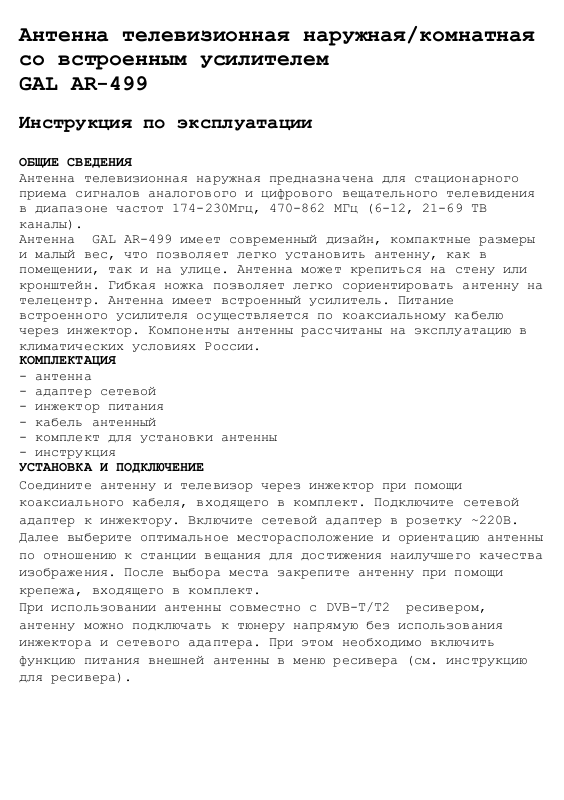

Gal AR-499 User Manual

Антенна телевизионная наружная/комнатная
со встроенным усилителем

GAL AR-499

Инструкция по эксплуатации

ОБЩИЕ СВЕДЕНИЯ

Антенна телевизионная наружная предназначена для стационарного
приема сигналов аналогового и цифрового вещательного телевидения
в диапазоне частот 174-230Мгц, 470-862 МГц (6-12, 21-69 ТВ
каналы).
Антенна GAL AR-499 имеет современный дизайн, компактные размеры
и малый вес, что позволяет легко установить антенну, как в
помещении, так и на улице. Антенна может крепиться на стену или
кронштейн. Гибкая ножка позволяет легко сориентировать антенну на
телецентр. Антенна имеет встроенный усилитель. Питание
встроенного усилителя осуществляется по коаксиальному кабелю
через инжектор. Компоненты антенны рассчитаны на эксплуатацию в
климатических условиях России.

КОМПЛЕКТАЦИЯ

- антенна

- адаптер сетевой

- инжектор питания

- кабель антенный

- комплект для установки антенны

- инструкция

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Соедините антенну и телевизор через инжектор при помощи
коаксиального кабеля, входящего в комплект. Подключите сетевой
адаптер к инжектору. Включите сетевой адаптер в розетку ~220В.
Далее выберите оптимальное месторасположение и ориентацию антенны
по отношению к станции вещания для достижения наилучшего качества
изображения. После выбора места закрепите антенну при помощи
крепежа, входящего в комплект.
При использовании антенны совместно с DVB-T/T2 ресивером,
антенну можно подключать к тюнеру напрямую без использования
инжектора и сетевого адаптера. При этом необходимо включить
функцию питания внешней антенны в меню ресивера (см. инструкцию
для ресивера).

Принимаемый диапазон, МГц

174-230, 470-862

Коэффициент усиления, дБ

20

Максимальное усиление, дБи

30

Местоположение антенны является одним из главных условий качества
принимаемого сигнала. Наилучший прием сигнала обеспечивается,
когда антенна передающего центра находится в прямой видимости.

При работе в зоне неуверенного приема качество изображения не
гарантируется. При установке антенны необходимо выбрать
правильный угол по направлению к станции вещания. Для приема
сигналов горизонтальной поляризации антенну следует располагать
горизонтально, а для вертикальной, соответственно, вертикально.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
