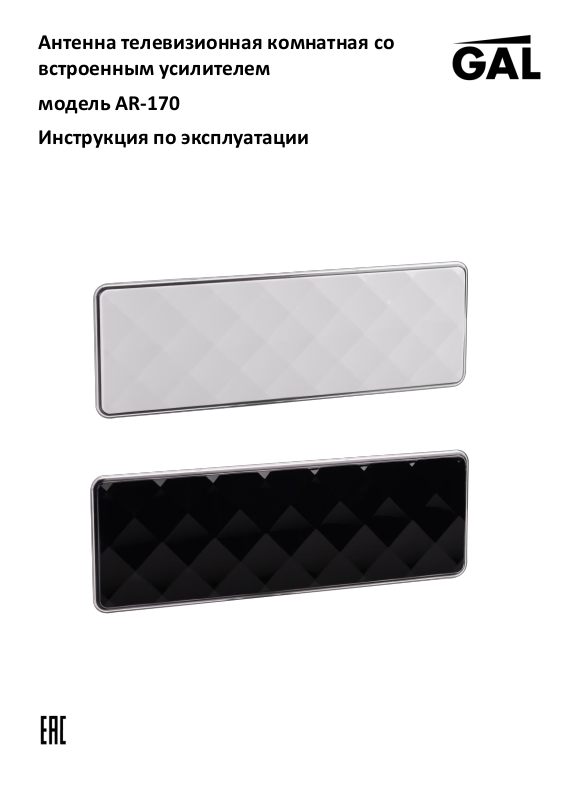

Антенна телевизионная комнатная со
встроенным усилителем
модель AR-170
Инструкция по эксплуатации
Page 2
Общие сведения
Антенна предназначена для приема телевизионных программ в диапазонах МВ и
ДМВ. Антенна принимает сигналы аналогового телевидения и цифрового
телевидения формата DVB-T/Т2.
Антенна имеет малый вес и компактные размеры, что позволяет легко установить
ее на полке или подоконнике, а также на стене.
Особенности
Рекомендовано для приема цифрового ТВ
Поляризация горизонтальная и вертикальная
Встроенный малошумящий усилитель
Питание от тюнера или адаптера
Установка полке или стене
Ультратонкий дизайн
Комплектация
• антенна
• адаптер для сети ~230В
• подставка
• кронштейн для монтажа на стену
• инструкция
Подключение и настройка
Подключите выходной коаксиальный кабель антенны к антенному гнезду
телевизора или ресивера. Для работы встроенного усилителя необходимо внешнее
питание +5В, которое подводится по коаксиальному проводу. Включите питание в
меню приемного устройства (см. инструкцию по эксплуатации приемного
устройства).
Если приемное устройство не имеет такой функции, антенна может быть запитана
от сетевого адаптера, входящего в комплект. Адаптер подключается к
соответствующему разъему на антенне.
Выберите оптимальное месторасположение и ориентацию антенны по отношению
к станции вещания для достижения наилучшего качества изображения. Найдите
оптимальное местоположение антенны для обеспечения наилучшего приема. Для
этого сориентируйте ее в направлении вышки передающего телецентра.
Местоположение антенны является одним из главных условий качества
принимаемого сигнала. Не помещайте антенну на металлическую поверхность, так
как она может стать препятствием для приема сигнала.
Стр 2
Page 3
Рекомендуется попробовать несколько местоположений для выбора
Принимаемые диапазоны
УКВ/МВ/ДМВ (FM/VHF/UHF)
оптимального.
Наилучший прием сигнала обеспечивается, когда антенна передающего центра
находится в прямой видимости.
Местоположение передающих центров для Вашего региона можно уточнить с
помощью интерактивной карты на сайте: http://ртрс.рф
Меры предосторожности
Не используйте устройство вблизи источников огня и в помещениях с повышенной
влажностью. Не допускайте попадания капель и брызг на устройство. Для очистки
устройства используйте слегка увлажненную мягкую безворсовую ткань. Не
используйте абразивные очистители, а также средства на основе спирта и аммиака.
Не наступайте на шнур и не допускайте его перекручивания. После окончания
просмотра телепередач отключите адаптер питания от сети. При грозе антенну
необходимо отключить.
Утилизация
Материалы и компоненты, из которых изготовлено устройство, могут быть
переработаны и использованы повторно.
Утилизируйте в соответствии с национальным и(или) местным законодательством.
Технические характеристики
Стр 3
Page 4
Диапазон частот, МГц
87,5-230, 470-862
Коэффициент усиления, дБ
30
Максимальное усиление, дБи
32
Импеданс, Ом
75
Длина антенного провода, м
1,5
Питание
+5В 50мА по антенному кабелю
или
+12В 50мА от сетевого адаптера
Поляризация
Горизонтальная и вертикальная
Размер, мм
300x100x39
Вес, г
270
Варианты цвета
Черный, белый
Адаптер сетевой
Вход: ~ 230В 50Гц 30мА
Выход: +12В 50мА
Гарантийные обязательства
Срок гарантии составляет 12 мес. со дня продажи. По всем вопросам гарантийного
обслуживания обращайтесь к Вашему местному продавцу.
Гарантия не распространяется на следующие случаи:
• устройство подвергалось ремонту или изменениям со стороны не уполномоченных
специалистов
• название модели и (или) серийный номер на устройстве изменены, удалены или
неразборчивы
• устройство эксплуатировалось в коммерческих целях
• дефект вызван неправильной эксплуатацией устройства
• дефект вызван авариями, включая воздействие молний, воды, жидкостей, огня,
стихийных бедствий, а также воздействием ненормального напряжения
• устройство претерпело механические повреждения
Срок службы изделия - 3 года. Дата производства указана на упаковке.
Примечание. В связи с постоянным совершенствованием конструкции и технологии в Вашей
антенне могут быть изменения, не отмеченные в настоящей инструкции и не ухудшающие
параметры антенны.
Произведено в Китае (КНР). Импортёр: ООО «ВЕГА». Адрес: 125130, Россия, г. Москва,
Старопетровский проезд, д. 7А, стр. 25, подъезд 3, этаж 3, офис 9, комн. 3. Поставщик: ООО
«ЮНИВЕЛ». Адрес: 115280, Россия, г. Москва, ул. Ленинская Слобода, д. 23, стр.16,
помещение IV, каб.1. Производитель: Шенжен Антоп Технолоджи Ко., Лтд. Адрес: 301, Но.2
Буилдинг, Кияохуа Индастри Зоне, Луотиан Линчанг, Ианчуан Коммунити, Ианлуо Стрит,
Баоан, Шенжен, Китай. Manufacturer: Shenzhen Antop Technology Co., Ltd. Address: 301, No.2
Building, Qiaohua Industry Zone, Luotian Linchang, Yanchuan Community, Yanluo Street, Baoan,
Shenzhen, China
v.JB-6
