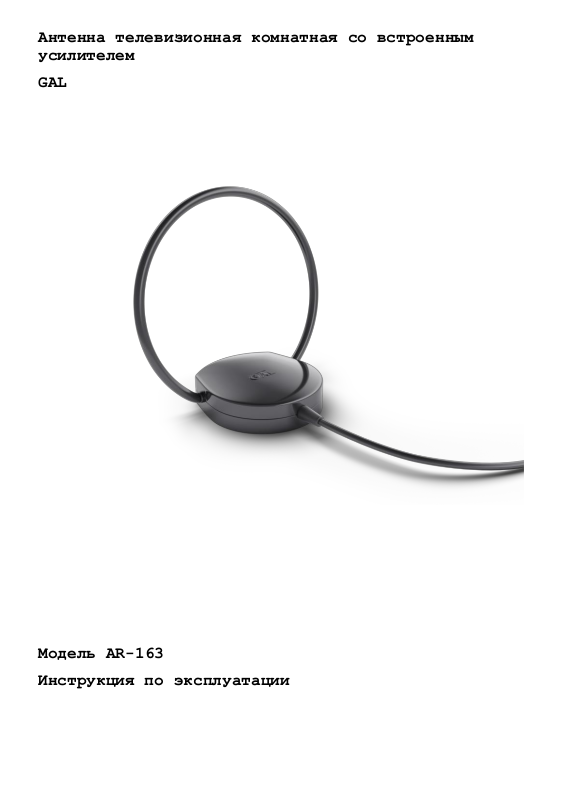

Антенна телевизионная комнатная со встроенным
усилителем

GAL

Модель AR-163

Инструкция по эксплуатации

Общие сведения

Антенна предназначена для приема телевизионных
программ в диапазонах МВ и ДМВ. Антенна принимает
сигналы аналогового телевидения и цифрового
телевидения формата DVB-T/Т2.

Антенна имеет малый вес компактные размеры, что
позволяет легко установить ее на полке, подоконнике,
окне или стене.

ВНИМАНИЕ! Для работы антенны требуется
внешнее питание +5В.

Особенности

Поляризация горизонтальная и вертикальная

Встроенный малошумящий усилитель

Питание от тюнера

Комплектация

• антенна со встроенным усилителем

• скотч для фиксации на вертикальной поверхности

• саморезы 2 шт.

Подключение и настройка

Подключите выходной коаксиальный кабель антенны к
антенному гнезду телевизора или ресивера. Для работы
встроенного усилителя необходимо внешнее питание +5В,
которое подводится по коаксиальному проводу. Включите
питание в меню приемного устройства (см. инструкцию по

эксплуатации приемного устройства). Если приемное
устройство не имеет такой функции, антенна может быть
запитана от инжектора, который не входит в
комплектацию и приобретается отдельно. Выберите
оптимальное месторасположение и ориентацию антенны по
