Gal AN-899 User Manual
Антенна
телевизионная индивидуальная
наружная
Чемпион
Модель:
AN-899
Инструкция по эксплуатации
ОБЩИЕ СВЕДЕНИЯ
Наименование
Количество, шт.
Несущий узел (1)
1
Угловой рефлектор (7)
2
Основная секция вибратора метрового
диапазона (4)*
2
Дополнительная секция метрового
диапазона (4)*
2
Скоба для соединения несущего узла
2
Антенна телевизионная наружная предназначена для
стационарного приема сигналов аналогового и цифрового
вещательного телевидения в диапазоне частот 48 – 100 МГц, 174230Мгц, 470-862 МГц (1-12, 21-69 ТВ каналы).
Конструктивно представляет собой антенну типа «волновой канал»
дециметрового диапазона с узлом крепления вибраторов
метрового диапазона. Вибраторы метрового диапазона крепятся
под углом 120 градусов. Для установки антенны на мачту имеется
узел крепления (скоба с зажимом).
Дальность и качество приема зависят от места установки антенны,
высоты её подвеса, мощности телевизионного передатчика,
высоты подвеса передающей антенны, рельефа местности и ряда
других факторов. Рекомендуется установка на удалении до 80 км
от передающего центра.
Антенна состоит из антенного блока AN-830p и внешнего
усилителя AMP-102 с регулируемым усилением.

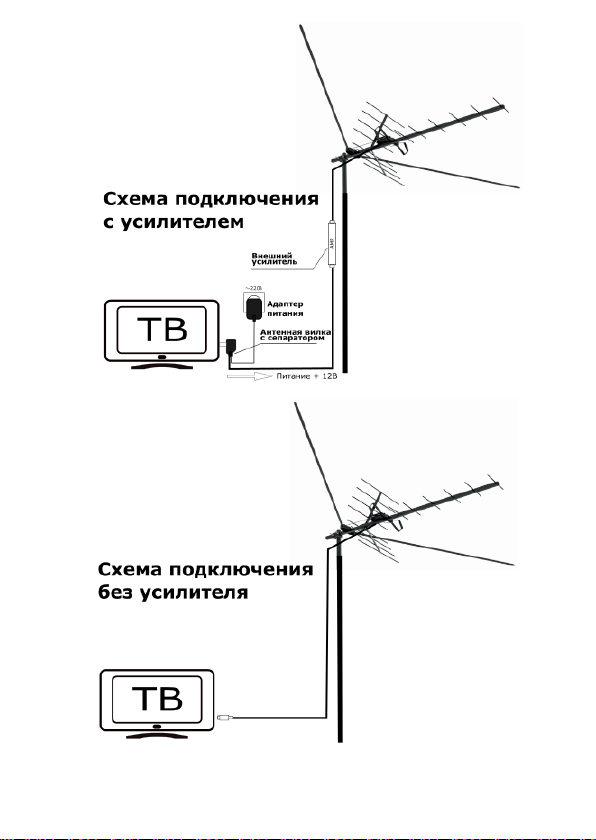

Как правило, в зоне уверенного приема при работе с одним ТВ
приемником установка усилителя не требуется. Усилитель
используют в случаях, когда необходимо компенсировать потери
сигнала в длинных кабелях и разветвителях. Питание усилителя
осуществляется от адаптера, подключаемого к сети ~220В.
ОСОБЕННОСТИ
Прием сигналов аналогового и цифрового ТВ формата DVB-T/T2
Адаптирована для климата России
Усилитель с регулируемым усилением
КОМПЛЕКТАЦИЯ
Стр. 2
Комплект крепежа
1
Усилитель
1
Адаптер питания
1
Инструкция по эксплуатации
1
Упаковка
1
*Примечание. Антенна может поставляться с неразборными
AN-830p
AN-899
АНТЕННА
Коэффициент усиления, дБ, (1-5/6-12/21-60
каналы)
1/5/13
1..25/5…30/1
3…38
Коэффициент бегущей волны по напряжению
(1-5/6-12/21-60 каналы)
0,2/0,35/0,5
0,2/0,35/0,5
Волновое сопротивление, Ом
75
75
Поляризация
горизонтальная
горизонтальная
Рабочая температура, °С
-40 до +50
-40 до +50
Габаритные размеры (ДхШхВ), мм
985x1800х330
985x1800х330
Масса без адаптера питания, не более, кг
1,2
1,2
Питание усилителя
*
DC
12В/100мА
АДАПТЕР ПИТАНИЯ
Номинальное напряжение:
*
Вход: ~220В
50Гц
Выход: DC 12
100мА
Потребляемая мощность, Вт, не более
*
2
вибраторами метрового диапазона.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Подробные технические характеристики усилителя, входящего в
комплект, приведены в прилагаемой к нему инструкции по
эксплуатации.

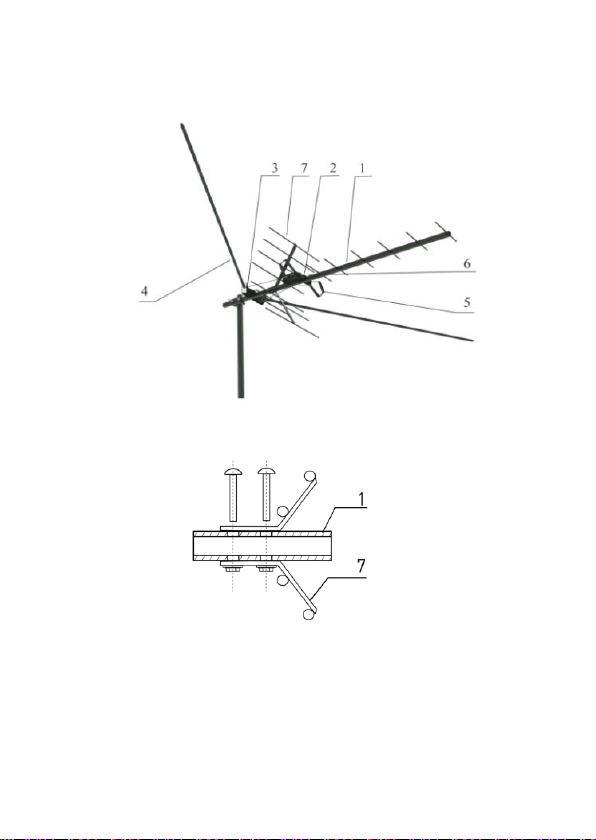

УСТРОЙСТВО АНТЕННЫ
Антенна представляет из себя широкополосную конструкцию.
Несущий узел состоит из траверсы (1) прямоугольного сечения , на
которой установлены два узла крепления (2), (3). К узлу (3)
крепятся вибраторы метрового диапазона (4), расположенные под
углом 120˚. К узлу (2) крепятся петлевые вибраторы (5) и
