Усилитель антенный
Модель AMP-103

Инструкция по эксплуатации

ОБШИЕ СВЕДЕНИЯ

Наименование

К-во


Усилитель

1

Адаптер питания с
сепаратором

1

Кабель для подключения
к USB порту с
сепаратором

1

F-коннектор

Инструкция

1

Усилитель предназначен для усиления телевизионных сигналов МВ и ДМВ
диапазонов. Усилитель может использоваться для увеличения уровня сигнала от
индивидуальной пассивной антенны, либо в качестве предварительного
малошумящего усилителя при построении сложных систем для приема и обработки
телевизионного сигнала.
Усилитель имеет оригинальный компактный корпус с соединителями F-типа, что
обеспечивает простой и удобный монтаж в разрыв кабеля. Питание к усилителю
подается от стабилизированного источника питания по коаксиальному кабелю на
выходной разъем через сепаратор. В качестве источника питания может быть
использован адаптер для сети ~220В, USB порт приемного устройства. Усилитель также
может быть запитан по антенному кабелю от приемного устройства, которое имеет
такую функцию.

ВНИМАНИЕ! Усилитель не предназначен для работы в городских системах
коллективного приема и совместно с активной антенной!

КОМПЛЕКТАЦИЯ

УСТАНОВКА И ПОДКЛЮЧЕНИЕ

Вскройте упаковку и убедитесь в комплектности и отсутствии механических
повреждений.
Выберите место установки усилителя, исходя из необходимости максимальной
приближенности к приемной антенне и защиты усилителя от атмосферных осадков.

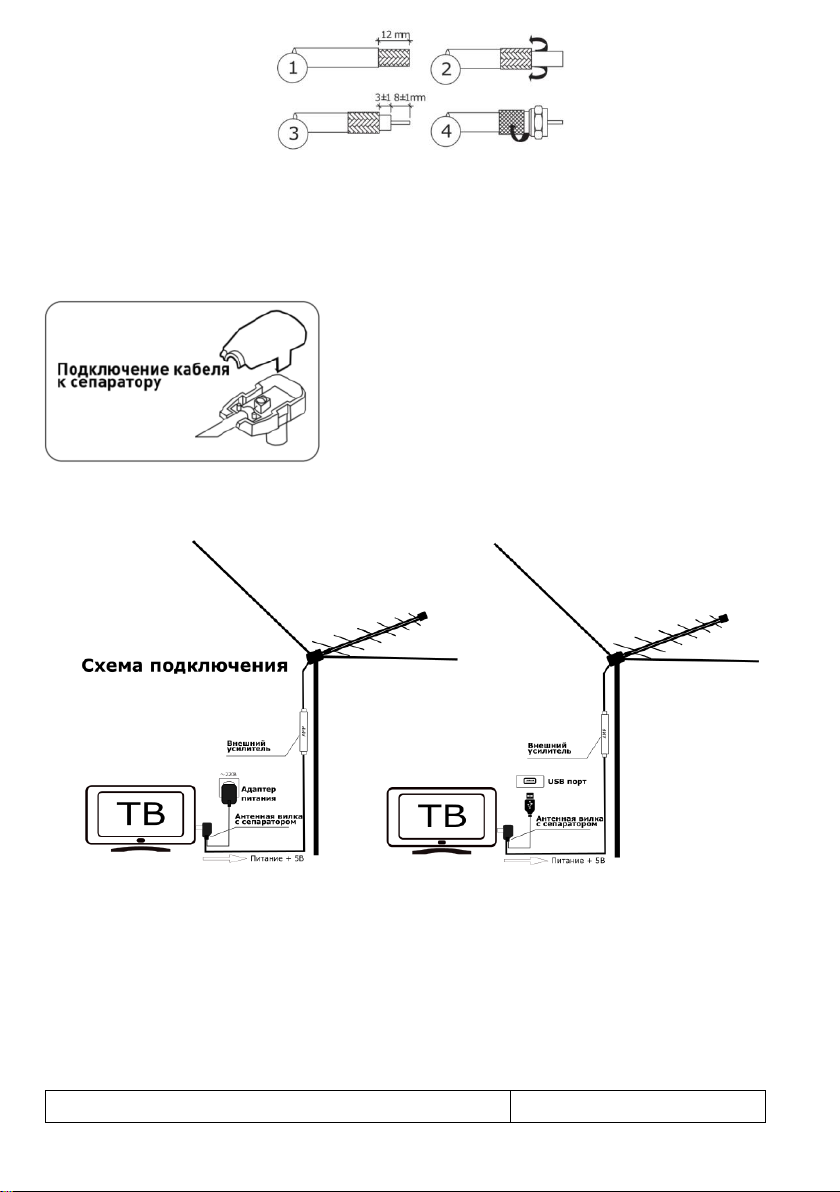

В выбранном месте разрежьте антенный кабель. Зачистите места разреза и наверните
на них F-коннекторы.
