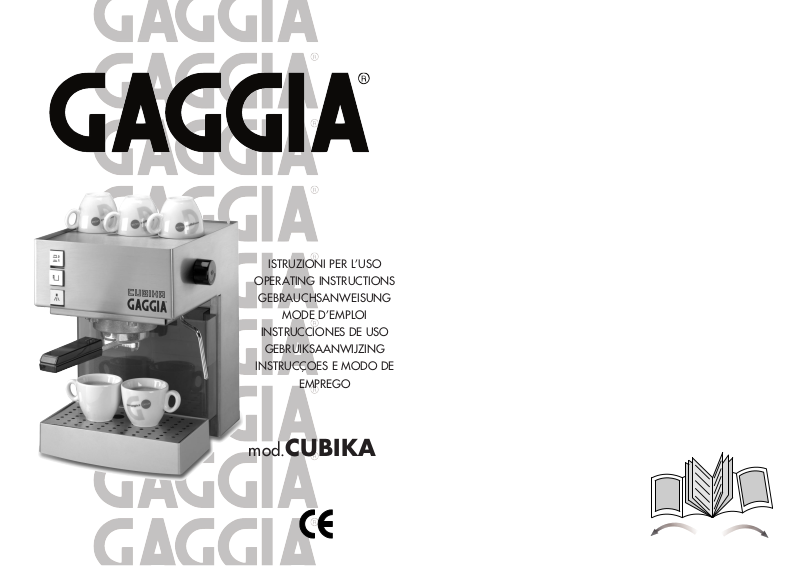

ISTRUZIONI PER LUSO

OPERATING INSTRUCTIONS

GEBRAUCHSANWEISUNG

MODE DEMPLOI

INSTRUCCIONES DE USO

GEBRUIKSAANWIJZING

INSTRUCÇOES E MODO DE

EMPREGO

mod.CUBIKA

FIG.01

1 2

FIG.02 FIG.04

FIG.03

/)//1) S.p.a. si riserva il diritto di apportare tutte le modifiche ritenute necessarie. /)//1)S.p.a. reserves the right to carry out all modifications which might be considered necessary. /)//1)S.p.a. hält das Recht alle notwendigen Aenderungen durchzuführen. /)//1)S.p.a. se réserve le droit dapporter toute modification qui se rend nécessaire. /)//1) S.p.a. se reserva el derecho de hacer toda modificación que cree necesaria.

GAGGIA S.p.a. behoudt zich het recht voor alle nodig geachte wijzigingen aan te brengen. A GAGGIA S.p.a. reserva-se o direito de efetuar todas as modificações consideradas necessárias.

Vaprio dAdda - MI

GAGGIA S.p.A.

20087 Robecco sul Naviglio - MI - Italia Tel. 02 94 99 31 Fax 02 94 70 888 Internet: www.gaggia.it E-mail: gaggia@gaggia.it

Cod. 4305028000 - Rev.00

Ci congratuliamo per la vostra scelta!

Grazie a questa macchina Gaggia potrete gustare un delizioso caffè o cappuccino nel comfort della vostra casa.

Lespresso viene preparato facendo filtrare rapidamente dellacqua sotto pressione e riscaldata alla giusta temperatura attraverso una miscela finemente torrefatta.

Il cuore della macchina espresso è costituito da una pompa ad alta prestazione.

Il flusso dellacqua è comandato tramite un interruttore.

AVVERTENZA:

La macchina espresso è stata studiata unicamente per uso domestico.

Qualsiasi intervento di assistenza o di riparazione fatta eccezione per le operazioni di pulizia e di normale manutenzione, dovrà essere effettuato da un Centro di Assistenza autorizzato.

1. Controllare che il voltaggio indicato sulla targhetta corrisponda al vostro.

2. Non utilizzare mai acqua tiepida o calda per riempire il serbatoio dellacqua. Utilizzare unicamente acqua fredda.

3. Non toccare con le mani le parti calde della macchina ed il cavo di alimentazione durante il funzionamento.

4. Non pulire mai con detersivi corrosivi o utensili che graffino. E sufficiente un panno morbido inumidito con acqua.

5. Per evitare la formazione di calcare, si può utilizzare acqua minerale naturale.

6. Non immergere la macchina in acqua.

ITALIANO

PRECAUZIONI

IMPORTANTI

Durante lutilizzo di elettrodomestici, è consigliabile prendere alcune precauzioni per limitare il rischio di incendi, scosse elettriche e/o incidenti.

1 Leggere attentamente tutte le istruzioni ed

informazioni riportate in questo manualetto e in qualsiasi altro opuscolo contenuto nellimballo prima di avviare ed utilizzare la

macchina espresso. 2 Non toccare superfici calde. 3 Non immergere cavo, spine o il corpo della

macchina in acqua o altro liquido per evira-

re incendi, scosse elettriche o incidenti. 4 Fare particolare attenzione durante lutiliz-

zo della macchina espresso in presenza di

bambini. 5 Togliere la spina dalla presa se la macchi-

na non viene utilizzata o durante la pulizia.

Farla raffreddare prima di inserire o rimuo-

vere pezzi e prima di procedere alla sua

pulizia. 6 Non utilizzare la macchina con cavo o spina

danneggiati o in caso di guasti o rotture. Far

controllare o riparare lapparecchio presso

il centro di assistenza più vicino.

Lutilizzo di accessori non consigliati dal pro-

duttore può causare danni a cose e persone. 8 Non utilizzare la macchina espresso al-

laperto. 9 Evitare che il cavo penda dal tavolo o che

tocchi superfici calde. 10 Tenere la macchina espresso lontano da fonti

di calore.

1 Controllare cha la macchina espresso sia in

posizione 0 prima di inserire la spina nel-

la presa. Per spegnerla, posizionarla su 0

e rimuovere quindi la spina dalla presa. 12 Utilizzare la macchina unicamente per uso

domestico. 13 Fare estrema attenzione durante lutilizzo

del vapore.

CONSERVARE QUESTE ISTRUZIONI

 1 

ITALIANO

Descrizione:

FIG. 01

1 Interruttore principale / Spia di accensione 2 Interruttore acqua calda/caffè (pompa) 3 Spia di raggiungimento temperatura corretta 4 Interruttore vapore (temperatura) 5 Griglia 6 Serbatoio dellacqua (estraibile) 7 Manopola rubinetto vapore/acqua calda 8 Tubo vapore 9 Portafiltro 10 Filtro (1 tazza o cialde) 11 Filtro (2 tazze) 12 Bacinella 13 Disco crema perfetta 14 Gruppo di erogazione caffè 15 Guarnizione sottocoppa 16 Doccetta 17 Pressino 18 Cavo e spina di alimentazione 19 Misurino

Istruzioni sul cavo elettrico

A Viene fornito un cavo elettrico abbastanza

corto per evitare che si attorcigli o che vi inciampiate.

B Si possono utilizzare, con molta attenzio-

ne, delle prolunghe.

C Qualora venga utilizzata una prolunga, ve-

rificare:

1 che il voltaggio riportato sulla prolunga sia

perlomeno, uguale al voltaggio elettrico dellelettrodomestico;

2 che sia munito di una spina a tre pin con

messa a terra (qualora il cavo dellelettrodomestico sia di questo tipo);

3 che il cavo non penda dal tavolo per evita-

re di inciamparvi.

Preparazione della macchina da caffè Espresso:

1. Togliere il serbatoio dellacqua (6) e riem-

pirlo con acqua fredda. Vedi FIG. 02

IMPORTANTE: Una volta reinserito il ser-

batoio, assicurarsi che i tubi in silicone sia-

no allinterno del serbatoio. Controllare che

non sia né attorcigliato né bloccato.

2 Inserire la spina (18) in una presa adegua-

ta (Cfr.Avvertenza punto 1) 3 Posizionare linterruttore principale (1) nel-

la posizione 1. La spia di accensione si

illuminerà.

Assicurarsi che linterruttore acqua calda/

caffè (2) e linterruttore vapore (4) siano nella

posizione 0.

Messa in servizio

Questa procedura consente di riempire la caldaia con acqua fredda.

Si consiglia di seguire questa procedura ogniqualvolta la macchina viene usata per la prima volta.

Questa macchina utilizzando una pompa per lerogazione del caffè, è dotata di un sistema autoinnescante. Collocare una tazza vuota sotto il gruppo erogatore (14) senza inserire il portafiltro e posizionare linterruttore acqua calda/caffè (2) nella posizione 1.

Si potrà udire il suono della pompa così attivata e dopo qualche secondo lacqua comincerà a scendere dal gruppo erogatore (14).

 2 

Dopo aver lasciato riempire la tazza riportare linterruttore acqua calda/caffè (2) nella posizione 0.

La macchina Gaggia è ora pronta alluso. NOTA: può succedere che lauto-innesco della

pompa non funzioni temporaneamente a causa di una bolla daria.

Qualora non scendesse acqua dal gruppo erogatore (14) operare come segue:

a) Collocare una tazza o un bricco sotto

lugello del vapore (8).

b) Ruotare la manopola (7) in senso antiorario

per aprire il rubinetto di erogazione vapore/ acqua calda e posizionare linterruttore vapore (4) e linterruttore acqua calda/caffè (2) nella posizione 1 per attivare la pompa.

c) Dopo pochi secondi, inizierà ad uscire ac-

qua dal tromboncino del vapore. Far fuoriuscire circa una tazza di acqua. Chiudere il rubinetto di erogazione vapore/acqua calda e portare linterruttore acqua calda/ caffè e linterruttore vapore (4) nella posi-

zione 0. La macchina Gaggia è pronta alluso. d) N.B.: La spia di raggiungimento della tem-

peratura corretta (3) continuerà a spegner-

si e ad accendersi automaticamente duran-

te il periodo di riscaldamento. Dopo aver

acceso la macchina, per il primo caffè,

aspettare circa 6 minuti per il riscaldamen-

to ideale, mentre per quelli successivi la

macchina sarà sempre pronta.

Altra caratteristica della macchina è il sistema anti-gocciolamento che elimina la maggior parte del gocciolio dal gruppo erogatore (14). Dopo lerogazione del caffè, comunque, ci potrà essere un leggero gocciolamento a causa dei fondi di caffè bagnati contenuti nel portafiltro.

Attenzione! Non azionare mai la pompa senza acqua nel serbatoio

onde evitare di danneggiare la pompa stessa. Un utilizzo scorretto della pompa non è coperto da garanzia.

ITALIANO

Cosa dovete sapere

1 Il sapore dellespresso dipende dalla quan-

tità e dal tipo di caffè utilizzato. Il particolare sapore di un chicco di caffè dipende da diversi fattori ma il suo gusto ed il suo aroma sono il risultato del processo di torrefazione. I chicchi di caffè torrefatti per un periodo più lungo e a temperature più elevate presentano un colore più scuro. Chicchi più scuri liberano più aroma rispetto a chicchi chiari.

2 Troverete sul mercato diverse qualità di caf-

fè. Ogni tipo di torrefazione è caratterizzato da una miscela di chicchi torrefatta ad una particolare temperatura e con un particolare tipo di aroma. Esistono decaffeinati contenenti soltanto il 2% di caffeina. china espresso uno dei vari tipi di caffè in vendita. Scoprirete probabilmente un aroma migliore rispetto a quello della miscela finora utilizzata.

3 Le macchine espresso a pompa richiedono

una miscela finemente macinata. Assicurarsi di acquistare o di farsi macinare questo tipo di miscela. E preferibile usare un macinino a macine piuttosto che un macinino a lama perché questo libera troppa polvere di caffè e produce una miscela macinata in modo irregolare.

4 Il vero espresso si riconosce dal colore scu-

ro, dal gusto ricco e dalla tipica crema.

5 Il cappuccino è una speciale combinazione

di caffè espresso e latte caldo emulsionato. Si può servire con una spruzzata di cannella, noce moscata o cacao.

6 Servire immediatamente il caffè espresso

dopo averlo preparato.

7 Servire il caffè espresso in tazzine da caffè ed

il cappuccino in tazze da prima colazione.

8 Sarebbe lideale macinare il caffè appena

prima delluso. Non dimenticare che deve essere macinato per la macchina espresso a pompa.

E consigliabile conservare il caffè macinato o in chicchi, in barattoli ermetici nel freezer. Il caffè macinato assorbe facilmente gli odori.

Sperimentate con la vostra mac-

 3 

ITALIANO

Come preparare un buon Espresso

1 Seguire la procedura descritta nel capitolo

Preparazione.

2 Scegliere il filtro corretto (10 o 11) ed inse-

rirlo nel portafiltro (9). Utilizzare il filtro piccolo per 1 tazza ed il

filtro grande per 2 tazze. Inserire quindi il portafiltro (9) nella mac-

china e attendere che si riscaldi.

3 Attendere che la macchina raggiunga la

temperatura corretta con la coppa portafiltro inserita (tempo di riscaldamento di circa 6 minuti).

Preparare nel frattempo tazze, caffè latte, ecc.

4 Dopo il riscaldamento, togliere il portafiltro

(9) e riempirlo con caffè macinato utilizzando il misurino fornito.

Considerare un misurino per ogni tazza di caffè.

Non riempire troppo. Premere utilizzando lapposito pressino (17).

Non premere troppo.

5 Pulire il bordo del portafiltro (9) da even-

tuali residui di caffè. Inserire il portafiltro nella macchina con un movimento a 45° verso sinistra.

Ruotare quindi verso destra per bloccarlo in posizione. Il manico del portafiltro dovrà trovarsi in posizione perpendicolare alla macchina o leggermente spostato verso destra.

6 Disporre una o due tazze sotto il portafiltro.

Posizionare linterruttore acqua calda/caffè (2) su 1. Il caffè inizierà ad uscire.

7 Quando le tazze saranno piene per 3/4,

riportare linterruttore caffè nella posizione 0.

Il caffè sarà più o meno forte a seconda della quantità di acqua.

Un buon caffè preparato seguendo la giusta procedura avrà la tipica crema marrone.

In caso contrario consultare In caso di

malfunzionamento

8 Togliere le tazze e servire.

Per preparare dellaltro caffè, togliere lenta-

mente ed attentamente il portafiltro muovendolo verso sinistra. Fare attenzione a non scottarsi con lacqua rimasta sui fondi di caffè. Un po dacqua continuerà a sgocciolare una volta rimosso il portafiltro. Questo è dovuto alla pressione dellacqua nel sistema. Togliere i fondi dal filtro. Per preparare dellaltro caffè, ripetere le fasi da 4 a 8.

OPTIONAL

Disco crema perfetta(13)

Per un miglior funzionamento del Disco crema perfetta inserire completamente la rondella di metallo nella apposita sede.

Si raccomanda di pulire il Disco crema perfetta giornalmente, prima delluso, per evitare che il foro di passaggio si otturi. Se necessario utilizzare uno spillo per liberare il foro.

Quando la macinatura del caffè non è corretta, lutilizzo del disco crema perfetta produrrà la tipica crema dellespresso.

N.B.: Utilizzare il disco crema perfetta solo con il filtro grande per 2 tazze

Come preparare un buon cappuccino:

Prima di iniziare a preparare il cappuccino, assicurarsi di avere tutto il necessario a portata di mano fra cui il bricco (o tazza) riempito a metà con latte freddo e tazze da caffelatte.

Emulsionare il latte

La densità del latte emulsionato dipenderà dal contenuto di grassi del latte. Il tubo vapore (8) produrrà tutta lemulsione necessaria senza portare il latte ad ebollizione.

Con due o tre prove ed un po di impegno diventerete esperti nella preparazione del cappuccino. Spostare leggermente verso lesterno il tubo del vapore in modo da inserire il bricco senza urtare la base della macchina espresso.

1 Preparare lespresso in tazze grandi come

già specificato.

 4 

2 Posizionare linterruttore vapore (4) su 1. 3 Dopo 15-20 secondi e quando la spia di

raggiungimento della temperatura corretta (3) si accenderà, collocare il bricco riempito a metà con latte freddo sotto il tromboncino del vapore. Vedi Fig.03

4 Ruotare lentamente la manopola del rubi-

netto di erogazione vapore (7) in senso antiorario per far fuoriuscire il vapore.

IMPORTANTE La pressione del vapore aumenterà col ruotare della manopola.

N.B.: Si consiglia unerogazione massima di 60 secondi.

5 Ruotare il bricco con movimento circolare

facendo attenzione che lestremità dellugello vapore sia appena immersa nel latte quando inizierà a formarsi lemulsione. Non portare il latte ad ebollizione.

6 Una volta ottenuta lemulsione desiderata,

ruotare in senso orario la manopola vapore per interrompere lerogazione del vapore e togliere il bricco. Posizionare linterruttore vapore (4) su 0.

7 Versare il latte emulsionato nel caffè. Guar-

nire con cannella, cacao, noce moscata. Servire.

8 N.B.: per preparare subito dellaltro caf-

fè, riempire la caldaia con acqua per portarla alla temperatura corretta. In caso contrario, il caffè potrebbe sapere di bruciato.

Collocare una tazza vuota sulla griglia. Non inserire il portafiltro. Posizionare linterruttore acqua calda/caffè (2) su 1 facendo riempire la tazza di acqua.

Portare linterruttore caffè nella posizione 0. Potrete preparare ora dellaltro caffè.

Come preparare lacqua calda

1 Seguire la procedura descritta nel capitolo

Preparazione.

2 Posizionare linterruttore principale (1) su

1.

3 Attendere 6 minuti per consentire alla mac-

china espresso di raggiungere la temperatura corretta.

4 Collocare un bricco sotto il tubo vapore (8).

ITALIANO

5 Ruotare lentamente la manopola vapore (7)

in senso antiorario e posizionare linterruttore acqua calda/caffè su 1 per consentire lerogazione di acqua calda.

N.B.: Si consiglia unerogazione massima di 60 secondi.

6 Una volta ottenuta la quantità di acqua cal-

da desiderata, ruotare la manopola vapore in senso orario e posizionare linterruttore acqua calda/caffè su 0 per interrompere lerogazione. Rimuovere quindi il bricco.

7 N.B.: Qualora si desidera procedere alla

preparazione del caffè subito dopo lerogazione di acqua calda, portare la temperatura della caldaia dalla macchina alla temperatura corretta per la preparazione del caffè. Si eviterà in tal modo che il caffè presenti uno sgradevole gusto di bruciato.

Collocare una tazza vuota sulla griglia e non inserire il portafiltro.

Posizionare linterruttore acqua calda/caffè (2) su 1. Far riempire la tazza di acqua. Posizionare quindi linterruttore caffè su 0.

Procedere ora alla preparazione del caffè.

Istruzioni per la pulizia:

1 IMPORTANTE: Pulire lugello del vapore

dopo averlo immerso nel latte per evitare di otturare lugello ed il foro di presa daria e per non fare indurire i depositi di latte esterni.

Utilizzare un panno umido per pulire lestremità dellugello e aprire la valvola di erogazione vapore.

Lasciare fuoriuscire il vapore per uno o due secondi per liberare lugello.

Pulire lesterno dellugello del vapore. Se necessario utilizzare un ago per pulire il foro del getto del vapore.

2 Pulire il portafiltro ed il filtro con acqua

tiepida e con regolarità.

 5 

ITALIANO 3 Pulire il corpo macchina con un panno umi-

4 Estrarre la vaschetta e la griglia (5, 12) e

lavarle con acqua. Non usare abrasivi.

5 Pulire la guarnizione (15) allinterno del

gruppo di erogazione caffè (14). Mantenerla pulita.

6 Svitare e pulire periodicamente, a secon-

da della frequenza duso, la doccetta (16).

7 Se la macchina non viene utilizzata per lun-

ghi periodi, rimuovere lacqua nella caldaia posizionando su 1 linterruttore acqua calda/caffè e facendo uscire dal tromboncino una quantità dacqua pari a due tazze da cappuccino.

Eseguire comunque questa operazione solo dopo aver riempito il serbatoio con acqua fredda. Non azionare mai la pompa senza acqua.

8 N.B.: E normale che una macchina espres-

so emetta vapore o sgoccioli acqua di tanto in tanto dato che la pressione dellacqua stessa cambia durante luso.

Non dimenticare di svuotare la bacinella (12).

Decalcificazione:

In località con acqua particolarmente calcarea, il funzionamento della macchina risulterà compromesso.

Pulire ogni 2 mesi circa (a seconda delluso e delle caratteristiche dellacqua) la macchina con lapposito decalcificatore Gaggia (seguire le istruzioni ivi riportate).

Estrarre la doccetta (16) e pulirla. Versare la soluzione nel serbatoio e attivare la

pompa per 15 secondi. Far scorrere la soluzione nel gruppo di erogazione caffè e nellugello vapore per alcuni secondi. Attendere 20 minuti e poi ripetere loperazione fino ad utilizzare tutta la soluzione.

Risciacquare la macchina facendoci scorrere acqua fredda. Ricollocare la doccetta (16).

N.B.: Guasti dovuti ad accumulo di calcare non sono coperti da garanzia. Lutente non dovrà prestare nessun altro servizio di manutenzione.

Utilizzare il decalcificante Gaggia per risultati migliori.

 6 

Fare molta attenzione a non toccare il tubo vapore: potrebbe essere

molto caldo!

ITALIANO

In caso di malfunzionamento

Problema: Controllare :

Mancata erogazione di caffè. Che vi sia acqua nel serbatoio.

Che il filtro non sia otturato perché la miscela è troppo fine o il caffè troppo pressato. Che la doccetta sia pulita.

Lerogazione del caffè è troppo rapida. Che il caffè non sia stato macinato troppo grossola

namente. Che il caffè sia stato premuto con il pressino.

La pompa fa troppo rumore. Che ci sia acqua nel serbatoio.

Che la pompa sia innescata. Che il caffè non sia stato macinato troppo grossolanamente.

Eccessiva perdita di acqua dal portafiltro. Che il portafiltro sia stato inserito correttamente.

Che la guarnizione non sia sporca o consumata. Che non vi siano residui di caffè sul bordo del portafiltro.

Lespresso ha poca crema. Che il caffè non sia stato macinato troppo grossola

namente. Che il caffè sia stato premuto con il pressino. Che il caffè non sia troppo vecchio o secco.

Il caffè è troppo freddo. Che la macchina sia stata riscaldata (6 min.).

Che il caffè non sia stato macinato troppo grossolanamente.

Il latte non viene emulsionato sufficientemente. Che il tubo vapore e/o foro di presa daria non

siano otturati. Che il latte non sia troppo caldo.

 7 

ENGLISH

Congratulations on your wise choice!

As the proud owner of the Gaggia machine, you can now experience the taste of a delicious cup of espresso or cappuccino in the comfort of your own home.

Espresso coffee, originally created in Italy, is made by rapidly forcing water that has been

heated to the correct brewing temperature, through a special finely ground coffee.

The heart of the espresso machine is a precision engineered pump.

The pump and water flow is easily controlled with just a flick of the switch.

CAUTION:

This appliance is for household use Any repairs or servicing operations, with the

exception of normal cleaning and maintenance operations must be undertaken by an authorized service centre.

1. Check voltage to be sure that the voltage indicated on the plate agrees with your voltage.

2. Never use warm or hot water to fill the water tank. Use cold water only.

3. Keep your hands and the cord away from hot parts of the appliance during operation.

4. Never clean with scouring powders or hard implements.

5. To avoid your machine scaling up, use purified or bottled water.

6. Do not immerse base in water.

IMPORTANT

SAFEGUARDS

When using electrical appliances, basic safety precautions should always be followed to reduce the risk of fire, electric shock, and/or injury to persons, including the following:

1 Read all instructions and information in this

instruction book and any other literature included in this packaging referring to this product before operating or using this appliance.

2 Do not touch hot surfaces. Use handles or

knobs.

3 To protect against fire, electric shock and per-

sonal injury do not immerse cord, plugs, or appliance in water or other liquid.

4 Close supervision is necessary when any

appliance is used by or near children.

5 Unplug from outlet when not in use and before

cleaning. Allow to cool before putting on or taking off parts and before cleaning the appliance.

6 Do not operate any appliance with a

damaged cord or plug or in the event of appliance faults or damages. Return appliance to the nearest authorized service centre for examination, repair or adjustment.

7 The use of accessory attachments not

recommended by the appliance manufacturer

may result in fire, electric shock or personal injury. 8 Do not use outdoors. 9 Do not let cord hang over edge of table or

counter, or touch hot surfaces. 10 Do not place on or near a hot gas or electric

burner, or in a heated oven. 11 Always turn appliance to 0, then plug cord

into the wall outlet. To disconnect, turn switch

to 0, then remove plug from wall outlet. 12 Do not use appliance for other than intended

household use. 13 Use extreme caution when using hot steam.

SAVE THESE INSTRUCTIONS

 8 

Description of parts:

FIG. 01

1 On-Off-switch/Power-on light 2 Hot water/brew switch (pump) 3 Temperature ready-light 4 Steam switch (temperature) 5 Drip plate 6 Removable water tank 7 Steam/hot water knob 8 Steam pipe 9 Filterholder 10 1 cup filter (or coffee pod) 11 2 cup filter 12 Drip tray 13 Perfect crema device 14 Brewing head 15 Filterholder gasket 16 Shower disc 17 Tamper 18 Power cable and plug 19 Measuring spoon

Instructions for the power supply cord

A A short power-supply cord is provided to

reduce risks of getting tangled up or tripping over a longer cord.

B Longer extension cords are available and may

be used if care is exercised in their use. C If a long extension cord is used: 1 the marked electrical rating of the extension

cord should be at least as great as the

electrical rating of the appliance. 2 if the appliance is of the grounded type, the

extension cord should be a grounding type 3 the cable does not hang from the table to

avoid the risk of getting caught up in it.

ENGLISH

Preparation:

1. Remove the water tank (6) and fill with cold water. See FIG. 02.

IMPORTANT: Once the tank has been reinserted, ensure that the silicon pipes are inside the actual tank and not tangled or blocked.

2. Insert plug (18) into a suitable wall outlet (see point 1 under Caution).

3. Turn the power switch (1) to 1. The power- on indicator light will light up.

Make certain that the hot water/coffee switch (2) and that the steam switch (4) are in the 0 position.

Starting up

This procedure fills the water boiler with fresh water.

This should be done whenever the machine is switched on.

This machine, featuring a pump to brew coffee, is equipped with a self-priming system. Place an empty cup under the brewing head (14), do not insert filter holder and press hot water/coffee switch (2) (pos. 1).

You will hear the sound of the operating pump and after few seconds, water will start to escape from the brewing head (14).

 9 

ENGLISH Once cup is filled, set coffee switch (2) onto

pos 0. The Gaggia machine is now ready to be used. NOTE: It may happen that the self-priming

feature of the pump fails to work temporarily due to an air lock.

In this case water does not flow from brewing head (14), and the following procedure should be followed:

a) Place a small frothing pitcher or mug under

the steam nozzle (8).

b) Turn the steam knob (7) counter-clockwise

to open the steam/hot water valve, and turn the steam switch (4) and the hot water/brew (2) to 1 to activate the pump.

c) Alter a few seconds, a steady stream of

water will emerge from the steam nozzle.Allow about one cup of water to fill the pitcher. Shut the steam/hot water valve and turn hot water/brew switch and the steam switch (4) to 0.

The Gaggia machine is now ready to be used. d) NOTE: The temperature ready-light (3) will

automatically flash as the machine boiler heats.

After switching on the machine for the first coffee, wait 6 minutes until the machine has fully heated up, while for all subsequent coffees the machine will be ready to use.

Another feature of the machine is the no-drip system, eliminating most of dripping from brewing head (14). After coffee brewing, however, a little dripping may occur due to wet

coffee grinds in the filter-holder.

Caution: Never operate pump without water in machine as damage

to the pump may occur.Damage of pump run without water is not covered by warranty.

Important to know

1. The taste of your coffee depends on the characteristics of the beans from which it is made, the type of bean, where it was grown and processed. The coffee beans that are roasted for a longer period of time and at higher temperatures will be much darker in colour.Darker beans will produce a richer cup of coffee than the lightly-roasted beans.

2. A variety of dark roasts are available from which you can choose to brew your espresso. Each of these roasts is a blend of coffee beans that are roasted at a specific temperature producing a specific type of flavour.There are decaffeinated beans that have up to 98% of the caffeine content removed. The next time you purchase coffee for your espresso maker, experiment with one of the many kinds of coffee being sold. You may just find that it tastes better than the blend you have been using.

3. A fine espresso grind for pump-driven machines must be used. Be sure to ask for this when buying coffee or when having beans ground. Do not use a blade-type grinder because it makes too much coffee dust and produces an irregular grind.

4. The mark of real espresso is its dark color, rich taste and the light brown, natural froth called crema in Italian.

5. Cappuccino is simply a combination of espresso and hot, frothy milk.Cappuccino is usually topped with cinnamon, nutmeg or cocoa powder.

6. Espresso Coffee should be served immediately after it is made.

7. Espresso is served in 2 to 2 ½ oz. demitasse cups. A 4 or 6 oz. cup or glass is used for cappuccino

8. Ideally, coffee beans should be ground immediately before using. Remember, it must be an espresso grind for pump-driven espresso machines.

9. Its best to store ground coffee or beans in an airtight container in the freezer of your refrigerator. Ground coffee tends to absorb food odours.

 10 

How to make a good Espresso coffee:

1 Follow the procedure described under

Preparation.

2 Select the correct filter basket (10 or 11) and

insert it in the filter holder (9). Use the small filter for 1 cup and the large

filter for 2 cups of espresso. Then insert the filter holder (9) into the

brewing head (11) to warm-up

3 Wait until the machine has reached the

correct temperature with filter holder inserted (heating time of about 6 minutes).

Use this time to set table, prepare cups, coffee, milk, etc

4 After the warm-up period, remove the warm

filter-holder (9) from the brewing head and fill with correctly ground espresso coffee using the measuring spoon provided.

Place one level measure of coffee in basket for each cup of espresso. Do not overfill. Gently tamp down coffee with the tamper (17) provided. Do not compress too firmly.

5 Clean any excess coffee from the rim of filter

holder (9). Insert filter holder into brew head by holding handle approximately 45 degrees to the left as you face machine. When properly aligned,move handle firmly to the right to lock into position.

The handle should point to the front of the machine or slightly to the right.

6 Place one or two espresso cups on the drip

plate to line up with the spouts of the filter holder. Depress hot water/brew switch (2) to pos. 1.

Espresso will start to flow into cups.

7 When cups are 3/4 full, release brew switch

to 0. The more water you allow to flow, the

weaker the coffee. When properly made, the espresso will have a light brown foam crema floating on the top.

If not, refer to In the event of faulty function.

8 Remove cups and serve.

ENGLISH

9 To make more espresso, carefully and slowly

remove the filter holder by moving handle to the left. Be careful as hot water will be on top of the coffee grinds in the holder. Some water will continue to drip from brewing head as filter holder is removed. That is normal and due to the pump pressure in the system.

Knock out used coffee grinds from filter. For more espresso repeat steps 4 to 8 above

OPTIONAL

Perfect cream device (13)

For a better operation of the perfect cream disk, fully insert the metal washer into its seat.

We recommend that the Perfect cream device be cleaned on a daily basis, before use, in order to prevent any blockage of the delivery holes.

A pin may be used to clean out the hole. Even if the type of coffee grinding is not correct

the use of the Perfect cream device will produce the typical creamy froth of an espresso coffee.

N.B.: Only use the perfect cream device with a large 2-cup filter.

Preparing cappuccino:

When preparing to make a cappuccino, have all of the ingredients at hand as well as a frothing pitcher (or mug) halffilled with skimmed or low-fat milk and cups that are larger (6 oz.) than those used for espresso.

Frothing Milk:

The higher the fat content in the milk the denser the froth will be. The steam pipe (8) will give you all the froth required but dont let milk come to a boil.

It may require two or three attempts to become an expert but you will be successful at frothing milk if you give it a chance. Swivel the steam pipe nozzle slightly outward so that you can get the frothing pitcher under the nozzle without knocking the base of the machine.

1 Make espresso (in a large cups) as described

above

 11 

ENGLISH 2 Position steam switch (4) to 1.

3 After 15 to 20 seconds or, when temperatu-

re ready-light (3) goes on, place the frothing pitcher halffilled with low-fat milk under Turbo Frother steam nozzle so that tip is just under the surface of the milk. See Fig.3.

4 Slowly turn steam valve knob (7) counter

clockwise to release steam.

IMPORTANT. The more you turn the knob, the greater the steam pressure for frothing.

N.B.: Dispensing should not exceed 60 seconds.

5 Move pitcher in circular motion keeping the

tip of steam nozzle just under surface of milk as it begins to froth. Do not let milk come to a boil since it will not froth.

6 When you have made enough froth,turn

steam knob clockwise to shut off steam and remove pitcher. Put steam switch (4) to pos. 0.

7 Spoon the froth onto the espresso in each

cup and gently pour the hot milk along the side of the cup. Top each cup of cappuccino with a dash of cinnamon, cocoa and nutmeg. Serve.

8 NOTE: If you want to make more espresso

immediately after steaming milk, the machine boiler must be refilled with water and temperature brought down to a brewing temperature. Otherwise, espresso may taste burned. To do this: place an empty cup on drip plate.

Do not insert filter holder. Turn hot water/ brew switch (4) to 1 letting cup fill with water. Turn brew switch 0. You many now proceed to make more espresso.

Making hot water:

1. Follow the procedure described under Preparation.

2. Turn the power switch (1) to 1.

3. Allow about 6 minutes for the machine to reach its proper operating temperature.

4. Place a pitcher under the steam pipe (8).

5 Slowly turn steam valve knob (7) counter

clockwise and turn the hot water/brew switch to 1 to release hot water.

N.B.: Dispensing should not exceed 60 seconds.

6 When you have prepared the desired

quantity of hot water, turn steam knob clockwise and hot water/brew switch to 0 to shut off hot water and remove pitcher.

7 NOTE: If you want to make espresso

immediately after making hot water, the temperature of the machine boiler must be brought down to a brewing temperature. Otherwise, espresso may taste burned.

To do this: place an empty cup on drip plate. Do not insert filter holder. Turn hot water/ brew switch (2) to 1 letting cup fill with water. Turn brew switch 0.

You may now proceed to make espresso.

Keeping it clean:

1 IMPORTANT: the steam nozzle should be

cleaned after each use in order to avoid build up of milk deposits that are very difficult to clean.

The outside of the steam pipe can be cleaned with a damp cloth.

The steam jet is cleaned by running a shot of steam through it.

The hole in the steam nozzle must be kept open. A needle may be used.

2 Clean filter holder and filter in warm water

after use.

 12 

3 Wipe body of machine with a damp cloth

as required.

4 Remove drip tray and plate (5-12) and wash

in warm soapy water. Do not use abrasive substances.

5 Clean the seal (15) inside of the brewing

head (14) and keep it clean.

6 The shower disc (16) should be unscrewed

and cleaned periodically depending on frequency of use.

7 After long periods of non-use, drain stale

water from machine by turning hot water/ coffee switch to 1. However, do this only after you have filled tank with fresh water. Never operate pump unless there is water in tank.

8 NOTE: It is very normal for an espresso

machine to emit steam and drip occasionally as the water pressure changes during use.

Be certain to empty drip tray (12) as required,

ENGLISH

Descaling:

In hard water areas, minerals found in the water will accumulate and affect operation of the unit.

Approximately every two months (this can vary depending on use and water condition), clean the machine with Gaggia descaler (in which case follow the instructions on the packet).

Remove shower disc (16) and clean. Pour solution into tank and turn on pump for 15

seconds. Allow solution to flow through brewing head and steam nozzle for several seconds. Wait 20 minutes, then repeat. process until solution has been run through.

Rinse machine thoroughly by running plain cold water through machine. Replace shower disc (16).

NOTE: Product failure due to scale accumulation is not covered by warranty. No other servicing should be attempted by the user. Use Gaggia cleaner for best results.

 13 

Pay attention as the steam pipe be hot!

ENGLISH

In the event of faulty function

Problem: Check to ensure against the following:

Coffee does not flow. Water is in tank.

Filter basket clogged because coffee is too fine or compressed too firmly. Shower disc requires cleaning.

Coffee flows too quickly. Coffee is ground too coarsely.

Coffee is not pressed down with tamper.

Pump makes loud noise. No water in tank.

Pump not primed. Coffee is ground too coarsely.

Water leaking excessively from Filter holder not properly inserted in brew head. filter holder. Gasket in brewing head dirty or worn.

Coffee grinds not cleaned off the rim of filter holder.

Espresso has little creamy froth. Coffee is ground too coarsely.

Coffee is not pressed down with tamper. Coffee is too old or dried out.

Espresso is too cold. Machine is not warmed up (6 min).

Coffee is ground too coarsely.

Not enough milk froth. Steam pipe and/or air intake hole clogged.

Milk is too hot.

 14 

Wir gratulieren Ihnen zu Ihrer Wahl!

Dank der Maschine können Sie jetzt bequem zu Hause einen köstlichen Espresso oder Cappuccino trinken.

Den original italienischen Espresso bereitet man zu, indem man schnell unter Druck gesetztes und auf die richtige Temperatur erhitztes Wasser durch eine fein geröstete Kaffeemischung filtern lässt.

Das Mittelteil der Espressomaschine besteht aus einer Hochpräzisionspumpe.

Pumpen- und Wasserzufluss können über einen Schalter eingestellt werden.

HINWEISE:

Diese Espressomaschine wurde ausschliesslich für den Haushalt entwickelt.

Wartungseingriffe oder Reparaturen müssen von einem befugten Kundendienst erfolgen. Das gilt nicht für Reinigungs- oder ordentliche Wartungsarbeiten.

1. Sicherstellen, dass die auf dem Datenschild des Geräts angegebene Spannung mit der Ihres Netzanschlusses übereinstimmt.

2. Nie lauwarmes oder heisses Wasser in den Wasserbehälter füllen. Ausschliesslich kaltes Wasser verwenden.

3. Während des Betriebs nie die heissen Teile oder das Netzkabel der Maschine berühren.

4. Keine Schleif- oder Scheuermittel zum Reinigen verwenden.

5. Zur Vermeidung von Kalkablagerungen kohlesäurefreies Mineralwasser verwenden.

6. Das Gerät nicht in Wasser tauchen.

DEUTSCH

WICHTIGE

VORSICHTSMASSNAHMEN

Bei der Verwendung von Elektrogeräten empfiehlt es sich, sich an einige Vorsichtsmassnahmen zu halten, um die Gefahr von Brand, elektrischen Schlägen und Unfällen einzuschränken.

1 Alle, in diesem oder jedem anderen in der

Verpackung enthaltenen Heft, angegebenen Anweisungen und Informationen aufmerksam durchlesen, ehe die Espressomaschine

eingeschaltet oder benutzt wird. 2 Keine heissen Flächen berühren. 3 Netzkabel, Stecker oder den

Maschinenkörper nicht in Wasser oder andere

Flüssigkeit tauchen, um Brand, elektrische

Schläge oder Unfälle zu vermeiden. 4 Im Beisein von Kindern die Espressomaschine

mit besonderer Vorsicht handhaben. 5 Den Stecker aus der Steckdose ziehen, sobald

die Maschinen nicht mehr benutzt wird oder

während der Reinigung. Bevor Teile entnommen

oder eingesetzt werden, sowie vor der

Reinigung, die Maschine abkühlen lassen. 6 Keine kaputten, defekten oder Geräte mit

beschädigtem Netzkabel oder -Stecker

verwenden. Das schadhafte Gerät beim

nächsten Händler oder Kundendienst prüfen,

reparieren oder neu einstellen lassen. 7 Die Verwendung nicht vom Hersteller

empfohlenen Zubehörs kann Brand,

elektrische Schläge oder Unfälle verursachen. 8 Die Espressomaschine nicht im Freien

verwenden. 9 Das Kabel darf nicht vom Tisch herunterhangen

oder heisse Flächen berühren. 10 Die Espressomaschine nicht in der Nähe von

heissen Küchenherden oder Backöfen

verwenden. 11 Prüfen, ob die Espressomaschine sich in 0

Stellung befindet, ehe man den Stecker

einsteckt. Zum Ausschalten auf 0 stellen,

dann den Stecker aus der Steckdose ziehen. 12 Die Maschine nur im Haushalt verwenden. 13 Bei Verwendung von heissem Dampf mit

äusserster Vorsicht verfahren.

DIESE ANWEISUNGEN GUT

AUFBEWAHREN

 15 

DEUTSCH

Beschreibung:

FIG. 01

1 Hauptschalter / Kontrollampe 2 Heisswasser-/Kaffeeschalter (Pumpe) 3 Kontrollampe, die das Erreichen der

richtigen Temperatur anzeigt

4 Dampfschalter (Temperatur) 5 Wassersammelrost 6 Wasserbehälter (abnehmbar) 7 Dampf-/Heisswasserknopf 8 Dampf-rohr 9 Filterhalter 10 Filter (1Tasse oder Kaffeeportion) 11 Filter 2 Tassen 12 Wassersammelschale 13 Einsatz Perfekte Creme 14 Brühkopf 15 Dichtung des Filterhalters 16 Verteiler 17 Druckstück 18 Netzkabel und -Stecker 19 Messbecher

Betriebsanleitungen zum Netzkabel

A Das mitgelieferte Netzkabel ist relativ kurz,

damit es sich nicht verdrehen kann oder Sie darüber stolpern.

B Längere Netzkabel können verwendet

werden, doch sollte man dabei mit grösste Vorsicht vorgehen.

C Sollte ein längeres Netzkabel verwendet

werden, folgendes überprüfen:

1 dass die auf der Verlängerungsschnur

vermerkte Spannung mindestens der des Elektrogerätes entspricht;

2 dass es einen Stecker mit drei Stiften (Erdung)

hat, falls das Netzkabel des Elektrogerätes ebenfalls drei hat;

3 Das Netzkabel darf nicht am Tisch

herunterhängen; Sie könnten darüber stolpern.

Vorbereitung der Espressomaschine:

1. Den Wasserbehälter (6) abnehmen, mit

kaltem Wasser füllen. Siehe Abb.02.

WICHTIG: Nachdem der Behälter

eingesetzt wurde, kontrollieren ob der

Silikonschlauch auch im Behälter liegt.

Wasserbehälter befindet und dass er nicht

verdreht oder blockiert ist.

2. Den Netzstecker (18) in eine passende

Steckdose (siehe HINWEISE, Punkt 1)

stecken.

3. Den Hauptschalter (1) auf 1 drehen. Die

Kontrollampe leuchtet auf.

Sich vergewissern, dass der Schalter für

Heisswasser/Kaffee (2) und der Dampfschalter

(4) auf 0 stehen.

Inbetriebnahme

Durch Füllen des Boilers mit kaltem Wasser wird die Pumpe funtionsfähig gemacht. Wie folgt jedesmal dann verfahren, wenn die Maschine zum ersten Mal verwendet wird.

Diese Maschine, die eine Pumpe verwendet, ist mit einem selbsteinschaltenden System ausgestellt. Eine leere Tasse wird unter den Brühgruppe (14) ohne Filterhalter gestellt und der Heisswasser/Kaffeeschalter (2) auf Pos. 1 gedrückt.

Die dadurch aktivierte Pumpe ist zu hören, nach ein paar Sekunden beginnt das Wasser aus dem Brühgruppe (14) zu rinnen.

 16 

Nachdem die Tasse gefüllt wurde, wird der Kaffeeschalter (2) wieder auf die Stellung 0

gebracht. Die Maschine Gaggia ist jetzt Betriebsbereit. HINWEIS: Es kann passieren, daß die

Selbsteinschaltung der Pumpe wegen einer Luftblase vorübergehend nicht funktioniert.

Falls aus der Gruppe (14) kein Kaffee rinnt: a) Eine Tasse oder einen Becher unter die

Dampfdüse (8) stellen

b) Den Knopf (7) gegen den Uhrzeigersinn

drehen, um das Dampf-/Heisswasserabgabeventil zu öffnen und den Schalter für Dampf (4) und Heisswasser/Kaffee (2) auf 1 stellen. Jetzt hört man das Brodeln der Pumpe.

c) Nach wenigen Sekunden beginnt Wasser aus

der Dampfdüse auszutreten. Etwa eine Tasse Wasser auslaufen lassen. Das Heisswasser/Dampfventil schliessen und den Heisswasser-/Kaffee-(2) und Dampfschalter (4) auf 0 stellen.

Die Maschine Gaggia ist jetzt Betriebsbereit. d) HINWEIS: Die Kontrollampe, die das

Erreichen der richtigen Temperatur (3) anzeigt, schaltet sich während der Aufheizung ständig an und aus. Nachdem das Gerät eingeschaltet wurde, muss sich dieses erwärmen. Deshalb 6 Minuten abwarten und dann den ersten Espresso aufbrühen. Danach kann ein Espresso nach dem anderen ohne Wartezeiten ausgegeben werden.

Eine weitere Eigenschaft der Maschine ist das Tropfschutzsystem, das den Großteil des Tropfens seitens des Brühkopfes beseitigt (14).

Nach der Abgabe des Kaffees kann es jedenfalls zu einem leichten Tropfen wegen der im Filterhalter befindlichen feuchten Kafferückstände kommen.

ACHTUNG: Um Beschädigungen zu vermeiden, die Pumpe auf keinen Fall

einschalten, wenn kein Wasser in der Espressomaschine ist. Eine missbräuchliche Verwendung der Pumpe schliesst automatisch alle Garantieleistungen aus.

DEUTSCH

Was Sie wissen müssen:

1. Der Geschmack des Kaffees hängt von Qualität und Sorte der Kaffeebohnen ab, aus denen er hergestellt wird. Der besondere Geschmack einer Kaffeebohne hängt von verschiedenen Faktoren ab, aber sein Geschmack und sein Aroma sind das Ergebnis des Röstverfahrens. Die länger und bei höheren Temperaturen gerösteten Bohnen sind dunkler. Dunklere Bohnen haben ein stärkeres Aroma als hellere.

2. Der Handel bietet verschiedene Kaffeesorten. Jedem Röstverfahren entspricht eine bei einer bestimmten Temperatur geröstete Mischung und jeweils ein besonderes Aroma. Desweiteren gibt es koffeinfreie Mischungen, die nur 2% Koffein enthalten. Probieren Sie mit Ihrer Kaffeemaschine eine der verschiedenen, im Handel erhältlichen, Kaffeesorten aus. Sie werden vielleicht dabei Ihre Mischung finden.

3. Bei Espressomaschinen mit Pumpe müssen feiner gemahlene Mischungen verwendet werden. Vergewissern Sie Sich, dass Sie eine solche Mischung kaufen oder mahlen lassen. Keine Kaffeemühle mit Messer verwenden, weil sie zuviel Kaffeestaub freisetzt und eine unregelmässig gemahlene Mischung herstellt.

4. Den richtigen Espresso erkennt man an der dunklen Farbe, dem vollen Geschmack und der typischen Creme.

5. Der Cappuccino ist eine besondere Verbindung von Espresso und heisser, aufgeschäumter Milch. Es empfiehlt sich, Kaffee, Milch und Schaum in gleichen Mengen zu verwenden. Kann mit etwas Zimt, Muskatnuss oder Kakao bestreut werden.

6. Den Espresso sofort nach dem Aufschütten servieren.

7. Espresso in Mokka- und Cappuccino in Kaffeetassen servieren.

8. Ideal ist es, den Kaffee erst kurz vor der Verwendung zu mahlen. Nicht vergessen, ihn speziell für Espressomaschinen mit Pumpe mahlen zu lassen.

9. Es empfiehlt sich, den gemahlenen Kaffee oder die Kaffeebohnen in hermetisch verschlossenen Dosen im Gefrierfach aufzubewahren. Gemahlener Kaffee nimmt leicht Gerüche an.

 17 

DEUTSCH

Wie man einen guten Espresso zubereitet

1 Das im Kapitel Vorbereitung

beschriebene Verfahren anwenden.

2 Den richtigen Filter (10-11) wählen und in

den Filterhalter (9) einsetzen. Den kleinen Filter für 1 Tasse und den grossen für 2 Tassen verwenden.Dann den Filterhalter (9) in die Maschine setzen und warten, bis er sich aufheizt.

3 Abwarten bis sich das Gerät mit

eingeschobenem Filterhalter auf die richtige Temperatur erhitzt hat (Heizzeit etwa 6 Minuten).Zwischenzeitlich die Tassen, den Kaffee und die Milch vorbereiten.

4 Nach der Erwärmung den heissen

Filterhalter (9) herausnehmen und mit gemahlenem Kaffee füllen, wobei man den mitgelieferten Messbecher verwendet.Jeweils einen Messbecher pro Tasse rechnen.

Nicht zuviel einfüllen. Mit dem Druckstück (17) leicht andrücken.Nicht zu stark drücken.

5 Den Rand des Filterhalters (9) von

eventuellen Kaffeerückständen säubern.Den Filterhalter mit einer um 45 Grad nach links gerichteten Bewegung in die Maschine einsetzen. Dann nach rechts drehen und in dieser Stellung festklemmen. Der Griff des Filterhalters muss rechtwinklig zur Maschine oder leicht nach rechts verstellt stehen.

6 1 oder 2 Tassen unter den Filterhalter stellen.

Den Heisswasser-/Kaffeeschalter (2) auf 1 stellen. Jetzt beginnt der Kaffee auszufliessen.

7 Wenn die Tassen 3/4 voll sind, den

Kaffeeschalter Pos. 0 ausschalten. Der Kaffee wird je nach Wassermenge stärker oder schwächer. Ein guter, richtig aufgegossener Kaffee zeigt an der Oberfläche die typische braune Creme. Andernfalls unter Störungen nachschlagen.

8 Die Tassen aus der Maschine nehmen und

servieren

9 Um weiteren Kaffee aufgiessen zu können,

langsam und sorgfältig den Filterhalter entfernen, indem man ihn nach links bewegt. Vorsicht vor Verbrennungen durch eventuell auf dem Kaffeesatz zurückgebliebenes Wasser!

 18 

Ein bisschen Wasser tropft nach Entfernung des Filterhalters noch heraus. Das ist normal und bedingt durch den Pumpendruck. Den Kaffeesatz aus dem Filter entfernen und den Filter ausspülen. Will man neuen Kaffee bereiten, die Phasen von 4 bis 8 wiederholen.

OPTION

Einsatz perfekte Creme (13)

Damit die Platte perfekte Creme  bestens funktioniert, muss die Unterlegscheibe aus Metall genau an ihrem Platz angebracht sein.

Damit sich das Loch nicht verstopft ist es wichtig, dass der Einsatz perfekte Creme täglich vor dem Gebrauch gereinigt wird. Die Reinigung kann mit einer Nadel erfolgen.

Auch wenn das Kaffeepulver nicht korrekt gemahlen ist, wird der Einsatz perfekte Creme die typische Cremebildung des Espressos erzeugen.

HINWEIS: Einsatz perfekte Creme nur mit den grossen Filter für 2 Tassen verwenden.

Wie man einen guten Cappuccino zubereitet:

Ehe man mit der Zubereitung des Cappuccino beginnt, sollte man sich vergewissern, dass alles Nötige bereitsteht, wie zum Beispiel ein Becher (oder eine Tasse) mit entrahmter oder teilentrahmter Milch und Kaffeetassen.

Aufschäumen der Milch

Die Dichte des Schaums hängt vom Fettgehalt der Milch ab. Die Dampf-rohr (8) erzeugt den nötigen Schaum, soll die Milch aber nicht zum Kochen bringen.

Nach zwei oder drei Versuchen haben Sie mit Sicherheit genug Erfahrung im Cappuccino aufgiessen. Die Dampf-rohr leicht nach aussen verschieben, so dass der Becher unter die Düse gestellt werden kann, ohne gegen den Sockel der Espressomaschine zu stossen.

1 Den Espresso wie bereits erwähnt in grossen

Kaffeetassen zubereiten.

2 Den Dampschalter (4) auf 1 stellen. 3 Nach 15-20 Sekunden oder sobald sich die

Kontrollampe, die das Erreichen der korrekten Temperatur anzeigt, einschaltet, den bis zur Hälfte mit kalter Milch gefüllten Becher unter die Dampfdüse stellen. Siehe Abb. 3.

4 Den Knopf des Dampfabgabeventils (7)

gegen den Uhrzeigersinn drehen, um den Dampf austreten zu lassen.

WICHTIG: bei Drehen des Knopfs nimmt der Dampfdruck zu.

NB.: Wir empfehlen ein Aufbrühen von höchstens 60 Sekunden.

5 Den Becher im Kreis bewegen, wobei man

darauf achten muss, dass das äussere Ende der Dampfdüse nur dann in die Milch getaucht wird, sobald die Schaumbildung einsetzt. Die Milch nicht zum Kochen bringen.

6 Hat sich der gewünschte Schaum gebildet,

den Dampfknopf im Uhzeigersinn drehen, um die Dampfabgabe zu unterbrechen. Den Becher wegnehmen. Den Dampfschalter (4) auf 0 stellen.

7 Den Milch Schaum auf den Kaffee giessen.

Mit Zimt, Kakao oder Muskatnuss würzen.

8 HINWEIS: Soll sofort neuer Kaffee

aufgeschüttet werden, den Behälter mit Wasser füllen und auf die richtige Temperatur bringen denn sonst könnte der Kaffee verbrannt schmecken. Eine leere Tasse auf den Wassersammelrost stellen. Den Filterhalter nicht einsetzen. Den Heisswasser-/Kaffeeschalter (2) auf 1 stellen und die Tasse mit Wasser füllen. Den Kaffeeschalter auf 0 stellen. Jetzt kann neuer Kaffee afgeschüttet werden.

Heisswasserbereitung

1 Sich an das unter Vorbereitung

beschrieben Verfahren halten. 2 Den Hauptschalter (1) auf 1 stellen. 3 6 Minuten abwarten, bis die Maschine die

richtige Betriebstemperatur erreicht hat. 4 Einen Becher unter die Dampf-rohr (8) stellen.

DEUTSCH

5 Den Knopf des Dampfventils (7) langsam

gegen den Uhrzeigersinn drehen und den Heisswasserbereiter Schalter auf 1 stellen, damit heisses Wasser austritt.

NB.: Wir empfehlen ein Aufbrühen von höchstens 60 Sekunden.

6 Haben Sie die gewünschte Menge heisses

Wasser zubereitet, den Dampfknopf im Uhrzeigersinn schliessen und den Heisswasserbereiterschalter/ Kaffeeschalter auf 0 stellen. Becher herausnehmen.

7 WICHTIG: Soll Espresso gleich nach der

Heisswasserbereitung aufgeschüttet werden, muss die Temperatur des Kochers auf Brühtemperatur zurückgeschaltet werden, da der Espresso sonst verbrannt schmecken könnte.

Dazu eine leere Tasse auf den Tropfrost stellen.

Den Filterhalter nicht einsetzen. Den Heisswasserbereiterschalter (2) auf 1 stellen und die Tasse mit Wasser vollaufen lassen. Kaffeeschalter auf 0 ausschalten.

Jetzt kann der Espresso zubereitet werden.

Reinigungsanleitung

1 WICHTIG: Um zu vermeiden das sich

Milchreste ablagern, die dann sehr schwer zu beseitigen sind, sollte die Dampfdüse nach jedem Gebrauch gereinigt werden.

Die Ummantelung kann, indem man sie nach unten drückt, abgenommen werden.

Dampf ein/zwei Sekunden auströmen lassen und Düse freilegen.

Dampfdüse von aussen und falls erforderlich das Loch mit einer Nadel reinigen.

2 Filterhalter und Filter nach Gebrauch mit

lauwarmen Wasser spülen.

 19 

DEUTSCH 3 Den Maschinenkörper mit einem feuchten

Tuch abwischen. 4 Wassersammelrost und -schale (5,12)

herausnehmen und mit lauwarmen Wasser

auswaschen. Zur Reinigung des

Wassersammelbereichs einen Schwamm

verwenden. 5 Die Dichtung (15) innen im Kaffeeausschütter

(14) reinigen. 6 Von Zeit zu Zeit, je nach Häufigkeit der

Verwendung, den Verteiler (16)

abschrauben und säubern. 7 Wird die Kaffeemaschine längere Zeit nicht

gebraucht, das Wasser ganz entfernen,

indem man den Heisswasser-/

Kaffeeschalter auf 1 stellt, wobei der

Behälter vorher mit kaltem Wasser gefüllt

werden muss. Die Pumpe nie ohne Wasser

laufen lassen. 8 HINWEIS: Es ist durchaus normal, dass aus

der Espressomaschine ab und zu Dampf

strömt oder Wasser tropft, da der

Wasserdruck sich während des Gebrauchs

ändert.

Die Schale (12) entleeren.

Entkalkung:

Bei stark kalkhaltigem Wasser kann der Betrieb der Maschine beeinträchtigt werden. Daher sollte das Gerät etwa alle zwei Monate (je nach Gebrauch und Kalkgehalt) mit einer Lösung aus Wasser und dem Gaggia Entkalker (gemäss den Anleitungen) ausgespült werden.

Den Verteiler (16) herausnehmen und säubern. Die Lösung in den Behälter giessen und die Pumpe 15 Sekunden lang eingeschaltet lassen. Die Lösung einige Sekunden lang durch den Kaffeeausschütter und die Dampfdüse laufen lassen. Zwanzig Minuten abwarten, dann den Vorgang wierderholen, bis die ganze Lösung aufgebraucht ist. Die Maschine mit kaltem Wasser auspülen. Den Verteiler (16) wieder einsetzen.

HINWEIS: Durch Ansammlung von Kalkablagerungen verursachte Schäden fallen nicht unter die Garantieleistungen. Der Benutzer braucht keine weiteren Wartungseingriffe vorzunehmen. Für optimale Ergebnisse Gaggia Reinigungsmittel verwenden.

 20 

Vorsicht: Dampf-rohr nicht anfassen; diese könnte heiss sein!

DEUTSCH

Bei Störungen

Problem: Überprüfen:

Kein Brühvorgang. Ob Wasser im Behälter ist.

Ob der Filter verstopft ist, weil der Kaffee zu fein gemahlen oder zu stark gepresst wurde.

Ob der Verteiler sauber ist.

Der Kaffee fliesst zu schnell aus. Ob der Kaffee zu grob gemahlen ist.

Ob der Kaffee mit dem Druckstück angedrückt wurde.

Die Pumpe ist zu geräuschvoll. Ob Wasser im Behälter ist.

Ob die Pumpe vorbereitet wurde. Ob der Kaffee zu grob gemahlen ist.

Übermässiger Wasserverlust aus Ob der Filterhalter richtig eingesetzt wurde. dem Filterhalter. Ob die Dichtung verschmutzt oder verschlissen ist.

Ob sich Kaffeereste am Rand des Filterhalters befinden.

Der Espresso weist nicht die typische Ob der Kaffee zu grob gemahlen wurde. Creme auf. Ob der Kaffee mit dem Druckstück angedrückt

wurde. Ob der Kaffee zu alt oder zu trocken ist.

Der Kaffee ist zu kalt Ob die Maschine richtig aufgeheizt wurde

(6 Minuten) Ob der Kaffee zu grob gemahlen wurde.

Die Milch schäumt nicht genug. Ob die Dampf-rohr und/ oder das Luftloch verstopft

sind. Ob die Milch zu heiss ist.

 21 

FRANÇAIS

Félicitations pour votre choix.

Grâce à cette machine Gaggia, vous pouvez maintenant déguster chez vous le véritable

espresso ou cappuccino à larôme inimitable. Le café espresso nous vient dItalie. Il sobtient en faisant passer rapidement de leau

sous pression, chauffée à la bonne température, à travers un café spécial moulu très fin.

Le secret de la machine Gaggia est sa pompe dune grande précision technique.

Cette pompe et lécoulement de leau se commandent par un simple interrupteur.

PRECAUTIONS:

Cette machine est réservée à un usage domestique.

Toute intervention dassistance ou de réparation, exception faite des opérations de nettoyage et dentretien courant, devra être effectuée par un Centre dassistance agréé.

1. Vérifier si le voltage correspond bien aux

spécifications apparaissant sur la plaque des

données techniques.

2. Ne jamais mettre de leau tiède ou chaude

dans le réservoir, mais toujours de leau

froide.

3. Ne pas toucher les surfaces chaudes de

lappareil pendant le fonctionnement et en

écarter le cordon électrique.

4. Ne jamais nettoyer avec des poudres à

récurer ou des instruments durs.

5. Utiliser de leau purifiée ou en bouteille pour

éviter la formation de tartre.

6. Ne pas plonger la base dans leau.

IMPORTANT

Lors de lutilisation dappareils électriques, il est important de prendre les précautions suivantes, afin déviter les décharges électriques, les courtscircuits et les accidents corporels:

1 Lire toutes les instructions et les indications

données dans cette brochure, ainsi que toute autre information sur lemballage, avant de mettre la machine en marche.

2 Ne pas toucher les surfaces chaudes de la

machine.

3 Ne pas plonger le fil électrique, la prise ou

lappareil lui-même dans de leau ou tout autre liquide.

4 Faire très attention lorsque lappareil est utilisé

par ou près des enfants.

5 Débrancher lappareil lorsquil nest pas en

service et laissez-le refroidir avant de retirer les accessoires pour le nettoyage ou de les mettre en place.

6 Ne pas utiliser lappareil avec un cordon ou

une prise en mauvais état ou après que lappareil ait été endommagé de quelque manière que ce soit. Confier votre appareil au service après-vente autorisé le plus proche pour examen ou réparation.

7 Lutilisation daccessoires non recommandés

par le fabricant de lappareil pourrait poser

des problémes. 8 Ne pas utiliser à lextérieur. 9 Ne pas laisser le cordon pendre de la table,

ni toucher des surfaces chaudes. 10 Ne pas poser sur une cuisinière ou dans un

four chaud. 11 Mettre toujours lappareil en position 0

avant de le brancher. Mettre également tous

les interrupteurs à 0 avant de le

débrancher. 12 Usage domestique uniquement. 13 Faire très attention en utilisant la vapeur.

CONSERVER CES INSTRUCTIONS

 22 

Légende du diagramme

FIG. 01

1 Interrupteur principal/Voyant lumineux 2 Interrupteur eau chaude/café 3 Voyant de température correcte atteinte 4 Interrupteur vapeur (température) 5 Cuvette dégouttoir 6 Réservoir 7 Bouton vapeur/eau chaude 8 Tube vapeur 9 Porte-filtre 10 Filtre (1 tasse ou portion de café) 11 Filtre 2 tasses 12 Grille dégouttoir 13 Dispositif Mousse parfaite 14 Élément percolateur 15 Joint détanchéité 16 Distributeur 17 Tampon 18 Cordon électrique et prise 19 Mesure

Instructions sur le cordon electrique

A Votre appareil est muni dun cordon

électrique court afin déviter quil ne semmêle ou quon ne sy accroche.

B On peut utiliser une rallonge électrique en

prenant certaines précautions. C Si on utilise une rallonge, vérifier 1 que sa tension est au moins égale à celle de

lappareil 2 quelle est munie dune prise à trois fiches,

avec mise à la terre, si cest le cas pour le

cordon de lappareil 3 que le câble ne pende pas de la table afin

déviter de trébucher.

FRANÇAIS

Préparation de la machine à Espresso

1. Otez le réservoir (6) et versez de leau froide. Voir FIG.02.

IMPORTANT: Lorsque le réservoir est réinséré, sassurer que les tubes en silicone sont à lintérieur du réservoir et quil nest pas tordu ou bouché.

2. Branchez le cordon dalimentation (18) à une prise électrique appropriée (voir «Précaution» point 1)

3. Actionnez linterrupteur principal (1) sur la pos. 1. Le voyant lumineux sallume.

Vérifiez que linterrupteur eau chaude/café (2) et linterrupteur vapeur (4) sont on position 0.

Mise en service

Il sagit de préparer la pompe et de remplir la chaudière avec de leau fraîche.

On doit effectuer cette opération lorsquon met la machine en service et chaque fois quelle na pas servi depuis un certain temps.

Cette machine utilisant une pompe pour la distribution du café, est

équipée dun système autoamorçant. Placer une tasse vide sous lélément percolateur sans insérer le porte filtre et appuyer sur linterrupteur café/ eau chaude (2) sur la pos.1.

Il est alors possible dentendre le bruit de la pompe activée; après quelques secondes, leau commence à descendre du groupe de distribution (14).

 23 

FRANÇAIS Laisser la tasse se remplir puis remettre

linterrupteur café (2) sur la position 0. La machine Gaggia est maintenant prête. REMARQUE: Il est possible que lamorçage

automatique de la pompe ne fonctionne pas momentanément, à cause de la «bulle dair». Au cas où leau ne descendrait pas de lélément

percolateur: a) Placez un petit pot à lait ou une tasse sous le

bec à vapeur Turbo (8). b) Tournez le bouton (7) au sommet de

lappareil dans le sens contraire des aiguilles dune montre, pour ouvrir la valve vapeur/ eau chaude et actionnez linterrupteur vapeur (4) et linterrupteur café/eau chaude jusquà la position 1 pour activer la pompe.

c) Au bout de quelques secondes, un jet deau

régulier sortira du bec à vapeur. Laissez couler environ une tasse deau. Puis fermez la valve vapeur/eau chaude et fermez linterrupteur café/ eau chaude et

linterrupteur vapeur (4) sur la position 0. La machine Gaggia est maintenant prête. d) NOTE: Le voyant de température (3) clignote

pendant que leau chauffe. Il sallume

automatiquement lorsquelle a atteint la

bonne température pour le café (et la

vapeur). Après avoir allumé la machine,

pour obtenir le premier café, attendez

environ 6 minutes pour un chauffage idéal,

alors que pour les suivants, la machine sera

toujours prête.

La machine se caractérise également par le système antigoutte qui élimine la plupart du liquide ségouttant du groupe de distribution (14). Lorsque le café sest écoulé, il peut se

produire un léger égouttement à cause du marc de café mouillé contenu dans le portefiltre.

ATTENTION: Ne jamais mettre la machine en marche lorsque le

réservoir est vide, afin déviter dendommager la pompe. Une utilisation incorrecte nest pas couverte par la garantie.

Ce quil faut savoir...

1 Le goût de votre café dépend du type de café

que vous utilisez, du grain, du pays dorigine et du traitement quil a subi.Le goût caractéristique dun café est dû à plusieurs facteurs, mais sa saveur et son arôme sont le résultat de la torréfaction. Les grains de café qui subissent une plus longue torréfaction, à la température plus élevée, sont beaucoup plus foncés. Ils donnent un café à la saveur plus prononcée que les cafés légèrement torréfiés.

2 On trouve sur le marché différents cafés noirs

qui conviennent pour lespresso. Chacun de ces cafés est un mélange de différents types de café, torréfiés à une certaine température, pour obtenir une saveur particulière. On trouve également le café décaféiné, dont 98% de la caféine a été enlevée. La prochaine fois que vous achèterez du café pour votre machine à espresso, essayez une nouvelle variété. Vous découvrirez peut-être quelle est meilleure que celle que vous utilisez actuellement.

3 Utilisez toujours du café à mouture «espres-

so» pour votre machine à pompe. Noubliez pas de le préciser lorsque vous achetez votre café déjà moulu ou que vous le faites moudre. Nutiliser pas un moulin à café à lame, car il donne une mouture irrégulière.

4 Le cafè espresso se distingue à sa couleur

foncée, à sa saveur riche et à fine mousse brune qui se forme à sa surface et que les Italiens appellent «crema»

5. Le cappuccino est simplement une combinaison despresso et de lait chaud en mousse. On recommande de mettre moitié espresso, moitié lait. Habituellement, on le saupoudre de cannelle, de muscade ou de cacao.

6 Lespresso doit être servi dès quil est prêt. 7 Lespresso se sert dans des petites tasses de

2 à 2 ½ onces. Le cappuccino dans des tasses ou des verres de 5 à 8 onces.

8 Lidéal serait de moudre le café juste avant

de faire lespresso. Ne pas oublier que les machines à pompe demande une mouture spéciale «espresso».

9 Le café moulu ou en grain doit être conservé

dans un bocal étanche dans la partie congélateur de votre réfrigérateur. Le café

 24 

moulu prend rapidement le goût des aliments.

Préparation de lespresso

1 Effectuez les opérations décrites dans la

Préparation.

2 Choisissez le filtre approprié (10 ou 11) et

placez-le dans le porte-filtre (9). Le petit pour un tasse, le grand pour deux

tasses. Introduisez ensuite le porte-filtre (9) dans lélément percolateur pour le chauffer.

3 Attendez que la machine atteigne la

température correcte avec la coupe portefiltre insérée (temps de chauffage denviron 6 minutes).

Entre-temps, préparez les tasses, le café, le lait, etc.

4 Lorsquil est chaud, retirez le porte filtre (9)

et remplissez le filtre de café moulu espresso avec la mesure fournie (1 mesure par tasse despresso).

Ne remplissez pas trop le filtre. Tassez légèrement le café avec le tampon fourni (17). Ne tassez pas trop.

5 Enlevez la poudre de café sur le bord du

porte-filtre (9) et introduisez ce dernier dans lélément percolateur, en tenant la poignée à un angle denviron 45° vers la gauche lorsque vous faites face à lappareil. Tournez la poignée vers la droite pour le verrouiller.

La poignée devrait être perpendiculaire à la machine ou légèrement à droite.

6 Placez une ou deux tasses à espresso sur la

grille dégouttoir en correspondance des deux orifices du porte-filtre.

Ouvrez linterrupteur café/eau chaude (2) sur 1. Le café coulera directement dans les tasses.

7 Lorsque les tasses sont pleines au 3/4,

fermez linterrupteur sur la position 0. Plus vous laissez couler deau, moins le café

est fort. Un bon espresso est recouvert dune fine

crème brune. Si ce nest pas le cas, voyez la rubrique En

cas de dysfonctionnement. 8 Retirez les tasses et servez. 9 Pour faire dautre espressos, retirez

doucement le porte-filtre en amenant la

 25 

FRANÇAIS

poignée vers la gauche. Faites bien attention, car il reste souvent un peu deau chaude sur le marc de café dans le filtre. Il continuera aussi à couler un peu deau de lélément percolateur lorsque vous retirerez le portefiltre. Cela est normal et est dû à la pression créée par la pompe. Enlevez le marc de café du filtre et rincez. Reprenez les étapes de 4 à 8.

OPTIONAL

Dispositif Mousse parfaite(13)

Pour un meilleur fonctionnement du Disque mousse parfaite insérer la rondelle de métal dans son siège.

Il est recommandé de nettoyer quotidiennement le Disque mousse parfaite avant toute utilisation, afin déviter que lorifice de passage ne sobstrue. Si nécessaire, utiliser une épingle pour déboucher lorifice.

Lorsque la mouture du café nest pas correcte, lutilisation du disque mousse parfaite produira la mousse caractéristique de lespresso.

N.B.: Utiliser uniquement le Disque mousse parfaite pour le grand filtre à deux tasses

Préparation du cappuccino

Lorsque vous vous préparez à faire des cappuccinos, réunissez dabord tout les ingrédients, ainsi quun pichet à lait (ou une chope) rempli à moitié de lait écrémé ou partiellement écrémé et des tasses plus grandes (6 oz) que celles utilisées pour lespresso.

Faire mousser le lait

La densité de la mousse dépend du contenu de matières graisses du lait. Le tube vapeur (8) vous donnera autant de mousse que vous le désirez, mais ne laissez pas bouillir le lait.

Il vous faudra peut-être deux ou trois essais avant de devenir un expert, mais vous naurez aucun problème à faire mousser le lait si vous vous y prenez comme il faut. Déplacez un peu le tube vapeur vers lextérieur de façon à pouvoir lintroduire dans le pichet sans quil touche la base de la machine.

1 Faites de lespresso (dans des grandes

tasses) selon la méthode décrite plus haut.

FRANÇAIS 2 Actionnez linterrupteur vapeur (4) sur 1.

3 Attendre 15 à 20 secondes ou jusquà ce que

le voyant de température correcte atteinte (3)

sallume. Placez alors le pichet à lait rempli

à moitié sous le bec à vapeur. Voir fig.3. 4 Tournez lentement le bouton de la valve (7)

dans le sens contraire à celui des aiguilles

dune montre.

IMPORTANT: plus vous tournez le bouton,

plus le jet de vapeur est fort.

N.B.: Une distribution maximim de 60

secondes est conseillée.

5 Déplacez le pichet en maintenant lembout

juste au-dessous de la surface du lait qui

commence à mousser. Ne laissez pas

bouillir le lait. 6 Lorsque vous avez suffisamment de mousse,

tournez le bouton dans le sens des aiguilles

dune montre pour arrêter le jet de vapeur

et retirez le pichet. Fermez linterrupteur

vapeur (4) sur 0. 7 Déposez la mousse sur chaque espresso.

Saupoudrez chaque cappuccino dun peu

de cannelle, de cacao, de muscade ou de

chocolat râpé. Servez. 8 NOTE: Si vous voulez faire dautres espressos

tout de suite après avoir fait mousser le lait,

vous devez dabord remplir la chaudière et

faire baisser la température pour la

percolation du café. Sinon, votre espresso

aura un goût de brûlé.

Placez une tasse sur la grille dégouttoir. Ninsérez pas le porte-filtre. Actionnez linterrupteur café/eau chaude (2) et faites couler une tasse deau. Fermez linterrupteur. Vous pouvez maintenant faire dautres espressos.

Preparations de leau chaude

1 Suivre les instructions décrites dans le chapitre

Préparation.

2. Mettre linterrupteur principal (1) en position

1.

3. Attendre 6 minutes, le temps que la machine

atteigne la température nécessaire.

4. Placer un pot sous le tube vapeur (8).

5 Tourner lentement le pommeau vapeur (7)

dans le sens contraire des aiguilles dune montre et mettre linterrupteur eau chaude/ café en position 1 pour faire sortir leau chaude.

N.B.: Une distribution maximim de 60 secondes est conseillée.

6. Une fois obtenue la quantité deau chaude désirée, tourner le pommeau vapeur dans le sens des aiguilles dune montre et mettre linterrupteur eau chaude/ cafè en position 0 afin dinterrompre le jet. Enlever le pot.

7 N.B.: Si lon désire préparer le café

immédiatement après avoir versé leau chaude, porter la température de la chaudière de la machine à la température nécessaire pour la préparation du café.

On évitera ainsi le désagréable goût de «brûlé» que risquerait de prendre le café.

Placer une tasse vide sur la grille recueillant deau, mais ne pas insérer le porte-filtre.

Mettre linterrupteur eau chaude-café (2) en position 1. Laisser la tasse se remplir deau. Puis mettre linterrupteur café en position 0. On peut ensuite procéder à la préparation du café

Instructions de nettoyage

1 IMPORTANT : Nettoyer le gicleur de la

vapeur après lavoir immergé dans du lait afin déviter dobstruer le gicleur et lorifice de prise dair et afin déviter également que les dépôts de lait extérieurs ne durcissent.

Utiliser un chiffon humide pour nettoyer lextrémité du gicleur et ouvrir le robinet de distribution de la vapeur.

Laisser séchapper la vapeur pendant une ou deux secondes afin de libérer le gicleur.

Nettoyer lextérieur du gicleur de la vapeur. Utiliser, si nécessaire, une aiguille afin de nettoyer lorifice du jet de vapeur.

2 Lavez le porte-filtre et le filtre à leau tiède

après chaque utilisation.

 26 

3 Utilisez au besoin un chiffon humide pour

nettoyer le corps de la machine.

4 Enlevez légouttoir et la grille dégouttoir (5,

12) et lavez à leau tiède savonneuse. Ne pas utiliser dabrasifs.

5. Nettoyer le joint (15) à lintérieur du groupe percolateur (14). Veiller à ce quelle soit toujours propre.

6 De temps en temps, il faut dévisser le

distributeur (16) et le nettoyer. Cela dépendra de la fréquence dutilisation de la machine.

7. Si la machine nest pas utilisée sur une longue période, enlever leau de la chaudière, en positionnant linterrupteur eau chaude/café sur 1 et en faisant sortir de léchappement une quantité deau égale à deux tasses de cappuccino.Remplissez dabord le réservoir avec de leau fraîche. Ne faites jamais marcher la pompe sil ny a pas deau dans la machine.

8 NOTE: Il est tout à fait normal quun peu

deau ou de vapeur séchappe de temps en temps dune machine à espresso, car la pression change en cours dutilisation.

Noubliez pas de vider la cuvette.

FRANÇAIS

Détartrage

Dans les régions où leau est dure, elle contient des minéraux qui saccumulent dans la machine et nuisent à son fonctionnement.

Environ tous les deux mois (cela varie selon leau et la fréquence dutilisation), nettoyer la machine avec le détartrant Gaggia (suivez les instructions).

Enlevez le distributeur (16) et nettoyez-le. Versez la solution dans le réservoir et faites

marcher la pompe pendant 15 secondes. Laissez la solution couler par lélément

percolateur ainsi que le bec à vapeur pendant quelques secondes. Attendez 20 minutes et

refaites la même opération. Recommencez jusquà ce que le réservoir soit

vide. Rincez alors la machine en faisant circuler de leau pure.

Remettez le distributeur (16) en place.

NOTE: les défectuosités dues au tartre ne sont pas couvertes par la garantie. Lusager ne doit effectuer aucun autre entretien.

Pour de meilleurs résultats, utilisez le détartrant Gaggia.

 27 

Faire très attention à ne pas toucher le tube vapeur: il peut être

brûlant!

FRANÇAIS

En cas de dysfonctionnement

Problème: Contrôler :

Le café ne coule pas Réservoir vide.

Filtre bouché parce que le café est moulu trop fin ou est trop tassé. Le distributeur a besoin dêtre nettoyé.

Le café coule trop vite. Café moulu trop gros.

Café pas assez tassé.

La pompe fait beaucoup de bruit. Réservoir vide.

Pompe désarmorcée. Café moulu trop gros.

Beaucoup deau coule du porte-filtre. Porte-filtre mal verrouillé dans lélément percolateur.

Joint de lélément percolateur sale ou usé. Poudre de café sur le bord du porte-filtre.

Il ny a presque pas de mousse à la Café moulu trop gros. surface de lespresso. Café pas assez tassé.

Café trop vieux ou desséché.

Lespresso nest pas assez chaud. La machine na pas eu le temps de chauffer.

Le café passe trop vite  café moulu trop gros.

Le lait mousse mal. Le tube vapeur et/ou la prise dair sont bouchés.

Le lait est trop chaud.

 28 

Les felicitamos por su decisión!

Gracias a esta máquina Gaggia podrán gustar un delicioso café o cappuccino en el comfort de la casa.

El espresso, de origen italiano, se prepara haciendo filtrar rápidamente agua bajo presión y calentada a la temperatura exacta a través de una mezcla finamente tostada.

El nucleo central de la máquina Espresso Gaggia está constituído por una bomba de alta precisión técnica.

El flujo del agua se puede regular mediante un interruptor.

ADVERTENCIA:

La máquina espresso fué estudiada unicamente para el uso doméstico.

Cualquier intervención de asistencia o de reparación, excepto las operaciones de limpieza y de normal manutención, deberá ser efectuada por un Centro de Asistencia autorizado.

1. Controlar que el voltaje indicado en la placa coresponda al suyo

2. Nunca utilizar agua tibia o caliente para llenar el recipiente del agua. Utilizar únicamente agua fría.

3. No tocar las partes calientes de la máquina ni el cable de alimentación durante el funcionamiento.

4. No limpiar con detergentes abrasivos o utensilios que rayen. Es suficiente un paño suave humedecido con agua.

6. Para evitar la formación de calcáreo, es recomendado el uso de agua mineral natural.

6. No sumergir la máquna en agua.

ESPAÑOL

PRECAUCIONES

IMPORTANTES

Durante el uso de electrodomésticos, se aconseja tomar algunas precauciones para limitar el riesgo de sacudidas eléctricas o incendios.

1 Leer cuidadosamente todas las instrucciones

e informaciones anotadas en este manual y en cualquier otro folleto contenido en el embalaje antes de iniciar o de usar la

máquina espresso. 2 No tocar superficies calientes. 3 No sumergir en el agua o en cualquier otro

líquido ni el cable, ni los enchufes ni el tronco

de la máquina para evitar incendios,

sacudidas eléctricas o accidentes. 4 Poner particular atención durante el uso de la

máquina espresso en presencia de los niños. 5 Desenchufar cuando no se use la máquina o

durante las operaciones de limpieza.

Hacerla enfriar antes de colocar o remover

las piezas y antes de proceder a su limpieza. 6 No usar la máquina con cables o enchufes

dañados o en caso de averías o roturas.

Hacer controlar o reparar el electrodoméstico

en el centro de asistencia más cercano. 7 El uso de accesorios no aconsejados por el

fabricante podrá causar daños a cosas y

personas. 8 No usar la máquina espresso al abierto. 9 Evitar que el cable quede colgando de la

mesa o que toque superficies calientes. 10 Mantener la máquina espresso lejos fuentes

de calor. 11 Controlar que la máquina espresso esté en

posición 0 antes de introducir el enchufe

en la toma. Para apagarla, colocarla en 0

y desenchufar. 12 Utilizar la máquina únicamente para uso

doméstico. 13 Poner extremado cuidado durante el uso de

vapor.

CONSERVAR ESTAS INSTRUCCIONES

 29 

ESPAÑOL

Descripcion:

FIG. 01

1 Interruptor principal/Señal de

encendido

2 Interruptor agua caliente/café (bomba) 3 Señal de logro temperatura correcta 4 Interruptor del vapor (temperatura) 5 Rejilla recogedora de agua 6 Recipiente del agua (extraíble) 7 Perilla vapor/agua caliente 8 Tubo vapor 9 Porta filtro 10 Filtro (1 taza o pastilla de café) 11 Filtro (2 tazas) 12 Vasija recogedora de agua 13 Disco cremita perfecta 14 Elemento de erogación café 15 Empaque de portafiltro 16 Distribuidor 17 Prensita 18 Cable y enchufe de alimentación 19 Medida

Instrucciones acerca del cable eléctrico

A Se suministra un cable eléctrico corto para

evitar que se enrosque o que se enrede.

B También es posible utilizar extensiones pero

se aconceja utilizar con mucha atención.

C En caso de que se utilicen una extensión,

verificar.:

1 Que el voltaje anotado en la extensión sea

por lo menos igual al voltaje eléctrico del electrodoméstico.;

2 Que esté dotado de un enchufe de tres pin

con colocación a tierra (en caso de que el cable del electrodoméstico sea de este tipo);

3 que el cable no cuelgue de la mesa para

evitar tropezar con él.

Preparación de la máquina de café Espresso:

1 Quitar la tapa del recipiente del agua (6) y

llenarlo con agua fría.Ver FIG.02

IMPORTANTE: Una vez que se ha

introducido nuevamente el depósito,

asegurarse de que los tubos de silicona

queden adentro del depósito. Controlar que

esté ni enrollado ni bloqueado.

2 Introducir el enchufe (18) en una toma

adecuada (Cfr. Advertencia punto 1). 3 Encender el interruptor principal (1) hacia

la posición 1. La señal de encendido (2)

se iluminará.

Cerciorarse que el interruptor agua caliente/

café (2) y el interruptor vapor (4) estén en

la posición 0.

Puesta en funcionamiento

Este procedimiento permite preparar la bomba llenando la caldera con agua fría.

Se aconseja seguir este procedimiento cada vez que la máquina se usa por la iaprimeraln vez.

Esta máquina está equipada con una bomba para erogación del café, y con un sistema de cebado automático.

Coloque una taza vacía bajo el grupo erogación (14), sin porta filtro, y apriete el interruptor agua caliente/café (2) en la posición 1.

Escuchará el murmullo que hace la bomba que se ha puesto en marcha y, al cabo de unos segundos, el agua empezará a descender por el grupo de erogación (14).

 30 

Aguarde a que se llene la taza y, luego, vuelva a colocar el interruptor agua caliente/café (2) en la posición 0.

La máquina Gaggia ahora esta lista para el uso.

NOTA: Puede ocurrir que el dispositivo de cebado automático de la bomba no funcione temporalmente, por culpa de una inburbuja de airel.

Si no baja agua del grupo erogador (14), hay que: a) Colocar una taza o un jarro por debajo de

la boquilla del tubo de vapor (8).

b) Dar la vuelta a la perilla (7) en sentido

antihorario para abrir la válvula de salida vapor/agua caliente y dar la vuelta al interruptor del vapor (4) y al interruptor agua aliente/café (2) hasta la posición 1 para activar la bomba.

c) Después de pocos segundos comenzará a

salir agua de la boquilla del vapor. Dejar salir aproximadamente una taza de agua. Cerrar la válvula de salida vapor/agua caliente y poner el interruptor agua caliente/ café y el interruptor del vapor(4) en la posición 0.

La máquina Gaggia ahora esta lista para el uso. d) N.B.: la señal de logro de la temperatura

correcta (3) continuará a apagarse y a encenderse automáticamente durante el período de calentamiento. Luego de haber encendido la máquina, aguardar aproximadamente 6 minutos para alcanzar la temperatura ideal para el primer café, mientras que para los sucesivos, la máquina estará siempre lista.

Otra característica de la máquina consiste en el sistema salvagotas, que elimina casi por completo el goteo del grupo de erogación (14).

Una vez que la máquina haya suministrado el café, puede gotear un poco, a causa del resto de café mojado que ha quedado en el portafiltro.

¡Atención! No accionar nunca la bomba sin agua a fin de evitar daños

a la bomba misma. El uso incorrecto de la bomba no está amparada por la garantía.

ESPAÑOL

Cosas importantes de saber:

1 El sabor del espresso depende de la

cantidad y del tipo de café utilizado.El sabor particular de un grano de cafè depende de distintos factores pero su gusto y su aroma son el resultado del proceso de tostado.Los granos de café tostados por un período de tiempo más largo y a temperaturas más altas presentan un color más oscuro. Granos más oscuros desprenden más aroma con respecto a los granos más claros.

2 Encontraréis en el mercato distintas

calidades de café. Cada tipo de terrofacción se caracteriza por

una mezcla de granos tostados a una temperatura particular y con un particular tipo de aroma.Existen descafeinados que contienen solamente el 2% de cafeína. Es posible experimentar con su máquina espresso uno de los distintos tipos de café en venta. Descubriréis probablemente un aroma mejor con respecto al de la mezcla hasta ahora usada.

3 Las máquinas espresso de bomba requieren

una mezcla finamente molida. Cerciorarse que la compra sea de este tipo o proveer a hacer moler este tipo de mezcla. N o n utilizar moledoras de cuchilla porque en el proceso hacen liberar demasiado polvo de café y producen una mezcla molida de modo irregular.

4 El verdadero espresso se reconoce por el

color oscuro, por el gusto pleno y por la típica cremita.

5 El cappuccino es una combinación especial

de cafè expreso y leche caliente espumosa. Se sirve por lo general con un rociado de canela, nuez moscada o chocolate.

6 Servir inmediatamente el café espresso

después de haberlo preparado.

7 Servir el café espresso en tacitas de café y

el cappuccino en tazas de desayuno.

8 Lo ideal es moler el café apenas antes de

usarlo. No olvidéis que debe ser molido para máquina espresso de bomba.

9 Se aconseja conservar el café molido o en

granos en tarros herméticos en el congelador.El café molido absorbe fácilmente los olores.

 31 

ESPAÑOL

Como preparar un buen Espresso:

1 Seguir el procedimento descrito en el

capítulo Preparación.

2. Seleccionar el filtro correcto (10 - 11) e introducilo en el porta filtro (9).

Usar el filtro pequeño para 1 taza y el filtro grande para 2 tazas.

Introducir luego el porta filtro (9) en la máquina y esperar que se caliente.

3 Aguardar a que la máquina alcance la tem-

peratura correcta con la caja porta filtro introducida (tiempo de calentamiento aproximadamente 6 minutos).

Mientras tanto, preparar las tazas, el café, la leche, etc.

4. Después del calentamiento, quitar el porta filtro (9) y llenarlo de café molido utilizando la medida suministrada.

Considerar una medida para cada taza de café.

No llenar demasiado. Oprimir utilizando la prensita

correspondiente (17). No oprimir demasiado.

5. Limpiar el borde del porta filtro (9) de eventuales residuos de café.

Introducir el porta filtro en la máquina con un movimento de 45° hacia la izquierda.

Darle la vuelta entonces hacia la derecha para bloquearlo en su posición. El mango del porta filtro deberá encontarse en posición perpendicular a la máquina y ligeramente corrido hacia la derecha.

6. Disponer una o dos tazas por debajo del porta filtro. Colocar el interruptor agua caliente/ café (2) en 1. El café comenzará a salir.

7. Cuando las tazas estén llenas las ¾ partes, apagar el interruptor café. El café será más o menos fuerte según la cantidad de agua. Un buen café preparado siguiendo el procedimeinto correcto tendrá la cremita típica color marrón. En caso contrario consultar En el caso de un funcionamiento incorrecto.

8. Quitar las tazas y servir.

9 Para preparar otro café quitar lentamente y

con mucho cuidado el porta filtro moviéndolo hacia la izquierda. Poner atención en no quemarse con el agua que queda encima del café. Un poco de agua continuará a gotear una vez quitado el porta filtro.Esto es normal y se debe a la presión en el sistema.Quitar los residuos del filtro.Para preparar otro café, repetir las fases desde la 4 hasta la 8.

OPTIONAL

Disco cremita perfecta (13)

Para un mejor funcionamiento del Disco cremita perfecta introduzcan completamente la arandela metálica en el idóneo alojamiento. Se recomienda limpiar el Disco cremita perfecta todos los días, antes del uso, para evitar que se obture el agujero de pasaje. De ser necesario, utilizar una aguja para liberar el agujero. Cuando el molido del café no es correcto, el empleo del disco cremita perfecta producirá la típica crema del espresso.

N.B.: Utilizar el disco cremita perfecta sólo con el filtro grande para 2 tazas.

Como preparar un buen cappuccino:

Antes de comenzar a preparar el cappuccino, cerciorarse de tener todo lo necesario a mano, desde un jarro (o taza) lleno hasta la mitad con leche descremada o parcialmente descremada y tazas grandes.

Hacer que la leche haga espuma

La densidad de la espuma dependerá del contenido de grasa de la leche. El tubo vapor (8)producirá toda la espuma necesaria pero no lleva la leche a la ebullición.

Con dos o tres pruebas y un poco de empeño os convertiréis en expertos en la preparación del cappuccino.Desplazar ligeramente hacia el externo el tubo del vapor de modo que se pueda introducir el jarro por debajo de la boquilla sin rozar la base de la máquina espresso.

1 Preparar el espresso en tazas grandes como

se especificó antes

 32 

2 Colocar el interruptor vapor (4) en 1. 3 Después de 15-20 segundos y cuando la

señal de logro de la temperatura correcta (3) se encienda, colocar el jarro lleno hasta al mitad con leche fría por debajo de la boquilla del vapor. Ver Fig.3.

4 Hacer girar lentamente la perilla de la

válvula de salida vapor (7) en sentido antihorario para hacer salir el vapor.

IMPORTANTE: La presión del vapor aumenterá con el girar de la perilla.

N.B.: Se aconseja un caudal máximo de

60 segundos.

5 Dar vueltas al jarro con movimento circular

poniendo atención a que la extremidad de la boquilla vapor esté apenas sumergida en la leche cuando comience a formarse la espuma.

6 Una vez obtenida la espuma deseada, dar

vuelta la perilla vapor en sentido horario para interrumpir la salida del vapor y quitar el jarro.Colocar el interruptor vapor (4) en 0.

7 Vaciar la espuma en el café.

Adobar con canela, cacao, nuez moscada. Servir.

8 N.B.: Para preparar inmediatamente otro

café, llenar el recipiente con agua y hacer que llegue a la temperatura correcta. En caso contrario, el café podría toma sabor de quemado.

Colocar una taza vacía en la regilla recogedora de agua. No introducir el porta filtro. Girar el interruptor agua caliente/ café (2) hasta la posición io1lc haciendo llenar la taza de agua. Llevar el interruptor café a la posición 0. Podréis preparar ahora otro café.

Como preparar el agua caliente

1 Seguir el procedimento descrito en el capítulo

Preparación.

2 Colocar el interruptor principal (1) en 1. 3 Esperar 6 minutos para permitir a la

máquina espresso de llegar a la temperatura correcta.

4 Colocar un jarro bajo el tubo vapor (8)

ESPAÑOL

5 Girar lentamente la perilla vapor (7) en

sentido anti-horario y colocar el interruptor agua caliente/café en 1 para permitir la salida del agua caliente.

N.B.: Se aconseja un caudal máximo de 60

segundos.

6 Una vez obtenida la cantidad de agua

caliente deseada, girar la perilla vapor en sentido horario y colocar el interruptor agua caliente/café en 0 par interrumpir la salida. Extraer luego el jarro.

7 N.B.: En caso de que se desee proceder a

la preparación del café inmediatamente después de la salida de agua caliente, poner la temperatura de la caldera de la máquina correctamente para la preparación del café. De tal manera se evitará que el cafè presente un desagradable sabor de quemado.

Colocar una taza vacía en la rejilla recolectora de agua y no introducir el portafiltro. Colocar el interruptor agua caliente/café (2) en 1. Llenar de agua la taza. Luego colocar el interruptor café en 0.

Proceder ahora a la preparción del café.

Instrucciones para la limpieza:

1. IMPORTANTE: Limpiar la boquilla del

vapor después de haberla sumergido en la leche para evitar que se obturen la boquilla y el agujero de toma de aire y para no hacer endurecer los depósitos de leche externos.

Utilizar un paño húmero para limpiar los extremos de la boquilla y abrir la válvula de erogación del vapor.

Dejar salir el vapor por uno o dos segundos para que la boquilla quede libre.

Limpiar el extremo de la boquilla del vapor. De ser necesario, utilizar una aguja para limpiar el agujero del chorro del vapor.

2 Limpiar el porta filtro y el filtro con agua

tibia después de uso.

 33 

ESPAÑOL 3 Limpiar el cuerpo máquina con un paño

húmedo.

4 Extraes la vasija y la rejilla recogedora de

agua (5-12) y lavarlas con agua. No usar abrasivos.

5 Limpiar el empaque (15) que se encuentra

en el interior del elemento de salida café (14). Mantenerla limpia.

6 Destornillar y limpiar el distribuidor

periódicamente, según la frecuencia de uso (16)

7 Si la máquina no se utiliza por largos períodos,

quitar toda el agua haciendo girar el interruptor agua caliente/café hacia la posición 1 y haciendo salir de la boquilla una cantidad de agua que corresponda a dos tazas de cappuccino. Efectuar de todos modos esta operación sólamente después de haber llenado el recipiente con agua fría. Nunca accionar la bomba sin la presencia de agua.

8 N.B.: Es normal que una máquina espresso

emita vapor o deje gotear agua de vez en cuando debido a que la presión del agua misma cambia durante el uso.

Vaciar la vasija (12).

Descalcificación:

En localidades donde exista agua particularmente calcárea, el funcionamiento de la máquina resultará comprometido por este factor. Limpiar cada mes aproximadamente

(según el uso y las características del agua) la máquina con una solución de agua y descalcificador Gaggia (seguir las instrucciones aquí presentadas).Extraer el distribuidor (16) y limpiarlo. Vaciar la solución en el recipiente y encender la bomba durante 15 segundos. Hacer descorrer la solución por el

elemento de salida café y por la boquilla del vapor durante algunos segundos. Esperar 20

minutos y repetit la operación hasta utilizar toda la solución.

Enjuagar la máquina haciendo descurrir agua fría.

Volver a colocar el distribuidor (16).

N.B.: Daños debidos a la acumulación de sustancias calcáreas no están cubiertos por la

garantía. El usuario no deberá prestar ningún otro servicio de manutención.

Utilizar el descalcificador Gaggia para mejores resultados.

 34 

Prestar mucha atención a no tocar la tubo vapor:

¡podría estar muy caliente!

ESPAÑOL

En el caso de un funcionamiento incorrecto

Problema: Controlar :

Falta de salida de café. Si existe agua en el recipiente.

Si el filtro se encuentra obturando porque la mezcla es demasiado fina o le café demasiado prensado.

Si el distribuidor de café está limpio.

La salida del café es demasiado rápida. Si el café está molido demasiado grueso.

Si el café ha sido apretado con la prensita.

La bomba hace demasiado ruido. Si existe agua en el recipiente.

Que la caldera esté llena. Si el café está molido demasiado grueso.

Excesiva pérdida de agua del porta filtro. Si el porta filtro ha sido colocado correctamente.

Si el empaque está sucio o gastado. Si existen residuos de cafè en le borde del porta

filtro.

El espresso tiene poca cremita. Si el café ha sido molido demasiado grueso.

Si el café ha sido apretado con la prensita. Si el café es demasiado viejo o seco.

El café es demasiado frío. Si la máquina ha sido calentada (6 minutos).

Si el café ha sido molido demasiado grueso.

La leche no hace bastante espuma Si el tubo vapor y/o orificio de toma de aire

están obturados. Si la leche está demasiado caliente.

 35 

NEDERLAND

Wij feliciteren u met uw keuze!

BELANGRIJKE

Dankzij dit Gaggia apparaat kunt u thuis van een lekker kopje koffie of cappuccino genieten.

De espresso wordt gemaakt door snel onder druk staand en op de juiste temperatuur verwarmd water door de fijn gebrande koffie te filtreren.

De kern van het apparaat bestaat uit een pomp met hoge prestaties.

De doorstroming van het water wordt bediend door een schakelaar

WAARSCHUWING:

Het espresso-apparaat is alleen geschikt voor huishoudelijk gebruik.

Al de servicewerkzaamheden of reparaties behalve de reiniging en het normale onderhoud moeten door een bevoegd Servicecentrum uitgevoerd worden.

1. Controleren of de spanning op het plaatje overeenkomt met de spanning van het stopcontact.

2. Nooit lauw of warm water gebruiken om het apparaat mee te vullen. Alleen koud water gebruiken.

3. De warme onderdelen van het apparaat en de elektriciteitskabel tijdens de werking niet aanraken.

4. Nooit reinigen met schuurmiddelen of scherp gereedschap. Een met water bevochtigde zachte doek is voldoende.

5. Ter voorkoming van kalkaanslag kan er mineraalwater zonder koolzuur gebruikt worden.

6. Het apparaat niet in water onderdompelen.

VOORZORGSMAATREGELEN

Bij het gebruik van elektrische huishoudelijke apparaten is het raadzaam enkele voorzorgsmaatregelen in acht te nemen om het gevaar voor brand, elektrische schokken en/of ongelukken te beperken.

1. Aandachtig alle aanwijzingen en informatie in deze gebruiksaanwijzing en in wat voor andere brochure dan ook die zich in de verpakking mocht bevinden, doorlezen alvorens het espresso-apparaat te gebruiken.

2. Geen hete oppervlakken aanraken.

3. De kabel, stekkers of het apparaat zelf niet onderdompelen in water of andere vloeistof ter voorkoming van brand, elektrische schokken of ongelukken.

4. Extra goed opletten als het apparaat gebruikt wordt met kinderen in de buurt.

5. De stekker uit het stopcontact trekken als het apparaat niet gebruikt wordt of als het wordt schoongemaakt. Het apparaat laten afkoelen alvorens onderdelen aan te brengen of te verwijderen en alvorens het apparaat te reinigen

6. Het apparaat niet gebruiken als de kabel of stekker beschadigd is of als het apparaat niet goed werkt of kapot is. Het apparaat laten controleren of repareren bij het dichtstbijzijnde servicecentrum.

7. Door het gebruik van niet door de fabrikant aangeraden accessoires kan er schade aan dingen of letsel aan personen worden aangericht.

8. Het espresso-apparaat niet buiten gebruiken.

9. De kabel niet van de tafel laten hangen en niet met hete oppervlakken in aanraking laten komen.

10.Het espresso-apparaat uit de buurt van warmtebronnen houden.

11.Controleren of het espresso-apparaat in de stand 0 staat voor de stekker in het stopcontact te steken. Om het uit te zetten, het op 0 zetten en dan de stekker uit het stopcontact trekken.

12.Het apparaat alleen voor huishoudelijke doeleinden gebruiken.

13.Uiterst goed opletten tijdens het gebruik van de stoom.

DEZE GEBRUIKSAANWIJZING

BEWAREN

 36 

Beschrijving:

FIG. 01

1 Hoofdschakelaar / Aan lampje 2 Warm water / koffie schakelaar (pomp) 3 Lampje voor het bereiken van de juiste

temperatuur

4 Stoomschakelaar (temperatuur) 5 Rooster 6 Waterreservoir (verwijderbaar) 7 Kraanknop voor stoom/warm water 8 Stoom slang 9 Filterdrager 10 Filter (1 kopje of koffietablet) 11 Filter (2 kopjes) 12 Bakje 13 Perfecte crème schijf 14 Koffieuitloopsysteem 15 Afdichting 16 Douchekop 17 Aandrukker 18 Elektriciteitskabel en -stekker 19 Koffiemaatje

Aanwijzingen over de elektriciteitskabel

A Er wordt een nogal kort elektriciteitssnoer

geleverd om te voorkomen dat het in elkaar draait of dat u erover kunt struikelen.

B Er kan een verlengsnoer gebruikt worden. C Als u een verlengsnoer gebruikt, controleer

dan:

1 of de spanning die op het verlengsnoer

vermeld is minstens gelijk is aan de spanning van het apparaat;

2 of er een stekker aan zit met drie pinnen

met aarde (als het snoer van het apparaat van dit type is);

3 of het snoer niet van de tafel hangt opdat u

er niet over kunt struikelen.

NEDERLAND

Voorbereiding van het Espressoapparaat:

1. Verwijder het waterreservoir (6) en vul het met koud water. Zie FIG. 02.

BELANGRIJK: Na het reservoir weer aangebracht te hebben, controleren of de siliconeslangen zich in het reservoir bevinden. Verzeker u ervan dat hij niet in elkaar gedraaid is en niet geblokkeerd is.

1. De stekker (18) in een geschikt stopcontact steken (Zie Waarschuwingen punt 1)

2. De hoofdschakelaar (1) in stand 1 zetten. Dan gaat het aan lampje branden.

3. Controleren of de warm water / koffie schakelaar (2) en de stoomschakelaar (4) in stand 0 staan.

Inbedrijfstelling

Met deze procedure wordt de boiler met koud water gevuld.

Er wordt aangeraden deze procedure telkens te volgen als het apparaat voor de eerste maal gebruikt wordt.

Dit apparaat gebruikt een pomp voor de uitgifte van de koffie en wordt daarvoor automatisch gevoed. Plaats een leeg kopje onder het uitloopsysteem (14) zonder de filterdrager aan te brengen en zet de warm water / koffie

schakelaar (2) in de stand 1. Zo is het geluid van de pomp te horen die zo

geactiveerd wordt en na enkele seconden komt er water uit het uitloopsysteem (14).

 37 

NEDERLAND

Nadat het kopje gevuld is de warm water / koffie schakelaar (2) weer in stand 0 zetten.

Dan is het Gaggia apparaat klaar voor het gebruik.

N.B.: het kan gebeuren dat de pomp niet automatisch gevoed wordt door de aanwezigheid van een luchtbel.

Als er geen water uit het uitloopsysteem (14) mocht komen, als volgt te werk gaan:

a) Een kopje of een kan onder de stoompijp

(8) plaatsen.

b) Draai de knop (7) tegen de richting van de

klok in om de kraan voor stoom / heet water open te zetten en zet de stoomschakelaar (4) en de warm water / koffie schakelaar (2) in stand 1 om de pomp te activeren.

c) Na enkele seconden komt er water uit de

stoompijp. Laat ongeveer een kopje vol water weglopen. Sluit de stoom / warm water kraan en zet de warm water / koffie schakelaar en de stoomschakelaar (4) in stand 0.

Dan is het Gaggia apparaat klaar voor het gebruik. d) N.B.: Het lampje voor het bereiken van de

juiste temperatuur (3) blijft automatisch aanen uitgaan tijdens de opwarmingsperiode. Na het apparaat aangezet te hebben moet u ongeveer 6 minuten wachten voor een ideale opwarming alvorens het eerste kopje koffie te maken. Voor de volgende kopjes koffie staat het apparaat altijd klaar.

Nog een bijzondere eigenschap van dit apparaat is het antidrupsysteem waardoor het meeste gedruppel van het uitloopsysteem (14) vermeden wordt. Na een kopje met koffie gevuld te hebben kan dit evenwel iets druppelen door het natte koffiedik in de filterdrager.

Let op! Nooit de pomp aanzetten zonder water in het reservoir ter

voorkoming van schade aan de pomp zelf. Een onjuist gebruik van de pomp wordt niet door de garantie gedekt.

 38 

Wat u moet weten

1 De smaak van de espresso hangt af van de

hoeveelheid en het type gebruikte koffie. De bijzondere smaak van een koffieboon is van verschillende factoren afhankelijk maar de smaak en het aroma van de koffie zijn het resultaat van het systeem waarmee de koffiebonen gebrand worden.

De koffiebonen die langer en met hogere temperaturen gebrand zijn, zijn donkerder. Donkere koffiebonen geven meer aroma dan lichte koffiebonen.

2 Op de markt treft u verschillende kwaliteiten

koffie aan. Elk type branding wordt gekenmerkt door een mengsel bij een bepaalde temperatuur gebrande koffiebonen met een bepaald aroma.Er bestaan cafeïnevrije koffiesoorten met slechts 2% cafeïne. Probeer met uw espresso-apparaat één van de verschillende beschikbare koffiesoorten uit. Waarschijnlijk zult u een beter aroma ontdekken ten opzichte van het aroma van de tot nog toe gebruikte koffie.

3 Voor de espresso-apparaten met een pomp

moet fijn gemalen koffie gebruikt worden. Koop dit soort koffie of laat dit soort koffie malen. Gebruik bij voorkeur geen koffiemolen met messen omdat er dan te veel koffiepoeder vrijkomt en er hiermee een te onregelmatig koffiemengsel verkregen wordt.

4 Een echt kopje espresso herkent u aan de

donkere kleur, de rijke smaak en de typische crème.

5 Cappuccino is een speciale combinatie van

espresso koffie en opgeschuimde warme melk. Kan geserveerd worden met wat kaneel, nootmuskaat of cacao.

6 De espresso direct na het bereid te hebben

serveren.

7 De espresso in espressokopjes en de cap-

puccino in ontbijtkoppen serveren.

8 Het beste zou zijn de koffie net voor het

gebruik te malen. Vergeet niet dat de koffie gemalen moet worden voor espressoapparaten met pomp.

9 Er wordt aangeraden de gemalen of

ongemalen koffie in een hermetisch afgesloten verpakking in de diepvries te bewaren. Gemalen koffie absorbeert makkelijk geuren.

Hoe maakt u een lekker kopje espresso klaar

. De procedure die in het hoofdstuk

Voorbereiding beschreven is volgen.

2 Kies het juiste filter (10 of 11) en plaats het

in de filterdrager (9). Gebruik het kleine filter voor 1 kopje en het

grote filter voor 2 kopjes. Plaats dan de filterdrager (9) in het apparaat

en wacht tot het apparaat is opgewarmd.

3 Wacht tot het apparaat de juiste temperatuur

bereikt met de filterdrager in het apparaat (voorverwarmingstijd ongeveer 6 minuten).

Zet ondertussen de kopjes, de melk e.d. klaar.

4 Nadat het apparaat is opgewarmd, de

filterdrager (9) verwijderen en met behulp van het koffiemaatje met gemalen koffie vullen.

Gebruik 1 maatje voor ieder kopje koffie. Niet te veel vullen. Aandrukken met het speciale aandrukkertje

(17). Niet te veel aandrukken.

5 Maak de rand van de filterdrager (9) schoon.

Plaats de filterdrager in het apparaat met een beweging van 45° naar links.

Draai hem dan naar rechts om hem op zijn plaats te blokkeren. De handgreep van de filterdrager moet loodrecht op het apparaat staan of iets naar rechts.

6 Zet één of twee kopjes onder de filterdrager.

Zet de warm water / koffie schakelaar (2) op 1. De koffie begint in de kopjes te lopen.

7 Wanneer de kopjes voor 3/4 vol zijn de

koffieschakelaar weer in de stand 0 zetten. De sterkte van de koffie hangt af van de

hoeveelheid water. Een lekker kopje koffie dat volgens de juiste

procedure bereid is moet bedekt zijn met de typische bruine crème.

Raadpleeg anders In geval van

storingen. 8 Pak de kopjes en serveer ze. 9 Om nog een kopje koffie te maken de

filterdrager langzaam en voorzichtig

verwijderen door hem naar links te draaien.

 39 

NEDERLAND

Let erop u niet te branden aan het water dat op het koffiedik is achtergebleven. Er zal wat water blijven druppelen na de filterdrager verwijderd te hebben. Dit komt door de druk van het water in het systeem. Verwijder het koffiedik uit het filter. Om nog meer koffie klaar te maken de punten van 4 tot 8 herhalen.

OPTIONEEL

Perfecte crème schijf (13)

Plaats, voor het perfect functioneren van de Schijf voor de perfecte crèmelaagcrema, het metalen rondje goed op de daarvoor bestemde plek. Er wordt aanbevolen de Perfecte crème schijf dagelijks schoon te maken voor het gebruik, om te voorkomen dat de doorgangsopening verstopt raakt. Gebruik, indien nodig, een speld om de opening open te maken. Als de koffie niet goed gemalen is wordt er door het gebruik van de perfecte crème schijf voor de typische crème van de espresso gezorgd.

N.B.: Gebruik de perfecte crème schijf alleen met het grote filter voor twee kopjes.

Hoe maakt u een lekkere kop cappuccino klaar:

Zorg ervoor dat, voor de cappuccino klaar te maken, al wat u nodig heeft onder handbereik staat, zoals de voor de helft met koude melk gevulde kan (of kop) en de cappuccinokoppen.

Melk opschuimen

De dichtheid van de opgeschuimde melk hangt af van het vetgehalte van de melk. Met de stoom slang (8) wordt al het gewenste schuim gemaakt zonder de melk te laten koken.

Na twee of drie keer proberen en wat inzet zult u al vlug een expert worden in de bereiding van cappuccino. Plaats de stoom slang iets naar buiten opdat de kan aangebracht kan worden zonder tegen de basis van het espressoapparaat te stoten.

1 Maak espresso klaar in grote koppen zoals

reeds gespecificeerd is.

NEDERLAND 2 Zet de stoomschakelaar (4) op 1. 3 Na 15-20 seconden en wanneer het lampje

voor het bereiken van de juiste temperatuur (3) gaat branden, de voor de helft met koude melk gevulde kan onder de stoompijp plaatsen. Zie Fig. 03.

4 Draai de knop van de stoomkraan (7)

langzaam tegen de richting van de klok in om de stoom eruit te laten komen.

BELANGRIJK: De druk van de stoom neemt toe naarmate u de knop omdraait.

N.B.: Gelieve nooit de distributie langer dan 60 sekonden uit te voeren.

5 Draai de kan in het rond en let erop dat het

uiteinde van de stoompijp net in de melk steekt wanneer het schuim zich begint te vormen. Laat de melk niet koken.

6 Na eenmaal de gewenste schuim verkregen

te hebben, de stoomknop in de richting van de klok draaien om de uitgifte van de stoom te onderbreken en de kan verwijderen. De stoomschakelaar (4) op 0 zetten.

7 Giet de opgeschuimde melk op de koffie.

Garneren met kaneel, cacao of nootmuskaat.

Serveren.

8 N.B.: om direct weer koffie klaar te kunnen

maken moet u de boiler met water vullen om het op de juiste temperatuur te brengen. Anders kan de koffie aangebrand smaken.

Plaats een leeg kopje op het rooster. De filterdrager niet aanbrengen. Zet de warm water / koffie schakelaar (2) op 1 en laat het kopje vol water lopen.

Zet de koffieschakelaar in stand 0. Nu kunt u weer een kopje koffie klaarmaken.

Hoe maakt u heet water

1 Volg de procedure die beschreven is in het

hoofdstuk Voorbereiding. 2 Zet de hoofdschakelaar (1) op 1. 3 Wacht 6 minuten opdat het espresso-

apparaat op de juiste temperatuur kan

komen. 4 Zet een kan onder de stoom slang (8).

5 Draai de stoomknop (7) langzaam tegen de

richting van de klok en zet de warm water / koffie schakelaar op 1 in opdat er warm water uit kan komen.

N.B.: Gelieve nooit de distributie langer dan 60 sekonden uit te voeren.

6 Als u de gewenste hoeveelheid warm water

verkregen heeft de stoomknop weer in de richting van de klok draaien en de warm water / koffie schakelaar op 0 zetten om de uitgifte van het water te onderbreken. Verwijder dan de kan.

7 N.B.: Als u direct na warm water afgetapt

te hebben koffie klaar wilt maken, moet de temperatuur van de boiler van het apparaat op de juiste temperatuur gebracht worden voor het klaarmaken van de koffie. Zo voorkomt u dat de koffie onaangenaam aangebrand smaakt.

Zet een leeg kopje op het rooster en breng de filterdrager niet aan.

Zet de warm water / koffie schakelaar (2) op 1. Vul het kopje met water. Zet dan de koffieschakelaar weer op 0.

Maak dan de koffie klaar.

Aanwijzingen voor de reiniging:

1 BELANGRIJK: Reinig de stoompijp na hem

in de melk ondergedompeld te hebben ter voorkoming dat de spuitmond en de luchtopening verstopt raken en om de melkafzetting aan de buitenkant niet hard te laten worden.

Gebruik een vochtige doek om het uiteinde van de stoompijp schoon te maken en open de stoomknop.

Laat één of twee seconden stoom vrijkomen om de stoompijp vrij te maken.

Maak de buitenkant van de stoompijp schoon. Gebruik, indien nodig, een naald om de opening voor de stoomstraal schoon te maken.

2 Maak de filterdrager en het filter met lauw

water regelmatig schoon.

 40 

3 Maak het hoofddeel van het apparaat met

een vochtige doek schoon. 4 Verwijder het bakje en het rooster (5, 12) en

was ze af met water. Geen schuurmiddelen

gebruiken. 5 Maak de afdichting (15) in het

koffieuitloopsysteem (14) schoon.

Deze schoonhouden. 6 Draai de douchekop (16) regelmatig,

afhankelijk van het gebruik, los en maak

hem schoon. 7 Als het apparaat gedurende een lange

periode niet gebruikt wordt, het water uit

de boiler verwijderen door de warm water

/ koffie schakelaar op 1 te zetten en een

hoeveelheid water uit de stoompijp te laten

lopen gelijk aan twee koppen cappuccino.

Doe dit alleen na het reservoir met koud

water gevuld te hebben. Zet de pomp nooit

aan als er geen water aanwezig is. 8 N.B.: Het is normaal dat een espresso-

apparaat af en toe stoom vrijlaat of water

druppelt daar de druk van het water tijdens

het gebruik verandert.

Vergeet niet het bakje (12) te legen.

NEDERLAND

Ontkalken:

Op plaatsen waar het water erg kalkrijk is, wordt de werking van het apparaat hierdoor beïnvloed.

Maak ongeveer om de twee maanden (afhankelijk van het gebruik en van de eigenschappen van het water) het apparaat schoon met de speciale Gaggia ontkalker (volg de aanwijzingen die hierop vermeld zijn).

Verwijder de douchekop (16) en maak hem schoon.

Giet de oplossing in het reservoir en zet de pomp gedurende 15 seconden aan. Laat de oplossing gedurende enkele seconden in het koffieuitloopsysteem en in de stoompijp lopen. Wacht 20 minuten en herhaal dan de handeling tot de hele oplossing gebruikt is.

Spoel het apparaat door met koud water. Plaats de douchekop (16) weer.

N.B.: Storingen veroorzaakt door kalkaanslag zijn niet gedekt door de garantie. De gebruiker mag geen enkel ander onderhoud aan het apparaat verrichten.

Gebruik de Gaggia ontkalker voor de beste resultaten.

 41 

Let goed op de stoom slang niet aan te raken:

deze zou erg heet kunnen zijn!

NEDERLAND

In geval van storingen

Probleem: Controleren:

Er komt geen koffie uit het apparaat. Of er water in het reservoir zit.

Of het filter niet verstopt is door te fijn gemalen koffie of doordat de koffie te veel is aangedrukt.

Of de douchekop schoon is.

De koffie loopt te snel uit het apparaat. Of de koffie niet te grof gemalen is.

Of de koffie wel met de aandrukker aangedrukt is.

De pomp maakt te veel lawaai. Of er water in het reservoir zit.

Of de pomp gevoed is. Of de koffie niet te grof gemalen is.

Er lekt te veel water uit de filterdrager. Of de filterdrager goed is aangebracht.

Of de afdichting niet vuil of versleten is. Of er geen koffieresten op de rand van de

filterdrager aanwezig zijn.

De espresso heeft weinig crème. Of de koffie niet te grof gemalen is.

Of de koffie wel met de aandrukker aangedrukt is. Of de koffie niet te oud of droog is.

De koffie is te koud. Of het apparaat opgewarmd is (6 minuten).

Of de koffie niet te grof gemalen is.

De melk wordt niet voldoende opgeschuimd. Of de stoom slang en/of luchtopening niet

verstopt zijn. Of de melk niet te warm is.

 42 

Agradecemos pela escolha

Com esta maquina torna-se possível apreciar um gostoso café ou cappuccino na sua casa.

O espresso vem preparado fazendo filtar rapidamente água sob pressão e aquecida à temperatura correta com uma mistura finemente tostada.

Uma bomba de alta prestação constitue o coração da maquina espresso.

O fluxo da água vem comandado por um interruptor.

ADVERTENCIA:

A maquina espresso foi estudada exclusivamente para o uso domestico.

Qualquer intervenção de assistencia ou conserto exceto as operações de limpeza e normal manutenção, deve ser efetuada por pessoal tecnico autorizado.

1. Controlar que a voltagem indicada na

etiqueta corresponda à sua.

2. Nunca utilizar água morna ou quente para

encher o tanque da água. Usar somente

água fria.

3. Não mexer com as mãos as partes quentes

da maquina e o cabo de alimentação du-

rante o funcionamento.

4. Não utilizar detergentes corrosivos ou

apetrechos que podem provocar riscos. E

suficiente um pano macio molhado com água.

5. Utilizar água mineral natural para impedir

a formação de calcário.

6. Não mergulhar a maquina na água.

PORTUGAL

PRECAUÇÕES

IMPORTANTES

Durante o utilizo dos eletrodomesticos é aconselhavel tomar algumas precauções para limitar a possibilidade de incendios, choques elétricos e/ou acidentes.

1 Ler atentamente as instruções e informações

deste manual e de outros folhetos contidos na embalagem antes de utilizar e acionar a

maquina espresso. 2 Não tocar as superficies quentes. 3 Não imerger cabo, tomadas ou corpo da

maquina em água ou outro liquido para evi-

tar incendios, choques elétricos ou acidentes. 4 Prestar particular atenção quando se utiliza

a maquina em presencia de crianças. 5 Tirar a tomada quando a maquina não vem

utilizada ou durante as operações de

limpeza.

Deixá-la esfriar antes de inserir a tomada

ou de remover as peças e antes de efetuar a

limpeza. 6 Não utilizar a maquina com cabo ou tomada

estragados ou em caso de avaria ou rupturas.

Neste caso enviar a maquina para um cen-

tro de assistencia especializado. 7 O utilizo de peças não originais pode cau-

sar danos à coisas ou pessoas. 8 Não utilizar a maquina em lugares abertos. 9 Não deixar que o cabo pendure da mesa ou

toque as superficies quentes. 10 Por a maquina longe das fontes de calor. 11 Controlar que a maquina esteja em posição

0 antes de introduzir a tomada. Para

apagá-la, posicionar no 0 e desligar a

tomada. 12 Utilizar a maquina só para uso domestico. 13 Prestar particular atenção durante o uso do

vapor.

GUARDAR ESTAS INSTRUÇÕES

 43 

PORTUGAL

DESCRIÇÃO

FIG. 01

1 Interruptor principal/Espia ligamento 2 Interruptor água quente/café (bomba) 3 Espia temperatura correta 4 Interruptor vapor (temperatura) 5 Grelha 6 Tanque água (extraível) 7 Manopula vapor/água quente 8 Tubo vapor 9 Portafiltro

10 Filtro (1 xícara ou pastilha de café) 11 Filtro (2 xícaras) 12 Recipiente 13 Disco creme perfeito 14 Grupo distribuidor café 15 Vedação da copa 16 Ducha 17 Espatula para comprir o café 18 Cabo e tomada alimentação 19 Medidor

Preparação da maquina para café Espresso:

1. Extrair o tanque água (6) e enché-lo de água

fria. Ver FIG. 02

IMPORTANTE: Uma vez re-inserido o

tanque, verificar que os tubos de silicone

estejam no interno do tanque e que não

sejam contortos ou blocados.

2. Introduzir a tomada (18) num ponto

apropriado (Cfr.Advertencia ponto 1)

3. Por o interruptor principal (1) na posição

1. A espia de ligamento ilumina-se.

Controlar que o interruptor água quente/

café (2) e o do vapor (4) estejam na posição

0.

Por em funcionamento

Este è o processo para o enchimento do tanque com água fria.

Aconselhamos seguir estas indicações cada vez que a maquina vem utilizada pela primeira vez.

Instruços sobre o cabo eletrico

A O cabo eletrico fornecido é curto para faci-

litar o uso e para impedir que prenda-se em outros objetos.

B Podem ser utilizados prolongamentos mas

prestando muito cuidado. C Se utilizar um prolongamento controlar: 1 que a voltagem do prolongamento seja

igual à do eletrodomestico. 2 que seja dotado de uma tomada com tres

pin com ponto de terra (seja o cabo do

eletrodomestico deste tipo); 3 que o cabo não pendure da mesa para não

tropecar

Utilizando uma bomba para a distribuição do café, esta maquina é dotada de um sistema autopuxante. Por a xícara debaixo do grupo distribuidor (14) sem introduzir o portafiltro e posicionar o interruptor água quente/café (2) na posição 1.

E possível ouvir o som do acionamento da bomba e depois de alguns segundos a água sae do grupo distribuidor. (14).

 44 

Quando a xícara estiver cheia por o interruptor água quente/café (2) na posição 0.

A maquina Gaggia está assim pronta para o uso.

NOTA: pode acontecer que o auto-enxerto da bomba não funcione temporaneamente por causa de uma bolha de ar.

Se por isto não sair água do grupo distribuidor (14) precisa:

a) Colocar a xícara debaixo do biquinho vapor

(8). b) Virar a manopula (7) no sentido ante-horário

para abrir o dispositivo de distribuição

vapor/água quente e posicionar o interruptor

vapor (4) e o interruptor água quente/café

(2) na posição 1 para ativar a bomba. c) Depois de poucos segundos, a água sae do

dispositivo vapor. Deixar sair mais ou menos

uma xícara de água. Fechar o dispositivo

do distribuidor vapor/água quente e por o

interruptor água quente/café e o interruptor

vapor /4) na posição 0. A maquina Gaggia está agora pronta para o

uso. d) N.B.: A espia da temperatura correta (3)

continuarà a ligar-se e desligar-se automa-

ticamente durante a fase de aquecimento.

Depois de ter ligado a maquina, para o

primeiro café, esperar mais ou menos 6

minutos para o aquecimento ideal, para os

sucessivos cafés a maquina estarà sempre

pronta

Outra importante carateristica é o sistema anteesgotamento que elimina quase todo o problema do grupo distribuidor (14).

Depois da distribuição do café é possível que se verifique um leve gotamento por causa dos fundos de café molhados que estão no portafiltro.

Atenção! Nunca acionar a bomba sem água no tanque. Isto poderia pro-

vocar danos à bomba. O utilizo não correto da bomba não está previsto na garantia.

PORTUGAL

Cosa dovete sapere

1 O sabor do espresso depende da

quantidade e do tipo de café utilizado. O particular sabor depende de muitos

fatores mas o gosto e o aroma são o resultado do processo de tostagem

Quanto mais tempo o café vem tostado e quanto mais alta é a temperatura quanto mais o café apresenta uma côr escura. Os mais aromaticos são os cafés mais escuros.

2 Existem no mercado muitas qualidades de

café. Cada tipo de tostagem vem caraterizado por uma mistura de graos tostados com uma temperatura particular e com um particular aroma.

Existem decafeinados com o 2% somente de cafeina. Aconselhamos esperimentar um dos vários tipos de café vendidos. E possível assim descubrir o aroma mais agradavel.

3 As maquinas espresso de bomba precisam

de uma mistura muito fina. Na hora de comprar o café pedir este tipo de mistura. Se desejar moer o café em casa é melhor utilizar um moedor de molas que um de lámina porqué produz muito pó de café e uma mistura irregular.

4 O verdadeiro espresso é reconhecível pela

cor escura, o gosto rico e o tipico creme.

5 O cappuccino é uma combinação de café

espresso e leite quente emulsionado. Pode ser servido com uma pulverização de

canela, noz moscada ou cacau.

6 Servir o café imediatamente depois da

preparação.

7 Servir o café espresso em xícaras de café e

o cappuccino em xícaras maiores.

8 Seria bom moer o café imediatamente antes

do uso. Não esquecer que deve ser moido para a maquina espresso de bomba.

9 E bom conservar o café moido ou em graos

em jarras hermeticas no freezer. O café moido absorbe facilmente os cheiros.

 45 

PORTUGAL

Como prepar um bom Espresso

1 Seguir o processo descrito no capitulo

Preparação.

2 Escolher o filtro correto (10 ou 11) e introduzi-

lo no portafiltro (9). Utilizar o filtro pequeno para 1 xícara e o

grande para 2 xícaras. Introduzir depois o portafiltro (9) na

maquina e esperar que esquente.

3 Esperar que a maquina alcance a tempera-

tura correta com a copa portafiltro inserida (tempo de aquecimento de aproximadamente 6 minutos).

Preparar no entanto xícaras, café com leite, etc.

4 Depois do aquecimento, tirar o portafiltro

(9) e enché-lo com café moido utilizando o medidor.

Considerar um medidor por cada xícara de café.

Não encher demais. Premer com o pressino (17). Não premer

demais.

5 Limpar a borda do portafiltro (9) de

eventuais residuos de café. Introduzir o portafiltro na maquina com um movimento de 45° à esquerda.

Virar depois à direita para blocá-lo em posição. A alavanca do portafiltro deve estar em posição perpendicular à maquina ou levemente à direita.

6 Por uma ou duas xícaras debaixo do

portafiltro. Posicionar o interruptor água quente/café (2) sobre 1. O café começa sair.

7 Quando as xícaras estão cheias por 3/4

posicionar o interruptor café na posição 0.

O café serà quanto mais forte quanto mais água estiver.

Um bom café preparado segundo as instruções apresentarà o tipico creme marrom.

Em caso contrario consultar Em caso de malfuncionamento.

8. Tirar as xicaras e servir.

9 Preparar outro café, tirar lentamente e com

cuidado o portafiltro mexendo-o à esquerda. Prestar atenção a não queimarse com a água nos fundos de café. Uma vez tirado o portafiltro continua a sair um pouco de agua. Isto por causa da pressão da água no sistema. Tirar os fundos do filtro. Para prepar outro café, repetir as fases de 4 até 8.

OPTIONAL

Disco creme perfeito (13)

Para um melhor funcionamento do Disco creme perfeito inserir completamente a arruela de metal na sede apropriada.

Aconselhamos limpar o Disco creme perfeito todos os dias, antes do uso, para evitar que o furo de passagem obture-se. Se for necessario utilizar um alfinete para limpá-lo.

Quando a moagem do café não está correta, o utilizo do disco creme perfeito produz o tipico creme do espresso.

N.B.: utilizar o disco creme perfeito só com o filtro grande para 2 xícaras.

Como prepar um gostoso cappuccino:

Antes de preparar o cappuccino controlar de ter todo o necessario ao alcance como por exemplo a xícara cheia por metade de leite frio

Emulsionar o leite

A densidade do leite emulsionado depende do conteudo de graxas do leite. O tubo vapor (8) produz toda a emulsão necessaria sem levar o leite até a ebolição.

Com um pouco de treinamento é possível tornarse expertos na preparação do cappuccino.

Deslocar levemente para o externo o tubo vapor para poder inserir uma carafe sem bater na base da maquina espresso.

1 Preparar o espresso em xicaras grandes

como jà indicado.

 46 

2 Posicionar o interruptor vapor /4) sobre

1

3 Depois de 15-20 segundos e quando a

espia da temperatura ilumina-se (3), colocar a carafe cheia por metade com leite frio debaixo do biquinho do vapor. Ver fig. 03.

4 Virar lentamente a manopula da torneira de

distribuição vapor (7) no sentido antehorario para deixar sair o vapor.

IMPORTANTE: A pressão do vapor aumenta virando a manopula.

N.B.: Aconselha-se uma distribuição máxima de 60 segundos.

5 Virar a carafe com movimento circular pre-

stando atenção que a extremidade do biquinho vapor esteja um pouco mergulhada no leite quando começa a formação da emulsão. Não ferver o leite.

6 Uma vez obtida a emulsão desejada, virar

no sentido horario a manopula vapor para interromper a distribuição do vapor e tirar a jarra. Posicionar o interruptor vapor (4) sobre 0.

7 Por o leite emulsionado no café. Enfeitar

com canela, cacau, noz moscada. Servir.

8 N.B.: para preparar imediatamente outro

café, encher o tanque com água para levalo à temperatura correta. Caso contrario, o café poderia ter sabor de queimado.

Por uma xicara vazia sobre a grelha. Não inserir o portafiltro. Posicionar o interruptor água quente/café (2) sobre 1 deixando encher a xicara com água.

Por o interruptor café na posição 0. Agora é possível preparar outro café.

Como preparar água quente

1 Seguir o precesso descrito no capitulo

Preparação.

2 Posicionar o interruptor principal (1) sobre

1.

3 Esperar 6 minutos para que a maquina

alcance a temperatura correta.

4 Colocar uma carafe debaixo do tubo vapor (8).

PORTUGAL

5 Virar com lenteza a manopula vapor (7) no

sentido ante-horario e posicionar o interruptor água quente/café sobre 1 para permitir a distribuição de água quente.

N.B.: Aconselha-se uma distribuição máxima de 60 segundos.

6 Uma vez obtida a quantidade de água

quente desejada, virar a manopula vapor no sentido horario e posicionar o interruptor água quente/café sobre 0 para interromper a distribuição. Tirar a carafe.

7 N.B.: Se se desejar preparar um café logo

depois da distribuição de água quente, levar a temperatura do tanque da maquina à temperatura correta para a preparação do café e não obter um desagradavel sabor de queimado.

Colocar uma xícara sobre a grelha e não inserir o portafiltro.

Posicionar o interruptor água quente/café (2) sobre 1. Deixar encher a xícara. Posicionar depois o interruptor café sobre 0.

Preparar agora o café.

Instruções para a limpeza:

1. IMPORTANTE: Limpar o biquinho do

vapor depois da imersão no leite para evitar de obstruir o biquinho e o furo do ar e para não endurecer os depositos de leite externos.

Utilizar um pano humido para limpar a extremidade do biquinho e abrir a valvula de distribuição vapor.

Deixar sair o vapor por um ou dois segundos para limpar o biquinho.

Limpar o externo do biquinho vapor. Se for necessário utilizar um alfinete para limpar o furo do jato de vapor.

2. Limpar o portafiltro e o filtro com água morna e com regularidade.

 47 

PORTUGAL

3 Limpar o corpo maquina com um pano

humido.

4 Extrair o recipiente e a grelha (5, 12) e lavá-

las com água. Não usar abrasivos.

5 Limpar a vedação (15) no interno do grupo

de distribuição café (14). Manté-la limpa.

6 Soltar e limpar periodicamente, em relação

à frequencia de uso, a ducha (16)

7 Se a maquina não for utilizada por longas

temporadas, remover a água no tanque posicionando sobre 1 o interruptor ágau quente/café e deixando sair pelo biquinho uma quantidade de água igual a duas xícaras de cappuccino.

Executar esta operação só depois de ter enchido o tanque com água fria. Nunca acionar a bomba sem água.

8 N.B.: E normal que uma maquina deixe

sair vapor ou gotas de água de tanto em tanto porque a pressão da água muda durante o uso.

Não esquecer de esvaziar o recipiente (12)

Decalcificação:

Em lugares com água particularmente calcarea, o funcionamento da maquina pode ser comprometido.

Limpar cada dois meses aproximadamente (segundo o uso e as carateristicas da água) a maquina com o aposito decalcificador Gaggia (seguir as instruções)

Extrair a ducha (16) e limpá-la. Por a solução no tanque e ativar a bomba por

15 segundos. Deixar fluir a solução no grupo de distribuição café e no biquinho vapor por alguns segundos. Atender 20 minutos e repetir a operação até utilizar toda a solução.

Enxaguar a maquina deixando fluir a água fria. Recolocar a ducha (16)

N.B.: Avarias devidas ao acumulo de calcário não estão contemplados pela garantia. O usuario não deve efetuar nenhum serviço de manutenção.

Utilizar o decalcificador Gaggia para obter os melhores resultados

 48 

Prestar atenção a não tocar o tubo vapor: poderia

ser muito quente!

PORTUGAL

Em caso de malfuncionamento

Problema Controlar

Falta distribuição café Que haja água no tanque.

Que o filtro não esteja obstruido porque a mistura é fina demais ou o café pressado demais.

Que a ducha esteja limpa.

A distribuição do café é rapida demais. Que o café não seja moida grossa demais

Que o café seja comprimido com a espatula

A bomba faz muito barulho Que haja água no tanque.

Que a bomba esteja acionada Que o café não seja moido grosso demais

Excessiva perda de água do portafiltro Que o portafiltro seja inserido corretamente

Que a vedação não seja suja ou consumida Que não hajam residuos de café na borda do

portafiltro.

O espresso tem pouco creme Que o café não seja moido grosso demais

Que o café seja comprimido com a espatula Que o café não seja velho ou seco demais

O café é frio demais Que a maquina não seja aquecida (6 min)

Que o café não seja moido grosso demais

O leite não vem emulsionado Que o tubo vapor e/ou furo de ar não estejam suficientemente obturados.

Que o leite não esteja quente demais.

GAGGIA Cubika User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
