Gaggenau
en-us Installation Instructions
fr-ca Instructions d’installation
2
19

Dishwasher

Lave–vaisselle
Page 2

en-us

Table of contents

1 IMPORTANT SAFETY INSTRUCTIONS.................... 3
1.1 Safety definitions....................................................... 3
1.2 General information................................................... 3
1.3 Safe Installation ........................................................ 3
1.4 Electrical safety......................................................... 3
1.5 State of California Proposition 65 Warnings .............. 4
2 Before you begin....................................................... 5
2.1 Inspect the Dishwasher............................................. 5
2.2 Parts Included........................................................... 5
2.3 Tools and Parts Needed ........................................... 5
2.4 Pre-install Checklist................................................... 6
2.5 Electrical Requirements ............................................ 6
2.6 Cabinet Requirements .............................................. 7
3 Installation Preparation ............................................ 7
4 Installation Procedure .............................................. 8
4.1 Pre-level the Dishwasher .......................................... 8

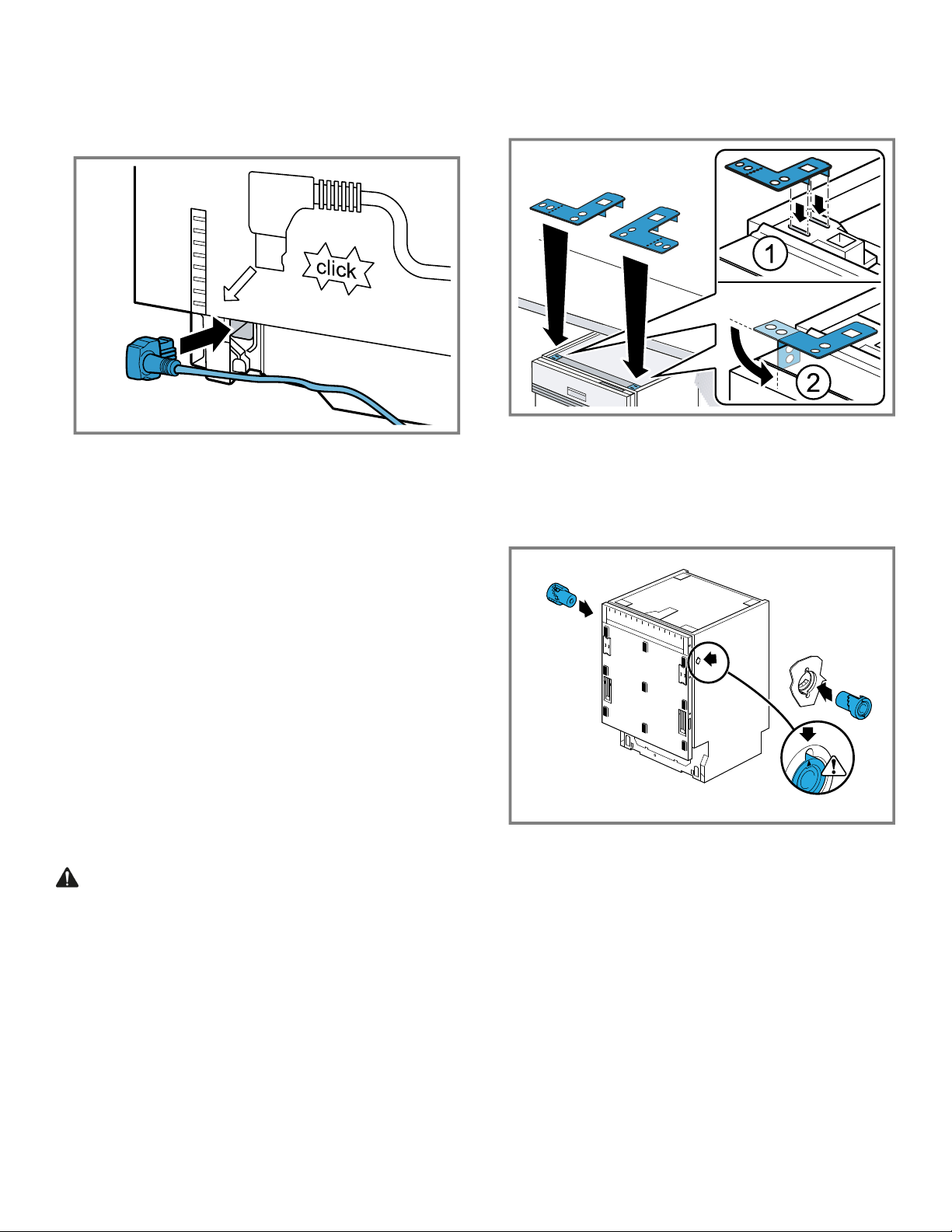

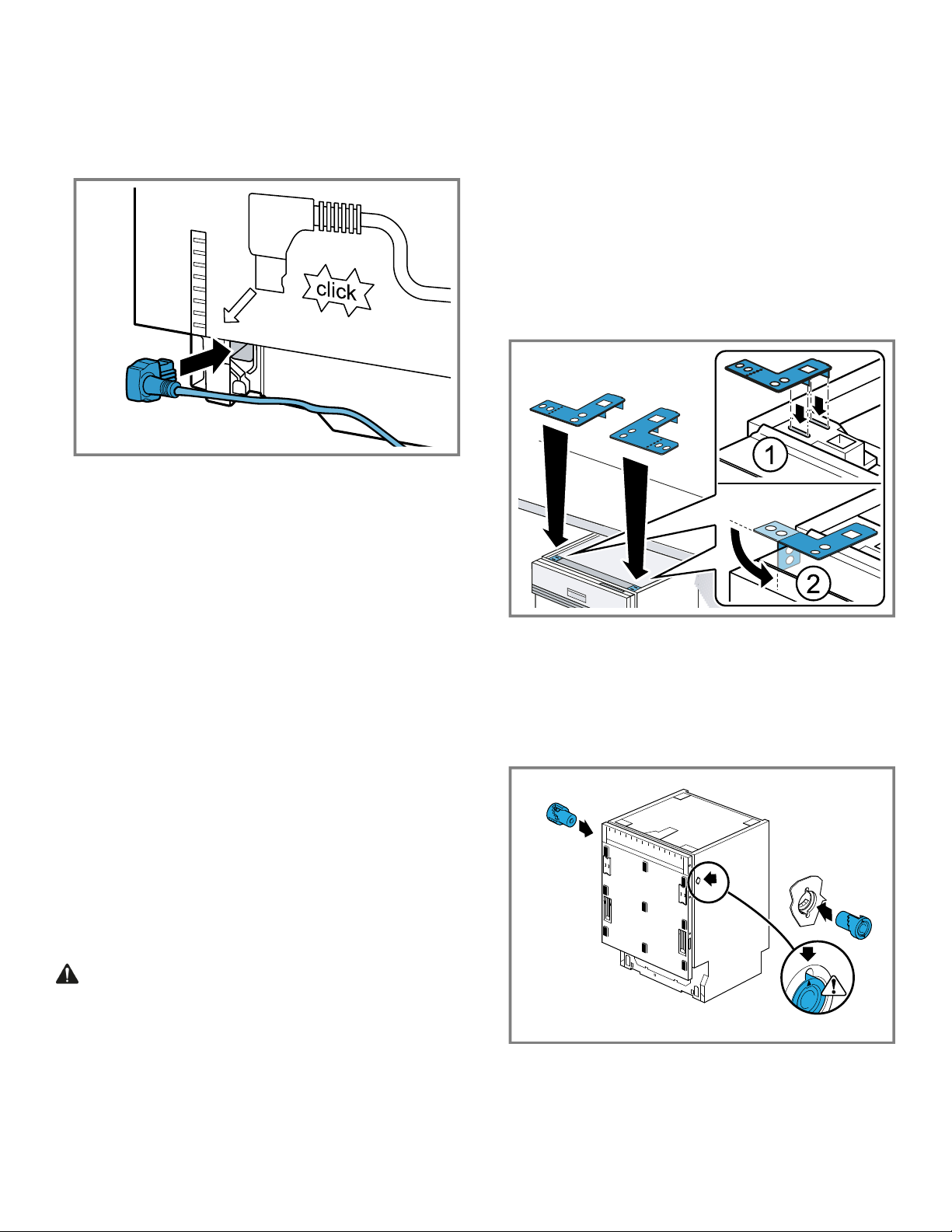

4.2 Attach Power Cord.................................................... 9
4.3 Mounting Brackets Vario Hinge................................. 9

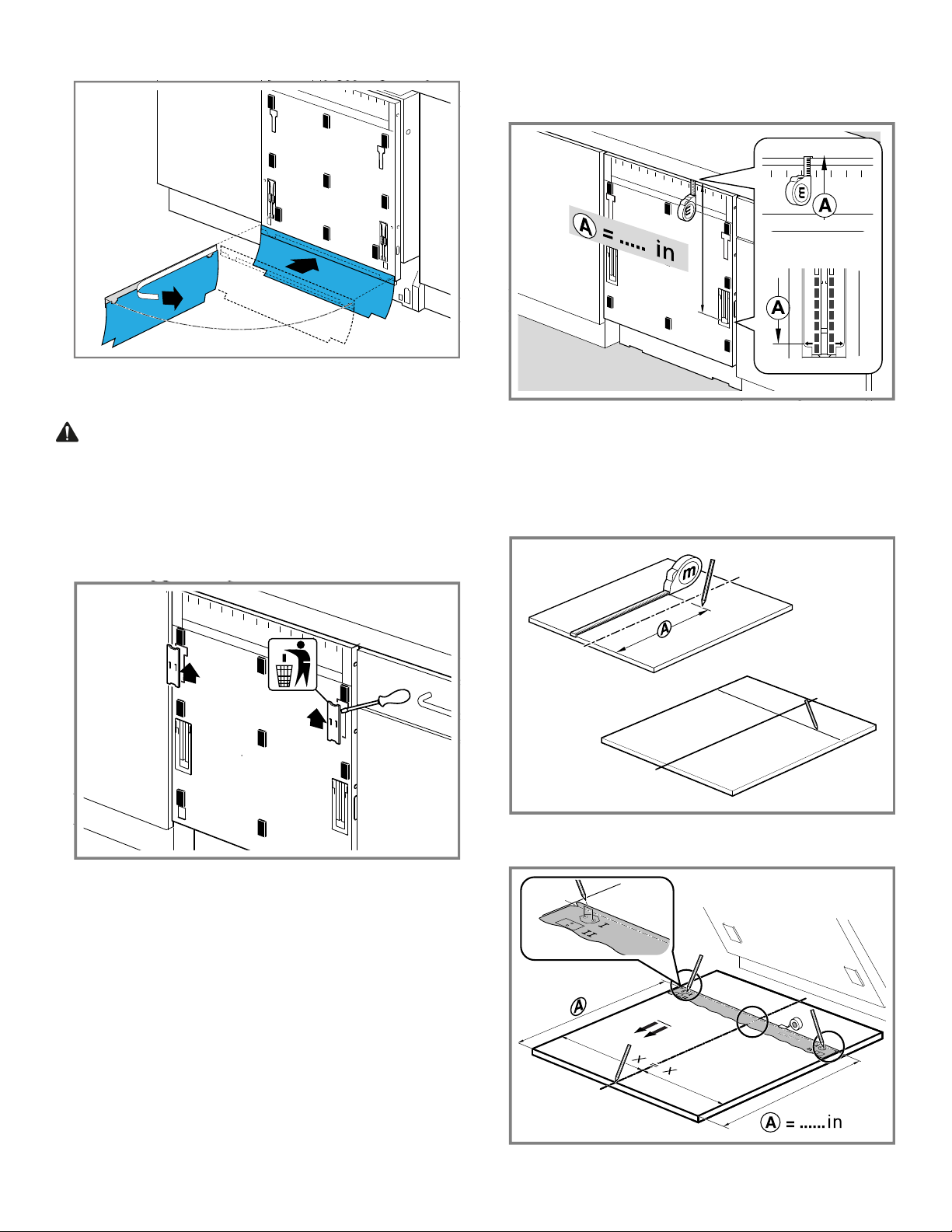

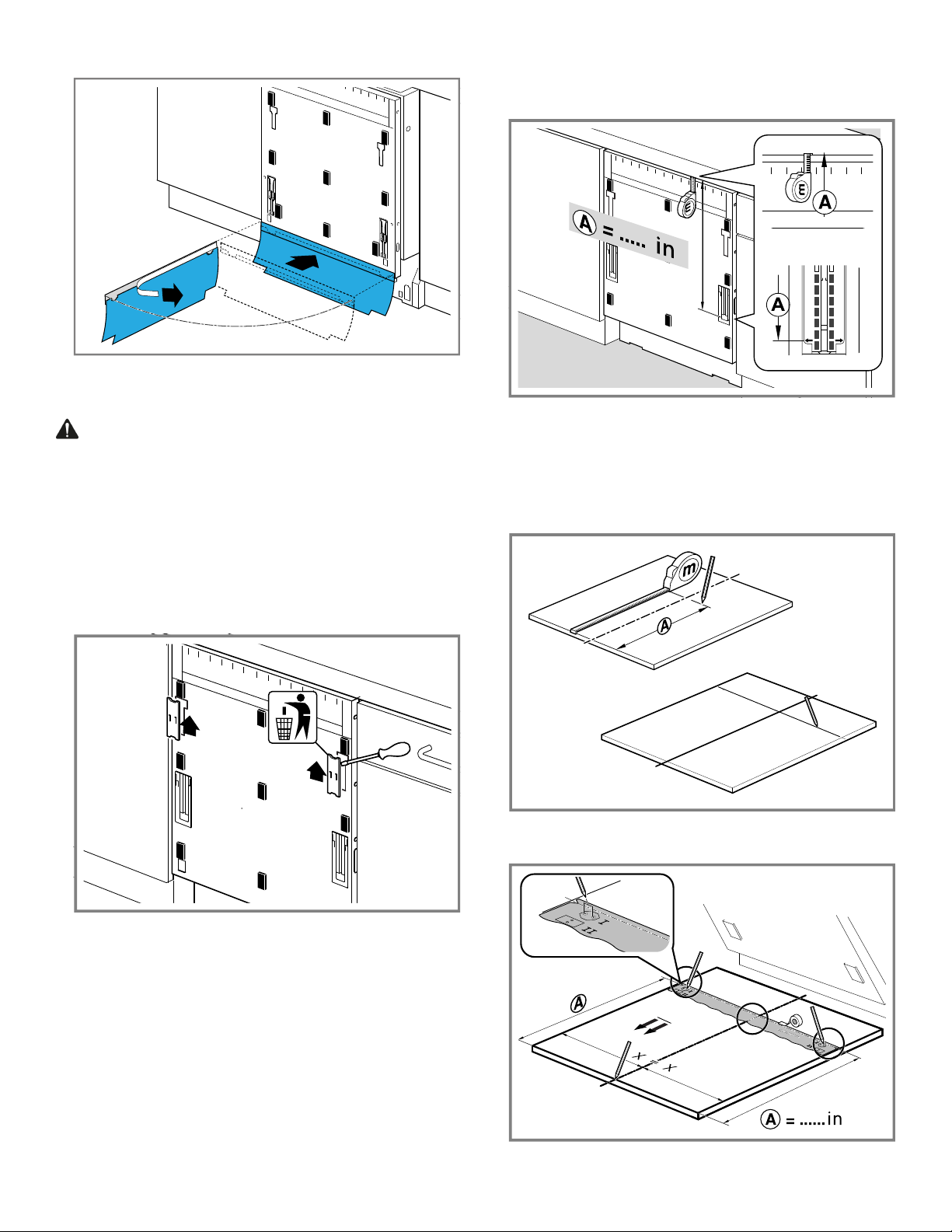

4.4 Attaching the Apron................................................... 9

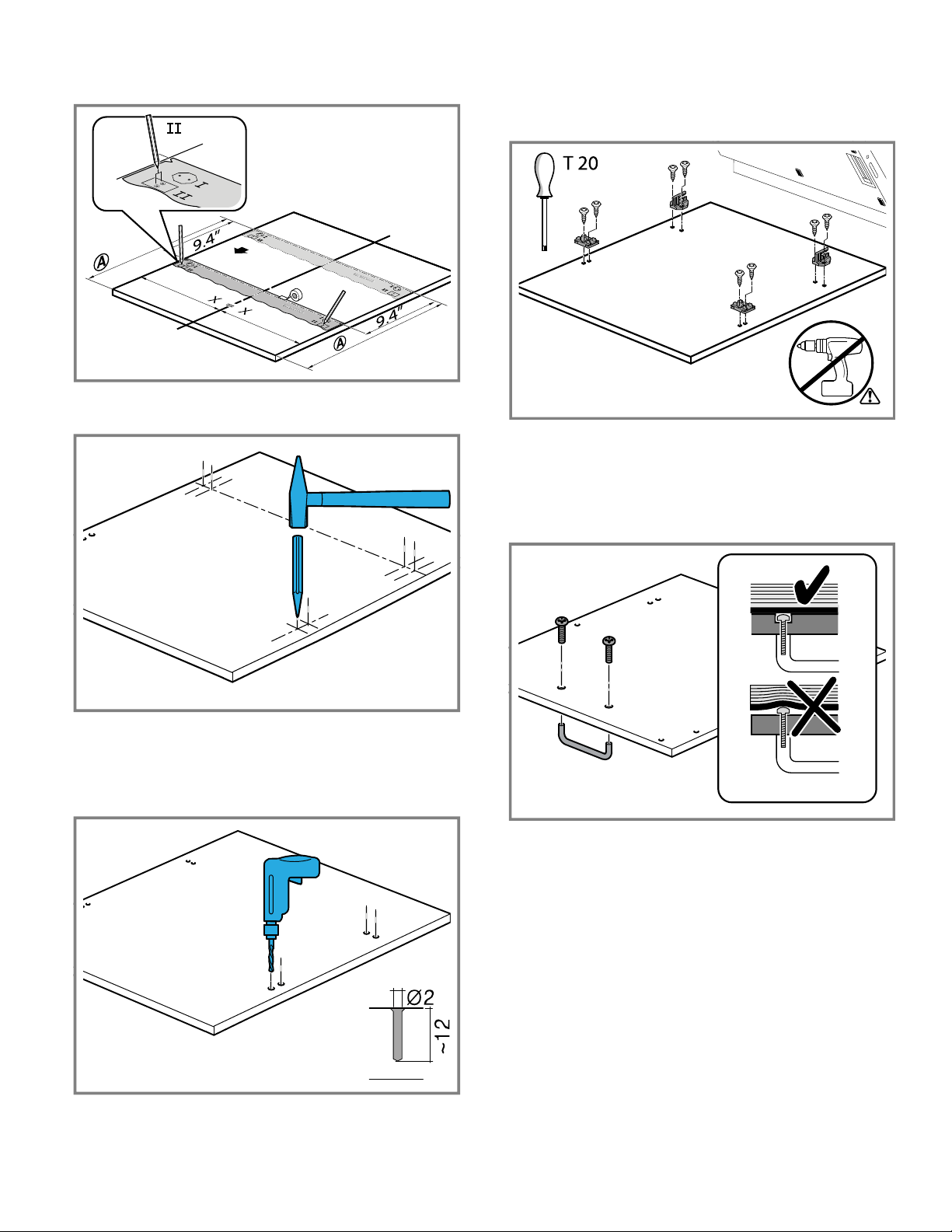

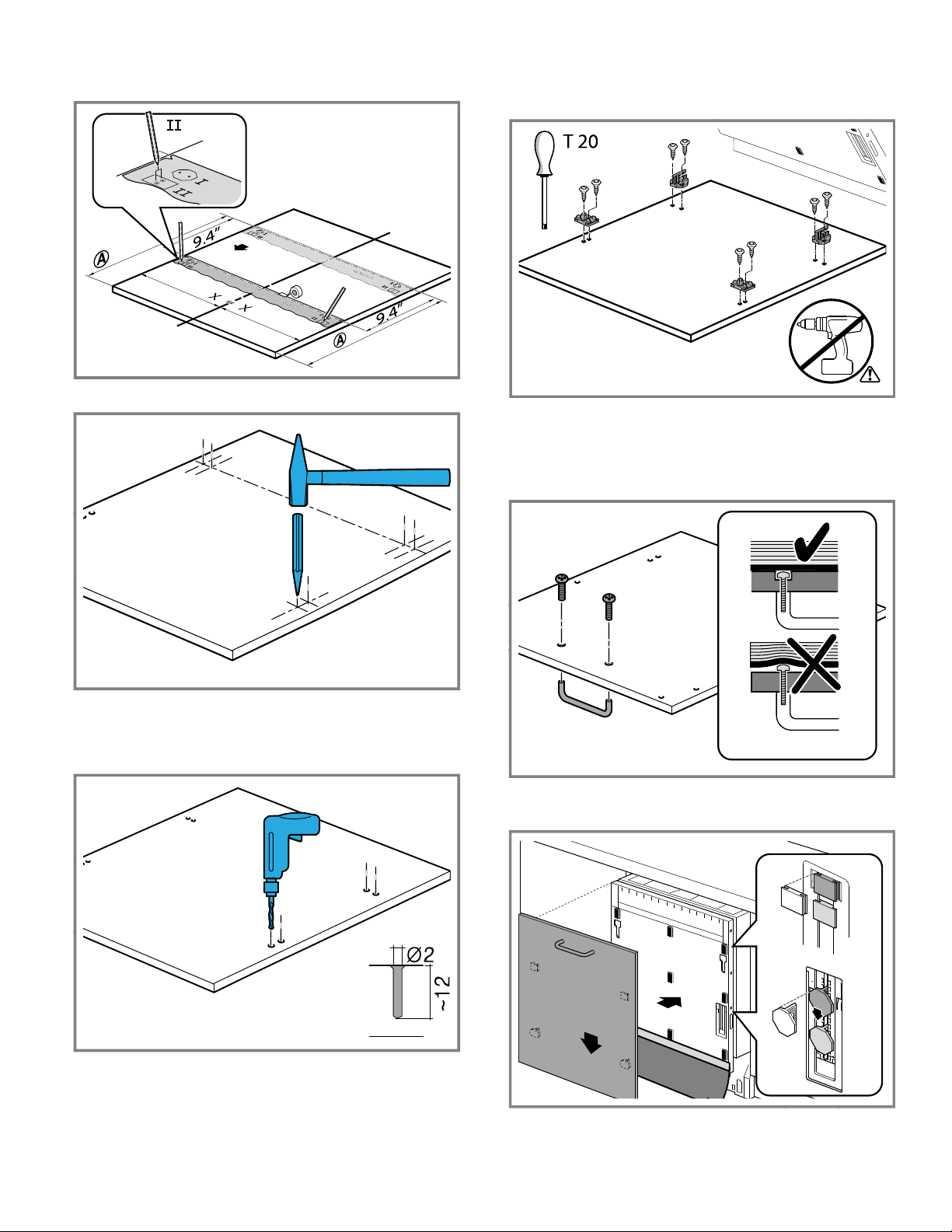

4.5 Prepare the Panel ................................................... 10
4.6 Attach Panel Mounting Brackets ............................. 11

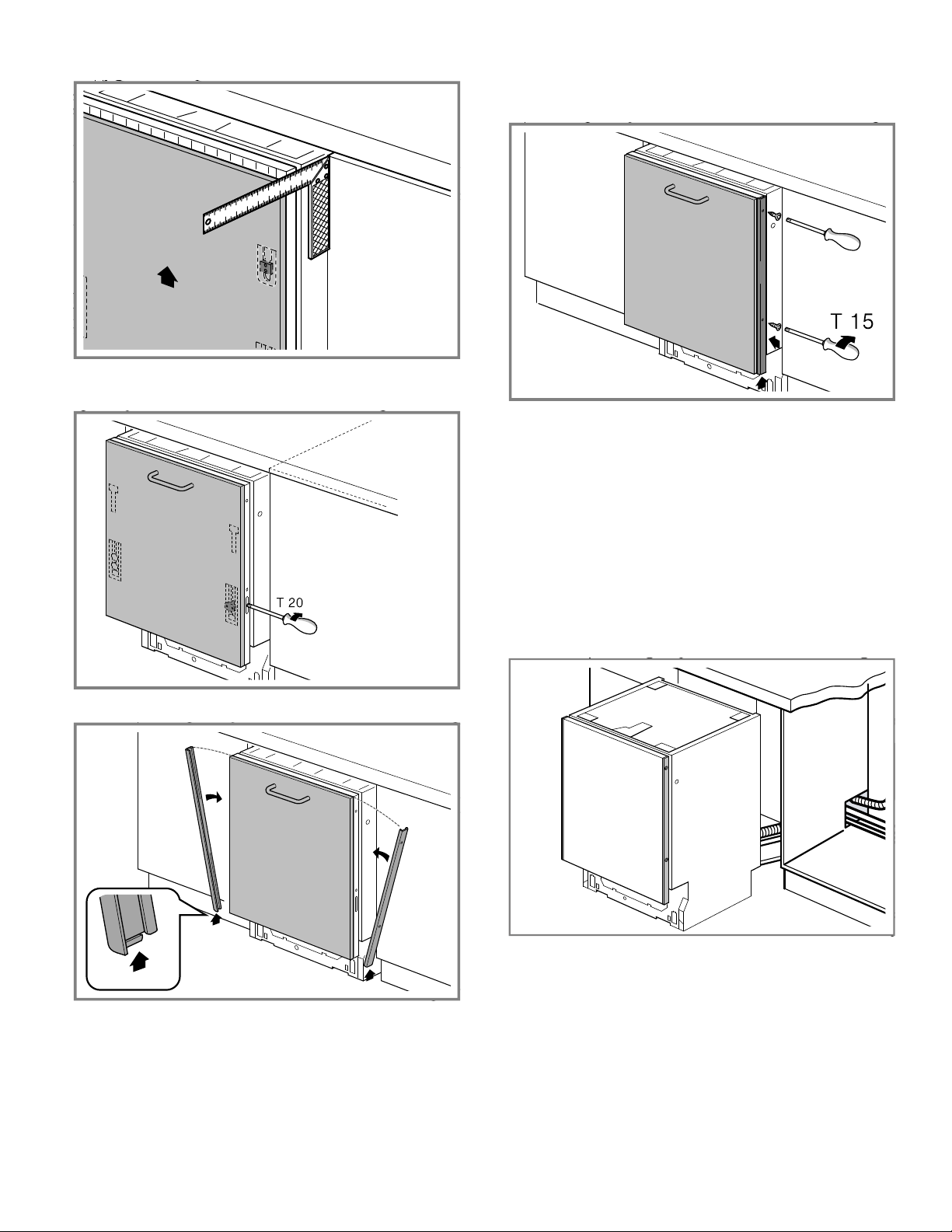

4.7 Attach the Panel and Deco Strips............................ 11

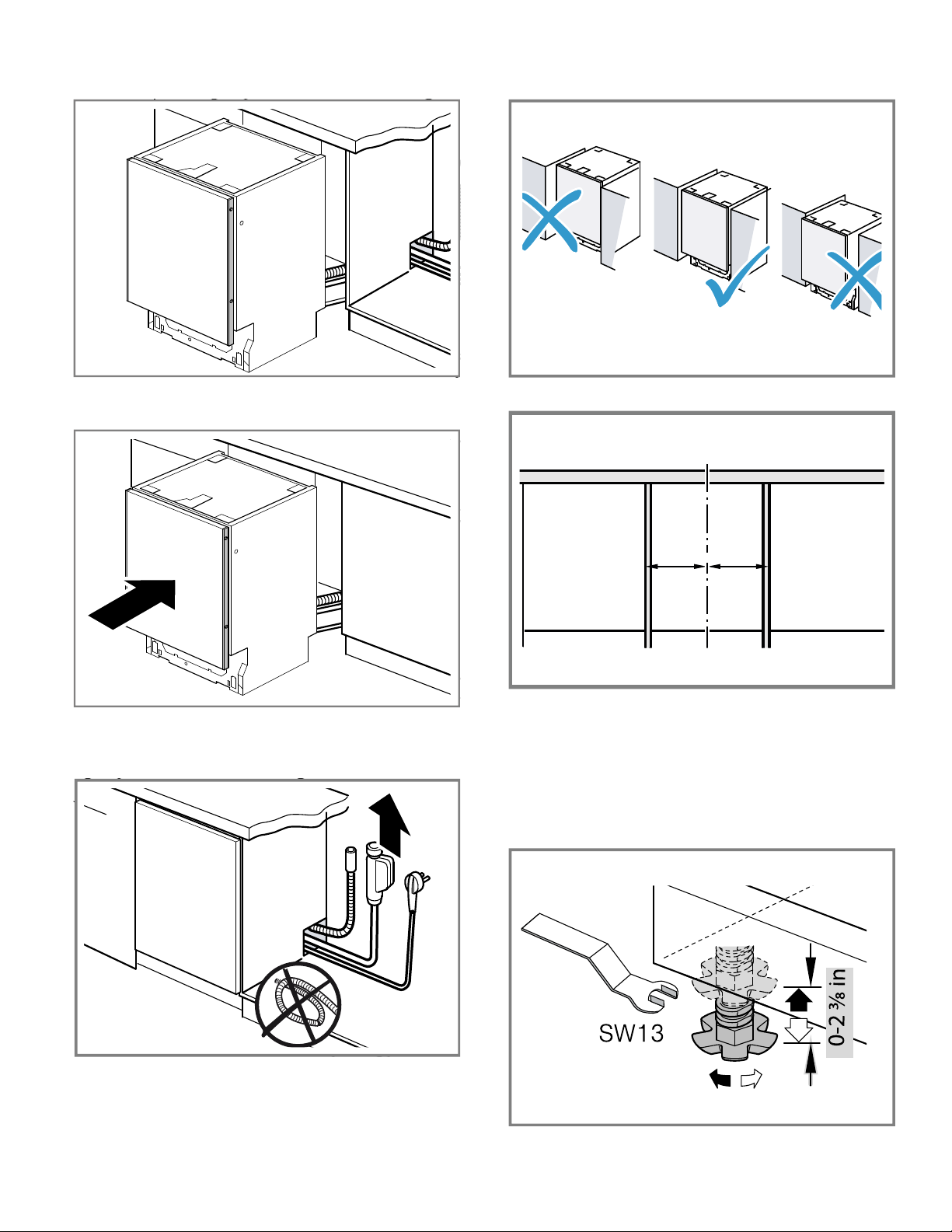

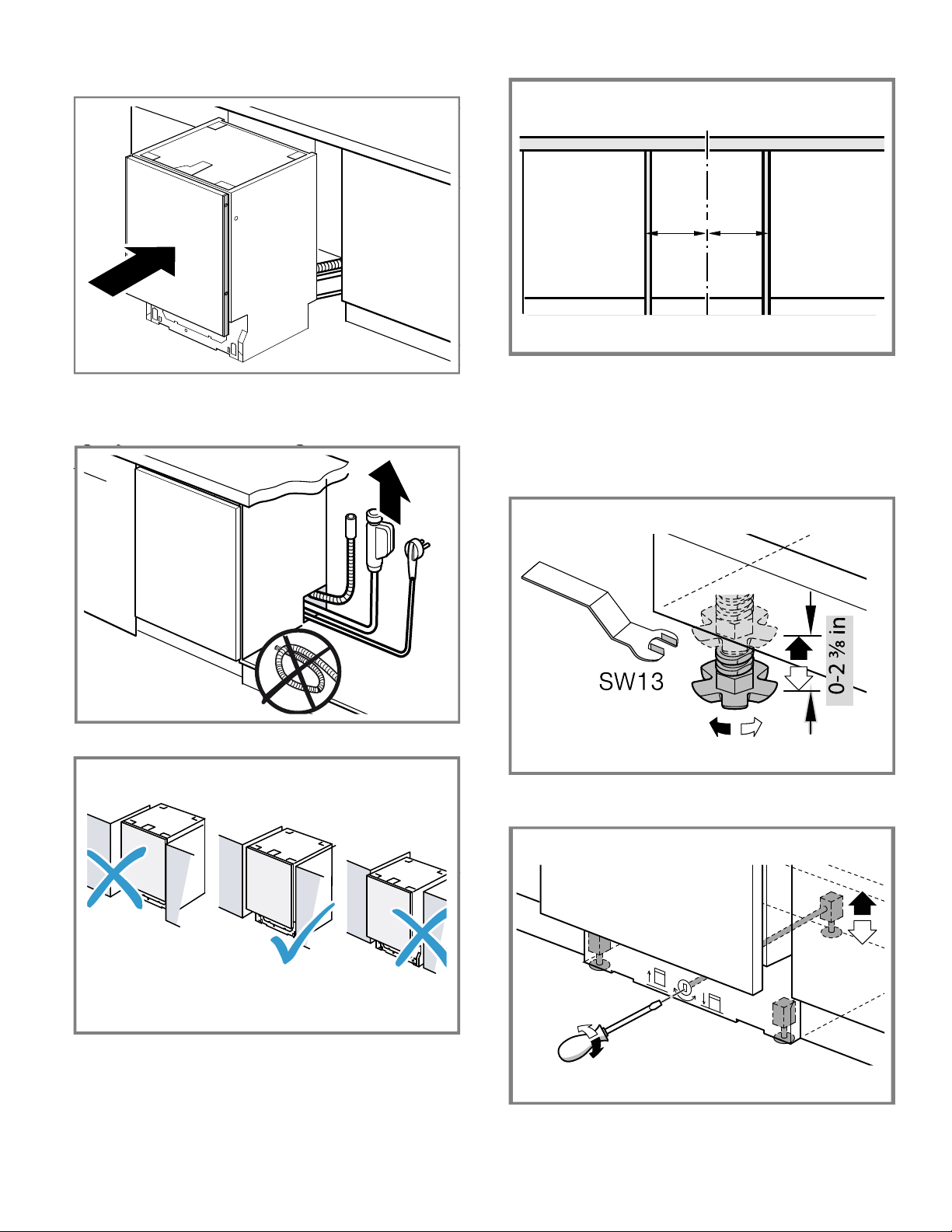

4.8 Install Dishwasher in Cabinet Space ....................... 12

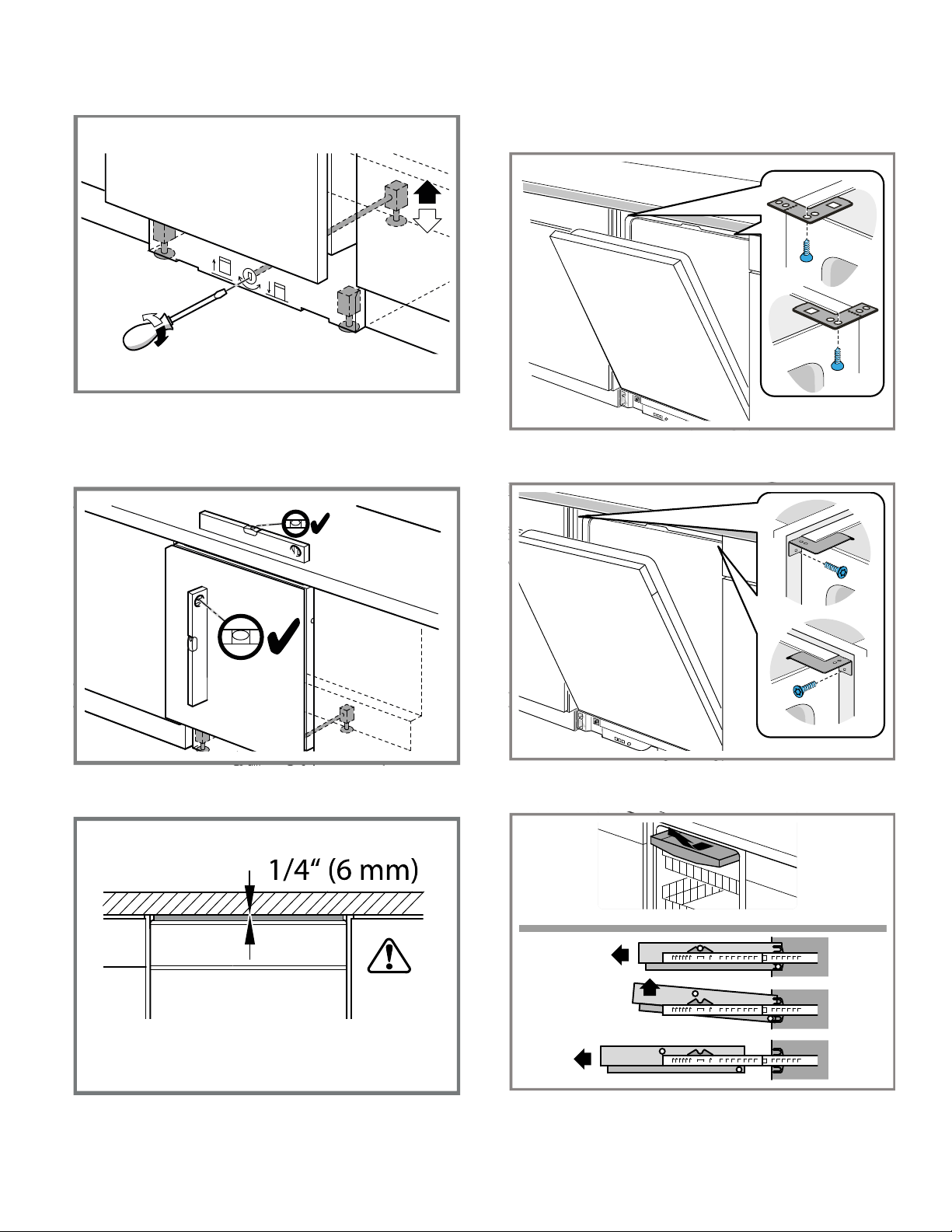

4.9 Level the Dishwasher.............................................. 13

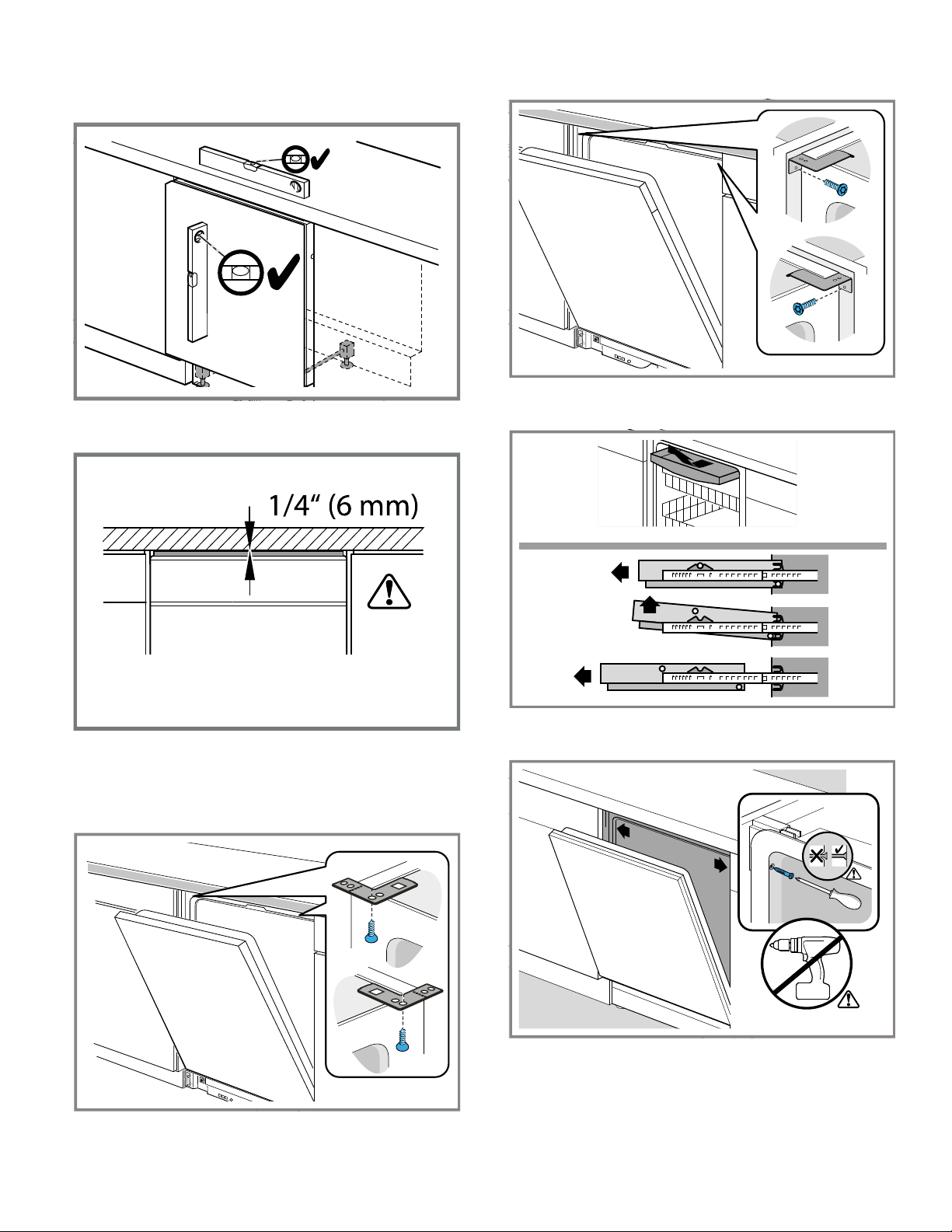

4.10 Secure Top and Side Mount.................................. 14

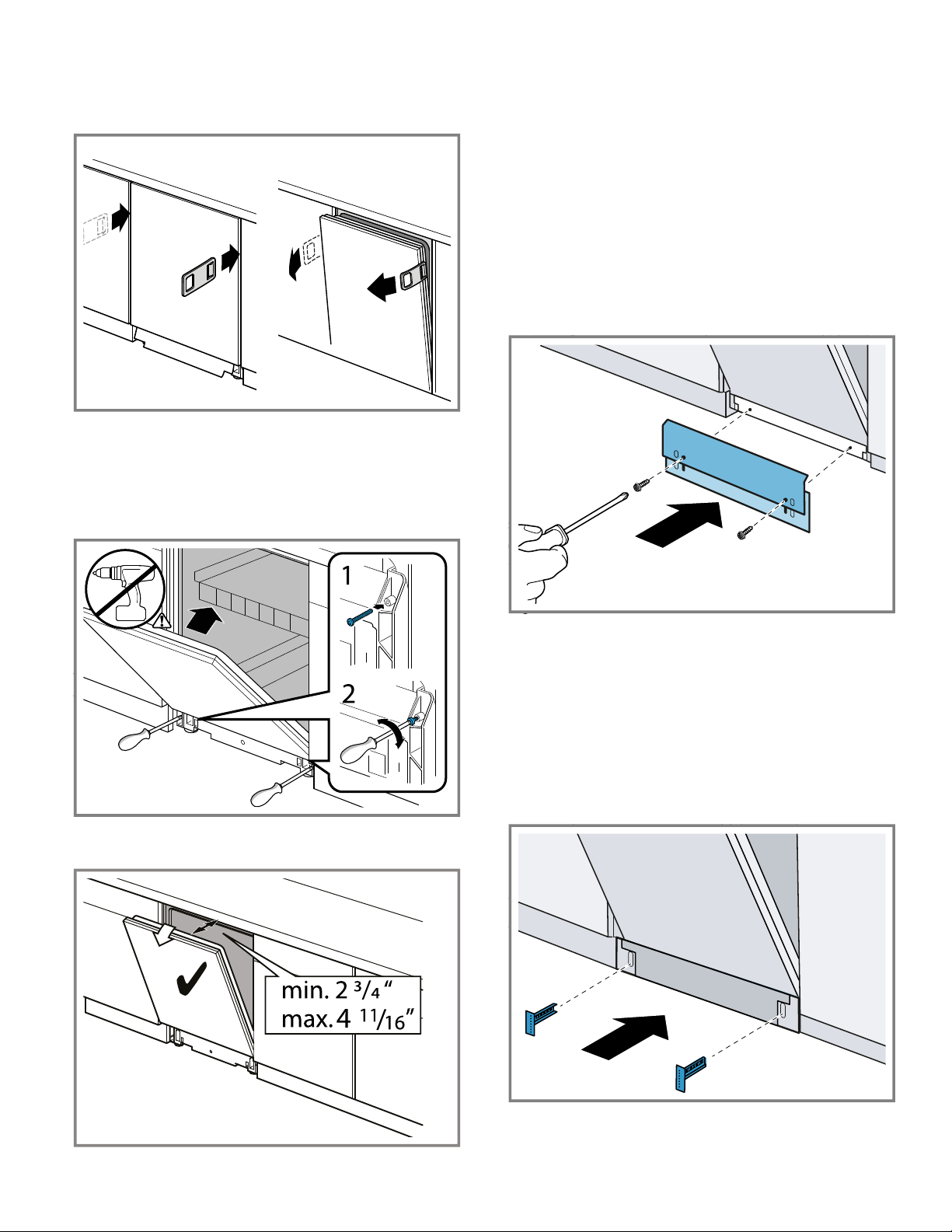

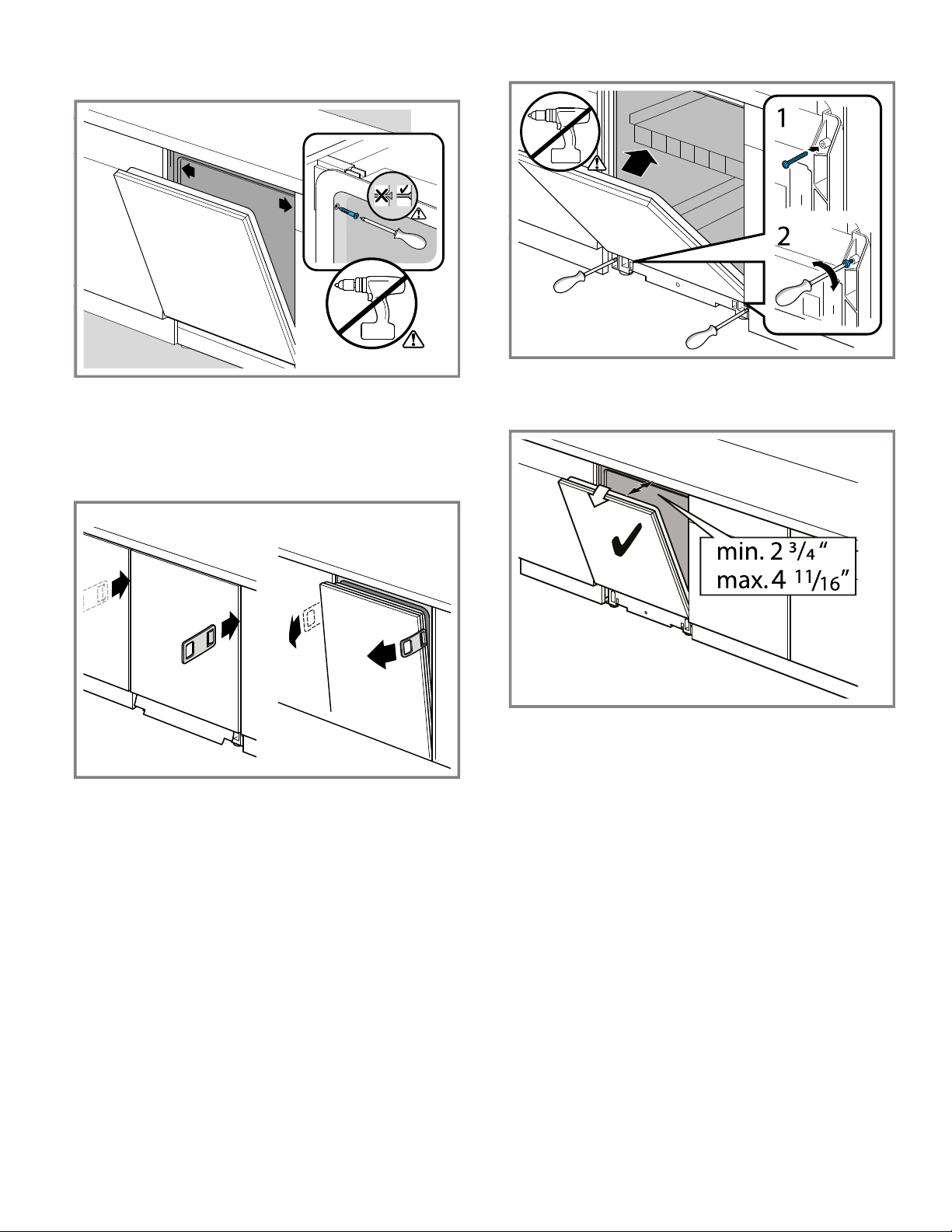

4.11 Opening the door .................................................. 15
4.12 Adjust door opening .............................................. 15

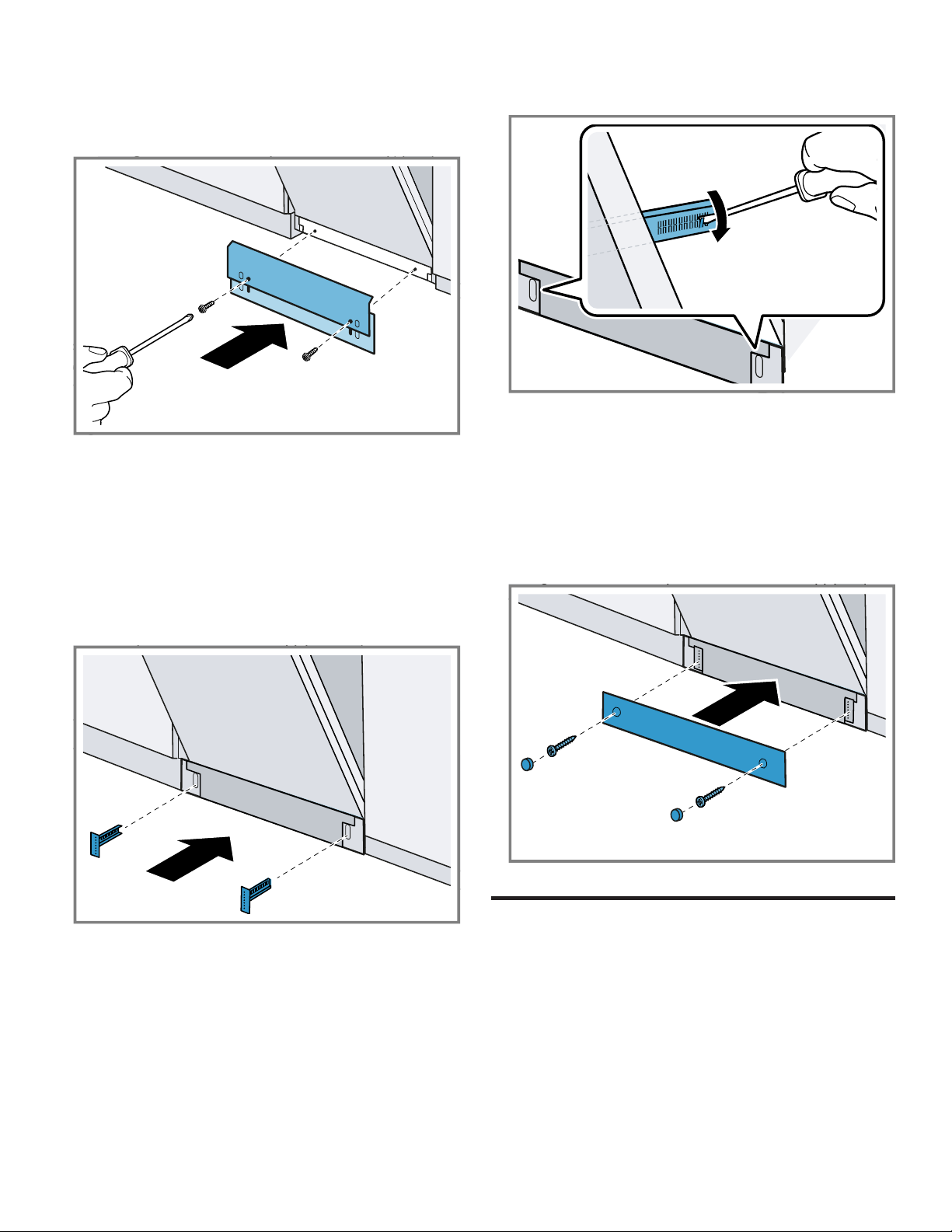

4.13 Attach the 2-part Toe Panel .................................. 15

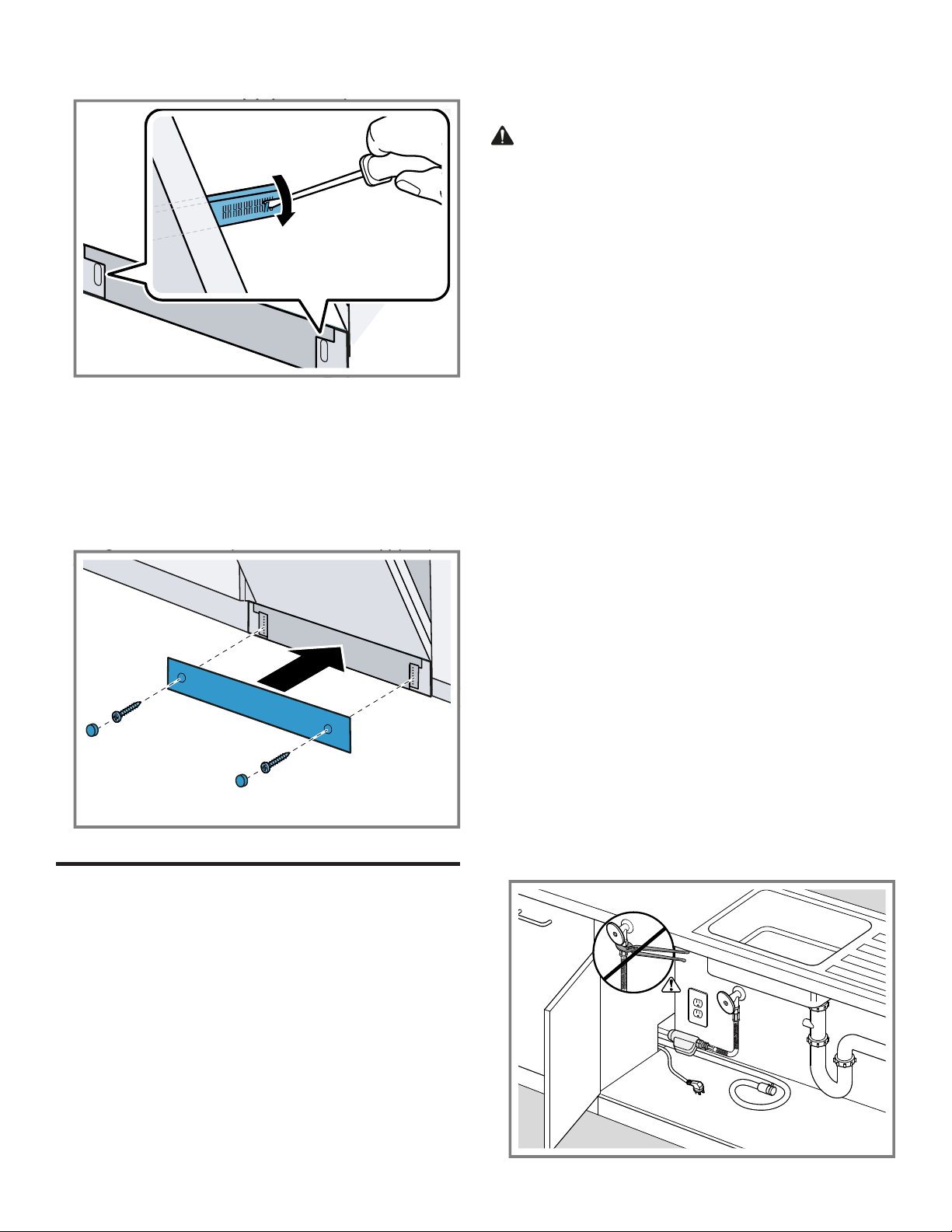

4.14 Attach the Outer Toe Panel................................... 15
5 Dishwasher Connection ......................................... 16
5.1 Installing the Water Inlet Connection....................... 16

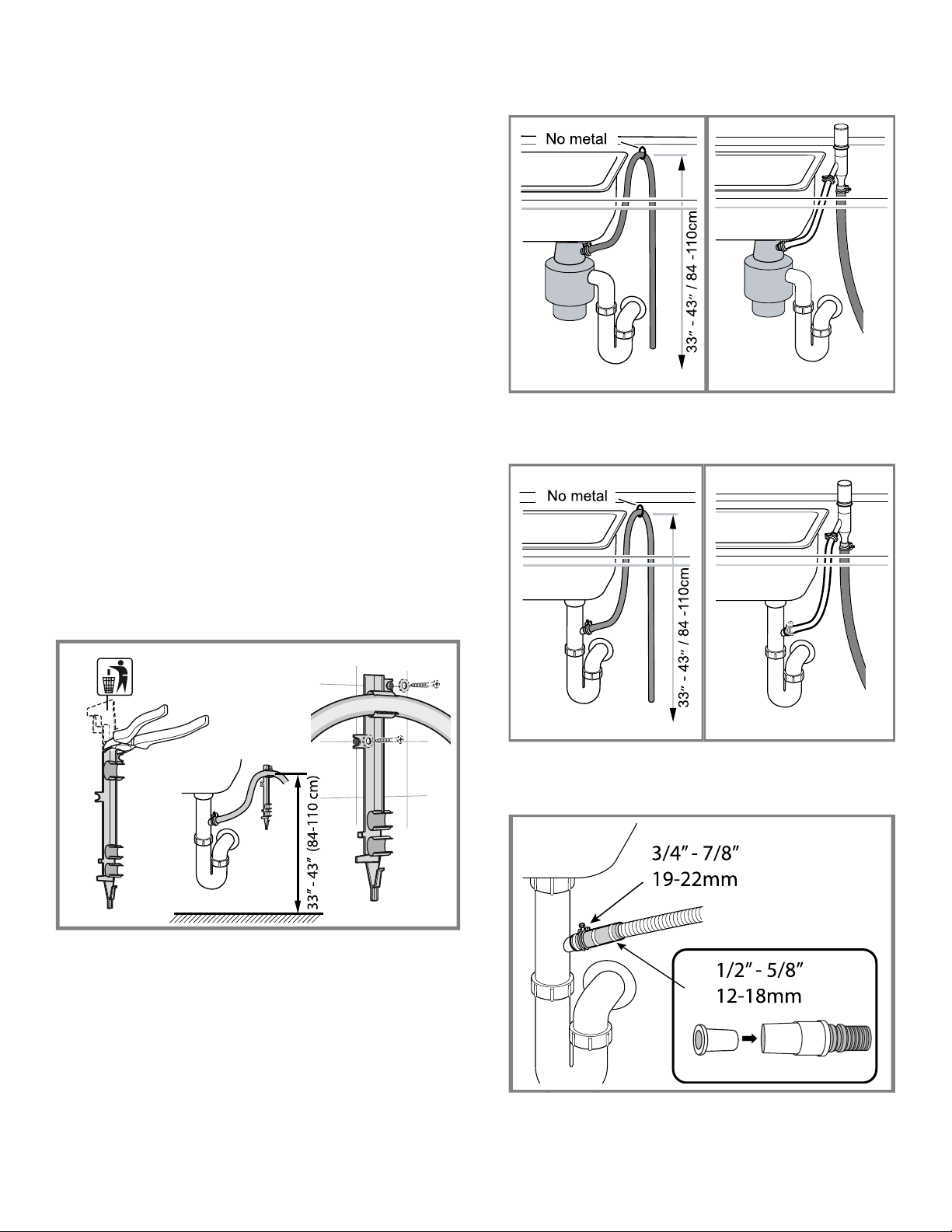

5.2 Installing the Drain Connection ............................... 17
5.3 Electrical Connection and Test Cycle...................... 18
6 Customer Service ................................................... 18
6.1 Model number (E-Nr.) and production number
(FD) ........................................................................ 18
6.2 AquaStop® Plus Pledge.......................................... 18
Page 3

IMPORTANT SAFETY INSTRUCTIONS

READ AND SAVE THESE INSTRUCTIONS
en-us
Read all of the instructions carefully before using the appliance. In order to reduce the risk of fire, electric shocks and personal injuries when using the appliance, follow the basic safety precautions, including the following safety instructions.

1.1 Safety definitions

Here you can find explanations of the safety signal words used in this manual.
WARNING
This indicates that death or serious injuries may occur as a result of non-observance of this warning.
CAUTION
This indicates that minor or moderate injuries may occur as a result of non-observance of this warning.
NOTICE:
This indicates that damage to the appliance or property may occur as a result of non-compliance with this advisory.
Note:This alerts you to important information and/or tips.

1.2 General information

To reduce the risk of fire, electrical shock, or serious injury, observe the following.
¡ This appliance is provided with installation instructions
and this use and care manual. Read and understand all instructions before using the appliance.
¡ Keep the manual and the product information in a safe
place for future reference or for the next owner.
¡ Do not connect the appliance if it has been damaged in
transit.
¡ Product damage and/or injury could result from the use
of unqualified service technicians or non-original parts. All repairs should be performed by an authorized service provider using only original equipment factory replacement parts.
¡ NSF/ANSI 184 Certified residential dishwashers are not
intended for licensed food establishments.

1.3 Safe Installation

Follow these safety instructions when installing the appliance.
¡ These instructions are intended for use by qualified
installers only. The dishwasher must be installed by a qualified technician or installer.

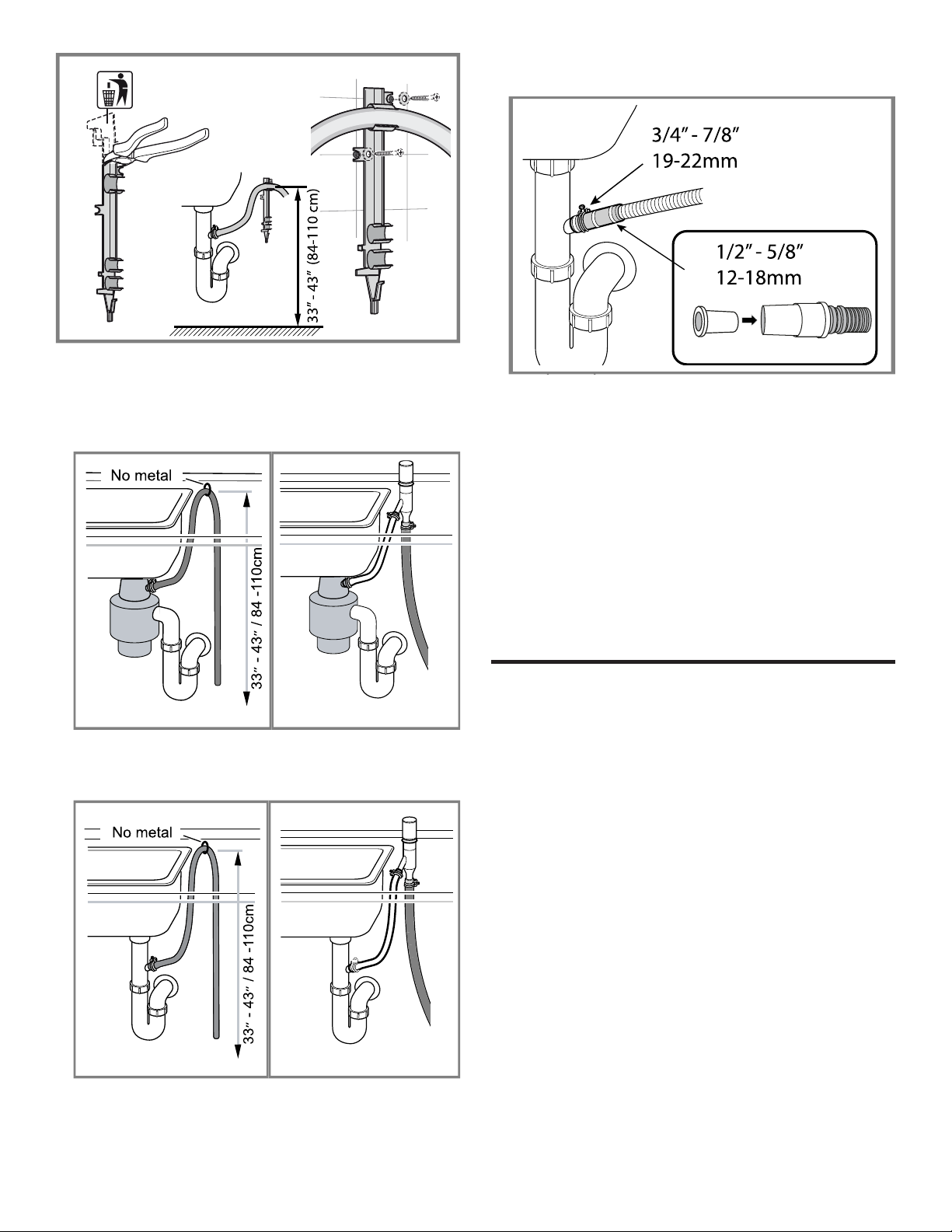

¡ The dishwasher drain hose must be installed with a
portion of it at least 33″ (84 cm) off the floor; otherwise the dishwasher may not drain properly.
¡ This dishwasher is not for outdoor use. It is intended for
indoor residential use only, and should not be used in commercial food service establishments.
¡ This dishwasher is designed to be enclosed on the top
and both sides by cabinetry.
¡ NEW INSTALLATION - If the dishwasher is a new
installation, ensure all connections are properly made before the dishwasher is moved into place.
¡ REPLACEMENT - If the dishwasher is replacing
another dishwasher, check the existing dishwasher connections for compatibility with the new dishwasher, and replace parts as necessary.
¡ This appliance has been found to be in compliance with
CAN/CSA-C22.2 No. 167/UL 749. It is the responsibility of the owner and the installer to determine if additional requirements and standards apply in specific installations.
WARNING
Under certain conditions, hydrogen gas may be produced in a hot water system that has not been used for two weeks or more. Hydrogen gas is explosive.
▶ Before using a dishwasher that is connected to a hot
water system that has been unused for two weeks or longer, turn on all hot water faucets and let the water flow from each for several minutes. This will release any accumulated hydrogen gas. As the gas is explosive, do not smoke or use an open flame during this time.

1.4 Electrical safety

Follow these safety instructions to avoid electrical shock.
¡ The dishwasher must be properly grounded before
operating. This appliance must be connected to a grounded metal permanent wiring system or an
Page 4
en-us
IMPORTANT SAFETY INSTRUCTIONS
READ AND SAVE THESE INSTRUCTIONS
equipment grounding conductor must be run with the circuit conductors and connected to the equipment grounding terminal or lead on the dishwasher.
¡ DO NOT use an extension cord ¡ DO NOT reuse an old power cord; only use the cord
provided.
¡ Make sure that the dishwasher is connected to a
suitable ground in compliance with all local codes or, in the absence of a local code, with the NATIONAL ELECTRICAL CODE in the United States or the CANADIAN ELECTRIC CODE C22.1-latest edition in Canada as well as any provincial/state or municipal or local codes that apply
¡ Installations requiring hard wiring and terminal block -
The accessory terminal block/junction box model, SMZPCJB1UC, designed for permanent wire connection, is not included but can be ordered through Customer Service by calling 1-800-944-2904. Follow the instructions included with the kit.
WARNING
Avoid Electrical Shock
▶ Do not work on an energized circuit. Doing so could
result in serious injury or death. Only qualified electricians should perform electrical work. Do not attempt any work on the dishwasher electric supply circuit until you are certain the circuit is de-energized.
▶ To avoid possible injury or property damage, care
should be exercised when the dishwasher is installed or removed to reduce the likelihood of damage to the power cord.
Permanent wire connections (in addition to the warnings above)
▶ Only use the junction box power cord, sold as
Accessory kit #SMZPCJB1UC.
▶ Carefully review the terminal block installation
instructions.
▶ DO NOT remove, alter or bypass the terminal block.

1.5 State of California Proposition 65 Warnings

This product may contain a chemical known to the State of California, which can cause cancer or reproductive harm. Therefore, the packaging of your product may bear the following label as required by California:
WARNING
Avoid Fire Hazard
▶ Make sure electrical work is properly installed and
checked by qualified electricians.
▶ Make sure there are no loose electrical connections.
Make sure all electrical connections are properly made. Loose and improperly installed electrical connections can result in overheating!
Wall outlet connections
▶ Only use the provided power cord for wall socket
connections.
▶ DO NOT attach an extension cord or any type of
modified cord or adapter with this appliance.
▶ DO NOT cut or splice the power cord. ▶ DO NOT alter the power cord in any way.
Page 5
Before you begin
9/16" 15mm
9/16" 15mm

2 Before you begin

Before you begin
Read these instructions before you begin to install your appliance.
Before you begin en-us
Rubber Drain Hose Adaptor

2.1 Inspect the Dishwasher

After unpacking the dishwasher and prior to installation, thoroughly inspect the dishwasher for possible freight or cosmetic damage. Report any damage immediately. Cosmetic defects must be reported within 30 days of installation. NOTE: Do not discard any bags or items that come with the original package until after the entire installation has been completed.

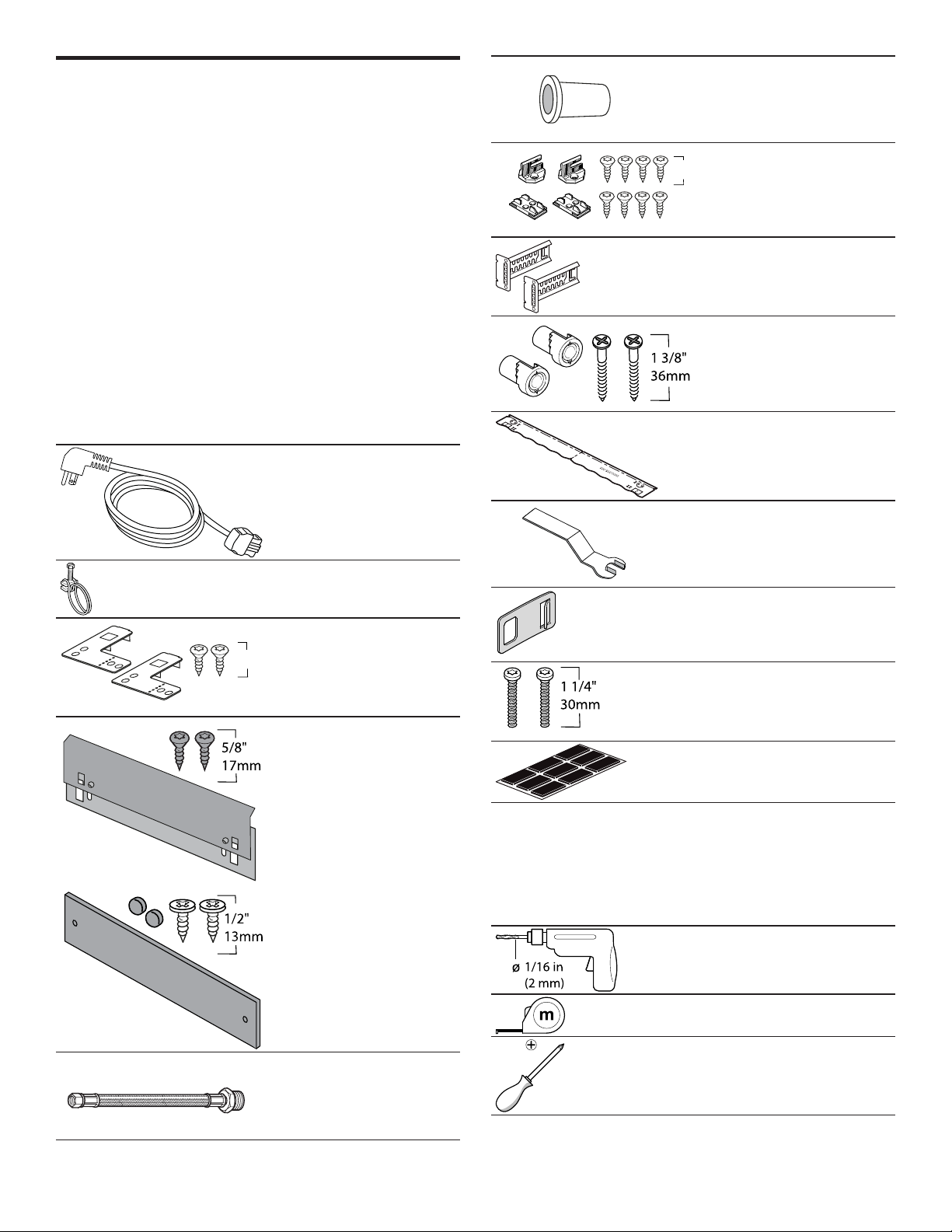

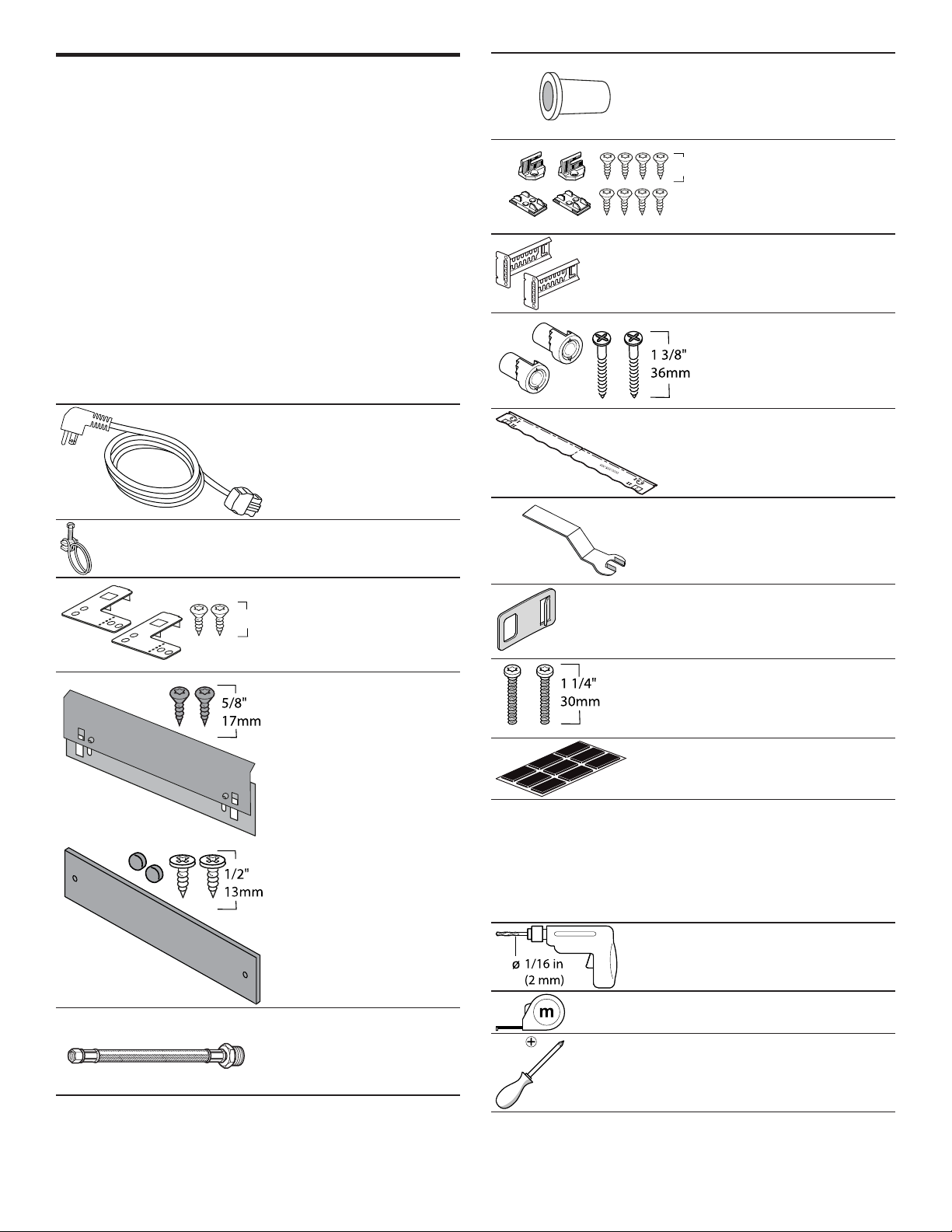

2.2 Parts Included

After unpacking all the parts, check for any damage in transit or missing parts.
Power Cord
Screw Clamp
Mounting Brackets Mounting Bracket wood screws for attaching to cabinetry
Toe Panel *depending on your model Toe Panel Screws
Mounting Brackets and screws for fully integrated door panel
Toe Panel Brackets
Side Mount Force Distributors and Screws
Drilling Template
Wrench
Emergency Door Handle
Door Adjustment screws
Hook and Loop Fastener Strips

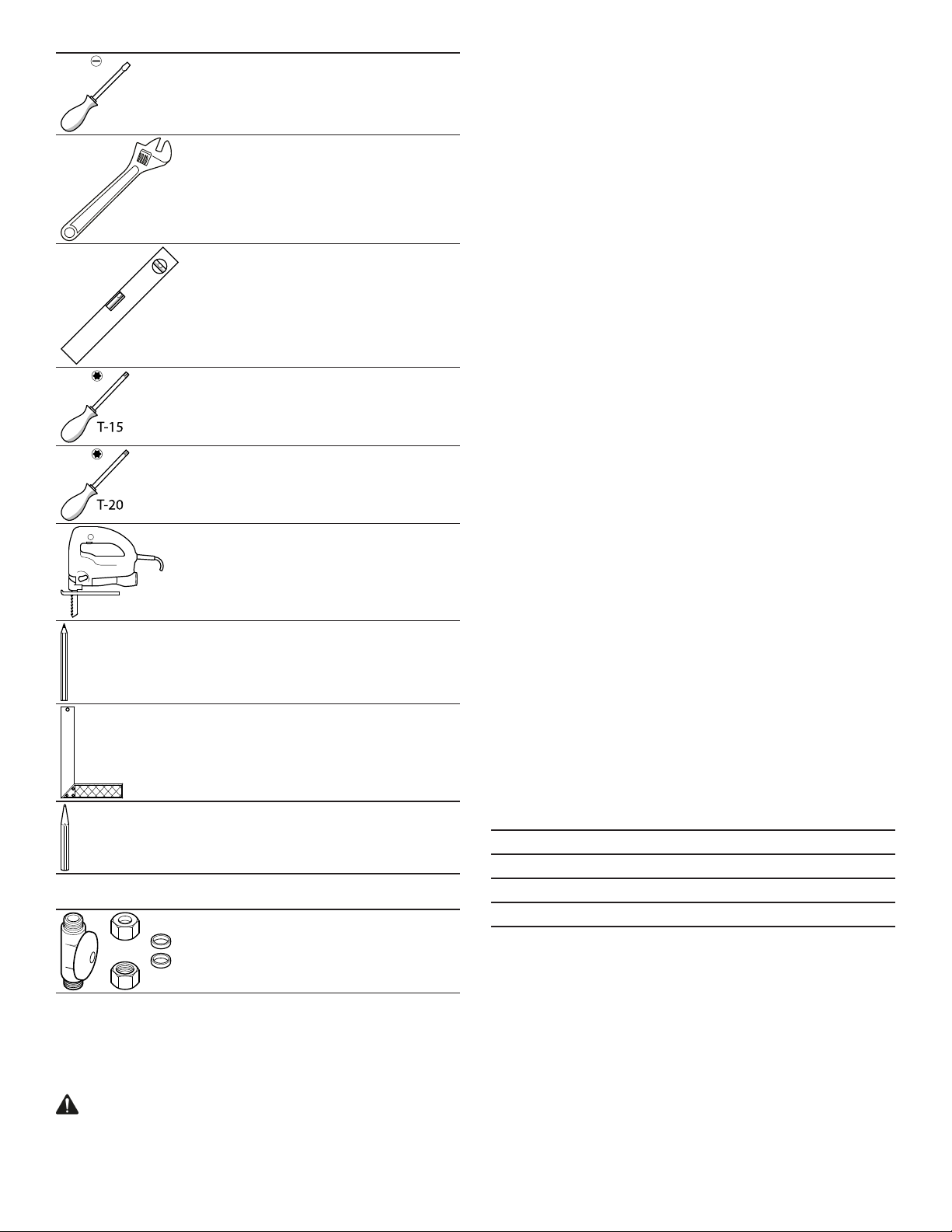

2.3 Tools and Parts Needed

Gather these tools and additional parts before beginning the installation of your appliance.
Tools
Power drill
Measuring tape
Water Supply Adaptor
Crosshead screwdriver
Page 6

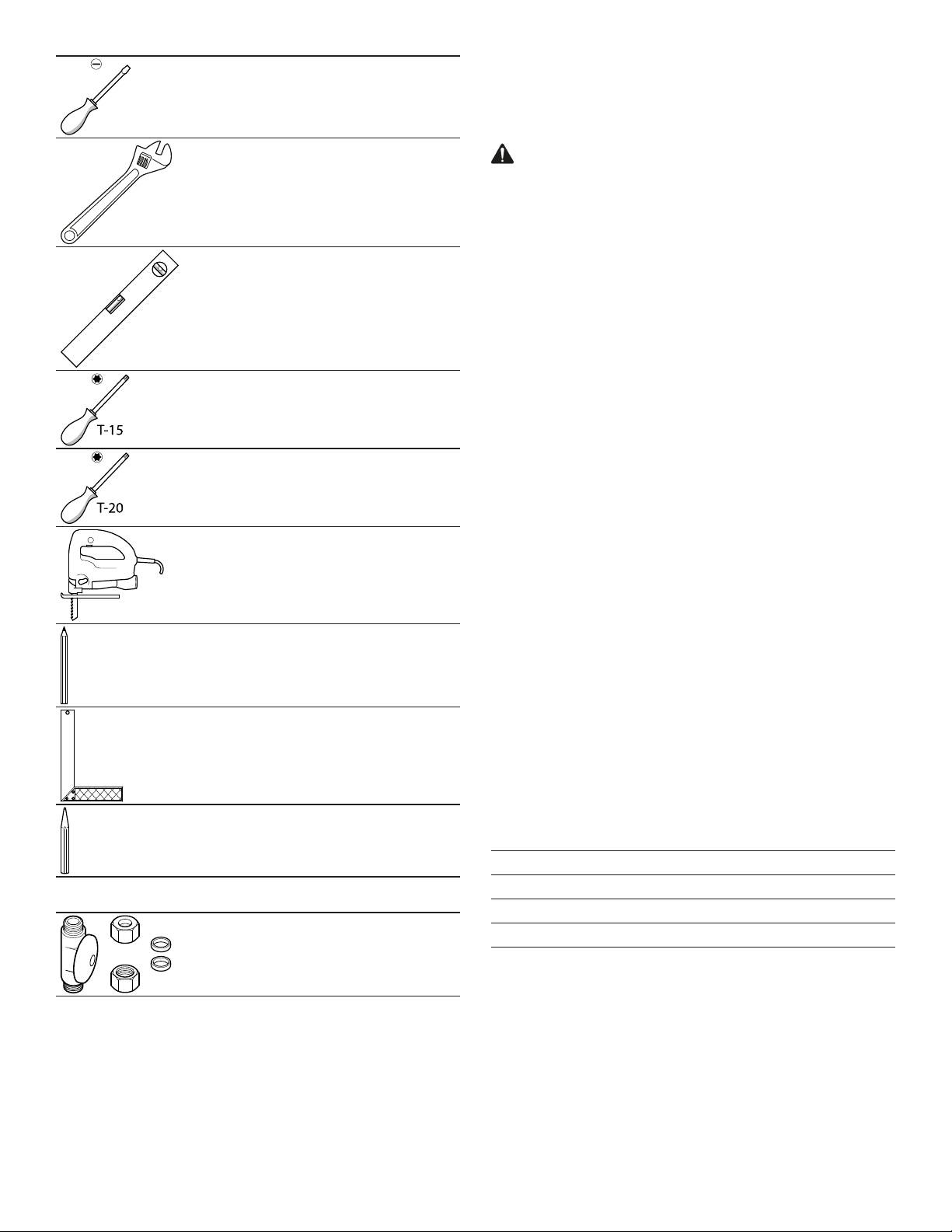

en-us Before you begin
Flat screwdriver
Adjustable wrench
Level
T-15 Star-head screwdriver
T-20 Star-head screwdriver
Jigsaw
Pencil
Steel Square

2.4 Pre-install Checklist

Ensure that the following requirements are met when planning the installation of your appliance.
WARNING
Avoid Scalding or Electric Shock Hazard
▶ Make sure the water supply and electrical supply are
shut off before installation or service.
▶ Do not allow the electrical and supply lines to touch.
¡ Select a location as close to the sink as possible for
easy access to water supply and drain lines.
¡ Be sure the unit is installed close enough to the sink so
the drain hose length does not exceed 92" (2337 mm) and so that a portion of the drain hose is raised at least 33" above the floor level.
¡ Ensure that the enclosure is square and the opening is
at least 32 1/8" (817 mm) high and 23 5/8" (600 mm) wide.
¡ Check that the opening in the cabinet is large enough
for routing the electric cable, water line, and drain hose, and if not, create a new opening. See
→
"Installation Preparation", Page7
¡ If the opening is wood, be sure it is sanded smooth. If it
is metal, be sure it is covered by a protective gasket.
¡ Be sure that your water heater set at 120° F (49° C)
and the water pressure measures at 15-145 psi (1-10 bar)
¡ Determine the mounting method based on the
dishwasher model and counter-top type. See .
¡ Only use the included hardware for the installation. If
you are replacing a dishwasher, dispose of old hose and other equipment properly.
¡ To avoid scratching the floor, have floor protection
ready for when the dishwasher will be slid into the cabinet.
Parts
Center Punch
Shut-off valve and fittings appropriate for hot water supply line.

2.5 Electrical Requirements

Ensure that the following electrical requirements are met.
Dishwasher electrical rating
Volts 120 Hertz 60 Amperes 12 Watts 1,440 (max)
Electrical Supply
The customer has the responsibility of ensuring that the dishwasher electrical installation is in compliance with all national and local electrical codes and ordinances. The dishwasher is designed for an electrical supply of 120V, 60 Hz, AC, connected to a dishwasher-dedicated, properly grounded electrical circuit with a fuse or breaker rated 15 or 20 amps.
Page 7

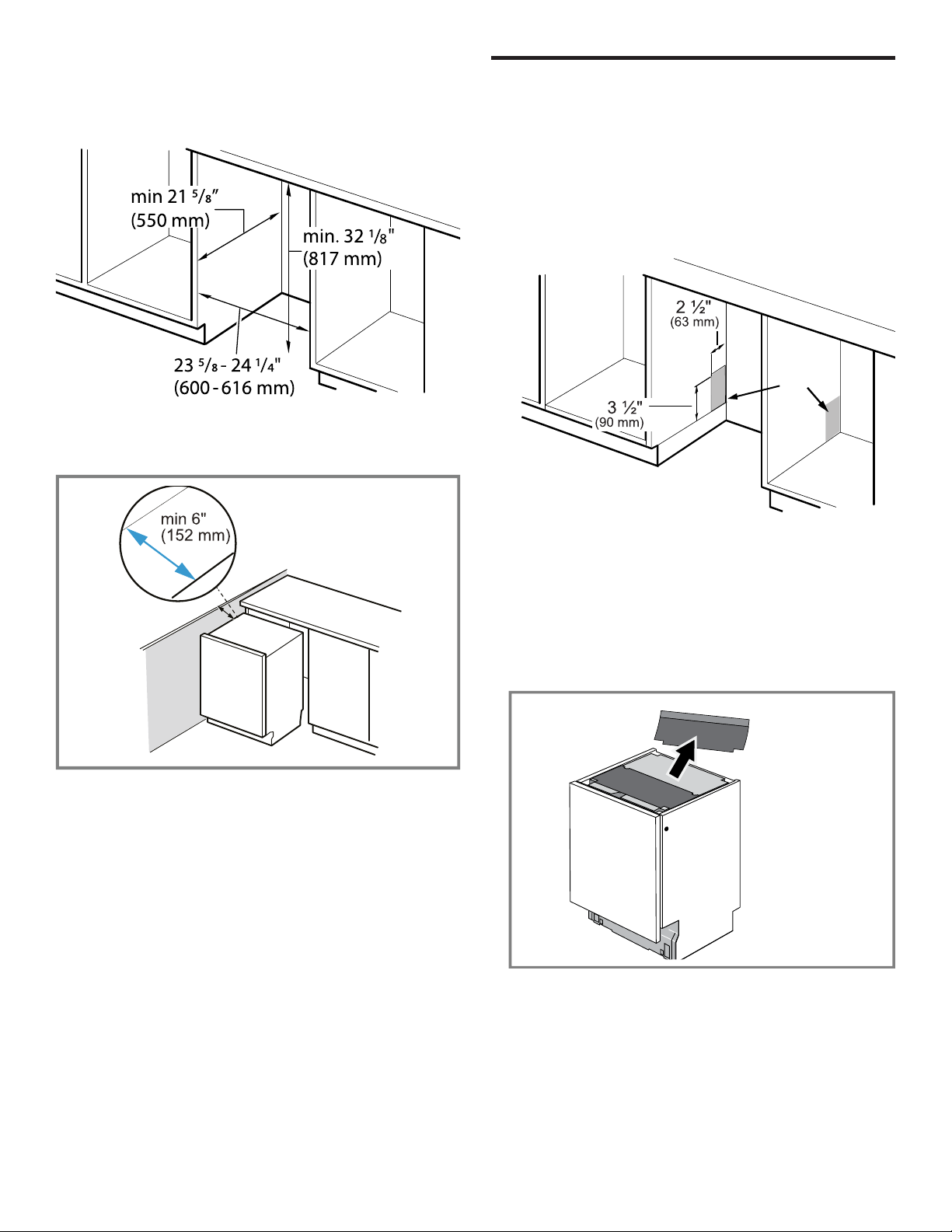

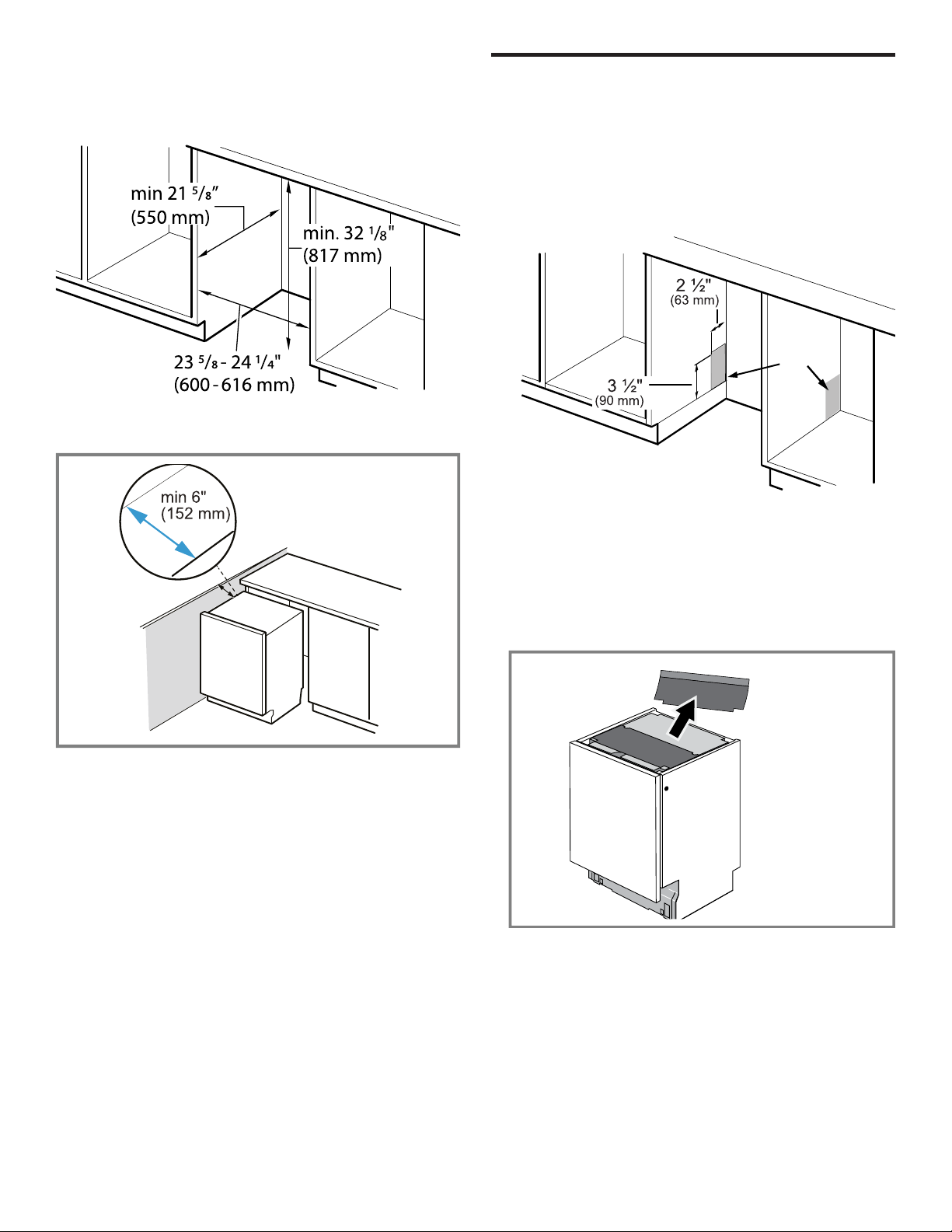

2.6 Cabinet Requirements

or
Ensure that the cabinet space for the installation meets the required dimensions.
If the dishwasher is to be installed in a corner, ensure that there is adequate clearance to open the door as shown.
Installation Preparation en-us
Installation Preparation

3 Installation Preparation

Installation Preparation
After locating the proper place for your dishwasher, create an opening to allow for water, drain and electrical lines on the appropriate side.
1. Cut a rectangular hole 2.5" x 3.5" in the rear corner on
the sink facing side.
If the opening is made through wood, sand it smooth. If the opening is made through metal, use the Edge Protector with Power Cord clips Kit SMZEPCC1UC.
2. Remove the rubber apron from the top of the
dishwasher.
Page 8
en-us Installation Procedure
9 x

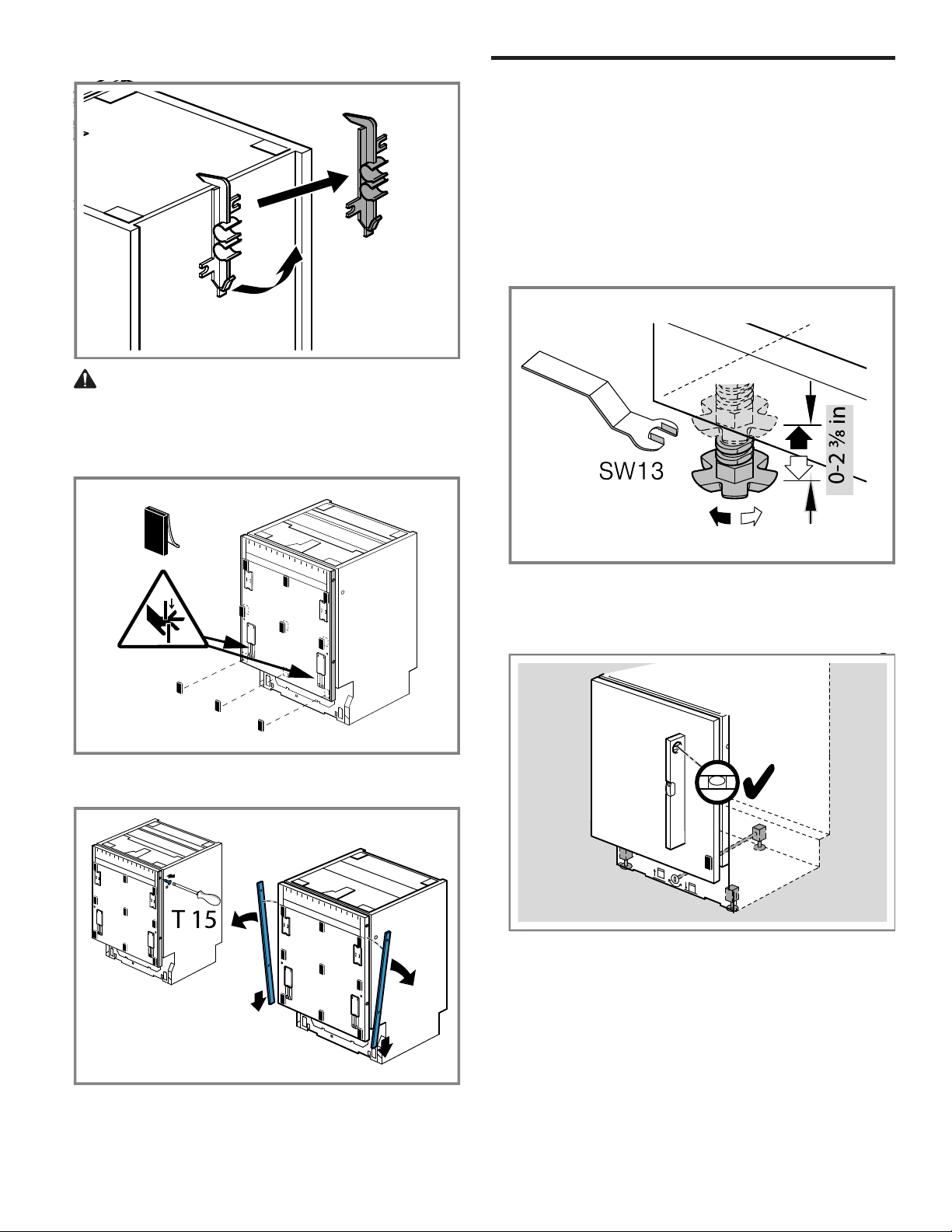

3. Remove the hose clip from the back of the dishwasher.
Installation Procedure

4 Installation Procedure

Installation Procedure
Follow these instructions to install the dishwasher.

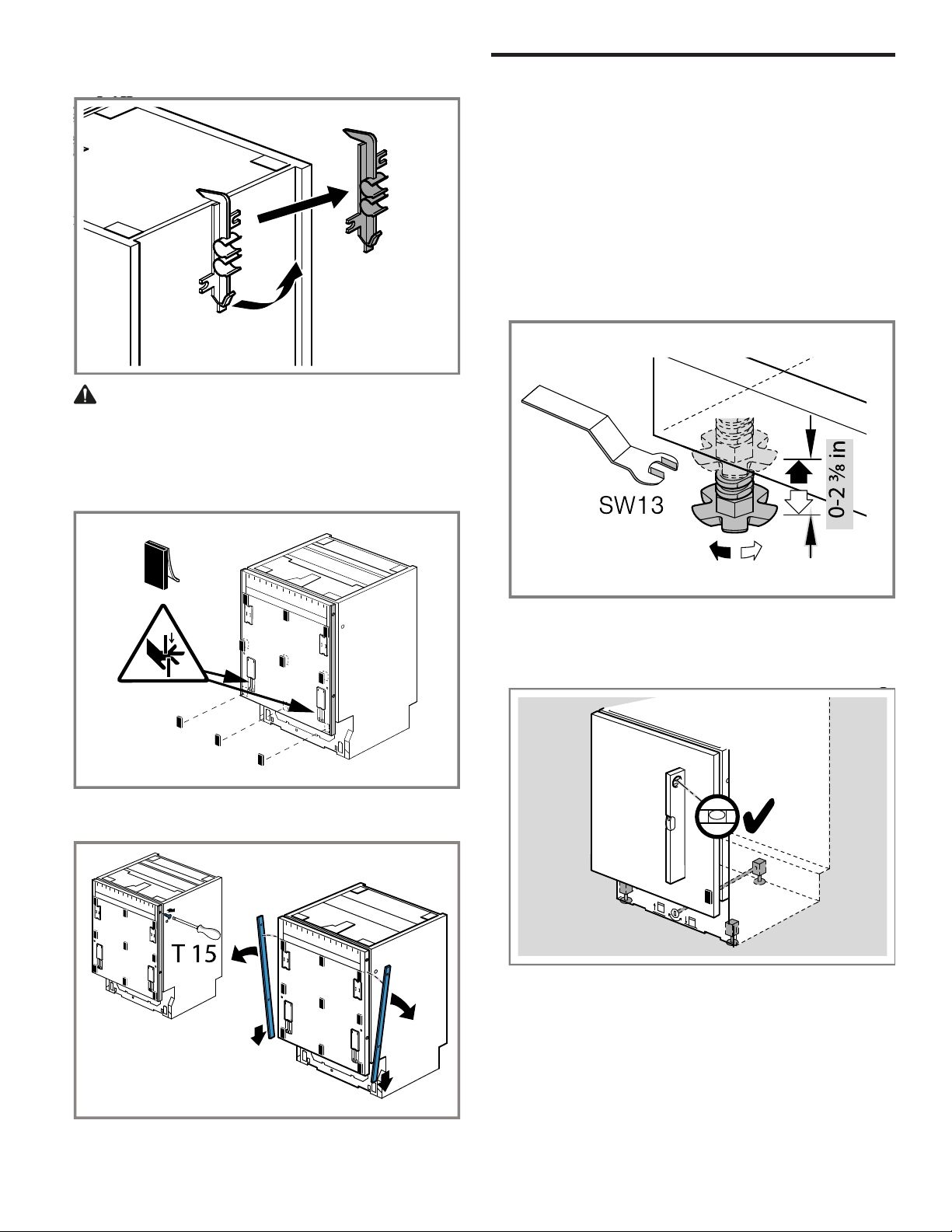

4.1 Pre-level the Dishwasher

Set the dishwasher to the correct height before it goes into the cabinet.
1. Measure the height of the cabinet opening.
2. Raise the front of the dishwasher to approximately 1/2"
lower than the height of the opening by turning the feet clockwise.
4.
WARNING Pinch Point Hazard
▶ Keep fingers out of openings on the inner door.
Sliding parts can pinch fingers.
Add the 9 pieces of hook and loop fasteners to the outer door.
5. Remove the side deco strips and reserve the strips and
screws for later.
You can raise the rear foot after the unit is in the cabinet opening.
3. Use a level on the top front to see that both feet are
even.
Page 9
Installation Procedure en-us

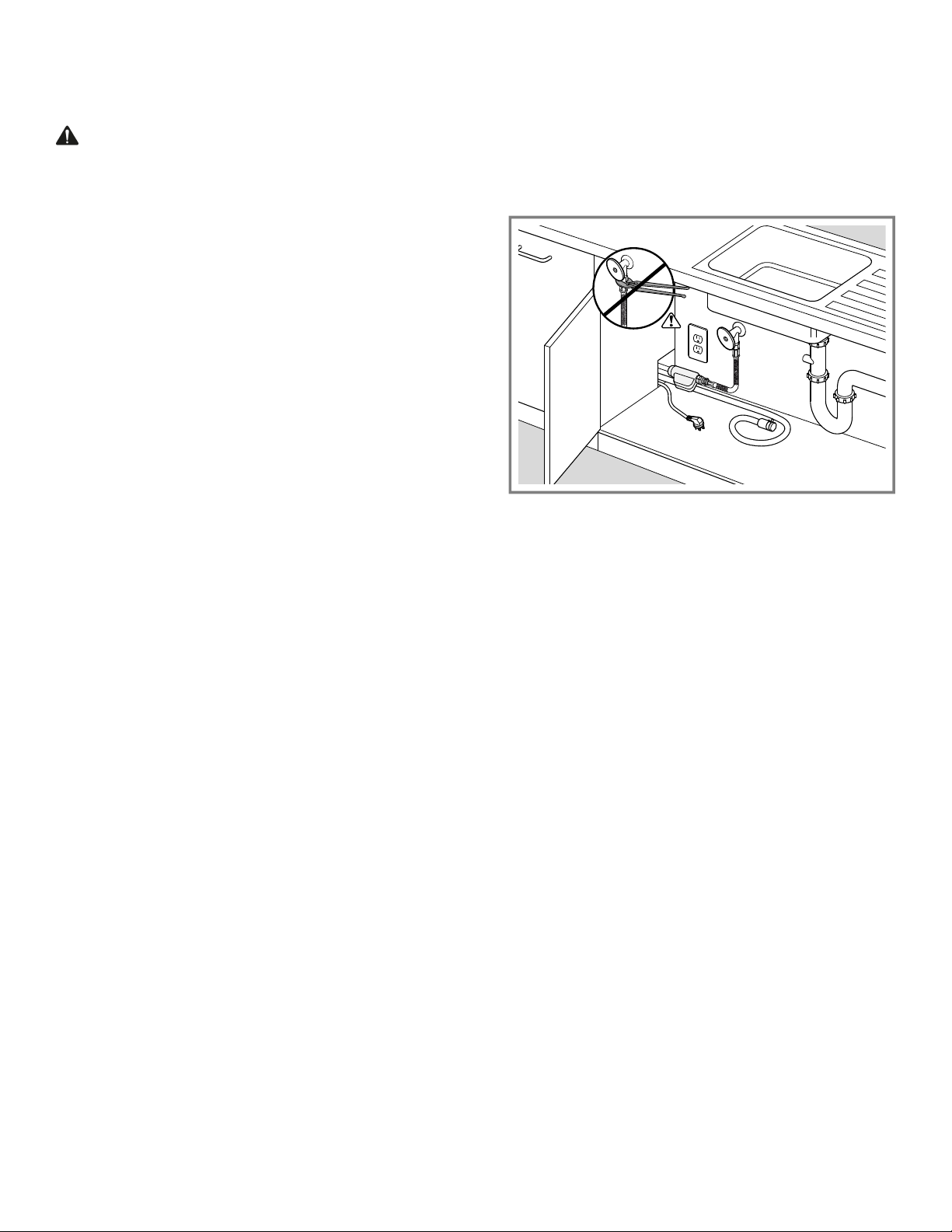

4.2 Attach Power Cord

▶ Plug the end of the supply cord into the back of the
dishwasher.
‒ Be sure to push it all the way in until fully seated.
The outlet for the power supply cord should be located in a cabinet or wall adjacent to the dishwasher cabinet. Do not plug dishwasher into the wall outlet until all the steps of the installation are complete.
Notes
¡ If you require a permanent wiring connection, order kit
junction box accessory kit SMZPCJB1UC.
¡ If local electrical codes require clips to secure the power
cord wire to the dishwasher, use accessory kit SMZEPCC1UC.
▶ Orient the mounting brackets as shown and position the
tabs into openings on the dishwasher's front corners.
‒ For side mount, bend the brackets down at the
perforation.
Side Mount Force Distributor
The side mount force distributors are for cabinet openings that are 23 5/8".
▶ Insert a side mount force distributor into the opening in
each side. Make sure it is flush with the dishwasher.

4.3 Mounting Brackets Vario Hinge

Before installing the supplied mounting brackets, decide which method of securing the dishwasher into its enclosure will be used, top (wood or porous material) or side (stone or solid surface). Once the mounting brackets are installed on the dishwasher, removing them is difficult and will damage the mounting brackets and the dishwasher. If you have a Fully Integrated Panel, do not attach mounting brackets until after attaching the panel to the door.
WARNING
Avoid tip over hazard
▶ Do not use the dishwasher until it is completely
installed. When opening the door on an uninstalled dishwasher, carefully open the door while supporting the rear of the unit. Failure to follow this warning can result in serious injury.
Top and Side Mount
For openings wider than 23 5/8" (600 mm), use the metal mounting brackets. Top mount is for wood or other materials that can easily be drilled into. Side mount is for stone countertops or another hard material that cannot easily be drilled. Both use the same mounting brackets, but the difference is the screw placement.

4.4 Attaching the Apron

1. Remove tape covering adhesive strip on the rubber
apron.
Page 10
en-us Installation Procedure
2. Adhere the apron to the front of the dishwasher.

4.5 Prepare the Panel

WARNING
Pinch Point Hazard
▶ Keep fingers out of openings on the inner door. Sliding
parts can pinch fingers.
Note:The door panel should weight between 10 and 24 pounds. If it is heavier, call Customer Service.
1. Remove plastic inserts from the slots on the outer door.
2. Measure from the top of the cabinet opening to the base
of the bracket insertion.
‒ Record that distance (A).
3. Measure that same distance (A) on the door panel
starting at the top of the panel.
4. Use the included template to mark the center of the
panel.
‒ Draw a vertical line down the center of the panel.
5. Draw a horizontal line across at A.
10
6. Line the template up with the horizontal line and mark
the dots for I.
Page 11
Installation Procedure en-us
7. Move the template 9.4" (240 mm) from line A.
‒ Draw another line and mark the dots at II.
8. Make pilot holes with a hammer and a center punch.
2. Attach the mounting brackets to the panel with the
screws provided.
‒ Attach by hand; do NOT use a power drill.

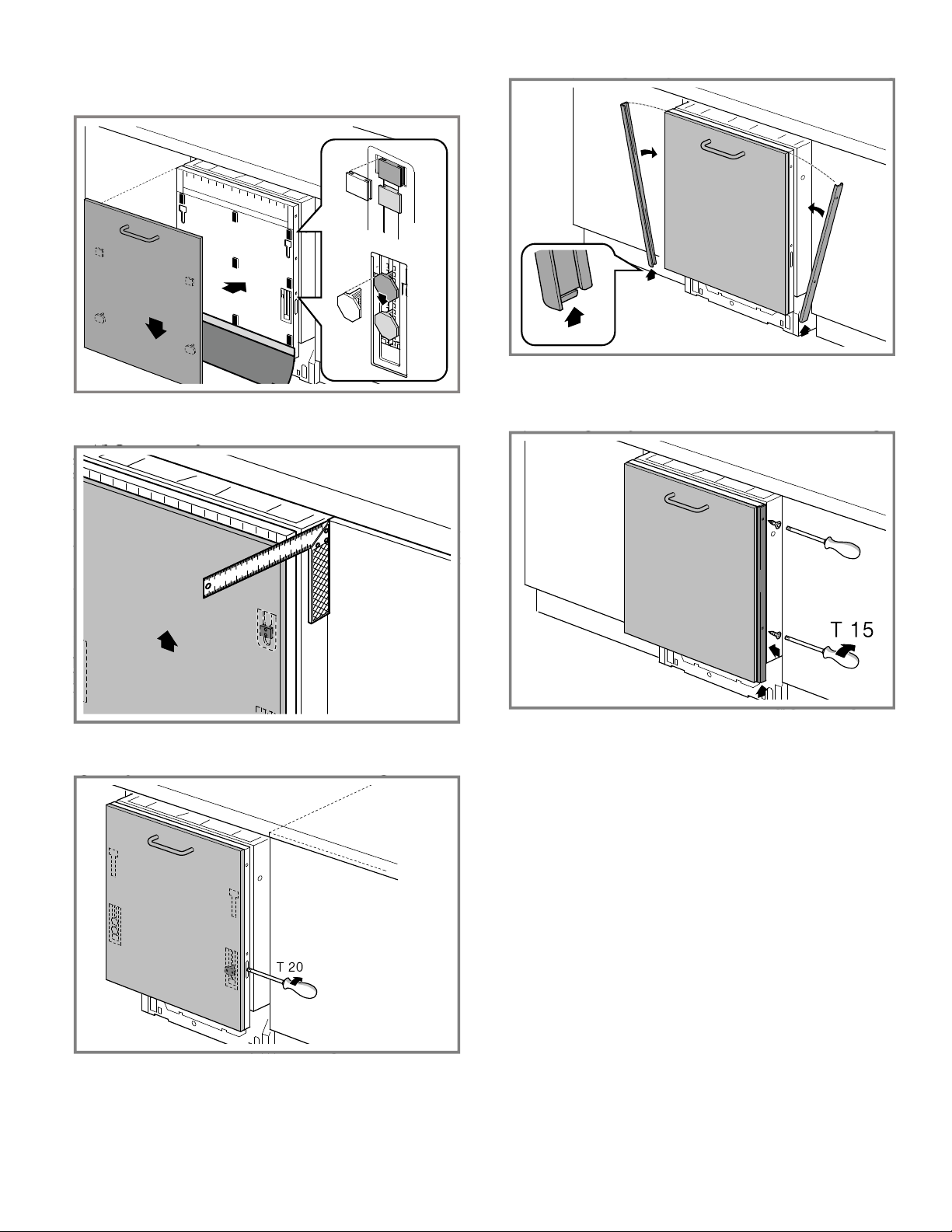

4.7 Attach the Panel and Deco Strips

1. If your dishwasher requires a handle, attach it before
mounting the panel to the dishwasher.

4.6 Attach Panel Mounting Brackets

1. Drill 2/3 of the way through the panel.
2. Attach the panel to the dishwasher by aligning the
brackets into the hinges and sliding into place.
11
Page 12
en-us Installation Procedure
3. Make sure the dishwasher is square to the counter.
4. To match the heights of the cabinetry, adjust the panel if
necessary.
6. With a torx 15, re-insert the screws that were removed
earlier.
‒ Do not use a power drill.

4.8 Install Dishwasher in Cabinet Space

To avoid scratching the floor, use floor protection and caution when sliding the dishwasher into the cabinet.
5. Align the deco strips to the sides.
NOTICE:
Avoid Hose Kinks
▶ Be careful while pushing dishwasher in. The hoses can
fold, kink or break, potentially causing an obstruction or leak.
1. Feed the power cord and hoses through the low hole in
the cabinet.
12
Page 13
Installation Procedure en-us
x x
=
2. Carefully and slowly push the dishwasher into the
cabinet space.
3. Reach into adjacent cabinet and pull hoses and excess
power cord through completely so they do not get kinked.
5. Center the dishwasher in the opening.

4.9 Level the Dishwasher

Now that the dishwasher is in the cabinet, check the levels again.
1. Level side to side by turning feet clockwise to raise or
counter-clockwise to lower front.
4. Finally, push the unit in until flush with cabinet door.
2. Level front to back by turning center screw clockwise to
raise or counter-clockwise to lower the back.
13
Page 14
en-us Installation Procedure
3. Use a level to check that your dishwasher is level.
‒ Ensure that the countertop is level and adjust the
dishwasher to the countertop.
4. Make sure the top of the door is no less than 1/4" (6
mm) from the underside of the counter.
2. For side mount, drive the mounting screws through the
holes in the sides of the cabinetry.
3. If using the force distributor side mounts, first remove
the cutlery rack.

4.10 Secure Top and Side Mount

1. For top mount, drive the mounting screws through the
holes in the bracket into the countertop.
4. Drive the mounting screws through the holes inside the
dishwasher.
5. Re-insert the cutlery rack.
14
Page 15
Installation Procedure en-us

4.11 Opening the door

▶ To open the dishwasher, use the included emergency
door opening tool.

4.12 Adjust door opening

Requirement:If you installed a heavy wooden door,
adjust the opening.
1. Insert the included screws at the base on both sides.

4.13 Attach the 2-part Toe Panel

1. If your dishwasher has a rubber apron, install the 2-part
toe panel behind the apron.
2. Place the slotted toe panel on the dishwasher.
‒ It should rest on the floor.
3. Position the mating front toe panel on top of the rear toe
panel with the angled edge on the mating edge of the dishwasher.
4. To secure the toe panels, drive the two black torx
screws through the holes in the toe panel and the dishwasher base.
‒ To avoid damaging the dishwasher, use the supplied
screws.
2. Adjust the tension so the door rests open between 2 3/4
in. (70 mm) and 4 11/16 in.(120 mm).

4.14 Attach the Outer Toe Panel

NOTICE:
Avoid door interference
▶ To ensure the door can open and close without any
interference, check the clearance when installing the outer toe panel.
1. Slide the supplied brackets into the slots of the toe
panel you just attached.
2. To ensure that the outer toe panel is flush with the
cabinetry base, determine the correct position for the brackets.
15
Page 16
en-us Dishwasher Connection
3. Mark the correct position, then slide the brackets out
and bend out the metal tab at the correct position.
Bending a tab ensures that the toe panel cannot slide in further.
4. Re-insert the brackets.
5. Secure the outer toe panel with the crosshead screws
provided.
‒ The outer toe panel should completely cover the
rubber apron.
6. To cover the screw heads, use the black plastic caps.
Dishwasher Connection

5 Dishwasher Connection

Dishwasher Connection
Follow these instructions to connect the dishwasher.
some detergents to lose effectiveness. Lower water temperatures will increase run times. The hot water supply pressure must be between 7.25 - 145psi (0.5 - 10bar).
WARNING
Scalding Hazard
▶ Do not perform any work on a pressured hot water line.
Serious injury could result. Only qualified plumbers should perform plumbing work. Do not attempt any work on the dishwasher hot water supply plumbing until you are certain the hot water supply is shut off.
NOTICE:
Soldering plumbing lines
▶ Temperatures required for soldering and sweating will
damage the dishwasher. If plumbing lines are to be soldered or sweated, keep the heat source at least 6 inches (152.4 mm) away from the dishwasher.
Plumbing codes
▶ Check local plumbing codes for approved plumbing
procedures and accessories. All plumbing should be done in accordance with national and local codes.
Note
Important notes for water connection:
¡ If using a solder joint instead of a compression fitting,
be sure to complete all solder connections before connecting the water supply line to the dishwasher.
¡ Use an approved dishwasher water supply line with the
correct fittings for this connection.
¡ If using copper tubing or other material not depicted in
this manual for water supply, defer to a licensed plumber for proper installation.
¡ Always use appropriate seals when making plumbing
connections.
1. Flush the incoming water line for approximately 1
minute to clear any foreign material.
2. Connect the dishwasher water supply line to the water
shut off valve, using the adaptor if included with your model.
‒ Install a shut off valve if one isn’t already in the
supply line.
‒ Make sure there are no sharp bends or kinks in the
water line that might restrict water flow.

5.1 Installing the Water Inlet Connection

The hot water heater should be set to deliver approximately 120°F (49°C) [max. 140°F/ (60°C)] water to the dishwasher. Water that is too hot can cause
16
Page 17
Dishwasher Connection en-us
3. Properly tighten all water connections.
4. After all connections are made, turn on the hot water
and check for leaks.

5.2 Installing the Drain Connection

The drain hose must be installed with either a high loop or an air gap.
NOTICE:
Proper drain hose installation
▶ The dishwasher drain hose must be installed with a
portion of it at least 33” (84 cm) off the floor; otherwise the dishwasher may not drain properly.
Remove garbage disposal plug
▶ If the dishwasher drain hose will be connected to a
garbage disposal connection, first remove the plug from the disposal connection.
Note
Important notes for drain connection:
¡ If local ordinance require an air gap, install it according
to the manufacturer’s instructions.
¡ The drain hose length can be extended if necessary.
Use kit #SGZ1010UC. The maximum length of the drain hose, including the hose leading to the air gap, is 150″ (380 cm).
¡ You may attach the hose clip to the inside of the
adjacent cabinet to hang the drain hose (screws are not supplied) in place of using a nonmetallic tie as pictured in the next illustrations. Do not exceed 43” in drain hose height.
2. If you have a garbage disposal, connect the drain hose
to the garbage disposal with either a high loop or an air gap.
3. If you do not have a garbage disposal, connect the
drain hose to the drain connection with either a high loop or an air gap.
1. Place hose clamp around end of drain hose BEFORE
connecting to the plumbing.
4. Insert the included drain hose adaptor before
connecting to the plumbing.
5. Tighten the hose clamp around the house plumbing.
17
Page 18
en-us Customer Service

5.3 Electrical Connection and Test Cycle

1. For wall outlet connections, plug the dishwasher into the
outlet.
2. Turn on power supply.
3. Make sure the water supply is on.
4. Turn the dishwasher on and run a test cycle for 15
minutes.
5. Check to make sure the cycle operates and there are
no leaks while it is running.
6. Stop the cycle and turn off the dishwasher.
7. Your installation is complete.
Customer Service

6 Customer Service

Customer Service
With any warranty repair, we will make sure your appliance is repaired by an authorized service provider using genuine replacement parts. We use only genuine replacement parts for all repairs. Detailed information on the warranty period and terms of warranty can be found in the Statement of Limited Product Warranty, from your retailer, or on our website. If you contact Customer Service, you will need the model number (E-Nr.) and the production number (FD) of your appliance. USA: 1-877-442-4436 www.gaggenau.com www.gaggenau.com/us/appliances/eshop CA: 1-877-442-4436 www.gaggenau.com www.gaggenau.ca
(genuine accessories). The warranty does not cover defective feed lines or fittings leading to the AquaStop connection at the tap.

6.1 Model number (E-Nr.) and production number (FD)

You can find the model number (E-Nr.) and the production number (FD) on the appliance's rating plate. The rating plate is located inside the appliance door. Making a note of your appliance's details and the Customer Service telephone number will enable you to find them again quickly.

6.2 AquaStop® Plus Pledge

In addition to the standard warranty provided by BSH, BSH will also compensate customers for damage caused by a specific fault in the AquaStop system giving rise to a valid warranty claim. Compensation will be provided under the following conditions:
¡ If water damage is caused by a defect in materials or
workmanship in the AquaStop system, BSH will compensate customers reasonable and verifiable damages.
¡ A condition of all warranty claims is the appliance with
AquaStop must have been installed and connected correctly in accordance with all instructions; this also includes a properly installed AquaStop extension
18
Page 19

Table des matières

1 IMPORTANTES CONSIGNES DE SÉCURITÉ ........ 20
1.1 Définitions des termes de sécurité .......................... 20
1.2 Informations générales............................................ 20
1.3 Installation sûre....................................................... 20
1.4 Sécurité électrique .................................................. 21
1.5 Mises en garde conformément à la proposition 65
de l'État de Californie .............................................. 21
2 Avant de commencer.............................................. 22
2.1 Inspecter le lave-vaisselle ....................................... 22
2.2 Pièces incluses ....................................................... 22
2.3 Outils et pièces nécessaires.................................... 22
2.4 Liste de contrôle avant l’installation......................... 23
2.5 Exigences électriques ............................................. 23
2.6 Exigences concernant les armoires......................... 24
3 Préparation avant l’installation .............................. 24
4 Procédure d’installation ......................................... 25
4.1 Mise à niveau préalable du lave-vaisselle ............... 25
4.2 Fixer le cordon d’alimentation ................................. 26
4.3 Vario Hinge des équerres de fixation ...................... 26
4.4 Attacher le tablier .................................................... 26
4.5 Préparer le panneau ............................................... 27
4.6 Attacher les équerres de fixation du panneau ......... 28
4.7 Fixez le panneau et les bandes décoratives............ 28
4.8 Installer un lave-vaisselle dans un meuble .............. 29
4.9 Mise à niveau du lave-vaisselle............................... 30
4.10 Fixer le montage par le haut et latéral ................... 31
4.11 Ouvrir la porte ....................................................... 32
4.12 Ajuster l’ouverture de la porte ............................... 32
4.13 Fixez la plinthe en 2pièces................................... 32
4.14 Fixer la plinthe externe.......................................... 33

fr-ca

5 Raccordement du lave-vaisselle............................ 33
5.1 Installation de l’arrivée d’eau................................... 33
5.2 Installation du raccord d’évacuation ........................ 34
5.3 Connexion électrique et cycle d’essai ..................... 35
6 Service à la clientèle............................................... 35
6.1 Numéro de modèle (E-Nr.) et numéro de
fabrication (FD) ....................................................... 36
6.2 Le serment AquaStop® Plus................................... 36
19
Page 20
fr-ca

IMPORTANTES CONSIGNES DE SÉCURITÉ

LIRE ET CONSERVER CES INSTRUCTIONS
Lisez attentivement toutes les instructions avant d'utiliser l'appareil. Afin de réduire les risques d'incendie, d'électrocution et de blessures corporelles lorsque vous utilisez l'appareil, suivez les précautions de base, et notamment les consignes de sécurité suivantes.

1.1 Définitions des termes de sécurité

Vous trouverez ici des explications sur les mots de signalisation de sécurité utilisés dans ce manuel.
AVERTISSEMENT
Signale un risque de mort ou de blessure grave si l’avertissement n’est pas respecté.
MISE EN GARDE
Signale un risque de blessures mineures ou modérées si l’avertissement n’est pas respecté.
AVIS :
Ceci indique que la non-conformité à cet avis de sécurité peut entraîner des dégâts matériels ou endommager l'appareil.
Remarque:Ceci vous signale des informations et/ou indications importantes.

1.2 Informations générales

Pour réduire le risque d'incendie, de choc électrique, ou de blessures graves, respectez les consignes suivantes.
¡ Cet appareil contient une notice d’installation et la
présente notice d’utilisation. Veuillez lire et comprendre toutes les notices avant d’utiliser l’appareil.
¡ Veuillez conserver la notice et les renseignements sur
le produit en vue d’une réutilisation ultérieure ou pour un futur nouveau propriétaire.
¡ Ne branchez pas l’appareil si ce dernier a été
endommagé durant le transport.
¡ Le recours à des techniciens non qualifiés ou à des
pièces de rechange non d’origine risque d’endommager le produit ou d’entraîner des blessures. Tous les travaux de réparation doivent être effectués par un technicien qualifié utilisant uniquement des pièces de rechange d’origine.
¡ Les lave-vaisselle domestiques certifiés NSF/ANSI184
ne sont pas destinés aux établissements de services alimentaires agréés.

1.3 Installation sûre

Suivez les consignes de sécurité suivantes lors de l’installation de l’appareil.
¡ Ces instructions d’installation sont destinées à des
installateurs qualifiés uniquement. Le lave-vaisselle doit être installé par un technicien ou un installateur qualifié.
¡ Le tuyau d’évacuation du lave-vaisselle doit être installé
avec une partie de celui-ci à au moins 33po (84cm) du sol, sinon le lave-vaisselle risque de ne pas s’écouler correctement.
¡ Ce lave-vaisselle ne doit pas être utilisé à l’extérieur. Il
est destiné à un usage résidentiel intérieur uniquement et ne doit pas être utilisé dans les établissements de restauration commerciale.
¡ Ce lave-vaisselle est conçu pour être entouré
d’armoires sur le dessus et les deux côtés.
¡ NOUVELLE INSTALLATION - Si le lave-vaisselle est
une nouvelle installation, assurez-vous que tous les raccordements sont correctement effectués avant de mettre le lave-vaisselle en place.
¡ REMPLACEMENT - Si le lave-vaisselle remplace un
autre lave-vaisselle, assurez-vous que les raccordements du lave-vaisselle existant sont compatibles avec le nouveau lave-vaisselle et remplacez les pièces si nécessaire.
¡ Cet appareil a été jugé conforme à la norme CAN/CSA-
C22.2 n°167/UL749. Il est de la responsabilité du propriétaire et de l’installateur de déterminer si des exigences et des normes supplémentaires s’appliquent à des installations spécifiques.
AVERTISSEMENT
Sous certaines conditions, de l'hydrogène gazeux peut se créer dans un système d'eau chaude inutilisé pendant deux semaines ou plus. L'hydrogène gazeux est de nature explosive.
▶ Avant d'utiliser un lave-vaisselle connecté à un système
d'eau chaude inutilisé pendant deux semaines ou plus, ouvrir tous les robinets d'eau chaude et laisser l'eau s'écouler pendant plusieurs minutes. Ceci libérera toute accumulation d’hydrogène gazeux. Compte tenu de la nature explosive du gaz, éviter de fumer ou d'utiliser des flammes nues à ce moment.
20
Page 21
IMPORTANTES CONSIGNES DE SÉCURITÉ
LIRE ET CONSERVER CES INSTRUCTIONS
fr-ca

1.4 Sécurité électrique

Suivez les consignes de sécurité suivantes pour éviter tout choc électrique.
¡ Le lave-vaisselle doit être correctement mis à la terre
avant de fonctionner. Cet équipement doit être branché à un système de câblage permanent en métal et mis à la terre, ou un conducteur de mise à la terre d’équipement doit être intégré aux conducteurs d’alimentation et connecté au terminal de mise à la masse de l’équipement ou à la broche de raccordement du lave-vaisselle.
¡ N’utilisez PAS de rallonge ¡ Ne réutilisez PAS un vieux cordon d’alimentation;
utilisez uniquement le cordon fourni.
¡ Assurez-vous que le lave-vaisselle est correctement
relié à la terre conformément à tous les codes municipaux ou, en l’absence de code municipal, au NATIONAL ELECTRICAL CODE aux États-Unis ou au CODE CANADIEN DE L’ÉLECTRICITÉ C22.1 (dernière édition) au Canada, ainsi qu’à tous les codes provinciaux/étatiques ou municipaux applicables
¡ Installations nécessitant un câblage réel et un bornier -
Le modèle accessoire de bornier/boîte de jonction, SMZPCJB1UC, conçu pour un branchement permanent des fils, peut être commandé auprès du service à la clientèle au 1-800-944-2904. Suivez les instructions fournies avec la trousse.
AVERTISSEMENT
Éviter les chocs électriques
▶ Ne travaillez pas sur un circuit sous tension. Cela
pourrait entraîner des blessures graves ou la mort. Seuls des électriciens qualifiés doivent effectuer des travaux électriques. Ne tentez pas de travailler sur le circuit d’alimentation électrique du lave-vaisselle avant d’être certain que le circuit est hors tension.
▶ Pour éviter toute blessure ou tout dommage matériel,
faites attention lors de l’installation ou du retrait du lave­vaisselle afin de réduire la probabilité d’endommager le cordon d’alimentation.
▶ Assurez-vous qu’il n’y a pas de connexions électriques
lâches. Assurez-vous que toutes les connexions électriques sont correctement effectuées. Des connexions électriques lâches et mal installées peuvent entraîner une surchauffe!
Prises murales
▶ Utilisez uniquement le câble d’alimentation fourni pour
brancher l’appareil dans une prise murale.
▶ N’attachez PAS de rallonge, un autre type de câble
modifié ou un adaptateur avec cet appareil.
▶ ÉVITEZ de fendre ou de trancher le câble
d’alimentation.
▶ ÉVITEZ de modifier le câble d’alimentation d’une façon
quelconque. Connexions permanentes de fils (en plus des avertissements ci-dessus)
▶ Utilisez uniquement le cordon d’alimentation de la boîte
de jonction, vendu comme la trousse d’accessoires
#SMZPCJB1UC.
▶ Lisez attentivement les instructions d’installation du
bornier.
▶ Ne retirez, ne modifiez et ne contournez PAS le
bornier.
1.5 Mises en garde conformément à la
proposition 65 de l'État de Californie
Ce produit pourrait contenir un produit chimique reconnu par l'État de la Californie comme cancérigène ou ayant des effets nocifs sur la reproduction. Par conséquent, vous pourriez devoir apposer l'étiquette suivante sur l'emballage du produit comme requis par la Californie:
AVERTISSEMENT
Éviter les risques d’incendie
▶ Assurez-vous que les travaux électriques sont
correctement effectués et contrôlés par des électriciens qualifiés.
21
Page 22
fr-ca Avant de commencer
9/16" 15mm
9/16" 15mm
Avant de commencer

2 Avant de commencer

Avant de commencer
Lisez ces instructions avant de commencer l’installation de votre appareil.
Adaptateur de tuyau d’évacuation en caoutchouc

2.1 Inspecter le lave-vaisselle

Après avoir déballé le lave-vaisselle et avant de l’installer, inspectez-le minutieusement à la recherche d’éventuelles marchandises ou de dommages esthétiques. Signalez immédiatement tout dommage. Les défauts esthétiques doivent être signalés dans les 30 jours suivant l’installation. REMARQUE : Ne jetez pas les sacs ou les articles qui se trouvent dans l’emballage d’origine avant d’avoir terminé l’installation.

2.2 Pièces incluses

Après avoir déballé toutes les pièces, assurez-vous que toutes les pièces sont présentes et n’ont pas été endommagées durant le transport.
Cordon d’alimentation
Pince à capot
Équerres de fixation Vis à bois de l’équerre de montage pour la fixation à l’armoire
Plinthe *selon votre modèle Vis de plinthe
Équerres de fixation et vis pour panneau d’habillage entièrement intégré
Équerres de plinthe
Distributeurs de force pour le montage latéral et vis
Gabarit de perçage
Clé à molette
Poignée de porte d’urgence
Vis pour régler la porte
Bandes de fixation auto-agrippantes
22

2.3 Outils et pièces nécessaires

Rassemblez les outils et pièces supplémentaires suivants avant de commencer l’installation de votre appareil.
Outils
Perceuse électrique
Ruban à mesurer
Tournevis cruciforme
Adaptateur d’arrivée d’eau
Page 23
Avant de commencer fr-ca
Tournevis plat
Clé réglable
Niveau
Tournevis à tête étoilée T-15
Tournevis à tête étoilée T-20
Scie sauteuse
Crayon
Carré en acier
▶ Ne laissez pas les lignes électriques et d’alimentation
se toucher.
¡ Choisissez un emplacement aussi proche que possible
de l’évier pour faciliter l’accès aux conduites d’alimentation en eau et d’évacuation.
¡ Assurez-vous que l’appareil est installé suffisamment
près de l’évier de sorte que la longueur du tuyau d’évacuation ne dépasse pas 92po (2337mm) et qu’une partie du tuyau d’évacuation soit surélevée d’au moins 33po par rapport au niveau du sol.
¡ Assurez-vous que l’enceinte est carrée et que
l’ouverture est d’au moins 321/8po (817mm) de haut et 235/8po (600mm) de large.
¡ Assurez-vous que l’ouverture dans l’armoire est
suffisamment grande pour faire passer le câble électrique, la conduite d’eau et le tuyau d’évacuation, et si ce n’est pas le cas, pratiquez une nouvelle ouverture. Voir
→
"Préparation avant l’installation", Page24
¡ Si l’ouverture est en bois, veillez à ce qu’elle soit bien
poncée. Si elle est en métal, assurez-vous qu’elle est recouverte d’un joint de protection.
¡ Assurez-vous que votre chauffe-eau est réglé à 49°C
(120°F) et que la pression de l’eau est comprise entre 15 et 145psi (1 à 10bars)
¡ Déterminez la méthode de montage en fonction du
modèle de lave-vaisselle et du type de comptoir. Voir .
¡ Utilisez uniquement le matériel fourni pour l’installation.
Si vous remplacez un lave-vaisselle, éliminez les anciens tuyaux et autres équipements de manière appropriée.
¡ Pour éviter de rayer le sol, préparez une protection pour
le sol lorsque le lave-vaisselle sera glissé dans l’armoire.

2.5 Exigences électriques

Poinçon central
Pièces
Vanne d’arrêt et raccords appropriés pour la ligne d’alimentation en eau chaude.

2.4 Liste de contrôle avant l’installation

Assurez-vous que les conditions suivantes sont remplies lors de la planification de l’installation de votre appareil.
AVERTISSEMENT
Éviter les risques d’échaudage ou de choc électrique
▶ Assurez-vous que l’alimentation en eau et l’alimentation
électrique sont fermées avant l’installation ou l’entretien.
Assurez-vous que les exigences électriques suivantes sont respectées.
Caractéristiques électriques du lave-vaisselle
Volts 120 Hertz 60 Ampères 12 Watts 1440 (max)
Alimentation électrique
Le client a la responsabilité de s’assurer que l’installation électrique du lave-vaisselle est conforme à tous les codes et ordonnances électriques nationaux et municipaux. Le lave-vaisselle est conçu pour une alimentation électrique de 120V, 60Hz, CA, branchée à un circuit électrique dédié au lave-vaisselle, correctement mis à la terre, avec un fusible ou un disjoncteur de 15 ou 20ampères.
23
Page 24
fr-ca Préparation avant l’installation
or

2.6 Exigences concernant les armoires

Assurez-vous que l’espace de l’armoire pour l’installation correspond aux dimensions requises.
Si le lave-vaisselle doit être installé dans un coin, prévoyez un dégagement suffisant pour ouvrir la porte comme indiqué.
Préparation avant l’installation

3 Préparation avant l’installation

Préparation avant l’installation
Après avoir trouvé l’emplacement approprié pour votre lave-vaisselle, créez une ouverture pour permettre le passage de l’eau, de l’évacuation et des lignes électriques du côté approprié.
1. Découpez un trou rectangulaire de 2,5x3,5po dans le
coin arrière du côté de l’évier.
Si l’ouverture est pratiquée à travers le bois, sablez-la. Si l’ouverture est pratiquée à travers du métal, utilisez la trousse de protection des bords avec clips pour cordon d’alimentation SMZEPCC1UC.
2. Retirez le tablier en caoutchouc de la partie supérieure
du lave-vaisselle.
24
Page 25
3. Retirez le collier de serrage du tuyau à l’arrière du lave-
9 x
vaisselle.
Procédure d’installation fr-ca
Procédure d’installation

4 Procédure d’installation

Procédure d’installation
Suivez les instructions suivantes pour installer le lave­vaisselle.

4.1 Mise à niveau préalable du lave-vaisselle

Réglez le lave-vaisselle à la bonne hauteur avant de l’insérer dans le meuble.
1. Mesurez la hauteur de l’ouverture de l’armoire.
2. Relevez l’avant du lave-vaisselle jusqu’à ce qu’il soit
environ 1/2po plus bas que la hauteur de l’ouverture en tournant les pieds dans le sens des aiguilles d’une montre.
4.
AVERTISSEMENT Risque de pincement
▶ Gardez les doigts à l’écart des ouvertures dans la
porte interne. Les pièces coulissantes peuvent pincer les doigts.
Ajoutez les 9 pièces de fixation auto-agrippantes à la porte extérieure.
5. Retirer les bandes de décoration latérales et réserver
les bandes et les vis pour plus tard.
Vous pouvez relever le pied arrière une fois que l’appareil est dans l’ouverture du meuble.
3. Utilisez un niveau sur la partie supérieure avant pour
vérifier que les deux pieds sont égaux.
25
Page 26
fr-ca Procédure d’installation

4.2 Fixer le cordon d’alimentation

▶ Raccordez l’extrémité du cordon d’alimentation à
l’arrière du lave-vaisselle.
‒ Veillez à l’enfoncer à fond jusqu’à ce qu’il soit
complètement en place.
La prise pour le cordon d’alimentation doit être située dans une armoire ou un mur adjacent au meuble du lave-vaisselle. Ne branchez pas le lave-vaisselle dans la prise murale tant que toutes les étapes de l’installation ne sont pas terminées.
Montage par le haut et latéral
Pour les ouvertures de plus de 235/8po (600mm), utilisez les équerres de fixation en métal. Le montage par le haut est utilisé avec le bois ou autres matériaux qui peuvent être facilement percés. Le montage latéral est utilisé avec les comptoirs en pierre ou à d’autres matériaux durs qui ne peuvent pas être facilement percés. Les deux utilisent les mêmes équerres de fixation; seul l’emplacement des vis diffère.
▶ Orientez les équerres de fixation comme indiqué et
placez les languettes dans les ouvertures des coins avant du lave-vaisselle.
‒ Pour le montage latéral, plier les équerres vers le bas
au niveau de la perforation.
Remarques
¡ Si vous avez besoin d’une connexion de câblage
permanente, commandez la trousse d’accessoires pour boîte de jonctionSMZPCJB1UC.
¡ Si les codes électriques locaux exigent des attaches
pour fixer le fil du cordon d’alimentation au lave­vaisselle, utilisez la trousse d’accessoiresSMZEPCC1UC.

4.3 Vario Hinge des équerres de fixation

Avant d’installer les équerres de fixation fournies, décidez de la méthode de fixation du lave-vaisselle dans son enceinte: par le haut (bois ou matériau poreux) ou latérale (pierre ou surface solide). Une fois les équerres de fixation installées sur le lave-vaisselle, les retirer devient difficile et endommagerait tant les supports de montage et le lave­vaisselle. Si vous avez un panneau entièrement intégré, ne fixez pas les équerres de fixation avant d’avoir fixé le panneau à la porte.
AVERTISSEMENT
Éviter les risques de basculement
▶ N’utilisez pas le lave-vaisselle avant qu’il ne soit
complètement installé. Lorsque vous ouvrez la porte d’un lave-vaisselle non installé, ouvrez-la avec précaution tout en soutenant l’arrière de l’appareil. Le non-respect de cet avertissement peut entraîner des blessures graves.
Distributeur de force pour le montage latéral
Les distributeurs de force pour le montage latéral sont destinés aux ouvertures d’armoire de 235/8po.
▶ Insérer un distributeur de force pour le montage latéral
dans l’ouverture de chaque côté. Veillez à ce qu’il soit à ras avec le lave-vaisselle.

4.4 Attacher le tablier

1. Retirer le ruban recouvrant la bande adhésive sur le
tablier en caoutchouc.
26
Page 27
Procédure d’installation fr-ca
2. Collez le tablier à l’avant du lave-vaisselle.

4.5 Préparer le panneau

AVERTISSEMENT
Risque de pincement
▶ Gardez les doigts à l’écart des ouvertures dans la porte
interne. Les pièces coulissantes peuvent pincer les doigts.
Remarque:Le poids du panneau d’habillage doit être compris entre 10 et 24 livres. S’il est plus lourd, appelez le service à la clientèle.
1. Retirer les inserts en plastique des fentes de la porte
extérieure.
2. Mesurez la distance à partir du haut de l’ouverture de
l’armoire jusqu’à la base de l’insertion de l’équerre.
‒ Notez cette distance (A).
3. Mesurer la même distance (A) sur le panneau
d’habillage en commençant par le haut du panneau.
4. Utilisez le gabarit fourni pour marquer le centre du
panneau.
‒ Tracez une ligne verticale au centre du panneau.
5. Tracez une ligne horizontale au point A.
6. Alignez le gabarit sur la ligne horizontale et marquez les
points pour I.
27
Page 28
fr-ca Procédure d’installation
7. Déplacez le gabarit à 9,4po (240mm) de la ligne A.
‒ Tracez une autre ligne et marquez les points à II.
8. Pratiquez des trous de guidage avec un marteau et un
poinçon central.
2. Fixez les équerres de fixation au panneau à l’aide des
vis fournies.
‒ Fixez à la main; N’UTILISEZ pas de perceuse
électrique.

4.7 Fixez le panneau et les bandes décoratives

1. Si votre lave-vaisselle nécessite une poignée, fixez-la
avant de monter le panneau sur le lave-vaisselle.

4.6 Attacher les équerres de fixation du panneau

1. Percez le panneau aux deux tiers de sa longueur.
28
Page 29
Procédure d’installation fr-ca
2. Fixez le panneau au lave-vaisselle en alignant les
équerres sur les charnières et en les faisant glisser en place.
3. Veillez à ce que le lave-vaisselle soit à ras avec le lave-
vaisselle.
5. Alignez les bandes de décoration sur les côtés.
6. A l’aide d’un tournevis torx 15, réinsérez les vis qui ont
été retirées précédemment.
‒ N’utilisez pas de perceuse électrique.
4. Ajustez le panneau si nécessaire pour qu’il corresponde
à la hauteur des meubles.

4.8 Installer un lave-vaisselle dans un meuble

Pour éviter de rayer le sol, utilisez des protections de sol et faites attention lorsque vous faites glisser le lave­vaisselle dans le meuble.
AVIS :
Évitez les plis du tuyau
▶ Faites attention en poussant le lave-vaisselle. Les
tuyaux peuvent se plier, se tordre ou se casser, ce qui peut provoquer une obstruction ou une fuite.
29
Page 30
fr-ca Procédure d’installation
x x
=
1. Faites passer le cordon d’alimentation et les tuyaux par
le trou inférieur du meuble, puis ajoutez les tuyaux.
2. Poussez lentement et avec précaution le lave-vaisselle
dans l’espace du meuble.
4. Enfin, poussez l’unité jusqu’à ce qu’elle affleure la porte
du meuble.
5. Centrez le lave-vaisselle dans l’ouverture.
3. Passez la main dans le meuble adjacente et sortez
complètement les tuyaux et l’excédent de cordon d’alimentation afin qu’ils ne soient pas pliés.

4.9 Mise à niveau du lave-vaisselle

Maintenant que le lave-vaisselle est dans le meuble, vérifiez à nouveau les niveaux.
1. Nivelez d’un côté à l’autre en tournant les pieds dans le
sens des aiguilles d’une montre pour relever l’avant ou dans le sens inverse pour l’abaisser.
30
Page 31
Procédure d’installation fr-ca
2. Mettez l’avant et l’arrière à niveau en tournant la vis
centrale dans le sens des aiguilles d’une montre pour relever l’arrière ou dans le sens inverse pour l’abaisser.
3. Utilisez un niveau pour vérifier que votre lave-vaisselle
est de niveau.
‒ Vérifiez que le comptoir est de niveau et ajustez le
lave-vaisselle au comptoir.

4.10 Fixer le montage par le haut et latéral

1. Pour un montage par le haut, enfoncez les vis de
fixation dans le comptoir à travers les trous des équerres.
2. Pour un montage latéral, enfoncez les vis de montage
dans les trous situés sur les côtés de l’armoire.
4. Assurez-vous que le haut de la porte n’est pas à moins
de 1/4po (6mm) du dessous du comptoir.
3. Si vous utilisez les supports latéraux du distributeur de
force, retirez d’abord le tiroir à couverts.
31
Page 32
fr-ca Procédure d’installation
4. Enfoncez les vis de montage dans les trous situés à
l’intérieur du lave-vaisselle.
5. Remettez en place le tiroir à couverts.

4.11 Ouvrir la porte

▶ Pour ouvrir le lave-vaisselle, utilisez l’outil d’ouverture
d’urgence de la porte fourni.
1. Insérez les vis incluses à la base des deux côtés.
2. Ajustez la tension de manière à ce que la porte reste
ouverte entre 23/4po (70 mm) et de 4 11/16po (120mm).

4.12 Ajuster l’ouverture de la porte

Exigence:Si vous avez installé une lourde porte en bois,
ajustez l’ouverture.
4.13 Fixez la plinthe en 2pièces
1. Si votre lave-vaisselle est équipé d’un tablier en
caoutchouc, installez la plinthe en deux pièces derrière le tablier.
2. Placez la plinthe à fentes sur le lave-vaisselle.
‒ Elle devrait reposer sur le sol.
3. Placez l’autre morceau de la plinthe sur la plinthe
arrière avec le bord angulaire sur le bord correspondant du lave-vaisselle.
32
Page 33
Raccordement du lave-vaisselle fr-ca
4. Pour fixer les plinthes, enfoncez les deux vis torx noires
dans les trous de la plinthe et de la base du lave­vaisselle.
‒ Pour éviter d’endommager le lave-vaisselle, utilisez
les vis fournies.

4.14 Fixer la plinthe externe

AVIS :
Évitez de bloquer la porte
▶ Pour que la porte puisse s’ouvrir et se fermer sans
entrave, vérifiez le dégagement lors de l’installation de la plinthe extérieure.
3. Marquez la bonne position, puis retirez les équerres de
fixation et pliez la languette métallique à la bonne position.
Plier une languette permet de d’empêcher la plinthe de s’enfoncer davantage.
4. Réinsérez les équerres de fixation.
5. Fixez la plinthe extérieure aux vis à tête cylindrique
fournies.
‒ La plinthe extérieure doit recouvrir complètement le
tablier en caoutchouc.
6. Pour couvrir les têtes de vis, utilisez les capuchons en
plastique noir.
1. Faites glisser les supports fournis dans les fentes de la
plinthe que vous venez de fixer.
2. Pour vous assurer que la plinthe extérieure est au
même niveau que la base de l’armoire, déterminez la position correcte des équerres de fixation.
Raccordement du lave-vaisselle

5 Raccordement du lave-vaisselle

Raccordement du lave-vaisselle
Suivez les instructions suivantes pour raccorder le lave­vaisselle.

5.1 Installation de l’arrivée d’eau

Le chauffe-eau doit être réglé pour fournir de l’eau à environ 120°F (49°C) [max. 140°F/ (60°C)] au lave­vaisselle. Une eau trop chaude peut nuire à l’efficacité de certains détergents. Plus l’eau est froide, moins le lave-
33
Page 34
fr-ca Raccordement du lave-vaisselle
vaisselle est efficace. La pression d’alimentation en eau chaude doit être comprise entre 7,25 et 145psi (0,5 et 10bars).
AVERTISSEMENT
Risque d’échaudage
▶ N’effectuez pas de travaux sur une conduite d’eau
chaude sous pression. Des blessures graves pourraient en résulter. Confiez les travaux de plomberie exclusivement à un plombier qualifié. Ne tentez pas de travailler sur la plomberie d’alimentation en eau chaude du lave-vaisselle avant d’être certain que l’alimentation en eau chaude est coupée.
AVIS :
Soudure des conduites de plomberie
▶ Les températures requises pour la soudure et le
ressuage endommageront le lave-vaisselle. Si des conduites de plomberie doivent être soudées ou ressuées, maintenez la source de chaleur à une distance d’au moins 6pouces (152,4mm) du lave­vaisselle.
Codes de plomberie
▶ Vérifiez les codes de plomberie locaux pour les
procédures et accessoires de plomberie approuvés. Toute la plomberie doit être effectuée conformément aux codes nationaux et locaux.
Remarque
Remarques importantes pour le raccordement à l’eau:
¡ Si vous utilisez un joint à souder au lieu d’un raccord à
compression, veillez à terminer tous les raccords à souder avant de raccorder la ligne d’alimentation en eau au lave-vaisselle.
¡ Utilisez une ligne d’alimentation en eau approuvée pour
le lave-vaisselle avec les raccords appropriés pour cette connexion.
¡ Si vous utilisez des tuyaux en cuivre ou tout autre
matériau non décrit dans ce manuel pour l’alimentation en eau, confiez l’installation à un plombier agréé.
¡ Utilisez toujours des joints appropriés lorsque vous
effectuez des raccordements de plomberie.
1. Rincez la conduite d’eau entrante pendant environ
1minute pour éliminer tout corps étranger.
2. Raccordez la conduite d’alimentation en eau du lave-
vaisselle à la vanne d’arrêt d’eau. Utilisez l’adaptateur éventuellement inclus avec votre modèle.
‒ Installez un robinet d’arrêt s’il n’y en a pas déjà un
sur la ligne d’alimentation.
‒ Assurez-vous qu’il n’y a pas de coudes ou de plis
aigus dans la conduite d’eau qui pourraient entraver l’écoulement de l’eau.
3. Serrez correctement tous les raccords d’eau.
4. Une fois tous les raccordements effectués, ouvrez l’eau
chaude et contrôlez la présence de fuites.

5.2 Installation du raccord d’évacuation

Le tuyau d’évacuation doit être installé avec une boucle élevée ou une fente d’aération.
AVIS :
Installation du tuyau d’évacuation
▶ Le tuyau d’évacuation du lave-vaisselle doit être installé
avec une partie de celui-ci à au moins 33po (84cm) du sol, sinon le lave-vaisselle risque de ne pas s’écouler correctement.
Retirer la fiche du broyeur à ordures
▶ Si le tuyau d’évacuation du lave-vaisselle doit être
raccordé à un broyeur d’ordures, retirez d’abord le bouchon du raccord du broyeur.
Remarque
Remarques importantes pour les raccords d’évacuation:
¡ Si la réglementation locale exige une fente d’aération,
installez-la conformément aux instructions du fabricant.
¡ La longueur du tuyau d’évacuation peut être allongée si
nécessaire. Utilisez la trousse#SGZ1010UC. La longueur maximale du tuyau d’évacuation, y compris le tuyau menant à la fente d’aération, est de 150po (380cm).
¡ Vous pouvez fixer le collier de serrage à l’intérieur de
l’armoire adjacente pour suspendre le tuyau d’évacuation (les vis ne sont pas fournies) au lieu d’utiliser un lien non métallique comme indiqué sur les illustrations suivantes. La hauteur du tuyau d’évacuation ne doit pas dépasser 43po.
34
Page 35
1. Placez un collier de serrage à l’extrémité du tuyau
d’évacuation AVANT de le raccorder à la plomberie.
2. Si vous avez un broyeur d’ordures, connectez le tuyau
d’évacuation au broyeur d’ordures avec une boucle élevée ou une fente d’aération.
Service à la clientèle fr-ca
5. Serrez le collier de serrage autour de la plomberie
domestique.

5.3 Connexion électrique et cycle d’essai

1. Pour les raccordements à une prise murale, branchez le
lave-vaisselle dans la prise.
2. Mettez l’alimentation électrique sous tension.
3. Assurez-vous que l’alimentation en eau est en marche.
4. Mettez le lave-vaisselle en marche et lancez un cycle
d’essai pendant 15minutes.
5. Vérifiez que le cycle fonctionne et qu’il n’y a pas de
fuites pendant qu’il est en marche.
6. Arrêtez le cycle et éteignez le lave-vaisselle.
7. Votre installation est terminée.
3. Si vous n’avez pas de broyeur d’ordures, connectez le
tuyau d’évacuation au raccordement d’évacuation avec une boucle élevée ou une fente d’aération.
4. Insérez l’adaptateur de tuyau d’évacuation fourni avant
de le raccorder à la tuyauterie.
Service à la clientèle

6 Service à la clientèle

Service à la clientèle
Lors de toute réparation réalisée dans le cadre de la garantie, nous nous assurons que votre appareil est réparé avec des pièces de rechange d’origine par un technicien dûment formé et agréé. Nous utilisons exclusivement des pièces de rechange d’origine lors des réparations. Pour plus d’informations sur ladurée etles conditions de la garantie dans votre pays, consultez nos modalités de garantie auprès de votre détaillant ou sur notre site Web. Si vous contactez le service à la clientèle, indiquez le numéro de modèle (E-Nr.) et le numéro de fabrication (FD) de l’appareil. USA: 1-877-442-4436 www.gaggenau.com www.gaggenau.com/us/appliances/eshop CA: 1-877-442-4436 www.gaggenau.com www.gaggenau.ca
35
Page 36
fr-ca Service à la clientèle

6.1 Numéro de modèle (E-Nr.) et numéro de fabrication (FD)

Le numéro de modèle (E-Nr.) et le numéro de fabrication (FD) sont indiqués sur la plaque signalétique de l’appareil. Vous trouverez la plaque signalétique à l'intérieur de la porte de l'appareil. Pour retrouver rapidement les données de votre appareil et le numéro de téléphone du service à la clientèle, n'hésitez pas à les recopier ailleurs.

6.2 Le serment AquaStop® Plus

En plus de la garantie fournie par BSH, BSH dédommagera tout client ayant subi des dommages causés par un défaut spécifique dans le système AquaStop et donnant lieu à un recours en garantie. La compensation sera versée sous les conditions suivantes:
¡ Si un dégât d’eau est causé par un défaut de matériel
ou de main-d’oeuvre dans le système AquaStop, BSH dédommagera les dommages raisonnables et vérifiables du client.
¡ Toutes les revendications de garantie ont pour condition
préalable que l’appareil avec AquaStop soit installé et branché correctement selon nos instructions; cela inclut également une extension AquaStop correctement installée (accessoires d’origine). Notre garantie ne couvre pas les conduites d’arrivée d’eau ou robinetteries défectueuses conduisant au raccordement du dispositif AquaStop au robinet d’eau.
36
Page 37
Page 38
Page 39
Page 40
BSH Home Appliances Corporation
1901 Main Street, Suite 600 Irvine, CA 92614 USA www.gaggenau.com 1-877-442-4436 © 2024 BSH Home Appliances Corporation
*9001923384*
9001923384 en-us, fr-ca (040301) 650
Loading...
