Käyttö- ja asennusohje
AW 540-190/120
AW 541-190/120
AW 542-120
AW 543-120
Liesituuletin
1
AW 540-190/120
AW 541-190/120
AW 542-120
AW 543-120
Esipuhe
1. Tärkeitä vihjeitä
Sivu 3-4
1.1 Turvallisuusseikat Sivu 3
1.2 Ensimmäinen käyttöönotto Sivu 4
1.3 Käyttötavat Sivu 4
2. Varusteet Sivu 5
3. Käyttö Sivu 6-8
4. Puhdistus ja hoito Sivu 9-10
5. Huolto Sivu 11
6. Asennusohjeet Sivu 12-17
6.1 Tekniset arvot Sivu 12
6.2 Asennusohjeet Sivu 12-17
2
Esipuhe
Uutta liesituuletinta käytettäessä tuottaa
keittiössä työskentely entistäkin enemmän
iloa.
Laite tarjoaa seuraavat edut:
– korkea imuteho ja hiljainen käyttöääni,
– suuren määrän eri toimintoja,
– tehokas halogeenivalaistus ja himmennyskytkin
keittotason yläpuolella.
Jotta saat laitteesta täyden hyödyn, lue käyttöja asennusohjeet huolellisesti läpi
ennen
ensimmäistä käyttöönottoa
. Ohjeissa on
tärkeitä koneen käyttöä, asennusta ja huoltoa
koskevia
vihjeitä.
Seuraavalta sivulta löytyy
tärkeitä turvallisuus-
seikkoja koskevia vihjeitä
samoin kuin laitteen
käyttöä koskevia vihjeitä. Nämä on tarkoitettu
käyttöturvallisuuden takaamiseksi ja laitteen arvon
säilyttämiseksi.
Vihjeet, jotka tulee ottaa huomioon
ennen
koneen käyttöönottoa
, löytyvät sivulta 4.
Kohdat
”Asentaminen ja toiminta” sekä
”Käyttö” paljastavat mitä kaikkea laitteella voi
tehdä ja miten se tapahtuu.
Kohta
”Puhdistus ja hoito” antaa neuvoja
laitteen pitämiseksi pitkään hyvässä kunnossa ja
kauniina.
Ja nyt toivotamme paljon iloa tuulettimen
käytössä!
Kuva 1
1.1 Turvallisuusseikat
– Jos tuuletin on rikki, sitä ei saa käyttää.
–Tuulettimen saa liittää sähköverkkoon vain
valtuutettu sähköasentaja. Hänen on otettava
huomioon sähkön toimittajan ja rakennusnormien
voimassa olevat määräykset.
Huomioi myös mukana tulleet asennus-
ohjeet!
– Kun sähkölaitteita liitetään verkkoon
keittotasojen lähellä, täytyy katsoa, etteivät
liitäntäjohdot kosketa kuumaa keittotasoa.
– On huomioitava, että tuuletinta käytettäessä on
sen lamppujen oltava asennetut paikalleen.
–Tuuletinta ei saa missään tapauksessa käyttää
ilman rasvasuodatinta.
–Tuulettimeen ei saa imeä vaarallisia tai
räjähdysalttiita aineita tai höyryjä!
– Käyttäjä on vastuussa, että laitetta käsitellään ja
hoidetaan oikein.
– Laitetta on pidettävä silmällä sitä käytettäessä.
–
Varo! Liian likainen rasvasuodatin aiheuttaa
palovaaran! Tuulettimen alla friteeraus vaatii
palovaaran takia jatkuvaa silmälläpitoa! Puhdista
rasvasuodattimet ja vaihda aktiivihiilisuodatin
säännöllisesti!
–
Palovaara! Liekittäminen käynnissä olevan
tuulettimen alla ei ole sallittua!
– Jos tuuletin on asennettu tulisijan ylle, jossa
käytetään jotakin kiinteää polttoainetta (josta voi
syntyä kipinöintiä), saa tuulettimen asentaa vain
sillä edellytyksellä, että tulisijalla on
kiinteä
suojuskansi, jota ei voi irrottaa
. Samalla on
otettava huomioon voimassa olevat rakennusnormit. Tämä ei koske kaasuhelloja eikä kaasukeittotasoja.
– Käytä tuulettimen alla olevia kaasukeittoalueita
vain silloin, kun keittoastia on liekillä!
– Mikäli käytät samanaikaisesti yli 3 kaasukeitto-
aluetta, on tuuletin säädettävä vähintään tehotasolle 2. Siten vältetään lämmön patoutuminen
tuulettimeen.
– Älä laske tuulettimen päälle raskaita esineitä,
sen käyttöturvallisuus voi kärsiä.
– Tätä laitetta ei saa puhdistaa höyrypuhdistimella
tai korkeapaineella
oikosulun vaaran vuoksi!
– Jokaisen huoltotoimenpiteen yhteydessä on
laitteesta katkaistava virta. Vedä tällöin
pistotulppa irti pistorasiasta tai katkaise virta
sulakkeesta.
Ellei pistotulppa ole esillä, on virta katkaistava
erillisesti asennetusta virtakatkaisimesta.
–Turvallisuussyistä korjauksia saa tehdä vain
valtuutettu ammattimies.
– Mahdollisista vioista, jotka ovat syntyneet, kun
tätä käyttöohjetta ei ole noudatettu, ei huoltotakuu vastaa.
– Jos huoneessa, johon tuuletin on asennettu on
puuta, hiiltä, kaasua tai öljyä käyttävä tulisija, on
huolehdittava huoneen riittävästä tuuletuksesta.
–Turvallisuussyistä ei huoneessa, johon tuuletin
on asennettu, vallitsevan alipaineen saa olla
korkeampi kuin 4 Pa (0,04 mbar). Tämä
saavutetaan, jos avattavista ja suljettavista
aukoista kuten ovista, ikkunoista,
tuloilma/poistoilma-seinäaukoista tai muista
teknisistä toimenpiteistä johtuen palamisilman
tilalle pääsee virtaamaan uutta ilmaa.
– Mikäli laitetta käytetään vain avatulla ikkunalla
(jotta taataan riittävä tuloilma), voidaan asentaa
erillinen
ikkunakytkin.
Ikkunaan asennetaan tällöin kytkin (sulkija).
Tämä kytkin liitetään ikkunakytkinliittymällä
pääelektroniikkaan. Tämän jälkeen laitetta voi
käyttää vain avatulla ikkunalla.
Tärkeää! Ikkunakytkimen saa asentaa vain
valtuutettu sähköasentaja.
Vihje: Valo toimii rajoituksitta.
– Sähkökatkoksen jälkeen ei tuuletin kytkeydy
itsestään taas päälle. Käynnistäminen tapahtaa
tällöin kiertämällä jotain säätönuppia tai
painamalla jotain näppäintä.
Pidätämme oikeuden teknisiin muutoksiin!
3
1. Tärkeitä vihjeitä
1.2 Ensimmäinen käyttöönotto
Ennen kuin otat laitteen ensimmäistä kertaa
käyttöön, huomioi seuraavat seikat:
–Tuulettimen saa asentaa vain valtuutettu
sähköasentaja.
– Lue käyttöohje tarkoin kannesta kanteen ennen
kuin otat tuulettimen käyttöön.
– Poista koneen pakkausmateriaalit ja toimita ne
niille tarkoitettuihin jätesäiliöihin! Huomioi,
että koneen lisätarvikkeet on pakattu kartongin
pohjalle!
Älä anna pakkausmateriaaleja (muovikelmut,
styrox jne.) lasten käsiin!
– Puhdista kone huolellisesti ennen ensimmäistä
käyttöönottoa. (Katso kohtaa ”Puhdistus ja hoito”)
– Ennen käyttöönottoa on varmistettava, että
verkkoliitäntä on kunnossa.
1.3 Käyttötavat
– Laite on tarkoitettu käytettäväksi vain
kotitalouksissa eikä sitä saa ottaa muunlaiseen
käyttöön.
–Tarkista mahdollisten toimintahäiriöiden
yhteydessä ensin talon sulakkeet. Ellei häiriö
johdu sähkön tulosta, on sinun otettava yhteys
laitteen myyntiliikkeeseen tai Gaggenau-huoltoon.
4
5
2. Varusteet
1 Tuuletinkanava
2 Ohjauspaneeli
3 Rasvasuodatin
4 Valaisin
Asennettavat lisätarvikkeet poistoilmakäyttöä varten
Teräksinen kanavayksikkö:
LK 010-012 kattokorkeudelle 2,25- 2,64 m
LK 010-022 kattokorkeudelle 2,64- 3,02 m
Alumiini kanavayksikkö:
LK 011-012 kattokorkeudelle 2,25 - 2,64 m
LK 011-022 kattokorkeudelle 2,64 - 3,02 m
Asennettavat lisätarvikkeet kiertoilmakäyttöä varten
Teräksinen kanavayksikkö:
LK 010-112 kattokorkeudelle 2,36 - 2,64 m
LK 010-122 kattokorkeudelle 2,64- 3,02 m
Alumiini kanavayksikkö:
LK 011-112 kattokorkeudelle 2,36 - 2,64 m
LK 011-122 kattokorkeudelle 2,64 - 3,02 m
Kuva 2
1
2
34
Kuva 3
Moottori pysäytetty
Keskivoimakas poistoimu
Voimakas poistoimu
Erittäin voimakas poistoimu
Tehopoistoimu
Jälki-imuasento
Valo
Merkkivalo, joka
näyttää, milloin
rasvasuodatin on
puhdistettava
6
3. Käyttö
Tuulettimen AH 540/545-190 leveys on 90 cm,
tuulettimen AH 540/541/542/543-120 leveys on
120 cm. Tuulettimet ovat käyttötavoiltaan identtisiä.
Kaikissa toimintonäppäimissä paitsi näppäintä
0
(”Moottori pysäytetty”) palaa vihreä valo, kun ne on
painettu alas.
Valo
Valo voidaan sytyttää tai sammuttaa riippumatta
siitä, onko tuuletin käynnissä, painamalla
näppäintä (katso kuva 4).
Kun painat lyhyesti näppäintä , saat valaistuksen
korkeimmalle teholle.
Pitämälla näppäintä painettuna, voit säätää
valaistuksen haluamallesi voimakkuudelle.
Poistoilma-asento
Tuulettimessa on kolme poistoilmaasentoa ja
tehoasento (katso kuva 5). Käyttämällä
toimintonäppäimiä
1, 2, 3 tai Int voit säätää
poistoimun tarpeen mukaiseksi.
Kuva 4
Kuva 5
tai tai tai
7
Kun ruskistetaan tai paistetaan avoimella pannulla
täytyy käyttää tehoasentoa ja painaa
Int-näppäin
alas (katso kuva 6).
Jos tehoasentonäppäin on painettu alas, se
kytkeytyy automaattisesti pois päältä 5 minuutin
kuluttua.
Jos painat
Int-näppäimen alas, kun tuuletin käy
asennossa
1, 2 tai 3, kytkeytyy elektroniikka
5 minuutin kuluttua automaattisesti takaisin
aiempaan poistoimuasentoon (katso kuva 7).
Voit katkaista tehoimun ennen kuin 5 minuuttia on
kulunut, painamalla näppäintä
0 (”Moottori
pysäytetty”) tai jonkun muun tehoasennon näppäintä
(katso kuva 8).
Tuuletin voidaan pysäyttää milloin tahansa
0-näppäimellä (”Moottori pysäytetty”).
Kuva 6
Kuva 8
Kuva 7
8
Erikoistoiminnot:
Tehoaika:
Painamalla samanaikaisesti Int-näppäintä ja
näppäintä
1, 2 tai 3 voit ohjelmoida ja tallentaa
tehoasennon ajaksi 3, 5 tai 10 minuuttia (katso
kuva 9). 5 minuutin jakson ohjelmointi tapahtuu siis
näppäinyhdistelmällä
Int/2.
Jälki-imuasento:
Jälki-imutehon voit valita itse. Paina ensin näppäintä
1, 2, 3 tai Int-näppäintä ja sitten näppäintä
(katso kuva 10).
Jälki-imutoiminto kestää 10 minuuttia kaikilla
ohjelmoinneilla. Kymmenen minuutin kuluttua
ilmanpoisto pysähtyy, valo jää kuitenkin vielä
palamaan.
Jaksottainen ilmanpoisto:
Yksi tämän liesituulettimen erikoisuuksista on
jaksottainen ilmanpoisto. Se on automaattinen,
ajoittainen ilmanpoiston käynnistäminen viideksi
minuutiksi tunnissa. Tämä toiminto käynnistetään
painamalla yhtä aikaa
0-näppäintä ja halutun tehon
mukaan näppäintä
1, 2 tai 3 (katso kuva 11).
Tämä toiminto osoitetaan siten, että -näppäin
palaa vuorotellen valitun tehoasennon kanssa.
Jaksottainen ilmanpoisto voidaan pysäyttää
näppäimällä
0 (katso kuva 12).
Kuva 12
Kuva 10
tai tai
tai
Kuva 9
tai tai
Kuva 11
tai tai
9
Rasvasuodattimen puhdistus
Rasvasuodattimen merkkivalo F vilkkuu 30 tunnin
käytön jälkeen (katso kuva 3). Merkkivalon
vilkkuminen tarkoittaa, että rasvasuodatin on
puhdistettava. Tietenkin voit puhdistaa suodattimen
milloin tahansa, vaikka rasvasuodattimen
merkkivalo ei vilkkuisikaan.
Terässuodatin voidaan poistaa helposti
puhdistettavaksi (katso kuva 13):
Katkaise laitteesta virta (esim. sulakkeesta).
Tartu rasvasuodattimen tartuntalistaan ja työnnä
liukukiinnitin taakse. Vedä sen jälkeen
rasvasuodatinta alaspäin irti kiinnittimestä; toista
sama menettely muiden suodattimien kanssa.
Terässuodatin voidaan pestä tiskikoneessa
(enintään 65°C). Laita suodatin tiskikoneeseen
pystyyn
, jottei siihen jää mitään ruoantähteitä.
Tuulettimen sisäpuoli on puhdistettava suodattimen
vaihdon yhteydessä lämpimällä astianpesuvedellä.
Huomio:
Puhdistettaessa kannattaa varoa tuulettimen
sisäpuolella olevia esiinpistäviä osia.
Laita rasvasuodattimet puhdistuksen jälkeen
entisille paikoilleen tuulettimeen. Rasvasuodattimet
laitetaan paikalleen päinvastaisessa järjestyksessä
kuin ne otettiin ulos.
Huomaa:
Molempien rasvasuodattimien tartuntalistojen täytyy
näkyä asennuksen jälkeen.
Paina näppäintä
F nollataksesi tuntilaskimen.
Rasvasuodattimen merkkivalo sammu.
4. Puhdistus ja hoito
Kuva 13
Kuva 14
Kiertoilmakäyttö
Aktiivihiilisuodatin sitoo kiertoilmakäytössä haitalli-
set hajut. Normaalissa käytössä (päivittäin 1 - 2 tuntia) tulee aktiivihiilisuodatin vaihtaa n. 1 x vuodessa.
Mikäli aktiivihiilisuodatinta ei ole asennettu, ei
tuuletin sido ruuanlaitossa syntyviä hajuja.

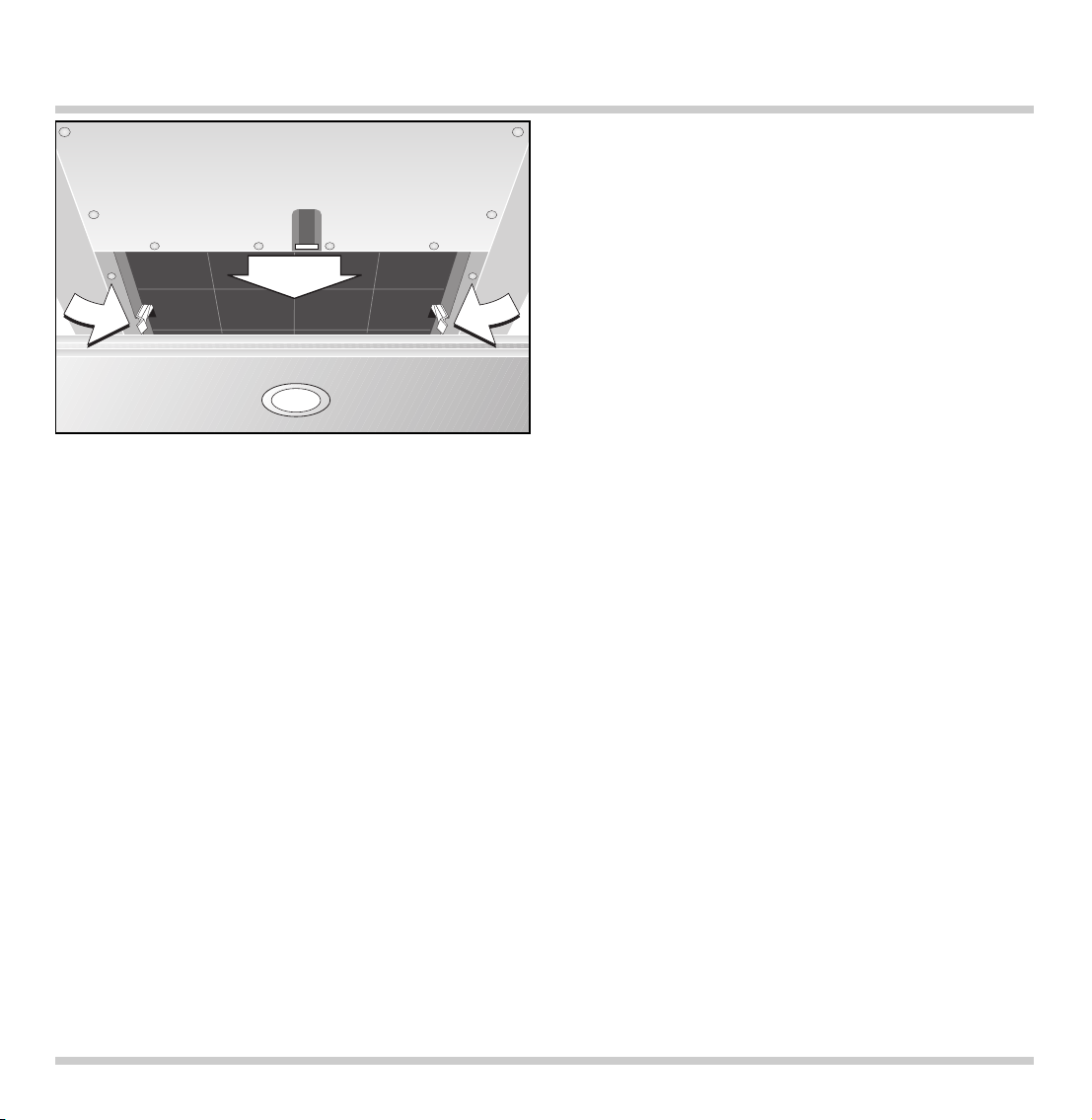

Aktiivihiilisuodattimen vaihto
Irrota teräksinen rasvasuodatin. Paina
aktiivihiilisuodattimen sivuissa olevista
muovipitimistä ja laske aktiivihiilisuodatin alas.
Paina muovipitimet sivuun ja ota aktiivihiilisuodatin
etukautta ulos.
Aktiivihiilisuodatin laitetaan paikalleen työntämällä
se vinosti sisään (toimi varoen: lampun pistoke
vasemmassa sivussa voi helposti vaurioitua).
Työnnä suodatinta ylös kunnes sivuissa olevat
muovipitimet loksahtavat paikalleen. Laita
teräksinen rasvasuodatin taas paikalleen.
Aktiivihiilisuodattimen (KF 001-010) voi ostaa alan
liikkeistä. Käytä vain alkuperäissuodattimia.
Aktiiivihiilisuodattimessa ei ole mitään ympäristölle
haitallisia aineita. Ne voi toimittaa sekäjätteisiin.
Tuulettimen puhdistaminen
Puhdista tuulettimen ulkopinnat miedolla tiskiaine-
liuoksella ja pehmeällä rievulla. Vältä käyttämästä
vahvoja tai syövyttäviä puhdistusaineita tai
hankausaineita. Älä myöskään käytä puhdistukseen
naarmuttavia sieniä tai harjoja.
Käytä ruostumattomasta teräksestä olevien pintojen
(malleissa AW 540/AW 542) puhdistukseen kaupasta saatavia ruostumattoman teräksen puhdistukseen tarkoitettuja puhdistus- ja hoitoaineita.
Lasilevyjen puhdistus
Levitä pehmeällä kostutetulla rievulla lasipintoihin
kaupasta saatavaa ikkunanpesuainetta. Lasilevyt on
helpompi puhdistaa irrottamalla ne:
Irrota rasvasuodatin. Tuulettimen yläreunassa on
kolme aukkoa, joitten kautta voit työntää lasilevyjä
irti esim. lusikan varrella. Siten ne on helpompi
irrottaa.
Jos kyseessä on pahasti kiinni juuttunut lika, voit
pestä lasilevyt tiskikoneessa maks. 55 °C:ssa.
Vihje: Varo naarmuttamasta kanavayksikköä
asettaessasi lasilevyjä paikalleen. Aseta lasilevyt
laitteeseen siten, että levyn se puoli, jossa on
merkintöjä, on alaspäin. Aseta tällöin lasilevyt ensin
särmiltään kanavayksikölle.
Alumiinisen kytkinpaneelin puhdistus
Puhdista kytkinpaneeli pehmeällä sienellä ja
miedolla tiskiaineliuoksella. Pyyhi paneeli lopuksi
kuivalla pehmeällä rievulla. Vältä käyttämästä
vahvoja tai syövyttäviä puhdistusaineita, harjoja ja
hankausaineita. Älä käytä mitään voimakkaita
alkaalisia puhdistusaineita (esim. uunisuihkeita), ne
voivat syövyttää alumiinipintaa. Älä myöskään käytä
puhdistukseen naarmuttavia sieniä.
10
Kuva 15
Jokaisen huoltotoimenpiteen yhteydessä on
laitteesta katkaistava virta.
Tarkista mahdollisten toimintahäiriöiden yhteydessä
ensin talon sulakkeet.
Jos sähkön tulo on kunnossa, mutta laite ei toimi,
on otettava yhteys laitteen myyntiliikkeeseen tai
Gaggenau-huoltoon. Ilmoita tällöin tyyppikilvessä
olevat tiedot.
Turvallisuussyistä saa korjaukset suorittaa vain
valtuutettu sähköasentaja. Huoltotakuu ei koske
vahinkoja, jotka ovat syntyneet, kun tämän
käyttöohjeen neuvoja ei ole noudatettu.
Lampun vaihto
Muista
tehdä tuuletin jännitteettömäksi.
Muista, että lampunsuojus voi vielä olla kuuma! Älä
polta itseäsi.
– Irrota lampunsuojuksen rengas.
Vihje: Älä pudota
lasia (kuva 16).
– Irrota lamppu vetämällä (kuva 17).
Vialliset lamput saa vaihtaa vain samantyyppisiin
lamppuihin (12 V / 20 W / kanta 4)
Aseta tilalle uusi lamppu
– Aseta uusi lamppu paikalleen.
Vihje: Älä koske halogeenilamppuun paljain
käsin, vaan käytä jotain riepua. Tartu vain lampun
reunoihin.
– Kiinnitä lampun suojus.
– Liitä tuuletin taas verkkoon.
11
5. Huolto
Kuva 16
Kuva 17
12
6.1 Tekniset arvot
AW 540/541-190: Laitteen paino: 23,5 kg
Mitat: 898 x 550 mm
AW 540/541-120: Laitteen paino: 27,5 kg
Mitat: 1198 x 550 mm
AW 542/543-120: Laitteen paino: 25,5 kg
Mitat: 1198 x 550 mm
Sähköliitäntä
Huomioi tyyppikilvessä olevat tiedot.
Liitäntäjohtojen on vastattava vähintään
tyyppiä H 05 VV-F G 0,75.
Laitteen saa asentaa vain
pätevä sähköasentaja.
Asentaja on vastuussa siitä, että tuuletin toimii
paikalleen asennettuna virheettömästi. Hänen
täytyy selvittää asiakkaalle, miten tuuletin toimii
(käyttöohjeen mukaisesti). Hänen on selvitettävä
asiakkaalle myös, miten tämä – hätätilanteessa – voi
katkaista tuulettimesta sähkövirran.
Liitäntämahdollisuudet
Liitäntäjohdon pistotulppa on työnnettävä kanavan
suojuksen taakana seinässä olevaan pistorasiaan.
Ellei tämä ole mahdollista täytyy virta pystyä
katkaisemaan asennuksessa ennakkoon asennetusta sulakkeesta tai erillisestä katkaisimesta (väh.
3,0 mm:n kontaktiväli).
6.2 Asennusohjeet
Tuuletinta asennettaessa on otettava huomioon
voimassa olevat sähkön toimittajan
määräykset
samoin kuin voimassa olevat
rakennusmääräykset.
Vähimmäisetäisyys työtasosta tuulettimen
alareunaan pitää olla sähkölaitteissa 600 mm.
Vähimmäisetäisyys ritilän yläreunasta tuulettimen
alareunaan pitää olla kaasuhelloissa 700 mm.
Tuuletin on tarkoitettu poistoilma- tai kiertoilma-
käyttöön. Poistoilma voidaan johtaa ulos suoraan
erillisestä poistoilmahormista tai talon seinän läpi.
Poistoilmaa ei ole luvallista johtaa käytössä olevaan
savuhormiin eikä hormiin, joka on yhteydessä
pannuhuoneeseen. Jos haluat johtaa poistoilman
savuhormiin, joka ei ole käytössä, sinun täytyy kysyä
lupa aluenuohoojalta.
Jos huoneessa, johon tuuletin on asennettu, on
huoneilmaa tarvitseva tulisija, on tuulettimen asentamista suunniteltaessa kysyä neuvoa aluenuohoojalta. Joka tapauksessa on huolehdittava riittävästä
tuloilmasta. Poistoilman johtamisen ulos tulee
tapahtua voimassa olevien määräysten mukaisesti.
Jos huoneessa, johon tuuletin on asennettu on
puuta, hiiltä, kaasua tai öljyä käyttävä tulisija, on
huolehdittava huoneen riittävästä tuuletuksesta.
Turvallisuussyistä ei huoneessa, johon tuuletin on
asennettu, vallitsevan alipaineen saa olla korkeampi
kuin 4 Pa (0,04 mbar). Tämä saavutetaan, jos avattavista ja suljettavista aukoista kuten ovista, ikkunoista, tuloilma/poistoilma-seinäaukoista tai muista
teknisistä toimenpiteistä johtuen palamisilman tilalle
pääsee virtaamaan uutta ilmaa.
6. Asennusohjeet
13
Poistoilmajohtoina voidaan käyttää taipuisia,
ruosteenestokäsiteltyjä peltiputkia tai paloluokan
B1, DIN 4102 mukaisesta materiaalista valmistettuja
poistoilmaputkia. Poistoilmaputken halkaisijan pitää
olla 150 mm.
Pidä huoli, että
– poistoilmakanavat ja -putket tehdään niin lyhyiksi
kuin mahdollista,
– putkia ei viedä hormiin 90 ° kulmassa, vaan
yläviistoon kaaressa ja
– ettei ylöspäin mennessä ole ahtaumia
(ilmanpoistoteho laskee).
Tuulettimessa on
vakiotoimituksena ylös
suunnattu poistopuhallusaukko.
Johdettaessa poistoilma seinän läpi, on otettava
huomioon rakennus- ja palomääräykset,
suosittelemme käytettäväksi seinäaukkoon
laatikkoa TM 150-045 (Ø 150).
Vihje:
Jotta estetään veden, esimerkiksi kondenssiveden
tai kattamattomasta poistoaukosta tulevan sadeveden, tunkeutuminen tuulettimeen, täytyy tuulettimen
lähelle asentaa kondenssiveden erottimemme
RV 060-150. Kondenssiveden erottimeen on
päästävä käsiksi asennuksen jälkeenkin.
Katon korkeuden mukaan voit valita seuraavista
kanavayksiköistä sopivan:
Asennettavat lisätarvikkeet poistoilmakäyttöä varten
Teräksinen kanavayksikkö:
LK 010-012 kattokorkeudelle 2,25- 2,64 m
LK 010-022 kattokorkeudelle 2,64- 3,02 m
Alumiini kanavayksikkö:
LK 011-012 kattokorkeudelle 2,25 - 2,64 m
LK 011-022 kattokorkeudelle 2,64 - 3,02 m
Asennettavat lisätarvikkeet kiertoilmakäyttöä varten
Teräksinen kanavayksikkö:
LK 010-112 kattokorkeudelle 2,36 -2,64 m
LK 010-122 kattokorkeudelle 2,64- 3,02 m
Alumiini kanavayksikkö:
LK 011-112 kattokorkeudelle 2,36 - 2,64 m
LK 011-122 kattokorkeudelle 2,64 - 3,02 m
Yllä olevat mitat perustuvat lattiasta tuulettimen
alareunaan mitattuun etäisyyten 1,60 m.
Erityiskokoja voi tilata lisähintaa vastaan.
Pistorasia on sijoitettava kanavan suojuksen taakse
seinälle.
Kuva 18
550
260
100
418
1600
650 - 1420 Tuulettimen korkeus
väh. 600
sähkökeittotasosta
väh. 700
kaasukeittotasosta
2250 - 3020 Katon korkeus
Tuulettimen käyttö kaasukeittotason /
kaasuhellan yläpuolella
Tärkeää:
Älä käytä kaikkia kaasukeittoalueita
samanaikaisesti pitkään (max. 15 minuuttia) korkealla tehotasolla, tuulettimen ulkopinta voi muutoin
kuumeta liikaa ja siinä voi silloin polttaa itsensä tai
tuuletin voi ylikuumenemisen vuoksi vioittua.
Kaasukeittotason yläpuolelle asennettua tuuletinta
käytettäessä on huomioitava, että jos käytetään
samanaikaisesti kolmea tai sitä useampaa kaasukeittoaluetta, on tuuletin säädettävä ylimpään
tehoasentoon.
Seuraava vihje koskee vain tuuletinta
AW 542/543, jossa tuulettimen moottori ei
ole suoraan kiinni tuulettimessa.
Tuuletin on tarkoitettu vain poistoilmakäyttöön.
Poistoilma voidaan johtaa ulos suoraan moottoriyksikön avulla erillisestä poistoilmahormista tai suoraan
talon seinän läpi.
Poistoimu tapahtuu erillisen moottorin avulla.
Suositamme moottoriyksikköä GB 032-107 tai
GB 052/053-140 omasta Gaggenau-ohjelmastamme;
seinätuulettimen elektroniikka on sovitettu optimaalisesti tähän moottoriyksikköön.
Sähköliitäntä moottoriyksikön ja tuulettimen välillä
suoritetaan tuulettimesta erilleen asennettavan
moottoriyksikön asennusohjeiden mukaisesti.
Jos tuulettimen ja siitä erilleen asennettavan
moottoriyksikön välinen liitäntäjohto vahingoittuu,
saa liitäntäjohdon vaihtaa uuteen vain moottoriyksikön valmistajan valtuuttama huoltoliike tai
asiaankuuluvan koulutuksen saanut henkilö laitteen
käyttöturvallisuuden takaamiseksi.
14
15
Toimi seuraavasti:
– Merkitse tuulettimen alareunasta peruslinja
seinään.
– Merkitse porauskaavion pisteiden läpi halutut
paikat seinälle. Piirrä tuulettimen ääriviivat
halutulle paikalle seinään. Siten asentaminen
helpottuu (kuva 19).
–Vaakasuoran linjan tulee olla vähintään 600 mm:n
(sähkökeitin) tai 700 mm:n (kaasukeitin)
etäisyydellä työtasosta. Porauskaavion alareuna on
samalla tuulettimen alareuna.
– Poraa 6 reikää tuuletinta varten (porauskaavion
alue I) ja 2 reikää kanavan suojusta varten
(porauskaavion alue II). Kiinnitä kaksi kahteen
ylempään tuulettimen kiinnitysreikään 2 kiinnityskoukkua
d uppokantaruuveilla c. Varmista että
seinän pinta on kiinnityskoukkujen kohdalla
tasainen. Syvennä tarvittaessa aukkoja. Työnnä
muihin porausreikiin oheiset proput
a.
Vihje: Huomioi mahdollisesti asennettavat
erityislisätarvikkeet.
– Ruuvaa kanavan suojuksen pidike kiinni.
– Irrota rasvasuodatin.
– Asenna tuuletin kiinnityskoukkuihin. Tarkista
vesivaalla tuulettimen asento ennen kuin kiinnität
tuulettimen ristikantaruuveilla kiinnityskoukkuihin
(kuva 20).
15
Kuva 19
Kuva 20
Huomaa: Ennen kuin merkitset reikien paikat, on
sinun varmistuttava, ettei kyseisissä paikoissa ole
sähkö-, vesi- tai muita johtoja.
väh. 600 sähkökeittotasosta
väh. 700 kaasukeittotasosta
76,5
396
62
mind. 600 Elektro
mind. 700 Gas
782/1082
300
310
230
270
– Kiinnitä tuuletin 4 ruuvilla b seinään (kuva 21).
Mikäli käytät tuuletinta
poistoilmakäytössä, toimi
seuraavasti:
– Suorita putkiliitäntä.
– Suorita sähköliitäntä.
– Koskee vain teräskanavaa (LK 010-012/022):
Irrota kanavan suojuksen suojakalvo.
Vihje! Varo kolhimasta laitteen metallisia
ulkopintoja.
–Työnnä kanavan yläosa alaosaan. Tarkista, että
sivuissa olevat kiinnitysaukot ovat ylhäällä.
– Aseta kanavan molemmat osat yhdessä
laitteeseen.
–Vedä kanavan yläkappale ylös sen lopulliseen
asentoon ja kiinnitä se 2 ruuvilla kattokehykseen
(kuva 22).
Vihje: Vältä narmuuttamasta kanavan yläosaa sitä
ulos vetäessäsi pitämällä esim. asennustulkki
suojana alemman kanavan suojuksen särmän päällä.
– Aseta rasvasuodatin taas paikalleen.
– Aseta lasilevyt laitteeseen siten, että levyn se
puoli, jossa on merkintöjä, on alaspäin.
Vihje: Varo naarmuttamasta kanavayksikköä
asettaessasi lasilevyjä paikalleen.
16
Kuva 21
Kuva 22
Mikäli käytät tuuletinta kiertoilmakäytössä, käytä
kiertoilma-asennussarjaa, joka kuuluu ilmakanavien
LK 010-112/122 ja LK 011-112/122 vakiotoimitukseen.
Tarvitset lisäksi vielä aktiivihiilisuodattimen
(KF 001-010).
Toimi tällöin seuraavasti:
– Löysää hieman ylempien kiinnityskulmien ruuveja.
Ripusta kiinnityskulmat paikalleen ja kiristä taas
ruuvit.
– Ruuvaa kiertoilmavaihde kiinni pidikkeisiin
(4 ruuvia).
– Katkaise ilmastointiputki sopivan mittaiseksi.
Kiinnitä ilmastointiputki letkupuristimella
(kuva 23).
– Suorita sähköliitäntä.
– Koskee vain teräskanavaa (LK 010-112/122):
Irrota kanavan suojuksen suojakalvo.
Vihje! Varo kolhimasta laitteen metallipintoja.
– Työnnä kanavan yläosa alaosaan. Tarkista, että
sivuissa olevat kiinnitysaukot ovat ylhäällä.
– Aseta molemmat kanavayksiköt yhdessä
laitteeseen.
– Vedä ylempi kanavayksikkö ylös sen lopulliseen
asentoon ja kiinnitä se 2 ruuvilla kattokehykseen
(kuva 24).
Vihje: Vältä naarmuttamasta osia niitä irrottaessasi
pitämällä esim. asennustulkki suojana alemman
kanavan suojuksen särmän päällä.
– Aseta aktiivihiilisuodatin paikalleen.
– Aseta rasvasuodattimet taas paikalleen.
9000025141 fi 06.04 EB 17
Kuva 23
Kuva 24
GAGGENAU HAUSGERÄTE GMBH
CARL-WERY-STR. 34 · D-81739 MÜNCHEN
Y (0 89)45 90-03
FAX (089) 45 90-23 47
www.gaggenau.com
Loading...
