Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

ORIGINALBEDIENUNGSANLEITUNG

Elektrische Gartenpumpe

FX-GP1600 / FX-GP1800 / FX-GP1200

Ihr neues Gerät wurde entwickelt und konstruiert, so dass es FUXTEC hohen Ansprüchen genügt, wie die einfache Bedienung und Benutzersicherheit. Ordentlich behandelt wird Ihnen dieses Gerät auf Jahre hinaus gute Dienste erweisen.

WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer diese Anleitung lesen und verstehen, bevor das Gerät in Betrieb genommen wird.

FUXTEC GMBH KAPPSTRASSE 69, 71083 HERRENBERG-GÜLTSTEIN, GERMANY

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

INHALTSVERZEICHNIS

1. TECHNISCHE DATEN ................................................................................................... 4

2. PRODUKTBESCHREIBUNG ......................................................................................... 4

3. BESTIMMUNGSGEMÄßER GEBRAUCH UND ALLGEMEINE

SICHERHEITSHINWEISE.............................................................................................. 6

Sicherheits- und Schutzeinrichtung ........................................................... 8

4. SYMBOLE ..................................................................................................................... 8

5. PFLEGE UND WARTUNG DES GERÄTES .................................................................. 9

6. MONTAGE UND START DES GERÄTS ....................................................................... 9

7. HILFE BEI PROBLEMEN ............................................................................................ 11

8. LAGERUNG: ............................................................................................................... 13

9. English version:………………………………………………………………………………….14

10. Version française:………………………………………………..……………………………23

11. Versione italiana:………………………………………………………………………………34

12. Konformitätserklärung /Declearation of Conformity..……………………………45

Wir sind bestrebt unsere Produkte laufend zu verbessern. Daher können sich technische

Daten und Abbildungen ändern!

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

FX-

GP1600

FX-

GP1800

FX-

GP1200

230V/50HZ

600 Watt

800 Watt

1200 Watt

3.100l/h

3.400l/h

4.800l/h

35m /

3,5bar

38m /

3,8bar

48m /

4,8bar

76 dB(A)

77 dB(A)

<35℃

1“

6,4kg

6,9kg

8,5kg

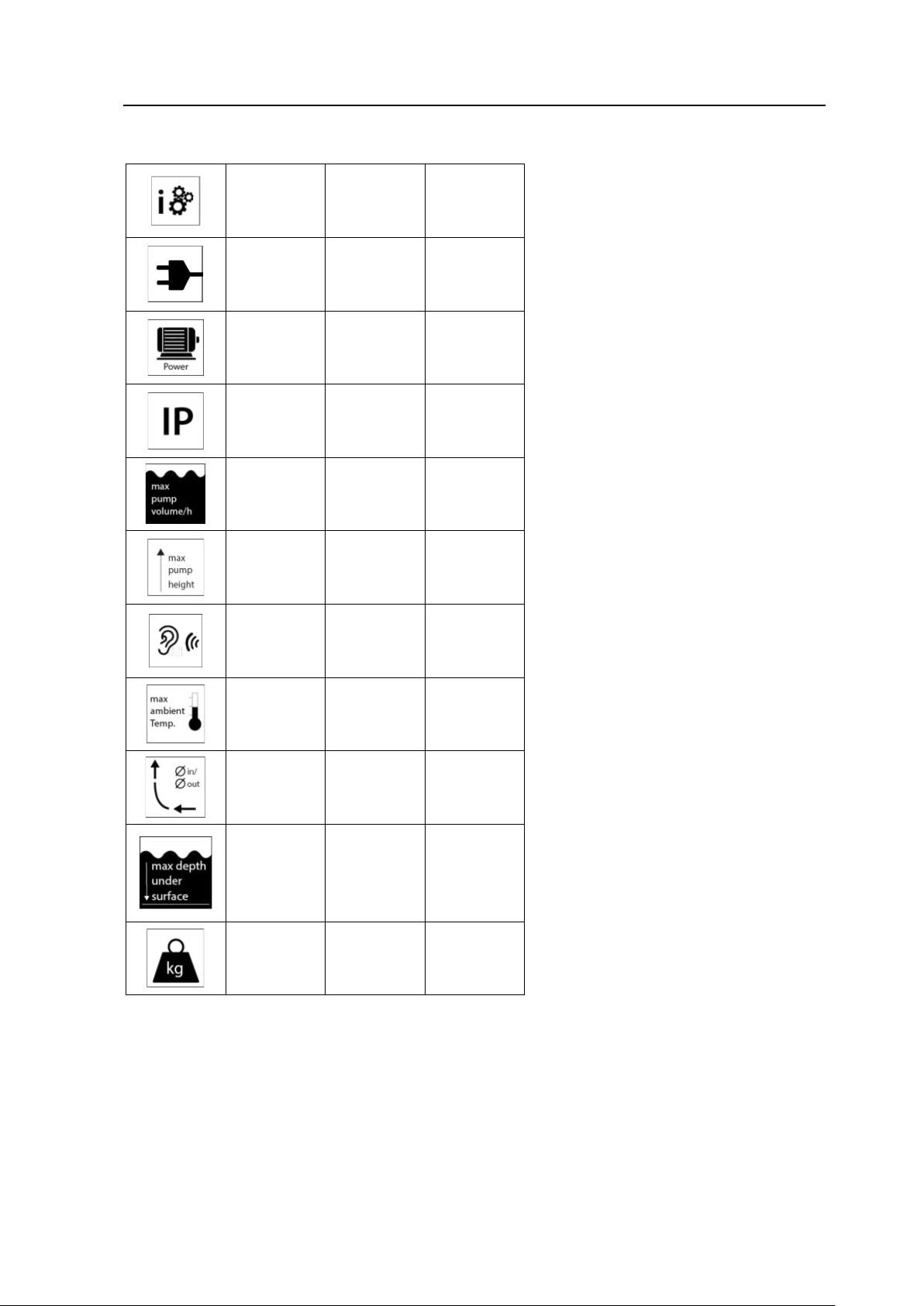

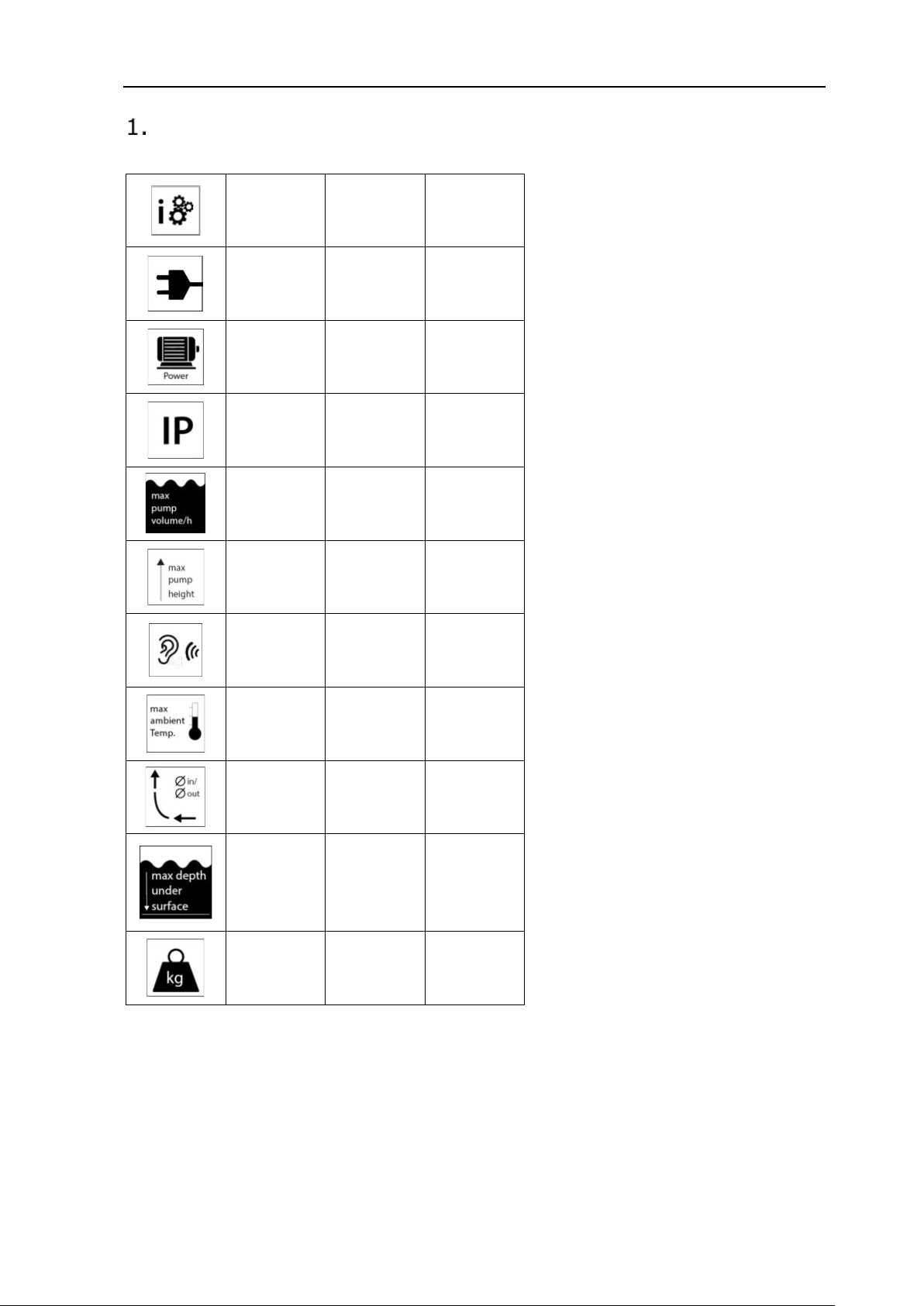

Technische Daten

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

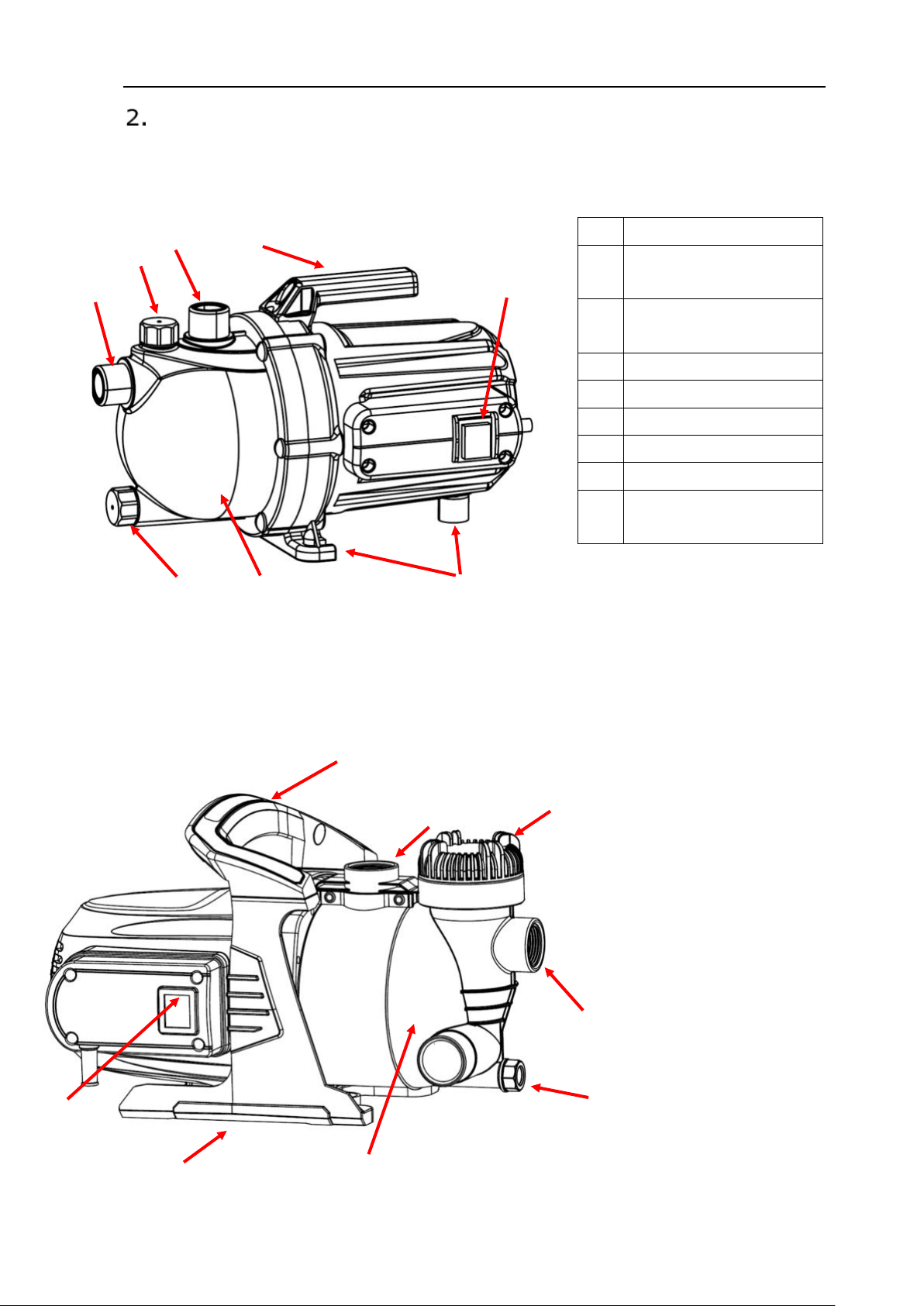

Nr.

Bauteil

Pumpeneingang / Saugleitungsanschluss

Pumpenausgang / Druckleitungsanschluss

Tragegriff

Ein / Aus Schalter

Pumpenfuß

Pumpengehäuse

Einfüllschraube

Ablassschraube Pumpengehäuse

2 3 4

Produktbeschreibung

GP1600 / GP1800

FX-GP1200

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

Bestimmungsgemäßer Gebrauch und allgemeine

Sicherheitshinweise

Die Gartenpumpe ist für die private Nutzung in Ihrem Garten bestimmt. Sie darf nur im Rahmen der Einsatzgrenzen gemäß den technischen Daten betrieben werden. Die Gartenpumpe eignet sich für:

■ das Bewässern und Gießen

■ das Um- und Auspumpen von Behältern (z. B. Schwimmbecken)

■ die Wasserentnahme aus Brunnen, Regentonnen und Zisternen.

Die Pumpe ist ausschließlich zum Fördern von folgenden Flüssigkeiten geeignet:

Klarwasser, Regenwasser

■

chlorhaltiges Wasser (z. B. Schwimmbecken)

■

Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß.

Achtung - möglicher Fehlgebrauch! Die Pumpe darf nicht im Dauerbetrieb eingesetzt werden. Sie ist nicht geeignet zur Förderung von:

■ Trinkwasser

■ Salzwasser

■ Lebensmitteln

■ Schmutzwasser

■ aggressiven Medien, Chemikalien

■ ätzenden, brennbaren, explosiven oder gasenden Flüssigkeiten

■ Flüssigkeiten, die wärmer als 35 °C sind

■ sandhaltigem Wasser und schmirgelnden Flüssigkeiten.

Sicherheitshinweise:

• Kinder und Personen, die die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen.

• Das Gerät nie am Anschlusskabel hochnehmen, transportieren oder befestigen.

• Eigenmächtige Umbauten oder Veränderungen am Gerät sind verboten.

• Ziehen Sie vor jeder Arbeit am Gerät den Netzstecker.

• Verwenden Sie die Pumpe nicht ohne Fehlerstromschutzgerät.

• Die Pumpe muss mit 230V Wechselstrom versorgt werden, wie auf dem

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

Typenschild angegeben.

• Verwenden Sie das Netzkabel nicht zum Tragen der Pumpe oder zum Abziehen.

• Achten Sie darauf, dass die elektrischen Anschlüsse vor Feuchtigkeit geschützt sind.

• Vermeiden Sie den Trockenlauf der Pumpe. Verwenden Sie die Pumpe niemals, wenn der Saugschlauch verstopft ist.

• Es ist streng verboten, korrosive, leicht brennbare, aggressive oder explosive Flüssigkeiten (wie Benzin, Petroleum oder Nitroverdünner), Salzwasser und Lebensmittel zu pumpen.

• Verwenden Sie die Pumpe nicht, wenn Sicherheitseinrichtungen beschädigt sind. Niemals die Sicherheitseinrichtungen deaktivieren.

• Betreiben Sie keine Pumpen in explosionsgefährdeten Bereichen, wie z. B. bei brennbaren Flüssigkeiten, Gasen oder Staub.

• Halten Sie Kinder und unqualifizierte Personen von der Pumpe fern, wenn sie in Gebrauch ist.

• Verletzungsgefahr durch Warmwasser. Wenn die Pumpe längere Zeit läuft, wenn der Auslass geschlossen ist, kann das Wasser in der Pumpe erwärmt werden, so dass heißes Wasser aus dem Auslass austreten und Verletzungen verursachen kann.

• Bleiben Sie aufmerksam, beobachten Sie, was Sie tun und verwenden Sie gesunden Menschenverstand beim Betrieb einer Pumpe.

• Pflegen Sie die Pumpe. Wenn die Pumpe beschädigt ist, lassen Sie diese vor dem Gebrauch durch einen Fachmann reparieren.

• Diese Pumpe ist nicht für den Gebrauch durch Personen (einschließlich Kinder) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen gedacht, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder instruiert.

• Es ist notwendig, Kinder unter Überwachung zu halten und um sicherzustellen, dass sie nicht mit der Pumpe oder ihrem Netzkabel spielen. Halten Sie Kinder bei der Arbeit von der Pumpe fern.

Elektrische Sicherheit:

• Wenn sich Personen im Schwimmbecken oder Gartenteich befinden, darf die Pumpe nicht betrieben werden.

• Die Haus-Netzspannung muss mit den Angaben zur Netzspannung in den Technischen Daten übereinstimmen, keine andere Versorgungsspannung verwenden.

• Das Gerät darf nur an einer elektrischen Einrichtung gemäß DIN/VDE0100, Teil 737, 738 und 702 betrieben werden. Zur Absicherung muss ein Leistungsschutzschalter 10 A sowie ein Fehlstrom-Schutzschalter mit

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

einem Nennfehlerstrom von 10/30 mA installiert werden.

• Nur Verlängerungskabel verwenden, die für den Gebrauch im Freien vorgesehen sind – Mindestquerschnitt 1,5 mm². Kabeltrommeln immer vollständig abrollen.

• Beschädigte oder brüchige Verlängerungskabel dürfen nicht verwendet werden.

• Kontrollieren Sie vor jeder Inbetriebnahme den Zustand ihres Verlängerungskabels.

• Der Pumpenkabelstecker muss mit der Steckdose übereinstimmen. Ändern Sie den Stecker niemals in irgendeiner Weise. Verwenden Sie keine Adapterstecker. Nicht modifizierte Stecker und passende Steckdosen reduzieren das Risiko eines elektrischen Schlags.

• Vermeiden Sie Körperkontakt mit geerdeten Flächen.

• Die Pumpe ist mit einer dafür kompatiblen Steckdose ausgestattet. Die

Stromquelle Ihres Landes muss im Einklang mit den internationalen Vorschriften stehen.

• Wenn das Netzkabel beschädigt ist, muss es vom Hersteller, seinem Kundendienst oder ähnlich qualifizierten Personen ersetzt werden, um Gefahren zu vermeiden.

Die Pumpe saugt das Fördermedium durch die Ansauglöcher direkt an und fördert es zum Pumpenausgang. Sie wird durch einen Ein/Aus-Schalter bedient.

Sicherheits- und Schutzeinrichtung

Thermoschutzschalter: Die Pumpe ist mit einem Thermoschutzschalter ausgestattet, der den Motor bei Überhitzung abschaltet. Nach einer Abkühlphase von ca. 15 – 20 Minuten schaltet die Pumpe selbsttätig wieder ein.

Symbole

Die Pumpe darf nicht mit normalem Hausmüll entsorgt werden, sondern muss entsprechend den örtlichen Umweltvorschriften entsorgt werden.

Übereinstimmung mit den auf dem EU-Markt geltenden Sicherheitsvorschriften

Lesen Sie die Gebrauchsanweisung vor Gebrauch.

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

Pflege und Wartung des Gerätes

VORSICHT: Vor allen Wartungs- oder Pflegearbeiten den Stecker ziehen!

• Im Falle einer temporären Installation, sollte das Gerät nach jedem Gebrauch mit sauberem Wasser gespült werden.

• Im Falle einer dauerhaften Installation, sollte alle 3 Monate geprüft werden ob der Startmechanismus einwandfrei funktioniert.

• Entfernen Sie regelmäßig Schmutz der sich im Teich ansammeln kann.

• Setzen Sie die Pumpen keinem Frost aus.

• Vermeiden Sie Trockenlauf der Pumpe.

• Beschädigen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen,

Ziehen oder Herausziehen der Pumpe.

• Reinigen Sie die Pumpe regelmäßig, wenn aspirierte Flüssigkeit Sedimente verursacht.

• Vermeiden Sie Stöße, lassen Sie die Pumpe nicht fallen.

• Die Pumpe bitte nach der Förderung von chlorhaltigem Schwimmbadwasser oder

Flüssigkeiten, die Rückstände hinterlassen, mit klarem Wasser durchspülen.

• Bei Verstopfungen der Pumpe trennen Sie zunächst die Pumpe vom Netz und sichern Sie diese gegen ein Wiedereinschalten.

• Im Anschluss die Saugleitung am Pumpeneingang entfernen.

• Danach die Druckleitung an die Wasserleitung anschließen.

• Ausreichend Wasser durch das Pumpengehäuse laufen lassen, bis sich die

Verstopfung auflöst.

• Durch kurzes Einschalten prüfen, ob die Pumpe freidreht.

• Die Pumpe wie beschrieben wieder in Betrieb nehmen.

Montage und Start des Geräts

Aufstellen der Pumpe

1. Einen ebenen und festen Standort auswählen und vorbereiten.

2. Die Pumpe waagerecht und überflutungssicher aufstellen.

Wichtig: Die Pumpe muss vor Regen und direktem Wasserstrahl geschützt sein.

Anschließen der Saugleitung

HINWEIS

Wir empfehlen den Einbau flexibler Leitungen am Pumpeneingang. So kann kein mechanischer Druck oder Zug auf die Pumpe ausgeübt werden.

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

1. Die Länge der Saugleitung so auswählen, dass die Pumpe nicht trockenlaufen kann. Die Saugleitung muss sich immer mindestens 30 cm unter der Wasseroberfläche befinden.

2. Saugleitung anschließen. Auf dichten Anschluss achten, ohne das Gewinde zu beschädigen.

3. Bei geringfügig sandhaltigem Wasser muss zwischen Saugleitung und Pumpeneingang ein Vorfilter eingebaut werden

4. Saugleitung stets steigend verlegen.

Wichtig

Beträgt die Ansaughöhe mehr als 4 m, muss ein Saugschlauch mit einem Durchmesser größer als 1 Zoll montiert werden.

Druckleitung montieren

1. Den Verbindungsnippel (Abbildung B, Punkt 13) mit dem Runddichtring (Abbildung B, Punkt14) in den Pumpenausgang (Abbildung A, Punkz 2) schrauben.

2. Den Winkelnippel (Abbildung B, Punkt 11) mit der Dichtung (Abbildung B, Punkt 12) auf den Verbindungsnippel (Abbildung B, Punkt 13) schrauben und den Winkelnippel in die gewünschte Richtung drehen.

3. Die Druckleitung (Abbildung B, Punkt 10) am Winkelnippel (Abbildung B, Punkt 11) befestigen.

4. Alle in der Druckleitung vorhandenen Verschlüsse (Ventile, Spritzdüsen, Wasserhahn) öffnen.

Die Pumpe einschalten

Wichtig:

Gefahr von Geräteschäden! Trockenlauf zerstört die Pumpe! Die Pumpe muss vor jeder Inbetriebnahme bis zum Überlauf mit Wasser gefüllt sein, damit sie sofort ansaugen kann.

- Einfüllschraube (Abbildung 1 Punkt 8) öffnen.

- Über die Einfüllschraube Wasser einfüllen, bis die Markierung am Pumpengehäuse erreicht ist.

- Einfüllschraube wieder einschrauben.

1. Alle in der Druckleitung vorhandenen Verschlüsse (Ventil, Spritzdüse, Wasserhahn) öffnen.

2. Den Netzstecker des Anschlusskabels in die Steckdose stecken.

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

3. Pumpe am Ein- / Aus-Schalter einschalten.

ACHTUNG! Gefahr von Geräteschäden!

Eine geschlossene Druckleitung kann zu Schäden an der Pumpe führen!

■

Lassen Sie die Pumpe nicht gegen eine geschlossene Druckleitung laufen.

Die Pumpe ausschalten

1. Pumpe nach Gebrauch am Ein- / Aus-Schalter ausschalten.

2. Alle in der Druckleitung vorhandenen Verschlüsse schließen.

VORSICHT! Verletzungsgefahr durch heißes Wasser

Bei längerem Betrieb gegen die geschlossene Druckseite (>10 min) kann sich das Wasser in der Pumpe stark erhitzen und unkontrolliert austreten!

Trennen Sie die Pumpe vom Netz und lassen Sie die Pumpe und das darin enthaltene

■

Wasser abkühlen.

Nehmen Sie die Pumpe erst nach Beheben aller Mängel wieder in Betrieb!

■

Die Verletzungsgefahr durch heißes Wasser kann bei:

■ unsachgemäßer Installation,

■ geschlossene Druckseite,

■ Wassermangel in der Saugleitung oder

■ defektem Druckschalter entstehen.

Vorgehensweise bei Überhitzung

1. Die Pumpe vom Netz trennen und Pumpe und das Wasser abkühlen lassen.

2. Die Pumpe, die Installation und den Wasserstand prüfen.

3. Die Pumpe erst nach Beheben aller Mängel wieder in Betrieb nehmen!

Hilfe bei Problemen

Achtung - Gefahr von Stromschlag!

Bei Arbeiten an der Pumpe besteht die Gefahr, einen elektrischen Stromschlag zu bekommen.

■ Vor allen Arbeiten zur Störungsbeseitigung den Netzstecker ziehen.

■ Fehler in der elektrischen Anlage durch eine Elektrofachkraft beseitigen lassen.

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

Motor läuft nicht.

Laufrad blockiert.

Schmutz im Ansaugbereich entfernen. Durch Öffnung im Motorgehäuse hinten mit geeignetem Werkzeug reinigen.

Thermoschalter hat abgeschaltet

Warten, bis der Thermoschalter die Pumpe wieder einschaltet. Auf maximale Temperatur des Fördermediums achten. Pumpe prüfen lassen.

Keine Netzspannung vorhanden.

Sicherungen prüfen, Stromversorgung von Elektrofachkraft prüfen

lassen.

Pumpe läuft, aber fördert nicht.

Wasserstand zu niedrig.

Saugschlauch tiefer eintauchen.

Luft im Pumpengehäuse.

Pumpe befüllen.

Pumpe saugt Luft.

Alle Anschlussverbindungen und

den Filterdeckel auf Dichtheit

prüfen.

Saugseitige Verstopfung.

Vorsicht! Verbrennungsgefahr durch heißes Wasser! Schmutz im Ansaugbereich entfernen.

Druckleitung geschlossen.

Vorsicht! Verbrennungsgefahr durch heißes Wasser!

Druckleitung öffnen.

Druckschlauch geknickt.

Druckschlauch strecken.

Fördermenge zu gering

Druckschlauch geknickt.

Druckschlauch strecken.

Schlauchdurchmesser zu klein.

Größeren Druckschlauch

verwenden.

Förderhöhe zu groß.

Max. Förderhöhe beachten, siehe

technische Daten!

Saughöhe zu groß.

Saughöhe prüfen, max. Saughöhe

beachten - siehe technische

Daten.

Problem mögliche Ursache Behebung des Problems

Original Bedienungsanleitung FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

Lagerung:

1. Entleeren Sie zunächst alle Leitungen.

2. Öffnen Sie die Ablassschraube und lassen Sie das Wasser aus der Pumpe auslaufen.

3. Verschließen Sie im Anschluss die Ablassschraube und lagern Sie die Pumpe und das Zubehör frostfrei.

Original user manual FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

English Version

Content

9.1 Technical data ............................................................................................................... 15

9.2 Product overview ........................................................................................................... 16

9.3 Intended use and safety instructions ............................................................................. 17

9.4 Mounting and starting the device ................................................................................... 18

9.5 HELP IN CASE OF MALFUNCTION ............................................................................. 21

9.6 Storage ......................................................................................................................... 22

We are constantly striving to improve our products. Therefore technical data and illustrations can change!

Original user manual FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

FX-

GP1600

FX-

GP1800

FX-

GP1200

230V/50HZ

600 Watt

800 Watt

1200 Watt

3.100l/h

3.400l/h

4.800l/h

35m /

3,5bar

38m /

3,8bar

48m /

4,8bar

76 dB(A)

77 dB(A)

<35℃

1“

6,4kg

6,9kg

8,5kg

9.1 Technical data

Original user manual FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

No.

Component

Pump inlet / suction pipe connection

Pump outlet / pressure pipe connection

Carrying handle

On / Off switch

Pump base

Pump housing

Filling plug

Drain plug

9.2 Product overview

Original user manual FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

9.3 Intended use and safety instructions

The pump is intended for private use in house and garden. It may only be operated within the framework of the operating limits indicated in the technical data. The pump is suitable for:

- Watering and irrigating

- Re-pumping and pumping out of vessels (e.g. swimming pools)

- Removing water from fountains, rain barrels, and cisterns.

The pump is suitable only for conveying the fol- lowing fluids:

- Clear water, rainwater

- Water containing chlorine (e.g. swimming pools) Any use not in accordance with this designated use shall be regarded as misuse.

The pump must not be operated continuously. It is not suitable for conveying:

- Drinking water

- Salt water

- Foodstuffs

- Waste water

- aggressive media, chemicals corrosive, flammable, explosive or fuming fluds

- fluids that are hotter than 35 °C

- water containing sand and abrasive fluids

This appliance can be used by children of 8 years and older and by persons with reduced physical, sensory or mental capabilities, or those lacking experience and knowledge, if they are supervised or have been instructed with regard to the safe use of the appliance and the ensuing risks. Children must not be allowed to play with the appliance. Cleaning and maintenance must not be carried out by children without supervision.

People with very strong and complex restrictions may have needs that exceed the instructions described here.

Never lift, transport or affix the pump by the mains cable. Do not pull the mains cable in order to pull the mains plug out of the socket.

Unauthorised modifications or conversions to the pump are prohibited. Repairs may only be carried out by our customer service.

Disconnect the mains plug before working on the device. Protect the mains plug against

Original user manual FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

moisture.

Only use the pump and extension cable if they are in flawless technical condition. Damaged appliances must not be operated.

Maintain a safe distance to persons or animals or switch off the pump if animals approach.

The pump may not be operated while people are in the pool or pond.

The mains voltage at your location must comply with the information regarding mains voltage in the Technical Data. Do not use any other supply voltage.

The appliance must only be operated on electrical equipment in accordance with DIN/ VDE 0100, parts 737, 738 and 702. For fuse protection, a circuit breaker of 10 A and an earth leakage circuit breaker with a rated leakage current of 10/30 mA must be installed.

Only use an extension cords which are designed for outdoor use – minimum crosssection 3 x 1.5 mm2, quality of H07RN-F as per DIN 57282/57245 with splashproof plug socket. Always fully unwind cable drums.

Damaged or fragile extension cables may not be used. Check the condition of you extension cable prior to every use.

Note:

The pump is fitted with a thermal protection switch which switches the motor off in the

event of overheating. After a coolingdown phase of approx. 15 - 20 minutes the pump

switches on again automatically.

9.4 Mounting and starting the device

1. Prepare a level and sturdy installation location

2. Install the pump horizontally and where it will not be flooded

Note:

The pump must be protected from rain and direct water jets

Original user manual FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

Connect the suction line

Note:

We recommend the installation of flexible lines at the pump inlet to prevent mechanical pressure or tension being exerted on the pump.

Select the length of the suction line such that the pump cannot run dry. The suction

line must always be at least 30 cm under the water surface.

2. Connect the suction line. Ensure that the connection is tight, but take care not to damage the thread.

3. If the water carries a small amount of sand, aprefilter must be installed between suction line and pump inlet.

Always lay the suction line with an upward gradient.

Note:

If the suction head is more than 4 m, a suction hose with a diameter larger than 1” must be installed.

Install pressure line

1. Screw connecting nipple (13) with round seal ring (14) into pump outlet (2).

2. Screw elbow nipple (11) with seal (12) onto connecting nipple (13) and turn the elbow nipple in the required direction.

3. Connect pressure line (10) to elbow nipple (11).

4. Open all shut-off devices (valves, spray nozzles, water tap) in the pressure line.

Operation

Important:

Danger of damage to the device. Dry running will destroy the pump! The pump must be filled with water up to the overflow before each use so that it can draw water immediately.

Original user manual FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

Open filling screw (8).

Fill with water via the filling screw up to the mark on the pump housing

- Screw in the filling screws again.

Switching on

1. Open all shut-off devices (valve, spray nozzle, water cock) in the pressure line.

2. Insert the plug of the mains cable into the power socket.

Switch on the pump at the on / off switch.

Important:

Danger of damage to the pump! A closed pressure line can result in damage to the pump. Do not allow the pump to run against a closed pressure line.

Switching off Switch the pump off at the on / off switch after use. Close all the shut-off devices in the pressure line.

Important:

Danger of injury from hot water. After extended use against the closed pressure side (> 10 min.), the water in the pump can become very hot and may escape uncontrolled!

water to cool down.

Disconnect the pump from the mains supply and allow the pump and

Put the pump into operation again only after all the faults have

been remedied!

The risk of injury from hot water can arise in the event of:

- Incorrect installation,

- Closed pressure side,

- Lack of water in the suction line, or

- Defective pressure switch

Procedure in case of overheating

1. Disconnect the pump from the mains supply and allow the pump and water to cool down

2. Check the pump, installation and water level.

3. Put the pump into operation again only after all the faults have been remedied!

Original user manual FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

Malfunction

Possible cause

Remedy

Motor does not run.

Impeller blocked.

Remove dirt from the suction area.

Clean with a suitable tool through

the opening on the back of the motor

housing.

Thermal protection switch has

switched off.

Wait until the thermal protection

switch on the pump switches on

again. Take note of the maximum

temperature of the conveying medi-

um. Have the pump inspected.

No mains power.

Check fuses, have the power supply

checked by a qualified electrician.

Pump running but does not

feed.

Water level too low.

Submerge the suction hose deeper.

Air in pump housing.

Fill the pump.

Pump drawing in air.

Check all connections and the cover

on the filter for leaks.

Blockage on the suction side.

Caution!

Risk of burns from hot

water!

Remove dirt from the suction area.

Pressure line closed off.

Caution!

Risk of burns from hot

water!

Open the pressure lone.

Pressure hose kinked.

Extend the pressure hose.

Delivery rate too low.

Pressure hose kinked.

Extend the pressure hose.

Hose diameter too small.

Use a hose with a bigger diameter.

Blockage on the suction side.

Remove dirt from the suction area.

9.5 HELP IN CASE OF MALFUNCTION

Danger of electric shock

When working on the pump, there is the risk of receiving an electric shock.

- Disconnect the mains plug before correcting any malfunctions!

- Faults in the electrical system must be rectified by a qualified electrician.

Original user manual FUXTEC FX-GP1200/FX-GP1600/FX-GP1800_rev02

Feed head to high.

Observe max. feed head, see tech-

nical data!

Suction head too large.

Check suction head, observe max.

suction head → see technical data.

9.6 Storage

1. Drain suction and pressure line.

2. Unscrew drain plug and allow the water to drain out of the pump.

3. Screw in the drain plug again and store pump and accessories in a frost-proof place.

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

Version française

SOMMAIRE

10.1 Données techniques.................................................................................................... 24

10.2 Vue d´ensemble du produit ......................................................................................... 25

10.3 Utilisation conforme et consignes générales de sécurité ............................................. 26

10.4 Symboles .................................................................................................................... 28

10.5 Maintenance de l´appareil ........................................................................................... 29

10.6 Montage et démarrage de l´appareil ............................................................................ 29

10.7 Aide en cas de problème/ panne ................................................................................. 32

10.8 Stockage : ................................................................................................................... 33

Nous nous efforçons constamment d'améliorer nos produits. Les données techniques et les illustrations

peuvent donc changer !

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

FX-

GP1600

FX-

GP1800

FX-

GP1200

230V/50HZ

600 Watt

800 Watt

1200 Watt

3.100l/h

3.400l/h

4.800l/h

35m /

3,5bar

38m /

3,8bar

48m /

4,8bar

76 dB(A)

77 dB(A)

<35℃

1“

6,4kg

6,9kg

8,5kg

10.1 Données techniques

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

No.

Composant

Raccordement de l'entrée de la pompe / de la conduite d'aspiration

Raccordement de la sortie de la pompe / de la ligne de refoulement

Poignée de transport

Interrupteur marche/arrêt

Base de la pompe

Boîtier de la pompe

Vis de remplissage

Bouchon de vidange du corps de pompe

10.2 Vue d´ensemble du produit

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

10.3 Utilisation conforme et consignes générales de

sécurité

La pompe est conçue pour un usage intérieur et extérieur domestique. Elle peut uniquement être utilisée dans le respect des limites d’utilisation conformes aux caractéristiques techniques.

La pompe convient pour :

▪ Arroser et irriguer ▪ Le transvasement ou la vidange de conteneurs (par ex. piscines) ▪ Soutirage d’eau dans un puits, une citerne d’eau de pluie et autres citernes

La pompe est uniquement conçue pour transporter les liquides suivants :

▪ Eau claire, eau de pluie. ▪ Eau chlorée (par ex. piscines),

Toute autre utilisation ou toute utilisation allant au-delà des conditions d’exploitation n’est pas conforme.

La pompe ne peut pas être utilisée de manière continue. Elle n’est pas adaptée pour pomper :

▪ De l’eau potable ▪ De l’eau salée ▪ Des denrées alimentaires ▪ D’eau résiduaire ▪ Des agents agressifs ou des produits chimiques ▪ Des liquides corrosifs, combustibles, explosifs ou gazeux ▪ De liquides de plus de 35 °C ▪ D’eau sableuse ou de liquides abrasifs.

Consignes générales de sécurité :

▪ Les enfants et les personnes qui ne se sont pas familiarisées avec l´appareil

ou avec ce mode d´emploi ne sont pas autorisés à utiliser l´appareil.

▪ Ne jamais lever, transporter ou fixer la pompe par le câble d’alimentation. Ne

pas utiliser le câble d’alimentation pour débrancher la fiche de la prise de courant

▪ Les modifications ou transformations du propre chef du client sont interdites

sur la pompe.

▪ Lors des travaux sur l’appareil, débrancher la fiche électrique. ▪ Utilisez un appareil de protection de courant de fuite / protection des lignes

lors vous utilisez la pompe.

▪ La pompe doit être alimentée en 230V AC, comme indiqué sur la plaque

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

signalétique.

▪ N'utilisez pas le cordon d'alimentation pour transporter la pompe ou pour la

déconnecter.

▪ Lors des travaux sur l’appareil, débrancher la fiche électrique. Protéger la fiche

électrique de l’humidité.

▪ Évitez que la pompe ne fonctionne à sec. N'utilisez jamais la pompe si le tuyau

d'aspiration est bouché.

▪ Il est strictement interdit de pomper des liquides corrosifs, facilement

inflammables, agressifs ou explosifs (tels que l'essence, le pétrole ou un diluant nitro), de l'eau salée et des aliments.

▪ N'utilisez pas la pompe si les dispositifs de sécurité sont endommagés. Ne

désactivez jamais les dispositifs de sécurité.

▪ Ne pas faire fonctionner la pompe dans des zones potentiellement explosives

telles que des environnements contenant des liquides inflammables, des gaz ou des poussières.

▪ Tenez les enfants et les personnes non qualifiées éloignés de la pompe

lorsqu'elle est utilisée.

▪ Risque de blessure dû à l'eau chaude. Si la pompe fonctionne pendant une

longue période lorsque la sortie est fermée, l'eau de la pompe peut devenir chaude, provoquant une fuite d'eau chaude par la sortie et des blessures.

▪ Restez vigilant, regardez ce que vous faites et faites preuve de bon sens

lorsque vous utilisez une pompe.

▪ Entretenez la pompe. Si la pompe est endommagée, faites-la réparer par un

spécialiste avant utilisation.

▪ Cette pompe n'est pas destinée à être utilisée par des personnes (y compris

des enfants) ayant des capacités physiques, sensorielles ou mentales limitées ou un manque d'expérience et de connaissances, sauf si elles sont supervisées ou instruites par une personne responsable de leur sécurité.

▪ Il est nécessaire de garder les enfants sous surveillance et de s'assurer qu'ils

ne jouent pas avec la pompe ou son cordon d'alimentation. Éloignez les enfants de la pompe lorsqu´elle fonctionne.

Sécurité électrique :

• Si des personnes se trouvent dans les piscines ou les plans d’eau, ne pas

utiliser la pompe.

• La tension secteur domestique doit être conforme aux données de la tension

secteur indiquées dans les caractéristiques techniques, ne pas utiliser d’autres sources d’alimentation.

• L’appareil ne doit être utilisé que sur un équipement électrique conforme à la

norme DIN/VDE 0100, Parties 737, 738 et 702. Pour assurer la protection électrique, il faut installer un disjoncteur de protection de câble de 10 A et un

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

disjoncteur différentiel dont le courant de fuite nominal est de 10/30 mA.

• Utiliser uniquement un câble de rallonge prévu pour une utilisation en

extérieur section minimale de 3 x 1,5 mm2 de qualité rH07RN-F conforme à la DIN 57282/57245 et équipé d’un dispositif d’enfichage avec protection contre les projections d’eau. Toujours dérouler entièrement les tambours de câble.

• Il est interdit d’utiliser des rallonges de câble endommagées ou friables.

• Avant chaque mise en service, contrôlez l’état de votre rallonge de câble

• La fiche du câble de la pompe doit correspondre à la prise. Ne changez jamais

la fiche d'aucune façon. N'utilisez pas de fiches d'adaptateur. Les fiches non modifiées et les prises correspondantes réduisent le risque de choc él ectrique.

• Évitez tout contact physique avec des surfaces mises à la terre.

• La pompe est équipée d'une prise compatible. La source d'alimentation de

votre pays doit être conforme aux réglementations internationales.

• Si le cordon d'alimentation est endommagé, il doit être remplacé par le

fabricant, son service client ou des personnes de qualification similaire afin d'éviter les dangers.

La pompe aspire le fluide directement à travers les trous d'aspiration et le transporte à la sortie de la pompe. Il est actionné par un interrupteur marche / arrêt.

Dispositif de sécurité et de protection

Interrupteur de protection thermique La pompe est équipée d’un interrupteur de protection thermique qui met le moteur hors service en cas de surchauffe. La pompe redémarre automatiquement après une phase de refroidissement d’environ 15 à 20 minutes.

10.4 Symboles

Les appareils électriques et électroniques ne doivent pas être jetés aux ordures ménagères, mais être triés avant leur mise au rebut. L'emballage, l'appareil et les accessoires sont fabriqués en matériaux recyclables et doivent être éliminés de manière adéquate.

Conformité aux règles de sécurité applicables sur le marché de l'UE

Veuillez lire le mode d´emploi original avant utilisation.

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

10.5 Maintenance de l´appareil

ATTENTION : Avant toute maintenance sur l´appareil, veuillez débrancher la prise du secteur

▪ Dans le cas d'une installation temporaire, l'appareil doit être rincé à l'eau claire après

chaque utilisation.

▪ En cas d'installation permanente, il convient de vérifier tous les 3 mois si le

mécanisme de démarrage fonctionne correctement.

▪ Éliminez régulièrement la saleté qui peut s'accumuler dans l'étang. ▪ N'exposez pas la pompe au gel. ▪ Évitez de faire fonctionner la pompe à sec. ▪ N'endommagez pas le câble. N'utilisez jamais le câble pour transporter, tirer ou

retirer la pompe.

▪ Nettoyez régulièrement la pompe si le liquide aspiré provoque des sédiments. ▪ Évitez les chocs, ne laissez pas tomber la pompe ▪ Après avoir pompé de l'eau de piscine chlorée ou des liquides qui laissent des

résidus, rincez la pompe à l'eau claire.

▪ Si la pompe se bloque, débranchez d'abord la pompe du secteur et sécurisez-la

contre toute remise en marche.

▪ Retirez ensuite la conduite d'aspiration à l'entrée de la pompe. ▪ Connectez ensuite la conduite de pression à la conduite d'eau. ▪ Laisser suffisamment d'eau s'écouler dans le corps de pompe jusqu'à ce que le

blocage se dissolve.

▪ Vérifiez si la pompe tourne librement en la mettant brièvement en marche. ▪ Remettez la pompe en marche comme décrit.

10.6 Montage et démarrage de l´appareil

Mise en place de la pompe

1. Sélectionnez et préparez une surface plane et ferme.

2. Installez la pompe horizontalement et à l'épreuve des inondations.

Important : La pompe doit être protégée de la pluie et des jets d'eau directs.

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

Connexion de la conduite d'aspiration

NOTE

Nous recommandons d'installer des conduites flexibles à l'entrée de la pompe. Par conséquent aucune pression ou tension mécanique n'est exercée sur la pompe.

1. Sélectionnez la longueur de la conduite d'aspiration afin que la pompe ne puisse pas fonctionner à sec. La conduite d'aspiration doit toujours être à au moins 30 cm sous la surface de l'eau.

2. Branchez la conduite d'aspiration. Assurez une connexion étanche sans endommager le filetage.

3. Dans le cas d'eau légèrement sablonneuse, il doit y avoir entre la conduite d'aspiration et l'entrée de la pompe un préfiltre peut être installé

4. Posez toujours la conduite d'aspiration vers le haut.

Important

Si la hauteur d’aspiration est supérieure à 4 m, il faut installer un flexible d’aspiration dont le diamètre est supérieur à 1". Nous recommandons l’utilisation d’un set d’aspiration comprenant un flexible d’aspiration, une crépine d’aspiration et un clapet de

non-retour. Demander conseil à votre revendeur spécialisé.

Installer la conduite de refoulement

1. Visser le raccord de branchement (13) avec la bague d’étanchéité (14) dans la

sortie de pompe (2).

2. Visser le raccord coudé (11) avec le joint (12) sur le raccord de branchement

(13) et tourner le raccord coudé dans la direction souhaitée.

3. Fixer la conduite de refoulement (10) sur le raccord coudé (11).

4. Ouvrir toutes les fermetures présentes sur la conduite de refoulement (vannes,

buses de pulvérisation, robinets).

Mettre la pompe en service

1. Ouvrir toutes les fermetures (vannes, buses de pulvérisation, robinets)

présentes sur la conduite de refoulement.

2. Brancher la fiche secteur du câble d’alimentation sur une prise murale.

3. Allumer la pompe à l’aide de l’interrupteur Marche/Arrêt.

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

Important:

Risque d'endommagement de l'appareil! Un fonctionnement à sec peut détruire la pompe! La pompe doit être remplie d'eau avant son démarrage afin qu'elle puisse aspirer immédiatement.

- Ouvrez la vis de remplissage (Figure 1 point 8).

- Remplir d'eau à l'aide de la vis de remplissage jusqu'à ce que le repère sur le corps de

pompe soit atteint.

- Revissez la vis de remplissage

ATTENTION! Risque d’endommager l’appareil.

Une conduite de refoulement fermée peut entraîner des dommages sur la pompe.

▪ Ne pas laisser la pompe fonctionner vers le côté refoulement fermé

Mettre la pompe hors service.

1. Après utilisation, éteindre la pompe à l’aide de l’interrupteur Marche/Arrêt.

2. Fermer l’ensemble des fermetures présentes sur la conduite de refoulement.

ATTENTION ! Risque de blessures dues à l’eau chaude

En cas de fonctionnement prolongé vers le côté refoulement fermé (> 10 min), l’eau peut fortement chauffer et sortir de manière incontrôlée.

▪ Débrancher la pompe du secteur et laisser la pompe et l’eau refroidir. ▪ Ne remettre la pompe en service qu’une fois tous les défauts supprimés.

Le risque de blessures dues à l’eau chaude peut survenir en cas de :

▪ Installation inappropriée, ▪ Côté refoulement fermé, ▪ Manque d’eau dans la conduite d’aspiration, ou interrupteur de pression

défectueux.

Procédure

1. Débrancher la pompe du secteur et laisser l’eau refroidir.

2. Vérifier la pompe, l’installation et le niveau d’eau.

3. Ne remettre la pompe en service qu’une fois tous les défauts supprimés.

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

Le moteur ne fonctionne pas

La roue de roulement est

bloquée.

Éliminez les résidus de la zone d’aspiration. Nettoyez à l'aide d'un outil adapté via l'ouverture située à l'arrière du carter du moteur.

L'interrupteur thermique a mis la

pompe hors service.

Veuillez attendre que l'interrupteur thermique remette la pompe en service. Tenez compte de la température maximale du liquide de refoulement. Faire contrôler la pompe

Pas de tension secteur disponible.

Contrôler les fusibles et faites contrôler

l’alimentation électrique par un

électricien qualifié.

La pompe est en service,

mais n’achemine pas.

Niveau d’eau trop bas.

Plongez la conduite d’aspiration plus

profondément.

De l’air est contenue dans le

corps de pompe.

Remplir la pompe.

La pompe aspire de l’air.

Veuillez contrôler l’étanchéité de tous

les raccordements ainsi que du

couvercle de filtrage.

Engorgement sur le côté

d’aspiration.

Attention ! Risque de brûlures dues à

l’eau très chaude.

Éliminez les résidus de la zone

d’aspiration.

Conduite de pression fermée.

Attention !

Risque de brûlures dues à l’eau très

chaude.

Ouvrir la conduite de pression.

La conduite de pression est pliée.

Tendre la conduite de pression

Le volume d’acheminement

est insuffisant

La conduite de pression est pliée.

Tendre la conduite de pression.

Le diamètre de la conduite est

trop petit.

Veuillez utiliser une conduite de

pression plus grande.

10.7 Aide en cas de problème/ panne

Danger ! Risque d’électrocution !

Lors des travaux sur la pompe, il y a risque de recevoir un choc électrique.

▪ Débranchez la prise secteur avant d'éliminer les défauts.

▪ Les défauts de l'installation électrique doivent être éliminés par un électricien qualifié.

Panne Causes possibles Remède

Mode d'emploi original FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

Engorgement sur le côté

d’aspiration

Veuillez prendre en compte la hauteur

maximale de refoulement, voir à cet

effet les caractéristiques techniques !

Hauteur d'aspiration trop élevée

Contrôler la hauteur d’aspiration en

tenant compte de la hauteur

d’aspiration maximale → voir à cet effet

les caractéristiques techniques

10.8 Stockage:

1. Videz d´abord tous les tuyaux / toutes les conduites.

2. Ouvrez ensuite la vis de purge et laissez l´eau s´écouler.

3. Fermez enfin la vis de purge et rangez la pompe et les accessoires dans un endroit

sec et à l´abri du gel.

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

MANUALE DI ISTRUZIONI

ORIGINALE

Pompa da giardino

FX-GP1600 / FX-GP1800 / FX-GP1200

Il vostro nuovo dispositivo è stato sviluppato e progettato per soddisfare gli elevati standard FUXTEC, come la facilità d'uso e la sicurezza dell'utente. Se gestito in maniera corretta, questo dispositivo vi renderà un buon servizio per gli anni a venire.

AVVERTENZE: ATTENZIONE: Per ridurre il rischio di lesioni, l'utente deve leggere e comprendere questo manuale prima di utilizzare l'apparecchio.

FUXTEC GMBH

KAPPSTRAßE 69, 71083 HERRENBERG, GERMANIA

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

11 Versione italiana:

CONTENUTI

11 Versione italiana: ............................................................................................................ 35

11.1 Dati tecnici .................................................................................................................. 36

11.2 Descrizione del prodotto .............................................................................................. 37

11.3 Uso previsto e istruzioni generali di sicurezza ............................................................. 38

11.4 Simboli ........................................................................................................................ 40

11.5 Cura e manutenzione del dispositivo ........................................................................... 41

11.6 Montaggio e avvio del dispositivo ................................................................................ 41

11.7 Assistenza in caso di malfunzionamenti ...................................................................... 43

11.8 Conservazione: ........................................................................................................... 44

11. EG-KONFORMITÄTSERKLÄRUNG / DECLERATION OF CONFORMITY................. 45

Ci impegniamo costantemente a migliorare i nostri prodotti. Per questo motivo i dati tecnici e le illustrazioni possono cambiare!

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

FX-

GP1600

FX-

GP1800

FX-

GP1200

230V/50HZ

600 Watt

800 Watt

1200 Watt

3.100l/h

3.400l/h

4.800l/h

35m /

3,5bar

38m /

3,8bar

48m /

4,8bar

76 dB(A)

77 dB(A)

<35℃

1“

6,4kg

6,9kg

8,5kg

11.1 Dati tecnici

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

Nr.

Componenti

Entrata della pompa / collegamento della linea di aspirazione

Uscita della pompa / collegamento della linea di scarico

Maniglia per il trasporto

Interruttore On / Off

Base della pompa

Alloggiamento della pompa

Vite di riempimento

Tappo di scarico Alloggiamento della pompa

11.2 Descrizione del prodotto

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

11.3 Uso previsto e istruzioni generali di sicurezza

La pompa è destinata all'uso privato in casa e in giardino. Deve essere utilizzata esclusivamente nell'ambito dei limiti imposti in conformità ai dati tecnici. La pompa è adatta a:

• irrigare e annaffiare

• travaso e svuotamento di serbatoi (p.e. pisci- ne)

• prelevare acqua da fontane, botti dell'acqua piovana e cisterne.

La pompa è indicata esclusivamente per convo- gliare i seguenti liquidi:

• acqua pulita, acqua piovana

• acqua clorosa (p. e. piscine)

Un utilizzo diverso o ulteriore non viene conside- rato conforme alla destinazione d'uso.

Possibile uso errato

La pompa non deve essere utilizzata in esercizio permanente. Non è adatta a convogliare:

• acqua potabile

• acqua salata

• generi alimentari

• acqua sporca

• liquidi aggressivi, prodotti chimici

• liquidi corrosivi, infiammabili, esplosivi o ef- fervescenti

• liquidi a temperature superiori a 35 °C

• acqua sabbiosa e liquidi abrasivi.

Istruzioni di sicurezza:

• Non permettere l'uso dell'apparecchio a bambini o a persone che non conoscono le istruzioni per l'uso.

• Non sollevare, trasportare o fissare mai l'unità per il cavo di collegamento.

• Modifiche o cambiamenti non autorizzati al dispositivo sono proibiti.

• Scollegare sempre la spina di alimentazione prima di lavorare sull'unità.

• Non utilizzare la pompa senza un dispositivo di corrente residua.

• La pompa deve essere alimentata con corrente alternata a 230V come

specificato sulla targhetta.

• Non usare il cavo di alimentazione per trasportare la pompa o staccare la spina.

• Assicuratevi che i collegamenti elettrici siano protetti dall'umidità.

• Evitare di far funzionare la pompa a secco. Non utilizzare mai la pompa se

il tubo di aspirazione è intasato.

• È severamente vietato pompare liquidi corrosivi, altamente infiammabili, aggressivi o esplosivi (come benzina, kerosene o diluente nitro), acqua salata e cibo.

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

• Non utilizzare la pompa se i dispositivi di sicurezza sono danneggiati. Non disabilitare mai i dispositivi di sicurezza.

• Non far funzionare le pompe in atmosfere esplosive, come liquidi infiammabili, gas o polvere.

• Tenere i bambini e le persone non qualificate lontano dalla pompa quando è in uso.

• Rischio di lesioni da acqua calda. Se la pompa funziona a lungo quando l'uscita è chiusa, l'acqua nella pompa può essere riscaldata e l'acqua calda può uscire dall'uscita e causare lesioni.

• State attenti, guardate cosa state facendo e usate il buon senso quando usate una pompa.

• Mantenere la pompa in buono stato. Se la pompa è danneggiata, farla riparare da un professionista prima dell'uso.

• Questa pompa non è destinata all'uso da parte di persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza e conoscenza, a meno che non abbiano ricevuto supervisione o istruzioni sull'uso della pompa da una persona responsabile della loro sicurezza.

• È necessario tenere i bambini sotto controllo e assicurarsi che non giochino con la pompa o il suo cavo di alimentazione. Tenere i bambini lontani dalla pompa durante il lavoro.

Sicurezza elettrica:

• Se ci sono persone nella piscina o nel laghetto del giardino, non azionare la pompa.

• La tensione di rete domestica deve corrispondere alle specifiche della tensione di rete nei dati tecnici, non utilizzare nessun'altra tensione di alimentazione.

• L'apparecchio può essere messo in funzione solo su apparecchiature elettriche conformi a DIN/VDE0100, parti 737, 738 e 702. Per la protezione dei fusibili deve essere installato un interruttore di circuito da 10 A e un interruttore di corrente residua con una corrente residua nominale di 10/30 mA.

• Usare solo cavi di prolunga per uso esterno - sezione minima 1,5 mm². Srotolare sempre completamente i tamburi dei cavi.

• Non si devono usare cavi di prolunga danneggiati o fragili.

• Controllate le condizioni della vostra prolunga prima di ogni utilizzo.

• La spina del cavo della pompa deve corrispondere alla presa. Non

modificare mai la spina in alcun modo. Non usare spine adattatrici. Le spine non modificate e le prese corrispondenti riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con le superfici messe a terra.

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

• La pompa è dotata di un'uscita compatibile. La fonte di alimentazione del vostro paese deve essere conforme ai regolamenti internazionali.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di servizio o da persone similmente qualificate per evitare pericoli.

La pompa aspira il liquido direttamente attraverso i fori di aspirazione e lo emette all'uscita della pompa. È azionato da un interruttore on/off.

Dispositivi di sicurezza e di protezione Interruttore di termoprotezione

La pompa è dotata di un interruttore di termoprotezione che spegne il motore in caso di surriscaldamento. Dopo una fase di raffreddamento di circa 15-20 minuti, la pompa si riattiva automaticamente.

11.4 Simboli

La pompa non deve essere smaltita con i normali rifiuti domestici, ma deve essere smaltita secondo le norme ambientali locali.

Conformità alle norme di sicurezza in vigore sul mercato UE

Leggere le istruzioni per l'uso prima dell'uso.

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

11.5 Cura e manutenzione del dispositivo

ATTENZIONE: Scollegare la spina prima di qualsiasi manutenzione o assistenza!

• In caso di installazione temporanea, l'unità deve essere risciacquata con acqua pulita dopo ogni utilizzo.

• Nel caso di un'installazione permanente, controllare ogni 3 mesi che il meccanismo di avviamento funzioni correttamente.

• Rimuovere regolarmente lo sporco che può accumularsi nel laghetto.

• Non esporre le pompe al gelo.

• Evitare il funzionamento a secco della pompa.

• Non danneggiare il cavo. Non usare mai il cavo per trasportare, tirare o scollegare

la pompa.

• Pulire regolarmente la pompa se il liquido aspirato causa sedimenti.

• Evitare gli urti, non far cadere la pompa.

• Si prega di sciacquare la pompa con acqua pulita dopo aver pompato acqua di

piscina clorata o liquidi che lasciano residui.

• Se la pompa è intasata, per prima cosa scollegate la pompa dalla rete e assicuratela contro una nuova accensione.

• Poi rimuovete la linea di aspirazione all'ingresso della pompa.

• Poi collegare la linea di pressione alla linea dell'acqua.

• Lasciate scorrere acqua sufficiente attraverso l'alloggiamento della pompa fino a

quando il blocco si dissolve.

• Accendere brevemente la pompa per controllare se gira liberamente.

• Avviare nuovamente la pompa come descritto.

11.6 Montaggio e avvio del dispositivo

Posizionare la pompa

1. Predisporre una sede piana e solida.

2. Posizionare la pompa orizzontale e sicura da allagamento.

Attenzione: La pompa deve essere protetta da pioggia e da getti d'acqua diretti. Anschließen der Saugleitung

AVVISO:

Raccomandiamo di installare condotte flessibili sull'ingresso pompa. In questo modo non è possibile esercitare alcuna pressione o trazione meccanica sulla pompa.

1. Scegliere la lunghezza del tubo di aspirazio- ne in modo che la pompa non possa

funzionare a secco. Il tubo di aspirazione deve trovarsi sempre almeno 30 cm sotto alla superficie dell'acqua.

2. Collegamento tubo di aspirazione. Durante questa operazione assicurarsi che

l'attacco sia a tenuta, senza danneggiare il filetto.

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

3. In caso di acqua con un contenuto minimo di sabbia, tra il tubo di aspirazione e

l'ingresso della pompa occorre montare un prefiltro. Informarsi presso il proprio rivenditore specia- lizzato.

4. Posare sempre la condotta di aspirazione inclinata.

AVVISO

Se l'altezza di aspirazione corrisponde a più di 4 m è necessario montare un tubo di aspirazione con un diametro superiore a 1".

Montaggio del tubo di mandata

1. Avvitare il nipplo di raccordo (13) con l'anello di tenuta tondo (14) nell'uscita della

pompa (2).

2. Avvitare il nipplo angolare (11) con guarnizione (12) sul nipplo di collegamento (13)

e ruo- tare il nipplo angolare nella direzione desiderata.

3. Fissare il tubo di mandata (10) con il nipplo angolare (11).

4. Aprire una delle chiusure presenti nel tubo di mandata (valvola, ugello, rubinetto

dell'acqua).

Messa in funzione

ATTENZIONE!

Rischio di danni alle apparecchiature! Il funzionamento a secco rovina la pompa! Perché possa subito aspirare, la pompa deve essere riempita d'acqua fino al troppo pieno prima di ogni messa in funzione.

1. Aprire il tappo di riempimento (Figura 1, punto 8).

2. Caricare l'acqua attraverso la vite di riempimento fino a raggiungere la tacca sul

corpo della pompa.

3. Riavvitare il tappo di riempimento.

1. Aprire tutte le chiusure della linea di pressione (valvola, ugello di spruzzo, rubinetto

dell'acqua).

2. Inserire la spina di rete del cavo di collegamento nella presa.

3. Accendere la pompa con l'interruttore on/off.

ATTENZIONE! Rischio di danni alle apparecchiature!

Un tubo di mandata chiuso può danneggiare la pompa!

■ Non far funzionare la pompa contro un tubo di mandata chiuso.

Spegnere la pompa

1. Spegnere la pompa con l'interruttore on/off dopo l'uso.

2. Chiudere tutte le guarnizioni nella linea di scarico..

CAUTELA!

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

Anomalia

Possibile causa

Rimedio

Il motore non parte.

Girante bloccata.

Rimuovere la sporcizia nell'area di

aspirazione. Pulire con uno strumen-

to adatto attraverso l'apertura poste-

riore del carter motore.

Il termointerruttore è scattato.

Attendere fino a che l'interruttore ter-

mico riattiva la pompa. Attenzione

alla temperatura massima del liquido

pompato. Far controllare la pompa.

Non è presente tensione di re-

te.

Controllare i fusibili, far controllare

l'alimentazione elettrica da un elettri-

cista qualificato.

La pompa gira, ma non pom-

pa.

Livello dell'acqua troppo bas-

so.

Immergere di più il tubo di aspirazio-

ne.

Aria nel corpo della pompa.

Riempire la pompa.

La pompa aspira aria.

Controllare la tenuta di tutti i raccordi

di collegamento e del coperchio del

filtro.

Pericolo di infortunio dovuto ad acqua calda

In caso di utilizzo prolungato contro il lato in pressione chiuso (> 10 min.) l'acqua nella pompa può riscaldarsi fortemente e fuoriuscire in modo incontrollato!

• Sepapare la pompa dalla rete e lasciar raffreddare la pompa e l'acqua.

• Rimettere la pompa in funzione solo dopo aver eliminato tutti i vizi!

Può subentrare il pericolo di infortunio dovuto ad acqua calda nei seguenti casi:

• installazione scorretta,

• lato di mandata chiuso,

• carenza di acqua nel tubo di aspirazione o

• pressostato difettoso.

Procedura

1. Separare la pompa dalla rete e lasciare raffreddare pompa e acqua.

2. Controllare la pompa, l’installazione e lo stato dell’acqua.

3. Rimettere la pompa in funzione solo dopo aver eliminato tutti i vizi!

11.7 Assistenza in caso di malfunzionamenti

Attenzione - Rischio di scossa elettrica!

Quando si lavora sulla pompa, c'è il rischio di scosse elettriche.

• Scollegare la spina di alimentazione prima di effettuare qualsiasi lavoro di

risoluzione dei problemi.

• Far riparare i guasti all'impianto elettrico da un elettricista qualificato.

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

Ostruzione sul lato aspirazio-

ne.

Attenzione!

Pericolo di ustione dovuto ad acqua

calda!

Rimuovere la sporcizia nell'area di

aspirazione.

Tubo di mandata chiuso.

Attenzione!

Pericolo di ustione dovuto ad acqua

calda!

Aprire il tubo di mandata.

Tubo di mandata piegato.

Distendere il tubo di mandata.

Quantità pompata troppo esi-

gua

Tubo di mandata piegato.

Distendere il tubo di mandata.

Diametro tubo troppo piccolo.

Utilizzare un tubo di mandata più

grande.

Ostruzione sul lato aspirazio-

ne.

Rimuovere la sporcizia nell'area di

aspirazione.

Altezza di mandata eccessiva.

Attenzione all'altezza di mandata

max., ved. dati tecnici!

Altezza di aspirazione eccessi-

va.

Verificare l'altezza di aspirazione, at-

tenzione all'altezza di aspirazione

max. - vedere dati tecnici.

11.8 Conservazione:

1. Svuotare il tubo di aspirazione e di mandata.

2. Svitare la vite di scarico e lasciare scorrere l'acqua fuori dalla pompa.

3. Riavvitare la vite di scarico e stoccare la pompa e gli accessori al sicuro dal gelo.

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

12. EG-KONFORMITÄTSERKLÄRUNG / DECLERATION OF CONFORMITY

Hiermit erklären wir,

FUXTEC GMBH KAPPSTRAßE 69, 71083 HERRENBERG, GERMANY

dass die nachfolgend bezeichnete Maschine aufgrund ihrer Konzipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung, den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EG-Richtlinien entspricht.

Bezeichnung der Maschine:

Gartenpumpe / Garden Pump

Maschinentyp:

FX-GP1600 / FX-GP1800 / FX-GP1200

Handelsmarke:

FUXTEC

Einschlägige EG-Richtfaden: Angewandte Normen:

2014/30/EU EN 60335-1:2012

Herstellerunterschrift/Datum:

Tim Gumprecht, 03.03.2021

Name und Anschrift der Person, die berechtigt ist, die technischen Unterlagen, die in der Gemeinschaft ansässig ist zusammenzustellen

Tim Gumprecht FUXTEC GMBH - KAPPSTRAßE 69, 71083 HERRENBERG, GERMANY

Manuale di istruzioni originale FUXTEC FX-GP1200 / FX-GP1600 / FX-GP1800_rev02

FUXTEC FX-GP1600, FX-GP1200 User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
