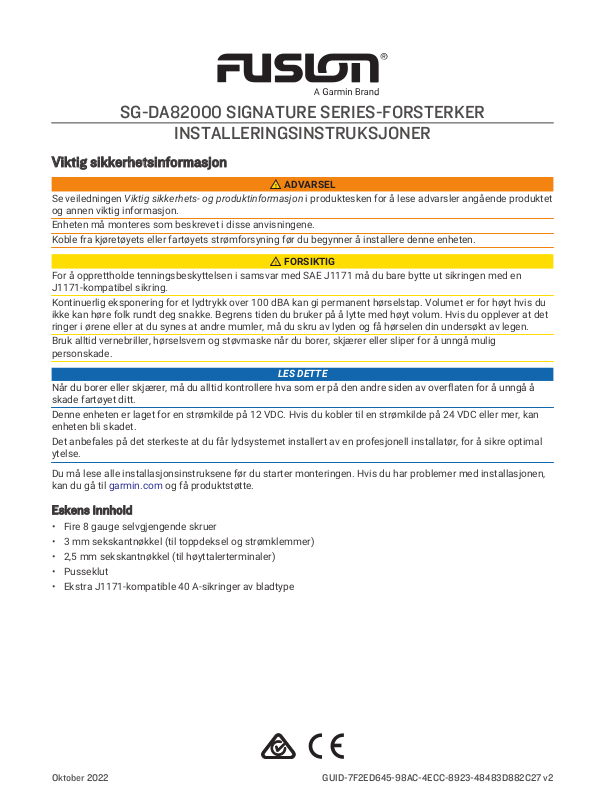

SG-DA82000 SIGNATURE SERIES-FORSTERKER

INSTALLERINGSINSTRUKSJONER

Viktig sikkerhetsinformasjon

ADVARSEL

Se veiledningen Viktig sikkerhets- og produktinformasjon i produktesken for å lese advarsler angående produktet og annen viktig informasjon.

Enheten må monteres som beskrevet i disse anvisningene. Koble fra kjøretøyets eller fartøyets strømforsyning før du begynner å installere denne enheten.

FORSIKTIG

For å opprettholde tenningsbeskyttelsen i samsvar med SAE J1171 må du bare bytte ut sikringen med en J1171-kompatibel sikring.

Kontinuerlig eksponering for et lydtrykk over 100 dBA kan gi permanent hørselstap. Volumet er for høyt hvis du ikke kan høre folk rundt deg snakke. Begrens tiden du bruker på å lytte med høyt volum. Hvis du opplever at det ringer i ørene eller at du synes at andre mumler, må du skru av lyden og få hørselen din undersøkt av legen.

Bruk alltid vernebriller, hørselsvern og støvmaske når du borer, skjærer eller sliper for å unngå mulig personskade.

LES DETTE

Når du borer eller skjærer, må du alltid kontrollere hva som er på den andre siden av overflaten for å unngå å skade fartøyet ditt.

Denne enheten er laget for en strømkilde på 12VDC. Hvis du kobler til en strømkilde på 24VDC eller mer, kan enheten bli skadet.

Det anbefales på det sterkeste at du får lydsystemet installert av en profesjonell installatør, for å sikre optimal ytelse.

Du må lese alle installasjonsinstruksene før du starter monteringen. Hvis du har problemer med installasjonen, kan du gå til garmin.com og få produktstøtte.

Eskens innhold

• Fire 8 gauge selvgjengende skruer

• 3 mm sekskantnøkkel (til toppdeksel og strømklemmer)

• 2,5 mm sekskantnøkkel (til høyttalerterminaler)

• Pusseklut

• Ekstra J1171-kompatible 40 A-sikringer av bladtype

GUID-7F2ED645-98AC-4ECC-8923-48483D882C27 v2Oktober 2022

Page 2

Nødvendige verktøy

• Boremaskin og borbits

• Flat skrutrekker

• Avbitertang

• Avisoleringstang

• 160A innebygd sikring eller automatsikring for strømkabelen

• 4AWG (21,1mm2) strømkabel MERK: Du vil kanskje trenge en tykkere kabel for høyere amperetall eller lengre løp (Tverrsnittmåler for

strømkabel, side6).

• 16AWG (1,31mm2) høyttalerledning MERK: Du vil kanskje trenge en tykkere ledning for lengre løp (Tverrsnittmåler for høyttalerledninger,

side8).

• 20AWG (0,52mm2) ledning (påkoblingssignal for forsterker)

• Dobbel RCA-kabel (1 per sone, for stereohøyttalere) (Forhold vedrørende signal- og høyttalertilkobling,

side7)

• Enkel RCA-kabel (1 per sone, for mono subwoofer eller brokoblet høyttalerutgang) (Forhold vedrørende signal-

og høyttalertilkobling, side7)

• Kabelstrips (valgfritt)

Forhold vedrørende montering

FORSIKTIG

Ved høy omgivelsestemperatur og etter utstrakt bruk kan enhetshuset bli så varmt at det er farlig å berøre det. Enheten må derfor monteres på et sted der den ikke kan berøres mens den er i bruk.

LES DETTE

Denne enheten skal monteres på et sted som ikke er utsatt for ekstreme temperaturer eller forhold. Denne enhetens temperaturområde er oppført i produktspesifikasjonene. Hvis enheten blir utsatt for temperaturer utenfor det spesifiserte temperaturområdet, under oppbevaring eller bruk, kan det føre til feil på enheten. Skade forårsaket av ekstreme temperaturer og følgene av det dekkes ikke av garantien.

Denne enheten er kun utformet for å installeres på et tørt sted. Hvis du installerer enheten på et sted der den kan komme i kontakt med vann eller bli nedsenket i vann, kan det føre til skader. Vannskader dekkes ikke av garantien.

• Enheten må monteres på et sted som ikke forstyrrer drivstofftanken eller de elektriske ledningene.

• Enheten må monteres på et sted hvor den ikke utsettes for vann.

• Enheten må monteres på et sted med tilstrekkelig ventilasjon der den ikke blir utsatt for ekstreme temperaturer.

• Hvis enheten monteres i et lukket rom, bør du installere en kjølevifte med egnede kanaler som bidrar til luftsirkulasjonen.

• Enheten bør monteres slik at kablene lett kan kobles til.

• Enheten bør installeres minst 50cm (20tommer) fra et magnetisk kompass, for å unngå interferens.

• Enheten må ikke monteres i nærheten av annet navigasjonskritisk utstyr, antenner eller radiokommunikasjonsutstyr på fartøyet.

Page 3

Montering av enheten SG-DA82000 Signature Series

LES DETTE

Hvis du skal montere enheten i glassfiber, bør du bruke et forsenkningsbor til å bore en klaringsforsenkning gjennom bare det øverste laget med gelbelegg når du borer styrehullene. Dette bidrar til å forhindre sprekker i gelbelegglaget når skruene strammes.

MERK: Skruene leveres sammen med enheten, men det er ikke sikkert at de er egnet til monteringsflaten. Før du monterer enheten, må du velge et egnet monteringssted og fastslå hvilke skruer og andre

monteringsdeler som trengs på overflaten.

1 Plasser enheten på monteringsstedet og merk av plasseringen for styrehullene. 2 Bor et styrehull for én av enhetens hjørnekanter. 3 Fest enheten løst til monteringsflaten ved én hjørnekant og undersøk de tre resterende styrehullmerkene. 4 Merk eventuelt av nye styrehull og ta enheten vekk fra monteringsflaten. 5 Bor resten av styrehullene. 6 Fest enheten til monteringsstedet.

Fjerning av deksel

Du må ta av dekselet for å nå kontaktene og konfigurasjonskontrollene på forsterkeren.

1 Bruk den 3 mm sekskantnøkkelen som følger med, til å fjerne skruene som sikrer dekselet forsterkeren. 2 Løft dekselet av forsterkeren og legg det til side inntil du er ferdig med å sette opp alle kontaktene og

konfigurere forsterkeren.

Forhold vedrørende tilkobling

LES DETTE

Ledninger (følger ikke med) fra batteriet til forsterkeren må gå gjennom en innebygd sikring eller en automatsikring (følger ikke med) så nær batteriet som mulig. Du må koble den positive ledningen til sikringen eller automatsikringen. Hvis du kobler forsterkeren til strøm uten en innebygd sikring eller automatsikring, kan det begynne å brenne hvis det oppstår en kortslutning i kabelen.

Du må slå av lydsystemet før du kobler noe til forsterkeren. Lydsystemet kan bli skadet hvis du ikke slår det av. Alle terminaler og tilkoblinger må beskyttes mot kontakt med kabinettet og med hverandre. Lydsystemet kan bli

skadet ved uegnet kontakt med terminaler eller ledninger.

• Du må koble forsterkeren til jord før du kobler til andre ledninger (Koble til strøm, side5).

• Du må ikke koble den positive ledningen til batteriet før du har koblet ferdig alle andre ledninger til forsterkeren.

• Hvis stereoanlegget ikke har en ekstern påkoblingssignalledning, må du koble forsterkeren til en aktiv strømkilde.

Page 4

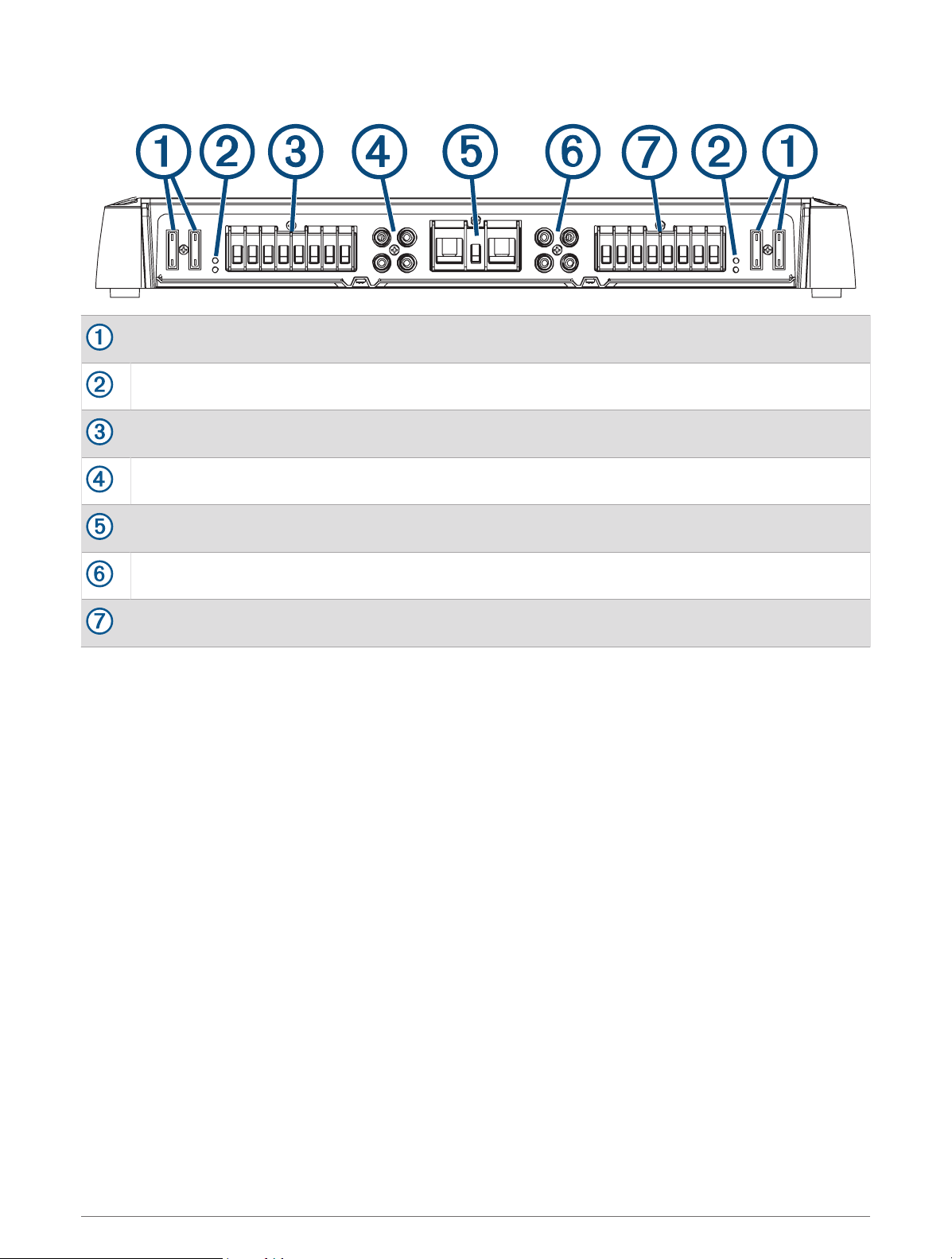

Portidentifikasjon

Sikringer. Se produktspesifikasjonene for ha mer informasjon om utskiftinger.

LED-lampene POWER og PROT («protection», vern) (Feilsøking, side15)

Høyttalerterminaler til sone 1 og 2

Sone 1 og 2, RCA-innganger

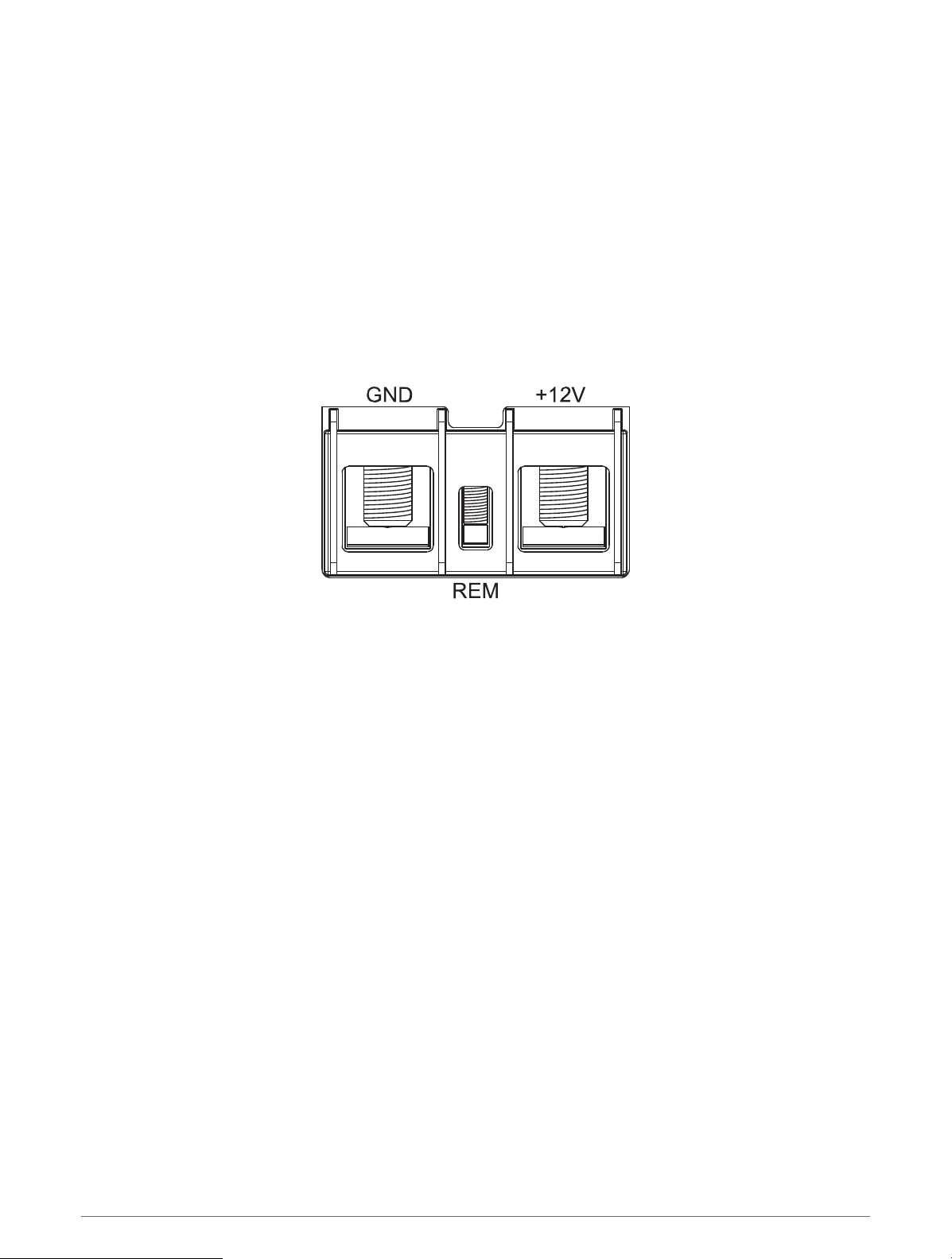

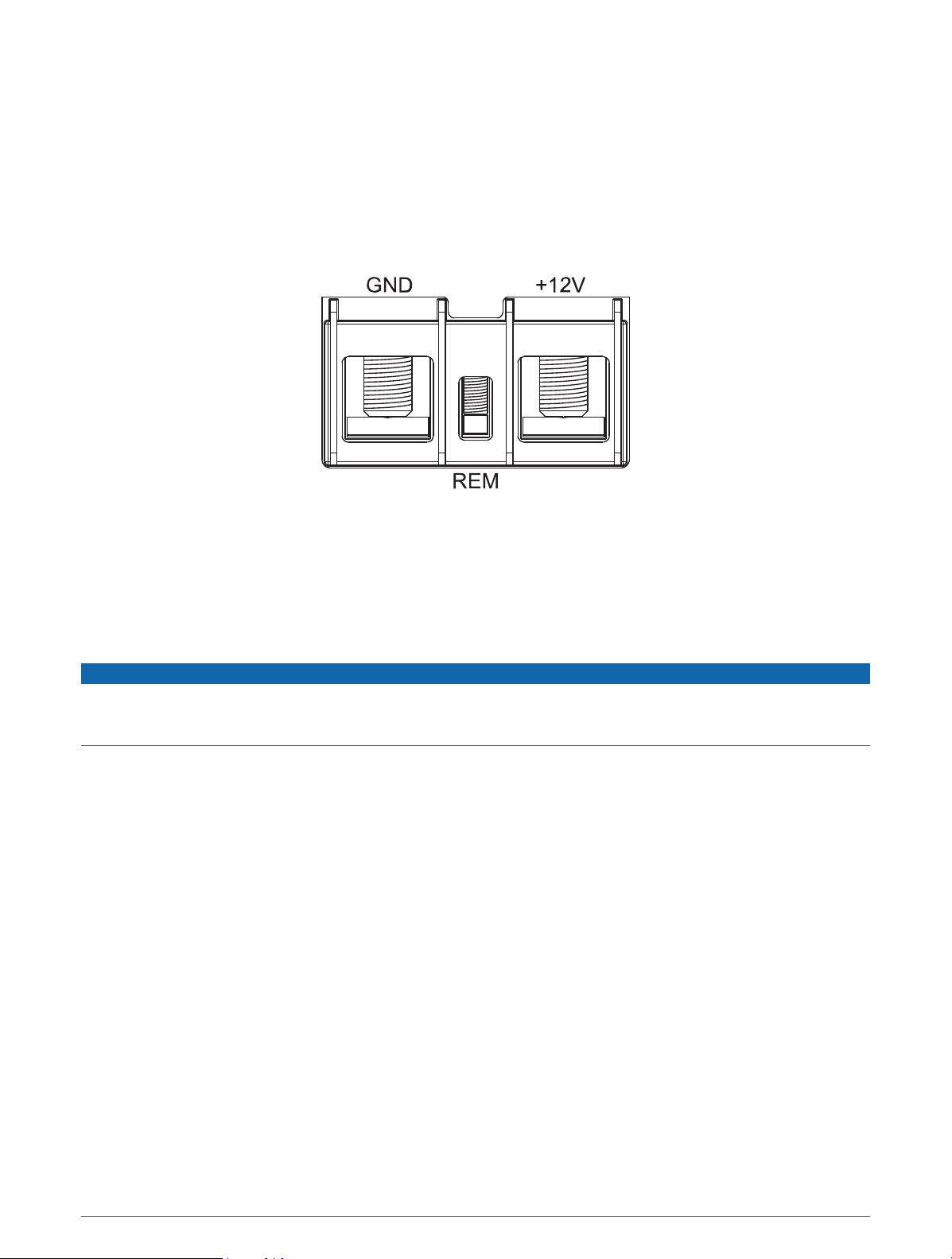

Strøm, jord og påkoblingsterminaler til forsterker

Sone 3 og 4, RCA-innganger

Høyttalerterminaler til sone 3 og 4

Page 5

Koble til strøm

Du må koble strømkabelen til batteriet via en innebygd sikring eller en automatsikring. Du må bruke en ledning med riktig diameter (følger ikke med) for å koble forsterkeren til strøm og jord, basert på

totalt amperetall og kabellengden (Tverrsnittmåler for strømkabel, side6).

1 Før ledningen med korrekt diameter til forsterkeren og til et jordet sted på båten. 2 Bruk den 3 mm sekskantnøkkelen som følger med, til å koble jordkabelen til GND-terminalen på forsterkeren.

3 Koble den andre enden av jordkabelen til et jordet sted på båten. 4 Før ledningen med korrekt diameter til forsterkeren og til båtbatteriet og velg et alternativ:

• Monter en korrekt innebygd sikring på strømkabelen så nær batteriet som mulig.

• Identifiser eller installer en strømbryter så nær batteriet som mulig, for bruk sammen med forsterkerens strømkabel.

LES DETTE

Du må ikke koble strømkabelen til forsterkeren og batteriet eller strømbryteren før du har gjort ferdig alle de andre tilkoblingene. Hvis du kobler forsterkeren til strøm før du har gjort ferdig alle de andre tilkoblingene, kan det føre til skader på lydsystemet.

5 Velg et alternativ:

• Hvis stereoanlegget har en påkoblingskabel til forsterkeren, fører du en 20 AWG (0,52 mm2 ledning fra forsterkerens påkoblingskabel på stereoanlegget frem til forsterkeren.

MERK: Forsterkeren og stereoanlegget må kobles til samme fysiske jordingssted for at forsterkerens påkoblingssignal skal fungere korrekt.

• Hvis stereoanlegget har en påkoblingskabel til forsterkeren, fører du en 20 AWG (0,52 mm2 ledning fra den positive polen på batteriet og gjennom en bryter frem til forsterkeren.

6 Bruk sekskantnøkkelen på 2,5mm som følger med, til å koble ledningen på 20AWG (0,52mm2) til REM-

terminalen på forsterkeren.

Koble alle de andre kontaktene til stereoanlegget og høyttalerne før du gjør ferdig tilkoblingen til strøm (Fullføring av tilkoblinger, side11).

Page 6

Tverrsnittmåler for strømkabel

Du bør bruke 4 AWG-ledning (21,1 mm2) for de fleste installasjoner. Hvis det totale amperetallet er høyere enn 50–65 A, og kabelen er lenger enn 3–4 m, kan du bruke disse tabellene for å finne ut om du må bruke et større ledningstverrsnitt. Dette er en tabell over terminalkoblingsmotstand.

MERK: Hvis du bruker ledninger av aluminium, bør du bruke en ledning som er to nivåer større enn dimensjonen som er oppført nedenfor, for å kompensere for eventuelle spenningsfall som følge av ledningsmaterialet.

Totalt amperetall

85-105A

105-125A

125–150A

Totalt amperetall

50-65A

65-85A

85-105A

105-125A

0–4ft (0–1,2m)

4 AWG (21,1mm2)

2 AWG (33,6mm2)

13-16ft (4-4,9m)

4 AWG (21,1mm2)

2 AWG (33,6mm2)

0 AWG (53,5mm2)

4–7ft (1,2-2,1m)

4 AWG (21,1mm2)

2 AWG (33,6mm2)

16-19ft (4,9-5,8m)

4 AWG (21,1mm2)

2 AWG (33,6mm2)

0 AWG (53,5mm2)

7-10ft (2,1-3m)

4 AWG (21,1mm2)

2 AWG (33,6mm2)

19-22ft (5,8-6,7m)

4 AWG (21,1mm2)

2 AWG (33,6mm2)

0 AWG (53,5mm2)

10-13ft (3-4m)

2 AWG (33,6mm2)

0 AWG (53,5mm2)

22-28ft (6,7-8,5m)

2 AWG (33,6mm2)

0 AWG (53,5mm2)

125–150A

0 AWG (53,5mm2)

Page 7

Forhold vedrørende signal- og høyttalertilkobling

Ta hensyn til det følgende når du kobler stereoanlegget og høyttalerne til forsterkeren:

• Hvert sett med sonehøyttalerterminaler på forsterkeren er koblet til RCA-inngangene for den aktuelle sonen.

• Hver kanal støtter en nominell høyttalerimpedans på 4 ohm og en minimum høyttalerimpedans på 2 ohm.

• Du kan koble sammen to høyttalere parallelt på én kanal, og den kombinerte impedansen må være større enn minsteimpedansen på 2ohm (Koble til flere høyttalere eller subwoofere parallelt, side9).

• Du kan koble enten en sonelinjeutgang eller en subwooferlinjeutgang fra stereoanlegget til en hvilken som helst av sonens RCA-innganger på forsterkeren.

• Du bør bruke høyttalerledningen som du finner i Tverrsnittmåler for høyttalerledninger, side8, til å koble høyttalere og subwoofere til forsterkeren.

• Du bør se på merkene for sone og polaritet for hver kanal når du kobler høyttalere til forsterkeren. Z1L angir for eksempel venstre ZONE 1-kanal, mens Z1R angir høyre ZONE 1-kanal.

• Hvis du kobler en kombinasjon av høyttalere og subwoofere til forsterkeren, bør du koble subwooferne til ZONE 2 eller ZONE 4, som vist nedenfor. Disse sonene har egne kontrollere for BASS BOOST (Bassheving).

• Du kan koble en subwoofer til én enkelt kanal, men du bør koble den til i bromodus for å få best mulig ytelse (Koble til en høyttaler eller subwoofer i bromodus, side10).

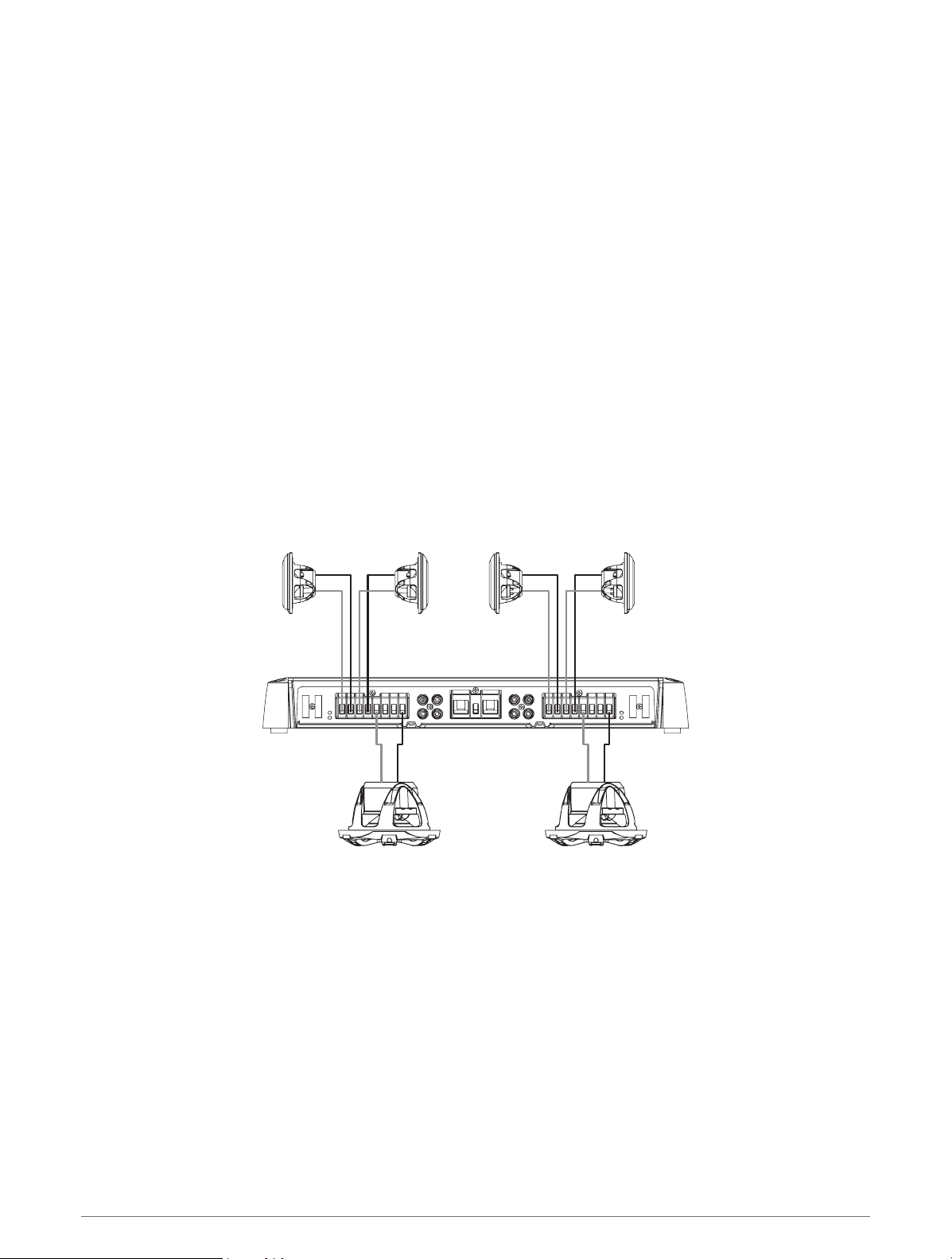

I det følgende eksempelet er 4 ohm subwoofere koblet til de brokoblede polene for ZONE 2 og ZONE 4, mens 4 ohm-høyttalere er koblet parvis til høyre og venstre kanal for de andre to sonene.

I dette eksempelet må du koble subwooferlinjeutgangen fra stereoanlegget til ZONE 2 og ZONE 4 RCAkontaktene på forsterkeren (ved hjelp av RCA-splittere). I tillegg må du koble de to sonelinjeutgangskontaktene fra stereoanlegget til sonens to andre RCA-kontakter på forsterkeren.

Page 8

Tverrsnittmåler for høyttalerledninger

Du bør bruke en 16AWG (1,3 til 1,5mm2) fullstendig tinnbelagt kobberhøyttalerledning til de fleste monteringer. Du kan bruke denne tabellen til å fastslå om du må bruke en ledning med annen diameter. Disse tabellene redegjør for klemmekoblingsmotstand.

4ohm belastning (1 høyttaler)

Avstand mellom forsterker og høyttaler Kabeldiameter

Fra 0 8,5m 16AWG (1,3 til 1,5mm2)

Fra 8,5 til 21m 12AWG (3 til 4mm2)

2ohm belastning (2 parallelle høyttalere)

Avstand mellom forsterker og høyttaler Kabeldiameter

Fra 0 til 14fot (fra 0 til 4m) 16AWG (1,3 til 1,5mm2)

Fra 14 til 35fot (fra 4 til 10,5m) 12AWG (3 til 4mm2)

Du kan kjøpe den anbefalte høyttalerledningen fra en Fusion® eller Garmin® forhandler.

• 16AWG (1,3 til 1,5mm2) ledning:

◦ 010-12899-00: 7,62m (25fot) ◦ 010-12899-10: 15,24m (50fot) ◦ 010-12899-20: 100 m (328 fot)

• 12AWG (3 til 4mm2) ledning:

◦ 010-12898-00: 7,62m (25fot) ◦ 010-12898-10: 15,24m (50fot) ◦ 010-12898-20: 100 m (328 fot)

Page 9

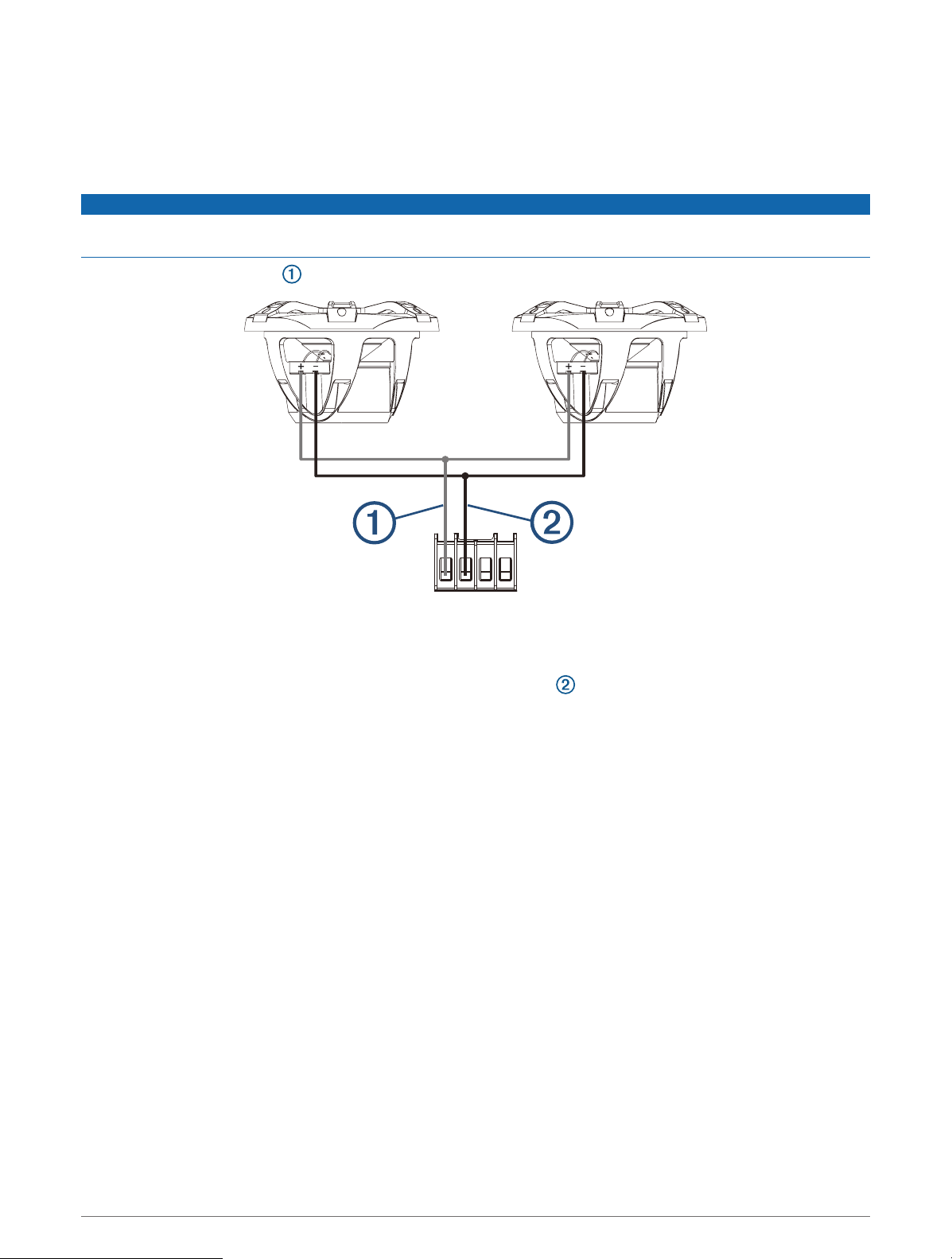

Koble til flere høyttalere eller subwoofere parallelt

Du kan koble sammen flere høyttalere eller subwoofere med samme impedansverdi, modellnummer og type parallelt. Når du kobler til høyttalere med samme impedansverdi parallelt, må du beregne den totale impedansen ved å dividere den vanlige impedansverdien med det totale antallet høyttalere som er koblet parallelt. Hvis du for eksempel kobler til to 4ohm-høyttalere parallelt, blir impedansen 2ohm (4÷2 = 2).

LES DETTE

Du må ikke koble en serie med høyttalere med lavere impedans enn 2 ohm til én enkelt kanal på forsterkeren. Ikke koble til mer enn to høyttalere parallelt per soneutgang.

1 Koble høyttalerledningen til den positive polen for en kanal eller en sone på forsterkeren.

2 Koble høyttalerledningen til den positive polen på hver høyttaler. 3 Koble ledningene fra de positive polene på begge høyttalerne i kanalen eller sonen til ledningen som er

koblet til den positive polen på forsterkeren.

4 Gjenta denne prosedyren for den negative polen på forsterkeren og begge høyttalerne i kanalen eller

sonen.

Page 10

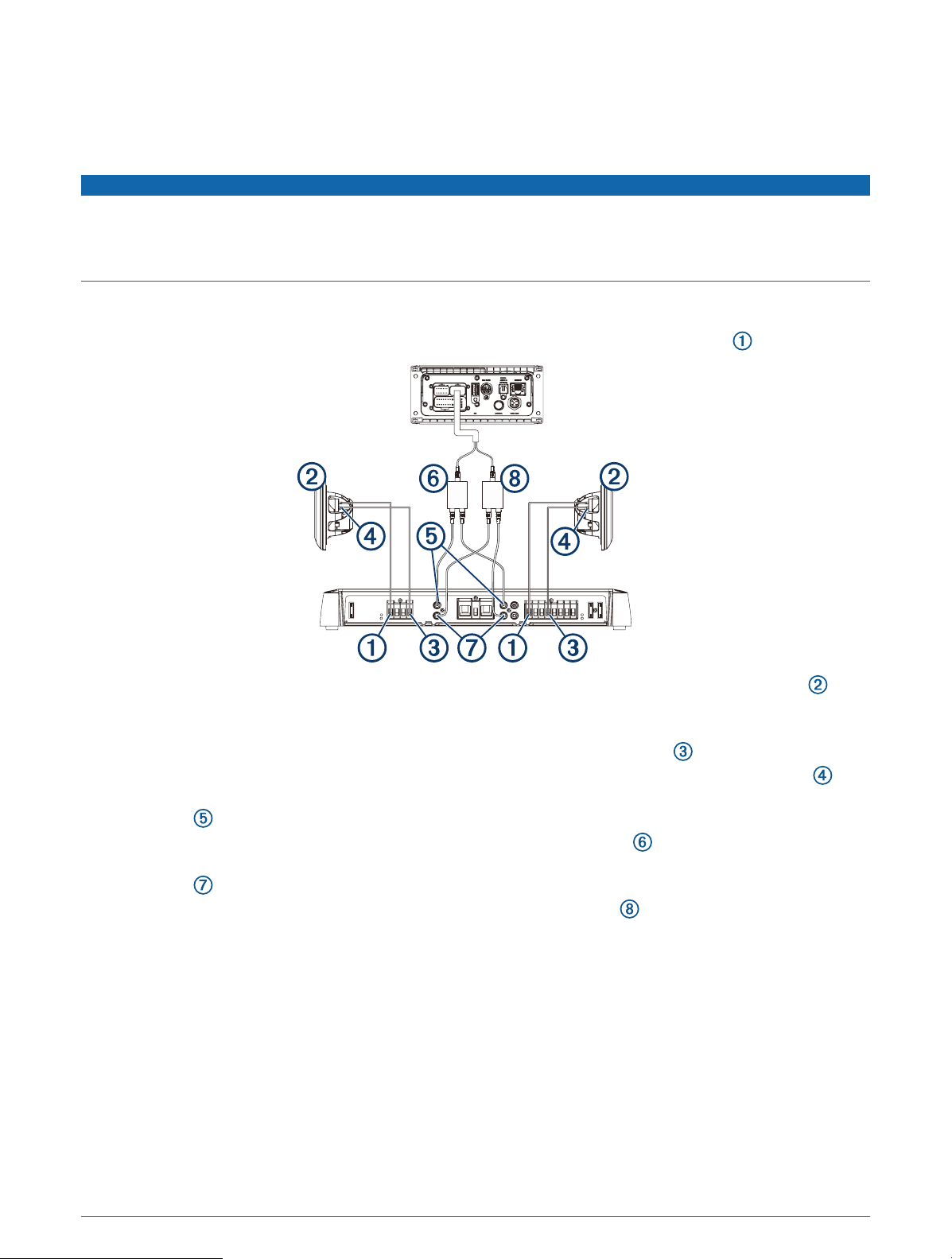

Koble til en høyttaler eller subwoofer i bromodus

Hvis du kobler til en høyttaler eller subwoofer i bromodus, øker effekten som kan leveres ved å kombinere to utgangskanaler. Dette er en fordel for store subwoofere som flytter store mengder luft, og når man skal spille høyere på høyttalerne uten å oppleve hakking i lyden.

LES DETTE

En høyttaler som er tilkoblet i bromodus, må kunne håndtere den økte utgangseffekten. Bromodus kan produsere mer enn dobbelt så stor utgangseffekt som en enkeltkanal.

Du bør bare koble til en belastning på 4 ohm til de brokoblede polene i en sone. Hvis du kobler til en belastning på 2 ohm til de brokoblede polene, kan det føre til skader på forsterkeren, høyttaleren eller subwooferen.

MERK: Når du bygger bro over kanalene i en sone, må du bruke en RCA-splitter til å sende det samme signalet til både venstre og høyre kanal i sonen.

1 Koble høyttalerledningen til forsterkerens positive pol på den venstre kanalen for en sone .

2 Koble den andre enden av høyttalerledningen til den positive polen på høyttaleren eller subwooferen .

MERK: De brokoblede polene for en sone er forbundet med en linje og merket BRIDGED (Brokoblet), slik at

det skal være lett å se dem.

3 Koble høyttalerledningen til den negative polen på den høyre kanalen for en sone . 4 Koble den andre enden av høyttalerledningen til den negative polen på høyttaleren eller subwooferen . 5 Koble de delte endene av en RCA-splitter til de venstre RCA-portene for begge de brokoblede sonene på

forsterkeren .

6 Koble den ene enden av RCA-splitteren til den venstre RCA-stereoutgangen . 7 Koble de delte endene av en RCA-splitter til de høyre RCA-portene for begge de brokoblede sonene på

forsterkeren .

8 Koble den ene enden av RCA-splitteren til den høyre RCA-stereoutgangen . 9 Juster volumnivået og andre innstillinger for sonen (Justere nivået for en sone, side13).

Page 11

Fullføring av tilkoblinger

Før du kobler forsterkeren til strømkilden, må du fullføre alle andre tilkoblinger til forsterkeren.

1 Kontroller at alle høyttalerledninger er koblet til høyttalerne og forsterkeren. 2 Kontroller at alle RCA-kabler er koblet til forsterkeren og stereoanlegget. 3 Kontroller at jordkabelen er koblet til forsterkeren og batteriet (Koble til strøm, side5). 4 Kontroller at forsterkerens påkoblingskabel er tilkoblet forsterkeren og forsterkerens påkoblingskabel fra

stereoanlegget eller en egen bryter (Koble til strøm, side5).

5 Bruk sekskantnøkkelen på 3mm som følger med, til å koble strømkabelen til den positive polen på

forsterkeren. MERK: Denne enheten er laget for en strømkilde på 12VDC. Hvis du kobler til en strømkilde på 24VDC, kan

enheten bli skadet.

6 Velg et alternativ:

• Koble til den andre enden av strømkabelen via den innebygde sikringen, til batteriet.

• Koble den andre enden av strømkabelen til relevante automatsikring.

Konfigurering av forsterker

Før du bruker forsterkeren, bør du konfigurere den for alle tilkoblede høyttalere og subwoofere. Du må gjøre ferdig alle strøm-, høyttaler- og stereotilkoblinger før du kan konfigurere forsterkeren. MERK: Hvis stereoanlegget har digital signalbehandling (DSP), for eksempel Fusion Apollo™ RA770, bør du

bruke Fusion-Link™-appen når du konfigurerer forsterkeren (Konfigurere forsterkeren for et DSP-kompatibelt

stereoanlegg, side13).

Page 12

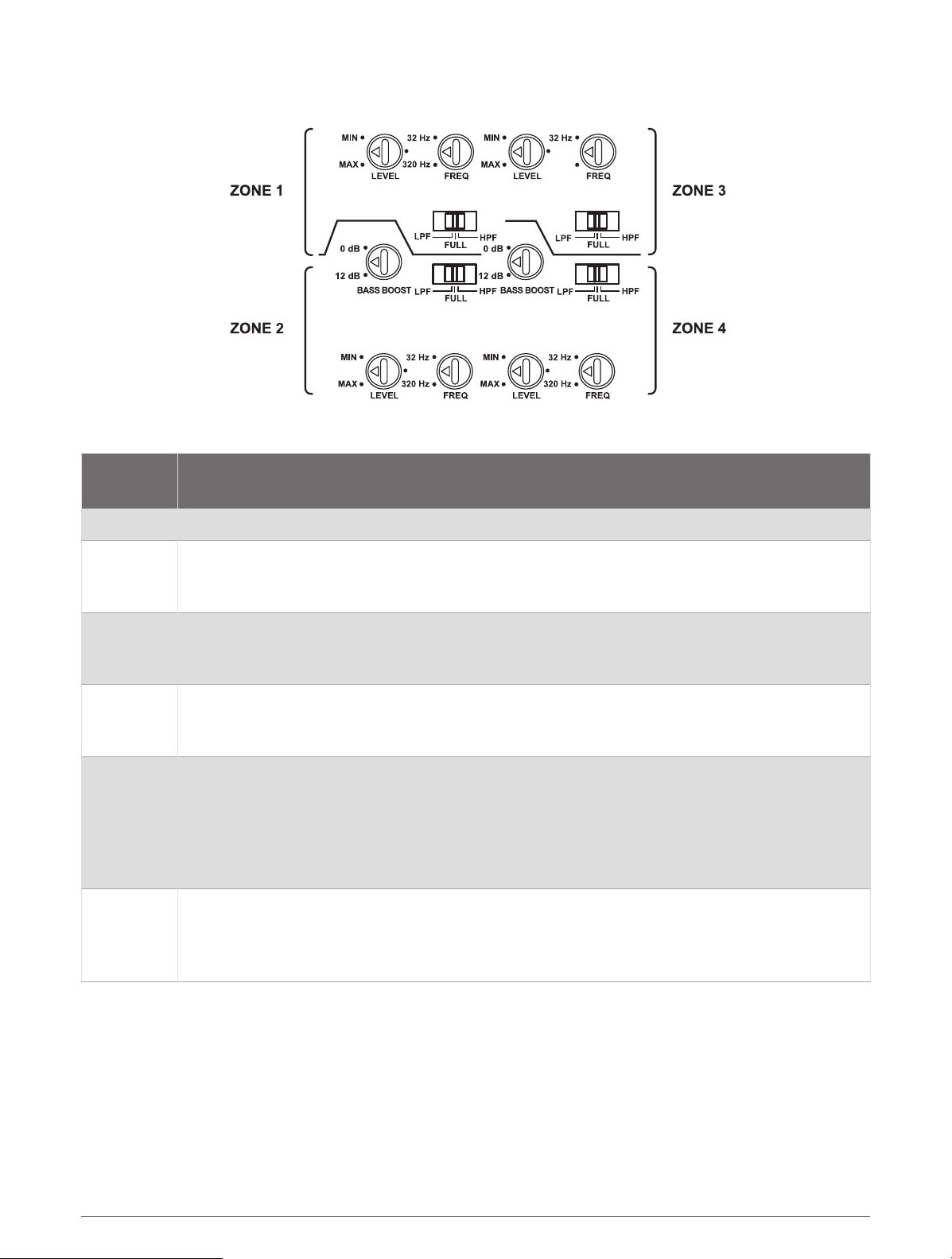

Konfigurasjonskontroller for forsterker

Hver sone har et sett med kontroller du må bruke til å konfigurere lyden for høyttalerne som er koblet til sonen.

Skive eller bryter

LEVEL Justerer inngangssignalnivået og for sonen (Justere nivået for en sone, side13).

FULL

LPF

HPF

FREQ

BASS BOOST

Funksjon

Angir et fullfrekvensfilter i sonen. Tillater alle frekvenser. Dette brukes vanligvis når fullfrekvenshøyttalere er koblet til sonen og det

ikke finnes noen subwoofer.

Plasserer et lavpassfilter i sonen. Filtrerer ut middels til høye frekvenser som bare fullfrekvenshøyttalere skal produsere. Dette

brukes vanligvis når en subwoofer er koblet til sonen.

Angir et høypassfilter i sonen. Filtrerer ut lave frekvenser som bare subwoofere skal produsere. Dette brukes vanligvis når

mindre høyttalere er tilkoblet sonen.

Justerer delefrekvensen for sonen Du bør justere dette basert på innstillingen LPF/HPF:

• Når LPF er valgt, sendes alle frekvenser under FREQ-innstillingen til subwooferen som er koblet til sonen.

• Når HPF er valgt, sendes alle frekvenser over FREQ-innstillingen til høyttalerne som er koblet til sonen.

Justerer forsterkningen på nivået 45 Hz. Denne kontrollen er bare tilgjengelig på ZONE 2 og ZONE 4. Denne innstillingen skal bare justeres når du kobler til en subwoofer eller fullfrekvenshøyttalere

som kan bruke lave frekvenser i sonen.

Page 13

Justere nivået for en sone

MERK: Nivåinnstillingen avhenger av musikktypen. Merk at ikke alle nivåer passer for alle typer musikk. Hvis du for eksempel justerer nivået for rockemusikk og så setter på klassisk musikk, kan det føre til forvrengninger eller hakking.

1 Bruk en flat skrutrekker til å justere LEVEL-skiven for sonen til MIN ved å vri skiven mot klokka. 2 Start å spille av lyd på stereoanlegget og sett sonens linjeutgang til ca. 3/4 volum. 3 Juster LEVEL-skiven for sonen med klokka til MAX-innstillingen mens du lytter til høyttalerne som er tilkoblet

den sonen.

4 Når lyden fra høyttalerne blir forvrengt, slutter du å justere skiven og justerer den sakte mot klokka igjen til

forvrengningen forsvinner.

5 Gjenta denne fremgangsmåten for de andre sonene.

Konfigurere forsterkeren for et DSP-kompatibelt stereoanlegg

Hvis stereoanlegget har digital signalbehandling (DSP), for eksempel Fusion Apollo RA770, bør du bruke appen Fusion-Link når du konfigurerer forsterkeren for å oppnå best resultat.

1 Følg instruksjonene i stereoanleggets brukerveiledning når du skal laste ned Fusion-Link-appen og den koble

stereoanlegget.

2 Velg riktig stereoanlegg, forsterker og høyttalere i Fusion-Link-appen. 3 Følg instruksjonene i Fusion-Link-appen for å justere konfigurasjonskontrollene på forsterkeren.

Page 14

Spesifikasjoner

Forsterkerklasse Klasse D

Frekvensrespons 10 Hz til 40 kHz (-3 dB ved 4 ohm nominell effekt)

Høyeste utgangseffekt 2000W

4 ohm: 100 W RMS x 8 ved 14,4 VDC-inngang < 1 % THD+N (EIA/CEA-490A)

Nominell utgangseffekt

Inngangsfølsomhet 0,3 V DC til 8 V DC RMS, justerbar

Inngangsimpedans 7kOhm nominell

2 ohm: 140W RMS x 8 ved 14,4 VDC-inngang < 1 % THD+N (EIA/CEA-490A) 4 ohm brokoblet: 280 W RMS x 4 ved 14,4 VDC-inngang < 1 % THD+N (EIA/

CEA-490A)

Signal-støy-forhold

Separasjon/krysstale 60dB

Høypass-/lavpassfilter Velges av brukeren

Filterdelefrekvens 32 Hz til 320 Hz, justeres av brukeren

Filterdelingens helling 12 dB/oktav

Bassheving 0 til 9dB, justeres av brukeren (bare ZONE 2 og ZONE 4)

Driftsspenning 10,8 til 16V likestrøm

Ekstern påkobling 6VDC terskel

Strømforbruk (ved 14,4 VDCinngang)

Nominell sikringsstrøm

85 dB ved nominell utgangseffekt, 4 ohm 53,1 dB ved 1 W, 4 ohm

Ventemodus: under 1mA Inaktiv: under 2,5 A Maks.: 100 A

4 ved 40 A ATC-bladtype (SAE J1171-kompatibel)

LES DETTE

For å opprettholde tenningsbeskyttelsen i samsvar med SAE J1171 må man bare bruke J1171-sikringer, for eksempel Bussmann™ ATC-40. Hvis man bruker sikringer som ikke er kompatible, kan forsterkeren bli skadet og garantien bli ugyldig.

Sperrespenning

Beskyttelseskretser

Trygg kompassavstand 50cm (20tommer)

Driftstemperaturområde Fra 0 til 50 °C (fra 32 til 122°F)

Temperaturområde for oppbevaring

Vanntetthetsvurdering Må installeres på et tørt sted

Vekt 5,2kg med dekselet montert

Inngang under/over spenning Over temperatur Kortslutning utgang

Fra -20 til 70°C (fra -4 til 158°F)

Page 15

Mer informasjon

Registrering av Fusion-enhet

Gjør det enklere for oss å hjelpe deg. Registrer deg på Internett i dag.

• Gå til garmin.com.

• Oppbevar den originale kvitteringen eller en kopi av den på et trygt sted.

Feilsøking

Før du kontakter Fusion forhandleren eller servicesenteret bør du utføre noen enkle feilsøkingstrinn for å diagnostisere problemet.

Hvis Fusion forsterkeren er installert av en profesjonell installatør, bør du kontakte vedkommende, slik at en fagperson kan vurdere problemet og gi råd om mulige løsninger.

Det er ingen lyd, og POWER-lampene er av

• Kontroller forsterkerens påkoblingskabel-forbindelse til stereoanlegget eller bryteren og stram eller koble til igjen alle ledninger ved behov (Koble til strøm, side5).

MERK: Forsterkeren og stereoanlegget må kobles til en felles jording for at forsterkerens påkoblingssignal skal fungere korrekt.

• Kontroller sikringen eller automatsikringen på strømkabelen (i nærheten av batteriet) og skift ut sikringen eller tilbakestill bryteren ved behov.

• Kontroller sikringene på forsterkeren og skift ut alle sikringer som er gått. Hvis en sikring har gått, lyser den røde PROT-LED-lampen.

• Kontroller strøm- og jordingsforbindelsene og stram eller koble til igjen alle kablene ved behov.

• Kontroller at strømmen er koblet til riktig i henhold til ledningsdiagrammet og instruksjonene.

• Kontroller at tilførselsspenningen er den riktige spenningen for forsterkeren.

• Kontroller at du bruker riktig diameter for strømkabellengden og skift ut kabelen med en tykkere ved behov (Tverrsnittmåler for strømkabel, side6).

Det er ingen lyd, og POWER-lampene er på

• Sjekk innstillingene på stereoanlegget og pass på at de riktige sone ut- eller subwooferutsignalene er aktivert. MERK: Hvis du vil ha mer informasjon om aktivering eller konfigurering av utsignaler, kan du se i

brukerveiledningen til stereoanlegget.

• Kontroller at radioen er slått på og at volumet ikke er stilt for lavt.

• Kontroller RCA-kabeltilkoblingene til stereoanlegget og koble til alle frakoblede kabler om nødvendig.

• Kontroller innstillingen LEVEL (Nivå) for sonen på forsterkeren og den maksimale voluminnstillingen for sonen på stereoanlegget, og øk LEVEL-verdien på forsterkeren eller det maksimale volumet på stereoanlegget ved behov (Justere nivået for en sone, side13).

• Kontroller kabeltilkoblingene til høyttaleren og koble til alle frakoblede kabler om nødvendig.

• Kontroller at strømkablene er av riktig diameter, at de er sikret og korrekt tilkoblet (Koble til strøm, side5).

Én POWER-lampe (LED-lampe) er på, men den andre POWER-lampen er av

• Kontroller sikringene på den siden av forsterkeren der POWER-lampen er av, og skift alle sikringer som er gått.

Page 16

PROT-lampene er på

PROTlampene angir at det er en feil i systemet. Når det oppdages en feil, slås forsterkeren av for å forhindre skader.

• Sjekk strøm- og jordingskablene for kutt i hylser eller uisolerte ledningskontakter og reparer eller skift ut kablene ved behov.

• Sjekk høyttalerledningene for kutt i hylser eller uisolerte ledningskontakter og reparer eller skift ut kablene ved behov.

• Kontroller forsterkerens temperatur; hvis forsterkeren er svært varm, bør den flyttes til et område med bedre ventilasjon, eller man bør installere en vifte (Forhold vedrørende montering, side2).

Det kommer en summelyd eller annen uventet støy fra en høyttaler

• Installer jordsløyfeisolatorer i linje med RCA-kablene fra stereoanlegget. MERK: Man bør installere jordsløyfeisolatorer på alle RCA-kabler som er tilkoblet stereoanlegget. Man bør installere jordsløyfeisolatorer på RCA-kablene der de er tilkoblet stereoanlegget, ikke der de er

tilkoblet forsterkeren.

Lyden blir forvrengt eller er hakkete

• Kontroller utgangen fra stereoanlegget og juster sonens linjeutgang til omtrent 3/4 volum ved behov.

• Juster LEVEL-innstillingen på forsterkeren for sonen eller sonene som har forvrengninger eller hakkete lyd, til problemet er løst.

© 2019 Garmin Ltd. eller tilhørende datterselskaper Garmin®, Garmin-logoen, Fusion®, Fusion-Link™ og Fusion-logoen er varemerker tilhørende Garmin Ltd. eller tilhørende datterselskaper, registrert i USA og andre land. Disse varemerkene kan ikke brukes uten uttrykkelig tillatelse fra Garmin.

Bussmann™ er et varemerke tilhørende Cooper Technologies Corporation.

support.garmin.com
