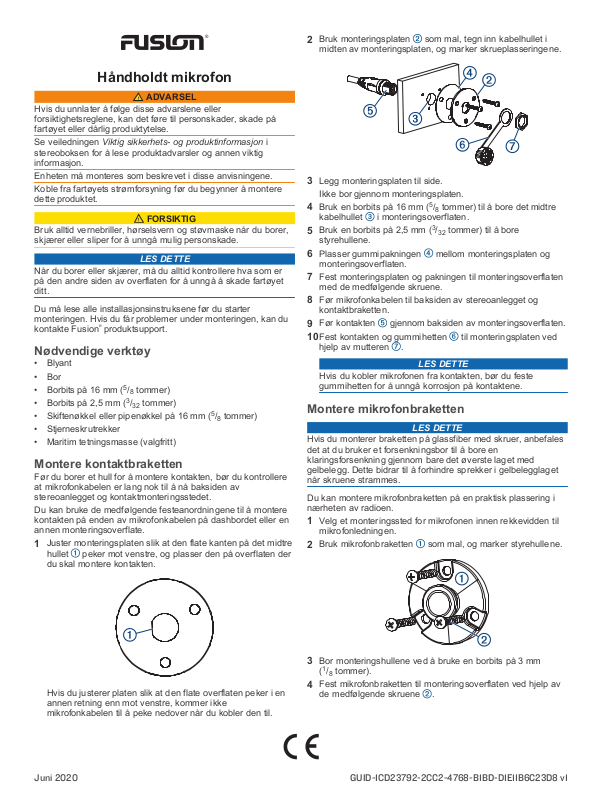

Håndholdt mikrofon
ADVARSEL
Hvis du unnlater å følge disse advarslene eller
forsiktighetsreglene, kan det føre til personskader, skade på
fartøyet eller dårlig produktytelse.
Se veiledningen Viktig sikkerhets- og produktinformasjon i
stereoboksen for å lese produktadvarsler og annen viktig
informasjon.
Enheten må monteres som beskrevet i disse anvisningene.
Koble fra fartøyets strømforsyning før du begynner å montere
dette produktet.
FORSIKTIG
Bruk alltid vernebriller, hørselsvern og støvmaske når du borer,
skjærer eller sliper for å unngå mulig personskade.
LES DETTE
Når du borer eller skjærer, må du alltid kontrollere hva som er
på den andre siden av overflaten for å unngå å skade fartøyet
ditt.
Du må lese alle installasjonsinstruksene før du starter
monteringen. Hvis du får problemer under monteringen, kan du
kontakte Fusion® produktsupport.
Nødvendige verktøy
• Blyant
• Bor
• Borbits på 16 mm (5/8 tommer)
• Borbits på 2,5 mm (3/32 tommer)
• Skiftenøkkel eller pipenøkkel på 16 mm (5/8 tommer)
• Stjerneskrutrekker
• Maritim tetningsmasse (valgfritt)

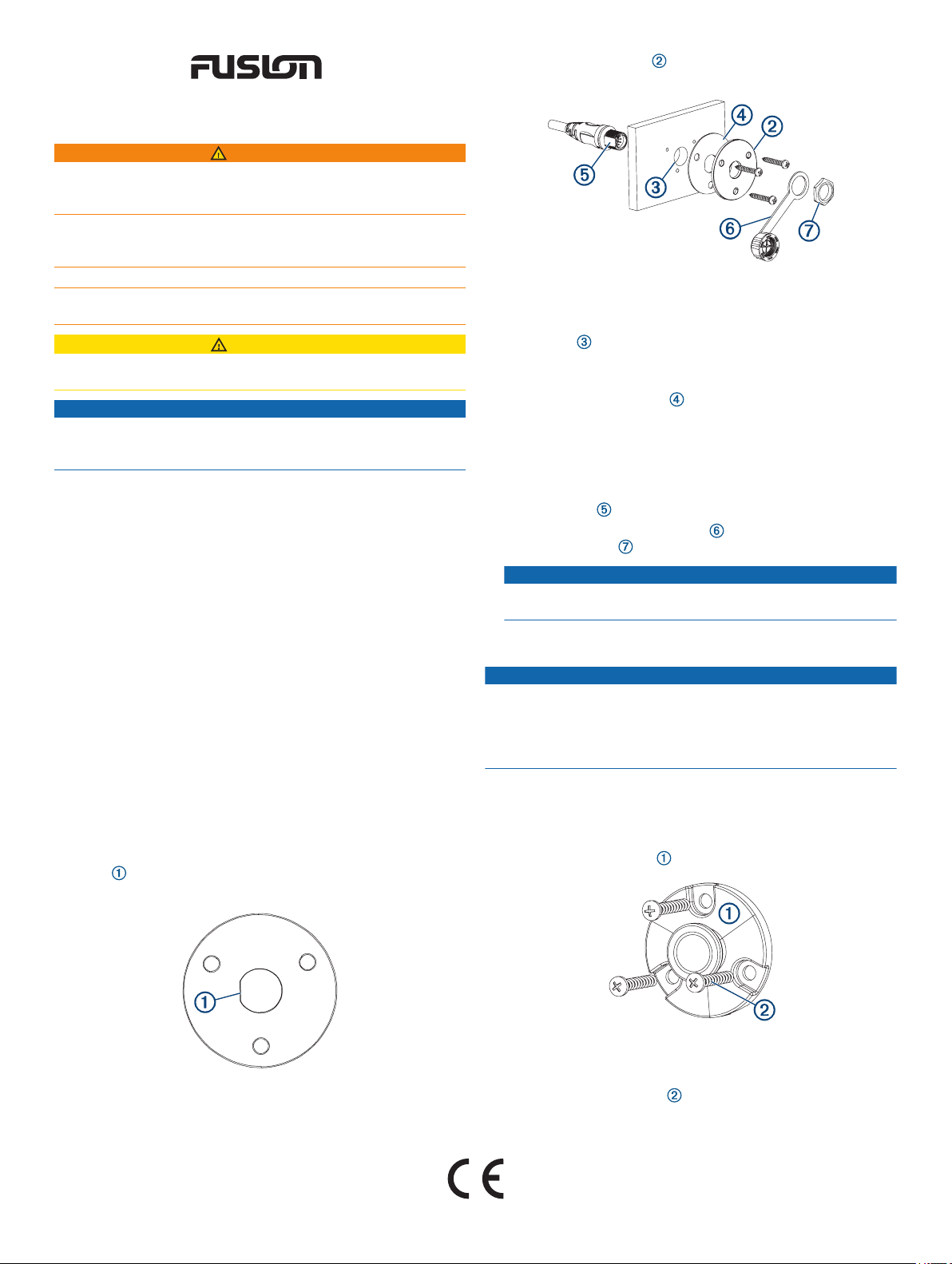

Montere kontaktbraketten
Før du borer et hull for å montere kontakten, bør du kontrollere
at mikrofonkabelen er lang nok til å nå baksiden av
stereoanlegget og kontaktmonteringsstedet.
Du kan bruke de medfølgende festeanordningene til å montere
kontakten på enden av mikrofonkabelen på dashbordet eller en
annen monteringsoverflate.
Juster monteringsplaten slik at den flate kanten på det midtre
1
hullet peker mot venstre, og plasser den på overflaten der
du skal montere kontakten.
Bruk monteringsplaten som mal, tegn inn kabelhullet i
2
midten av monteringsplaten, og marker skrueplasseringene.
Legg monteringsplaten til side.
3
Ikke bor gjennom monteringsplaten.
Bruk en borbits på 16 mm (5/8 tommer) til å bore det midtre
4
kabelhullet i monteringsoverflaten.
Bruk en borbits på 2,5 mm (3/32 tommer) til å bore
5
styrehullene.
Plasser gummipakningen mellom monteringsplaten og
6
monteringsoverflaten.
Fest monteringsplaten og pakningen til monteringsoverflaten
7
med de medfølgende skruene.
Før mikrofonkabelen til baksiden av stereoanlegget og
8
kontaktbraketten.
Før kontakten gjennom baksiden av monteringsoverflaten.
9
Fest kontakten og gummihetten til monteringsplaten ved
10
hjelp av mutteren .
LES DETTE
Hvis du kobler mikrofonen fra kontakten, bør du feste
gummihetten for å unngå korrosjon på kontaktene.
Montere mikrofonbraketten
LES DETTE
Hvis du monterer braketten på glassfiber med skruer, anbefales
det at du bruker et forsenkningsbor til å bore en
klaringsforsenkning gjennom bare det øverste laget med
gelbelegg. Dette bidrar til å forhindre sprekker i gelbelegglaget
når skruene strammes.
Du kan montere mikrofonbraketten på en praktisk plassering i
nærheten av radioen.
Velg et monteringssted for mikrofonen innen rekkevidden til
1
mikrofonledningen.
Bruk mikrofonbraketten som mal, og marker styrehullene.
2
Hvis du justerer platen slik at den flate overflaten peker i en
annen retning enn mot venstre, kommer ikke
mikrofonkabelen til å peke nedover når du kobler den til.
Bor monteringshullene ved å bruke en borbits på 3 mm
3
(1/8 tommer).
Fest mikrofonbraketten til monteringsoverflaten ved hjelp av
4
de medfølgende skruene .
GUID-1CD23792-2CC2-4768-B1BD-D1E11B6C23D8 v1Juni 2020
Page 2

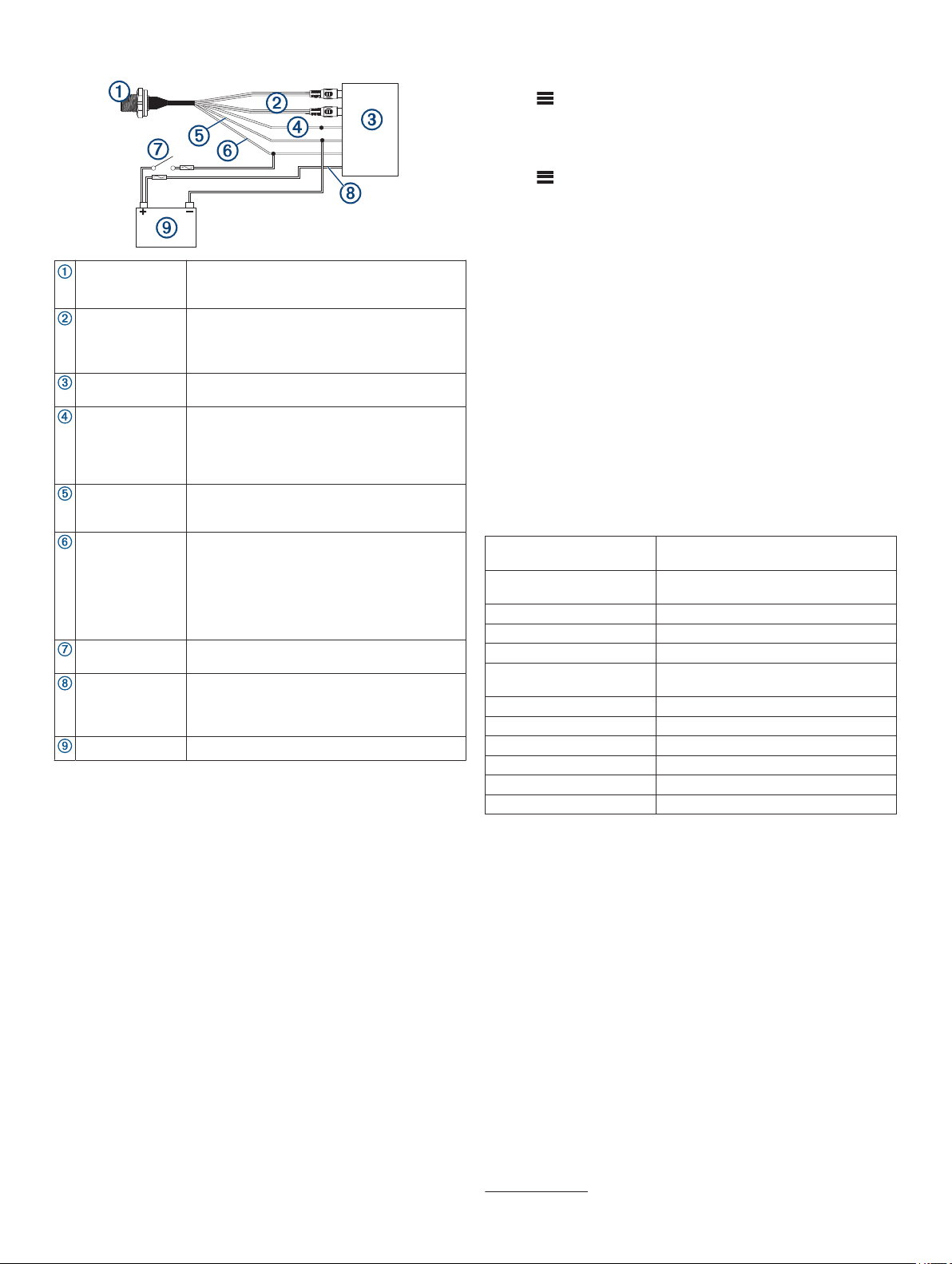

Tilkoblingsdiagram
Konfigurere Fusion stereoanlegget for den håndholdte mikrofonen
Velg > Innstillinger > TELEMUTE på stereoanlegget.
1
Velg AUX1 for å merke av i avmerkingsfeltet.
2
Stereoanlegget endres nå til AUX1-kilden når du holder inne
knappen på siden av den håndholdte mikrofonen.
Velg > Innstillinger > KILDE > AUX1.
3
Velg PARTYBUS AKTIVERT for å fjerne merket i
4
avmerkingsfeltet.
Når du fjerner avmerkingen, kan ikke AUX1-kilden strømmes
via Fusion PartyBus™ nettverket lenger. Det anbefales å
Mikrofonkontakt Du kan trygt montere mikrofonkontakten på et
RCA-kontakter Du må koble disse til AUX IN-kontakten på
Kompatibelt
stereoanlegg
TELEMUTE Du må koble den uisolerte ledningen fra mikro-
Negativ (-) strømtilkobling
Positiv (+)
tenningsstrømtilkobling
Tenning eller
manuell bryter
Positiv strømtilkobling til stereoanlegget
Strømkilde
sted du lett kommer til (Montere kontaktbra-
ketten, side 1).
stereoledningsnettet.
Hvis stereoanlegget har mer enn én AUX IN-
kontakt, må du koble til AUX1-kontakten.
fonkabelen til TELEMUTE-ledningen på stereoledningsnettet hvis du vil at mikrofonen skal
endre kilde når dette er aktivert(Bruke den
håndholdte mikrofonen, side 2).
Du får best resultat hvis du kobler den negative
(-) ledningen fra mikrofonen til den samme
negative (-) terminalen som stereoanlegget.
Du bør koble den positive (+) ledningen fra den
håndholdte mikrofonen til tenningsledningen fra
stereoanlegget for å unngå at batteriet tømmes.
Du må føre de kombinerte positive (+) ledningene og tenningsledningene via en sikring på
3 A før du kobler til tenningen eller den
manuelle bryteren.
Tenningen eller den manuelle bryteren slår på
stereoanlegget og mikrofonen.
Du bør ikke koble den positive (+) ledningen fra
mikrofonen til den kontinuerlige strømkabelen
fra stereoanlegget for å unngå at batteriet
tømmes.
Bruke den håndholdte mikrofonen
Du må konfigurere stereoanlegget før du kan bruke den
håndholdte mikrofonen (Konfigurere Fusion stereoanlegget for
den håndholdte mikrofonen, side 2).
Du kan bruke den håndholdte mikrofonen fra alle kilder på
stereoanlegget. Hvis kilden er stilt inn på noe annet enn AUX1
når du holder inne mikrofonknappen, bytter kilden automatisk til
AUX1 og går tilbake til den opprinnelige kilden når du slipper
opp knappen igjen.
MERK: Du bør stå bak høyttalerne som spiller av fra
mikrofonen. Hvis du står foran høyttalerne, tar mikrofonen opp
innspillingen og forårsaker feedback.
Velg en kilde på stereoanlegget.
1
MERK: Hvis du stiller inn stereoanlegget på AUX1-kilden,
hører du ikke noen lyd før du holder inne mikrofonknappen
og snakker.
Hold inne knappen på siden av mikrofonen, og snakk inn i
2
den.
MERK: Hvis stereoanlegget spiller av musikk fra en kilde, bør
du vente i cirka to sekunder før du snakker, for å unngå at
innspillingen blir kuttet av i begynnelsen.
Når du er ferdig med å snakke, slipper du opp knappen igjen.
3
Hvis stereoanlegget spilte av musikk fra en kilde før du holdt
knappen inne, bytter det automatisk tilbake til den kilden.
© 2020 Garmin Ltd. eller tilhørende datterselskaper www.fusionentertainment.com
deaktivere nettverksstrømming for mikrofonkilden for å unngå
feedback som forårsakes av den lille forsinkelsen som kan
oppstå under strømming.
Justere forsterkningen på den håndholdte mikrofonen
Hvis volumet på mikrofonen er for høyt eller for lavt
sammenlignet med de andre kildene på stereoanlegget, kan du
justere AUX1-kildens forsterkningsnivå.
Endre kilden til AUX1 på stereoanlegget.
1
Juster forsterkningen for å øke eller redusere
2
mikrofonvolumet i trinn på 1 dB.
En positiv (+) forsterkningsinnstilling øker mikrofonvolumet,
og en negativ (-) forsterkningsinnstilling reduserer
mikrofonvolumet.
Spesifikasjoner
Mikrofonmål (H × B × D) 88 × 60 × 34 mm
Lengde på strøm- og
lydkabel
Frekvensrespons Fra 100 Hz til 4 kHz
Mikrofonvekt 250 g (8,75 oz)
Effekt (maks) 1 Vrms
THD+N (Vo = 1 Vrms,
1 kHz)
Forsterkning +18 ± 0,5 dB
Belastningsimpedans (min.) 10k ohm
Driftsspenning Fra 10,5 til 32 VDC
Strøm (ved 14,4 V likestrøm) 0,005 A
Sikring (følger ikke med) 3 A
Vanntetthetsvurdering IEC 60529 IPX7
© 2020 Garmin Ltd. eller tilhørende datterselskaper
Garmin®, Garmin-logoen, Fusion® og Fusion-logoen er varemerker som tilhører Garmin
Ltd. eller tilhørende datterselskaper, registrert i USA og andre land. Disse varemerkene
kan ikke brukes uten uttrykkelig tillatelse fra Garmin.
M/N: A13014
1
Du finner mer informasjon på garmin.com/waterrating.
(31/2 × 23/8 × 111/32 tommer)
60 cm (23 5/8 tommer)
Mindre enn 0,1 % Vrms
