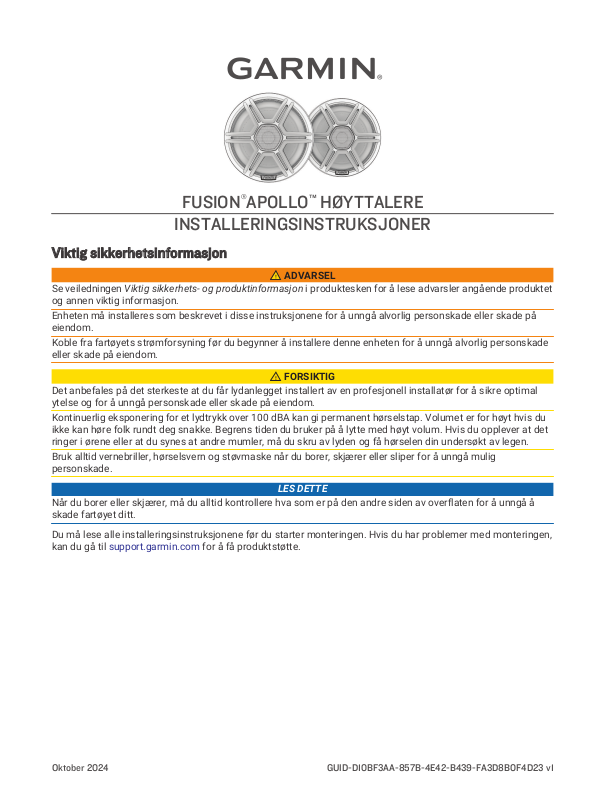

FUSIONAPOLLO™ HØYTTALEE

INSTALLEINGSINSTUKSJONE

Viktig sikkerhetsinformasjon

ADVARSEL

Se veiledningen Viktig sikkerhets- og produktinformasjon i produktesken for å lese advarsler angående produktet og annen viktig informasjon.

Enheten må installeres som beskrevet i disse instruksjonene for å unngå alvorlig personskade eller skade på eiendom.

Koble fra fartøyets strømforsyning før du begynner å installere denne enheten for å unngå alvorlig personskade eller skade på eiendom.

FORSIKTIG

Det anbefales på det sterkeste at du får lydanlegget installert av en profesjonell installatør for å sikre optimal ytelse og for å unngå personskade eller skade på eiendom.

Kontinuerlig eksponering for et lydtrykk over 100 dBA kan gi permanent hørselstap. Volumet er for høyt hvis du ikke kan høre folk rundt deg snakke. Begrens tiden du bruker på å lytte med høyt volum. Hvis du opplever at det ringer i ørene eller at du synes at andre mumler, må du skru av lyden og få hørselen din undersøkt av legen.

Bruk alltid vernebriller, hørselsvern og støvmaske når du borer, skjærer eller sliper for å unngå mulig personskade.

LES DETTE

Når du borer eller skjærer, må du alltid kontrollere hva som er på den andre siden av overflaten for å unngå å skade fartøyet ditt.

Du må lese alle installeringsinstruksjonene før du starter monteringen. Hvis du har problemer med monteringen, kan du gå til support.garmin.com for å få produktstøtte.

Oktober 2024

GUID-D10BF3AA-857B-4E42-B439-FA3D8B0F4D23 v1

Page 2

Nødvendige verktøy

• Elektrisk bor

• Borbits (størrelsen varierer avhengig av overflatematerialet)

• Egnet sag eller universalkniv til kutting av overflatemateriale

• Stjerneskrutrekker

• Avisoleringstang

• 16AWG (1,3 til 1,5mm2) eller større maritim, fullstendig tinnbelagt kobberhøyttalerledning Du kan kjøpe denne ledningen fra en Fusion eller Garmin® forhandler:

◦ 010-12899-00: 7,62m (25fot) ◦ 010-12899-10: 15,24m (50fot) ◦ 010-12899-20: 100m (328fot)

• 20AWG (0,5 til 0,75mm2) maritim, fullstendig tinnbelagt kobberledning for LED-tilkoblingene (kun LEDmodeller).

• Innvendig sikring med riktig nominell sikringsstrøm (kun LED-modeller)

• Loddetinn og vanntett varmekrymperør eller vanntette varmekrympeskjøtekontakter (valgfritt)

• Maritim tetningsmasse (valgfritt)

MERK: For en tilpasset installering kan det være nødvendig med flere verktøy og materialer.

Hensyn ved montering

LES DETTE

Ved montering av høyttaleren i et område som er utsatt for vær eller vann, må du montere høyttaleren på en vertikal overflate. Hvis du monterer høyttaleren på en horisontal overflate som vender opp, kan det samle seg vann inni og rundt høyttaleren, noe som kan forårsake skade over tid.

Hvis du har tenkt å montere høyttalerne utenfor båten, må du montere dem på et sted godt over vannlinjen, der de ikke blir nedsenket eller skadet av brygger, pæleverk eller annet utstyr. Når de er riktig montert, er disse høyttalerne klassifisert for å være beskyttet fra fronten av høyttaleren. Vanneksponering og skade på baksiden av høyttaleren gjør garantien ugyldig. Dette inkluderer situasjoner der høyttalerne er montert i et lukket kabinett, spesielt hvis de utsettes for nedspyling. Hvis du bruker et kabinett med en port eller en ventil som er utsatt for et utendørsmiljø, kan det føre til at vann ansamles og skader høyttaleren.

Du må slå av lydsystemet før du kobler noe til kildeenheten, forsterkeren eller høyttalerne. Hvis du ikke gjør dette, kan det føre til permanent skade på lydsystemet.

Du bør beskytte alle terminaler og kontakter mot jord og mot hverandre. Hvis du ikke gjør dette, kan det føre til permanent skade på lydsystemet og gjøre garantien ugyldig.

Ta hensyn til det følgende når du velger hvor du skal montere høyttalerne:

• Du må velge monteringssteder som gir tilstrekkelig klaring for monteringsdybden til høyttalerne, som angitt i produktspesifikasjonene.

• Du bør velge en flat monteringsoverflate for å få best mulig tetning.

• Du bør beskytte høyttalerledningene mot skarpe gjenstander og alltid bruke gummitetninger når du legger ledninger gjennom paneler.

• For å unngå forstyrrelser med et magnetisk kompass må du ikke montere høyttalerne nærmere et kompass enn verdien for trygg kompassavstand som er angitt i produktspesifikasjonene.

• For å unngå forstyrrelser med en forsterker må du ikke montere høyttalerne nærmere enn 2,5cm (1tomme) fra en forsterker.

Når du velger riktig monteringssted, optimaliseres ytelsen til hver høyttaler. Garmin høyttalere er utformet for å fungere på så mange forskjellige monteringssteder som mulig, men jo mer du planlegger installasjonen, desto bedre blir høyttalerlyden.

Page 3

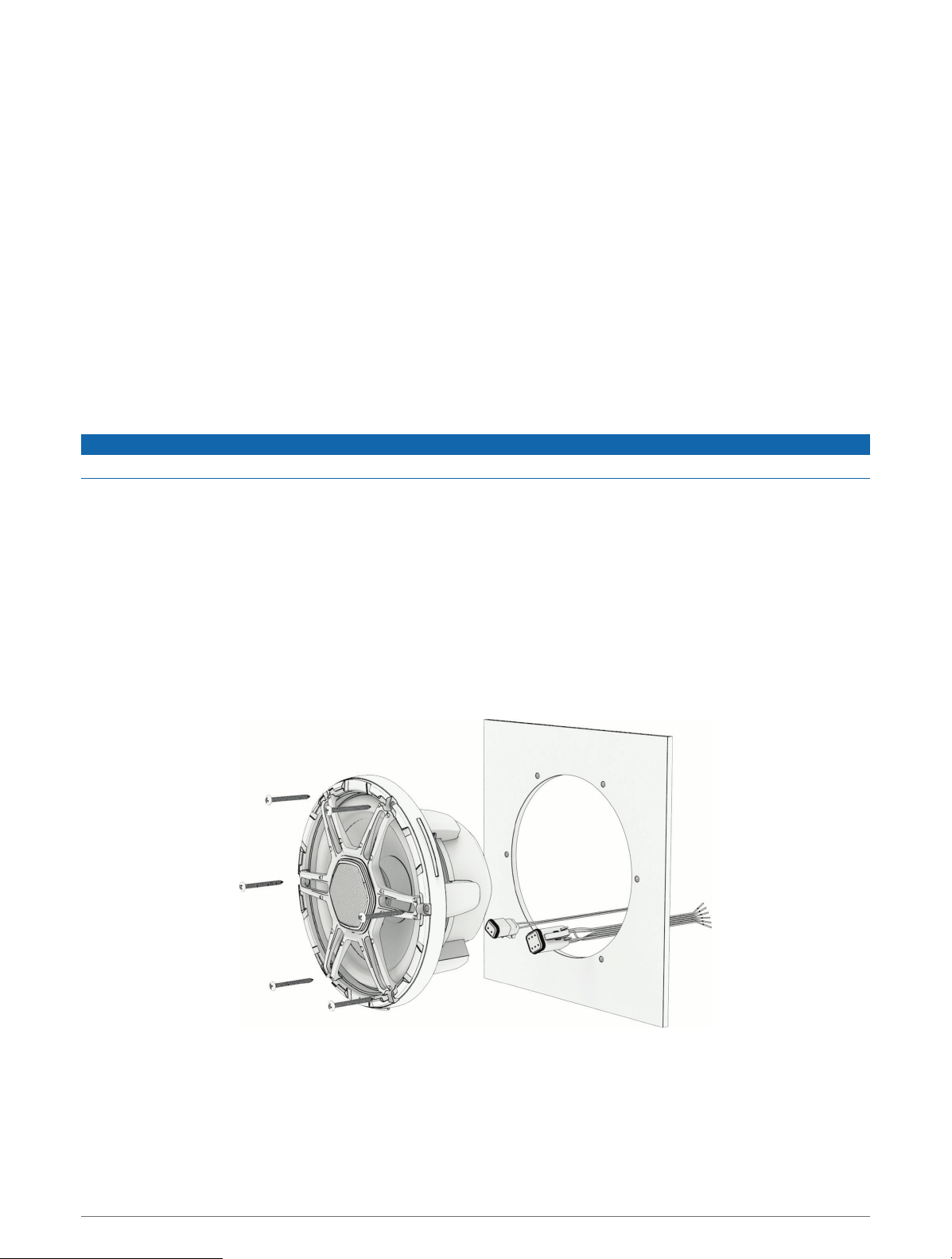

Montere høyttalerne

Før du monterer høyttalerne, må du velge en plassering som følger retningslinjene ovenfor.

1 Skjær til malen, og sjekk at den passer inn på den valgte plasseringen. 2 Justerer malen slik at teksten er i vater. 3 Fest malen til det utvalgte stedet. 4 Bruk en borbits som er egnet for monteringsoverflaten, og drill et hull innenfor streken som er angitt på

malen, for å klargjøre monteringsoverflaten for skjæring.

5 Bruk en løvsag eller et roterende verktøy, og skjær ut monteringsoverflaten langs innsiden av streken på

malen.

6 Plasser høyttaleren i utsnittet for å kontrollere at den passer. 7 Bruk eventuelt en fil og sandpapir til å finjustere størrelsen på utsnittet. 8 Når høyttaleren passer i utsnittet, må du kontrollere at monteringshullene på høyttaleren er på linje med

styrehullene på malen.

9 Hvis monteringshullene på høyttaleren ikke er på linje, merker du av plasseringen for de nye hullene. 10 Bruk en borbits av riktig størrelse for monteringsoverflaten og skruetypen, og bor hullene.

LES DETTE

Ikke bor styrehullene gjennom hullene i høyttaleren. Hvis du borer gjennom høyttaleren, kan den skades.

11 Fjern malen fra monteringsoverflaten. 12 Legg høyttalerledningen (følger ikke med) fra kilden til høyttalerplasseringen (Kabling for høyttaler, side5).

MERK: Ikke før kabelen nær kilder med elektrisk interferens.

13 For LED-modeller må riktig ledning føres fra høyttalerplasseringen til plasseringen til LED-kontrolleren eller

batteriet (LED-ledninger, side6).

MERK: Ikke bunt sammen høyttalerledningene og LED-ledningene. 14 Koble høyttalerledningene til inkludert ledningsnett mens du holder øye med polariteten. 15 På LED-modeller kobles LED-ledningene til det inkluderte ledningsnettet. 16 Koble ledningsnettet til riktig kontakt på høyttaleren. 17 Plasser høyttaleren i utsnittet med kontaktene vendt nedover.

18 Fest høyttaleren til monteringsoverflaten ved hjelp av de medfølgende skruene.

Page 4

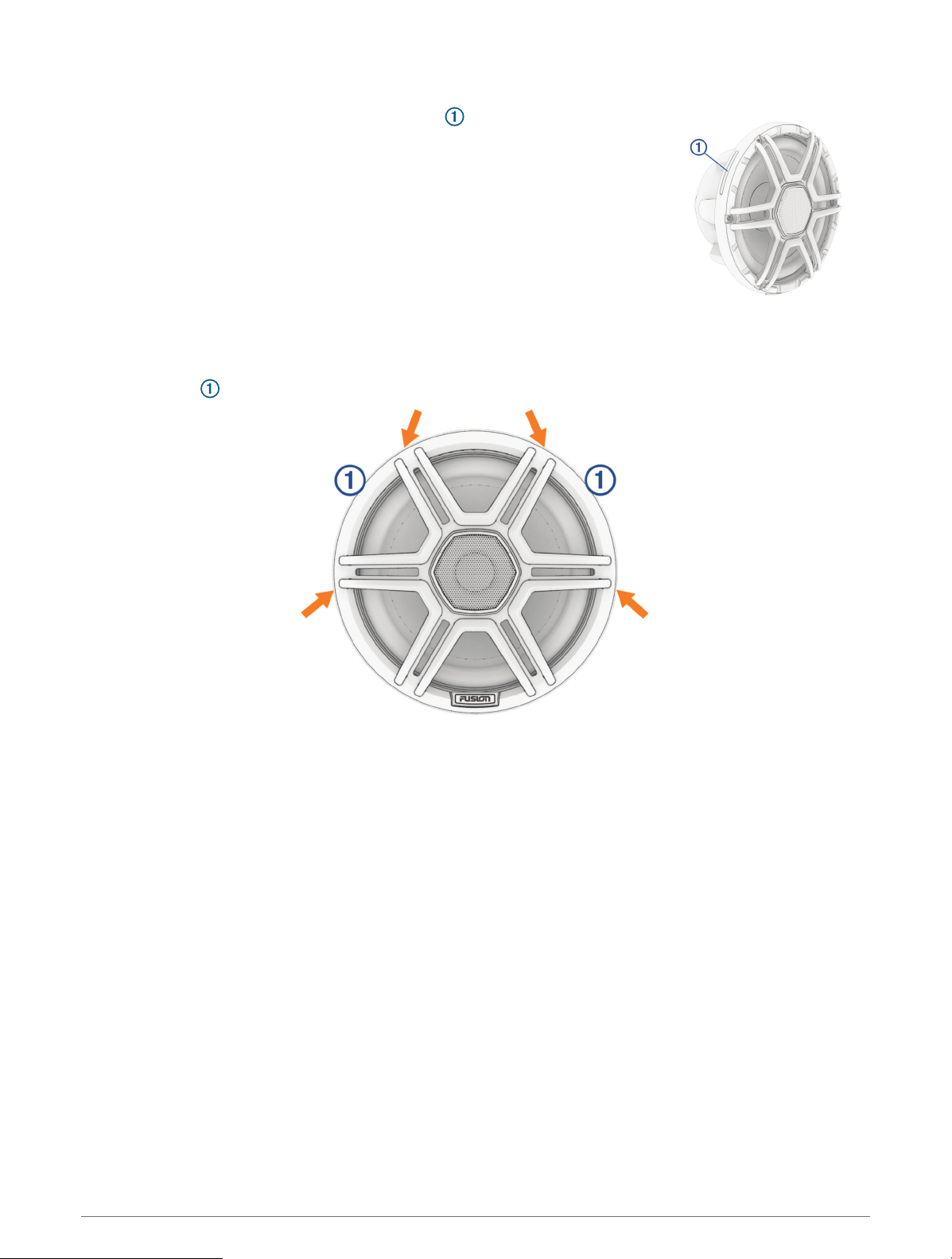

Feste gitteret

1 Du finner festetappene på kanten av høyttalerne .

MERK: Når høyttalerne er installert med kontaktene på baksiden nederst (med

Fusion logoen foran vendt mot klokken 6), er festetappene plassert klokken 2, 6

og 10 på kanten av høyttalerne. 2 Juster hakkene på innsiden av gitteret i forhold til festetappene på høyttaleren, og

sett gitteret på kanten av høyttaleren. 3 Trykk gitteret ned for å feste det.

Fjerne gitteret

Du kan fjerne gitteret for å rengjøre eller bytte det ut. 1 Press inn sidene av gitteret med begge hender som anvist, slik at kantene på gitteret bøyer seg bort fra

festetappene .

2 Trekk gitteret først bort fra en av festetappene og deretter en til.

Du kan om nødvendig flytte hendene og presse på et annet område til gitteret løfter seg fra tappene. 3 Når du har løftet gitteret bort fra to av tappene, fjerner du det helt.

Hvis du ikke klarer å fjerne gitteret for hånd, kan du bruke bryteverktøy til å fjerne gitteret.

Page 5

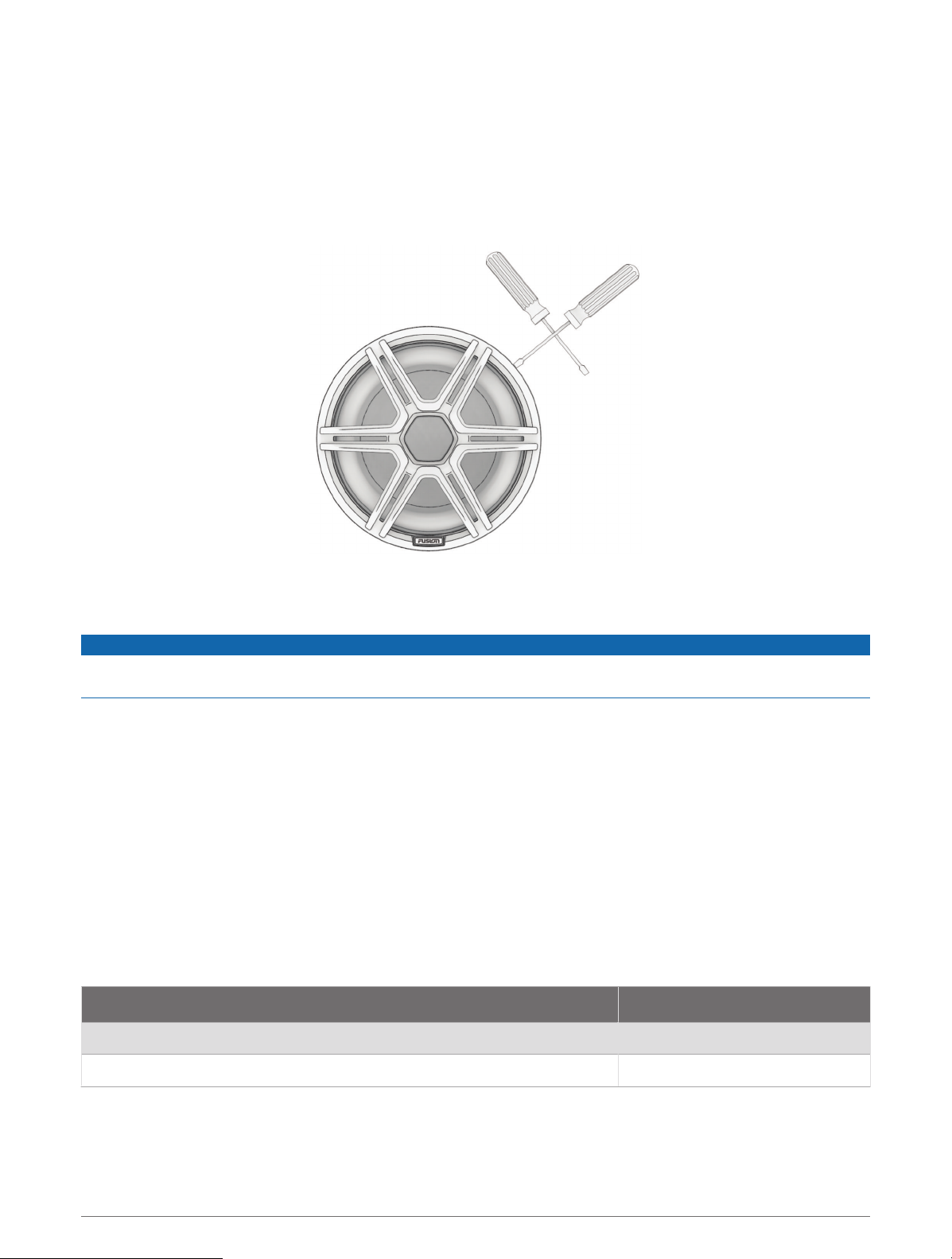

Fjerne gitteret med bryteverktøy

Hvis gitteret er for vanskelig å fjerne for hånd, kan du bruke bryteverktøy, for eksempel et par flate skrujern, for å fjerne det.

1 Finn festetappene ved å trykke på kanten av gitteret.

Gitteret spenner seg når du trykker ved siden av tappene, men ikke når du trykker på dem. 2 Sett inn ett bryteverktøy mellom gitteret og kanten av en festetapp på høyttaleren, og bruk et annet verktøy

som motstand.

MERK: For best resultat bør du unngå å plassere bryteverktøy midt i en festetapp. Gitteret er enklere å fjerne

når du starter på en av kantene av en festetapp. 3 Lirk festetappen på gitteret ut av sporet.

LES DETTE

Vær forsiktig når du fjerner gitteret med bryteverktøy for å unngå å skade gitteret, høyttaleren eller monteringsflaten.

4 Gjenta disse trinnene med de andre festetappene til gitteret løsner fra høyttaleren.

Kabling for høyttaler

Du kan koble høyttalerledningen til høyttalerne ved å bruke de medfølgende ledningsnettene eller de integrerte flatstiftene. Du får best resultat ved å bruke de medfølgende ledningsnettene til å koble høyttalerledningen til høyttalerne.

Når du kobler høyttalerne til stereoanlegget eller forsterkeren, må du ta hensyn til følgende.

• Høyttalerledning er ikke inkludert. Du må bruke en høyttalerledning på 16AWG (1,3 til 1,5mm2) eller mer for å

koble ledningsnettet til stereoanlegget.

• Du må bruke en vanntett tilkoblingsmetode for alle tilkoblingene.

Koble til høyttalerledningene med Amphenol™ kontakter

Du kan bruke denne tabellen til å finne polariteten til ledningene på det medfølgende ledningsnettet.

Kabelfarge Polaritet

Hvit Positiv (+)

Hvit med en svart stripe Negativ (-)

1 Koble ledningene i ledningsnettet til høyttalerkablene. 2 Koble ledningsnettet til kontakten på høyttalerhuset.

Page 6

Koble til høyttalerledningene med flatstifer

Hvis du ikke bruker den støpte kontakten og ledningsnettet, kan du bruke de integrerte flatstiftene for å koble høyttalerne til stereoanlegget eller forsterkeren. Polaritetsindikatorene for flatstiftene er støpt inn i høyttalerhuset ved siden av flatstiftene.

Du kan bruke denne tabellen til å identifisere polariteten og flatstiftstørrelsen på høyttaleren.

Kontaktpolaritet Flatstiftstørrelse

Positiv (+) 6,3mm

Negativ (-) 4,8mm

MERK: Koble høyttalerledningene til høyttaleren ved å bruke ledningsnettet eller flatstiftene. Det er ikke nødvendig å koble høyttalerledningene til begge samtidig.

1 Koble de sjøvannsbestandige flatstiftene til høyttalerkablene. 2 Koble flatstiftene til stiftene som er integrert i høyttalerhuset.

LED-ledninger

LES DETTE

Bruk av visse LED-farger på høyttalerne, for eksempel rødt og grønt, kan bryte lover, forskrifter og standarder knyttet til bruk og/eller drift av maritime navigasjonslys. Det er brukerens ansvar å overholde alle gjeldende lover, forskrifter og standarder. Garmin er ikke ansvarlig for bøter, straffer, stevninger eller skader som kan oppstå på grunn av slik mangel på etterlevelse.

Det anbefales å installere en Garmin Spectra™ LED-kontroller med disse høyttalerne for å slå LED-lysene av og på, endre fargene og skape lyseffekter. Du finner mer informasjon på garmin.com.

Du må bruke de medfølgende ledningsnettene når du kobler LED-ledningene til en Garmin Spectra LEDkontroller eller en strømkilde.

MERK: LED-lys er ikke tilgjengelig på alle modeller.

Page 7

Koble til LED-ledningene direkte

Hvis du ikke monterer den anbefalte fjernkontrollen, kan du angi den statiske fargen og tonen på LED-lysene ved å koble de spesifikke fargede LED-ledningene fra ledningsnettet til den negative (-) polen til en 12V DC-strømkilde. Du må koble kun den mørkeblå LED-ledningen fra ledningsnettet til den positive (+) polen til den samme strømkilden for å fullføre kretsen.

Du må bruke de medfølgende ledningsnettene når du kobler LED-ledningene direkte til strøm. Du må bruke en ledning på 20AWG (0,5 til 0,75mm2) eller tykkere for å koble LED-ledningene fra ledningsnettet

til batteriet. Du må koble den positive (+) ledningen (mørkeblå) fra alle LED-ledningsnettene gjennom en sikring med

riktig nominell sikringsstrøm (følger ikke med) i nærheten av strømkilden. Du bør også koble den positive (+) ledningen til strømkilden via en skillebryter eller en automatsikring for å slå LED-lysene av og på. Du kan bruke den samme skillebryteren eller automatsikringen som kontrollerer strømforsyningen til stereoanlegget, slik at du kan slå LED-ene og stereoanlegget av og på samtidig.

Du må bruke en vanntett tilkoblingsmetode når du kobler ledningene til LED-ledningsnettet. 1 Koble den negative (-) ledningen fra den samme strømkilden til fargeledningene på LED-ledningsnettet, i

henhold til den foretrukne LED-fargen.

ADVARSEL

For å forhindre skade på eiendom eller personskade må du isolere ubrukte LED-ledninger på ledningsnettet for å unngå kortslutning.

Ledningsfarge Ledningsbruk

Mørk blå LED-effekt (+VE)

Svart/lysegrønn Kjølig hvit LED (-VE)

Svart/rød Rød LED (-VE)

Svart/grønn Grønn LED (-VE)

Svart/lyseblå Blå LED (-VE)

Svart/gul Varm hvit LED (-VE)

MERK: Individuelle farger kan kombineres for å skape nye LED-fargetoner hvis du ikke bruker en LED-

kontroller. 2 Koble den mørkeblå ledningen på LED-ledningsnettet til den positive (+) polen til strømkilden.

LES DETTE

For å unngå skade på høyttalerne eller beholderen må du koble den mørkeblå ledningen via en sikring med riktig nominell sikringsstrøm (følger ikke med) i nærheten av strømkilden.

3 Koble ledningsnettet til høyttaleren. 4 Gjenta for andre høyttalere etter behov.

Page 8

Informasjon om høyttaler

Rengjøre høyttalerne

LES DETTE

Når frontene på disse høyttalerne er riktig montert, er de beskyttet mot støv og vanninntrenging under normale forhold. De er ikke konstruert for å tåle vannsprut med høyt trykk, som kan oppstå når du vasker beholderen. Vannsprut med høyt trykk kan skade høyttalerne og gjøre garantien ugyldig.

Ikke bruk sterke eller løsemiddelbaserte rengjøringsmidler på høyttalerne. Bruk av slike rengjøringsmidler kan skade produktet og gjøre garantien ugyldig.

1 Tørk bort alt saltvann og saltrester fra høyttaleren med en fuktig klut fuktet i rent vann. 2 Bruk et mildt vaskemiddel til å fjerne kraftig oppsamling av salt eller flekker.

Spesifikasjoner

6,5 tommers høyttalere

Høyeste effekt (watt) 300W

RMS-effekt (watt) 75W

Strømforbruk for LED per farge (ved 14,4V likestrøm) 0,13A

Følsomhet (1W/ 1m) 90dB

Frekvensrespons 70Hz til 22kHz

Minimum monteringsdybde (klaring) 77mm (3tommer)

Monteringsdiameter (klaring) 136mm (5 3/8tommer)

Trygg kompassavstand 280cm (110 1/4tommer)

7,7 tommers høyttalere

Høyeste effekt (watt) 400W

RMS-effekt (watt) 100W

Strømforbruk for LED per farge (ved 14,4V likestrøm) 0,14A

Følsomhet (1W/ 1m) 91dB

Frekvensrespons 60Hz til 22kHz

Minimum monteringsdybde (klaring) 86mm (3 3/8tommer)

Monteringsdiameter (klaring) 156mm (6 1/8in.)

Trygg kompassavstand 300cm (118 1/8tommer)

Page 9

8,8 tommers høyttalere

Høyeste effekt (watt) 520W

RMS-effekt (watt) 130W

Strømforbruk for LED per farge (ved 14,4V likestrøm) 0,18A

Følsomhet (1W/ 1m) 91dB

Frekvensrespons 50Hz til 20kHz

Minimum monteringsdybde (klaring) 105mm (4 1/8tommer)

Monteringsdiameter (klaring) 180mm (7 1/16tommer)

Trygg kompassavstand 315cm (124tommer)

Alle modeller

Nominell impedans 4ohm

LED-forsyningsspenning (bare LED-høyttalere) Fra 10,8 til 16VDC

Driftstemperaturområde Fra -5 til 55 °C (fra 23 til 131°F)

Temperaturområde for oppbevaring Fra -20 til 70°C (fra -4 til 158°F)

Klassifisering av inntrengningsbeskyttelse (kun foran, når den er riktig installert)

Kontakttype for ledningsnett

IEC60529 IP66 og IPX7

Lyd: Amphenol AT Series™ AT 2-veis LED: Amphenol AT Series AT 6-veis

Enheten tåler utilsiktet kontakt med vann ned til 1meter i opptil 30minutter og er beskyttet mot kraftige vannstråler. Du finner mer informasjon på

www.garmin.com/waterrating.

Page 10

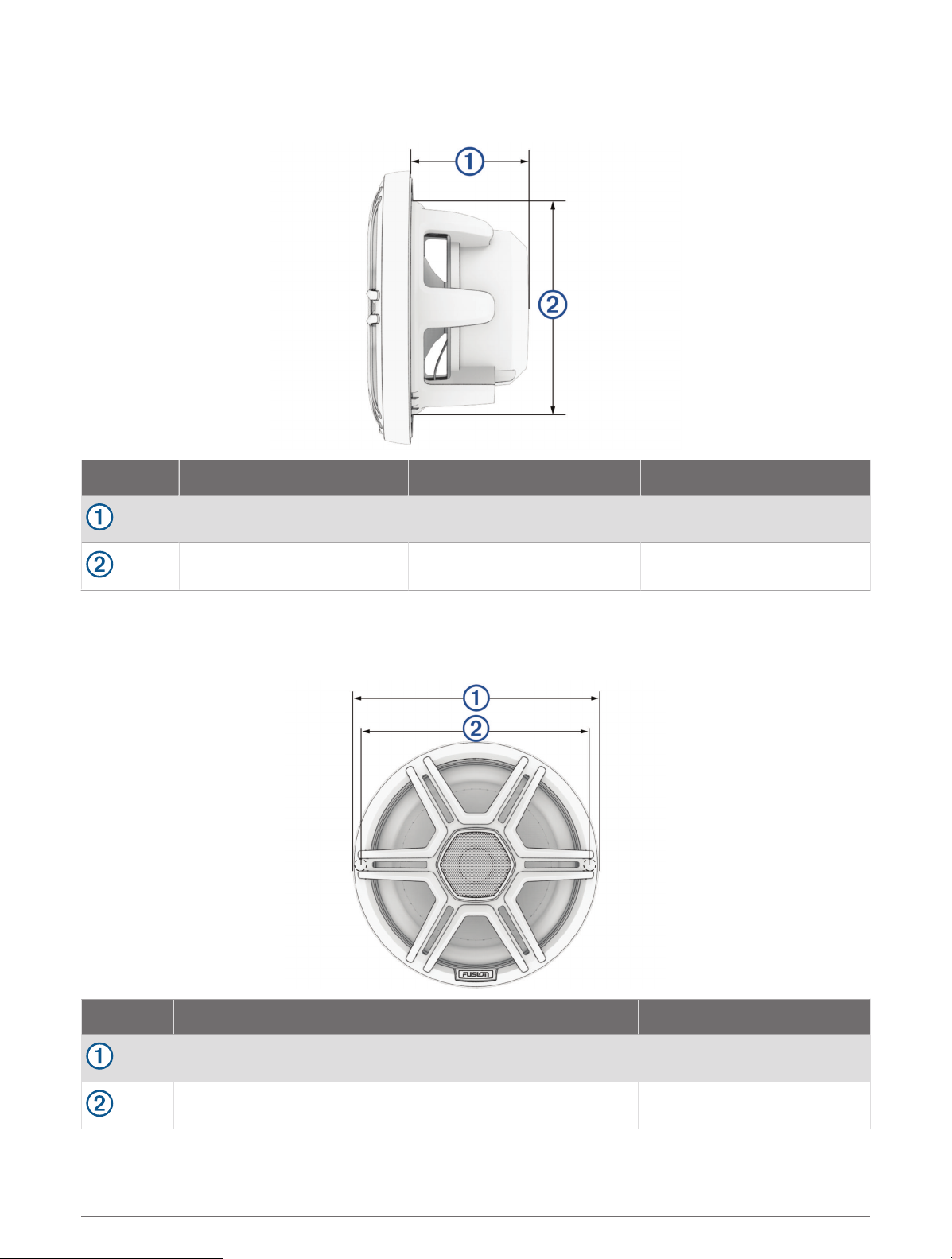

Måltegninger

Sidevisning

Størrelse 6,5 tommers høyttalere 7,7 tommers høyttalere 8,8 tommers høyttalere

73,6mm (27/8tommer) 81,9mm (3 1/4tommer) 100,9mm (4tommer)

133mm (5 1/4tommer) 153mm (6tommer) 177mm (7tommer)

MERK: Du må ha minst 3mm (1/8tommer) klaring utenfor høyttalerdybden. Målingene ovenfor er nominelle. Se spesifikasjonstabellen for klaringsmål.

Fremsiden

Størrelse 6,5 tommers høyttalere 7,7 tommers høyttalere 8,8 tommers høyttalere

176mm (6 15/16tommer) 196mm (7 11/16tommer) 224mm (8 13/16tommer)

156mm (6 1/8tommer) 176mm (6 15/16tommer) 202mm (7 15/16tommer)

Page 11

Anbefalt forsterkereffekt (RMS)

6,5 tommers høyttalere 25–150W RMS per kanal

7,7 tommers høyttalere 30–200W RMS per kanal

8,8 tommers høyttalere 40–260W RMS per kanal

Anbefalinger for optimalt kabinett

Spesifikasjon 6,5 tommers høyttalere 7,7 tommers høyttalere 8,8 tommers høyttalere

Forseglet kabinettvolum

18L (0,64fot3) 20L (0,71fot3) 22L (0,78fot3)

Kabinettvolum med port (ventilert)325L (0,88fot3) 30L (1,06fot3) 35L (1,23fot3)

Portdiameter 76mm (3tommer) 76mm (3tommer) 76mm (3tommer)

Portlengde 162mm (6,4tommer) 160mm (6,3tommer) 170mm (6,7tommer)

© 2024 Garmin Ltd. eller tilhørende datterselskaper Garmin®, Garmin-logoen, Fusion® og Fusion-logoen og True-Marine™ er varemerker tilhørende Garmin Ltd. eller tilhørende datterselskaper, registrert i USA og andre land. Disse varemerkene kan ikke brukes uten uttrykkelig tillatelse fra Garmin.

Amphenol™ og Amphenol AT Series™ er varemerker for Amphenol Sine Systems. CURV® er et registrert varemerke for Propex Furnishing Solutions.

Helt fylt med absorpsjonsmateriale

Fôret med absorpsjonsmateriale
