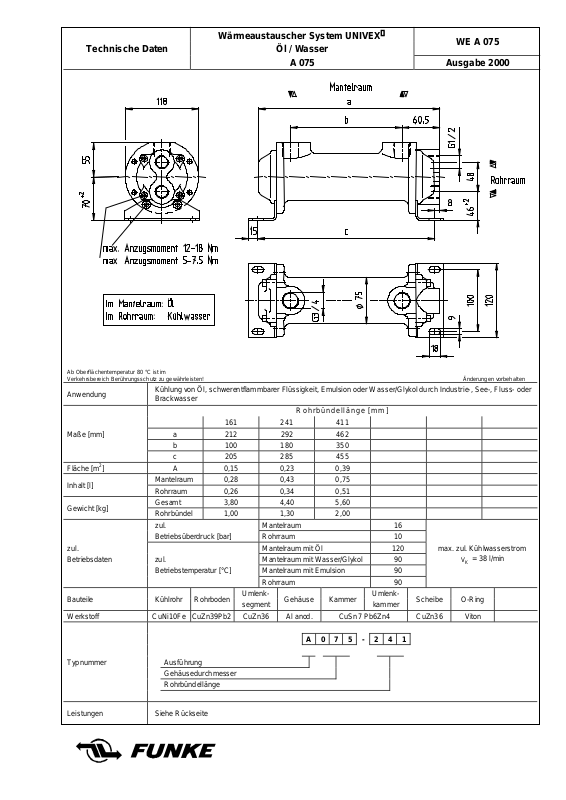

Wärmeaustauscher System UNIVEX
K
Techn ische Daten Öl / Wasser
A 075 Ausgabe 2000
:
:
WE A 075
Ab Oberflächentemperatur 80 °C ist im
Verkehrsbereich Berührungsschutz zu gewährleisten! Änderungen vorbehalten
Anwendung
Maße [mm] a 212 292 462
Fläche [m2] A 0,15 0,23 0,39
Inhalt [l]
Gewicht [kg]
zul. Mantelraum mit Öl 120 max. zul. Kühlwasserstrom
Betriebsda ten zul. Mantelraum mit Wasser/Glykol 90
Bauteile Kühlrohr Rohrboden
Werkstoff CuNi10Fe CuZn39Pb2 CuZn36 Al anod. CuSn7 Pb6Zn4 CuZn36 Viton
Kühlung von Öl, schwerentflammbarer Flüssigkeit, Emulsion oder Wasser/Glykol durch Industrie-, See-, Fluss- oder
Brackwasser
Rohrbündellänge [mm]
161 241 411
b 100 180 350
c 205 285 455
Mantelraum 0,28 0,43 0,75
Rohrraum 0,26 0,34 0,51
Gesamt 3,80 4,40 5,60
Rohrbündel 1,00 1,30 2,00
zul. Mantelraum 16
Betriebsüberdruck [bar] Rohrraum 10
&
= 38 l/min
V
Betriebstemperatur [°C] Mantelraum mit Emulsion 90
Rohrraum 90
Umlenk- Umlenksegment
Gehäuse Kammer
A075-241
kammer
Scheibe O-Ring
Typnummer
Leistungen Siehe Rückseite
Ausführung
Gehäusedurchmesser
Rohrbündellänge
Page 2
Wärmeaustauscher System UNIVEX
.
WE A 075 Öl / Wasser Leistun g
A 075
Berechnungs-
formeln
Leistungs-
diagramm
und
Druckverlust
Gegeben: Daraus errechnet sich:
Verlustleistung P
Ölstrom
Eintrittstemperatur t
Kühlwasserstrom
Eintrittstempe ratur t
[kW] Eintritts - Temperatur - Differenz
V
&
V
[l/min] E T D = t
Öl
[°C] Spezifische Kühlleistung bei ETD = 1 K
ÖlE
&
V
[l/min] P01 =
K
[°C]
KE
P
V
ETD
- tKE [K]
ÖlE
[kW/K]
Öl: Kühlwasser:
×
P36
V
Abkühlung ∆ tÖl =
[K] Erwärm u n g ∆ t
&
V
lÖ
=
K
P14
×
V
[K]
&
V
K
Page 3
Wärmeaustauscher System UNIVEX
Techn ische Daten Öl / Wasser
A 075 Ausgabe 2000
WE A 075
