Tablet PC

EasyGuide

STYLISTIC ST Series

Français

Vous avez...

... des questions ou des problèmes techniques ? Adressez-vous :

● à notre ligne directe (voir liste des Help Desks ou sur le site Internet : www.fujitsu-siemens.com/support/helpdesk.html)

● à votre partenaire de vente

● à votre point de vente

Vous trouverez des informations actualisées sur nos produits, des conseils, des mises à jour, etc. sur le site Internet : www.fujitsu-siemens.com

Ce manuel a été rédigé par cognitas. Gesellschaft für Technik-Dokumentation mbH – www.cognitas.de

Publié par Fujitsu Siemens Computers GmbH AG 11/05 édition 1

No de référence/Order No.: A26391-K145-Z121-1-7719

Introduction

STYLISTIC ST503X STYLISTIC ST502X

Guide d'utilisateur

Index

Remarques importantes

Premiers pas

Travailler avec le tablet PC

Fonctions de sécurité

Entretien et maintenance

Analyse des problèmes et conseils

Edition novembre 2005

Caractéristiques techniques

Tablet Dock (en option)

Avis des agences de réglementation

Adobe et Acrobat sont des marques commerciales d'Adobe Systems Incorporated.

Kensington Lock et MicroSaver sont des marques déposées d’ACCO World Corporation.

Microsoft, MS MS-DOS, Windows NT et Windows XP Tablet PC Edition sont des marques déposées de Microsoft Corporation.

DPMS et VESA sont des marques déposées de Video Electronics Association.

PS/2 est une marque déposée de International Business Machines, Inc.

Intel et Pentium sont marques déposées de Intel Corporation, USA.

Le logo SD est une marque commerciale de Secure Digital.

La marque Bluetooth est la propriété de Bluetooth SIG, Inc., U.S.A. qui en a cédé la licence à Fujitsu Siemens Computers GmbH.

Toutes les autres marques commerciales citées sont des marques commerciales ou des marques déposées par leurs propriétaires respectifs et sont protégées comme tel.

Tout manquement à cette règle expose son auteur au versement de dommages et intérêts.

Sous réserve de disponibilité et de modifications techniques.

Sommaire

STYLISTIC ........................................................................................................................................... 1

Symboles.............................................................................................................................................. 1

Remarques importantes .................................................................................................................... 3

Consignes de sécurité.......................................................................................................................... 3

Consignes de sécurité supplémentaires pour appareils Wireless LAN/Bluetooth................................ 4

Pilotes et Utilitaires............................................................................................................................... 4

Déballage et contrôle du contenu de la livraison.................................................................................. 4

Autres sources d'informations .............................................................................................................. 5

Premiers pas ....................................................................................................................................... 7

Fonctions et éléments de commande du tablet PC.............................................................................. 7

Partie supérieure .......................................................................................................................... 7

Face inférieure ............................................................................................................................. 8

Vue latérale : face arrière ............................................................................................................. 8

Vue latérale : côté gauche............................................................................................................ 9

Vue latérale : côté droit ................................................................................................................ 9

Zone d'affichage ................................................................................................................................. 10

Touches d’application / touches du panneau de sécurité .................................................................. 12

Touches de navigation ....................................................................................................................... 15

Autres fonctions des touches d'application et de navigation.............................................................. 16

Travailler avec le tablet PC .............................................................................................................. 19

Modes d'exploitation........................................................................................................................... 19

Mode ON .................................................................................................................................... 19

Mode Idle (attente) ..................................................................................................................... 19

Mode Suspend ........................................................................................................................... 19

Mode OFF .................................................................................................................................. 19

Brancher l'adaptateur d'alimentation .................................................................................................. 20

Première mise sous tension du tablet PC .......................................................................................... 21

Mettre sous tension le tablet PC......................................................................................................... 21

Mettre le tablet PC hors tension ......................................................................................................... 21

Activer le mode Suspend.................................................................................................................... 22

Reprise du fonctionnement................................................................................................................. 23

Régler la luminosité de l’écran ........................................................................................................... 24

Utiliser le stylet ................................................................................................................................... 24

Calibrer le stylet.................................................................................................................................. 26

Fixez l’attache du stylet ...................................................................................................................... 27

Remplacer la pointe du stylet ............................................................................................................. 28

Accumulateur...................................................................................................................................... 29

Chargement, entretien et maintenance de l’accumulateur......................................................... 29

Monter et démonter un accumulateur ........................................................................................ 30

Conseil pour réduire la consommation d’énergie de l'accumulateur .................................................. 32

Pile de secours................................................................................................................................... 32

Port modem........................................................................................................................................ 33

Logement pour carte PC Card............................................................................................................ 33

Insérer une carte PC Card.......................................................................................................... 33

Retirer la carte PC Card ............................................................................................................. 34

Logement pour la carte mémoire........................................................................................................ 35

Insérer une carte mémoire ......................................................................................................... 35

Retirer la carte mémoire............................................................................................................. 35

A26391-K145-Z121-1-7719, édition 1

Sommaire

Monter/démonter les modules mémoire..............................................................................................36

Démonter un module mémoire ...................................................................................................36

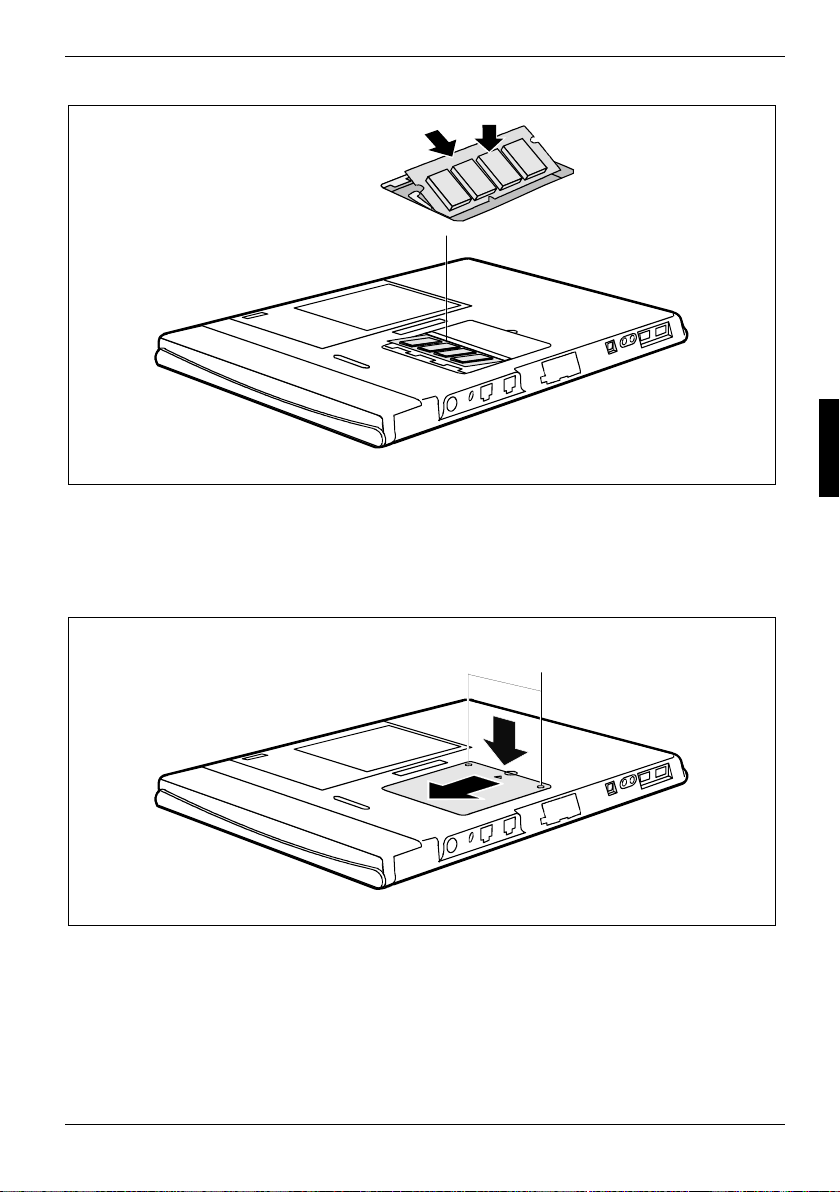

Monter le module mémoire .........................................................................................................38

Wireless LAN/ Bluetooth (en option)...................................................................................................40

Activer/désactiver le module Wireless LAN/ Bluetooth...............................................................40

Fonctions de sécurité .......................................................................................................................41

Bref aperçu des fonctions de sécurité.................................................................................................41

Kensington Lock .................................................................................................................................42

Configurer et utiliser le panneau de sécurité (sous Windows uniquement) ........................................42

Installation du panneau de sécurité ............................................................................................43

Utilisation du panneau de sécurité..............................................................................................44

Installer une protection par mot de passe dans le Setup du BIOS .....................................................45

Protection par mot de passe du Setup du BIOS (mots de passe administrateur et

utilisateur) ...........................................................................................................................45

Protection par mot de passe pour le démarrage du système d’exploitation ...............................47

Protection par mot de passe du disque dur ................................................................................48

Capteur d'empreinte digitale (en option) .............................................................................................49

Utiliser le lecteur de SmartCard ..........................................................................................................50

Introduire la SmartCard...............................................................................................................51

Utiliser le Trusted Platform Module (en option)...................................................................................51

Résolution des problèmes ..................................................................................................................52

Panneau de sécurité...................................................................................................................52

Mots de passe du BIOS..............................................................................................................52

Lecteur de SmartCard.................................................................................................................52

Entretien et maintenance .................................................................................................................53

Protéger l'écran...................................................................................................................................53

Emporter le tablet PC..........................................................................................................................56

Avant de partir en voyage ...........................................................................................................56

Transporter le tablet PC..............................................................................................................56

Nettoyer le tablet PC...........................................................................................................................57

Conserver le tablet PC........................................................................................................................57

Eviter la surchauffe .............................................................................................................................57

Analyse des problèmes et conseils.................................................................................................59

L’appareil est bloqué en mode veille...................................................................................................59

L’écran est vide ou illisible ..................................................................................................................59

Le curseur ne suit pas le stylet............................................................................................................59

Le transfert infrarouge des données ne fonctionne pas......................................................................60

L'appareil ne répond pas au stylet ......................................................................................................60

Le volume du haut-parleur/des écouteurs est trop faible....................................................................60

Caractéristiques techniques ............................................................................................................61

Tablet PC ............................................................................................................................................61

Tablet Dock (en option) ....................................................................................................................65

Installer et retirer le tablet PC..............................................................................................................66

Avis des agences de réglementation ..............................................................................................69

Déclarations de conformité (Declarations of Conformity)....................................................................69

Marquage CE......................................................................................................................................69

Regulatory notices ..............................................................................................................................70

Regulatory information for Tablet PCs without radio device.......................................................70

FCC Regulatory information for Tablet PCs with radio device....................................................74

Index...................................................................................................................................................77

A26391-K145-Z121-1-7719, édition 1

STYLISTIC

Le tablet PC STYLISTIC renferme une technologie novatrice qui en fait un système fiable et convivial développé pour une utilisation sous Windows XP Edition Tablet PC. Pour vous simplifier la première mise en service de votre tablet PC, le système d'exploitation est déjà installé sur votre disque dur et paramétré de façon optimale.

Ce manuel vous montre, entre autres, comment mettre en service et utiliser votre tablet PC.

Symboles

Vous rencontrerez dans ce manuel les symboles suivants :

► signale une opération que vous devez exécuter.

"Guillemets" servent à identifier des titres de chapitres, des noms de supports de

Cette police symbolise des noms des programmes, des commandes ou des options de

Cette police correspond à des affichages écran.

signale des instructions à respecter impérativement pour votre propre sécurité, celle de votre appareil et celle de vos données. La garantie s’éteint dès l’instant où vous endommagez l’appareil en ne respectant pas ces consignes.

signale des informations importantes pour la bonne utilisation du système.

données et différents concepts à mettre en évidence.

menu.

A26391-K145-Z121-1-7719, édition 1 1

Remarques importantes

Ce chapitre contient des instructions que vous devez respecter impérativement dans toute activité mettant en œuvre votre tablet PC.

Consignes de sécurité

Respectez impérativement les consignes de sécurité figurant dans le manuel "Safety" (Sécurité) ainsi que les consignes de sécurité suivantes.

● Ne posez jamais le tablet PC sur une surface non rigide (moquette ou meubles rembourrés, par exemple). Posez le tablet PC sur un tapis stable, plane et antidérapant. Ne placez pas le tablet PC contre n'importe quelle surface mais posez-le plutôt dans la tablet Dock si vous ne comptez pas l'utiliser pendant un certain temps. La Tablet Dock est disponible en tant qu'accessoire.

● Ne posez jamais le tablet PC sur son écran sous peine d'endommager celui-ci.

● Pour la saisie des données, utilisez exclusivement le stylet fourni. Si vous touchez l'écran avec

d'autres objets, vous risquez d'endommager sérieusement l'écran.

● Le boîtier de votre tablet PC peut devenir très chaud lorsqu’il est utilisé sur le secteur pendant un long moment. Empoignez par conséquent l’appareil avec précaution et uniquement, si possible, aux endroits recouverts d’une couche de protection contre la chaleur.

● Ne posez jamais l'adaptateur d'alimentation sur une surface sensible à la chaleur.

● L'espace libre autour du tablet PC et de l'adaptateur d'alimentation doit être d'au moins

100 mm pour permettre une ventilation suffisante.

● N'obturez jamais les ouïes de ventilation du tablet PC et de l'adaptateur d'alimentation.

● Evitez d'exposer le tablet PC à des conditions d'environnement extrêmes. Protégez le Tablet-

PC contre la poussière, l'humidité et la chaleur. Evitez de laisser traîner le tablet PC en plein soleil dans la voiture. Un échauffement excessif réduit la durée de vie de l'appareil.

A26391-K145-Z121-1-7719, édition 1 3

Remarques importantes

Consignes de sécurité supplémentaires pour appareils Wireless LAN/Bluetooth

Respectez les consignes de sécurité reprises dans le manuel "Safety" (Sécurité) et les remarques suivantes.

● La portée de la liaison radio dépend des conditions ambiantes et environnementales.

● En cas de trafic de données sans fil il est aussi possible que des personnes non autorisées

puissent recevoir des données.

L’entreprise Fujitsu Siemens Computers GmbH n’est pas responsable des parasites radio ou TV provoqués par des modifications non autorisées apportées à cet appareil. Fujitsu Siemens Computers GmbH n’assume par ailleurs aucune responsabilité pour le remplacement ou l’échange de câbles de raccordement et d’appareils qui n’ont pas été déclarés par Fujitsu Siemens Computers GmbH. L'utilisateur est seul responsable de la résolution des pannes causées par une modification non autorisée de ce type et du remplacement ou de l'échange des appareils.

Pilotes et Utilitaires

Le CD/DVD "Drivers & Utilities" contient des logiciels utiles ainsi que tous les pilotes dont vous avez besoin pour réaliser la configuration optimale de votre tablet PC. Vous trouverez des informations complémentaires et actuelles concernant votre tablet PC et des fichiers Lisez-moi concernant le logiciel fourni sur le CD/DVD.

Si vous devez réinstaller votre système d'exploitation, vous pouvez restaurer sur le disque dur du logiciel et des pilotes d'origine de votre tablet PC à l'aide du CD/DVD "Drivers & Utilities". Sur le CD/DVD "Drivers & Utilities" se trouvent toujours les pilotes les plus actuels au moment de la livraison de l'appareil.

Vous trouverez des mises à jour des pilotes (Updates) et les manuels sur notre site Internet www.fujitsu-siemens.com/support.

Déballage et contrôle du contenu de la livraison

Nous vous conseillons de ne pas jeter l'emballage d'origine. Conservez-le.

► Déballez les différents éléments. ► Vérifiez si le contenu de l'emballage présente des dommages apparents dus au transport. ► Vérifiez si la livraison correspond aux données reprises sur le bon de livraison.

Si vous constatez des dommages dus au transport ou des divergences entre le contenu de l'emballage et le bon de livraison, nous vous prions d'informer immédiatement le point de vente compétent.

4 A26391-K145-Z121-1-7719, édition 1

Remarques importantes

Autres sources d'informations

Dans ce manuel "EasyGuide" vous trouvez des renseignements plus détaillés et des informations techniques sur votre tablet PC.

Source d'information Type d'information Où la trouver ?

Manuel "Wireless LAN" (fichier PDF)

Manuel "Safety" (Sécurité), (imprimé et au format PDF)

Manuel "Warranty" (Garantie), (fichier PDF)

Manuel "Return used devices" (fichier PDF)

fichiers d'informations (par exemple : *.TXT,

*.DOC, *.CHM, *.HLP, *.PDF, *.HTML)

Iformations détaillées sur l’utilisation du Wireless LAN et informations techniques

Consignes de sécurité CD/DVD "Drivers & Utilities"

Conditions d'application générales

Consignes relatives au recyclage et à la restitution des anciens appareils

Informations sur les utilitaires et les programmes

CD/DVD "Drivers & Utilities" préinstallé (en option)

CD/DVD "Drivers & Utilities"

A26391-K145-Z121-1-7719, édition 1 5

Premiers pas

Fonctions et éléments de commande du tablet PC

Partie supérieure

1 = Zone d'affichage 2 = Touche Marche/Resume/Suspend 3 = Touches d'application 4 = Microphone 5 = Récepteur infrarouge pour clavier

456

6 = Touches de navigation 7 = Récepteur infrarouge pour clavier 8 = Microphone (en option) 9 = Haut-parleur

10 = Capteur d'empreinte digitale (en option)

A26391-K145-Z121-1-7719, édition 1 7

Premiers pas

Face inférieure

1 = Interrupteur Marche/Arrêt pour Wireless

LAN/ Bluetooth 2 = Capot de disque dur 3 = Port pour Tablet Dock

Vue latérale : face arrière

4 = Cache pour le module mémoire 5 = Verrouillage de l'accumulateur 6 = Accumulateur amovible

1 = Stylet / logement pour stylet 2 = Fixation pour le cordon du stylet 3 = Logement pour carte PC Card 4 = Logement pour SmartCard

8 A26391-K145-Z121-1-7719, édition 1

45 6

5 = Touche d'éjection pour carte PC Card 6 = Logement pour la carte mémoire 7 = Interface infrarouge 8 = Ouïes de ventilation

Premiers pas

Vue latérale : côté gauche

253 678

1 4

1 = Ports USB 2 = Port écouteurs 3 = Port microphone 4 = Port FireWire 5 = Port moniteur

(avec panneau de protection)

Vue latérale : côté droit

1 = Point de verrouillage du Tablet Dock

6 = Port LAN 7 = Port modem 8 = Fente pour Kensington Lock 9 = Port pour l’adaptateur d'alimentation

2 = Stylet / logement pour stylet

A26391-K145-Z121-1-7719, édition 1 9

Premiers pas

Zone d'affichage

Les icônes de la zone d’affichage indiquent l’état des fonctions système.

234

Le tableau ci-dessous reprend les différents états des voyants. Lorsqu'un symbole n'est pas affiché, la fonction système correspondante est arrêtée ou inactive.

Icône Mode Etat du voyant Remarques

Mode ON

Mode Idle

(attente)

Suspend-to-RAM

(suspendre

passage sur

S'allume en vert L'appareil est opérationnel.

Clignote en vert L'appareil est en mode d'économie

RAM)

Mode OFF

Mode veille

Alimentation

S'allume en jaune L'adaptateur d'alimentation et

électrique

1 = Voyant Marche 2 = Voyant d'alimentation 3 = Voyant de niveau de charge de

l'accumulateur 4 = Voyant du disque dur 5 = Voyant panneau de sécurité

d'énergie. Les réglages actifs ont été sauvegardés en mémoire RAM.

Arrêt L'appareil est en mode veille. Les

réglages et les données ont été sauvegardés sur le disque dur.

l'accumulateur sont disponibles et l'accumulateur est en phase de charge.

S'allume en vert L'adaptateur d'alimentation et

l'accumulateur sont disponibles et l'accumulateur n'est pas en phase de charge puisque il est chargé.

L'adaptateur secteur est disponible mais il n'y a pas d'accumulateur.

Clignote en jaune L'adaptateur d'alimentation et

l'accumulateur sont disponibles et en attente de charge (l'accumulateur a dépassé la limite de température admissible).

Arrêt L'adaptateur d'alimentation n'est pas

disponible.

10 A26391-K145-Z121-1-7719, édition 1

Premiers pas

Icône Mode Etat du voyant Remarques

Mode ON

Mode Idle

(attente)

S'allume en jaune La charge de l'accumulateur est entre

S'allume en rouge La charge de l'accumulateur est entre 0%

Clignote en rouge Erreur accumulateur

Suspend-to-RAM

(suspendre

passage sur

RAM)

Clignote lentement en

Mode veille avec

adaptateur

secteur

Mode OFF

Mode veille sans

adaptateur

d'alimentation

Mode ON

Mode Idle

(attente)

Suspend-to-RAM

(suspendre

passage sur

RAM)

Mode veille

Mode OFF

Panneau de

sécurité actif

Panneau de

sécurité inactif

S'allume en vert La charge de l'accumulateur est entre

Clignote lentement en

vert

jaune

rouge

Arrêt Soit l’accumulateur n’est pas installé, soit

Arrêt Si l'accumulateur est installé pendant

S'allume ou clignote

en vert

Arrêt Le disque dur est inactif.

S'allume en vert L’appareil démarre uniquement après

Arrêt L’appareil démarre sans entrée du mot

50% et 100%.

13% et 49%.

et 12%.

La charge de l'accumulateur est entre 50% et 100%.

La charge de l'accumulateur est entre 13% et 49%.

La charge de l'accumulateur est entre 0% et 12%.

l’appareil est hors tension, soit il a basculé en mode veille.

que l'appareil est hors tension, le voyant jaune clignote pendant quatre secondes jusqu'à ce que l'accumulateur soit reconnu. L'état de l'accumulateur s’affiche pendant les cinq secondes qui suivent.

Le disque dur est actif.

l'entrée du mot de passe sur le panneau de sécurité.

de passe sur le panneau de sécurité.

A26391-K145-Z121-1-7719, édition 1 11

Premiers pas

Touches d’application / touches du panneau de sécurité

Alt

Appuyez sur l'une de ces touches pour démarrer rapidement des applications et des utilitaires prédéfinis. Certaines touches proposent des fonctions supplémentaires. Vous pouvez activer ces fonctions supplémentaires en appuyant simultanément sur la touche Fn et sur la touche d'application.

Les touches d'application possèdent en plus d'autres fonctions que vous pouvez utiliser lors du démarrage du système. Vous trouverez des informations plus détaillées à ce propos à la section "Autres fonctions des touches d'application et de navigation" dans ce chapitre.

Ces touches servent également de panneau de sécurité (Security Panel). Pour savoir comment activer le panneau de sécurité et protéger ainsi vos données contre un accès non autorisé, voir le chapitre "Fonctions de sécurité".

La touche Alt est la seule touche d'application que vous pouvez utiliser lorsque vous vous identifiez au système ou que vous le verrouillez (c.-à-d. lorsque la fenêtre Windows

correspondante apparaît sur le bureau). La touche Alt a la même fonction que la combinaison des touches Ctrl , Alt et Suppr sur un clavier (démarrage à chaud).

12 A26391-K145-Z121-1-7719, édition 1

Premiers pas

Nom et symbole de la touche

Touche Alt

Alt

Touche e-mail

Touche d'orientation

Symbole sur le tablet PC (Fn + touche)

Touche Internet

Touche Mode d’affichage

Description de la fonction

La touche Alt possède deux fonctions :

Si vous appuyez sur la touche Alt pendant deux secondes, vous pourrez à nouveau vous identifier au système :

– après le démarrage du système – après le verrouillage du système – lorsque vous quittez le mode

d’économie d’énergie

Si vous appuyez pendant deux secondes sur la touche Alt après vous être identifié au système, le gestionnaire de tâches Windows ou

- si vous êtes connecté au réseau - la fenêtre de sécurité démarre.

Si vous appuyez sur la touche e-mail, le programme de messagerie électronique démarre (p. ex. Microsoft Outlook Express).

Lorsque vous appuyez simultanément sur la touche Fn et la touche e-mail, vous démarrez le navigateur Web.

Pour que les touches puissent fonctionner comme décrit ci-dessus, vous devez établir la connexion Internet et configurer la consultation de la messagerie depuis le serveur.

Si vous appuyez sur la touche d'orientation, l'affichage écran passe du format portrait (vertical) au format paysage (horizontal) ou inversement.

Lorsque vous appuyez simultanément sur la touche Fn et sur la touche d'orientation, vous ouvrez le menu des réglages étendus du contrôleur graphique. Choisissez dans ce menu le mode d’affichage souhaité.

A26391-K145-Z121-1-7719, édition 1 13

Premiers pas

Nom et symbole de la touche

Touche ESC

Touche ENT

Touche Fn

La touche Fn exerce la fonction très pratique de " temporisation " qui vous permet d'appuyer sur les deux touches l'une après l'autre plutôt que simultanément. Après avoir

appuyé sur la touche Fn, vous disposez d'environ deux à trois secondes pour appuyer sur la deuxième touche.

Symbole sur le tablet PC (Fn + touche)

Touche d'application A

Description de la fonction

La touche ESC a la même fonction que la touche Echap sur un clavier.

Si vous appuyez simultanément sur les touches Fn + ESC, vous chargez une application prédéfinie ou vous exécutez une combinaison de touches programmées dans l'utilitaire Boutons du Tablet PC. (Vous pouvez modifier les réglages sous Panneau de configuration - Boutons du Tablet PC).

Par défaut, la combinaison de touches Fn + ESC a le même effet que la combinaison de touches Ctrl et Echap sur le clavier : le Menu de démarrage s'ouvre.

La touche ENT a la même fonction que la touche Entrée sur le clavier.

Si vous appuyez simultanément sur les touches Fn + ENT, vous chargez une application prédéfinie ou vous exécutez une combinaison de touches programmées dans l'utilitaire Boutons du Tablet PC. (Vous pouvez modifier les réglages sous Panneau de configuration - Boutons du Tablet PC).

Par défaut, la combinaison de touches Fn + ENT a le même effet que la touche Alt sur le clavier : un menu principal de l'application Windows traditionnelle est sélectionné.

Si elles sont combinées avec la touche Fn, les autres touches d'application reçoivent des fonctions supplémentaires, comme décrit dans ce tableau.

Lorsque vous appuyez deux fois de suite sur la touche Fn pendant la "période de temporisation", vous faites apparaître le menu Fujitsu Menu à l’écran. Le menu Fujitsu Menu vous permet de modifier certains réglages système.

14 A26391-K145-Z121-1-7719, édition 1

Premiers pas

Touches de navigation

Appuyez sur l'extrémité de la touche pour activer et désactiver chaque touche. Les touches de navigation possèdent deux fonctions. Pour activer les fonctions supplémentaires,

appuyez simultanément sur la touche Fn et sur la touche de navigation. Ces touches possèdent en plus d'autres fonctions que vous pouvez utiliser lors du démarrage du

système. Vous trouverez des informations plus détaillées à ce propos à la section "Autres fonctions des touches d'application et de navigation" dans ce chapitre.

Icône Fonction (appuyer uniquement sur

La touche Fn exerce la fonction très pratique de " temporisation " qui vous permet d'appuyer sur les deux touches l'une après l'autre plutôt que simultanément. Après avoir

appuyé sur la touche Fn, vous disposez d'environ deux à trois secondes pour appuyer sur la deuxième touche.

la touche)

Si vous appuyez sur la partie supérieure, vous déplacez le curseur d'une page vers le haut.

Si vous appuyez sur la partie inférieure, vous déplacez le curseur d'une page vers le bas.

Si vous appuyez sur la partie supérieure, le curseur se déplace vers le haut.

Si vous appuyez sur la partie supérieure, le curseur se déplace vers le bas.

Fonction supplémentaire (appuyer en même temps sur la touche et sur la touche Fn)

Si vous appuyez simultanément sur la partie supérieure de la touche et sur la touche Fn, vous posez une marque de tabulation droite.

Si vous appuyez simultanément sur la partie inférieure de la touche et sur la touche Fn, vous posez une marque de tabulation gauche.

Si vous appuyez simultanément sur la partie supérieure de la touche et sur la touche Fn, le curseur se déplace vers la droite.

Si vous appuyez simultanément sur la partie inférieure de la touche et sur la touche Fn, le curseur se déplace vers la gauche.

A26391-K145-Z121-1-7719, édition 1 15

Premiers pas

Autres fonctions des touches d'application et de navigation

Au démarrage du système, vous pouvez afficher le Windows Advanced Options Menu dans lequel vous pouvez régler différents modes (p. ex. le mode de sauvegarde). Grâce aux touches d’application et de navigation, vous pouvez accéder au Setup du BIOS.

A la livraison, le tablet PC est configuré avec les réglages standard. Vous pouvez modifier ces réglages dans les menus du Setup du BIOS. Les réglages modifiés seront effectifs dès que vous les aurez sauvegardés et que vous aurez quitté le Setup du BIOS.

Pendant l'affichage du logo de Fujitsu Siemens Computers qui apparaît peu après la mise sous tension du système, le système est démarré. Le tableau ci-après montre les fonctions supplémentaires proposées par les touches d’application et de navigation pendant le démarrage du système et dans le Setup du BIOS.

Nom de la touche et symbole

Touche Alt

Alt

Touche e-mail

Touche d'orientation

Touche ESC

Touche ENT

Effet (touche appuyée pendant le démarrage du système)

Si vous appuyez sur la touche Alt pendant le démarrage du système, vous entrez dans le Setup du BIOS. Pendant le démarrage du système, la touche Alt a la même fonction que la touche F2 sur un clavier.

En mode d’exploitation normal, la touche Alt a la même fonction que la combinaison de touche Ctrl , Alt et Suppr sur un clavier (démarrage à chaud).

Si vous appuyez sur la touche e-mail pendant le démarrage du système, vous entrez dans le menu Boot Menu.

Pendant le démarrage du système, la touche e-mail a la même fonction que la touche F12 sur un clavier.

Si vous appuyez sur la touche d’orientation alors que le Setup du BIOS est ouvert, vous passez du point sélectionné au point suivant.

La touche d'orientation a la même fonction que la barre d'espacement sur un clavier.

Si vous appuyez sur la touche ESC alors que le Setup du BIOS est ouvert, vous quittez le Setup du BIOS.

La touche ESC a la même fonction que la touche Echap sur un clavier.

Si vous appuyez sur la touche ENT alors que le Setup du BIOS est ouvert, vous obtenez le même effet qu'avec la touche Entrée sur le clavier.

16 A26391-K145-Z121-1-7719, édition 1

Premiers pas

Nom de la touche et symbole

Touche Fn

Effet (touche appuyée pendant le démarrage du système)

Si vous appuyez sur la touche Fn pendant que le système affiche le Menu de démarrage du système d’exploitation, vous chargez le menu Windows Advanced Options Menu. Dans ce menu, vous pouvez spécifier différents modes pour le système d'exploitation (p. ex. le mode de sauvegarde).

Pendant le démarrage du système, la touche Fn a la même fonction que la touche F8 sur un clavier.

Si vous appuyez sur la partie supérieure de la touche alors que le Setup du BIOS est ouvert, le curseur se déplace vers le haut dans l'écran du Setup du BIOS. Vous obtenez le même effet qu'avec la touche fléchée correspondante sur un clavier.

La touche a le même effet dans le menu Boot Menu du système d'exploitation.

Si vous appuyez sur la partie inférieure de la touche alors que le Setup du BIOS est ouvert, le curseur se déplace vers le bas dans l'écran du Setup du BIOS. Vous obtenez le même effet qu'avec la touche fléchée correspondante sur un clavier.

La touche a le même effet dans le menu Boot Menu du système d'exploitation.

Si vous appuyez sur la partie supérieure de la touche alors que le Setup du BIOS est ouvert, le curseur se déplace vers la droite dans l'écran du Setup du BIOS. Vous obtenez le même effet qu'avec la touche fléchée correspondante sur un clavier.

Si vous appuyez sur la partie inférieure de la touche alors que le Setup du BIOS est ouvert, le curseur se déplace vers la gauche dans l'écran du Setup du BIOS. Vous obtenez le même effet qu'avec la touche fléchée correspondante sur un clavier.

A26391-K145-Z121-1-7719, édition 1 17

Travailler avec le tablet PC

Modes d'exploitation

Avant de commencer à utiliser le tablet PC, familiarisez-vous avec les différents modes d'exploitation.

Votre système peut être configuré de manière à passer automatiquement à l'un de ces états après une certaine période d'inactivité pour économiser l'énergie de l'accumulateur.

Mode ON

Le système fonctionne. L'écran est sous tension.

Mode Idle (attente)

Certaines fonctions système sont limitées ou désactivées afin d'économiser l'énergie. Le système revient à l'état On quand il détecte une activité du stylet ou toute autre entrée.

Mode Suspend

Suspend-to-RAM (suspendre passage sur RAM)

Toutes les fonctions système sont désactivées afin d'économiser l'énergie. La mémoire est alimentée, ce qui conserve les données des programmes qui étaient en cours d'exécution lorsque le fonctionnement du système a été suspendu.

En mode Suspend-to-RAM (Suspendre-passage en RAM), le système ne répond plus au stylet, ni aux autres formes d'entrée de données.

Mode veille

Toutes les fonctions système sont désactivées afin d'économiser l'énergie. Les données actives des programmes qui étaient en cours d'exécution lorsque le fonctionnement du système a été suspendu sont enregistrées sur le disque dur.

Le système ne répond plus au stylet, ni aux autres formes d'entrée de données.

Mode OFF

Toutes les fonctions système sont désactivées afin d'économiser l'énergie. Le système ne répond plus au stylet, ni aux autres formes d'entrée de données.

La consommation d’énergie du système est la même en mode veille ou en mode OFF.

A26391-K145-Z121-1-7719, édition 1 19

+ 60 hidden pages
