Fujitsu Computer Systems Corporation s’est efforcée d’assurer la précision ainsi que l’intégralité de ce document ; toutefois, compte tenu de
nos efforts de développement et d’amélioration constants des capacités de nos produits, nous ne sommes pas en mesure de garantir la précision
du contenu de ce document. Nous réfutons toute responsabilité relative à des erreurs, des omissions ou des modifications futures.
Fujitsu, le logo Fujitsu et LifeBook sont des marques déposées de Fujitsu Limited.
Intel, Intel Core, Centrino et Intel Centrino Pro sont des marques de commerce ou des marques déposées de la société Intel ou des ses filiales
aux États-Unis et dans d’autres pays.
Microsoft, Windows et Windows Vista sont des marques déposées ou des marques de commerce de la société Microsoft aux États-Unis
et/ou dans d’autres pays.
Le nom de marque et le logo ExpressCard appartiennent à l’association PCMCIA (Personal Computer Memory Card International
Association) et toute utilisation de ces marques par la société Fujitsu Computer Systems est faite sous licence.
Google et Picasa sont des marques de commerce ou des marques déposées de Google Incorporated.
PCMCIA est une marque de commerce de la Personal Computer Memory Card International Association.
Bluetooth est une marque de commerce de Bluetooth SIG, Inc., USA.
N est une marque de commerce de Atheros Communications.
XSPA
OmniPass est une marque de commerce de Softex, Inc.
Roxio est une marque de commerce de Roxio, une division de Sonic Solutions.
PowerDirector et MakeDisc sont des marques de commerce de la société CyberLink.
NVIDIA et GeForce sont des marques de commerce ou des marques déposées de la société NVIDIA.
ArcSoft est une marque de commerce de la société ArcSoft Incorporated.
Adobe, Acrobat et Acrobat Reader sont des marques de commerce ou des marques déposées de la société Adobe Systems Incorporated aux
États-Unis et/ou dans d’autres pays.
Norton et Norton Internet Security sont des marques de commerce ou des marques déposées de la société Symantec aux États-Unis et dans
d’autres pays.
Le lecteur de DVD disponible sur certains modèles d’ordinateurs portables LifeBook comporte des technologies dont les droits d’auteur sont
protégés dans le cadre de divers brevets américains et d’autres droits de propriété intellectuelle appartenant à la société Macrovision et à
d’autres utilisateurs autorisés. L’utilisation de cette technologie protégée par des droits d’auteur doit être autorisée par la société Macrovision
et ne doit servir qu’à un usage privé ou à d’autres usages limités semblables, à moins d’autorisation spéciale par la société Macrovision. La
rétro-ingénierie et le désassemblage sont interdits.
Toutes les autres marques de commerce mentionnées dans le présent document sont la propriété de leur détenteur respectif.
Aucune partie de cette publication ne peut être copiée, reproduite ou traduite sans le consentement préalable de Fujitsu. Aucune partie de
cette publication ne peut être enregistrée ou transmise électroniquement sans le consentement écrit de Fujitsu. B5FJ-8141-01FRZ0-00
DÉCLARATION DE CONFORMITÉ
selon la partie 15 des règles de la FCC
Nom de la partie responsable : Fujitsu Computer Systems Corporation
Adresse : 1250 E. Arques Avenue, M/S 122
Sunnyvale, CA 94085
Téléphone : (408) 746-6000
Déclare que le produit :Configuration du modèle de base : Ordinateur portable LifeBook E8420
Est conforme aux règles établies dans la Partie 15 des règles de la FCC.
Cet appareil est conforme aux exigences de la partie 15 des règles de la FCC. L’utilisation est sujette aux deux
conditions suivantes : (1) cet appareil ne doit pas causer d’interférence nuisible ; (2) cet appareil doit accepter
toutes les interférences reçues, y compris celles pouvant causer un mauvais fonctionnement de l’appareil.
CONSIGNES DE SÉCURITÉ IMPORTANTES
Pour fonctionner, cet appareil nécessite un adaptateur secteur. Utilisez uniquement un adaptateur secteur de classe 2, homologué UL I.T.E.,
avec une sortie nominale de 19 V c.c. L’intensité du courant est déterminée par la carte graphique utilisée par le système et est indiquée sur
l’étiquette de configuration Fujitsu située sous l’ordinateur.
Polarité de sortie de l’adaptateur secteur :
Pendant l’utilisation de l’ordinateur portable, observez toujours les consignes de sécurité élémentaires ci-après afin de réduire au minimum
le risque d’incendie, d’électrocution ou d’autres blessures. Notamment :
+
•N’utilisez pas ce produit à proximité d’un point d’eau (baignoire, lavabo, évier de cuisine, évier de buanderie) ni dans un sous-sol
humide ou à côté d’une piscine.
•Durant un orage électrique, évitez d’utiliser le modem. Il existe de faibles risques que la foudre cause une électrocution.
•N’utilisez pas le modem pour signaler une fuite de gaz s’il est situé à proximité de la fuite.
•Utilisez uniquement le cordon d’alimentation et les piles recommandés dans ce manuel. Ne jetez pas les piles ou les batteries dans un
feu. Elles risquent d’exploser. Vérifiez si la réglementation locale comporte des instructions spéciales d’élimination.
•Pour réduire les risques d’incendie, utilisez uniquement un cordon d’alimentation pour télécommunications de grosseur 26 AWG ou
plus, avec homologation UL ou CSA.
•Si l’appareil est utilisé à titre de récepteur de télévision : si vous utilisez un système de câblodistribution, protégez-vous contre les
surtensions et les transitoires en vous assurant que la gaine extérieure du câble coaxial est relié à la terre dans le bâtiment, aussi près
que possible du point d’entrée du câble, conformément à l’article 820.93 du code électrique des États-Unis et à la norme ANSI/NFPA
70 : 2005. Si vous avez des questions concernant votre installation de câblodistribution, contactez votre câblodistributeur.
CONSERVEZ CES INSTRUCTIONS
Avis réservé à des réparateurs qualifiés
DANGERD’EXPLOSIONSILABATTERIEAULITHIUM (HORLOGE) ESTINCORRECTEMENTREMPLACÉE.
L
Avec le temps, l’autonomie des batteries qui alimentent votre ordinateur portable finira par diminuer ; c’est un phénomène naturel pour toutes
les batteries. Lorsque vous remarquerez cela, songez à installer une batterie neuve*. Si vous remplacez votre ancienne batterie, il est important
que vous la jetiez comme il convient car, dans le cas contraire, les matériaux qu’elle contient risquent de nuire à l’environnement.
Chez Fujitsu, nous portons une attention particulière à la protection de l’environnement et nous collaborons donc avec la Rechargeable
Battery Recycle Corporation (RBRC)**, une organisation de service publique à but non lucratif qui s’engage dans la protection.
La RBRC dispose de dizaines de milliers de points de collecte aux États-Unis et au Canada. Pour trouver le lieu de collecte le plus proche de
Si aucun des lieux proposés par la RBRC ne vous convient, vous pouvez en chercher un autre en visitant le site Internet de la Consumer
Education Initiative (Initiative pour l’éducation des consommateurs) de l’EIA (Electronic Industries Alliance) à http://EIAE.org.
Rappelez-vous que la protection de l’environnement est l’affaire de tous, vous devriez donc faire tout votre possible afin d’y contribuer, pour
la génération actuelle et les générations suivantes.
* Pour commander une nouvelle batterie compatible avec votre ordinateur portable Fujitsu, visitez le site www.shopfujitsu.com
résidez aux États-Unis ou www.fujitsu.ca/products/notebooks
** La RBRC est une organisation indépendante dont Fujitsu finance une partie des activités de recyclage ; la RBRC n’est en aucune façon
Restauration du système d’exploitation pour les systèmes Windows Vista. .125
Restauration du système d’exploitation pour les systèmes Windows XP . . .128
Téléchargement automatique des mises à jour de pilotes. . . . . . . . . . . . . . 129
L’ordinateur portable LifeBook E8420 de la société Fujitsu Computer Systems offre des performances
comparables à celles d’un ordinateur de bureau grâce à son processeur Intel® Core™ 2 Duo. Selon la
configuration du système, votre ordinateur portable intègre un écran couleur TFT WXGA ou WSXGA+
de 15,4 po. Ce système permet d’apporter toute la puissance informatique des ordinateurs de bureau à un
environnement portable.
Votre ordinateur est livré avec le système d’exploitation Microsoft® Windows® XP Professionnel
ou Windows Vista® Business (Professionnel), pré-installé. Ce manuel présente le mode d’emploi de
l’ordinateur portable LifeBook et de ses logiciels intégrés.
Conventions utilisées dans ce guide
Les touches du clavier et à l’écran apparaissent entre crochets. Exemple : [Fn], [F1], [Échap],
[Entrée] et [Ctrl].
Le texte contient plusieurs renvois vers des pages contenant des informations supplémentaires sur un sujet
quelconque. Exemple : (« Voir Procédure d’installation en page 43 »).
Les éléments des menus à l’écran sont indiqués en caractères gras. Exemple : « Cliquez sur Menu Fujitsu,
puis faites votre sélection. »
Les commandes DOS que vous devez saisir sont indiquées avec la police Courier. Exemple :
« Arrêter l’ordinateur? »
9
L’ ICÔNED’INFORMATIONSMETENÉVIDENCEDESRENSEIGNEMENTSQUIVOUSAIDERONTÀMIEUX
Plusieurs façons s’offrent à vous pour contacter l’équipe de service et assistance de Fujitsu :
• Appel sans frais : 1-800-8Fujitsu (1-800-838-5487)
• Courriel : 8fujitsu@us.fujitsu.com
• Site Internet : http://www.computers.us.fujitsu.com/support
Avant de nous contacter, veuillez avoir les informations suivantes à portée de main pour que notre préposé
du service à la clientèle puisse vous venir en aide le plus rapidement possible :
• Nom du produit
• Numéro de configuration du produit
• Numéro de série du produit
10
- Préface
• Date d’achat
• Conditions dans lesquelles le problème est survenu
• Texte des messages d’erreur reçus
• Types de périphériques connectés, si applicable
Site de vente par internet de Fujitsu
Vous pouvez vous rendre sur ce site directement à : www.shopfujitsu.com.
Votre ordinateur portable LifeBook est accompagné d’une garantie limitée internationale de Fujitsu. Pour
connaître les conditions générales et la durée de votre garantie limitée, consultez la pochette de service
livrée avec votre ordinateur.
11
- Préface
Chapitre 1
Présentation de votre ordinateur LifeBook
Aperçu général
Cette section décrit les
composants de votre ordinateur
portable LifeBook E8420 Fujitsu.
Nous vous suggérons de la lire
avant de commencer à utiliser
l’ordinateur, même si vous avez
déjà utilisé des ordinateurs de
ce type.
Commande Quick Point en option
Commande du curseur
Commutateur Marche/Arrêt du
dispositif sans fil
Écran
Tableau de voyants d’état
Tableau de sécurité/
et d’applications
Bouton d’alimentation/
veille/reprise
Haut-parleur stéréo
Capteur infrarouge IrDA
Fente pour carte Memory Stick/SD
Loquet de l’écran
Figure 2. Ordinateur portable LifeBook avec écran ouvert
Pavé tactile TouchPad
13
- Présentation de votre ordinateur LifeBook
Clavier
Composants supérieurs
Voici une courte description des composants se trouvant sur le dessus de votre ordinateur LifeBook.
Écran
L’ordinateur est équipé d’un écran à cristaux liquides couleur avec rétro-éclairage, permettant d’afficher
des textes et des images.
Tableau de voyants d’état
Le tableau de voyants d’état contient des symboles correspondant à divers composants de votre ordinateur
LifeBook. Voir « Tableau de voyants d’état » en page 24.
Tableau de sécurité et d’applications LifeBook
Le tableau de sécurité et d’application de l’ordinateur LifeBook assure une sécurité matérielle et permet de
lancer des applications au toucher d’un seul bouton. Voir « Tableau de sécurité et d’applications LifeBook »
en page 38.
Bouton d’alimentation/veille/reprise
Le bouton d’alimentation/veille/reprise vous permet de mettre votre ordinateur en veille sans l’éteindre,
de reprendre l’utilisation de l’ordinateur lorsqu’il a été mis en veille et de le faire démarrer s’il est éteint.
Voir « Bouton d’alimentation/veille/reprise » en page 60.
Haut-parleurs stéréo
Les deux haut-parleurs intégrés permettent une écoute en stéréophonie.
Clavier
Clavier complet avec plusieurs touches spéciales Windows. Voir « Clavier » en page 28.
14
- Présentation de votre ordinateur LifeBook

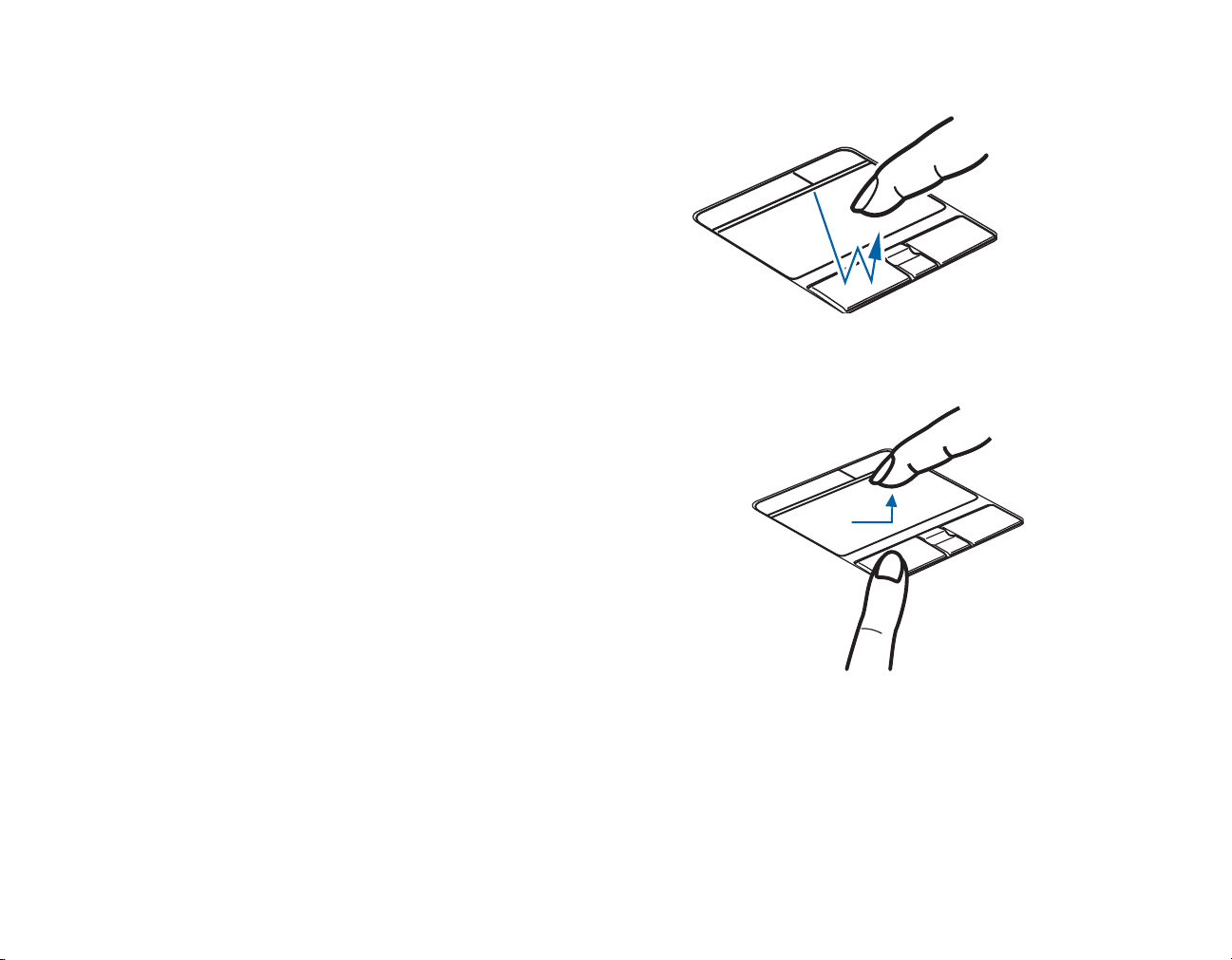

Pavé tactile TouchPad
Le pavé tactile Touchpad est une commande semblable à une souris, comprenant cinq boutons : deux
boutons droits de type souris, deux boutons gauches de type souris et un bouton de défilement. Les
boutons droit/gauche supérieurs sont destinés à une utilisation avec la commande de curseur Quick Point.
Voir « Pavé tactile TouchPad » en page 31. Selon la configuration de votre système, il est possible que le
bouton de défilement soit remplacé par un capteur d’empreintes digitales. Voir « Annexe B : Capteur
d’empreintes digitales » en page 187.
Loquet de l’écran
Le loquet permet de verrouiller et de déverrouiller l’écran. Voir « Ouverture de l’écran » en page 49.
Fente pour carte Memory Stick/SD
La fente pour cartes mémoire MemoryStick/SD permet de connecter une carte MemoryStick/SD pour
stocker des données. Cette architecture vous permet de transférer des données à partir d’une grande variété
de périphériques numériques. Voir « Installation d’une carte Memory Stick ou SD » en page 80.
Commutateur Marche/Arrêt du dispositif sans fil
Ce commutateur permet de mettre sous et hors tension les dispositifs de réseau sans fil, Bluetooth et
WUSB en option. Pour prolonger la longévité de la batterie, éteignez ces périphériques entre les
utilisations. Voir « Activation de la carte réseau sans fil » en page 178.
Capteur infrarouge IrDA
Fournit une interface infrarouge pour la communication avec les appareils conformes à la norme IrDA1.1.
Commande de curseur Quick point
La commande optionnelle Quick Point vous offre une façon supplémentaire de déplacer le curseur.
Voir « Commande Quick Point en option » en page 34.
15
- Présentation de votre ordinateur LifeBook
Prise de micro
Prise IEEE 1394
Prise de modem (RJ11)
Fente pour carte ExpressCard (fente supérieure)
Carte ExpressCard
Bouton d’éjection
Prise d’alimentation c.c.
Prise d’écouteurs
Composants sur le côté gauche de l’ordinateur
Voici une courte description des composants se trouvant sur le côté gauche de votre ordinateur LifeBook.
Prise de micro
La prise de micro permet de connecter un microphone mono externe. Voir « Prise de micro » en page 99.

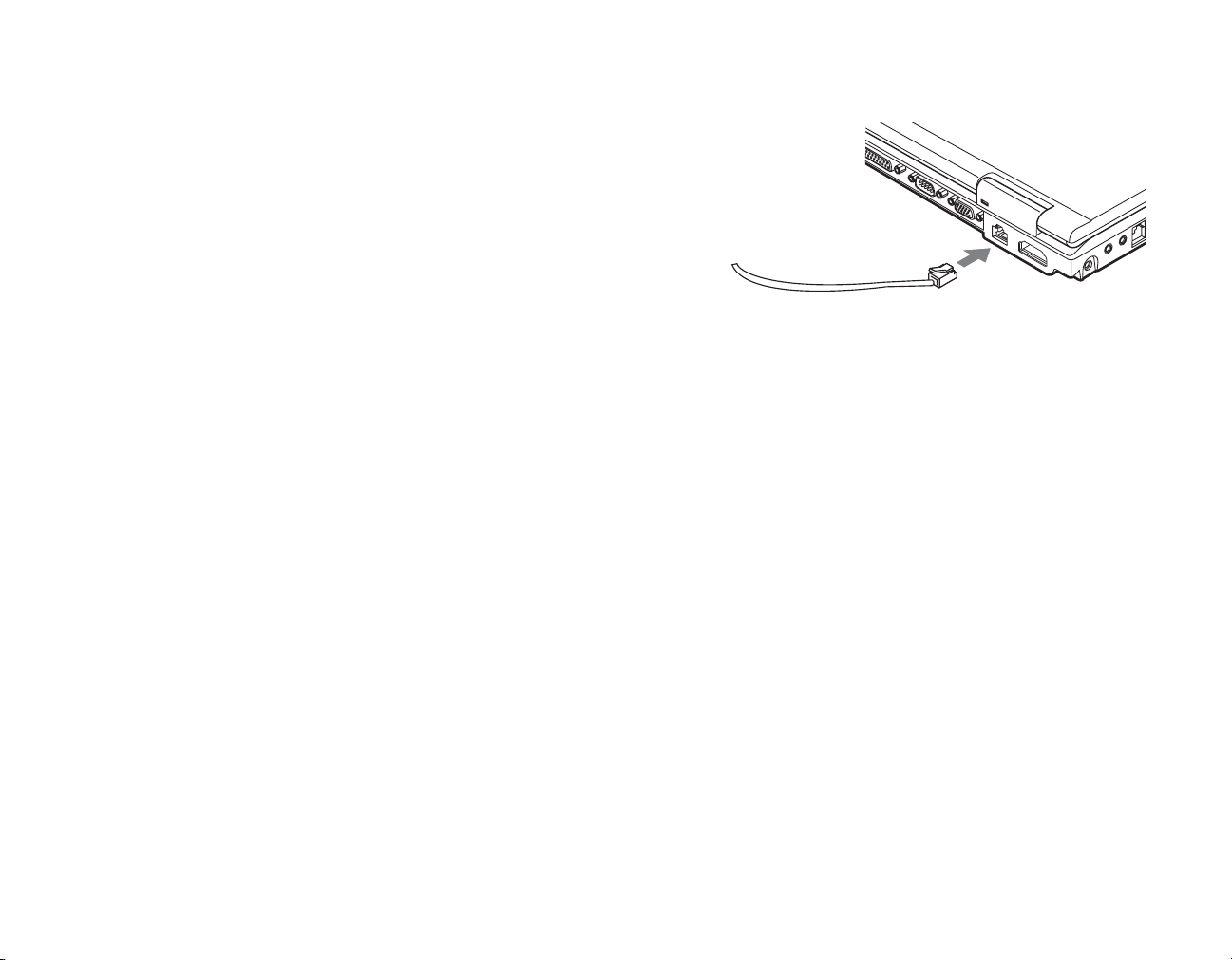

Prise de téléphone/modem (RJ-11)
La prise de téléphone/modem (RJ-11) permet de connecter une ligne téléphonique au modem
multinational interne de 56K. Voir « Prise de téléphone modem (RJ-11) » en page 92.
La prise 1394 à 4 broches permet de relier votre ordinateur portable à un périphérique IEEE 1394,
notamment un caméscope numérique. Voir « Port IEEE 1394 » en page 97.
Fente pour carte ExpressCard
Permet d’installer une carte ExpressCard. Voir « Cartes PC Card/ExpressCard™ » en page 81.
Bouton d’éjection de carte ExpressCard
Le bouton d’éjection de carte ExpressCard permet de retirer une carte ExpressCard de la fente
correspondante.
Bouton d’éjection de carte PC Card
Le bouton d’éjection de carte PC Card permet de retirer une carte PC Card se trouvant dans la fente
correspondante.
Fente pour carte PC Card
Ces fentes permettent d’insérer une carte PC Card de type I ou de type II. Voir « Cartes PC
Card/ExpressCard™ » en page 81.
17
- Présentation de votre ordinateur LifeBook
Fente pour carte Smart Card
Votre LifeBook est doté d’un lecteur de cartes intelligentes, aussi appelées cartes à puce ou Smart Card.
Ces cartes ressemblent à des cartes de crédit mais elles contiennent une puce électronique. Voi r « Le cte ur
de carte Smart Card (Carte intelligente) » en page 86. Pour pouvoir utiliser le lecteur de carte à puce, vous
devez acquérir un logiciel tiers qui n’est pas fourni.
Grilles de ventilation
Les grilles de ventilation aident à refroidir votre système et à éviter qu’il ne surchauffe.
Les ports USB 2.0 vous permettent de connecter des périphériques USB. La norme USB 2.0 transfère des
données à un débit théorique de 480 Mbit/s. Elle est rétrocompatible avec les périphériques USB 1.1 dont
le débit atteint 12 Mbit/s. Voir « Ports USB » en page 96.
Prise d’écouteurs
La prise d’écouteurs vous permet de connecter des écouteurs. Voir « Prise d’écouteurs » en page 98.
Prise d’alimentation c.c.
La prise d’alimentation c.c. sert à brancher l’adaptateur secteur, lequel permet d’alimenter l’ordinateur
LifeBook et de charger la batterie interne au lithium-ion.
18
- Présentation de votre ordinateur LifeBook
Fente pour dispositif antivol
Figure 4. Côté droit de l’ordinateur LifeBook
Compartiment multifonction
Loquet de dégagement du
compartiment multifonction
Composants sur le côté droit de l’ordinateur
Voici une courte description des composants se trouvant sur le côté droit de votre ordinateur LifeBook.
Fente pour dispositif antivol
La fente de dispositif antivol vous permet d’installer un dispositif antivol disponible en option.
Compartiment multifonction (baie modulaire)
Le compartiment multifonction peut accueillir l’un des périphériques suivants. Voir « Périphériques pour
le compartiment multifonction » en page 36.

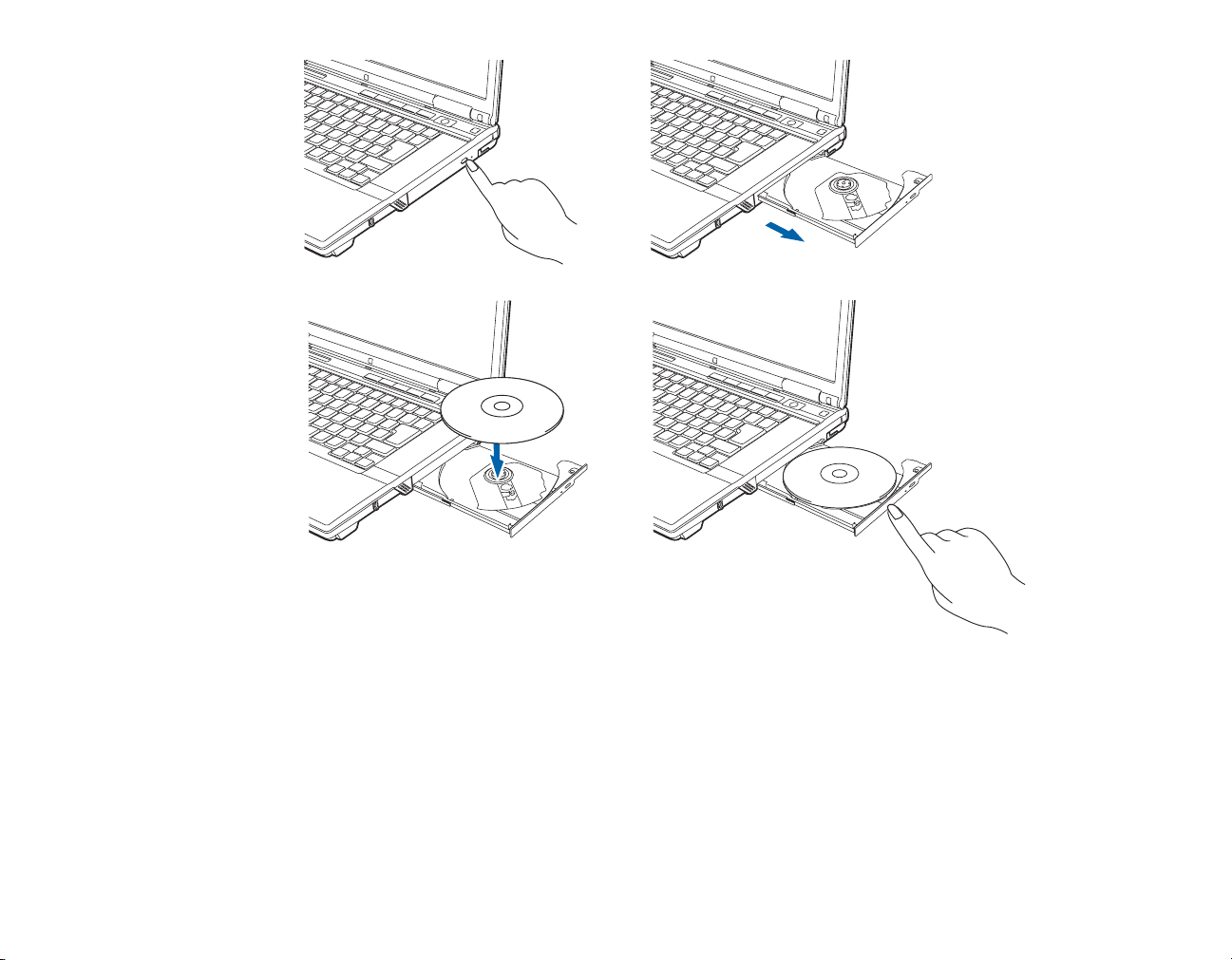

• Lecteur modulaire de DVD-ROM
• Lecteur modulaire mixte de DVD/CD-RW
• Graveur de DVD multiformat double couche, modulaire
• Batterie au lithium-ion modulaire
• Disque dur secondaire modulaire
• Volet réducteur de poids
Loquet de dégagement du compartiment multifonction
Permet de dégager le périphérique qui se trouve dans le compartiment multifonction.
19
- Présentation de votre ordinateur LifeBook
Fente pour dispositif antivol
Grilles de ventilation
Ports USB 2.0
Port parallèle
Port série
Port vidéo externe
Figure 5. Face arrière de l’ordinateur portable LifeBook
Prise HDMI
Prise de réseau local Gigabit (RJ-45)
Composants de la face arrière
Voici une courte description des composants se trouvant à l’arrière de votre ordinateur LifeBook.
Fente pour dispositif antivol
La fente de dispositif antivol vous permet d’installer un dispositif antivol disponible en option.
Ports USB 2.0
Les ports USB 2.0 vous permettent de connecter des périphériques USB. Chaque port USB 2.0 permet de
transférer des données à une vitesse atteignant 480 Mbit/s. Il est également rétrocompatible avec les
périphériques USB 1.1, lesquels permettent des transferts de données à des vitesses atteignant 12 Mbit/s.
Voir « Ports USB » en page 96.
20
- Présentation de votre ordinateur LifeBook
Port série
Le port série permet de connecter des périphériques RS-232, notamment une imprimante série ou un
scanner série. Voir « Port série » en page 95.
Prise de réseau local Gigabit (RJ-45)
Cette prise est utilisée pour une connexion Gigabit Ethernet (10Base-T/100Base-Tx/1000Base-T) interne.
Voir « Prise de réseau local (RJ-45) interne » en page 94.
Grilles de ventilation
Les grilles permettent à l’air de circuler dans le système afin de refroidir les composants.
Le port parallèle permet de connecter des périphériques parallèles, notamment une imprimante (ce port
est souvent appelé port LPT). Voir « Port parallèle » en page 95.
Port vidéo externe
Le port vidéo externe permet de connecter un moniteur externe ou un projecteur ACL. Voir « Port vidéo
externe » en page 99.
Prise HDMI
La prise HDMI (High-Definition Multimedia Interface) sert à connecter l’ordinateur portable à un
téléviseur compatible. Le système HDMI est une liaison à câble unique permettant le transfert de données
audio et vidéo haute définition. Voir « Prise HDMI » en page 100.
21
- Présentation de votre ordinateur LifeBook
Filtre anti-poussière
Composants sous l’ordinateur
Voici une courte description des composants se trouvant sous votre ordinateur LifeBook.
Grilles de ventilation
Compartiment de
batterie au
lithium-ion
Module de mémoire
supplémentaire
Connecteur pour
duplicateur de ports
Figure 6. Dessous de l’ordinateur portable LifeBook

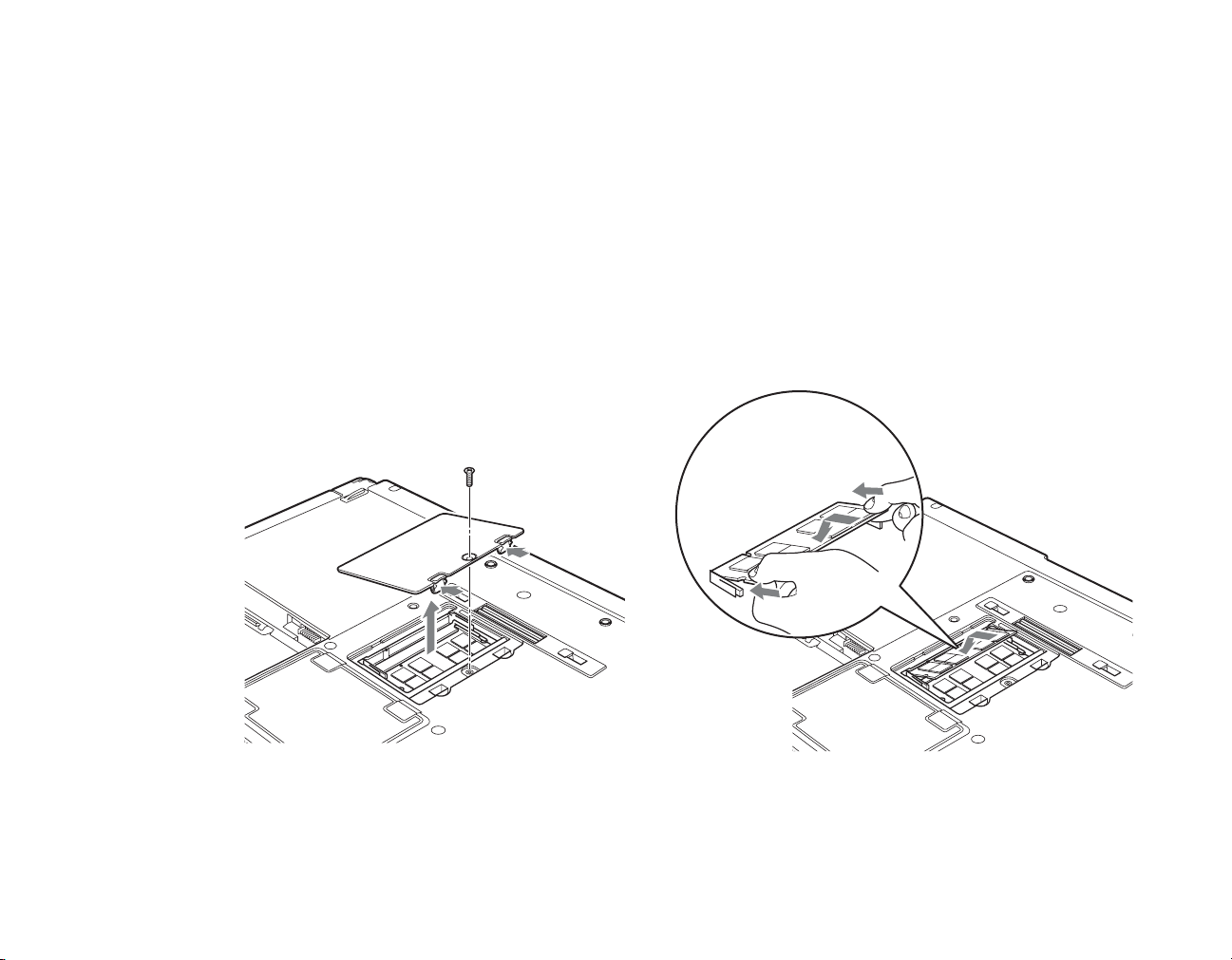

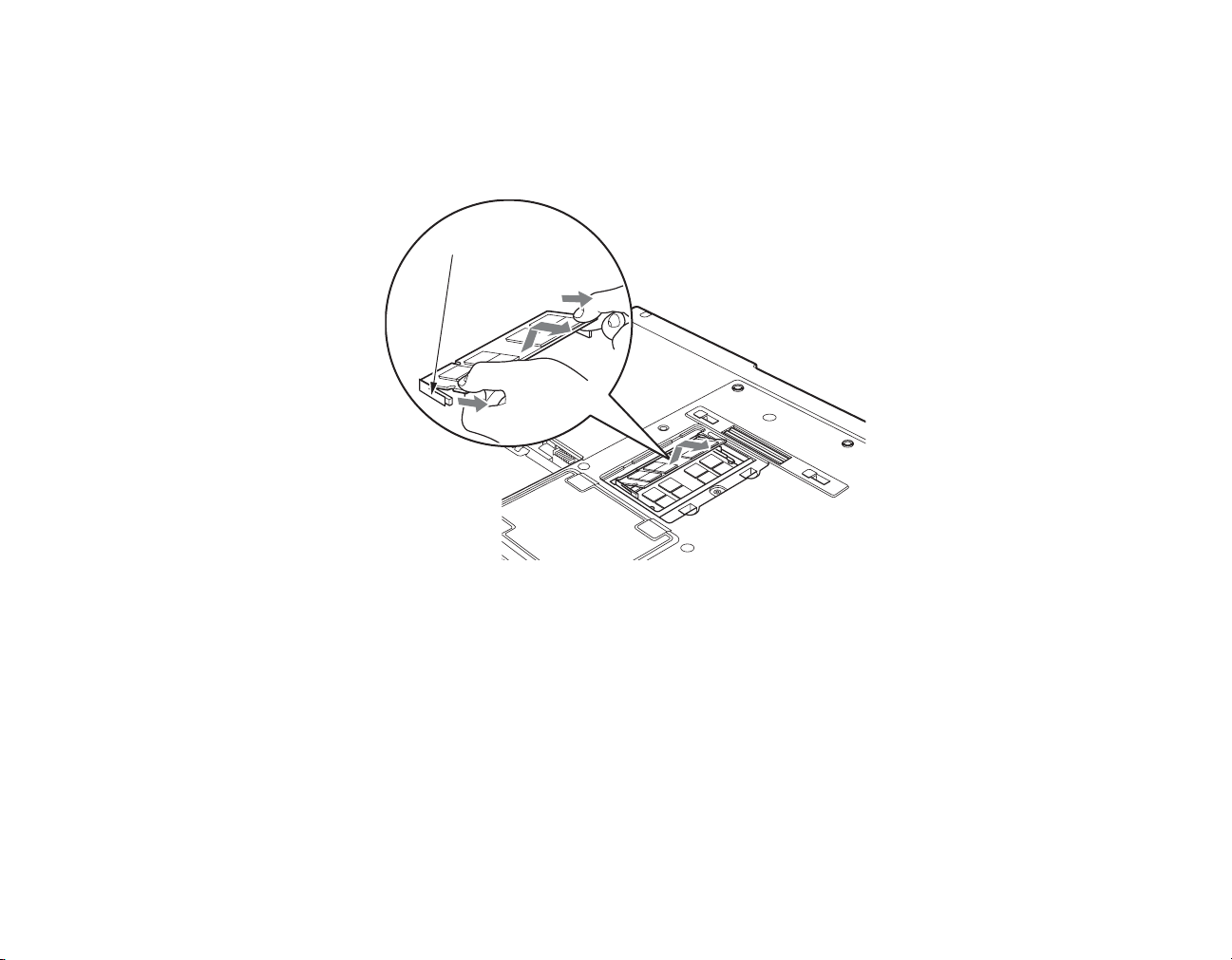

Compartiment de mémoire supplémentaire
Votre ordinateur est équipé en usine d’une mémoire vive synchrone dynamique de type 3 à double débit
et à haute vitesse (SDRAM DDR3). Le compartiment de mémoire permet d’augmenter la capacité de
mémoire système de votre ordinateur pour en améliorer les performances globales. Voir « Module de
mémoire additionnelle » en page 87. Normalement, vous ne devriez pas avoir à ouvrir ce compartiment.
22
- Présentation de votre ordinateur LifeBook
Grilles de ventilation
Les grilles permettent à l’air de circuler dans le système afin de refroidir les composants.
Le compartiment de batterie contient la batterie interne au lithium-ion. Le couvercle de cette baie peut être
ouvert pour enlever la batterie lorsque l’ordinateur doit être entreposé pendant une longue période ou pour
remplacer une batterie à plat par une autre batterie chargée. Voir « Batterie au lithium-ion » en page 66.
Connecteur pour duplicateur de ports
Ce connecteur permet de brancher le duplicateur de ports en option sur votre ordinateur portable.
Filtre anti-poussière
Le filtre anti-poussière sert à protéger votre système contre les intrusions de poussières. Voir « Nettoyage
du filtre anti-poussière » en page 135.
23
- Présentation de votre ordinateur LifeBook
Alimentation
Adaptateur secteur
Batterie
Identifiant
en cours
Niveau de charge
de la batterie
Tableau de voyants d’état
Le tableau de voyants d’état contient des symboles correspondant à divers composants de votre ordinateur
LifeBook Fujitsu. Ces symboles vous renseignent sur le fonctionnement des composants correspondants.
Voyant d’alimentation
Le voyant d’alimentation indique si le système est opérationnel. Ses différents états possibles indiquent le
mode de fonctionnement actuel de l’ordinateur.
• Allumé en continu : l’ordinateur portable LifeBook est sous tension et prêt à être utilisé.
Voyant
Batterie Charge
Voyant d’émission
radio sans fil
d’accès
au disque
dur/lecteur
optique
Accès à la carte PC Card
(Fente pour carte PC Card)
Figure 7. Tableau de voyants d’état
24
Verr num
Verr maj
Verr défil
Sécurité
• Clignotant : L’ordinateur portable est en mode veille.
• Éteint : Le système est en mode de veille prolongée ou hors tension.
Voyant d’adaptateur c.a.
Indique que l’ordinateur est alimenté par l’adaptateur secteur (c.a.), l’adaptateur auto/avion ou la(les)
batterie(s). Cette icône peut être affichée de deux manières pour indiquer la source d’alimentation de votre
ordinateur portable.
• Allumé : l’un des adaptateurs est en cours d’utilisation.
Les deux indicateurs de niveau de charge permettent
de savoir si la batterie principale et/ou la deuxième
batterie en option sont installées (Batterie 1 : batterie
au lithium-ion principale ; Batterie 2 : deuxième
batterie en option installée dans le compartiment
multifonction). En outre, ce symbole indique le
niveau de charge disponible pour chaque batterie
installée. Ce symbole est affiché uniquement pour
les batteries installées dans votre ordinateur
LifeBook.
25
76 %–100 %
76 %–100 %
51 %–75 %
26 %–50 %
11 %–25 %
Avertissement de
batterie faible < 11 %
Batterie très faible
ou épuisée
Batterie court-circuitée
Loading...
+ 186 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
