Fujitsu E22W-6 User manual [de]

LCD Monitor

Copyright © Fujitsu Technology Solutions GmbH 2012

VESA, DDC and DPMS are registered trademarks of Video Electronics Standards
Association.

All other trademarks used in this document are trademarks or registered trademarks of their
respective owners and are recognised as being protected.

All rights, including rights of translation, reproduction by printing, copying or similar methods,
even of parts are reserved.

Offenders will be liable for damages.

All rights, including rights created by patent grant or registration of a utility model or design,
are reserved.

Delivery subject to availability. Right of technical modification reserved.

Inhalt

Inhalt

Einleitung ............................................................................................................................................ 1

Zielgruppe............................................................................................................................................. 1

Darstellungsmittel................................................................................................................................. 1

Weitere Informationen .......................................................................................................................... 1

Wichtige Hinweise .............................................................................................................................. 2

Sicherheitshinweise.............................................................................................................................. 2

Netzleitung............................................................................................................................................ 3

Transport .............................................................................................................................................. 3

Reinigung ............................................................................................................................................. 4

Überprüfen der Lieferung ..................................................................................................................... 4

Anschließen des Bildschirms............................................................................................................ 5

Leitungen an den Bildschirm anschließen............................................................................................ 5

Leitungen an den Computer anschließen............................................................................................. 5

Bedienen des Bildschirms................................................................................................................. 6

Neigung einstellen................................................................................................................................ 6

Bildschirm ein-/ausschalten.................................................................................................................. 6

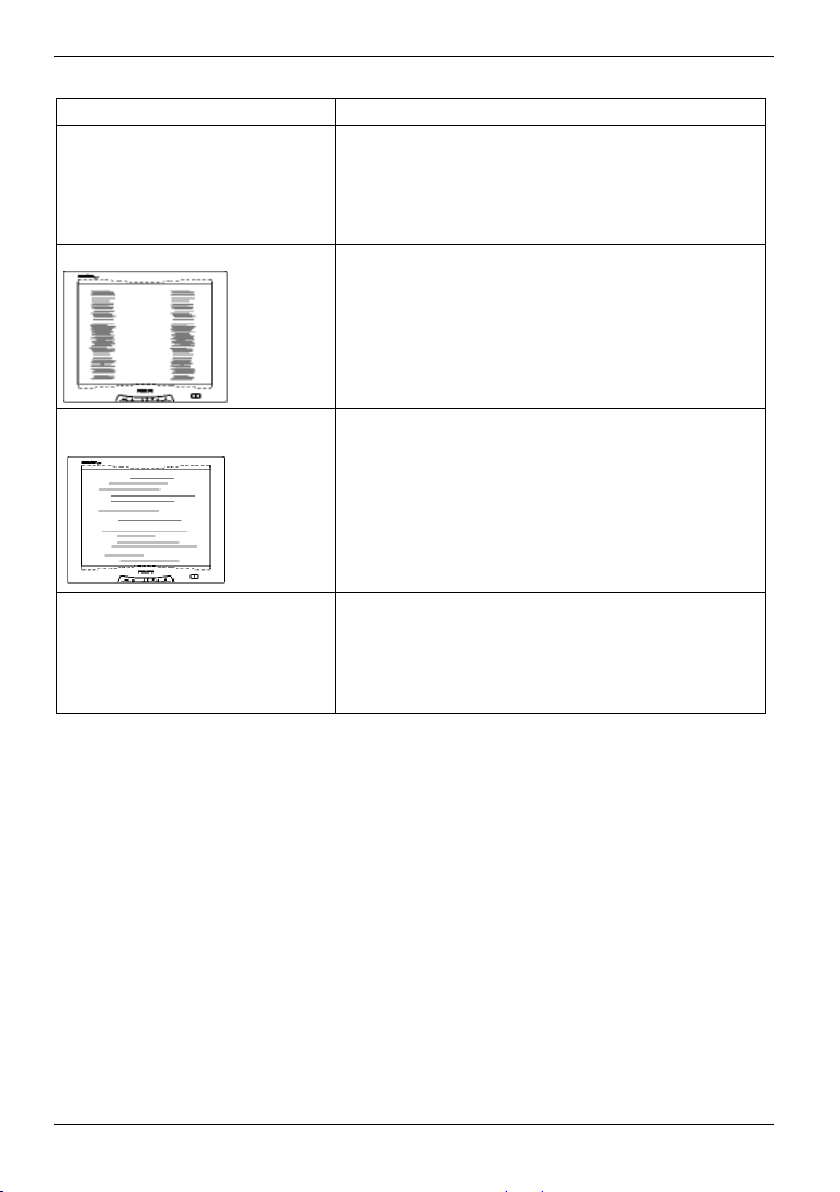

Fehlerbehandlung................................................................................................................................. 7

Erläuterungen zur Norm ISO 9241-3 ................................................................................................. 9

Helle oder dunkle Bildpunkte................................................................................................................ 9

Fujitsu Technology Solutions

Inhalt

Fujitsu Technology Solutions

Einleitung

Einleitung

In diesem Handbuch finden Sie wichtige Informationen, die Sie für die Inbetriebnahme Ihres LCD­Bildschirms benötigen.

Der LCD-Bildschirm wird vom PC angesteuert. Für die Einstellung der Modi (Auflösung und
Bildwiederholfrequenz) ist die Grafikkarte bzw. die zugehörige Treiber-Software zuständig.

Wenn Sie den Bildschirm das erste Mal in Betrieb nehmen, sollten Sie die Bildschirmanzeige optimal
an die verwendete Grafikkarte anpassen und Ihren Bedürfnissen entsprechend einstellen.

Zielgruppe

Um die beschriebenen Arbeiten auszuführen, müssen Sie kein "Fachmann" sein. Beachten Sie aber
unbedingt die Sicherheitshinweise in der Betriebsanleitung des Computers und in diesem Handbuch!

Bei Problemen wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service Desk.

Darstellungsmittel

In diesem Handbuch werden folgende Darstellungsmittel verwendet.

► kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen.
"Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen.
Diese Schrift kennzeichnet Dateinamen und Menüpunkte.
Diese Schrift stellt Bildschirmausgaben dar.

kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die Funktionsfähigkeit
Ihres Geräts oder die Sicherheit Ihrer Daten gefährdet ist.

!

kennzeichnet zusätzliche Informationen und Tipps.

i

Weitere Informationen

Wie Sie Auflösungen und Bildwiederholfrequenzen einstellen, entnehmen Sie bitte den
Dokumentationen Ihrer Grafikkarte bzw. der dazugehörigen Treiber-Software.

Fujitsu Technology Solutions 1

Wichtige Hinweise

Wichtige Hinweise

In diesem Kapitel finden Sie Sicherheitshinweise, die Sie beim Umgang mit Ihrem
Bildschirm unbedingt beachten müssen.

!

Sicherheitshinweise

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen für Einrichtungen der
Informationstechnik, einschließlich elektrischer Büromaschinen für den Einsatz in Büroumgebung.
Falls Sie Fragen haben, ob Sie das Gerät in der vorgesehenen Umgebung aufstellen können,
wenden Sie sich bitte an Ihre Verkaufsstelle oder an unseren Service Desk.

● Die Display-Oberfläche des LCD-Bildschirms ist druck- und kratzempfindlich. Behandeln Sie
deshalb die Display-Oberfläche vorsichtig, um bleibende Schäden (Newton-Ringe, Kratzer) zu
vermeiden.

● Wenn das Gerät aus kalter Umgebung in den Betriebsraum gebracht wird, kann Betauung
auftreten. Warten Sie, bis das Gerät temperaturangeglichen und absolut trocken ist, bevor Sie
es in Betrieb nehmen.

● Um eine ausreichende Belüftung zu gewährleisten, müssen die Zuluft- und Abluftöffnungen des
Bildschirms unbedingt freigehalten werden.

● Der Bildschirm stellt sich automatisch auf eine Netzspannung im Bereich von 100 V bis 240 V
ein. Stellen Sie sicher, dass die örtliche Netzspannung diesen Bereich weder unter- noch
überschreitet.

● Stellen Sie sicher, dass die Steckdose am Bildschirm oder die Schutzkontakt-Steckdose der
Hausinstallation frei zugänglich ist.

● Der Ein-/Ausschalter trennt das Gerät nicht von der Netzspannung. Zur vollständigen Trennung
von der Netzspannung müssen Sie den Netzstecker ziehen.

● Der Bildschirm ist mit einer sicherheitsgeprüften Netzleitung ausgestattet.

● Verlegen Sie die Leitungen so, dass sie keine Gefahrenquelle (Stolpergefahr) bilden und nicht

beschädigt werden. Beachten Sie beim Anschließen des Geräts die entsprechenden Hinweise
im Kapitel "

● Wenn Sie eine andere als die mitgelieferte Datenleitung verwenden, achten Sie darauf, dass
die Leitung ausreichend abgeschirmt ist. CE-Konformität sowie eine optimale Bildqualität
werden nur mit der mitgelieferten Datenleitung gewährleistet.

● Während eines Gewitters dürfen Sie Datenübertragungsleitungen weder anschließen noch
lösen.

● Achten Sie darauf, dass keine Gegenstände (z. B. Schmuckkettchen, Büroklammern etc.) oder
Flüssigkeiten in das Innere des Geräts gelangen (Gefahr von elektrischem Schlag,
Kurzschluss).

● Das Gerät ist nicht wasserfest! Tauchen Sie das Gerät nie ins Wasser und schützen Sie es vor
Spritzwasser (Regen, Meerwasser).

● In Notfällen (z. B. bei Beschädigung von Gehäuse, Bedienelementen oder Netzleitung, bei
Eindringen von Flüssigkeiten oder Fremdkörpern) schalten Sie das Gerät sofort aus, ziehen
Sie den Netzstecker und verständigen Sie Ihre Verkaufsstelle oder unseren Service Desk.

Anschließen des Bildschirms".

2 Fujitsu Technology Solutions

Wichtige Hinweise

● Der Bildschirm muss nach den örtlichen Vorschriften über Beseitigung von Sondermüll entsorgt
werden. Die Hintergrundbeleuchtung des Bildschirms ist quecksilberhaltig. Bei Handhabung
und Entsorgung sind die für Leuchtstoffröhren geltenden Sicherheitsbestimmungen zu
beachten.

● Reparaturen am Gerät dürfen nur von autorisiertem Fachpersonal durchgeführt werden. Durch
unbefugtes Öffnen und unsachgemäße Reparaturen können erhebliche Gefahren für den
Benutzer entstehen (elektrischer Schlag, Brandgefahr).

● Setzen Sie einen Bildschirmschoner mit bewegten Bildern ein und aktivieren Sie das Power-
Management für Ihren Bildschirm, um ein "Einbrennen" von Standbildern zu vermeiden.

● Der Bildschirm darf nur im Breitformat (0° Landscape-Modus) betrieben werden. Eine Drehung
bei Montage von Schwenkarm oder Wandhalterung ist nicht zulässig.

● Heben Sie dieses Handbuch zusammen mit dem Gerät auf. Wenn Sie das Gerät an Dritte
weitergeben, geben Sie bitte auch dieses Handbuch weiter.

● Wir empfehlen Ihnen, das Gerät auf eine rutschfeste und unempfindliche Unterlage zu stellen.
Bei der Vielfalt der bei Möbeln verwendeten Beschichtungen und Lacke ist es nicht auszu­schließen, dass die Gerätefüße Schäden auf der Stellfläche verursachen.

Netzleitung

Verwenden Sie die mitgelieferte Leitung, um sicheren Betrieb zu gewährleisten. Wenn es notwendig
ist, die ursprünglich mitgelieferte Leitung zu ersetzen, sind die folgenden Richtlinien unbedingt zu
beachten.

● Stecker und Buchse der Netzleitung müssen den Vorschriften von IEC60320/CEE-22
entsprechen.

● Die Leitung muss den VDE- bzw. HAR-Bestimmungen entsprechen. Das VDE- bzw. HAR-
Zeichen ist auf der Kabelaußenhülle zu finden.

● Für Geräte, die auf Schreibtischen, Tischen etc. aufgestellt werden, ist die Verwendung von
Netzleitungsausführungen SVT bzw. SJT zulässig.

● Bei der Auswahl der Leitung ist der für das Gerät erforderliche Nennstrom zu beachten.

● Falls notwendig, ersetzen Sie die ursprünglich mitgelieferte Netzleitung durch eine

landesübliche 3-polige Netzleitung mit Schutzkontakt.

Transport

● Transportieren Sie den Bildschirm vorsichtig und nur in der Originalverpackung oder einer
anderen geeigneten Verpackung, die Schutz gegen Stoß und Schlag gewährt.

● Der LCD-Bildschirm darf keinesfalls herunterfallen (Glasbruchgefahr).

Fujitsu Technology Solutions 3

Wichtige Hinweise

Reinigung

● Ziehen Sie den Netzstecker, bevor Sie den Bildschirm reinigen.

● Der Gehäuseinnenraum darf nur von einem Servicetechniker gereinigt werden.

● Verwenden Sie für die Reinigung kein Scheuerpulver und keine Kunststoff lösenden

Reinigungsmittel.

● Lassen Sie keine Flüssigkeit in das Innere des Geräts dringen.

● Achten Sie darauf, dass die Lüftungsschlitze am Bildschirm frei bleiben.

● Reinigen Sie die druck- und kratzempfindliche Display-Oberfläche des LCD-Bildschirms nur mit

einem weichen, leicht angefeuchteten Tuch.

Zur Reinigung der Gehäuseoberfläche des Bildschirms ist ein trockenes Tuch ausreichend. Bei
starker Verschmutzung kann ein feuchtes Tuch verwendet werden, das in Wasser mit mildem
Spülmittel getaucht und gut ausgewrungen wurde.

Überprüfen der Lieferung

Die Display-Oberfläche des LCD-Bildschirms ist druck- und kratzempfindlich. Bitte fassen
Sie das Gerät deshalb grundsätzlich nur am Gehäuse an.

!

► Packen Sie alle Teile aus.
► Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden.
► Prüfen Sie, ob die Lieferung mit den Angaben auf dem Lieferschein übereinstimmt.

Zur vollständigen Lieferung des LCD-Bildschirms gehören:
– ein Bildschirm
– Datenleitung
– eine Netzleitung
– ein Garantieheft
– dieses Handbuch "Erste Schritte"

Wenn Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Lieferschein
feststellen, informieren Sie unverzüglich Ihre Verkaufsstelle!

Wir empfehlen Ihnen, die Originalverpackung des Geräts nicht wegzuwerfen. Bewahren
Sie die Originalverpackung für einen eventuellen Transport auf.

i

4 Fujitsu Technology Solutions

Anschließen des Bildschirms

Anschließen des Bildschirms

Beachten Sie die Sicherheitshinweise im Kapitel "

!

CE-Konformität sowie eine optimale Bildqualität werden nur mit der mitgelieferten
Datenleitung gewährleistet.

Die Öffnungen für die Zu- und Abluft dürfen nicht verdeckt werden!
Der Netzstecker des Computers muss gezogen sein!

► Stellen Sie sicher, dass der Bildschirm und der Computer ausgeschaltet sind.

Wichtige Hinweise".

Leitungen an den Bildschirm anschließen

► Wenn die Datenleitung nicht fest mit dem Bildschirm verbunden ist:

Stecken Sie einen Stecker der Datenleitung an die D-SUB-Anschlussbuchse des Bildschirms
und sichern Sie die Steckverbindung durch Anziehen der Sicherungsschrauben.

► Stecken Sie die mitgelieferte Netzleitung an die Netzanschlussbuchse des Bildschirms.

Leitungen an den Computer anschließen

Informationen über die Anschlüsse und Schnittstellen des Computers finden Sie in der
Betriebsanleitung Ihres Computers.

► Stecken Sie die Datenleitung an den (aktiven) Bildschirmanschluss des Computers und sichern

► Stecken Sie den Stecker der mitgelieferten Netzleitung in eine ordnungsgemäß geerdete

► Stecken Sie den Netzstecker des Computers in eine ordnungsgemäß geerdete Schutzkontakt-

Wenn Ihr Computer zwei Bildschirmanschlüsse hat (Bildschirm-Controller "onboard" und
separate Grafikkarte), so ist im Allgemeinen der Bildschirmanschluss der separaten

i

Grafikkarte aktiv.

Sie die Steckverbindung durch Anziehen der Sicherungsschrauben.

Schutzkontakt-Steckdose und achten Sie auf sichere Steckverbindung.

Steckdose.

Wenn Sie den Bildschirm das erste Mal in Betrieb nehmen, sollten Sie die passenden
Grafiktreiber für Ihre Anwendungsprogramme installieren. Informationen dazu finden Sie in

i

der Dokumentation Ihrer Grafikkarte bzw. der dazugehörigen Treiber-Software.

Fujitsu Technology Solutions 5

Bedienen des Bildschirms

Bedienen des Bildschirms

Beachten Sie bei der Aufstellung von Bildschirmen mit glänzender Blende, dass die
Blende störende Reflektionen von umgebenden Lichtquellen und hellen Oberflächen

i

verursachen kann.

Neigung einstellen

Der Bildschirm kann in seiner Neigung nach vorn und nach hinten aus seiner senkrechten Stellung
verstellt werden.

► Fassen Sie den Bildschirm mit beiden Händen am rechten und linken Gehäuserand und

bewegen Sie ihn in die gewünschte Neigung.

Bildschirm ein-/ausschalten

Zum Ein- und Ausschalten des Bildschirms dient der Ein-/Ausschalter.
Die Netzanzeige leuchtet grün oder blau, wenn der Bildschirm und der Computer eingeschaltet sind.

Die Netzanzeige leuchtet orange, wenn der Bildschirm kein Videosignal erhält bzw. sich im
Energiesparmodus befindet. Die Netzanzeige erlischt, wenn der Bildschirm ausgeschaltet ist.

Bitte beachten Sie beim Einschalten des Computer-Systems die folgende Einschaltreihenfolge:

► Schalten Sie zuerst mit dem Ein-/Ausschalter den LCD-Bildschirm ein.
► Schalten Sie dann den Computer ein.

6 Fujitsu Technology Solutions

Bedienen des Bildschirms

Fehlerbehandlung

Bei Auftreten eines Fehlers überprüfen Sie zunächst die im Folgenden genannten Punkte. Falls das
Fehlerbild dadurch noch nicht beseitigt wurde, sollte der Bildschirm nach Möglichkeit an einem
anderen Computer geprüft werden.

Wenn Sie das Problem nicht lösen können, verständigen Sie bitte unseren Service Desk.

Haben Sie dieses Problem? Überprüfen Sie die genannten Punkte:

Keine Bildschirmanzeige
(Netzanzeige leuchtet nicht)

Keine Bildschirmanzeige
(Netzanzeige leuchtet)

Meldung:
e.g.

No Video Input

Or

No Signal

Meldung:
e.g.

This is 85 Hz overdrive.

Change computer display
input to ….. x ….. at
60 Hz.

or

Frequency out of range

Please change the display
mode to …….

Bildposition nicht korrekt Der Bildschirm erkennt eine noch nicht eingestellte

► Prüfen Sie, ob der Bildschirm eingeschaltet ist.
► Prüfen Sie, ob die Netzleitung des Bildschirms richtig

gesteckt ist.

► Prüfen Sie, ob der Computer eingeschaltet ist.
► Prüfen Sie, ob der Computer eingeschaltet ist.
► Prüfen Sie, ob die Datenleitung des Bildschirms fest

mit dem Bildschirmanschluss des Computers
verschraubt ist.

► Drücken Sie eine beliebige Taste der Computer-

Tastatur - eventuell ist der Computer im
Energiesparmodus.

► Verändern Sie die Helligkeit und/oder den Kontrast,

bis Sie ein Bild erhalten.

► Prüfen Sie, ob die Datenleitung des Bildschirms fest

mit dem Bildschirmanschluss des Computers
verschraubt ist.

► Prüfen Sie, ob der Computer eingeschaltet ist.

Das Eingangssignal (Horizontalfrequenz und
Bildwiederholfrequenz) entspricht nicht den technischen
Daten des Bildschirms.

► Stellen Sie mit Hilfe der Computer-Software gültige

Frequenzen ein (siehe Dokumentation Ihres
Computers oder Ihrer Grafikkarte).

► Stellen Sie mit Hilfe der Computer-Software eine

gültige Auflösung ein (siehe Dokumentation Ihres
Computers oder Ihrer Grafikkarte).

Betriebsart.
► Führen Sie die Selbstjustage des Bildschirms durch

(mit der Taste AUTO - falls vorhanden - oder über
das OSD-Menü).

► Stellen Sie die Bildlage über das OSD-Menü richtig

ein.

Fujitsu Technology Solutions 7

Bedienen des Bildschirms

Haben Sie dieses Problem? Überprüfen Sie die genannten Punkte:

Bild zittert ► Prüfen Sie, ob die Datenleitung des Bildschirms fest

Bildstörungen (vertikale Streifen)

Bildstörungen
(horizontale Streifen, Grießeln)

Bild zu hell oder zu dunkel

mit dem Bildschirmanschluss des Computers
verschraubt ist.

► Führen Sie die Selbstjustage des Bildschirms durch

(mit der Taste AUTO - falls vorhanden - oder über
das OSD-Menü).

► Führen Sie die Selbstjustage des Bildschirms durch

(mit der Taste AUTO - falls vorhanden - oder über
das OSD-Menü).

► Führen Sie die Selbstjustage des Bildschirms durch

(mit der Taste AUTO - falls vorhanden - oder über
das OSD-Menü).

► Führen Sie die Selbstjustage des Bildschirms durch

(mit der Taste AUTO - falls vorhanden - oder über
das OSD-Menü).

► Stellen Sie Kontrast und Helligkeit über das OSD-

Menü richtig ein, falls die Selbstjustage kein
befriedigendes Ergebnis liefert.

8 Fujitsu Technology Solutions

Erläuterungen zur Norm ISO 9241-3

Erläuterungen zur Norm ISO 9241-3

Helle oder dunkle Bildpunkte

Nach dem heutigen Stand der Produktionstechnik kann eine absolut fehlerfreie Bildschirmanzeige
nicht garantiert werden. Es können abhängig von der Gesamtanzahl der Pixel (Auflösung) einige
wenige konstant helle oder dunkle Pixel (Bildelemente) oder Subpixel (Bildpunkte) vorhanden sein.

Pixel
(= Bildelement)

Subpixel
(= Bildpunkt)

Die maximal zulässige Anzahl solcher fehlerhaften Pixel wird durch die internationale Norm
ISO 9241-3 festgelegt.

Die LCD Monitore von Fujitsu halten bei niedrigen Auflösungen die Klasse II und bei Auflösungen
von 1680 x 1050 (1764000 Pixel) und höher die Klasse I nach der Norm ISO 9241-3 ein.

Beispiele:
Ein Flachbildschirm mit der Auflösung 1280 x 1024 hat 1280 x 1024 = 1310720 Pixel. Jedes Pixel

besteht aus drei Subpixeln (Rot, Grün und Blau), sodass sich ca. 3.9 Millionen Subpixel ergeben.
Laut ISO 9241-3 (Klasse II) dürfen maximal 3 helle und 3 dunkle Pixel und zusätzlich 7 helle oder
13 dunkle Subpixel oder ein entsprechender Mix defekt sein (1 helles Subpixel zählt wie zwei dunkle
Subpixel).

Ein Flachbildschirm mit der Auflösung 1920 x 1080 hat 1920 x 1080 = 2073600 Pixel. Jedes Pixel
besteht aus drei Subpixeln (Rot, Grün und Blau), sodass sich ca. 6,2 Millionen Subpixel ergeben.
Laut ISO 9241-3 (Klasse I) dürfen maximal 2 helle und 2 dunkle Pixel und zusätzlich 5 helle oder
10 dunkle Subpixel oder ein entsprechender Mix defekt sein (1 helles Subpixel zählt wie zwei dunkle
Subpixel).

Ein Pixel besteht aus 3 Subpixeln, in der Regel Rot, Grün und Blau.
Ein Pixel ist das kleinste Element, das die vollständige Funktionalität der

Anzeige erzeugen kann.
Ein Subpixel ist eine gesondert adressierbare interne Struktur in einem

Pixel (Bildelement), die die Bildelementfunktion erweitert.

Fujitsu Technology Solutions 9

Copyright

Fujitsu Technology Solutions 2012/02

Published by

Fujitsu Technology Solutions GmbH
Mies-van-der-Rohe-Straße 8
80807 München, Germany

Contact

http://ts.fujitsu.com/support

All rights reserved, including intellectual property rights. Technical data subject to modifications and delivery subject to
availability. Any liability that the data and illustrations are complete, actual or correct is excluded. Designations may be
trademarks and/or copyrights of the respective manufacturer, the use of which by third parties for their own purposes may
infringe the rights of such owner. For further information see "http://ts.fujitsu.com/terms_of_use.html"

Bestell Nr.: Fujitsu Technology Solutions: A26361-K333-Z120-1-19, Edition 2
