Fujitsu siemens D2804 Short Description

Mainboard Deutsch, English

Short Description

Mainboard D2804

Sie haben...

...technische Fragen oder Probleme?
Wenden Sie sich bitte an:

• Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle

• unsere Hotline über das Kontaktformular unter

"

http://www.fujitsu-siemens.com/ support/contact/contact.html" oder für Kunden,

die ein einzelnes Mainboard gekauft haben: [phone]

Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden
Sie im Internet: "

http://www.fujitsu-siemens.com/ mainboards"

Are there...

...any technical problems or other questions you need clarified?
Please contact:

• your sales partner or your sales outlet

• our hotline via the contact form at "

www.fujitsu-siemens.com/support/contact/contact.html" ,

or for customers who have purchased an individual mainboard: [phone]

The latest information and update s (e.g. BIOS update) on our mainboards can be
found on the Internet at: "

www.fujitsu-siemens.com/mainboards"

Copyright © Fujitsu Siemens Computers GmbH 2008

Intel, Pentium and Ce leron are registered t radema rks of Intel Corp oration, USA.
Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation.
PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.
All other trademarks referenced are tra demarks of their respective owners,

whose protected rights are acknowledged.
All rights, including rights of translation, reproduction by printing, copying or

similar methods, even of parts are reserved.
Offenders will be liable for damages.
All rights, including rights created by patent grant or registration of a utility model or

design, are reserved. Delivery subject to availability.
Right of technical modification reserved.

Dieses Handbuch wurde erstellt von/This manual was produced by Xerox Global Services

Herausgegeben von/Published by Fujitsu Siemens Computers GmbH

AG 08/08

Ausgabe/Edition 1

Bestell-Nr./Order-No.A26361-D2804-Z110-1-7419

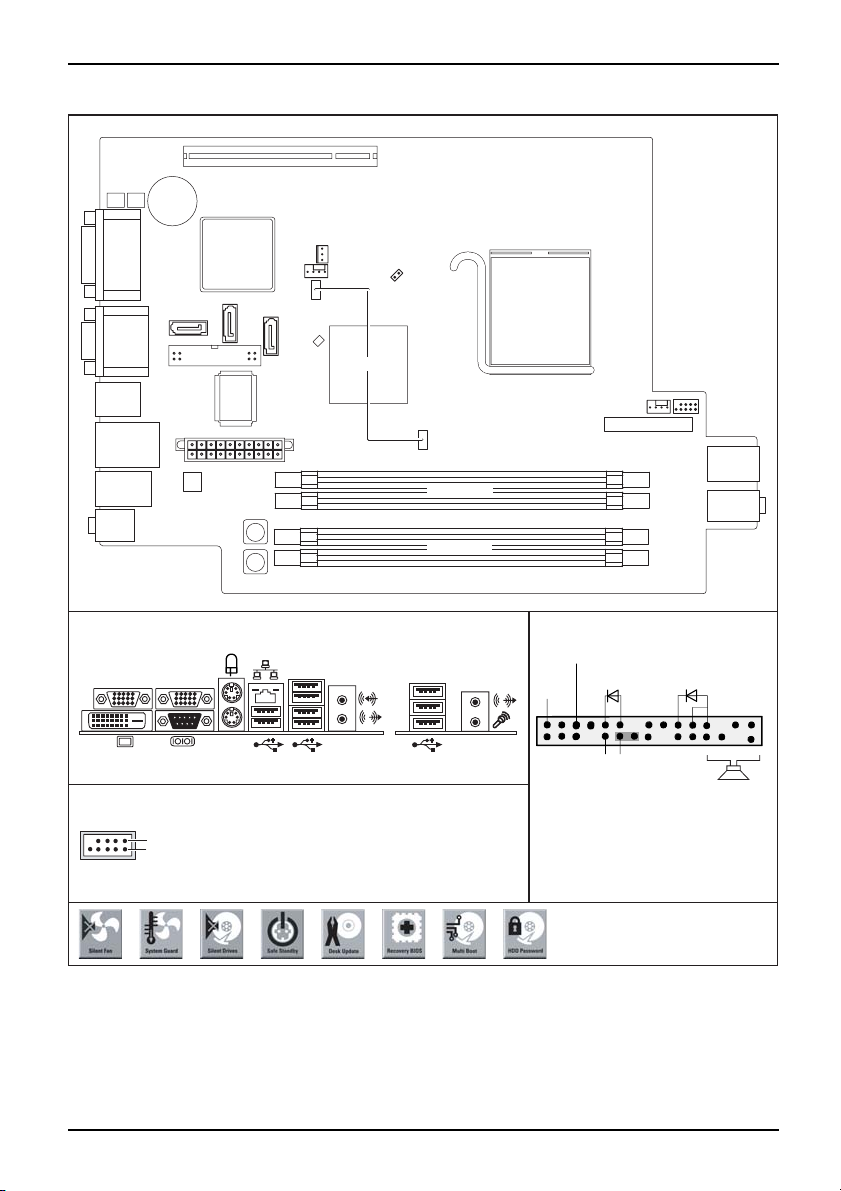

Mainboard D2804 - Internal connecto

rs and slots

COM1 Pin9 Select

COM2 Pin9 Select

Battery

COM2
DVI

SATA 5+1+0

COM1
VGA

PS2

LAN, USB
Port 0;2

USB Port
1;3;6;7

Audio

Parallel Port

Super I/0

Intel- LAN

External connectors rear

ICH10

PCI

Temp.

-Sensor

Power Supply

Intrusion

FAN2

GMCH

TPM

Channel A

Channel B

External connectors
front

CPU
LGA775

Front panel

Power On/Off

Reset

FAN1

1)

HD-LED

Recovery

Frontpanel

1

3

2

4

Power On

LED

+-

USB 9

USB
Port 4;5;8

Audio

2)

1

USB dual channel

1 = Not connected
2 = VCC AUX

1

3 =

2

4 = Data negative Port Y
5 =

Not connected

Not connected

A26361-D2804-Z110-1-7419, edition 1

6 = Data positive Port Y

Not connected

7 =
8 = GND
9 = Key

10 = Not connected

1) Both connector positions possible

2) 2pin or 3pin connector possible

Recovery inserted = The system starts
from floppy and allows a BIOS recovery

A26361-D2804-Z140-1-7619

Mainboard D2804

List of onboard Features D2804

Chipset
Board size

Intel® iQ43

USFF
VGA
DVI
Audio / 8-channel / S/PDIF /-/­Buzzer / int. Speaker Supp ort

-/
LAN 1 Gbit / 100 Mbit/ 10 Mbit / /
LANASF/Aol/WoL/Boot/iAMT /-/ / /
Se rial ATA / ATA / RAID /-/­FireWireTM / USB 2.0 - /

FAN monitored PSU* / CPU FAN(1)/ System (FAN2)/ AUX1 (FAN3)/
AUX2 (FAN4)

FAN controlled PSU* / CPU FAN(1)/ System (FAN2)/ AUX1 (FAN3) /
AUX2 (FAN4)

/ / /-/-

/ / /-/-

TEMPmonitoredCPU/ONB1/ONB2/HDD / / /­SmartCard SystemLock (USB / serial)

/-

Fujitsu Siemens Computers Keyboard Power Button Support

Special onboard features

Silent Fan / Silent F an LT / System Guard / Silent Drives

Recovery BIOS / Desk Update / Multi Boot / Safe Standby

HDD Password / Logo Boot / Intel On Screen Branding

* not supported by standard Power Supplies

Special Features

Green Edition

Silent Fan

Halogen-fr
Independent temperature related processor fan and system fan supervision

and control

ee and lead-reduced product

System Guard View and adjust Silent Fan
Silent Drives

Noise reduction for optical and hard disk drives
Safe Standb y Prevents data loss in S3 (Save-to-RAM)
Recovery BIOS
Desk Upda te
Multi Boot
HDD Passwort

Silent Fan LT

Restores a corrupted BIOS

Simple driver update with DU CD

Comfortable boot from any boot device

Access protection for disk drives

Independent temperature related processor fan and system fan control

D2804

-/

/ / /

/ /

/ /

A26361-D2804-Z110-1-7419, edition 1

Kurzbeschreibung des Mainboards

Kurzbeschreibung des Mainboa

Hinweise zu den Baugruppen

Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten
Gegenstands), bevor Sie mit Baugruppen arbeiten.

• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.

• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.

• Fassen Sie die Baugruppen nur am Rand an.

• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.

Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt.

Besondere Merkmale

Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration
Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale .

In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.
Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard"

auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.

rds

A26361-D2804-Z110-1-7419, Ausgabe 1 Deutsch - 1

Kurzbeschreibung des Mainboards

Anschlüsse und Steckverbinder

Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden
Sie am Anfang des Handbuches.

Die markierten Komponenten und Steckverbinder müssen nich t au f
dem Mainboard vorhanden sein .

Externe Anschlüsse

Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handb uches.

PS/2-Tastaturanschluss, vi

LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa

olett

PS/2-Mausanschluss, grün

Audioeingang (Line in), hel

Audioausgang (Line out), hellgrün VGA, blau

Serielle Schnitts telle, türkis

Die externen USB-Anschlü
bis max. 2 A belastet wer

lblau

sse auf der Rückseite dürfen zusammen

den.

USB – Universal Serial Bus, s

DVI, weiss

chwarz

Grafikcontroller

Typische Auflösung (Farbtiefe bis zu 32 Bit/Pixel) Frequenz

1024 x 768 (empfohlen)
1280 x 1024 (empfohlen)
1600 x 1200 (empfohlen)
1440 x 900 Widescreen TFT (VGA / DVI) x / x
1680 x 1050 Widescreen TFT (VGA / DVI) x / x
1920 x 1200 Widescreen TFT (VGA / DVI) x / x
Weitere Auflösungen sind möglich.

120 Hz
100 Hz

85 Hz

2 - Deutsch A26361-D2804-Z110-1-7419, Ausgabe 1

Kurzbeschreibung des Mainboards

Prozessor ein-/ausbauen

Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von d er Netzspannung
getrennt sein! Nähere Ang aben dazu finden S ie in der Betriebsanleitung Ihres Systems.

Technische Daten

• Sockel LGA775, max. 65W

• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie
im Internet unter: "

Fassen Sie auf keinen Fall die Un terseite des Prozessors an. Schon leichte
Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors
beeinträchtigen oder den Prozessor zerstören. Setzen Sie den Prozessor mit
großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr
empfindlich sind und nicht verbogen werden dürfen.

Sind ein oder mehrere Fed erkontakte verbogen, setzen Sie auf keinen Fall
den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden
Sie sich bitte direkt an Ihren z ust ändigen Händler

www.fujitsu-siemens.com/mainboards".

A26361-D2804-Z110-1-7419, Ausgabe 1 Deutsch - 3

Kurzbeschreibung des Mainboards

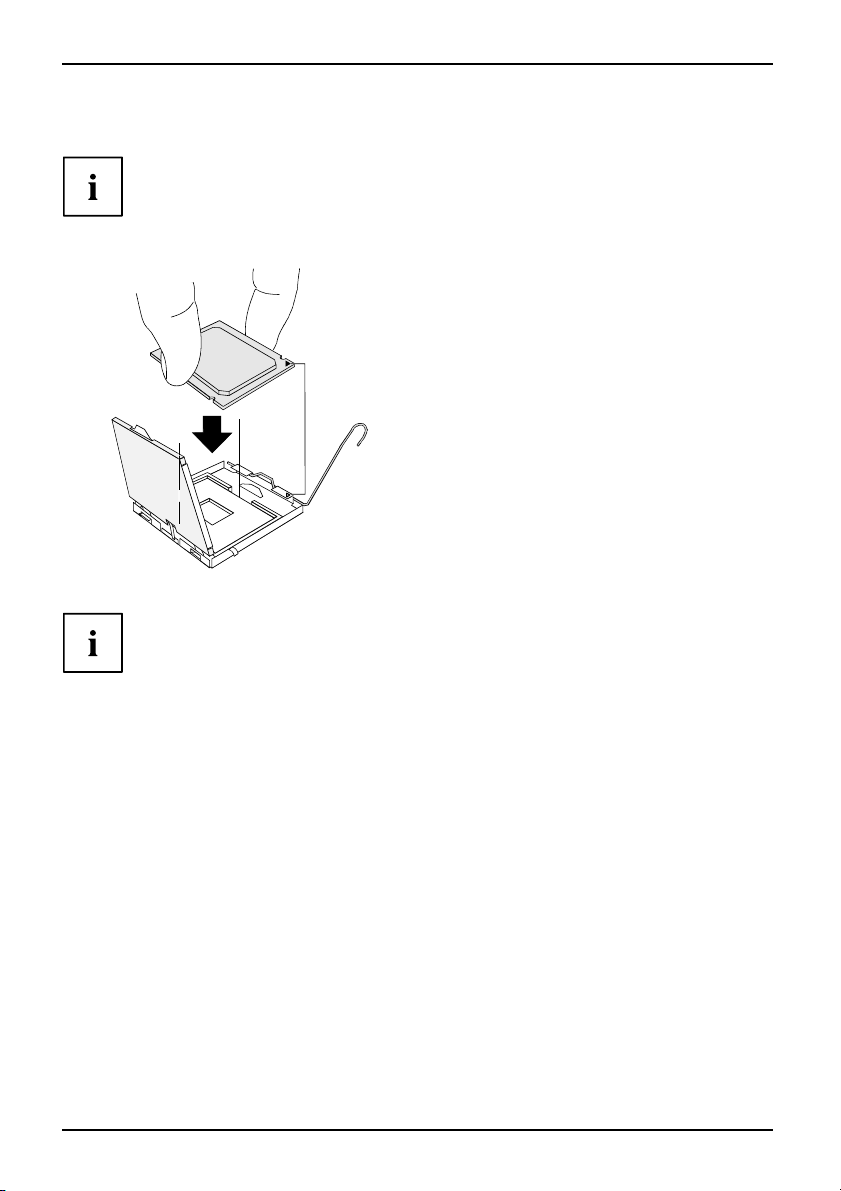

Vorgehensweise

Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe
abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe
von Fujitsu Siemens Computers zurück genommen werden!

b

b

a

► Entfernen Sie den Kühlkörper.
► Drücken Sie auf den Hebel und

haken Sie ihn aus.

► Klappen Sie die Halterung nach oben.
► Halten Sie den Prozessor mit Daumen

und Ze igefinger und stecken Sie ihn
so in den Steckplatz (b), dass die
Markierung des Prozessors mit der
Markierung am Steckplatz von der Lage
her übereinstimmt (a).

► Drücken Sie den Hebel nach unten,

bis er wieder einhakt.

► Entfernen Sie die Schutzklappe und

verwahren Sie diese.

Bitte beachten S
Kühlkörperhalt

► Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den

Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.

► Befestigen Sie d

oder stecken Sie

4 - Deutsch A26361-D2804-Z110-1-7419, Ausgabe 1

ie, da ss je nach verwendetem Kühlkörper unterschiedliche

erungen auf dem Mainboard benötigt werden.

en Kühlkörper - je nach Ausführung - mit vier Schrauben

ihn in die Befestigungen.

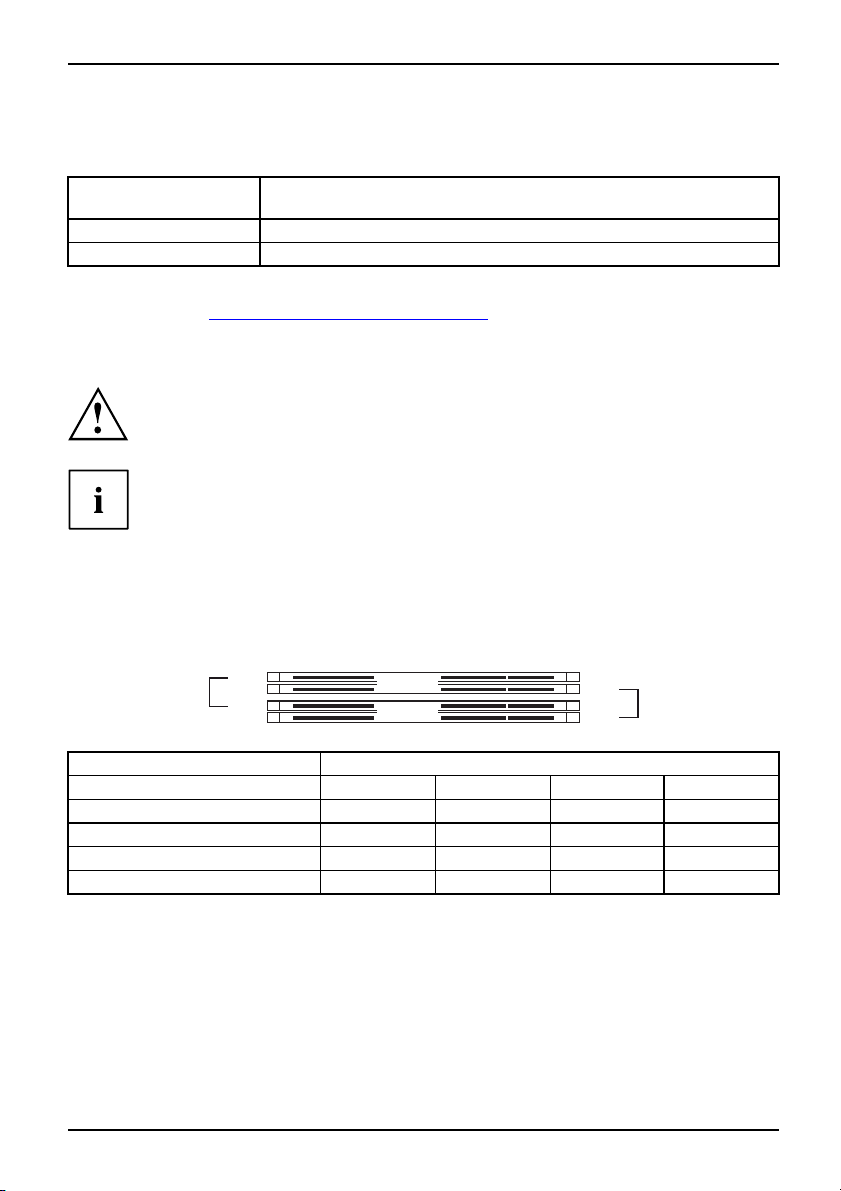

Hauptspeicher ein-/ausbauen

Technische Daten

Technologie

Gesamtgröße 512 MBytes bis 16 GByte

DDR2 667 / 800 ungepufferte DIMM Module 240-Pin; 1,8 V; 64 Bit,
ohne ECC

Kurzbeschreibung des Mainboards

Modulgröße

512, 1024, 2048 oder 4096 M Byte pro Modul

Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie
im Internet unter: "

www.fujitsu-siemens.com/mainboards".

Es muss mindestens ein Speichermodul eingebaut sein. Speichermod ule mit
unterschiedlicher Speicherkapazität können kombiniert werden.

Es dürf en nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.
DDR2-Speichermodule müssen der PC2-5300U- oder PC2-6400U-Spezifikation

entsprechen.

Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,
die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen
Sie die Performancevorteile des Dual-Channel-Mode.

Die maximale Systemperformance ist gegeben, wenn in Channel A und
Channel B identische Speichermodule verwendet werden.

Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.
Bei einer Speicherkonfiguration von 16 Gbyte kann der sichtbare und

benutzbare Hauptspeicher bis auf 15 Gbyte reduziert sein (abhängig
von der Konfiguration des Systems).

slot 4

slot 3

Channel B

Channel A

slot 2

slot 1

Anzahl der gesteckten Speichermodu le

Zu verwe ndender Stec

Channel A, Slot 1
Channel B, Slot 2
Channel A, Slot 3

kplatz

1234

xxxx

xxx

xx

Channel B, Slot 4

x

Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.

A26361-D2804-Z110-1-7419, Ausgabe 1 Deutsch - 5

Kurzbeschreibung des Mainboards

PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes

Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch
"Basisinformationen Mainboard".

Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden
Sie die mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing).
Sollte IRQ Sharing nicht zu umgehen sein, so müssen alle bet eiligten Geräte
und deren Treiber IRQ Sharing unterstützen.

Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch
vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup").

Monofunktionale Erweiterungskarten

PCI-/PCI-Express-Erweiterungskarten benötigen maximal einen Interrupt, der als
PCI-Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen,
können in einen beliebigen Steckplatz eingebaut werden.

Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Brigde

Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D.
Wie viele und welche dieser I nterrupts verwendet werden, entnehmen Sie der
mitgelieferten Dokumentation der Karte.

Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:

On board controller

PCI INT LINE
UHCI USB 1.1

Dev 1A Fn 0
Dev 1A Fn 1
Dev 1D Fn 0

Dev 1D Fn 1

Dev 1A Fn 2

Dev 1D Fn 2

EHCI USB 2.0

Dev 1A Fn 7
Dev 1D Fn 7

SATA #1
SATA #2
SMBus
Intel LAN
HD Audio
Onboard Graphik

1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)

1th

----

2nd

--

3rd

----

4th

------

5th

---

6th

-----

--

x

x

-----

x

-----

----

---

x

x

x

----

x

----

------

------

---

--­x

x

--

---

x
x

-------

---­x

-------

x

---

-

-

­x

6 - Deutsch A26361-D2804-Z110-1-7419, Ausgabe 1

Kurzbeschreibung des Mainboards

Mechanical Slot

PCI INT L INE

1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)

PCI

Slot 1
Slot 2

--

--

D
C

C
D

PCIe x16 ABCD
PCIe X4

x

-------

-

-

BA
AB

----

Verwenden Sie zuerst PCI-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line
verfügen (kein IRQ Sharing). Wenn Sie einen anderen PCI-/PC I-Express-Steckp latz mit IRQ
Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den
anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten
und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen.

-

-

A26361-D2804-Z110-1-7419, Ausgabe 1 Deutsch - 7

Kurzbeschreibung des Mainboards

BIOS-Update

Wann sollt e ein BIOS-Update durchgeführt werd en?

Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität
zu neuen Betriebssystemen, zu neuer Software oder zu neue r Hardware zu gewährleisten.
Außerdem können neue BIOS-Funktionen integriert werden.

Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteh t,
das sich durch neue Treiber oder neue Software nicht beheben lässt.

Wo gibt es BIOS-Updates?

Im Internet unter "

www.fujitsu-siemens.com/mainboards" finden Sie die BIOS-Updates.

Optional-BIOS-Update unter DOS mit startfähiger
BIOS-Update-Diskette – Kurzbeschreibung

► Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC.
► Legen Sie eine leere Diskette (1,44 MByte) ein.
► Führen Sie die Update-Datei aus (z. B. 2461103.EXE).

Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.



► Starten Sie den PC neu.
► Folgen Sie den Bildschirmanweisungen.

oder

► Führen Sie das BIOS-Update mi

t einem bootfähigen USB-Speicher durch.

Detaillierte Informatione
zum "BIOS-Setup" (CD "Drive

n zum BIOS-Update unter DOS finden Sie im Handbuch

rs & Utilities").

BIOS-Update unter Windows mit dem Utility DeskFlash

Ein BIOS-Up date kann mit dem Utility DeskFlash auch direkt unter Windows durchgeführt werden.
DeskFlash befindet sich auf der CD "Drivers & Utilities" (unter Flash BIOS).

Alternativ kann das BIOS über einen bootfäh igen USB-Speicherstick aktualisiert werde n.
Hierzu werden weitergehende Systemkenntnisse (DOS-Boot, Flashtool) vorausgesetzt.

8 - Deutsch A26361-D2804-Z110-1-7419, Ausgabe 1

Brief description of main board

Brief description of mainboar

Information about boards

Be sure to observe the following for boards with ESD:

• You must always discharge static build up (e.g. by touching a grounded object)
before working with the board.

• The equipment and tools you use must be free of static charge.

• Remove the power plug from the mains supply before inserting or removing
boards.

• Always hold boards by their edges.

• Never touch connector pins or conductors on the board.

An overview of the features is provided in the data sheet.

Special features

Your mainboard is available in different configuration levels. Depending on the configuration,
your mainboard will be equipped with or provide suppo rt for c ertain features.

This manual describes the most important properties of this mainboard.
Additional information on mainboards is provided in the manual "Basic information on mainboard"

on the "U ser Documentation" or "OEM Mainboard" CD, or on the Internet.

d

A26361-D2804-Z110-1-7419, edition 1 Eng lish - 1

Brief description of mainboard

Interfaces and connectors

The location of the interfaces and connectors of your mainboard is specified
at the beginning of the manual.

The c omponents and connectors marked are not necessarily p resent on the mainboard.
External ports

The location of the external connections of your mainboard is specified at the beginning of the manual.

PS/2 keyboard port, purple PS/2 mouse port, green

LAN port (RJ-45)

Audio input (Line in), light bl

Audio output (Line out), light green VGA, blue

Serial interfa ce, turquoise

The external USB ports on t
only be loaded up to a maxim

ue

he rear side of the device together must

um of 2 A.

Microphone jack, pink

USB – Universal Serial Bus, bla

DVI, white

ck

Graphics controller

Typical resolution (colour depth up to 32 b its/pixel) Frequency

1024 x 768 (recommended)
1280 x 1024 (recommended)
1600 x 1200 (recommended)
1440x900WidescreenTFT(VGA/DVI) x/x
1680 x 1050 Widescreen TFT (VGA/DVI) x/x
1920 x 1200 Widescreen TFT (VGA/DVI) x/x
Other resolutions are possible.

120 Hz
100 Hz

85 Hz

2 - English A26361-D2804-Z110-1-7419, edition 1

Brief description of main board

Installing/removing the p rocessor

Disconnect the system from the mains voltage before performing any of the tasks
described below. Details are contained in the operating manual of your system.

Technical data

• Base LGA775, max. 65W

• A current list of the processors supported by this mainboard is available on the
Internet at: "

www.fujitsu-siemens.com/mainboards".

Never touch the underside of the processor. Even minor soiling such as grease
from the skin can impair the processor’s operation or destroy th e processor.
Place the processor in the socket with extreme care, as the spring contacts
of the socket are very delicat e and must not be bent.

If one or more spring contacts are bent, on no account insert the processor a s it
may be damaged by doing so. Please contact the responsible vendor.

A26361-D2804-Z110-1-7419, edition 1 Eng lish - 3

Brief description of mainboard

Procedure

The processor socket is covered with a protective cap to protect the spring
contacts. In the event of a warranty claim, the mainboard can only be taken back
by Fujitsu S iemens Computers with the protective cap secured!

b

b

Please note that, depending on the heat sink used, different heat sink
mounts are required on the mainboard.

► Remove the heat sink.
► Press down the lever and unhook it.
► Fold up the frame.
► Hold the processor between your thumb

and index finger and insert it into the socket
(b) s o that the marking of the processor is
aligned with the marking on the socket (a).

► Press the lever downward until it is

a

hooked in again.

► Remove the protective cap and keep it.

► Depending on the configuration v ariant, you must pull a protective foil off the heat sink

or coat the heat sink with heat conducting paste before fitting it.

► Secure the heat sink - depending on the model - with four screws or push it into the mounts.

4 - English A26361-D2804-Z110-1-7419, edition 1

Brief description of main board

Installing/removing main memory

Technical data

Technology

Tota l si z e
Module size 512, 1024, 2048 or 4096 MByte per module

DDR2 667 / 800 unbuffered DIMM modules 240-Pin; 1.8V; 64 Bit, no
ECC

512MByteto16GByte

A current list of the memory m
on the Internet at: "

www.fuj

At least one memory module mu
memory capacities can be com

You may use only unbuffered
DDR2-memory modules must

If you use more than one me
memory modules over bot
performance advantage

Maximum system perform
are used in Channel A and

To simplify equipping
With a memory configurat

may be reduced to 15 Gby

slot 4

slot 3

odules recommended for this mainboard is available

itsu-siemens.com/mainboards".

st be installed. Memory modules with different

bined.

1.8 V memory modules without ECC.
meet the PC2-5300U or PC2-6400U specification.

mory module, make sure to distribute the

h memory channels. By doing this you use the

s of the dual-channel mode.

ance is achieved when identical memory modules

Channel B.

, the slots are colour coded.

ion of 16 Gbytes, the visible an d usable main memory

tes (depending on the system c onfiguration).

Channel B

Channel A

Number of memory modu

slot 2

slot 1

les inserted

Slot to be used 1 2 3 4

Channel A, Slot 1
Channel B, Slot 2
Channel A, Slot 3

xxxx

xxx

xx

Channel B, Slot 4

x

The installation/re

moval is described in the "Basic information on mainboard" manual.

A26361-D2804-Z110-1-7419, edition 1 Eng lish - 5

Brief description of mainboard

PCI bus interrupts - Selecting correct PCI slot

Extensive information on this section is contained in the manual "Basic information on mainboard".

To achieve optimum stability, performance and compatibility, avoid the multiple use
of ISA IRQs or PCI IRQ Lines (IRQ sharing). Should IRQ sharing be unavoidable,
then all involved devices and their drivers must support IRQ sharing.

Which ISA IR Qs are assigned to the PCI IRQ Lines is normally automatically
specified by the BIOS (see "BIOS Setup" description).

Monofunctional expansion cards

PCI/PCI Express expansion cards require a maximum of one interrupt, which is called the PCI
interrupt INT A. Expansion cards that do not require an interrupt can be installed in any desired slot.

Multifunctional expansion cards or expansion cards with integrated PCI-PCI bridge

These expansion cards require up to four PCI interrupts: INT A, INT B, INT C, INT D. How many
and which of these interrupts are used is specified in the documen tation provided with the card.

The assignment of the PCI interrupts to the IRQ Lines is shown in the following table:

On board controller

PCIINTLINE 1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
UHCI USB 1.1

Dev 1A Fn 0
Dev 1A Fn 1
Dev 1D Fn 0

Dev 1D Fn 1

Dev 1A Fn 2

Dev 1D Fn 2

EHCI USB 2 .0

Dev 1A Fn 7
Dev 1D Fn 7

SATA #1
SATA #2
SMBus
Intel LAN
HD Audio
Onboard Graphik

1th

----

2nd

--

3rd

----

4th

------

5th

---

6th

-----

--

x

x

-----

x

-----

----

---

x

x

x

----

x

----

---

---

x

---

------

------

-------

---­x

-------

x

---

x

-

--

x
x

-

­x

6 - English A26361-D2804-Z110-1-7419, edition 1

Brief description of main board

Mechanical slot

PCI INT L INE 1 (A) 2 (B) 3 (C) 4 (D) 5 (E) 6 (F) 7 ( G) 8 (H)
PCI

Slot 1
Slot 2

--

--

D
C

C
D

PCIe x16 ABCD
PCIe X4

x

-------

-

-

BA
AB

----

Use first PCI/PCI Express slots that have a single PCI IRQ Line (no IRQ sharing). If you
must use another PCI/PCI Express slot with IRQ sharing, check whether the expansion card
properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all
cards and components on this PCI I RQ Line m ust also support IRQ sharing.

-

-

A26361-D2804-Z110-1-7419, edition 1 Eng lish - 7

Brief description of mainboard

BIOS Update

WhenshouldaBIOSupdatebecarriedout?

Fujitsu Siemens Computers makes new BIOS versions available to ensure
compatibility with new operating systems, new software or new hardware. In
addition, new BIOS functions can also be integrated.

A BIOS update should also always be carried out when a problem exists that
cannot be solved with new drivers or new software.

Where can I obtain BIOS updates?

The BIOS updates a re available on the Internet at "

www.fujitsu-siemens.com/mainboards".

Optional BIOS update under DOS with bootable
BIOS update floppy disk – brief description

► Download the update file from our website to your PC.
► Insert an empty floppy disk (1.44 Mb yte).
► Run the update file (e.g. 2461103.EXE).

A bootable update floppy disk is created. Lea ve this floppy disk in the drive.



► Restart the PC.
► Follow the instructions on screen.

or

► Perform the BIOS update with a

bootable U SB memory.

Detailed information on the
"BIOS Setup" manual ("Drive

BIOS update under DOS is provided in the

rs & Utilities" CD).

BIOS update under Windows with DeskFlash utility

A BIOS update c an also be per
DeskFlash can be found on th

Alternatively, BIOS can b
system knowledge (DOS-Bo

8 - English A26361-D2804-Z110-1-7419, edition 1

formed directly under Windows with the DeskFlash utility.

e "Drivers & Utilities" CD (under Flash BIOS).

e updated via a bootable USB memory stick. More extensive

ot, Flashtool) is required for this process.
