Mainboard Deutsch, English
Short Description
Mainboard D2764
Page 2
Sie haben...
...technische Fragen oder Probleme?
Wenden Sie sich bitte an:
• Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle
• unsere Hotline über das Kontaktformular unter
"
http://www.fujitsu-siemens.com/ support/contact/contact.html" oder für Kunden,
die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005
Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden
Sie im Internet: "
http://www.fujitsu-siemens.com/ mainboards"
Are there...
...any technical problems or other questions you need clarified?
Please contact:
• your sales partner or your sales outlet
• our hotline via the contact form at "
www.fujitsu-siemens.com/support/contact/contact.html" ,
or for customers who have purchased an individual mainboard: +49(0) 180 3777 005
The latest information and update s (e.g. BIOS update) on our mainboards can be
found on the Internet at: "
www.fujitsu-siemens.com/mainboards"
Page 3
Copyright © Fujitsu Siemens Computers GmbH 2007
Intel, Pentium and Ce leron are registered t radema rks of Intel Corp oration, USA.
Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation.
PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.
All other trademarks referenced are tra demarks of their respective owners,
whose protected rights are acknowledged.
All rights, including rights of translation, reproduction by printing, copying or
similar methods, even of parts are reserved.
Offenders will be liable for damages.
All rights, including rights created by patent grant or registration of a utility model or
design, are reserved. Delivery subject to availability.
Right of technical modification reserved.
Page 4
Dieses Handbuch wurde erstellt von/Th is manual was produced by Xerox Global Services
Herausgegeben von/Published by Fujitsu Siemens Computers GmbH
AG 10/07
Ausgabe/Edition 1
A26361-D2764-Z110-1-7419
*A26361-D2764-Z110-1-7419*
Page 5

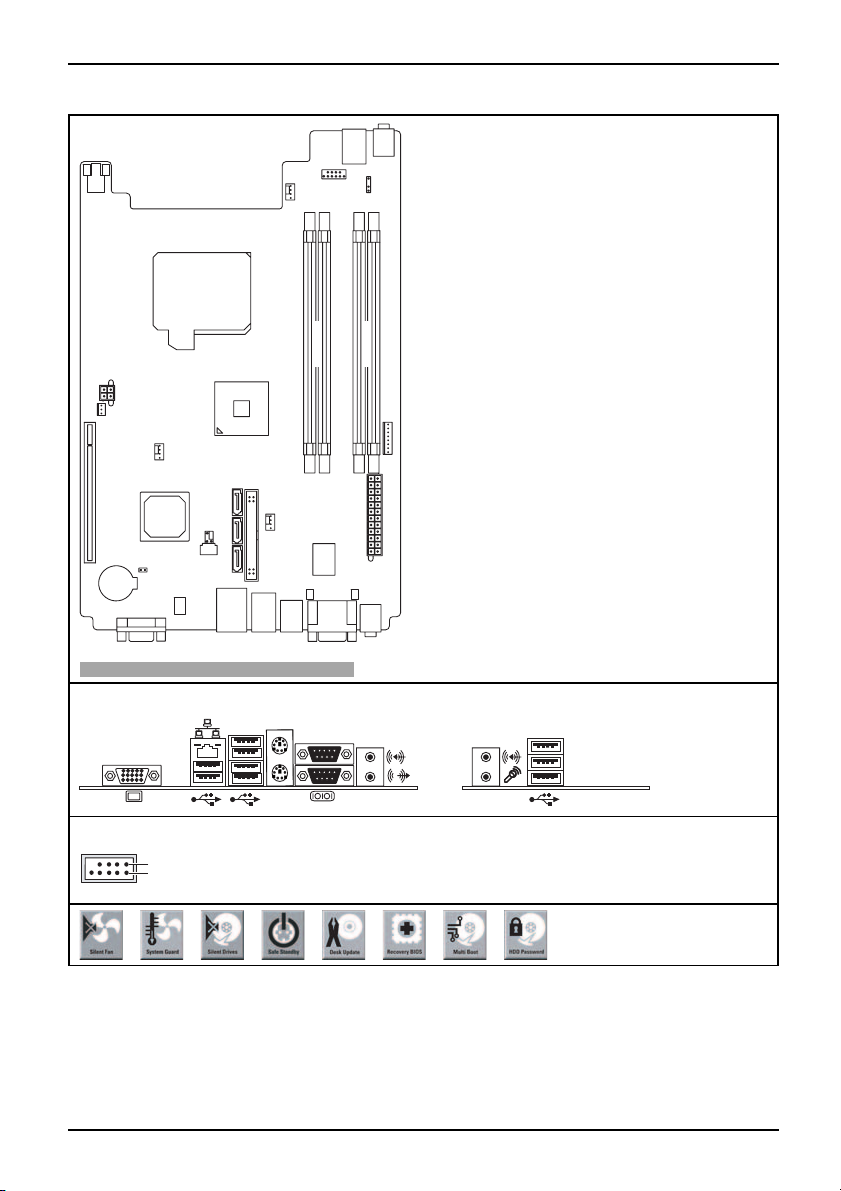

Mainboard D2764 - Internal connecto
LEDs
Power
Button
Additional
power
supply
Fan 1
1
USB
3
Channel A
rs and slots
Speaker
2
4
Channel B
Intrusion
PCI Riser Card
Battery
Fan 2
TPM
Config
Jumper
SPDif
Broadcom-
LAN
SATA 5+1+0
Fan 3
Parallel-Port
Power supply control
Power supply
Optionale Komponenten / Optional components
External connectors rear External connectors front
USB single channel
1
2
1 = VCC C
2 = VCC D
3 = Data negative C
4 = Data negative D
5 = Data positive C
6 = Data positive D
7 = GND
8 = GND
9 = Key
10 = Not connected
A26361-D2764-Z110-1-7419, edition 1
Page 6
Mainboard D2764
Features D2764-A
Chipset
Board size
Intel iQ33 / ICH9
proprietary
VGA
Audio / 8-channel /S/PDIF /-/-
Buzzer / int. Speaker Support
-/
LAN1Gbit/100Mbit/10Mbit / /
LAN ASF /Aol / WoL / Boot /-/ /
SATA / ATA / RAID /-/FireWireTM / USB 2.0 - /
FAN monitored FANPS / FAN1 / FAN2 / FAN3 / FAN4 / / / /FANcontrolledFANPS/FAN1/FAN2/FAN3/FAN4 / / / /TEMP monitored CPU / Inside / System / HDD
/ / /SmartCard SystemLock (USB)
Fujitsu Siemens Computers Keyboard Power Button Support
TPM 1.2
Special Features
Silent Fan / Silent Fan LT / System Guard / Silent Drives
Recovery BIOS / Desk Update / Multi Boot / Safe Standby
HDD Password
Logo Boot / Intel On Screen Branding
Silent Fan
Independent temperature related processor and fan supervision and control
System Guard View and adjust Silent Fan
Silent Drives
Noise reduction for optical and hard disk drives
Safe Standb y Prevents data loss in S3 (save-to-RAM)
Recovery BIOS
Restores a corrupted BIOS
Desk Upda te Simple driver update with DU CD
Multi Boot
HDD Passwort
Comfortable boot from any boot device
Access protection for ATA5/ATAI5 disk drives
Power Supply R e qu irements - for onboard components (worst case)
Source
Main Power Supply
Aux. Power Supply
Vol tag e
+12V
–12V
Maximal variatio n
+/–5%
+ / – 10%
+5V +/–5% 6.0A
+3.3V
+5V
+/ – 5 %
+5 % / -3 %
D2764-A
/-/ /
/ / /
/
Mainboard current
Typical (Maximal)
12 A
0.05 A
0.5 A
2.0 A
A26361-D2764-Z110-1-7419, edition 1
Page 7
Kurzbeschreibung des Mainboards
Kurzbeschreibung des Mainboa
Hinweise zu den Baugruppen
Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:
• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten
Gegenstands), bevor Sie mit Baugruppen arbeiten.
• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
• Fassen Sie die Baugruppen nur am Rand an.
• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt.
Besondere Merkmale
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration
Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale .
In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.
Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard"
auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.
rds
Anschlüsse und Steckverbinder
Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden
Sie am Anfang des Hand buches.
Die markierten Komponenten und Steckverbinder m üssen nicht auf
dem Mainboard vorhanden sein.
Externe Anschlüsse
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.
PS/2-Tastaturanschluss,
(optional)
LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa
Audioeingang (L ine in), h
Audioausgang (Line out), hellgrün VGA, blau
Serielle Schnittstelle, türkis
Die externen USB-Anschlüsse auf der Rückseite dürfen zusammen
bis max. 2 A belastet werden.
A26361-D2764-Z110-1-7419, Ausgabe 1 Deutsch - 1
violett
ellblau
PS/2-Mausanschluss, grün
USB – Universal Serial Bus
(optional)
, schwarz
Page 8
Kurzbeschreibung des Mainboards
Grafikcontroller
• Intel iQ35 oder iQ33
• 256 MByte Video Memory
• Unterstützung von ADD2 Karten (single und dual DVI Adapter Karte)
Auflösung (Farbtiefe bis zu 32 Bit/Pixel) Frequenz
1024 x 768 (empfohlen / max*) 120 / 200 Hz
1280 x 1024 (empfohlen / max*) 100 / 120 H z
1600 x 1200 (empfohlen / max*) 85 / 120 Hz
1440 x 900 Widescreen TFT (VGA / DVI) x / x
1680 x 1050 Widescreen TFT (VGA / DVI) x / x
1920 x 1200 Widescreen TFT (VGA / DVI) x / x
* maximale Bildwiederholrate für die Grafi keinstellung. Die Videoqualität kann
verzerrt ("deteriorated") sein, wenn die Maximaleinstellung verwe ndet wird.
Prozessor ein-/ausbauen
Für alle hier beschriebene n A
getrennt sein! Nähere Angab
rbeiten muss Ihr System vollständig von der Netzspannung
en dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
• Intel® CoreTM2 Duo Exxxx und
MHz Front Side Bus (max. 65 W
• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie
im Internet unter: "
www.fujitsu-siemens.com/mainboards".
Intel® Celeron® 4xx, mit 800 / 1066 / 1333 MHz
) in der Bauform LGA775
Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte
Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors
beeinträchtigen oder den Prozessor zerstören. Setzen Sie den Prozessor mit
großer Sorgfalt in den Steckplatz, da die Federkontakte des Steckplatzes sehr
empfindlich sind und nicht verbogen werden dürfen.
Sind ein oder mehrere F ederkon takt e verbogen, setzen Sie auf keinen Fall
den Prozessor ein, da dieser dadurch beschädigt werden könnte. Wenden
Sie sich bitte direkt an Ihren zuständigen Händler
2 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1
Page 9
Vorgehensweise
Der Steckplatz für Prozessor ist zum Schutz der F ederkontakte mit einer Schutzkappe
abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe
von Fujitsu Siemens Computers zurück genommen werden!
b
b
Kurzbeschreibung des Mainboards
► Entfernen Sie den Kühlkörper.
► Drücken Sie auf den Hebel und
haken Sie ihn aus.
► Klappen Sie die Halterung nach oben.

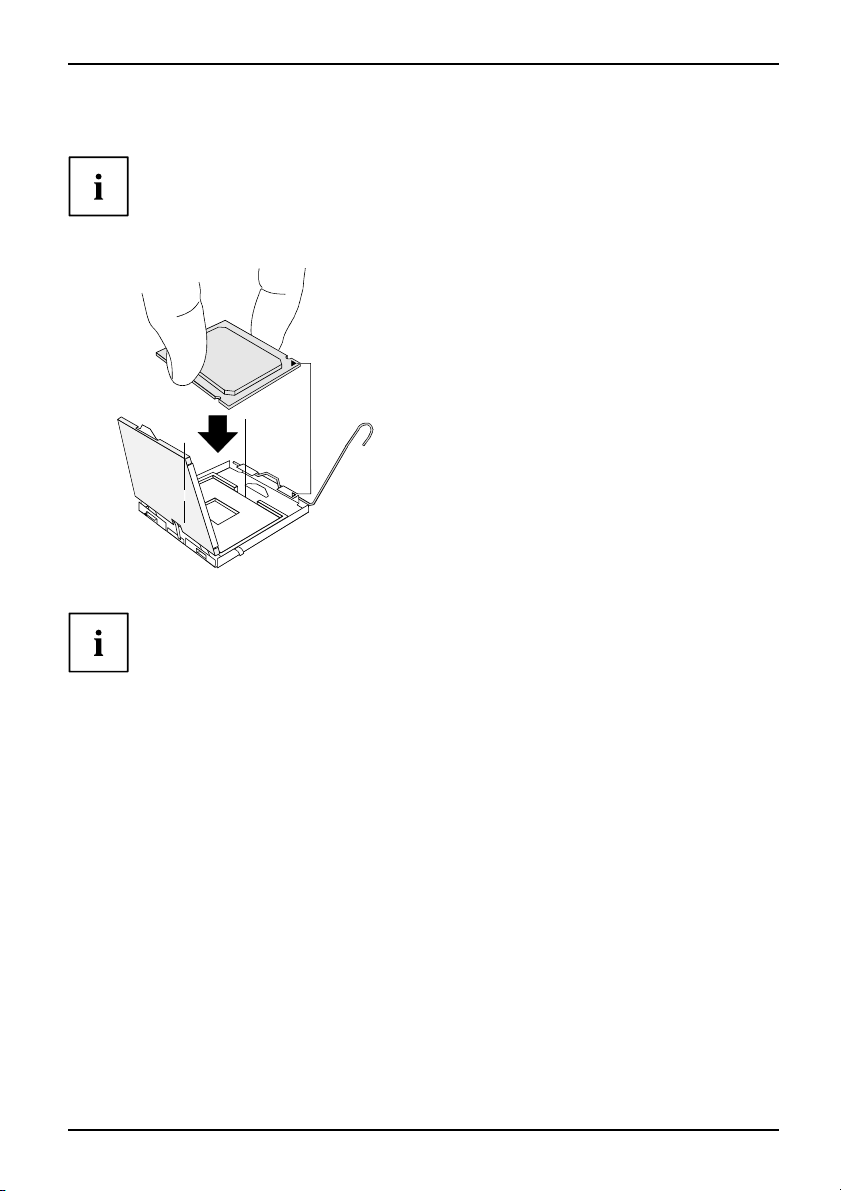

► Halten Sie den Prozessor mit Daumen
und Z eigefin ger und stecken Sie ihn
so in den Steckplatz (b), dass die
Markierung des Prozes s o rs mit der
a
Markierung am Steckplatz von der Lage
her übereinstimmt (a ).
► Drücken Sie den Hebel nach unten,
bis er wieder einhakt.
► Entfernen Sie die Schutzklappe und
verwahren Sie diese.
Bitte beachten S
Kühlkörperhalt
► Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.
► Befestigen Sie d
oder stecken Sie
A26361-D2764-Z110-1-7419, Ausgabe 1 Deutsch - 3
ie, dass je nach verwendetem Kühlkörper untersch iedliche
erungen auf dem Mainboard benötigt werden.
en Kühlkörper - je nach Ausführung - mit vier Schrauben
ihn in die Befestigungen.
Page 10
Kurzbeschreibung des Mainboards

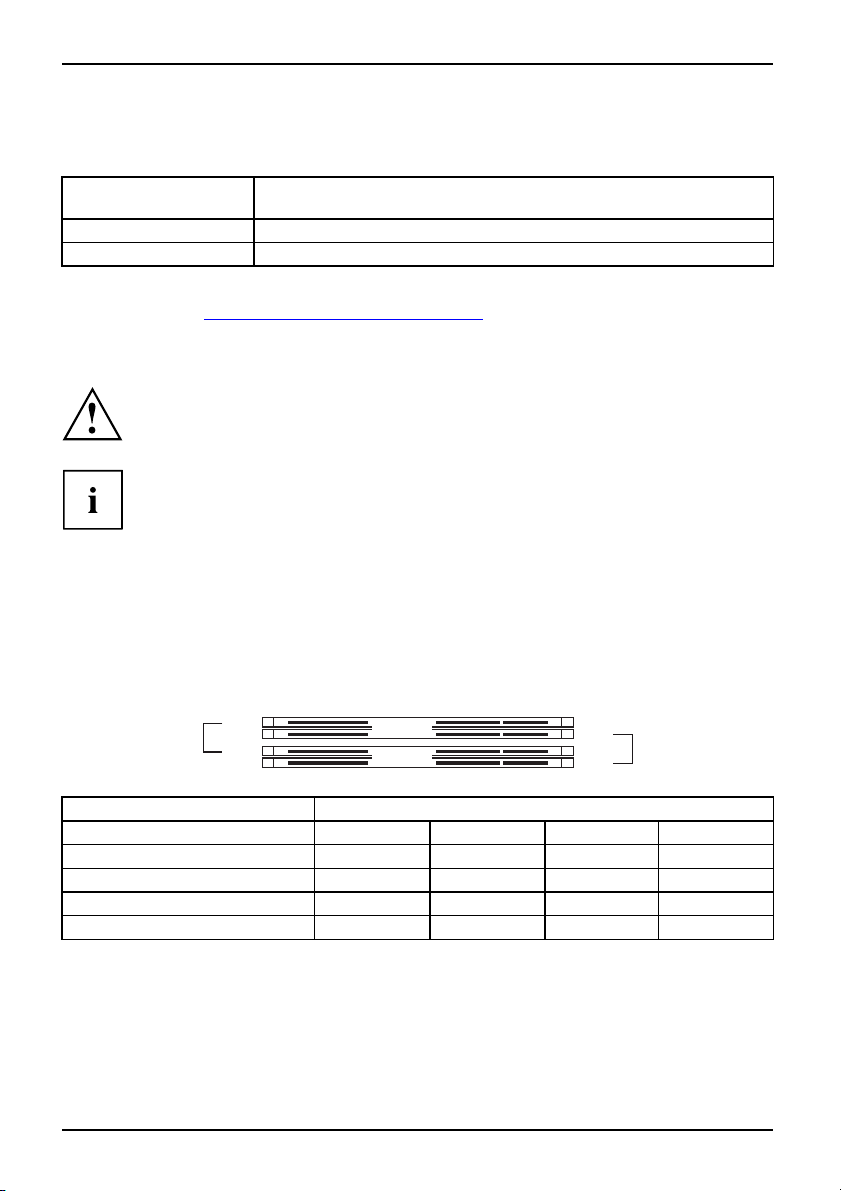

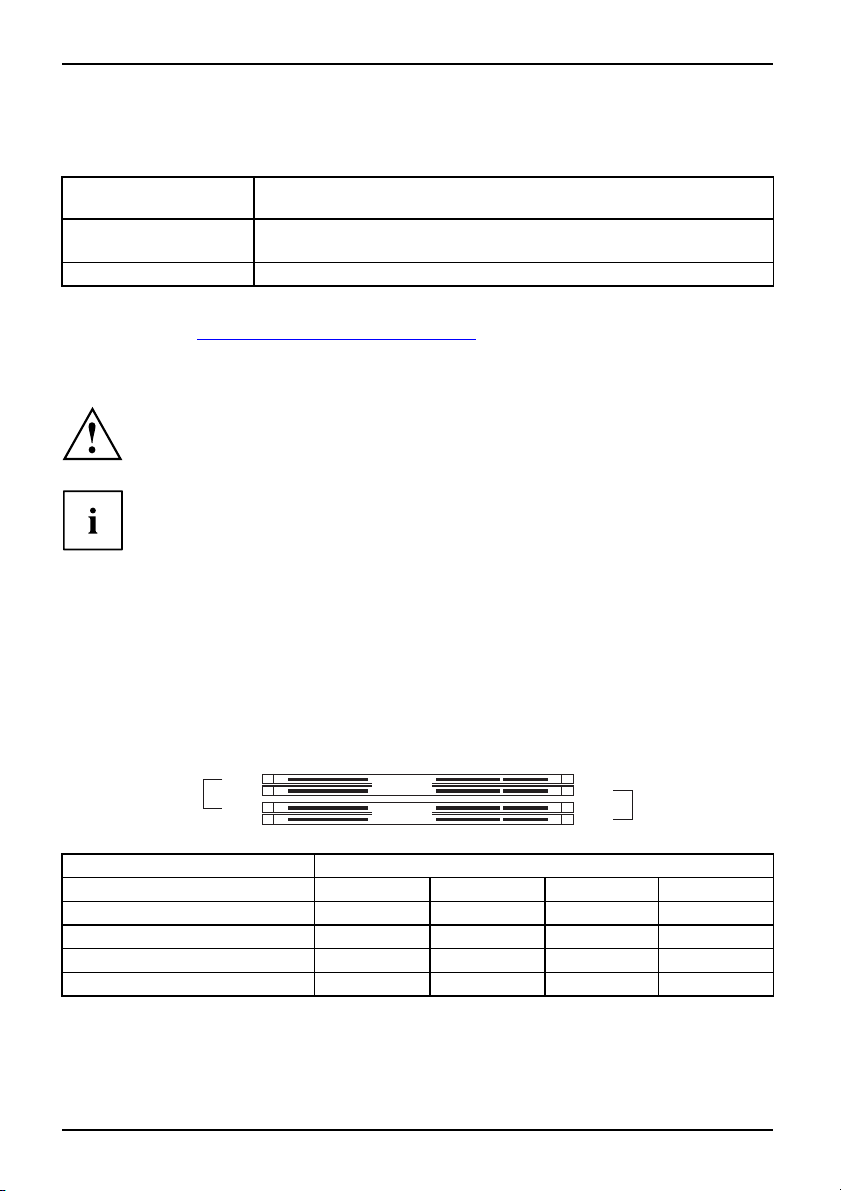

Hauptspeicher e in-/ausbauen
Technische Daten
Technologie
Gesamtgröße 128 MBytes bis 8 GByte DDR2
DDR2 667 / 800 ungepufferte DIMM Module 240-Pin; 1,8 V; 64 Bit,
ohne ECC
Modulgröße
128, 256, 512, 1024 oder 2048 MByte pro Modul
Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie
im Internet unter: "
www.fujitsu-siemens.com/mainboards".
Es muss mindestens ein Speichermodul eingebaut sein. S peiche rmodule mit
unterschiedlicher Speicherkapazität können kombiniert werden.
Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.
DDR2-Speichermodule müssen der PC2-5300U- oder PC2-6400U-Spezifikation
entsprechen.
Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,
die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen
Sie d ie Performancevorteile des Dual-Channel-Mode.
Die maximale Systemperformance ist gegeben, wenn in Channel A und
Channel B die gleiche Speichergröße verwendet wird.
Um die Bestückung zu erleichtern, s ind die Steckplätze (Slots) farbig gekennzeichnet.
Wenn Sie die Speichermodule einstecken, beginnen Sie mit dem Steckplatz,
der am weitesten vom Prozesser entfernt ist (Slot 4).
Um die Bestückung zu erleichtern, sind die Steckplätze (Slots) farbig gekennzeichnet.
Bei einer Speicherkonfigu ration von 8 Gbyte kann der sichtbare und
benutzbare Hauptspeicher bis auf 7 Gbyte reduziert sein (abhängig
von der Konfiguration des Systems).
slot 4
slot 3
Channel B
Channel A
slot 2
slot 1
Anzahl der gesteckten Speichermodule
Zu verwendender St
Channel A, Slot 1
Channel B, Slot 2
Channel A, Slot 3
Channel B, Slot 4
eckplatz
1234
xxxx
xxx
xx
x
Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben.
4 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1
Page 11
Kurzbeschreibung des Mainboards
PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes
Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch
"Basisinformationen Mainboard".
Um optimale Stabilität, Pe rformance und Kompatibilität zu erreichen, vermeiden
Sie die mehrfache Nutzung von ISA IRQ s oder PCI IRQ Lines (IRQ Sharing).
Sollte IRQ S haring nicht zu umgehen sein, so müssen alle beteiligten Geräte
und deren Treiber IRQ Sharing unte rstützen.
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch
vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup").
Monofunktionale Erweiterungskarten
PCI-/PCI-Express-Erweiterungskarten benötigen maximal einen Interrupt, der als
PCI-Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen,
können in einen beliebigen Steckplatz eingebaut werden.
Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Brigde
Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D.
Wie viele und welche dieser Interrupts verwendet werden, entnehmen Sie der
mitgelieferten Dokumentation der Karte.
Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:
On board controller
PCI INT L INE
UHCI USB 1.1
Dev 1A Fn 0
Dev 1A Fn 1
Dev 1D Fn 0
Dev 1D Fn 1
Dev 1A Fn 2
EHCI USB 2.0
Dev 1A Fn 7
Dev 1D Fn 7
SATA #1
SATA #2
SMBus
Intel LAN
1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
1th
----
2nd
--
3rd
-------
4th
------
5th
---
--
x
x
-----
x
-----
x
----
---
x
-------
---
-
x
----
---
--
x
x
x
-----
---x
----
x
-
x
-
A26361-D2764-Z110-1-7419, Ausgabe 1 Deutsch - 5
Page 12
Kurzbeschreibung des Mainboards
Mechanical Slo t
PCI INT LINE
1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
PCI
PCIe x16
PCIe x16
PCIe x1
PCIe x4
Slot 1
Slot 2
Slot 6
-
-
-AB
AB
DA
A
BCDA
C
C
------
AB
C
-
B
B
C
C
D
--
--
-D
D
----
---x
D
----
Verwenden Sie zuerst PCI-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line
verfügen (kein IRQ Sharing). Wenn Sie einen anderen PCI-/PCI-Express-Steckplatz mit IRQ
Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den
anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten
und Komponenten an dieser PCI IRQ Line mü ssen IRQ S haring unterstützen.
-
6 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1
Page 13
Kurzbeschreibung des Mainboards
BIOS-Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität
zu neuen Betriebssystemen, zu neuer Software oder zu ne uer Hardware zu gewährleisten.
Außerdem können neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, we nn ein Problem besteht,
das sich durch neue Treiber oder neue Software nicht beheben lässt.
Wo gibt es BIOS-Updates?
Im Internet unter "
www.fujitsu-siemens.com/mainboards" finden Sie die BIOS-Updates.
BIOS-Update unter DOS mit startfähiger
BIOS-Update-Diskette – Kurzbeschreibung
► Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC.
► Legen Sie eine leere Diskette (1,44 MByte) ein.
► Führen Sie die Update-Datei aus (z. B. 2764103.EXE).
Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
► Starten Sie den PC neu.
► Folgen Sie den Bildschirmanweisungen.
Detaillierte Informationen zum BIOS-Update unter DOS finden Sie im Handbuch
zum "BIOS-Setup" (CD "Drivers & Utilities").
BIOS-Update unter Windows m
it dem
Utility DeskFlash
Ein BIOS-Update kann mit d
DeskFlash befindet sich a u
A26361-D2764-Z110-1-7419, Ausgabe 1 Deutsch - 7
em Utility DeskFlash auch direkt unter Windows durchgeführt werden.
f der CD "Drivers & Utilities" (unter DeskUpdate).
Page 14
Kurzbeschreibung des Mainboards
8 - Deutsch A26361-D2764-Z110-1-7419, Ausgabe 1
Page 15
Brief description of main bo ard
Brief description of mainboar
Information about boards
Be sure to observe the following for boards with ESD:
• You must always discharge static build up (e.g. by touching a grounded object)
before working with the board.
• The equipment and tools you use must be free of static charge.
• Remove the power plug from the mains supply before inserting or removing
boards.
• Always hold boards by their edges.
• Never touch connector pins or conductors on the board.
An overview of the features is provided in the data sheet.
Special features
Your mainboard is available in different configuration levels. Depending on the configuration,
your mainboard will be equipped with or provide suppo rt for c ertain features.
This manual describes the most important properties of this mainboard.
Additional information on mainboards is provided in the manual "Basic information on mainboard"
on the "U ser Documentation" or "OEM Mainboard" CD, or on the Internet.
d
Interfaces and connectors
The location of the interf
at the beginning of the man
The components and conne ct
aces and connectors of your mainboard is specified
ual.
ors marke d are not necessarily present on the mainboard.
External ports
The location of the extern
PS/2 keyboard port, violet (optional) PS/2 mouse port, green (optional)
LAN port (RJ-45) Microphone jack (mono), pink
Audio input (Line in), light blue USB – Universal Serial Bus, black
Audio output (Line out),
Serial interface, turqu
The external USB ports on the back of the computer support a
combined maximum load of 2 A.
A26361-D2764-Z110-1-7419, edition 1 English - 1
al connections of your mainboard is spe ci fie d at the beginning of the manual.
light green
oise
VGA, blue
Page 16
Brief description of mainboard
Graphics controller
• Intel iQ35 or iQ33
• 256 Mbyte video memory
• Support o f ADD2 cards (single and dual DVI adapter cards)
Resolution (colour depth up to 32 bits/pixel) Frequency
1024 x 768 (recommended / max*) 120/200 Hz
1280 x 1024 (recommended / max*) 100/120 Hz
1600 x 1200 (recommended / max*) 85/120 Hz
1440x900WidescreenTFT(VGA/DVI) x/x
1680 x 1050 Widescreen TFT (VGA/DVI) x/x
1920 x 1200 Widescreen TFT (VGA/DVI) x/x
* Maximum video refresh rate for the graphics setting. T he video quality may be
be deteriorated if the maximum setting is u sed.
Installing/removing the processor
Disconnect the system from th
described below. Details ar
e mains voltage before performing any of the tasks
e contained in the operating manual of your system.
Technical data
• Intel® CoreTM2DuoExxxxand
MHz Front Side Bus (max. 65 W
• A current list of the processors sup ported by this mainboard is available on the
Internet at: "
www.fujitsu-siemens.com/mainboards".
Intel® Celeron® 4xx, with 800 / 1066 / 1333 MHz
) in the LGA775 design
Never touch the underside of the processor. Even minor soiling such as grease
from the skin can impair the processor’s operation or destroy the processor.
Place the processor in the socket with extreme care, as the spring contacts
of the socket are very delicate and must not be bent.
If one or more spring contacts are bent, on no account insert the processor as it
may be damaged by doing so. Please contact the responsible vendor.
2 - English A26361-D2764-Z110-1-7419, edition 1
Page 17
Procedure
The processor socket is covered with a protective cap to protect the spring
contacts. In the e vent of a warranty claim, the mainboard can only be taken back
by Fujitsu Siemens Computers with the protective cap secured!
b
Please note that, depending on the heat sink used, different heat sink
mounts are required on the mainboard.
Brief description of main bo ard
► Remove the heat sink.
► Press down t he lever and unhook it.
► Fold up the frame.
► Hold the processor between your thumb
and index finger and insert it into the socket
(b) so that the marking of the processor is
aligned with the marking on the socket (a).
b
a
► Press the lever downward until it is
hooked in again.
► Removetheprotectivecapandkeepit.
► Depending on the configuration variant, you must pull a protective foil off the heat sink
or coat the heat sink with heat conducting paste before fitting it.
► Secure the heat sink - depending on the model - with four screws or push it into the mounts.
A26361-D2764-Z110-1-7419, edition 1 English - 3
Page 18
Brief description of mainboard
Installing/removing main memory
Technical data
Technology
Tota l si z e
Module size
DDR2 667 / 800 unbuffered DIMM mod ules 240-Pin; 1.8V; 64 Bit, no
ECC
128 Mbytes to 8 Gbyte DDR2
128, 256, 512, 1024 or 2048 MByte
for one socket
A current list of the memory modules recommended for this mainboard is available
on the Internet at: "
www.fujitsu-siemens.com/mainboards".
At least one memory module must be insta lled. Memory modules with different
memory capacities can be combined.
You may use only unbuffered 1.8 V memory modules without ECC.
DDR2-memory modules must meet the PC2-5300U or PC2-6400U specification.
If you use more than one memory module, make sure to distribute the
memory modules over both memory channels. By doing this you use the
performance advantages of the dual-channel mode.
Maximum system performance is achieved when the same memory size
is used in Channel A and Channel B.
To simplify equipping, the slots are colour coded. When inserting the memory
modules, start with the slot furthest away from the processor (slot 4).
To simplify equipping, the slots are colour coded.
With a memory configuration of 8 Gbytes the visible and usable main memory can
be reduced down to 7 G bytes (depending on the system configuration).
slot 4
slot 3
Channel B
Channel A
slot 2
slot 1
Number of memory m od ule s inserted
Slot to be used 1 2 3 4
Channel A, Slot 1
Channel B, Slot 2
Channel A, Slot 3
xxxx
xxx
xx
Channel B, Slot 4
x
The installation/removal is described in the "Basic information on mainboard" manual.
4 - English A26361-D2764-Z110-1-7419, edition 1
Page 19
Brief description of main bo ard
PCI bus interrupts - Selecting correct PCI slot
Extensive information on this section is contai ned in the manual "Basic information on mainboard".
To achieve optimum stability, performance and compatibility, avoid the multiple use
of ISA IRQs or PCI IRQ Lines (IRQ sharing). Should IRQ sharing be unavoidable,
then all involved devices and their drivers must support IRQ sharing.
Which ISA IRQ s are assigned to the PCI IRQ Lines is normally automatically
specified by the BIOS (see "BIOS Setup" description).
Monofunctional expansion card s
PCI/PCI Express expansion cards require a maximum of one interrupt, which is called the PCI
interrupt INT A. Expansion cards that do not require an interrupt can be installed in any desired slot.
Multifunctional expansion cards or expansion cards with integrated PCI-PCI bridge
These expansion cards require up to four PCI interrupts: INT A, INT B, INT C, INT D. How many
and which of these interrupts are used is specified in the documentation provided with the card.
The assignment of the PCI interrupts to the IRQ Lines is shown in the following table:
On board controller
PCI INT L INE
UHCI USB 1.1
Dev 1A Fn 0
Dev 1A Fn 1
Dev 1D Fn 0
Dev 1D Fn 1
Dev 1A Fn 2
EHCI USB 2.0
Dev 1A Fn 7
Dev 1D Fn 7
SATA #1
SATA #2
SMBus
Intel LAN
1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
1th
----
2nd
--
3rd
-------
4th
------
5th
---
--
x
x
-----
x
-----
x
----
---
x
-------
---
-
x
----
---
--
x
x
x
-----
---x
----
x
-
x
-
A26361-D2764-Z110-1-7419, edition 1 English - 5
Page 20
Brief description of mainboard
Mechanical slo t
PCI INT LINE
1(A) 2(B) 3(C) 4(D) 5(E) 6(F) 7(G) 8(H)
PCI
PCIe x16
PCIe x16
PCIe x1
PCIe x4
Slot 1
Slot 2
Slot 6
-
-
-AB
AB
DA
A
BCDA
C
C
------
AB
C
-
B
B
C
C
D
--
--
-D
D
----
---x
D
----
Use first PCI/PCI Express slots that have a single PCI IRQ Line (no IRQ sharing). If you
must use another PCI/PCI Express slot with IRQ sharing, check whether the expansion card
properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all
cards and components on this PCI IRQ Line must also support IRQ sharing.
-
6 - English A26361-D2764-Z110-1-7419, edition 1
Page 21
Brief description of main bo ard
BIOS Update
When should a BIOS update be carried out?
Fujitsu Siemens Computers makes new BIOS versions available to ensure
compatibility with new operating systems, new software or new hardware. In
addition, new BIOS functions can also be integrated.
A BIOS upda te should also always be carried out when a problem exists that
cannot be solved with new drivers or new software.
Where can I obtain BIOS updates?
The BIOS updates are available on the Internet at "
www.fujitsu-siemens.com/mainboards".
BIOS update under DOS with bootable BIOS
update floppy disk - brief description
► Download the update file from our website to your PC.
► Insert an empty floppy disk (1.44 Mbyte).
► Run the update file (e.g. 2764103.EXE).
A bootable update floppy disk is c rea ted. Leave this floppy disk in the drive.
► Restart the PC.
► Follow the instructions on screen.
Detailed information on the BIOS update under DOS is provided in the
"BIOS Setup" manual ("Drivers & Utilities" CD).
BIOS update under Windows wi
A BIOS update can also be carried out directly under Windows with the De skFlash utility.
DeskFlash can be found on the "Drivers & Utilities" CD (under DeskUpdate).
A26361-D2764-Z110-1-7419, edition 1 English - 7
th DeskFlash utility
Loading...
