Mainboard D2721
Page 2
Sie haben...
...technische Fragen oder Probleme?
Wenden Sie sich bitte an:
• Ihren zuständigen Vertriebspartner oder Ihre Verkaufsstelle
• unsere Hotline über das Kontaktformular unter
"
http://www.fujitsu-siemens.com/ support/contact/contact.html" oder für Kunden,
die ein einzelnes Mainboard gekauft haben: +49(0) 180 3777 005
Aktuelle Informationen und Updates (z. B. BIOS-Update) zu unseren Mainboards finden
Sie im Internet: "
http://www.fujitsu-siemens.com/ mainboards"
Are there...
...any technical problems or other questions you need clarified?
Please contact:
• your sales partner or your sales outlet
• our hotline via the contact form at "
www.fujitsu-siemens.com/support/contact/contact.html" ,
or for customers who have purchased an individual mainboard: +49(0) 180 3777 005
The latest information and update s (e.g. BIOS update) on our mainboards can be
found on the Internet at: "
www.fujitsu-siemens.com/mainboards"
Page 3
Copyright © Fujitsu Siemens Computers GmbH 2008
AMD Copyright the AMD Arrow logo and combinations thereof are trademarks
of Advanced Micro Devices, Inc.
Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation.
PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.
All other trademarks referenced are tra demarks of their respective owners,
whose protected rights are acknowledged.
All rights, including rights of translation, reproduction by printing, copying or
similar methods, even of parts are reserved.
Offenders will be liable for damages.
All rights, including rights created by patent grant or registration of a utility model or
design, are reserved. Delivery subject to availability.
Right of technical modification reserved.
Page 4
Dieses Handbuch wurde erstellt von/This manual was produced by Xerox Global Services
Herausgegeben von/Published by Fujitsu Siemens Computers GmbH
AG 02/08
Ausgabe/Edition 3
A26361-D2721-Z110-1-7419
*A26361-D2721-Z110-1-7419*
Page 5

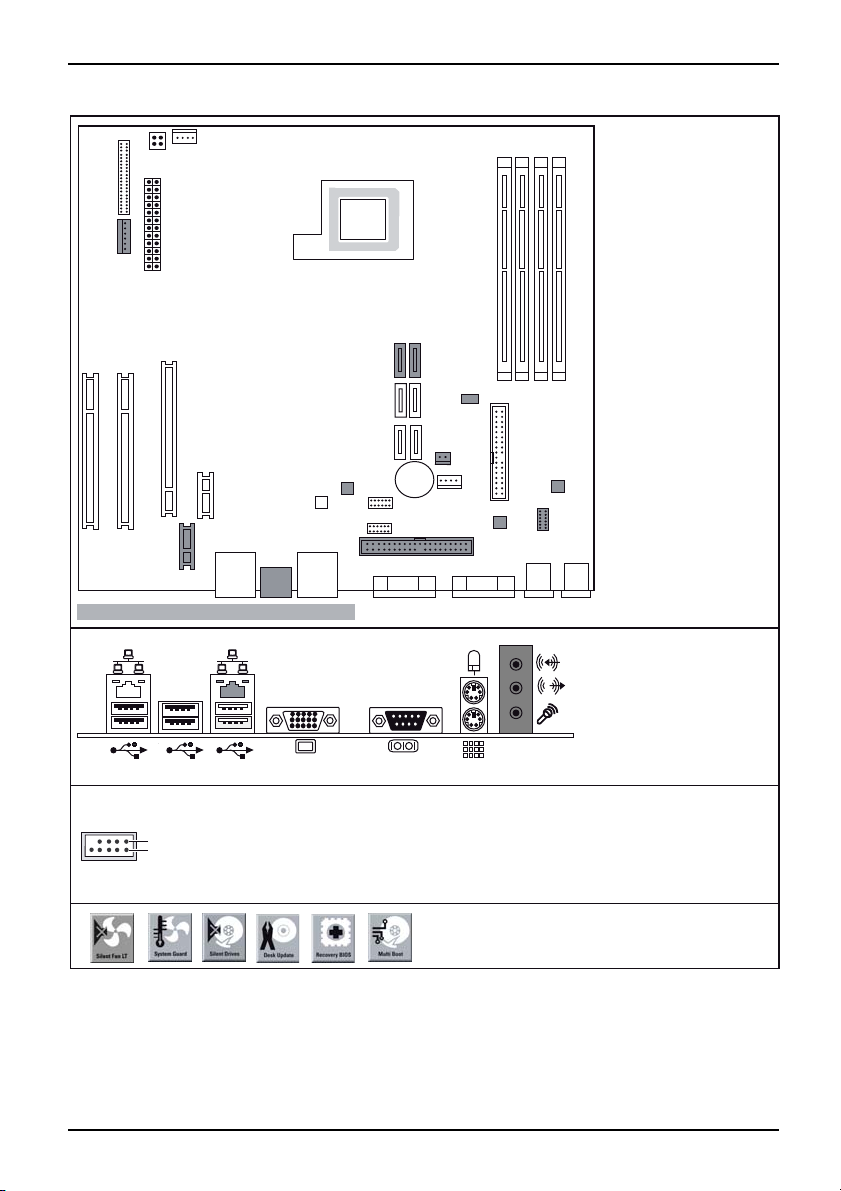

Mainboard D2721 - Internal connecto
rs and slots
Fan 1
Additional
power supply
Front panel
Power supply
Power supply
control
PCI Express x16
PCI
PCI
LAN
PCI Express x1
DVI
Optionale Komponenten / Optional components
External connectors rear
LAN
Parallel Port
USB
USB
SATA4
2
SATA
SATA0SATA
Battery
SATA5
3
SATA
1
Intru
Fan 2
TPM
sio
n
SPDIF
Slot 1
Slot 2
Floppy disc drive
Slot 3
Audio
Front
Audio
Slot 4
USB - dual channel
1
2
1 = VCC C
2 = VCC D
3 = Data negative C
4 = Data negative D
Data positive C
5=
A26361-D2721-Z110-1-7419, Ausgabe 3
6 = Data positive D
7 = GND
8 = GND
9= Key
10 = Not connected
A26361-D2721-Z140-1-7619
Page 6
Mainboard D2721
List of onboard Features D2721-A D2721-H
Chipset
Board size
nVIDIA / MCP78
μBTX
VGA
Stereo Audio / S/PDIF / -/-
Buzzer / int. S peaker Support
-/
/LAN 1 Gbit / 100 Mbit / 10 Mbit / / / /
LAN 2 Gbit / 100 Mbit / 10 Mbit - / - / - / /
LAN ASF2.0 / AoL / WoL / Boot /-/ / /-/ /
Serial ATA2 / ATA / RAID /-/ /-/
FireWireTM/USB2.0 -/ -/
FAN monitored PSU** / CPU (FAN1) / AUX (FAN2) / AUX2 (FAN3)
FAN controlled PSU** / CPU (FAN1) / AUX (FAN2) / AUX2 (FAN3)
Temp monitored CPU/ONB1/ONB2/HDD
SmartCard SystemLock (USB / serial)
-/-/-/- -/-/-// / /- -/ / // / /- / / /-
/- /-
Fujitsu Siemens Computers Keyboard Power Button Support
List of special onboard Features
Silent Fan / Silent Fan LT / System G uard
Silent Drives / Recovery BIOS / Desk Update
Multi Boot / Safe Standby / HDD Password / Logo Boot
** not supported by standard Power Supplies
Special Features
Green Edition
Silent Fan LT
System Guard
Silent Drives
Recovery BIOS
Desk Upda te
Multi Boot
Halogen-free and lead-reduced product
Independent temperature related fan control
View Silent Fan LT
Noise reduction for optical and hard disk drives
Restores a disrupted BIOS
Simple driver update with DU CD
Comfortable boot from any boot device
Power Sup ply Requirements - for onboard components (worst case)
Source
Main Power Supply
Voltage
+12V
–12V
Maximal
variation
+/–5%
+ / – 10%
D2721-A
typical/maximal
8A/12A 11A/15A
+5V +/–5%
+/–5%
+/–5%
Aux. Power Supply
+3.3V
+5V
D2721-A D2721-H
/ -/ /
-/
/ /
/-/ / /-/ /
D2721-H
typical/maximal
0.05 A
2.5 A / 5.5 A
1.5 A / 3.0 A
0.5 A / 2.0 A
A26361-D2721-Z110-1-7419, Ausgabe 3
Page 7
Kurzbeschreibung des Mainboards
Kurzbeschreibung des Mainboa
Hinweise zu den Baugruppen
Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes:
• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten
Gegenstands), bevor Sie mit Baugruppen arbeiten.
• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
• Fassen Sie die Baugruppen nur am Rand an.
• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt.
Besondere Merkmale
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration
Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale .
In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben.
Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard"
auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet.
rds
Anschlüsse und Steckverbinder
Die Position der Anschlüsse und Steckverbinder Ihres Mainboards finden
Sie am Anfang des Hand buches.
Die markierten Komponenten und Steckverbinder m üssen nicht auf
dem Mainboard vorhanden sein.

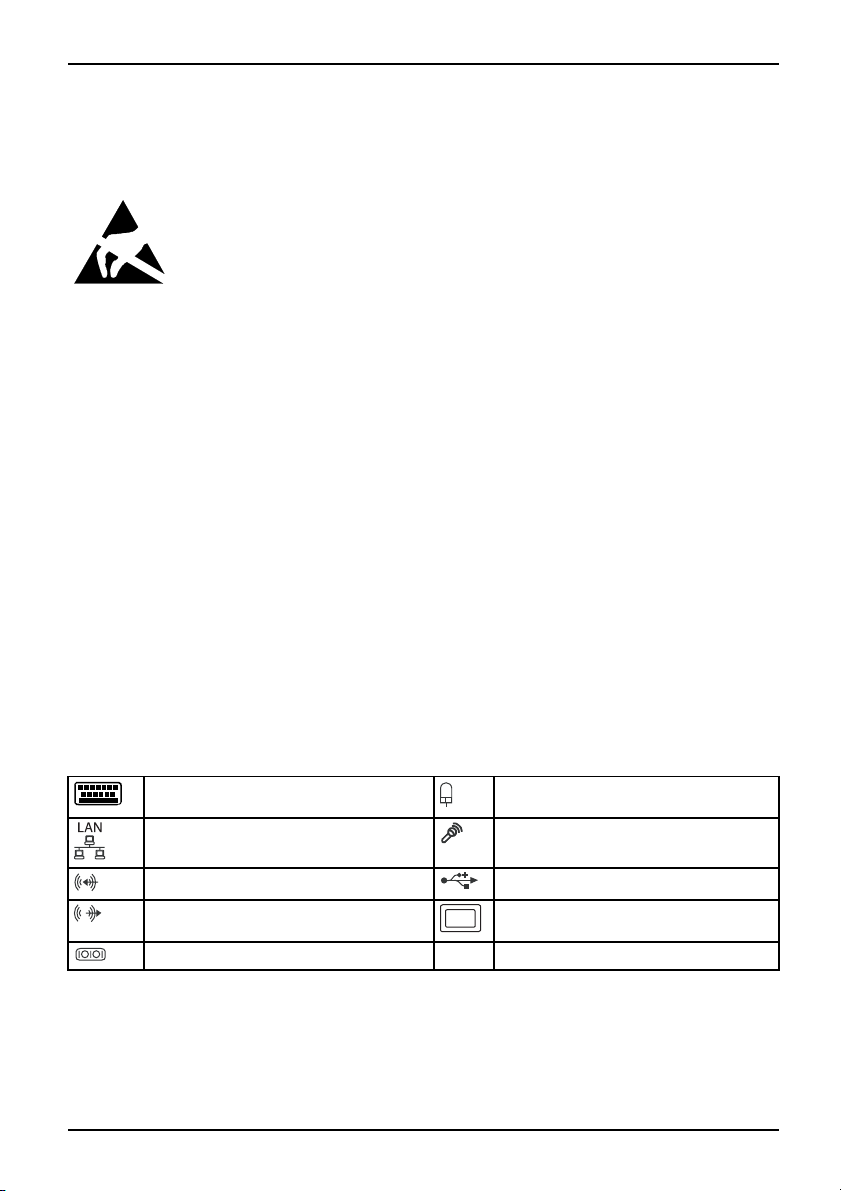

Externe Anschlüsse
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches.
PS/2-Tastaturanschluss,
(optional)
LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa
Audioeingang (L ine in), h
Audioausgang (Line out), hellgrün VGA, blau
Serielle Schnittstelle, türkis
A26361-D2721-Z110-1-7419, Ausgabe 3 Deutsch - 1
violett
ellblau
PS/2-Mausanschluss, grün
USB – Universal Serial Bus
(optional)
, schwarz
Page 8
Kurzbeschreibung des Mainboards
Prozessor ein-/ausbauen oder tauschen (mit Kühlkörper)
Für alle hier beschriebenen Arbeiten muss Ihr System vollständig von der Netzspannung
getrennt sein! Nähere Angaben dazu finden Sie in der Betriebsanleitung Ihres Systems.
Technische Daten
• AMD OpteronTMProcessors (Quad Core and Dual Core) (nur D2721-H)
• AMD Phenom
(D2721-H), max. 95 W (D2721-A)
•Athlon
• AMD Athlon
• AMD Sempron
• Socket AM2+ Hypertransport 3.0, Split Power Plane
• Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie
im Internet unter: "
TM
Processors (Quad Core and Triple Core), max. 125 W
TM
64 X2,, max. 125 W (D2721-H), max. 95 W (D2721-A)
TM
64, ma x. 125 W (D2721-H), max. 95 W (D2721-A)
TM
, max. 125 W (D2721-H), max. 95 W (D2721-A)
www.fujitsu-siemens.com/mainboards".
2 - Deutsch A26361-D2721-Z110-1-7419, Ausgabe 3
Page 9
Vorgehensweise
Kurzbeschreibung des Mainboards
2
3
1

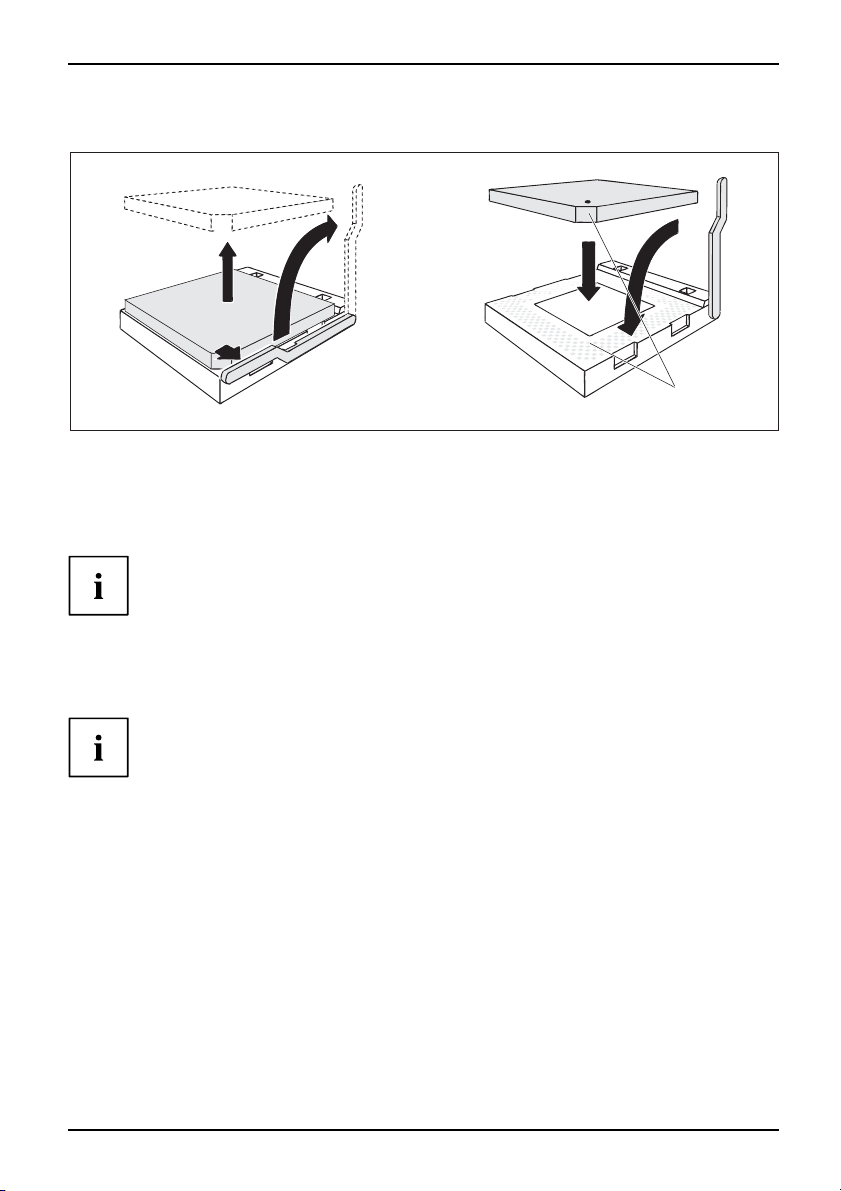

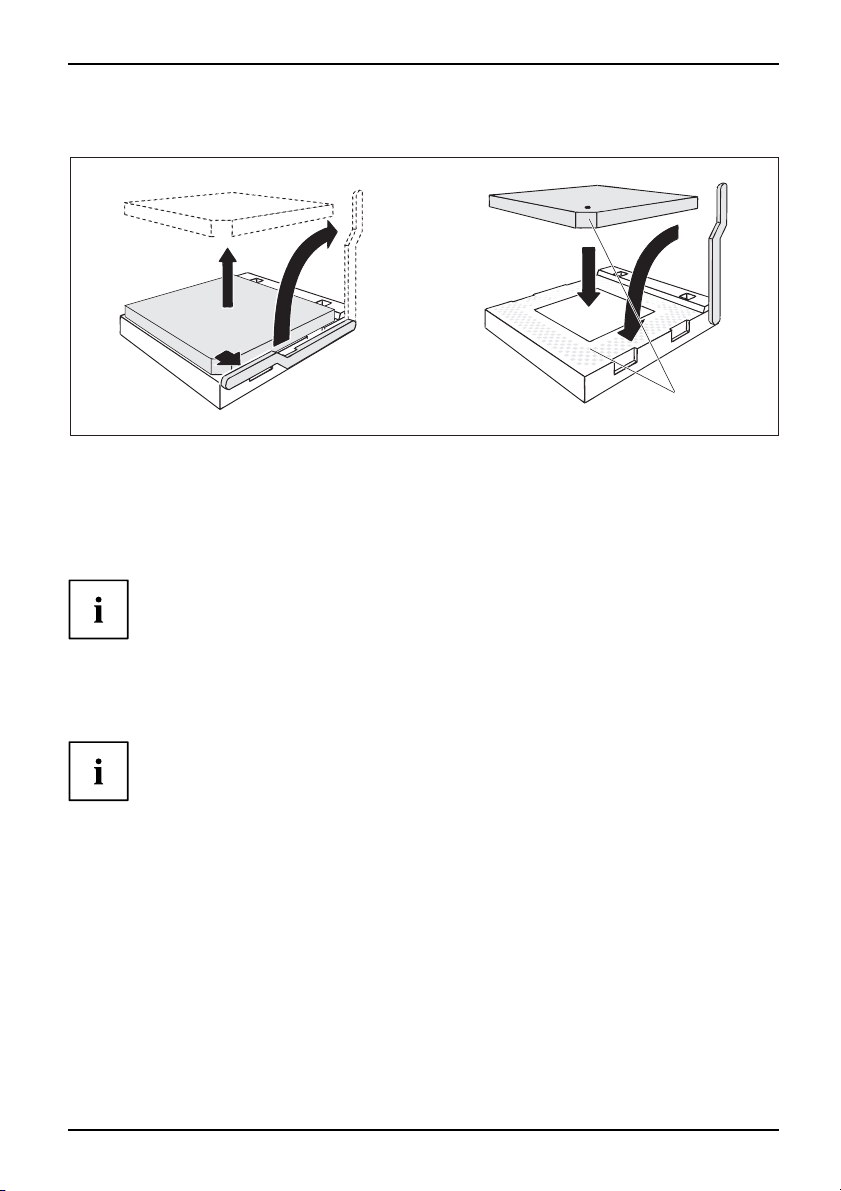

► Entfernen Sie einen eventuell vorhandenen Lüfter und den Kühlkörper.
► Drücken Sie den Hebel in Pfeilrichtung (1) und schwenken Sie ihn bis
zum Anschlag nach oben (2).
► Klappen Sie die Halterung nach oben.
► Heben Sie den alten Prozessor aus dem Steckplatz (3).
Die abgeschrägte Ecke des Prozessors kann auch an einer anderen
Stelle sein als in der Abbildung dargestellt.
► Stecken Sie den neuen Prozessor so in den Steckplatz, dass die abg eschrägte E cke des
Prozessors mit der Codierung am Steckplatz (A) von der Lage her übereinstimmt (4).
► Schwenken Sie den Hebel nach unten, bis er spürbar einrastet (5).
Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche
Kühlkörperhalterungen auf dem Mainboard benötigt werden.
► Je nach Ausbau-Variante müssen Sie eine Schutzfolie vom Kühlkörper abziehen oder den
Kühlkörper mit Wärmeleitpaste bestreichen, bevor Sie ihn aufsetzen.
► Je nach Prozessor-Variante w erden für die Befestigung des Kühlkörpers noch
Klammern mitgeliefert, die den Kühlkörper fixieren.
4
5
A
A26361-D2721-Z110-1-7419, Ausgabe 3 Deutsch - 3
Page 10
Kurzbeschreibung des Mainboards

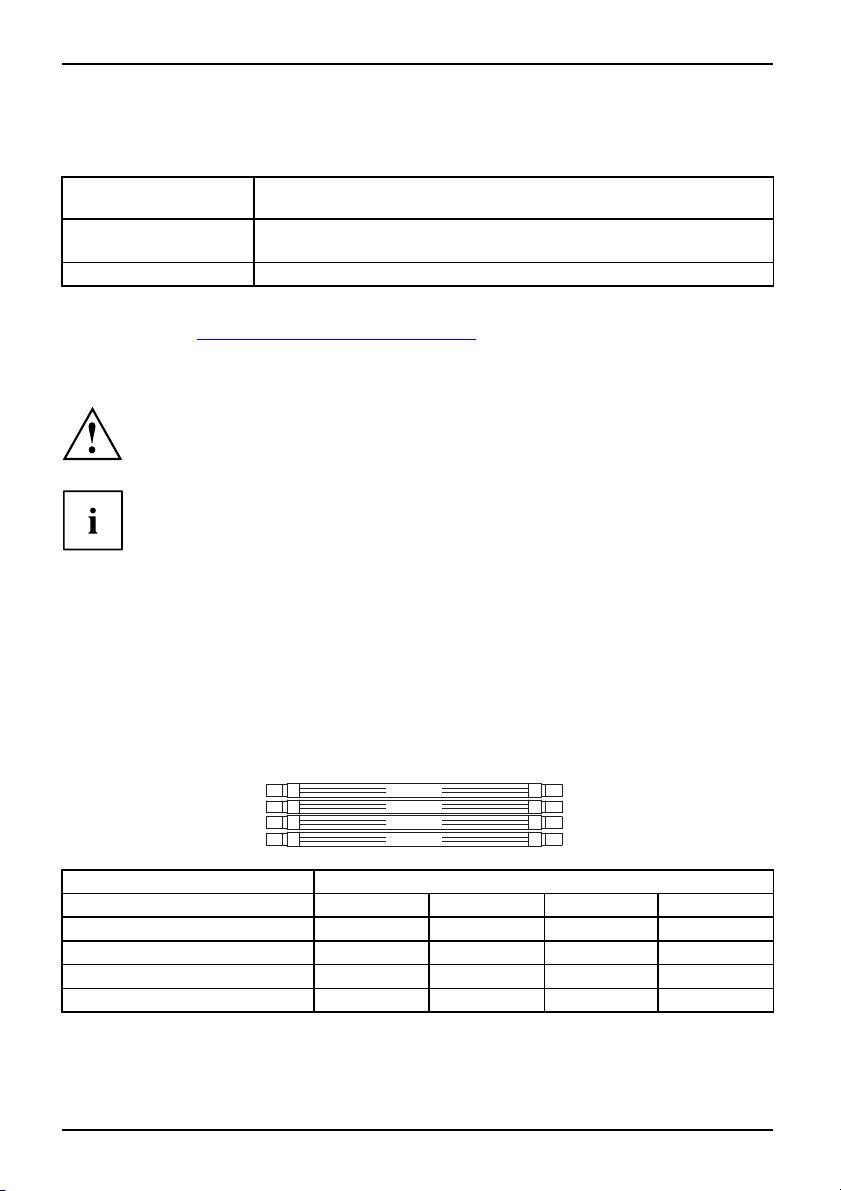

Hauptspeicher e in-/ausbauen
Technische Daten
Technologie
Gesamtgröße 128 MBytes bis 8 GByte DDR2
DDR2 667 / DDR2 800 ungepufferte DIMM Module 240-Pin; 1,8 V;
64 Bit ohne ECC
Modulgröße
128, 256, 512, 1024 oder 2048 MByte pro Modul
Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie
im Internet unter: "
www.fujitsu-siemens.com/mainboards".
Es muss mindestens ein Speichermodul eingebaut sein. S peiche rmodule mit
unterschiedlicher Speicherkapazität können kombiniert werden.
Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.
DDR2-Speichermodule müssen der PC2-5300U- oder PC2-6400U-Spezifikation
entsprechen.
Wenn Sie mehr als ein Speichermodul verwenden, dann achten Sie darauf,
die Speichermodule auf beide Speicherkanäle aufzuteilen. Dadurch nutzen
Sie d ie Performancevorteile des Dual-Channel-Mode.
Die maximale Systemperformance ist gegeben, wenn in Channel A und
Channel B identische Speichermodule verwendet werden.

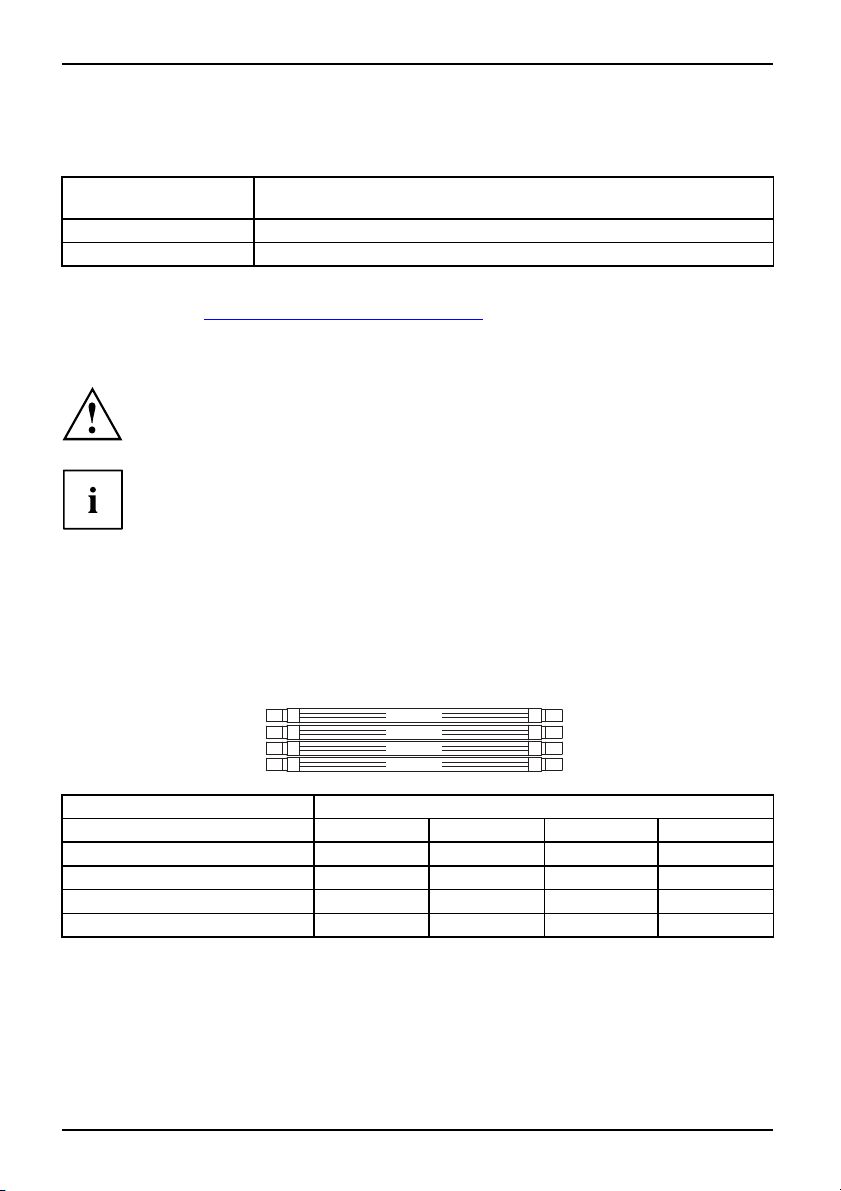

Um die Bestückung zu erleichtern, s ind die Steckplätze (Slots) farbig gekennzeichnet.
Wenn Sie die Speichermodule einstecken, beginnen Sie mit dem Steckplatz,
der am weitesten vom Prozesser entfernt ist (Slot 4).
Bei einer Speicherkonfigu ration von 4 Gbyte kann der sichtbare und
benutzbare Hauptspeicher bis auf 3,5 Gbyte reduziert sein (abhängig
von der Konfiguration des Systems).
Mehr als 4 GByte Hauptspeicher können nur mit entsprechendem
Betriebssystem genutzt werden.
Channel A
Channel B
Channel A
Channel B
1
2
3
4
Anzahl der gesteck
ten Speichermodule
Zu verwenden der Steckplatz 1 2 3 4
Channel A, Slot 1
Channel B, Slot 2
Channel A, Slot 3
Channel B, Slot 4
Der Ein-/Ausbau is
xx
xxx
xxxx
t im Handbuch "Basisinformationen Mainboard" beschrieben.
x
4 - Deutsch A26361-D2721-Z110-1-7419, Ausgabe 3
Page 11
Kurzbeschreibung des Mainboards
PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes
Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch
"Basisinformationen Mainboard".
Um optimale Stabilität, Pe rformance und Kompatibilität zu erreichen, vermeiden
Sie die mehrfache Nutzung von ISA IRQ s oder PCI IRQ Lines (IRQ Sharing).
Sollte IRQ S haring nicht zu umgehen sein, so müssen alle beteiligten Geräte
und deren Treiber IRQ Sharing unte rstützen.
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch
vom BIOS festgelegt (siehe Beschreibung "BIOS-Setup").
Monofunktionale Erweiterungskarten
PCI-/PCI-Express-Erweiterungskarten benötigen maximal einen Interrupt, der als
PCI-Interrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen,
können in einen beliebigen Steckplatz eingebaut werden.
Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI Brigde
Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D.
Wie viele und welche dieser Interrupts verwendet werden, entnehmen Sie der
mitgelieferten Dokumentation der Karte.
Die Zuordnung der PCI-Interrupts zu den IRQ Lines finden Sie in der folgenden Tabelle:
On board controller
PCI INT LINE
USB 1.0
USB 2.0
SATA 0/1
HD Audio
NV LAN
BCM LAN
VGA
1 (A) 2 (B) 3 (C) 4 (D)
-----
-----
-----
-----
-----
-----
-----
ID SEL Dev# Function# B us#
02h/04h 0 0
0Bh 1 0
09h 0 0
07h 0 0
0Ah 0 0
00h 0
00h
MCP78
0
MCP78
5
2
A26361-D2721-Z110-1-7419, Ausgabe 3 Deutsch - 5
Page 12
Kurzbeschreibung des Mainboards
Mechanical Slo t
PCI INT LINE
PCIe x1
PCIe x16
PCI 1
1(A) 2(B) 3(C) 4(D)
-----
ID SEL Dev# Function# Bus#
-----
BAD
C
21 05h 0 1
12h 0 0
10h
00
PCI 2 A B C D 23 07h 0 1
Alle internen Bauteile v
werden nicht gemeinsam
Verwenden Sie zuerst PCI
verfügen (kein IRQ Shari
Sharing benutzen müss
anderen Geräten auf di
und Komponenten an di
en, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den
eser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten
eser PCI IRQ Line müssen IRQ Sharing unt erstützen.
on MCP 78 haben eigene Interrupt Routing Register. Sie
mit PCI INT A, B, C und D genutzt.
-/PCI-Express-Steckplätze, die über eine einzige PCI IRQ Line
ng). Wenn Sie einen anderen PCI-/PCI-Express-Steckplatz mit IRQ
6 - Deutsch A26361-D2721-Z110-1-7419, Ausgabe 3
Page 13
Kurzbeschreibung des Mainboards
BIOS-Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität
zu neuen Betriebssystemen, zu neuer Software oder zu ne uer Hardware zu gewährleisten.
Außerdem können neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, we nn ein Problem besteht,
das sich durch neue Treiber oder neue Software nicht beheben lässt.
Wo gibt es BIOS-Updates?
Im Internet unter "
www.fujitsu-siemens.com/mainboards" finden Sie die BIOS-Updates.
BIOS-Update unter DOS mit startfähiger BIOS-Update-Diskette – Kurzbeschreibung
► Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC.
► Legen Sie eine leere Diskette (1,44 MByte) ein.
► Führen Sie die Update-Datei aus (z. B. 2721103.EXE).
Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
► Starten Sie den PC neu.
► Folgen Sie den Bildschirmanweisungen.
Detaillierte Informationen zum BIOS-Update unter DOS finden Sie im Handbuch
zum "BIOS-Setup" (CD "Drivers & Utilities").
BIOS-Update unter Windows m
it dem
Utility DeskFlash
Ein BIOS-Update kann mit d
DeskFlash befindet sich au
Alternativ kann das BIOS
Hierzu werden weitergeh
A26361-D2721-Z110-1-7419, Ausgabe 3 Deutsch - 7
em Utility DeskFlash auch direkt unter Windows durchgeführt werden.
f der CD "Drivers & Utilities" (unter Flash BIOS).
über einen bootfähigen USB-Speicherstick aktualisiert werden.
ende Systemkenntnisse (DOS-Boot, Flashtool) vorausgesetzt.
Page 14
Kurzbeschreibung des Mainboards
8 - Deutsch A26361-D2721-Z110-1-7419, Ausgabe 3
Page 15
Brief description of main board
Brief description of mainboar
Information about boards
Be sure to observe the following for boards with ESD:
• You must always discharge static build up (e.g. by touching a grounded object)
before working with the board.
• The equipment and tools you use must be free of static charge.
• Remove the power plug from the mains supply before inserting or removing
boards.
• Always hold boards by their edges.
• Never touch connector pins or conductors on the board.
An overview of the features is provided in the data sheet.
Special features
Your mainboard is available in different configuration levels. Depending on the configuration,
your mainboard will be equipped with or provide suppo rt for c ertain features.
This manual describes the most important properties of this mainboard.
Additional information on mainboards is provided in the manual "Basic information on mainboard"
on the "U ser Documentation" or "OEM Mainboard" CD, or on the Internet.
d
Interfaces and connectors
The location of the interf
at the beginning of the man
The components and conne ct
aces and connectors of your mainboard is specified
ual.
ors marked are not necessarily present on the mainboard.
External ports
The location of the extern
PS/2 keyboard port, violet (optional) PS/2 mouse port, green (optional)
LAN port (RJ-45) Microphone jack (mono), pink
Audio input (Line in), light blue USB – Universal Serial Bus, black
Audio output (Line out),
Serial interface, turqu
A26361-D2721-Z110-1-7419, edition 3 English - 1
al connections of your mainboard is spe ci fie d at the beginning of the manual.
light green
oise
VGA, blue
Page 16
Brief description of mainboard
Installing/removing or replacing processor (with heat sink)
Disconnect the system from the mains voltage before performing any of the tasks
described below. Details are contained in the operating manual of your system.
Technical data
• AMD OpteronTMProcessors (Quad Core and Dual Core) (only D2721-H)
• AMD Phenom
(D2721-H), max. 95 W (D2721-A)
•Athlon
• AMD Athlon
•AMDSempron
• Socket AM2+ Hypertransport 3.0, Split Power Plane
• A current list of the processors sup ported by this mainboard is available on the
Internet at: "
TM
Processors (Quad Core and Triple Core), max. 125 W
TM
64 X2, max. 125 W (D2721-H), max. 95 W (D2721-A)
TM
64, ma x. 125 W (D2721-H), max. 95 W (D2721-A)
TM
, max. 125 W (D2721-H), max. 95 W (D2721-A)
www.fujitsu-siemens.com/mainboards".
2 - English A26361-D2721-Z110-1-74 19, edition 3
Page 17
Procedure
Brief description of main board
2
3
1
► Remove any fan and the heat sink.
► Pull the lever in the direction of the arrow (1) and lift it as fa r as it will go (2).
► Fold up the frame.
► Remove the old processor from the socket (3).
The bevelled corner of the processor may be in a different position
from that shown in the illustration.
► Insert the new processor in the socket so that the bevelled corner of the processor
matches the coding on the socket (A) with regard to the position (4).
► Push the lever back do wn until it clicks into place (5).
Please note that, depending on the heat sink used, different heat sink
mounts are required on the mainboard.
► Depending on the configuration variant, you must pull a protective foil off the heat sink
or coat the heat sink with heat conducting paste before fitting it.
► Depending on the processor variant, clips may also be supplied for mounting
the heat sink that fixitinplace.
4
5
A
A26361-D2721-Z110-1-7419, edition 3 English - 3
Page 18
Brief description of mainboard
Installing/removing main memory
Technical data
Technology
Tota l si z e
Module size 128, 256, 512, 1024 or 2048 MBytes per module
DDR2 667 / DDR2 800 unbuffered DIMM modules 240 pin; 1.8 V;
64 Bit, no ECC
128 Mbytes to 8 Gbytes DDR2
A current list of the memory m
on the Internet at: "
www.fuj
At least one memory module mu
memory capacities can be com
You may use only unbuffered
DDR2-memory modules must
If you use more than one me
memory modules over bot
performance advantage
Maximum system perform
are used in Channel A and
To simplify equipping
modules, start with th
With a memory configura
be reduced to 3.5 GB (de
More than 4 GB of m ain me
odules recommended for this mainboard is available
itsu-siemens.com/mainboards".
st be installed. Memory modules with different
bined.
1.8 V memory modules without ECC.
meet the PC2-5300U or PC2-6400U specification.
mory module, make sure to distribute the
h memory channels. By doing this you use the
s of the dual-channel mode.
ance is achieved when id entical memory modules
Channel B.
, the slots are colour coded. When inserting the memory
e slot furthest away from the processor (slot 4).
tion of 4 G B the visible and usable main memory can
pending on the system configuration).
mory can only be used with a suitable operating system.
Channel A
Channel B
Channel A
Channel B
1
2
3
4
Number of inserted memory mod ules
slot to be used 1 2 3 4
Channel A, slot 1
Channel B, slot 2
Channel A, slot 3
Channel B, slot 4
xxx
xxxx
xx
x
The installation/re
moval is described in the "Basic information on mainboard" manual.
4 - English A26361-D2721-Z110-1-74 19, edition 3
Page 19
Brief description of main board
PCI bus interrupts - Selecting correct PCI slot
Extensive information on this section is contai ned in the manual "Basic information on mainboard".
To achieve optimum stability, performance and compatibility, avoid the multiple use
of ISA IRQs or PCI IRQ Lines (IRQ sharing). Should IRQ sharing be unavoidable,
then all involved devices and their drivers must support IRQ sharing.
Which ISA IRQ s are assigned to the PCI IRQ Lines is normally automatically
specified by the BIOS (see "BIOS Setup" description).
Monofunctional expansion card s
PCI/PCI Express expansion cards require a maximum of one interrupt, which is called the PCI
interrupt INT A. Expansion cards that do not require an interrupt can be installed in any desired slot.
Multifunctional expansion cards or expansion cards with integrated PCI-PCI bridge
These expansion cards require up to four PCI interrupts: INT A, INT B, INT C, INT D. How many
and which of these interrupts are used is specified in the documentation provided with the card.
The assignment of the PCI interrupts to the IRQ Lines is shown in the following table:
On-board controller
PCI INT LINE 1 (A) 2 (B) 3 (C) 4 (D) ID SEL Dev# Function# Bus#
USB 1.0
USB 2.0
SATA 0/1
HD Audio
NV LAN
BCM LAN
VGA
-----
-----
-----
-----
-----
-----
-----
02h/04h 0 0
MCP78
0Bh 1 0
09h 0 0
07h 0 0
0Ah 0 0
00h 0
00h
0
MCP78
5
2
A26361-D2721-Z110-1-7419, edition 3 English - 5
Page 20
Brief description of mainboard
Mechanical slo t
PCI INT LINE 1 (A) 2 (B) 3 (C) 4 (D) ID SEL Dev# Function# Bus#
PCIe x1
PCIe x16
PCI 1
-----
-----
BAD
C
21 05h 0 1
12h 0 0
10h
00
PCI 2 A B C D 23 07h 0 1
All internal components of the MCP 78 have their own Interrupt Routing Register.
They are not used jointly with PCI INT A, B, C and D.
Use first PCI/PCI Express slots that have a single PCI IRQ Line (no IRQ sharing). If you
must use another PCI/PCI Express slot with IRQ sharing, check whether the expansion card
properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all
cards and components on this PCI IRQ Line must also support IRQ sharing.
6 - English A26361-D2721-Z110-1-74 19, edition 3
Page 21
Brief description of main board
BIOS Update
When should a BIOS update be carried out?
Fujitsu Siemens Computers makes new BIOS versions available to ensure
compatibility with new operating systems, new software or new hardware. In
addition, new BIOS functions can also be integrated.
A BIOS upda te should also always be carried out when a problem exists that
cannot be solved with new drivers or new software.
Where can I obtain BIOS updates?
The BIOS updates are available on the Internet at "
www.fujitsu-siemens.com/mainboards".
BIOS update under DOS with bootable BIOS
update floppy disk - brief description
► Download the update file from our website to your PC.
► Insert an empty floppy disk (1.44 Mbyte).
► Run the update file (e.g. 2721103.EXE).
A bootable update floppy disk is c rea ted. Leave this floppy disk in the drive.
► Restart the PC.
► Follow the instructions on screen.
Detailed information on the BIOS update under DOS is provided in the
"BIOS Setup" manual ("Drivers & Utilities" CD).
BIOS update under Windows wi
A BIOS update can also be performed directly under Windows with the DeskFlash utility.
DeskFlash can be found on the "Drivers & Utilities" CD (under Flash BIOS).
Alternatively, BIOS can be updated via a bootable USB memory stick. Mo re extensive
system knowledge (DOS-Boot, Flashtool) is required for th is process.
A26361-D2721-Z110-1-7419, edition 3 English - 7
th DeskFlash utility
Loading...
