Technisches Handbuch
Mainboard D1761
Deutsch
Page 2
Sie haben ...
... technische Fragen oder Probleme?
Wenden Sie sich bitte an:
• Ihren zuständigen Vertriebspartner
• Ihre Verkaufsstelle
Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet:
http://www.fujitsu-siemens.com oder http://www.fujitsu-siemens.com/mainboards
Are there ...
... any technical problems or other questions you need clarified?
Please contact:
• your sales partner
• your sales outlet
The latest information on our products, tips, updates, etc., can be found on the Internet under:
http://www.fujitsu-siemens.com or http://www.fujitsu-siemens.com/mainboards
Page 3
Page 4
Dieses Handbuch wurde auf Recycling-Papier gedruckt.
This manual has been printed on recycled paper.
Ce manuel est imprimé sur du papier recyclé.
Este manual ha sido impreso sobre papel reciclado.
Questo manuale è stato stampato su carta da riciclaggio.
Denna handbok är tryckt på recyclingpapper.
Dit handboek werd op recycling-papier gedrukt.
Herausgegeben von/Published by
Fujitsu Siemens Computers GmbH
Bestell-Nr./Order No.: A26361-D1761-Z121-1-7419
Printed in the Federal Republic of Germany
AG 0504 05/04
Ausgabe 1
A26361-D1761-Z121-1-7419
Page 5
Deutsch
Mainboard D1761
Technisches Handbuch
English
Ausgabe Mai 2004
Page 6
Intel, Pentium und Celeron sind eingetragene Warenzeichen der Intel Corporation, USA.
Microsoft, MS, MS-DOS und Windows sind eingetragene Warenzeichen der Microsoft
Corporation.
PS/2 und OS/2 Warp sind eingetragene Warenzeichen von International Business Machines,
Inc.
Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen
der jeweiligen Inhaber und werden als geschützt anerkannt.
Copyright ã Fujitsu Siemens Computers GmbH 2004
Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des
Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung.
Liefermöglichkeiten und technische Änderungen vorbehalten.
Dieses Handbuch wurde erstellt von
cognitas. Gesellschaft für Technik-Dokumentation mbH
www.cognitas.de
Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA.
Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation.
PS/2 and OS/2 Warp are registered trademarks of International Business Machines, Inc.
All other trademarks referenced are trademarks or registered trademarks of their respective
owners, whose protected rights are acknowledged.
All rights, including rights of translation, reproduction by printing, copying or similar methods,
even of parts are reserved.
Offenders will be liable for damages.
All rights, including rights created by patent grant or registration of a utility model or design,
are reserved. Delivery subject to availability.
Right of technical modification reserved.
This manual was produced by
cognitas. Gesellschaft für Technik-Dokumentation mbH
www.cognitas.de
Page 7
Übersicht/Overview Mainboard D1761
13
D I M M 1
D I M M 2
12
AGP
PCI 1
11
10
PCI 2
PCI 3
79
8
Externe Anschlüsse / External connectors
1 = Stromversorgung / Power supply
2 = Diskettenlaufwerk / Floppy disk drive
3 = IDE-Laufwerke 3/4 / IDE-drives 3/4
4 = Bedienfeld / Front panel
5 = IDE-Laufwerke 1/2 / IDE-drives 1/2
1
6 = Batterie / Battery
7 = USB
8 = USB
2
9 = Lüfter 2 / Fan 2 (AUX1)
10 = CD-Audio in
3
11 = Audio-Bedienfeld / Audio front panel
4
12 = Zusätzliche Stromversorgung /
5
Additional power supply +12 V
13 = Lüfter 1 / Fan 1 (CPU)
Optionale Komponenten /
6
Optional components

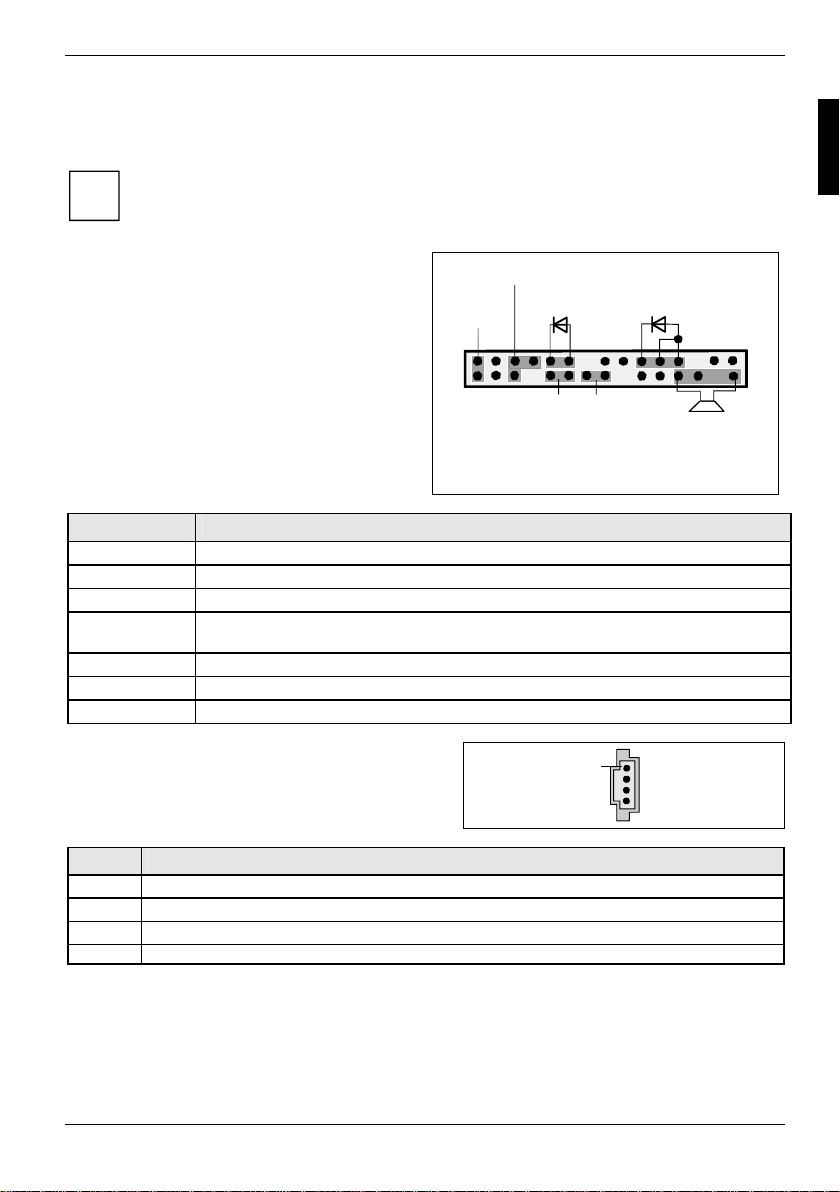

Bedienfeld / Front panel
Power On/Off
Reset
1) Cable is not included in the delivery scope.
2) 2-pin or 3-pin connector possible
3) both connector positions possible
3)
HD-LED
1)
Recovery Password
Power On
LED
1) 2)
1)
Speaker
1
2
A26361-D1761-Z121-1-7419, Ausgabe 1 Umschlag/Cover
Page 8
Page 9
Inhalt
Übersicht/Overview Mainboard D1761...........................................................................................1
Mainboard D1761.............................................................................................................................1
Darstellungsmittel ......................................................................................................................1
Wichtige Hinweise.............................................................................................................................2
Hinweise zu Baugruppen ...........................................................................................................2
Übersicht Leistungsmerkmale ...........................................................................................................3
Besondere Merkmale.................................................................................................................5
Kurzanleitung Mainboard einbauen....................................................................................................6
Vor dem Einbau.........................................................................................................................6
Anschlüsse und Steckverbinder.....................................................................................................8

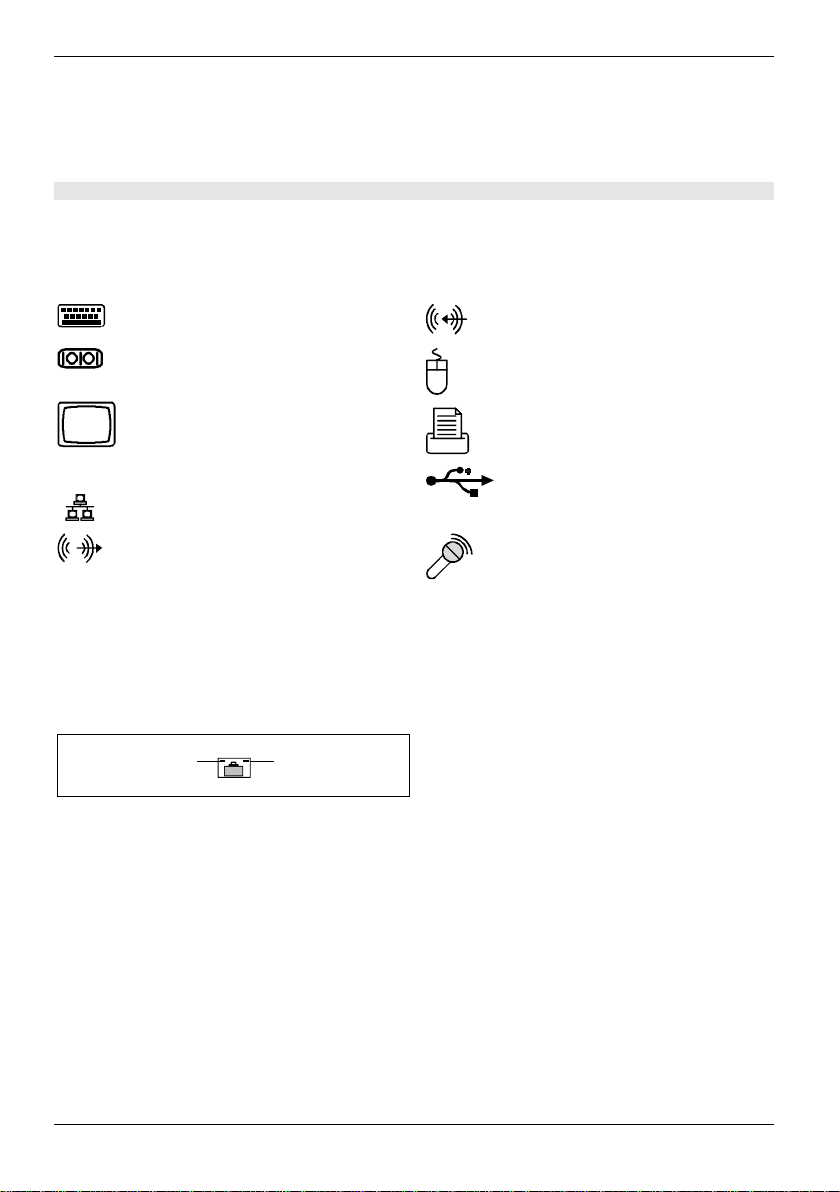

Externe Anschlüsse...........................................................................................................................8
LAN-Anschluss..........................................................................................................................8
Interne Anschlüsse und Steckverbinder.............................................................................................9
Festplatten-Anschluss ...............................................................................................................9
Audio-Bedienfeld .......................................................................................................................9

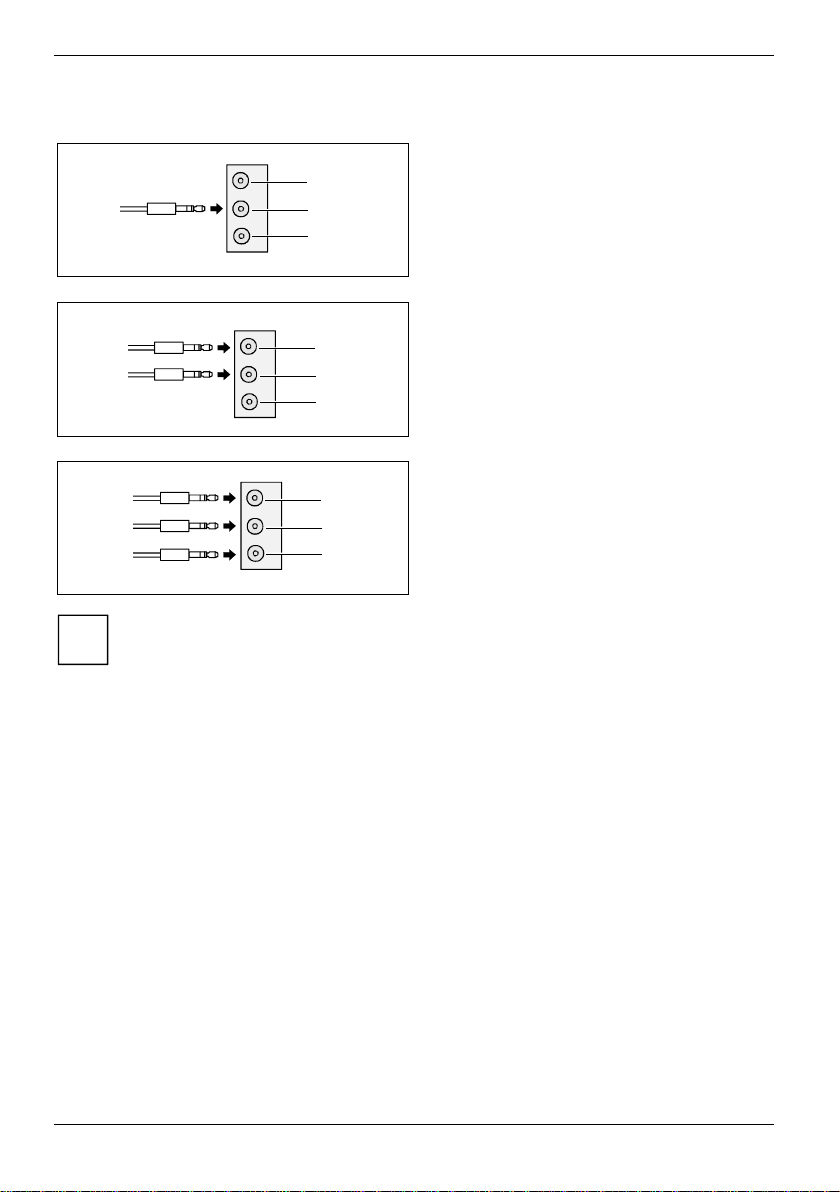

2-, 4- oder 6-Kanal-Audiobetrieb über Analog-Audio-Kanäle......................................................9

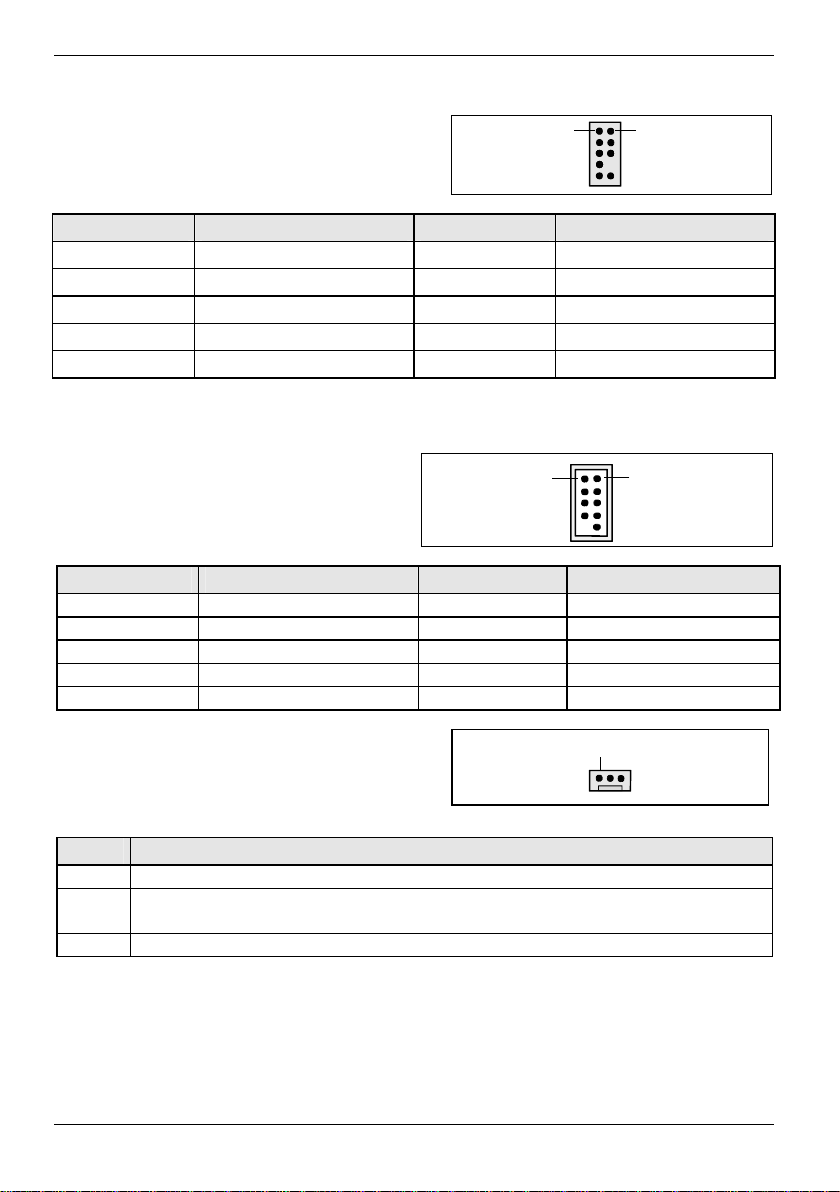

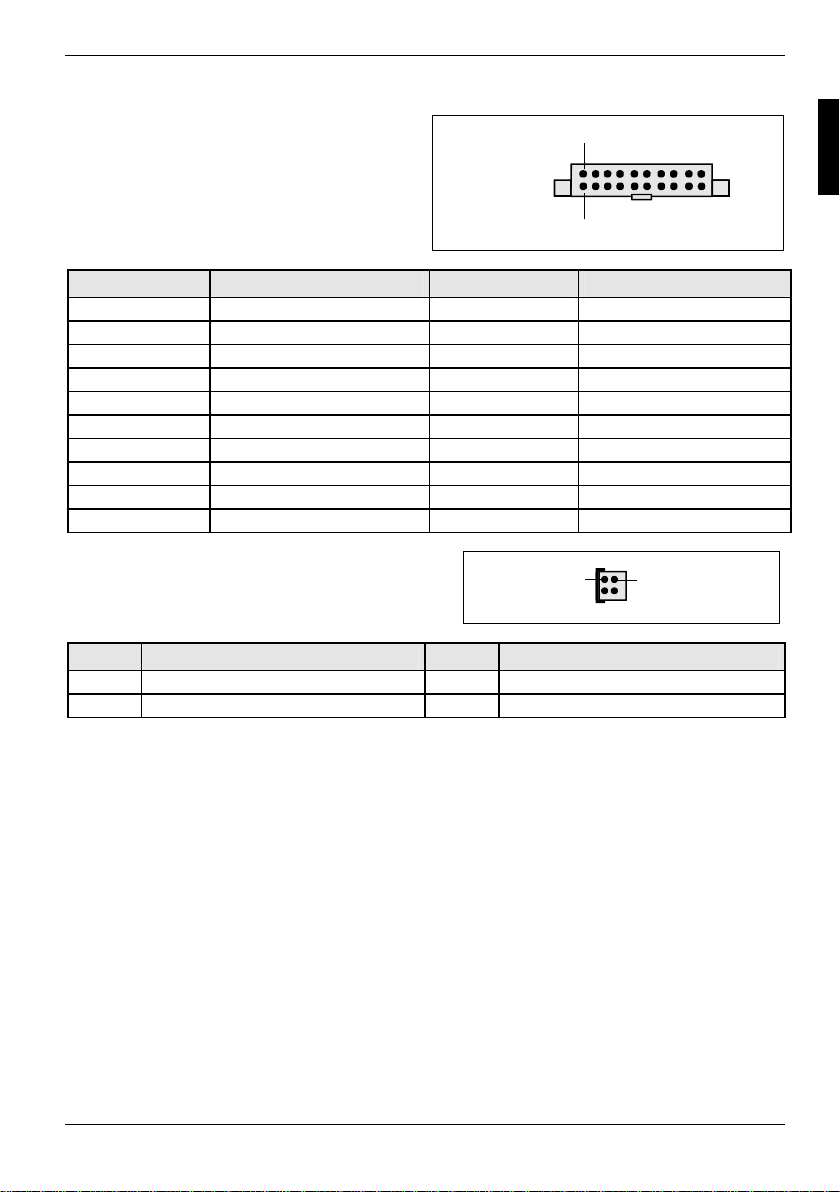

Pinbelegung interne Anschlüsse...................................................................................................... 11

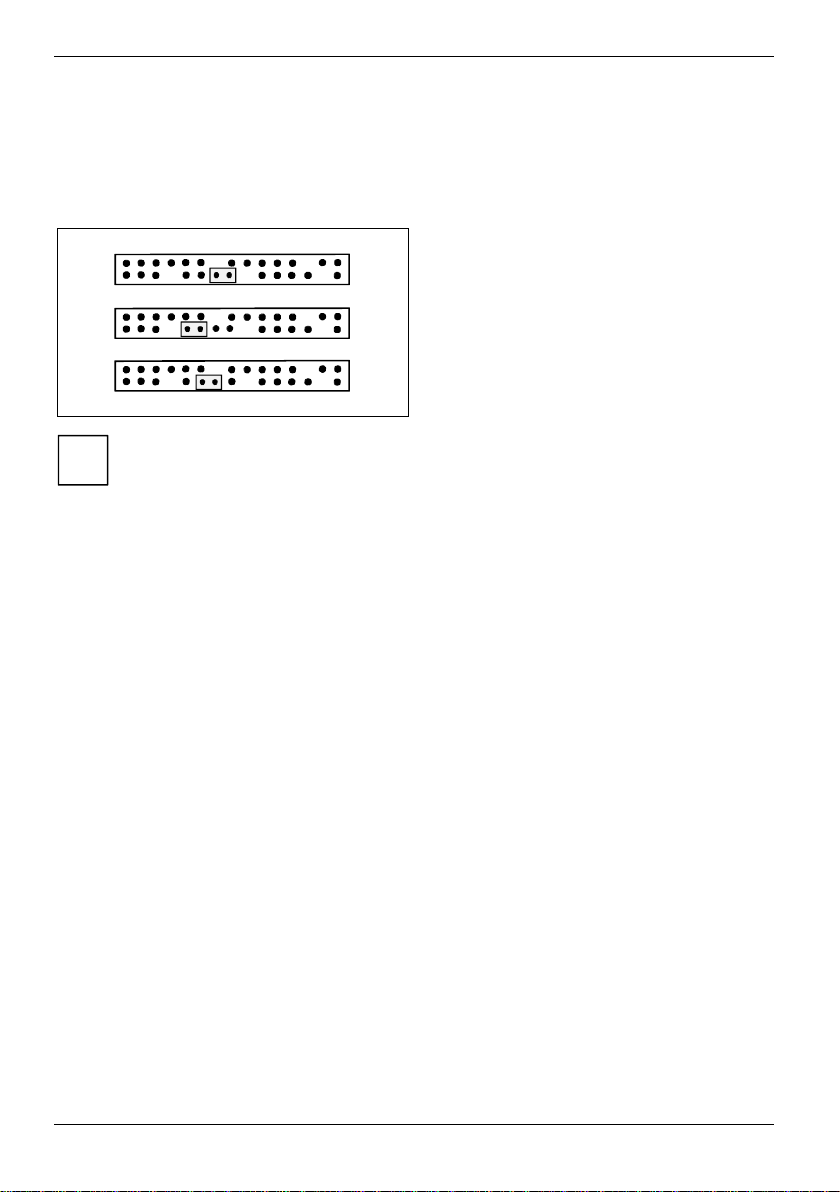

Einstellungen mit Schaltern und Steckbrücken..........................................................................16
Erweiterungen / Hochrüsten .........................................................................................................17
Prozessor tauschen.........................................................................................................................17
Prozessor ausbauen/einbauen ................................................................................................17
Hauptspeicher hochrüsten ...............................................................................................................19
AGP-Grafikkarten hochrüsten..........................................................................................................20
PCI-Karten hochrüsten ....................................................................................................................20
PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes .................................................21

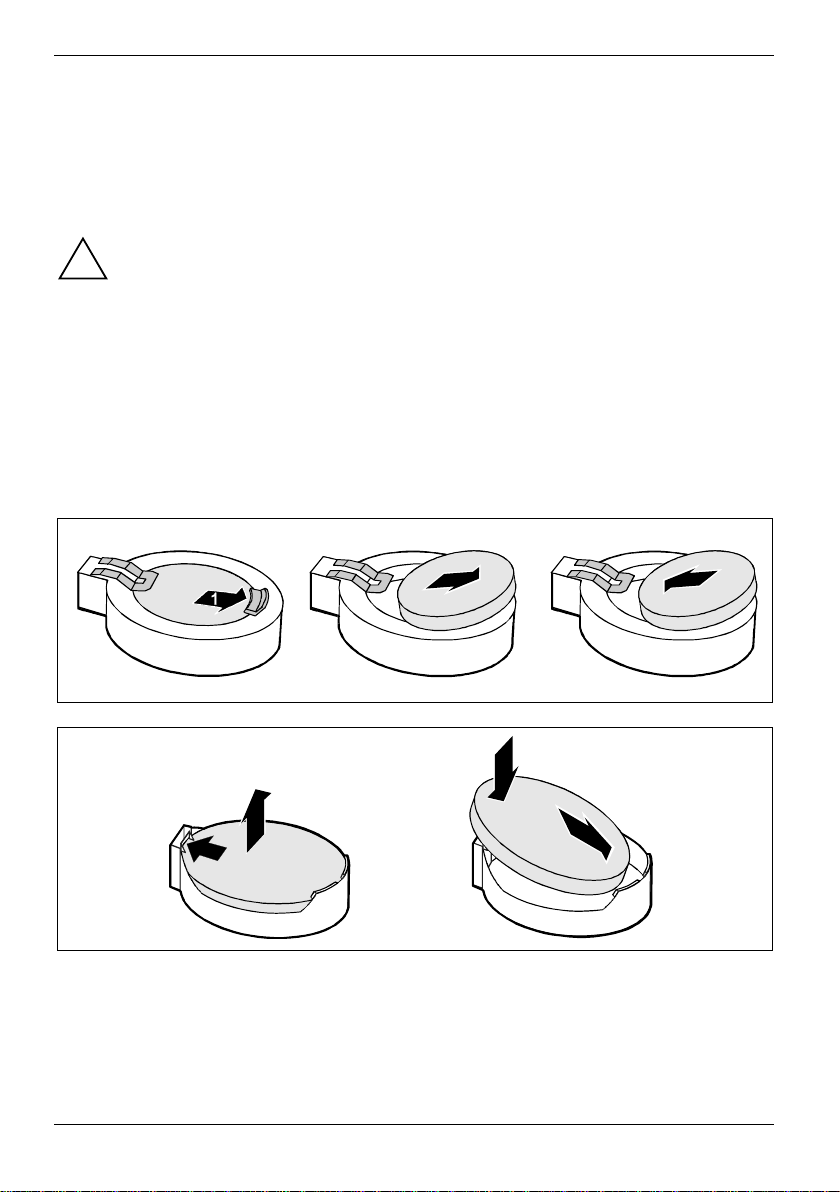

Lithium-Batterie austauschen ..........................................................................................................22
BIOS-Update ...................................................................................................................................23
BIOS-Recovery - System-BIOS wiederherstellen ............................................................................24
Microcode-Update ...........................................................................................................................25
Treiber.............................................................................................................................................26
Anhang...........................................................................................................................................27
Elektrische Eigenschaften ...............................................................................................................27
APM und ACPI Systemstatus, Stromsparmodi ................................................................................28
Mainboard-Revision und BIOS-Version ...........................................................................................29
Fehlermeldungen...........................................................................................................................30
Glossar............................................................................................................................................34
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch
Page 10
Page 11
Mainboard D1761
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres
Mainboards kann es vorkommen, dass Sie einige Hardware-Komponenten nicht vorfinden, obwohl
diese in diesem Handbuch beschrieben sind.
Weitere Informationen
Informationen zum BIOS-Setup und zusätzliche Beschreibungen zu den Treibern finden Sie:
• in den Readme-Dateien auf Ihrer Festplatte
• auf beiliegenden Treiber-Disketten
• auf der CD "Drivers & Utilities Collection" oder "Drivers & Utilities" oder "ServerStart".
Darstellungsmittel
In diesem Handbuch werden folgende Darstellungsmittel verwendet.
► kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen.
↵ bedeutet, dass Sie nach dem eingegebenen Text die Eingabetaste drücken müssen.
Texte in Schreibmaschinenschrift stellen Bildschirmausgaben dar.
Texte in fetter Schreibmaschinenschrift sind Texte, die Sie über die Tastatur eingeben
müssen.
Kursive Schrift kennzeichnet Befehle oder Menüpunkte.
"Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen.
Um die Dokumentation aufrufen zu können, muss das Programm Acrobat Reader installiert
sein. Sie finden das Programm im CD-ROM-Verzeichnis: utls/acrobat.
i
Weitere Informationen finden Sie in den entsprechenden readme.txt-Dateien.
kennzeichnet Hinweise, deren Nichtbeachtung Ihre Gesundheit gefährdet oder zu
Sachschäden führt.
!
kennzeichnet zusätzliche Informationen und Tipps für den sachgerechten Umgang mit
dem System.
i
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 1
Page 12
Wichtige Hinweise
Wichtige Hinweise

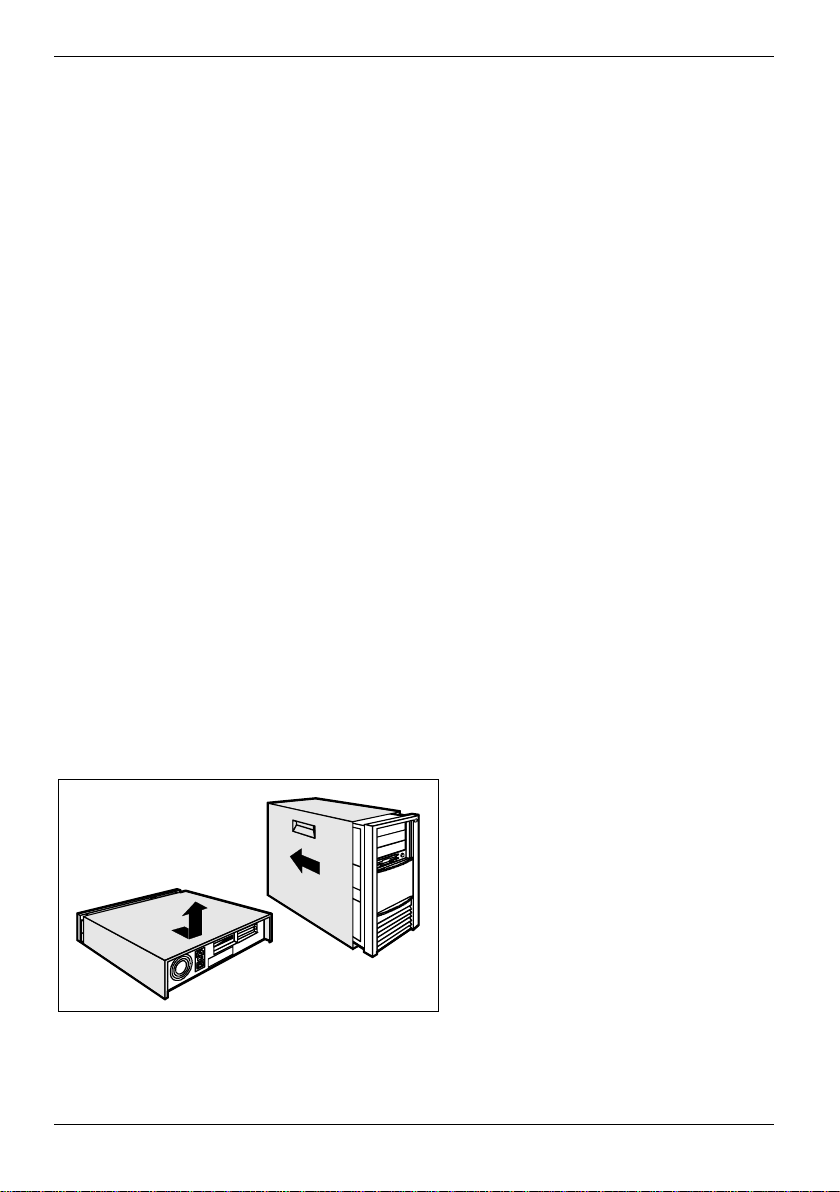

Bei eingebautem Mainboard müssen Sie das System öffnen, um Zugriff auf das Mainboard zu
bekommen. Wie Sie das System zerlegen und wieder zusammenbauen, ist in der Betriebsanleitung
des Systems beschrieben.
Verbindungsleitungen zu Peripheriegeräten müssen über eine ausreichende Abschirmung verfügen.
Beachten Sie die Sicherheitshinweise in der Betriebsanleitung des Systems.
!
Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explosionsgefahr.
Beachten Sie deshalb unbedingt die Angaben im Kapitel "Erweiterungen / Hochrüsten" "Lithium-Batterie austauschen".
Während des Betriebs können Bauteile sehr heiß werden. Beachten Sie dies, wenn Sie
Erweiterungen auf dem Mainboard vornehmen wollen. Es besteht Verbrennungsgefahr!
Diese Baugruppe erfüllt in der ausgelieferten Ausführung die Anforderungen der EGRichtlinie 89/336/EWG "Elektromagnetische Verträglichkeit".
Die Konformität wurde in einer typischen Konfiguration eines Personal Computers
geprüft.
Beim Einbau der Baugruppe sind die spezifischen Einbauhinweise gemäß der
Anleitung des jeweiligen Endgerätes zu beachten.
Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Erweiterungen
Defekte am System verursachen. Informationen darüber, welche Erweiterungen Sie
i
verwenden können, erhalten Sie bei Ihrer Verkaufsstelle oder unserem Service.
Hinweise zu Baugruppen
Um Schäden des Mainboards, der darauf befindlichen Bauteile und Leiterbahnen zu vermeiden,
bauen Sie Baugruppen mit größter Sorgfalt und Vorsicht ein und aus. Achten Sie darauf,
Baugruppen gerade einzusetzen, ohne Bauteile , Leiterbahnen oder andere Komponenten (z. B.
EMI-Federkontakte) zu beschädigen.
Ziehen Sie den Netzstecker aus der Schutzkontakt-Steckdose, damit System und Mainboard von
der Netzspannung getrennt sind.
Gehen Sie sorgfältig mit den Verriegelungsmechanismen (Rastnasen und Zentrierbolzen etc.) um,
wenn Sie das Mainboard oder Komponenten (z. B. Speichermodule oder Prozessor) austauschen.
Verwenden Sie niemals scharfe Gegenstände (Schraubendreher) als Hebelwerkzeuge.
Baugruppen mit elektrostatisch gefährdeten Bauelementen (EGB) können durch
den abgebildeten Aufkleber gekennzeichnet sein:
Wenn Sie Baugruppen mit EGB handhaben, beachten Sie unbedingt Folgendes:
• Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten
Gegenstandes), bevor Sie mit Baugruppen arbeiten.
• Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein.
• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen.
• Fassen Sie die Baugruppen nur am Rand an.
• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf der Baugruppe.
2 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 13
Übersicht Leistungsmerkmale
Übersicht Leistungsmerkmale
Onboard-Merkmale D1761-C D1761-A
Chipsatz SiS661FX /964L SiS661FX /964L
Format µATX µATX
VGA ü ü
Audio / 6-Kanal / S/PDIF5.1 ü / ü / - ü / ü / Summer / int. Lautsprecheranschluss - / ü - / ü
LAN 1 Gbit / 100 Mbit / 10 Mbit - / ü / ü - / ü / ü
LAN ASF / mit Alert-on-LAN / WoL / Boot - / - / ü / ü - / - / ü / ü
SATA / ATA / RAID - / ü / - - / ü / -
FireWireTM / HI-SPEED USB 2.0 - / ü - / ü
Lüfterüberwachung PSU**/CPU/AUX1/AUX2 - / - / - / - - / - / - / Lüftersteuerung PSU**/CPU/AUX1/AUX2 - / ü / - / - - / - / - / -
Temperaturüberwachung
CPU/ONB1/ONB2/OFFB
SmartCard-Leseranschluss (USB / seriell) - / - - / Unterstützung für Fujitsu Siemens Computers
Tastatur mit Einschalttaste
Spezielle Onboard-Merkmale

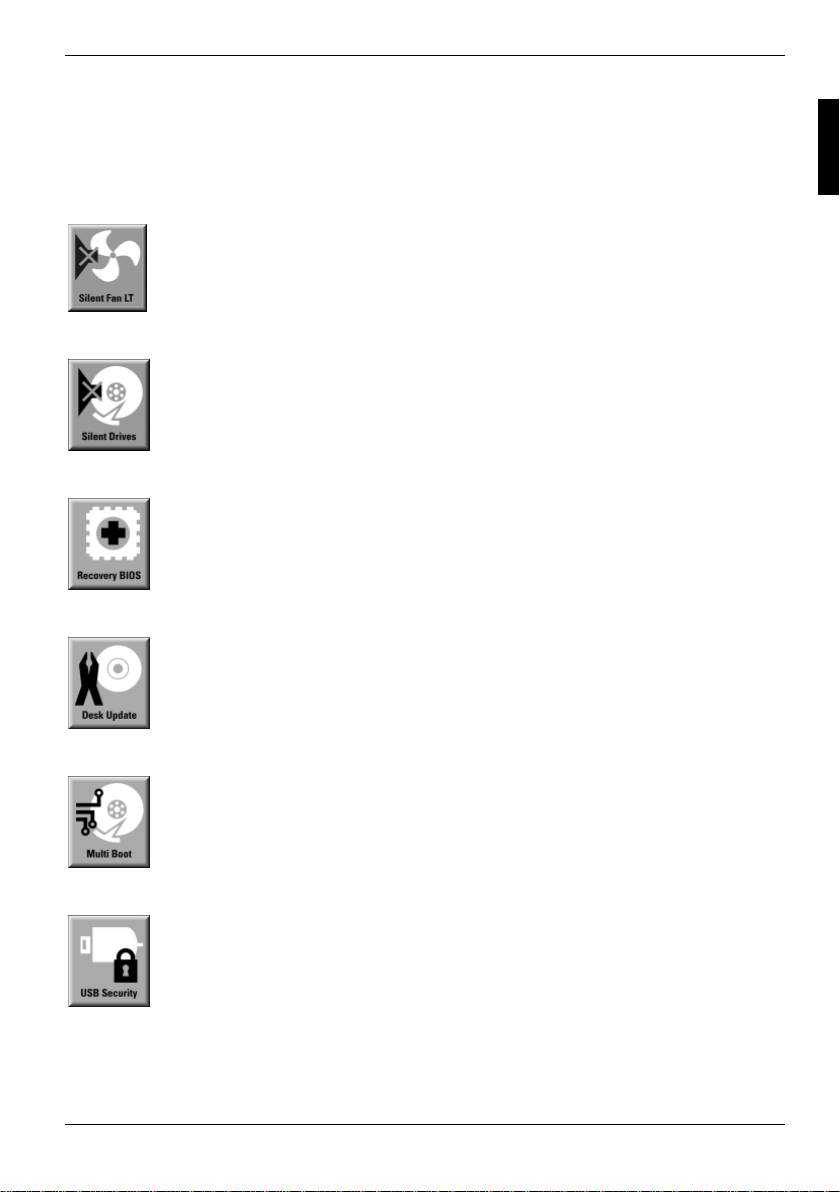

Silent Fan / Silent Fan LT - / ü - / System Guard / Silent Drives - / ü - / ü
Recovery BIOS / Desk Update / Multi Boot ü / ü / ü ü / ü / ü
HDD Password / USB Security - / ü - / ü
Logo Boot / Intel On Screen Branding ü / ü ü / ü
ü / - / - / - - / - / - / -
- -
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 3
Page 14
Übersicht Leistungsmerkmale
Interne Anschlüsse D1761-C D1761-A
DIMM-Steckplätze (DDR 400, SDRAM, PC3200) 2 2
AGP-Steckplatz (2/4/8x, 32 Bit, 66 MHz, 1,5 V) 1 1
PCI-Steckplatz (32 Bit, 33 MHz, 5 V und 3,3 V) 3 3
CNR-Steckplatz (Type A, nur AC‘97) - Serial ATA-Schnittstelle (150 Mbyte/s) /
ATA-Schnittstelle (100 Mbyte/s) /
Diskettenlaufwerksschnittstelle
S/PDIF 5.1 (digital Audio)* OUT / IN - / - - / CD-Audio Input / AUX-Audio Input - / - - / Bedienfeld Audio (9-Pin; Kopfhörer, Mikrofon) 1 1
FireWireTM * (9-Pin, Intel standard header) - USB-Anschlüsse* (2.0, ~480 MB/s) 2 2
Serielle Anschlüsse* (FIFO, 16550 kompatibel) - Lüfteranschlüsse PSU** / CPU / AUX1 / AUX2 - / 1 /1 / - - / 1 /1 / SMBus Anschluss* (Gehäuse-Temperatur) - Gehäuseüberwachung* (Gehäuse offen) - Stromversorgung ATX / ATX12V / AGP PRO 1 / 1 / - 1 / 1 / -
Externe Anschlüsse D1761-A D1761-A
VGA 1 1
Audio Mic. In / Line in / Line out (oder
Treiberkonfiguration)
S/PDIF 5.1 (digital Audio, cinch)* OUT / IN - / - - / LAN (RJ-45) 1 1
PS/2 Maus / Tastatur 1 / 1 1 / 1
FireWireTM * (6-Pin, IEEE 1394-Anschluss) - USB-Anschlüsse (2.0, ~480 MB/s) 4 4
Serielle Anschlüsse (RS232, FIFO, 16550
kompatibel)
Paralleler Anschluss (EPP/ECP) 1 1
* wird für interne Geräte verwendet oder optional über Bedienfeld vorne/hinten
** wird nicht von Standard-Stromversorgungen unterstützt
- / 2 / 1 - / 2 / 1
1 / 1 / 1 1 / 1 / 1
1 1
4 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 15
Übersicht Leistungsmerkmale
Besondere Merkmale
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres
Mainboards besitzt oder unterstützt das Mainboard die nachfolgend beschriebenen Merkmale.
Silent Fan LT
Ein Controller regelt den Prozessor-Lüfter im PC und verhindert dadurch jede unnötige
Lärmbelästigung. Der Controller funktioniert unabhängig von Betriebssystem und
Prozessor.
Silent Drives
Festplatten und optische Laufwerke (CD-ROM, CD-RW, DVD usw.) sind neben den
Lüftern einige der größten Lärmquellen in einem PC. Über das BIOS-Setup können
diese Laufwerke in einen leiseren Modus geschaltet werden.
Recovery BIOS
Durch ein unvollständiges BIOS-Update (z. B. durch Stromausfall) ist das SystemBIOS zerstört. Alle Fujitsu Siemens Computers Mainboards verfügen über ein
Recovery-BIOS. Damit kann ein zerstörtes BIOS einfach wiederhergestellt werden.
Eine genaue Anleitung finden Sie im Kapitel "BIOS-Recovery - System-BIOS
wiederherstellen".
DeskUpdate
DeskUpdate ermöglicht eine einfache und automatisierte Treiberinstallation. Die
Funktion steht sowohl auf der CD "Drivers & Utilities" als auch im Internet zur
Verfügung.
Multi Boot
Das BIOS der Fujitsu Siemens Computers Mainboards erlaubt es, von
Massenspeichergeräten aller Art zu booten. Hierzu gehören neben IDE-Festplatten
auch optische Laufwerke wie zum Beispiel CD-ROM, DVD und auch externe
Laufwerke, die an USB oder FireWire angeschlossen werden können.
USB Security
USB Security ist eine BIOS-Funktion, die einen vom Betriebssystem unabhängigen
Schutz vor unautorisiertem Zugriff auf das System bietet. Ist USB Security aktiviert,
dann kann das System nur noch gestartet werden, wenn der Memorybird von Fujitsu
Siemens Computers an einem der vorhandenen USB-Anschlüsse gesteckt ist.
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 5
Page 16
Kurzanleitung Mainboard einbauen
Wenn Sie das Mainboard einzeln gekauft haben, können Sie es nach der folgenden Kurzanleitung
in Ihr System einbauen.
Die hier beschriebenen Tätigkeiten setzen Grundwissen über PC voraus und können nicht von
einem Laien ausgeübt werden. Falls Sie sich nicht sicher sind, ob Sie ausreichend Fachwissen
besitzen, so überlassen Sie diese Arbeiten einem Fachmann.
Die Abbildungen der Systeme zeigen Beispiele von möglichen Gehäusen.
Vor dem Einbau
► Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise".
► Prüfen Sie, ob Prozessor, Speichermodule und Stromversorgung zu diesem Mainboard
passen:

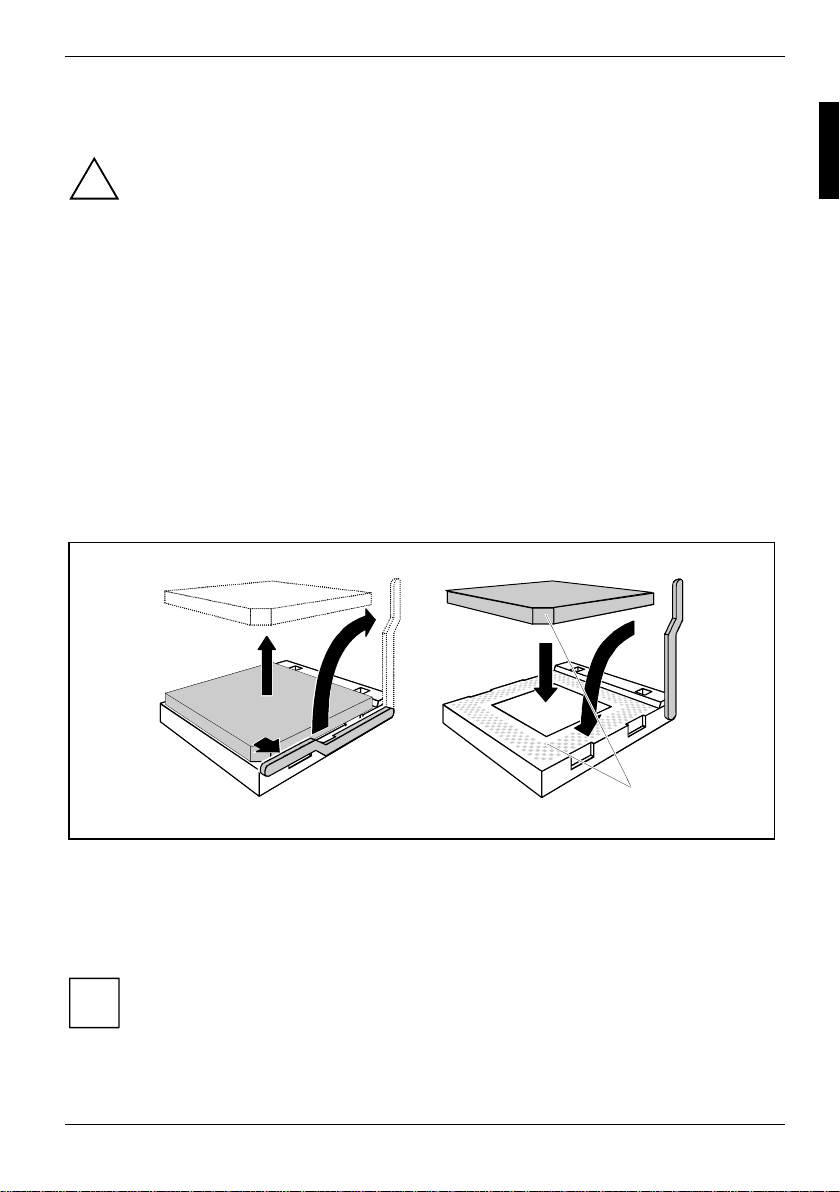

− Prozessoren siehe Kapitel "Prozessor tauschen".

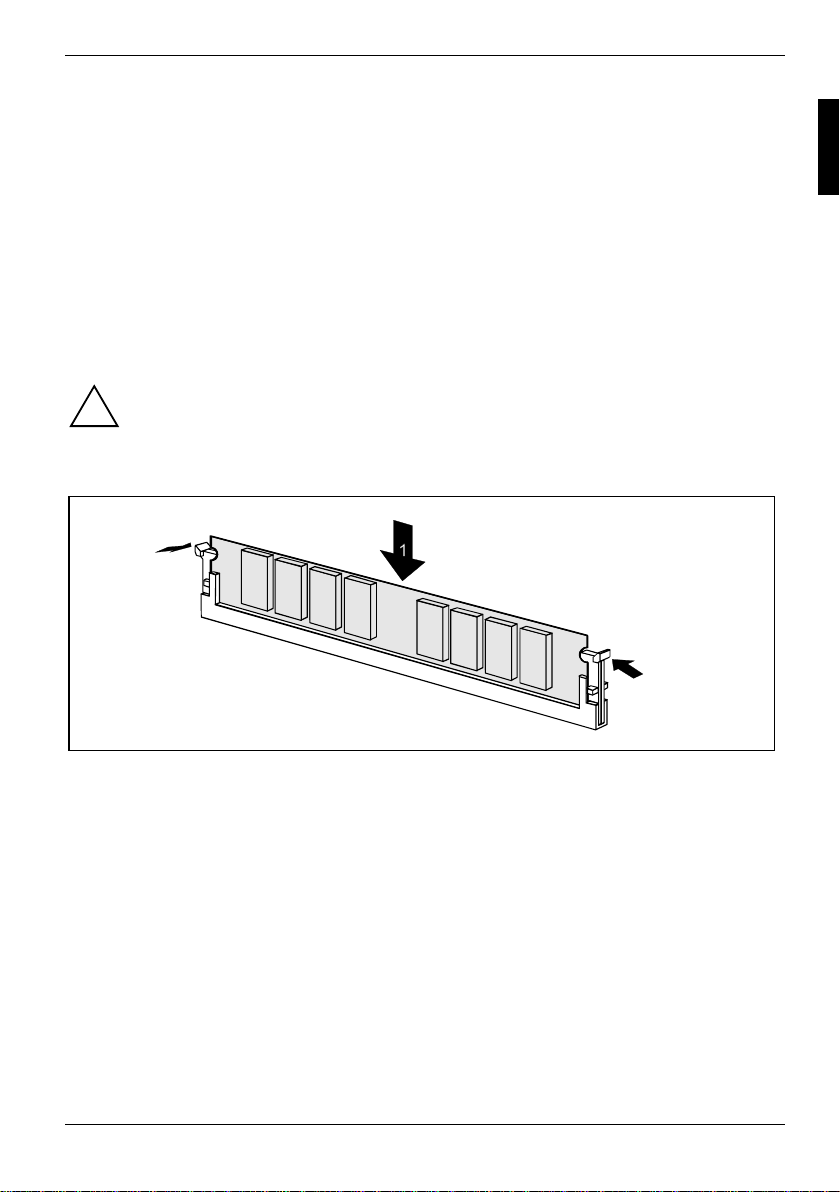

− Speichermodule siehe Kapitel "Hauptspeicher hochrüsten".
− Stromversorgung siehe Kapitel "Elektrische Eigenschaften".
► Prüfen Sie, ob der Strombedarf der Lüfter (Prozessor, Gehäuse) nicht die Belastbarkeit der
Lüfteranschlüsse überschreitet (siehe Kapitel "Elektrische Eigenschaften").
► Bauen Sie zunächst nur die unbedingt benötigten Komponenten ein (Grafikkarte, Prozessor
und Kühlkörper, ein Speichermodul) und schließen Sie nur die benötigten Anschlüsse an
(Netzteil, Gehäuseanschlüsse wie ATX-Einschalter, Festplatte oder Diskettenlaufwerk). Erst
wenn diese Minimalkonfiguration erfolgreich hochfährt, sollten Sie weitere Karten und Geräte
einbauen (siehe Kapitel "Erweiterungen / Hochrüsten").
Einbau
► Bestücken Sie das Mainboard möglichst schon vor dem Einbau in das Gehäuse mit
Prozessor, Kühlkörper und Speichermodulen. Weitere Hinweise dazu finden Sie im Kapitel
"Prozessor tauschen".
► Öffnen Sie das Gehäuse, so wie in der
Betriebsanleitung Ihres Systems
beschrieben.
6 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 17
Kurzanleitung Mainboard einbauen

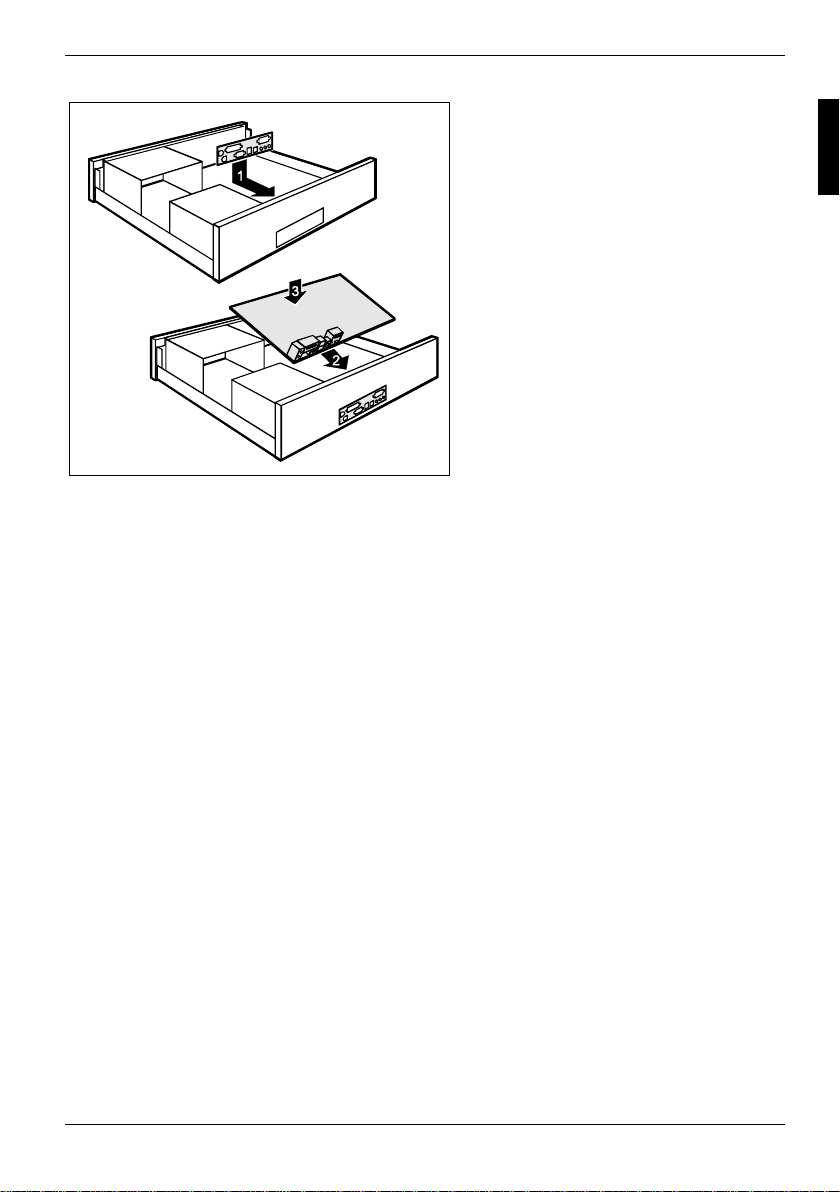

► Sollte im Gehäuse kein passendes
Anschlussfeld vorhanden sein, müssen
Sie das mitgelieferte Anschlussfeld (1)
einbauen.
Achten Sie auf die Ausrichtung der Blende,
damit die Anschlüsse des Mainboards
hinterher passen.
► Setzen Sie das Mainboard an der
Kante an, an der sich das
Anschlussfeld befindet (2), und setzen
Sie die Baugruppe dann in das
Gehäuse ein (3).
Achten Sie darauf, dass Abstandshalter im
Gehäuse nur an Stellen montiert sind, an
denen im Mainboard Befestigungslöcher
sind.
► Befestigen Sie das Mainboard mit den
mitgelieferten Schrauben.
► Stecken Sie die Stecker für Stromversorgung, Bedienfeld und Laufwerke auf die
entsprechenden Anschlüsse auf dem Mainboard.
Treiberinstallation
► Installieren Sie die Treiber für den Chipsatz. Sie finden die Treiber auf der beigelegten CD
"Drivers & Utilities". Wie Sie die Treiber installieren, finden Sie im Kapitel "Treiber".
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 7
Page 18
Anschlüsse und Steckverbinder
Die Position der Anschlüsse und Steckverbinder finden Sie auf der Seite "Umschlag/Cover".
Die markierten Komponenten und Steckverbinder müssen nicht auf dem Mainboard vorhanden sein.
Externe Anschlüsse
Die Position der externen Anschlüsse finden Sie auf der Seite "Umschlag/Cover".
PS/2-Tastaturanschluss, violett
LAN
Serielle Schnittstelle, türkis
Bildschirmanschluss, blau
LAN-Anschluss
Audioausgang (Line out), hellgrün
Audioeingang (Line in), hellblau
PS/2-Mausanschluss, grün
Parallele Schnittstelle/Drucker,
burgund
USB - Universal Serial Bus, schwarz
Mikrofonanschluss, rosa
LAN-Anschluss
Das Mainboard ist mit dem LAN-Controller ADMTeK AN983N bestückt. Dieser LAN-Controller
unterstützt die Übertragungsgeschwindigkeiten 10 Mbit/s und 100 Mbit/s. Der LAN-Controller verfügt
über einen 2 Kbyte großen Sende- und Empfangspuffer (FIFO) und unterstützt die WOLFunktionalität durch Magic Packetä. Der LAN RJ45-Anschluss besitzt eine LED (Leuchtdiode).
1
LED 1 (grün)
An: es besteht eine Verbindung (z. B. zu einem Hub).
Blinkt: Aktivität
LED 2 (gelb)
Aus: 10 Mbit/s Geschwindigkeit
An: 100 Mbit/s Geschwindigkeit
8 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
2
Page 19
Interne Anschlüsse und Steckverbinder
Interne Anschlüsse und Steckverbinder
Die Position der internen Anschlüsse und Steckverbinder finden Sie auf der Seite
"Umschlag/Cover". Zu einigen Anschlüssen finden Sie hier noch Zusatzinformationen.
Festplatten-Anschluss
Eine Ultra-ATA/66- oder Ultra-ATA/100-Festplatte muss mit einer speziellen, für den Ultra-ATA/66bzw. Ultra-ATA/100-Betrieb ausgelegten Leitung angeschlossen werden.
► Verbinden Sie das blau markierte Ende der Leitung mit dem Mainboard.
Audio-Bedienfeld
Wenn Sie den internen Anschluss für das Audio-Bedienfeld für die Vorderseite des Systems nutzen
wollen, gehen Sie vor wie folgt:
► Entfernen Sie alle Steckbrücken vom Audio-Bedienfeld-Anschluss.
► Stecken Sie das Kabel für das Audio-Bedienfeld.
Wenn Sie sowohl an der Vorderseite als auch an der Rückseite des Systems AudioGeräte anschliessen, können Sie die Anschlüsse Audioausgang (Line out) und Mikrofon
i
(Microphone) nur jeweils einmal verwenden.
Haben Sie an beiden Audioausgängen Audio-Geräte angeschlossen, ist nur der
Anschluss an der Vorderseite des Systems aktiv.
Haben Sie an beiden Mikrofonanschlüssen Audio-Geräte angeschlossen, ist nur der
Anschluss an der Rückseite des Systems aktiv.
2-, 4- oder 6-Kanal-Audiobetrieb über Analog-Audio-Kanäle
Das Mainboard unterstützt einen 6-Kanal-Audioausgang über die Analog-Audio-Kanäle (2 Front-, 2
Rear-, 1 Center- und 1 Subwoofer-Kanal). Damit ist es möglich, 4 oder 6 Lautsprecher
anzuschließen und somit einen besseren Surround-Sound-Effekt zu erzielen.
Treiber
Für den 2-, 4- oder 6-Kanal-Audiobetrieb muss ein entsprechender Treiber installiert sein. Falls der
Treiber noch nicht installiert ist, gehen Sie vor wie im Kapitel "Erweiterungen / Hochrüsten",
Abschnitt "Treiber" beschrieben.
Anschließen von Lautsprechern
Die Anzahl der angeschlossenen Lautsprecher sollte der Anzahl der Audiokanäle entsprechen, die
Sie in der Treiber-Software auswählen.
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 9
Page 20
Interne Anschlüsse und Steckverbinder
Externe Audioanschlüsse verwenden
Analoger 2-Kanal-Audioausgang
1
2
3
1
2
3
1
2
3
Je nach Treiberversion und Betriebssystem können die Funktionen von dieser Darstellung
abweichen. Weitere Informationen finden Sie gegebenenfalls in der jeweiligen Hilfe von
i
Treiber und Software.
Bei der 2-Kanal-Konfiguration stehen die
Funktionen Line-Out, Line-In und MIC zur
Verfügung.
1 = Line-In (blau)
2 = Line-Out (Front-Kanäle, grün)
3 = MIC (rot)
Analoger 4-Kanal-Audioausgang
Line-In wird bei der 4-Kanal-Konfiguration in die
Funktion Rear-Out umgewandelt.
1 = Line-In (Rear-Kanäle, blau)
2 = Line-Out (Front-Kanäle, grün)
3 = MIC (rot)
Analoger 6-Kanal-Audioausgang
Line-In und MIC werden bei der 6-KanalKonfiguration in die Funktion Line-Out
umgewandelt.
1 = Line-In (Rear-Kanäle, blau)
2 = Line-Out (Front-Kanäle, grün)
3 = MIC (Center- und Subwoofer-Kanal, rot)
Einstellung für 2-, 4- oder 6-Kanal-Audiobetrieb auswählen
Abhängig vom Treiber für den Audiobetrieb und vom verwendeten Betriebssystem können Sie die
Audioeigenschaften konfigurieren, z. B. unter Windows 2000 unter Start - Einstellungen -
Systemsteuerung - Sounds und Multimedia.
10 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 21
Pinbelegung interne Anschlüsse
Pinbelegung interne Anschlüsse
Im folgenden finden Sie die Pinbelegung einiger interner Anschlüsse in Deutsch und/oder Englisch.
Einige der beschriebenen Anschlüsse können optional sein!
i
Bedienfeld / Front panel
Achten Sie bei den LEDs auf die Polung. Oft ist
Power On/Off
1)
Reset
3)
HD-LED
bei den Anschluss-Leitungen der Pluspol durch
ein farbiges Kabel gekennzeichnet.
Recovery Password
1) Cable is not included in the delivery scope.
2) 2-pin or 3-pin connector possible
3) both connector positions possible
Anschluss Anmerkung
Reset
Power On/Off
HD LED
Power On LED Zeigt den Systemzustand APM oder ACPI an (siehe Anhang, Abschnitt "APM
und ACPI Systemstatus, Stromsparmodi")
Password siehe Kapitel "Einstellungen mit Schaltern und Steckbrücken"
Recovery siehe Kapitel "Einstellungen mit Schaltern und Steckbrücken"
Speaker 0,5 W bei 8 Ohm
1)
Power On
1) 2)
LED
Speaker
1
2
CD audio Input
1
Pin Signal
1 Left CD audio input
2 CD GND
3 CD GND
4 Right CD audio input
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 11
Page 22
Pinbelegung interne Anschlüsse
Audio-Bedienfeld / Audio front panel
1 2
Pin Signal Pin Signal
1 Micro input 2 Analog GND
3 Micro bias 4 Analog VCC
5 Right line output 6 Right line return
7 Not connected 8 Key
9 Left line output 10 Left line return
Wird das Audio-Bedienfeld nicht benutzt, müssen Sie Steckbrücken auf die Pinpaare 5/6 und 9/10
stecken.
USB - dual channel
1
2
(internal or external via special wire)
Pin Signal Pin Signal
1 VCC C 2 VCC D
3 Data negative C 4 Data negative D
5 Data positive C 6 Data positive D
7 GND 8 GND
9 Key 10 Not connected
Lüfter 1 / fan 1 (CPU)
1
Lüfter 2 / fan 2 (AUX1)
(only for 3 pin fans)
Pin Signal
1 GND
2 Controlled FAN voltage (0V, +6V, ... +12V, max. 1A)
or fix Fan voltage (+12 V, max. 1 A)
3 Fan sense
12 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 23
Pinbelegung interne Anschlüsse

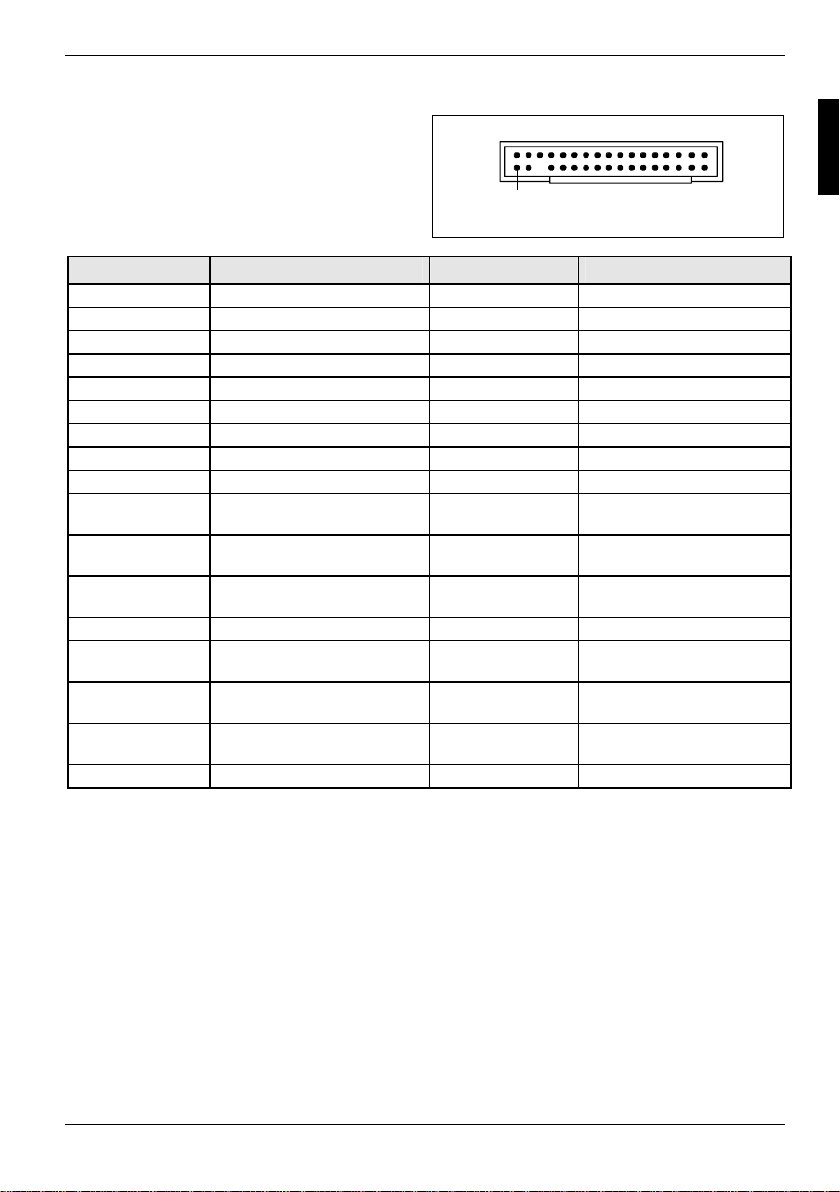

Schnittstelle Diskettenlaufwerk/
Floppy interface
1
Pin Signal Pin Signal
1 GND 18 Step DIR (low asserted)
2 FDHDIN (low asserted) 19 GND
3 GND 20 Step Pulse (low asserted)
4 Not connected 21 GND
5 Key 22 Write Data (low asserted)
6 Not connected 23 GND
7 GND 24 Write Enable (low asserted)
8 Index (low asserted) 25 GND
9 GND 26 Track 0 (low asserted)
10 Motor A Enable (low
asserted)
11 GND 28 Write Protect (low
12 Drive B Select (low
asserted)
13 GND 30 Read Data (low asserted)
14 Drive A Select (low
asserted)
15 GND 32 Side 1 Select (low
16 Motor B Enable (low
asserted)
17 GND 34 Disk Change (low asserted)
27 GND
29 GND
31 GND
33 GND
asserted)
asserted)
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 13
Page 24

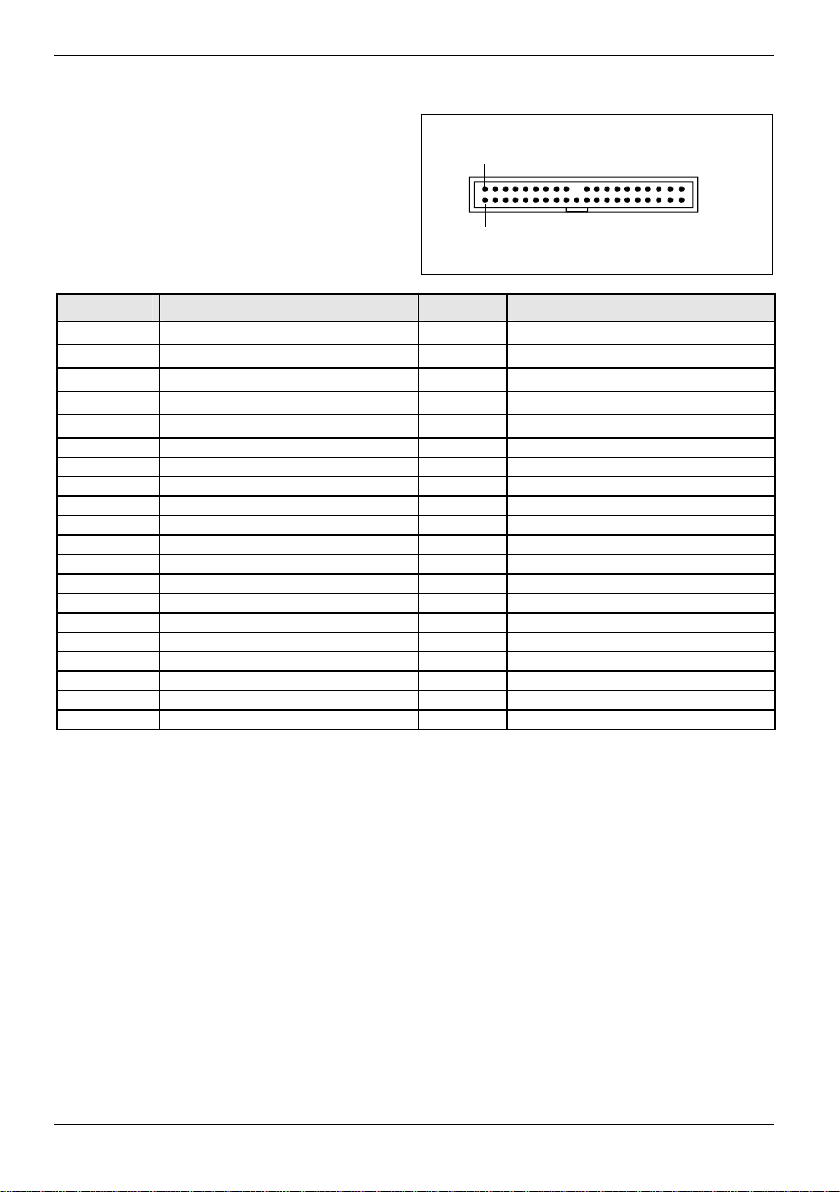

Pinbelegung interne Anschlüsse
ATA-Schnittstelle /
2
ATA interface
1
Pin Signal Pin Signal
1 Reset drive (low asserted) 2 GND
3 Data 7 (high asserted) 4 Data 8 (high asserted)
5 Data 6 (high asserted) 6 Data 9 (high asserted)
7 Data 5 (high asserted) 8 Data 10 (high asserted)
9 Data 4 (high asserted) 10 Data 11 (high asserted)
11 Data 3 (high asserted) 12 Data 12 (high asserted)
13 Data 2 (high asserted) 14 Data 13 (high asserted)
15 Data 1 (high asserted) 16 Data 14 (high asserted)
17 Data 0 (high asserted) 18 Data 15 (high asserted)
19 GND 20 Key
21 DRQ (high asserted) 22 GND
23 I/O write (low asserted) 24 GND
25 I/O read (low asserted) 26 GND
27 I/O ready (low asserted) 28 Cable select
29 DAK (low asserted) 30 GND
31 IRQ (high asserted) 32 Not connected
33 ADR 1 (high asserted) 34 ATA66 Detect (low asserted)
35 ADR 0 (high asserted) 36 ADR 2 (high asserted)
37 CS 1 (low asserted) 38 CS 3 (low asserted)
39 IDE-LED (low asserted) 40 GND
14 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 25
Pinbelegung interne Anschlüsse
Stromversorgung ATX /
1
Power supply ATX
11
Pin Signal Pin Signal
1 +3.3V(P3V3P) 11 +3.3V(P3V3P)
2 +3.3V(P3V3P) 12 -12V (P12VN)
3 GND 13 GND
4 +5V (VCC) 14 PS on (low asserted)
5 GND 15 GND
6 +5V (VCC) 16 GND
7 GND 17 GND
8 Powergood (high asserted) 18 -5V (5PVN)
9 +5V Auxiliary (VCC Aux) 19 +5V (VCC)
Zusätzliche Stromversorgung ATX12 V /
10 +12V (P12VP) 20 +5V (VCC)
13
Additional Power supply ATX12 V
Pin Signal Pin Signal
1 GND 2 GND
3 +12 V 4 +12 V
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 15
Page 26
Einstellungen mit Schaltern und Steckbrücken
Einstellung über Bedienfeld-Steckerleiste
A
B
C
Bitte achten Sie auf die genaue Position der Pinpaare!
i
System- und BIOS-Setup-Passwort umgehen - Pinpaar A
Pinpaar A ermöglicht das Umgehen des System- und BIOS-Setup-Passworts.
On / gesteckt Das System- und BIOS-Setup-Passwort wird beim Einschalten des Gerätes
Off / nicht gesteckt
übersprungen und kann geändert werden.
Das System- und BIOS-Setup-Passwort muss beim Einschalten des Gerätes
eingegeben werden.
1
2
1
2
1
2
Pinpaar A gesteckt =
System- und BIOS-Setup-Passwort umgehen
Pinpaar B gesteckt =
System-BIOS wiederherstellen
Pinpaar C gesteckt =
Auslieferungszustand
System-BIOS wiederherstellen - Pinpaar B
Pinpaar B ermöglicht das Wiederherstellen des System-BIOS nach einem fehlerhaften Update. Zum
Wiederherstellen des System-BIOS benötigen Sie eine "Flash-BIOS-Diskette" (siehe Kapitel "BIOSUpdate").
On / gesteckt Das System-BIOS startet vom Diskettenlaufwerk A: und die eingelegte "Flash-BIOS-
Off / nicht gesteckt
16 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Diskette" überschreibt das System-BIOS auf dem Mainboard.
Normaler Betrieb (Standardeinstellung).
Page 27
Erweiterungen / Hochrüsten
Bei allen in diesem Kapitel beschriebenen Arbeiten verlassen Sie zuerst den
Energiesparmodus, bevor Sie das Gerät ausschalten und ziehen Sie dann den
!
Netzstecker aus der Schutzkontakt-Steckdose!
Auch wenn Sie das Gerät heruntergefahren haben, stehen Teile des Gerätes (z. B.
Speichermodule, AGP- und PCI-Erweiterungsbaugruppen) noch unter Spannung.
Prozessor tauschen
Technische Daten
• Pentium 4 mit 400/533/800 MHz Front Side Bus (FSB) in der Bauform mPGA478
• Celeron mit 400/533 MHz Prozessor System Bus in der Bauform mPGA478
Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet
unter:
www.fujitsu-siemens.de/mainboards.
Prozessor ausbauen/einbauen
► Entfernen Sie einen eventuell vorhandenen Lüfter und den Kühlkörper.
2
2
3
3
4
4
5
5
1
1
A
A
► Drücken Sie den Hebel in Pfeilrichtung (1) und schwenken Sie ihn bis zum Anschlag nach
oben (2).
► Heben Sie den alten Prozessor aus dem Steckplatz (3).
► Stecken Sie den neuen Prozessor so in den Steckplatz, dass die abgeschrägte Ecke des
Prozessors mit der Codierung am Steckplatz (A) von der Lage her übereinstimmt (4).
► Schwenken Sie den Hebel nach unten, bis er spürbar einrastet (5).
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 17
Die abgeschrägte Ecke des Prozessors kann auch an einer anderen Stelle sein als in der
Abbildung dargestellt.
i
Page 28
Prozessor tauschen
Kühlkörpermontage
Verwenden Sie unbedingt Wärmeleitmaterial zwischen Prozessor und Kühlkörper. Wenn auf dem
Kühlkörper bereits ein Wärmeleitpad (gummiartige Folie) aufgebracht ist, verwenden Sie dieses.
Ansonsten müssen Sie eine sehr dünne Schicht Wärmeleitpaste auftragen.
Wärmeleitpads können Sie nur einmal benutzen. Wenn Sie den Kühlkörper abnehmen, müssen Sie
ihn reinigen und neue Wärmeleitpaste auftragen, bevor Sie ihn erneut montieren.
Bitte beachten Sie, dass je nach verwendetem Kühlkörper unterschiedliche Kühlkörperhalterungen
auf dem Mainboard benötigt werden.
Wenn auf der Unterseite des Mainboards eine Gegenhalteplatte zur Versteifung montiert
ist, dürfen keine Kühlkörper vom Typ "Intel Boxed" verwendet werden. Die Halteklammern
i
des Kühlkörpers werden sonst beschädigt.
Beim Verwenden eines Kühlkörper "Intel Boxed" muss das Mainboard umgerüstet
werden. Dieser Umrüstsatz liegt entweder dem Mainboard bei oder ist separat erhältlich.
Wenn keine Gegenhalteplatte montiert ist, können Sie sowohl Kühlkörper "Intel Boxed"
als auch Standard-Kühlkörper verwenden. Wenn Sie den Kühlkörper "Intel Boxed"
verwenden, biegt sich das Mainboard wegen des starken Drucks der Halteklammern
durch. Dieses Verhalten ist von Intel so spezifiziert.
► Je nach Ausbau-Variante müssen Sie eine
Schutzfolie vom Kühlkörper abziehen oder
den Kühlkörper mit Wärmeleitpaste
bestreichen, bevor Sie ihn aufsetzen.
Je nach Prozessor-Variante werden für die
Befestigung des Kühlkörpers noch Klammern
mitgeliefert, die den Kühlkörper fixieren.
► Wenn Sie den optionalen Lüfter montiert
haben, stecken Sie den Lüfterstecker auf
den entsprechenden Anschluss auf dem
Mainboard.
18 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 29
Hauptspeicher hochrüsten
Hauptspeicher hochrüsten
Technische Daten
Technologie: DDR 333 oder DDR 400 unbuffered DIMM-Module
Gesamtgröße: 128 Mbyte bis 2 Gbyte DDR 333 SDRAM
Modulgrößen: 128, 256, 512 oder 1024 Mbyte pro Modul
Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet
unter:
www.fujitsu-siemens.de/mainboards.
Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher
Speicherkapazität können kombiniert werden.
!
Speichermodul einbauen
184-Pin; 2,5 V; 64 Bit, ohne ECC
128 Mbyte bis 2 Gbyte DDR 400 SDRAM
Es dürfen ungepufferte 2,5 V-Speichermodule ohne ECC verwendet werden. DDRDIMM-Speichermodule müssen der PC2700- oder PC3200-Spezifikation entsprechen.
2
2
► Klappen Sie die Halterungen des entsprechenden Einbauplatzes an beiden Seiten nach
außen.
► Stecken Sie das Speichermodul in den Einbauplatz (1).
► Klappen Sie dabei die seitlichen Halterungen hoch, bis sie am Speichermodul einrasten (2).
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 19
Page 30
AGP-Grafikkarten hochrüsten

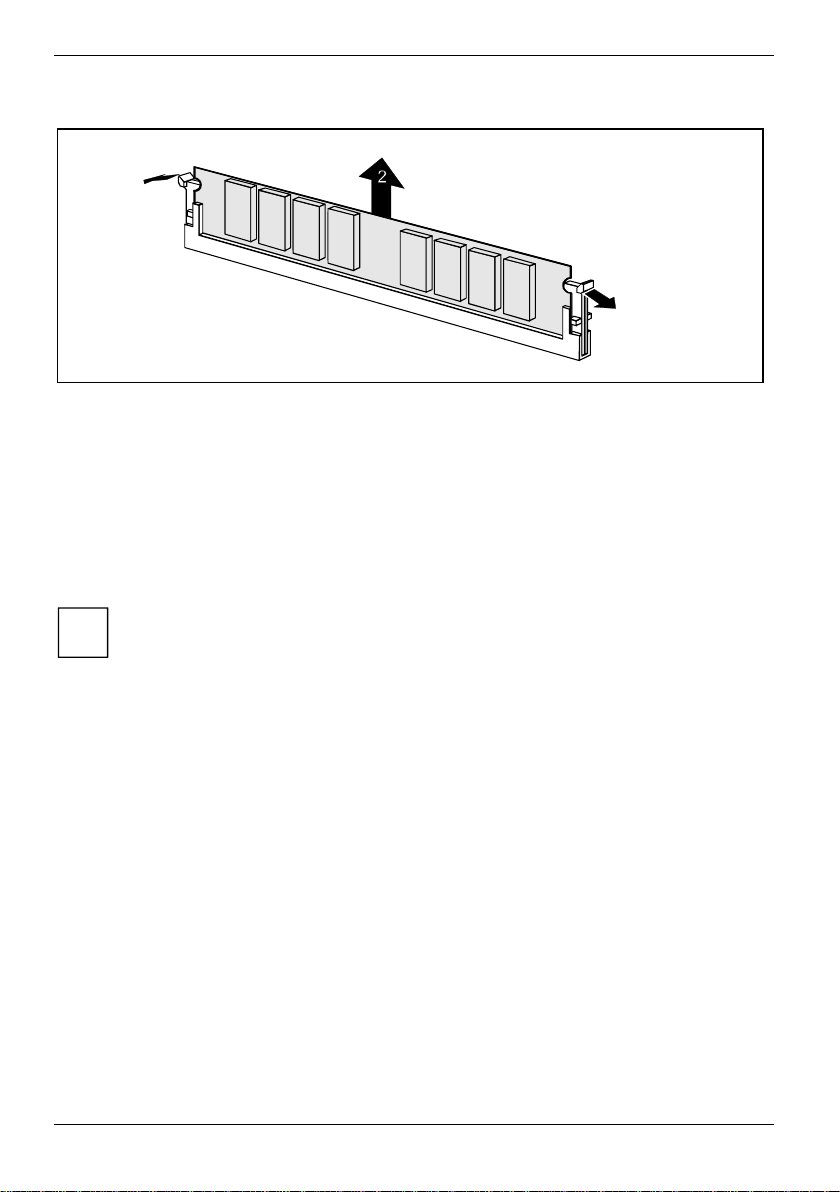

Speichermodul ausbauen
1
1
► Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen (1).
► Ziehen Sie das Speichermodul aus dem Einbauplatz (2).
AGP-Grafikkarten hochrüsten
Technische Daten:
Der AGP-Steckplatz unterstützt die Modi 4x/8x mit 32 Bit und 66 MHz. Es werden ausschließlich
1,5 V AGP-Grafikkarten unterstützt.
Manche ältere 3,3 V AGP-Grafikkarten sind wie 1,5 V AGP-Grafikkarten codiert. Die
Installation einer solchen 3,3 V AGP-Grafikkarte kann schwere Beschädigungen am
i
Mainboard und an der AGP-Grafikkarte hervorrufen.
PCI-Karten hochrüsten
Technische Daten:
32 Bit / 33 MHz PCI-Steckplätze
5 V und 3,3 V Versorgungsspannung
3,3 V Hilfsspannung
20 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 31
PCI-Karten hochrüsten
PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes
Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die
mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing). Sollte IRQ Sharing
i
nicht zu umgehen sein, so müssen alle beteiligten Geräte und deren Treiber IRQ Sharing
unterstützen.
PCI IRQ Lines verbinden AGP-, PCI-Steckplätze und Onboard-Komponenten mit dem InterruptController. PCI IRQ Lines sind fest auf dem Mainboard verdrahtet.
Welche ISA IRQs den PCI IRQ Lines zugeordnet werden, wird normalerweise automatisch vom
BIOS festgelegt (siehe Beschreibung "BIOS-Setup").
Monofunktionale Erweiterungskarten:
Standard-AGP- und PCI-Erweiterungskarten benötigen maximal einen Interrupt, der als PCIInterrupt INT A bezeichnet wird. Erweiterungskarten, die keinen Interrupt benötigen, können in einen
beliebigen Steckplatz eingebaut werden.
Multifunktionale Erweiterungskarten oder Erweiterungskarten mit integrierter PCI-PCI
Bridge:
Diese Erweiterungskarten benötigen bis zu vier PCI-Interrupts: INT A, INT B, INT C, INT D. Wie
viele und welche dieser Interrupts verwendet werden, entnehmen Sie der mitgelieferten
Dokumentation der Karte.
Die Zuordnung der PCI-Interrupts zu den PCI IRQ Lines finden Sie in der folgenden Tabelle:
Controller or slot INT
Mechanical slot
1 2 3 4
1 2 3
AGP
Chips
et
INT
LINE
On board controller
USB 1.1 AC97 PCI Slot
n
1st
2
3rd
d
IDE
USB 2.0
Audio
Modem
LAN
1 (A) - - - - + - - - A B C D - - -
2 (B) - - - - - - - - B C D A - - -
3 (C) - - - - - + + - - D A B - - -
4 (D) - - - - - - - + - A B C - - -
5 (E) + - - - - - - - - - - - - - -
6 (F) - + - - - - - - - - - - - - -
7 (G) - - + - - - - - - - - - - - -
8 (H) - - - + - - - - - - - - - - -
Verwenden Sie zuerst PCI-Steckplätze, die über eine einzige PCI IRQ Line verfügen (kein IRQ
Sharing). Wenn Sie einen anderen PCI-Steckplatz mit IRQ Sharing benutzen müssen, überprüfen
Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line
einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line
müssen IRQ Sharing unterstützen.
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 21
Page 32
Lithium-Batterie austauschen
Lithium-Batterie austauschen
Damit die Systeminformation dauerhaft gespeichert werden kann, ist eine Lithium-Batterie
eingebaut, die den CMOS-Speicher mit Strom versorgt. Wenn die Spannung der Batterie zu niedrig
ist oder die Batterie leer ist, wird eine entsprechende Fehlermeldung ausgegeben. Die LithiumBatterie muss dann gewechselt werden.
Die Halterung der Lithium-Batterie gibt es in verschiedenen Ausführungen, die sich in ihrer
Funktionsweise nicht unterscheiden.
Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explosionsgefahr!
!
Die Lithium-Batterie darf nur durch identische oder vom Hersteller empfohlene Typen
ersetzt werden.
Die Lithium-Batterie gehört nicht in den Hausmüll. Sie wird vom Hersteller, Händler oder
deren Beauftragten kostenlos zurückgenommen, um sie einer Verwertung bzw.
Entsorgung zuzuführen.
Die Batterieverordnung verpflichtet Endverbraucher, defekte oder verbrauchte Batterien
an den Vertreiber oder an die dafür eingerichteten Rücknahmestellen zurückzugeben.
Achten Sie beim Austausch unbedingt auf die richtige Polung der Lithium-Batterie Pluspol nach oben!
2
4
2
1
► Drücken Sie die Rastnase in Pfeilrichtung, die Batterie springt etwas aus der Halterung
heraus (1).
► Entfernen Sie die Batterie (2).
► Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3) und drücken
Sie sie nach unten, bis sie einrastet (4).
22 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
3
3
Page 33
BIOS-Update
BIOS-Update
Wann sollte ein BIOS-Update durchgeführt werden?
Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu
neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem
können neue BIOS-Funktionen integriert werden.
Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich
durch neue Treiber oder neue Software nicht beheben lässt.
Wo gibt es BIOS-Updates?
Im Internet unter www.fujitsu-siemens.de/mainboards finden Sie die BIOS-Updates.
Wie funktioniert ein BIOS-Update?
Sie haben zwei Möglichkeiten:
1. BIOS-Update unter DOS mit startfähiger BIOS-Update-Diskette - Kurzbeschreibung
► Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC.
► Legen Sie eine leere Diskette (1,44 MB) ein.
► Führen Sie die Update-Datei aus (z. B.
► Es wird eine startfähige Update-Diskette erstellt. Lassen Sie diese Diskette im Laufwerk.
► Starten Sie den PC neu.
► Folgen Sie den Bildschirmanweisungen.
2. BIOS-Update unter Windows mit dem Utility DeskFlash
Ein BIOS-Update kann mit dem Utility DeskFlash auch direkt unter Windows durchgeführt werden.
DeskFlash befindet sich auf der CD "Drivers & Utilities" (unter DeskUpdate).
Detaillierte Informationen zum BIOS-Update unter DOS finden Sie im Handbuch zum
"BIOS-Setup" (CD "Drivers & Utilities").
i
1761103.EXE).
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 23
Page 34
BIOS-Recovery - System-BIOS wiederherstellen
BIOS-Recovery - System-BIOS wiederherstellen
Alle BIOS-Einstellungen werden auf Standardwerte zurückgesetzt.
i
► Öffnen Sie das Gerät wie in der Betriebsanleitung beschrieben.
► Stellen Sie den Schalter für "System-BIOS wiederherstellen" auf
► Schließen Sie das Gerät wie in der Betriebsanleitung beschrieben.
► Legen Sie eine BIOS-Update-Diskette ein und starten Sie den PC.
► Achten Sie auf die Lautsprechertöne. Das Wiederherstellen des BIOS war erfolgreich, wenn
Sie die Tonfolge ”kurz-kurz—lang—lang—lang” hören und die Diskettenzugriffskontrolle
erloschen ist. Der Vorgang kann einige Minuten dauern.
► Öffnen Sie das Gerät wie in der Betriebsanleitung beschrieben.
► Stellen Sie den Schalter für "System-BIOS wiederherstellen" auf
► Schließen Sie das Gerät wie in der Betriebsanleitung beschrieben.
► Nehmen Sie die Diskette aus dem Diskettenlaufwerk.
► Starten Sie den PC und rufen Sie das
► Wählen Sie im Menü
Einstellung auf
► Beenden Sie das
Das BIOS-Recovery ist abgeschlossen. Das System startet.
Detaillierte Informationen zum BIOS-Recovery finden Sie im Handbuch "BIOS-Setup" (CD
"Drivers & Utilities").
i
Advanced den Menüpunkt Reset Configuration Data und ändern Sie die
Yes.
BIOS-Setup und speichern Sie die Änderungen.
BIOS-Setup auf.
ON.
OFF.
24 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 35
Microcode-Update
Microcode-Update
Was ist ein Microcode-Update?
Da es für Prozessoren keine Treiber gibt, bietet Intel ab den Prozessoren der P6-Familie (Pentium
Pro) die Möglichkeit, den Befehlssatz (Microcode) des Prozessors zu aktualisieren. So können
kleinere Fehler ausgebessert und die Performance gesteigert werden.
Um bestmögliche Performance und einen fehlerfreien Betrieb zu garantieren, empfiehlt Intel, den
Microcode für jeden neuen Prozessor zu aktualisieren. Intel bezeichnet eine Nutzung des
Prozessors ohne Microcode-Update als Betrieb außerhalb der Spezifikation.
Sicherheit für den Prozessor auf Fujitsu Siemens Computers Mainboards
Wird der Prozessor mit einem alten oder falschen Microcode genutzt, kann ein fehlerfreier Betrieb
nicht gewährleistet werden. Fujitsu Siemens Computers hat deshalb auf seinen Mainboards eine
Funktion implementiert, die den Startvorgang unterbricht, falls kein passender Microcode für den
installierten Prozessor vorhanden ist. Die ausgegebene Fehlermeldung lautet
Patch for installed CPU not loaded. Please run the bios flash update
diskette.
Diese Meldung erscheint erst dann nicht mehr, wenn das Microcode-Update durchgeführt wurde.
Falls der Computer trotzdem ohne Microcode-Update betrieben wird, ist ein fehlerfreier Betrieb nicht
gewährleistet.
Wann sollte ein Microcode-Update durchgeführt werden?
Ein Microcode-Update sollte nach der Installation eines neuen Prozessors durchgeführt werden.
Im Gegensatz zum BIOS-Update wird hier nur eine aktualisierte Version des Befehlssatzes des
Prozessors gespeichert. Das System-BIOS bleibt davon unberührt.
Microcode-Update unter DOS mit bootfähiger Microcode-Update-Diskette - Kurzbeschreibung
► Laden Sie die Update-Datei von unserer Internet-Seite auf Ihren PC.
► Legen Sie eine leere Diskette (1,44 Mbyte) ein.
► Führen Sie die Update-Datei unter DOS aus (z. B.
► Es wird eine startfähige Update-Diskette erstellt. Lassen Sie die Diskette im Laufwerk.
► Starten Sie den PC neu.
► Folgen Sie den Bildschirmanweisungen.
Um festzustellen, ob das neueste Microcode-Update geladen wurde, kann die sogenannte Patch-ID
des Prozessors ausgelesen werden.
► Drücken Sie im
Auf der angezeigten Informationsseite finden Sie den Eintrag CPU / Patch ID.
Eine Liste mit den aktuellen Prozessoren und den zugehörigen Patch-IDs finden Sie im Internet.
Falls der Prozessor nicht erkannt wird, benötigen Sie zusätzlich das Microcode-UpdateTool für Prozessoren der P6-Familie.
i
BIOS-Setup die Taste F1 .
1761101.EXE).
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 25
Page 36
Treiber
Treiber
Nur wenn auf Ihrem System keine Treiber installiert sind oder Sie diese aktualisieren möchten,
gehen Sie wie folgt vor:
► Legen Sie die CD "Drivers & Utilities Collection" in das CD-ROM-Laufwerk.
► Wenn die CD nicht automatisch startet, rufen Sie das Programm
Verzeichnis auf.
► Wählen Sie
► Folgen Sie den Bildschirmanweisungen.
DeskUpdate - Vollautomatische Installation aus.
START.EXE im CD-ROM-
26 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 37
Anhang
Elektrische Eigenschaften
Belastbarkeit für Anschlüsse und Sicherungen
Achten Sie darauf, dass die angeschlossenen Geräte die Anschlüsse nicht überlasten.
i
Sicherung Nr. Absicherung Anschluss Maximale
1 750 mA Tastatur-Anschluss Nicht spezifiziert
Maus-Anschluss Nicht spezifiziert
Gameport Nicht spezifiziert
VGA-Anschluss Minimum 50 mA
2 2000 mA USB-Anschluss A 500 mA
USB-Anschluss B 500 mA
USB-Anschluss C 500 mA
USB-Anschluss D 500 mA
3 1500 mA / 2000 mA (optional) USB-Anschluss E 500 mA
USB-Anschluss F 500 mA
USB-Anschluss G 500 mA
USB-Anschluss H 500 mA
Die Sicherungen auf diesem Mainboard sind mehrfach verwendbar (Polyfuses). Kurz nach
Beseitigung des Fehlerzustandes setzen sich die Sicherungen wieder in den Ursprungszustand
zurück.
Belastbarkeit
Strombedarf des Mainboards
Sie benötigen für dieses Mainboard ein Pentium4-Netzteil nach der ATX12V-Spezifikation. Wenn
Sie keinen PC von Fujitsu Siemens Computers haben, stellen Sie sicher, dass das Netzteil die
benötigten Stromstärken zur Verfügung stellt.
Quelle Spannung Maximale
Abweichung
ATX12V Netzteil +12 V ±5 % 8 A
ATX12V Netzteil -12 V ±10 % 0,05 A
ATX12V Netzteil +5,0 V ±5 % 12 A
ATX12V Netzteil +3,3 V ±5 % 3,7 A
Standby-Spannung Netzteil +5,0 V ±5 % 2,0 A
Die Angaben gelten für die Onboard-Komponenten und stellen den ungünstigsten Fall dar.
Zusätzlich werden für PCI auf 3,3 V mindestens 350 mA und für USB auf 5 V je 500 mA pro
angeschlossenem Gerät benötigt.
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 27
Strom typ.
Page 38
APM und ACPI Systemstatus, Stromsparmodi
APM und ACPI Systemstatus, Stromsparmodi
System-
status
Normaler
Betrieb
Einfacher
Energie-
ACPI
Status
APM
Status
Power
LED I
)1
G0 S0 On An/
Aus
S1 Standby Aus/
G1
)2
An
Power
LED II
)3
Strom-
ver-
brauch
An Normal
blinkt Fast wie
Normal
Aufwach-
zeit
fast sofort
sparmodus
Maximaler
Energie-
sparmodus
4
)
"Save-To-
S3 Aus/
An
blinkt RAM,
Wake-
Up
Kompo-
nenten
ca. 5 s
RAM"
Maximaler
Energie -
sparmodus
"Save-To-
S4
Aus/
Aus
Aus Wake-
Up
Kompo-
nenten
ca. 20 s
Disk"
"Soft Off" G2 S5 Soft Off Aus/
Aus
Mechanisch
Aus
1
)
G = Globaler Status; S = Systemstatus
2
)
Zwei Farben
3
)
Eine Farbe
4
Das Netzteil muss ausreichend belastbare 5 V Standby-Spannung zur Verfügung stellen.
)
G3 Off Aus/
Aus
Aus Nahe
Null
Volle
Bootzeit
Aus Null Volle
Bootzeit
Um Wake-up-Funktionen nutzen zu können, muss die Stromversorgung eine 5 V-Hilfsspannung
(5VSB) von mindestens 1 A zur Verfügung stellen.
28 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 39
Mainboard-Revision und BIOS-Version
Mainboard-Revision und BIOS-Version
Die Kompatibilität z. B. mit neuen Prozessoren kann abhängig von der verwendeten BIOS-Version
oder dem Revision-Stand des Mainboards sein.
Mainboard-Revision
Der Revision-Stand des Mainboards identifiziert genau, welches Mainboard Sie besitzen. Sie finden
ihn auf einem Aufkleber an einer Kante des Mainboards:
D1761-A20 GS 1
05618476
Beispiel Mainboard-Revision
BIOS-Version
Die BIOS-Version kann im BIOS-Setup angezeigt werden.
► Drücken Sie beim Starten
► Drücken Sie F1 .
Auf der angezeigten Informationsseite ist die BIOS-Version unter dem Eintrag BIOS Release
angegeben.
F2 , um in das BIOS-Setup zu gelangen.
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 29
Page 40
Fehlermeldungen
In diesem Kapitel finden Sie die Fehlermeldungen, die von den Mainboards ausgegeben werden.
Available CPUs do not support the same bus frequency - System halted!
Memory type mixing detected
Non Fujitsu Siemens Memory Module detected - Warranty void
There are more than 32 32 RDRAM devices in the system
Überprüfen Sie, ob sich die Systemkonfiguration geändert hat. Korrigieren Sie diese
gegebenenfalls.
BIOS update for installed CPU failed
Diese Meldung erscheint, wenn im System-BIOS das für den gesteckten Prozessor
erforderliche Microcode-Update nicht enthalten ist.
► Starten Sie das System mit eingelegter Flash-BIOS-Diskette.
► Brechen Sie den normalen Flash-Vorgang ab, d.h., beantworten Sie die Frage, das Flash-
BIOS-Update durchzuführen, mit
n ↵
► Um das Flash-BIOS-Update für den Prozessor durchzuführen, geben Sie ein:
flashbioË/p6 ↵
Check date and time settings
Das Datum und die Uhrzeit des Systems sind ungültig. Stellen Sie das aktuelle Datum und die
aktuelle Uhrzeit im Menü
CPU ID 0x failed
Schalten Sie den Server aus und wieder ein. Wenn die Meldung weiterhin erscheint, stellen Sie
im
BIOS-Setup im Menü Server - CPU Status den entsprechenden Prozessor auf Disabled und
wenden Sie sich an unsere Verkaufsstelle oder unseren Service.
CPU mismatch detected
Sie haben den Prozessor ausgewechselt oder die Frequenzeinstellung geändert. Die
Kenndaten des Prozessors haben sich damit geändert. Bestätigen Sie diese Änderung, indem
Sie das
BIOS-Setup aufrufen und wieder verlassen.
Diskette drive A error
Diskette drive B error
Überprüfen Sie im BIOS-Setup, im Menü Main, den Eintrag für das Diskettenlaufwerk.
Überprüfen Sie die Anschlüsse des Diskettenlaufwerks.
Main des BIOS-Setup ein.
30 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 41
Fehlermeldungen
DMA test failed
EISA CMOS not writable
Extended RAM Failed at offset: nnnn
Extended RAM Failed at address line: nnnn
Failing Bits: nnnn
Fail-Safe Timer NMI failed
Multiple-bit ECC error occurred
Memory decreased in size
Memory size found by POST differed from EISA CMOS
Single-bit ECC error occurred
Software NMI failed
System memory exceeds the CPU’s caching limit
System RAM Failed at offset: nnnn
Shadow RAM Failed at offset: nnnn
Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie
sich an Ihre Verkaufsstelle oder an unseren Service.
Failure Fixed Disk 0
Failure Fixed Disk 1
Fixed Disk Controller Failure
Überprüfen Sie im BIOS-Setup, im Menü Main, die Einträge für das Festplattenlaufwerk und im
Menü
Advanced - Peripheral Configuration den Eintrag für den IDE-Laufwerks-Controller.
Überprüfen Sie die Anschlüsse und Steckbrücken des Festplattenlaufwerks.
Incorrect Drive A - run SETUP
Incorrect Drive B - run SETUP
Stellen Sie im BIOS-Setup, im Menü Main, den Eintrag für das Diskettenlaufwerk richtig ein.
Invalid NVRAM media type
Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie
sich an Ihre Verkaufsstelle oder an unseren Service.
Invalid System Configuration Data
Stellen Sie im BIOS-Setup, im Menü Advanced, den Eintrag Reset Configuration Data auf Yes.
Invalid System Configuration Data - run configuration utility
Press F1 to resume, F2 to Setup
Wurde der Rechner während des Systemstarts ausgeschaltet, kann diese Fehlermeldung
auftreten.
Rufen Sie das
Menüpunkt
die Änderung und verlassen Sie das
Keyboard controller error
Schließen Sie eine andere Tastatur oder Maus an. Wenn die Meldung weiterhin erscheint,
wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service.
Keyboard error
Kontrollieren Sie, ob die Tastatur korrekt angeschlossen ist.
Keyboard error nn
nn Stuck Key
Lösen Sie die Taste auf der Tastatur (nn ist der Hexadezimalcode für die Taste).
BIOS-Setup auf und wechseln Sie zum Menü Advanced. Wählen Sie dort den
Reset Configuration Data aus und ändern Sie die Einstellung auf Yes. Speichern Sie
BIOS-Setup. Starten Sie den Rechner neu.
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 31
Page 42
Fehlermeldungen
Missing or invalid NVRAM token
Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie
sich bitte an Ihre Verkaufsstelle oder unseren Service.
Monitor type does not match CMOS - RUN SETUP
Stellen Sie im BIOS-Setup, im Menü Main, den Eintrag für den Bildschirmtyp richtig ein.
On Board PCI VGA not configured for Bus Master
Stellen Sie im BIOS-Setup, im Menü Advanced im Untermenü PCI Configuration, den Eintrag
Shared PCI Master Assignment auf VGA.
One or more RDRAM devices are not used
One or more RDRAM devices have bad architecture/timing
One or more RDRAM devices are disabled
Wenden Sie sich bitte an Ihren Administrator oder unseren Service.
Operating system not found
Überprüfen Sie im BIOS-Setup, im Menü Main, die Einträge für das Festplattenlaufwerk und das
Diskettenlaufwerk sowie die Einträge für
Parity Check 1
Parity Check 2
Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie
sich an Ihre Verkaufsstelle oder an unseren Service.
Previous boot incomplete - Default configuration used
Wenn Sie die Funktionstaste F2 drücken, können Sie im BIOS-Setup die Einstellungen prüfen
und korrigieren. Wenn Sie die Funktionstaste F1 drücken, startet das System mit der
unvollständigen Systemkonfiguration. Wenn die Meldung weiterhin erscheint, wenden Sie sich
an Ihre Verkaufsstelle oder an unseren Service.
Real time clock error
Rufen Sie das BIOS-Setup auf und tragen Sie im Menü Main die richtige Uhrzeit ein. Wenn die
Meldung weiterhin erscheint, wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren
Service.
Service Processor not properly installed
Der Servermanagement-Controller ist nicht richtig installiert. Wenn die Meldung weiterhin
erscheint, wenden Sie sich bitte an Ihre Verkaufsstelle oder unseren Service.
Storage Extension Group = xy
Configuration error, x Storage Extensions(s) found, configured are y
SE(s).
Device List: k1, k2 ...
Die angegebene Anzahl der Speichererweiterungseinheiten (SE) im BIOS-Setup Menü Server -
Storage Extensions - Number of connected SE
Gruppe am Server angeschlossen sind und ändern Sie die Einstellung im
Sie, ob Sie eine Geräte-ID doppelt vergeben haben.
xy = Gruppennummer
x = Anzahl der gefundenen SE am Kommunikationsbus
y = Anzahl der in
k1, k2 ... = Geräte-ID der gefundenen Speichererweiterungseinheiten
Number of connected SE eingetragenen SE
Boot Sequence.
ist falsch. Prüfen Sie, wie viele SE innerhalb der
BIOS-Setup. Prüfen
32 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Page 43
Fehlermeldungen
System battery is dead - Replace and run SETUP
Tauschen Sie die Lithium-Batterie auf dem Mainboard aus und führen Sie die Einstellungen im
BIOS-Setup erneut durch.
System Cache Error - Cache disabled
Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie
sich an Ihre Verkaufsstelle oder an unseren Service.
System CMOS checksum bad - - Default configuration used
Rufen Sie das BIOS-Setup auf und korrigieren Sie die zuletzt vorgenommenen Einträge oder
stellen Sie die Standardeinträge ein.
System Management Configuration changed or Problem occurred
Ein Systemlüfter oder Systemsensor ist ausgefallen. Überprüfen Sie die Funktion der
Hardware.
System timer error
Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie
sich an Ihre Verkaufsstelle oder an unseren Service.
Uncorrectable ECC DRAM error
DRAM Parity error
Unknown PCI error
Schalten Sie das Gerät aus und wieder ein. Wenn die Meldung weiterhin erscheint, wenden Sie
sich bitte an Ihre Verkaufsstelle oder unseren Service.
Verify CPU frequency selection in Setup
Die Frequenzeinstellung für den Prozessor ist ungültig. Korrigieren Sie die Einstellung im BIOS-
Setup
.
A26361-D1761-Z121-1-7419, Ausgabe 1 Deutsch - 33
Page 44
Glossar
Die unten aufgeführten Fachbegriffe bzw. Abkürzungen stellen keine vollständige Aufzählung aller
gebräuchlichen Fachbegriffe bzw. Abkürzungen dar.
Nicht alle hier aufgeführten Fachbegriffe bzw. Abkürzungen gelten für das beschriebene Mainboard.
ACPI Advanced Configuration and
Power Management Interface
AC'97 Audio Codec '97 ISA Industrial Standard Architecture
AGP Accelerated Graphics Port LAN Local Area Network
AMR Audio Modem Riser LSA LAN Desk Service Agent
AOL Alert On LAN MCH Memory Controller Hub
APM Advanced Power Management MMX MultiMedia eXtension
ASF Alert Standard Format NIC Network Interface Card
ATA Advanced Technology
Attachment
BIOS Basic Input Output System PCI Peripheral Component
BMC Baseboard Management
Controller
CAN Controller Area Network RAM Random Access Memory
CCR Chipcard Reader RAMDAC Random Access Memory Digital
CNR Communication Network Riser RDRAM Rambus Dynamic Random
CPU Central Processing Unit RIMM Rambus Inline Memory Module
CSA Communications Streaming
Architecture
DIMM Dual Inline Memory Module SATA Serial ATA
DVO Digital Video Out SB Soundblaster
ECC Error Correcting Code SDRAM Synchronous Dynamic Random
EEPROM Electrical Erasable
Programmable Read Only
Memory
FDC Floppy Disk Controller SIMD Streaming Mode Instruction
FIFO First-In First-Out SMBus System Management Bus
FSB Front Side Bus SVGA Super Video Graphic Adapter
FWH Firmware Hub USB Universal Serial Bus
GMCH Graphics and Memory Controller
Hub
GPA Graphics Performance
Accelerator
I2C Inter Integrated Circuit
IAPC Instantly Available Power
Managed Desktop PC Design
ICH I/O Controller Hub
IDE Intelligent Drive Electronics
IPSEC Internet Protocol Security
P64H PCI64 Hub
PXE Preboot eXecution Environment
RTC Real-Time Clock
SGRAM Synchronous Graphic Random
VGA Video Graphic Adapter
WOL Wake On LAN
Interconnect
Analog Converter
Access Memory
Access Memory
Access Memory
(
Single Instruction Multiple Data)
34 - Deutsch A26361-D1761-Z121-1-7419, Ausgabe 1
Loading...
