TECHNISCHES HANDBUCH

TECHNISCHES HANDBUCH

TECHNISCHES HANDBUCHTECHNISCHES HANDBUCH

TECHNICAL MANUAL

TECHNICAL MANUAL

TECHNICAL MANUALTECHNICAL MANUAL

SYSTEMBAUGRUPPE D1189

SYSTEMBAUGRUPPE D1189

SYSTEMBAUGRUPPE D1189SYSTEMBAUGRUPPE D1189
SYSTEM BOARD D1189

SYSTEM BOARD D1189

SYSTEM BOARD D1189SYSTEM BOARD D1189

Sie haben ...

r

r

r

r

... technische Fragen oder Probleme?
Wenden Sie sich bitte an:

• unsere Hotline:

Mo-Fr: 9 - 18 Uh
Sa: 9 - 14 Uh
Tel.: ++49 (0) 180 3777 000

• Ihren zuständigen Vertriebspartne

• Ihr Verkaufsstelle

Weitere Informationen finden Sie im Handbuch "Sicherheit, Garantie und Ergonomie".
Aktuelle Informationen zu unseren Produkten, Tipps, Updates usw. finden Sie im Internet:

http://www.fujitsu-siemens.com

Are there ...

... any technical problems or other questions you need clarified?
Please contact:

• your sales partne

• your sales outlet

You will find further information in the manual "Safety, Guarantee and Ergonomics".
The latest information on our products, tips, updates, etc., can be found on the Internet under:

http://www.fujitsu-siemens.com

Dieses Handbuch wurde auf Recycling-Papier gedruckt.
This manual has been printed on recycled paper.
Ce manuel est imprimé sur du papier recyclé.
Este manual ha sido impreso sobre papel reciclado.
Questo manuale è stato stampato su carta da riciclaggio.
Denna handbok är tryckt på recyclingpapper.
Dit handboek werd op recycling-papier gedrukt.

Herausgegeben von/Published by
Fujitsu Siemens Computers GmbH

A26361-D1189-Z120-3-7419

Bestell-Nr./Order No.:
Printed in the Federal Republic of Germany
AG 0900 09/00

A26361-D1189-Z120-3-7419

A26361-D1189-Z120-3-7419A26361-D1189-Z120-3-7419

A26361-D1189-Z120-1-7419

Systembaugruppe
D1189
System Board D1189

Technisches Handbuch
Technical Manual

Deutsch

English

Ausgabe September 2000
September 2000 edition

Intel, Pentium und Celeron sind eingetragene Warenzeichen und MMX und OverDrive sind
Warenzeichen der Intel Corporation, USA.

Microsoft, MS, MS-DOS und Windows sind eingetragene Warenzeichen der Microsoft
Corporation.

PS/2 und OS/2 Warp sind eingetragene Warenzeichen von International Business Machines,
Inc.

Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen
der jeweiligen Inhaber und werden als geschützt anerkannt.

Copyright ã Fujitsu Siemens Computers GmbH 2000
Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des

Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung.
Liefermöglichkeiten und technische Änderungen vorbehalten.
Dieses Handbuch wurde erstellt von

cognitas. Gesellschaft für Technik-Dokumentation mbH
www.cognitas.de

Intel, Pentium and Celeron are registered trademarks and MMX and OverDrive are
trademarks of Intel Corporation, USA.

Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation.
PS/2 and OS/2 Warp are registered trademarks of International Business Machines, Inc.
All other trademarks referenced are trademarks or registered trademarks of their respective

owners, whose protected rights are acknowledged.
All rights, including rights of translation, reproduction by printing, copying or similar methods,

even of parts are reserved.
Offenders will be liable for damages.
All rights, including rights created by patent grant or registration of a utility model or design,

are reserved. Delivery subject to availability.
Right of technical modification reserved.
This manual was produced by

cognitas. Gesellschaft für Technik-Dokumentation mbH
www.cognitas.de

Inhalt

Einleitung ..........................................................................................................................................1

Darstellungsmittel......................................................................................................................1

Wichtige Hinweise.............................................................................................................................1

Hinweise zu Baugruppen...........................................................................................................2

Leistungsmerkmale ...........................................................................................................................3

Anschlüsse und Steckverbinder.................................................................................................4

Temperaturüberwachung / System-Überwachung.....................................................................6

Festplatten-Anschluss ...............................................................................................................6

Unterstützte Bildschirmauflösungen...........................................................................................7

PCI-Bus-Interrupts.....................................................................................................................7

Einstellungen mit Schaltern und Steckbrücken..................................................................................8

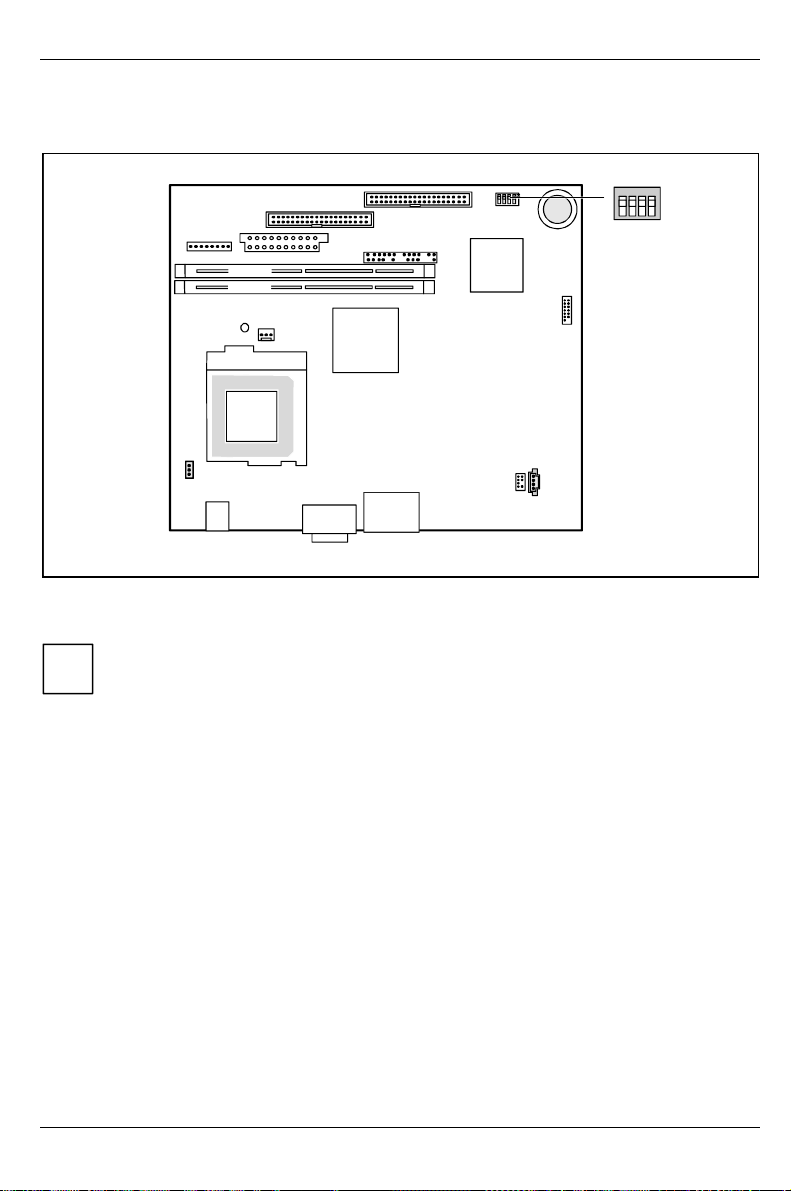

System-BIOS wiederherstellen - Schalter 2...............................................................................8

Erweiterungen...................................................................................................................................9

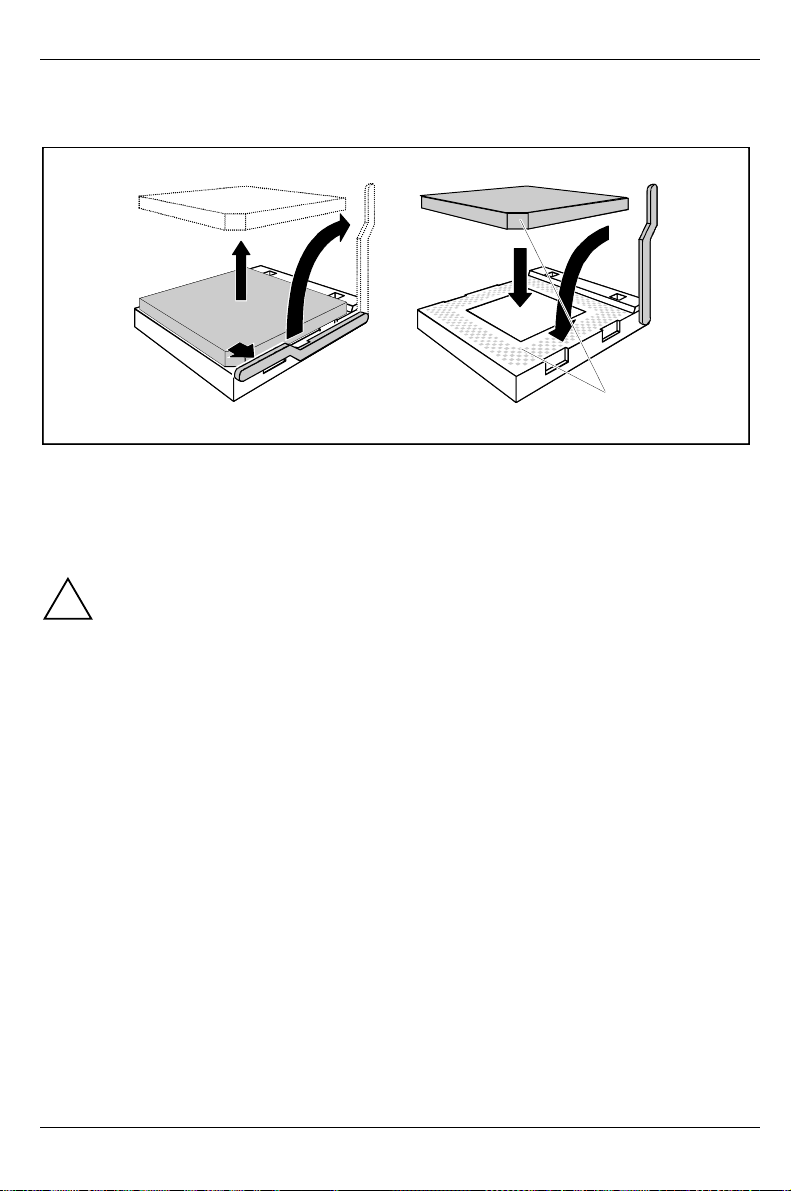

Prozessor einbauen/ausbauen................................................................................................10

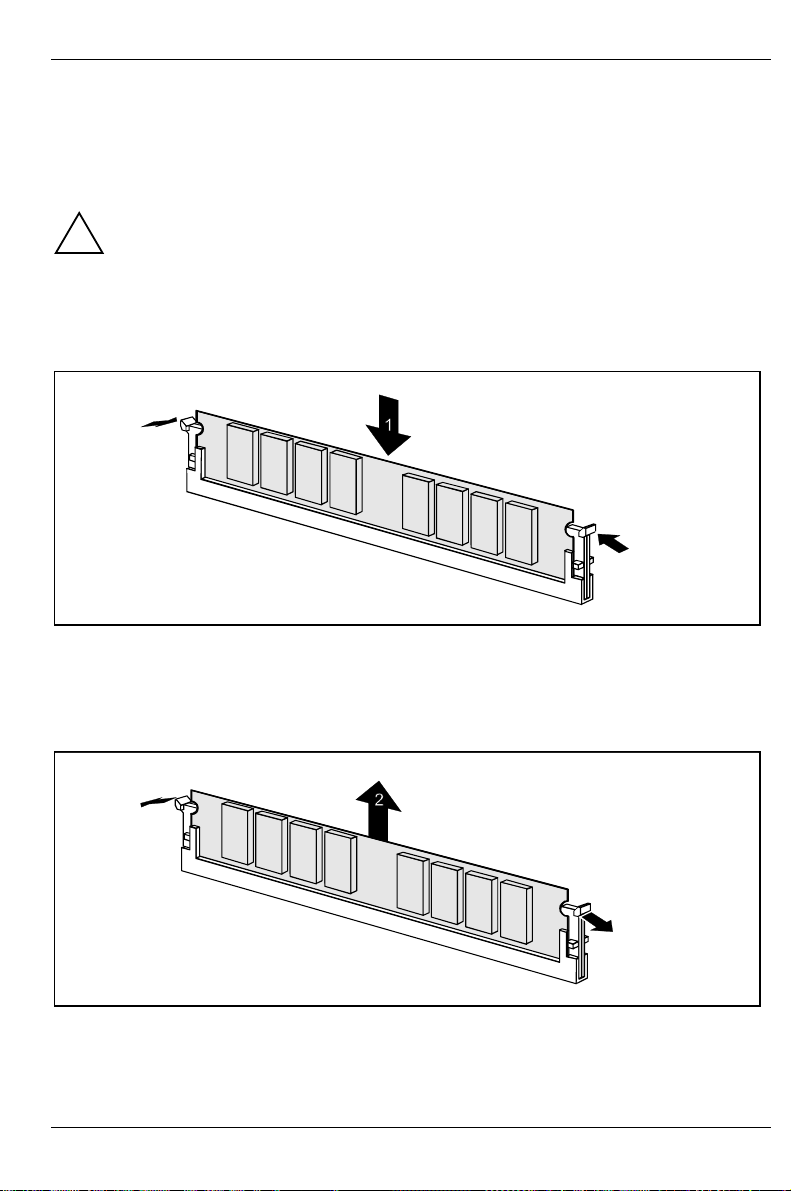

Hauptspeicher hochrüsten.......................................................................................................11

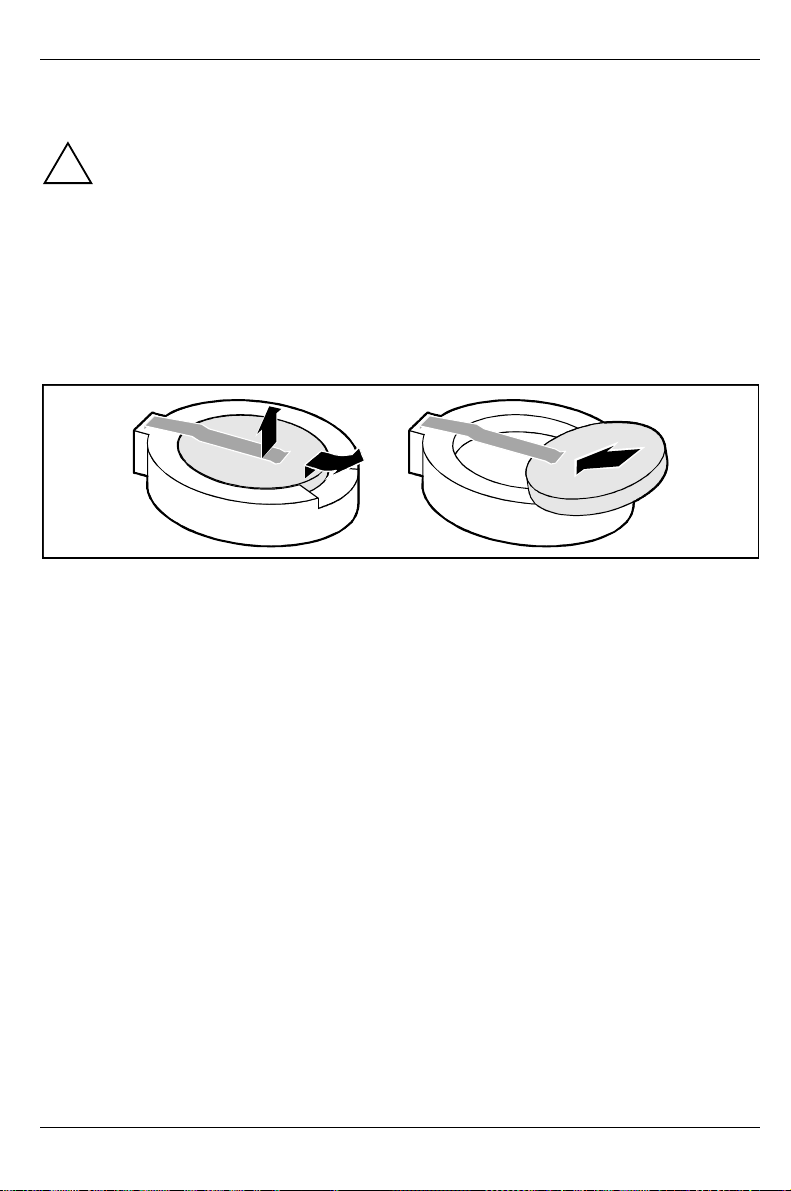

Lithium-Batterie austauschen ..................................................................................................12

Glossar....................................................................................................................................... ...13

A26361-D1189-Z120-3-7419

Einleitung

r

Abhängig von der Konfiguration Ihrer Systembaugruppe kann es vorkommen, dass Sie
einige Hardware-Komponenten nicht vorfinden, obwohl sie beschrieben sind.

i

Weitere Informationen finden Sie auch in der Beschreibung "BIOS-Setup".
Zusätzliche Beschreibungen zu den Treibern finden Sie in den Readme-Dateien auf Ihrer Festplatte

oder auf beiliegenden Treiber-Disketten bzw. auf der CD "Drivers & Utilities" oder "ServerStart".

Darstellungsmittel

In diesem Handbuch werden folgende Darstellungsmittel verwendet.

kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Gesundheit, die
Funktionsfähigkeit Ihres Gerätes oder die Sicherheit Ihrer Daten gefährdet ist.

!

kennzeichnet zusätzliche Informationen und Tipps.

i

Ê kennzeichnet einen Arbeitsschritt, den Sie ausführen müssen.

Ë bedeutet, dass Sie an dieser Stelle ein Leerzeichen eingeben müssen.

Ú

Ú bedeutet, dass Sie nach dem eingegebenen Text die Eingabetaste drücken müssen.

ÚÚ

Texte in Schreibmaschinenschriftstellen Bildschirmausgaben dar.

Texte in fetter Schreibmaschinenschrift sind Texte, die Sie über die Tastatur eingeben
müssen.

Kursive Schrift kennzeichnetBefehle oder Menüpunkte.
"Anführungszeichen" kennzeichnen Kapitelnamen und Begriffe, die hervorgehoben werden sollen.

Wichtige Hinweise

Heben Sie dieses Handbuch zusammen mit dem Gerät auf. Wenn Sie das Gerät an Dritte
weitergeben, geben Sie bitte auch dieses Handbuch weiter.

Lesen Sie diese Seite bitte aufmerksam durch und beachten Sie diese Hinweise, bevor
Sie das Gerät öffnen.

!

Um Zugriff auf die Komponenten der Systembaugruppe zu bekommen, müssen Sie das
Gerät öffnen. Wie Sie das Gerät zerlegen und wieder zusammenbauen, ist in de
Betriebsanleitung des Gerätes beschrieben.

Beachten Sie die Sicherheitshinweise im Kapitel "Wichtige Hinweise" in der
Betriebsanleitung des Gerätes.

Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explosionsgefahr.
Beachten Sie deshalb unbedingt die Angaben im Kapitel "Erweiterungen“-"Lithium-

Batterie austauschen“.

A26361-D1189-Z120-3-7419 Deutsch - 1

Wichtige Hinweise

r

t

r

r

Diese Baugruppe erfüllt in der ausgelieferten Ausführung die Anforderungen de
EG-Richtlinie 89/336/EWG "Elektromagnetische Verträglichkeit“.

Die Konformität wurde in einer typischen Konfiguration eines Personal
Computers geprüft.

Beim Einbau der Baugruppe sind die spezifischen Einbauhinweise gemäß
Betriebsanleitung oder Technischem Handbuch des jeweiligen Endgerätes zu
beachten.

Verbindungskabel zu Peripheriegeräten müssen über eine ausreichende Abschirmung verfügen.

Während des Betriebs können Bauteile sehr heiss werden. Beachten Sie dies, wenn Sie
Erweiterungen auf der Systembaugruppe vornehmen wollen. Es besteh

!

Verbrennungsgefahr!
Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von

Systemerweiterungen Defekte am Gerät verursachen. Informationen darüber, welche

i

Systemerweiterungen Sie verwenden können, erhalten Sie bei Ihrer Verkaufsstelle ode
unserem Service.

Hinweise zu Baugruppen

Um Schäden der Systembaugruppe bzw. der darauf befindlichen Bauteile und Leiterbahnen zu
vermeiden, bauen Sie Baugruppen mit größter Sorgfalt und Vorsicht ein und aus. Achten Sie vor
allem darauf, Erweiterungsbaugruppen gerade einzusetzen, ohne Bauteile oder Leiterbahnen auf
der Systembaugruppe, sowie andere Komponenten, wie z. B. EMI-Federkontakte zu beschädigen.

Gehen Sie besonders sorgfältig mit den Verriegelungsmechanismen (Rastnasen und Zentrierbolzen
etc.) um, wenn Sie die Systembaugruppe oder Komponenten auf der Systembaugruppe, wie z. B.
Speichermodule oder Prozessor, austauschen.

Verwenden Sie niemals scharfe Gegenstände (Schraubendreher) als Hebelwerkzeuge.

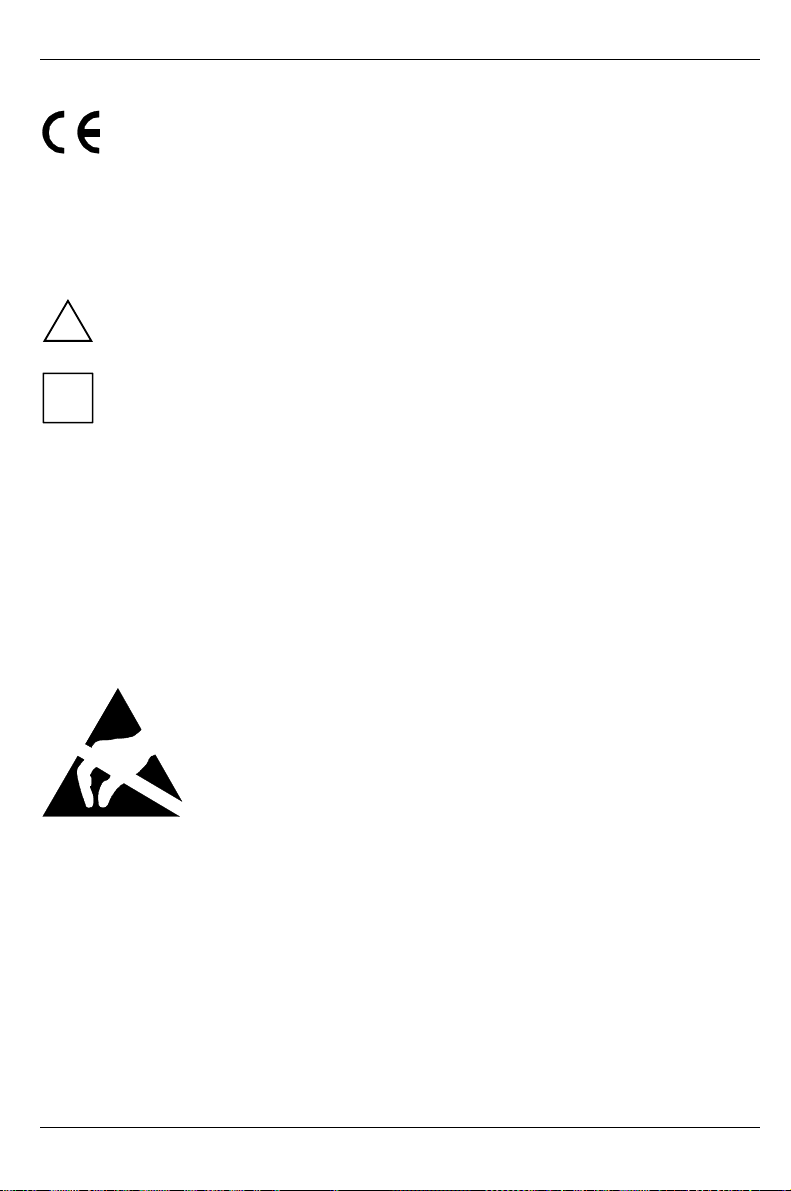

Baugruppen mit elektrostatisch gefährdeten Bauelementen (EGB) können
durch den abgebildeten Aufkleber gekennzeichnet sein:

Wenn Sie Baugruppen mit EGB handhaben, müssen Sie folgende Hinweise
unbedingt beachten:

• Sie müssen sich statisch entladen (z. B. durch Berühren eines

geerdeten Gegenstandes), bevor Sie mit Baugruppen arbeiten.

• Verwendete Geräte und Werkzeuge müssen frei von statischer

Aufladung sein.

• Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder

ziehen.

• Fassen Sie die Baugruppen nur am Rand an.

• Berühren Sie keine Anschluss-Stifte oder Leiterbahnen auf de

Baugruppe.

2 - Deutsch A26361-D1189-Z120-3-7419

Leistungsmerkmale

Leistungsmerkmale

Die markierten Komponenten und Steckverbinder müssen nicht auf der Systembaugruppe
vorhanden sein.

• Systembaugruppe im Micro-ATX-Format

• PGA 370 Celeron Prozessor mit 66 / 100 MHz Front Side Bus für PGA 370 Sockel und

Pentium III mit 100 / 133 MHz Front Side Bus für PGA 370 Sockel.

Die Celeron und Pentium III Prozessoren unterstützen die MMX-Technologie und die Intel
Streaming SIMD Extensions. Größe und Frequenz von First-Level-Cache und Second-Level-Cache
sind abhängig vom verwendeten Prozessor.

• Intel Chipsatz 815

bestehend aus GMCH 82815, ICH 82801 und FWH82802

• Intel 82559 LAN-Controller

• AC'97 Audio Codec

intern: Stereo CD-In
extern: Mono Micro-In, Stereo Line-In, Stereo Line-Out (max. 2 x 0,5 W/8 Ω)

• Fujitsu Siemens System-Überwachung und Temperaturüberwachung

• 2 DIMM-Steckplätze für 32 bis 512 Mbyte Hauptspeicher (SDRAM-Speichermodule nach

PC100/PC133-Spezifikation) ohne ECC

• Flash-BIOS

• Energiesparfunktionen:

− APM und ACPI (benötigt ein Betriebssystem, das ACPI unterstützt)

− Ein-/Ausschalten, Standby-Modus, Suspend-Modus über Ein-/Ausschalter

− Ein-/Ausschalten über Software

− Wake on RTC

− Wake on LAN

− Wake on USB

• Sicherheitsfunktionen:

− System- und Setup-Passwort

• IDE-Festplatten-Controller am PCI-Bus für bis zu vier IDE-Laufwerke

(z. B. IDE-Festplattenlaufwerke, ATAPI-CD-ROM-Laufwerke)
Die IDE-Festplatten-Controller sind ATA33/66-, Ultra-DMA-fähig und unterstützen die PIO-Modi
0 bis 4.

• 2D/3D-Grafikprozessor, 24 Bit 230 MHz RAMDAC,

• Bildschirmanschluss: Sub-D-Buchse

• 2 externe USB-Schnittstellen

• USB-Chipkartenleser oder USB-Bedienfeld

• Echtzeituhr/Kalender mit Batteriepufferung

A26361-D1189-Z120-3-7419 Deutsch - 3

Leistungsmerkmale

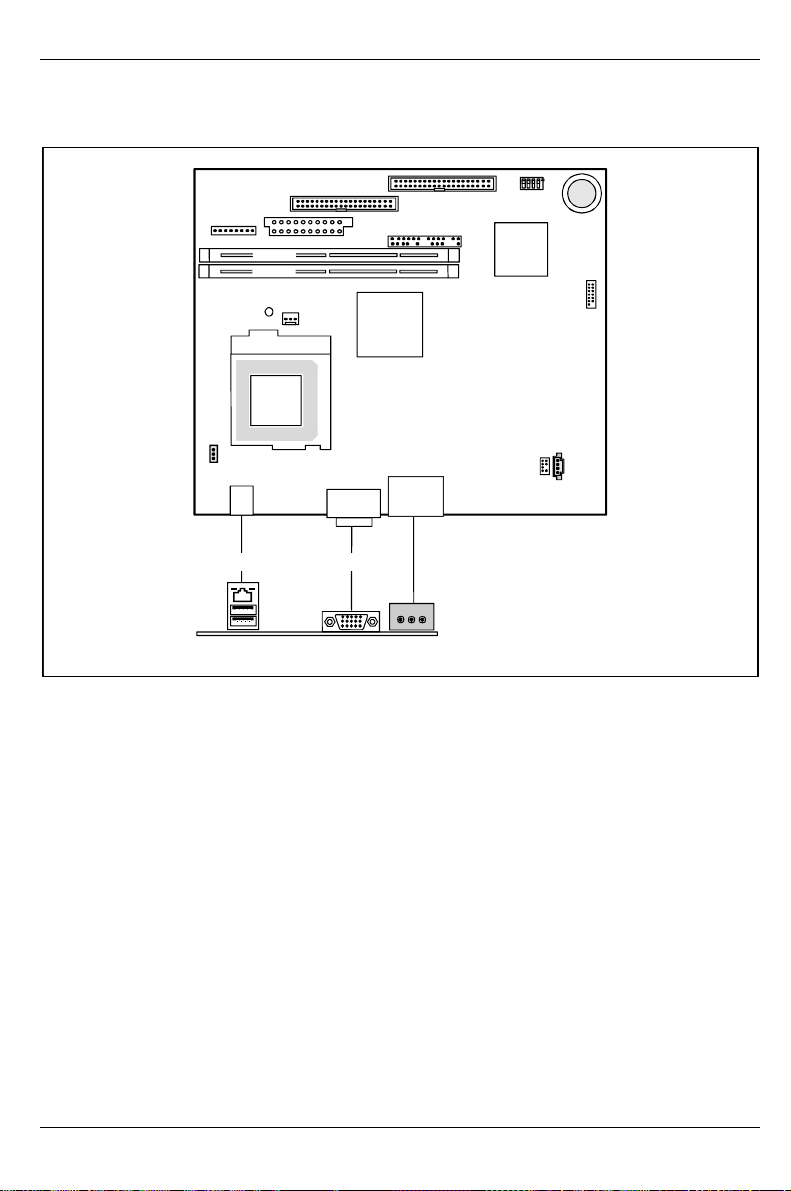

Anschlüsse und Steckverbinder

DIMM2
DIMM1

1 2

43a3c3b

1 = LAN-Anschluss
2 = VGA-Anschluss

3a = Audio Line-Out
3b = Audio Line-In
3c = Audio Micro-In
4 = USB-Anschlüsse 1 und 2

4 - Deutsch A26361-D1189-Z120-3-7419

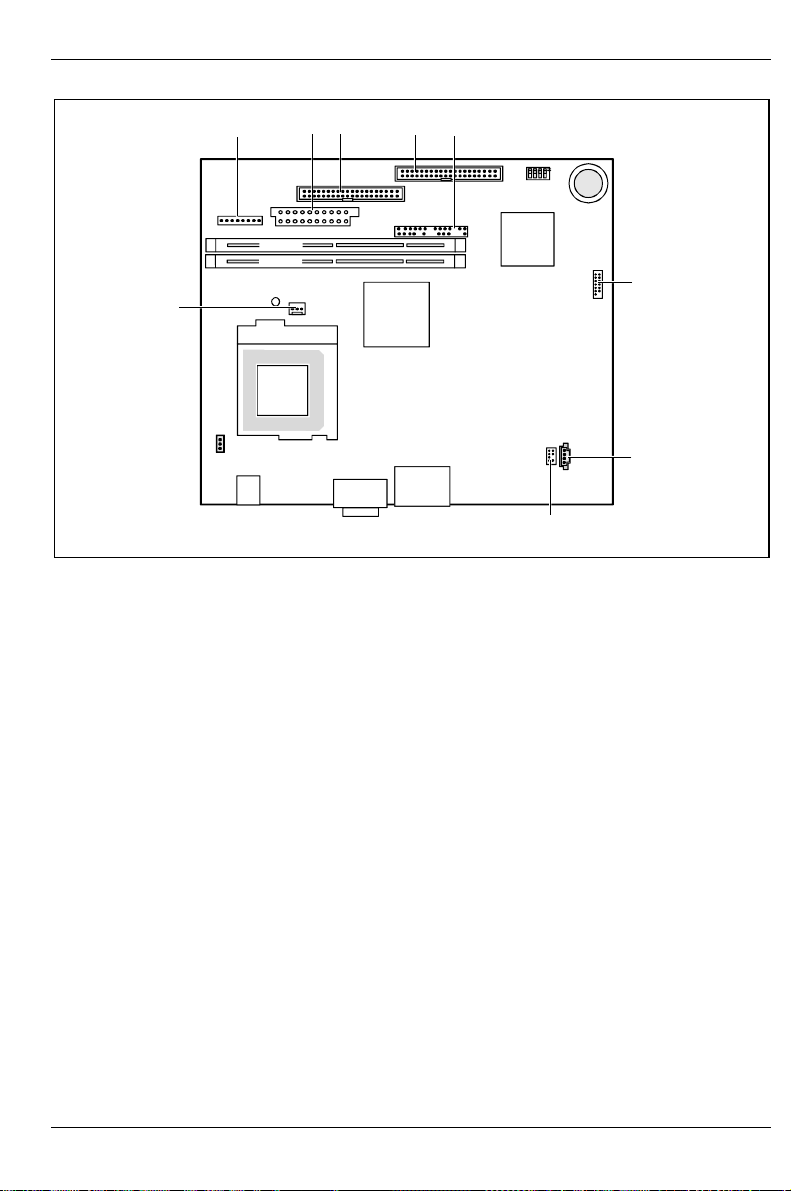

Leistungsmerkmale

21

DIMM 2
DIMM 1

9

1 = Stromversorgungsüberwachung
2 = Stromversorgung
3 = IDE-Laufwerke 3 und 4 (sekundär)
4 = IDE-Laufwerke 1 und 2 (primär)

3

45

6

7

8

5 = Anschluss für Bedienfeld und Lautsprecher
6 = USB-Chipkartenleser oder USB-Bedienfeld
7 = CD-Audio Input
8 = Audio-Bedienfeld
9 = Lüfter (z. B. für den Prozessor)

A26361-D1189-Z120-3-7419 Deutsch - 5

Leistungsmerkmale

Temperaturüberwachung / System-Überwachung

Ein Ziel der Temperatur- und System-Überwachung ist es, die Computerhardware zuverlässig
gegen Schäden zu schützen, die durch Überhitzung verursacht werden. Ferner soll eine unnötige
Geräuschentwicklung durch eine verminderte Lüfterdrehzahl vermieden, sowie Informationen über
den Systemzustand gegeben werden.

Die Temperatur- und System-Überwachung werden durch einen von Fujitsu Siemens entwickelten
onboard Controller gesteuert.

Folgende Funktionen werden unterstützt:

Temperaturüberwachung:

Messung der Prozessor-Temperatur, Messung der System-Temperatur durch einen onboard
Temperatursensor.

Temperatursteuerung:

Die Temperatur wird über die Lüftergeschwindigkeit bzw. durch die Verminderung der Taktfrequenz
des Prozessors gesteuert.

Lüfterüberwachung:

Es werden nicht mehr vorhandene, blockierte oder schwergängig laufende Lüfter erkannt. Blockierte
oder schwergängige Lüfter werden mit 12 V Impulsspannung betrieben. Im ausgeschalteten
Zustand entfernte Lüfter werden beim Wiedereinschalten von der Anzeige Nachricht -LED
signalisiert, sowie vom BIOS oder der Applikation bearbeitet.

Lüftersteuerung:

Die Lüfter werden temperaturabhängig geregelt.

Spannungsüberwachung:

Die Spannungen 12 V, 5 V und die CMOS-Batterie werden überwacht.
Bei einer Hardwareüberwachung - unabhängig von Betriebssystem und Prozessor - sind die Vorteile

gegenüber einer konventionellen Softwareüberwachung klar ersichtlich:

− geeignet für alle Betriebssysteme und Prozessortypen

− Prozessor wird nicht zusätzlich belastet (Performance)

− optimaler Temperaturschutz, auch wenn Prozessorfehler oder Fehler im Betriebssystem

vorliegen

− optimale Lärmreduzierung

Festplatten-Anschluss

Eine Ultra-ATA/66-Festplatte muss mit einem speziellen, für den Ultra-ATA/66-Betrieb ausgelegten
Kabel angeschlossen werden.

Ê VerbindenSie das blau markierte Ende des Kabels mit der Systembaugruppe.

6 - Deutsch A26361-D1189-Z120-3-7419

Leistungsmerkmale

Unterstützte Bildschirmauflösungen

Abhängig von dem verwendeten Betriebssystem gelten die nachfolgend angegebenen
Bildschirmauflösungen für den Bildschirm-Controller auf der Systembaugruppe.

Wenn Sie einen anderen Bildschirm-Controller verwenden, finden Sie die unterstützten
Bildschirmauflösungen in der Dokumentation zum Bildschirm-Controller.

Bildschirm-

auflösung

640x480 60 - 85 31,5 - 43,3 256
640x480 60 - 85 31,5 - 43,3 65 K
640x480 60 - 85 31,5 - 43,3 16,7 Mio
800x600 60 - 85 35,1 - 53,7 256
800x600 60 - 85 35,1 - 53,7 65 K

800x600 60 - 85 35,1 - 53,7 16,7 Mio
1024x768 60 - 85 48,8 - 68,7 256
1024x768 60 - 85 48,8 - 68,7 65 K
1024x768 60 - 85 48,8 - 68,7 16,7 Mio
1152x864 60 - 85 54,4 - 76,9 256
1152x864 60 - 85 54,4 - 76,9 65 K
1152x864 60 - 85 54,4 - 76,9 16,7 Mio

1280x1024 60 - 85 64,0 - 91,1 256
1280x1024 60 - 85 64,0 - 91,1 65 K
1280x1024 60 - 85 64,0 - 91,1 16,7 Mio
1600x1200 60 - 75 75,0 - 93,8 256

* kein 16 Farben-Modus
** Die Werte für die Horizontalfrequenz können eine Toleranz von ±0,3 kHz besitzen.

Bildwiederhol-

frequenz (Hz)

Horizontal-

frequenz (kHz) **

Maximale Anzahl

der Farben

PCI-Bus-Interrupts

In der nachfolgenden Tabelle können Sie erkennen, wie die PCI-Bus-Interrupts auf der
Systembaugruppe vergeben sind.

PCI-Bus-Interrupt Komponente auf der Systembaugruppe

A26361-D1189-Z120-3-7419 Deutsch - 7

D USB-Controller
D LAN-Controller
A Grafikprozessor
B SMBus
B AC'97 Audio

Einstellungen mit Schaltern und Steckbrücken

Einstellungen mit Schaltern und Steckbrücken

ON

DIMM2
DIMM 1

1234

Schalter 1 = muss immer auf off eingestellt sein
Schalter 2 = System-BIOS wiederherstellen

Die Taktfrequenz des Prozessors wird automatisch eingestellt.

Schalter 3 = muss immer auf off gestellt sein
Schalter 4 = muss immer auf off gestellt sein

i

System-BIOS wiederherstellen - Schalter 2

Der Schalter 2 ermöglicht das Wiederherstellen des System-BIOS nach einem fehlerhaften Update.
Zum Wiederherstellen des System-BIOS benötigen Sie eine "Flash-BIOS-Diskette" (wenden Sie
sich bitte an unseren Service).

On Das System-BIOS startet vom Diskettenlaufwerk A: und die eingelegte "Flash-BIOS-

Off Normaler Betrieb (Standardeinstellung).

8 - Deutsch A26361-D1189-Z120-3-7419

Diskette" überschreibt das System-BIOS auf der Systembaugruppe.

Erweiterungen

Bei allen in diesem Kapitel beschriebenen Arbeiten verlassen Sie zuerst den Suspend­Modus, bevor Sie das Gerät ausschalten und ziehen Sie dann den Netzstecker aus der

!

Schutzkontakt-Steckdose!
Auch wenn Sie das Gerät heruntergefahren haben, stehen Teile des Gerätes (z. B.
Speichermodule) noch unter Spannung. Sollte dies der Fall sein, leuchtet die
Spannungsindikator-Leuchtdiode.

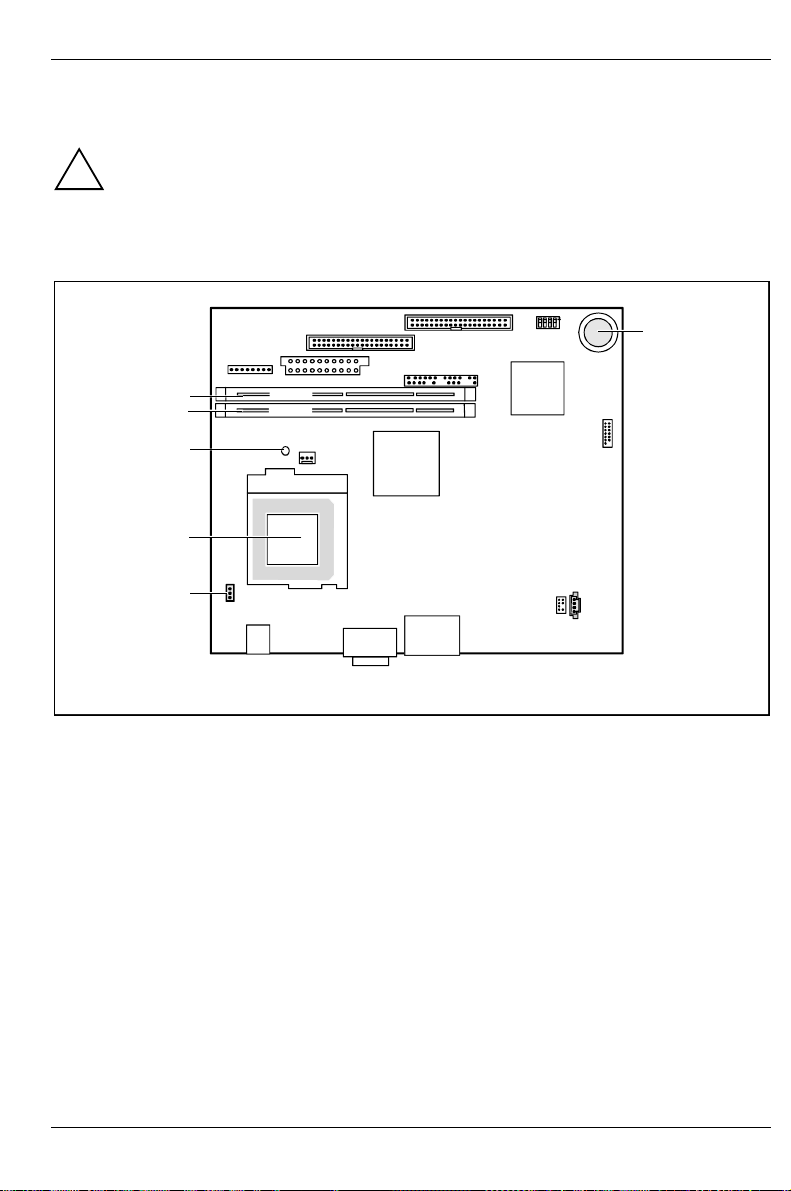

Erweiterungen

6

5
4

DIMM 2
DIMM 1

3

2

1

1 = USB power jumper (muss immer auf 2-3

gesteckt sein)
2 = Einbauplatz für Prozessor mit Kühlkörper
3 = Spannungsindikator-Leuchtdiode

4 = Einbauplatz Bank 1 für Hauptspeicher
5 = Einbauplatz Bank 2 für Hauptspeicher
6 = Lithium-Batterie

A26361-D1189-Z120-3-7419 Deutsch - 9

Erweiterungen

Prozessor einbauen/ausbauen

2

2

3

3

1

1

Ê DrückenSie den Hebel in Pfeilrichtung (1) und schwenken Sie ihn bis zum Anschlag nach

oben (2).

Ê HebenSie den alten Prozessor aus dem Steckplatz (3).
Ê SteckenSie den neuen Prozessor so in den Steckplatz, dass die abgeschrägte Ecke des

Prozessors mit der Codierung am Steckplatz (A) von der Lage her übereinstimmt (4).

Die abgeschrägte Ecke des Prozessors kann durch den Kühlkörper verdeckt sein.
Orientieren Sie sich in diesem Fall an der Markierung in den Stiftreihen an der Unterseite

!

des Prozessors.

4

4

5

5

A

A

Ê SchwenkenSie den Hebel nach unten, bis er spürbar einrastet (5).

10 - Deutsch A26361-D1189-Z120-3-7419

Erweiterungen

e

Hauptspeicher hochrüsten

Die Einbauplätze für den Hauptspeicher sind für 16, 32, 64, 128 und 256 Mbyte SDRAM­Speichermodule im DIMM-Format geeignet.

Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden.

Es dürfen nur ungepufferte 3,3V-Speichermodule verwendet werden. Gepuffert
Speichermodule sind nicht erlaubt.

!

SDRAM-Speichermodule müssen der PC100/PC133-Spezifikation entsprechen. Werden
PC133-Speichermodule eingesetzt, dürfen nur 2 einseitig oder 2 zweiseitig bestückte
Speichermodule verwendet werden.

Speichermodul einbauen

2

2

Ê KlappenSie die Halterungen des entsprechenden Einbauplatzes an beiden Seiten nach außen.
Ê SteckenSie das Speichermodul in den Einbauplatz (1).
Ê KlappenSie dabei die seitlichen Halterungen hoch, bis sie am Speichermodul einrasten (2).

Speichermodul ausbauen

1

1

Ê DrückenSie die Halterungen auf der linken und auf der rechten Seite nach außen (1).
Ê ZiehenSie das Speichermodul aus dem Einbauplatz (2).

A26361-D1189-Z120-3-7419 Deutsch - 11

Erweiterungen

r

r

Lithium-Batterie austauschen

Bei unsachgemäßem Austausch der Lithium-Batterie besteht Explosionsgefahr.

!

Die Lithium-Batterie darf nur durch identische oder vom Hersteller empfohlene Typen
(CR2032) ersetzt werden.

Die Lithium-Batterie gehört nicht in den Hausmüll. Sie wird vom Hersteller, Händler ode
deren Beauftragten kostenlos zurückgenommen, um sie einer Verwertung bzw.
Entsorgung zuzuführen.

Die Batterieverordnung verpflichtet Endverbraucher von Batterien, die Abfall sind, zur
Rückgabe an den Vertreiber oder an von öffentlich-rechtlichen Entsorgungsträgern dafü
eingerichtete Rücknahmestellen.

Achten Sie beim Austausch unbedingt auf die richtige Polung der Lithium-Batterie ­Pluspol nach oben!

1

+

+

2

+

3

+

Ê HebenSie die Kontaktfeder nur wenige Millimeter nach oben (1), bis Sie die Lithium-Batterie

aus der Halterung ziehen können (2).

Ê SchiebenSie die neue Lithium-Batterie des identischen Typs in die Halterung (3).

12 - Deutsch A26361-D1189-Z120-3-7419

Glossar

Glossar

Die unten aufgeführten Fachbegriffe bzw. Abkürzungen stellen keine vollständige Aufzählung aller
gebräuchlichen Fachbegriffe bzw. Abkürzungen dar.
Nicht alle hier aufgeführten Fachbegriffe bzw. Abkürzungen gelten für die beschriebene
Systembaugruppe.

ACPI Advanced Configuration and

Power Management Interface
AC'97 Audio Codec '97 LAN Local Area Network
AGP Accelerated Graphics Port LSA LAN Desk Service Agent
AIMM AGP Inline Memory Module MCH Memory Controller Hub
AMR Audio Modem Riser MMX MultiMedia eXtension
AOL Alert On LAN P64H PCI64 Hub
APM Advanced Power Management PCI Peripheral Component

ATA Advanced Technology

Attachment
BIOS Basic Input Output System RAM Random Access Memory
CAN Controller Area Network RAMDAC Random Access Memory Digital

CPU Central Processing Unit RDRAM Rambus Dynamic Random
CNR Communication Network Riser RIMM Rambus Inline Memory Module

C-RIMM Continuity Rambus Inline

Memory Module
DIMM Dual Inline Memory Module SB Soundblaster
ECC Error Correcting Code SDRAM Synchronous Dynamic Random

EEPROM Electrical Erasable

Programmable Read Only

Memory
FDC Floppy Disk Controller
FIFO First-In First-Out SIMD Streaming Mode Instruction

FSB Front Side Bus SMBus System Management Bus
FWH Firmware Hub SVGA Super Video Graphic Adapter
GMCH Graphics and Memory Controller

Hub
GPA Graphics Performance

Accelerator
I2C Inter Integrated Circuit WOL Wake On LAN
IAPC Instantly Available Power

Managed Desktop PC Design
ICH I/O Controller Hub
IDE Intelligent Drive Electronics
IPSEC Internet Protocol Security

ISA Industrial Standard Architecture

PXE Preboot eXecution Environment

RTC Real-Time Clock

SGRAM Synchronous Graphic Random

USB Universal Serial Bus
VGA Video Graphic Adapter

Interconnect

Analog Converter
Access Memory

Access Memory
Access Memory

(

Single Instruction Multiple Data)

A26361-D1189-Z120-3-7419 Deutsch - 13
