Ременной компрессор
Air compressor
B3600B/50 CM3
B3600B/50H CM3
B3600B/100 CM3
B3600B/100H CM3
B4800B/100 CT4
B4800B/100H CT4
Operator's Manual
Инструкция по эксплуатации
www.fubag.ru
Omperator's anual
www.fubag.ru
Before use, read the handbook carefully.
Перед тем, как приступить к работе,
внимательно прочитайте инструкцию по
эксплуатации.
Warning, hot surfaces
Опасность ожога
Obligatory eye protection
Обязательная защита органов зрения
Danger - automatic control (closed loop)
Опасность автоматического включения
Tank capacity
Объем ресивера
Air intake
Производительность
Max. pressure
Максимальное давление
Revolutions / min. (rpm)
Кол-во оборотов в минуту
Dangerous voltage
Опасное напряжение
Power
Мощность
Voltage and frequency
Напряжение и частота
Weight
Масса
- 1 -
Omperator's anual
www.fubag.ru
--2
Omperator's anual
www.fubag.ru
- 3 -
Omperator's anual
www.fubag.ru
- 4 -
Omperator's anual
www.fubag.ru
- 5 -
Omperator's anual
www.fubag.ru
WARNING! BEFORE USING THE READ THE INSTRUCTION
MANUAL CAREFULLY! FOR QUALIFIED AND SPECIALLY TRAINED PERSONS
ONLY AFTER PROPER READING OF THIS MANUAL IS ALLOWED TO USE AND TO
MAINTAINTHIS .
The detailed description, safety rules and all required information necessary for proper operation
and maintenance of FUBAG are provided below. Keep this instruction manual by
machine and refer to it by any doubts concerning safety operation, maintenance storage and
handling of FUBAG .
1.
Safety perationo
The compressor must be used in a suitable environment (well ventilated with an ambient
temperature of between +5°C and +40°C) and never in places affected by dust, acids, vapors,
explosive or flammable gases.
Always maintain a safety distance of at least 4 meters between the compressor and the work
area.
Any coloring of the belt guards of the compressor during painting operations indicates that the
distance is too short.
Insert the plug of the electric cable in a socket of suitable shape, voltage and frequency
complying with current regulations.
Use extension cables withamaximum length of 5metersand of suitable cross-section.
-
The use of extensioncables of different length andalsoof adapters and multiplesocketsshould
be avoided.
Always use the switch of the pressure switch to switch off the compressor or use the switch of
the electric panel for modelsequipped with this. Never switchoff the compressorby pulling out
the plug in ordertoavoid restart with pressureinthe head.
Always use the handletomove the compressor.
-
When operating, the compressor must be placed on a stable, horizontal surface to guarantee
correct lubrication.
Position the compressor atleast 50 cm from thewallto permit optimal circulationoffresh air and
to guarantee correct cooling.
COMPRESSOR
compressor
compressor
COMPRESSOR
The ’s value measured at4minfree field corresponds to the
acoustic pressure
acoustic power
20 dB.
’s value stated on the yellow label located on the compressor, minus
- 6 -
Omperator's anual
Not to do:
Never direct the jet of air towards persons, animals or your body. (Always wear safety
goggles to protect youreyesfrom flying objects thatmaybe lifted by thejet).
Never direct the jet ofliquids sprayed bytools connected to the compressor towards the
compressor.
Never use the applianceinyour bare feet orwithwet hands or feet.
-
Never pull the powercableto pull the plugoutof the socket ortomove the compressor.
Never leave the appliance exposed to adverse weather conditions (rain, sun, fog,
snow).
Never transport the compressorwiththe reservoir pressurized
Never weld or machine the reservoir. In the case of faults or corrosion, replace it
completely.
Never allow inexpert persons to use the compressor. Keep children and animals away
from the work area.
Never position flammable ornylonor fabric articles closetoand/or on the compressor.
-
Never clean thecompressor with flammable liquidsor solvents. Clean witha damp cloth
only,aftermaking sure that you haveunplugged the compressor.
The compressor is designed only to compress air and must not be used for any other
type of gas.
The compressed air produced by the compressor cannot not be used for
pharmaceutical, food or hospital purposes except after particular treatments. It is not
suitable for filling theairbottles of scuba divers.
Never use the compressorwithoutguards (belt guard) andnevertouch moving parts.
-
To avoid overheating of the electric motor, this compressor is designed for intermittent
operation as indicated on the dataplate (forexample, S3-50means 5 minutesON and 5
minutes OFF). In the case ofoverheating, the thermal cutout of the motor trips,
automatically cutting off the power when the temperature is too high due to excess
current takeoff.
To facilitate machine restart, it is important not onlyto carry out the operations indicated
but also to set the button of the pressure switch, returning this to the OFF position and
then ON again (figures1a-1b).
ress the reset buttononthe terminal box ofthemotor(fig. 2).
-P
re fitted witha pressure switchequipped with adelayed closing airvent valve (orwith a
-A
valve located on the check valve) that facilitates motor start-up; therefore a few-second
jet of air fromthis,with the reservoir empty,is to be considerednormal.
To guarantee machine safety, all the compressors are fitted with a safety valve that is
activated in the caseoffailure of the pressureswitch(fig. 4).
When connecting an air-powered tool to a hose of compressed air supplied by the
compressor,interruption of the flow ofairfrom the hose iscompulsory.
Use of the compressed air for the various purposes envisaged (inflation, air-powered
tools, painting, washing with water-based detergents only, etc.) requires knowledge of
and compliance with therulesestablished for each individualuse.
www.fubag.ru
- 7 -
Omperator's anual

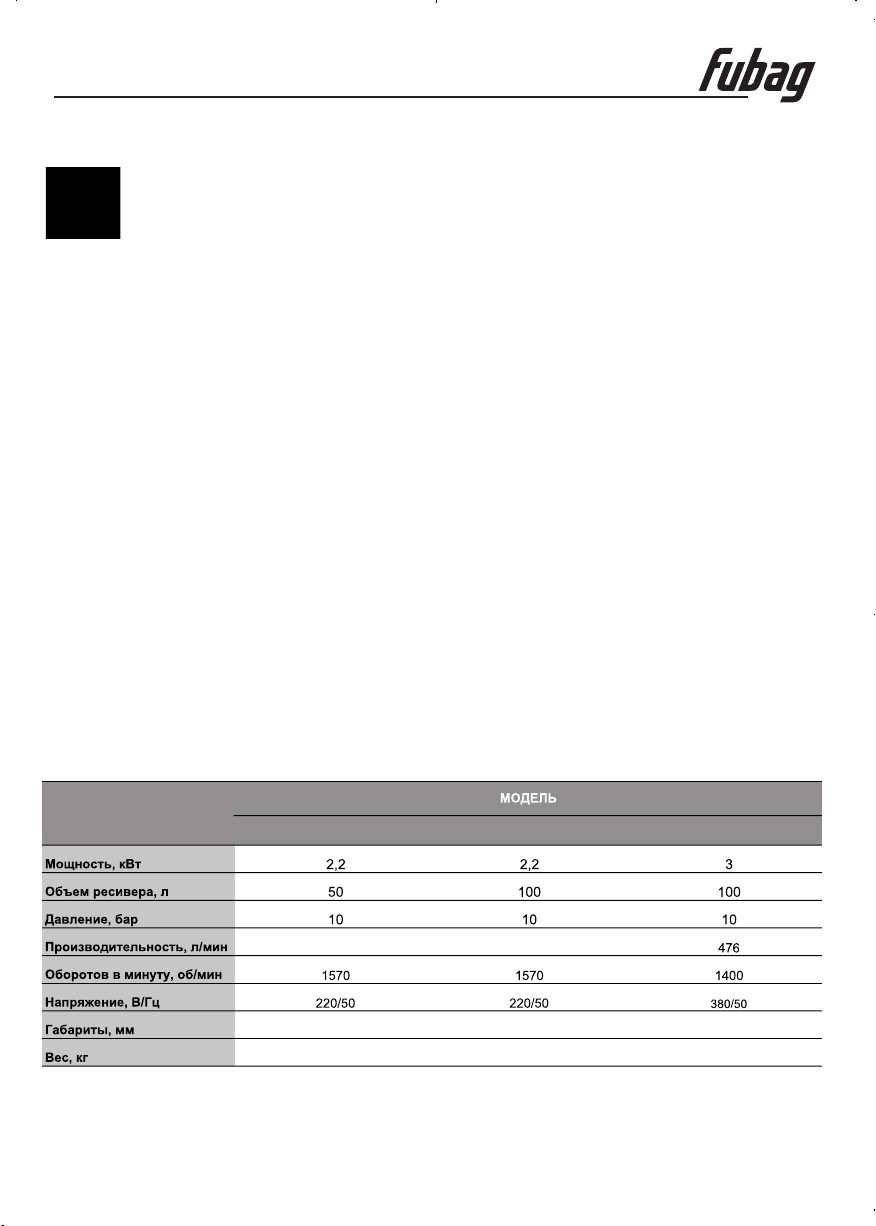

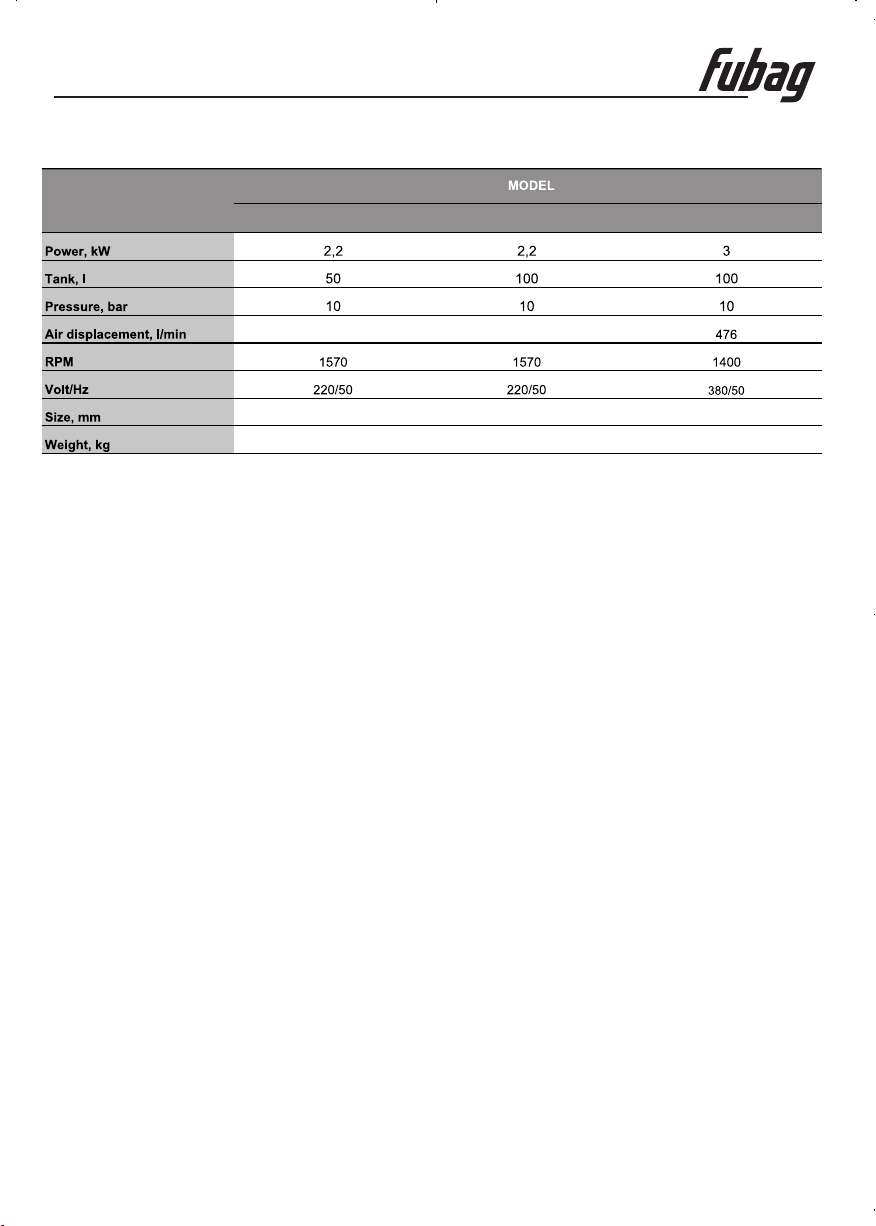

2. Technical pecificationss
www.fubag.ru
B3600B/50(H) CM3 B3600B/100(H) CM3 B4800B/100(H) CT4
360 360
770х340х670 (800х340х670)
55 (57)
The manufacturer reserves himself the right to make the manual's content or function change
without any preliminary notification of theusers.
950х390х760 (980х390х760)
67 (69)
1065х440х835 (1080х440х850)
71 (73)
3. Start-up and use
-
Fit the wheels and foot (or the caster wheel for models that are fitted with this) according to the
instructions provided in the packaging. For versions with fixed feet, assemble the front bracket kit or
the vibration-dampers if furnished. Check that the rating data match the effective characteristics of
the system (voltageand power).
Check for correspondence between the compressor plate data with the actual specifications of the
electrical system. A variation of ±10% with respectof the rated valueis allowed.
Insert the power plug in a suitable socket checking that the button of the pressure switch located on
the compressor isin the “O”(OFF) position (figures 5a-5b-5c-5d).
Check the oil level using the sight glass and if necessary unscrew the vent plug and top up. (figures
6a-6b).
At this point,the compressor isready for use.
-
Operating on the switch of the pressure switch (or the selector for versions with electric panel,
(figures 5a-5b-5c-5d), the compressor starts, pumping air in the reservoir through the delivery
hose.
The absence of pressure in the head facilitates subsequent restart. When air is used, the
compressor restarts automatically when the lower calibration value is reached (approx. 2 bar
between upper and lower). The pressure inside the reservoir can be checked on the gauge
provided (fig. 4).
The compressor continues to operate automatically with this work cycle until the position of the
switch of the pressure switch (figures 5a-5b-5c-5d) is modified. To use the compressor again, wait
at least 10seconds after thishas been switched offbefore restarting.
Only the wheel-mounted compressors are fitted with a pressure reducer (in the versions with fixed
feet, it is usually installed on the use line). Air pressure can be regulated in order to optimize use of
air-powered tools operating on the knob with the valve open (pulling it up and turning it in a
clockwise direction to increase pressure and counterclockwise to reduce this) (fig. 7). Once you
have set thevalue required, pushthe knob down tolock it.
The value setcan be checkedon the gauge (forversions equipped withthis, fig. 8).
-
Please check that the air consumption and the maximum working pressure of the pneumatic tool to
be used are compatible with the pressure set on the pressure regulator and with the amount of air
supplied by thecompressor.
When you havefinished working, stopthe machine, pull outthe plug andempty the reservoir.
-
- 8 -
Omperator's anual
www.fubag.ru

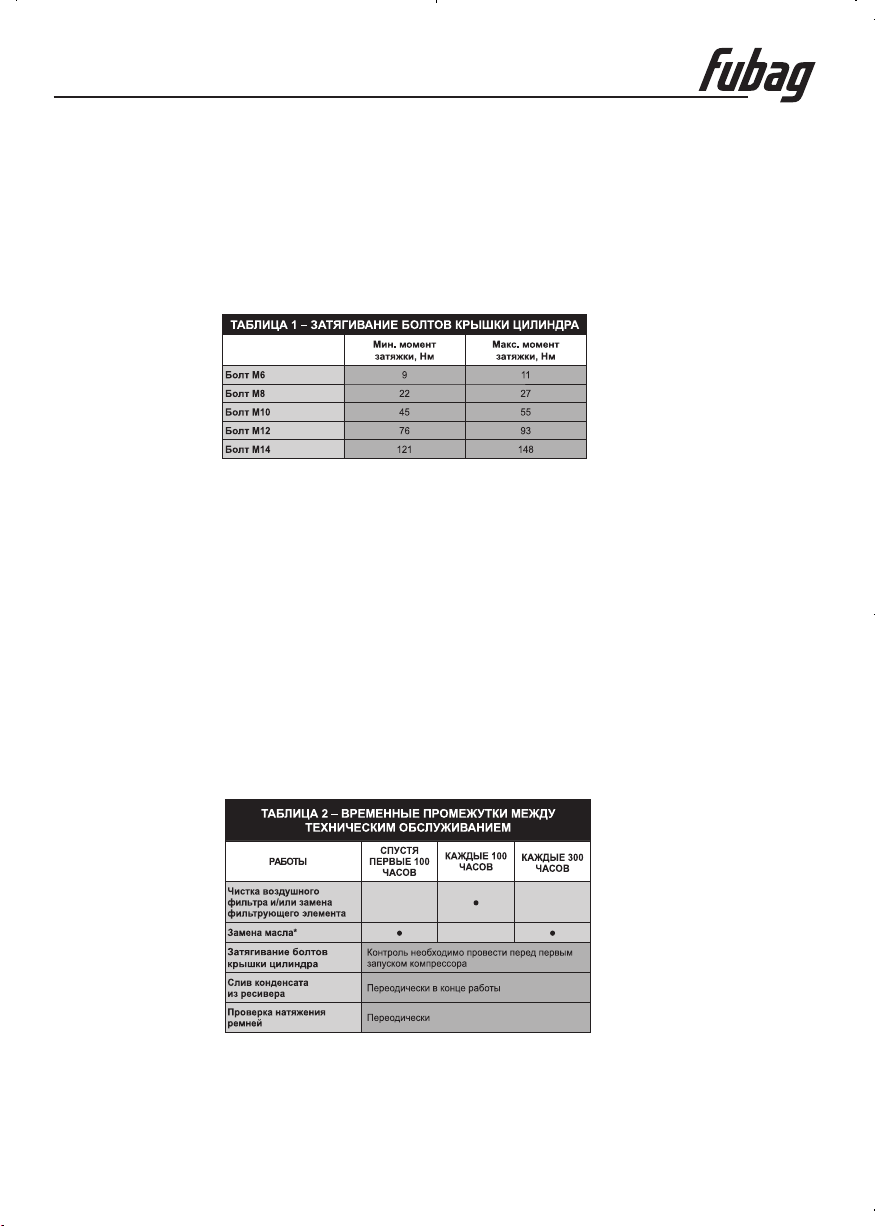

4. Maintenance
The service life ofthemachine depends on maintenancequality.
-
PRIOR TO ANY OPERATION SET THE PRESSURE SWITCH TO THE OFF POSITION, PULL
-
OUTTHE PLUGAND COMPLETELYDRAINTHERESERVOIR.
Check that all screws (in particular those of the head of the unit) are tightly drawn up (fig. 9). The
-
check must be carriedoutprior to the firstcompressorstarting.
Clean the suction filter according to the type of environment and in any case at least every 100
-
hours. If necessary, replace the filter (a clogged filter impairs efficiency while an inefficient filter
causes harsher wear onthecompressor (figures 10a -10b).
Change the oil after the first 100 hours of operation and subsequently every 300 hours. Check the
-
oil level periodically.
Never mix different grade oils. If the oil changes color (whitish = presence of water; dark =
-
overheated), it is goodpracticeto replace the oilimmediately.
After topping up, tighten the plug (fig. 11) making sure that there are no leaks during use. Once a
-
week, check the oillevelto assure lubrication intime(fig. 6a).
Periodically (or after completing work if for more than an hour), drain the condensate that forms
-
inside the reservoir due to the humidity in the air (fig. 12) in order to protect the reservoir from rust
and so as nottorestrict its capacity.
Periodically,checkthe tension of the beltswhich must have a flexionofaround 1 cm (fig.13).
-
* Spent oil and condensate in compliance with protection of the environment
and current legislation.
must be disposed of
- 9 -
Omperator's anual
www.fubag.ru
5. Troubleshooting
Request the assistance of a qualified electrician for operations on electric components (cables, motor,
pressure switch, electric panel, etc).
Any other type of operation must be carried out by authorized Service Centers, requestingoriginal parts. Tampering
with the machinemayimpairitssafety and inanycasemakethe warranty nullandvoid.
- 10 -
Omperator's anual
www.fubag.ru
6. Warranty
Warranty refer to defects of materials and components and do not refer to components subject to
natural wear and maintenancework.
Only machines cleaned from dust and dirt in original factory packing fully completed, provided with
instruction manual, warranty card withfixed sales date with ashop stamp factory serial number and
originals of salesand ware receipt issued by salesman aresubjects of warranty. Within thewarranty
period the servicecenter eliminate free ofcharge all detected productiondefects. The manufacturer
disclaims warranty and legal responsibilities if nonobservance of the instruction manual by user,
unqualified disassembling repair ormaintenance of the machine aswelldoes not bear responsibility
for caused injury topersonsor damages..
- 11 -
Инструкция по эксплуатации
www.fubag.ru
ВНИМАНИЕ! ПЕРЕД ИСПОЛЬЗОВАНИЕМ КОМПРЕССОРА ВНИМАТЕЛЬНО
ОЗНАКОМЬТЕСЬ С ДАННОЙ ИНСТРУКЦИЕЙ.
К использованию и обслуживанию компрессора допускается только
квалифицированный и специально обученный персонал, ознакомленный с данной
инструкцией.
В этой инструкции содержится описание, правила безопасности и вся необходимая
информация для правильной эксплуатации компрессора FUBAG. Сохраняйте данную
инструкцию и обращайтесь к ней при возникновении вопросов по безопасной эксплуатации,
обслуживанию, хранению и транспортировке компрессора FUBAG.
1. Правила безопасности
- Компрессор должен работать в хорошо вентилируемых помещениях, при температуре
от +5°C до +40°C. В воздухе не должно содержаться пыли, паров кислот,
взрывоопасных или легко восполаменяющихся газов.
- Безопасное расстояние до работающего компрессора - не менее 4 м.
- Если брызги распыляемой при помощи компрессора краски попадают на защитный
кожух ременного привода, значит компрессор стоит слишком близко к месту работы.
- Сетевой разъем для вилки электропровода должен соответствовать ей по форме,
напряжению, частоте и соответствовать действующим нормами техники
безопасности.
- При использовании удлинителя длина его кабеля не должна превышать 5 м, а его
сечение должно соответствовать сечению кабеля компрессора.
- Не рекомендуется использовать удлинители большей длины, многоконтактные
штепсели или переходные устройства.
- Всегда выключайте компрессор только при помощи выключателя, расположенного на
реле давления. Чтобы после остановки компрессор не запускался с высоким
давлением в головной части, не никогда не выключайте его, просто вынимая вилку из
сети.
- Перемещая компрессор, тяните его только за предназначенную для этого скобу.
- Устанавливайте работающий компрессор на устойчивой горизонтальной поверхности:
это гарантирует правильную смазку всех его узлов.
- Чтобы обеспечить нормальный приток охлаждающего воздуха к работающему
компрессору, не устанавливайте его у стены ближе чем на 50 см.
Значение звукового давления, измеренного на расстояние 4 м, эквивалентно
значению звуковой мощности, обозначенной на жёлтой этикетке,
расположеннойнакомпрессоре,минус20 dB.
-2 -1
Инструкция по эксплуатации
www.fubag.ru
Запрещается:
- Направлять струю сжатого воздуха на людей, животных или на собственное тело.
(Чтобы со струей сжатого воздуха в глаза не попали мелкие частицы пыли, надевайте
защитные очки).
- Направлять струю сжатого воздуха в сторону самого компрессора.
- Работать без защитной обуви, касаться работающего компрессора мокрыми руками
и/или ногами.
- Резко дергать электропровод питания, выключая компрессор из сети, или тянуть за
него, пытаясь сдвинуть компрессор с места.
- Оставлять компрессор под воздействием неблагоприятных атмосферных явлений
(дождь, прямые солнечные лучи, туман, снег).
- Перевозить компрессор с места на место, не сбросив предварительно давление из
ресивера.
- Производить механический ремонт или сварку ресивера. При обнаружении дефектов
или признаков коррозии металла необходимо его полностью заменить.
- Допускать к работе с компрессором неквалифицированный или неопытный персонал.
Не разрешайте приближаться к компрессору детям и животным. Размещать рядом с
компрессором легко воспламеняющиеся предметы или класть на корпус компрессора
изделия из нейлона и других легко воспламеняющихся тканей.
- Протирать корпус компрессора легко воспламеняющимися жидкостями. Пользуйтесь
исключительно смоченной в воде ветошью. Не забудьте предварительно отключить
компрессор от электросети.
- Использовать компрессор для сжатия иного газа, кроме воздуха.
- Данный компрессор разработан только для технических нужд. В больницах, в
фармацевтике и для приготовления пищи к компрессору необходимо подсоединять
устройство предварительной подготовки воздуха. Нельзя применять компрессор для
наполнения аквалангов.
- Включать компрессор в работу без защитного кожуха ременного привода и касаться
его движущихся частей.
-3 -1
Инструкция по эксплуатации
- Во избежание чрезмерного перегрева электродвигателя компрессор
работает в двухтактном режиме периодического включения, соотношение
между продолжительностью работы и выключением указано на табличке с
техническими данными (например, S3-50 означает - 5 минут работы и 5
минут паузы). В случае перегрева срабатывает термозащита,
установленная на электродвигателе.
- Для плавности пуска двигателя, кроме указанного выше, переключатель
реле давления необходимо перевести сначала в положение «выкл.», а
затем снова в положение «вкл.» (рис. 1a-1b).
- Когда электродвигатель отключаются вследствие перегрева, снова включить
двигатель в работу можно только выключателем на клеммной коробке
самого двигателя (рис. 2).
- Для обеспечения плавного пуска в двигателях предусмотрено реле
давления с выпускным воздушным клапаном замедленного действия (или с
дополнительным на стопорном клапане). Поэтому при порожнем ресивере
выход из воздушного клапана небольшой струи воздуха в течение
нескольких секунд является нормальным.
- Для повышения безопасности работы все компрессоры оборудованы
предохранительным клапаном, срабатывающим при отказе реле давления
(рис. 4).
- Подсоединяя к шлангу компрессора пневмоинструмент, не забывайте
перекрывать воздушный кран.
- При использовании сжатого воздуха (надувание, распыление через
пневмоинструмент, окраска, мойка растворами на водной основе и т.п.)
соблюдайте все правила техники безопасности для каждого конкретного
случая.
www.fubag.ru
2. Технические характеристики
B3600B/50(H) CM3 B3600B/100(H) CM3 B4800B/100(H) CT4
360 360
770х340х670 (800х340х670)
55 (57)
Производительимеет правовноситьизменениякак в содержание данной инструкции, так и в конструкцию
аппаратабезпредварительного уведомленияпользователей.
950х390х760 (980х390х760)
67 (69)
-4 -1
1065х440х835 (1080х440х850)
71 (73)
Инструкция по эксплуатации
www.fubag.ru
3. Пуск и эксплуатация
- Установите колеса и ножку (в некоторых моделях шарнирно закрепленные) следуя
инструкции. Если компрессор снабжен неподвижными или виброустойчивыми ножками,
установитепереднюю скобу или иной предусмотренный комплект деталей.
- Проверьте, чтобы параметры, указанные на заводской табличке, соответствовали
фактическим параметрам электросети; допустимое колебание напряжения составляет ±
10% от номинального значения.
- Вставить вилку питающего кабеля в розетку; переключатель реле давления при этом
должен находитьсяв положении «O» (ВЫКЛ) (рис.5a-5b-5c-5d).
- По контрольному глазку проверьте уровень масла, при необходимости отвинтите крышку
маслоналивного отверстия и долейте масла (рис. 6a-6b).
- Теперь компрессор готов к работе.
- При переводевыключателя реле давления в положение «Пуск» (рис. 5a-5b-5c) компрессор
начинаетработать, подавая воздух через нагнетательный патрубок в ресивер.
- После того, как достигнуто максимальное рабочее давление (задается производителем в
ходе испытаний), компрессор останавливается, излишек воздуха в головке и в напорном
патрубке спускается через клапан сброса под реле давления. Этимснимаетсяизбыточное
давление в головной части компрессора, и нагрузка на двигатель при последующем пуске
снижается. По мере расходования воздуха давление в ресивере падает и как только
достигнет нижнего предела (разница между верхним и нижним уровнем составляет 2
бара), электродвигатель автоматически вновь включается в работу. Фактическое
давление в ресивере показывается на манометре, входящем в комплект поставки(рис.4).
- В автоматическом режиме попеременного пуска и паузы компрессор работает до тех пор,
пока выключательреледавления(рис. 5a-5b-5c) не будетвыключен.
- Редукционным клапаном давления оборудуются только компрессоры на тележке (в случае
моделейна ножках такие клапаны обычноустанавливаются на линии подачи воздуха). При
работе с пневмоинструментом давление можно регулировать поворачивая ручку клапана
при открытом кране: поднять вверх и повернуть по часовой стрелке для повышения
давления и против - для его уменьшения (рис. 7). Получив оптимальное для работы
давление, заблокируйтеклапан в нужном положении, снова опустив его ручку вниз.
- Давление можно проверить по манометру (в моделях, где он входит в комплект поставки,
рис. 8).
- Необходимо проверить, чтобы расход воздуха и максимальное эксплуатационное
давление пневматического инструмента были совместимы с давлением, установленным
на регуляторе давления, и с количеством воздуха, подаваемогокомпрессором.
- По окончании работы выключите компрессор, отключите его от сети питания и сбросьте
давление из ресивера.
- 15 -
Инструкция по эксплуатации
www.fubag.ru
4. Техническое обслуживание
Срок службы компрессораво многом зависит от правильного технического обслуживания.
- ДО НАЧАЛА ЛЮБЫХ РАБОТ ПО ТЕХОБСЛУЖИВАНИЮ ПЕРЕВЕДИТЕ ПЕРЕКЛЮЧАТЕЛЬ
РЕЛЕ ДАВЛЕНИЯ В ПОЛОЖЕНИЕ «ВЫКЛ.», ОТКЛЮЧИТЕ КАБЕЛЬ ОТ СЕТИ
ЭЛЕКТРОПИТАНИЯ И СТРАВИТЕВОЗДУХ ИЗ РЕСИВЕРА.
- Проверьте затяжку всех винтов, в особенности, в головной части узла (рис. 10). Контроль
необходимопровестипередпервым запуском компрессора.
- Проверяйте чистоту воздушного фильтра каждые 100 часов, при загрязненном воздухе
помещения чаще. Своевременно заменяйте его (загрязненный фильтр приводит к
снижению КПД компрессора ипреждевременному износу его частей, рис. 10a-10b).
- После первых 50 часов работы смените масло; в дальнейшем заменяйте его через каждые
300 часов. Периодически проверяйте уровень масла.
- Используйте минеральное компрессорное масло вязкостью неменее 100 мм.кв/с(согласно
DIN51562 . Rimol VDL100
масло меняет свой нормальный цвет (светлее обычного = попала вода; темнее обычного =
перегрелось), немедленно замените его.
- После смены масла тщательно заверните крышку наливного отверстия (рис. 11),проверьте
на утечку во время работы компрессора. Чтобы все работающие части компрессора
достаточносмазывались,еженедельно проверяйте уровень масла (рис. 6a).
- Периодически (или по окончании работы, если она длилась более одного часа) сливайте
накопившийся в ресивере конденсат (рис. 12). Это поможет не только предотвращать
коррозию металла, из которого изготовленресивер,но и не уменьшать его полезный объем.
- Периодически проверяйте натяжение ремней привода: прогиб должен составлять около 1
см (рис. 13).
) Рекомендуется . Никогда не смешивайтеразные марки масла. Если
Отработанное масло и конденсат должны сливаться в соответствии с действующими
*
нормами ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ.
- 16 -
Инструкция по эксплуатации
www.fubag.ru
5. Неисправности и способы их устранения
Неполадки в электрической части (кабели, электродвигатель, реле давления и т.п.) должны
устраняться только квалифицированнымспециалистом.
Во всех остальных случаях ремонт компрессора должен производиться в Сервисной службе с
использованием оригинальных запасных частей. Самостоятельный ремонт является причиной
прекращения действия гарантийныхобязательств.
- 17 -
Инструкция по эксплуатации
www.fubag.ru
6. Гарантийные обязательства
Гарантийныйсрокна оборудованиеуказываетсяв прилагаемом сервисном талоне.
Гарантияотносится к дефектам в материалах и узлах и не распространяется на компоненты,
подверженныеестественному износу и работы потехническому обслуживанию.
Сервисному ремонту подлежат только очищенные от пыли и грязи аппараты в заводской
упаковке, полностью укомплектованные, имеющие фирменный технический паспорт,
сервисный талон с указанием даты продажи, при наличии штампа магазина, заводского
номера и оригиналов товарного и кассового чеков, выданныхпродавцом.
В течение сервисного срока сервис-центр устраняет за свой счёт выявленные
производственные дефекты. Производитель снимает свои обязательства и юридическую
ответственность при несоблюдении потребителем инструкций по эксплуатации,
самостоятельной разборки, ремонта и технического обслуживания аппарата, а также не
несетникакой ответственностиза причиненные травмы и нанесенныйущерб.
- 18 -
Loading...
