Fuba ODE706 User Manual
ODE706
Indice
1 Norme di sicurezza ..................................................................................................................................... 2
2 Descrizione del prodotto e collegamenti ..................................................................................................... 3
2.1 Pannello frontale .............................................................................................................................. 3
2.2 Pannello posteriore e connessioni ................................................................................................... 3
2.3 Telecomando.................................................................................................................................... 4
2.3.1 Tasti e funzioni del telecomando............................................................................................. 4
3 Primo avvio del ricevitore ............................................................................................................................ 5
4 Impostazione del ricevitore ......................................................................................................................... 5
4.1 Password.......................................................................................................................................... 5
4.2 Protezione avanzata (Funzione Hotel)............................................................................................. 5
4.3 Ricerca canali................................................................................................................................... 5
4.4 Impostazione orario.......................................................................................................................... 6
4.5 Reset di fabbrica .............................................................................................................................. 6
5 Organizzazione del menu ........................................................................................................................... 6
6 Guida alla risoluzione dei problemi ............................................................................................................. 7
7 Caratteristiche tecniche............................................................................................................................... 8
Italiano
1
Fuba
1 Norme di sicurezza
Per un utilizzo sicuro dell’apparecchio, e per la vostra incolumità, vi preghiamo di leggere attentamente i
seguenti consigli riguardanti le misure di sicurezza.
ALIMENTAZIONE
x Il ricevitore deve essere collegato esclusivamente ad una presa di corrente da 230 Volt AC, 50Hz.
x Non rimuovere il coperchio del ricevitore
superiori a quella di alimentazione che potrebbero mettere a repentaglio la sicurezza dell’utente. L’alta
tensione è presente anche quando l’apparecchio è in modalità standby, prima di intervenire sul ricevitore è
necessario scollegarlo dalla rete elettrica. La rimozione non autorizzata del coperchio farà decadere
immediatamente la garanzia!
CAVO DI ALIMENTAZIONE
x Prima di installare l’apparecchio controllare l’integrità del cavo di alimentazione, prestando particolare
attenzione al punto in cui entra nella presa di rete ed a quello in cui esce dal ricevitore. In caso il cavo
risultasse danneggiato, non collegare l’apparecchio e rivolgersi al centro assistenza.
x Installare il cavo di alimentazione dell’apparecchio in modo da non causarne lo schiacciamento con oggetti
collocati sopra o accanto ad esso. Evitare inoltre di posizionarlo vicino a zone di passaggio dove possa essere
accidentalmente calpestato, strappato o comunque danneggiato.
x In caso di danneggiamento del cavo, scollegare con attenzione l’apparecchio dalla presa di alimentazione e
rivolgersi esclusivamente a personale specializzato o al centro assistenza per la sostituzione.
LIQUIDI
x Tenere il ricevitore lontano da qualsiasi tipo di liquido. Non collocare sull’apparecchio oggetti contenenti liquidi
come vasi, umidificatori ecc. L’apparecchio non deve essere installato in luoghi in cui possa venire a contatto
con spruzzi o schizzi di liquidi o in ambienti con alto tasso di umidità dove possano formarsi condense.
x Nel caso in cui il ricevitore venga accidentalmente in contatto con liquidi, togliere immediatamente la spina
dalla presa di corrente. NON TOCCARE il ricevitore con le mani prima che sia stato scollegato.
PICCOLI OGGETTI
x Tenere lontano dal ricevitore monete o altri piccoli oggetti. La caduta di oggetti all’interno dell’apparecchio,
attraverso le fessure per la ventilazione, può causare seri danni.
PULIZIA
x Prima di procedere ad operazioni di pulizia, staccate il ricevitore dalla presa di corrente.
x Per pulire l’esterno del ricevitore, usare un panno morbido e asciutto o leggermente inumidito d’acqua. Evitare
l’uso di prodotti chimici o solventi.
VENTILAZIONE
x Assicurarsi che nel luogo di installazione dell’apparecchio ci sia una buona circolazione d’aria per consentire
una sufficiente dissipazione del calore ed evitare surriscaldamenti.
x Per consentire una ventilazione sufficiente è opportuno predisporre una distanza minima di 10 cm da entrambi
i lati ed una distanza di 15 cm sopra l’apparecchio.
x Le fessure per la ventilazione devono essere libere, non ostruite dalla presenza di oggetti tipo giornali,
tovaglie, stoffe da arredamento, tendine, tappeti ecc.
x Evitate di installare il ricevitore vicino a fonti di calore (termosifoni, stufe, ecc) o sopra ad altre apparecchiature
che producono calore (videoregistratori, lettori DVD, ecc).
ATTENZIONE
x Tenere l’apparecchio fuori dalla portata dei bambini.
x I sacchetti di plastica degli imballaggi possono essere pericolosi. Per evitare soffocamenti, tenere i sacchetti
lontani dalla portata dei bambini.
x Non esporre il ricevitore o il telecomando alla luce diretta del sole.
x L’apparecchio deve essere posto su una base solida e sicura.
x Collegare il ricevitore alla presa di corrente solo dopo aver completato l’installazione.
x Non disperdere il prodotto nell’ ambiente per evitare potenziali danni per l’ ambiente stesso e la salute umana
e per facilitare il riciclaggio dei componenti/materiali contenuti in esso. Chi disperde il prodotto nell’ambiente o
lo getta insieme ai rifiuti comuni è sanzionabile secondo la legislazione vigente.
x Il produttore istituisce un sistema di recupero
trattamento avvalendosi di impianti conformi alle disposizioni vigenti in materia.
x Portare il prodotto non più utilizzabile presso un centro di raccolta autorizzato a gestire rifiuti di
apparecchiature elettriche ed elettroniche in quanto non può essere unito ai rifiuti comuni
oppure è sempre possibile riconsegnare allo stesso distributore l’apparecchiatura usata o a fine
vita all’ atto dell’ acquisto di una nuova di tipo equivalente.
. All’interno dell’apparecchio possono essere presenti tensioni
dei RAEE del prodotto oggetto di raccolta separata e sistemi di
2
ODE706
2 Descrizione del prodotto e collegamenti

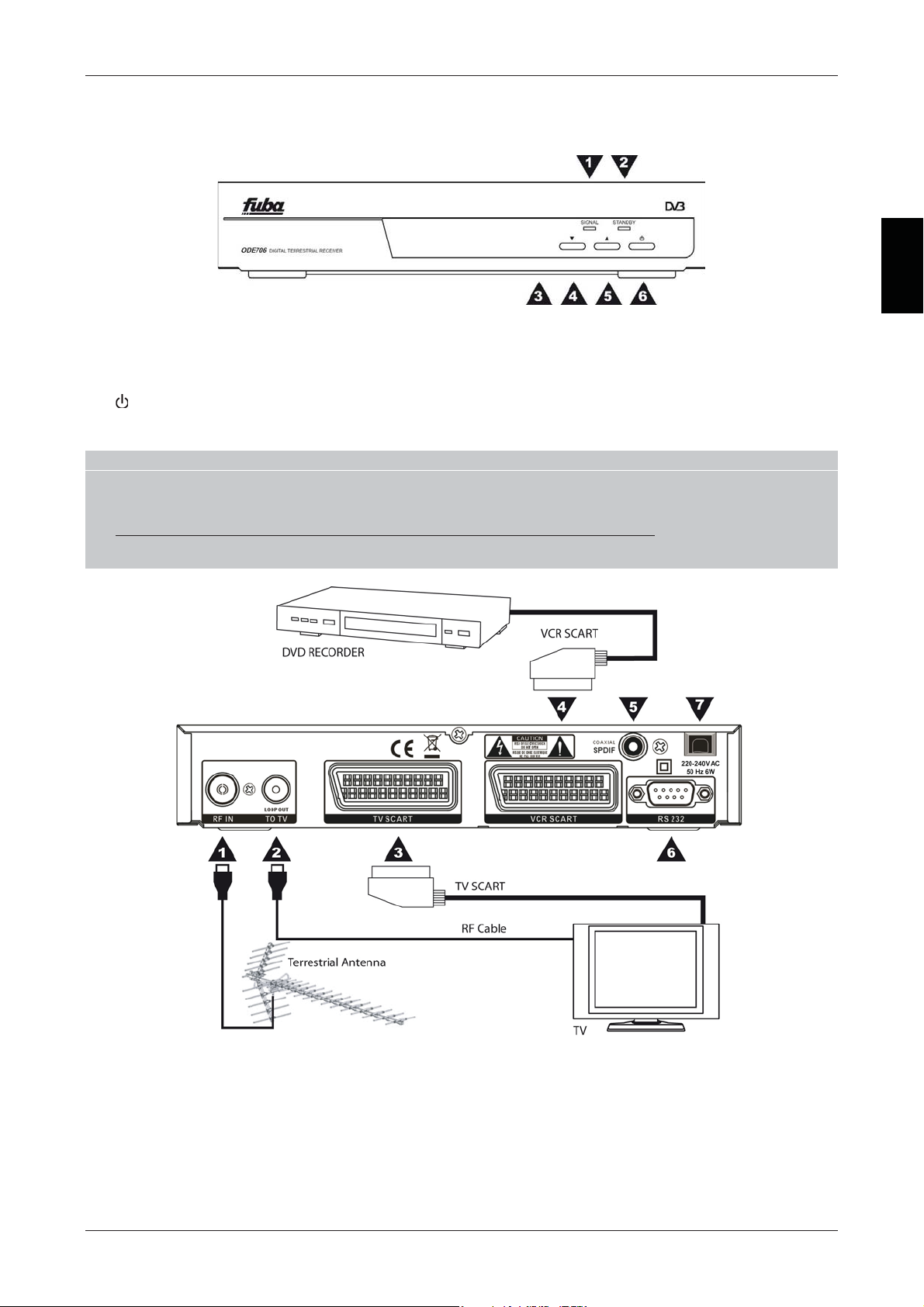

2.1 Pannello frontale
1. SIGNAL LED indicatore di presenza segnale d’antenna.
2. STANDBY LED indicatore di stato stand-by.
3. IR Sensore a raggi infrarossi per telecomando.
4. CHANNEL Tasto Canale Precedente.
5. CHANNEL Tasto Canale Successivo.
Tasto Acceso (ON) / Stand-by (ST.BY).
6.
2.2 Pannello posteriore e connessioni
ATTENZIONE
x E’ buona regola effettuare le connessioni del dispositivo con altri apparecchi (TV, VCR, HI-FI, etc.) e l’antenna prima
di collegarlo all’alimentazione. Con il ricevitore in tensione è possibile infatti che, durante l’inserimento dei connettori,
si creino differenze di potenziale elettrico in grado di generare correnti che possono danneggiare gli apparati.
x La connessione SCART diretta del dispositivo al TV dovrebbe sempre essere fatta come primo test funzionale, in
quanto schemi di collegamento più complessi potrebbero portare a malfunzionamenti non riconducibili a guasti e/o
difetti dei singoli apparecchi ma a problemi di incompatibilità fra gli stessi.
Italiano
1. RF IN Ingresso segnale d’antenna.
2. TO TV - LOOP THROUGH Uscita passante segnale d’antenna verso il TV.
3. TV SCART Presa SCART d’uscita verso il TV.
4. VCR SCART Presa SCART per la videoregistrazione.
5. SPDIF - COAXIAL Uscita Audio Digitale Coassiale per amplificatori home-theatre.
6. RS232 Presa dati seriale RS232 di servizio.
7. AC Cavo di alimentazione integrato per il collegamento alla presa elettrica
230 Volt AC, 50Hz.
3
Fuba
L

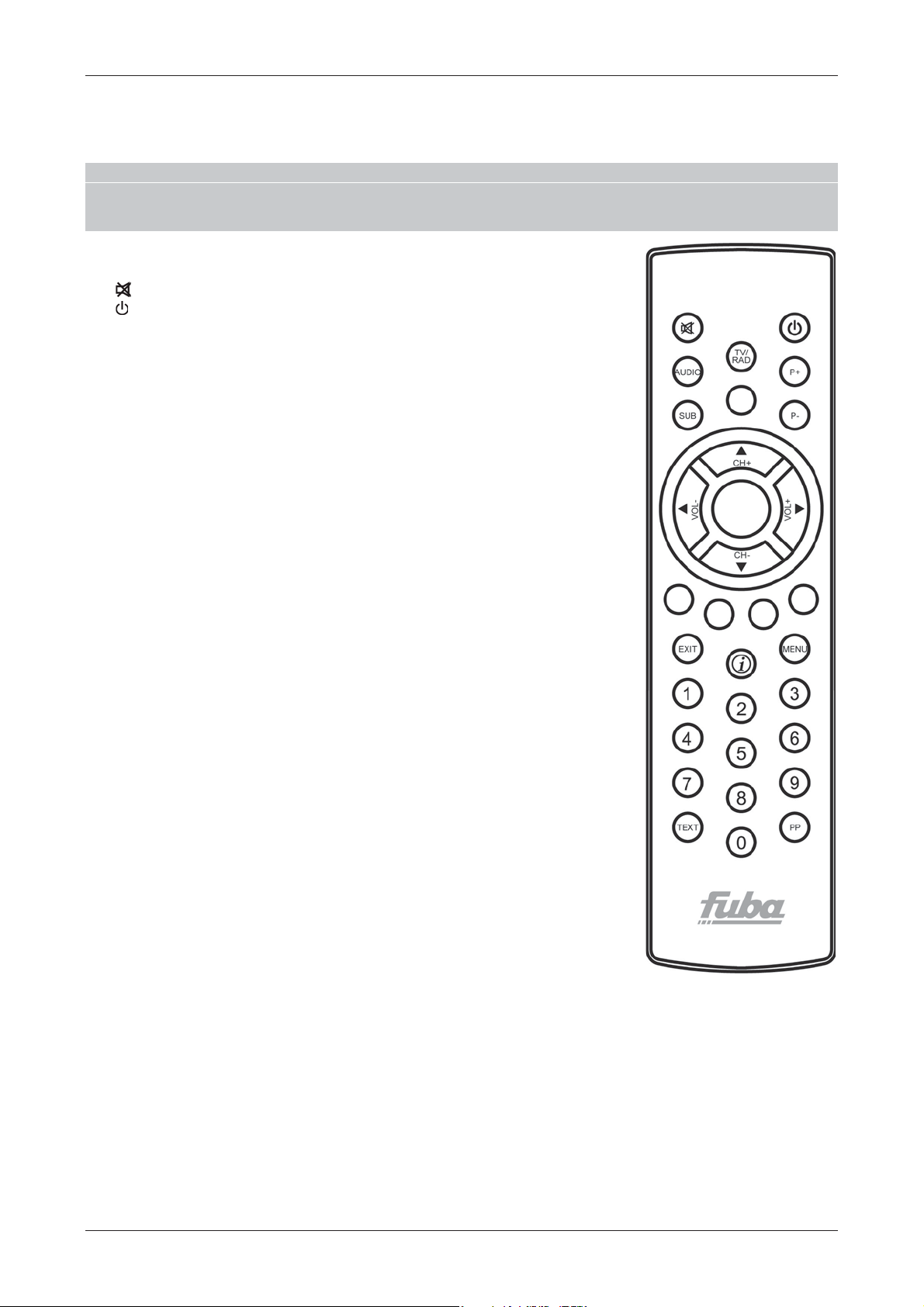

2.3 Telecomando
La buona conoscenza del telecomando è la base per poter navigare facilmente all’interno dei vari menu. Le
funzioni dei tasti sono molto semplici ed intuitive.
ATTENZIONE
Assicurarsi che le batterie siano inserite con le polarità corrette all’interno del telecomando. Controllate il verso di
inserimento delle stesse aprendo lo sportellino delle batterie posto sul retro e verificando la polarità.
Batterie compatibili: 2 x AAA.
2.3.1 Tasti e funzioni del telecomando
1. MUTE Inibisce l’audio del ricevitore (funzione Mute).
2.
ON/ST.BY Accende (ON) / spegne in Stand-by (ST.BY) il ricevitore.
3. AUDIO Apre il menu per la modifica della modalità audio e per la
selezione delle tracce audio disponibili.
4. SUB Abilita i sottotitoli Standard (DVB) o Televideo (se indicizzati).
5. TV/RAD Cambia modalità del ricevitore, dai programmi TV a quelli RADIO
e viceversa.
6. P+ / P-
a. In visione: cambio canale successivo/precedente.
b. In menu: scorrimento rapido di una lista.
7. CH + / -, FRECCIA /
a. In visione: cambio canale successivo/precedente.
b. In menu: navigazione tra voci e opzioni.
8. VOL +/-, FRECCIA /
a. In visione: abbassa/alza il livello del volume audio.
b. In menu: modifica parametri/opzioni.
9. OK
a. In visione: tasto d'accesso rapido al menu Lista Canali.
b. In menu: conferma le azioni/modifiche.
10. Tasti colorati Tasti funzione per il televideo.
11. EXIT Esce dal menu visualizzato o dalla funzione in corso.
12.
INFO Visualizza informazioni inerenti il canale sintonizzato, come
numero e nome canale.
13. MENU Accede al menu del ricevitore.
14. Tasti numerici 0÷9
a. In visione: per cambio canale.
b. In menu: inserimento valori numerici.
15. TEXT Avvia il televideo trasmesso dal programma sintonizzato.
16. PP Torna al programma precedentemente sintonizzato.
4
