Fuba FMG 508 operation manual [de]

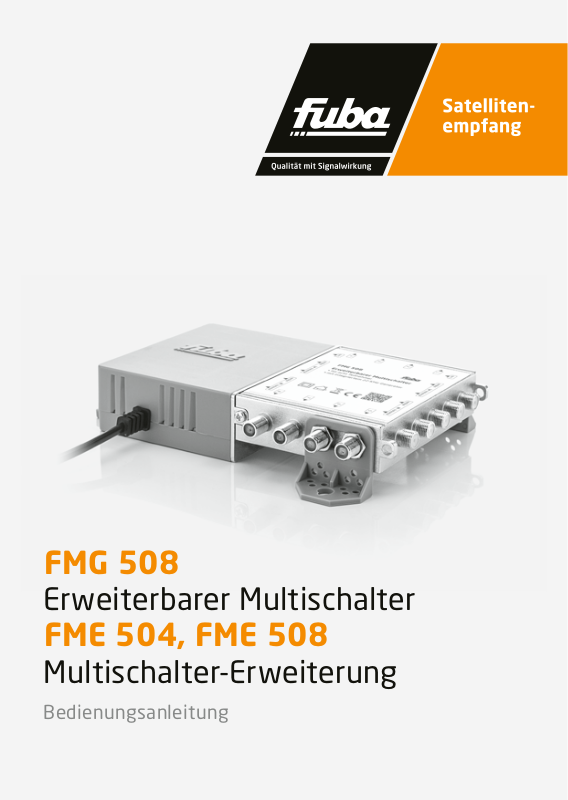

FMG508

Erweiterbarer Multischalter

FME504, FME 508

Multischalter-Erweiterung

Bedienungsanleitung

1.

Produkthinweis

Sie haben ein Ger ät der Ma rke Fub a
gekau ft. S eit übe r 60 Jah ren ste hen
wir für innovative Technik und höchste

Fert igung squalität in der Empfangs- und
Netzwerktechnik.

Der Fub a Multischal ter FMG 5 08 ist f ür
die Verteilung von Satelliten-Signalen
und terrestrischen Fernseh- und

Radio-Signalen in Hausinstallationen

konzipiert. Er dient sowohl zum Anschluss
von Quat tro-LNBs als auch v on Quat tro­Switch-LNBs.

Die Gru ndein heit FM G508 er mögli cht die
Verteilung des Satelliten-Signals auf bis
zu acht Teilnehmer; unter Einbeziehung
der Multischalter-Erweiterungen FME504
und FME5 08 sind b is zu 32 bzw. 4 8Emp ­fänger möglich.

Der FMG5 08 sowie die Er weiterunge n

FME504 und FME5 08 bes tehen a us
einem festen Druckgussgehäuse und
garantieren eine hohe Abschirmung.

Lieferumfang:

FMG 508

1 Multischalter mit Netzteil
2 Befestigungswinkel
4 Mutt ern
2 Schrauben

FME 504
1 Erweiterungseinheit
2 Befestigungswinkel
4 Mutt ern
2 Schrauben

FME 508
1 Erweiterungseinheit
2 Befestigungswinkel
4 Mutt ern
2 Schrauben

Bedienungsanleitung 3

2.

Sicherheitsvorschriften

• Bei Schäden, die durch Nichtbeachtung
dieser Installations- und Gebrauchsan­leitung verursacht werden, erlischt die
Gewährleistung/Garantie. Für Folgeschä­den übernehmen wir keine Haftung.

• Bei Sach- oder Personenschäden, die
durch unsachgemäße Handhabung oder
Nichtbeachten der Sicherheitshinweise
verursacht werden, übernehmen wir
keine Haftung.

• Aus Sicherheits- und Zulassungsgründen
(CE) ist das eige nmäch tige Um bauen
und/oder Verändern des Produktes nicht
gestattet.

3.

Entsorgung

Nach den einschlägigen EU-Richtlinien
darf dieses Gerät nic ht zusa mmen mit den
kommunalen Abfällen entsorgt werden.

• Die Montage, Installation und der Service
sind nur v on auto risierten Elektrofach­kräften durchzuführen.

• Arbeiten Si e niemals an dem Multi­schalter, Fernseher oder anderen
angeschlossenen Geräten während oder
vor eine m Gewit ter. Ein Blitzschlag i n der
Antenne kann zu gefährlichen Hochspan­nungen führen.

• Stellen Sie sicher, dass die Betriebs­spann ung des N etzteils dem Stromn etz
entspricht.

Verwenden Sie die loka­le Abfallsammlung und
Recycling-Systeme.

FMG508 Erweiterbarer Multischalter, FME504/FME508 Multischalter-Erweiterung4

4.

Inbetriebnahme

Fixieren Sie die Befestigungswinkel mit
den Muttern an den äußeren F-Buchsen.

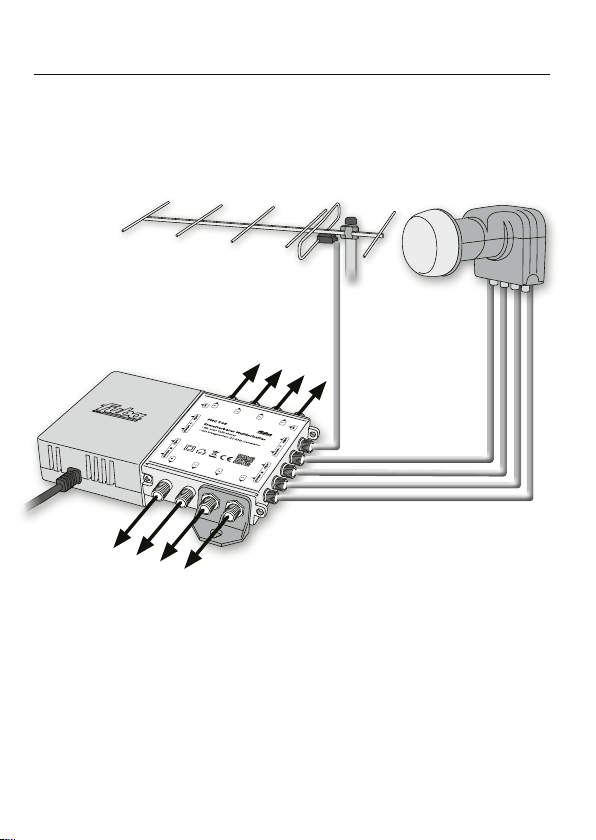

Schließen Sie die vier Zuleitungen vom

Teilnehmer

LNB und wenn vorhand en die te rrestri­sche Antenne wie unten beschrieben an.

Teilnehmer

Bitte achten Sie bei dem Anschluss
eines Quattro-LNBs auf di e richt ige
Zuordnung. Die Ausgänge des LNBs als
auch die Eingänge des Multischalters sind
gekennzeichnet.

Bedienungsanleitung 5

Dieses brauchen Sie bei dem Anschluss
eines Quattro-Switch-LNB nicht zu
beachten.

5.

Erweiterung

Sie können die Teilnehmerzahl auf bis zu
48 erw eiter n. Zur Montag e mit ein er oder
mehreren Erweiterungen, beachten Sie
bitte folgende Punkte:

• Löse n Sie die S chrau ben lin ks und
recht s am Gehä use des N etzteils.

• Ziehe n Sie das N etzt eil vom Grund­gerät ab.

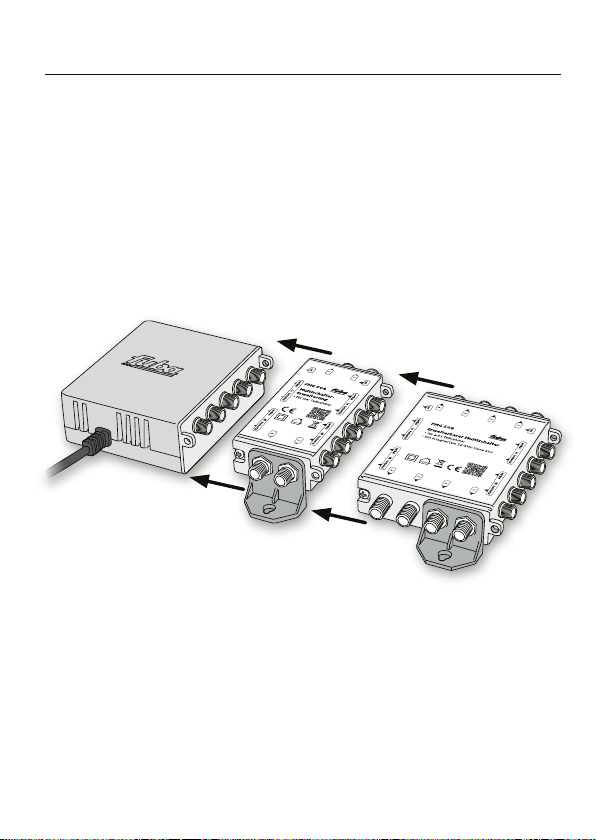

• Stecken S ie nun di e Erweiteru ng auf
das Netzteil und fixieren Sie sie mit
den entsprechenden Schrauben.

• Fügen Sie nun die neue Ei nheit a us
Netz teil und Erwei terung mit dem
Grundgerät zusammen und fixieren Sie
sie mit den entsprechenden Schrauben.

FME50 4 / FME508 FMG508

Wichtig:
Der Mul tischalter FMG508 ve rfügt übe r
einen integrierten Verstärker für den
terrestrischen Bereich, der auch für die
Erweiterungen genügend Leistung bietet.
Es ist deshalb unbedingt erforderlich,
dass die LNB- und Antennenanschlüsse

FMG508 Erweiterbarer Multischalter, FME504/FME508 Multischalter-Erweiterung6

grundsätzlich an das Grundgerät ange­schlossen werden und die Erweiterungs­einheit(en) zwischen Grundgerät und
Netzteil montiert wird/werden. Andern­falls kann eine fehlerfreie Funktion nicht
garantiert werden.

6.

Technische Daten

Typ FMG 508 FME 504 FME 508

Art.- Nr. 22010201 22010203 22010202

Eingänge Sat.: 4 F-Buchsen

Eingänge terr.: 1 F-B uchse

Ausgänge: 8 F-Buchsen 4 F-Buchsen 8 F-Buchsen

Frequenzbereich Sat.: 950…2150 MHz

Frequenzbereich terr.: 88…790 MHz

Rückkanal: 5…65 MHz

Sat.-Verstärker: 20 dB

Schaltmethode: 13/18 V, 0/22 KHz

Dämpfung
Sat.-Ausgang:

Dämpfung
terr. Ausgang:

Dämpfung Rückkanal: -23 dB

Dämpfung
Sat.-Stammausgänge:

Verstärkung/
Dämpfung terr.
Stammausgänge:

Max. Eingangspegel
Sat.:

Max. Eingangspegel
ter r.:

Entkopplung Sat./Sat.: >30 dB

Entkopplung Sat./TV: >35 dB

Max. Stromverbrauch: 3 0 mA

Netzteil: 90…240 VA /18 V DC –

Umgebungs­temperatur:

Maße B x H x T: 182 x 137 x 37 mm 62 x 137 x 25 mm 92 x 137 x 25 mm

-2 dB -24 d B

Verstärkung

17 dB…21 dB

87 dBµV nicht aktiv

0 dB

-0,5 dB…1,5 dB

Dämpfung

2,5 dB… 3,0 dB

95 dBµV

-20…+65° C
