FST RC-01 User Manual

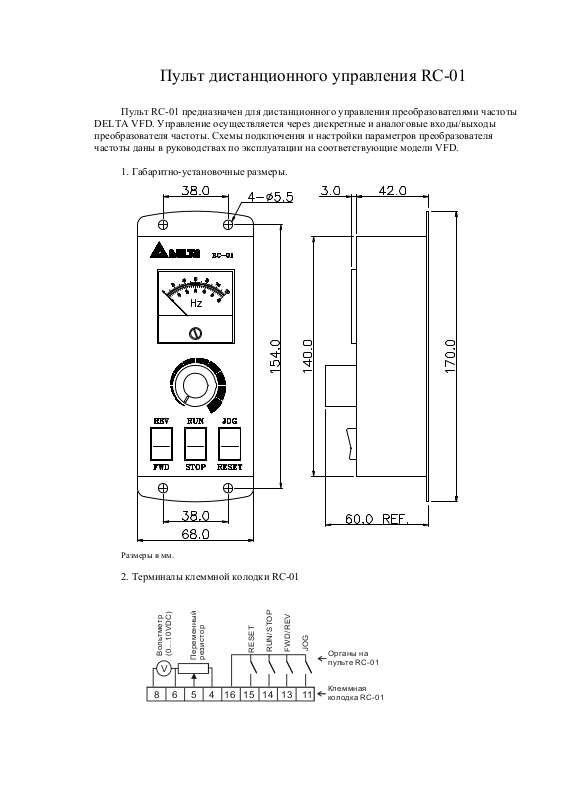

Пульт дистанционного управления RC-01

Пульт RC-01 предназначен для дистанционного управления преобразователями частоты
DELTA VFD. Управление осуществляется через дискретные и аналоговые входы/выходы
преобразователя частоты. Схемы подключения и настройки параметров преобразователя
частоты даны в руководствах по эксплуатации на соответствующие модели VFD.

1. Габаритно-установочные размеры.

Размеры в мм.

2. Терминалы клеммной колодки RC-01

JOG

FWD/REV

0...10VDC

Вольтметр

()

Переменный

резистор

V

865416 15

RUN/STOP

RESET

14

13

11

Органы на
пульте RC-01

Клеммная
колодка RC-01

3. Замечания по монтажу.

Внимание! Монтаж пульта RC-01 должен проводится с соблюдением требований руководств на

преобразователи частоты, а также ПУЭ и СНиП.

1. Подключение рекомендуется выполнять гибкими экранированными кабелями с многожильными

проводниками. Рекомендуемое сечение проводников: 0.75 мм
выбираться с учетом возможного падения.

2. Прокладывайте управляющие кабели отдельно и как можно дальше от силовых кабелей или под углом

примерно 90° к силовым проводам.

3. Не подсоединяйте и не отсоединяйте провода, находящиеся под напряжением.

4. Если используются твердые сигнальные провода, их диаметр не должен превышать 1 мм. В противном

случае клеммный блок может быть поврежден.

5. Затягивайте клеммы с рекомендуемым усилием.

сильная затяжка может повредить клеммник.

6. Корпус пульта не обеспечивает защиту от попадания твердых тел и проникновения влаги (IP00). В

связи с этим он должен быть установлен в месте, защищенном от воздействия высоких температур,
влажности, капель воды, пыли, коррозионно-опасных материалов, электрических разрядов и вибраций.

Неплотная затяжка может вызвать искрение. Слишком

2

. При длинном кабеле сечение должно
