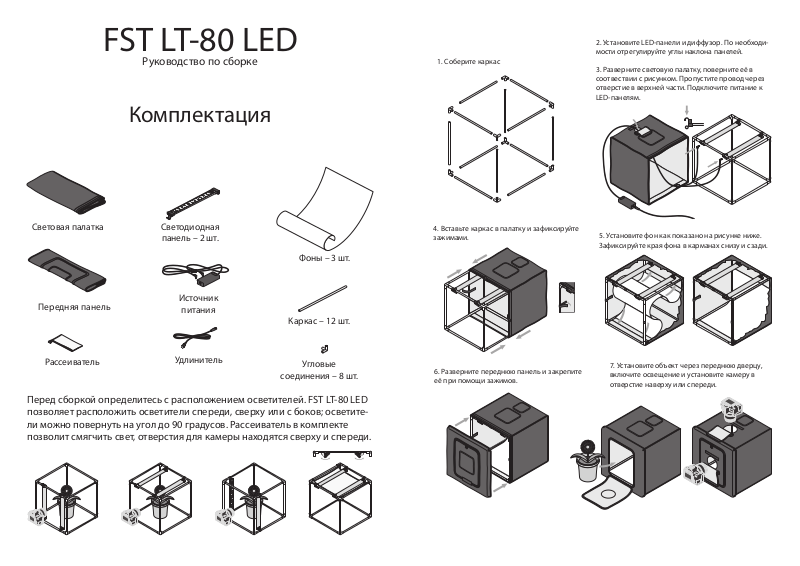

FST LT-80 LED
Руководство по сборке
Комплектация
2. Установите LED-панели и диффузор. По необходимости отрегулируйте углы наклона панелей.
1. Соберите каркас
3. Разверните световую палатку, поверните её в
соотвествии с рисунком. Пропустите провод через
отверстие в верхней части. Подключите питание к
LED-панелям.
Световая палатка
Передняя панель
Рассеиватель
Светодиодная
панель – 2 шт.
Источник
питания
Удлинитель
Фоны – 3 шт.
Каркас – 12 шт.
Угловые
соединения – 8 шт.
Перед сборкой определитесь с расположением осветителей. FST LT-80 LED
позволяет расположить осветители спереди, сверху или с боков; осветители можно повернуть на угол до 90 градусов. Рассеиватель в комплекте
позволит смягчить свет, отверстия для камеры находятся сверху и спереди.
4. Вставьте каркас в палатку и зафиксируйте
зажимами.
6. Разверните переднюю панель и закрепите
её при помощи зажимов.
5. Установите фон как показано на рисунке ниже.
Зафиксируйте края фона в карманах снизу и сзади.
7. Установите объект через переднюю дверцу,
включите освещение и установите камеру в
отверстие наверху или спереди.
