Page 1

Operating Instructions

Fronius Symo GEN24

3.0 / 3.0 Plus / 4.0 / 4.0 Plus

5.0 / 5.0 Plus

Manualul de utilizare

42,0426,0388,RO 034-24042025

Page 2

Page 3

Cuprins

Informaţii generale 9

Informații privind siguranța 11

Explicarea instrucțiunilor de securitate 11 Siguranță 11 Generalități 11 Condiții de mediu 12 Câmpuri electromagnetice 12 Date privind valorile emisiilor de zgomot 12 Măsuri referitoare la compatibilitatea electromagnetică 13 Generator de rezervă 13 Împământarea de protecție (PE) 14

Protecţia persoanelor şi a aparatelor 15

Protecție centrală NA 15 WSD (Wired Shut Down) 15 Unitate de monitorizare a curenților reziduali 15 Monitorizarea izolației 15 AFCI - identicare arc electric (Arc Guard) 15 Stare de siguranță 16

Generalităţi 17

Informații pe aparat 17 Convenții de prezentare 18 Personal calicat 18 Siguranța datelor 19 Dreptul de autor 19

Fronius Symo GEN24 20

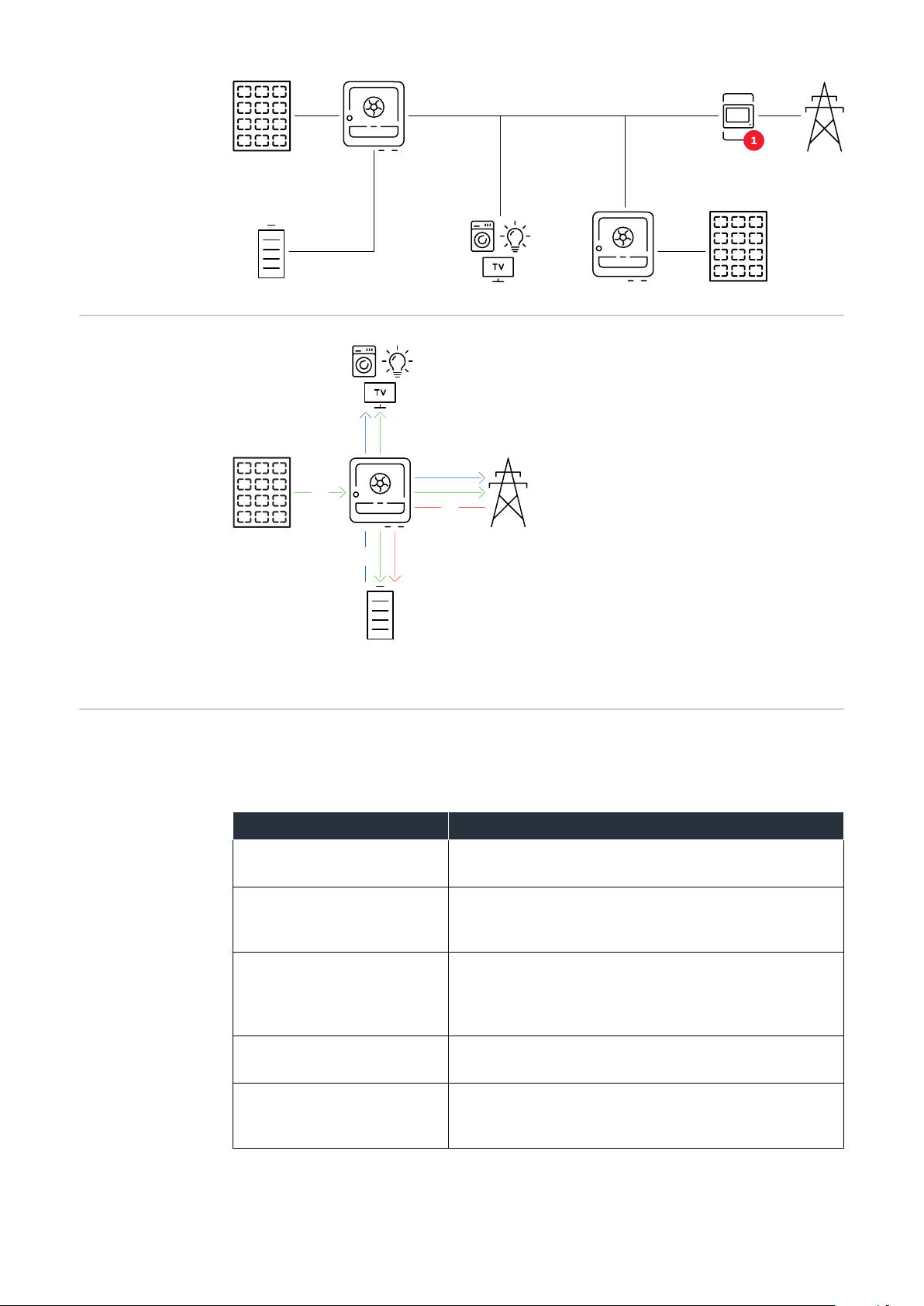

Conceptul aparatului 20 Prezentare generală a funcțiilor 20 Fronius UP 21 Pachetul livrat 21 Utilizarea conform destinației 21 Concept termic 22 Fronius Solar.web 22 Comunicare locală 22

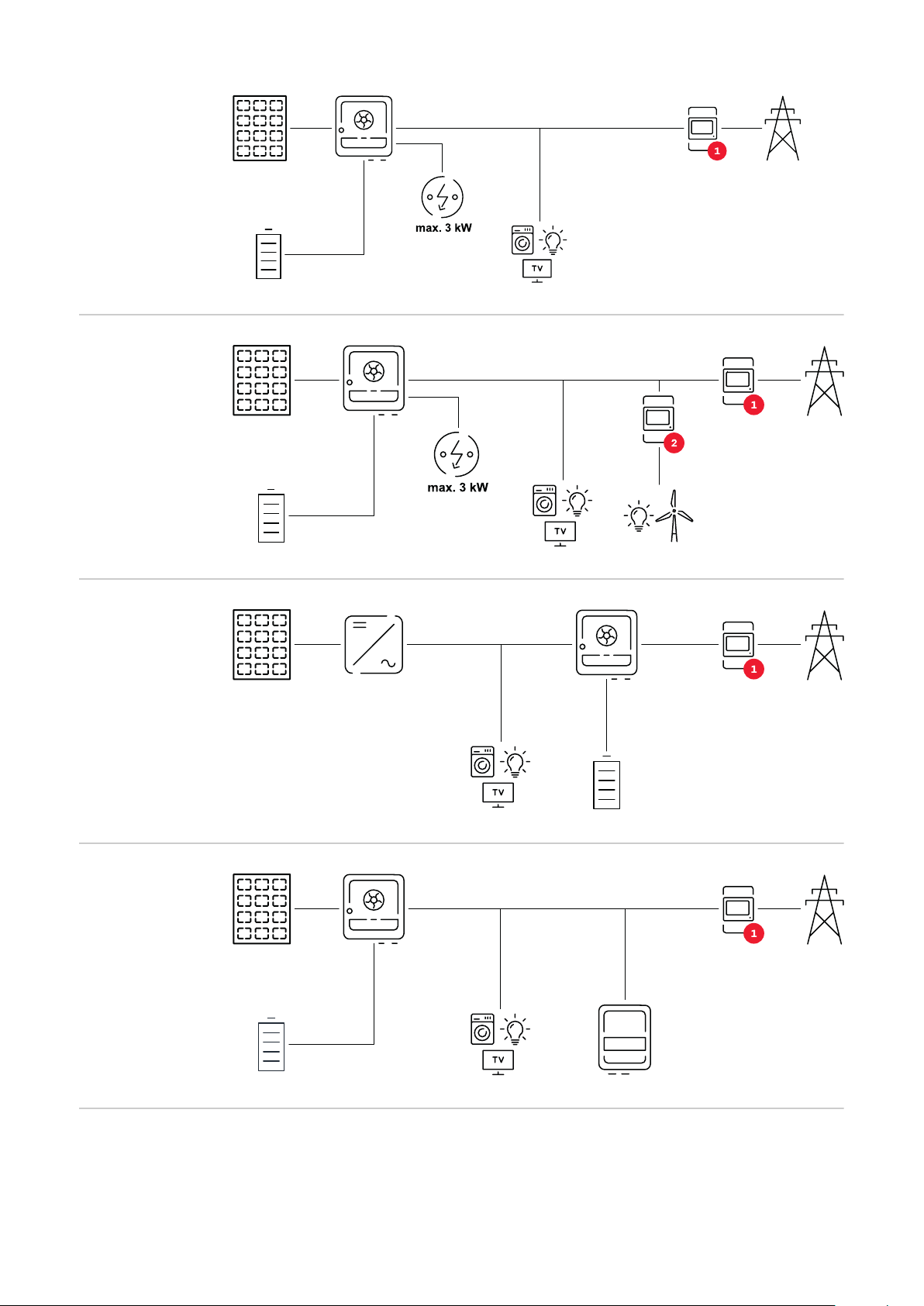

Diversele regimuri de funcţionare 24

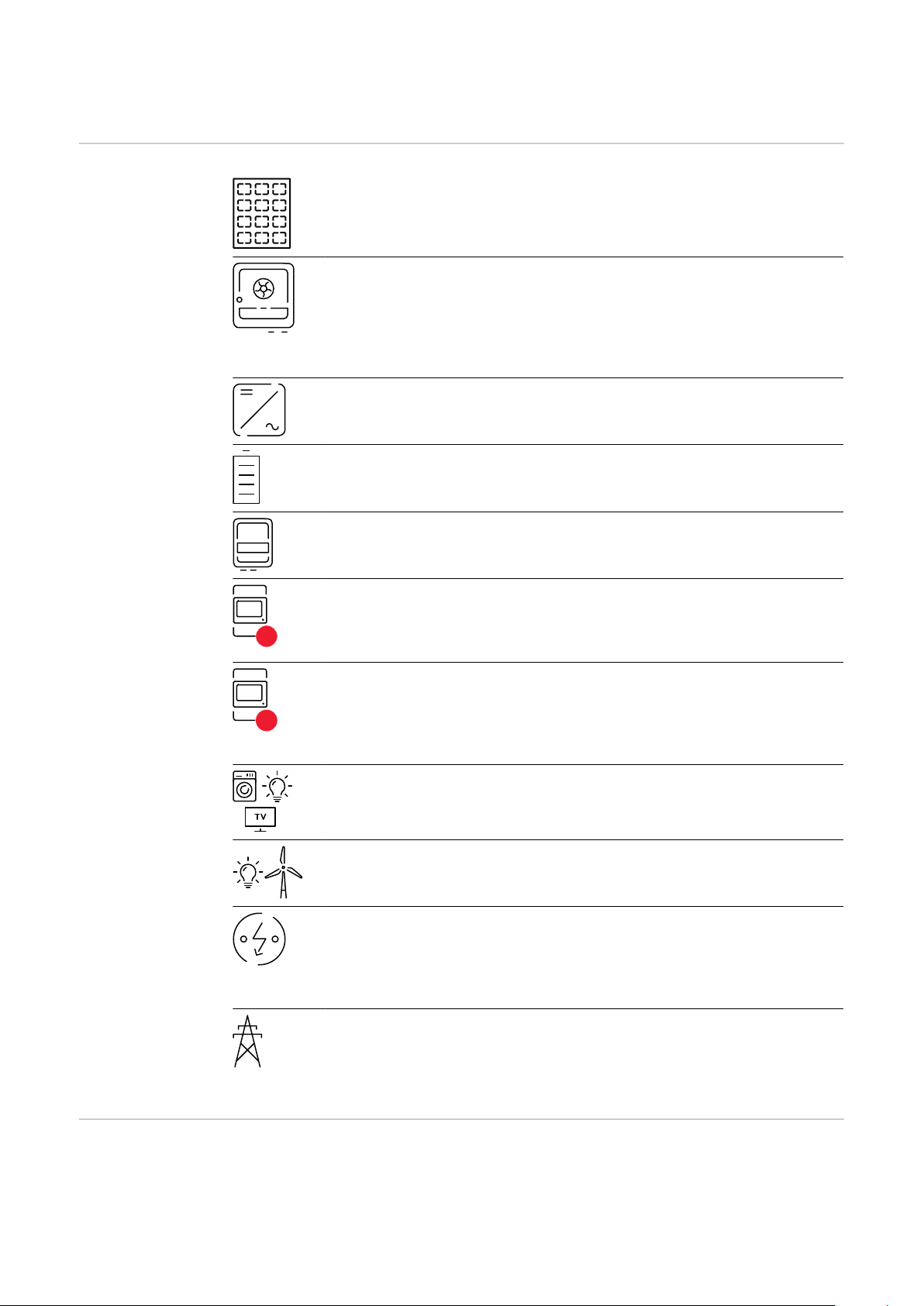

Moduri de funcționare - explicarea simbolurilor 24 Mod de funcționare - invertor cu baterie 24 Mod de funcționare - invertor cu baterie și mai multe Smart Meter 25 Mod de funcționare - invertor cu baterie, cuplat AC la un alt invertor 25 Mod de funcționare - invertor cu baterie și Ohmpilot 25 Mod de funcționare - invertor cu baterie și invertor suplimentar 25 Direcția uxului de energie al invertorului 26 Stări de funcționare (doar pentru sisteme cu baterie) 26

Modul de economisire a energiei 28

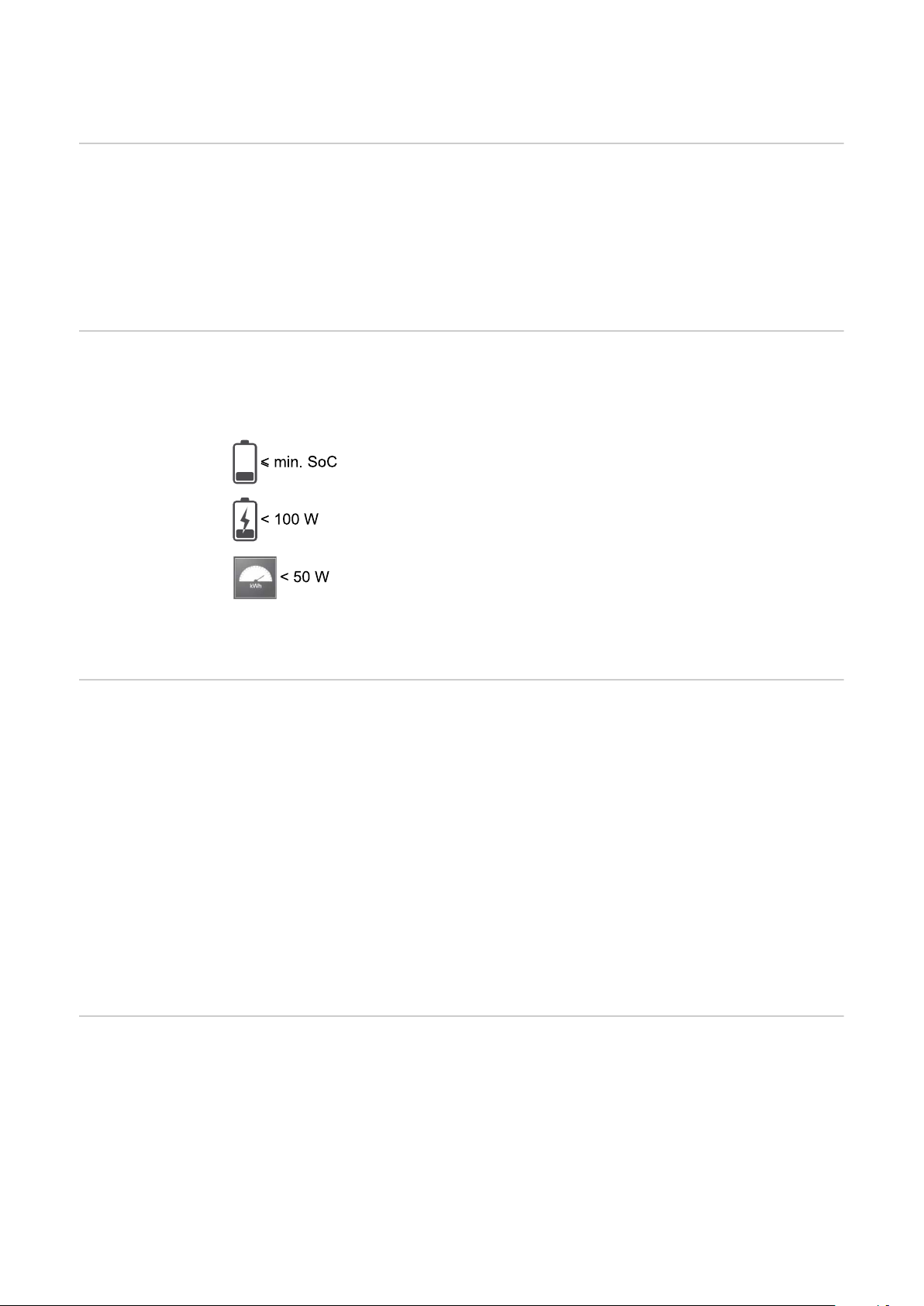

Generalități 28 Condiții de deconectare 28 Condiții de conectare 28 Caz special 28 Aşarea modului de economisire a energiei 29

Baterii corespunzătoare 30

Generalități 30 Fronius Reserva 30 BYD Battery-Box Premium 30 LG FLEX 31

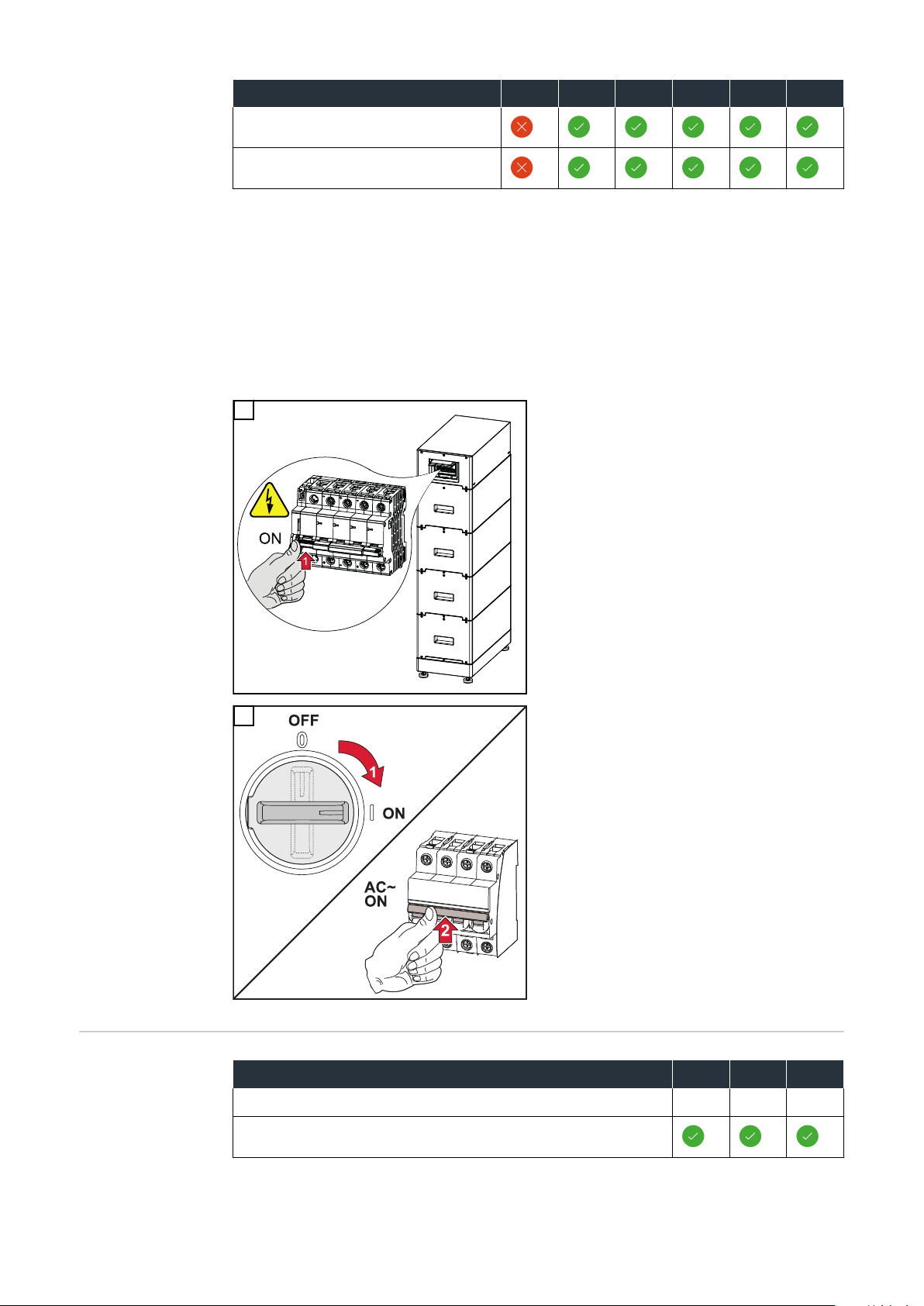

Pornire manuală a sistemului 33

Condiție preliminară 33 Noticare la oprirea sistemului 33 Pornire manuală a bateriei după oprirea sistemului 33

Page 4

Pornirea funcționării cu curent de avarie după oprirea sistemului 33

Elemente de operare şi racorduri 34

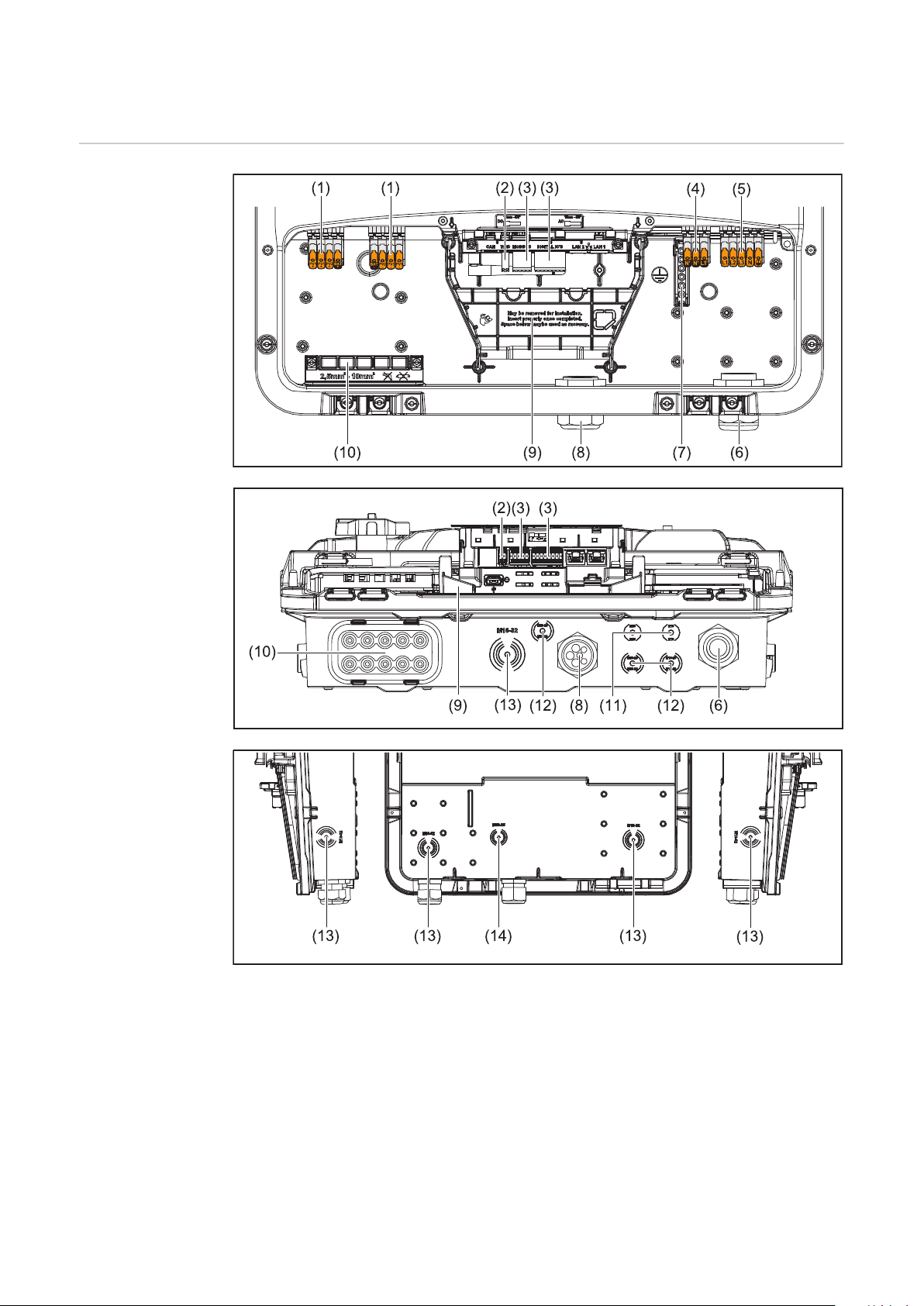

Zona de racordare 34 Element de separare a zonei de racordare 35 Bornă de racordare electrozi de împământare 35 Separator DC 36 Zonă pentru comunicarea de date 36 Funcțiile butoanelor și aşare stare LED 37 Interconectare internă schematică a I/Os 39

Variantă de curent de avarie - PV Point (OP) 41

Generalităţi 43

Explicație - PV Point/PV Point Comfort 43 PV Point (OP) 43 PV Point Comfort 44

Instalare 45

Generalităţi 47

Sistem cu închidere rapidă 47 Compatibilitatea componentelor de sistem 47

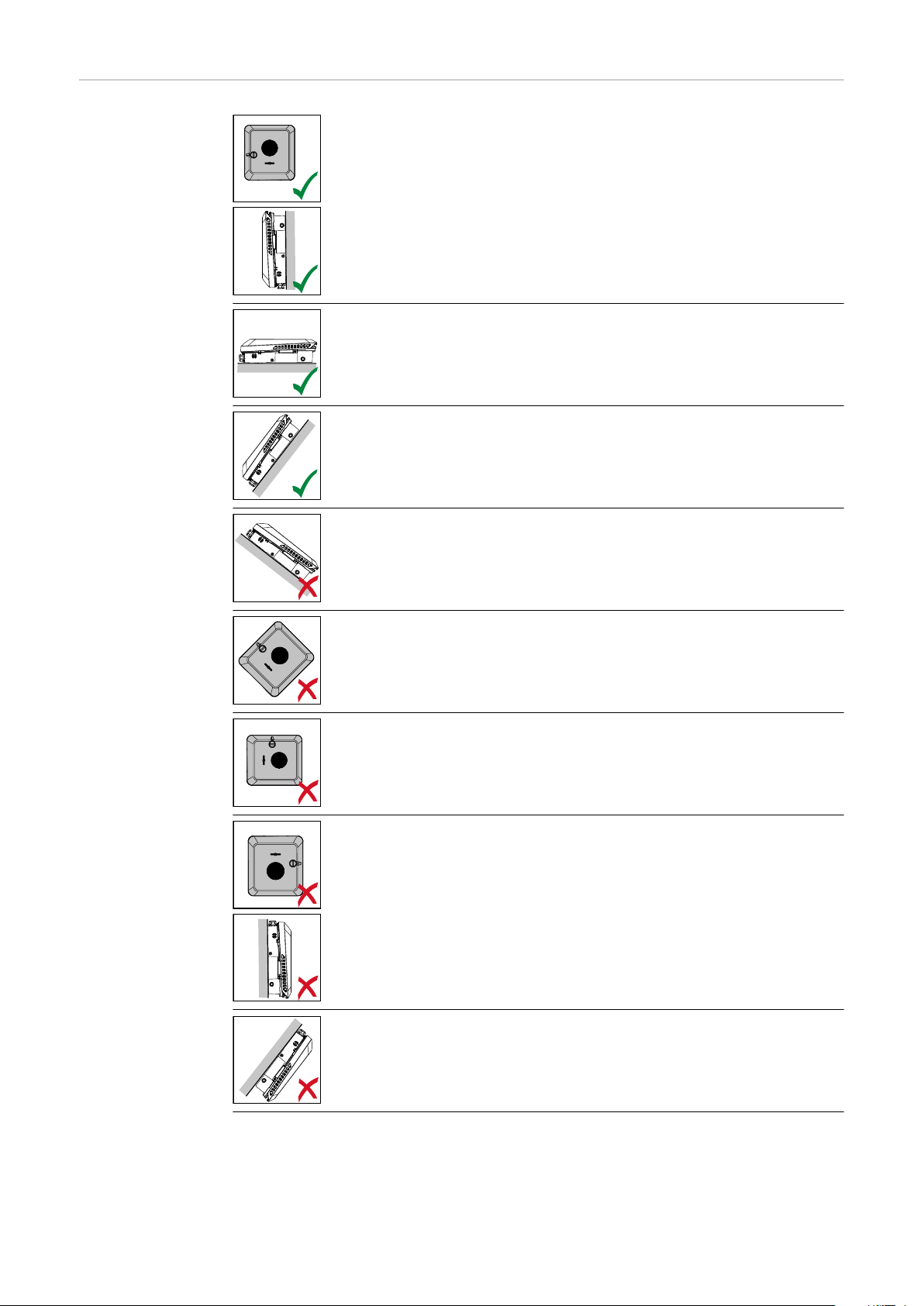

Alegerea locaţiei şi a poziţiei de montaj 48

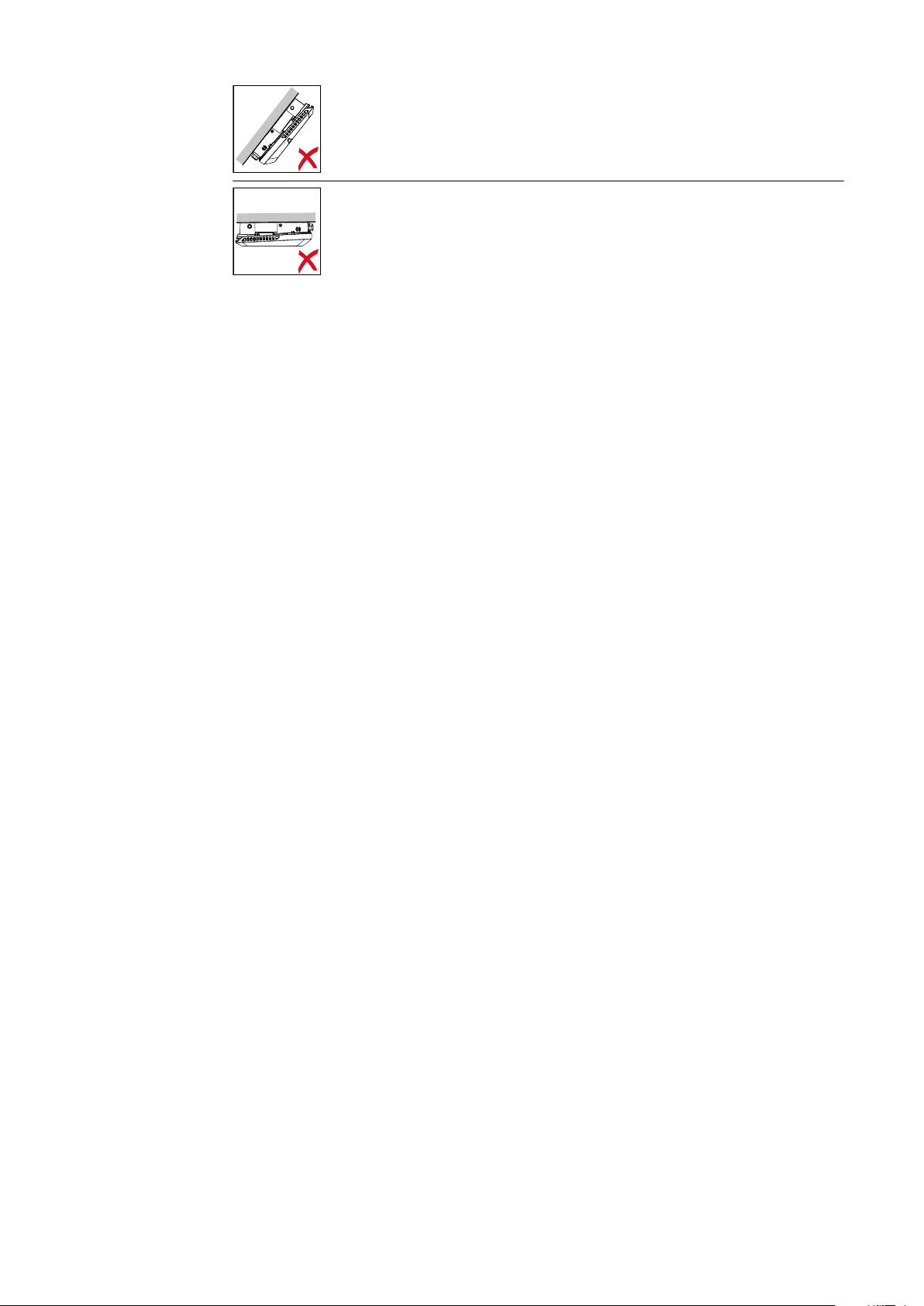

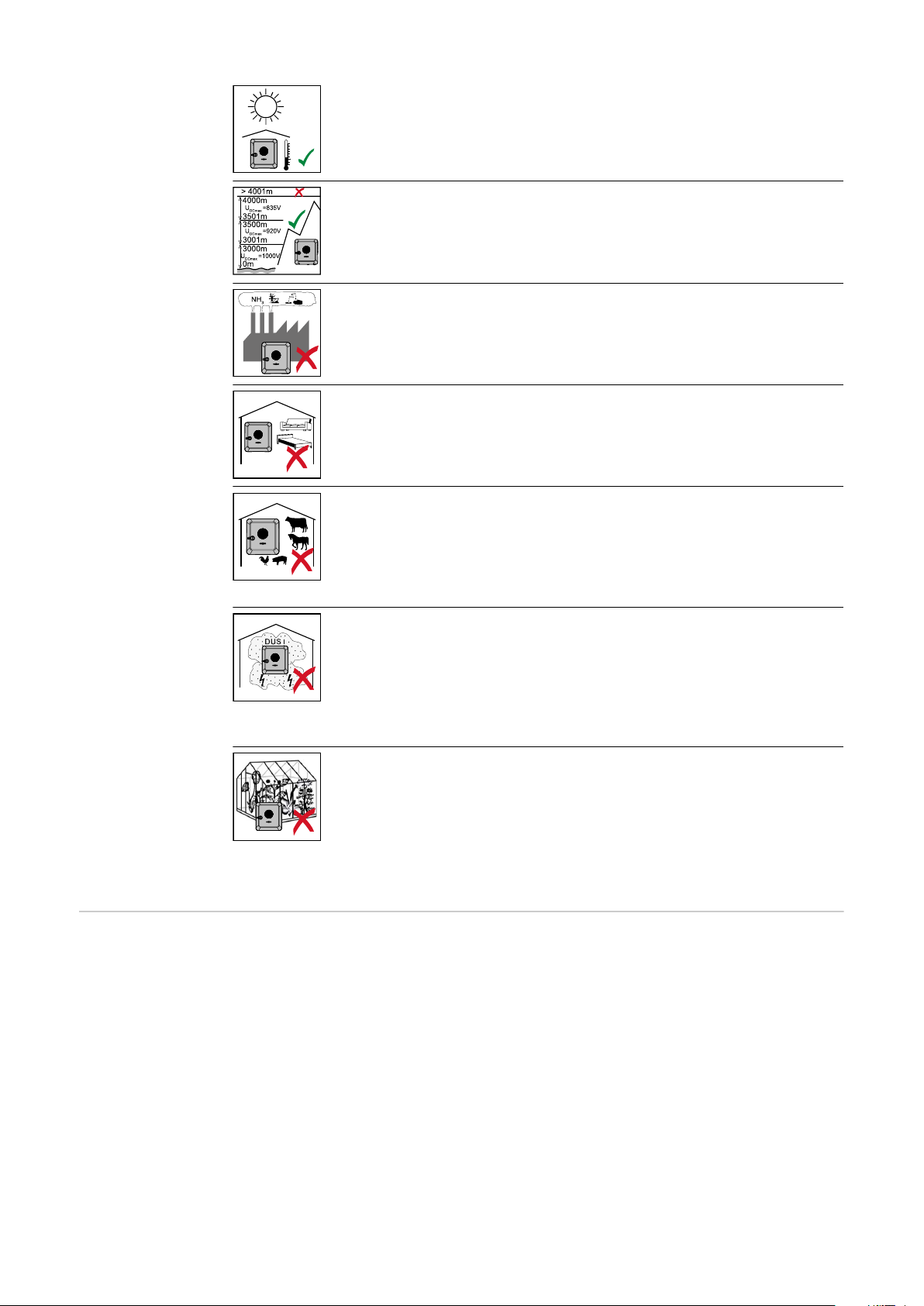

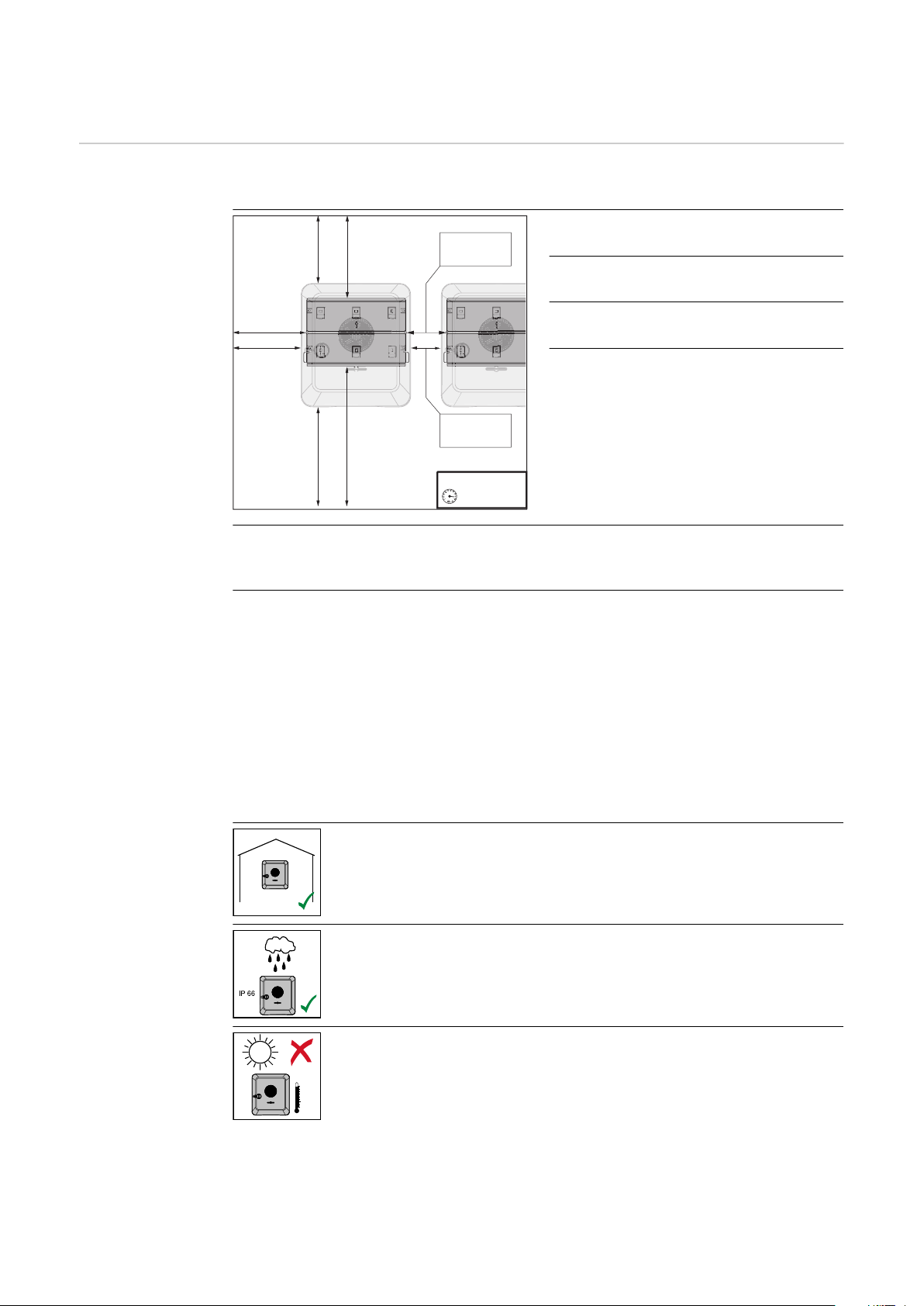

Alegerea locației invertorului 48 Alegerea locaţiei bateriilor altor producători 49 Montarea invertorului 50

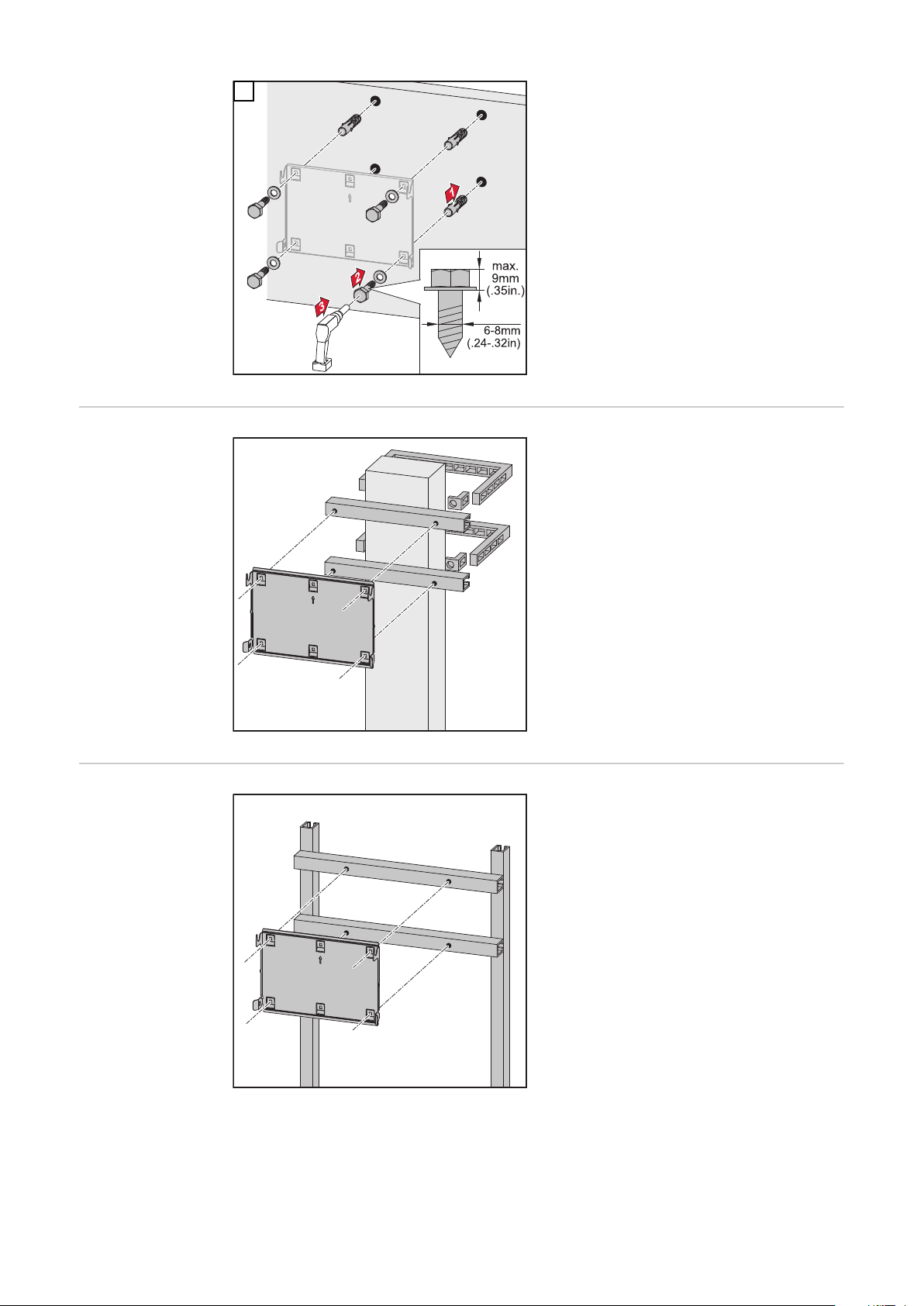

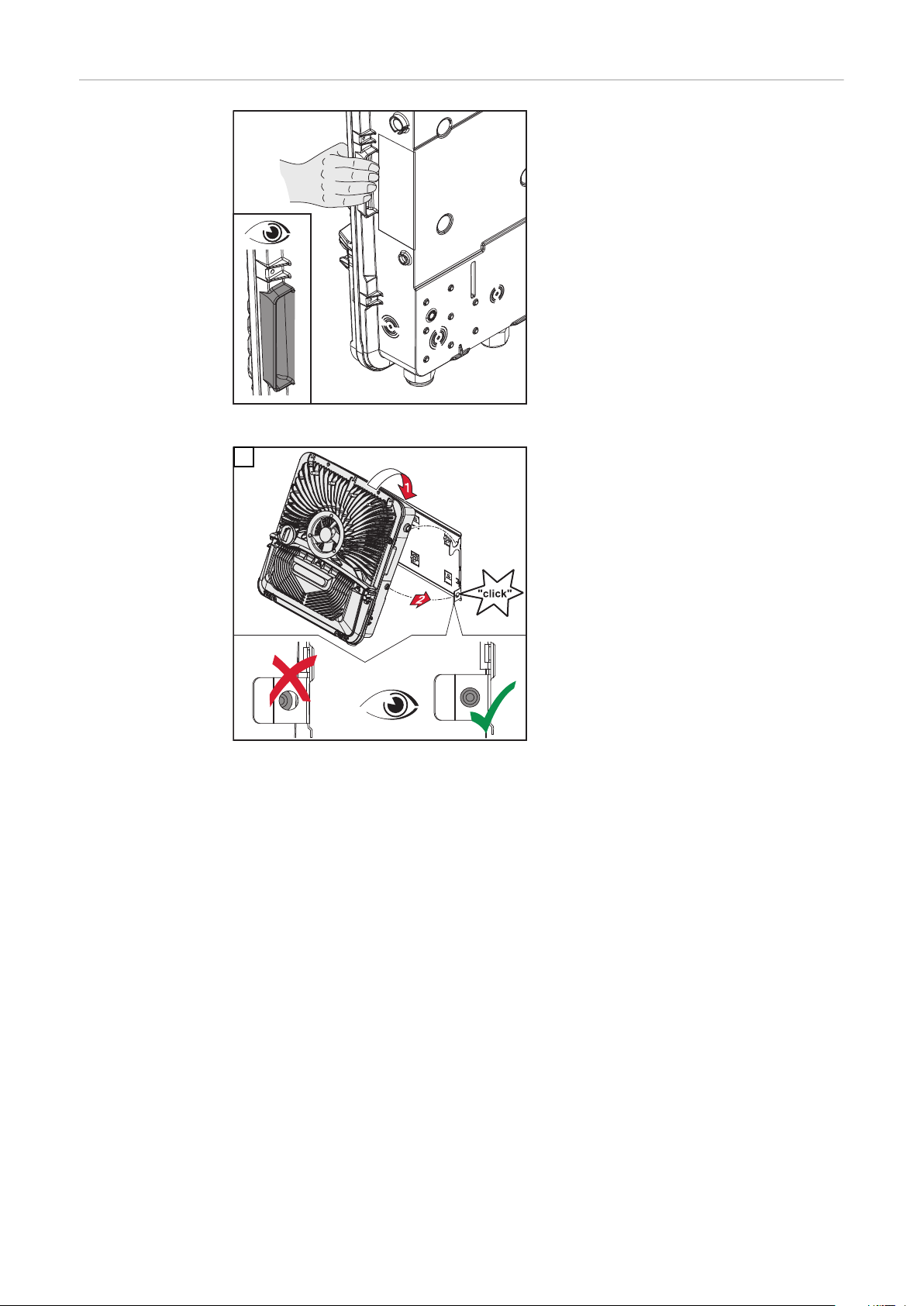

Montarea suportului de montaj şi suspendarea invertorului 52

Alegerea materialului de xare 52 Structura suportului de montaj 52 Nu deformați suportul de montaj 52 Montarea suportului de montaj pe un perete 52 Montarea suportului de montaj pe un stâlp sau o grindă 53 Montarea suportului de montaj pe şine de montaj 53 Suspendarea invertorului pe suportul de montaj 54

Condiții preliminare pentru racordarea invertorului 55

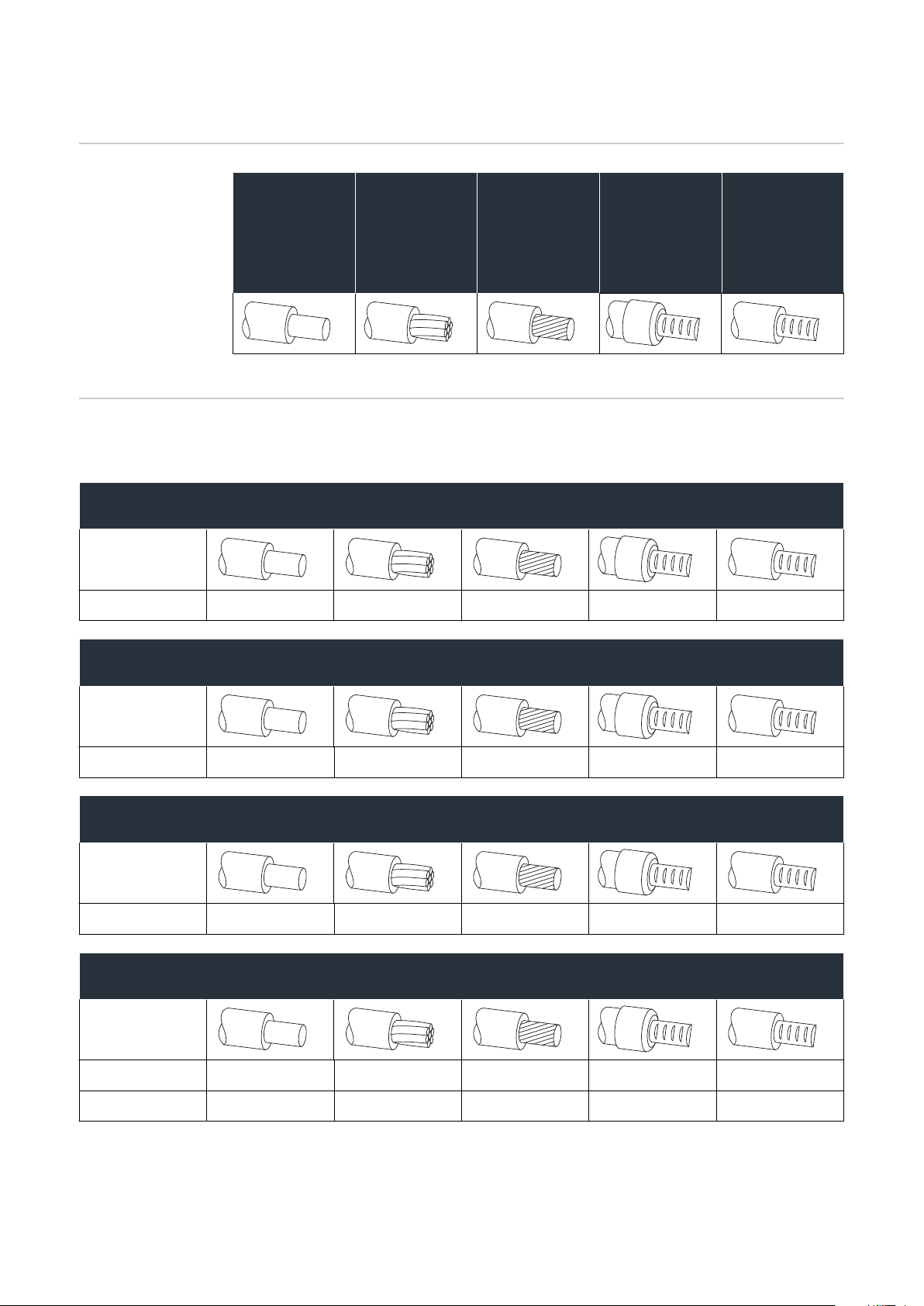

Diverse tipuri de cabluri 55 Cabluri admise pentru conexiunea electrică 55 Cabluri admise pentru racordul pentru comunicații de date 56 Diametrul cablului AC 56 Diametrul cablului DC 57 Siguranță maximă pe partea de c.a. 57

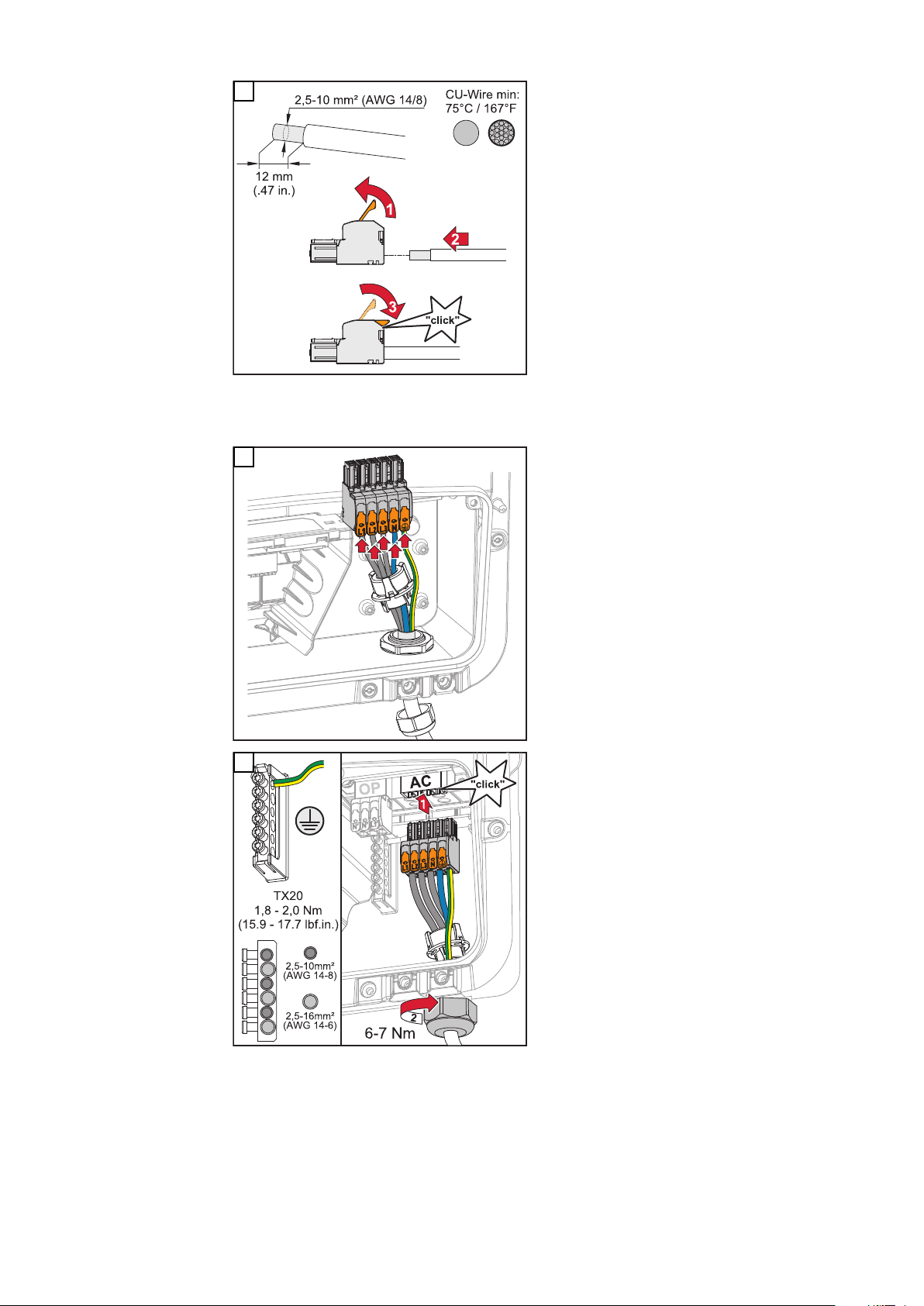

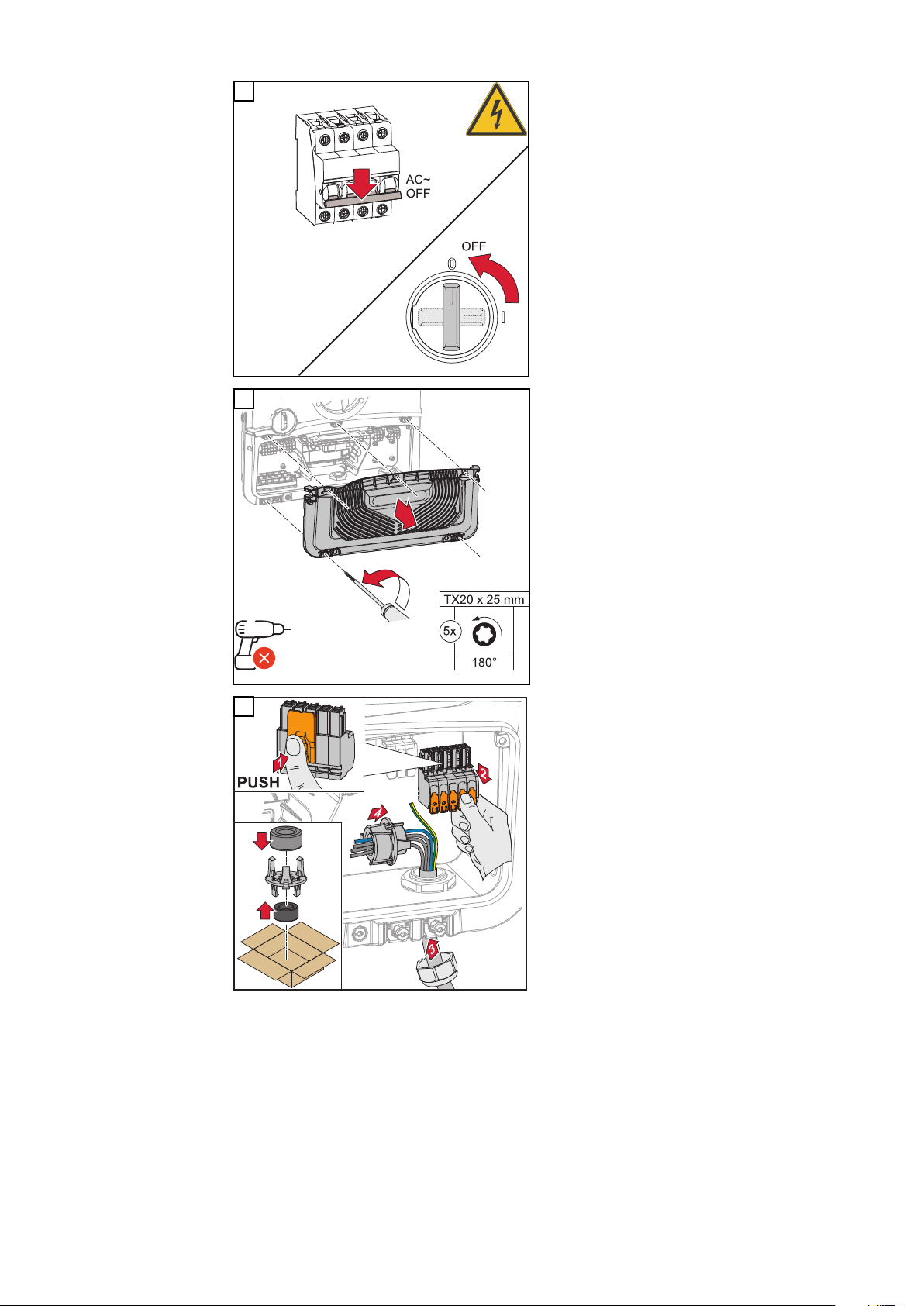

Racordaţi invertorul la reţeaua publică (partea AC) 59

Siguranță 59 Racordați invertorul la rețeaua publică (partea AC) 59

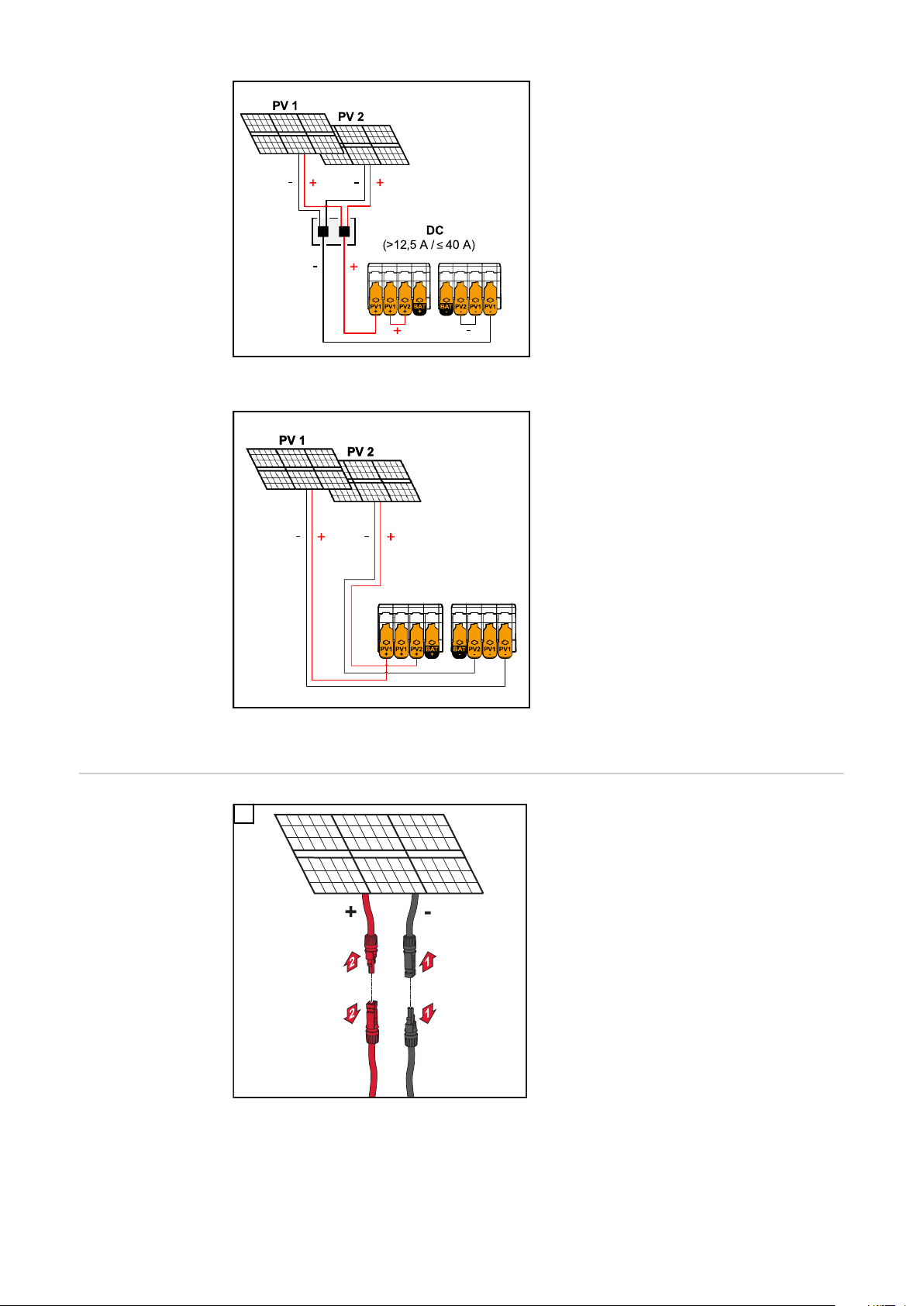

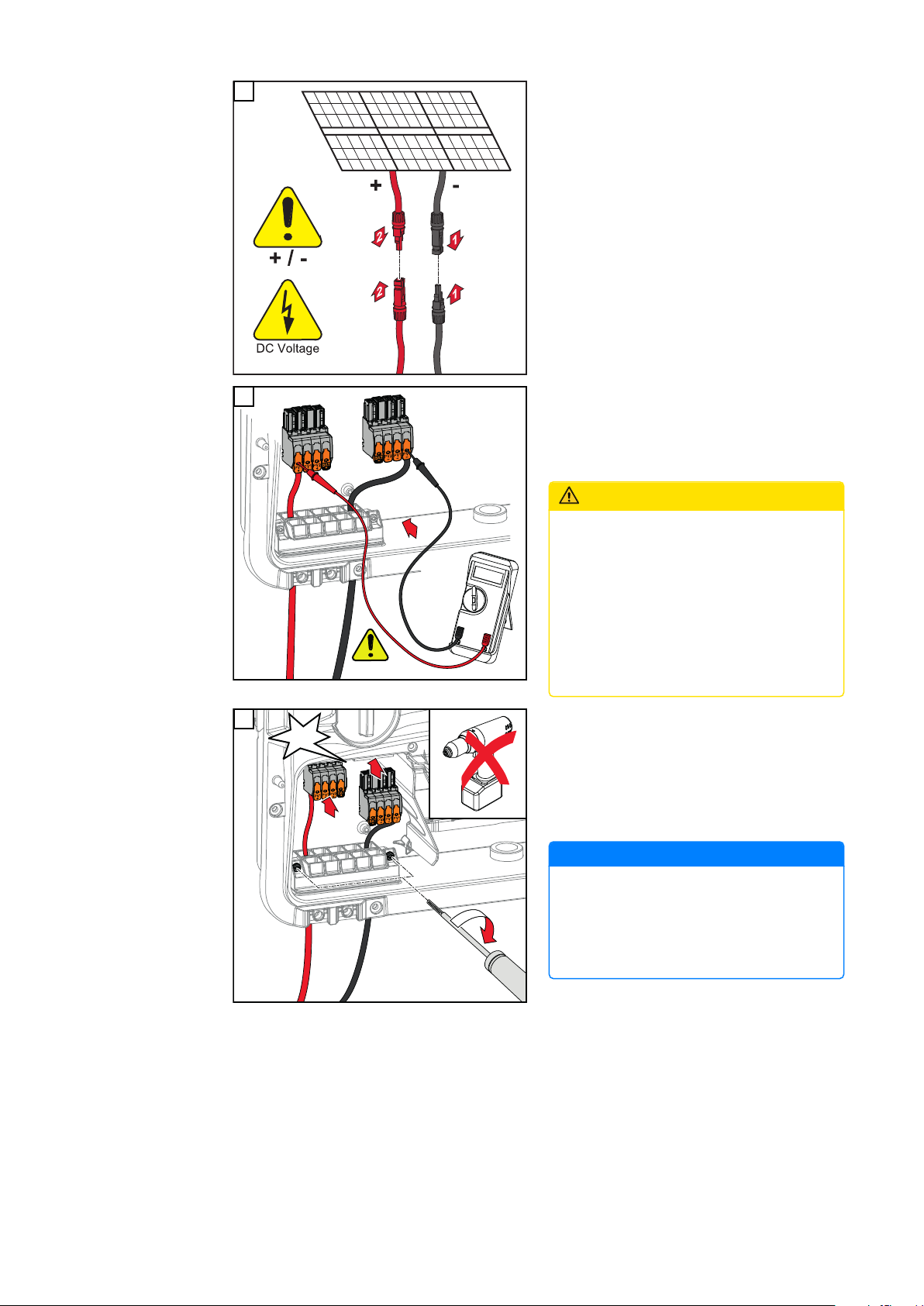

Racordarea şirurilor de module solare la invertor 62

Generalități despre modulele solare 62 Siguranță 62 Generalități generator fotovoltaic 63 Conguraţie generator fotovoltaic3 ‑ 5 kW 63 Racordarea șirurilor de module fotovoltaice la invertor 64

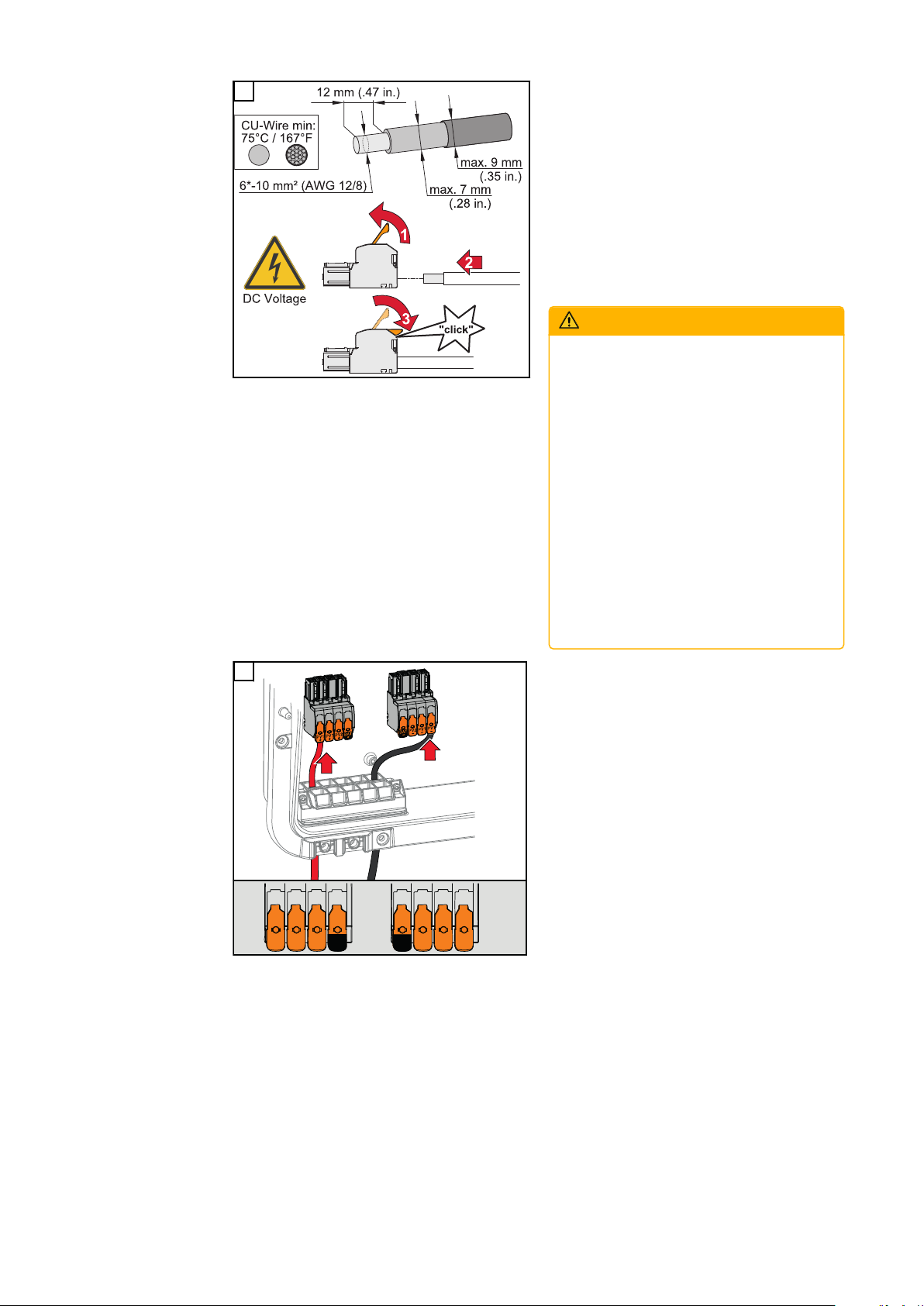

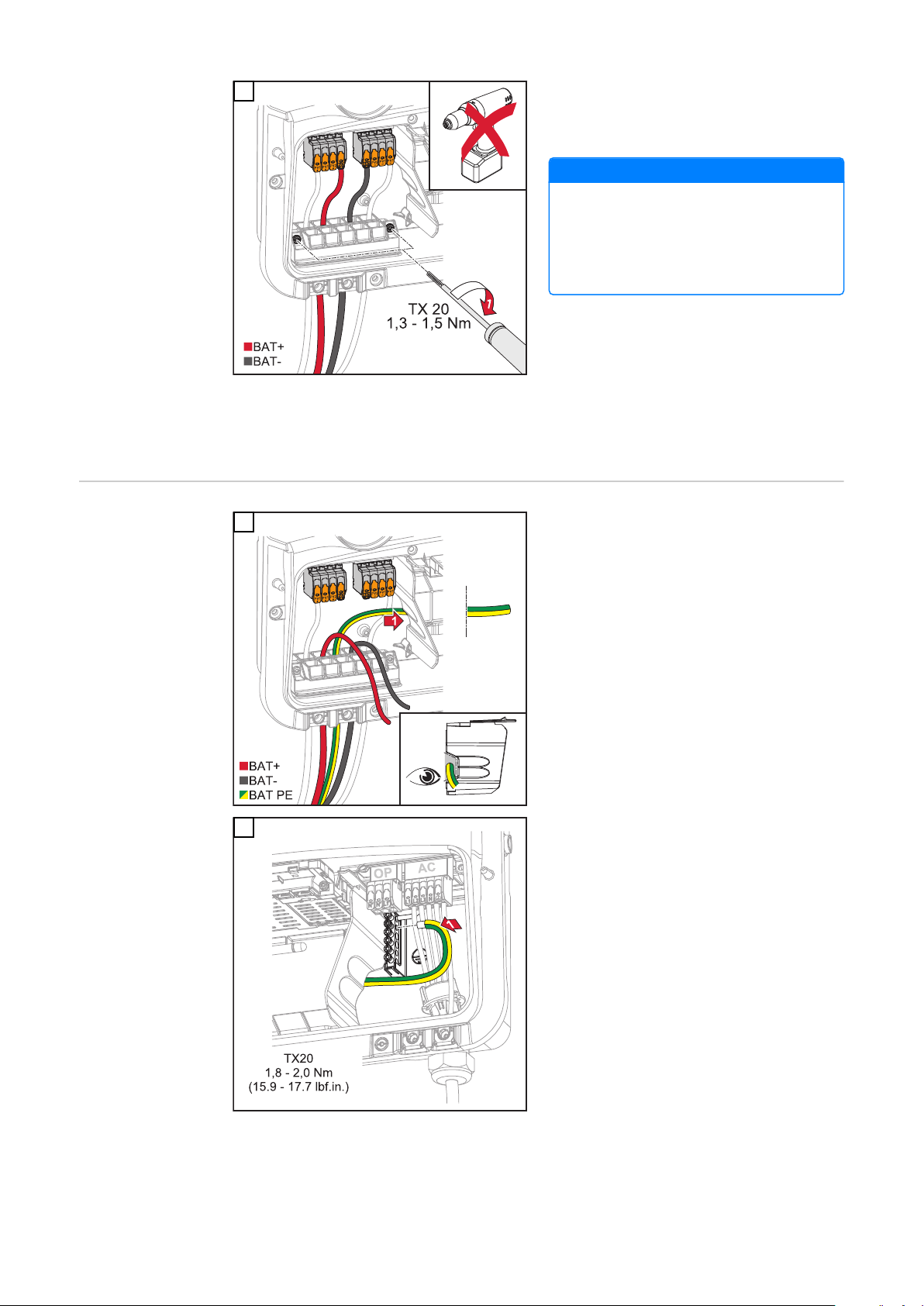

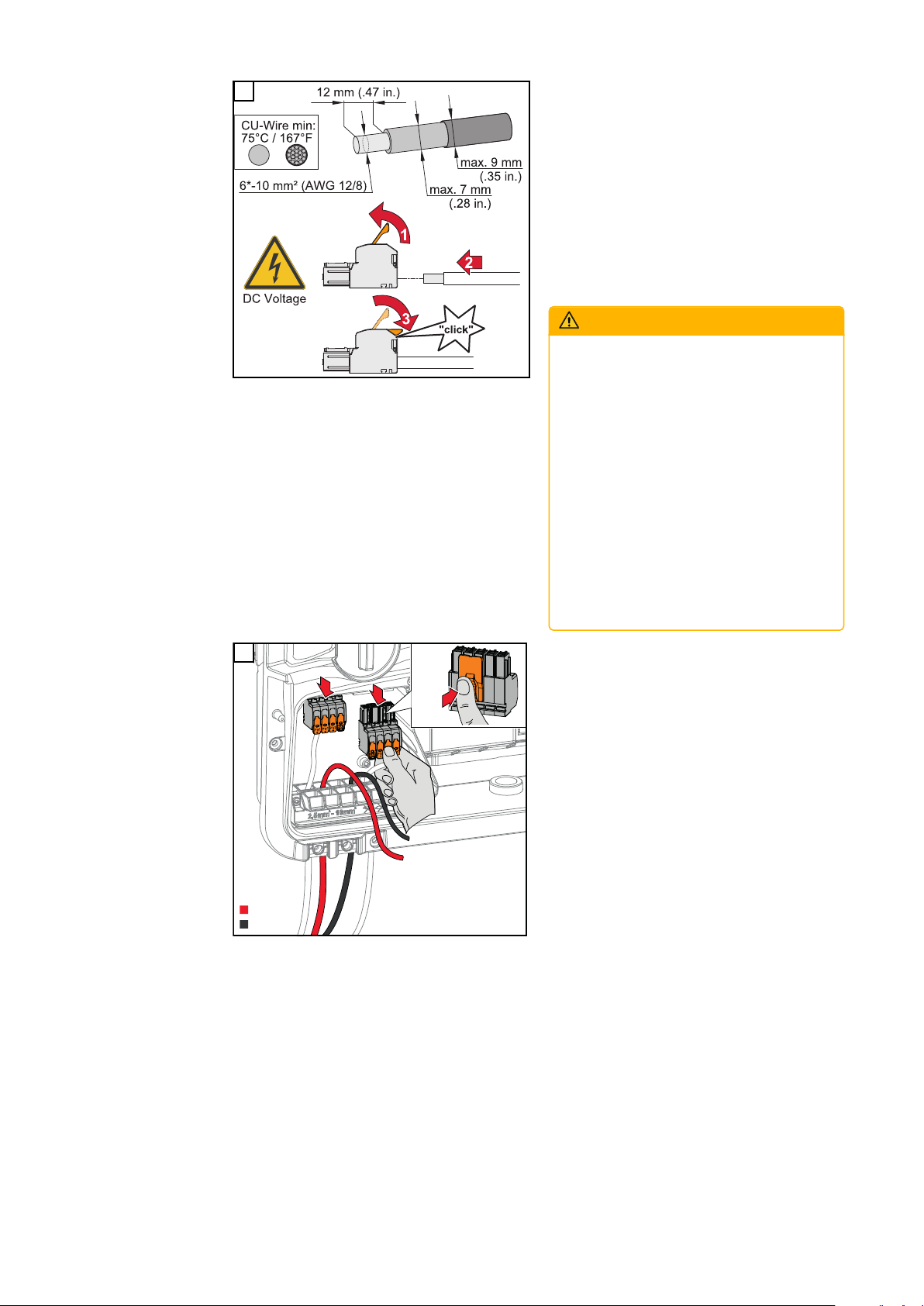

Conectarea bateriei la invertor 68

Siguranță 68 Conectarea bateriei la DC 68 Conectarea conductorului de protecție al LG FLEX 72

Racordarea curent de avarie - PV Point (OP) 73

Siguranță 73 Instalare 73 Testarea regimului de funcționare pe curent de avarie 77

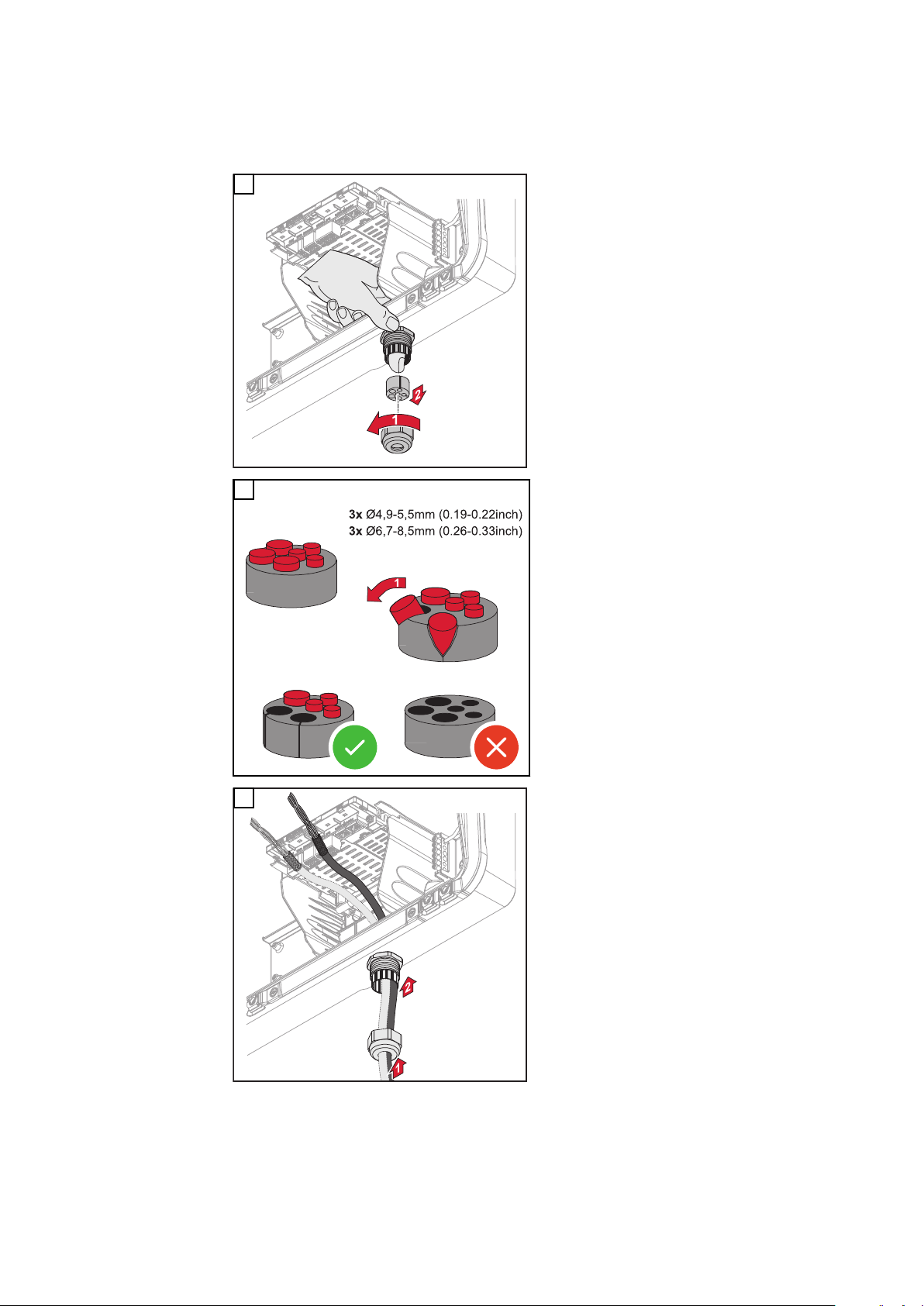

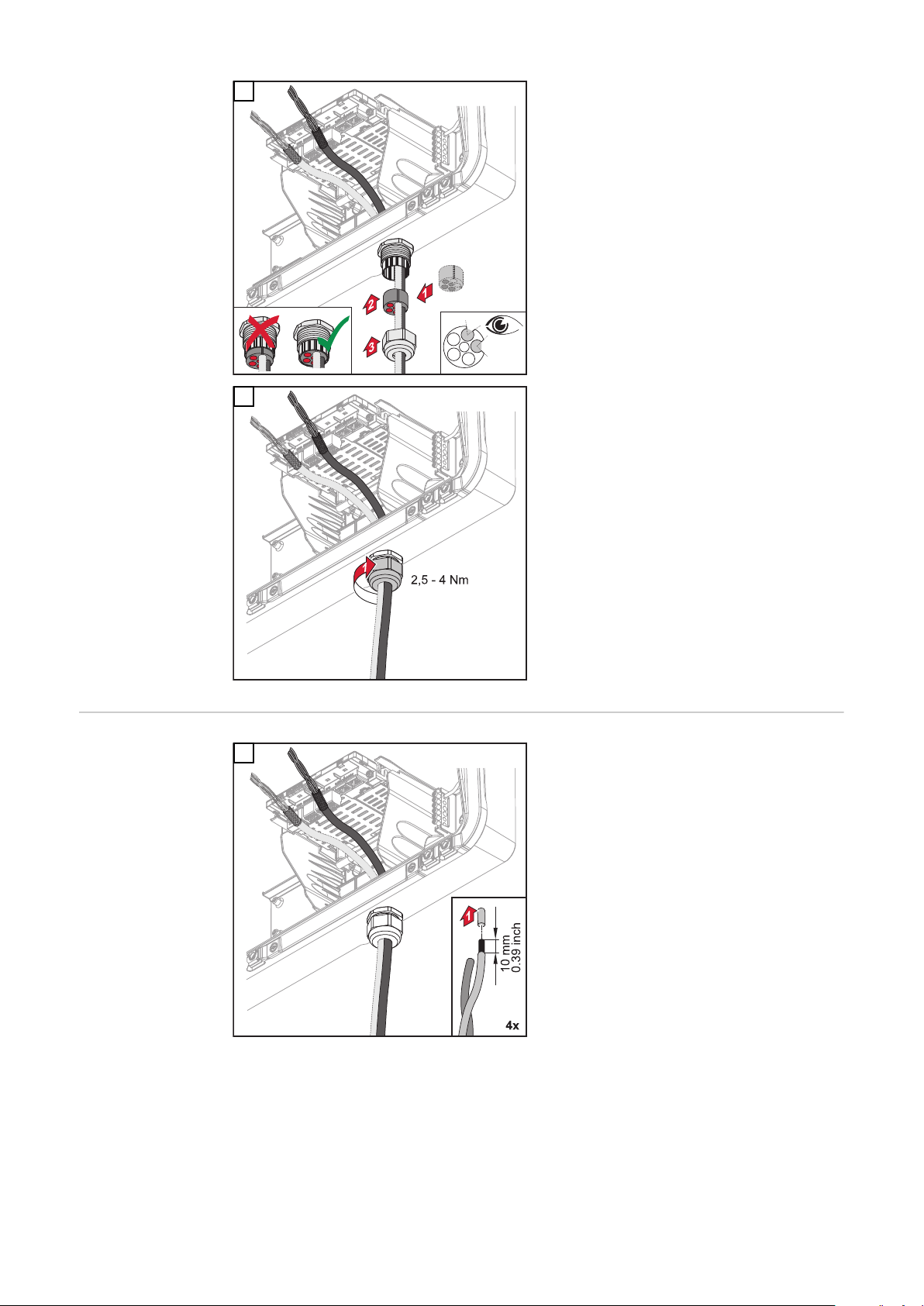

Racordarea cablului de comunicare date 78

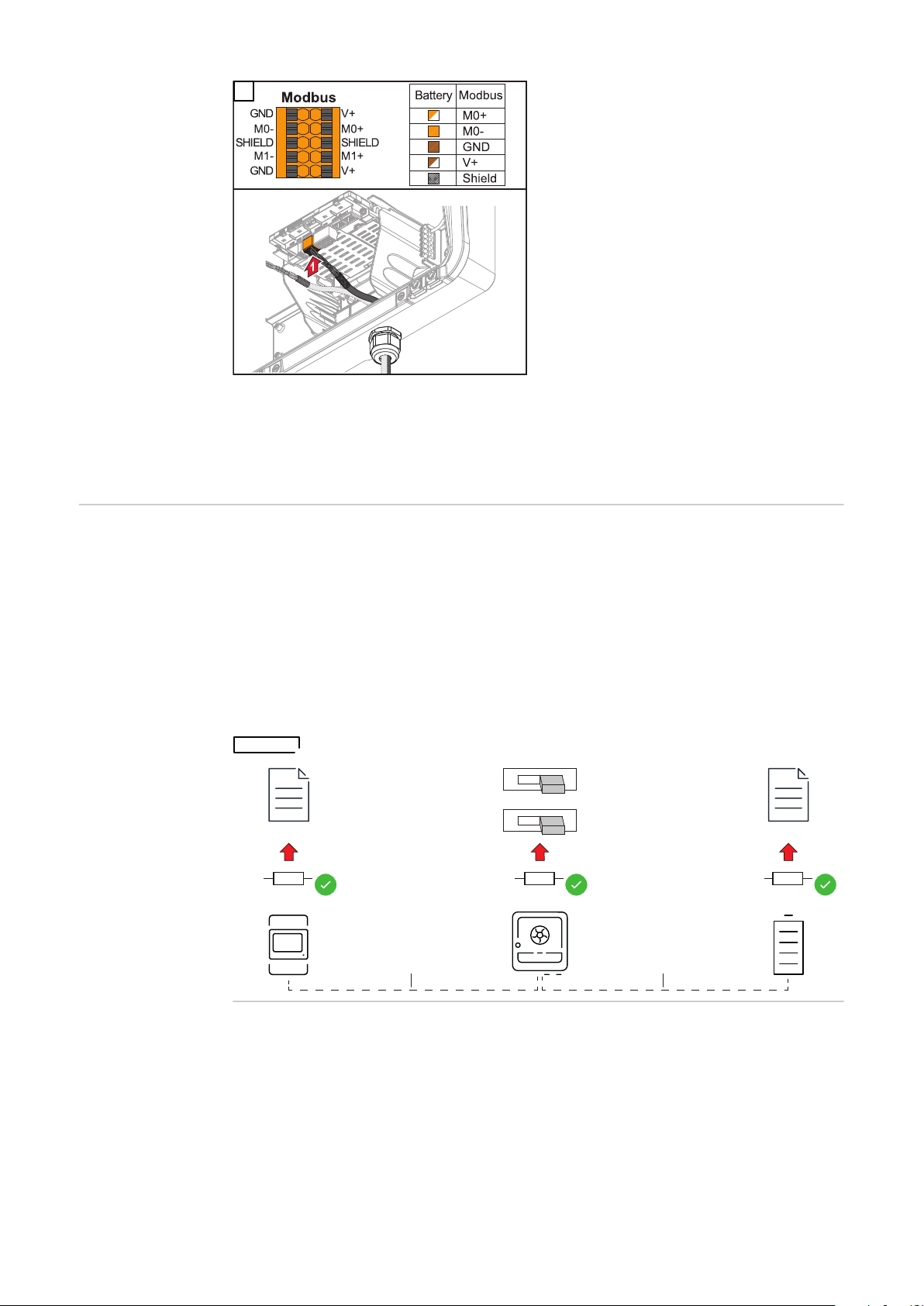

Participant Modbus 78 Pozarea cablului de comunicații date 78 Conectați cablul de comunicații al bateriei 80 Rezistențe terminale 81

Page 5

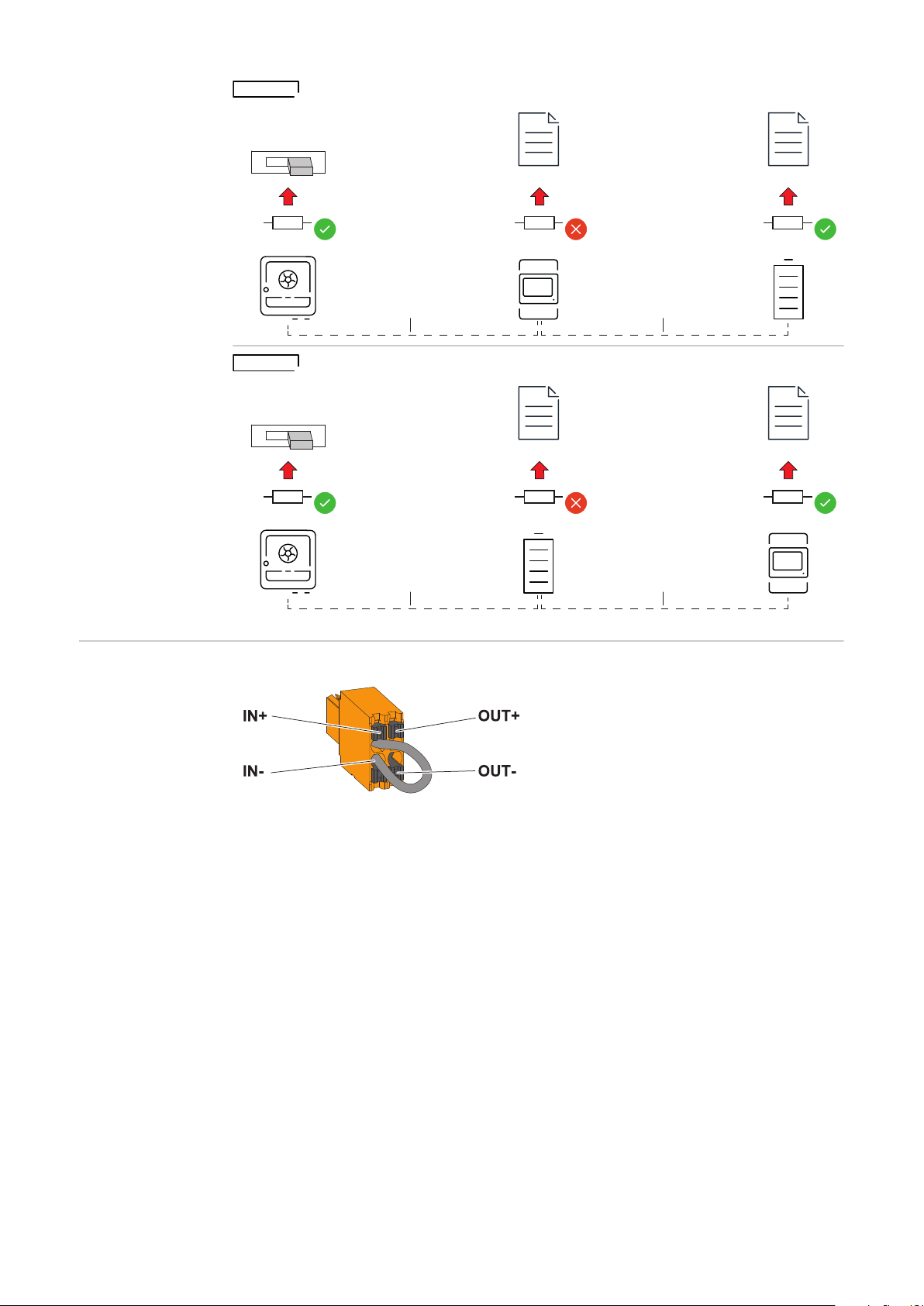

Instalarea WSD (Wired Shut Down) 82

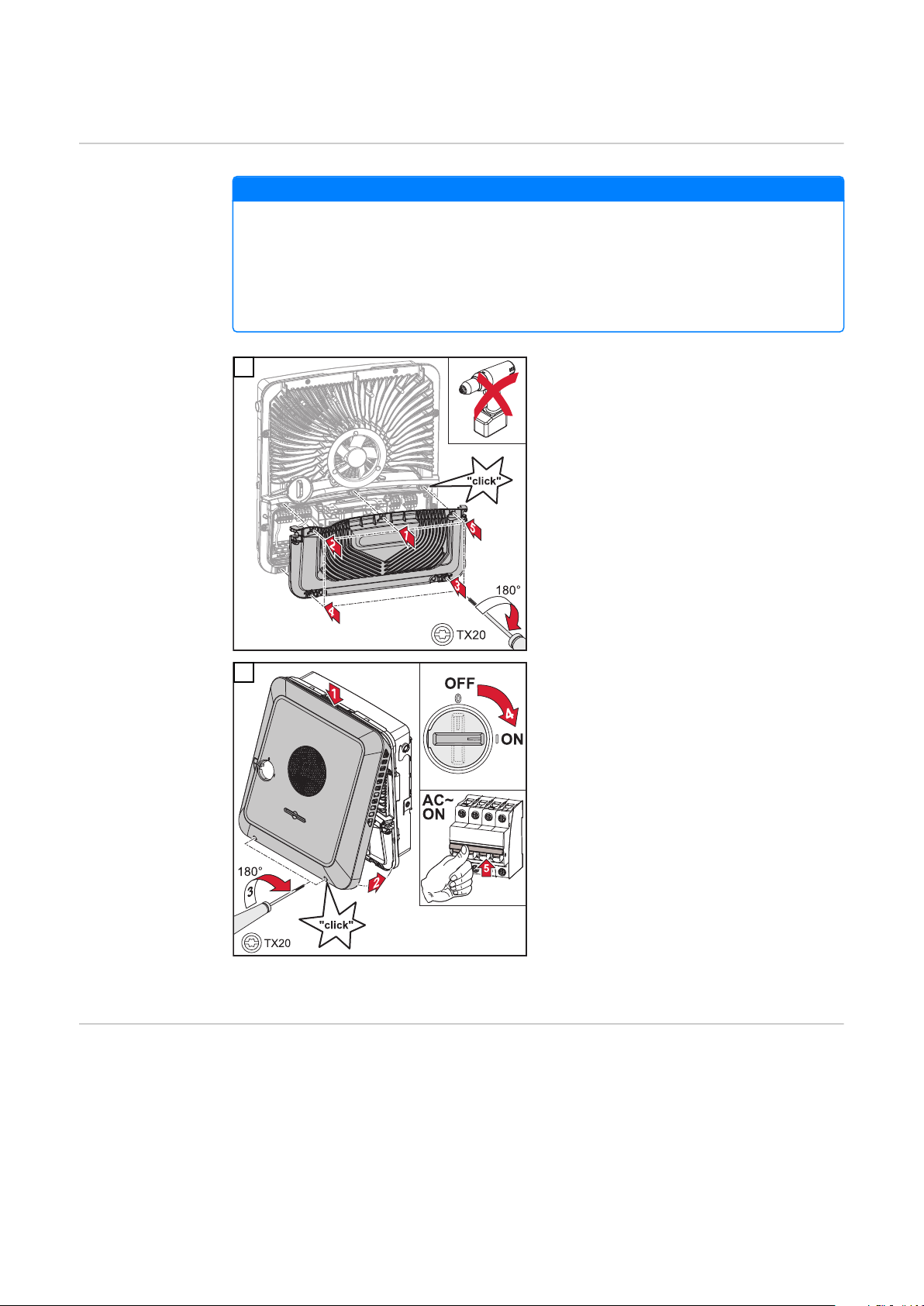

Închiderea invertorului şi punerea în funcţiune 84

Închiderea zonei de racordare/a capacului carcasei invertorului și punerea în funcțiune 84 Prima punere în funcțiune a invertorului 84 Instalare cu aplicația 85 Instalare cu browser-ul 85

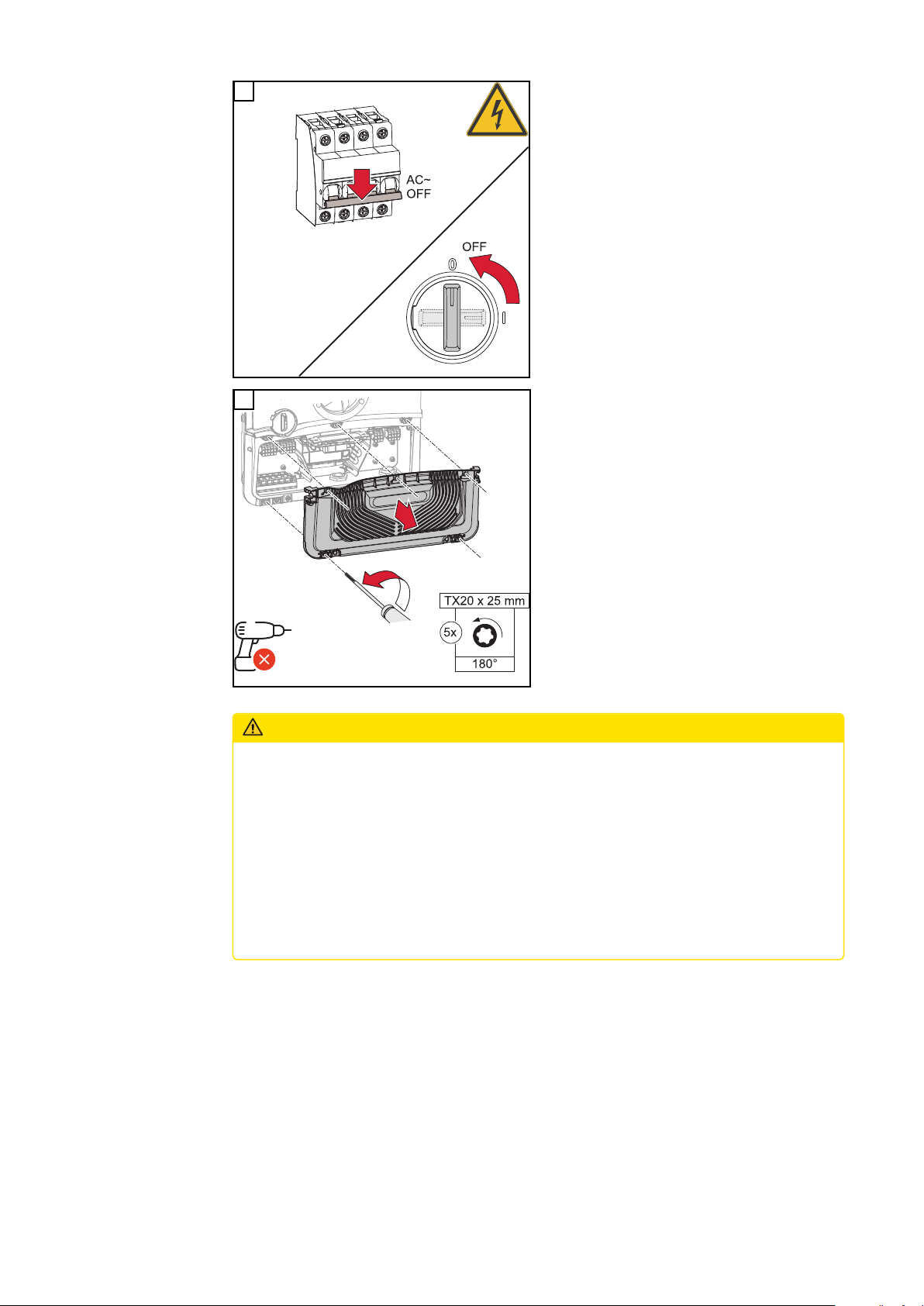

Scoateţi de sub tensiune invertorul şi apoi reconectaţi-l 87

Scoateți de sub tensiune invertorul și apoi reconectați-l 87

Setări - interfaţa pentru utilizator a invertorului 89

Setări utilizator 91

Autenticare utilizator 91 Selectarea limbii 91

Conguraţia aparatului 92

Componente 92 Funcții șiI/Os 93 Demand Response Modes (DRM) 94 Invertor 94

Management energie 99

Încărcarea maximă permisă a bateriei din rețeaua publică 99 Management baterie 99 Exemple - Controlul bateriei în funcție de indicații temporale 100 Reguli permise pentru controlul bateriei 102 Reducere putere fotovoltaică 104 Management sarcină 104 Optimizarea autoconsumului 105

Sistem 106

Generalități 106 Actualizare 106 Program de asistenţă pentru punerea în funcţiune 106 Restabilire setări din fabrică 106 Event-Log 106 Informații 107 Manager licențe 107 Asistență 107

Comunicaţii 109

Rețea 109 Modbus 110 Comandă prin Cloud 112 Solar API 112 Fronius Solar.web 112 Servicii internet 113

Cerinţe privind siguranţa şi reţeaua 114

Conguraţie națională 114

Solicitare coduri invertor în Solar.SOS 114 Limitare absolută putere de ieșire 115 Limitarea alimentării în rețea 115 Limitarea alimentării - exemple 116 Limitare dinamică a alimentării cu mai multe invertoare 118 Management al puterii I/O 120 Schemă de racord - 4 relee 122 Setări management al puterii I/O - 4 relee 123 Schemă de racord - 3 relee 123 Setări management al puterii I/O - 3 relee 125 Schemă de racord - 2 relee 125 Setări management al puterii I/O - 2 relee 127 Schemă de racord - 1 releu 127 Setări management al puterii I/O - 1 relee 129 Conectarea receptorului de telecontrol centralizat cu mai multe invertoare 129 Autotest (CEI 0-21) 130

Page 6

Opţiuni 131

Protecţie la supratensiune SPD 133

Generalități 133 Siguranță 133 Pachetul de livrare 133 Scoateți invertorul de sub tensiune 134 Instalare 135 Punerea în funcțiune a invertorului 140

DC Connector Kit GEN24 142

Generalități 142 Generalități despre modulele solare 142 Siguranță 142 Pachetul de livrare 143 Scoateți invertorul de sub tensiune 144 Instalare 144 Punerea în funcțiune a invertorului 148

PV Point Comfort 150

Siguranță 150 Pachetul de livrare 151 Scoateți invertorul de sub tensiune 151 Instalare 152 Punerea în funcțiune a invertorului 158 Congurarea PV Point Comfort 158 Testarea regimului de funcționare pe curent de avarie 159

Anexă 161

Întreţinere, îngrijire şi eliminare 163

Generalităţi 163

Întreținere 163 Curăţare 163 Siguranță 163 Exploatarea în medii cu degajare puternică de praf 163 Eliminarea ca deșeu 164

Prevederi privind garanţia 166

Garanția de fabricație Fronius 166

Mesaje de stare şi remediere 167

Aşare 167 Mesaje de stare 167

Date tehnice 169

Fronius Symo GEN24 3.0 / 3.0 Plus 169 Fronius Symo GEN24 4.0 / 4.0 Plus 172 Fronius Symo GEN24 5.0 / 5.0 Plus 176 Wi-Fi 179 Date tehnice protecție la supratensiune DC SPD tip 1+2 GEN24 180 Explicarea notelor de subsol 180 Separator DC integrat 180 Separator DC integrat 181

Scheme electrice 183

Fronius Symo GEN24 si Fronius Reserva 184 Fronius Symo GEN24 cu Fronius Reserva conectat în paralel 185 Fronius Symo GEN24 şi BYD Battery-Box Premium HV 186 Fronius Symo GEN24 cu 2 BYD Battery-Box Premium HV conectate în paralel 187 Fronius Symo GEN24 cu 3 BYD Battery-Box Premium HV conectate în paralel 188 Fronius Symo GEN24 și LG FLEX 189 Bornă curent de avarie - PV Point (OP) 190 Bornă generator de rezervă - PV Point (OP) Australia 191 Bornă generator de rezervă - PV Point (OP) cu baterie doar pentru Franța 192 Bornă generator de rezervă - PV Point (OP) comutare manuală 193 PV Point Comfort 194

Page 7

Protecţie la supratensiune SPD 195

Dimensiunile invertorului 197

Fronius Symo GEN24 3 - 5 kW 198

Page 8

Page 9

Informaţii generale

Page 10

Page 11

Informații privind siguranța

Explicarea in‐ strucțiunilor de securitate

PERICOL!

Indică o situație posibil periculoasă.

Dacă aceasta nu este evitată, urmările pot  decesul sau răniri extrem de gra‐

▶

ve.

ATENŢIE!

Indică o situație care poate genera prejudicii.

Dacă aceasta nu este evitată, urmările pot  răniri ușoare sau minore, pre‐

▶

cum și pagube materiale.

REMARCĂ!

Indică posibilitatea afectării rezultatelor muncii și al unor posibile defecțiuni ale echipamentului.

Dacă vedeți unul dintre simbolurile prezentate în capitolul „Prescripții de securitate” este necesară atenție sporită.

Siguranță

▶ ▶ ▶

Generalități Aparatul este produs conform stadiului actual de dezvoltare al tehnicii și potrivit

normelor tehnice de securitate recunoscute. Operarea defectuoasă sau abuzivă poate constitui un pericol pentru

Toate persoanele care sunt implicate în punerea în funcțiune, operarea, mente‐ nanța și întreținerea aparatului trebuie

ATENŢIE!

Pericol de strivire în cazul manevrării necorespunzătoare a componentelor ataşate şi conectate. Sunt posibile răniri ale membrelor.

Pentru ridicarea, aşezarea şi suspendarea invertorului utilizaţi mânerele inte‐ grate. La xarea componentelor ataşate ţi atenţi să nu introduceţi membrele între acestea şi invertor. Nu prindeţi cu mâna elementele de blocare şi deblocare ale polilor de la bor‐ nele de racordare.

viața și sănătatea operatorului sau a unor terți, aparat și alte bunuri materiale ale utilizatorului.

să e calicate în mod corespunzător, să dețină cunoștințe în ceea ce privește manevrarea instalațiilor electrice și să citească în totalitate și să respecte cu strictețe prezentul manual de utilizare.

În plus față de conținutul manualului de utilizare trebuie respectate toate normele general valabile, precum și cele locale privind prevenirea accidentelor și protecția mediului înconjurător.

Page 12

Toate instrucțiunile de securitate și indicațiile de avertizare asupra pericolelor de pe aparat

trebuie păstrate în stare lizibilă,

nu trebuie deteriorate,

nu trebuie îndepărtate,

nu trebuie acoperite, suprapuse sau vopsite.

Exploatați aparatul numai atunci când toate dispozitivele de siguranță sunt complet funcționale. Dacă dispozitivele de siguranță nu sunt perfect funcționale, ele pot con‐ stitui un pericol pentru

viața și sănătatea operatorului sau a unor terți,

aparat și alte bunuri materiale ale utilizatorului.

Dispozitivele de siguranță care nu sunt complet funcționale trebuie reparate de către o unitate specializată și autorizată înainte de pornirea aparatului.

Nu evitați și nu scoateți niciodată din funcțiune dispozitivele de siguranță.

Pozițiile de amplasare a indicațiilor de siguranță și pericol de pe aparat sunt preci‐ zate în capitolul „Informații pe aparat” din manualul de utilizare al aparatului dum‐ neavoastră.

Înainte de pornirea aparatului se vor remedia defecțiunile care afectează siguranța.

Condiții de mediu Operarea sau depozitarea aparatului în afara zonelor specicate este considerată ca

ind neconformă. Producătorul nu este responsabil pentru daunele astfel rezultate.

Câmpuri electro‐ magnetice

Date privind valo‐ rile emisiilor de zgomot

În timpul funcționării, datorită tensiunilor și curenților electrici cu valori ridicate, câmpurile electromagnetice locale (EM) apar în vecinătatea invertorului și a compo‐ nentelor de sistem Fronius, precum și în zona modulelor fotovoltaice, inclusiv a linii‐ lor de alimentare.

În cazul expunerii umane, valorile limită necesare sunt respectate atunci când pro‐ dusele sunt utilizate conform destinației și se respectă distanța recomandată de cel puțin 20 cm.

Dacă aceste valori limită sunt respectate, conform cunoștințelor ştiinţice actuale, nu sunt de așteptat efecte care să pună în pericol sănătatea din cauza expunerii la EM. Dacă purtătorii de proteze (implanturi, piese metalice în și pe corp), precum și proteze corporale active (stimulatoare cardiace, pompe de insulină, proteze auditive etc.) se aă în apropierea componentelor sistemului fotovoltaic, aceștia trebuie să se consulte cu medicul responsabil cu privire la posibilele pericole pentru sănătate.

Nivelul maxim de presiune acustică al invertorului este specicat înDate tehnice.

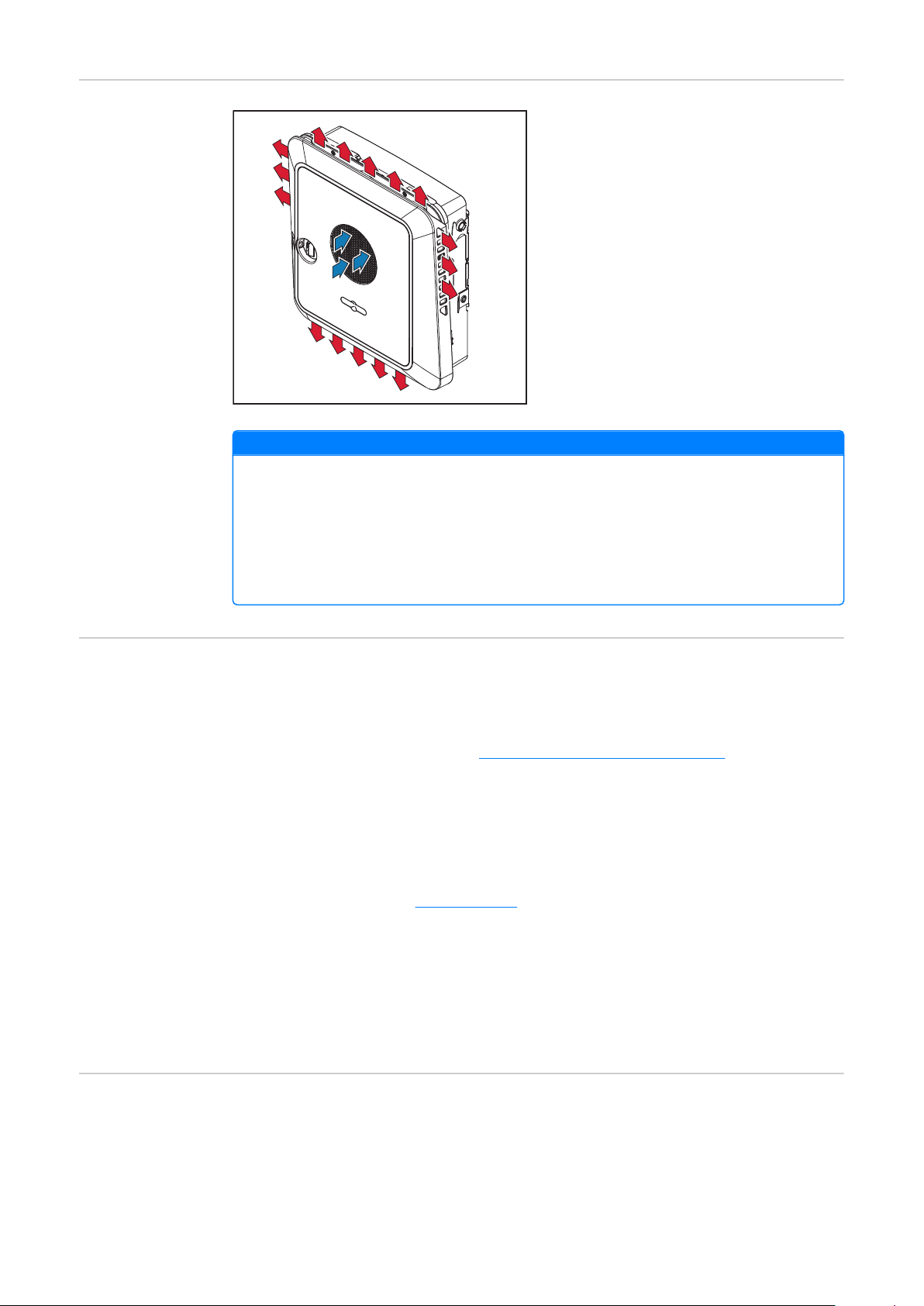

Răcirea aparatului se realizează printr-un sistem electronic de reglare a temperatu‐ rii cu un zgomot cât mai redus posibil și depinde de puterea transformată, de tem‐ peratura ambiantă, de gradul de murdărire a aparatului etc.

O valoare de emisie la locul de muncă nu poate  indicată pentru acest aparat, deo‐ arece situația nivelului de presiune acustică efectiv înregistrat depinde puternic de situația de montaj, de calitatea rețelei, de pereții înconjurători și de caracteristicile generale ale încăperii.

Page 13

Măsuri referitoa‐ re la compatibili‐ tatea electromag‐ netică

În cazuri speciale, în ciuda respectării limitelor de emisie standardizate, pot apărea

inuenţe pentru zona de utilizare prevăzută (de ex. dacă în locația de amplasare se aă aparate sensibile la perturbații sau dacă zona de amplasare se aă în apropie‐

rea receptorilor radio sau TV). În acest caz exploatatorul este obligat să ia măsuri adecvate pentru remedierea defecțiunilor.

Generator de re‐ zervă

Sistemul de față dispune de funcții de generator de rezervă. În cazul întreruperii rețelei publice poate  activată o sursă de alimentare de avarie.

Dacă este instalată o sursă automată de alimentare de avarie trebuie amplasat un

Avertisment - Sursă de alimentare de avarie (https://www.fronius.com/en/search-

page, număr articol: 42,0409,0275) pe tabloul electric.

Pentru lucrările de întreținere și instalare în rețeaua casei este necesară atât decu‐ plarea de la rețea, cât și dezactivare a regimului de funcționare pe curent de avarie prin deschiderea separatorului DC integrat de la invertor.

Funcția dispozitivelor de protecție împotriva curenților reziduali pentru sursa de ali‐ mentare de avarie trebuie testată periodic (conform indicațiilor producătorului), min. de două ori pe an. O descriere pentru funcționarea în regim de testare este disponibilă în Lista de veri‐

care - generator de rezervă (https://www.fronius.com/en/search-page, număr arti‐

col: 42,0426,0365).

În funcție de intensitatea razelor soarelui și de starea de încărcare a bateriei, sursa de alimentare de avarie se dezactivează și se activează automat. În acest fel este po‐ sibilă o revenire neașteptată a sursei de alimentare de avarie din modul standby. De aceea, efectuați lucrări de instalare la rețeaua casei numai cu sursa de alimentare de avarie dezactivată.

Factori care inuenţează puterea totală în regim de funcționare ca generator de re‐ zervă:

Putere reactivă Consumatorii electrici, care au un factor de putere diferit de 1, au nevoie pe lângă putere activă și de putere reactivă. Puterea reactivă solicită în mod suplimentar in‐ vertorul. Din acest motiv, pentru calcularea corectă a puterii totale efective este re‐ levantă nu puterea nominală a sarcinii, ci curentul generat de puterea activă și de puterea reactivă.

Aparate cu putere reactivă mai mare sunt în primul rând electromotoarele, ca de exemplu:

Pompe de apă

Circulare

Suante și ventilatoare

Valoare ridicată a curentului de start/de pornire Consumatorii electrici care trebuie să accelereze o masă ridicată au nevoie, de re‐ gulă, de o valoare ridicată a curentului de start/de pornire. Aceasta poate  de până la zece ori mai mare decât intensitatea nominală a curentului. Pentru curentul de start/de pornire este disponibil curentul maxim al invertorului. Din acest motiv con‐ sumatorii cu valori ridicate ale curentului de start/de pornire nu pot  porniți/nu pot funcționa, cu toate că puterea nominală a invertorului indică acest lucru. Din acest motiv, pentru dimensionarea circuitului de curent de avarie, trebuie să se țină sea‐ ma de puterea consumatorului conectat, precum și de eventuala valoare a curentu‐ lui de start/de pornire.

Aparate cu valori ridicate ale curentului de start/de pornire sunt de exemplu:

Page 14

Aparate cu electromotoare (de ex. platforme de ridicare, circulare, banc de tâmplărie)

Aparate cu rată de transmisie și masă de rotație ridicate

Aparate cu compresoare (de ex. compresoare cu aer comprimat, instalații de aer condiționat)

IMPORTANT! Curenții de pornire foarte înalt pot duce la o distorsiune de scurtă durată sau la o declanșare a tensiunii inițiale. Se va evita exploatarea simultană a aparatelor elec‐ tronice în aceeași rețea de avarie.

Sarcină asimetrică La dimensionarea rețelelor de curent de avarie trifazice trebuie să se țină seama de puterea de ieșire totală și de puterile per fază ale invertorului.

IMPORTANT! Folosirea invertorului este permisă numai în limitele posibilităților tehnice. Funcțio‐ narea dincolo de posibilitățile tehnice poate duce la oprirea invertorului.

Împământarea de protecție (PE)

Legarea la pământ a unui punct în aparat, în sistem sau în instalație pentru pro‐ tecția împotriva electrocutării în caz de eroare. La instalarea unui invertor din clasa 1 de securitate 1 (vezi Date tehnice) este necesar racordul la conductorului de pro‐ tecție.

La conectarea conductorului de protecție aveți grijă ca acesta să e asigurat împo‐ triva deconectării accidentale. Trebuie respectate toate punctele enumerate în capi‐ tolul Racordaţi invertorul la reţeaua publică (partea AC) de la pagina 59. La utiliza‐ rea presetupelor de cablu trebuie asigurat ca respectivul conductor de protecție să e ultimul încărcat în cazul cedării presetupei de cablu. La racordarea unui conduc‐ tor de protecție trebuie respectate cerințele privind secțiunea minimă stipulate în normele și directivele naționale specice.

Page 15

Protecţia persoanelor şi a aparatelor

Protecție centralăNAInvertorul oferă posibilitatea de a utiliza releul AC integrat ca și conector de cuplare

în combinație cu o protecție RI centrală (conform VDE-AR-N 4105:2018:11 §6.4.1). În acest scop trebuie integrat dispozitivul central de declanșare (comutator) în lanțul WSD, conform descrierii din capitolul WSD (Wired Shut Down) la pagina 15.

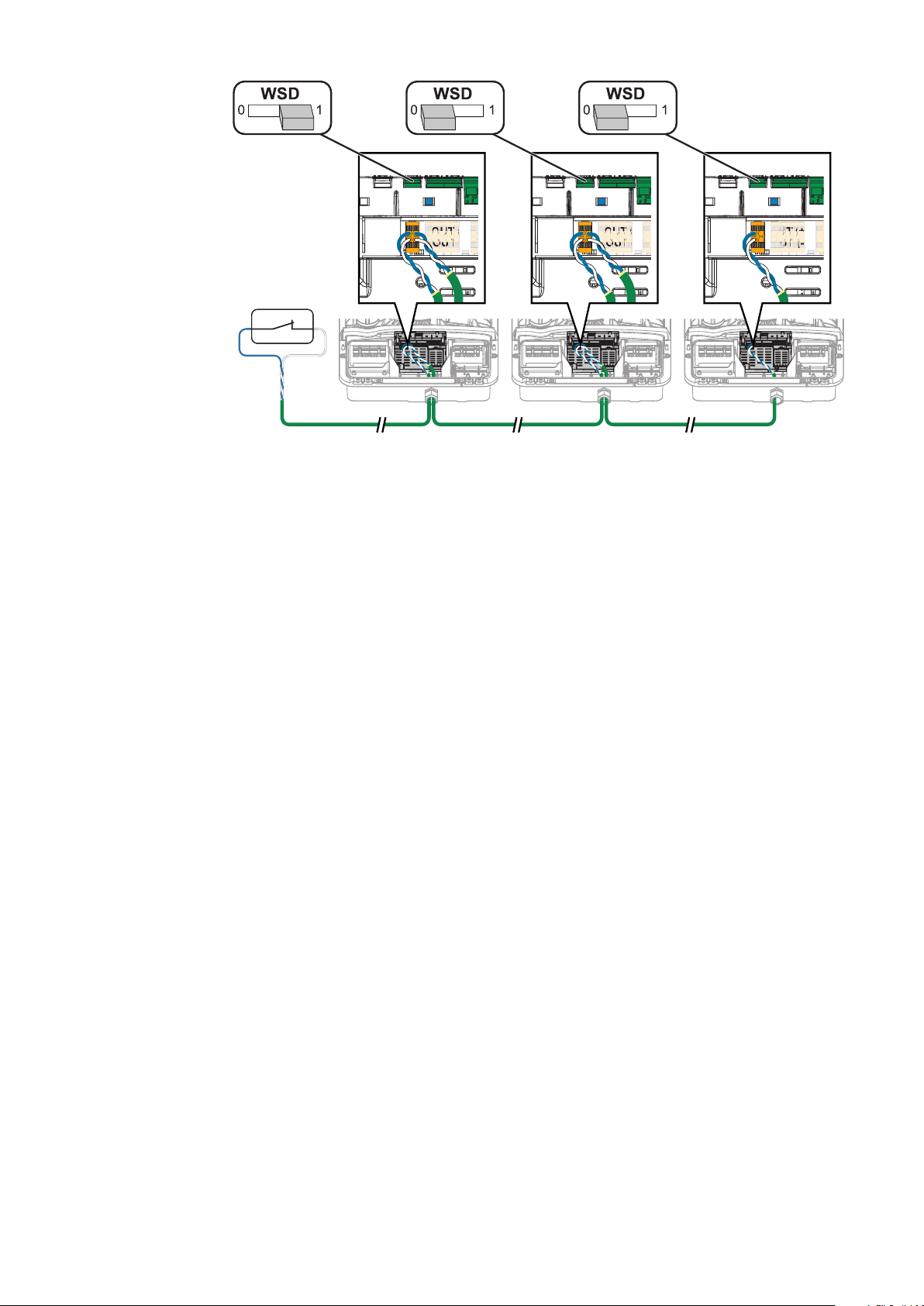

WSD (Wired Shut Down)

Unitate de moni‐ torizare a cu‐ renților reziduali

Monitorizarea izo‐ lației

Deconectarea prin cablu WSD întrerupe alimentarea cu energie electrică a inverto‐ rului dacă dispozitivul de declanșare (întrerupător, de exemplu, oprire de urgență sau contact de alarmă de incendiu) a fost activat.

În caz de defectare a unui invertor (aparat secundar), acesta este șuntat iar funcțio‐ narea celorlalte invertoare continuă. Dacă se defectează un al doilea invertor (apa‐ rat secundar) sau invertorul (aparat primar), este întreruptă funcționarea întregului lanț.

Pentru instalare vezi Instalarea WSD (Wired Shut Down) la pagina 82.

Invertorul este dotat cu o unitate de monitorizare a curenților reziduali (RCMU = Re‐ sidual Current Monitoring Unit) sensibilă la orice tip de curent, în conformitate cu IEC 62109-2 și IEC63112. Aceasta monitorizează curenții reziduali de la modulul solar până la ieșirea AC a in‐ vertorului și decuplează invertorul de la rețea în cazul apariției unui curent rezidual nepermis.

În cazul sistemelor fotovoltaice cu module fotovoltaice fără împământare invertorul verică înainte de regimul de alimentare în rețea rezistența dintre polul pozitiv sau negativ al sistemului fotovoltaic și potențialul de împământare. În cazul unui scurt‐ circuit între cablul DC+ sau DC și pământ (de ex. din cauza izolării deciente a cablu‐ rilor DC sau a modulelor solare defecte) alimentarea în rețea este împiedicată.

AFCI - identicare arc electric (Arc Guard)

AFCI (Arc Fault Circuit Interrupter) asigură protecția contra arcurilor electrice pertur‐ batoare și reprezintă, în sens restrâns, un dispozitiv de protecție contra erorilor de contact. AFCI evaluează perturbările pe partea DC intervenite în variația curentului și curba de tensiune prin intermediul unui circuit electronic și deconectează circuitul electric în cazul identicării unei erori de contact. Sunt împiedicate astfel su‐ praîncălziri în punctele de contact defectuoase și, în caz ideal, incendiile.

ATENŢIE!

Pericol din cauza instalărilor DC defectuoase sau necorespunzătoare. Urmările pot  pericolul de deteriorare și, ca urmare, pericolul de incendiu la sis‐ temul fotovoltaic din cauza solicitărilor termice nepermise care apar în cazul unui arc electric.

Vericaţi starea corespunzătoare a conexiunilor cu şă.

▶

Reparați în mod corespunzător izolațiile defectuoase.

▶

Realizați operațiunile de conectare conform instrucțiunilor.

▶

Page 16

IMPORTANT! Fronius nu își asumă nicio răspundere pentru costurile generate de detectarea unui arc electric și consecințele acestuia. Fronius nu își asumă nicio răspundere pentru daune care pot apărea în ciuda montajului sistemului integrat de detectare a arcului electric/întrerupere (de ex. printr-un arc electric paralel).

IMPORTANT! Componentele electronice active ale modulului fotovoltaic (de exemplu, optimizato‐ rul de putere) pot afecta funcția de detectare a arcului electric. Fronius nu garan‐ tează funcționarea corectă a detectării arcului electric în combinație cu componen‐ tele electronice active ale modulelor fotovoltaice.

Comportament reconectare După detectarea unui arc electric regimul de alimentare în rețea este întrerupt timp de minim 5 minute. În funcție de congurare, regimul de alimentare în rețea este reluat apoi automat. Dacă sunt identicate mai multe arcuri electrice într-un inter‐ val de 24 ore, regimul de alimentare în rețea poate  întrerupt permanent, până când are loc o reconectare manuală.

Stare de sigu‐ ranță

Dacă se declanșează unul dintre următoarele dispozitive de siguranță, invertorul trece într-o stare de siguranță:

WSD

Monitorizarea izolației

Unitate de monitorizare a curenților reziduali

AFCI (Arc Fault Circuit Interrupter)

În starea de siguranță, invertorul nu mai este alimentat și este deconectat de la rețea prin deschiderea releelor de curent alternativ.

Page 17

Generalităţi

www.fronius.com

EXAMPLE

EXA

www.fronius.com

XAMPLE

EXAMPLE

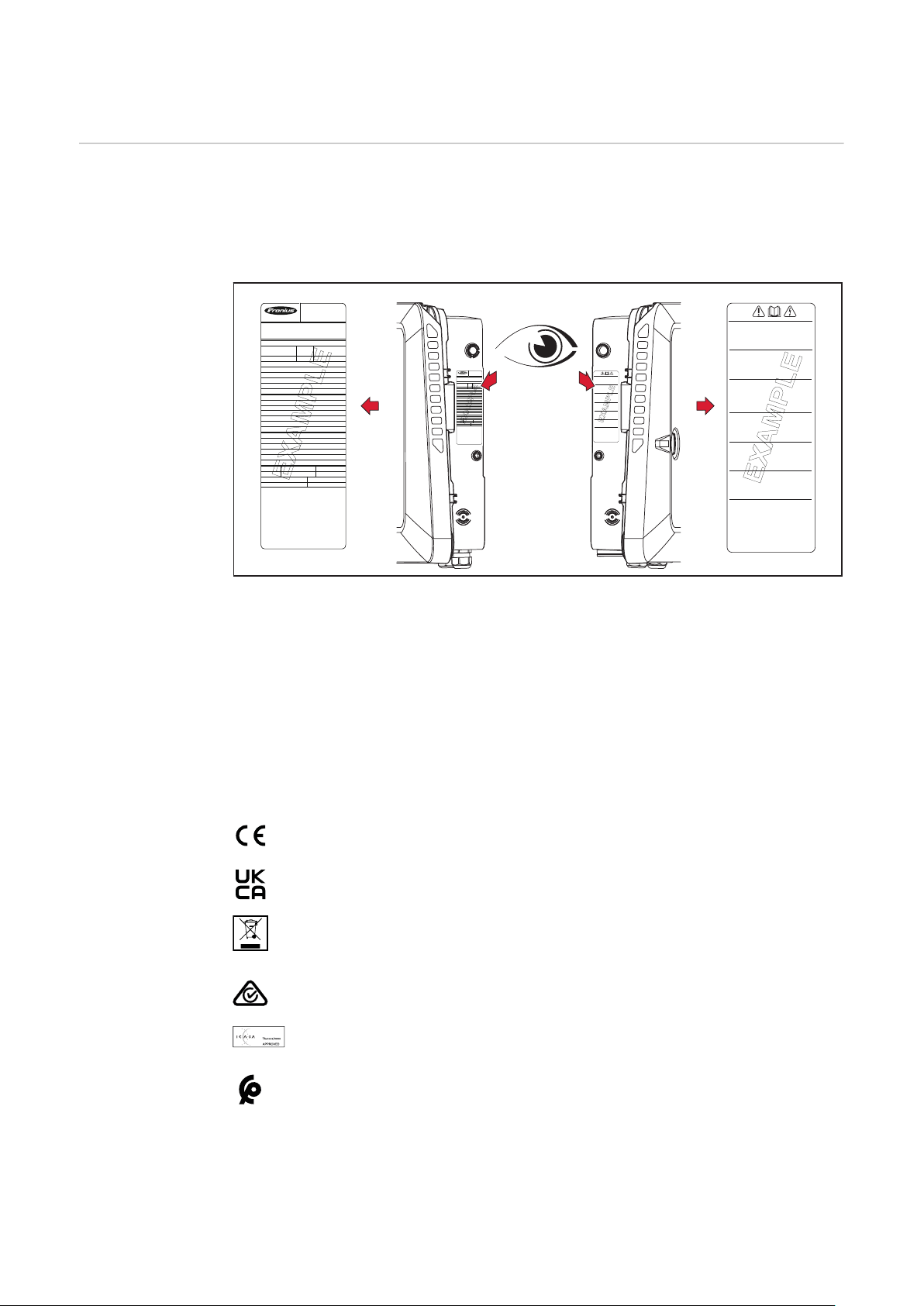

Informații pe apa‐ rat

Pe invertor sunt aşate o serie de date tehnice, avertismente, marcaje și simboluri de siguranță. Aceste informații trebuie păstrate într-o stare lizibilă și nu trebuie îndepărtate, acoperite, lipite sau vopsite. Notele și simbolurile de siguranță averti‐ zează asupra situațiilor de operare necorespunzătoare care pot cauza vătămări cor‐ porale și daune materiale grave.

Jos de tot pe plăcuța de identicare este imprimat un număr din 4 cifre (coded pro‐ duction date), cu ajutorul căruia se poate determina data producției. Dacă se scade valoarea 11 din primele două cifre, obțineți anul de producție. Ulti‐ mele două cifre semnică săptămâna calendaristică în care a fost produs aparatul.

Exemplu: Valoarea de pe plăcuța de identicare = 3206 32 - 11 = 21 → anul producției 2021 06 = săptămâna calendaristică 06

Simboluri pe plăcuța de identicare:

Marcaj CE – conrmă respectarea directivelor și regulamentelor UE aplicabile.

Marcaj UKCA – conrmă respectarea directivelor și regulamentelor aplicabile în Regatul Unit.

Marcaj WEEE – echipamentele electrice și electronice vechi trebuie colectate separat conform directivei europene și legislației naționale și trebuie să facă obiectul unei reciclări ecologice.

Marcaj RCM – vericat conform standardelor valabile în Australia și Noua Zeelandă.

Marcaj ICASA – vericat conform standardelor Independent Communications Authority of South Africa.

Marcaj CMIM – vericat conform standardelor IMANOR pentru norme de

Simboluri de siguranță:

import și respectarea normelor marocane.

Page 18

Separator de sarcină integrat pe partea de intrare a invertorului cu funcție de pornire, oprire și separare conform IEC 60947-3 și AS 60947.3. Sunt da‐ te valorile impuse prin normativ pentru

Ithe solar +60°C

Pericol de vătămări corporale sau daune materiale grave din cauza operării necorespunzătoare.

Utilizați funcțiile descrise doar dacă ați citit în totalitate și ați înțeles următoarele documente:

Prezentul manual de utilizare.

Toate manualele de utilizare ale componentelor de sistem din siste‐ mul fotovoltaic, în special prescripțiile de securitate.

Tensiune electrică periculoasă.

Lăsați să se scurgă intervalul de descărcare al condensatorilor invertorului (2 minute)!

Textul avertismentului:

AVERTISMENT! Un șoc electric poate  mortal. Înainte de deschiderea aparatului aveți grijă ca par‐ tea de intrare și de ieșire să e scoase de sub tensiune și deconectate.

Convenții de pre‐ zentare

Pentru a ușura citirea și înțelegerea documentației, au fost stabilite următoarele convenții de prezentare, descrise mai jos.

Indicații privind utilizarea

IMPORTANT! Se referă la indicații privind utilizarea și alte informații utile. Nu este un cuvânt semnal privind o situație periculoasă sau care poate genera prejudicii.

Software

Funcțiile software și elementele unei interfețe grace pentru utilizator (de ex. bu‐ toane, intrări în meniu) sunt marcate în text cu această evidențiere.

Exemplu: Efectuați clic pe butonul Salvare.

Instrucțiuni de acțiune

Etapele de acțiune sunt prezentate numerotat.

Acest simbol marchează rezultatul etapei de acțiune sau a întregii in‐ strucțiuni de acțiune.

Personal calicat Informațiile din prezentul manual de utilizare sunt destinate doar personalului de

specialitate calicat. Un șoc electric poate  mortal. Este interzisă efectuarea altor activități în afara celor prezentate în documentație. Acest lucru este valabil și atunci când sunteți calicat pentru aceasta.

Toate cablurile trebuie să e xe, nedeteriorate, izolate și dimensionate sucient. Îmbinările slăbite, cablurile deteriorate sau subdimensionate trebuie reparate ime‐ diat de către o unitate specializată și autorizată.

Lucrările de întreținere și reparații pot  efectuate exclusiv de către o unitate specia‐ lizată și autorizată.

Page 19

În cazul pieselor unor terți producători nu garantăm că sunt acestea construite și fabricate pentru a face față diverselor solicitări și cerințe de siguranță. Folosiți doar piese de schimb originale.

Nu aduceți modicări, nu montați piese suplimentare și nu reechipați aparatul fără aprobarea producătorului.

Înlocuiți imediat componentele deteriorate sau dispuneți înlocuirea acestora.

Siguranța datelor Cu privire la siguranța datelor, utilizatorul este responsabil pentru:

siguranța datelor față de setările din fabrică,

salvarea și păstrarea setărilor personale.

Dreptul de autor Dreptul de autor asupra prezentului manual de utilizare îi revine producătorului.

Textul și gurile corespund nivelului tehnic în momentul tipăririi, ne rezervăm drep‐ tul de a face modicări. Vă mulțumim pentru orice sugestii de îmbunătățire și pentru semnalarea oricăror inadvertențe în manualul de utilizare.

Page 20

Fronius Symo GEN24

Conceptul apara‐ tului

Invertorul transformă DC generat de modulele fotovoltaice în AC. Acest c.a. este ali‐ mentat în sincron cu tensiunea de rețea în rețeaua publică de energie electrică. În plus, energia solară poate  stocată și într-o baterie conectată, pentru utilizare ulte‐ rioară.

Invertorul este destinat utilizării în sisteme fotovoltaice cuplate la rețea. Invertorul dispune de o funcție de alimentare de urgență și, dacă există cablarea cores‐ punzătoare, trece în regim de alimentare de urgență*.

Invertorul monitorizează automat rețeaua electrică publică. În condiții anormale în rețea, invertorul se oprește automat și întrerupe alimentarea în rețeaua electrică (de ex. în caz de deconectare de la rețea, întrerupere). Monitorizarea rețelei se realizează prin monitorizarea tensiunii, monitorizarea frec‐ venței și monitorizarea raportului între insule.

După instalare și punere în funcțiune invertorul funcționează complet automat, el extrăgând puterea maximă posibilă din modulele fotovoltaice. În funcție de punctul de operare, această putere este utilizată pentru rețeaua casei, este stocată într-o baterie* sau este alimentată în rețea.

Din momentul în care energia oferită de modulele fotovoltaice nu mai este su‐ cientă, rețeaua casei este alimentată cu energie din baterie. În funcție de setări, es‐ te posibil și consumul de energie din rețeaua publică pentru încărcarea bateriei*.

Din momentul în care temperatura componentelor invertorului devine prea ridicată, ca măsură de autoprotecție, acesta reduce automat puterea actuală de ieșire sau de încărcare sau se oprește complet. Cauzele unei temperaturi excesiv de ridicate pot  temperatura ambientală prea mare sau evacuarea insucientă a căldurii (de ex. în cazul montajului în dulapuri de comandă fără evacuarea corespunzătoare a căldurii).

* În funcție de varianta aparatului, baterie adecvată și cablaj corespunzător,

setări, precum și norme și directive locale.

Prezentare gene‐ rală a funcțiilor

Funcție Symo GEN24 Symo GEN24 Plus

Variantă de curent de avarie - PV Po‐ int (OP)

Conexiune baterie*

Variantă de curent de avarie - Full Backup

* Pentru baterii adecvate, vezi capitolul Baterii corespunzătoare. ** Funcțiile sunt disponibile opțional prin Fronius UP (vezi capitolul Fronius UP).

disponibilă opțio‐

nal**

Page 21

Fronius UP Cu Fronius UP* invertorul poate  extins de către unitatea de specialitate autorizată

cu funcții disponibile opțional (vezi capitolul Prezentare generală a funcțiilor). * Disponibilitatea Fronius UP depinde de condițiile naționale specice. Mai

multe informații despre disponibilitate.

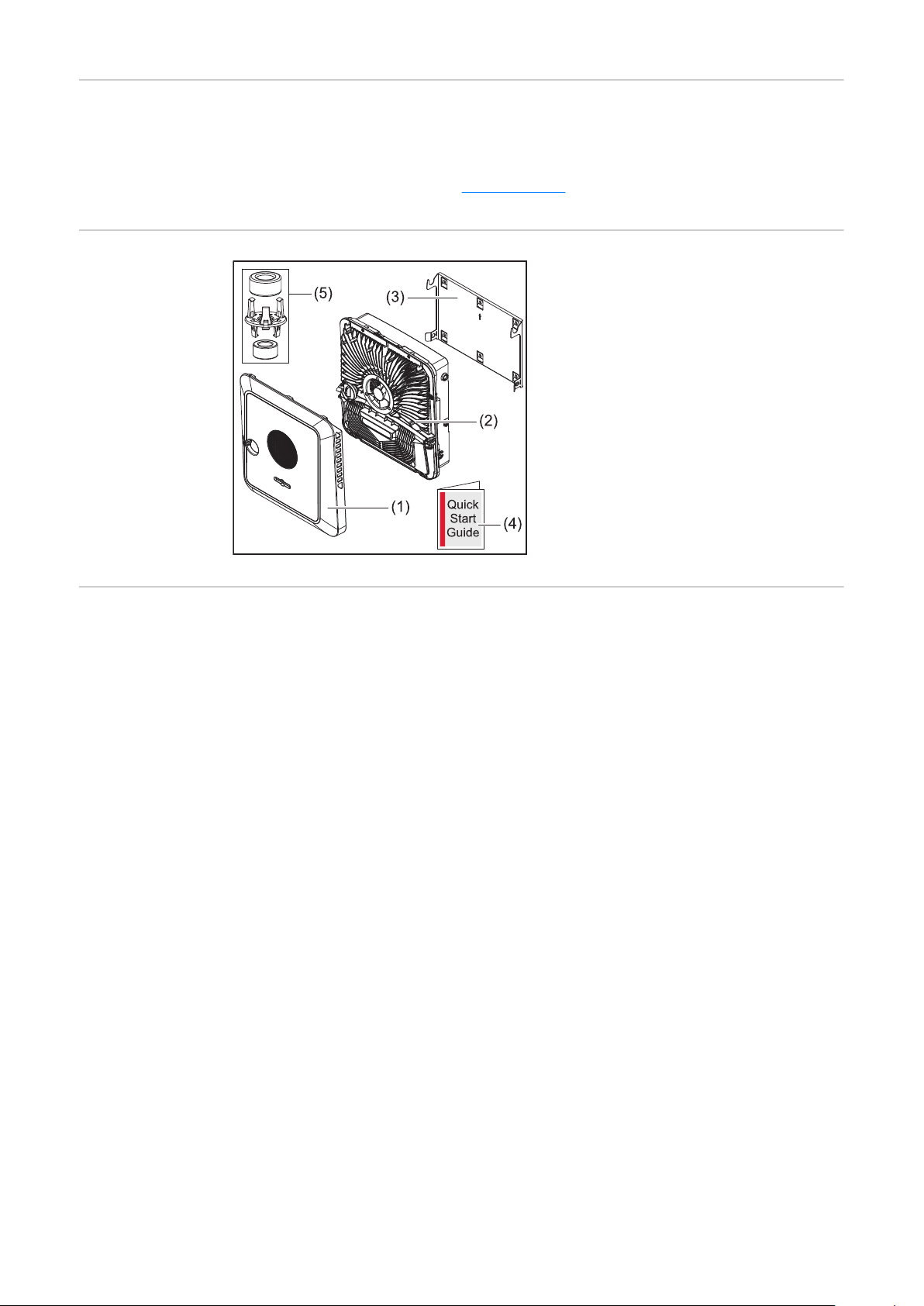

Pachetul livrat

Utilizarea con‐ form destinației

(1) Capacul aparatului (2) Invertor (3) Suport de montaj (imagine sim‐

plicată)

(4) Quick Start Guide (5) 2x inele de ferită cu suport

Invertorul este conceput pentru a transforma DC generat de modulele fotovoltaice în AC și pentru a-l alimenta în rețeaua electrică publică. Dacă există cablarea cores‐ punzătoare, este posibil și regimul de alimentare de urgență.

Utilizarea conformă destinației presupune și:

citirea și respectarea tuturor notelor precum și a instrucțiunilor de securitate și a indicațiilor de pericol din manualul de utilizare,

montarea conform capitolului „Instalare” începând cu pagina 45.

Respectați dispozițiile operatorului de rețea privind alimentarea în rețea și metodele de conectare.

Invertorul este un aparat cuplat la rețea cu funcție de alimentare de urgență și nu un invertor izolat. Din acest motiv, trebuie avute în vedere următoarele limitări în regimul de alimentare de urgență:

se permite o perioadă de funcționare în regim de alimentare de urgență de max. 2 000 ore,

se permite o perioadă de funcționare în regim de alimentare de urgență de peste 2 000 ore, în cazul în care în acest fel nu se depășește 20 % din durata de funcționare în regim de alimentare în rețea a invertorului la momentul respec‐ tiv.

* În funcție de varianta aparatului, bateria adecvată și cablajul corespunzător,

setări, precum și norme și directive locale.

Page 22

Concept termic Aerul ambiant este aspirat de ventilato‐

rul de pe partea frontală și purjat către lateralele aparatului. Îndepărtarea uni‐ formă a căldurii face posibilă instalarea mai multor invertoare unul lângă altul.

REMARCĂ!

Risc cauzat de răcirea insucientă a invertorului. Această situație poate cauza pierderi de putere ale invertorului.

Nu blocați ventilatorul (de ex. cu obiecte care trec prin elementul de protecție

▶

la atingere). Nu acoperiți fantele de ventilație, nici măcar parțial.

▶

Asigurați-vă că aerul ambiant poate pătrunde în orice moment nestingherit

▶

prin fantele de ventilație ale invertorului.

Fronius Solar.web Cu Fronius Solar.web respectiv Fronius Solar.web Premium instalația fotovoltaică

poate  monitorizată și analizată cu ușurință de către proprietarul instalației și de către instalator. Dacă este congurat corespunzător, invertorul transmite către Fro‐ nius Solar.web date cum sunt, de exemplu, puterea, randamente, consum și bilanț energetic. Mai multe informații la Solar.web - Monitorizare & analiză.

Congurarea se face prin intermediul programului de asistență pentru punerea în funcțiune, vezi capitolul Instalare cu aplicația la pagina 85 sau Instalare cu brow‐

ser-ul la pagina 85.

Condiții preliminare pentru congurare:

Conexiune de Internet (download: min. 512 kBit/s, upload: min. 256 kBit/s)*.

Cont de utilizator pe solarweb.com.

Congurare nalizată prin intermediul programului de asistență pentru pune‐ rea în funcțiune.

* Datele nu reprezintă o garanție absolută pentru funcționarea ireproșabilă.

Rate mari de eroare la transmitere, oscilații de semnal sau întreruperi ale transmiterii pot inuenţa negativ transferul de date. Fronius recomandă tes‐ tarea conexiunii de Internet conform standardelor minime de la fața locului.

Comunicare lo‐ cală

Invertorul poate  găsit prin protocolul Multicast DNS (mDNS). Se recomandă căuta‐ rea invertorului după numele de gazdă atribuit.

Page 23

Prin mDNS pot  apelate următoarele date:

NominalPower

Systemname

DeviceSerialNumber

SoftwareBundleVersion

Page 24

Diversele regimuri de funcţionare

Moduri de funcționare - ex‐ plicarea simbolu‐ rilor

Modul fotovoltaic generează DC

Invertorul Fronius GEN24 convertește DC în AC și încarcă bateria (încărcarea bateriei depinde de varianta aparatului, baterie adecvată și cablaj corespunzător, pre‐ cum și de setări). Prin intermediul sistemului de monitorizare a insta‐ lației încorporat, este posibilă înglobarea prin WLAN a invertorului într-o rețea.

Invertorul suplimentar din sistem convertește DC în AC. Însă nu poate încărca bateria și nu este dispo‐ nibil pentru alimentare de urgență.

Bateria este cuplată cu invertorul pe partea DC și stochează energia elec‐ trică.

Fronius Ohmpilot pentru utilizarea surplusului de energie la producerea apei calde.

Contorul primar înregistrează curba de putere a sistemului și pune la dispoziție datele de măsurare pentru Energy Proling în Fronius Solar.web. Contorul primar comandă de asemenea reglarea dinamică a alimentării.

Contorul secundar înregistrează curba de putere a consumatorilor individuali (de ex. mașină de spălat, corpuri de iluminat, televizor, pompă de căldură etc.) în derivația de consum și pune la dispoziție datele de măsurare pentru Energy Proling în Fronius Solar.web.

Consumatori din sistem consumatorii conectați în sistem.

Consumatori și generatori de energie suplimentari din sistem care sunt conectați cu sistemul prin intermediul unui Smart Meter.

PV Point reprezintă un circuit neîntreruptibil 1‑fazic pentru alimentare de ur‐ gență, care alimentează aparatele electrice până la o putere maximă de 3 kW atunci când modulele fotovoltaice sau bateria pun la dis‐ poziție o putere sucientă.

Rețea electrică alimentează consumatorii din sistem, dacă modulele fotovoltaice sau bateria nu pot asigura sucientă putere.

Mod de funcțio‐ nare - invertor cu baterie

Pentru a putea utiliza în cea mai bună modalitate posibilă autoconsumul în sistemul dvs. fotovoltaic, poate  utilizată pentru stocare o baterie. Bateria este cuplată cu invertorul pe partea de DC. Din acest motiv nu este necesară o transformare multi‐ plă a curentului iar randamentul este mărit.

Page 25

Mod de funcțio‐ nare - invertor cu baterie și mai multe Smart Me‐ ter

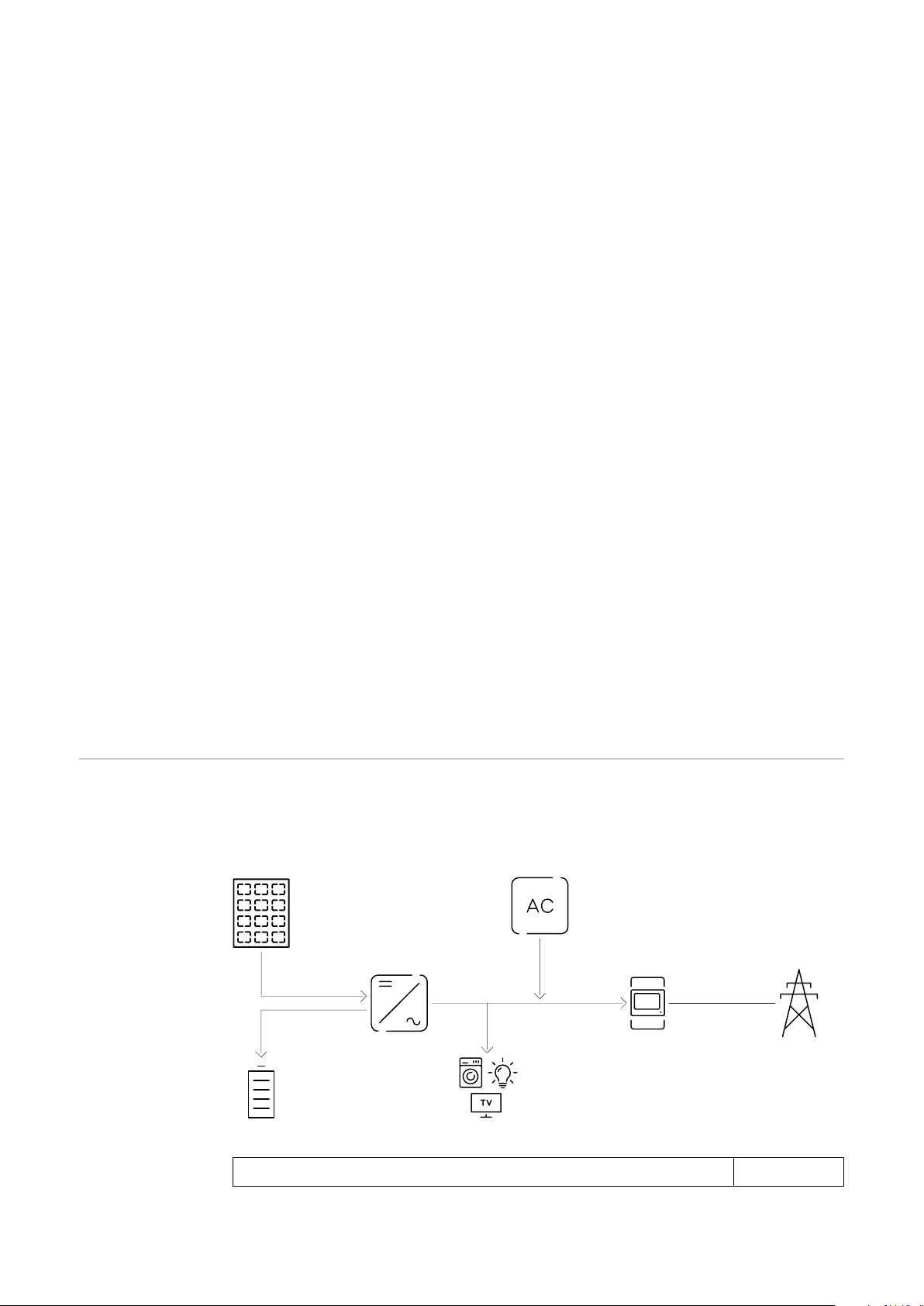

Mod de funcțio‐ nare - invertor cu baterie, cuplat AC la un alt invertor

Mod de funcțio‐ nare - invertor cu baterie și Ohmpi‐ lot

Mod de funcțio‐ nare - invertor cu baterie și invertor suplimentar

Într-un sistem fotovoltaic bateriile pot  conectate numai la un invertor care su‐ portă baterii. Bateriile nu pot  împărțite la mai multe invertoare care suportă bate‐ rii. În funcție de producătorul bateriilor, mai multe baterii pot  combinate la un in‐ vertor.

Page 26

Direcția uxului

de energie al in‐ vertorului

(1) Modul fotovoltaic - invertor -

consumator/rețea/baterie

(2) Baterie - invertor - consumator/

rețea*

(3) Rețea - invertor - baterie*

* În funcție de setări și de normele și directivele locale.

Stări de funcțio‐ nare (doar pentru sisteme cu bate‐ rie)

Sistemele cu baterie diferențiază între diverse stări de funcționare. Starea de funcționare curentă este aşată pe interfața-utilizator a invertorului sau pe Fronius Solar.web.

Stare de funcționare Descriere

Regim normal Energia este stocată sau extrasă, în funcție de nece‐

sități.

Stare de încărcare minimă (SoC) atinsă

Bateria a atins SoC minimă setată sau prestabilită de producător. Bateria nu mai poate  descărcată în continuare.

Mod de economisire a energiei (Standby)

Sistemul a fost comutat în regimul de economisire a energiei. Regimul de economisire a energiei este încheiat automat de îndată ce este disponibilă o cantitate sucientă de energie în exces.

Start Sistemul de stocare pornește din modul de econo‐

misire a energiei (standby).

Reîncărcare forțată Invertorul încarcă bateria pentru a menține SoC se‐

tată sau prestabilită de producător (protecție împo‐ triva descărcării profunde).

Page 27

Stare de funcționare Descriere

Dezactivat Bateria nu este activă. Fie a fost dezactivată/deco‐

nectată, e o eroare face imposibilă comunicarea cu bateria.

Page 28

Modul de economisire a energiei

Generalități Modul de economisire energie (regim Standby) are rolul de a reduce consumul de

energie al instalației. În anumite condiții, atât invertorul cât și bateria comută auto‐ mat în modul de economisire energie.

Invertorul trece în modul de economisire energie, dacă bateria este goală și nu este disponibilă putere fotovoltaică. Doar comunicarea invertorului cu Fronius Smart Meter și Fronius Solar.Web este menținută.

Condiții de deco‐ nectare

Condiții de conec‐ tare

Atunci când toate condițiile de deconectare sunt îndeplinite, bateria comută în in‐ terval de 10 minute în modul de economisire a energiei. Această temporizare este o măsură care asigură cel puțin efectuarea unei reporniri a invertorului.

Starea de încărcare a bateriei este mai mică sau egală cu starea

minimă de încărcare înscrisă.

Puterea momentană de încărcare sau descărcare a bateriei este

mai mică de 100 W.

Sunt disponibili mai puțin de 50 W, pentru a încărca bateria. Pu‐

terea de alimentare în rețeaua publică este cu cel puțin 50 W mai mică decât puterea necesară în prezent în rețeaua casei.

Invertorul comută automat după baterie în modul de economisire a energiei.

Modul de economisire a energiei este încheiat în cazul în care una din următoarele condiții este îndeplinită pentru minim 30 de secunde:

Modul de economisire a energiei nu mai este permis din cauza unei setări mo‐ dicate pe interfața pentru utilizator a invertorului.

În cazul în care este setată o reducere dinamică a puterii de la 0 sau sistemul funcționează cu alimentarea de urgență, puterea de alimentare în rețeaua pu‐ blică este întotdeauna mai mică decât puterea necesară în rețeaua casei. Pentru acest caz există o condiție proprie (reducerea dinamică a puterii < 300 W sau regim activ de generator de rezervă):

Dacă puterea fotovoltaică depășește un prag specicat modul de economi‐ sire a energiei se încheie.

Prin intermediul interfeței pentru utilizator a invertorului se solicită încărcarea bateriei din rețeaua publică.

Bateria este reîncărcată pentru refacerea stadiului minim de încărcare sau pen‐ tru efectuarea unei calibrări.

Caz special Dacă invertorul nu pornește timp de 12 minute (de ex. eroare), sau există o întreru‐

pere a conexiunii electrice între invertor și baterie, și nu există mod de funcționare pentru alimentare în caz de urgență, bateria comută în orice caz în modul de econo‐ misire a energiei. Astfel se reduce auto-descărcarea bateriei.

Page 29

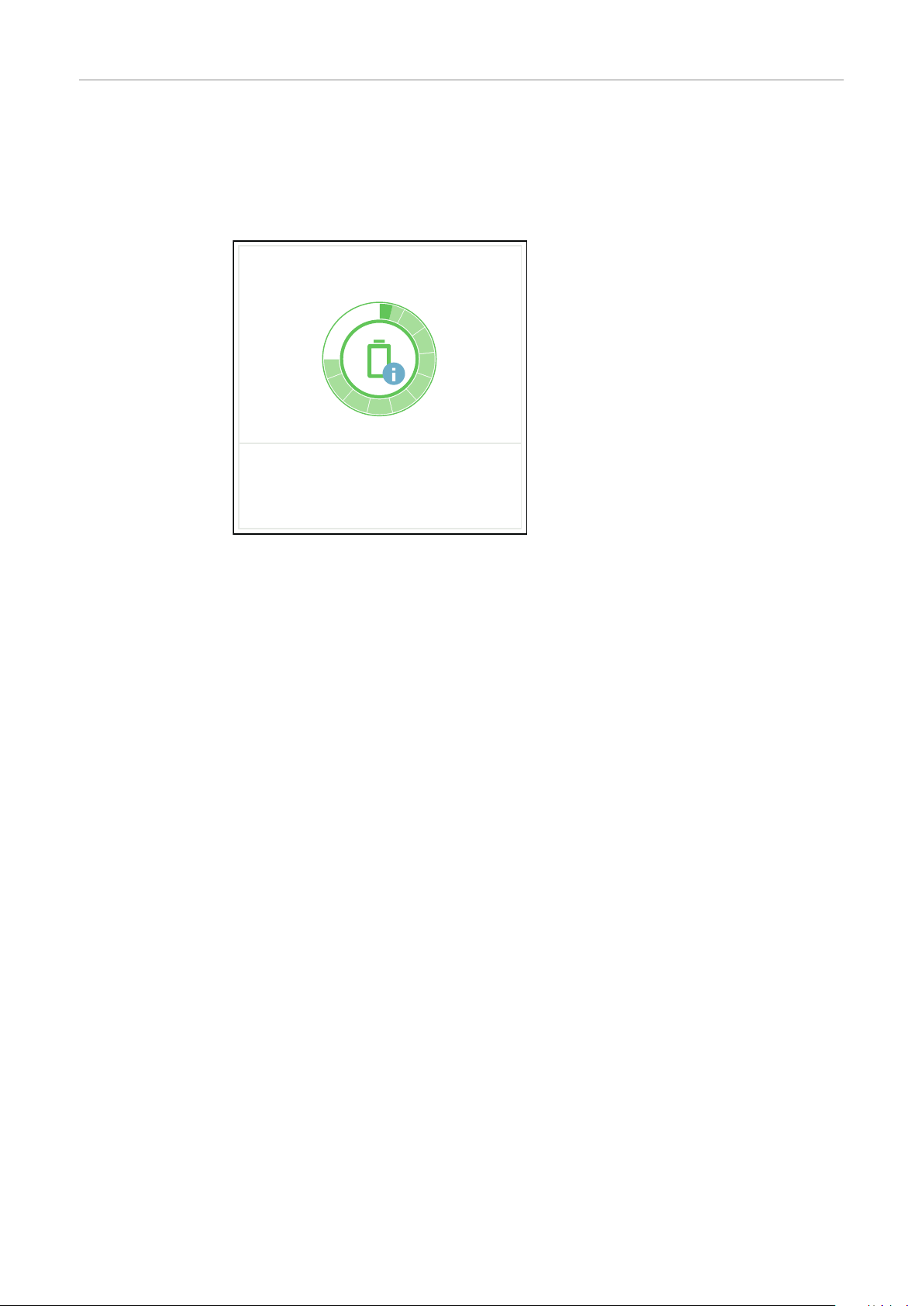

Aşarea modului

Energy-saving mode

de economisire a energiei

Pe durata modului de economisire a energiei:

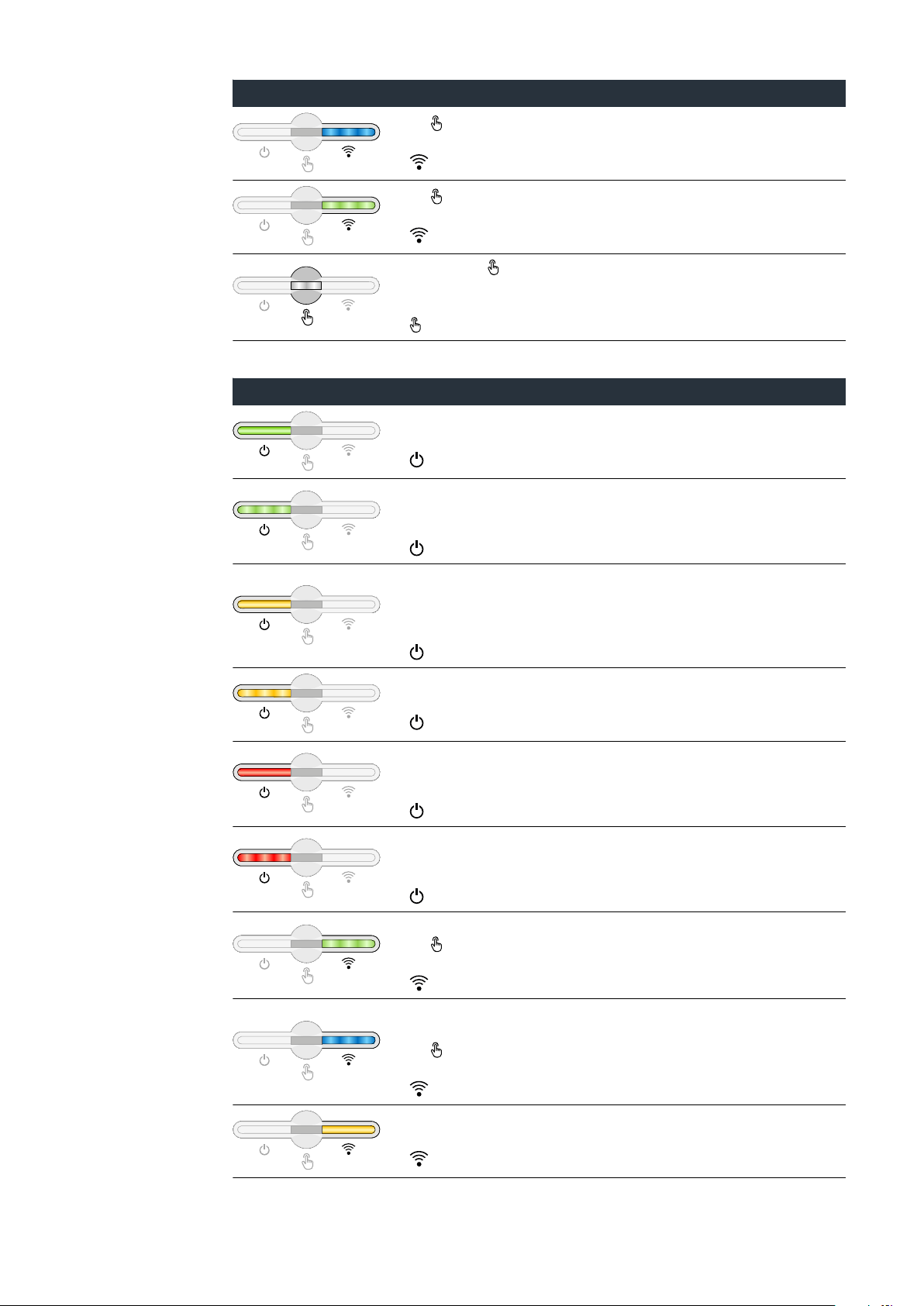

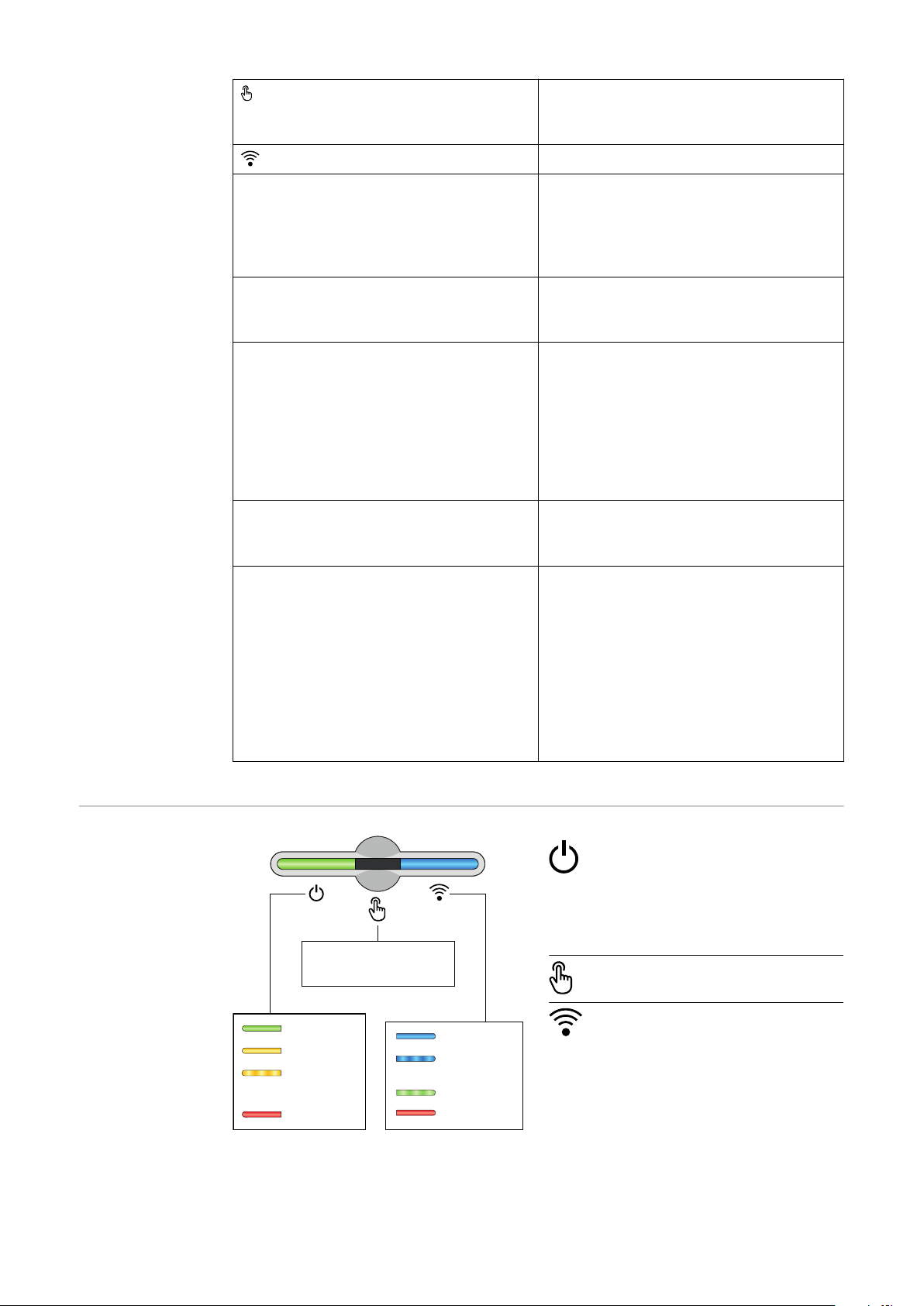

LED -ul de funcționare al invertorului luminează portocaliu, vezi Funcțiile butoa‐

nelor și aşare stare LED la pagina 37.

Interfaţa pentru utilizator a invertorului este accesibilă.

Toate datele disponibile sunt salvate și trimise către Solar.web.

Datele curente sunt vizibile pe Solar.web.

Modul de economisire a energiei este reprezentat pe interfaţa pentru utiliza‐ tor a invertorului și în Fronius Solar.web printr-un „i“ aşat lângă simbolul bateri‐ ei în vederea de ansamblu asupra insta‐ lației.

Page 30

Baterii corespunzătoare

Generalități Fronius atrage în mod explicit atenția asupra faptului că în cazul bateriilor altor pro‐

ducători nu este vorba despre produse Fronius. Fronius nu este nici producător și nici distribuitor al acestor baterii. Din acest motiv nu își asumă nici o responsabilita‐ te și nu oferă service sau garanții în ceea ce privește aceste baterii.

În cazul versiunilor vechi de rmware/ software sunt posibile incompatibilități între invertor și baterie. În acest caz trebuie efectuați următorii pași:

Actualizarea software-ului bateriei - vezi documentația bateriei.

Actualizarea rmware-ului invertorului - vezi Actualizare la pagina 106.

Înainte de instalare și punere în funcțiune citiți prezentul document precum și II ale bateriei producătorului extern. Documentația este e alăturată bateriei producăto‐ rului extern sau poate  procurată de la acesta sau de la partenerii săi de service

Toate documentele aferente invertorului sunt disponibile la următoarea adresă:

https://www.fronius.com/en/solar-energy/installers-partners/service-support/techsupport

Fronius Reserva

BYD Battery-Box Premium

Fronius Reserva 6,3 9,5 12,6 15,8

Număr module de baterie 2 3 4 5

Fronius Symo GEN24

FRONIUS SYMO GEN24 Plus

Funcționare în paralel cu baterie

Asistență baterie disponibilă opțional. Se pot combina maximum 4 baterii cu capacitate identică.

BYD Battery-Box Premium HVS 5,1 7,7 10,2

12,8

Număr module de baterie 2 3 4 5

Fronius Symo GEN24

FRONIUS SYMO GEN24 Plus

)

Funcționare în paralel cu baterie

BYD Battery-Box Premium HVM 8,3 11,0 13,8 16,6 19,3 22,1

Număr module de baterie 3 4 5 6 7 8

Fronius Symo GEN24

Page 31

BYD Battery-Box Premium HVM 8,3 11,0 13,8 16,6 19,3 22,1

FRONIUS SYMO GEN24 Plus

Funcționare în paralel cu baterie

Neomologat și necerticat pentru Italia. Asistență baterie disponibilă opțional. Se pot combina maximum 3 baterii cu capacitate identică. La BYD Battery-

Box Premium HVM 22.1 se pot combina maximum 2 baterii. Neomologat și necerticat pentru Italia.

IMPORTANT! Pentru o funcționare sigură cu un BYD Battery-Box Premium HVM este obligatorie întotdeauna respectarea succesiunii de cuplare de mai jos pentru sis‐ tem.

Conectați bateria.

LG FLEX

Asigurați-vă că separatorul DC are poziția întrerupătorului „Pornit”. Conec‐ tați disjunctorul de protecție.

LG FLEX 8,6 12,9 17,2

Număr module de baterie 2 3 4 Fronius Symo GEN24*

Page 32

LG FLEX 8,6 12,9 17,2

FRONIUS SYMO GEN24 Plus

* Asistență baterie disponibilă opțional.

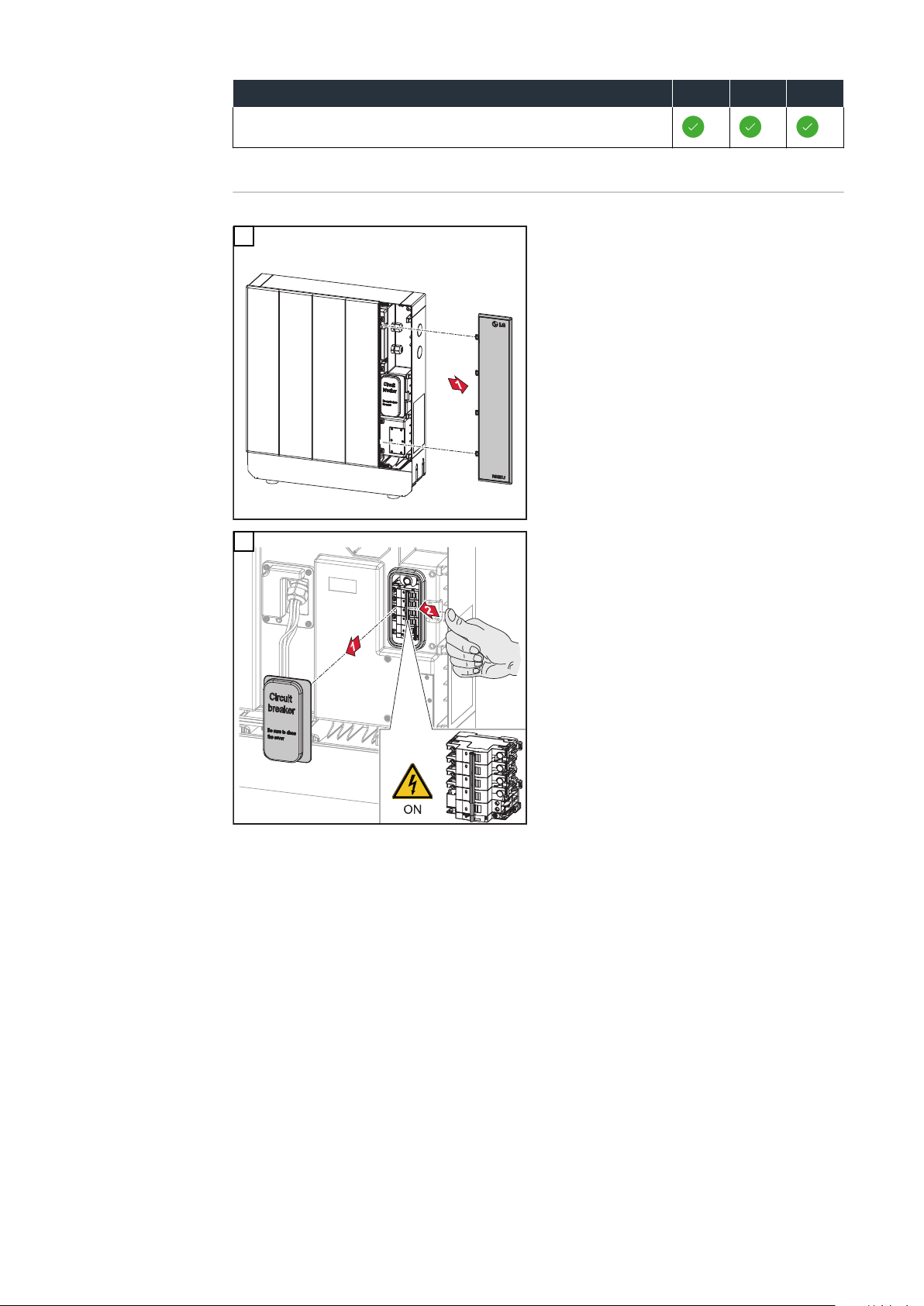

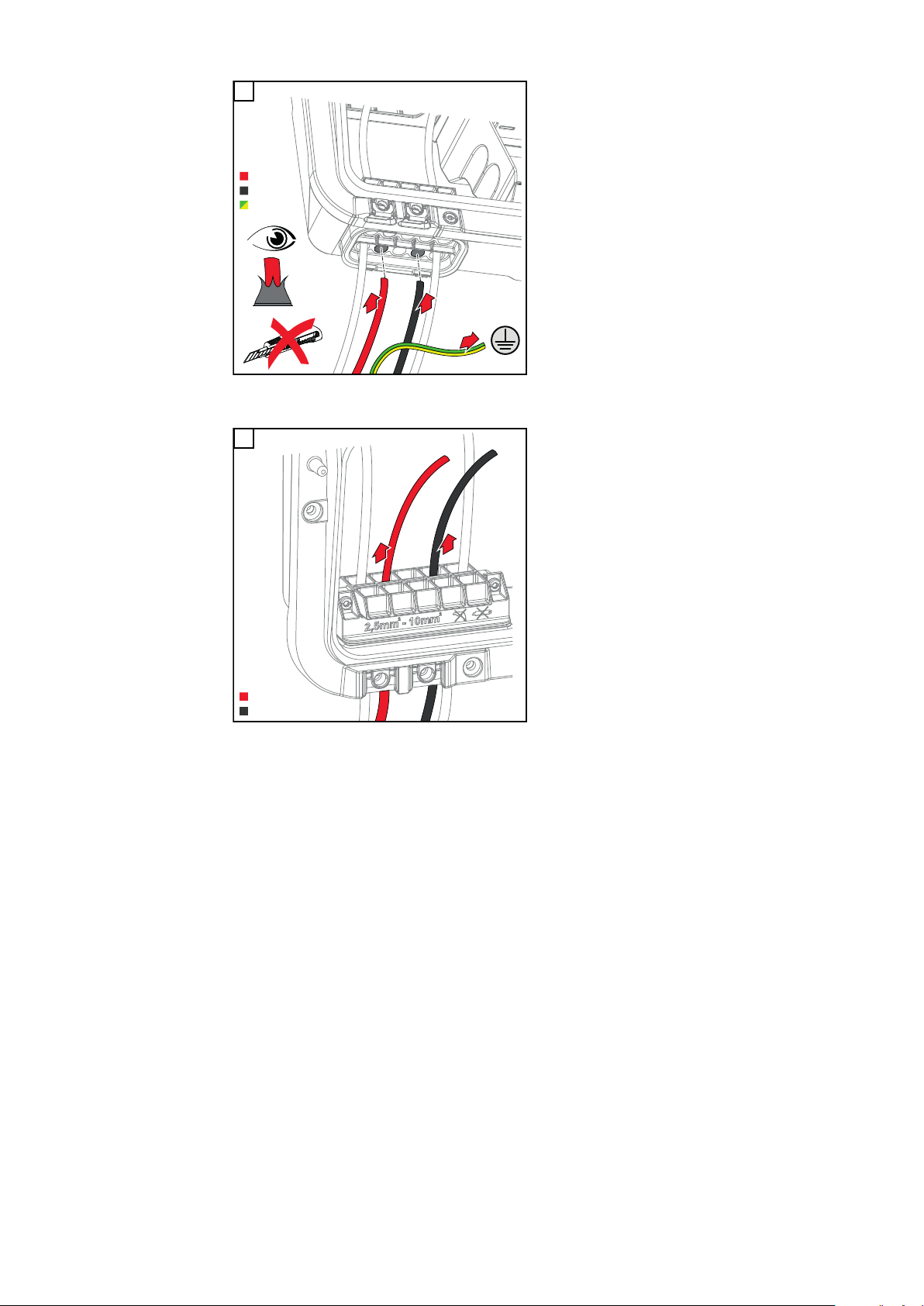

Conectarea bateriei

Trageți capacul spre dreapta.

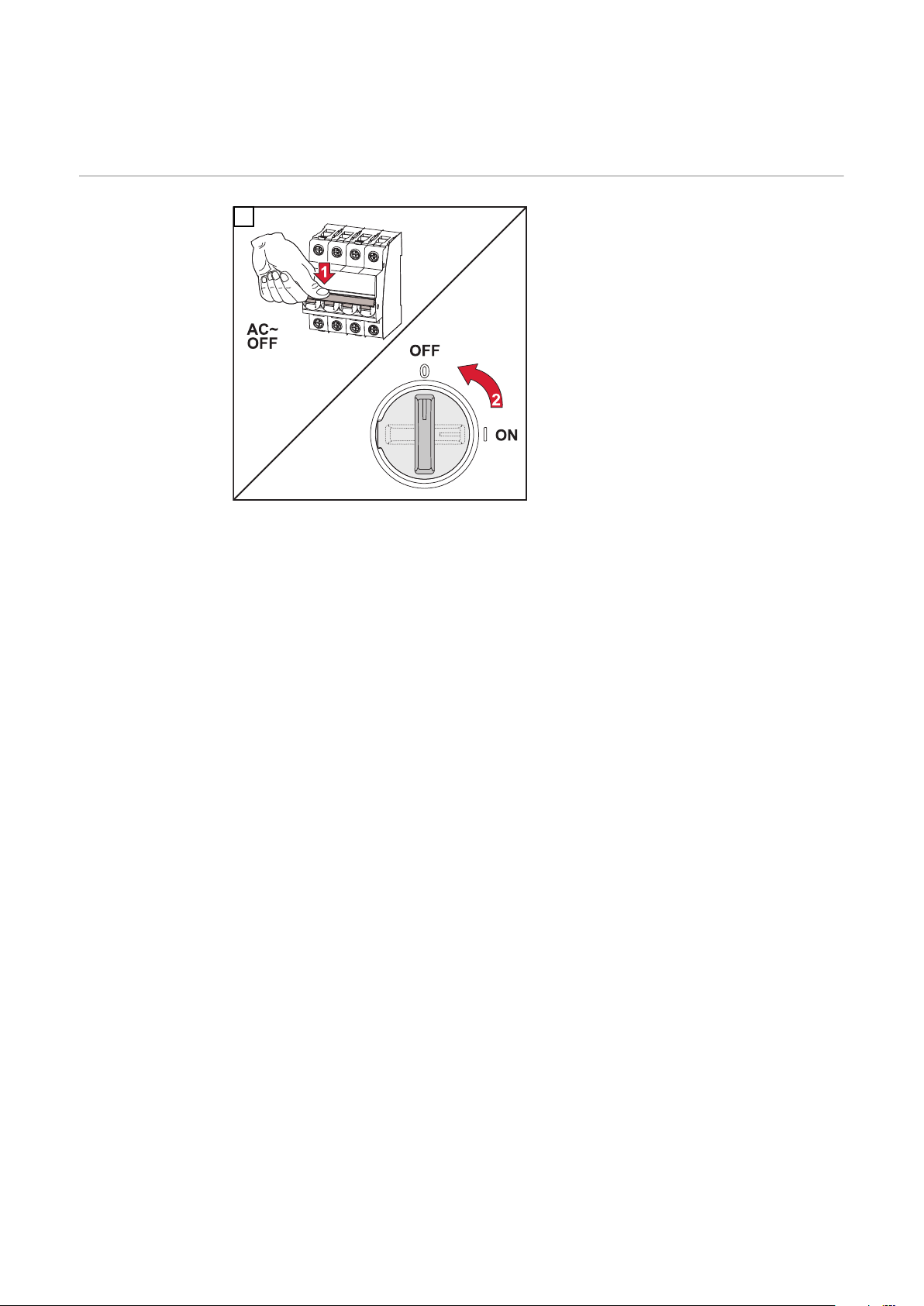

Trageți în față capacul separatorului DC. Plasați întrerupătorul separatorului DC în poziția „Pornit”.

Pentru asamblarea bateriei efectuați în ordine inversă pașii indicați anterior.

Page 33

Pornire manuală a sistemului

Condiție prelimi‐ nară

Noticare la opri‐ rea sistemului

Pornire manuală a bateriei după oprirea sistemului

Pornirea funcționării cu cu‐ rent de avarie după oprirea sis‐ temului

Nu este disponibilă energie de la modulele solare sau din rețeaua publică. Dacă nu este posibilă funcționarea pe generatorul de rezervă, respectiv funcționarea pe ba‐ terie (de exemplu protecție împotriva descărcării profunde a bateriei), invertorul și bateria se opresc.

Mesajele de stare referitoare la starea inactivă a bateriei sunt aşate pe interfațautilizator a invertorului. O noticare prin e-mail poate  activată în Fronius So‐ lar.web.

Imediat ce energia este din nou disponibilă, invertorul începe să funcționeze auto‐ mat, dar bateria trebuie totuși pornită manual. Pentru aceasta trebuie respectată succesiunea de pornire de mai jos, (vezi capitolul Baterii corespunzătoare la pagina

30).

Pentru pornirea funcționării cu curent de avarie, invertorul are nevoie de energie din baterie. Aceasta se face manual la nivelul bateriei; mai multe informații despre alimentarea cu energie pentru repornirea invertorului prin intermediul bateriei găsiți în MU-ul producătorului bateriei.

Page 34

Elemente de operare şi racorduri

Zona de racorda‐ re

(1) Bornă de racordare Push-in cu 2 x 4 poli DC (2) Bornă de racordare Push-in WSD (Wired Shut Down) (3) Borne de racordare Push-in pentru domeniul comunicării de date (Modbus,

intrări și ieșiri digitale) (4) Bornă de racordare Push-in cu 3 poli pentru PV Point (OP) (5) Bornă de racordare Push-in cu 5 poli AC (6) Trecere cablu/dispozitiv anti-tracțiune AC (7) Bornă de racordare electrozi de împământare cu 6 poli (8) Trecere cablu/dispozitiv detensionare domeniul comunicării de date (9) Element de separare zonă de racordare

Page 35

(10) 10 x trecere cablu DC (11) Trecere cablu opțională (M16) (12) Trecere cablu opțională (M16 - M20) (13) Trecere cablu opțională (M16 - M32) (14) Trecere cablu opțională (M16 - M25)

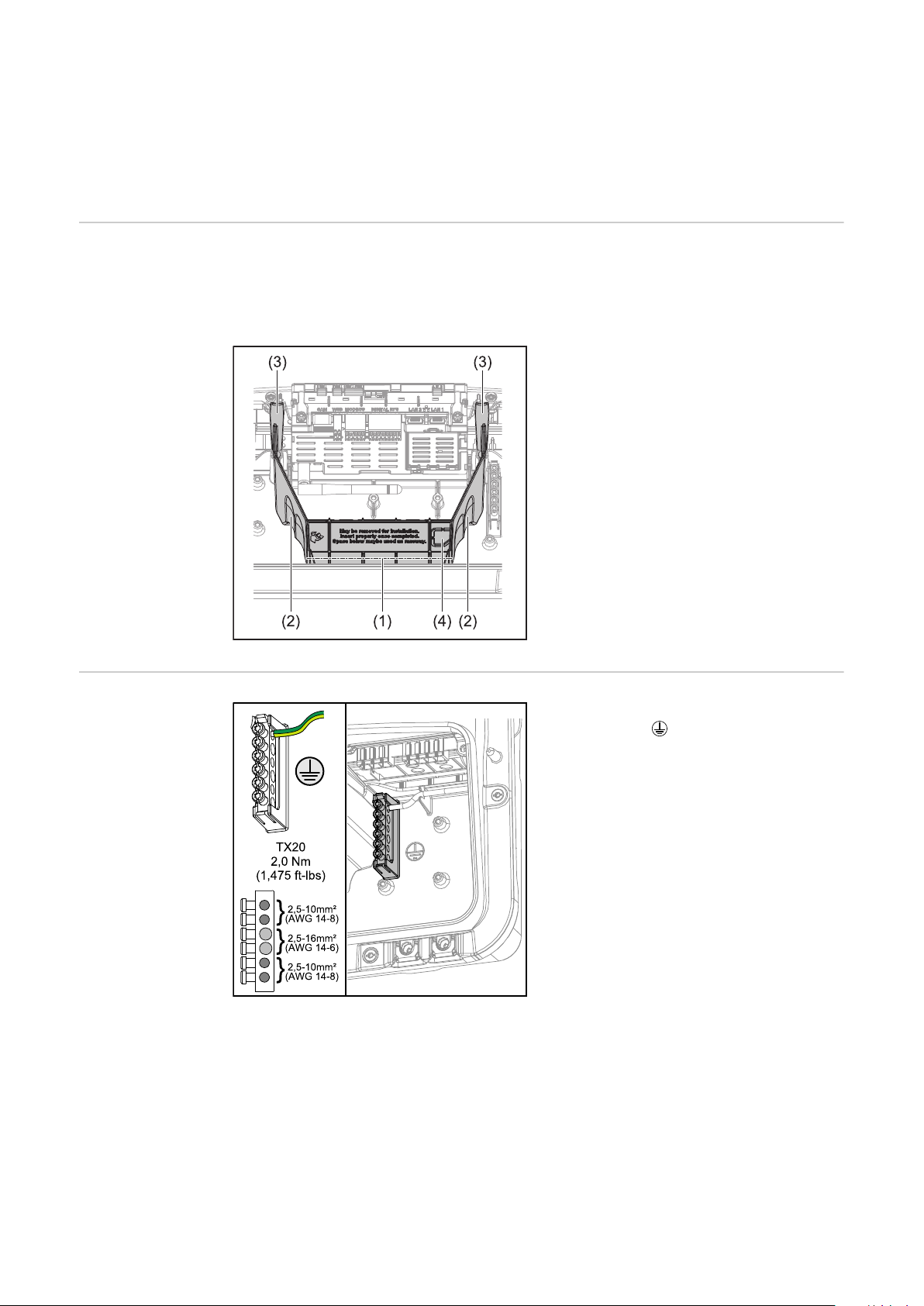

Element de sepa‐ rare a zonei de ra‐ cordare

Cu ajutorul elementului de separare a zonei de racordare cablurile conductoare de înaltă tensiune (DC și c.a.) sunt separate de cablurile de semnal. Pentru o mai bună accesare a zonei de racordare, elementul de separare poate  extras la efectuarea operațiunii de racordare, după care trebuie reintrodus.

(1) Canal de cablu integrat (2) Adâncituri pentru extragerea ele‐

mentului de separare a zonei de

racordare (3) Cleme pentru blocare/deblocare (4) Punct teoretic de rupere pentru

racordul Datcom

Prin canalul de cablu integrat (1) este posibilă pozarea cablurilor dintr-o zonă a invertorului în alta. Acest lucru permi‐ te o instalare simplă a mai multor inver‐ toare unele lângă altele.

Bornă de racorda‐ re electrozi de împământare

Bornă de racordare pentru electrozi de împământare oferă posibilitatea de a

împământa și alte componente, ca de ex.:

Cablu AC

Suport modul

Țăruș de împământare

Page 36

Separator DC Separatul DC prezintă 3 poziții ale între‐

rupătorului: (1) Blocat/Oprit (rotire spre stânga)

(2) Oprit (3) Pornit

IMPORTANT! în pozițiile (1) și (3) ale întrerupătorului invertorul poate  asigurat cu un lacăt uzual contra conectării/deconectării. În acest sens trebuie respectate prevederi‐ le valabile la nivel național.

Zonă pentru co‐ municarea de da‐ te

LED funcționare

WSD (Wired Shut Down) Switch Deneşte invertorul ca aparat primar

Modbus 0 (MB0) Switch Conectează/deconectează rezistența

Modbus 1 (MB1) Switch Conectează/deconectează rezistența

Indică starea de funcționare a inverto‐ rului.

WSD sau ca dispozitiv slave WSD.

Poziția 1: Aparat primar WSD Poziția 0: Aparat secundar WSD

terminală pentru Modbus 0 (MB0).

Poziția 1: Rezistență terminală conec‐ tată (setare standard) Poziția 0: rezistență terminală deconec‐ tată

terminală pentru Modbus 1 (MB1).

Poziția 1: Rezistență terminală conec‐ tată (setare standard) Poziția 0: rezistență terminală deconec‐ tată

Page 37

Senzor optic

Standby

Uncritical Error (flashing)

Critical Error

Network Error

WPS active

Connecting (flashing)

Connected

1x WLAN access point 2x WPS 3-6 sec. Quit Service Message

Pentru operarea invertorului. Vezi capi‐ tolul Funcțiile butoanelor și aşare sta‐

re LED la pagina 37.

LED comunicare

Indică starea conexiunii invertorului.

LAN 1 Racord Ethernet pentru comunicare de

date (de ex. router WLAN, rețea locală sau pentru punere în funcţiune cu un laptop vezi capitolul Instalare cu brow‐

ser-ul de la pagina 85).

LAN 2 Rezervat pentru funcții viitoare. Folosiți

numai LAN 1, pentru a evita deranja‐ mente în funcționare.

Bornă de racordare I/Os Bornă de racordare Push-in pentru in‐

trări/ieșiri digitale. Vezi capitolul Ca‐

bluri admise pentru racordul pentru co‐ municații de date la pagina 56.

Notațiile (RG0, CL0, 1/5, 2/6, 3/7, 4/8) se referă la funcția Demand Response Mo‐ de, vezi capitolul Demand Response

Modes (DRM) la pagina 94.

Bornă de racordare WSD Bornă de racordare Push-in pentru in‐

stalare WSD. Vezi capitolul WSD (Wired

Shut Down) la pagina 15.

Bornă de racordare Modbus Bornă de racordare Push-in pentru in‐

stalarea Modbus 0, Modbus 1, 12 V și GND (Ground).

Funcțiile butoane‐ lor și aşare stare LED

Prin borna de racordare Modbus se re‐ alizează legătura de date la componen‐ ta racordată. Intrările M0 și M1 pot  alese liber. Max. 4 participanți Modbus per intrare vezi capitolul Participant

Modbus pe pagina 78.

Prin intermediul LED-ului de funcționare este indicată starea invertorului. În cazul unor de‐ fecțiuni trebuie efectuați pașii individuali indicați în aplicația Fronius Solar.start.

Senzorul optic este acționat prin atingerea cu degetul.

Prin intermediul LED-ului de co‐ municare este indicată starea conexiunii. Pentru realizarea conexiunii trebuie efectuați pașii individuali indicați în apli‐ cația Fronius Solar.start.

Page 38

Funcții senzor

Aşare stare LED

1x = se deschide punctul de acces WLAN (AP).

clipește albastru

2x = Wi-Fi Protected Setup (WPS) se activează.

clipește verde

3 secunde (max. 6 secunde) = mesajul de service este

conrmat.

clipește (rapid) alb

Invertorul funcționează fără defecțiuni.

luminează verde

Invertorul efectuează vericările de rețea impuse de normă, pentru regimul de alimentare.

clipește verde

Invertorul se aă în standby, nu lucrează (de ex. nu ali‐ mentează în rețea pe parcursul nopții) sau nu este con‐

gurat.

luminează galben

Invertorul aşează o stare necritică.

clipește galben

Invertorul aşează o stare critică iar procesul de alimenta‐ re în rețea nu are loc.

luminează roșu

Invertorul aşează o suprasarcină de alimentare de ur‐ gență.

clipește roșu

Conexiunea la rețea este realizată prin intermediul WPS. 2x = mod de căutare WPS.

clipește verde

Conexiunea la rețea este realizată prin intermediul WLAN AP.

1x = mod de căutare WLAN AP (30 minute activ).

clipește albastru

Conexiunea la rețea nu este congurată.

luminează galben

Page 39

Aşare stare LED

12 V DC

500 mA

V+ V+

GND

IO0

IO1

IN8

IN9

IN10

IN11

IN6

IN7

IO4

IO5

IO2

IO3

GND

(1)

12 V

USB

TYP A

5 V

IO4

V+

IO0

IO2

IN6

IN8

IN10IN11

IN9

IN7

IO5

IO3

IO1

GND

M0-

M0+

M1-

M1+

SHIELD

V+ V+

GND GND

V+

M0+

SHIELD

M1+

GND

M1-

SHIELD

M0-

GND

Se aşează o eroare de rețea, invertorul funcționează fără defecțiuni.

luminează roșu

Conexiunea la rețea este activă.

luminează albastru

Invertorul efectuează o actualizare.

/ clipesc albastru

Există un mesaj de service.

luminează alb

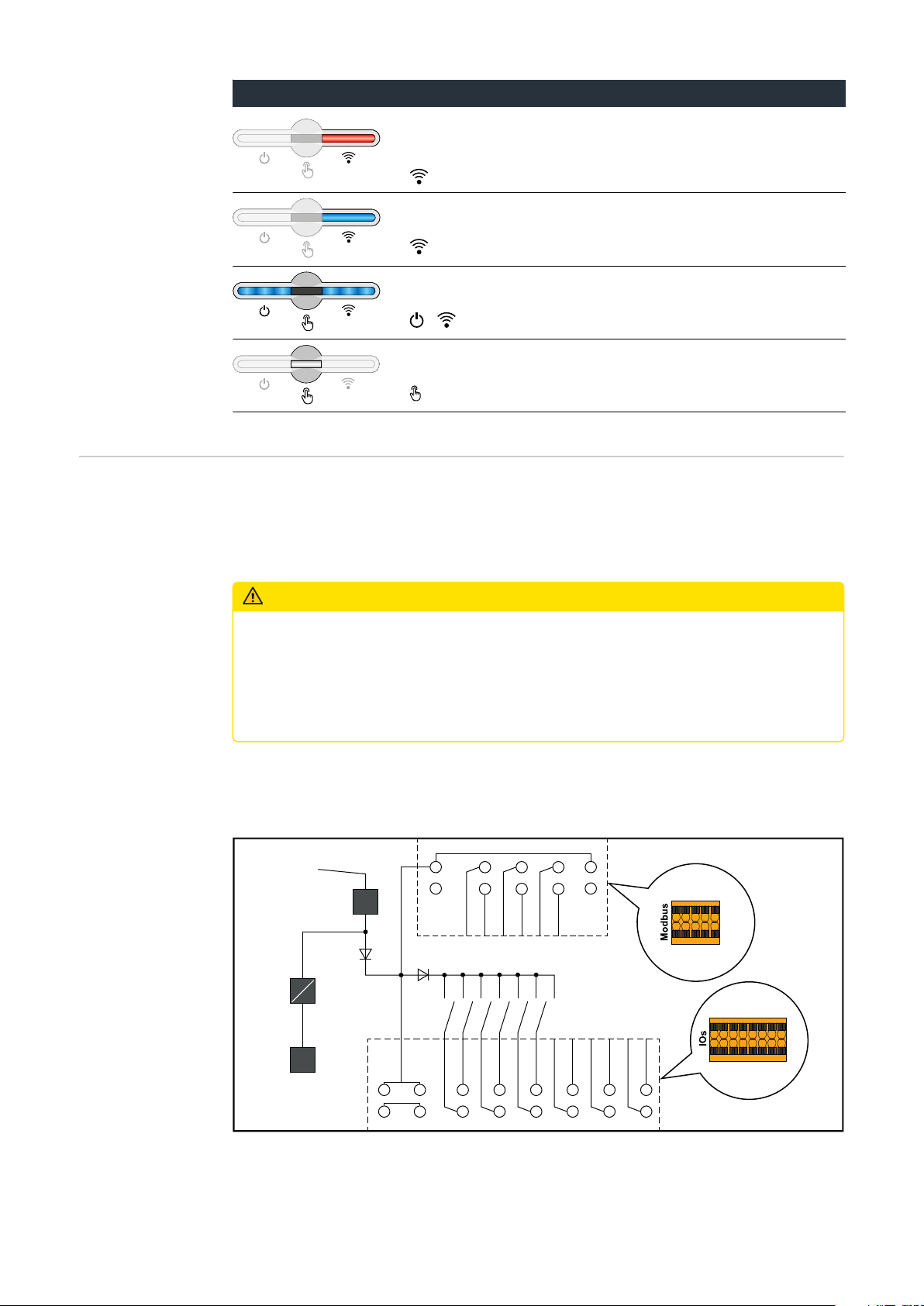

Interconectare in‐ ternă schematică a I/Os

La Pin V+ / GND există posibilitatea de a alimenta, cu un alimentator extern o ten‐ siune în intervalul de 12,5 - 24 V (+ max 20 %). Ieșirile IO 0 - 5 pot  operate apoi cu tensiunea externă alimentată. Per ieșire este permisă extragerea a maxim 1 A, în to‐ tal ind permis max. 3 A. Asigurarea trebuie să se facă extern.

ATENŢIE!

Pericol prin inversarea polilor la bornele de racordare prin conectarea necores‐ punzătoare a alimentatoarelor externe. Urmările pot  pagube materiale grave la invertor.

Vericaţi polaritatea alimentatorului extern cu un aparat de măsură adecvat

▶

înainte de conectare. Conectați cablurile la ieșirile V+/GND cu polaritatea corectă.

▶

IMPORTANT!! La depășirea puterii totale (6 W) invertorul oprește întreaga alimentare cu tensiune externă.

(1) Limitare curent

Page 40

Page 41

Variantă de curent de avarie - PV Po‐

int (OP)

Page 42

Page 43

Generalităţi

Explicație - PV Po‐ int/PV Point Com‐ fort

IMPORTANT! Dacă sunt disponibile mai multe variante de generatoare de rezervă, trebuie să aveți în vedere că se poate instala și congura o singură variantă de generator de rezervă.

În principiu invertorul poate pune la dispoziție 220 ‑ 240 V la PV Point/PV Point Com‐ fort. În timpul punerii în funcțiune trebuie realizată o congurare corespunzătoare.

La o tensiune de ieșire de 220 ‑ 240 V este disponibil un curent continuu CA de max. 13 A.

Exemplu: 220 V *13 A = 2860 W 230 V *13 A = max. 3 kW

În modul de generator de rezervă unele aparate electrice nu pot funcționa corect din cauza valorilor prea mari ale curentului de pornire (de exemplu frigidere sau congelatoare). Se recomandă deconectarea consumatorilor care nu sunt absolut necesari în timpul regimului de funcționare cu generator de rezervă. Capacitatea de prelucrare a suprasarcinii 35 % este posibilă pentru o durată de 5 secunde, în funcție de capacitatea momentană a modulelor solare și/sau a bateriei.

Comutarea din regimul cuplat la rețea în modul de funcționare ca generator de re‐ zervă are loc cu o scurtă întrerupere. Din acest motiv, funcția de generator de re‐ zervă nu poate  utilizată ca sursă de alimentare cu energie electrică neîntrerupti‐ bilă, de ex. pentru un computer.

Dacă în modul de funcționare ca generator de rezervă nu există energie disponibilă de la baterie sau de la modulele solare, acest regim de funcționare este încheiat automat. Dacă este din nou disponibilă sucientă energie de la modulele solare, modul de funcționare generator de rezervă repornește automat.

În cazul unui consum prea ridicat modul de funcționare generator de rezervă este întrerupt iar pe aşajul de stare LED al invertorului este aşat mesajul de stare „Su‐ prasarcină generator de rezervă” (vezi capitolul Funcțiile butoanelor și aşare stare

LED la pagina 37). Trebuie respectată puterea maximă în mod de funcționare gene‐

rator de rezervă specicată în Datele tehnice.

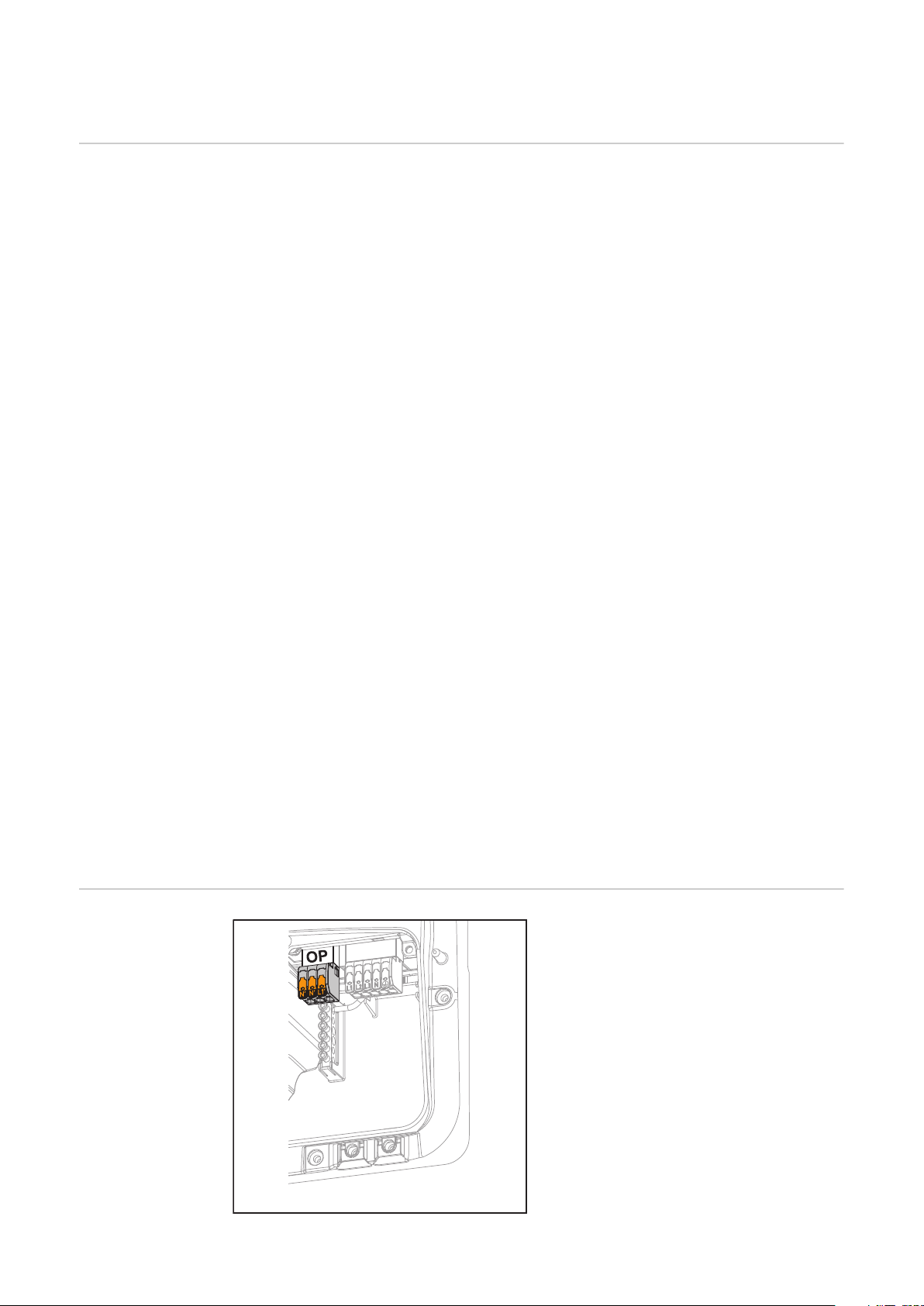

PV Point (OP) Prin intermediul PV Point, în cazul unei

pene în rețeaua publică pot  alimenta‐ te de la borna de racordare Opportunity Power (OP) aparatele electrice mono‑fa‐ zate cu o putere maximă de 3 kW, dacă este disponibilă sucientă putere în acest sens de la modulele solare sau de la o baterie opțională. La borna de ra‐ cordare OP nu există tensiune în modul de funcționare cuplat la rețea, ca urma‐ re sarcinile nu sunt alimentate continuu în acest mod de funcționare.

Page 44

IMPORTANT! Nu este posibilă o comutare a rețelei prin intermediul releelor.

Pentru instrucțiuni de instalare vezi capitolul Racordarea curent de avarie - PV Point

(OP) la pagina 73.

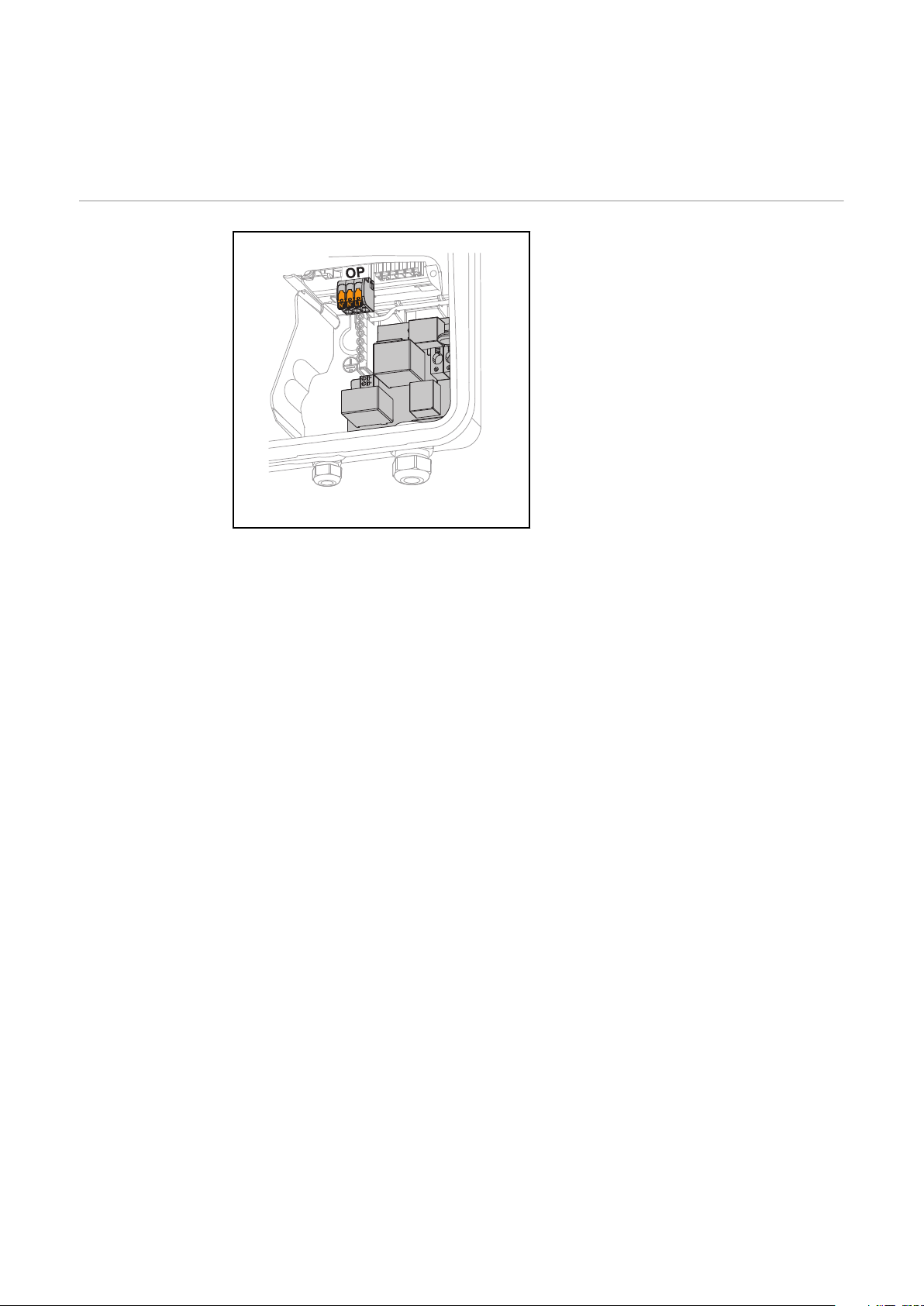

PV Point Comfort Cu PV Point Comfort sunt alimentate

continuu aparate electrice monofazate până la o putere maximă de 3 kW. Comutarea între regimul de funcționare în rețea și funcționarea ca generator de rezervă se realizează automat. În caz de pană a rețelei publice sau a invertorului, sarcinile la PV Point Comfort sunt ali‐ mentate continuu. După ce rețeaua pu‐ blică este din nou disponibilă și se ga‐ rantează stabilitatea, PV Point Comfort pornește în regimul cuplat la rețea, iar funcționarea ca generator de rezervă este oprită.

IMPORTANT! Pentru funcționarea ca generator de rezervă există putere sucientă a modulelor solare sau a unei baterii. PV Point Comfort nu este disponibil în Australia și Noua Zeelandă.

Pentru informații suplimentare și instrucțiuni de instalare vezi capitolul PV Point

Comfort la pagina 150.

Page 45

Instalare

Page 46

Page 47

Generalităţi

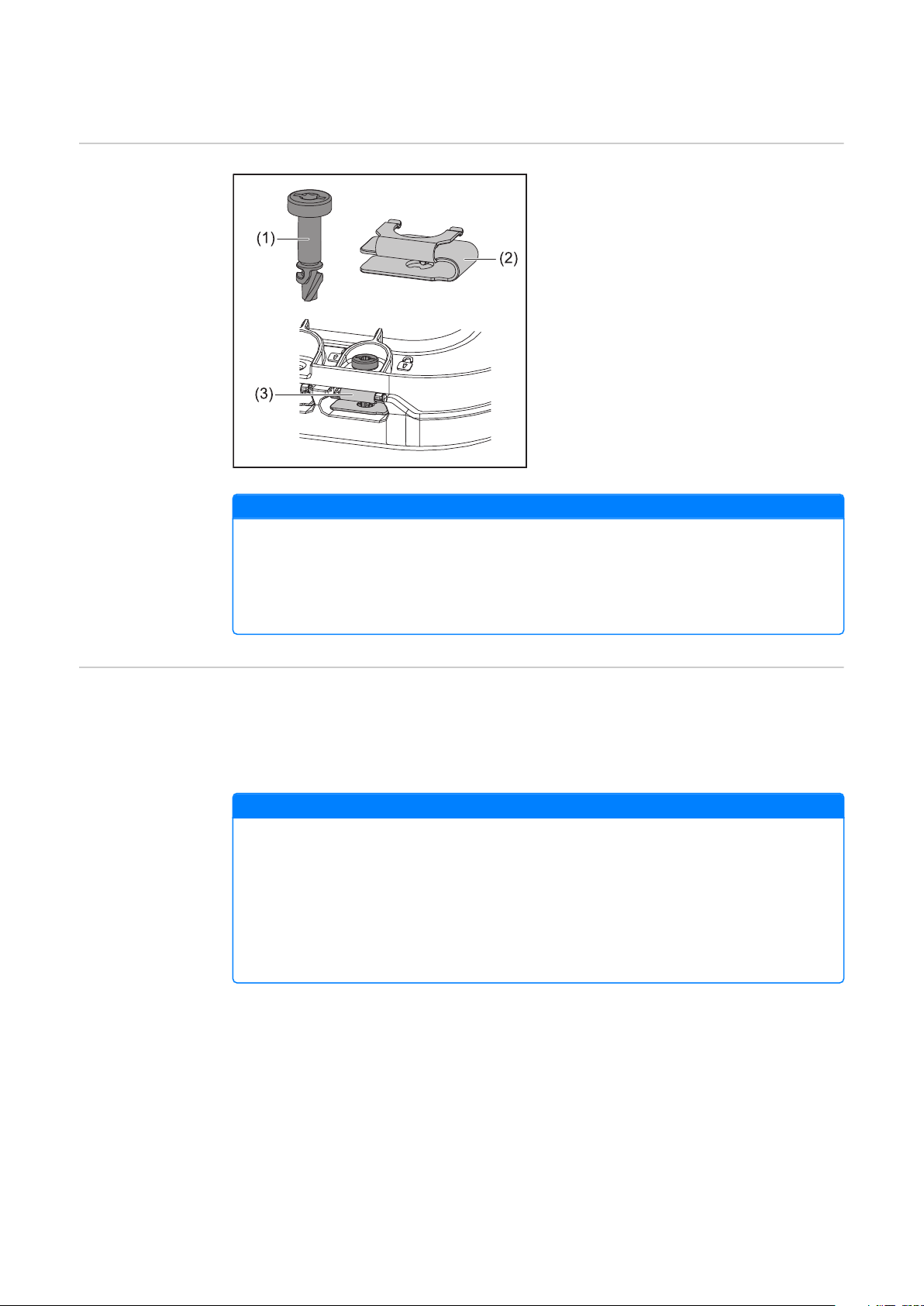

Sistem cu închide‐ re rapidă

Pentru montarea capacului zonei de ra‐ cordare, precum și a capacului frontal, se utilizează un sistem cu închidere ra‐ pidă (3). Deschiderea și închiderea siste‐ mului se realizează cu o jumătate de ro‐ tație (180°) a șurubului cu siguranță contra pierderii (1) în resortul de închi‐ dere rapidă (2).

Sistemul nu este inuenţat de cuplu.

REMARCĂ!

Risc din cauza utilizării unei bormașini. Urmarea o poate reprezenta distrugerea sistemului cu închidere rapidă din cauza unui cuplu excesiv.

Utilizați o șurubelniță (TX20).

▶

Nu rotiți șuruburile mai mult de 180°.

▶

Compatibilitatea componentelor de sistem

Toate componentele montate în instalația fotovoltaică trebuie să e compatibile și să prezinte posibilitățile de congurare necesare. Componentele montate nu au vo‐ ie să limiteze sau să inuenţeze negativ modul de funcționare al instalației fotovol‐ taice.

REMARCĂ!

Risc din cauza componentelor incompatibile și/sau limitat compatibile din insta‐ lația fotovoltaică. Componentele incompatibile pot limita și/sau inuenţa negativ exploatarea și/sau funcțiile instalației fotovoltaice.

Montați în instalația fotovoltaică numai componente recomandate de pro‐

▶

ducător. Înainte de instalare, claricaţi cu producătorul compatibilitatea componente‐

▶

lor care nu sunt recomandate în mod explicit.

Page 48

Alegerea locaţiei şi a poziţiei de montaj

≥ 200 mm

(≥ 7.87 inch)

≥ 200 mm

(≥ 7.87 inch)

≥ 440 mm (≥ 17.32 inch)

≥ 250 mm

(≥ 9.84 inch)

≥ 225 mm

(≥ 8.86 inch)

≥ 270 mm (≥ 10.63 inch)

≥ 150 mm (≥ 5.91 inch)

≥ 100 mm (≥ 3.94 inch)

-25°C - +60°C 0 - 100%

Alegerea locației invertorului

La alegerea locației pentru invertor respectați următoarele criterii:

Instalarea doar pe suport stabil, nein‐

amabil.

Temperaturi ambientale maxime:

-25 °C - +60 °C Umiditate relativă a aerului:

0 - 100 % În cazul montării invertorului într-un

dulap de comandă sau într-un spațiu închis similar, asigurați evacuarea su‐ cientă a căldurii prin ventilare forțată.

Informații detaliate despre dimensiu‐ nile invertorului se găsesc în capitolul

Dimensiunile invertorului de la pagina

197.

La montarea invertorului pe pereții exteriori ai grajdurilor de animale, trebuie păstrată o distanță minimă de 2 m în toate direcțiile de la invertor către deschide‐ rile de aerisire și cele ale clădirii.

Pentru montaj sunt admise următoarele suprafețe:

montaj pe perete (pereți din tablă ondulată [șine de montaj], pereți de cărămidă, pereți de beton sau alte suprafețe cu o capacitate portantă su‐ cientă și neinamabile)

stâlp sau grindă (montaj cu ajutorul șinelor de montaj, în spatele modulelor fotovoltaice, direct pe suportul modulului fotovoltaic)

Acoperișuri plate (dacă este vorba despre un acoperiș hidroizolat cu folie trebuie avut în vedere ca aceasta să corespundă cerințelor privind protecția împotriva incendiilor și, în consecință, să nu e ușor inamabilă. Trebuie res‐ pectate prevederile naționale.)

Acoperișuri pentru parcări (fără instalare deasupra capului)

Invertorul este adecvat pentru montajul în spații interioare.

Invertorul este adecvat pentru montajul în spații exterioare.

Datorită IP 66, invertorul este rezistent la jeturile de apă, din toate direcțiile, putând  utilizat și în medii umede.

Pentru a reduce la minimum încălzirea invertorului, este interzisă expunerea acestuia la radiațiile directe ale soarelui.

Page 49

Montați invertorul într-o poziție protejată, de ex. sub modulele so‐ lare sau sub o streașină.

Invertorul nu poate  montat și exploatat la o altitudine de peste 4 000 m.

Este interzisă montarea invertorului:

într-o zonă în care există amoniac, vapori iritanți, acizi sau săruri (de ex. locuri de depozitare a îngrășămintelor, deschi‐ deri de aerisire ale grajdurilor, instalații chimice, tăbăcării)

Din cauza generării de zgomot în anumite stări de funcționare, es‐ te interzis montajul invertorului în imediata vecinătate a spațiilor de locuit.

Este interzisă montarea invertorului în:

spații cu pericol de accidentare sporit cauzat de animale do‐ mestice (cai, vaci, oi, porci)

grajduri și anexe adiacente

depozite și spații de stocare pentru paie, fân, furaje tocate, nutrețuri concentrate, îngrășăminte

Alegerea locaţiei bateriilor altor producători

În principiu invertorul este etanș la praf (IP 66). În zonele cu acu‐ mulări intense de praf este posibil să apară acumulări de praf pe suprafețele de răcire și să afecteze astfel randamentul termic. În acest caz este necesară o curățare regulată, vezi capitolul Exploa‐

tarea în medii cu degajare puternică de praf la pagina 163. Din

acest motiv nu se recomandă montarea în spații și medii cu depu‐ neri intense de praf.

Este interzisă montarea invertorului în:

sere

depozite și spații de prelucrare pentru fructe, legume și pro‐ duse viticole

spații pentru prepararea boabelor, a nutrețului verde și fura‐ jelor

IMPORTANT! Pentru locaţia adecvată a bateriilor altor producători trebuie consultate documente‐ le producătorului.

Page 50

Montarea inverto‐ rului

Invertorul este adecvat pentru montajul în poziție verticală pe un perete vertical sau pe o coloană.

Invertorul este adecvat pentru o poziție de montaj orizontală.

Invertorul este adecvat pentru montajul pe o suprafață înclinată.

Nu montați invertorul pe o suprafață înclinată cu racordurile orientate în sus.

Nu montați invertorul în poziție înclinată pe un perete vertical sau pe o coloană.

Nu montați invertorul în poziție orizontală pe un perete vertical sau pe o coloană.

Nu montați invertorul cu racordurile orientate în sus, pe un perete vertical sau pe o coloană.

Nu montați invertorul în consolă, cu racordurile orientate în sus.

Page 51

Nu montați invertorul în consolă, cu racordurile orientate în jos.

Nu montați invertorul pe tavan.

Page 52

Montarea suportului de montaj şi suspendarea in‐ vertorului

Alegerea materia‐ lului de xare

Structura supor‐ tului de montaj

În funcție de suprafața suport utilizați materialele de xare corespunzătoare și res‐ pectați recomandările privind dimensiunile șuruburilor pentru suportul de montaj. Montorul este responsabil pentru alegerea corectă a materialului de xare.

Suportul de montaj (imagine simpli‐

cată) servește totodată și ca șablon.

Oriciile existente în suportul de montaj

sunt prevăzute pentru șuruburi cu dia‐ metrul letului de 6 - 8 mm (0.24 - 0.32 inch).

Iregularitățile suprafeței de montaj (de ex. tencuială cu granulație mare) sunt compensate în foarte mare măsură de suportul de montaj.

Nu deformați su‐ portul de montaj

Montarea supor‐ tului de montaj pe un perete

REMARCĂ!

La montarea suportului de montaj pe perete sau pe o coloană aveți grijă ca aces‐ ta să nu se deformeze. Un suport de montaj deformat poate afecta agățarea/bascularea invertorului.

IMPORTANT! La montarea suportului de montaj ţi atenţi ca acesta să e montat cu săgeata di‐ recţionată în sus.

1 2

Page 53

Montarea supor‐ tului de montaj pe un stâlp sau o grindă

Montarea supor‐ tului de montaj pe şine de montaj

La montarea invertorului pe un pilon sau pe o grindă, Fronius recomandă se‐ tul de xare „Pole clamp“ (nr. comandă SZ 2584.000) produs de rma Rittal Gm‐ bH.

Cu setul „Pole clamp“ sunt acoperite următoarele dimensiuni:

stâlp sau grindă unghiulară cu o lungime a laturii de 50 - 150 mm (1.97 - 5.91 inch)

stâlp sau grindă rotundă cu un dia‐ metru de 40 - 190 mm (1.57 - 7.48 inch)

IMPORTANT! Suportul de montaj trebuie xat în cel puţin patru puncte.

Page 54

Suspendarea in‐ vertorului pe su‐ portul de montaj

Pe laterala invertorului se aă mânere integrate care ușurează ridicarea/ suspendarea.

Agățați de sus invertorul în suportul de montaj. Racordurile trebuie să e di‐ recționate în jos.

Presați zona inferioară a invertorului în clemele de blocare până când invertorul se blochează pe ambele laturi cu un clic audibil.

Asigurați poziția corectă a invertorului pe ambele laturi.

Page 55

Condiții preliminare pentru racordarea invertorului

Diverse tipuri de cabluri

Sârmă subțire

cu manșoane

de protecție

de capăt de

sârmă, şi

ieșire în afară

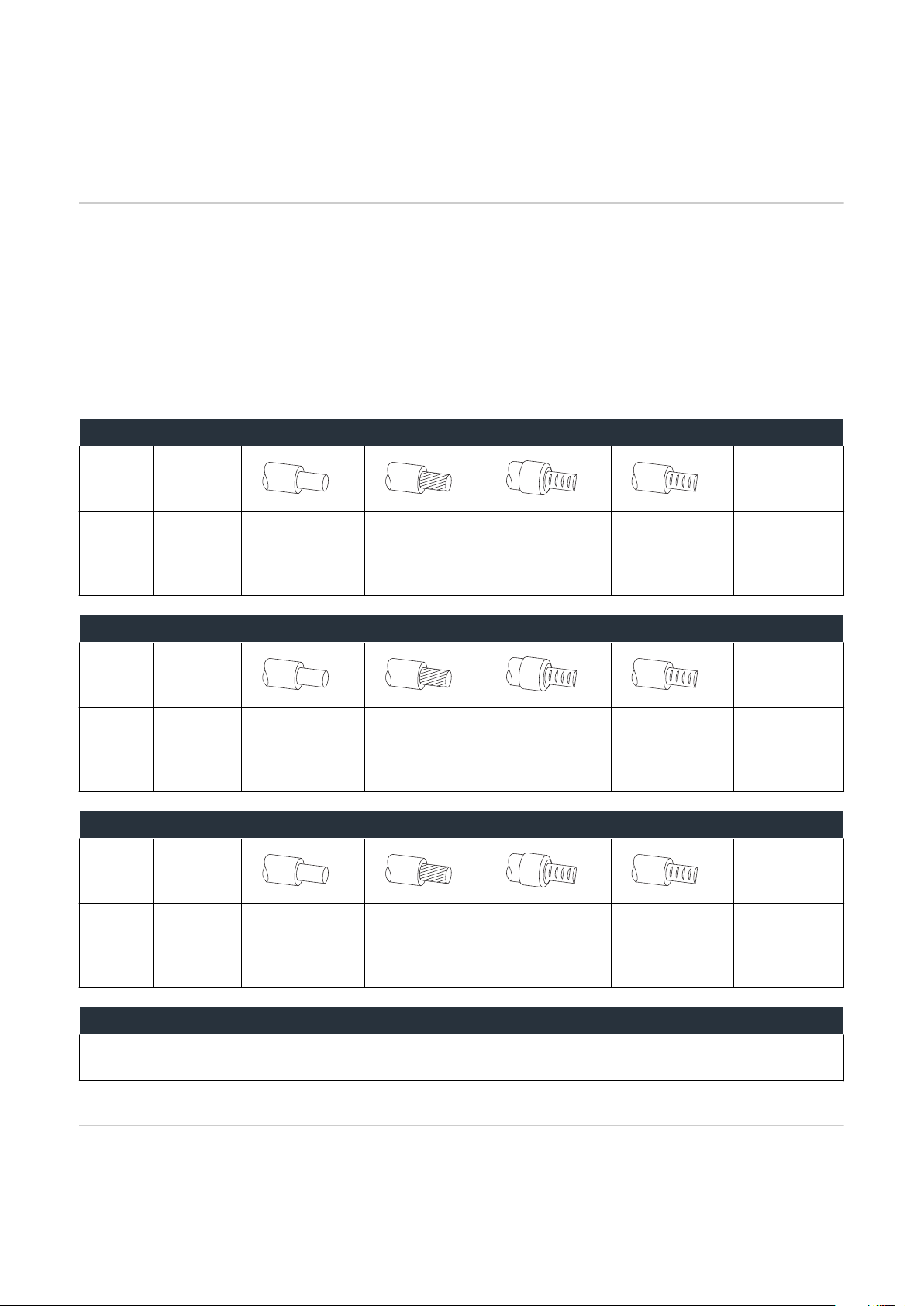

Cabluri admise pentru conexiu‐

Monolar Multilar Sârmă subțire

La bornele de racordare ale invertorului se pot conecta conductori de cupru rotunzi, conform descrierii de mai jos.

nea electrică

Racorduri AC cu bornă de racordare Push-in* Alegeți secțiuni sucient de mari ale cablurilor, în funcție de puterea efectivă a aparatelor!

Număr poli

1,5 - 10 mm

1,5 - 6 mm

Sârmă subțire

cu manșoane

de protecție

de capăt de sârmă, fără

ieșire în afară

1,5 - 6 mm

Racorduri AC generator de rezervă cu bornă de racordare Push-in* Alegeți secțiuni sucient de mari ale cablurilor, în funcție de puterea efectivă a aparatelor!

Număr poli

1,5 - 10 mm

1,5 - 6 mm

Racorduri fotovoltaice/baterie cu bornă de racordare Push-in** Alegeți secțiuni sucient de mari ale cablurilor, în funcție de puterea efectivă a aparatelor!

Număr poli

2 x 4

4 - 10 mm

4 - 6 mm

Bornă de racordare electrozi de împământare Alegeți secțiuni sucient de mari ale cablurilor, în funcție de puterea efectivă a aparatelor!

Număr poli

1,5 - 16 mm

1,5 - 10 mm

1,5 - 16 mm

1,5 - 10 mm

1,5 - 16 mm

1,5 - 10 mm

1,5 - 16 mm

1,5 - 10 mm

1,5 - 6 mm

4 - 6 mm

1,5 - 16 mm

1,5 - 10 mm

* În conformitate cu norma pentru produse IEC 62109, la secțiuni ale fazei

≤16 mm² conductorul de protecție trebuie să corespundă secțiunii fazei, la secțiuni ale fazei >16 mm² trebuie să măsoare min. 16 mm².

Page 56

La o secțiune a conductorului de 1,5 mm2 lungimea maximă admisă a con‐ ductorului este de 100 m.

** Secțiunea cablului se va dimensiona corespunzător, în funcție de situația de

instalare, precum și de specicaţiile producătorului bateriei.

Cabluri admise pentru racordul pentru comuni‐ cații de date

La bornele de racordare ale invertorului pot  racordate cabluri având următoarea structură:

Cupru: rotund, monolar

Cupru: rotund, sârmă subțire

IMPORTANT! Conectați conductorii monolari cu manșoane de protecție de capăt de sârmă co‐ respunzătoare, atunci când sunt racordate mai mulți conductori monolari la o in‐ trare a bornelor de racordare Push-in.

Racorduri WSD cu bornă de racordare Push-in

Dis‐

tanță

100 m

109 yd

Lungime

de dezi‐

zolare

10 mm

0,39 inch

0,14 - 1,5 mm

AWG 26 - 16

0,14 - 1,5 mm

AWG 26 - 16

Racorduri Modbus cu bornă de racordare Push-in

Dis‐

tanță

Lungime

de dezi‐

zolare

0,14 - 1 mm

AWG 26 - 18

0,14 - 1,5 mm

AWG 26 - 16

Recomanda‐

re cablu

min. CAT 5

UTP (Un‐

shielded

Twisted Pair)

Recomanda‐

re cablu

min. CAT 5

300 m

328 yd

10 mm

0,39 inch

0,14 - 1,5 mm

AWG 26 - 16

0,14 - 1,5 mm

AWG 26 - 16

0,14 - 1 mm

AWG 26 - 18

0,14 - 1,5 mm

AWG 26 - 16

STP (Shiel‐

ded Twisted

Pair)

Racorduri IO cu bornă de racordare Push-in

Dis‐

tanță

Lungime

de dezi‐

zolare

Recomanda‐

re cablu

Este posibil 30 m 32 yd

10 mm

0,39 inch

0,14 - 1,5 mm

AWG 26 - 16

0,14 - 1,5 mm

AWG 26 - 16

0,14 - 1 mm

AWG 26 - 18

0,14 - 1,5 mm

AWG 26 - 16

un conduc‐

tor mono‐

lar

Racorduri LAN

Fronius recomandă minim un cablu CAT 5 STP (Shielded Twisted Pair) și o distanță maximă de 100 m (109 yd).

Diametrul cablu‐ lui AC

La presetupa de cablu echipată în serie M32 cu reducție: 7 - 15 mm

Page 57

La presetupa de cablu echipată în serie M32 fără reducție: 11 - 21 mm (la un diametru al cablului sub 11 mm forța de anti-tracțiune se reduce de la 100 N la max. 80 N)

La diametrele cablurilor mai mari de 21 mm presetupa de cablu M32 trebuie înlocu‐ ită cu o presetupă de cablu M32 cu zonă de strângere extinsă - Număr articol: 42,0407,0780 - dispozitiv anti-tracțiune M32x1,5 KB 18-25.

Diametrul cablu‐ lui DC

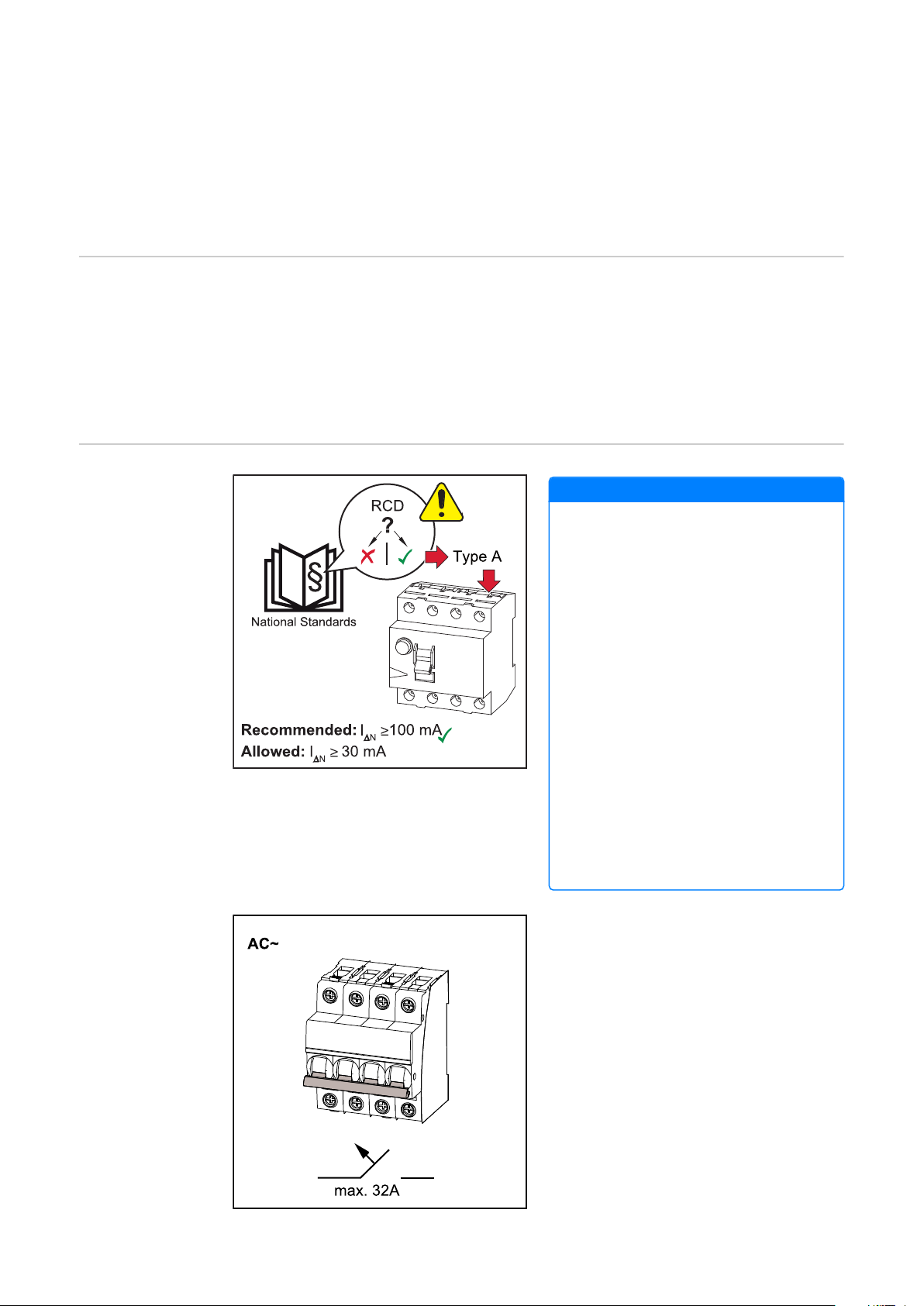

Siguranță ma‐ ximă pe partea de c.a.

Diametrul cablului pentru dispozitiv anti-tracțiune: max. 9 mm. Diametrul cablului pentru racord la borna de racordare Push-in: max. 6 mm

IMPORTANT! În cazul cablurilor cu izolație dublă cu diametru peste 6 mm este necesară îndepărtarea stratului de izolație exterior pentru racordarea la borna de racordare Push-in.

REMARCĂ!

Dispozițiile naționale ale operatorului de rețea sau alte condiții specice pot impune instalarea unui întrerupător de protecție împotriva curenților va‐ gabonzi în cablul de racordare AC. În general, pentru acest caz este su‐ cient un întrerupător de protecție împotriva curenților vagabonzi de tip A. În cazuri individuale și în funcție de condițiile locale specice pot inter‐ veni însă declanșări accidentale ale întrerupătorului de protecție contra curenților vagabonzi de tip A. Din acest motiv Fronius recomandă, cu respectarea dispozițiilor naționale, utilizarea unui întrerupător de pro‐ tecție împotriva curenților vagabonzi adecvat pentru convertizoare de frec‐ vență, cu valoarea curentului de de‐ clanșare de minim 100 mA.

IMPORTANT! Invertorul poate  utilizat cel mult cu un disjunctor de protecție 32 A.

Page 58

siguranță

Putere

Invertor Faze

Fronius Symo GEN24 3 kW 3 3 000 W 32 A 10 A Fronius Symo GEN24 4 kW 3 4 000 W 32 A 13 A Fronius Symo GEN24 5 kW 3 5 000 W 32 A 16 A

c.a.

siguranță

maximă

recoman‐

dată

Page 59

Racordaţi invertorul la reţeaua publică (partea AC)

Siguranță

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Înainte de instalare și punere în funcțiune citiți II și MU.

▶

Punerea în funcțiune a invertorului poate  efectuată doar de către persona‐

▶

lul calicat și doar în condițiile respectării dispozițiilor tehnice.

PERICOL!

Pericol din cauza tensiunii de rețea și a tensiunii DC de la modulele solare expuse la lumină. Un șoc electric poate  mortal.

Înainte de efectuarea oricăror lucrări de racordare asigurați-vă că părțile AC

▶

și DC din fața invertorului sunt scoase de sub tensiune. Racordul x la rețeaua electrică publică poate  realizat doar de un electri‐

▶

cian autorizat.

PERICOL!

Pericol din cauza bornelor de racordare deteriorate și/sau care prezintă impu‐ rități. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Înainte de efectuarea operațiunilor de racordare controlați bornele de racor‐

▶

dare în ceea ce privește deteriorările și impuritățile. Îndepărtați impuritățile la echipamentul scos de sub tensiune.

▶

Bornele de racordare defecte trebuie înlocuite de către o rmă de specialita‐

▶

te autorizată.

Racordați inverto‐ rul la rețeaua pu‐ blică (partea AC)

REMARCĂ!

Racordarea conductorului neutru este necesară pentru funcționarea invertorului. În rețelele neîmpământate, de ex. rețele IT (rețele izolate fără conductor de pro‐ tecție) funcționarea invertorului nu este posibilă.

Asigurați împământarea conductorului neutru al rețelei.

▶

Page 60

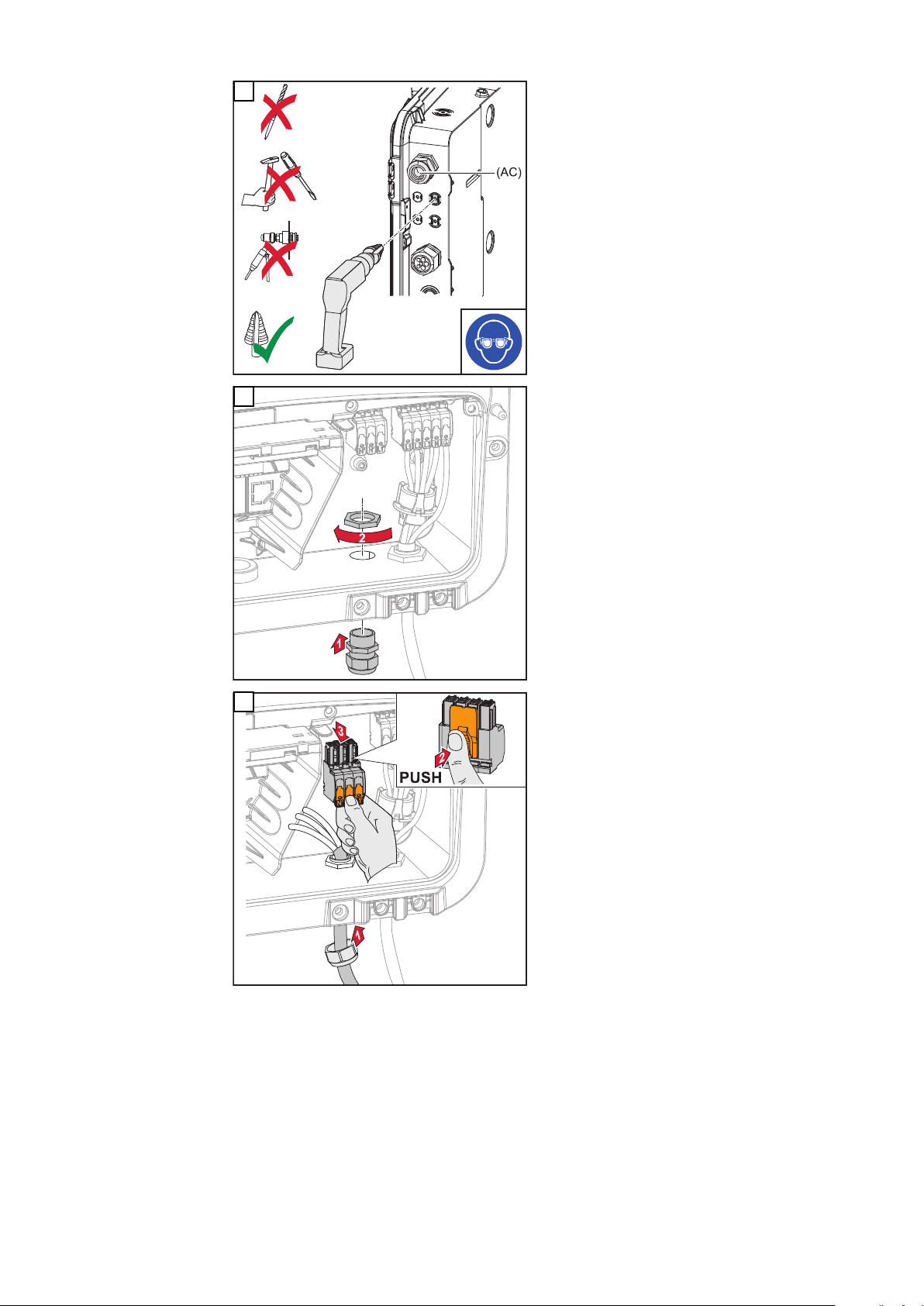

Deconectați disjunctorul de protecție. Asigurați-vă că separatorul DC are poziția întrerupătorului „Oprit”.

Desfaceți cele 5 șuruburi ale capacului zonei de racordare cu o șurubelniță (TX20) și prin rotire 180° spre stânga. Îndepărtați capacul de pe zona de racor‐ dare a aparatului.

Presați elementul de blocare de pe par‐ tea posterioară a bornei de racordare și extrageți borna de racordare AC. Treceți cablul de alimentare prin dispozi‐ tivul anti-tracțiune aat pe partea dreaptă și miezul de ferită.

IMPORTANT! Conductorul de protecție nu trebuie tre‐ cut prin miezul de ferită și trebuie racor‐ dat cu o buclă care să-i permită mișca‐ rea, astfel încât în cazul cedării presetu‐ pei, conductorul de protecție să e ulti‐ mul încărcat. Mai multe informații despre dispozitive‐ le anti-tracțiune vezi capitolul Diametrul

cablului AC la pagina 56.

Page 61

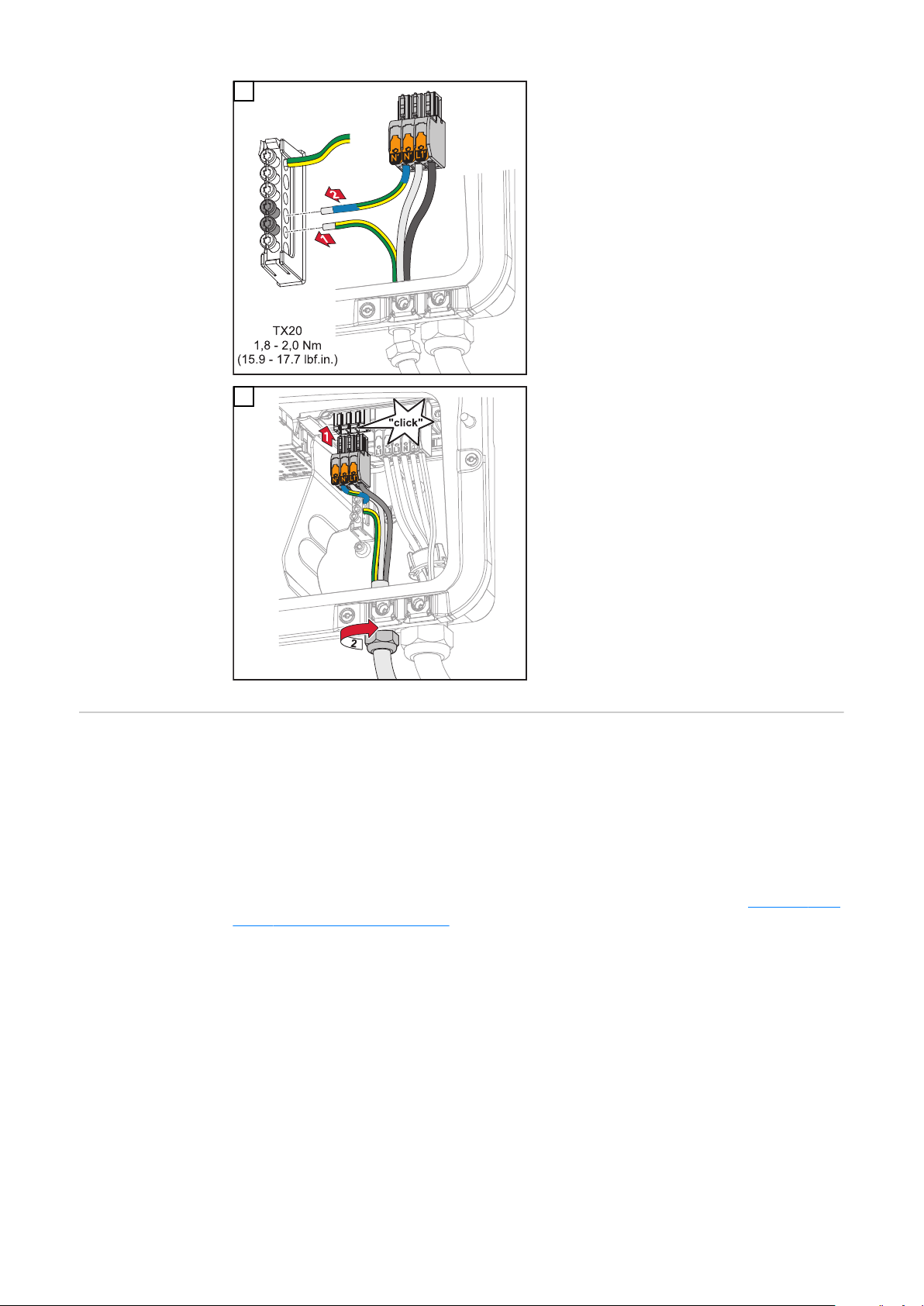

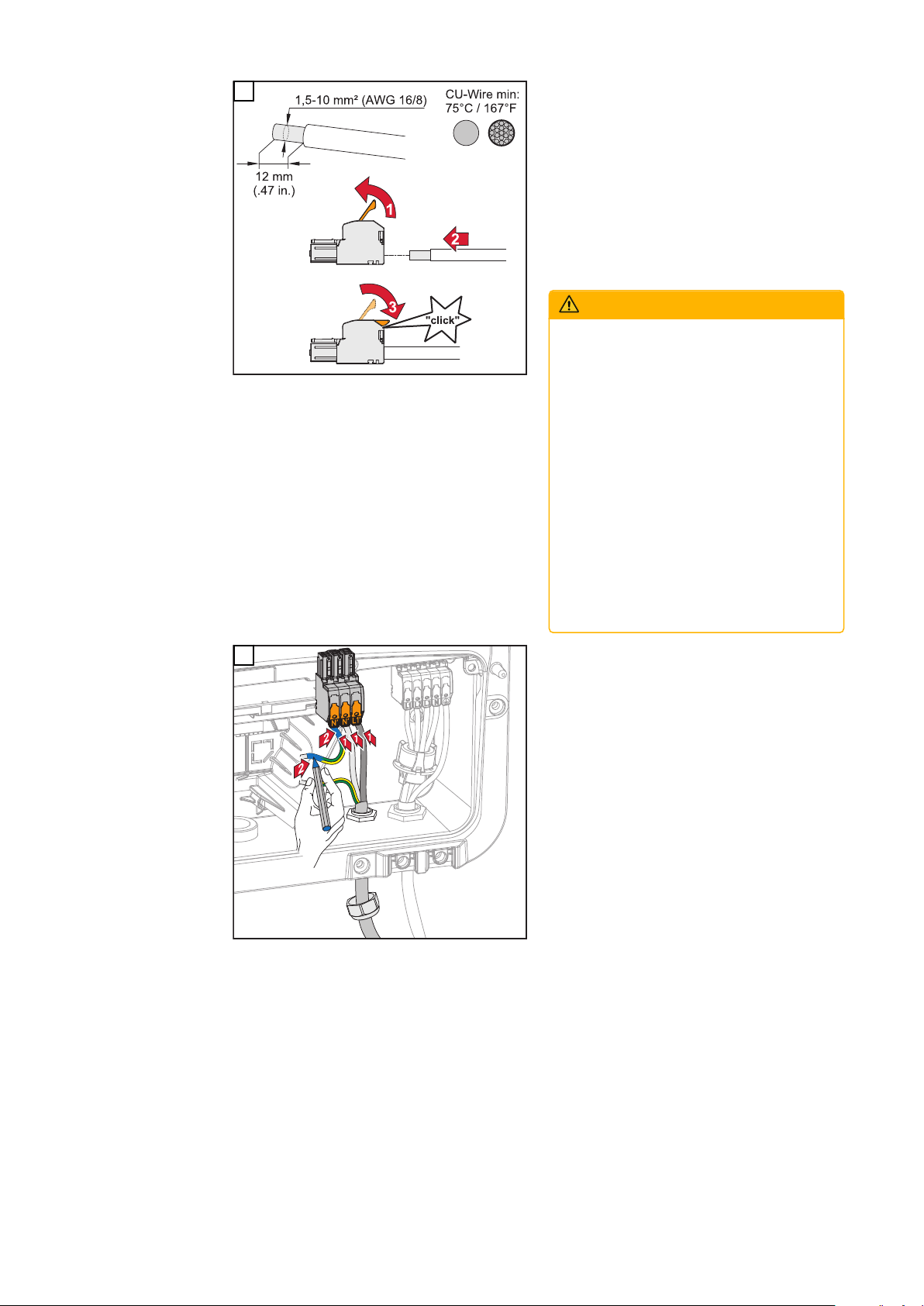

De la conductoarele monolare dezizo‐ lați 12 mm abisolieren. Alegeți secțiunea cablului conform indi‐ cațiilor din capitolul Cabluri admise pen‐

tru conexiunea electrică la pagina 55.

Deschideți prin ridicare maneta de acționare a bornei de racordare și intro‐ duceți conductorul monolar dezizolat în punctul de inserție prevăzut din bor‐ na de racordare, până la opritor. Închi‐ deți apoi maneta de acționare până la blocare.

IMPORTANT! Poate  racordat un singur cablu per pol. Cablurile AC pot  racordate la bor‐ na de racordare AC fără manșoane de protecție de capăt de sârmă.

L1 Conductor de fază L2 Conductor de fază L3 Conductor de fază N Conductor neutru PE Conductor de protecție

Introduceți borna de racordare AC în punctul de inserție AC, până la blocare. Fixați piulița olandeză a presetupei de cablu cu un cuplu de 6 ‑ 7 Nm.

Page 62

Racordarea şirurilor de module solare la invertor

Generalități des‐ pre modulele so‐ lare

În vederea alegerii adecvate a modulelor solare și pentru o utilizare cât mai renta‐ bilă a invertorului, respectați următoarele puncte:

Tensiunea de mers în gol a modulelor solare crește în condiții de menținere constantă a radiațiilor solare și de scădere a temperaturii. Tensiunea de mers în gol nu are voie să depășească tensiunea de sistem maxim admisă. O tensiune de mers în gol peste valorile indicate duce la distrugerea invertorului, toate pre‐ tențiile la garanție ind anulate în acest caz.

Respectați coecienţii de temperatură din şa de date tehnice a modulelor sola‐ re.

Valorile exacte pentru dimensionarea modulelor solare sunt obținute cu ajuto‐ rul programelor adecvate de calcul, ca de exemplu

IMPORTANT! Înainte de racordarea modulelor solare vericaţi dacă valoarea tensiunii pentru mo‐ dulele solare corespunde cu realitatea.

IMPORTANT! Modulele solare racordate la invertor trebuie să îndeplinească norma IEC 61730 clasa A.

IMPORTANT! Nu este permisă împământarea șirurilor de module solare.

Fronius Solar.creator.

Siguranță

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Acest lucru poate duce la vătămări corporale grave și la daune materiale.

Punerea în funcțiune, precum și activitățile de întreținere și de service la mo‐

▶

dulul de putere al invertorului pot  efectuate doar de personal de service in‐ struit de Fronius și doar în condițiile respectării dispozițiilor tehnice. Înainte de instalare și punere în funcțiune citiți II și manualul de utilizare.

▶

PERICOL!

Pericol din cauza tensiunii de rețea și a tensiunii DC de la modulele fotovoltaice expuse la lumină. Acest lucru poate duce la vătămări corporale grave și la daune materiale.

Toate activitățile de racordare/întreținere și service pot  efectuate numai

▶

dacă partea AC și DC a invertorului sunt scoase de sub tensiune. Racordul x la rețeaua electrică publică poate  realizat doar de un electri‐

▶

cian autorizat.

Page 63

PERICOL!

Pericol de electrocutare din cauza racordării necorespunzătoare a bornelor de ra‐ cordare / conexiunilor cu şă PV. Un șoc electric poate  mortal.

La racordare se va avea în vedere ca ecare pol al unui șir să e introdus prin

▶

aceeași intrare PV , de ex.: pol + șir 1 la intrarea PV 1.1+ și pol - șir 1 la intrarea PV 1.1-

PERICOL!

Pericol din cauza bornelor de racordare deteriorate și/sau care prezintă impu‐ rități. Acest lucru poate duce la vătămări corporale grave și la daune materiale.

Înainte de efectuarea operațiunilor de racordare controlați bornele de racor‐

▶

dare în ceea ce privește deteriorările și impuritățile. Îndepărtați impuritățile la echipamentul scos de sub tensiune.

▶

Bornele de racordare defecte trebuie înlocuite de către o rmă de specialita‐

▶

te autorizată.

Generalități gene‐ rator fotovoltaic

Conguraţie ge‐ nerator fotovol‐ taic 3 ‑ 5 kW

Sunt disponibile 2 intrări fotovoltaice independente (PV 1 și PV 2). Acestea pot  co‐ nectate cu un număr diferit de module.

La prima punere în funcțiune setați - generatorul fotovoltaic conform conguraţiei respective (setarea este posibilă și ulterior în meniul Congurare instalație la punc‐ tul de meniu Componente).

IMPORTANT! Instalarea se va face conform normelor și directivelor naționale în vigoare. Dacă sis‐ temul de detectare a arcului electric integrat în invertor se utilizează pentru cerința conform IEC 63027, este interzis ca șirurile de module solare să se combine înaintea invertorului.

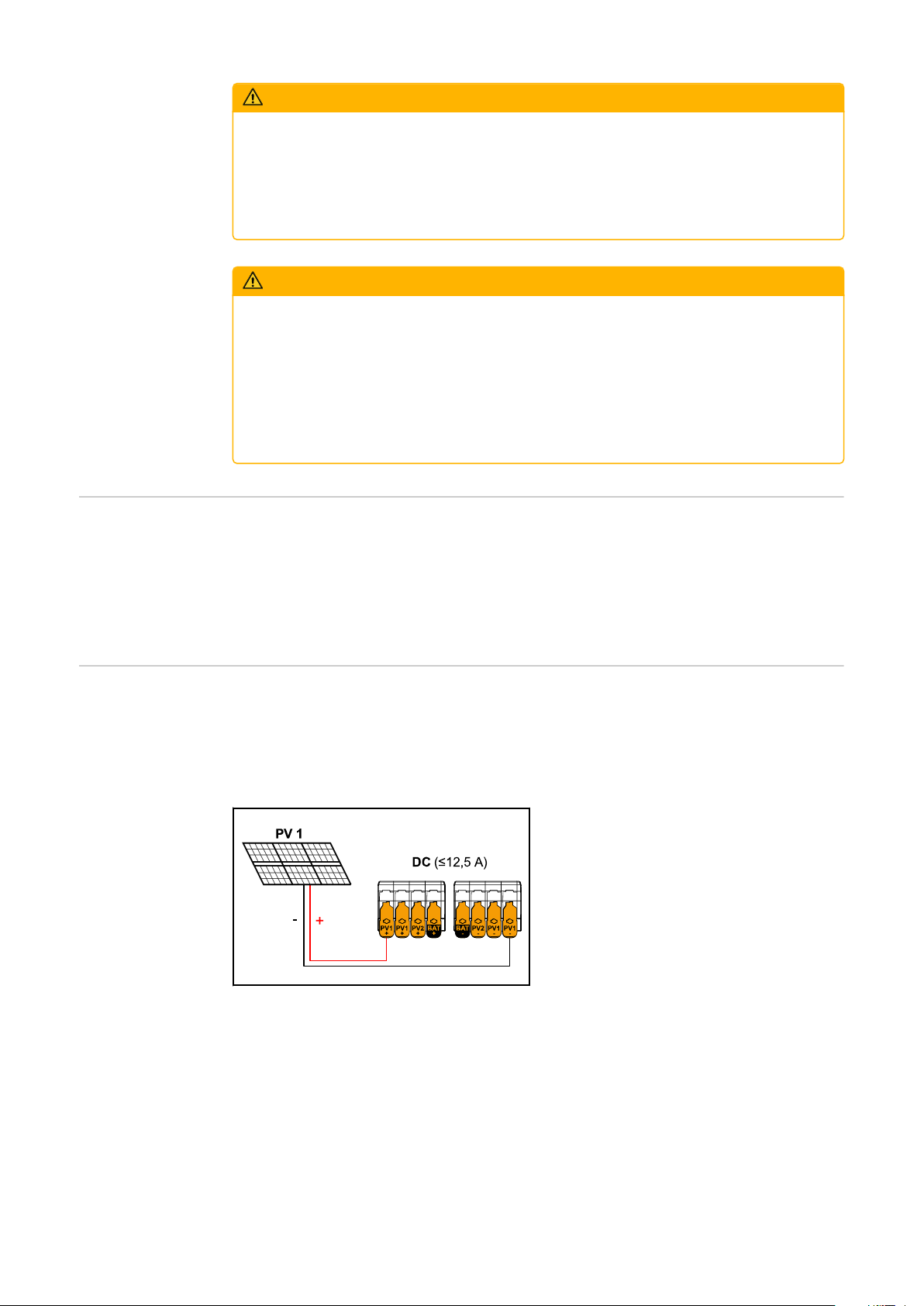

Setări - generator fotovoltaic: PV 1: ON PV 2: OFF

Curent mai mic sau egal cu 12,5 A (I

dcmax

Page 64

Șiruri de module solare combinate cu un curent total mai mare de 12,5 A

(Idcmax

Setări generator fotovoltaic: PV 1: ON PV 2: OFF PV 1 + PV 2 (cuplat în paralel): ON

IMPORTANT! Repartizarea curentului total (I

dcmax

)

prin șuntarea PV 1 pe PV 2 la borna de racordare este permisă până la ≤ 40 A (I

SC max

Setări generator fotovoltaic: PV 1: ON PV 2: ON

Racordarea șiruri‐ lor de module fo‐ tovoltaice la in‐ vertor

PV 1 mai mic/egal cu 20 A (I PV 2 mai mic/egal 20 A (I

SC PV2

SC PV1

)

Page 65

+ -

PUSH

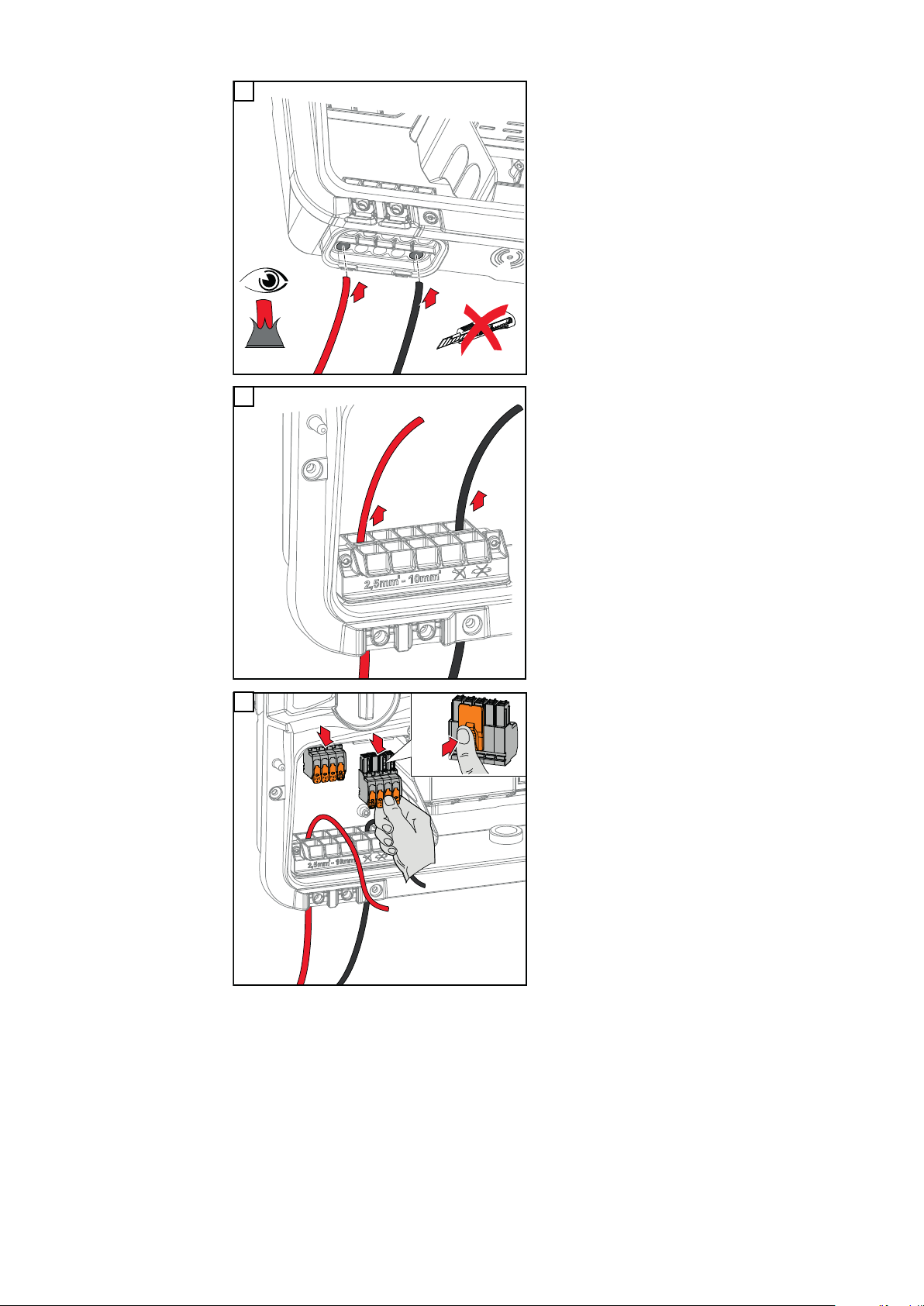

Ghidați cu mâna cablurile DC prin trece‐ rile DC.

IMPORTANT! Ghidați cablurile prin trecerea DC înain‐ te de dezizolare, evitând astfel îndoirea/ ambarea conductoarelor individuale.

Page 66

PV1+PV1+PV2+BAT

PV2

BAT

PV1-PV1

Alegeți secțiunea cablurilor conform in‐ dicațiilor din Cabluri admise pentru con‐

exiunea electrică de la pagina 55.

Dezizolați 12 mm de la conductoarele individuale. Deschideți prin ridicare ma‐ neta de acționare a bornei de racordare și introduceți conductorul monolar dezizolat în punctul de inserție prevăzut din borna de racordare, până la opritor. Închideți apoi maneta de acționare până la blocare.

PERICOL!

Pericol din cauza conductoarelor indi‐ viduale slăbite și/sau xate necores‐ punzător în borna de racordare. Acest lucru poate duce la vătămări corporale grave și la daune materiale.

Conectați numai un singur con‐

▶

ductor la fanta respectivă prevăzută pe borna de racordare. Vericaţi menținerea fermă a

▶

conductoarelor individuale în borna de racordare. Asigurați-vă că un singur conduc‐

▶

tor se aă complet în interiorul bornei de racordare și că niciun r simplu nu iese în afara bornei de racordare.

Page 67

+ / -

TX 20

1,3 - 1,5 Nm

+ -

"click"

Vericaţi tensiunea și polaritatea cabla‐ jului DC cu aparat de măsură adecvat. Îndepărtați ambele borne de racordare DC din punctele de inserție.

ATENŢIE!

Pericol din cauza inversării de polari‐ tate la bornele de racordare. Urmările pot  pagube materiale gra‐ ve la invertor.

Vericaţi polaritatea cablajului DC

▶

cu un aparat de măsură adecvat. Vericaţi tensiunea cu un aparat

▶

de măsură adecvat (max. 1 000 VDC)

Introduceți bornele de racordare DC în punctul de inserție corespunzător, până la blocare. Fixați de carcasă șuruburile dispozitivului anti-tracțiune cu o șuru‐ belniță (TX20) și un cuplu de 1,3 1,5 Nm.

REMARCĂ!

Risc datorat supracuplării la dispoziti‐ vul anti-tracțiune. Există riscul de deteriorare a dispoziti‐ vului anti-tracțiune.

Nu utilizați o bormașină.

▶

Page 68

Conectarea bateriei la invertor

Siguranță

PERICOL!

Pericol din cauza utilizării greșite și a lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Punerea în funcțiune, precum și activitățile de întreținere și de service la in‐

▶

vertor și baterie pot  efectuate doar de personal de service instruit de către producătorul respectiv al invertorului și bateriei și doar în condițiile res‐ pectării dispozițiilor tehnice. Înainte de instalare și punere în funcțiune citiți II și MU ale respectivului pro‐

▶

ducător.

PERICOL!

Pericol din cauza tensiunii de rețea și a tensiunii DC de la modulele solare, care sunt expuse la lumină, precum și a bateriilor. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Toate activitățile de racordare, întreținere și service pot  efectuate numai

▶

dacă partea c.a. și DC a invertorului și bateriei sunt scoase de sub tensiune. Racordul x la rețeaua electrică publică poate  realizat doar de un electri‐

▶

cian autorizat.

PERICOL!

Conectarea bate‐ riei la DC

Pericol din cauza bornelor de racordare deteriorate și/sau care prezintă impu‐ rități. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Înainte de efectuarea operațiunilor de racordare controlați bornele de racor‐

▶

dare în ceea ce privește deteriorările și impuritățile. Îndepărtați impuritățile la echipamentul scos de sub tensiune.

▶

Bornele de racordare defecte trebuie înlocuite de către o rmă de specialita‐

▶

te autorizată.

ATENŢIE!

Pericol cauzat de utilizarea bateriei peste altitudinea permisă, indicată de pro‐ ducător. Utilizarea bateriei peste altitudinea permisă poate duce la limitări în funcționare, pană, precum și la stări nesigure ale bateriei.

Respectați indicațiile producătorului privind altitudinea permisă.

▶

Utilizați bateria numai la altitudinea indicată de producător.

▶

IMPORTANT! Înainte de instalarea unei baterii asigurați-vă că aceasta este deconectată. Trebuie respectată lungimea maximă a cablului DC pentru instalarea bateriilor altor pro‐ ducători în conformitate cu indicațiile producătorului, vezi capitolul Baterii cores‐

punzătoare la pagina 30.

Page 69

BAT PE

BAT+ BAT-

Ghidați cu mâna cablurile de baterie prin trecerile DC.

* Conductorul de protecție al bateriei trebuie să e conectat în exterior (de exemplu, dulapul de comandă). La co‐ nectarea bateriei LG FLEX, conductorul de protecție al bateriei poate  conectat în invertor (vezi capitolul Conectarea

conductorului de protecție al LG FLEX la

pagina 72. Trebuie respectată secțiu‐ nea minimă a conductorului de pro‐ tecție al bateriei.

IMPORTANT! Ghidați cablurile prin trecerea DC înain‐ te de dezizolare, evitând astfel îndoirea/ ambarea conductorilor individuali.

Page 70

PUSH

BAT+ BAT-

* Secțiunea minimă a cablului este indicată în ma‐ nualul de utilizare al producătorului bateriei.

Alegeți secțiunea cablurilor conform in‐ dicațiilor din Cabluri admise pentru con‐

exiunea electrică de la pagina 55.

PERICOL!

Pericol din cauza conductoarelor indi‐ viduale slăbite și/sau xate necores‐ punzător în borna de racordare. Acest lucru poate duce la vătămări corporale grave și la daune materiale.

Conectați numai un singur con‐

▶

ductor la fanta respectivă prevăzută pe borna de racordare Vericaţi menținerea fermă a

▶

conductoarelor individuale în borna de racordare. Asigurați-vă că conductorul mo‐

▶

nolar este complet în borna de racordare și că niciun r individu‐ al nu iese din borna de racordare.

Page 71

▶

ATENŢIE!

Pericol de supratensiune la utilizarea altor puncte de inserție la borna de racordare. Urmarea poate  deteriorarea bateri‐ ei și/sau a modulelor fotovoltaice prin descărcare.

Utilizați pentru conectarea bateri‐ ei numai punctele de inserție marcate cu BAT.

▶

Introduceți bornele de racordare DC în punctul de inserție corespunzător, până la blocare.

ATENŢIE!

Pericol din cauza inversării de polari‐ tate la bornele de racordare. Urmările pot  pagube materiale gra‐ ve la sistemul fotovoltaic.

Vericaţi polaritatea cablajului DC la bateria conectată, cu un aparat de măsură adecvat. Nu este permisă depășirea ten‐ siunii max. pentru intrarea bateri‐ ei (vezi Date tehnice la pagina

169).

Page 72

Fixați de carcasă șuruburile ghidajului de cablu cu o șurubelniță (TX20) și un cuplu de 1,3 - 1,5 Nm.

REMARCĂ!

Risc datorat supracuplării la dispoziti‐ vul anti-tracțiune. Există riscul de deteriorare a dispoziti‐ vului anti-tracțiune.

Nu utilizați o bormașină.

▶

IMPORTANT! Informațiile privind racordarea pe latura bateriei sunt disponibile în II ale respecti‐ vului producător.

Conectarea con‐ ductorului de pro‐ tecție al LG FLEX

Pozați conductorul de protecție al bate‐ riei în canalul de cablu integrat al se‐ parării zonei de racordare c.a.

Fixați conductorul de protecție al bateri‐ ei la a doua intrare de sus, la borna de racordare a electrodului de împământa‐ re, cu o șurubelniță (TX20), aplicând un cuplu de 1,8 - 2 Nm.

IMPORTANT! Informațiile privind racordarea pe latura bateriei sunt disponibile în II ale respecti‐ vului producător.

Page 73

Racordarea curent de avarie - PV Point (OP)

Siguranță

PERICOL!

Pericol din cauza lucrărilor executate defectuos. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Montarea și racordarea unei opțiuni pot  efectuate doar de personal de ser‐

▶

vice instruit de Fronius și doar în condițiile respectării dispozițiilor tehnice. Respectați prescripțiile de securitate.

▶

PERICOL!

Pericol din cauza bornelor de racordare deteriorate și/sau care prezintă impu‐ rități. Urmarea o pot reprezenta vătămări corporale și daune materiale grave.

Înainte de efectuarea operațiunilor de racordare controlați bornele de racor‐

▶

dare în ceea ce privește deteriorările și impuritățile. Îndepărtați impuritățile la echipamentul scos de sub tensiune.

▶

Bornele de racordare defecte trebuie reparate de către o rmă de specialita‐

▶

te autorizată.

REMARCĂ!

În timpul comutării de la regimul de funcționare cuplat la rețea la funcționarea ca generator de rezervă se pot înregistra scurte întreruperi. Ieșirea PV Point are ne‐ voie de putere solară din modulele solare sau de la o baterie pentru alimentarea consumatorilor racordați. În timpul comutării, consumatorii racordați nu sunt alimentați.

Nu conectați consumatori care au nevoie de alimentare neîntreruptibilă

▶

(de ex. rețele IT, dispozitive medicale de menținere a funcțiilor vitale).

Instalare

IMPORTANT! Trebuie respectate și aplicate legile, normele și reglementările naționale în vigoare, precum și indicațiile operatorului de rețea respectiv. Recomandăm insistent coordonarea instalării concrete cu operatorul de rețea și so‐ licitarea unei aprobări în mod expres din partea acestuia. Această obligație îi revine în special celui care realizează instalația (de ex. instalator).

REMARCĂ!

Toate sarcinile care sunt alimentate prin intermediul bornei de racordare OP tre‐ buie să e asigurate cu un întrerupător de protecție împotriva curentului rezidu‐ al. Pentru a asigura funcționarea acestui întrerupător de protecție împotriva curen‐ tului rezidual trebuie realizată o conexiune între conductorul neutru N´ (OP) și masă.

Pentru schema electrică recomandată de Fronius vezi Bornă curent de avarie - PV

Point (OP) la pagina 190.

Page 74

Deconectați disjunctorul de protecție și separatorul DC. Comutați separatorul DC pe poziția întrerupătorului „Oprit”.

ATENŢIE!

Pericol din cauza alezajelor defectuoase sau necorespunzătoare. Urmările pot  răniri ale ochilor și mâinilor din cauza fragmentelor proiectate și a muchiilor ascuțite precum și daunele la invertor.

Purtați ochelari de protecție adecvați la executarea alezajelor.

▶

Pentru executarea alezajelor utilizați exclusiv un burghiu în trepte.

▶

Fiți atenți să nu deteriorați nimic în interiorul aparatului (de ex. blocul de con‐

▶

exiuni). Adaptați diametrul alezajului în funcție de respectivul racord.

▶

Debavurați alezajele cu un instrument adecvat.

▶

Îndepărtați din invertor resturile rămase după alezare.

▶

Desfaceți cele 5 șuruburi ale capacului zonei de racordare cu o șurubelniță (TX20) și prin rotire 180° spre stânga. Îndepărtați capacul de pe zona de racor‐ dare a aparatului.

Page 75

Executați ghidajul opțional de introdu‐ cere a cablului cu un burghiu în trepte.

Introduceți presetupa în alezaj și xaţi aplicând cuplul indicat de producător.

Introduceți de jos cablul de alimentare prin presetupă. Îndepărtați borna de racordare OP.

Page 76

Dezizolați 12 mm de la conductoarele individuale. Secțiunea cablului trebuie să măsoare

între 1,5 mm2 și 10 mm2. Deschideți prin ridicare maneta de acționare a bor‐ nei de racordare și introduceți conduc‐ torul monolar dezizolat în punctul de inserție prevăzut din borna de racorda‐ re, până la opritor. Închideți apoi mane‐ ta de acționare până la blocare.

PERICOL!

Pericol din cauza conductoarelor indi‐ viduale slăbite și/sau xate necores‐ punzător în borna de racordare. Acest lucru poate duce la vătămări corporale grave și la daune materiale.

Conectați numai un singur con‐

▶

ductor la fanta respectivă prevăzută pe borna de racordare. Vericaţi menținerea fermă a

▶

conductoarelor individuale în borna de racordare. Asigurați-vă că un singur conduc‐

▶

tor se aă complet în interiorul terminalului și că niciun r simplu nu iese în afara bornei de racor‐ dare.

L1´ Conductor de fază N´ Conductor neutru N´ Conductor PEN

IMPORTANT! Conductorul PEN trebuie realizat cu ca‐ pete marcate cu albastru permanent, conform prevederilor naționale, și să aibă o secțiune de 10 mm².

Page 77

Fixați conductorul de protecție și con‐ ductorul PEN la borna de racordare a electrozilor de împământare cu o șuru‐ belniță (TX20), aplicând un cuplu de 1,8 2 Nm.

Testarea regimu‐ lui de funcționare pe curent de ava‐ rie

Introduceți borna de racordare OP în punctul de inserție OP, până la blocare. Fixați piulița olandeză a presetupei de cablu aplicând cuplul indicat de pro‐ ducător.

Testarea funcționării cu alimentare de urgență se recomandă:

la testarea și congurarea inițială

după lucrări la dulapul de comandă

în timpul funcţionării (recomandare: cel puțin o dată pe an)

Pentru funcționare în regim de testare, se recomandă o încărcare a bateriei de min.30 %.

O descriere pentru funcționarea în regim de testare este disponibilă în Lista de veri‐

care - alimentare de urgență (https://www.fronius.com/en/search-page, număr ar‐

ticol: 42,0426,0365).

Page 78

Racordarea cablului de comunicare date

Participant Mod‐ bus

Intrările M0 și M1 pot  alese liber. La borna de racordare Modbus pot  racordate la intrările M0 și M1 câte max. 4 participanți Modbus.

IMPORTANT! La un invertor poate  racordat doar un contor primar, o baterie și un Ohmpilot. Din cauza transferului ridicat de date al bateriei, bateria ocupă 2 participanți. Dacă se activează funcția Comandă invertor prin Modbus în zona de meniu Comunicare → Modbus, nu sunt posibili participanți Modbus. Trimiterea și recepționarea datelor în același moment nu este posibilă.

Exemplu 1:

Intrare Baterie

(M0)

Modbus 0

(M1)

Modbus 1

Fronius

Ohmpilot

Număr contoare

primare

0 4

0 2

0 1

1 3

Număr contoare

secundare

Pozarea cablului de comunicații date

Exemplu 2:

Intrare Baterie

(M0)

Modbus 0

(M1)

Modbus 1

IMPORTANT! Atunci când cablurile de comunicații date sunt introduse în invertor, respectați următoarele puncte:

În funcție de numărul și secțiunea cablurilor de comunicații date introduse îndepărtați dopurile oarbe corespunzătoare din inserția de etanșare și introdu‐ ceți cablurile de comunicații date.

În deschiderile libere de pe inserția de etanșare montați obligatoriu dopurile oarbe corespunzătoare.

Fronius

Ohmpilot

Număr contoare

primare

1 3

0 4

0 2

0 1

Număr contoare

secundare

Page 79

IMPORTANT! În lipsa dopurilor oarbe sau dacă acestea sunt introduse necorespunzător, nu poate  garantată clasa de protecție IP66.

Desfaceți piulița olandeză a presetupei de cablu și împingeți în afară inelul de etanșare cu dopul orb din interiorul aparatului.

Desfaceți inelul de etanșare în punctul în care trebuie îndepărtat dopul orb.

* Extrageți dopul orb cu o mișcare spre lateral.

Ghidați întâi cablul de date prin piulița olandeză a presetupei de cablu și apoi prin oriciul carcasei.

Page 80

Introduceți inelul de etanșare printre pi‐ ulița olandeză și oriciul carcasei. Pre‐ sați cablul de date în ghidajul de cablu al garniturii. Apoi apăsați garnitura până la muchia inferioară a presetupei de cablu.

Conectați cablul de comunicații al bateriei

Fixați piulița olandeză a presetupei de cablu cu un cuplu de min. 2,5 - max. 4 Nm.

Dezizolați 10 mm de la conductorii mo‐ nolari și, dacă este necesar, montați manșoane de protecție de capăt de sârmă.

IMPORTANT! Conectați conductorii monolari cu manșoane de protecție de capăt de sârmă corespunzătoare, atunci când sunt racordate mai mulți conductori monolari la o intrare a bornelor de ra‐ cordare Push-in.

Page 81

0 1

Modbus 1

0 1

Modbus 0

Modbus 0 / 1

(min. CAT 5)

Modbus 0 / 1

(min. CAT 5 STP)

Manufacturer manual

OPTION 1

Introduceți cablurile în punctul de in‐ serție corespunzător și vericaţi stabili‐ tatea acestora.

WICHTIG! Pentru racordarea „Date +/-“ precum și pentru „Enable +/-“ utilizați numai pe‐ rechi de cabluri torsadate, vezi capitolu

Cabluri admise pentru racordul pentru comunicații de date la pagina 56.

Torsadați ecranajul cablului și introdu‐ ceți în punctul de inserție „SHIELD”.

IMPORTANT! Un ecranaj montat necorespunzător poate provoca perturbări în comunica‐ rea datelor.

Pentru propunerea de cablare recomandată de Fronius vezi la pagina 183.

Rezistențe termi‐ nale

Este posibil ca sistemul să funcționeze fără rezistențe terminale. Cu toate acestea, având în vedere interferențele, se recomandă utilizarea rezistențelor terminale pen‐ tru o funcționare fără probleme, în conformitate cu următoarea prezentare.

Pentru cablurile permise și distanțele max. pentru comunicațiile de date vezi capito‐ lul Cabluri admise pentru racordul pentru comunicații de date la pagina 56.

IMPORTANT! Rezistențele terminale care nu sunt plasate conform gurii pot provoca perturbări în comunicarea datelor.

Page 82

0 1

M0 / M1

Modbus 0 / 1

(min. CAT 5)

Modbus 0 / 1

(min. CAT 5 STP)

Manufacturer manual

OPTION 2

0 1

M0 / M1

Modbus 0 / 1

(min. CAT 5)

Modbus 0 / 1

(min. CAT 5 STP)

Manufacturer manual

OPTION 3

Instalarea WSD (Wired Shut Down)

IMPORTANT! Borna de racordare Push-in WSD din zo‐ na de racordare a invertorului este li‐ vrată în mod standard, din fabrică, cu o șuntare. La instalarea unui dispozitiv de declanșare sau a unui lanț WSD șunta‐ rea trebuie îndepărtată.

La primul invertor cu dispozitiv de declanșare conectat din lanțul WSD, întrerupăto‐ rul WSD trebuie să se ae în poziția 1 (aparat primar). La toate celelalte invertoare întrerupătorul WSD se aă în poziția 0 (dispozitiv slave).

Distanța max. între 2 aparate: 100 m Număr max. de aparate: 28

Page 83

IN (+)

IN (-)

OUT (+)

OUT (-)

IN (+) IN (-)

OUT (+) OUT (-)

IN (+)

IN (-)

OUT (+)

OUT (-)

CAT 5/6/7

* Contact liber de potențial la dispozitivul de declanșare (de ex. protecție centrală RI). Dacă se utilizează mai multe contacte libere de potențial într-un lanț WSD, aces‐ tea trebuie cuplate în serie.

Page 84

Închiderea invertorului şi punerea în funcţiune

Închiderea zonei de racordare/a capacului carcasei invertorului și pu‐ nerea în funcțiu‐ ne

REMARCĂ!

Din motive de siguranță, capacul carcasei este echipat cu un dispozitiv de blocare care permite rabatarea capacului invertorului numai dacă separatorul DC este deconectat.

Suspendați și rabatați capacul carcasei numai cu separatorul DC al invertoru‐

▶

lui decuplat. Nu forțați suspendarea rabatarea capacului carcasei.

▶

Plasați capacul pe zona de racordare. Fi‐ xați 5 șuruburi în ordinea indicată cu o șurubelniță (TX20) și prin rotire 180° spre dreapta.

Prima punere în funcțiune a inver‐ torului

La prima punere în funcțiune a invertorului trebuie efectuate diverse setări de con‐

gurare.

În cazul în care congurarea este întreruptă înainte de nalizare, datele introduse nu sunt salvate și este aşată din nou fereastra de start, cu asistentul pentru insta‐ lare. În cazul unei întreruperi, de ex. din cauza unei pene de rețea, datele sunt salva‐ te. Punerea în funcțiune va continua, după revenirea alimentării corespunzătoare de la rețea, din punctul în care a avut loc întreruperea. În cazul în care congurarea

Agățați de sus capacul carcasei la inver‐ tor. Presați partea inferioară a capacului car‐ casei și xaţi cele 2 șuruburi cu o șuru‐ belniță (TX20) și prin rotire 180° spre dreapta. Comutați separatorul DC în poziția „Por‐ nit” a întrerupătorului. Conectați dis‐ junctorul de protecție. Pentru sistemele cu o singură baterie, este obligatorie respectarea succesiunii de conectare conform capitolului Baterii cores‐

punzătoare de la pagina 30.

IMPORTANT! Deschideți WLAN Access Point cu senzorul optic, vezi capito‐ lulFuncțiile butoanelor și aşare stare

LED la pagina 37

Page 85

a fost întreruptă, invertorul alimentează în rețea cu maxim 500 W iar LED-ul de

1 2

open access point

Fronius Solar.start

www.fronius.com

EXA

PLE

Rating plate

SCAN ME

open access point

192.168.250.181

Secured

Password:

FRONIUS_Serialnumber

XXXXXXXX

Rating plate

Access point

password:

XXXXXXXX

funcționare se aprinde intermitent în culoarea galbenă.

Conguraţia națională specică poate  setată doar la prima punere în funcțiune a invertorului. În cazul în care conguraţia națională specică trebuie modicată ulte‐ rior, adresați-vă instalatorului dvs. / departamentului de asistență tehnică.

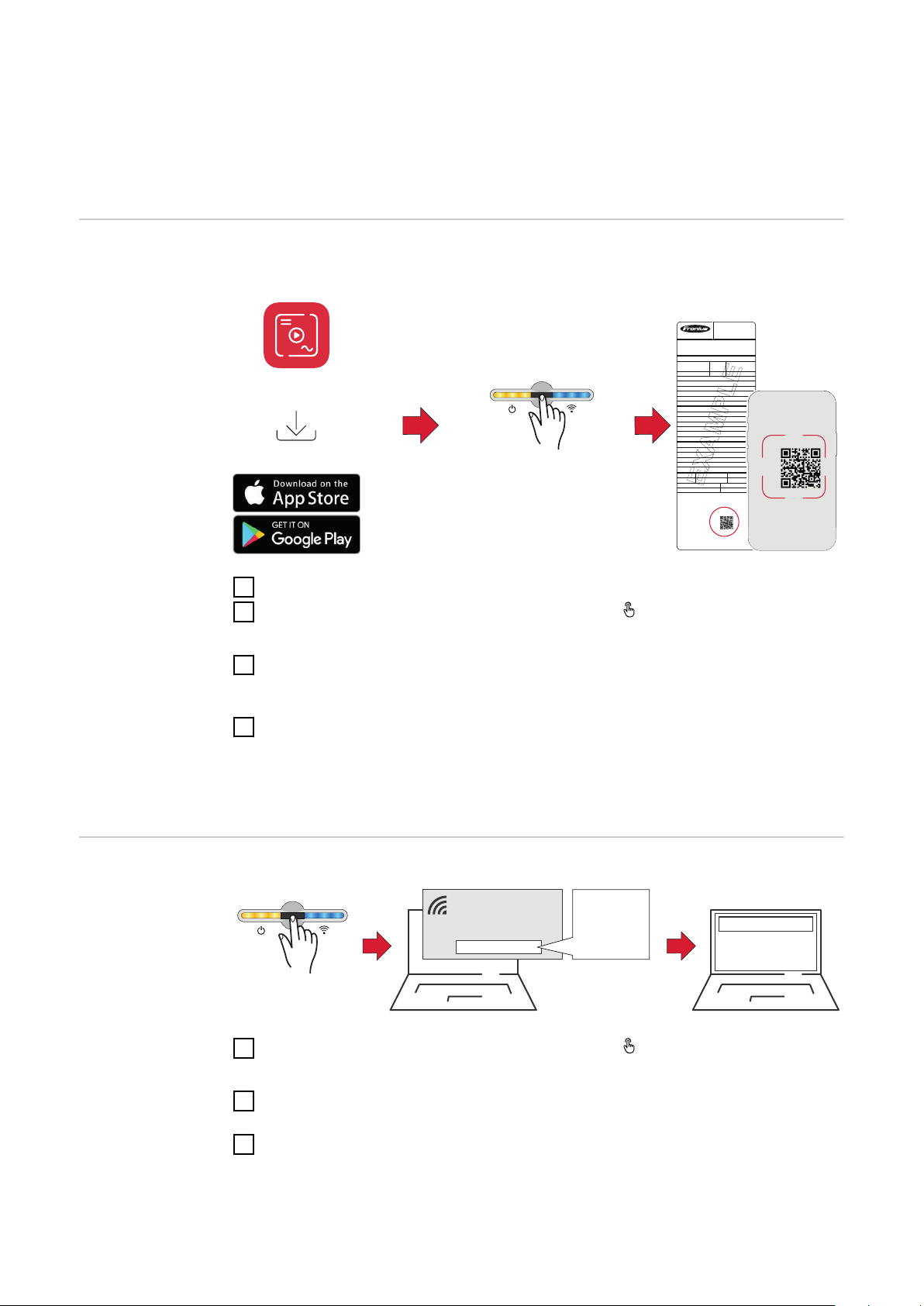

Instalare cu apli‐ cația

Pentru instalare este necesară aplicația Fronius Solar.start. Aplicația este disponibilă pe platforma corespunzătoare terminalului cu care se efectuează instalarea.

Descărcați și instalați aplicația Fronius Solar.start.

Deschideți Access Point prin atingerea senzorului .

LED-ul de comunicare clipește albastru.

Deschideți aplicația Solar.start și urmați asistentul de instalare. Scanați codul QR

de pe plăcuța de identicare, cu smartphone-ul sau tableta, pentru a vă conecta la invertor.

Adăugați componentele de sistem în Solar.web și puneți sistemul fotovoltaic în

funcțiune.

Instalare cu brow‐ ser-ul

Asistentul de rețea și congurarea produsului pot rula independent unul de altul. Pentru asistentul de instalare Fronius Solar.web este necesară o conexiune la rețea.

WLAN:

Deschideți Access Point prin atingerea senzorului

LED-ul de comunicare clipește albastru.

Realizați conexiunea cu invertorul în setările rețelei de alimentare (invertorul es‐

te aşat cu numele „FRONIUS_” și numărul de serie al aparatului). Introduceți parola de pe plăcuța de identicare și conrmaţi.

IMPORTANT! Pentru introducerea parolei în Windows 10 trebuie activat întâi link-ul Conectațivă utilizând o cheie de securitate în schimb pentru a putea realiza conexiunea cu parola.

Page 86

Introduceți în bara de adresă a browser-ului adresa IP 192.168.250.181 și

open access point

169.254.0.180

apăsați Enter. Se deschide asistentul de instalare. Urmați indicațiile din asistentul de instalare și nalizaţi instalarea.

Adăugați componentele de sistem în Solar.web și puneți sistemul fotovoltaic în

funcțiune.

Asistentul de rețea și congurarea produsului pot rula independent unul de altul. Pentru asistentul de instalare Fronius Solar.web este necesară o conexiune la rețea.

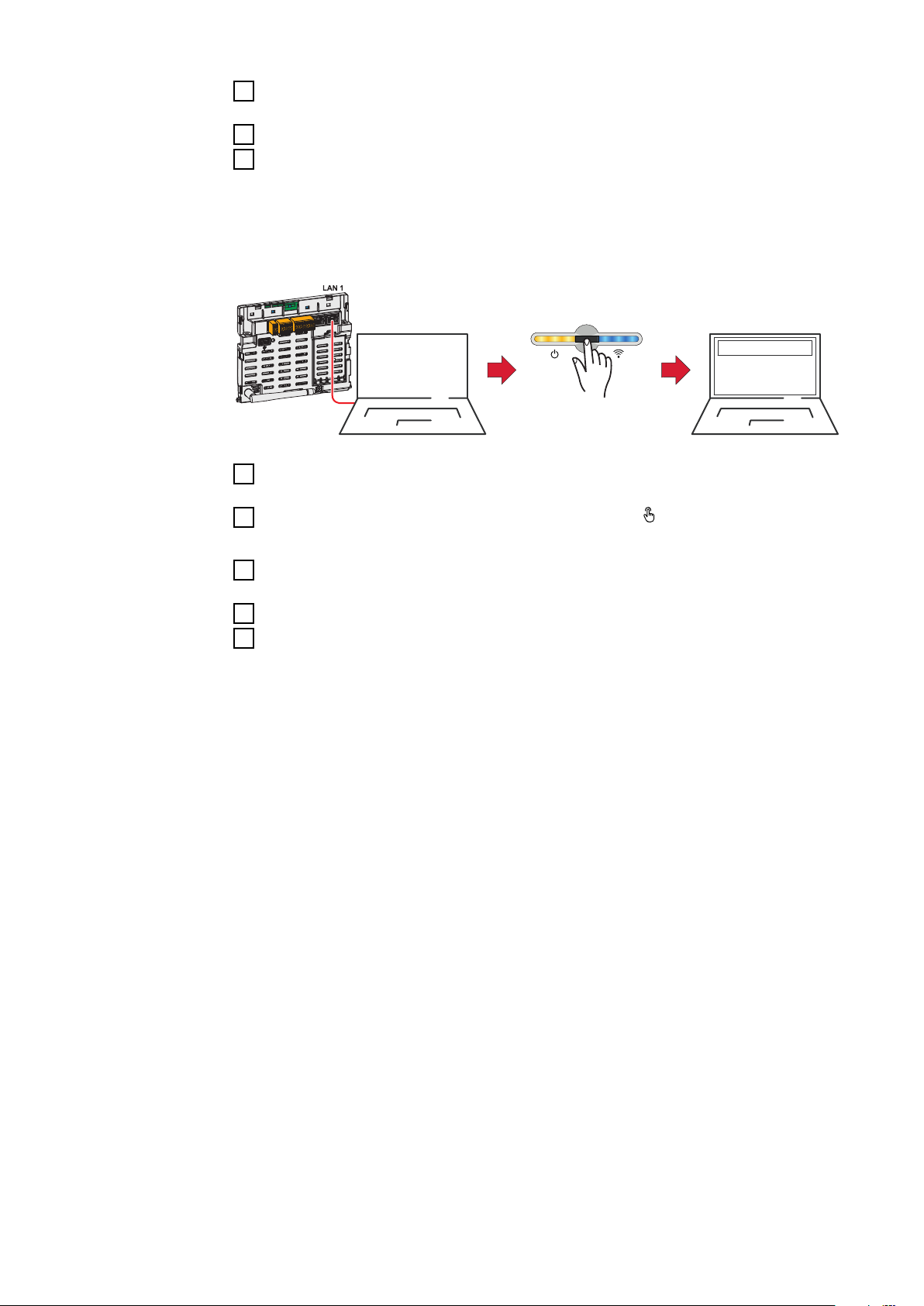

Ethernet:

Realizați conexiunea cu invertorul (LAN1) cu ajutorul unui cablu de rețea (CAT5

STP sau superior).

Deschideți access point prin atingerea senzorului 1x .

LED-ul de comunicare clipește albastru.

Introduceți în bara de adresă a browser-ului adresa IP 169.254.0.180 și apăsați

Enter. Se deschide asistentul de instalare. Urmați indicațiile din asistentul de instalare și nalizaţi instalarea.

Adăugați componentele de sistem în Solar.web și puneți sistemul fotovoltaic în

funcțiune.

Asistentul de rețea și congurarea produsului pot rula independent unul de altul. Pentru asistentul de instalare Fronius Solar.web este necesară o conexiune la rețea.

Page 87

Scoateţi de sub tensiune invertorul şi apoi reconec‐ taţi-l

Scoateți de sub tensiune inverto‐ rul și apoi reco‐ nectați-l

1. Deconectați disjunctorul de pro‐ tecție.

2. Comutați separatorul DC pe poziția întrerupătorului „Oprit”.

Pentru repunerea în funcțiune a inverto‐ rului efectuați în ordine inversă pașii in‐ dicați anterior.

IMPORTANT! Lăsați să se scurgă intervalul de descărcare al condensatorilor invertoru‐ lui!

Page 88

Page 89

Setări - interfaţa pentru utilizator a

invertorului

Page 90

Page 91

Setări utilizator

Autenticare utili‐ zator

Selectarea limbii

Accesați interfața-utilizator a invertorului în browser.

În meniul Autenticare conectați-vă cu numele de utilizator și parola sau în me‐

niul Utilizator > Autenticare utilizator cu numele de utilizator și parola.

IMPORTANT! Setările în meniurile individuale pot  efectuate în funcție de drepturile de acces ale utilizatorului.

În meniul Utilizator > Limbă selectați limba dorită.

Page 92

Conguraţia aparatului

Componente Cu ajutorul Adăugare componente+ sunt adăugate în sistem toate componentele

disponibile.

Generator fotovoltaic Activați Maximum Power Point Tracker și introduceți în câmpul aferent puterea fo‐ tovoltaică conectată. În cazul unor șiruri de module solare combinate trebuie activa‐ te PV 1 + PV 2 cuplate în paralel.

Contor primarPentru funcționarea fără probleme cu alți operatori ai centralei elec‐ trice este important ca în punctul de alimentare să e montat Fronius Smart Meter. Invertorul și ceilalți operatori ai centralei electrice trebuie să e conectați cu rețeaua prin intermediul Fronius Smart Meter. Această setare inuenţează și comportamentul invertorului în timpul nopții. Dacă funcția este dezactivată, invertorul comută în modul de funcționare standby din mo‐ mentul în care nu mai există putere fotovoltaică și dacă nu există comenzi de mana‐ gement al energiei referitoare la baterie (de ex: atingere stare minimă de încărcare). Se aşează mesajul Power low (Putere scăzută). Invertorul repornește din momen‐ tul în care este transmisă o comandă de management al energiei sau dacă există putere fotovoltaică sucientă. Dacă funcția este activată, invertorul rămâne constant conectat cu rețeaua, pentru a putea prelua oricând energie de la alți producători de energie. După conectarea contorului selectați unul dintre următoarele tipuri de aparate:

Modbus RTU

Modbus TCP

MQTT (dispozitivul MQTT disponibil este aşat automat)

REMARCĂ!

Pentru comunicarea prin MQTT, invertorul și Smart Meter trebuie să e în aceeași subrețea.

De asemenea, trebuie deniţi următorii parametri pentru contorul de facturare:

Utilizare (contor generator sau contor secundar)

Denumire

Categorie (de ex. invertor)

Adresa IP (pentru Modbus TCP)

Port (pentru Modbus TCP)

Adresa Modbus (pentru Modbus RTU și TCP)

Valoarea Watt la contorul secundar reprezintă suma tuturor contoarelor de la gene‐ rator. Valoarea Watt la contorul secundar reprezintă suma tuturor contoarelor se‐ cundare.

Baterie Dacă modul limite SoC este setat pe Auto, valorile Limită minimă de încărcare și Li‐ mită maximă de încărcare sunt presetate în funcție de specicaţiile tehnice ale pro‐ ducătorului bateriei.

Dacă modul limite SoC este setat pe Manual, valorile Limită minimă de încărcare și Limită maximă de încărcare pot  modicate după consultarea producătorului bate‐ riei, în cadrul specicaţiilor sale tehnice.

Cu setarea Aprobare încărcare baterie de la alți producători de energie din rețeaua casei este activată/dezactivată încărcarea bateriei de la alți producători de energie. Puterea absorbită a invertorului Fronius poate  limitată cu valoarea din câmpul Pu‐ tere de încărcare max. de la AC. Maximul posibil de putere absorbită este limitat de puterea AC nominală a invertorului Fronius.

Page 93

Cu setarea Aprobare încărcare baterie de la rețeaua publică + Aprobare încărcare baterie de la alți producători de energie din rețeaua casei este activată/dezactivată încărcarea bateriei din rețeaua publică și, dacă există, de la alți producători de ener‐ gie din rețeaua casei. La această setare trebuie luate în calcul prevederile normative sau tarifare. Inde‐ pendent de această setare, vor avea loc încărcările de service necesare din rețeaua publică (de ex. reîncărcare forțată pentru protecția contra descărcării profunde).

IMPORTANT! Fronius nu își asumă nici un fel de responsabilitate pentru deteriorarea bateriilor al‐ tor producători.

Ohmpilot Sunt aşate toate dispozitivele Ohmpilot disponibile în sistem. Selectați dispozitivul Ohmpilot dorit și adăugați-l în sistem cu Adăugare.

Funcții și I/Os

Alimentare de urgență În cazul regimului de alimentare de urgență se poate selecta între Oprit și PV Point.

IMPORTANT! La congurarea regimului de alimentare de urgență PV Point trebuie respectate in‐ dicațiile din capitolul Siguranță la pagina 73.

Tensiune nominală pentru alimentare de urgență Dacă este activat regimul de alimentare de urgență, trebuie selectată tensiunea no‐ minală a rețelei publice.

Nivel de avertizare stare de încărcare În regimul de alimentare de urgență, de la această capacitate reziduală a bateriei este emis un avertisment.

Capacitatea reziduală Valoarea setată reprezintă capacitatea reziduală (în funcție de capacitatea bateriei) rezervată pentru regimul de alimentare de urgență. În modul de funcționare cuplat la rețea, bateria nu se descarcă sub capacitatea reziduală.

Management sarcină Aici pot  selectate până la 4 coduri Pin pentru managementul sarcinii. Alte setări pentru managementul sarcinii sunt disponibile în punctul de meniu Management sarcină. Standard: Pin 1

Australia - Demand Response Modes (DRM) Aici pot  setate codurile Pin pentru comanda via DRM:

Mod Descriere Informații DRM Pin

DRM0 Invertorul se separă

de la rețea

DRM intervine la întreru‐ pere, precum și scurtcir‐ cuit la cabluri REF GEN sau COM LOAD, sau la combinații nevalide de DRM1 - DRM8. Releele de rețea se des‐ chid.

REF GEN

COM

LOAD

Pin I/O

IO4 IO5

Page 94

Mod Descriere Informații DRM Pin

Pin I/O

DRM1 Import P

fără separarea de la

nom

≤ 0 %

nu este suportat în pre‐ zent

DRM 1/5 IN6

rețea

DRM2 Import P

≤ 50 % nu este suportat în pre‐

nom

DRM 2/6 IN7

zent

DRM3 Import P

* ≥ 0 %

rel

DRM4 Import P

≤ 75 % &

nom

nu este suportat în pre‐ zent

≤ 100 % nu este suportat în pre‐

nom

DRM 3/7 IN8

DRM 4/8 IN9

zent

DRM5 Export P

fără separarea de la

nom

≤ 0 %

nu este suportat în pre‐ zent

DRM 1/5 IN6

rețea

DRM6 Export P

≤ 50 % nu este suportat în pre‐

nom

DRM 2/6 IN7

zent

DRM7 Export P

-Q

* ≥ 0 %

rel

DRM8 Export P

≤ 75 % &

nom

nu este suportat în pre‐ zent

≤ 100 % nu este suportat în pre‐

nom

DRM 3/7 IN8

DRM 4/8 IN9

zent

Procentele indicate se referă întotdeauna la puterea nominală a aparatelor.

IMPORTANT! Dacă este activată funcția Australia - Demand Response Mode (DRM) și nu este co‐ nectat un sistem de comandă DRM, invertorul trece în regim standby.

Demand Respon‐ se Modes (DRM)

Pentru setarea națională Australia, poate  introdusă aici o valoare pentru puterea aparentă absorbită și puterea aparentă debitată.

Invertor Forțare standby

La activarea funcției regimul de alimentare în rețea al invertorului este întrerupt. În acest fel este posibilă deconectarea fără curent electric a invertorului iar componen‐ tele acestuia sunt protejate. La repornirea invertorului funcția standby este dezacti‐ vată automat.

PV 1 și PV 2

Parametru

Mod Oprit Maximum Power Point-Tracker este dezacti‐

Interval de va‐ lori Descriere

vat.

Auto Invertorul utilizează tensiunea la care este

posibilă puterea maximă a Maximum Power Point-Tracker.

Fix Maximum Power Point-Tracker utilizează

tensiunea denită la UDC x.

Page 95

Interval de va‐

Parametru

UDC x 80 ‑ 530 V Invertorul utilizează tensiunea xă prestabi‐

lori Descriere

lită, care este utilizată la Maximum Power Point-Tracker.

Dynamik Peak Manager

Semnal de telecontrol centralizat Semnalele de telecontrol centralizat sunt semnale emise de către o companie de energie electrică pentru conectarea și deconectarea consumatorilor care pot  con‐ trolate. În funcție de situația de instalare, se poate ajunge la atenuarea sau ampli‐ carea semnalelor de telecontrol centralizat de către invertor. Prin intermediul următoarelor setări se poate interveni asupra acestui lucru, dacă este necesar.

Parametru

Reducerea inu‐

enţei

Frecvență sem‐ nal de telecon‐ trol centralizat

Inductanță rețea 0,00001 ‑ 0,005 HAici trebuie introdusă valoarea măsurată la

Oprit Funcția este dezactivată. Pornit Este vericat potențialul de optimizare al

întregului șir de module solare și este deter‐ minată cea mai bună tensiune posibilă pen‐ tru regimul de alimentare în rețea.

Interval de va‐ lori Descriere

Oprit Funcția este dezactivată. Pornit Funcția este activată. 100 ‑ 3000 Hz Aici trebuie introdusă frecvența prestabilită

ale către compania de energie electrică.

punctul de alimentare.

Măsuri contra declanșărilor accidentale ale unității de monitorizare a curenților rezi‐ duali/FI (La utilizarea unui întrerupător de protecție împotriva curentului rezidual de 30mA)

REMARCĂ!

Dispozițiile naționale, ale operatorului de rețea sau alte condiții specice pot im‐ pune instalarea unui întrerupător de protecție împotriva curentului rezidual în ca‐ blul de racordare AC. În general, pentru acest caz este sucient un întrerupător de protecție împotriva curentului rezidual de tip A. În cazuri individuale și în funcție de condițiile locale specice pot interveni însă declanșări accidentale ale întrerupătorului de pro‐ tecție contra curenților vagabonzi de tip A. Din acest motiv Fronius recomandă, cu respectarea dispozițiilor naționale, utilizarea unui întrerupător de protecție împotriva curentului rezidual adecvat pentru convertizoare de frecvență, cu va‐ loarea curentului de declanșare de minim 100 mA.

Interval de va‐

Parametru

Factor de curent de scurgere pen‐ tru reducerea declanșărilor fal‐ se ale unității de monitorizare a curenților rezi‐ duali/FI

lori Descriere

0 ‑ 0,25 (implicit: 0,16)

Prin reducerea valorii setate este redus cu‐ rentul de derivație și este mărită tensiunea circuitului intermediar, ceea ce duce la o re‐ ducere nesemnicativă a randamentului.

Valoarea setată 0,16 permite un ran‐ dament optim.

Valoarea setată 0 permite curenți de scurgere minimi.

Page 96

Parametru

Interval de va‐ lori Descriere

Deconectare îna‐ inte de de‐ clanșările FI 30 mA

Valoare limită a curentului rezi‐ dual nominal ca‐ re nu determină declanșarea

Avertisment Iso

Parametru

Avertisment Iso Oprit Avertismentul privind izolația este dezacti‐

Oprit Funcția pentru reducerea declanșărilor acci‐

dentale ale întrerupătorului de protecție împotriva curenților reziduali este dezacti‐ vată.

Pornit Funcția pentru reducerea declanșărilor acci‐

dentale ale întrerupătorului de protecție împotriva curenților reziduali este activată.

0,015 ‑ 0,3 Valoarea stabilită de către producătorul

întrerupătorului de protecție împotriva cu‐ renților reziduali a curentului rezidual care nu determină declanșarea, la care între‐ rupătorul de protecție împotriva curenților reziduali nu se deconectează în condițiile stabilite.

Interval de va‐ lori Descriere

vat.

Pornit Avertismentul privind izolația este activat.

În cazul unei erori de izolație este emis un avertisment.

Mod de măsura‐ re a izolației

Valoare limită pentru avertis‐ ment izolație

Alimentare de urgență

Parametru

Tensiune nomi‐ nală alimentare de urgență

Precis Monitorizarea izolației se realizează cu ma‐

Rapid Monitorizarea izolației se realizează cu pre‐

100000 ‑ 10000000

Interval de va‐ lori Descriere

220 ‑ 240 V Reprezintă tensiunea de fază nominală care

ximă precizie iar rezistența de izolație măsu‐ rată este aşată pe interfața-utilizator a in‐ vertorului.

cizie mai redusă, ceea ce face ca durata măsurării izolației să se reducă iar valoarea izolației nu este aşată pe interfața-utiliza‐ tor a invertorului.

La atingerea unei valori sub această valoare limită, pe interfața-utilizator a invertorului este aşat mesajul de stare 1083.

este emisă la funcționarea cu curent de re‐ zervă.

Page 97

Parametru

Interval de va‐ lori Descriere

Oset frecvență alimentare de urgență

Valoare limită de protecție la sub‐ tensiune alimen‐ tare de urgență U< [pu]

-5 până la +5 Hz Cu valoarea setată poate  redusă, resp. majorată frecvența de alimentare de ur‐ gență (vezi Date tehnice) cu valoarea oset. Ca valoare standard este prestabilită valoa‐ rea +3 Hz. Consumatorii conectați (de ex. Fronius Ohmpilot) detectează în urma schimbării frecvenței faptul că este activă funcționarea cu curent de rezervă și reacțio‐ nează în mod corespunzător (de ex. activa‐ rea modului de economisire a energiei).

IMPORTANT! Dacă în sistem există alte surse AC, nu este permisă modicarea frecvenței de alimenta‐ re de urgență. Valoarea standard (+3 Hz) nu permite ca alte surse AC să alimenteze în paralel către invertor în timpul funcționării cu curent de rezervă, dat ind că acest lucru poate declanșa supratensiuni, precum și de‐ conectarea propriei rețele de alimentare de urgență.

0 ‑ 2 %V Cu valoarea setată se setează valoarea li‐

mită pentru oprirea funcționării ca genera‐ tor de rezervă de ex. Valoare setată 0,9 = 90 % din tensiu‐ nea nominală.

Timp protecție la subtensiune ali‐ mentare de ur‐ gență U<

Valoare limită protecție la su‐ pratensiune ali‐ mentare de ur‐ gență U> [pu]

Timp protecție la supratensiune alimentare de urgență U>

Temporizare re‐ pornire alimen‐ tare de urgență

Încercări repor‐ nire alimentare de urgență

0,04 ‑ 20 s Timp de declanșare la atingerea unei valori

sub valoarea limită de protecție la subten‐ siune alimentare de urgență.

0 ‑ 2 %V Cu valoarea setată se setează valoarea li‐

mită pentru oprirea funcționării ca genera‐ tor de rezervă de ex. valoare setată 1,1 = 110 % din tensiu‐ nea nominală.

0,04 ‑ 20 s Timp de declanșare la depășirea valorii li‐

mită de protecție la supratensiune alimenta‐ re de urgență.

0 ‑ 600 s Reprezintă timpul de așteptare pentru relu‐

area funcționării cu curent de rezervă după o deconectare.

1 ‑ 10 Este numărul maxim de încercări de repor‐

nire automate. Dacă a fost atins numărul maxim de încercări de repornire automate este necesară conrmarea manuală a mesa‐ jului de service 1177.

Page 98

Parametru

Interval de va‐ lori Descriere

Monitorizare ex‐ ternă frecvență la regimul de ali‐ mentare de ur‐ gență (numai pentru Italia)

Interval deco‐ nectare alimen‐ tare de urgență la scurtcircuit

Oprit Funcția este dezactivată Pornit Pentru funcționarea cu curent de rezervă

(Full Backup) în Italia este necesară activa‐ rea monitorizării externe a frecvenței. Înain‐ te de încetarea funcționării cu curent de re‐ zervă este vericată frecvența de rețea. Dacă frecvența de rețea se situează în inter‐ valul limită admis, sarcinile sunt conectate la rețeaua publică.

0,001 ‑ 60 s La apariția unui scurtcircuit în timpul

funcționării cu curent de rezervă, funcționa‐ rea cu curent de rezervă este oprită în de‐ cursul intervalului setat.

Page 99

Management energie

Încărcarea ma‐ ximă permisă a bateriei din rețea‐ ua publică

Management ba‐ terie

În Germania se alică noi reguli pentru încărcarea bateriei începând de la 1 ianuarie

2024. Capacitatea maximă de încărcare din rețelele publice este de 4,2 kW la un control conform §14a EnWG . În scop de documentare, invertorul trebuie să stabilească o legătură cu Solar.web și să e conectat în permanență la Internet, pentru a putea demonstra implementa‐ rea comenzilor externe de control. În mod standard, puterea de încărcare este limitată la o valoare inferioară. Aveți grijă să nu utilizați o putere de încărcare mai mare de valoarea permisă de 4,2 kW.

Setări SoC baterie Dacă Modul limite SoC este setat pe Auto, valorile Limită minimă de încărcare și Li‐ mită maximă de încărcare sunt presetate conform specicaţiilor tehnice ale pro‐ ducătorului bateriei.

Dacă Modul limite SoC este setat pe Manual, valorile Limită minimă de încărcare și Limită maximă de încărcare pot  modicate după consultarea producătorului bate‐ riei, în cadrul specicaţiilor sale tehnice. În regim de alimentare de urgență nu se ține cont de valorile setate.

Cu setarea Aprobare încărcare baterie de la alți producători de energie din rețeaua casei se activează/dezactivează încărcarea bateriei de la alți producători de energie. Puterea absorbită a invertorului Fronius poate  limitată prin valoarea din câmpul Putere de încărcare max. de la AC. Maximul posibil de putere absorbită este limitat de puterea AC nominală a invertorului Fronius.

Nivel de avertizare stare de încărcare În regimul de alimentare de urgență, de la această capacitate reziduală a bateriei este emis un avertisment.

Capacitatea de rezervă Valoarea setată reprezintă capacitatea reziduală (în funcție de capacitatea bateriei) rezervată pentru regimul de alimentare de urgență. În modul de funcționare cuplat la rețea, bateria nu se descarcă sub capacitatea reziduală.

IMPORTANT! Fronius nu își asumă nici un fel de responsabilitate pentru deteriorarea bateriilor al‐ tor producători.

Managementul bateriei în funcție de indicații temporale Prin controlul bateriei în funcție de indicații temporale este posibilă prestabilirea pentru baterie a unei valori denite pentru încărcare/descărcare, precum și limita‐ rea sau împiedicarea încărcării/descărcării.

Page 100

Managementul bateriei este inuenţat, de exemplu, de următoarele setări

500 W TARGET: 0 W

0 W

500 W

1000 W

500 W

autorizarea încărcării bateriei din rețeaua publică

limitarea puterii invertorului, acumulatorului sau a întregului sistem

specicaţii de comandă via Modbus

Optimizarea autoconsumului

IMPORTANT! Regulile stabilite pentru controlul bateriei au al doilea cel mai mic grad de prioritate după optimizarea autoconsumului. În funcție de conguraţie este posibil ca regulile să nu e îndeplinite din cauza altor setări.

Pentru regulile de control al bateriei în funcție de indicații temporale, se pot selecta următoarele valori:

Putere de încărcare max. Bateria este încărcată cel mult cu valoarea setată în câmpul de introducere date Putere. Dacă nu este posibilă alimentarea în rețeaua publică și/sau un consum direct în casă, valoarea setată Putere de încărcare max. este ignorată iar energia gene‐ rată este încărcată în baterie.

Putere de încărcare min. Bateria este încărcată cel puțin cu valoarea setată în câmpul de introducere da‐ te Putere.

Putere de descărcare max. Bateria este descărcată cel mult cu valoarea setată în câmpul de introducere date Putere.

Putere de descărcare min. Bateria este descărcată cel puțin cu valoarea setată în câmpul de introducere date Putere.

Exemple - Contro‐ lul bateriei în funcție de indi‐ cații temporale

Controlul timpului în care regula este valabilă se deneşte în câmpurile de introdu‐ cere date Oră și selectând Zilele săptămânii.

Nu este posibilă denirea unui interval orar după miezul nopții (00:00). Exemplu: O reglare de la ora 22:00 până la ora 06:00 trebuie setată cu cel puțin 2 înregistrări‚ orele „22:00 - 23:59” și orele „00:00 - 06:00”.

Exemplele de mai jos servesc la explicarea uxurilor de energie. Nu sunt luate în considerare randamentele.

Sistem cu baterie

100

Sistem fotovoltaic la invertor 1 000 W
