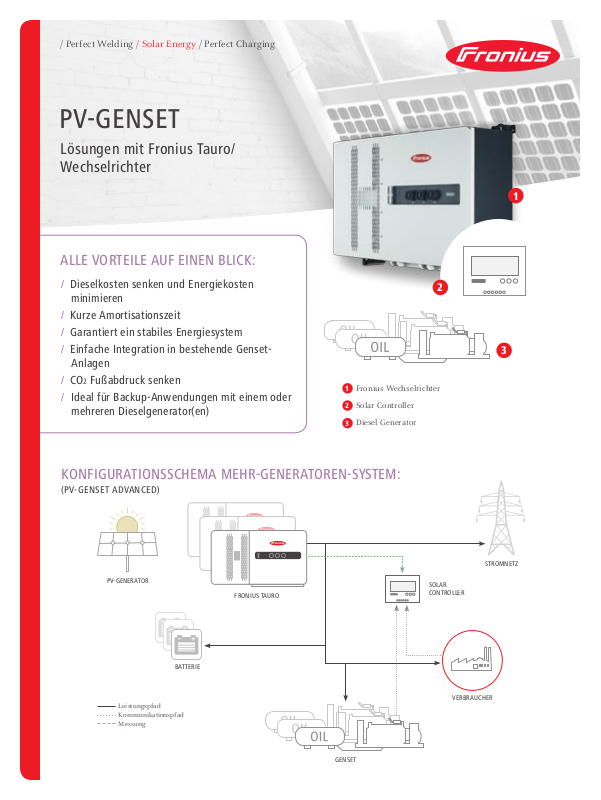

PV-GENSET
Lösungen mit Fronius Tauro/
Wechselrichter
ALLE VORTEILE AUF EINEN BLICK:
1
/ Dieselkosten senken und Energiekosten
minimieren
/ Kurze Amortisationszeit
/ Garantiert ein stabiles Energiesystem
/ Einfache Integration in bestehende Genset-
Anlagen
2 Fußabdruck senken
/ CO
/ Ideal für Backup-Anwendungen mit einem oder
mehreren Dieselgenerator(en)
Fronius Wechselrichter
1
Solar Controller
2
Diesel Generator
3
KONFIGURATIONSSCHEMA MEHR-GENERATOREN-SYSTEM:
(PV-GENSET ADVANCED)
PV-GENERATOR
FRONIUS TAURO
2
SOLAR
CONTROLLER
3
STROMNETZ
BATTERIE
Leistungspfad
Kommunikationspfad
Messung
VERBRAUCHER
GENSET
Page 2
WAS WIRD FÜR DIE UMSETZUNG DER PV-GENSET LÖSUNG BENÖTIGT?
PV-GENSET
GERÄT TYP ANMERKUNG
PV-INVERTER
SOLAR CONTROLLER
Fronius SnapINverter
Fronius Tauro
Fronius GEN24
Elum
(ePowerControl)
ENcombi
(ECpv)
DEIF
(ASC)
Fronius SnapINverter
- Symo 3.0-3-M bis 8.2-3-M
- Symo 10.0-3-M bis 20.0-3-M
- Eco 25.0-3-S bis 27.0-3-S
- Symo Advanced 10.0-3 bis 12.0-3 208-240
- Symo Advanced 15.0-3 bis 24.0-3 480
- Symo 15.0-3-S 208-240
Fronius Tauro (Tauro, Tauro ECO)
- Tauro 50.0 kW
- Tauro ECO 50.0 bis 100.0 kW
Fronius GEN24 & GEN24 Plus
- Symo GEN24 6.0 bis 10.0 [Plus]
Der Solar Controller ist die Kommunikations
schnittstelle und übernimmt die einwandfreie
Steuerung des Gesamtsystems.
Dank der integrierten Fronius Kommunikati
onseinheit lassen sich die Drittanbieterkomponenten mit Modbus RTU oder über TCP
mit dem SunSpec Inverter Control Model in
eine Steuerung einfach einbinden.
-
-
BATTERIE
OPTIONAL
ComAp
(InteliSys)
Weitere hilfreiche Informationen finden Sie
in folgenden unserer Webinare:
DEIF-Webinar Elum-
Webinar
Eine Batterielösung, welche die abgeregelte
PV-Energie (aufgrund min. Genset loading)
ableitet und in Zeiten von PV-Unterversorgung
unterstützt, kann die Rentabilität des Systems
erhöhen.
Die Leistung des Batteriespeichersystems sollte
so dimensioniert werden, dass die Leistung
eines Dieselgenerators ersetzt werden kann. Bei
der Unterschreitung der Genset-Minimallast
sollte eine PV-Abregelung verhindert werden
damit die erzeugte PV-Energie in der Batterie
gespeichert werden kann.
System-
Controller-
Webinar
Page 3
GERÄT TYP ANMERKUNG
KOMMUNIKATION
FRONIUS WECHSELRICHTER,
SOLAR CONTROLLER
GENERATOR-LEISTUNG
Modbus RTU Die Fronius Wechselrichter sind über Modbus
RTU mit dem Solar Controller verbunden.
Die Modbus-Verbindung wird mit einem
geschirmten Kabel (ab CAT5) ausgeführt.
Wichtig dabei ist, dass die Schirmung der
einzelnen Kabel miteinander verbunden sind
und lediglich an einem Punkt geerdet sind.
Um die Kommunikation zwischen den
Wechselrichtern sicherzustellen ist es
notwendig, jedem Gerät im Ring eine Nummer
zuzuweisen. Dies erfolgt über das Setup-Menü
auf jedem Wechselrichter im DATCOMUntermenü. Ebenso muss im DATCOM-Menü
geprüft werden, dass der Protokolltyp auf Solar.
Net gesetzt ist. Feedback über die erfolgreiche
Konfiguration des Solar.Net-Ringes kann man
über den DATCOM-Status erhalten.
Energiezähler In einem Mehr-Generatoren-System werden
externe Zähler eingesetzt, um Lasten sowie
die Leistung des Gensets zu erfassen. Die
Anbindung erfolgt in der Regel über eine
Modbus RTU Leitung am Solar Controller.
SETUP FRONIUS
WECHSELRICHTER
TRANSFORMATOR
FRONIUS SOLAR.WEB
ANBINDUNG
Der Fronius Wechselrichter verfügt über ein spezielles MicroGrid-Setup (MG 50/ MG 60) mit
verschiedenen Funktionen, die für einen stabilen Betrieb des MicroGrids sorgen. Dieses kann
am Display bzw. am Webinterface des Fronius Wechselrichters eingestellt werden.
Die Mehr-Generatoren-Lösungen sind sowohl für Niederspannungsanwendungen, als auch für
Mittelspannungsanwendungen geeignet
Jedes PV-Genset-System kann jederzeit mit dem kostenlosen Wechselrichter-Monitoring-Portal
Fronius Solar.web überwacht, analysiert und visualisiert werden. Bei Fronius Tauro Geräten
kann mit der zweiten Modbus Schnittstelle ein Fronius Smart Meter zum Messen von Genera
toren und Lasten ins Solar.web eingebunden werden. Beim Fronius SnapINverter können mit
einer Datamanager-Box weitere Smart Meter in das Fronius System-Monitoring aufgenommen
werden.
-
Page 4
Text und Abbildungen entsprechen dem tec hnischen Stand bei Druckleg ung. Änderungen vorb ehalten.
Alle Angaben sind trotz sorgfältiger Bea rbeitung ohne Gewä hr - Haftung ausges chlossen. Urheber recht © 2011 Fronius™. Al le Rechte vorbehalten.
BACKUP-FUNKTION
STABILE STROMVERSORGUNG MIT EINER PV-GENSET ANLAGE
Mit einem PV-Genset System sichern Unternehmen ihre Energieversorgung ab. Das ist vor allem dann unternehmens-entscheidend, wenn
das lokale Netz keine stabile Stromversorgung garantiert. Die Kombination aus Dieselgenerator mit Solar-System sorgt für eine kontinuierliche Energiezufuhr ohne Unterbrechungen.
Besonders bei PV-Genset Systemen mit einer Netzanbindung ist für ein ausreichendes Zusammenspiel zwischen Netz, PV-Generator und
Genset zu achten. Diese Funktion übernimmt der Solar Controller kombiniert mit einem Rückmeldekontakt. Je nach Hersteller können
zusätzliche Messkomponenten anfallen.
DIE RICHTIGE ANLAGENGRÖSSE BESTIMMEN
Bei jeder Anlagenplanung ist zu berücksichtigen, dass eine Mindestlast des Dieselgenerators von 30% seiner nominalen Leistung
nicht dauerhaft unterschritten werden darf. Die optimale Anlagengröße liegt zwischen der Maximallast und der Mindestleistung.
Sind Batteriespeicher im System, kann die Leistung der dazugehörigen Batteriewechselrichter kann in der Auslegung zur Leistung der
Generatoren hinzugezählt werden, was größere PV-Anlagen erlaubt.
WIR SIND FÜR SIE DA!
Fronius unterstützt seine Kunden bei der Planung
des Systems mit Simulationen basierend auf einer
ausgefüllten PV-Genset Checkliste, um die optimale
Anlagengröße zu bestimmen.
Überzeugen Sie sich von
unserer Referenz, wie die
REFERENZ
PV-GENSET
PV-Gensetlösung optimal
umgesetzt wird:
