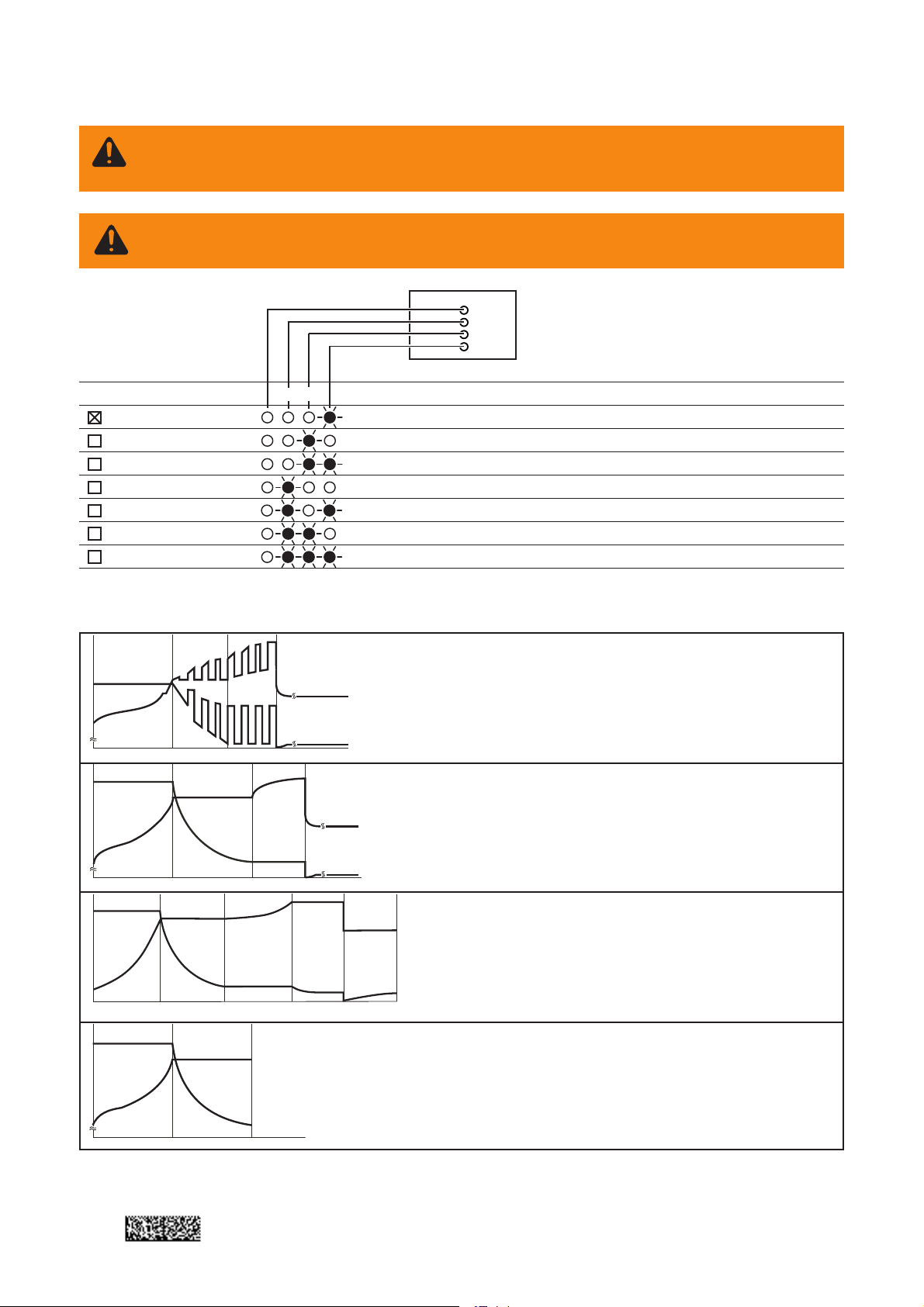

Kennlinien / Characteristics HF + 2040 M I-Puls
WARNUNG! Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen. Beachten Sie
die Angaben des Batterieherstellers. Während der Parametereinstellung keine Batterie an das Ladegerät
anschließen.
WARNING! Incorrect operation can cause serious injury and damage. Observe battery manufacturer’s
instructions. When parameters are being set, make sure battery is disconnected from charger.
Date: 26.02.2013
No. Characteristic Code Battery Capacity
[Ah]I1[A]
U
1 [V/Cell]I2[A]
U
1 IUpIpoU I-Puls, Nass/LM 360 - 440 35 2,40 max.35 2,25
2 IUIoU PzS, PzB, GiS 290 - 360 35 2,40 17,6 2,25
3 IUIoU PzS, PzB, GiS 240 - 290 35 2,40 14,4 2,25
4 IUIoU PzV 210 - 280 35 2,40 3,2 2,25
5 IUIUoU Block Gel/Vlies 210 - 280 35 2,40 8,4 2,5 2,28
6* IU-IU Format Nass/Wet 90 - 200 3,8 (30h) 2,75 - 2,25
7* IU-IU Format Gel/Vlies 80 - 100 2,8 (20h) 2,55 - 2,25
* Nur für geschultes Banner Fachpersonal * For trained Banner staff only
I
U
I
1
I
1
1
2
U
2
U
1
U
2
I
2
IUpIpoU
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
gepulst
I2..... Nachladestrom gepulst
U2... Erhaltungs-Ladespannung
IUIoU
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
I2..... Nachladestrom
U2... Erhaltungs-Ladespannung
I1..... Main charging current
U1... Final charging voltage
pulsed
I2..... After charging current
pulsed
U2... Trickle charging voltage
I1..... Main charging current
U1... Final charging voltage
I2..... Additional charging current
U2... Trickle charging voltage
2 [V/Cell]U3
IUIUoU
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
I2..... Nachladestrom
U2... Nachladespannung
U3... Erhaltungs-Ladespannung
I
1
I
1
U
1
I
2
U
1
U
2
U
o
3
IU
I1..... Hauptladestrom
U1... Ladeschluss-Spannung
IUIUoU
I1..... Main charging current
U1... Final charging voltage
I2..... Additional charging current
U2... Additional charging voltage
U3... Trickle charging voltage
I1..... Main charging current
U1... Final charging voltage
42,0426,0070,AL 004-23022015
Technische Daten / Technical Data
Elektrische Daten
Eingang / Electrical Data Input
Elektrische Daten
Ausgang / Electrical Data Output
Netzspannung Mains voltage ~ 230 V AC +/- 15 %
Netzfrequenz Mains frequency 50 / 60 Hz
Netzstrom Mains current max. 7,7 A eff.
Netzabsicherung Mains fuse max. 16 A
Wirkungsgrad Efficiency max. 96 %
Wirkleistung Effective Power max. 1120 W
Leistungsaufnahme (Standby) Power consumption (standby) max. 1,7 W
Schutzklasse Protective class I
Max. zulässige Netzimpedanz an der Schnittstelle (PCC) zum öffentlichen Netz keine
EMV Emissionsklasse A
Max. permitted mains impedance at interface (PCC) to public grid none
EMC emission class A
Nominelle Ausgangsspannung Nominal output voltage 24 V DC / 12 Zellen (Cells)
Ausgangsspannungs-Bereich Output voltage range 2 V - 33,6 V DC
Ausgangsstrom Output current 35 A bei / at 28,8 V DC
Batterie-Rückstrom Battery backcurrent < 1 mA
Mechanische
Daten / Mechanical Data
Umgebungsbedingungen /
Ambient conditions
Normen / Standards
Kühlung Konvektion
Cooling Convection
Abmessungen l x b x h 247 x 162 x 88 mm
Dimensions l x w x h 9.72 x 6.38 x 3.46 in.
Gewicht (ohne Kabel) 2,2 kg
Weight (without cable) 4.85 lb.
Betriebstemperatur -20 °C - +40 °C (>30 °C Derating)
Operating temperature -4 °F - +104 °F (>86 °F Derating)
Lagertemperatur -40 °C - +85 °C
Storage temperature -40 °F - +185 °F
Klimaklasse Climate class B
Schutzart Degree of protection IP40
Schock/Shock, IEC 60068-2-27 (Sinus 10-150 Hz; 1,5 h / Achse; 1.5 h / axis)
Stoß/Push, IEC 60068-2-29 (1000 Stöße mit 25 g / Achse, 1000 Pushes with 25 g / axis)
Vibration, IEC 60068-2-64 (5 g, 5-500 Hz, 1h 40 min, 3 Achsen)
EN 60335-1 EN 60335-2-29
EN 61000-3-2
EN 61000-6-2 (EN 61000-4-2, EN 61000-4-3, EN 61000-4-4)
(EN 61000-4-5, EN 61000-4-6, EN 61000-4-11)
EN 61000-6-4 (Class A)
Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderungen vorbehalten.
Text and illustrations technically correct at the time of going to print. Right to effect modifications is reserved.
