1. Hinweise zu dieser Anleitung

1.1 Gültigkeitsbereich

Diese Anleitung gilt für die Netzumschaltboxen mit allpoliger- und dreipoliger Trennung, gemäß
den Empfehlungen der

Fronius international GmbH

Bitte beachten Sie unbedingt zu dieser Installationsanleitung die entsprechende System­Begleitdokumentation, wie

• Technische Daten Fronius Energy Package

• Bedienungsanleitung Fronius Energy Package

• Installationsanleitung Fronius Energy Package

• www.fronius.com/energy-package-manuals

Bezeichnungen (enwitec electronic - Matchcode) für die Umschalteinrichtungen

3PH FRO BBDAP 20KW 3PH 1.0 NA Bender

spezielle Ausführung/Variante

hier z.B. zusätzlicher NA-Schutz
der Fa. Bender integriert
oder

- incl. Quellenumschalter "QU"

- sonstiges

Versionsnummer (Varianten)

3PH: Dreiphasige Einspeisung des
Batteriewechselrichters

Maximale thermische Durchgangs­ leistung [kW]

Produktfunktionalität (Abkürzung in
Englisch) hier: Battery Backup Distri­ bution mit AllPoliger Trennung
(

Produkt ausschließlich kompatibel zu
Systemen des Herstellers Fronius

3PH: Dreiphasiger Netzanschluss
(3 x 400/230V 50Hz TT/TN-S)

BBD3P

= Dreipolige Trennung)

Seite -4- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

BBDAP

enwitec electronic GmbH & Co. KG

GEFAHR

WARNUNG

VORSICHT

1.2 Zielgruppe

Diese Anleitung ist für ausgebildete Elektrofachkräfte. Die in dieser Anleitung beschriebenen
Tätigkeiten dürfen nur ausgebildete Elektrofachkräfte ausführen.

1.3 Verwendete Symbole

„Gefahr“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung unmittelbar zum Tod
oder zu schwerer Körperverletzung führt!

„Warnung“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zum Tod oder zu
schwerer Körperverletzung führen kann!

„Vorsicht“ kennzeichnet einen Sicherheitshinweis, dessen Nichtbeachtung zu einer leichten oder
mittleren Verletzung führen kann!

WICHTIG

„Wichtig“ kennzeichnet wichtige Informationen!

Seite -5- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

2. Verwendung und Sicherheit

2.1 Bestimmungsgemäße Verwendung

2.1.1 Systemfreigaben

Die Netzumschaltbox darf ausschließlich im "Fronius Energy Package" verwendet werden. Die von
enwitec-electronic verwendeten Komponenten und die elektrische Verdrahtung sind vom
Hersteller "Fronius international GmbH" approbiert. Beachten Sie bitte, dass die Notstromfunktion
im Allgemeinen erst ab einem gewissen Softwarestand des Symo-Hybrid funktionsfähig ist.
Kontaktieren Sie hier im Zweifelsfall den Hersteller "Fronius international GmbH".

2.1.2 Länderfreigaben

Die Netzumschaltboxen für das "Fronius Energy Package" sind in allen hier aufgeführten Varianten
grundsätzlich in

Österreich
Deutschland
Schweiz

einsetzbar. Die wichtige Festlegung, ob eine Allpolige- oder Dreipolige Netztrennung durchgeführt
wird, obliegt dem Netzbetreiber. Dieser könnte auch eine Variante mit einem zusätzlichen Netz­und Anlagenschutz (NA-Schutz/"ENS" = Version mit Bender VMD460 Relais) fordern. Bei den
deutschen Niederspannungsnetzbetreibern wird im Allgemeinen die Allpolige Trennung gefordert
(VDN-Richtlinie "Notstromaggregate"), in Österreich wird die zukünftige "TAEV" die Dreipolige
Trennung favorisieren, welche allerdings nicht im TT-Netz angewendet werden darf.

2.1.3 Varianten und Entscheidungshilfe

Entsprechend der Forderungen des Netzbetreibers

Allpolige Trennung
Dreipolige Trennung
evtl. zusätzlicher NA-Schutz ("ENS")

bietet enwitec electronic GmbH & Co.KG die passende Netzumschaltbox. Bitte beachten Sie, dass
der Anlagen-Errichter/Installateur die Verantwortung für die korrekte Auswahl trägt. Im
Zweifelsfalle ist immer eine Abstimmung mit dem Netzbetreiber (insbesondere bei der Erst­Installation) ratsam. Hier kann das Flussdiagramm auf der nächsten Seite hilfreich sein!

Zum Zeitpunkt der Ausgabe dieser Installationsanleitung liegt enwitec electronic GmbH & Co.KG
eine Forderung nach einem zusätzlichem Netz- und Anlagenschutz nur seitens einiger
österreichischer Netzbetreiber vor!

Seite -6- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

Seite -7- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

2.1.4 Aufgaben der Netzumschaltbox

Messung und Übertragung der für das Energiemanagement und "solar.web"

benötigten Parameter mittels integriertem "Fronius Smart Meter"

Netztrennung bei Netzausfall/Netzstörung
Wiederzuschaltung bei Netzwiederkehr/Netzstörungsbeseitigung
Aufbau der sicherheitsrelevanten Erdverbindung im Notstrombetrieb
Separierung der Verbraucher-Stromkreise in "normale" Verbraucherlasten

(ohne Notstromfunktionalität) und in Notstromlasten

Die Gesamtlast der Notstromkreise darf nicht höher sein als die Nennleistung des
Wechselrichters:

Symo Hybrid 3.0-3-S 3KVA!
Symo Hybrid 4.0-3-S 4KVA!
Symo Hybrid 5.0-3-S 5KVA!

2.1.5 Arbeitsweise der Notstromumschaltung

U m s ch a l t u n g N e t z b e t r i eb in d e n N ot s t ro m b e t r i e b

Ausfall bzw. Störung des öffentlichen Netzes
Die Netzschütze K1 und K2 fallen ab. Diese Deaktivierung erfolgt entweder

mittels der direkten Netzanbindung oder durch den Bender-NA Schutz.

Die Netzschütze K1 und K2 trennen dadurch:

 den Symo-Hybrid und die Notstromlasten allpolig oder dreipolig vom

öffentlichen Netz

 die "normalen" Verbraucherlasten werden nicht getrennt.

Der Symo-Hybrid bleibt weiterhin mit den Notstromlasten verbunden.
Das Relais K3* wird durch Ansteuerung vom Symo-Hybrid aktiviert (12VDC).
Die Schütze K4+ und K5+ fallen ab und verbinden den Nullleiter vom Symo-

Hybrid mit dem Schutzleiter. Dadurch wird eine sichere "PEN" Verbindung
für den Notstrombetrieb erreicht

Der Symo-Hybrid erhält zusätzlich Informationen über das Smart-Meter und

startet seine interne Prozedur für den Notstrombetrieb.

Nach Prüfung aller zur Verfügung stehender Parameter und zusätzlicher

Sicherheitsinformationen (Rückmeldungen von K1/K2/K4+/K5+) wird die
aktive Einspeisung vom Symo-Hybrid nach einer definierten Mess-Zeit
gestartet. Nun werden alle Notstromlasten mit elektrischer Energie versorgt.

*

Das Relais K3 ist als zusätzliche Sicherheit verbaut und verhindert durch seinen Öffner-Kontakt eine Aktivierung
der Netz- und "PEN"-Schütze (K1/K2/K4+/K5+) bei Netzwiederkehr. Damit kann ohne ein zusätzliches "Einverständnis"
des Symo-Hybrid nicht wieder in den Netzbetrieb gewechselt werden, obwohl eine Netzwiederkehr schon vorhanden
ist, bzw. der Bender NA-Schutz die Netzbedingungen akzeptiert hat.

+

bei Allpoliger Trennung!

Seite -8- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

U m s ch a l t u n g N o ts t ro m b e t r i e b in de n N et z b e t r i e b

Wiederkehr des öffentlichen Netzes
Das Smart-Meter misst eine Netzspannung und übermittelt diese

Information an den Symo-Hybrid.

Nach einer definierten Mess-Zeit wird das öffentliche Netz wieder als

"stabil" betrachtet.

Der Symo-Hybrid beendet dann sofort ODER erst nach Bestätigung

(spätestens aber bei leerer Batterie) seinen Notstrombetrieb und schaltet
seine Ausgänge spannungsfrei.

Der Symo-Hybrid deaktiviert die Ansteuerung vom Relais K3, damit werden

praktisch zeitgleich

 die Netzschütze K1/K2 aktiviert (Verbindung zum öffentlichen Netz

wird allpolig wiederhergestellt) bzw. das Remote-Signal für den
Bender NA-Schutz aufgehoben und dieser aktiviert K1/K2;

 die "PEN"-Schütze K4+/K5+ aktiviert (dadurch Trennung der "PEN"

Verbindung des Notstrombetriebs).

Die "normalen" Verbraucherlasten, als auch die Notstromlasten und der

Symo-Hybrid sind damit wieder mit dem öffentlichen Netz verbunden.

Der Symo-Hybrid wiederum startet seine aktive Einspeisung nach Prüfung

aller normativ geforderten Netzparameter mittels seines internen NA­Schutzes.

Seite -9- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

2.1.6 Zulässige Netzformen (Öffentliches Netz)

Allpolige Trennung in der Kundenanlage

TN(C)-S Netzbetreiber: 4 Adrig (gemeinsamer PE und N)
Kundenanlage: 5 Adrig (getrennter PE und N)

TN-S Netzbetreiber: 5 Adrig (getrennter PE und N)
Kundenanlage: 5 Adrig (getrennter PE und N)

TT Netzbetreiber: 4 Adrig (kein PE, nur N)
Kundenanlage: 4 Adrig (nur N, PE hat keine Netzverbindung; PE nur örtlich)

Dreipolige Trennung in der Kundenanlage

TN(C)-S* Netzbetreiber: 4 Adrig (gemeinsamer PE und N)
Kundenanlage: 5 Adrig (getrennter PE und N)

TN-S Netzbetreiber: 5 Adrig (getrennter PE und N)
Kundenanlage: 5 Adrig (getrennter PE und N)

*Achtung: Die Dreipolige Trennung in der TN-S Kundenanlage bei einem TN-C Netz des
Netzbetreibers muss in unmittelbarer Nähe zum Aufteilungspunkt des PEN-Leiters erfolgen (bis zu
max. 2m Leitungslänge ist z.B. empfohlen von "Netz Oberösterreich").

Erläuterungen

TN(C)-S Netz Nur allpolige Trennung

im TT-Netz

Seite -10- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1





enwitec electronic GmbH & Co. KG

GEFAHR

2.2 Sicherheitshinweise

Lebensgefahr durch hohe Spannungen! Die Installation und Inbetriebnahme der Netzumschaltbox
darf nur durch ausgebildete Elektrofachkräfte erfolgen!

Die Netzumschaltbox ist so aufgebaut, dass

Leitungsschutzschalter;
Fehlerstromschutzschalter RCD (RCD ≙ Englisch Residual Current Device);
Bedienung Fronius Smart Meter und
Bedienung Bender NA-Schutz (keine Parametrierung!)
Bedienung des Quellenumschalters für die Notstromlasten

laienbedienbar sind. Damit können z.B. vorgeschriebene Überprüfungen des
Fehlerstromschutzschalters (Test-Taste) auch durch Laien durchgeführt werden.

Außerdem können am Fronius Smart Meter verschiedene Betriebszustände (durch den „Laien“)
abgelesen werden.

Seite -11- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

Netzumschaltbox

und deren Bauteile nicht über den Hausmüll entsorgen!

2.3 Erklärung der Symbole/Kennwerte auf dem Typenschild

Symbol

Bezeichnung/Bedeutung

CE-Kennzeichnung

Die Netzumschaltbox entspricht den Anforderungen der
zutreffenden EG-Richtlinien.

ohne Symbol

ohne Symbol

ohne Symbol

Schutzklasse II

Die Netzumschaltbox hat eine verstärkte Isolierung und ist somit gegen direktes
und indirektes Berühren geschützt.

Schutzart IP65

Die Netzumschaltbox ist komplett gegen Staubeintritt und Strahlwasser geschützt.

Max. Umgebungstemperatur (ta ) [°C]

Bis zu dieser max. Umgebungstemperatur darf die Netzumschaltbox betrieben
werden.

Bemessungs-Betriebsspannung [V]

Betreiben Sie die Netzumschaltbox an keiner anderen Betriebsspannung als
angegeben!

ohne Symbol

Bemessungs-Betriebsfrequenz [Hz]

Betreiben Sie die Netzumschaltbox an keiner anderen Betriebsfrequenz als
angegeben!

ohne Symbol

ohne Symbol

ohne Symbol

Bemessungs-Leistung [kW]

Für diese Durchgangsleistung –oder thermische Nennleistung- ist die
Netzumschaltbox konzipiert.

Spitzenstrom [A]

Bis zu diesem Spitzenstrom darf die Netzumschaltbox betrieben werden.

IEC/EN – Normenangabe

Die Netzumschaltbox erfüllt die IEC/EN61439-1 (DE: VDE 0660-600-1)
„Niederspannungs-Schaltgerätekombinationen“

Seite -12- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

Anzahl

Bezeichnung

A 1 Netzumschaltbox

10011465

B 2 Kabelverschraubung M40 x 1,5 (Klemmbereich Ø 16

– 28mm)

C 2 Erweiterung von M32 auf M40

D 4 Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13

– 21mm)

E 2 Erweiterung von M25 auf M32

F 1 Reduzierung von M20 auf M12 (für

Druckausgleichsventil)

G 2 Kabelverschraubung M20 x 1,5 (Klemmbereich Ø 6

– 13mm)

H 2 Gegenmutter M32

I 2 Gegenmutter M25

J 3 Gegenmutter M20

K 1 Druckausgleichselement

L 1 Warnaufkleber “gefährliche Spannung”

M 4 Abdeckkappen für

Befestigungsschrauben

N 1 Bedienungsanleitung Fronius Smart Meter

O 1 Abschlusswiderstand 120

Ω

3. Lieferumfang

3.1 Type 10011465 -Allpolig; Standard-

H I J K L

M N O

A B C D E F G

Position

(aufgeklebt auf Bedienungsanleitung Smart Meter)

Seite -13- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

Position

Anzahl

Bezeichnung

A 1 Netzumschaltbox

10011646

B 3 Kabelverschraubung M40 x 1,5 (Klemmbereich Ø 16

– 28mm)

C 3 Erweiterung von M32 auf M40

D 4 Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13

– 21mm)

E 1 Erweiterung von M25 auf M32

F 1 Reduzierung von M20 auf M12 (für Druckausgleichsventil)

G 2 Kabelverschraubung M20 x 1,5 (Klemmbereich Ø 6

– 13mm)

H 3 Gegenmutter M32

I 1 Gegenmutter M25

J 3 Gegenmutter M20

K 1 Druckausgleichselement

L 1 Warnaufkleber “gefährliche Spannung”

M 4 Abdeckkappen für Befestigungsschrauben

N 1 Bedienungsanleitung Fronius Smart Meter

O 1 Abschlusswiderstand 120

Ω

P 1 Kurzanleitung

Bender VMD460

Q 1 Plombier

-

Set

"01968"

3.2 Type 10011646 -Allpolig; incl. NA-Schutz Bender-

A B C D E F G

H I J K L M

N O P Q

Seite -14- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

(aufgeklebt auf Bedienungsanleitung Smart Meter)

enwitec electronic GmbH & Co. KG

Position

Anzahl

Bezeichnung

A 1 Netzumschaltbox

10011645

B 3 Kabelverschraubung

M40 x 1,5 (Klemmbereich Ø 16

– 28mm)

C 3 Erweiterung von M32 auf M40

D 4 Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13

– 21mm)

E 1 Erweiterung von M25 auf M32

F 1 Reduzierung von M20 auf M12 (für Druckausgleichsventil)

G 2 Kabelverschraubung M20 x

1,5 (Klemmbereich Ø 6

– 13mm)

H 3 Gegenmutter M32

I 1 Gegenmutter M25

J 3 Gegenmutter M20

K 1 Druckausgleichselement

L 1 Warnaufkleber “gefährliche Spannung”

M 4 Abdeckkappen für Befestigungsschrauben

N 1 Bedienungsanleitung Fronius Smart Meter

O 1 Abschlusswiderstand 120

Ω

P 1 Kurzanleitung Bender VMD460

Q 1 Plombier

-

Set "01968"

3.3 Type 10011645 -Allpolig; incl. NA-Schutz Bender+Quellenumschalter-

A B C D E F G

H I J K L M

N O P Q

Seite -15- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

(aufgeklebt auf Bedienungsanleitung Smart Meter)

enwitec electronic GmbH & Co. KG

Anzahl

Bezeichnung

A 1 Netzumschaltbox

10011

644

B 2 Kabelverschraubung M40 x 1,5 (Klemmbereich Ø 16

– 28mm)

C 2 Erweiterung von M32 auf M40

D 3 Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13

– 21mm)

E 1 Reduzierung von M20 auf M12 (für Druckausgleichsventil)

F 7 Kabelverschraubung M20 x 1,5 (Klemmbereich Ø 6

– 13mm)

G 2 Gegenmutter M32

H 1 Gegenmutter M25

I 7 Gegenmutter M20

J 1 Druckausgleichselement

K 1 Warnaufkleber “gefährliche Spannung”

L 4 Abdeckkappen für Befestigungsschrauben

M 1 Bedienungsanleitung Fronius Smart Meter

N 1 Abschlusswiderstand 120

Ω

3.4 Type 10011644 -Dreipolig; Standard-

A B C D E F

G H I J K

L M N

Position

(aufgeklebt auf Bedienungsanleitung Smart Meter)

Seite -16- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

Position

Anzahl

Bezeichnung

A 1 Netzumschaltbox

10011643

B 3 Kabelverschraubung M40 x 1,5 (Klemmbereich Ø 16

– 28mm)

C 3 Erweiterung von M32 auf M40

D 3 Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13

– 21mm)

E 1 Reduzierung von M20 auf M12 (für Druckausgleichsventil)

F 7 Kabelverschraubung M20 x 1,5 (Klemmbereich Ø 6

– 13mm)

G 3 Gegenmutter M32

H 7 Gegenmutter M20

I 1 Druckausgleichselement

J 1 Warnaufkleber “gefährliche Spannung”

K 4 Abdeckkappen für Befestigungsschrauben

L 1 Bedienungsanleitung Fronius Smart Meter

M 1 Abschlusswiderstand 120

Ω

N 1 Kurzanleitung Bender VMD460

O 1 Plombier

-

Set

"01968"

3.5 Type 10011643 -Dreipolig; incl. NA-Schutz Bender-

A B C D E F

G H I J K

L M N O

Seite -17- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

(aufgeklebt auf Bedienungsanleitung Smart Meter)

enwitec electronic GmbH & Co. KG

Position

Anzahl

Bezeichnung

A 1 Netzumschaltbox

10011638

B 3 Kabelverschraubung M40 x 1,5 (Klemmbereich Ø

16 –

28mm)

C 3 Erweiterung von M32 auf M40

D 4 Kabelverschraubung M32 x 1,5 (Klemmbereich Ø 13

– 21mm)

E 1 Reduzierung von M20 auf M12 (für Druckausgleichsventil)

F 2 Kabelverschraubung M20 x 1,5 (Klemmbereich Ø 6

– 13mm)

G 3 Gegenmutter M32

H 3 Gegenmutter M20

I 1 Druckausgleichselement

J 1 Warnaufkleber “gefährliche Spannung”

K 4 Abdeckkappen für Befestigungsschrauben

L 1 Bedienungsanleitung Fronius Smart Meter

M 1 Abschlusswiderstand 120

Ω

N 1 Kurzanleitung Bender VMD460

O 1 Plombier

-

Set "01968"

3.6 Type 10011638 -Dreipolig; incl. NA-Schutz Bender+Quellenumschalter-

A B C D E F

G H I J K

L M N O

Seite -18- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

(aufgeklebt auf Bedienungsanleitung Smart Meter)

enwitec electronic GmbH & Co. KG

4. Stromlaufplan - aus Original "Fronius Symo Hybrid Overview"

4.1 Type 10011465 -Allpolig; Standard-

Seite -19- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

4.2 Type 10011646 -Allpolig; incl. NA-Schutz Bender-

Seite -20- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

4.3 Type 10011645 -Allpolig; incl. NA-Schutz Bender+Quellenumschalter-

Schaltplan modifiziert von
(+ Quellenumschalter)

Seite -21- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

4.4 Type 10011644 -Dreipolig; Standard-

Seite -22- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

4.5 Type 10011643 -Dreipolig; incl. NA-Schutz Bender-

Seite -23- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

4.6 Type 10011638 -Dreipolig; incl. NA-Schutz Bender+Quellenumschalter-

Seite -24- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

GEFAHR

5. Montage der Netzumschaltbox

5.1 Anforderungen an den Montageort

Lebensgefahr durch Feuer und Explosion

● Netzumschaltbox nicht auf brennbaren Baustoffen montieren!

● Netzumschaltbox nicht in Bereichen montieren, in denen sich
leicht entflammbare Baustoffe befinden!

● Netzumschaltbox nicht in explosionsgefährdeten Bereichen
montieren!

Montageposition



Untergrund besteht aus festem Material



Untergrund eignet sich für Gewicht und Abmessungen



Montageort ist jederzeit zugänglich



Klimatische Bedingungen sind eingehalten (s. technische Daten)



Montageort ist keiner direkten Sonneneinstrahlung und keiner direkten

Bewitterung ausgesetzt



Montageort ist vor Spritzwasser geschützt



Technische Anschlussbedingungen des Netzbetreibers sind eingehalten

Seite -25- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

200mm

200mm

200mm

4

00mm

1.2

00mm

5.2 Mindestabstände

Die Mindestabstände gelten für alle Varianten der Netzumschaltboxen!

Seite -26- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

5.3 Abmessungen und Befestigung

10011465/10011644 10011638/10011643/10011646

10011645

Wählen Sie je nach Untergrund eine
passende Befestigungsart, z.B.
mittels 4 x Spreizdübel S8 und 4 x
Spanplatten/Holzschraube Ø5.5

Seite -27- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

Gehäuse-Öffnungen für Befestigung:
4 x Langloch Ø 5.5

enwitec electronic GmbH & Co. KG

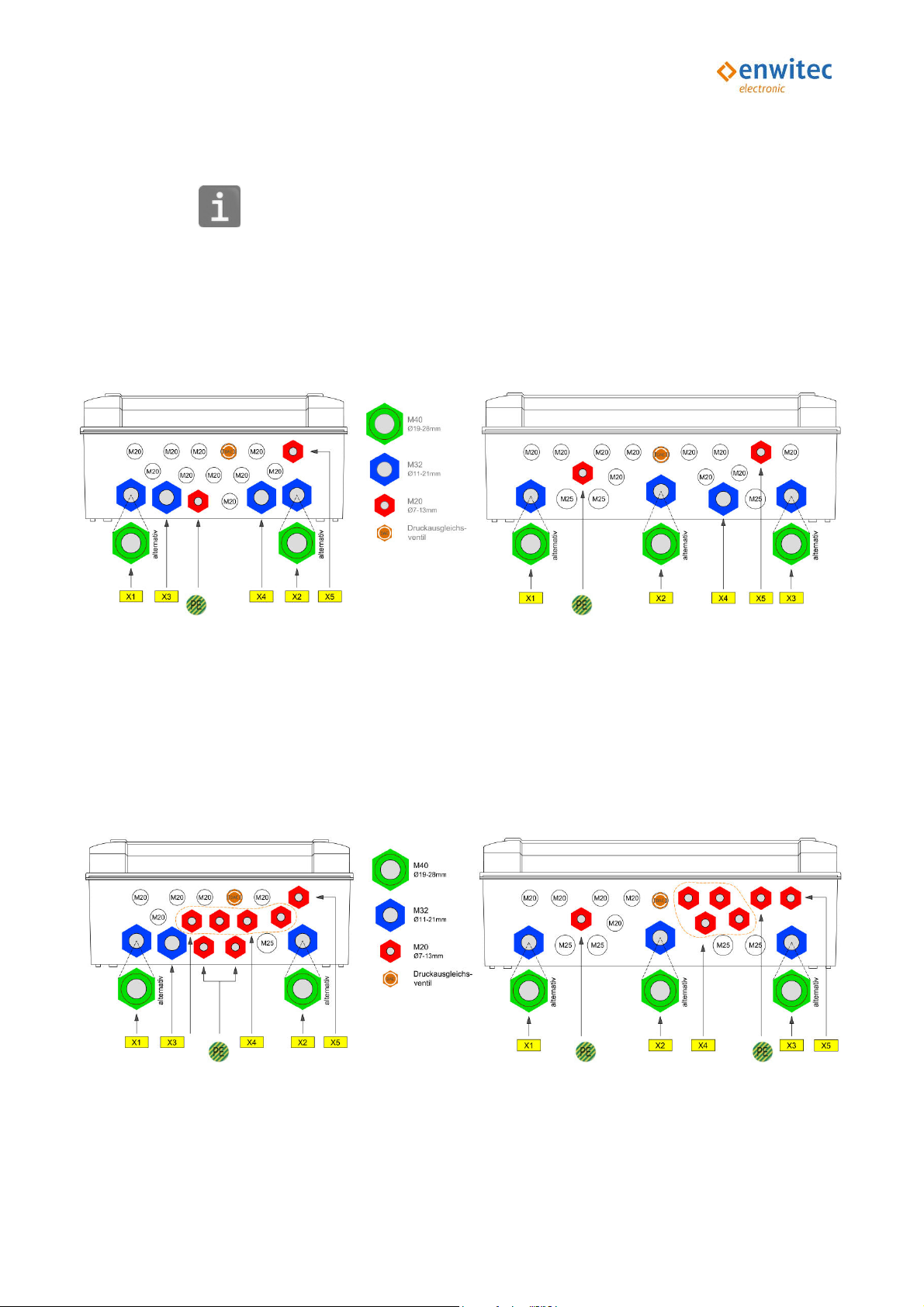

5.4 Kabeleinführung und Kabel/Leitungstypen

Verwenden Sie die Vorprägungen auf der Unterseite!

Allpolige Trennung

Typen

10011465 10011645/10011646

Dreipolige Trennung

Typen

10011644 10011638/10011643

Seite -28- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

X1

X2

X3

X4

X5

WARNUNG

Klemmleiste Nr. Ziel z.B. Leitungstyp Bemerkung

"J" NYY-J 5x16mm2 max. Vorsicherung 63A

zur Nachzähler-Sicherung NYY-J 5x10mm

"0" = ohne NYY-0 4x10mm2 max. Vorsicherung 50A
NYY-0 4x16mm2 max. Vorsicherung 63A

zur Haupterdungsschiene NYM 1x10mm
NYM 1x16mm2 max. Vorsicherung 63A

(eindrähtig oder mehrdrähtig)

nur bei dreipoliger Trennung NYY-J 1x2,5/4/6mm2 Querschnittswahl analog zu
zum Symo-Hybrid Einzeladern auf X4

(eindrähtig oder mehrdrähtig)

"Normale" Lasten NYY-J 5x10mm2 max. Vorsicherung 50A
NYY-J 5x16mm2 max. Vorsicherung 63A

"Notstrom-Lasten" NYY-J 5x10mm2 max. Vorsicherung 50A

NYY-J 5x16mm2 max. Vorsicherung 63A

Allpolige Trennung
"Symo-Hybrid" NYY-J 5x2,5mm2 "kurze Strecke"
NYY-J 5x4mm2 "mittlere Strecke"
NYY-J 5x6mm2 "lange Strecke"

Dreipolige Trennung
"Symo-Hybrid" 4 x NYY-0 1x2,5mm2 "kurze Stecke"
4 x NYY-0 1x4mm2 "mittlere Strecke"
4 x NYY-0 1x6mm2 "lange Strecke"

"Hybrid Manager"

Li2YCY* 4x2x0,5mm

ODER

CAT6a* 4x2xAWG21/1

Bei Dreipoliger Trennung: Das Kabel zum Symo-Hybrid muss kurzschluss- und erdschlusssicher verlegt
werden. Die Verwendung von doppelt-isolierten Einzel-Adern ist hier erforderlich. Der
Schutzleiteranschluss des Symo Hybrid ist ebenfalls als Einzelader -z.B. NYY-J- zu verlegen.

Seite -29- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

2

2

max. Vorsicherung 50A

max. Vorsicherung 50A

2

lt. Fronius Vorgaben

 Li2YCY: Mindestquerschnitt 0,5mm
 CAT6a: Mindestquerschnitt AWG21

 max. Länge für Datenleitung: 300m!
 *Mindestanforderung!

2

enwitec electronic GmbH & Co. KG

6. Klemmbereich

6.1 Anschlussklemmen

Es sind ausschließlich* Federkraftklemmen verbaut! (WAGO Cage Clamp®)

(*Ausnahme: X5 "shield" = Schraubklemme)

Klemmleiste Litzen/Adertyp Max. Querschnitt

[mm2]

X1/X2/X3 eindrähtig 16 18-20

feindrähtig 25 18-20

feindrähtig 16 18-20

X4 eindrähtig 10 13-15

feindrähtig 10 13-15

feindrähtig 6 13-15

X5 eindrähtig (ab 0,25) - 2,5 10-12

feindrähtig (ab 0,25) - 2,5 10-12  oder 

X5 "shield" eindrähtig (ab 0,5) - 4 9

(Schirmklemme) feindrähtig (ab 0,5) - 4 9

Allpolige Trennung - Anschlussbeispiel

TN-S
Netz

Abisolierlänge [mm] Aderendhülse











Datenleitung (D+/D-)
paarig auflegen!

Schirm!

Seite -30- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

Dreipolige Trennung - Anschlussbeispiel

Kurzschluss- und erdschlusssichere Verlegung bis zu den
Klemmen (doppelt isolierte Einzeladern/Leitungen)

Schirm!

 möglichst "kurz" abmanteln
 Einzeladern vor der Klemme überprüfen, ob zwischen den Leitern

und den Leitern gegen Erde eine

o Mindestluftstrecke von 6mm+ (blanker Leiter!) eingehalten

und eine

o Mindestkriechstrecke von 8mm* (Isolierung!) eingehalten

wird

+

n. EN 60664-1 (für verstärkte Isolierung; Überspannungskategorie III; Bemessungsstoßspannung 4KV; Verschmutzungsgrad II;

Bedingung A -inhomogenes Feld-)

*

n. EN 60664-1 (für 2 x Basisisolierung = Doppelte Isolierung; Isolierstoffgruppe III; Verschmutzungsgrad II)

Seite -31- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

6.2 Prüftrennklemmleiste (nur mit Bender VMD460)

Die Prüftrennklemmleiste ist konform der Anforderungen des österreichischen Energieversorgers
"Netz Oberösterreich" (NETZ OÖ) aufgebaut. Die längs schaltbaren Trennklemmen sind mit
berührungssicheren Prüfbuchsen für Prüfstecker mit Ø 4mm ausgestattet.

Quelle: Netz Oberösterreich

Seite -32- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

WARNUNG

6.2.1 Plombiermöglichkeit für Zugriff Prüftrennklemmleiste

Im Lieferumfang der Netzanschlussboxen mit zusätzlichem NA-Schutz/"ENS" befindet sich ein
Plombier-Set. Damit kann man die Gehäuseabdeckung sowohl im Ganzen (Plombierung der
Befestigungsschrauben), als auch im Einzelnen (Abdeckung der Teileinheiten) gemäß den
Vorgaben der Verteilnetzbetreiber plombieren. Bitte beachten Sie hier die beiliegende
Einbauanleitung!

7. Anschluss der Schutzleiter (PE)

Die Netzumschaltbox für sich selbst entspricht der Schutzklasse II. Die „PE“-Klemmen im
Anschlussbereich dienen nicht zur Schutzerdung des Gehäuses der Netzumschaltbox!

Am PE-Klemmblock der Netzumschaltbox muss der örtliche
Potenzialausgleich angeschlossen werden!

Es wird empfohlen, eine direkte Verbindung von der Hauptpotenzialausgleichsschiene zur bereits
bestehenden Verbraucherverteilung (NSV = "NiederSpannungsVerteilung) aufrechtzuerhalten bzw. bei
einer Neuinstallation diese Verbindung zu erstellen. Die PE-Brücke in der Netzumschaltbox könnte bei einer
Deinstallation oder Umbaumaßnahme versehentlich geöffnet werden. Damit wäre der Verlust des PE in der
NSV gegeben und die Schutzmaßnahme gegen elektrischen Schlag außer Kraft gesetzt!

direkte Verbindung

PE Brücke

NSV

Seite -33- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

8. Durchgangsleistung

Die thermische Durchgangsleistung (Nennleistung) und die maximal zulässige
Umgebungstemperatur sind ausschlaggebend für die maximale Erwärmung der Bauteile
innerhalb der Netzumschaltbox. Um keine ungewollten Auslösungen von
Leitungsschutzschaltern und Fehlerstromschutzschaltern zu verursachen, müssen diese
beiden Parameter in den zulässigen Grenzen bleiben.

Netzumschaltbox 63A (= Netzanschlusswert max. 63A Sicherung)

max. zulässige Umgebungstemperatur: 40°C
max. zulässige Durchgangsleistung: 20KW

P

Im Netzbetrieb wird eine vom öffentlichen Netz bezogene Leistung der Verbraucher durch die
Netzumschaltbox „durchgeleitet“. Andererseits kann ein Überschuss an Energie wiederum in das
Netz rückgespeist werden. Die mathematische Summe beider Leistungen wird als
Durchgangsleistung bezeichnet. Die gemittelte (durchschnittlich zu erwartende)
Durchgangsleistung wird auch mit „thermischer Durchgangsleistung“ bezeichnet. Eine
momentane Spitzenleistung der Verbraucher/PV-Anlage kann und darf durchaus höher sein!

Durchgang max.

= ∑ (+P

Bezug max.

) + (-P

Einspeisung max.

)

Seite -34- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

9. Abschlusswiderstand der Busleitung

Im Lieferumfang der Netzumschaltbox befindet sich ein MOD-Bus Abschlusswiderstand
(aufgeklebt auf der Montageanleitung des Fronius Smart Meter's). Je nach Aufstellvariante der
einzelnen Geräte innerhalb des "Fronius Energy Package's" muss der Abschlusswiderstand lt. der
Grafik der Fronius Installationsanleitung angebracht werden.

Auszug aus Original "Fronius Energy Package" Installationsanleitung

Seite -35- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

10. Inbetriebnahme der Netzumschaltbox

10.1 Netzumschaltbox - Varianten mit NA-Schutz/"ENS" - Bender VMD460-

Das Gerät ist nicht vorparametriert!

Die Original-Bender Kurzanleitung befindet sich im Lieferumfang der Netzumschaltbox
Beachten Sie die Original-Dokumentation des Herstellers Bender unter www.bender-

de.com. Hier finden Sie im Download-Bereich immer die aktuellsten technischen

Unterlagen, wie:

o Handbuch
o Kurzanleitung
o Konformitätsnachweise

parametrieren Sie den Netz- und Anlagenschutz -VMD460- gemäß den Vorgaben Ihres

Netzbetreibers

WICHTIG Siehe auch Kurzanleitung und Handbuch Bender!

Das Bender VMD 460 benötigt für die Funktion des Remote-Trip (Fernauslösung erfolgt durch den
Öffnerkontakt von Schütz K3 - siehe Schaltplan) eine "N/C" Einstellung. Die Werkseinstellung ist hier aber
auf "aus". Parametrieren Sie dementsprechend immer auf "N/C"!

1. Alarm/Messwerte

2. Historie

3. Einstellungen Allgemein Remote Trip N/C 

4. System

5. Info

10.1.1 Varianten mit NA-Schutz/"ENS" + Quellenumschalter (QU)

Diese Option beinhaltet ein manuelles Umschalten der Notstromlasten

 Schalterstellung "1" Normalbetrieb (so einstellen!)
 Netzparallelbetrieb bei vorhandenem Netz
 automatischer Notstrombetrieb über Symo Hybrid

 Schalterstellung "0" Notstromlasten getrennt
 Allpolig oder dreipolig, je nach Variante der Netzumschaltbox
 Trennung sowohl vom Netz, als auch vom Symo-Hybrid

 Schalterstellung "2"  Die Versorgung der Notstromlasten durch den Symo-Hybrid
wird durch einen Bypass* umgangen. Die Notstromlasten werden

parallel zu den "normalen" Lasten geschaltet

*

Falls Ihr Netzbetreiber Aufgrund eines Schadens/Reparatur/Umbaumaßnahme auf eine Stromversorgung durch ein
Notstromaggregat umstellen würde, könnte der zusätzlich verbaute NA-Schutz/"ENS" diese Netzqualität unter
Umständen nicht akzeptieren. Durch den Bypassbetrieb können Ihre Notstromlasten dann durch das Aggregat des
Netzbetreibers versorgt werden. Dies können Sie dann durchführen, wenn eine ausreichende Versorgung der

Notstromlasten durch den direkten Solar- und/oder Batteriebetrieb des Symo Hybrid nicht mehr gewährleistet ist.

Seite -36- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

10.2 Allgemein

Voraussetzungen







Prozedur





Netzumschaltbox ist fest montiert

Alle erforderlichen Leitungen sind korrekt montiert und angeschlossen

PE zur Hauptpotenzialausgleichsschiene ist angeschlossen

Alle erforderlichen Isolations- und Funktionsprüfungen sind durchgeführt

Nur Version mit Bender VMD460: Der Netz- und Anlagenschutz (ENS) ist
konform der Vorgaben des Netzbetreibers konfiguriert

Führen Sie die erforderliche Prozedur gemäß der Fronius ­Systemdokumentation durch.

Nach erfolgreicher Inbetriebnahme und Verschraubung des Gehäusedeckels
bringen Sie bitte an der Seite des Gehäuses den Aufkleber im Beipack an.

Seite -37- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

WARNUNG

11. Netzumschaltbox spannungsfrei schalten

1) Eingang Klemmleiste X4 spannungsfrei schalten (Einspeisung Symo Hybrid)

Fronius Symo Hybrid außer Betrieb nehmen (siehe hierzu die Systemdokumentation
von Fronius!), Spannungsfreiheit feststellen und gegen Wiedereinschalten sichern!

2) Eingang Klemmleiste X1 spannungsfrei schalten (öffentliches Netz)

Sicherungselemente zwischen öffentlichem Netz und der Netzumschaltbox

aussichern, Spannungsfreiheit feststellen und gegen Wiedereinschalten sichern!

Die Klemmleiste X5 ist lediglich mit einer SELV-Spannung (Schutzkleinspannung 12V mit

sicherer Trennung = Safety Extra Low Voltage) beaufschlagt!

12. Wartung und Reinigung

Sie sollten die Netzumschaltbox regelmäßig auf Funktion und Sicherheit überprüfen. Beachten Sie
hierzu bitte die nationalen Vorgaben, welche länderspezifisch unterschiedlich sind. In Deutschland
sind z.B. nach BGV A3 §5 elektrische Anlagen und ortsfeste elektrische Betriebsmittel in
„Betriebsstätten, Räumen und Anlagen besonderer Art“ (DIN VDE 0100-712 für PV-Anlagen)
EINMAL im Jahr durch eine Elektrofachkraft zu überprüfen!

Die verbauten Fehlerstromschutzschalter (RCCB) sind alle 6 Monate durch den Anlagenbetreiber
zu prüfen.

Optische Prüfung

Abhängig vom Aufstellungsort und den Umgebungsbedingungen findet eine mehr oder weniger
starke, äußere Verschmutzung statt. Reinigen Sie hier vorsichtig mit einem feuchten
Reinigungstuch! Öffnen Sie hierzu nie das Gehäuse und reinigen Sie nur bei geschlossenem
Klappdeckel!

Seite -38- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

13. Lagerung

Anforderungen an den Lagerort:

 Ort ist trocken
 Umgebungstemperatur liegt zwischen -25°C und +55°C

 Bei Lagerung bis maximal 24 Stunden darf die Umgebungstemperatur

max. +70°C betragen!

14. Entsorgung

Entsorgen Sie die Netzumschaltbox nach den aktuell geltenden Entsorgungsregeln für
Elektronikschrott!

Seite -39- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

NEN N

NEN N

15. Technische Daten

Zusätzlich anzuwendende Unterlagen Versionen

 Installationsanleitung "Fronius Energy Package" ALLE
 Bedienungsanleitung "Fronius Energy Package" ALLE
 Bedienungsanleitung "Fronius Smart Meter 63A-3" ALLE
 Handbuch und Kurzanleitung Bender "LINETRAXX VMD 460-NA" mit NA-Schutz/"ENS"

Bitte informieren Sie sich immer aktuell über die neuesten Ausgabestände der Hersteller.

www.fronius.com/energy-package-manuals

https://www.bender-de.com/de/produkte/c/mess-und-ueberwachungsrelais/spannungsrelais-fuer-ac­systeme/linetraxxR-vmd460-na.html

15.1 Netzumschaltbox 10011465 Allpolige Trennung

Nennspannung [VAC]
Nennfrequenz [Hz]
Zulässige Batterie-Wechselrichter Fronius Symo Hybrid 3.0/4.0/5.0-3-S
Zulässige Netzform TN-C-S/TN-S/TT
Max. prospektiver* Kurzschlussstrom [kA]
Max. netzseitige Vorsicherung [A]
Max. thermische Durchgangsleistung (3AC) P
Verluste im Standby-Betrieb [W]
Anschlussklemmen Netz/Lasten/Notstromlasten Federkraft bis 16mm2
Anschlussklemmen Symo Hybrid Federkraft bis 6mm2
zusätzliche Betriebsverluste 25/50/100% von P
Betriebstemperaturbereich [°C]
Relative Luftfeuchtigkeit [%]
Schutzklasse (EN 61140) II
IP-Schutzart (EN 60529) 65
Befestigungsart Wandmontage
Abmessungen BxHxT [mm]
Gewicht ca. [Kg]
Produkt-Standard (Norm) IEC/EN61439-1 (DE: VDE 0660-600-1)

[kW]

[W]

230/400
50

10 (ohne Smart Meter)
63
20
14

2/4/13

-5°C… +40

5... 95

338 x 622 x 161
11

„Niederspannungs-Schaltgerätekombinationen“

Seite -40- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

NEN N

NEN N

NEN N

NEN N

15.2 Netzumschaltbox 10011646 Allpolige Trennung (+NA/"ENS")

Nennspannung [VAC]
Nennfrequenz [Hz]
Zulässige Batterie-Wechselrichter Fronius Symo Hybrid 3.0/4.0/5.0-3-S
Zulässige Netzform TN-C-S/TN-S/TT
NA-Schutz integriert (keine Vorparametrierung!) Typ Bender VMD460-NA
Prüftrennklemmleiste ja, mit Prüfbuchsen Ø4mm
Quellenumschalter manuell (Netz/0/Notstrom) -ohne­Max. prospektiver* Kurzschlussstrom [kA]
Max. netzseitige Vorsicherung [A]
Max. thermische Durchgangsleistung (3AC) P

[kW]
Verluste im Standby-Betrieb [W]
Anschlussklemmen Netz/Lasten/Notstromlasten Federkraft bis 16mm2
Anschlussklemmen Symo Hybrid Federkraft bis 6mm2
zusätzliche Betriebsverluste 25/50/100% von P

[W]
Betriebstemperaturbereich [°C]
Relative Luftfeuchtigkeit [%]
Schutzklasse (EN 61140) II
IP-Schutzart (EN 60529) 65
Befestigungsart Wandmontage
Abmessungen BxHxT [mm]
Gewicht ca. [Kg]
Produkt-Standard (Norm) IEC/EN61439-1 (DE: VDE 0660-600-1)

230/400
50

10 (ohne Smart Meter)
63
20
17,5

2/4/13

-5°C… +40

5... 95

448 x 622 x 161
12

„Niederspannungs-Schaltgerätekombinationen“

15.3 Netzumschaltbox 10011645 Allpolige Trennung (+NA/"ENS" +QU)

Nennspannung [VAC]
Nennfrequenz [Hz]
Zulässige Batterie-Wechselrichter Fronius Symo Hybrid 3.0/4.0/5.0-3-S
Zulässige Netzform TN-C-S/TN-S/TT
NA-Schutz integriert (keine Vorparametrierung!) Typ Bender VMD460-NA
Prüftrennklemmleiste ja, mit Prüfbuchsen Ø4mm
Quellenumschalter manuell (Netz/0/Notstrom) für Notstromkreise (max. 63A)
Max. prospektiver* Kurzschlussstrom [kA]
Max. netzseitige Vorsicherung [A]
Max. thermische Durchgangsleistung (3AC) P

[kW]
Verluste im Standby-Betrieb [W]
Anschlussklemmen Netz/Lasten/Notstromlasten Federkraft bis 16mm2
Anschlussklemmen Symo Hybrid Federkraft bis 6mm2
zusätzliche Betriebsverluste 25/50/100% von P

[W]
Betriebstemperaturbereich [°C]
Relative Luftfeuchtigkeit [%]
Schutzklasse (EN 61140) II
IP-Schutzart (EN 60529) 65
Befestigungsart Wandmontage
Abmessungen BxHxT [mm]
Gewicht ca. [Kg]
Produkt-Standard (Norm) IEC/EN61439-1 (DE: VDE 0660-600-1)

230/400
50

10 (ohne Smart Meter)
63
20
17,5

2/4/13

-5°C… +40

5... 95

448 x 822 x 161
13,5

„Niederspannungs-Schaltgerätekombinationen“

Seite -41- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

NEN N

NEN N

NEN N

NEN N

15.4 Netzumschaltbox 10011644 Dreipolige Trennung

Nennspannung [VAC]
Nennfrequenz [Hz]
Zulässige Batterie-Wechselrichter Fronius Symo Hybrid 3.0/4.0/5.0-3-S
Zulässige Netzform TN-C-S/TN-S
Max. prospektiver* Kurzschlussstrom [kA]
Max. netzseitige Vorsicherung [A]
Max. thermische Durchgangsleistung (3AC) P

[kW]
Verluste im Standby-Betrieb [W]
Anschlussklemmen Netz/Lasten/Notstromlasten Federkraft bis 16mm2
Anschlussklemmen Symo Hybrid Federkraft bis 6mm2
zusätzliche Betriebsverluste 25/50/100% von P

[W]
Betriebstemperaturbereich [°C]
Relative Luftfeuchtigkeit [%]
Schutzklasse (EN 61140) II
IP-Schutzart (EN 60529) 65
Befestigungsart Wandmontage
Abmessungen BxHxT [mm]
Gewicht ca. [Kg]
Produkt-Standard (Norm) IEC/EN61439-1 (DE: VDE 0660-600-1)

230/400
50

10 (ohne Smart Meter)
63
20
10

2/4/13

-5°C… +40

5... 95

338 x 622 x 161
11

„Niederspannungs-Schaltgerätekombinationen“

15.5 Netzumschaltbox 10011643 Dreipolige Trennung (+NA/"ENS")

Nennspannung [VAC]
Nennfrequenz [Hz]
Zulässige Batterie-Wechselrichter Fronius Symo Hybrid 3.0/4.0/5.0-3-S
Zulässige Netzform TN-C-S/TN-S
NA-Schutz integriert (keine Vorparametrierung!) Typ Bender VMD460-NA
Prüftrennklemmleiste ja, mit Prüfbuchsen Ø4mm
Quellenumschalter manuell (Netz/0/Notstrom) -ohne­Max. prospektiver* Kurzschlussstrom [kA]
Max. netzseitige Vorsicherung [A]
Max. thermische Durchgangsleistung (3AC) P

[kW]
Verluste im Standby-Betrieb [W]
Anschlussklemmen Netz/Lasten/Notstromlasten Federkraft bis 16mm2
Anschlussklemmen Symo Hybrid Federkraft bis 6mm2
zusätzliche Betriebsverluste 25/50/100% von P

[W]
Betriebstemperaturbereich [°C]
Relative Luftfeuchtigkeit [%]
Schutzklasse (EN 61140) II
IP-Schutzart (EN 60529) 65
Befestigungsart Wandmontage
Abmessungen BxHxT [mm]
Gewicht ca. [Kg]
Produkt-Standard (Norm) IEC/EN61439-1 (DE: VDE 0660-600-1)

230/400
50

10 (ohne Smart Meter)
63
20
13,5

2/4/13

-5°C… +40

5... 95

448 x 622 x 161
12

„Niederspannungs-Schaltgerätekombinationen“

Seite -42- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

NEN N

NEN N

15.6 Netzumschaltbox 10011638 Dreipolige Trennung (+NA/"ENS" +QU)

Nennspannung [VAC]
Nennfrequenz [Hz]
Zulässige Batterie-Wechselrichter Fronius Symo Hybrid 3.0/4.0/5.0-3-S
Zulässige Netzform TN-C-S/TN-S
NA-Schutz integriert (keine Vorparametrierung!) Typ Bender VMD460-NA
Prüftrennklemmleiste ja, mit Prüfbuchsen Ø4mm
Quellenumschalter manuell (Netz/0/Notstrom) für Notstromkreise (max. 63A)
Max. prospektiver* Kurzschlussstrom [kA]
Max. netzseitige Vorsicherung [A]
Max. thermische Durchgangsleistung (3AC) P
Verluste im Standby-Betrieb [W]
Anschlussklemmen Netz/Lasten/Notstromlasten Federkraft bis 16mm2
Anschlussklemmen Symo Hybrid Federkraft bis 6mm2
zusätzliche Betriebsverluste 25/50/100% von P
Betriebstemperaturbereich [°C]
Relative Luftfeuchtigkeit [%]
Schutzklasse (EN 61140) II
IP-Schutzart (EN 60529) 65
Befestigungsart Wandmontage
Abmessungen BxHxT [mm]
Gewicht ca. [Kg]
Produkt-Standard (Norm) IEC/EN61439-1 (DE: VDE 0660-600-1)

[kW]

[W]

*

ist der max. unbeeinflusste Dauerkurzschlussstrom des Netzanschlusses

230/400
50

10 (ohne Smart Meter)
63
20
13,5

2/4/13

-5°C… +40

5... 95

448 x 622 x 161
12,5

„Niederspannungs-Schaltgerätekombinationen“

Seite -43- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

16. Haftungsausschluss

Sämtliche Gewährleistungs- Haftungs- und Schadenersatzansprüche bei Schäden jeglicher Art sind
ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurückzuführen sind:

• Transportschäden

• Unsachgemäße oder nicht bestimmungsgemäße Verwendung des Produkts

• Betreiben des Produkts in einer nicht vorgesehenen Umgebung

• Betreiben des Produkts unter Nichtberücksichtigung der am Einsatzort relevanten

gesetzlichen Sicherheitsvorschriften

• Nichtbeachten der Warn- und Sicherheitshinweise in allen für das Produkt relevanten

Unterlagen

• Betreiben des Produkts unter fehlerhaften Sicherheits- und Schutzbedingungen

• Eigenmächtiges Verändern oder Reparieren des Produkts

• Fehlverhalten des Produkts durch Einwirkung angeschlossener oder benachbarter Geräte

außerhalb der gesetzlich zulässigen Grenzwerte

• Katastrophenfälle und höhere Gewalt

Seite -44- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

17. CE-Konformitätserklärung

EG – Konformität

Declaration of EC-Conformity

Die Produkte

The products

Bezeichnungen (enwitec electronic - Matchcode)

type designation (enwitec electronic - match code)

Hersteller enwitec electronic GmbH & Co. KG

manufacturer Scherrwies 2
84329 Rogglfing

Beschreibung Netzumschaltbox für Fronius Energy Package System
description Automatic Transfer Switch of the Fronius Energy Package System

3PH FRO BBDAP 20KW 3PH 1.0 NA Bender

spezielle Ausführung/Variante

hier z.B. zusätzlicher NA-Schutz
der Fa. Bender integriert
oder

- incl. Quellenumschalter "QU"

- sonstiges

Versionsnummer (Varianten)

3PH: Dreiphasige Einspeisung des
Batteriewechselrichters

Maximale thermische Durchgangs­ leistung [kW]

Produktfunktionalität (Abkürzung in
Englisch) hier: Battery Backup Distri­ bution mit AllPoliger Trennung

Produkt ausschließlich kompatibel zu
Systemen des Herstellers Fronius

3PH: Dreiphasiger Netzanschluss
(3 x 400/230V 50Hz TT/TN-S)

BBDAP

Seite -45- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

auf welche sich diese Erklärung bezieht, stimmt mit folgenden Normen oder normativen
Dokumenten überein:

to which this declaration relates is in conformity to the following standard(s) or normative
document(s):

Norm/Standard EN 61439-1/2
IEC 61439-1/2

und entspricht den Bestimmungen der folgenden EG-Richtlinien(n):

and is in accordance with the provisions of the following EC-directive(s):

Niederspannungs-Richtlinie 2006/95/EG
Low voltage directive 2006/95/EG

Jahr der Anbringung der
CE-Kennzeichnung: 2016

Year of affixing CE-marking:

Ausstelldatum: 23.03.2016

Date of issue

enwitec electronic GmbH & Co. KG

NAME/UNTERSCHRIFT

Signature

Gerhard Koenig
Produktentwicklung

Engineering

Seite -46- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

Skizze/Notizen

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

__________________________________________________________________

Seite -47- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1

enwitec electronic GmbH & Co. KG

enwitec electronic Gmbh & Co. KG
Scherrwies 2
84329 Rogglfing
Deutschland
Telefon [phone]
Telefax [phone]
[e-mail]

Seite -48- von -48- 16_03_21_Installationsanleitung_10011404_Fronius Netzumschaltbox_V1.1
