İçindekiler

Güvenlik kuralları 5

Güvenlik talimatları açıklaması 5

Genel 5
Amaca uygun kullanım 6
Ortam koşulları 6
İşletme sahibinin yükümlülükleri 6
Personelin yükümlülükleri 6
Ağ bağlantısı 7
Kendini koruma ve çalışanların korunması 7
Gürültü emisyon değerlerine ilişkin bilgiler 7
Zararlı gazlar ve buharlardan kaynaklanan tehlike 8
Kıvılcımdan kaynaklanan tehlike 8
Şebeke ve kaynak akımından kaynaklanan tehlikeler 9
Kaçak kaynak akımları 10
EMU cihaz sınıfları 10
EMU önlemleri 10
EMA ile ilgili önlemler 11
Özel tehlike noktaları 11
Koruyucu gazda aranan nitelikler 12
Koruyucu gaz tüpleri nedeniyle tehlike 12
Dışarıya sızan koruyucu gaz sebebiyle tehlike 13
Kurulum yerinde ve taşıma esnasında güvenlik tedbirleri 13
Normal işletim durumunda güvenlik önlemleri 14
Devreye alma, bakım ve onarım 14
Teknik güvenlik denetimi 15
Atık yönetimi 15

Güvenlik işareti 15
Veri yedekleme 15
Telif hakkı 15

Genel bilgi 17

Cihaz konsepti 17

Kullanım alanı 17
Cihaz üzerindeki uyarı notları 17

Kumanda elemanları, bağlantı noktaları ve mekanik bileşenler 19

Güvenlik 19
Ön taraf, arka taraf 19
Sol taraf, alt taraf 20

Kurulumdan ve işletmeye almadan önce 23

Güvenlik 23
Amaca uygun kullanım 23
Kurulum yönetmeliği 23

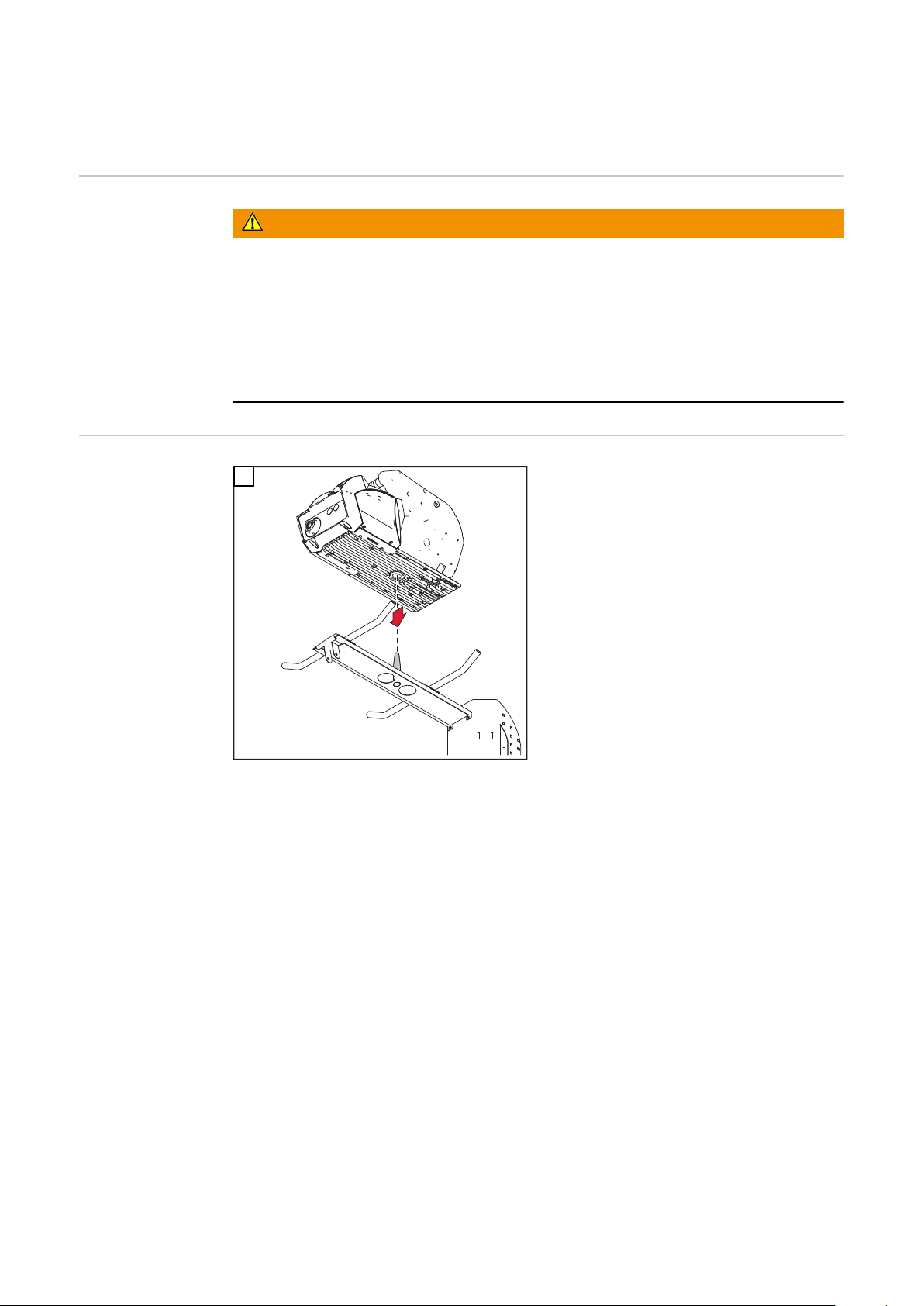

Tel sürme ünitesini pivot pimi yuvasının üzerine yerleştirme 24

Güvenlik 24
Tel sürme ünitesini döner pim girişi üzerine yerleştirme 24

Tel sürme ünitesini güç kaynağına bağlama 25

Güvenlik 25
Genel bilgi 25

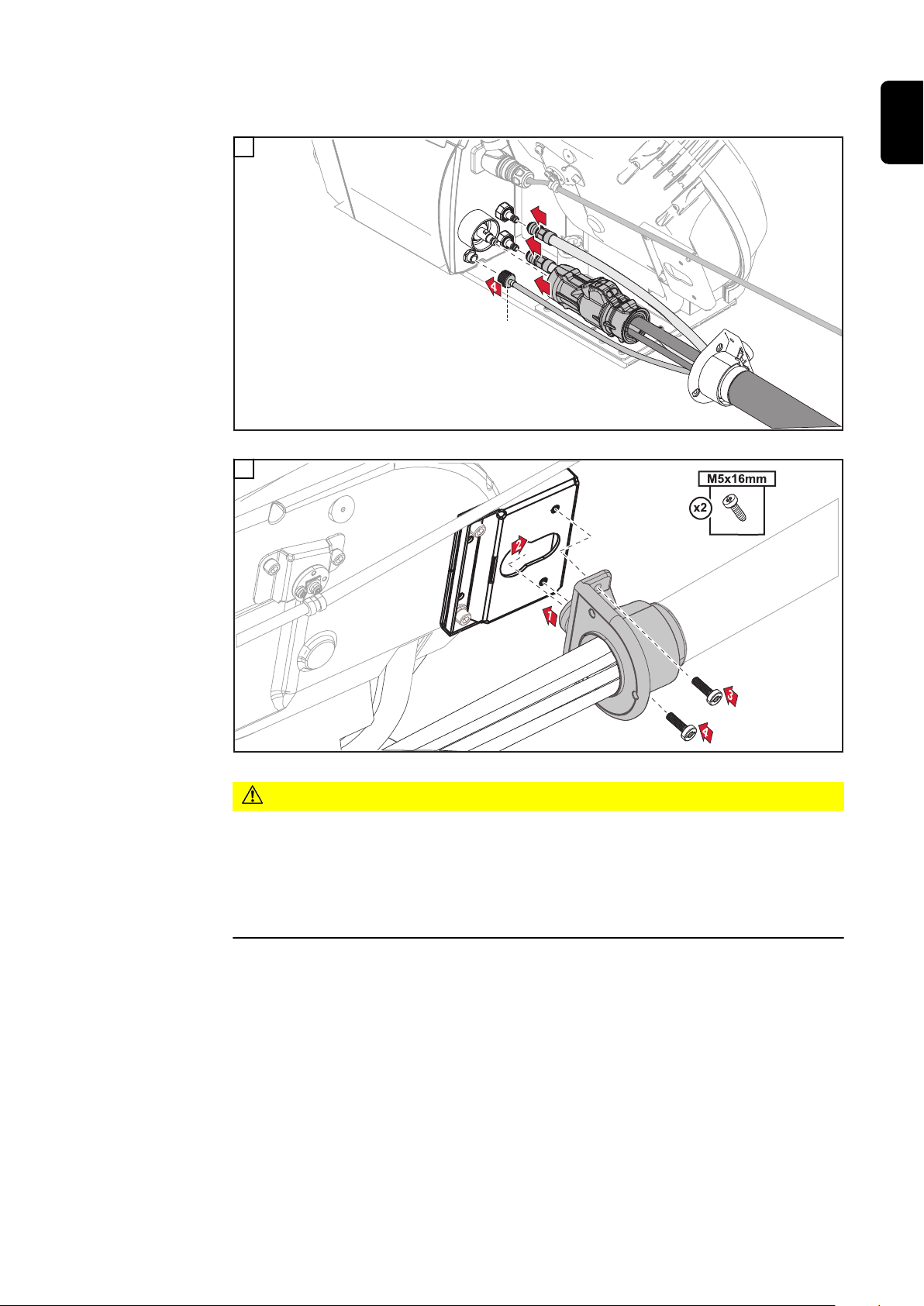

Tel sürme ünitesini güç kaynağına bağlama 25

Tel besleme hortumunu/torcu bağlayın 28

Güvenlik 28
Tel besleme hortumunu bağlayın 28

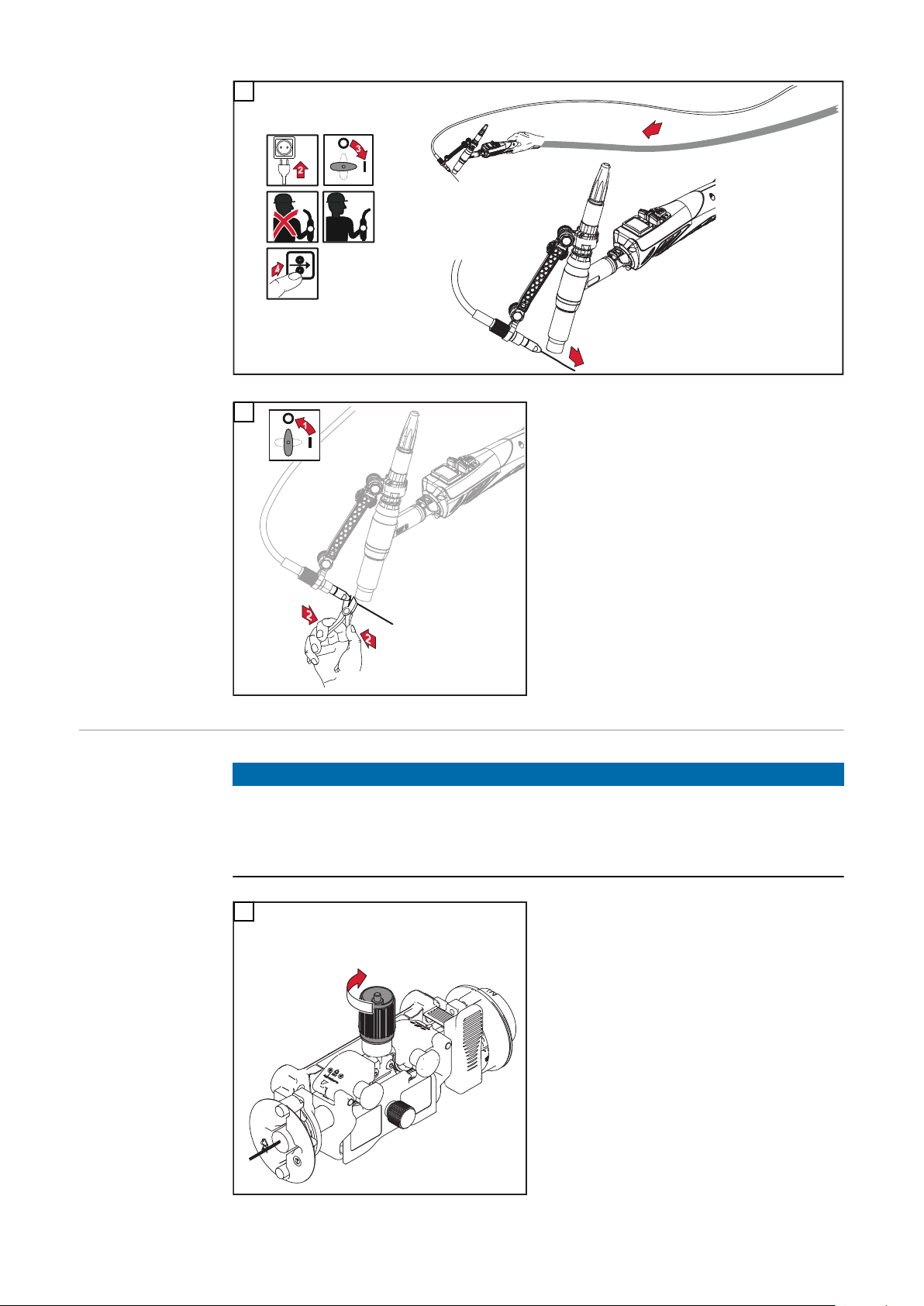

Torcu bağlayın 28

Tel sürme makaralarını yerleştirme / değiştirme 30

Güvenlik 30
Genel 30

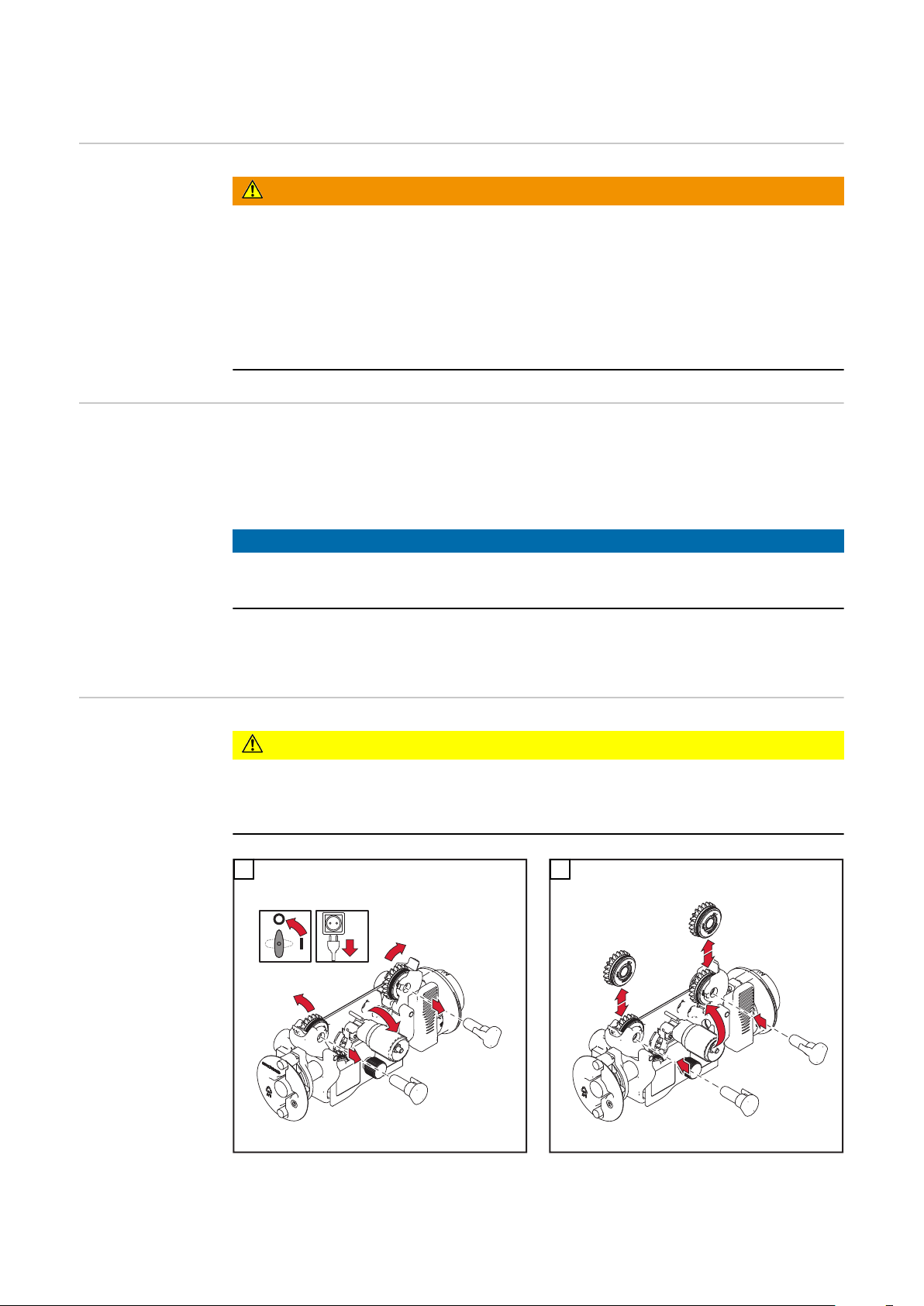

Besleme makaralarını yerleştirme / değiştirme 30

Tel makarasını yerleştirme, tel bobinini yerleştirme 32

Güvenlik 32
Tel makarasını yerleştirme 32
Tel bobinini yerleştirme 33

TR

3

Kaynak telini boşta sürün 35

Kaynak telini boşta sürün 35
Temas basıncını ayarlayın 36

Freni ayarlama 37

Genel 37

Frenin ayarlanması 37
Frenin yapısı 38

İşletmeye alma 39

Güvenlik 39
Ön koşullar 39
Devreye alma 39

Arıza tespiti, arıza giderme 40

Güvenlik 40
Arıza tespiti, arıza giderme 40

Bakım, onarım ve atık yönetimi 43

Genel bilgiler 43
Güvenlik 43
Her devreye alma sırasında 43
Her 6 ayda bir 44
İmha etme 44

Teknik özellikler 45

CWF 25i 45
Su soğutmalı bağlantı hortum paketi - HP 70i CWF CON /W 46
İmha etme 46

4

Güvenlik kuralları

TR

Güvenlik talim­atları açıklaması

UYARI!

Doğrudan tehdit oluşturan bir tehlikeyi ifade eder.

Bu tehlike önlenmediği takdirde ölüm ya da ciddi yaralanma meydana gelir.

▶

TEHLİKE!

Tehlikeli oluşturması muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde ölüm ve ciddi yaralanma meydana gelebilir.

▶

DİKKAT!

Zarar vermesi muhtemel bir durumu ifade eder.

Bu tehlike önlenmediği takdirde hafif ya da küçük çaplı yaralanmalar ve mad-

▶

di kayıplar meydana gelebilir.

NOT!

Yapılan işlemin sonuçlarını etkileyebilecek ihtimali ve ekipmanda meydana gele­bilecek hasar ihtimalini ifade eder.

Genel Cihaz, günümüz teknolojisine ve geçerliliği kabul edilmiş düzenlemelere uygun ol-

arak üretilmiştir. Bununla birlikte hatalı ya da amaç dışı kullanımda;

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazın devreye alınması, kullanılması, bakımı ve onarımı ile görevli kişilerin,

gerekli yetkinliğe sahip olması,

-

kaynak bilgisine sahip olması ve

-

bu kullanım kılavuzunu eksiksiz bir şekilde okuyarak tam olarak uygulaması

-

zorunludur.

Kullanım kılavuzu, sürekli olarak cihazın kullanıldığı yerde muhafaza edilmelidir.
Kullanım kılavuzuna ek olarak, kazaları önlemeye ve çevrenin korunmasına yönelik
genel ve yerel düzenlemelere de uyulması zorunludur.

Cihaz üzerindeki tüm güvenlik ve tehlike notları,

okunur durumda bulunacak

-

zarar verilmeyecek

-

yerinden çıkartılmayacak

-

üzeri kapatılamayacak, üzerine herhangi bir şey yapıştırılmayacak ya da üzeri

-

boyanmayacaktır.

Cihaz üzerinde bulunan güvenlik ve tehlike talimatlarının yerleri için cihazınızın
kullanım kılavuzunun "Genel bilgi" bölümüne bakın.
Güvenliği etkileyebilecek arızaları cihazı devreye almadan önce ortadan kaldırın.

Söz konusu olan sizin güvenliğiniz!

5

Amaca uygun
kullanım

Cihaz yalnızca kullanım amacına uygun işler için kullanılmalıdır.

Cihaz yalnızca anma değerleri plakasında belirtilen kaynak yöntemleri için tasarl-

anmıştır.
Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun
olarak kabul edilmez. Bu türden kullanımlardan doğan hasarlardan üretici sorum­lu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

kullanım kılavuzundaki tüm bilgi notlarının tam olarak okunması ve tatbik

-

edilmesi
tüm güvenlik ve tehlike notlarının tam olarak okunması ve tatbik edilmesi

-

denetleme ve bakım işlemlerinin yapılması.

-

Cihazı aşağıdaki uygulamalar için asla kullanmayın:

Boruların buzunu çözme

-

Pilleri/Aküleri şarj etme

-

Motorlara yol verme

-

Cihaz, endüstri ve ticaret alanında kullanılmak üzere tasarlanmıştır. Yaşam al­anında kullanımdan kaynaklanan zararlardan üretici sorumlu tutulamaz.

Kusurlu ya da hatalı iş sonuçları dolayısıyla üretici hiçbir sorumluluk kabul etmez.

Ortam koşulları Cihazın belirtilen alanlar dışında çalıştırılması ya da depolanması da amaç dışı kul-

lanım olarak değerlendirilir. Bu türden kullanımlardan doğan hasarlardan üretici
sorumlu değildir.

Ortam havasının sıcaklık aralığı:

işletme esnasında: -10 ° C ila + 40 ° C (14 ° F ila 104 ° F)

-

taşıma ve depolama esnasında: -20 ° C ila +55 ° C (-4 ° F ila 131 ° F)

-

Bağıl hava nemi:

40 ° C'de (104 ° F) % 50

-

20° C'de (68 ° F) % 90'a kadar

-

Ortam havası: tozdan, asitlerden, aşındırıcı gazlardan ya da kimyasal maddelerden
vb. arındırılmış olmalıdır
Deniz seviyesinden yükseklik: en fazla 2000 m (6561 ft. 8.16 in.)

İşletme sahibinin
yükümlülükleri

Sadece

iş güvenliği ve kazaları önleme konusunda temel kurallara aşina ve cihazın kul-

-

lanımı konusunda eğitilmiş,
bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü okumuş, anl-

-

amış ve bunu imzasıyla onaylamış,
taleplere uygun iş sonuçları konusunda eğitimli kişilerin cihaz üzerinde

-

çalışması işletme sahibinin yükümlülüğü altındadır.

Personelin
yükümlülükleri

6

Personelin güvenlik bilinciyle çalışıp çalışmadığı düzenli aralıklarla kontrol edilme­lidir.

Cihazda çalışmakla yükümlü tüm kişiler, çalışma öncesinde

iş güvenliği ve kazaları önleme konusunda temel kurallara uymakla

-

bu kullanım kılavuzunu, özellikle "Güvenlik kuralları" bölümünü ve uyarı notl-

-

arını okumakla ve bunları anladıklarını ve uyguladıklarını imza ile onaylamakla
mükelleftir.

İşyerini terk etmeden önce, kimse yokken dahi can ve mal kayıplarının oluşmaya-
cağından emin olun.

Ağ bağlantısı Yüksek güçlü cihazlar akım tüketimleri nedeniyle şebekenin enerji kalitesini etkile-

yebilirler.

Bu durum bazı cihaz tiplerini aşağıdaki şekillerde ilgilendirebilir:

Bağlantı ile ilgili sınırlamalar

-

-

İzin verilen maksimum şebeke empedansı ile ilgili gereksinimler

-

Gerekli minimum kısa devre kapasitesi ile ilgili gereksinimler

*)

umumi şebekeye yapılan her bir arabirim üzerinde

*)

*)

bkz. Teknik Veriler

Bu durumda işletme sahibi ya da cihaz kullanıcısı, cihaz bağlantısının yapılıp
yapılamayacağına elektrik dağıtım şirketine danışarak karar vermek zorundadır.

ÖNEMLİ! Ağ bağlantısının güvenli bir topraklamaya sahip olmasına dikkat edin!

TR

Kendini koruma
ve çalışanların
korunması

Cihazı kullanırken birçok tehlikeyle karşı karşıya kalırsınız, örneğin:

Kıvılcım, etrafa saçılan sıcak metal parçalar

-

gözlere ve deriye zarar veren ark ışınımı

-

kalp pili taşıyan kişiler için hayati tehlike anlamına gelen tehlikeli elektroman-

-

yetik alanlar
şebeke ve kaynak akımından kaynaklanan elektriksel tehlike

-

artan gürültü kirliliği

-

zararlı kaynak dumanı ve gazlar

-

Cihazı kullanırken uygun koruyucu giysi kullanın. Koruyucu giysi aşağıdaki özellik­lere sahip olmalıdır:

aleve dayanıklı

-

izole ve kuru

-

tüm bedeni kaplayan, hasar görmemiş ve iyi durumda

-

koruyucu kask

-

paçasız pantolon

-

Koruyucu giysilere ayrıca şunlar dahildir:

Uygun filtre içeren koruyucu siperlik vasıtasıyla gözleri ve yüzü UV ışınlarına,

-

ısıya ve kıvılcıma karşı koruyun.
Koruyucu siperlik gerisinde kenar koruması olan uygun bir koruyucu gözlük

-

takın.
Islak yüzeylerde bile yalıtım sağlayan sağlam ayakkabı giyin.

-

Elleri uygun eldivenlerle koruyun (elektrik yalıtımı, ısıdan koruma).

-

Gürültü kirliliğini azaltmak ve yaralanmalardan korunmak için kulaklık takın.

-

Gürültü emisyon
değerlerine
ilişkin bilgiler

İnsanları, özellikle çocukları, cihazların işletimi ve kaynak prosesi esnasında uzak
tutun. Buna rağmen etrafta insanlar bulunduğu takdirde

ortaya çıkabilecek tehlikeler konusunda (ark nedeniyle parlama, kıvılcım,

-

sağlığa zararlı kaynak dumanı, gürültü kirliliği nedeniyle yaralanma tehlikesi,
şebeke ya da kaynak akımı nedeniyle olası kazalar vb.) bu kişileri bilgilendirin,
uygun korunma araçları bulundurun ya da

-

uygun koruyucu duvarlar ve perdeler inşa edin.

-

Cihaz boşta iken ve EN 60974-1 uyarınca standart yükte izin verilen maksimum
çalışma noktasına uygun olarak çalışma sonrası soğuma evresinde 80dB(A)'dan
düşük bir maksimum ses şiddeti seviyesi (ref. 1pW) üretir.

7

Yönteme ve ortama göre değişiklik gösterdiği için, işyeri ile ilgili bir emisyon değeri
kaynak esnasında (ve kesme esnasında) belirtilmeyebilir. Kaynak yöntemi
(MIG/MAG kaynağı, TIG kaynağı), seçilen akım tipi (doğru akım, alternatif akım),
performans aralığı, kaynakta kullanılan metal tipi, iş parçasının rezonans karakte­ristiği, işyeri ortamı gibi çok farklı parametrelere bağlıdır.

Zararlı gazlar ve
buharlardan kay­naklanan tehlike

Kaynak esnasında ortaya çıkan duman sağlığa zararlı gazlar ve buharlar içerir.

Kaynak dumanında, International Agency for Research on Cancer'in 118. Monogr­afı uyarınca kansere yol açan içerikler bulunmaktadır.

Noktaya odaklı çekiş ve oda çekişi uygulayın.
Mümkünse entegre çekiş düzeneği olan torç kullanın.

Başınızı ortaya çıkan kaynak dumanından ve gazlardan uzak tutun.

Ortaya çıkan duman ve zararlı gazları

solumayın

-

uygun araçlarla çalışma alanından tahliye edin.

-

Yeterli taze hava girişi sağlayın. Havalandırma oranının her zaman saatte en az 20
m³ olmasını sağlayın.

Yetersiz havalandırma durumunda, hava girişi olan bir kaynak kaskı kullanın.

Emiş gücünün yeterli olup olmadığı konusunda belirsizlik varsa, ölçülen zararlı
madde emisyon değerlerini izin verilen sınır değerlerle karşılaştırın.

Aşağıdaki bileşenler diğerlerine nazaran kaynak dumanının zararlılık derecesinden

sorumludur:

iş parçası için teşkil edilen metaller

-

Elektrotlar

-

Kaplamalar

-

Temizleyiciler, yağ gidericiler ve benzerleri

-

kullanılan kaynak prosesi

-

Kıvılcımdan kay­naklanan tehlike

Bu nedenle listelenen bileşenlere ilişkin uygun malzeme güvenliği veri sayfalarını
ve üretici verilerini göz önünde bulundurun.

Maruz kalma senaryoları, risk yönetimi önlemleri ve iş koşulları tanımlanması için

tavsiyeleri European Welding Association web sitesindeHealth & Safety alanında
bulabilirsiniz (https://european-welding.org).

Alev alabilir buharları (örneğin solvent buharları) arkın ışının alanından uzak tu­tun.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz besle-
mesini kapatın.

Kıvılcım, yangınlara ve patlamalara neden olabilir.

Yanıcı maddelerin yakınında asla kaynak yapmayın.

Yanıcı maddeler arktan en az 11 metre (36 ft. 1.07 in.) yüksekte olmalı veya onayl­anmış bir kapakla kapatılmalıdır.

Uygun, test edilmiş yangın söndürücüleri hazır bulundurun.

Kıvılcım ve sıcak metal parçaları küçük çatlak ve deliklerden bile etraftaki alanlara
ulaşabilir. Yaralanma ve yangın tehlikesi oluşmaması için uygun tedbirler alın.

8

Uygun ulusal ve uluslararası standartlara göre hazırlanmayan, yangın ve patlama
tehlikesi olan alanlarda ve kapalı tanklarda, varillerde ya da borularda kaynak yap-
mayın.

İçinde gaz, yakıt, mineral yağı vb. depolanmış olan konteynerlerde kaynak yapılm­amalıdır. Artık madde nedeniyle patlama tehlikesi olabilir.

TR

Şebeke ve kayn­ak akımından
kaynaklanan teh-

likeler

Elektrik çarpması çok tehlikelidir ve öldürücü olabilir.

Cihazın içindeki ve dışındaki gerilim altında bulunan parçalara dokunmayın.

MIG/MAG ve TIG kaynağında, kaynak teli, tel makarası, besleme makaraları ve
kaynak teli ile bağlantılı olan tüm metal parçalar da gerilim altında bulunur.

Tel sürme ünitesini daima yeterli şekilde yalıtılmış alt zemine yerleştirin ya da uy­gun, yalıtılmış tel sürme ünitesi tespit yuvası kullanın.

Kişisel korunma ve çalışanların korunması için toprak ya da toprak potansiyeli
karşısında bulunan yeterli şekilde yalıtılmış, kuru altlık ya da kapak sağlayın. Altlık
ya da kapak, tüm bölgeyi gövde ve toprak ya da toprak potansiyeli arasında tama­men kaplamalıdır.

Tüm kablo ve iletim hatları sıkı, hasarsız, izole edilmiş ve yeterli ölçülere sahip ol-
malıdır. Gevşek bağlantıları, yanık, hasar görmüş ya da yetersiz ölçülere sahip kab­loları ve iletim hatlarını derhal yenileyin.
Her kullanımdan önce manuel olarak akım bağlantısı sıkı oturma bakımından
kontrol edin.
Bajonet soketli akım kablolarında akım kablosunu uzunlamasına eksende en az
180° döndürün ve gerin.

Kabloları ya da iletim hatlarını ne gövde ne de gövde parçaları etrafına dolamayın.

MMA (örtülü elektrot, tungsten elektrot, kaynak teli...)

soğutmak için asla sıvı içine daldırmayın

-

devrede bulunan güç kaynağına asla temas etmeyin.

-

İki kaynak sisteminin elektrotları arasında, örneğin bir kaynak sisteminin iki kat
boşta çalışma gerilimi ortaya çıkabilir. Her iki elektrot potansiyeline aynı anda tem­as edince muhtemelen hayati tehlikeye neden olabilir.

Şebeke ve cihaz kablosunu, koruyucu iletkenin fonksiyonel etkinliği açısından uz-
man bir elektrikçiye düzenli olarak kontrol ettirin.

Koruma sınıfı I olan cihazların düzenli çalışması için koruyucu iletkeni olan bir ağ
ve koruyucu iletken kontağı olan bir priz sistemi gerekmektedir.

Cihazın koruyucu iletkeni olan bir ağ ve koruyucu iletken kontağı olan bir priz sis­temi olmadan çalıştırılmasına sadece güvenli ayırma yönündeki tüm ulusal kurall­ar uyulması durumunda izin verilmektedir.
Aksi takdirde ağır ihmal olarak kabul edilir. Bu türden kullanımlardan doğan has­arlardan üretici sorumlu değildir.

Gerekirse iş parçasını yeterli düzeyde topraklamak için uygun araçlar temin edin.

Kullanılmayan cihazları kapatın.

Yüksekte çalışırken düşmeyi önlemek için emniyet kemeri takın.

Cihaz üzerinde çalışmadan önce, cihazı kapatın ve şebeke fişini çekin.

Cihazı, şebeke fişi takılmasın ve tekrar açılmasın diye açık şekilde okunabilen ve
anlaşılır bir uyarı levhası ile güvenceye alın.

9

Cihazı açtıktan sonra:

elektrik yükleri depolayan tüm iş parçalarını deşarj edin

-

cihazın tüm bileşenlerinin enerjisiz olduğundan emin olun.

-

Gerilim altında bulunan parçalarda çalışmak gerekirse, ana şalteri zamanında dev-
reden çıkaracak ikinci bir kişi çağırın.

Kaçak kaynak
akımları

EMU cihaz sınıfl-

arı

Aşağıda belirtilen uyarılar dikkate alınmazsa, kaçak kaynak akımı oluşması
mümkündür, bu akımlar aşağıdakilere neden olabilir:

Yangın tehlikesi

-

İş parçasına bağlı olan yapı parçalarının aşırı ısınması

-

Topraklama iletkenlerinin tahrip olması

-

Cihazın ve diğer elektrik tesisatının hasar görmesi

-

İş parçası klemensinin iş parçasına sağlam şekilde bağlanmasını sağlayın.

İş parçası klemensini, kaynak yapılacak yere mümkün olduğunca yakın şekilde sa-

bitleyin.

Cihazı, elektrik iletken ortama karşı yeterli izolasyonla, örneğin iletken zemine

karşı izolasyon veya iletken şasilere karşı izolasyonla birlikte yerleştirin.

Akım bölücü, çift başlıklı yuva,... kullanımında, aşağıdakilere dikkat edin: Kull­anılmayan torç / elektrot tutucu elektrotu bile gerilim taşır. Kullanılmayan torç /
elektrot tutucu için yeterli düzeyde yalıtılmış bir depolama alanı sağlayın.

Emisyon sınıfı A olan cihazlar:

yalnızca sanayi bölgelerinde kullanım için uygundur

-

bunun dışındaki bölgelerde performansı etkileyen ve tahrip edici arızalara yol

-

açabilir.

Emisyon sınıfı B olan cihazlar:

yerleşim ve sanayi bölgeleri için öngörülen emisyon şartlarını sağlarlar. Bu du-

-

rum enerjinin umumi bir alçak gerilim şebekesinden temin edildiği yerleşim
bölgeleri için de geçerlidir.

Anma değerleri plakasına ya da teknik özelliklere uygun EMU cihaz sınıfı.

EMU önlemleri Bazı özel durumlarda normlarda belirtilen emisyon sınır değerleri aşılmamasına

rağmen öngörülen uygulama alanına yönelik bazı etkiler ortaya çıkabilir (ör. kuru-
lumun yapıldığı yerde hassas cihazlar varsa ya da kurulumun yapıldığı yerin yakınl­arında radyo ya da televizyon alıcıları varsa).
Bu tür bir durumda arızanın ortadan kaldırılması için gerekli önlemleri almak işlet-

me sahibinin sorumluluğundadır.

Cihazın çevresindeki ekipmanların ulusal ve uluslararası yönetmeliklere uygun-

luğunu test edin ve değerlendirin. Cihazdan etkilenebilecek arızalı ekipmanlara
örnekler şu şekildedir:

Güvenlik donanımları

-

Ağ, sinyal ve veri aktarım hatları

-

EDV ve telekomünikasyon ekipmanları

-

Ölçme ve kalibre etme ekipmanları

-

EMU sorunlarını önleyecek destekleyici tedbirler:

Ağ beslemesi

1.
Uygun şebeke bağlantısına rağmen elektromanyetik arızalar ortaya çıkar-

-

sa, ek tedbirler alın (örneğin uygun şebeke filtresi kullanın).

10

Akım kabloları

2.
mümkün olduğunca kısa tutun

-

birbirine yakın çektirin (aynı zamanda EMF sorunlarını önlemek için)

-

diğer hatlardan oldukça uzağa yerleştirin

-

Eşpotansiyel bağlantısı

3.

İş parçasını topraklama

4.
Gerekirse, toprak bağlantısını uygun kondansatörler üzerinden yapın.

-

Gerekirse perdeleme

5.
Ortamdaki diğer ekipmanları perdeleyin

-

Komple kaynak donanımını perdeleyin

-

TR

EMA ile ilgili
önlemler

Özel tehlike nok­taları

Elektromanyetik alanlar, sebebi henüz bilinmeyen sağlık sorunlarına neden olabi-
lirler:

Yakında bulunan kişilerin sağlığı üzerinde etkiler, ör. kalp pili ve işitme cihazları

-

taşıyanlar
Kalp pili taşıyan kişiler, cihazın ve kaynak prosesinin hemen yakınında durmad-

-

an önce, doktorundan tavsiye almalıdır
Akım kablolarını ve torcun başlık/gövde kısımları arasındaki mesafe güvenlik

-

nedeniyle mümkün olduğunca büyük tutulmalıdır
Akım kablosunu ve hortum paketlerini sırtınızda taşımayın ve vücut ve vücu-

-

dun parçaları etrafına sarmayın

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun,
örneğin:

Vantilatörler

-

Dişliler

-

Makaralar

-

Akslar

-

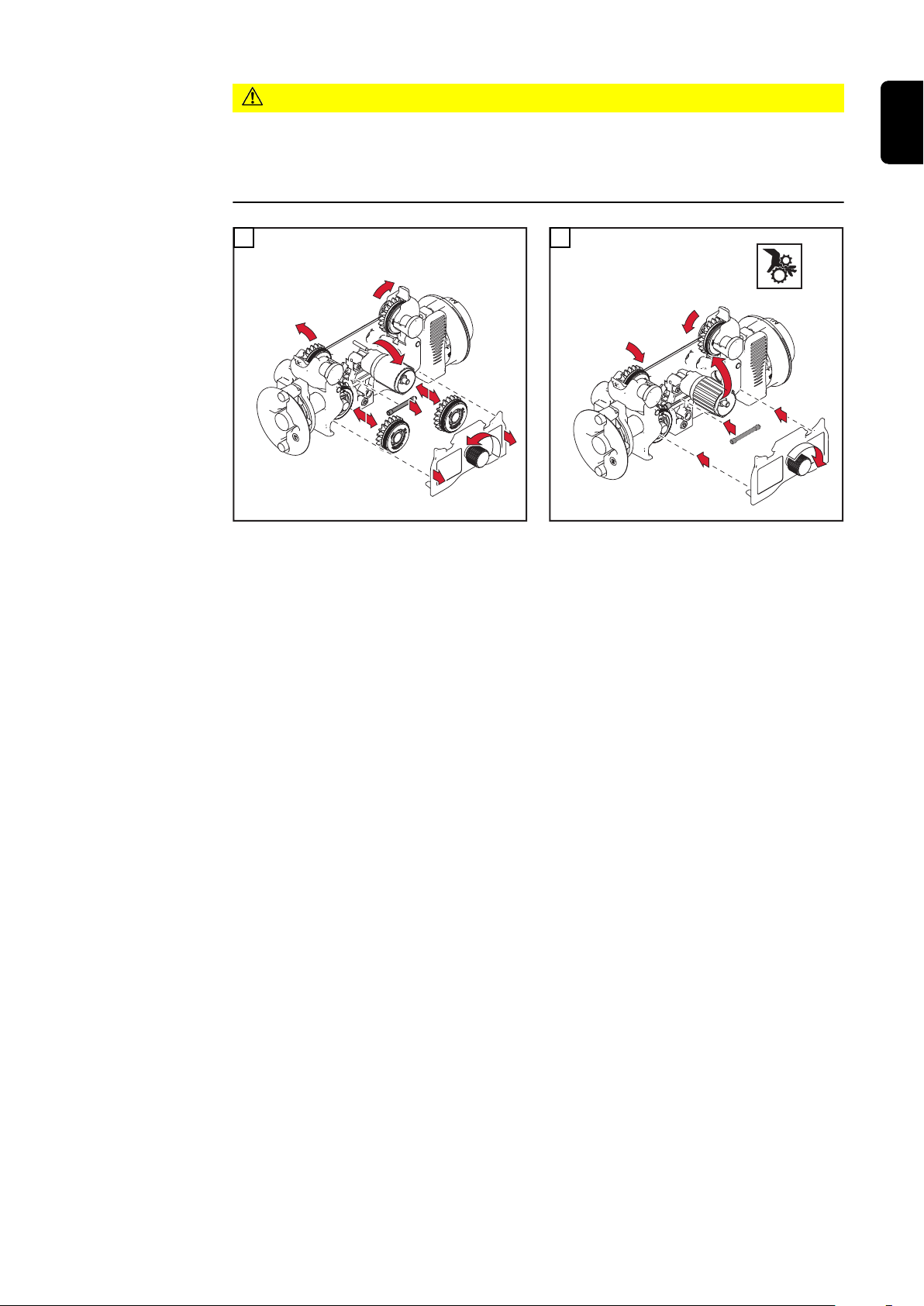

Tel makaraları ve kaynak telleri

-

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

İşletim esnasında

Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edil-

-

diğinden emin olun.
Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

-

Torçtan kaynak teli sızıntısı yüksek yaralanma riski anlamına gelir (elin delinmesi,
yüzün ve gözlerin yaralanması...).

Bu nedenle, torcu vücudunuzdan uzak tutun (tel sürmeli cihazlar) ve koruyucu bir
gözlük kullanın.

Kaynak esnasında ve kaynaktan sonra iş parçasına dokunmayın - yanma tehlikesi.

Soğuyan iş parçalarından cüruf dökülebilir. Bu nedenle iş parçasını düzeltme
çalışmasında dahi uygun koruyucu ekipman takın ve diğer kişilerin yeterli şekilde
korunmasını sağlayın.

Yüksek çalışma sıcaklığı olan torç ve diğer donanım parçalarını üzerinde çalışmad-
an önce soğumasını bekleyin.

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

- ilgili ulusal ve uluslararası hükümlere riayet edin.

11

Elektrik tehlikesi yüksek olan alanlarda çalışacak güç kaynakları (ör. boyler), (Sa­fety) işareti ile işaretlenmelidir. Güç kaynağı yine de bu tür yerlerde bulunmam-
alıdır.

Kaçak soğutucu madde nedeniyle yanık tehlikesi. İleri ve geri su akışı için
bağlantıları tanımlamadan önce, soğutma ünitesini devre dışı bırakın.

Soğutma maddesiyle çalışırken, soğutucu madde güvenlik bilgi formu talimatl-

arını gözetin. Soğutucu madde güvenlik bilgi formunu servis noktanızdan ya da
üreticinin internet sayfasından elde edebilirsiniz.

Cihazları vinçle taşımak için, sadece üreticinin uygun yük taşıma ekipmanlarını kul-

lanın.

Uygun yük taşıma ekipmanının ön görülen tüm askı noktalarına zincir ya da

-

halat asın.
Zincir ya da halatlar dikeyden olabildiğince küçük bir açı ile durmalıdır.

-

Gaz tüpünü ve tel sürme ünitesini (MIG/MAG ve TIG cihazları) uzaklaştırın.

-

Kaynak esnasında tel sürme ünitesinin vinç askısında daima uygun, izole bir tel
makarası asma tertibatı kullanın (MIG/MAG ve TIG cihazları).

Cihaz taşıma kayışı ya da taşıma tutamağı ile teçhiz edilmişse, bu özellikle elle
taşıma yapmaya yarar. Vinç, çatallı forklift ya da diğer mekanik kaldırma araçları
vasıtasıyla taşıma yapmak için, taşıma kayışı uygun değildir.

Cihaz veya bileşenleri ile birlikte kullanılan tüm kaldırma aksesuarlarının (kayış,
toka, zincir, ...) düzenli olarak kontrol edilmesi gerekmektedir (ör. mekanik hasar,
korozyon veya çevresel koşullardan kaynaklanan diğer değişimlere karşı).
Test aralıkları ve testin kapsamı en azından ulusal normlar ve yönetmeliklere uy­gun olmalıdır.

Koruyucu gazda
aranan nitelikler

Koruyucu gaz

tüpleri nedeniyle
tehlike

Koruyucu gaz bağlantı soketi için adaptör kullanımında, renksiz ve kokusuz koru-
yucu gazın fark edilmeden sızıntı yapma tehlikesi. Koruyucu gaz bağlantı soketi
için, adaptörün cihaz tarafındaki vida dişlerini montaj öncesinde uygun teflon
bantla sarın.

Özellikle halka bağlantılarında kirlenmiş koruyucu gaz, donanımda hasara ve kay­nak kalitesinde düşüşe sebep olabilir.
Koruyucu gaz kalitesinin sağlanması için aşağıdaki gereklilikler sağlanmalıdır:

Katı tanecik boyutu < 40 µm

-

Basınç yoğuşma noktası < -20 °C

-

maks. yağ içeriği < 25 mg/m³

-

Gerekirse filtre kullanın!

Koruyucu gaz tüpleri basınç altında bulunan gaz içerir ve hasar gördüğünde patla-

yabilir. Koruyucu gaz tüpleri, kaynak ekipmanının parçası olduğu için, çok dikkatli
bir şekilde kullanılmalıdır.

Sıkıştırılmış gaz içeren koruyucu gaz tüplerini, aşırı ısıya, mekanik şoklara, çapağa,
çıplak ateşe, kıvılcıma ve arka karşı koruyun.

12

Koruyucu gaz tüplerini dikey monte edin ve devrilmemesi için kılavuza göre sabit­leyin.

Koruyucu gaz tüplerini kaynak ya da diğer akım devrelerinden uzak tutun.

Torcu asla koruyucu gaz tüpüne asmayın.

Koruyucu gaz tüpüne asla bir elektrotla dokunmayın.

Patlama tehlikesi - basınçlı koruyucu gaz tüpü üzerinde asla kaynak yapmayın.

Dışarıya sızan
koruyucu gaz se­bebiyle tehlike

Sadece uygun koruyucu gaz tüplerinin ilgili kullanımı için daima buna uyan, uygun
aksesuar (regülatör, hortum ve bağlantı elemanları, ...) kullanın. Koruyucu gaz
tüplerini ve aksesuarı sadece iyi durumda kullanın.

Koruyucu gaz tüpü vana ile açılırsa, yüzünüzü ağızdan öteye çevirin.

Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını kapatın.

Koruyucu gaz tüpü bağlı değilken, kapağı koruyucu gaz tüpünün vanası üzerinde
bırakın.

Koruyucu gaz tüplerine ve aksesuar parçalarına yönelik üretici verilerine ve ilgili
ulusal ve uluslararası hükümlere uyun.

Kontrolsüz sızan koruyucu gaz sebebiyle boğulma tehlikesi

Koruyucu gaz renksiz ve kokusuzdur ve dışarıya sızması durumunda ortam hav-

asındaki oksijeni bastırabilir.

Yeterli ölçüde temiz hava girişi sağlayın; havalandırma oranı saatte en az 20

-

m³ olmalı
Koruyucu gaz tüpündeki veya ana gaz beslemesindeki güvenlik ve bakım uy-

-

arılarını dikkate alın
Kaynak yapılmadığı takdirde, koruyucu gaz tüpünün vanasını veya ana gaz

-

beslemesini kapatın.
Koruyucu gaz tüpünü veya ana gaz beslemesini her kullanımdan önce kont-

-

rolsüz gaz sızıntısı yönünde kontrol edin.

TR

Kurulum yerinde
ve taşıma esn­asında güvenlik

tedbirleri

Devrilecek bir cihaz hayati tehlike anlamına gelebilir! Cihazı düz, sağlam alt zemi­ne hizalı bir şekilde yerleştirin

Maksimum 10° eğim açısına izin verilir.

-

Yangın ve patlama tehlikesi olan yerlerde özel kurallar geçerlidir

ilgili ulusal ve uluslararası hükümlere riayet edin.

-

Kurum içi talimatlar ve kontroller yardımıyla işyeri çevresinin daima temiz ve ferah
olmasını sağlayın.

Cihaz yalnızca anma değerleri plakasında belirtilen IP'de kurulmalı ve çalıştırılm­alıdır.

Cihaz kurulumunda, cihaz çevresinde 0,5 m (1 ft. 7.69 in.) boşluk olmasını
sağlayın, böylece soğutma havasının serbestçe içeri akmasını ve dışarı çıkmasını
sağlamış olursunuz.

Cihazı taşıma esnasında, geçerli ulusal ve yerel talimatnamelere ve kaza önleme
kurallarına uyulmasını sağlayın. Bu özellikle taşıma ve sevk esnasında oluşan has­arla ilgili direktifler için geçerlidir.

Aktif cihazları kaldırmayın veya taşımayın. Cihazları taşımadan veya kaldırmadan
önce kapatın!

Cihaz her taşındığında, soğutucu maddeyi tamamen boşaltın ve aşağıdaki bileşen­leri demonte edin:

Tel sürme

-

Tel makarası

-

Koruyucu gaz tüpü

-

13

Taşıma sonrasında devreye almadan önce, cihazı hasar açısından görsel kontrol
yapın. Devreye alma öncesi olası hasarlar eğitimli servis personeli tarafından on­arılmalıdır.

Normal işletim
durumunda

güvenlik önlem-
leri

Cihazı, tüm güvenlik donanımlarının tam olarak işlevlerini yerine getirdiklerinden
emin olduktan sonra çalıştırın. Güvenlik donanımlarının tam olarak işlevlerini yeri­ne getirmemesi durumunda

operatörün ya da üçüncü kişilerin hayatları,

-

cihaz ve işletme sahibinin maddi varlıkları,

-

cihazla verimli çalışma açısından tehlike mevcuttur.

-

Cihazı devreye almadan önce tam fonksiyonlu olmayan güvenlik donanımlarını on­arın.

Güvenlik donanımlarını asla baypas etmeyin ya da devre dışı bırakmayın.

Cihazı devreye almadan önce kimsenin risk altında olmadığından emin olun.

Cihazı en azından haftada bir defa, dışarıdan fark edilebilir hasarlar ve güvenlik

donanımlarının fonksiyonelliği açısından kontrol edin.

Koruyucu gaz tüpünü daima iyi sabitleyin ve vinçle taşıma esnasında önceden
ağırlığını azaltın.

Cihazlarımızda kullanılmak üzere özellikleri nedeniyle (elektriksel iletkenlik, don-
maya karşı koruma, malzeme uygunluğu, yanabilirlik, ...) sadece üreticinin orijinal
soğutma maddesi uygundur.

Sadece üreticinin uygun orijinal soğutma maddesini kullanın.

Üreticinin orijinal soğutma maddesini diğer soğutucu maddelerle karıştırmayın.

Devreye alma,
bakım ve onarım

Sadece üreticiye ait sistem bileşenlerini soğutma ünitesi devresine bağlayın.

Başka sistem bileşenleri veya başka soğutucu madde kullanımı esnasında hasarlar
ortaya çıkarsa, üretici bundan sorumlu tutulamaz ve bu tür durumlarda garanti

geçersizdir.

Cooling Liquid FCL 10/20 yanıcı değildir. Etanol temelli soğutucu madde belirli

koşullar altında yanıcıdır. Soğutucu maddeyi sadece kapalı orijinal kutusunda
taşıyın ve ateşleme kaynaklarından uzak tutun

Artık kullanılmayan soğutucu maddeyi ulusal ve uluslararası kurallara uygun olar­ak profesyonel şekilde atığa çıkartın. Soğutucu madde güvenlik bilgi formunu ser-
vis noktanızdan ya da üreticinin internet sayfasından elde edebilirsiniz.

Soğutulan tesiste her kaynak başlangıcından önce soğutucu madde seviyesini
kontrol edin.

Dışarıdan satın alınan parçaların, strese dayanıklı ve güvenlik koşullarını yerine ge­tirecek şekilde tasarlanmış ve üretilmiş olduğu garanti edilmez.

Yalnızca orijinal yedek parçalar ve sarf malzemeleri kullanın (norm parçalar

-

dahil).
Üreticinin onayı olmadan cihaz üzerinde değişiklik, ilave ya da tadilat yapm-

-

ayın.
Kusursuz durumda olmayan yapı parçalarını derhal değiştirin.

-

Sipariş esnasında yedek parça listesine göre tam adı ve malzeme numarasını

-

yanı sıra cihazın seri numarasını belirtin.

14

Mahfaza vidaları, mahfaza parçalarının topraklaması için koruyucu iletken
bağlantısını oluşturur.
Daima uygun sayıda orijinal mahfaza vidasını belirtilen dönme momenti ile kull­anın.

TR

Teknik güvenlik
denetimi

Atık yönetimi Eski elektrikli ve elektronik aletler, Avrupa direktifine ve ulusal yasaya göre ayrı ol-

Üretici, en az her 12 ayda bir cihaz üzerinde teknik güvenlik denetimi yaptırmanızı
tavsiye eder.

Üretici, aynı 12 aylık zaman aralığı içinde bir güç kaynağı kalibrasyonu tavsiye eder.

Teknik güvenlikle ilgili denetimi lisanslı, uzman bir elektrikçinin gerçekleştirmesi
tavsiye edilir

modifikasyon ardından

-

montaj ve tadilat ardından

-

tamirat, bakım ve onarım ardından

-

en azından her on iki ayda bir.

-

Teknik güvenlikle ilgili denetimler için uygun ulusal ve uluslararası standartlara ve
direktiflere uyun.

Teknik güvenlikle ilgili denetimlere ve kalibrasyona yönelik daha fazla bilgiyi servis

noktasından elde edebilirsiniz. Bu, istek üzerine size gerekli dokümanları temin
eder.

arak toplanmak ve çevresel koruma çerçevesinde geri kazanıma yönlendirilmek
zorundadır. Kullanılmış cihazlar, satıcı ya da yerel ve yetkili bir toplama ve imha et-
me sistemi üzerinden iade edilmelidir. Eski cihazların uzmanca imha edilmesi,
maddesel kaynakların sürdürülebilir bir şekilde geri kazanımını desteklemektedir.
Bunların göz ardı edilmesi, sağlık / çevre üzerinde potansiyel bazı etkilerin ortaya
çıkmasına yol açabilir.

Ambalaj malzemeleri

Ayrı biriktirilmelidir. Bulunduğunuz belediyenin kurallarını kontrol edin ve karto-
nun volümünü azaltın.

Güvenlik işareti CE işareti olan cihazlar, alçak gerilim ve elektromanyetik uyumluluk direktiflerin-

de belirtilen temel koşulları yerine getirir (ör. EN 60 974 standart serisinin önemli

ürün normları).

Fronius International GmbH, cihazın 2014/53/EU yönetmeliğine uygun olduğunu
açıklar. AB Uygunluk bildiriminin tam metni aşağıdaki internet adresinde mevcut-
tur: http://www.fronius.com

CSA uygunluk işareti ile işaretlenmiş cihazlar, Kanada ve ABD için önemli stand-
artların koşullarını yerine getirir.

Veri yedekleme Fabrika ayarlarında yapılacak değişikliklere ilişkin verilerin yedeklenmesi kull-

anıcının sorumluluğundadır. Kişisel ayarların silinmesi durumunda üretici hiçbir so-
rumluluk kabul etmez.

Telif hakkı Bu kullanım kılavuzunun telif hakkı üreticiye aittir.

15

Metin ve resimler, baskının hazırlandığı tarihte geçerli olan teknik düzeyi yansıtm­aktadır. Değişiklik yapma hakkı saklıdır. Kullanım kılavuzunun içeriği, alıcıya hiçbir
hak vermez. İyileştirme önerileri ve kullanım kılavuzundaki hatalara yönelik bilgi-
lendirmeler için teşekkür ederiz.

16

Genel bilgi

40,0006,3035

Caution: Parts may be at welding
voltage
Attention: Les pièces peuvent être
à la tension de soudage

0.1-25 m/min

40-984 ipm

360A/100% 450A/60% 500A/40%I2

1.2 A

I11

U11

60 V

U12 I12 0.5 A24 V

IEC 60 974-5/-10 Cl.A IP 23

www.fronius.com

Ser.No.:

Part No.:

Cihaz konsepti Tel sürme CWF 25i maks. 300 mm

(11,81 in.) çapında tel makaraları ile
kullanılmak üzere tasarlanmıştır. Stan­dart 4 makaralı tahrik iyi tel sürme
özellikleri sağlar. Tel sürme ayrıca uzun
hortum paketleri için de uygundur.
Kompakt tasarımı dolayısıyla tel sürme
ünitesi çok yönlü kullanılabilir.

Kullanım alanı CWF 25i tel sürme, tüm TIG kaynak çalışmaları için iWave-300i ve 500i güç kayn-

aklarıyla birlikte kullanılabilir. Tel sürme tüm geleneksel koruyucu gazlar için uy-
gundur.

TR

Cihaz üzerindeki
uyarı notları

Tel sürme, güvenlik sembolleri ve bir güç levhası ile donatılmıştır. Güvenlik sem­bolleri ve güç levhası yerlerinden çıkartılmamalı ya da üzeri kapatılmamalıdır.
Güvenlik sembolleri ciddi can ve mal kaybına yol açabilecek hatalı kullanıma karşı

uyarır.

Tarif edilen işlevleri, aşağıdaki dokümanları tam olarak okuduktan ve anladıktan
sonra kullanın:

17

bu kullanım kılavuzu

-

başta güvenlik kuralları olmak üzere sistem bileşenlerine ait tüm kullanım

-

kılavuzları

Kaynak yapmak tehlikelidir. Cihazla doğru bir şekilde çalışmak için aşağıdaki temel
koşullar yerine getirilmiş olmalıdır:

Yeterli düzeyde kaynak yapma kalifikasyonu

-

Uygun koruma ekipmanı

-

İlgili olmayan kişilerin tel sürme ve kaynak prosesinden uzakta tutulması

-

Artık kullanılmayan cihazları ev çöpüne atmayın, bilakis güvenlik kurallarına uygun
biçimde atık olarak elden çıkarın.

Elleri, saçları, giysi parçalarını ve aletleri hareketli parçalardan uzak tutun,
örneğin:

Dişli çarklar

-

Besleme makaraları

-

Tel makaraları ve kaynak telleri

-

Tel tahrik motorunun dönen dişlilerini ya da dönen tahrik parçalarını tutmayın.

Kapaklar ve yan parçalar sadece bakım ve onarım çalışması esnasında açılabilir /

uzaklaştırılabilir.

İşletim esnasında

Tüm kapakların kapalı ve tüm kenar parçalarının düzenli şekilde monte edil-

-

diğinden emin olun.
Bütün kapaklar ve kenar parçaları kapalı halde tutulmalıdır.

-

18

Kumanda elemanları, bağlantı noktaları ve meka-

(1)

(2)

(3)

(4) (5)

(6)

(7)

(10)

(8)

(9)

(11)

nik bileşenler

Güvenlik

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

Ön taraf, arka ta­raf

TR

TEHLİKE!

(1) Soğutucu madde geri akış (kırmızı) bağlantı soketi

Opsiyon *

(2) Soğutucu madde ileri akış (mavi) bağlantı soketi

Opsiyon *

(3) Tel besleme bağlantı soketi

Fronius T Sistem Konnektörü

(4) TIG Multi Connector bağlantı soketi

Opsiyon *
sistem genişletme ekipmanları için standart hale getirilmiş bağlantı soketi
(ör. uzaktan kumanda ünitesi, JobMaster torç vb.)

19

(5) Torç bağlantı soketi/bayonet kilit mekanizmalı gaz/akım soketi

(1)

(2)

(3) (4) (5)

(6)

(7)

(8)

(9)

Opsiyon *

iWave 300i - 500i AC/DC güç kaynağıyla bağlantılı olarak aşağıdakileri
bağlamak için kullanılır:

Bir TIG torcu

-

Örtülü elektrot kaynağı durumunda elektrot kablosu

-

iWave 300i - 500i DC güç kaynağıyla bağlantılı olarak aşağıdakileri bağlam­ak için kullanılır:

Bir TIG torcu

-

Örtülü elektrot kaynağı durumunda elektrot veya şasi kablosu (elekt-

-

rot tipine bağlı olarak)

(6) SpeedNet bağlantı soketi

bağlantı hortum paketinden gelen SpeedNet kablosunun bağlantısı içindir

(7) Opsiyonlar için pozisyon

Örneğin tel ucu sensörü

(8) Bayonet kilit mekanizmalı gaz/akım soketi

Bağlantı hortum paketinden gelen gaz/akım kablo bağlantısı içindir

Sol taraf, alt tar­af

(9) Koruyucu gaz bağlantısı

Koruyucu gaz hortumunun bağlantı hortum paketinden bağlanması içindir

(10) Soğutucu madde geri akış (kırmızı) bağlantı soketi

Opsiyon *
Soğutucu madde geri akış hortumunun bağlantı hortum paketinden
bağlanması içindir

(11) Soğutucu madde ileri akış (mavi) bağlantı soketi

Opsiyon *
Soğutucu madde ileri akış hortumunun bağlantı hortum paketinden
bağlanması içindir

* Tel sürmede "OPT/i CWF TIG Multi Connector torcu" opsiyonu eklenirse

opsiyonel bağlantı soketleri bulunur.

20

CWF 25i - sol taraf

(1) Tel makaraları kapağı

(2) Tel tahriki kapağı

(3) 4 makaralı tel tahriki

kırmızı koruyucu kapaklı

(4) Baskı kolu

Temas basıncını ayarlamak için

(5) Sıkıştırma kolu

(6) Gaz kontrol tuşu

Basınç düşürücüde gerekli olan gaz miktarını ayarlamak içindir

Gaz kontrol tuşuna bastıktan sonra 30 s boyunca dışarıya gaz akışı olur.
Tuşa tekrar basılarak işlem zamanından önce sonlandırılır.

(7) Tel geri besleme tuşu

Kaynak telinin gazsız ve elektriksiz geriye çekilmesi

Kaynak telini geri çekme için 2 seçenek mevcuttur:

Seçenek 1

Kaynak telini ön ayarlı tel geri çekme hızıyla geri çekin:
Tel geri besleme tuşunu sürekli basılı tutun

geri besleme tuşuna basıldıktan sonra, kaynak teli 1 mm (0.039 in.)

-

çekilir
tel sürme, kısa bir aradan sonra kaynak telini çekmeyi devam ettirir -

-

tel geri besleme tuşu basılı kalırsa, hız ön ayarlanmış geri besleme
hızına ulaşana kadar her ilave saniyede 10 m/dk (393.70 ipm) artar

TR

Seçenek 2

Kaynak telini 1 mm adımlarıyla (0.039 in adımlarıyla ) geri çekin - Tel geri
besleme tuşuna her zaman 1 saniyeden daha az bir süre basın (dokunun)

(8) Boşta tel sürme tuşu

Kaynak telinin torç hortum paketine gazsız ve akımsız sürülmesi

Boşta tel sürme için 2 seçenek söz konusudur:

Seçenek 1

Kaynak telini önceden ayarlanan tel sürme hızıyla sürün:

Boşta tel sürme tuşunu sürekli basılı tutun

-

boşta tel sürme tuşuna basıldıktan sonra, kaynak teli 1 mm (0.039 in.)

-

sürülür
boşta tel sürme, kısa bir aradan sonra kaynak telini sürmeyi devam et-

-

tirir (tel sürme tuşu basılı kalırsa), hız ön ayarlanmış boşta tel sürme
hızına ulaşana kadar her ilave saniyede 10 m/dk (393.70 ipm) artar

Seçenek 2

Kaynak telini 1 mm adımlarıyla (0.039 in adımlarıyla ) sürün - boşta tel
sürme tuşuna her zaman 1 saniyeden daha az bir süre basın (dokunun)

(9) LED çalışma durumu

cihaz çalışmaya hazırsa yeşil yanar

21

(10)

(10) Pivot pimi yuvası

22

Kurulumdan ve işletmeye almadan önce

TR

Güvenlik

Amaca uygun
kullanım

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

Cihaz yalnızca Fronius sistem bileşenleriyle bağlı olarak TIG kaynağında tel sürme
için tahsis edilmiştir.

Başka türlü ya da bu çerçevenin dışına çıkan kullanımlar, kullanım amacına uygun
olarak kabul edilmez.
Bu türden kullanımlardan doğan hasarlardan üretici sorumlu değildir.

Amaca uygun kullanım kapsamına şu hususlar da dahildir

bu kullanım kılavuzunun tam olarak okunması

-

bu kullanım kılavuzundaki tüm talimatlar ile güvenlik kurallarının takip edil-

-

mesi
denetleme ve bakım işlemlerinin yapılması

-

Kurulum yönet-

meliği

TEHLİKE!

Cihazın aşağı düşmesinden veya devrilmesinden doğabilecek tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Tüm sistem bileşenlerini, zemin braketlerini ve taşıma arabalarını düz ve

▶

sağlam zemine yerleştirin.
Döner pim girişi kullanırken daima tel sürme ünitesinin sağlam bir şekilde

▶

oturmasını sağlayın.

Tel sürme, IP 23 koruma derecesine göre test edilmiştir, bunun anlamı şudur:

Çapları 12,5 mm'den (0.49 in.) büyük olan katı yabancı maddelerin içeri sızm-

-

asına karşı koruma
Düşey doğrultudan 60°’lik açıya kadar püskürtme suyuna karşı koruma

-

Tel sürme, IP23 koruma derecesi uyarınca dış mekana yerleştirilebilir ve çalıştırıla-
bilir. Doğrudan ıslanmadan (örneğin yağmur ile) kaçınılmalıdır.

23

Tel sürme ünitesini pivot pimi yuvasının üzerine

1

yerleştirme

Güvenlik

Tel sürme ünite­sini döner pim gi­rişi üzerine yer­leştirme

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

1

24

Tel sürme ünitesini güç kaynağına bağlama

TR

Güvenlik

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

▶
▶
▶

Genel bilgi Tel sürme ünitesi güç kaynağına bağlantı hortum paketi vasıtasıyla bağlanır.

Tel sürme ünite-
sini güç kay­nağına bağlama

Arızalı sistem bileşenleri ve yanlış kullanım sonucunda elektrikli akım sebebiyle

tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

▶
▶

TEHLİKE!

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle­ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni­yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-
leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

TEHLİKE!

Tüm kablo, iletim hatları ve hortum paketleri her zaman sıkıca bağlanmış, ha­sarsız ve doğru biçimde izole edilmiş olmalıdır.
Sadece yeterli boyuta sahip kablolar, hatlar ve hortum paketleri kullanılm­alıdır.

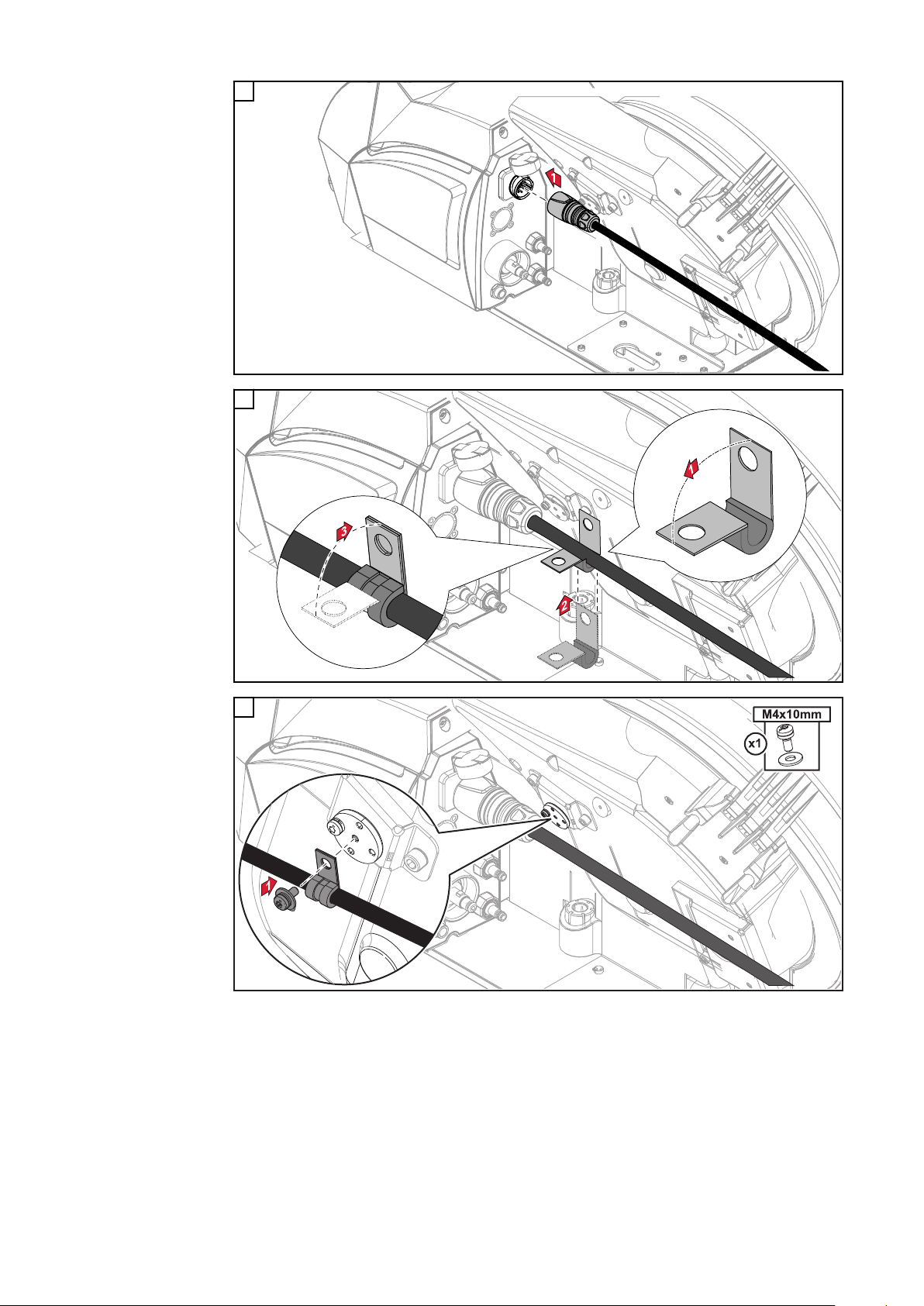

Kumanda kablosunun bağlanması

1

25

2

3

4

26

Bağlantı hortum paketinin bağlanması

1

2

3

*

(sadece OPT/i CWF TIG Multi Connector torcu opsiyonu mevcutsa)

1

* Harici gaz beslemesi (opsiyon)

2

TR

DİKKAT!

Bağlantı hasarı riski.

Maddi hasarlara neden olabilir.

1,2 m (3 ft. 11.24 in.) uzunluğundaki bağlantı hortum paketleri için bir çekme

▶

koruması öngörülmemiştir.
Montaj sırasında bir hasar oluşmasını önlemek için, kabloların içeri (tel sürme

▶

ünitesine) doğru bir kıvrım oluşturduğuna emin olun.

27

Tel besleme hortumunu/torcu bağlayın

Güvenlik

Tel besleme hor­tumunu bağlayın

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

1

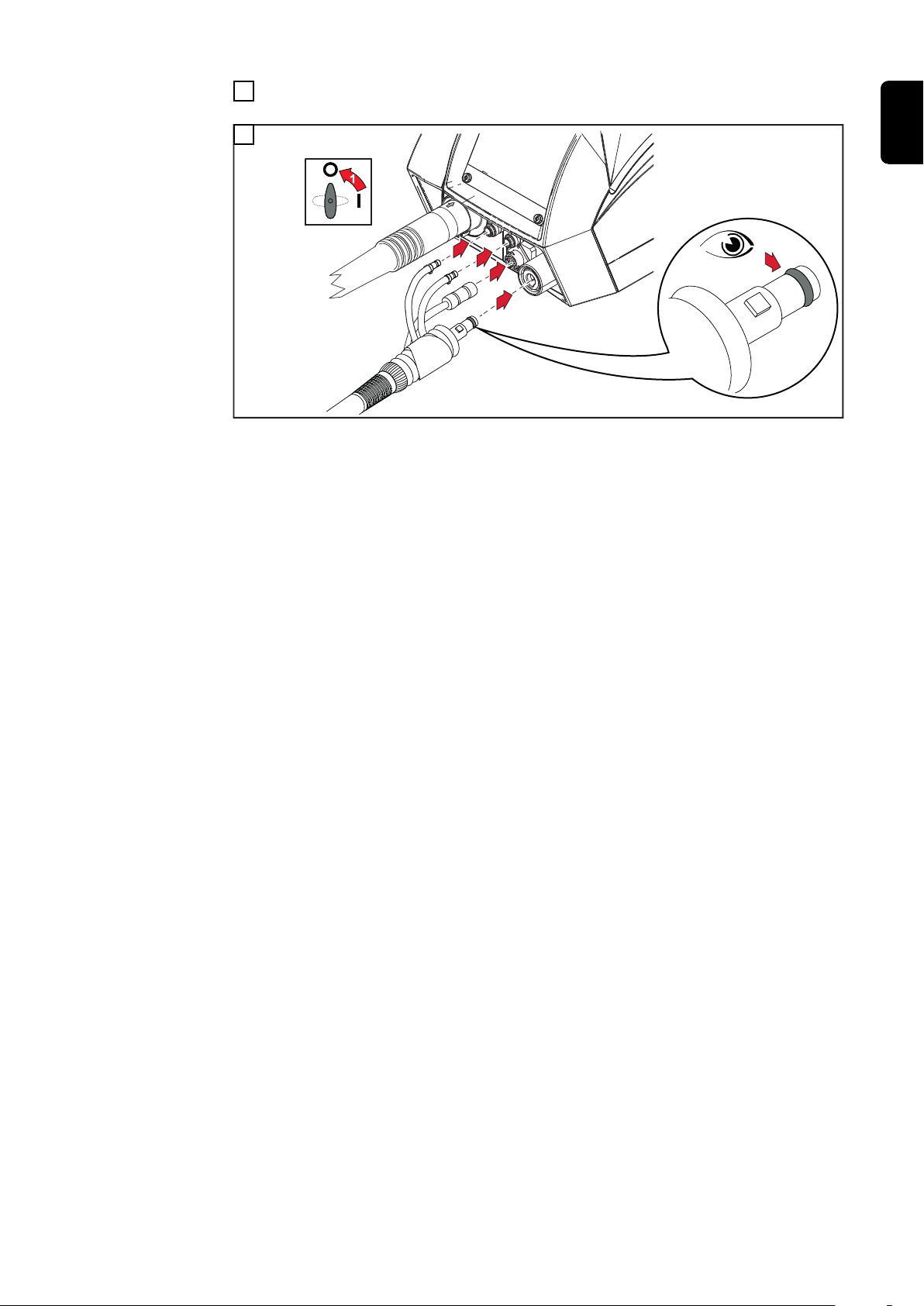

Torcu bağlayın Tel sürmede OPT/i WF TIG Multi Connector opsiyonu mevcutsa torç doğrudan

tel sürmeye bağlanabilir.
Opsiyon mevcut değilse torç güç kaynağına bağlanır.

TEHLİKE!

Arızalı sistem bileşenleri ve yanlış kullanım sonucunda elektrikli akım sebebiyle

tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Tüm kablo, iletim hatları ve hortum paketleri her zaman sıkıca bağlanmış, ha-

▶

sarsız ve doğru biçimde izole edilmiş olmalıdır.
Sadece yeterli boyuta sahip kablolar, hatlar ve hortum paketleri kullanılm-

▶

alıdır.

NOT!

Torçtaki O-ring’in hasar görmesi, koruyucu gazın kirlenmesine ve böylece kaynak
dikişinin hatalı olmasına neden olabilir.

Her devreye alma öncesinde torçtaki O-ring’in hasarlı olmadığından emin

▶

olun.

28

Torcu, torcun kullanım kılavuzuna göre monte edin

3

2

4

5

6

1

2

TR

29

Tel sürme makaralarını yerleştirme / değiştirme

2

1

4

4

5

6

3

6

3

31
2

4
5

7

Güvenlik

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

Genel Besleme makaraları, ilk teslimatta cihazda mevcut değildir.

Optimum kaynak teli iletimi sağlamak için besleme makaraları kaynak yapılacak

tel çapına ve tel alaşımına uygun olmalıdır.

NOT!

Yanlış döşenen besleme makaraları kaynak özelliklerini kötü etkileyebilir.

Sadece kaynak teline uygun besleme makaraları kullanın.

▶

Besleme makar­alarını yerleştir-
me / değiştirme

Mevcut besleme makaralarının ve uygulama alanlarının genel görünümü yedek
parça listelerinde bulunmaktadır.

DİKKAT!

Besleme makaralarının birden hızla yükselmesi nedeniyle tehlike.

Yaralanma ve can kaybı meydana gelebilir.

Kolun kilidini açarken parmaklarınızı kolun sol ve sağ bölgesinden uzak tutun.

▶

1

2

30

DİKKAT!

3

8

6

7

9

3

1

2

2

5

4

4

4

5

5

6

1

2

3

Açık duran besleme makaraları sebebiyle tehlike.

Yaralanma ve can kaybı meydana gelebilir.

Besleme makarasını değiştirdikten sonra her zaman 4 makaralı tahrik motoru-

▶

nun koruyucu kapağı monte edin.

3

4

TR

31

Tel makarasını yerleştirme, tel bobinini yerleştir-
me

Güvenlik

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ağır yaralanma veya ölüm meydana gelebilir.

Çalışmalara başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşen-

▶

leri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle tehlike.

Yaralanma ve can kaybı meydana gelebilir.

Koruyucu gözlük kullanın

▶

Tel makarasını / tel bobinini yerleştirme sırasında geriye yaylanan kaynak teli

▶

nedeniyle ortaya çıkabilecek yaralanmaları önlemek için kaynak telinin ucunu
kuvvetlice sıkın.

DİKKAT!

Aşağı düşen tel makarası / tel bobini nedeniyle tehlike.

Mal ve can kaybı meydana gelebilir.

Tel makarası / tel bobininin tüm tel bobini adaptörleriyle birlikte her zaman

▶

tel makarası yuvasına sıkıca oturmasını sağlayın.
Tel makaralarını/tel bobinlerini, tel bobini adaptörleriyle birlikte emniyet ele-

▶

manlarını kullanarak sabitleyin.

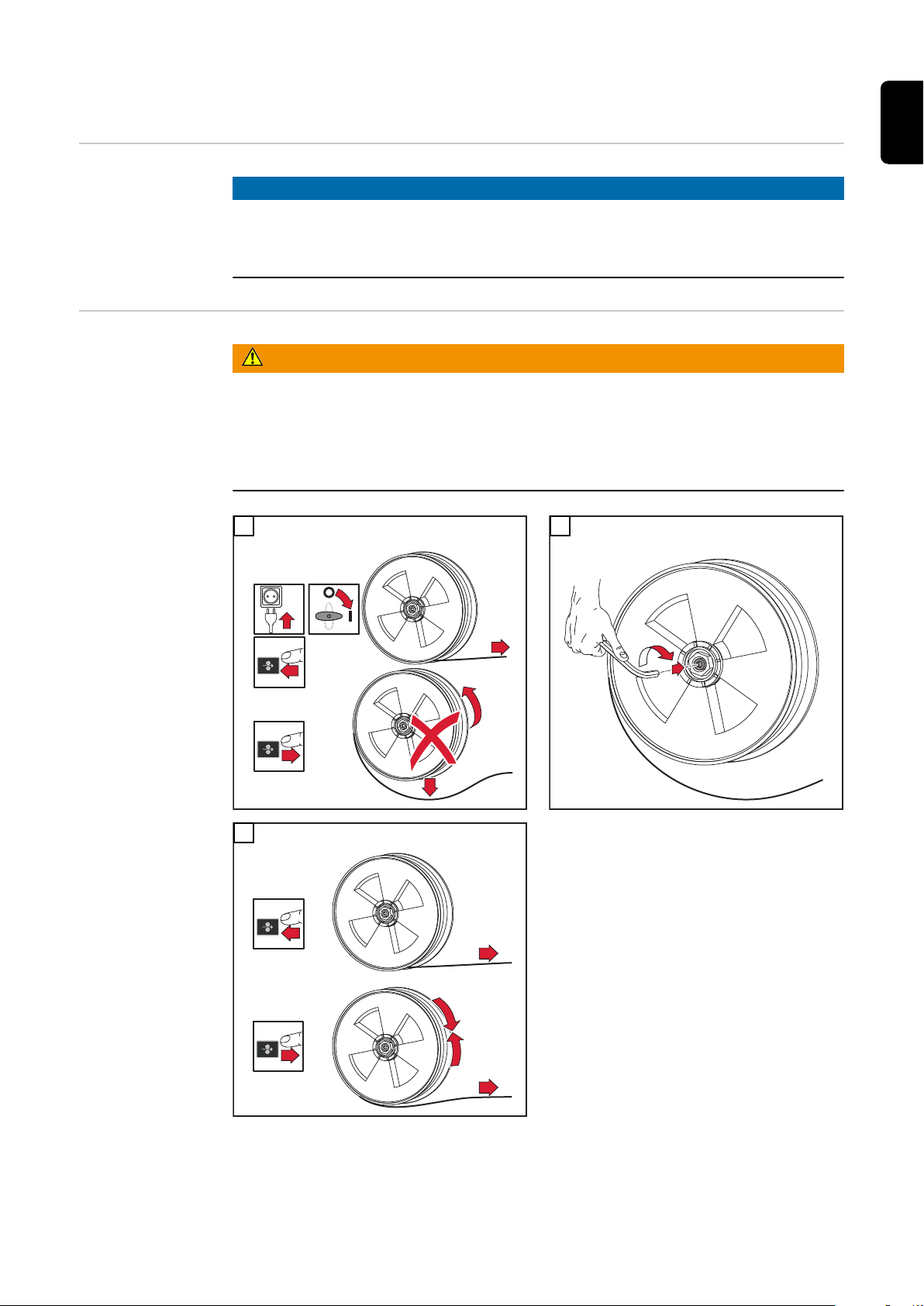

Tel makarasını

yerleştirme

1

32

TEHLİKE!

3

4

Yanlış tarafa yerleştirilen emniyet halkalı tel makarasının düşmesi sonucu tehli-
ke.

Ciddi can ve mal kayıpları meydana gelebilir.

Emniyet halkası her zaman aşağıda gösterildiği şekilde takılmalıdır.

▶

TR

Tel bobinini yer-

leştirme

TEHLİKE!

Tel bobini adaptörünün olmamasından kaynaklı aşağı düşen tel bobini nedeniyle

tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Tel bobini ile çalışırken sadece cihazın teslimat kapsamında verilen tel bobini

▶

adaptörünü kullanın!

TEHLİKE!

Aşağı düşen tel bobini nedeniyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Tel bobini tedarik edilen tel bobini adaptörüne, tel bobini çıtaları tel bobini ad-

▶

aptörünün kılavuz kanalları içerisinde bulunacak şekilde yerleştirilmelidir.

1 2

33

TEHLİKE!

Yanlış tarafa yerleştirilen emniyet halkalı tel bobinin düşmesi sonucu tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Emniyet halkası her zaman aşağıda gösterildiği şekilde takılmalıdır.

▶

34

Kaynak telini boşta sürün

TR

Kaynak telini
boşta sürün

DİKKAT!

Kaynak telinin keskin kenarlı ucu nedeniyle tehlike.

Mal ve can kaybı meydana gelebilir.

İlerletmeden önce kaynak teli ucunun çapağını alın.

▶

DİKKAT!

Makaraya sarılan kaynak telinin yay etkisi nedeniyle tehlike.

Mal ve can kaybı meydana gelebilir.

Koruyucu gözlük kullanın.

▶

Kaynak telini 4 makaralı tahrik motoruna yerleştirme sırasında geriye yaylanan

▶

kaynak teli nedeniyle ortaya çıkabilecek yaralanmaları önlemek için kaynak te-
linin ucunu kuvvetlice sıkın.

1

NOT!

Tel besleme hortumunun uzunluğu, tel hareketi aktifken (Active Wire fonksiyo­nu) maksimum 4 m/13 fit 1,48 inç olabilir.

TEHLİKE!

Dışarı çıkan kaynak teli nedeniyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Torcu, torcun ucu yüz ve vücuttan uzağa bakacak şekilde tutun.

▶

Koruyucu gözlük kullanın.

▶

Torcu insanlara doğru yöneltmeyin.

▶

35

5

1

2

1

Kaynak telini boşta sürün

3

Temas basıncını
ayarlayın

NOT!

Çok yüksek temas basıncı, maddi hasarlara ve kötü kaynak özelliklerine neden
olabilir.

Temas basıncını, kaynak teli deforme olmayacak şekilde, bununla birlikte ku-

▶

sursuz bir tel iletimi sağlanacak şekilde ayarlayın.

1

Kırmızı koruyucu kapağın üzerindeki
baskıya göre temas basıncı referans

değerleri

36

Freni ayarlama

1

4

5

STOP

6

7

3

1

2

2

1

2

4

STOP

OK

3

1

TR

Genel

Frenin ayarlanm­ası

NOT!

Frenin fazla çalıştırılması maddi hasarlara neden olabilir.

Tetiği / boşta tel sürme tuşunu bıraktıktan sonra tel makarası çalışmamalıdır.

▶

Bu durumda, freni ayarlayın.

▶

TEHLİKE!

Dışarı çıkan kaynak teli nedeniyle tehlike.

Ciddi can ve mal kayıpları meydana gelebilir.

Torcu, torcun ucu yüz ve vücuttan uzağa bakacak şekilde tutun.

▶

Koruyucu gözlük kullanın.

▶

Torcu insanlara doğru yöneltmeyin.

▶

1

2

3

37

Frenin yapısı

TEHLİKE!

Hatalı montaj sebebiyle tehlike.

Ciddi can ve mal kayıpları meydana ge-
lebilir.

Freni demonte etmeyin.

▶

Fren üzerindeki bakım ve servis

▶

çalışmaları sadece kalifiye personel
tarafından yapılmalıdır.

Fren sadece bütün olarak kullanılabilir.
Fren şekli sadece bilgi amaçlı kullanılır!

38

İşletmeye alma

TR

Güvenlik

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

▶
▶

▶

Ön koşullar Tel sürmeyi devreye almak için aşağıdaki ön koşullar gerçekleştirilmiş olmalıdır:

-

-

-

-

-

-

-

-

-

TEHLİKE!

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-
ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı
dokümanları okunmalı ve anlaşılmalıdır.

Tel sürme bağlantı hortum paketi vasıtasıyla güç kaynağına bağlanmış olm­alıdır
Torç tel sürmeye bağlanmış olmalıdır
Tel sürme besleme makaraları tel sürme ünitesine yerleştirilmelidir
Tel makarasını / tel bobini adaptörüne sahip tel bobini tel sürme ünitesine yer-

leştirilmelidir

Kaynak teli sürülmelidir
Besleme makaralarının temas basıncı ayarlanmış olmalıdır
Kırmızı koruyucu kapak tel tahrikine monte edilmelidir
Fren ayarlanmış olmalıdır
Tüm kapaklar kapatılmış, tüm yan parçalar monte edilmiş, tüm koruyucu
ekipmanlar sağlam ve bunun için öngörülen yere monte edilmiş olmalıdır

Güç kaynağı, kaynak yönteminde/TIG soğuk tel yönteminde ayarlanmalıdır.

Devreye alma Tel sürme ünitesinin devreye alınması manuel uygulamalarda tetiğe basarak ve

otomatik uygulamalarda kaynak başlatma aktif sinyali vasıtasıyla gerçekleştirilir.

39

Arıza tespiti, arıza giderme

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

TEHLİKE!

Arıza tespiti,
arıza giderme

Isınmış sistem bileşenleri ve işletme maddeleri nedeniyle tehlike.

Ciddi yanık ve yanmalar meydana gelebilir.

Çalışmaya başlamadan önce tüm sıcak sistem bileşenlerinin ve / veya işletme

▶

maddelerinin sıcaklığı +25 °C / +77 °F olacak şekilde soğutulmalıdır (örneğin
soğutucu madde, su soğutmalı sistem bileşenleri, tel sürme ünitesinin tahrik
motoru, ...).
Soğutmanın yapılması mümkün değilse, uygun koruyucu ekipman (örneğin

▶

sıcaklığa karşı dayanıklı koruyucu eldivenler, koruyucu gözlük, ...). kullanın.

Cihazın seri numarasını ve konfigürasyonunu not edin ve aşağıda belirtilmemiş bir

arıza meydana geldiğinde

Aşağıda listelenmemiş olan hatalar söz konusu olduğunda

-

sözü edilen arıza giderme yöntemlerinin işe yaramaması durumunda

-

40

Güç kaynağı çalışmıyor

Şebeke şalteri devrede, göstergeler yanmıyor

TR

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Tetik tuşuna bastıktan sonra herhangi bir fonksiyon yok

Güç kaynağı şebeke şalteri devrede, göstergeler yanıyor

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Şebeke besleme kablosu bağlantısı kesilmiş, şebeke fişi takılı değil
Şebeke besleme kablosu bağlantısını kontrol edin, şebeke fişini takın

Şebeke prizi veya fişi arızalı
arızalı parçaları değiştirin

Şebeke sigortası
Şebeke sigortasını değiştirin

SpeedNet bağlantısı veya harici sensörün 24 V güç kaynağında kısa
devre

bağlı bileşenleri çıkarın

yalnızca harici sokete sahip torçta: Soket fişi takılı değil
Soket fişini takın

Torç veya torç kumanda kablosu arızalı
Torcu değiştirin

kaynak akımı yok

Güç kaynağının şebeke şalteri devrede, göstergeler yanıyor

Nedeni:

Çözümü:

Nedeni:

Çözümü:

koruyucu gaz yok

diğer tüm fonksiyonlar mevcut

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Şasi bağlantısı hatalı
Şasi bağlantısını ve klemensi polarite açısından kontrol edin

Torcu değiştirin
Torçtaki akım kablosu kesilmiş

Gaz tüpü boş
Gaz tüpünü değiştirin

Gaz basınç düşürücü arızalı
Gaz basınç düşürücüsünü değiştirin

Gaz hortumu monte edilmemiş veya hasarlı
Gaz hortumunu monte edin veya değiştirin

Torç arızalı
Torcu yenisiyle değiştirin

Nedeni:

Çözümü:

Gaz manyetik valfi arızalı
Servise danışın

41

düzensiz tel sürme hızı

Nedeni:

Çözümü:

Fren çok sert ayarlanmış

Freni gevşetin

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Uzun hortum paketleri ile kullanırken

tel sürme sorunları

Nedeni:
Giderme:

Torç çok ısınıyor

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Torçtaki tel kılavuzu arızalı
Tel kılavuzunu bükülme, kirlilik, ... açısından kontrol edin ve gerekirse

değiştirin

Besleme makaraları kullanılan kaynak teli için uygun değil
uygun besleme makaraları kullanın

besleme makaralarının temas basıncı hatalı
Temas basıncını optimize edin

hortum paketi uygunsuz yerleştirilmiş
Hortum paketini mümkün olduğunca düz bir şekilde yerleştirin, dar

büküm radyüslerini önleyin

Torç çok düşük boyutlandırılmış
Devrede kalma oranına ve yük sınırlarına dikkat edin

sadece su soğutmalı sistemlerde: Soğutma sıvısı sirkülasyonu hızı çok
düşük

Soğutucu madde seviyesini, soğutma sıvısı sirkülasyonu miktarını,
soğutucu madde kirliliğini, ... kontrol edin. Soğutma ünitesinin kull­anım kılavuzundaki detaylı bilgiler

kötü kaynak özellikleri

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Nedeni:

Çözümü:

Hatalı kaynak parametreleri
Ayarları kontrol edin

Şasi bağlantısı kötü
İş parçasına iyi temas sağlayın

Koruyucu gaz hiç yok veya çok az
Basınç düşürücüyü, gaz hortumunu, gaz manyetik valfini, torç koruyu-

cu gaz bağlantısını, ... kontrol edin

Torçta kaçak var
Torcu yenisiyle değiştirin

Hatalı tel alaşımı veya hatalı tel çapı
Döşenen kaynak telini kontrol edin

Hatalı tel alaşımı veya hatalı tel çapı
Ana malzemenin kaynak yapılabilirliğini kontrol edin

Tel alaşımı için koruyucu gaz uygun değil
Uygun koruyucu gaz kullanın

42

Bakım, onarım ve atık yönetimi

Genel bilgiler Cihaz normal çalıştırma koşulları altında sadece çok az bakım ve onarım gerekti-

rir. Bununla birlikte kaynak sistemi yıllarca çalışabilir durumda tutmak için birkaç
noktaya dikkat etmek zorunludur.

TR

Güvenlik

TEHLİKE!

Hatalı kullanım veya hatalı yapılan çalışmalar sebebiyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Bu dokümanda tanımlanan tüm çalışmalar ve fonksiyonlar sadece teknik olar-

▶

ak eğitimli uzman personel tarafından yerine getirilmelidir.
Bu doküman komple okunmalı ve anlaşılmalıdır.

▶

Bu cihazın ve tüm sistem bileşenlerinin tüm güvenlik kuralları ve kullanıcı

▶

dokümanları okunmalı ve anlaşılmalıdır.

TEHLİKE!

Elektrik akımı nedeniyle tehlike.

Ciddi mal ve can kaybı meydana gelebilir.

Çalışmaya başlamadan önce çalışma kapsamındaki tüm cihazları ve bileşenle-

▶

ri kapatın ve ana şebekeden ayırın.
Çalışma kapsamındaki tüm cihazları ve bileşenleri tekrar açılmaya karşı emni-

▶

yete alın.
Cihazı uygun bir ölçüm cihazı kullanarak açtıktan sonra, elektrik yüklü bi-

▶

leşenlerin (örn. kondansatörler) deşarj olduğundan emin olun.

TEHLİKE!

Her devreye al­ma sırasında

Isınmış sistem bileşenleri ve işletme maddeleri nedeniyle tehlike.

Ciddi yanık ve yanmalar meydana gelebilir.

Çalışmaya başlamadan önce tüm sıcak sistem bileşenlerinin ve / veya işletme

▶

maddelerinin sıcaklığı +25 °C / +77 °F olacak şekilde soğutulmalıdır (örneğin
soğutucu madde, su soğutmalı sistem bileşenleri, tel sürme ünitesinin tahrik
motoru, ...).
Soğutmanın yapılması mümkün değilse, uygun koruyucu ekipman (örneğin

▶

sıcaklığa karşı dayanıklı koruyucu eldivenler, koruyucu gözlük, ...). kullanın.

Tüm hortum paketleri ve şasi bağlantısını hasar olup olmadığına karşı kontrol

-

edin. Hasarlı bileşenleri değiştirin.
Besleme makaralarını ve tel sürme kısımlarını hasar açısından kontrol edin.

-

Hasarlı bileşenleri değiştirin.
Besleme makaralarının temas basıncını kontrol edin ve gerekiyorsa ayarlayın

-

43

Her 6 ayda bir

Yakın mesafeden basınçlı hava tehlikesi.

Elektronik yapı parçaları hasar görebilir.

▶

-

İmha etme Atığa çıkartma sadece geçerli ulusal ve bölgesel hükümlere göre yapılmalıdır.

DİKKAT!

Elektronik yapı parçalarına yakın mesafeden basınçlı hava üflemeyin.

Kapakları açın, cihaz yan parçalarını demonte edin ve cihazın iç kısmını kuru,
düşük basınçlı hava üfleyerek temizleyin. Temizlik işleminden sonra cihazı ori-
jinal haline getirin.

44

Teknik özellikler

TR

CWF 25i

Besleme gerilimi 24 V DC / 60 V DC

Akım tüketimi 0,5 A / 1,2 A

Tel sürme hızı 0,1 - 25 m/dk

3.94 - 984.25 ipm

Tel tahriki 4 makaralı tahrik motoru

Tel çapı 0,8 - 1,6 mm

0,03 - 0,06 in.

Tel makarası çapı maks. 300 mm

maks. 11.81 in.

Tel makara ağırlığı maks. 19 kg

maks. 41.89 Ib.

Maksimum koruyucu gaz basıncı 7 bar

101.53 psi

Soğutucu madde Orijinal Fronius

Maksimum soğutucu madde basıncı 5 bar

72.53 psi

Koruma derecesi IP 23

Test onay işareti S / CE / CSA

Ebatlar l x b x h (uzunluk x genişlik x

yükseklik)

658 x 282 x 362 mm

25,91 x 11,10 x 14,25 in.

Ağırlık (opsiyonlar olmadan) 12,6 kg

27,78 Ib.

45

Su soğutmalı
bağlantı hortum
paketi - HP 70i
CWF CON /W

10 dk/40°C’de (104°F)
DC kaynak akımı

10 dk/40°C’de (104°F)
AC kaynak akımı

%40 ED1) / 400 A
%60 ED1) / 365 A

%100 ED1) / 320 A

%40 ED1) / 400 A
%60 ED1) / 365 A

%100 ED1) / 320 A

Koruyucu gaz

Argon

(EN 439 standardı)

Uzunluk 2.0 / 5.0 / 10.0 m

6 fit 6.74 inç / 16 fit 4.85 inç /

32 fit 9.70 inç

En az soğutma sıvısı sirkülasyonu Q

min

1 l/dk

0.26 gal. (US) / dk

En az soğutucu madde basıncı p

min

43 psi

En fazla soğutucu madde basıncı
p

maks

İzin verilen maksimum boşta çalışma

5,5 bar

79 psi

113 V

gerilimi (U0)

İzin verilen maksimum ateşleme gerili-

10 kV

mi (UP)

1)

DKO = Devrede Kalma Oranı

İmha etme Atığa çıkartma sadece geçerli ulusal ve bölgesel hükümlere göre yapılmalıdır.

3 bar

46

TR

47
