Operating Instructions

CWF 25i

Istruzioni per l'uso

42,0426,0392,IT 002-27092022

Indice

Norme di sicurezza 5

Spiegazione delle avvertenze per la sicurezza 5 In generale 5 Uso prescritto 6 Condizioni ambientali 6 Obblighi del gestore 6 Obblighi del personale 7 Collegamento alla rete 7 Protezione personale e di terzi 7 Dati sui valori di emissione acustica 8 Pericolo derivante da gas e vapori dannosi 8 Pericolo derivante dalla dispersione di scintille 9 Pericoli derivanti dalla corrente di rete e di saldatura 9 Correnti di saldatura vaganti 10 Classificazioni di compatibilità elettromagnetica degli apparecchi 11 Misure relative alla compatibilità elettromagnetica 11 Misure relative ai campi elettromagnetici 12 Punti particolarmente pericolosi 12 Requisiti del gas inerte 13 Pericolo dovuto alle bombole del gas inerte 13 Pericolo dovuto al gas inerte in uscita 14 Misure di sicurezza sul luogo di installazione e durante il trasporto 14 Misure di sicurezza in condizioni di funzionamento normale 15 Messa in funzione, manutenzione e riparazione 16 Verifiche tecniche per la sicurezza 16 Smaltimento 16 Certificazione di sicurezza 16 Protezione dei dati 17 Diritti d'autore 17

In generale 18

Concezione dell'apparecchio 18 Settore d'impiego 18 Avvertenze riportate sull'apparecchio 18

Elementi di comando, attacchi e componenti meccanici 20

Sicurezza 20 Lato anteriore, lato posteriore 20 Lato sinistro, lato inferiore 22

Prima dell'installazione e della messa in funzione 24

Sicurezza 24 Uso prescritto 24 Collocazione dell'apparecchio 24

Collocazione del carrello traina filo sull'alloggiamento perni 25

Sicurezza 25 Collocazione del carrello traina filo sull'alloggiamento perni 25

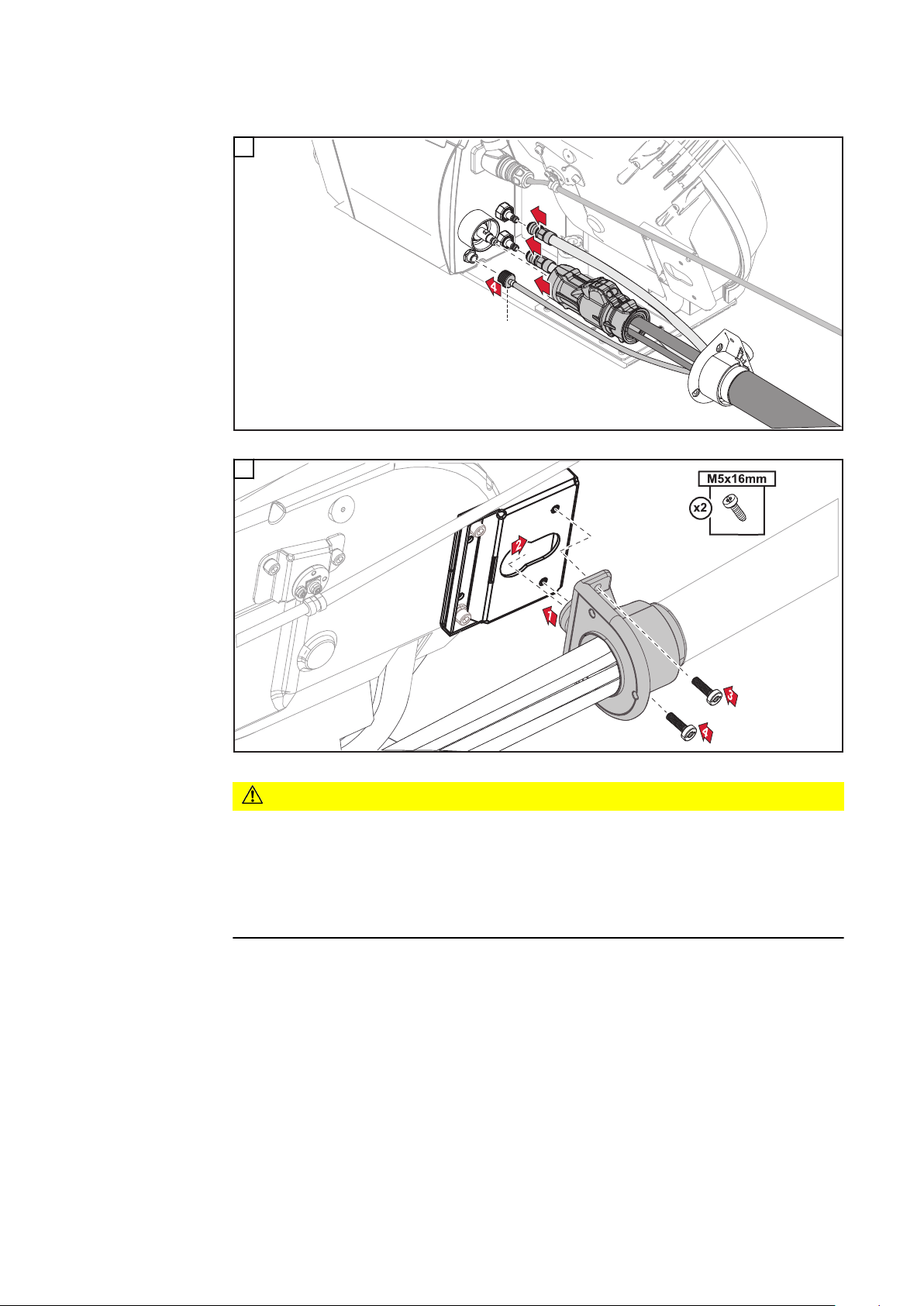

Collegamento del carrello traina filo con il generatore 26

Sicurezza 26 In generale 26 Collegamento del carrello traina filo con il generatore 26

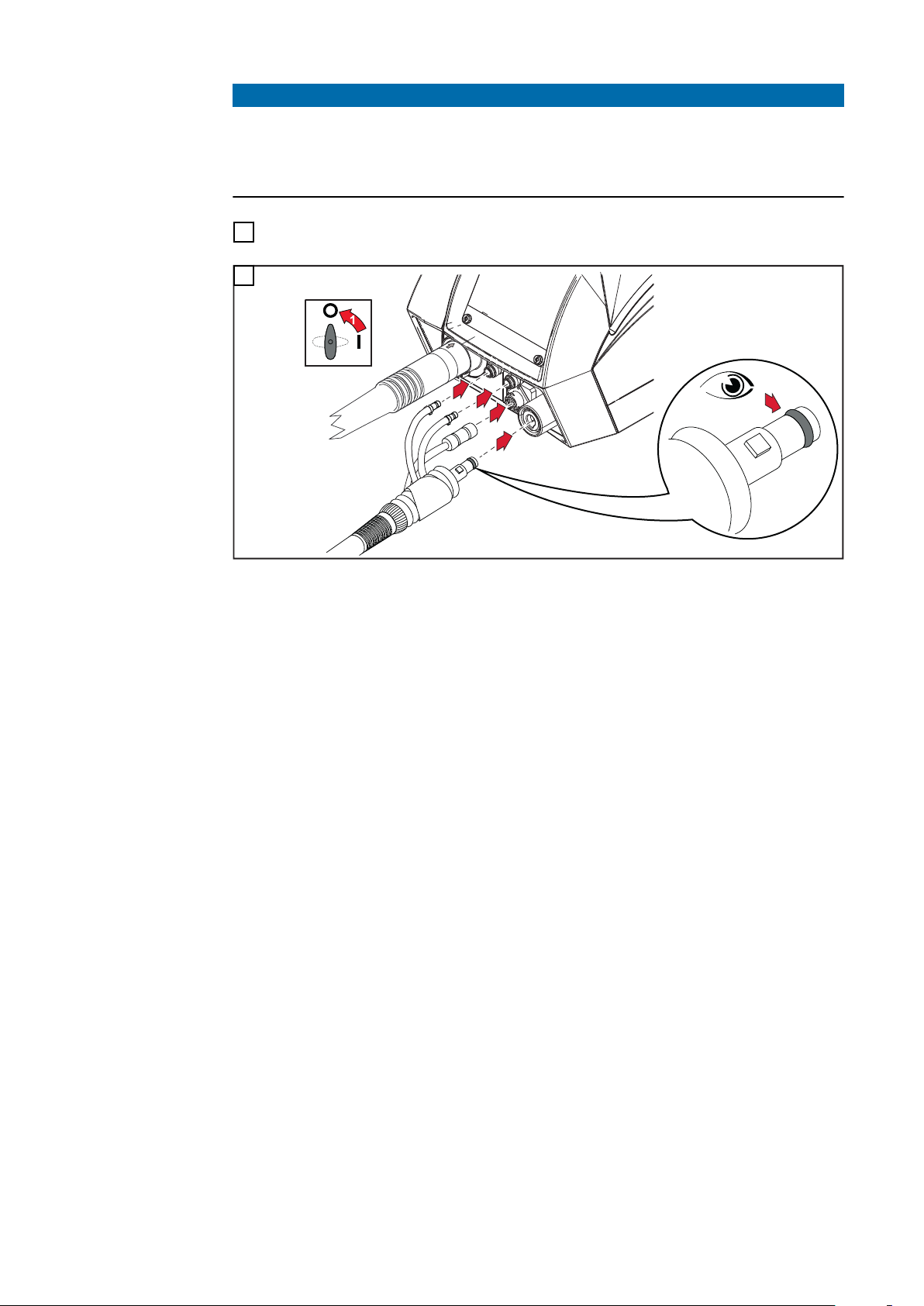

Collegamento di tubo di alimentazione filo/torcia per saldatura 29

Sicurezza 29 Collegamento del tubo di alimentazione filo 29 Collegamento della torcia per saldatura 29

Inserimento/sostituzione dei rulli di avanzamento 31

Sicurezza 31 In generale 31 Inserimento/sostituzione dei rulli d'avanzamento 31

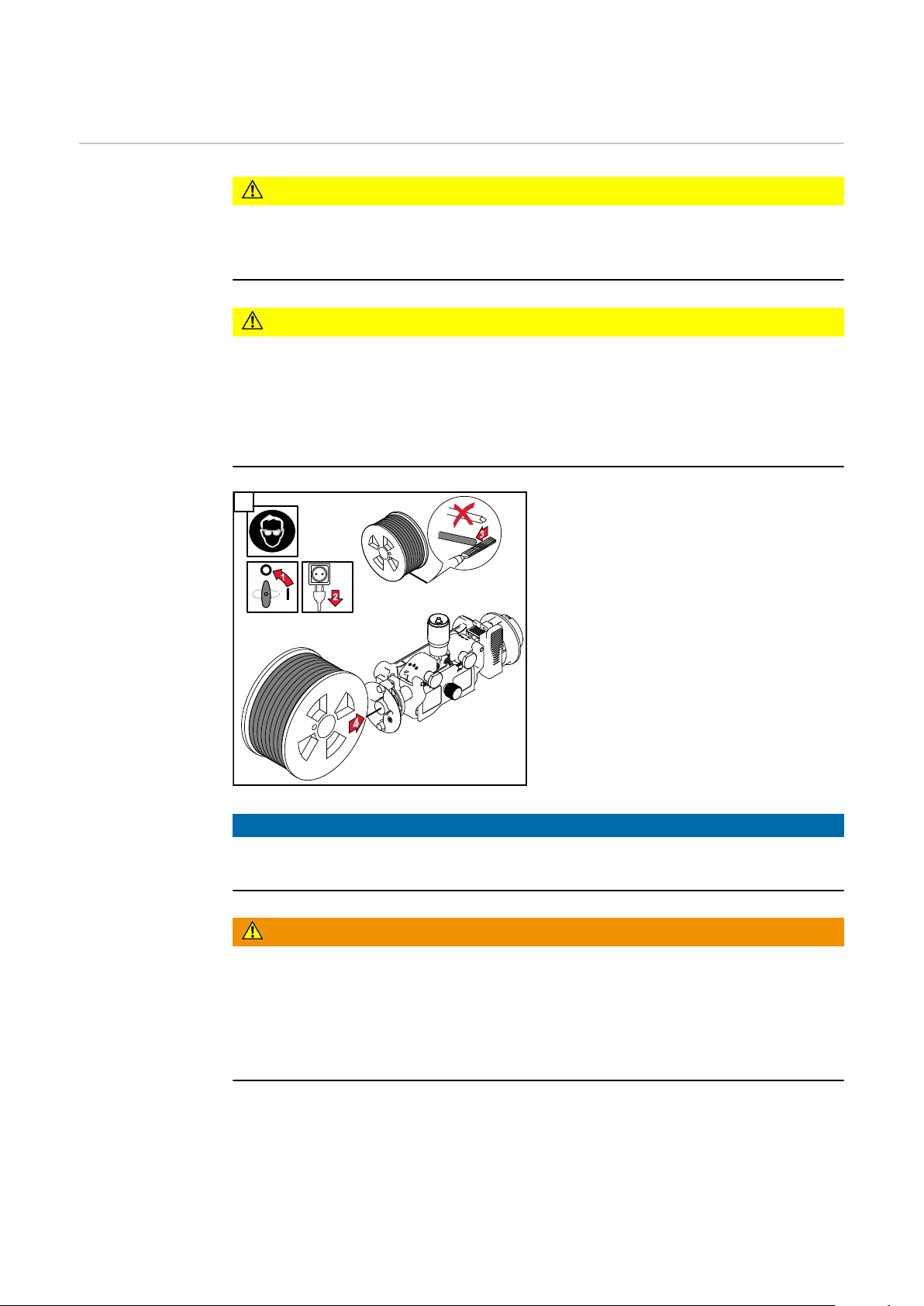

Inserimento della bobina filo, inserimento della bobina intrecciata 33

Sicurezza 33 Inserimento della bobina filo 33 Inserimento della bobina intrecciata 34

Inserimento del filo di saldatura 36

Inserimento del filo di saldatura 36 Regolazione della pressione d'aderenza 37

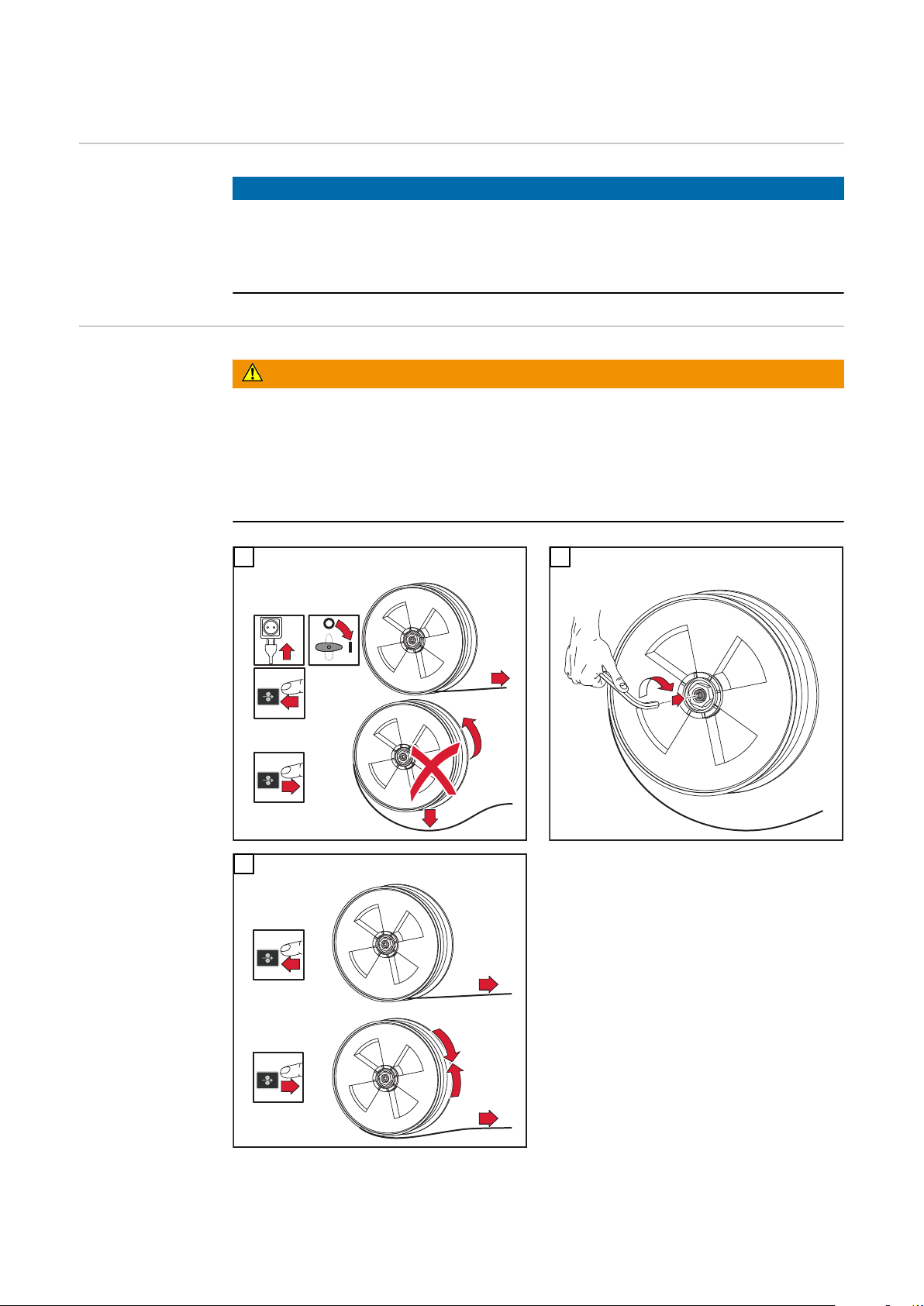

Regolazione del freno 38

In generale 38 Regolazione del freno 38 Assemblaggio del freno 39

Messa in funzione 40

Sicurezza 40 Requisiti minimi 40 Messa in funzione 40

Diagnosi e risoluzione degli errori 41

Sicurezza 41 Diagnosi e risoluzione degli errori 41

Cura, manutenzione e smaltimento 44

In generale 44 Sicurezza 44 Ad ogni messa in funzione 44 Ogni 6 mesi 45 Smaltimento 45

Dati tecnici 46

CWF 25i 46 Pacchetto tubi ﬂessibili di collegamento raffreddato ad acqua - HP 70i CWF CON /W 47 Smaltimento 47

Norme di sicurezza

Spiegazione delle avvertenze per la sicurezza

AVVISO!

Indica un pericolo diretto e imminente che,

se non evitato, provoca il decesso o lesioni gravissime.

▶

PERICOLO!

Indica una situazione potenzialmente pericolosa che,

se non evitata, può provocare il decesso o lesioni gravissime.

▶

PRUDENZA!

Indica una situazione potenzialmente dannosa che,

se non evitata, può provocare lesioni lievi o di minore entità, nonché danni

▶

materiali.

AVVERTENZA!

Indica il pericolo che i risultati del lavoro siano pregiudicati e di possibili danni all'attrezzatura.

In generale L'apparecchio è realizzato conformemente agli standard correnti e alle normative

tecniche per la sicurezza riconosciute. Tuttavia, il cattivo uso dello stesso può causare pericolo di

lesioni personali o decesso dell'operatore o di terzi

danni all'apparecchio e ad altri beni di proprietà del gestore

lavoro inefficiente con l'apparecchio.

Tutte le persone addette alla messa in funzione, all'utilizzo, alla manutenzione e alla riparazione dell'apparecchio devono

essere in possesso di apposita qualifica

disporre delle competenze necessarie in materia di saldatura e

leggere integralmente e osservare scrupolosamente le presenti istruzioni per

l'uso.

Conservare sempre le istruzioni per l'uso sul luogo d'impiego dell'apparecchio. Oltre alle istruzioni per l'uso, attenersi alle norme generali e ai regolamenti locali vigenti in materia di prevenzione degli incidenti e tutela dell'ambiente.

Per quanto concerne le avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio

mantenerle leggibili

non danneggiarle

non rimuoverle

non coprirle, non incollarvi sopra alcunché, non sovrascriverle.

Per conoscere l'esatta posizione delle avvertenze relative alla sicurezza e ai possibili pericoli riportate sull'apparecchio, consultare il capitolo "In generale" nelle istruzioni per l'uso dell'apparecchio stesso. Prima di accendere l'apparecchio, eliminare tutti i problemi che potrebbero pregiudicare la sicurezza.

È in gioco la vostra sicurezza!

Uso prescritto Utilizzare l'apparecchio esclusivamente per applicazioni conformi all'uso prescrit-

to.

L'apparecchio è destinato esclusivamente all'esecuzione dei processi di saldatura indicati sulla targhetta. Non sono consentiti utilizzi diversi o che esulino dal tipo d'impiego per il quale l'apparecchio è stato progettato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

L'uso prescritto comprende anche

la lettura integrale e l'osservanza di tutte le avvertenze riportate nelle istru-

zioni per l'uso la lettura integrale e l'osservanza di tutte le avvertenze relative alla sicurezza

e ai pericoli l'esecuzione dei controlli e dei lavori di manutenzione.

Non utilizzare mai l'apparecchio per le seguenti applicazioni:

scongelamento di tubi

carica di batterie/accumulatori

avviamento di motori.

L'apparecchio è progettato per l'utilizzo nei settori dell'industria e dell'artigianato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivare dall'impiego in ambienti domestici.

Condizioni ambientali

Obblighi del gestore

Il produttore, inoltre, non si assume alcuna responsabilità per risultati di lavoro imperfetti o errati.

Utilizzare o stoccare l'apparecchio in ambienti diversi da quelli specificati non è una procedura conforme all'uso prescritto. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

Gamma di temperatura dell'aria ambiente:

durante l'utilizzo: da -10 °C a +40 °C (da 14 °F a 104 °F)

durante il trasporto e lo stoccaggio: da -20 °C a +55 °C (da -4 °F a 131 °F)

Umidità dell'aria relativa:

fino al 50% a 40 °C (104 °F)

fino al 90% a 20 °C (68 °F)

Aria ambiente: priva di polvere, acidi, sostanze o gas corrosivi, ecc. Altitudine sul livello del mare: fino a 2000 m (6561 ft. 8.16 in.)

Il gestore è tenuto a far utilizzare l'apparecchio esclusivamente a persone che

siano a conoscenza delle norme fondamentali in materia di sicurezza sul la-

voro e di prevenzione degli incidenti e siano in grado di maneggiare l'apparecchio abbiano letto e compreso le presenti istruzioni per l'uso, in particolare il capi-

tolo "Norme di sicurezza", e abbiano sottoscritto una dichiarazione in cui si afferma di aver letto e compreso quanto sopra siano state addestrate per soddisfare i requisiti imposti per i risultati di lavo-

ro.

Occorre verificare regolarmente che il personale lavori in conformità con le norme di sicurezza.

Obblighi del personale

Prima di iniziare un lavoro, tutte le persone incaricate di lavorare con l'apparecchio sono tenute a

osservare le norme fondamentali in materia di sicurezza sul lavoro e di pre-

venzione degli incidenti leggere le presenti istruzioni per l'uso, in particolare il capitolo "Norme di si-

curezza", e sottoscrivere una dichiarazione in cui affermino di aver compreso e di impegnarsi ad osservare quanto detto.

Prima di lasciare la postazione di lavoro, assicurarsi che anche durante la propria assenza non possano verificarsi lesioni personali o danni materiali.

Collegamento alla rete

Protezione personale e di terzi

Gli apparecchi con potenza elevata possono inﬂuire sulla qualità dell'energia della rete per via del loro assorbimento di corrente.

Ciò può riguardare alcuni modelli di apparecchi sotto forma di:

limitazioni di collegamento

requisiti concernenti l'impedenza di rete massima consentita

requisiti concernenti la potenza di corto circuito minima richiesta *).

Ognuno sull'interfaccia verso la rete pubblica.

Vedere i dati tecnici.

In questo caso il gestore o l'utente dell'apparecchio deve assicurarsi che l'apparecchio possa essere collegato, consultandosi eventualmente con il fornitore di energia elettrica.

IMPORTANTE! Assicurare la messa a terra sicura del collegamento alla rete!

L’utilizzo dell'apparecchio comporta numerosi pericoli, ad esempio:

dispersione di scintille e pezzi di metallo caldi

lesioni agli occhi o alla pelle dovute all'irradiazione dell'arco voltaico

campi elettromagnetici dannosi, che costituiscono un pericolo mortale per i

portatori di pacemaker pericoli elettrici derivanti dalla corrente di rete e di saldatura

maggiore inquinamento acustico

fumi di saldatura e gas dannosi.

Per l’utilizzo dell’apparecchio, indossare appositi indumenti protettivi. L'abbigliamento protettivo deve avere le seguenti caratteristiche:

non infiammabile

isolante e asciutto

che copra l'intero corpo, integro e in buono stato

comprendente un casco protettivo

pantaloni privi di risvolti.

L'abbigliamento protettivo include, tra l'altro:

schermo protettivo dotato di filtri a norma per proteggere gli occhi e il volto

dai raggi UV, dal calore e dalla dispersione di scintille occhiali protettivi a norma, dotati di protezione laterale, indossati dietro lo

schermo protettivo calzature robuste e isolanti anche sul bagnato

guanti appositi per la protezione delle mani (isolanti dall'elettricità, protettivi

contro il calore) per ridurre l'inquinamento acustico ed evitare eventuali lesioni, indossare una

protezione per l'udito.

Le persone, in particolare i bambini, devono essere allontanate durante l'utilizzo degli apparecchi e il processo di saldatura. Tuttavia, se sono presenti persone nelle vicinanze

informarle su tutti i pericoli (pericolo di abbagliamento dovuto all'arco voltai-

co, pericolo di lesioni dovuto alla dispersione di scintille, fumi di saldatura dannosi per la salute, inquinamento acustico, possibili rischi dovuti alla corrente di rete o di saldatura, ecc.) mettere a disposizione mezzi protettivi adeguati oppure

predisporre pareti e tende protettive adeguate.

Dati sui valori di emissione acustica

Pericolo derivante da gas e vapori dannosi

L'apparecchio produce un livello massimo di potenza sonora < 80dB(A) (rif. 1pW) in condizione di funzionamento a vuoto e nella fase di raffreddamento dopo il funzionamento in base al punto di lavoro massimo ammesso in presenza di carico normale conformemente alla norma EN 60974-1.

Non è possibile indicare un valore di emissione riferito al luogo di lavoro per la saldatura (e il taglio), poiché esso è inﬂuenzato dal processo di saldatura e dalle condizioni ambientali. Esso dipende da svariati parametri come, ad esempio, il processo di saldatura (MIG/MAG, TIG), il tipo di corrente selezionato (corrente continua, corrente alternata), la gamma di potenza, il tipo di deposito di saldatura, il comportamento di risonanza del pezzo da lavorare, l'ambiente di lavoro, ecc.

I fumi prodotti dal processo di saldatura contengono gas e vapori dannosi per la salute.

Tali fumi contengono sostanze che secondo la Monografia 118 dell'Agenzia internazionale per la ricerca sul cancro causano tumori.

Impiegare aspirazione localizzata e ambientale. Se possibile, utilizzare torce per saldatura con aspiratore integrato.

Tenere la testa lontana dai fumi di saldatura e dai gas prodotti dal processo di saldatura.

I fumi e i gas dannosi prodotti dal processo di saldatura

non devono essere inalati

devono essere aspirati dalla zona di lavoro mediante mezzi appositi.

Predisporre un'alimentazione di aria pura sufficiente. Assicurarsi che vi sia sempre un tasso di aerazione di almeno 20 m³/ora.

In caso di aerazione insufficiente, utilizzare una maschera per saldatura con apporto d'aria.

In caso di dubbi riguardanti l'efficacia dell'aspirazione, confrontare i valori delle emissioni di sostanze nocive misurati con i valori limite ammessi.

I componenti che seguono concorrono, tra l'altro, al grado di dannosità dei fumi di saldatura:

metalli utilizzati per il pezzo da lavorare

elettrodi

rivestimenti

detergenti, sgrassatori e prodotti similari

processo di saldatura utilizzato.

Osservare pertanto quanto riportato nelle schede dei dati di sicurezza relative ai materiali e le indicazioni del produttore per quanto concerne i suddetti componenti.

Raccomandazioni su scenari di esposizioni, misure di gestione dei rischi e per l'identificazione delle condizioni di lavoro sono disponibili sul sito Web della European Welding Association alla sezione Health & Safety (https://european-welding.org).

Tenere lontani i vapori infiammabili (ad es. i vapori dei solventi) dalla zona di irradiazione dell'arco voltaico.

Se non si deve saldare, chiudere la valvola della bombola del gas inerte o l'alimentazione del gas principale.

Pericolo derivante dalla dispersione di scintille

Pericoli derivanti dalla corrente di rete e di saldatura

La dispersione di scintille può provocare incendi ed esplosioni.

Non eseguire mai lavori di saldatura nelle vicinanze di materiali infiammabili.

I materiali infiammabili devono essere mantenuti ad una distanza minima di 11 metri (36 ft. 1.07 in.) dall'arco voltaico, oppure protetti con una copertura a norma.

Predisporre estintori adeguati e a norma.

Le scintille e i pezzi di metallo caldi possono raggiungere anche gli ambienti circostanti, attraverso piccole fessure e aperture. Adottare le misure adeguate al fine di evitare rischi di incendio o di lesioni personali.

Non eseguire lavori di saldatura in zone a rischio di incendio o di esplosione né nelle vicinanze di serbatoi, barili o tubi, se questi non sono stati predisposti in conformità con le normative nazionali e internazionali vigenti in materia.

Non eseguire lavori di saldatura su recipienti che contengano/abbiano contenuto gas, carburanti, oli minerali e simili. I residui potrebbero provocare esplosioni.

Una scossa elettrica costituisce sempre un rischio per la vita e può risultare mortale.

Non toccare i componenti sotto tensione all'interno e all'esterno dell'apparecchio.

Nei processi di saldatura MIG/MAG e TIG anche il filo di saldatura, la bobina filo, i rulli di avanzamento e tutti i pezzi di metallo collegati al filo di saldatura sono conduttori di tensione.

Disporre sempre il carrello traina filo su una base adeguatamente isolata oppure utilizzare un alloggiamento del carrello traina filo isolante adatto.

Per una protezione adeguata dell'utente e di terzi contro il potenziale di terra o di massa, predisporre una base o una copertura asciutta e sufficientemente isolante. La base o la copertura deve ricoprire l'intera zona posta tra il corpo e il potenziale di terra o di massa.

Tutti i cavi e i conduttori devono essere ben fissati, integri, isolati e sufficientemente dimensionati. Sostituire immediatamente i collegamenti allentati, i cavi e i conduttori sottodimensionati, danneggiati o bruciati. Prima di qualsiasi utilizzo, verificare che i collegamenti elettrici siano posizionati saldamente tramite l'impugnatura. In caso di cavi elettrici con connettore a baionetta, ruotare il cavo elettrico di almeno 180° intorno all'asse longitudinale e preserrarlo.

Non avvolgere cavi o conduttori attorno al corpo o a parti del corpo.

Quanto all'elettrodo (elettrodo a barra, elettrodo al tungsteno, filo di saldatura, ecc.)

mai immergerlo in un liquido per raffreddarlo

mai toccarlo quando il generatore è acceso.

Tra gli elettrodi di due impianti di saldatura può esservi, ad esempio, una tensione di funzionamento a vuoto doppia rispetto ad un solo impianto di saldatura. Se i potenziali dei due elettrodi entrano in contatto contemporaneamente, in certi casi può sussistere un pericolo mortale.

Far controllare regolarmente la funzionalità del conduttore di terra della linea di rete e dell'apparecchio da un elettricista qualificato.

Per funzionare correttamente, gli apparecchi della classe di protezione I necessitano di una rete con conduttore di terra e un sistema a innesto con contatto per il conduttore di terra.

È consentito utilizzare l'apparecchio su una rete priva di conduttore di terra e su una presa priva di contatto per il conduttore di terra solo se vengono rispettate tutte le disposizioni nazionali in materia di isolamento. In caso contrario, ciò costituisce un atto di grave negligenza. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

In caso di necessità, provvedere con mezzi appositi alla messa a terra adeguata del pezzo da lavorare.

Correnti di saldatura vaganti

Spegnere gli apparecchi non utilizzati.

In caso di lavori ad altezze elevate, indossare un'imbracatura anticaduta adeguata.

Prima di eseguire qualsiasi lavoro sull'apparecchio, spegnerlo e scollegare la spina di rete.

Apporre sull'apparecchio un cartello di segnalazione chiaramente leggibile e comprensibile recante il divieto di reinserire la spina di rete e di riaccendere l'apparecchio.

Dopo aver aperto l'apparecchio:

scaricare tutti i componenti che accumulano cariche elettriche

accertarsi che tutti i componenti dell'apparecchio siano privi di corrente.

In caso di lavori su componenti conduttori di tensione, chiedere l'assistenza di una seconda persona che possa spegnere tempestivamente l'interruttore principale.

L'inosservanza delle avvertenze riportate di seguito può determinare l'insorgenza di correnti di saldatura vaganti che, a loro volta, possono causare quanto segue:

pericolo di incendio

surriscaldamento dei componenti collegati al pezzo da lavorare

rottura dei conduttori di terra

danni all'apparecchio e ad altre apparecchiature elettriche.

Assicurarsi che il dispositivo di fissaggio sia saldamente collegato al pezzo da lavorare.

Fissare il suddetto dispositivo quanto più possibile vicino al punto da saldare.

Disporre l'apparecchio con un isolamento sufficiente rispetto all'ambiente elettricamente conduttivo, ad esempio isolamento rispetto al pavimento o ai telai conduttivi.

In caso di utilizzo di ripartitori di corrente, supporti doppia testina, ecc., prestare attenzione a quanto segue: Anche l'elettrodo della torcia per saldatura/pinza portaelettrodo non utilizzata è conduttore di potenziale. Assicurarsi che la torcia per saldatura/pinza portaelettrodo non utilizzata venga stoccata con un isolamento adeguato.

Classificazioni di compatibilità elettromagnetica degli apparecchi

Misure relative alla compatibilità elettromagnetica

Gli apparecchi di Classe A:

Sono previsti solo per l'impiego negli ambienti industriali.

Possono causare, in altri ambienti, interferenze di alimentazione e dovute a

radiazioni.

Gli apparecchi di Classe B:

Soddisfano i requisiti concernenti le emissioni in ambienti domestici e indu-

striali. Ciò vale anche per gli ambienti domestici in cui l'approvvigionamento di energia ha luogo dalla rete pubblica di bassa tensione.

La classificazione di compatibilità elettromagnetica degli apparecchi viene effettuata in conformità con le indicazioni riportate sulla targhetta o nei dati tecnici.

In casi particolari è possibile che, nonostante si rispettino i valori limite di emissione standardizzati, si verifichino comunque interferenze nell'ambiente di impiego previsto (ad esempio, se nel luogo di installazione sono presenti apparecchi sensibili, oppure se il luogo di installazione si trova nelle vicinanze di ricevitori radio o televisivi). In questo caso il gestore è tenuto ad adottare le misure necessarie per l'eliminazione di tali interferenze.

Verificare e valutare l'immunità alle interferenze delle apparecchiature presenti nell'ambiente dell'apparecchio conformemente alle disposizioni nazionali e internazionali vigenti. Esempi di apparecchiature sensibili alle interferenze che potrebbero essere inﬂuenzate dall'apparecchio:

dispositivi di sicurezza

linee di rete, di trasmissione di segnali e dei dati

dispositivi per l'elaborazione dei dati e per le telecomunicazioni

apparecchiature per la misurazione e la calibratura.

Misure di supporto per evitare problemi di compatibilità elettromagnetica:

Alimentazione di rete

1. In caso di interferenze elettromagnetiche nonostante il collegamento al-

la rete sia a norma, adottare misure aggiuntive (ad esempio l'utilizzo di filtri di rete adeguati).

Cavi di saldatura

2. Mantenerli più corti possibile.

Disporli il più vicino possibile l'uno all'altro (anche per evitare problemi

dovuti a campi elettromagnetici). Disporli molto lontano dagli altri cavi.

Collegamento equipotenziale

Messa a terra del pezzo da lavorare

4. Se necessario, eseguire il collegamento a terra tramite appositi conden-

satori.

Schermatura, se necessaria

5. Schermare le altre apparecchiature presenti nell'ambiente.

Schermare l'intero impianto di saldatura.

Misure relative ai campi elettromagnetici

I campi elettromagnetici possono avere effetti nocivi sulla salute che non sono ancora noti:

Effetti sullo stato di salute delle persone vicine, ad esempio i portatori di pa-

cemaker e apparecchi acustici. I portatori di pacemaker devono consultare il proprio medico prima di sosta-

re nelle immediate vicinanze dell'apparecchio e dei luoghi in cui si esegue il processo di saldatura. I cavi di saldatura devono essere tenuti più lontani possibile dal capo/busto

del saldatore. I cavi di saldatura e i pacchetti tubi ﬂessibili non devono essere trasportati

sulle spalle né avvolti intorno al corpo o a parti del corpo del saldatore.

Punti particolarmente pericolosi

Tenere lontani mani, capelli, indumenti e attrezzi dai componenti in movimento, quali ad esempio:

ventilatori

ingranaggi

rulli

alberi

bobine filo e fili di saldatura.

Non toccare gli ingranaggi rotanti dell'avanzamento filo né i componenti rotanti della trasmissione.

Le coperture e le parti laterali devono essere aperte/rimosse solo per il tempo strettamente necessario all'esecuzione dei lavori di manutenzione e riparazione.

Durante il funzionamento

Accertarsi che tutte le coperture siano chiuse e tutte le parti laterali monta-

te correttamente. Tenere tutte le coperture e le parti laterali chiuse.

Il filo di saldatura in uscita dalla torcia per saldatura comporta un elevato rischio di lesioni personali (ferite alle mani, lesioni al viso e agli occhi, ecc.).

Pertanto, tenere sempre la torcia per saldatura lontana dal corpo (apparecchi dotati di carrello traina filo) e indossare occhiali protettivi adatti.

Non toccare il pezzo da lavorare durante e dopo la saldatura. Pericolo di ustioni.

È possibile che dai pezzi da lavorare in via di raffreddamento si stacchino scorie. Pertanto, anche durante i lavori di rifinitura dei pezzi da lavorare, indossare dispositivi di protezione a norma e assicurare una protezione adeguata per le altre persone.

Lasciare raffreddare la torcia per saldatura e gli altri componenti dell'attrezzatura con una temperatura d'esercizio elevata prima di eseguire qualsiasi lavoro su di essi.

Per i locali a rischio di incendio ed esplosione sono in vigore norme speciali.

- osservare le disposizioni nazionali e internazionali vigenti in materia.

I generatori impiegati per eseguire lavori all'interno di locali caratterizzati da un elevato rischio elettrico (ad esempio caldaie) devono essere contrassegnati dal simbolo (Safety). Il generatore non deve comunque trovarsi all'interno di tali locali.

Il refrigerante in uscita può causare ustioni. Prima di scollegare gli attacchi di mandata e di ritorno del refrigerante, spegnere il gruppo di raffreddamento.

Quando si maneggia il refrigerante, seguire le indicazioni fornite nella relativa scheda dei dati di sicurezza. La scheda dei dati di sicurezza del refrigerante può essere richiesta al proprio centro di assistenza o scaricata dal sito Web del produttore.

Per il trasporto degli apparecchi mediante gru, utilizzare unicamente mezzi per il sollevamento di carichi del produttore adatti.

Agganciare le catene o le funi in tutti i punti appositamente previsti del mez-

zo per il sollevamento di carichi. Le catene o le funi devono presentare il minor angolo di incidenza possibile.

Rimuovere la bombola del gas e il carrello traina filo (apparecchi MIG/MAG e

TIG).

In caso di sospensione mediante gru del carrello traina filo durante la saldatura, utilizzare sempre una sospensione dell'avanzamento filo adatta (apparecchi MIG/MAG e TIG).

Nel caso in cui l'apparecchio sia dotato di tracolla o di maniglia di trasporto, utilizzarle esclusivamente per il trasporto manuale. La tracolla non è adatta per il trasporto mediante gru, elevatore a forche o altri elevatori meccanici.

Tutti i dispositivi di imbracatura (cinghie, fibbie, catene, ecc.) che vengono utilizzati insieme all'apparecchio o ai suoi componenti devono essere controllati a intervalli regolari (ad esempio per verificare la presenza di danni meccanici, corrosione o alterazioni causate da fattori ambientali). Gli intervalli e l'entità dei controlli devono essere quanto meno conformi alle norme e direttive nazionali di volta in volta in vigore.

Requisiti del gas inerte

Pericolo dovuto alle bombole del gas inerte

Pericolo di fughe di gas non percepibili (il gas inerte è incolore e inodore) in caso di utilizzo di un adattatore per l'attacco del gas inerte. Prima del montaggio, ermetizzare la filettatura sul lato apparecchio dell'adattatore per l'attacco del gas inerte con un nastro in teﬂon adatto.

Gas inerte contaminato può, soprattutto sugli anelli, causare danni all'attrezzatura e determinare saldature di qualità inferiore. Soddisfare le seguenti prescrizioni per quanto riguarda la qualità del gas inerte:

dimensione delle particelle solide < 40 µm

temperatura del punto di rugiada < -20 °C

contenuto di olio max. < 25 mg/m³

Se necessario, utilizzare un filtro!

Le bombole del gas inerte contengono gas sotto pressione e, in caso di danneggiamento, possono esplodere. Poiché le bombole del gas inerte sono parte integrante dell'attrezzatura per saldatura, devono essere maneggiate con estrema cautela.

Proteggere le bombole del gas inerte contenenti gas sotto pressione da calore eccessivo, urti meccanici, scorie, fiamme libere, scintille e archi voltaici.

Montare le bombole del gas inerte in posizione verticale e fissarle come riportato nelle istruzioni per evitare che cadano.

Tenere lontane le bombole del gas inerte dal circuito di saldatura o altri circuiti elettrici.

Non appendere mai una torcia per saldatura su una bombola del gas inerte.

Evitare qualsiasi contatto tra le bombole del gas inerte e gli elettrodi.

Pericolo di esplosione: mai eseguire saldature su una bombola contenente gas inerte sotto pressione.

Utilizzare sempre bombole del gas inerte adatte ai vari tipi di applicazione, nonché accessori appropriati (regolatori, tubi e raccordi, ecc.). Utilizzare esclusivamente bombole del gas inerte e accessori in buono stato.

Se una valvola di una bombola del gas inerte viene aperta, scostare il viso dal punto di fuoriuscita del gas.

Se non si deve saldare, chiudere la valvola della bombola del gas inerte.

Se la bombola del gas inerte non è collegata, lasciare il cappuccio di protezione della valvola al suo posto.

Attenersi alle indicazioni del produttore e rispettare le norme nazionali e internazionali relative alle bombole del gas inerte e rispettivi accessori.

Pericolo dovuto al gas inerte in uscita

Misure di sicurezza sul luogo di installazione e durante il trasporto

La fuoriuscita incontrollata del gas inerte può causare asfissia.

Il gas inerte è incolore e inodore e, se fuoriesce, può sostituirsi all'ossigeno nell'aria ambiente.

Predisporre un'alimentazione di aria pura sufficiente che offra un tasso di ae-

razione di almeno 20 m³/ora. Osservare le avvertenze per la sicurezza e la manutenzione della bombola

del gas o dell'alimentazione del gas principale. Se non si deve saldare, chiudere la valvola della bombola del gas inerte o l'ali-

mentazione del gas principale. Prima di ogni messa in funzione, controllare che dalla bombola del gas o

dall'alimentazione del gas principale non vi siano fuoriuscite incontrollate di gas.

Il rovesciamento di un apparecchio può costituire un pericolo mortale! Disporre l'apparecchio in modo stabile su una base piana e solida.

È consentito un angolo d'inclinazione massimo di 10°.

Nei locali a rischio di incendio ed esplosione sono in vigore norme speciali.

Osservare le disposizioni nazionali e internazionali vigenti in materia.

Attraverso istruzioni aziendali interne e controlli, assicurare che l'ambiente circostante la postazione di lavoro sia sempre pulito e ordinato.

Installare e utilizzare l'apparecchio unicamente in conformità alla classe di protezione indicata sulla targhetta.

Durante l'installazione, accertarsi che venga mantenuta una distanza di 0,5 m (1 ft. 7.69 in.) tutt'intorno all'apparecchio, affinché l'aria di raffreddamento possa afﬂuire e deﬂuire liberamente.

Durante il trasporto dell'apparecchio, assicurare che vengano rispettate le direttive e le norme antinfortunistiche nazionali e regionali vigenti. Questo vale in particolar modo per le direttive concernenti i rischi durante il trasporto e la spedizione.

Non sollevare o trasportare apparecchi attivi. Spegnere gli apparecchi prima di trasportarli o sollevarli!

Prima di trasportare l'apparecchio, scaricare tutto il refrigerante e smontare i seguenti componenti:

carrello traina filo

bobina filo

bombola del gas inerte.

Dopo il trasporto e prima della messa in funzione, procedere assolutamente a un'ispezione visiva dell'apparecchio per verificare l'eventuale presenza di danni. Far riparare eventuali danni da personale qualificato dell'assistenza prima di mettere in funzione l'apparecchio.

Misure di sicurezza in condizioni di funzionamento normale

Mettere in funzione l'apparecchio solo se tutti i dispositivi di sicurezza risultano perfettamente funzionanti. In caso contrario, vi è pericolo di

lesioni personali o decesso dell'operatore o di terzi

danni all'apparecchio e ad altri beni materiali del gestore

lavoro inefficiente con l'apparecchio.

Prima di accendere l'apparecchio, far riparare i dispositivi di sicurezza non perfettamente funzionanti.

Mai disattivare o eludere i dispositivi di sicurezza.

Prima di accendere l'apparecchio, assicurarsi che non vi sia pericolo per nessuno.

Controllare l'apparecchio almeno una volta alla settimana per verificare l'assenza di danni visibili dall'esterno e la funzionalità dei dispositivi di sicurezza.

Fissare sempre correttamente la bombola del gas inerte e rimuoverla prima di trasportare l'apparecchio mediante gru.

Soltanto il refrigerante originale del produttore, per via delle sue proprietà (conduttività elettrica, protezione antigelo, compatibilità con i materiali, infiammabilità, ecc.), è adatto a essere utilizzato nei nostri apparecchi.

Utilizzare esclusivamente un refrigerante originale del produttore adatto.

Non mescolare il refrigerante originale del produttore con altri refrigeranti.

Collegare al circuito di raffreddamento solo componenti del sistema del produttore.

L'utilizzo di componenti del sistema o refrigeranti diversi implica il declino di ogni responsabilità da parte del produttore, nonché la decadenza di tutti i diritti di garanzia.

Il refrigerante Cooling Liquid FCL 10/20 non è infiammabile. In particolari condizioni, il refrigerante a base di etanolo diventa infiammabile. Trasportare il refrigerante esclusivamente nei contenitori originali chiusi e tenerlo lontano da fonti di accensione.

Smaltire il refrigerante esausto nel rispetto delle disposizioni nazionali e internazionali vigenti in materia. La scheda dei dati di sicurezza del refrigerante può essere richiesta al proprio centro di assistenza o scaricata dal sito Web del produttore.

Prima di iniziare qualsiasi lavoro di saldatura controllare, a impianto freddo, il livello del liquido refrigerante.

Messa in funzione, manutenzione e riparazione

Nella progettazione e produzione dei componenti non originali non è garantito il rispetto delle norme relative alle sollecitazioni e alla sicurezza.

Utilizzare esclusivamente pezzi di ricambio e pezzi soggetti a usura originali

(anche per i componenti normalizzati). Non modificare, aggiungere pezzi o adattare l'apparecchio senza l'autorizza-

zione del produttore. Sostituire immediatamente i componenti le cui condizioni non risultino otti-

mali. Al momento dell'ordine, indicare esattamente la denominazione e il numero

di disegno riportati nell'elenco dei pezzi di ricambio, nonché il numero di serie dell'apparecchio.

Le viti del corpo esterno costituiscono il collegamento al conduttore di terra per la messa a terra dei componenti del corpo esterno. Utilizzare sempre viti del corpo esterno originali nella quantità adeguata con la coppia indicata.

Verifiche tecniche per la sicurezza

Smaltimento I rifiuti di apparecchiature elettriche ed elettroniche devono essere raccolti sepa-

Il produttore consiglia di far eseguire sull'apparecchio verifiche tecniche per la sicurezza con frequenza almeno annuale.

Nel corso dei suddetti intervalli di 12 mesi, il produttore consiglia una calibratura dei generatori.

Si consiglia di far eseguire le verifiche tecniche per la sicurezza da un elettricista qualificato

dopo qualsiasi modifica

dopo l'aggiunta di pezzi o adattamenti

dopo lavori di riparazione, cura e manutenzione

almeno una volta l'anno.

Attenersi alle norme e alle disposizioni nazionali e internazionali vigenti in materia di verifiche tecniche per la sicurezza.

Informazioni più dettagliate sulle verifiche tecniche per la sicurezza e sulla calibratura sono disponibili presso il proprio centro di assistenza, che mette a disposizione dei richiedenti la documentazione necessaria.

ratamente e recuperati in modo compatibile con l'ambiente conformemente alla Direttiva Europea e alle norme nazionali. Gli apparecchi usati devono essere restituiti al distributore o conferiti in un centro di raccolta e smaltimento autorizzato locale. La mancata osservanza di tali disposizioni può avere ripercussioni potenzialmente dannose sulla salute/sull'ambiente.

Certificazione di sicurezza

Imballaggi

Raccolta differenziata. Verifica le disposizioni del tuo Comune. Riduci il volume della scatola.

Gli apparecchi provvisti di marcatura CE soddisfano i requisiti fondamentali stabiliti dalla direttiva sulla bassa tensione e sulla compatibilità elettromagnetica (ad esempio le norme di prodotto pertinenti della serie di normative EN 60 974).

Fronius International GmbH dichiara che l'apparecchio è conforme alla Direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile sul sito Internet: http://www.fronius.com.

Gli apparecchi dotati di certificazione CSA sono conformi ai requisiti previsti dalle norme pertinenti per il Canada e gli Stati Uniti.

Protezione dei dati

Diritti d'autore I diritti d'autore delle presenti istruzioni per l'uso sono di proprietà del produtto-

L'utente è responsabile dell'esecuzione del backup dei dati relativi alle modifiche apportate alle impostazioni di fabbrica. Il produttore non si assume alcuna responsabilità in caso di perdita delle impostazioni personali.

re.

Il testo e le illustrazioni corrispondono alla dotazione tecnica dell'apparecchio al momento della stampa. Con riserva di modifiche. L'acquirente non può vantare alcun diritto sulla base del contenuto delle presenti istruzioni per l'uso. Saremo grati per la segnalazione di eventuali errori e suggerimenti per migliorare le istruzioni per l'uso.

In generale

40,0006,3035

Caution: Parts may be at welding voltage Attention: Les pièces peuvent être à la tension de soudage

0.1-25 m/min

40-984 ipm

360A/100% 450A/60% 500A/40%I2

1.2 A

I11

U11

60 V

U12 I12 0.5 A24 V

IEC 60 974-5/-10 Cl.A IP 23

www.fronius.com

Ser.No.:

Part No.:

Concezione dell'apparecchio

Il carrello traina filo CWF 25i è predisposto per l'impiego di bobine filo di diametro massimo di 300 mm (11.81 in). L'avanzamento a 4 rulli di serie garantisce un'alimentazione ottimale del filo. Il carrello traina filo è adatto anche a pacchetti tubi ﬂessibili lunghi. Grazie alla struttura compatta, il carrello traina filo consente versatilità d'impiego.

Settore d'impie-goIl carrello traina filo CWF 25i può essere utilizzato per tutti i lavori di saldatura

TIG in combinazione con i generatori iWave- 300i - 500i. Il carrello traina filo è adatto a tutti i gas inerti disponibili in commercio.

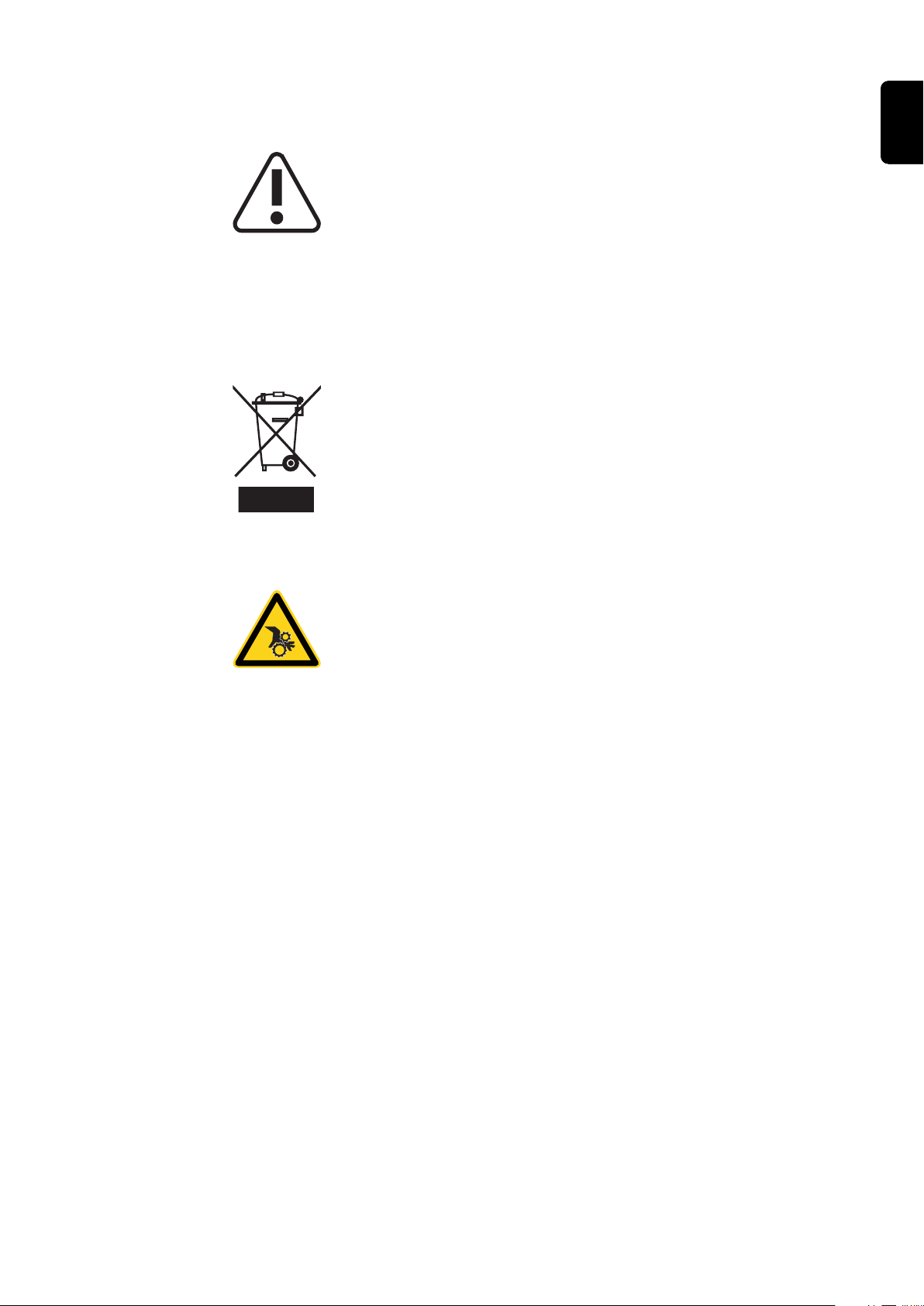

Avvertenze riportate sull'apparecchio

Il carrello traina filo è dotato di simboli di sicurezza e di una targhetta, che non vanno rimossi né sovrascritti. I simboli di sicurezza forniscono avvertenze sul cattivo uso dell'apparecchio, da cui possono risultare gravi lesioni personali e danni materiali.

Utilizzare le funzioni descritte solo dopo aver letto integralmente e compreso i seguenti documenti:

le presenti istruzioni per l'uso

tutte le istruzioni per l'uso dei componenti del sistema, in particolare le nor-

me di sicurezza.

La saldatura è un'operazione che comporta pericoli. Per lavorare correttamente con l'apparecchio è necessario soddisfare i seguenti requisiti di base:

possedere una qualifica per la saldatura di grado sufficiente

disporre di dispositivi di protezione adeguati

vietare l'accesso al carrello traina filo e al processo di saldatura ai non addet-

ti.

Non gettare gli apparecchi usati tra i rifiuti domestici, ma smaltirli conformemente alle norme di sicurezza.

Tenere lontani mani, capelli, indumenti e attrezzi dai componenti in movimento, quali ad esempio:

ingranaggi

rulli d'avanzamento

bobine filo e fili di saldatura.

Non toccare gli ingranaggi rotanti dell'avanzamento filo né i componenti rotanti della trasmissione.

Le coperture e le parti laterali devono essere aperte/rimosse solo per il tempo strettamente necessario all'esecuzione dei lavori di manutenzione e riparazione.

Durante il funzionamento

Accertarsi che tutte le coperture siano chiuse e tutte le parti laterali monta-

te correttamente. Tenere tutte le coperture e le parti laterali chiuse.

Elementi di comando, attacchi e componenti mec-

(1)

(2)

(3)

(4) (5)

(6)

(7)

(10)

(8)

(9)

(11)

canici

Sicurezza

Lato anteriore, lato posteriore

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

(1) Attacco di ritorno del refrigerante (rosso)

Opzione *

(2) Attacco di mandata del refrigerante (blu)

Opzione *

(3) Attacco alimentazione filo

Attacco FSC-T

(4) Attacco TMC

Opzione * Attacco standardizzato per le estensioni del sistema (ad esempio comando a distanza, torcia per saldatura JobMaster, ecc.).

(5) Attacco della torcia per saldatura/presa del gas/presa di corrente con

chiusura a baionetta.

Opzione *

In combinazione con un generatore CA/CC iWave 300i - 500i per collegare:

una torcia per saldatura TIG

il cavo dell'elettrodo per la saldatura manuale a elettrodo.

In combinazione con un generatore CC iWave 300i - 500i per collegare:

una torcia per saldatura TIG

il cavo dell'elettrodo o cavo di massa per la saldatura manuale a elet-

trodo (a seconda del tipo di elettrodo).

(6) Attacco SpeedNet

per collegare il cavo SpeedNet del pacchetto tubi ﬂessibili di collegamento.

(7) Posizione per le opzioni

per esempio sensore di fine filo.

(8) Presa del gas/presa di corrente con chiusura a baionetta

per collegare il cavo del gas/cavo di corrente del pacchetto tubi ﬂessibili di collegamento.

(9) Attacco del gas inerte

per collegare il tubo del gas inerte del pacchetto tubi ﬂessibili di collegamento.

(10) Attacco di ritorno del refrigerante (rosso)

Opzione * per collegare il tubo di ritorno del refrigerante del pacchetto tubi ﬂessibili di collegamento.

(11) Attacco di mandata del refrigerante (blu)

Opzione * per collegare il tubo di mandata del refrigerante del pacchetto tubi ﬂessi- bili di collegamento.

* Gli attacchi sono disponibili se l'opzione "Torcia per saldatura OPT/i CWF

TMC" è installata sul carrello traina filo.

Lato sinistro, la-

(1)

(2)

(3) (4) (5)

(6)

(7)

(8)

(9)

to inferiore

CWF 25i - lato sinistro

(1) Copertura della bobina filo

(2) Copertura dell'avanzamento filo

(3) Avanzamento filo a 4 rulli

con copertura rossa.

(4) Pressore

per regolare la pressione d'aderenza.

(5) Leve di bloccaggio

(6) Tasto Controllo gas

per regolare la quantità di gas necessaria sul regolatore di pressione.

Dopo aver premuto il tasto Controllo gas, il gas fuoriesce per 30 s. Premendo nuovamente il tasto, il processo si interrompe in anticipo.

(7) Tasto Ritorno filo

per far ritornare il filo di saldatura in assenza di gas e corrente.

Sono disponibili 2 varianti di ritorno del filo di saldatura:

Variante 1

Ritorno del filo di saldatura alla velocità di ritorno filo preimpostata: tenendo premuto a lungo il tasto Ritorno filo.

Dopo aver premuto il tasto Ritorno filo, il filo di saldatura viene fatto

ritornare di 1 mm (0.039 in.). Dopo una breve pausa il carrello traina filo continua a far ritornare il

filo di saldatura - tenendo premuto il tasto Ritorno filo, la velocità aumenta ogni ulteriore secondo di 10 m/min (393.70 ipm) fino alla velocità di ritorno filo preimpostata.

Variante 2

Ritorno del filo di saldatura a passi di 1 mm (passi di 0.039 in.) - premere sempre il tasto Ritorno filo per meno di 1 secondo (toccarlo).

(8) Tasto Inserimento filo

(10)

Il filo di saldatura viene inserito in assenza di gas e corrente nel pacchetto tubi ﬂessibili della torcia per saldatura.

Sono disponibili 2 varianti di inserimento filo:

Variante 1

Inserimento del filo di saldatura alla velocità di inserimento filo preimpostata:

tenendo premuto a lungo il tasto Inserimento filo.

Dopo aver premuto il tasto Inserimento filo, il filo di saldatura viene

inserito di 1 mm (0.039 in.). Dopo una breve pausa il carrello traina filo continua a inserire il filo di

saldatura - tenendo premuto il tasto Inserimento filo, la velocità aumenta ogni ulteriore secondo di 10 m/min (393.70 ipm) fino alla velocità di inserimento filo preimpostata.

Variante 2

Inserimento del filo di saldatura in passi di 1 mm (passi di 0.039 in.) - premere sempre il tasto Inserimento filo per meno di 1 secondo (toccarlo).

(9) LED Stato di funzionamento

si accende con luce verde quando l'apparecchio è pronto all'uso.

(10) Alloggiamento per perni

Prima dell'installazione e della messa in funzione

Sicurezza

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

▶ ▶

▶

Uso prescritto L'apparecchio è destinato esclusivamente all'alimentazione filo per la saldatura

TIG in combinazione con componenti del sistema Fronius. Non sono consentiti utilizzi diversi o che esulino dal tipo d'impiego per il quale l'apparecchio è stato progettato. Il produttore non si assume alcuna responsabilità per i danni che potrebbero derivarne.

L'uso prescritto comprende anche

PERICOLO!

Tutti i lavori e le funzioni descritti nel presente documento devono essere eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per l'utente di questo apparecchio e di tutti i componenti del sistema.

la lettura integrale delle presenti istruzioni per l'uso l'osservanza di tutte le istruzioni e norme di sicurezza contenute nelle presenti istruzioni per l'uso l'esecuzione dei controlli e dei lavori di manutenzione.

Collocazione dell'apparecchio

PERICOLO!

Il ribaltamento o la caduta degli apparecchi

può causare gravi lesioni personali e danni materiali.

Collocare tutti i componenti del sistema, le console verticali e i carrelli in

▶

modo stabile su una base piana e solida. Se si utilizza un alloggiamento per perni, assicurarsi sempre che il carrello

▶

traina filo sia saldamente fissato.

Il carrello traina filo è collaudato secondo la classe di protezione IP 23, il che implica:

protezione contro la penetrazione di corpi estranei solidi di diametro superio-

re a 12,5 mm (0,49 in.) protezione contro gli spruzzi d'acqua che battono sulla superficie con un an-

golo d'incidenza fino a 60°.

Conformemente alla classe di protezione IP 23, il carrello traina filo può essere installato e messo in funzione all'aperto. È comunque da evitare l'azione diretta dell'umidità (ad esempio della pioggia).

Collocazione del carrello traina filo sull'alloggia-

mento perni

Sicurezza

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

▶ ▶ ▶

Collocazione del carrello traina filo sull'alloggiamento perni

PERICOLO!

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riaccesi. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adatto, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Collegamento del carrello traina filo con il generatore

Sicurezza

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

▶ ▶ ▶

In generale Il carrello traina filo viene collegato al generatore con il pacchetto tubi ﬂessibili

di collegamento.

Collegamento del carrello traina filo con il generatore

La corrente elettrica dovuta a componenti del sistema difettosi e il cattivo uso dell'apparecchio

possono causare gravi lesioni personali e danni materiali.

▶ ▶

PERICOLO!

Tutti i cavi, i conduttori e i pacchetti tubi ﬂessibili devono sempre essere saldamente collegati, integri e correttamente isolati. Utilizzare solo cavi, conduttori e pacchetti tubi ﬂessibili adeguatamente dimensionati.

Collegamento del cavo di comando

Collegamento del pacchetto tubi ﬂessibili di collegamento

(solo se è presente l'opzione Torcia per saldatura OPT/i CWF TMC)

* Alimentazione esterna del gas (opzione)

PRUDENZA!

Il danneggiamento dei collegamenti

può causare danni materiali.

Per i pacchetti tubi ﬂessibili di collegamento con lunghezza di 1,2 m (3 ft.

▶

11.24 in.) non sono previsti supporti antistrappo. Durante il montaggio, assicurarsi che i cavi formino un cappio verso l'interno

▶

(verso il carrello traina filo) per evitare danni.

Collegamento di tubo di alimentazione filo/torcia per saldatura

Sicurezza

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Collegamento del tubo di alimentazione filo

PERICOLO!

Collegamento della torcia per saldatura

Se sul carrello traina filo è presente l'opzione OPT/i WF TMC, la torcia per saldatura può essere collegata direttamente al carrello traina filo. Se l'opzione non è presente, la torcia per saldatura viene collegata al generatore.

PERICOLO!

La corrente elettrica dovuta a componenti del sistema difettosi e il cattivo uso dell'apparecchio

possono causare gravi lesioni personali e danni materiali.

Tutti i cavi, i conduttori e i pacchetti tubi ﬂessibili devono sempre essere sal-

▶

damente collegati, integri e correttamente isolati. Utilizzare solo cavi, conduttori e pacchetti tubi ﬂessibili adeguatamente di-

▶

mensionati.

AVVERTENZA!

Una guarnizione circolare danneggiata sulla torcia per saldatura può causare la contaminazione del gas inerte e quindi saldature errate.

Prima di ogni messa in funzione, assicurarsi che la guarnizione circolare sulla

▶

torcia per saldatura non sia danneggiata.

Montare la torcia per saldatura seguendo le rispettive istruzioni per l'uso.

Inserimento/sostituzione dei rulli di avanzamento

31 2

4 5

Sicurezza

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

In generale Alla prima consegna i rulli d'avanzamento non sono inseriti nell'apparecchio.

Per garantire un'alimentazione ottimale del filo di saldatura, i rulli d'avanzamento devono essere adatti al diametro e alla lega del filo da saldare.

AVVERTENZA!

Rulli d'avanzamento filo non correttamente progettati possono determinare proprietà di saldatura scadenti.

Utilizzare esclusivamente rulli d'avanzamento adatti al filo di saldatura.

▶

Inserimento/ sostituzione dei rulli d'avanzamento

Gli elenchi dei pezzi di ricambio riportano i vari tipi di rulli d'avanzamento disponibili e le relative opzioni d'impiego.

PRUDENZA!

I rulli d'avanzamento che scattano verso l'alto

possono causare lesioni personali.

Quando si sblocca la leva di bloccaggio, tenere lontane le dita dalla zona a si-

▶

nistra e a destra della leva.

PRUDENZA!

I rulli d'avanzamento che restano aperti

possono causare lesioni personali.

Montare sempre la copertura dell'avanzamento a 4 rulli dopo aver inserito/

▶

sostituito i rulli d'avanzamento.

Inserimento della bobina filo, inserimento della bobina intrecciata

Sicurezza

La corrente elettrica

può causare gravi lesioni personali o il decesso.

▶ ▶

L'effetto molla del filo di saldatura avvolto sulla bobina

può causare lesioni personali.

▶ ▶

PERICOLO!

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica tutti gli apparecchi e i componenti interessati. Assicurarsi che tutti gli apparecchi e i componenti interessati non vengano riaccesi.

PRUDENZA!

Indossare occhiali protettivi. Fissare saldamente l'estremità del filo di saldatura durante l'inserimento del-

la bobina filo/bobina intrecciata, per evitare che il filo scatti indietro causando lesioni.

Inserimento della bobina filo

PRUDENZA!

La caduta della bobina filo/bobina intrecciata

può causare lesioni personali e danni materiali.

Assicurarsi che la bobina filo/bobina intrecciata con il relativo adattatore sia

▶

sempre posata saldamente sull'alloggiamento bobina filo. Fissare sempre la bobina filo/bobina intrecciata con il relativo adattatore uti-

▶

lizzando gli elementi di fissaggio compresi nella fornitura.

PERICOLO!

La caduta della bobina filo a seguito dell'installazione dal lato sbagliato dell'anello di sicurezza

può causare gravi lesioni personali e danni materiali.

Installare sempre l'anello di sicurezza come illustrato di seguito.

▶

Inserimento della bobina intrecciata

PERICOLO!

La caduta della bobina intrecciata a seguito dell'assenza del relativo adattatore

può causare gravi lesioni personali e danni materiali.

Utilizzare le bobine intrecciate esclusivamente con l'adattatore per bobine

▶

intrecciate compreso nella fornitura dell'apparecchio!

PERICOLO!

La caduta della bobina intrecciata

può causare gravi lesioni personali e danni materiali.

Collocare la bobina intrecciata sul relativo adattatore compreso nella forni-

▶

tura, in modo che le staffe della bobina siano inserite nelle scanalature di guida dell'adattatore per bobine intrecciate.

1 2

PERICOLO!

La caduta della bobina intrecciata dovuta all'installazione dal lato sbagliato dell'anello di sicurezza

può causare gravi lesioni personali e danni materiali.

Installare sempre l'anello di sicurezza come illustrato di seguito.

▶

Inserimento del filo di saldatura

PRUDENZA!

Gli spigoli vivi dell'estremità del filo di saldatura

possono causare lesioni personali e danni materiali.

Eliminare le sbavature dall'estremità del filo di saldatura prima di inserirlo.

▶

PRUDENZA!

L'effetto molla del filo di saldatura avvolto sulla bobina

può causare lesioni personali e danni materiali.

Usare occhiali protettivi.

▶

Fissare saldamente l'estremità del filo di saldatura durante l'inserimento del

▶

filo nell'avanzamento a 4 rulli per evitare che il filo scatti indietro causando lesioni.

AVVERTENZA!

La lunghezza del tubo di alimentazione filo non deve superare 4 m/13 ft. 1.48 in. con movimento del filo attivo (funzione Active Wire).

PERICOLO!

Il filo di saldatura in uscita

può causare gravi lesioni personali e danni materiali.

Tenere la torcia per saldatura in modo che la punta sia rivolta lontano da viso

▶

e corpo Usare occhiali protettivi.

▶

Non rivolgere la torcia per saldatura verso altre persone.

▶

Inserimento del filo di saldatura

Regolazione della pressione d'aderenza

AVVERTENZA!

Una pressione d'aderenza eccessiva può causare danni materiali e proprietà di saldatura scadenti.

Regolare la pressione d'aderenza in modo che il filo di saldatura non si defor-

▶

mi, assicurando comunque l'alimentazione regolare del filo.

Valori indicativi per la pressione d'aderenza secondo la marcatura stampata sulla copertura rossa

Regolazione del freno

STOP

In generale

Regolazione del freno

AVVERTENZA!

Il ritardo di intervento del freno può causare danni materiali.

Dopo aver rilasciato il tasto della torcia/tasto Inserimento filo, la bobina filo

▶

non deve continuare a svolgersi. Se continua a svolgersi, regolare nuovamente il freno.

▶

PERICOLO!

Il filo di saldatura in uscita

può causare gravi lesioni personali e danni materiali.

Tenere la torcia per saldatura in modo che la punta sia rivolta lontano da viso

▶

e corpo Usare occhiali protettivi.

▶

Non rivolgere la torcia per saldatura verso altre persone.

▶

Assemblaggio del freno

PERICOLO!

Il montaggio errato

può causare gravi lesioni personali e danni materiali.

Non smontare il freno.

▶

I lavori di manutenzione sul freno

▶

devono essere eseguiti soltanto da personale tecnico qualificato.

Il freno è disponibile soltanto in un blocco unico. La figura del freno ha soltanto valore informativo!

Messa in funzione

Sicurezza

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

▶ ▶

▶

Requisiti minimi Per la messa in funzione del carrello traina filo devono essere soddisfatti i se-

guenti requisiti minimi:

PERICOLO!

Tutti i lavori e le funzioni descritti nel presente documento devono essere eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per l'utente di questo apparecchio e di tutti i componenti del sistema.

carrello traina filo collegato al generatore per mezzo del pacchetto tubi ﬂes- sibili di collegamento torcia per saldatura collegata al carrello traina filo rulli d'avanzamento inseriti nel carrello traina filo bobina filo/bobina intrecciata con il relativo adattatore inserita nel carrello traina filo filo di saldatura inserito pressione d'aderenza dei rulli d'avanzamento regolata copertura rossa montata sull'avanzamento filo freno regolato tutte le coperture chiuse, tutte le parti laterali montate, tutti i dispositivi di protezione intatti e installati nei punti previsti.

Il generatore deve essere impostato su "Filo freddo TIG" in Processo di saldatura/Processo.

Messa in funzio-neLa messa in funzione del carrello traina filo avviene premendo il tasto della torcia

nelle applicazioni manuali e mediante un segnale attivo di avvio saldatura nelle applicazioni automatizzate.

Diagnosi e risoluzione degli errori

Sicurezza

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Diagnosi e risoluzione degli errori

PERICOLO!

Componenti del sistema e/o mezzi operativi surriscaldati

possono causare gravi ustioni.

Prima di iniziare qualsiasi lavoro, far raffreddare tutti i componenti del siste-

▶

mo e/o i mezzi operativi a +25 °C / +77 °F (ad esempio il refrigerante, i componenti del sistema raffreddati ad acqua, il motore di azionamento del carrello traina filo, ecc.). Se non è possibile farli raffreddare, indossare dispositivi di protezione ade-

▶

guati (ad esempio guanti protettivi resistenti al calore, occhiali protettivi, ecc.).

Trascrivere il numero di serie e la configurazione dell'apparecchio e contattare il servizio di assistenza con una descrizione dettagliata dell'errore se

si verificano errori non riportati di seguito

le procedure di risoluzione riportate non hanno successo.

Il generatore non funziona

L'interruttore di rete è acceso, le spie sono spente.

Causa: Risoluzione:

Causa:

Risoluzione:

Anche premendo il tasto, la torcia non funziona

L'interruttore di rete del generatore è acceso, le spie sono accese.

Causa:

Risoluzione:

Causa: Risoluzione:

Cavo di rete interrotto, spina di rete disinserita. Controllare il cavo di rete, ev. inserire la spina di rete.

Spina o presa di rete difettosa. Sostituire i componenti difettosi.

Fusibile di rete Sostituire il fusibile di rete.

Corto circuito sull'alimentazione 24 V dell'attacco SpeedNet o del sensore esterno.

Disinserire i componenti collegati.

Solo per le torce per saldatura con spina di comando esterna: spina di comando non inserita.

Inserire la spina di comando.

Torcia per saldatura o cavo di comando della torcia difettosi. Sostituire la torcia per saldatura.

Corrente di saldatura assente

L'interruttore di rete del generatore è acceso, le spie sono accese.

Causa: Risoluzione:

Gas inerte assente

Tutte le altre funzioni sono disponibili.

Causa: Risoluzione:

Collegamento a massa errato. Controllare la polarità del collegamento a massa.

Cavo della corrente della torcia per saldatura interrotto. Sostituire la torcia per saldatura.

Bombola del gas vuota. Sostituire la bombola del gas.

Riduttore di pressione del gas difettoso. Sostituire il riduttore di pressione del gas.

Tubo del gas non montato o danneggiato. Montare o sostituire il tubo del gas.

Torcia per saldatura guasta. Sostituire la torcia per saldatura.

Causa: Risoluzione:

Valvola magnetica del gas difettosa. Contattare il Servizio assistenza.

Velocità filo irregolare

Causa: Risoluzione:

Regolazione del freno troppo rigida. Allentare il freno.

Causa: Risoluzione:

Problemi di alimentazione del filo

nelle applicazioni con pacchetti tubi ﬂessibili lunghi

Causa: Risoluzione:

La torcia per saldatura si surriscalda

Causa: Risoluzione:

Causa:

Risoluzione:

Guaina guidafilo all'interno della torcia per saldatura difettosa. Controllare che la guaina guidafilo non sia piegata, sporca, ecc.

ed eventualmente sostituirla.

Rulli d'avanzamento non adatti al filo di saldatura utilizzato. Utilizzare rulli d'avanzamento adatti.

Pressione d'aderenza dei rulli d'avanzamento errata. Ottimizzare la pressione d'aderenza.

Disposizione non corretta del pacchetto tubi ﬂessibili. Disporre il pacchetto tubi ﬂessibili il più diritto possibile, evitare

raggi di curvatura stretti.

Torcia per saldatura sottodimensionata. Rispettare il tempo di accensione e i limiti di carico.

Solo per impianti raffreddati ad acqua: portata del refrigerante insufficiente.

Controllare il livello, la portata, la purezza, ecc. del refrigerante. Per ulteriori informazioni, consultare le istruzioni per l'uso del gruppo di raffreddamento.

Proprietà di saldatura scarse

Causa: Risoluzione:

Parametri di saldatura errati. Controllare le impostazioni.

Cattivo collegamento a massa. Creare un buon contatto con il pezzo da lavorare.

Gas inerte assente o insufficiente. Controllare regolatore di pressione, tubo del gas, valvola ma-

gnetica del gas, attacco del gas inerte della torcia per saldatura, ecc.

Torcia per saldatura non ermetica. Sostituire la torcia per saldatura.

Lega del filo o diametro del filo errati. Controllare il filo di saldatura inserito.

Lega del filo o diametro del filo errati. Verificare la saldabilità del materiale di base.

Causa: Risoluzione:

Gas inerte non adatto alla lega del filo. Utilizzare un gas inerte adatto.

Cura, manutenzione e smaltimento

In generale In condizioni d'uso normali, l'apparecchio necessita solo di piccole attenzioni per

la cura e la manutenzione. È tuttavia indispensabile osservare alcune precauzioni per mantenere costante negli anni la funzionalità del sistema di saldatura.

Sicurezza

PERICOLO!

Il cattivo uso dell'apparecchio e l'esecuzione errata dei lavori

possono causare gravi lesioni personali e danni materiali.

Tutti i lavori e le funzioni descritti nel presente documento devono essere

▶

eseguiti soltanto da personale tecnico qualificato. Leggere integralmente e comprendere il presente documento.

▶

Leggere e comprendere tutte le norme di sicurezza e le documentazioni per

▶

l'utente di questo apparecchio e di tutti i componenti del sistema.

PERICOLO!

La corrente elettrica

può causare gravi lesioni personali e danni materiali.

Prima di iniziare qualsiasi lavoro, spegnere e scollegare dalla rete elettrica

▶

tutti gli apparecchi e i componenti interessati. Assicurarsi che gli apparecchi e i componenti interessati non vengano riacce-

▶

si. Dopo aver aperto l'apparecchio, con l'ausilio di uno strumento di misura adat-

▶

to, accertarsi che i componenti caricati elettricamente (ad esempio i condensatori) siano scarichi.

Ad ogni messa in funzione

PERICOLO!

Componenti del sistema e/o mezzi operativi surriscaldati

possono causare gravi ustioni.

Prima di iniziare qualsiasi lavoro, far raffreddare tutti i componenti del siste-

▶

guati (ad esempio guanti protettivi resistenti al calore, occhiali protettivi, ecc.).

Verificare che tutti i pacchetti tubi ﬂessibili e il collegamento a massa non

siano danneggiati. Sostituire i componenti danneggiati. Verificare che i rulli d'avanzamento e le guaine guidafilo non siano danneggia-

ti. Sostituire i componenti danneggiati. Controllare ed eventualmente regolare la pressione d'aderenza dei rulli

d'avanzamento.

Ogni 6 mesi

L'aria compressa soffiata da breve distanza

può danneggiare i componenti elettronici.

▶

Smaltimento Lo smaltimento va eseguito unicamente nel rispetto delle disposizioni nazionali e

regionali vigenti.

PRUDENZA!

Non insufﬂare i componenti elettronici da distanza ravvicinata.

Aprire le coperture, smontare le parti laterali dell'apparecchio e pulire l'interno dell'apparecchio con aria compressa ridotta e asciutta. Terminata la pulizia, ripristinare lo stato originario dell'apparecchio.

Dati tecnici

CWF 25i

Tensione d'alimentazione 24 V CC/60 V CC

Assorbimento corrente 0,5 A/1,2 A

Velocità filo 0,1-25 m/min

3.94-984.25 ipm

Avanzamento filo Avanzamento a 4 rulli

Diametro filo 0,8-1,6 mm

0.03-0.06 in.

Diametro bobina filo Max. 300 mm

Max. 11.81 in.

Peso bobina filo Max. 19 kg

Max. 41.89 Ib.

Pressione massima gas inerte 7 bar

101.53 psi

Refrigerante Fronius originale

Pressione massima refrigerante 5 bar

72.53 psi

Classe di protezione IP 23

Certificazione S/CE/CSA

Dimensioni lung. x larg. x alt. 658 x 282 x 362 mm

25.91 x 11.10 x 14.25 in.

Peso (senza opzioni) 12,6 kg

27.78 Ib.

Pacchetto tubi ﬂessibili di collegamento raffreddato ad acqua - HP 70i CWF CON /W

Corrente di saldatura CC per 10 min/40 °C (104 °F)

Corrente di saldatura CA per 10 min/40 °C (104 °F)

40% TA1)/400 A

60% TA1)/365 A

100% TA1)/320 A

40% TA1)/400 A

60% TA1)/365 A

100% TA1)/320 A

Gas inerte

Argon

(Norma EN 439)

Lunghezza 2,0/5,0/10,0 m

6 ft. 6.74 in./16 ft. 4.85 in. /

32 ft. 9.70 in.

Flusso minimo del refrigerante Q

min

1 l/min

0.26 gal. (US)/min

Pressione minima del refrigerante p

min

Pressione massima del refrigerante p

max

Tensione di funzionamento a vuoto

43 psi

5,5 bar

79 psi

113 V

max. consentita (U0)

Tensione di accensione max. consenti-

10 kV

ta (UP)

TA = Tempo di accensione

3 bar

Smaltimento Lo smaltimento va eseguito unicamente nel rispetto delle disposizioni nazionali e

regionali vigenti.

Fronius International GmbH

Froniusstraße 1

4643 Pettenbach

Austria

contact@fronius.com

www.fronius.com

Under www.fronius.com/contact you will find the adresses

of all Fronius Sales & Service Partners and locations.

spareparts.fronius.com

SPAREPARTS

ONLINE

Fronius CWF 25i Operating Instruction [IT]

Specifications and Main Features

Frequently Asked Questions

User Manual
