Operating Instructions

CU 800i CU 1100i CU 1200i CU 1400i

Upute za upotrebu

42,0426,0115,HR 038-19102022

Sadržaj

Sigurnosni propisi 5

Objašnjenje sigurnosnih napomena 5 Općenito 5 Propisna primjena 6 Okolni uvjeti 6 Obaveze vlasnika 6 Obaveze osoblja 6 Mrežni priključak 7 Vlastita zaštita i zaštita drugih osoba 7 Podaci za vrijednosti emisije buke 7 Opasnost od opasnih plinova i para 8 Opasnost putem iskakanja iskre 8 Opasnosti od mrežne struje i struje zavarivanja 9 Lutajuća struja zavarivanja 10 EMC kategorizacija uređaja 10 EMC mjere 10 EMF mjere 11 Osobito kritične točke 11 Zahtjev za zaštitni plin 12 Opasnost putem boca zaštitnog plina 13 Opasnost od izlazećeg zaštitnog plina 13 Sigurnosne mjere na mjestu montaže i prilikom transporta 13 Sigurnosne mjere tijekom normalnog rada 14 Puštanje u pogon, održavanje i servisiranje 15 Sigurnosno-tehnička provjera 15 Sigurnosna oznaka 15 Sigurnost podataka 15 Autorska prava 16

Opće informacije 17

Općenito 19

Koncept uređaja 19 Varijante uređaja 19 Opseg isporuke 21 Valjanost „Općih uvjeta isporuke i plaćanja” 21 Ažuriranja firmwarea 21 Informacije o curenjima 21 Informacije o rashladnom sredstvu 22

Opcije 23

OPT/i CU senzor za temperaturu protoka 23 OPT/i CU senzor razine 24 Priključci za rashladno sredstvo OPT CU sprijeda 24 OPT/i CU Torch deﬂate 24

Vijek trajanja pumpi za rashladno sredstvo 25

Vijek trajanja pumpe za rashladno sredstvo kod rashladnih uređaja u slučaju osmosatnog rada Vijek trajanja pumpe za rashladno sredstvo kod rashladnih uređaja u slučaju načina cjelodnevnog rada

Upozorenja na uređaju 26

Pregled 26

Priključci i mehaničke komponente 27

Priključci i mehaničke komponente 29

Priključci i mehaničke komponente: CU 1100i, CU 1200i, CU 1400i 29 Priključci i mehaničke komponente: CU 800i 30

Instalacija i puštanje u pogon 31

Prije instalacije i puštanja u pogon 33

Sigurnost 33 Odredbe za postavljanje 33 Jamstvene odredbe za pumpu za rashladno sredstvo: 34 Namjenska upotreba 34

Montiranje rashladnog uređaja na kolica 35

Općenito 35 Pričvršćivanje rashladnog uređaja na kolica vijcima 35

Povezivanje rashladnog uređaja s izvorom struje 36

Sigurnost 36 Povezivanje rashladnog uređaja s izvorom struje 36

Priključivanje filtra povratnog toka rashladnog sredstva i crijeva za rashladno sredstvo 38

Sigurnost 38 Priključivanje filtra povratnog toka rashladnog sredstva i crijeva za rashladno sredstvo 38

Punjenje rashladnog uređaja i stavljanje u pogon 39

Punjenje rashladnog uređaja 39 Stavljanje rashladnog uređaja u pogon 40 OPT/i CU Torch deﬂate: pražnjenje/punjenje paketa crijeva za gorionik za zavarivanje 41

Načini rada 43

Dostupni načini rada 43 Preporučena upotreba načina rada 44

Odvajanje rashladnog uređaja od izvora struje 45

Sigurnost 45 Odvajanje rashladnog uređaja od izvora struje 45

Dijagnoza grešaka, uklanjanje grešaka 47

Dijagnoza grešaka, uklanjanje grešaka 49

Sigurnost 49

Dijagnoza grešaka, uklanjanje grešaka 49 Okretanje vratila pumpe za rashladno sredstvo kod uređaja CU 800i, CU 1100i, CU 1100i /MV

Sigurnost 52

Okretanje vratila pumpe za rashladno sredstvo 52

Njega, održavanje i odlaganje 53

Njega, održavanje i odlaganje 55

Sigurnost 55

Simboli za njegu i održavanje rashladnog uređaja 56

Intervali održavanja, radovi na održavanju 56

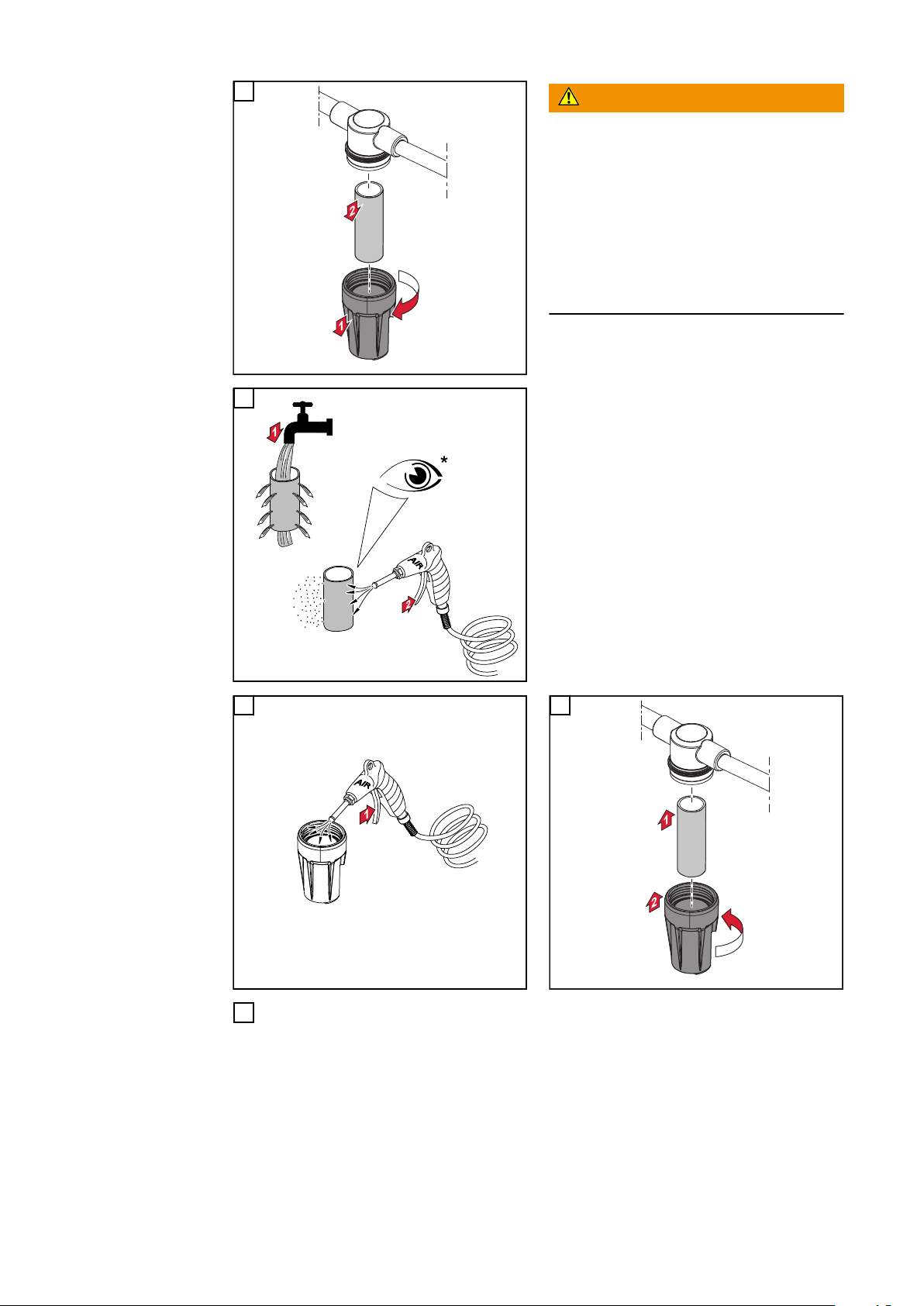

Čišćenje filtra povratnog toka rashladnog sredstva na vanjskoj strani uređaja 57

Čišćenje predfiltra rashladnog sredstva u unutrašnjosti uređaja (samo kod CU 1200i

Pro /MC)

Ispuhivanje hladnjaka 61

Zamjena rashladnog sredstva (CU 800i, 1100i i 1400i) 62

Zamjena rashladnog sredstva (CU 1200i) 66

Odlaganje 70

Tehnički podaci 71

Tehnički podaci 73

Općenito 73

CU 800i, CU 800i /460 V 73

CU 800i Pro 75

CU 1100i, CU 1100i /460 V 76

CU 1100i /MV, CU 1100i /MV RVP 78

CU 1200i Pro /MC 80

CU 1400i Pro /MC 81

Sigurnosni propisi

Objašnjenje sigurnosnih napomena

OPASNOST!

Označava neposrednu opasnost.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosne ili vrlo teške ozljede.

▶

UPOZORENJE!

Označava moguću opasnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti smrtonosni i najteži oblici ozlje-

▶

da.

OPREZ!

Označava moguću štetnu situaciju.

Ako se ona ne izbjegne, posljedice mogu biti male ili manje ozljede, kao i ma-

▶

terijalna šteta.

NAPOMENA!

Označava mogućnost manjkavih rezultata rada i štete na opremi.

Općenito Uređaj je izrađen pomoću najnovije tehnologije i u skladu s priznatim sigurnosno-

tehničkim propisima. Međutim, nepravilna upotreba ili zloupotreba može ugroziti

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika,

učinkovit rad s uređajem.

Sve osobe koje sudjeluju u postavljanju, upotrebi, održavanju i servisiranju uređaja moraju

imati odgovarajuće kvalifikacije,

posjedovati znanje o zavarivanju i

temeljito pročitati ove upute za upotrebu te ih se strogo pridržavati.

Upute za upotrebu moraju se stalno čuvati na lokaciji upotrebe uređaja. Osim uputa za upotrebu, obavezno je pridržavati se općih i lokalnih propisa o sprečavanju nesreća i zaštiti okoliša.

Sve napomene o sigurnosti i opasnostima na uređaju

držite u čitljivom stanju

nemojte oštetiti

nemojte ukloniti

nemojte prekriti, zalijepiti ili premazati.

Položaje napomena o sigurnosti i opasnostima na uređaju možete pronaći u poglavlju „Općenito” u sklopu uputa za upotrebu uređaja. Smetnje koje mogu utjecati na sigurnost moraju se ukloniti prije uključivanja uređaja.

Riječ je o vašoj sigurnosti!

Propisna primje-naUređaj služi za rad isključivo u svrhe za koje je namijenjen.

Uređaj je namijenjen isključivo za postupke zavarivanja koji su navedeni na natpisnoj pločici. Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete.

Propisna primjena obuhvaća i sljedeće:

temeljito čitanje i pridržavanje svih napomena iz uputa za upotrebu

temeljito čitanje i pridržavanje svih napomena o sigurnosti i opasnostima

pravilno provođenje inspekcijskih radova i radova na održavanju.

Uređaj nikada ne upotrebljavajte za sljedeće:

odmrzavanje cijevi

punjenje baterija/akumulatora

pokretanje motora

Uređaj je namijenjen za pogon u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Za nepotpune ili pogrešne rezultate rada proizvođač također ne preuzima nikakvu odgovornost.

Okolni uvjeti Upotreba ili skladištenje uređaja izvan navedenog raspona smatraju se nepropis-

nim. Proizvođač ne snosi odgovornost za tako nastale štete.

Obaveze vlasnika

Raspon temperature okolnog zraka:

tijekom rada: od -10 °C do +40 °C (od 14 °F do 104 °F)

tijekom transporta i skladištenja: od -20 °C do +55 °C (od -4 °F do 131 °F)

Relativna vlažnost zraka:

do 50 % pri 40 °C (104 °F)

do 90 % pri 20 °C (68 °F)

Okolni zrak: ne sadržava prašinu, kiseline, nagrizajuće plinove ili tvari itd. Maksimalna nadmorska visina: do 2000 m (6561 ft. 8.16 in)

Vlasnik se obvezuje da će dopustiti da na uređaju rade samo osobe koje su

upoznate s temeljnim propisima o sigurnosti na radu i sprečavanju nesreća i

upućene u rukovanje uređajem pročitale i razumjele upute za upotrebu, osobito poglavlje „Sigurnosni propi-

si” te to svojim potpisom potvrdile obučene u skladu sa zahtjevima za rezultate rada.

Savjestan rad osoblja u pogledu sigurnosti potrebno je provjeravati u redovitim razmacima.

Obaveze osoblja Sve osobe koje su zadužene za rad na uređaju obavezne su prije početka rada

slijediti osnovne propise o sigurnosti na radu i sprečavanju nesreća

pročitati ove upute za uporabu, osobito poglavlje „Sigurnosni propisi”, i pot-

vrditi svojim potpisom da su ih razumjele i da će ih slijediti.

Prije napuštanja radnog mjesta pobrinite se da ni u vašoj odsutnosti ne može doći do ozljeđivanja osoba ili materijalne štete.

Mrežni priključak

Uređaji velike snage mogu zbog svoje potrošnje električne struje smanjiti energetsku kvalitetu mreže.

To može utjecati na pojedine vrste uređaja na sljedeće načine:

ograničenja priključka

zahtjevi koji se odnose na maksimalnu dopuštenu mrežnu impedanciju

zahtjevi koji se odnose na minimalnu dopuštenu snagu kratkog spoja

na svakom priključenju na javnu mrežu

pogledajte Tehničke podatke

U tom slučaju rukovatelj ili korisnik uređaja mora osigurati da je priključenje uređaja dopušteno, eventualno u konzultaciji s poduzećem za opskrbu električnom energijom.

VAŽNO! Potrebno je sigurno uzemljiti mrežni priključak!

Vlastita zaštita i zaštita drugih osoba

Pri radu s uređajem izlažete se brojnim opasnostima, kao što su:

iskrenje, vrući metalni dijelovi koji lete uokolo

zračenje električnog luka koje je štetno za oči i kožu

štetna elektromagnetska polja, koja mogu ugroziti život osoba sa srčanim sti-

mulatorom opasnost od mrežne struje i struje zavarivanja

povećana izloženost buci

štetni dim koji nastaje pri zavarivanju i plinovi

Pri radu s uređajem nosite prikladnu zaštitnu odjeću. Zaštitna odjeća mora imati sljedeća svojstva:

teško se može zapaliti

izolirajuća je i suha

prekriva cijelo tijelo, neoštećena je i u dobrom je stanju

zaštitna kaciga

hlače koje nisu zavrnute

U zaštitnu opremu ubraja se između ostaloga:

Oči i lice zaštitite štitnikom za zaštitu očiju i lica s filtrom koji je u skladu s

propisima od UV zračenja, vrućine i iskrenja. Iza štitnika za zaštitu očiju i lica nosite propisne zaštitne naočale sa zaštitnim

vizirom. Nosite izdržljive cipele koje izoliraju i u vlažnim uvjetima.

Ruke zaštitite prikladnim rukavicama (koje izoliraju od električne struje, štite

od vrućine). Za smanjenje izloženosti buci i zaštitu od ozljeda nosite zaštitu za sluh.

Podaci za vrijednosti emisije buke

Osobe, a prvenstveno djeca, moraju se držati podalje tijekom rada uređaja i izvođenja postupka zavarivanja. Ako se osobe ipak nalaze u blizini,

podučite ih o svim opasnostima (opasnost od osljepljivanja putem električnog

luka, opasnost od ozljeđivanja zbog iskrenja, dim koji nastaje pri zavarivanju i koji je opasan za zdravlje, izloženost buci, moguće opasnosti putem mrežne struje ili struje zavarivanja...), stavite im na raspolaganje zaštitna sredstva ili

izgradite prikladne zaštitne zidove i zastore.

Uređaj proizvodi maksimalnu razinu buke <80dB(A) (ref. 1pW) prilikom praznog hoda te u fazi hlađenja nakon rada, u skladu s maksimalno dopuštenom radnom točkom prilikom normalnog opterećenja prema normi EN 60974-1.

Vrijednost emisija koja se odnosi na radno mjesto prilikom zavarivanja (i rezanja) nije navedena jer ona ovisi o postupcima i uvjetima okoline. Ona ovisi o najrazličitijim parametrima, kao što su, primjerice, postupak zavarivanja (MIG/MAG, zavarivanje TIG postupkom), odabrana vrsta struje (istosmjerna struja, izmjenična struja), raspon snage, vrsta zavarenog metala, rezonantno ponašanje izratka, okruženju radnog mjesta i ostalima.

Opasnost od opasnih plinova i para

Dim koji nastaje pri zavarivanju sadržava plinove i pare koji su opasni za zdravlje.

Dim koji nastaje pri zavarivanju sadržava tvari koje prema retku 118. Međunarodne agencije za istraživanje raka uzrokuju rak.

Primjenjujte precizno usisavanje i usisavanje prostorije. Ako je moguće, upotrijebite gorionik za zavarivanje s ugrađenim uređajem za usisavanje.

Držite glavu podalje od dima koji nastaje pri zavarivanju i plinova koji nastaju tijekom rada.

Nastali dim i opasne plinove

nemojte udisati

isišite ih pomoću prikladnih sredstava iz radnog područja.

Osigurajte dovoljno dovoda svježeg zraka. Pobrinite se da u svakom trenutku postoji stopa cirkulacije zraka od najmanje 20 m³ / sat.

Ako ventilacija nije dostatna, upotrebljavajte zavarivačku kacigu s dovodom zraka.

Ako postoje nejasnoće o tome je li kapacitet usisa dovoljan, izmjerene vrijednosti emisije štetnih tvari usporedite s dopuštenim graničnim vrijednostima.

Sljedeće su komponente među ostalim odgovorne za stupanj štetnosti dima koji nastaje prilikom zavarivanja:

metali upotrijebljeni za izradak

elektrode

naneseni slojevi

sredstva za čišćenje, odmašćivanje i slično

primijenjeni postupak zavarivanja

Opasnost putem iskakanja iskre

Stoga se pridržavajte odgovarajućih sigurnosnih podatkovnih listova za materijale i navoda proizvođača za nabrojene komponente.

Preporuke za scenarije izloženosti, mjere za upravljanje rizikom i utvrđivanje radnih uvjeta možete pronaći na web-stranici udruženja European Welding Association u području Health & Safety (https://european-welding.org).

Zapaljive pare (primjerice, pare otapala) držite podalje od područja emitiranja električnog luka.

Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni dovod plina.

Iskakanje iskre može izazvati požare i eksplozije.

Nikada ne zavarujte u blizini zapaljivih materijala.

Zapaljivi materijali moraju biti barem 11 metara (36 ft. 1,07 in.) udaljeni od električnog luka ili poklopljeni provjerenom prekrivnom pločom.

Imajte spremne prikladne, ispitane aparate za gašenje požara.

Iskre i vrući metalni dijelovi mogu dospjeti u okolno područje i kroz male pukotine i otvore. Poduzmite odgovarajuće mjere kako biste spriječili opasnost od ozljeda i požara.

Nemojte zavarivati u područjima u kojima postoji opasnost od požara i eksplozije te na zatvorenim spremnicima, bačvama ili cijevima, ako oni nisu pripremljeni u skladu s odgovarajućim nacionalnim i međunarodnim normama.

Nije dopušteno zavarivati na spremnicima u kojima se skladište / su skladišteni plinovi, pogonska goriva, mineralna ulja i sl. Zbog mogućih ostataka postoji opasnost od eksplozije.

Opasnosti od mrežne struje i struje zavarivanja

Strujni udar u načelu je opasan po život i može dovesti do smrti.

Ne dodirujte dijelove unutar i izvan uređaja koji su pod naponom.

Prilikom zavarivanja postupkom MIG/MAG i postupkom TIG pod naponom su i žica za zavarivanje, kolut za žicu, valjci za dovod i svi metalni dijelovi koji su povezani sa žicom za zavarivanje.

Dodavač žice uvijek postavljajte na dovoljno izoliranu podlogu ili koristite prikladan, izolirajući prihvatnik za pomicanje žice.

Za prikladnu osobnu zaštitu od potencijala uzemljenja ili mase osigurajte dostatno izolirajuću, suhu podlogu ili pokrivnu ploču. Podloga ili pokrivna ploča u potpunosti moraju pokrivati cijelo područje između tijela i potencijala uzemljenja ili mase.

Svi kabeli i žice moraju biti pričvršćeni, neoštećeni, izolirani i prikladnih dimenzija. Labave spojeve, spaljene, oštećene ili nedovoljno dimenzionirane kabele i žice potrebno je odmah zamijeniti. Prije svake upotrebe provjerite jesu li priključci za napajanje pričvršćeni na svojem mjestu. Kod kabela za napajanje s bajonet-priključcima okrenite kabel za napajanje za min. 180° po uzdužnoj osi i osigurajte prednapon.

Kabel ili žice nemojte ovijati oko tijela niti dijelova tijela.

Elektrodu (štapnu elektrodu, volframovu elektrodu, žicu za zavarivanje ...)

nikad ne uranjajte u tekućine kako bi se ohladila

nikad nemojte dodirivati ako je uključen izvor struje.

Između elektroda dvaju aparata za zavarivanje može se na primjer pojaviti dvostruki napon praznog hoda jednog aparata za zavarivanje. Istovremeno dodirivanje potencijala obiju elektroda pod određenim uvjetima može biti opasno po život.

Električar mora redovito provjeravati funkcionalnost zaštitnog vodiča na mrežnim kabelima i kabelima uređaja.

Za propisnu upotrebu uređaja razreda zaštite I potrebna je mreža sa zaštitnim vodičem i utičnim sustavom s kontaktom za zaštitni vodič.

Upotreba uređaja na mreži bez zaštitnog vodiča i utičnici bez kontakta za zaštitni vodič dopuštena je samo ako su zadovoljeni svi nacionalni propisi koji se odnose na zaštitno odvajanje. U protivnom se takva upotreba smatra grubim nemarom. Proizvođač ne snosi odgovornost za tako nastale štete.

Ako je potrebno, putem prikladnog sredstva osigurajte odgovarajuće uzemljenje radnog komada.

Isključite uređaje koji se ne upotrebljavaju.

U slučaju radova na većim visinama nosite sigurnosni pojas za rad na visini kako biste se osigurali od pada.

Prije rada na uređaju isključite uređaj i izvucite mrežni utikač.

Osigurajte uređaj jasno čitljivom i razumljivom pločom s upozorenjima kako netko ne bi uključio mrežni utikač i ponovno uključio uređaj.

Nakon otvaranja uređaja:

ispraznite sve komponente od električnog naboja

pobrinite se da ni u jednoj komponenti uređaja nema struje.

Ako su potrebni radovi na dijelovima pod naponom, dogovorite se s drugom osobom da pravovremeno isključi glavnu sklopku.

Lutajuća struja zavarivanja

Ako se ne pridržavate napomena koje su navedene u nastavku, moguć je nastanak lutajuće struje zavarivanja koja može izazvati sljedeće:

opasnost od požara

pregrijavanje sastavnih dijelova s kojima je povezan izradak

uništavanje zaštitnih vodiča

oštećenje uređaja i druge električne opreme

Osigurajte da je priključna stezaljka izratka čvrsto povezana s izratkom.

Priključnu stezaljku izratka pričvrstite što bliže mjestu koje se zavaruje.

Uređaj postavite tako da dovoljna količina izolacije bude okrenuta prema okolnom električki vodljivom području, primjerice izolacija prema podlozi ili postoljima koja provode električnu struju.

Ako upotrebljavate strujne razdjelnike, prihvatnike s dvije glave, ... pridržavajte se sljedećeg: I elektroda gorionika za zavarivanje / držača elektroda koji se ne upotrebljavaju može provoditi potencijal. Osigurajte da se gorionik za zavarivanje / držač elektroda skladište izolirani na odgovarajući način.

Ako se radi o automatskim MIG/MAG primjenama, žičanu elektrodu do dodavanja žice vodite samo ako je izolirana od bubnja žice za zavarivanje, velikog koluta ili koluta za žicu.

EMC kategorizacija uređaja

EMC mjere U posebnim slučajevima, unatoč pridržavanju standardiziranih emisijskih gra-

Uređaji emisijskog razreda A:

predviđeni su samo za upotrebu u industrijskim zonama

u drugim područjima mogu prouzročiti smetnje povezane s vodičima i zračen-

jem.

Uređaji emisijskog razreda B:

ispunjavaju emisijske zahtjeve za stambene i industrijske zone. To vrijedi i za

stambene zone u kojima se energetska opskrba odvija putem javne niskonaponske mreže.

EMC kategorizacija uređaja prema nazivnoj pločici ili tehničkim podacima.

ničnih vrijednosti, mogu nastupiti smetnje za predviđeno područje primjene (na primjer ako se na mjestu upotrebe nalaze osjetljivi uređaji ili ako je mjesto upotrebe u blizini radijskih ili televizijskih prijamnika). U tom slučaju korisnik je obvezan poduzeti mjere za uklanjanje smetnji.

Provjerite i ocijenite otpornost na smetnje opreme u okruženju uređaja u skladu s nacionalnim i međunarodnim odredbama. Ovo su primjeri opreme sklone smetnjama na koju uređaj može utjecati:

sigurnosni uređaji

mrežni vodovi i vodovi za prijenos signala i podataka

računalna i telekomunikacijska oprema

oprema za mjerenje i kalibriranje

Potporne mjere za izbjegavanje problema povezanih s elektromagnetskom kompatibilnosti:

Opskrba električnom energijom

1. Ako se elektromagnetske smetnje pojavljuju usprkos upotrebi mrežnog

priključka koji je u skladu s propisima, poduzmite dodatne mjere (primjerice upotrijebite prikladni mrežni filtar).

Kabeli za zavarivanje

2. neka budu što kraći

neka budu što bliže jedan drugome (i za izbjegavanje EMF problema)

položeni daleko od drugih vodova

Izjednačenje potencijala

Uzemljenje izratka

4. Ako je potrebno, uspostavite uzemljenje preko prikladnih kondenzatora.

Ako je potrebno, zaštitite ga

5. Zaštitite drugu opremu u okruženju

Zaštitite cijelu instalaciju za zavarivanje

EMF mjere Elektromagnetska polja mogu naštetiti zdravlju na način koji još nije poznat:

Djelovanje na zdravlje osoba u blizini, na primjer osoba koje nose srčane elek-

trostimulatore ili pomagala za sluh Osobe koje nose srčane elektrostimulatore moraju se savjetovati sa svojim li-

ječnikom prije nego što se budu zadržavale u neposrednoj blizini uređaja i postupka zavarivanja Razmaci između kabela za zavarivanje i glave/trupa zavarivača iz sigurnosnih

razloga moraju biti što veći Kabel za zavarivanje i pakete crijeva ne nosite preko ramena i ne omatajte oko

tijela ili dijelova tijela

Osobito kritične točke

Ruke, kosu, dijelove odjeće i alate držite podalje od pokretnih dijelova, kao što su na primjer:

ventilatori

zupčanici

valjci

vratila

kolutovi za žicu i žice za zavarivanje.

Ne posežite u rotirajuće zupčanike pogona za žicu ili rotirajuće komponente pogona.

Pokrivne ploče i bočne dijelove dopušteno je otvoriti/ukloniti samo tijekom trajanja radova na održavanju i popravaka.

Tijekom rada

Osigurajte da su sve pokrivne ploče zatvorene i da su svi bočni dijelovi pravil-

no montirani. Držite sve pokrivne ploče i bočne dijelove zatvorenima.

Izlazak žice za zavarivanje iz gorionika za zavarivanje predstavlja visok rizik od ozljeđivanja (probadanje ruke, ozljeđivanje lica i očiju...).

Stoga gorionik za zavarivanje uvijek držite podalje od tijela (uređaji sa sustavom za dodavanje žice) i upotrebljavajte prikladne zaštitne naočale.

Izradak ne dodirujte tijekom i nakon zavarivanja – postoji opasnost od opeklina.

S ohlađenog izratka može otpasti troska. Stoga i prilikom naknadne obrade izradaka nosite zaštitnu opremu u skladu s propisima i osigurajte odgovarajuću zaštitu za druge osobe.

Gorionik za zavarivanje i ostale komponente opreme s visokim radnim temperaturama ostavite da se ohlade prije nego što budete radili na njima.

U prostorijama u kojima postoji opasnost o požara i eksplozije vrijede posebni propisi – pridržavajte se odgovarajućih nacionalnih i međunarodnih odredbi.

Izvori struje za radove u prostorijama s povećanom električnom opasnosti (na primjer kotao) moraju biti označeni znakom (Safety). Izvor struje ne smije se međutim nalaziti u takvim prostorijama.

Rashladno sredstvo koje izlazi predstavlja opasnost od opeklina. Prije isključenja priključaka za protok ili povratni tok rashladnog sredstva, isključite rashladni uređaj.

Prilikom rukovanja rashladnim sredstvom pridržavajte se navoda sa sigurnosnog podatkovnog lista rashladnog sredstva. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

Za transport uređaja dizalicom koristite samo odgovarajuću proizvođačevu opremu za prijenos tereta.

Lance ili užad prikvačite na sve predviđene točke za montiranje odgovarajuće

opreme za prijenos tereta. Lanci ili užad moraju imati što je moguće manji kut na okomiti pravac.

Uklonite bocu za plin i sustav za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je sustav za dodavanje žice ovješen na dizalicu prilikom zavarivanja, uvijek koristite prikladan, izolirajući ovjes za dodavanje žice (MIG/MAG i TIG uređaji).

Ako je uređaj opremljen remenom ili ručkom za nošenje, oni isključivo služe za transport uređaja rukom. Remen za nošenje nije prikladan za transport uz pomoć dizalice, viličara ili drugog mehaničkog uređaja za podizanje.

Sva sredstva za podizanje (remenje, kopče, lanci,...) koja se koriste zajedno s uređajem ili njegovim komponentama potrebno je redovito provjeravati (na primjer postoje li mehanička oštećenja, korozija ili druge promjene uzrokovane utjecajem okoliša). Interval i opseg provjere moraju odgovarati barem važećim nacionalnim normama i smjernicama.

Postoji opasnost od neopaženog istjecanja zaštitnog plina bez boje i mirisa u slučaju upotrebe adaptera za priključak za zaštitni plin. Navoje adaptera na strani uređaja za priključivanje zaštitnog plina potrebno je prije montaže zabrtviti pomoću prikladne teﬂonske trake.

Zahtjev za zaštitni plin

Onečišćeni zaštitni plin, posebno u prstenastim vodovima, može prouzročiti oštećenja opreme i smanjenu kvalitetu zavarivanja. Treba ispuniti sljedeća pravila o kvaliteti zaštitnog plina:

veličina čestica krute tvari < 40 µm

temperatura rosišta plina pod tlakom < -20 °C

maks. sadržaj ulja < 25 mg/m³

Po potrebi koristite filtre!

Opasnost putem boca zaštitnog plina

Boce zaštitnog plina sadrže plin pod tlakom i u slučaju oštećenja mogu eksplodirati. Budući da su boce zaštitnog plina sastavni dio opreme za zavarivanje, potrebno je jako oprezno rukovati njima.

Boce zaštitnog plina sa zabrtvljenim plinom zaštitite od previsoke temperature, mehaničkih udaraca, troske, otvorenog plamena, iskri i električnih lukova.

Boce zaštitnog plina montirajte okomito i pričvrstite u skladu s uputama kako se ne bi mogle prevrnuti.

Boce zaštitnog plina držite podalje od krugova zavarivanja ili drugih električnih strujnih krugova.

Nikad nemojte objesiti gorionik za zavarivanje na bocu zaštitnog plina.

Nikad nemojte elektrodom dodirivati bocu zaštitnog plina.

Opasnost od eksplozije – nikad nemojte zavarivati na boci zaštitnog plina koja je pod tlakom.

Uvijek koristite samo prikladne boce zaštitnog plina i odgovarajući prikladni pribor (regulator, crijeva i priključke...) za svaku primjenu. Boce zaštitnog plina i pribor koristite samo ako su u dobrom stanju.

Ako je ventil boce zaštitnog plina otvoren, okrenite lice od ispusta.

Ako se ne zavaruje, zatvorite ventil boce zaštitnog plina.

Opasnost od izlazećeg zaštitnog plina

Sigurnosne mjere na mjestu montaže i prilikom transporta

Ako boca zaštitnog plina nije priključena, ostavite poklopac na ventilu boce zaštitnog plina.

Pridržavajte se navoda proizvođača te odgovarajućih nacionalnih i međunarodnih odredaba za boce zaštitnog plina i dijelove pribora.

Opasnost od gušenja nekontrolirano izlazećim zaštitnim plinom

Zaštitni je plin bezbojan i bezmirisan i može pri izlasku potisnuti kisik iz okolnog zraka.

Osigurajte dovoljan dovod svježeg zraka – stopa cirkulacije zraka mora izno-

siti najmanje 20 m³ po satu Slijedite sigurnosna upozorenja i upozorenja u vezi s održavanjem boce zaštit-

nog plina ili glavnog dovoda plina Ako se ne vrši zavarivanje, zatvorite ventil boce zaštitnog plina ili glavni do-

vod plina. Prije svakog stavljanja u pogon provjerite istječe li nekontrolirano plin iz boce

zaštitnog plina ili glavnog dovoda plina.

Uređaj koji se prevrne može predstavljati opasnost po život! Uređaj postavljajte na ravnim, fiksnim podlogama tako da bude stabilan

Dopušten je nagibni kut od maksimalno 10°.

U prostorima u kojima postoji opasnost od požara i eksplozije vrijede posebni propisi

Pridržavajte se odgovarajućih nacionalnih i međunarodnih odredaba.

Putem internih uputa i kontrola osigurajte da je okruženje radnog mjesta uvijek čisto i pregledno.

Uređaj postavljajte i upotrebljavajte isključivo u skladu sa stupnjem IP zaštite navedenim na označnoj pločici.

Prilikom postavljanja uređaja osigurajte slobodni prostor oko uređaja od 0,5 m (1 ft. 7,69 in.) kako bi hladni zrak mogao slobodno ulaziti i izlaziti.

Pobrinite se prilikom transporta uređaja da se pridržavate svih važećih nacionalnih i regionalnih smjernica i propisa za sprečavanje nesreća. To osobito vrijedi za smjernice koje se odnose na opasnosti prilikom transporta i otpremanja.

Ne podižite i ne transportirajte aktivne uređaje. Isključite uređaje prije transporta i podizanja!

Prije svakog transporta uređaja u potpunosti ispustite rashladno sredstvo te demontirajte sljedeće komponente:

Dodavanje žice

kolut žice

bocu zaštitnog plina

Prije stavljanja u pogon, nakon transporta obvezno provjerite vizualnim pregledom postoje li oštećenja na uređaju. Neka sva moguća oštećenja popravi obučeno servisno osoblje prije stavljanja u pogon.

Sigurnosne mjere tijekom normalnog rada

Uređaj upotrebljavajte samo kada svi sigurnosni uređaji u potpunosti funkcioniraju. Ako sigurnosni uređaji ne funkcioniraju u potpunosti, postoji opasnost za

život i zdravlje korisnika ili trećih osoba,

uređaj i ostalu imovinu korisnika

učinkovit rad s uređajem.

Prije uključivanja uređaja popravite sigurnosne uređaje koji ne funkcioniraju u potpunosti.

Sigurnosni uređaji nikada se ne smiju izbjegavati niti staviti izvan pogona.

Prije uključivanja uređaja osigurajte da nitko nije u opasnosti.

Barem jednom tjedno provjerite postoje li na uređaju izvana vidljiva oštećenja i provjerite funkcionalnost sigurnosnih uređaja.

Bocu zaštitnog plina uvijek dobro pričvrstite i u slučaju transporta uređaja dizalicom prethodno je skinite.

Samo je originalno rashladno sredstvo proizvođača zbog njegovih svojstava (električna vodljivost, zaštita od smrzavanja, kompatibilnost s materijalom, gorivost...) prikladno za upotrebu u našim uređajima.

Upotrebljavajte samo prikladno originalno rashladno sredstvo proizvođača.

Originalno rashladno sredstvo proizvođača nemojte miješati s drugim rashladnim sredstvima.

Na rashladni krug priključite samo komponente sustava proizvođača.

Ako u slučaju korištenja drugim komponentama sustava ili drugim rashladnim sredstvima dođe do oštećenja, proizvođač ne odgovara za njih i prestaju vrijediti svi jamstveni zahtjevi.

Rashladno sredstvo FCL 10/20 nije zapaljivo. Rashladno sredstvo na bazi etanola pod određenim je uvjetima zapaljivo. Rashladno sredstvo transportirajte samo u zatvorenim originalnim spremnicima i držite ih podalje od izvora zapaljenja

Istrošeno rashladno sredstvo stručno odložite u skladu s nacionalnim i međunarodnim propisima. Sigurnosni podatkovni list rashladnog sredstva možete dobiti u svojoj servisnoj službi ili na službenoj stranici proizvođača.

U rashlađenom sustavu prije svakog početka zavarivanja provjerite razinu rashladnog sredstva.

Puštanje u pogon, održavanje i servisiranje

Sigurnosno-tehnička provjera

Za dijelove trećih strana ne može se jamčiti da su osmišljeni i izrađeni u skladu sa zahtjevima i sigurnosnim propisima.

Upotrebljavajte samo originalne rezervne i potrošne dijelove (vrijedi i za stan-

dardizirane dijelove). Uređaj se ne smije mijenjati ni dopunjavati bez odobrenja proizvođača.

Odmah zamijenite komponente koje nisu u besprijekornom stanju.

Prilikom naručivanja navedite točan naziv i broj dijela prema popisu zamjens-

kih dijelova te serijski broj svog uređaja.

Vijci kućišta predstavljaju veze za zaštitne vodiče za uzemljenje dijelova kućišta. Uvijek koristite odgovarajući broj originalnih vijaka kućišta s navedenim okretnim momentom.

Proizvođač preporučuje da se najmanje svakih 12 mjeseci provede sigurnosnotehnička provjera.

Unutar istog intervala od 12 mjeseci proizvođač preporučuje kalibriranje izvora struje.

Preporučuje se da ovlašteni električar izvede sigurnosno-tehničku provjeru

nakon izmjena

nakon ugradnje ili dogradnje

nakon popravaka i održavanja

najmanje svakih 12 mjeseci.

Sigurnosna oznaka

Sigurnost podataka

Prilikom sigurnosno-tehničke provjere potrebno je pridržavati se odgovarajućih međunarodnih i nacionalnih normi i smjernica.

Više informacija o sigurnosno-tehničkoj provjeri i kalibriranju možete dobiti u svojoj servisnoj službi. Ondje možete dobiti i potrebnu dokumentaciju.

Uređaji s CE oznakom ispunjavaju osnovne zahtjeve Direktive o niskonaponskoj i elektromagnetskoj kompatibilnosti (npr. relevantne norme proizvoda iz serije normi EN 60 974).

Fronius International GmbH izjavljuje da je uređaj u skladu s Direktivom 2014/53/EU. Potpuni tekst EU izjave o sukladnosti možete pronaći na sljedećoj internetskoj adresi: http://www.fronius.com

Uređaji s CSA kontrolnim znakom ispunjavaju zahtjeve relevantnih normi za Kanadu i SAD.

Korisnik je odgovoran za stvaranje pričuvne kopije promjena tvorničkih postavki. Proizvođač ne snosi odgovornost u slučaju brisanja osobnih postavki.

Autorska prava Proizvođač zadržava autorska prava za ove upute za upotrebu.

Tekst i ilustracije odgovaraju tehničkom stanju u vrijeme tiskanja. Zadržavamo pravo na izmjene. Sadržaj ovih uputa za upotrebu ne predstavlja temelj ni za kakve zahtjeve kupca. Bit ćemo vam zahvalni na prijedlozima za poboljšanja i napomene o pogreškama u uputama za upotrebu.

Opće informacije

Općenito

Koncept uređaja Rashladni uređaj i izvor struje čine jed-

nu cjelinu. Kao što je i slučaj kod samo izvora struje, i jedinica koja se sastoji od izvora struje i rashladnog uređaja prikladna je za montažu na kolica.

Varijante uređaja

Opis rashladnog uređaja Rashladni uređaj kompatibilan

je s

CU 800i (standardna varijanta)

za osmosatni rad

Pumpa za rashladno sredstvo i ventila-

tor standardno se automatski uključuju. Odabirom različitih načina rada moguće je ručno promijeniti radno stanje rashladnog uređaja

CU 800i /460 V (standardna varijanta za rad uz napon od 460 V)

za osmosatni rad

Pumpa za rashladno sredstvo i ventila-

tor standardno se automatski uključuju. Odabirom različitih načina rada moguće je ručno promijeniti radno stanje rashladnog uređaja

CU 800i Pro (profesionalna varijanta)

za način cjelodnevnog rada, za višena-

ponski rad, za rad uz napon od 600 V Pumpa za rashladno sredstvo i ventila-

tori standardno se automatski uključuju (uz opciju OPT/i CU senzor za temperaturu protoka pumpa za rashladno sredstvo i ventilatori reguliraju se elektronički). Odabirom različitih načina rada moguće je ručno promijeniti radno stanje rashladnog uređaja

TPS 270i C izvori struje

Opis rashladnog uređaja Rashladni uređaj kompatibilan

je s

CU 1100i (standardna varijanta)

za osmosatni rad

Pumpa za rashladno sredstvo i ventila-

tor standardno se automatski uključuju. Odabirom različitih načina rada moguće je ručno promijeniti radno stanje rashladnog uređaja

CU 1100i /460 V (standardna varijanta za rad uz napon od 460 V)

za osmosatni rad

Pumpa za rashladno sredstvo i ventila-

tor standardno se automatski uključuju. Odabirom različitih načina rada moguće je ručno promijeniti radno stanje rashladnog uređaja

CU 1100i /MV, CU 1100i /MV RVP (višenaponska varijanta)

za osmosatni rad i za višenaponski rad

Pumpa za rashladno sredstvo i ventila-

tor standardno se automatski uključuju. Odabirom različitih načina rada moguće je ručno promijeniti radno stanje rashladnog uređaja

TPS 320i – 600i izvori struje

iWave 300i – 500i izvori

struje (nisu kompatibilni s Mulitvoltage izvorima struje serije uređaja iWave)

TPS 320i – 600i izvori struje

CU 1200i Pro /MC (profesionalna varijanta)

za način osmosatnog i cjelodnevnog

rada, za višenaponski rad, za rad uz napon od 600 V Pumpa za rashladno sredstvo serijski

ima elektroničku regulaciju. Ventilator se automatski aktivira. Odabirom različitih načina rada moguće je ručno promijeniti radno stanje rashladnog uređaja.

Za rad rashladnog uređaja s izvorima struje iWave 300i – 500i u izvorima struje mora biti ugrađena opcija „OPT/i TIG 2nd NT242”.

TPS 320i – 600i izvori struje

iWave 300i – 500i izvori

struje

Opis rashladnog uređaja Rashladni uređaj kompatibilan

je s

CU 1400i Pro /MC (profesionalna varijanta)

za način cjelodnevnog rada, za višena-

ponski rad, za rad uz napon od 600 V Pumpa za rashladno sredstvo i ventila-

tor standardno se reguliraju elektronički. Odabirom različitih načina rada moguće je ručno promijeniti radno stanje rashladnog uređaja.

Za rad rashladnog uređaja s izvorima struje TPS 320i – 600i u izvorima struje mora biti ugrađena opcija „OPT/i TPS 2. NT241 CU 1400i”.

Za rad rashladnog uređaja s izvorima struje iWave 300i – 500i u izvorima struje mora biti ugrađena opcija „OPT/i TIG 2nd NT242”.

TPS 320i – 600i izvori struje

iWave 300i – 500i izvori

struje

Opseg isporuke Opseg isporuke sastoji se od sljedećih stavki:

rashladni uređaj

5 l rashladnog sredstva u spremniku

4 komada 5 x 25 mm samoureznih vijaka

filtar povratnog toka rashladnog sredstva

upute za upotrebu

Valjanost „Općih uvjeta isporuke i plaćanja”

Prema cjeniku, „Opći uvjeti isporuke i plaćanja” vrijede za rashladne uređaje samo pod sljedećim uvjetima.

CU 800i, CU 800i /460 V, CU 1100i, CU 1100i /460 V, CU 1100i /MV, CU 1100i /MV RVP:

pri načinu rada od maks. 8 sati/dan (osmosatni rad)

pri isključivoj upotrebi originalnog rashladnog sredstva proizvođača

uz redovno održavanje i redovnu izmjenu rashladnog sredstva

CU 800i Pro, CU 1200i Pro /MC, CU 1400i Pro /MC:

pri načinu cjelodnevnog rada

pri isključivoj upotrebi originalnog rashladnog sredstva proizvođača

uz redovno održavanje i redovnu izmjenu rashladnog sredstva

Ažuriranja firmwarea

Informacije o curenjima

Zbog ažuriranja firmwarea na vašem uređaju mogu biti dostupne funkcije koje u ovim uputama za upotrebu nisu opisane ili obrnuto. Osim toga, pojedinačne se slike mogu neznatno razlikovati od upravljačkih elemenata na uređaju. Način djelovanja tih upravljačkih elemenata ipak je jednak.

Informacije o curenjima navedene u nastavku ne vrijede za CU 800i Pro, CU 1200i Pro /MC, CU 1400i Pro /MC.

Rashladno sredstvo podmazuje površine osovinske brtve unutar pumpe za rashladno sredstvo pa uvijek valja računati na određenu količinu struje curenja. Mala vrijednost struje curenja dopuštena je.

Nakon prvog puštanja u pogon ili pri ponovnom stavljanju u pogon nakon duljeg mirovanja potrebno je određeno vrijeme uhodavanja pumpe za rashladno sredstvo. Tijekom vremena uhodavanja može doći do povišene razine struje curenja. Nakon vremena uhodavanja struja curenja obično se ponovno smanjuje na manju razinu. Ako do toga ne dođe, obavijestite servisnu službu.

Informacije o rashladnom sredstvu

OPREZ!

Opasnost u slučaju upotrebe nedopuštenog rashladnog sredstva.

Posljedica mogu biti teške materijalne štete.

Upotrebljavajte rashladno sredstvo dostupno isključivo kod proizvođača. Dru-

▶

ga rashladna sredstva nisu pogodna zbog električne vodljivosti i nedovoljne kompatibilnosti materijala. Ne miješajte različita rashladna sredstva.

▶

Pri zamjeni rashladnog sredstva zamijenite cjelokupno rashladno sredstvo.

▶

U slučaju prijelaza s rashladnog sredstva na bazi etanola na rashladno

▶

sredstvo FCL 10/20 obavezno upotrijebite Change Kit FCL10 i slijedite priložene upute. CU1200i Pro /MC upotrebljavati isključivo s Cooling Liquid FCL10/20.

▶

Opcije

OPT/i CU senzor za temperaturu protoka

Opcija je dostupna za:

CU 800i

CU 800i /460 V

CU 800i Pro

Opcija OPT/i CU senzor za temperaturu protoka sastoji se od nadzora temperature rashladnog sredstva i nadzora protoka.

Nadzor temperature rashladnog sredstva i nadzor protoka sastavni su dijelovi instalacijskog kompleta i moguće ih je naručiti samo zajedno.

Opcija je serijski ugrađena kod rashladnih uređaja CU 1100i, CU 1100i /460V, CU 1100i /MV, CU 1100i / MV RVP, CU 1200i Pro /MC i CU 1400i Pro /MC.

Nadzor temperature rashladnog sredstva

Tijekom zavarivanja senzor za temperaturu nadzire temperaturu povratnog toka rashladnog sredstva.

Način djelovanja:

Ako temperatura rashladnog sredstva poraste na 68 °C (154,4 °F),

izvor struje daje upozorenje

ako se struja zavarivanja ne prekine

rashladni uređaj ostaje i dalje aktivan

Ako temperatura rashladnog sredstva poraste preko 70 °C (158 °F)

izvor struje daje poruku o greški

senzor za temperaturu prekida struju zavarivanja

rashladni uređaj ostaje i dalje aktivan

Ako temperatura rashladnog sredstva padne na 65 °C (149 °F), senzor za

temperaturu oslobađa struju zavarivanja

Nadzor protoka

Senzor za strujanje nadzire protok rashladnog sredstva tijekom zavarivanja.

Način djelovanja:

Ako protok rashladnog sredstva padne na 1 – 0,7 l/min (0,26 – 0,18

gal./min [US]),

izvor struje daje upozorenje

ako se struja zavarivanja ne prekine

rashladni uređaj ostaje i dalje aktivan

Ako protok rashladnog sredstva padne ispod 0,7 l/min (0,18 gal./min

[US]),

izvor struje daje poruku o greški

nadzor protoka prekida struju zavarivanja

rashladni uređaj ostaje i dalje aktivan

Ako protok rashladnog sredstva padne ispod 0,4 l/min (0,11 gal./min

[US]),

izvor struje daje poruku o greški

nadzor protoka prekida struju zavarivanja

rashladni uređaj se isključuje

OPT/i CU senzor razine

Opcija je dostupna za:

CU 1100i

CU 1100i /460 V

CU 1100i /MV

CU 1100i /MV RVP

CU 1200i Pro /MC

Kod rashladnog uređaja CU 1400i Pro /MC opcija je standardno ugrađena.

Senzor razine nadzire razinu rashladnog sredstva u rashladnom uređaju.

Ako je u rashladnom uređaju ugrađena opcija OPT/i CU senzor za temperaturu protoka i opcija OPT/i CU senzor razine, senzor razine radi na sljedeći način:

Ako razina rashladnog sredstva padne ispod minimuma:

izvor struje daje upozorenje

ako se struja zavarivanja ne prekine

rashladni uređaj ostaje i dalje aktivan

Ako je u rashladnom uređaju ugrađena samo opcija OPT/i CU senzor razine, senzor razine radi na sljedeći način:

Ako razina rashladnog sredstva padne ispod minimuma:

izvor struje daje poruku o greški

senzor razine prekida struju zavarivanja

rashladni uređaj se isključuje

Priključci za rashladno sredstvo OPT CU sprijeda

OPT/i CU Torch

deﬂate

Opcija je dostupna za:

CU 1100i

CU 1100i /460 V

CU 1100i /MV

CU 1100i /MV RVP

CU 1200i Pro /MC

CU 1400i Pro /MC

Opcija se može upotrebljavati sa sljedećim izvorima struje:

TPS 320i C

iWave 300i – 500i

Opcija je dostupna za:

CU 1100i

CU 1100i /460 V

CU 1100i /MV

CU 1100i /MV RVP

CU 1200i Pro /MC

CU 1400i Pro /MC

Preduvjeti za upotrebu opcije OPT/i CU Torch deﬂate:

u rashladnom uređaju je ugrađen OPT/ CU senzor za temperaturu protoka

OPT CU priključci za rashladno sredstvo ugrađeni su sprijeda u rashladnom

uređaju

Opcija služi za pražnjenje / punjenje paketa crijeva za gorionik za zavarivanje, primjerice, pri zamjeni tijela gorionika. Pritom se ne mora isključiti izvor struje.

Vijek trajanja pumpi za rashladno sredstvo

Vijek trajanja pumpe za rashladno sredstvo kod rashladnih uređaja u slučaju osmosatnog rada

Vijek trajanja pumpe za rashladno sredstvo kod rashladnih uređaja u slučaju načina cjelodnevnog rada

Rashladni uređaji Podaci o vijeku trajanja pumpe za rashladno

sredstvo

CU 800i, 1100i

CU 800i /460 V,

1100i /460 V CU 1100i /MV

CU 1100i /MV RVP

Rashladni uređaji Podaci o vijeku trajanja pumpe za rashladno

CU 800i Pro

CU 1200i Pro /MC

CU 1400i Pro /MC Pri ispravnoj upotrebi pumpa za rashladno

Pri ispravnoj upotrebi pumpa za rashladno sredstvo ima vijek trajanja od oko 10.000 radnih sati. Nakon isteka očekivanog vijeka trajanja mogući su kvarovi pumpe za rashladno sredstvo. Kako biste izbjegli duže prekide rada, potrebno je planirati zamjenu pumpe nakon oko 10.000 radnih sati.

sredstvo

Pri ispravnoj upotrebi pumpa za rashladno sredstvo ima vijek trajanja od oko 20 000 radnih sati. Nakon isteka očekivanog vijeka trajanja mogući su kvarovi pumpe za rashladno sredstvo. Kako biste izbjegli duže prekide rada, potrebno je planirati zamjenu pumpe nakon oko 20 000 radnih sati.

sredstvo ima vijek trajanja od oko 30 000 radnih sati. Nakon isteka očekivanog vijeka trajanja mogući su kvarovi pumpe za rashladno sredstvo. Kako biste izbjegli duže prekide rada, potrebno je planirati zamjenu pumpe nakon oko 30 000 radnih sati.

Upozorenja na uređaju

5 bar (0.5 MPa) 1.1 kW

P1l/min

50 Hz

IEC 60 974-2/-10 Cl.A IP 23

0.35 A

460 V

pmax

www.fronius.com

Ser.No.:

Part No.:

pmax

Pregled Na nazivnoj pločici rashladnog uređaja nalaze se sigurnosni simboli. Nazivna

pločica i sigurnosni simboli ne smiju se ukloniti ni premazati. Simboli upozoravaju na nepravilno rukovanje, koje može uzrokovati ozbiljne tjelesne ozljede i materijalnu štetu.

Zavarivanje je opasno. Da bi se osigurao pravilan rad s uređajem, potrebno je ispuniti sljedeće osnovne preduvjete:

odgovarajuće kvalifikacije za zavarivanje

prikladna zaštitna oprema

držanje osoba koje ne sudjeluju u postupku zavarivanja po-

dalje od rashladnog uređaja i mjesta postupka zavarivanja

Opisane funkcije primijenite tek nakon što temeljito i s razumijevanjem pročitate sljedeće dokumente:

ovaj dokument

sve sigurnosne propise i dokumentaciju za korisnika ovog

uređaja i svih komponenti sustava.

Uređaji kojima je prošao vijek trajanja ne smiju se odlagati zajedno s kućnim otpadom, već u skladu sa sigurnosnim propisima.

Priključci i mehaničke komponente

(1)

(2)

(3)

(4)

(5)

(8)

(7)

(6)

(9) (10)

Priključci i mehaničke komponente: CU 1100i, CU 1200i, CU 1400i

Prednja strana rashladnog uređaja

(1) Slijepi pokrov za priključak za predtok rashladnog sredstva (plavi)

(2) Slijepi pokrov za priključak za povratni tok rashladnog sredstva (crveni)

(3) Čep za spremnik rashladnog sredstva

(4) Napomene za održavanje i upotrebu

(5) Prozorčić za gledanje rashladnog sredstva

(6) Priključak za povratni tok rashladnog sredstva (crveni)

(7) Priključak za predtok rashladnog sredstva (plavi)

(8) Nazivna pločica

(9) Priključak za izvor struje

(10) Priključak za plin

maksimalno 20 l/min (5,28 gal./min [US]) protok plina na regula-

toru tlaka plina maksimalno 4 bara (58.02 psi)

Stražnja strana rashladnog uređaja

Priključci i me-

(3)

(4)

(5)

(1)

(2)

(9)

(8)

(7)

(6)

haničke komponente: CU 800i

Prednja strana rashladnog uređaja

Stražnja strana rashladnog uređaja

(1) Priključak za predtok rashladnog sredstva (plavi)

(2) Priključak za povratni tok rashladnog sredstva (crveni)

(3) Čep za spremnik rashladnog sredstva

(4) Napomene za održavanje i upotrebu

(5) Prozorčić za gledanje rashladnog sredstva

(6) Slijepi pokrov

(7) Slijepi pokrov

(8) Nazivna pločica

(9) Priključak za izvor struje

Instalacija i puštanje u pogon

Prije instalacije i puštanja u pogon

Sigurnost

Odredbe za postavljanje

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od pada ili prevrtanja uređaja.

Posljedica mogu biti teške ozljede i materijalna šteta.

Uređaj postavite na ravnu, čvrstu podlogu tako da bude stabilan.

▶

Nakon montaže provjerite zategnutost svih vijčanih spojeva.

▶

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Propisno izolirajte rashladni uređaj.

▶

Uvijek se uvjerite da između lima na donjem dijelu rashladnog uređaja i pod-

▶

loge nema spojeva koji provode električnu struju. Prije montaže rashladnog uređaja uklonite sve dijelove koji provode elek-

▶

tričnu struju između lima na donjem dijelu uređaja i podloge.

Uređaj je ispitan prema stupnju IP zaštite 23, što podrazumijeva sljedeće:

zaštita od prodiranja krutih stranih tijela promjera većeg od Ø 12,5 mm (0,49

in.) zaštita od prskajuće vode do kuta od 60° na okomiti pravac

Rashladni zrak

Sustav se mora postaviti tako da rashladni zrak može neometano prolaziti kroz otvore za zrak na bočnim dijelovima uređaja. Oko cijelog uređaja mora biti slobodan prostor od 0,5 m (1 ft. 7,69 in.).

(1) (2)

OPREZ!

Opasnost od premalog dovoda rashladnog zraka.

Posljedica mogu biti teške materijalne štete.

Otvori za ulaz zraka (1) i otvori za

▶

izlaz zraka (2) nikad se ne smiju prekrivati, čak ni djelomično.

Otvori za ulaz i izlaz zraka

Prašina

Pripazite da ventilator ne usisava metalnu prašinu koja pada izravno u uređaj (primjerice prilikom bušenja).

Rad na otvorenom

Sukladno stupnju IP zaštite 23, uređaj se može postaviti i upotrebljavati na otvorenom prostoru. Potrebno je izbjegavati neposrednu vlagu (primjerice uslijed kiše).

Jamstvene odredbe za pumpu za rashladno sredstvo:

Namjenska upotreba

Pumpa za rashladno sredstvo smije se upotrebljavati samo s originalnim rashladnim sredstvom proizvođača. Zabranjen je (čak i kratkotrajan) rad pumpe za rashladno sredstvo bez rashladnog sredstva i on može dovesti do uništenja pumpe. U takvim se slučajevima odbacuju sva prava iz jamstva.

Uređaj je namijenjen isključivo za upotrebu s komponentama sustava tvrtke Fronius.

Uređaj se smije upotrebljavati isključivo u svrhe za koje je namijenjen.

Svaki drugi oblik upotrebe smatra se nepropisnim. Proizvođač ne snosi odgovornost za tako nastale štete ili manjkave rezultate rada.

Namjenska upotreba obuhvaća i

temeljito čitanje i razumijevanje ovih uputa za upotrebu

pridržavanje svih uputa i sigurnosnih propisa ovih uputa za upotrebu

pravilno provođenje inspekcijskih radova i radova na održavanju

Uređaj je namijenjen radu u industriji i obrtima. Proizvođač ne odgovara za štete koje nastaju uslijed korištenja u stambenom prostoru.

Montiranje rashladnog uređaja na kolica

Općenito Kako bi se povećala mobilnost cijelog sustava za zavarivanje s rashladnim

uređajem, sustav za zavarivanje moguće je postaviti na kolica.

Pričvršćivanje rashladnog uređaja na kolica vijcima

Opasnost od prevrtanja uređaja.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶

Za pričvršćivanje rashladnog uređaja na kolica upotrebljavajte vijke iz opsega isporuke kolica.

UPOZORENJE!

Ako sustav za zavarivanje nije opremljen automatskim transformatorom, rashladni uređaj uvijek postavite posve na dnu. Dodatne informacije o kolicima potražite u dokumentaciji za korisnika odgovarajućih kolica.

Povezivanje rashladnog uređaja s izvorom struje

Sigurnost

Povezivanje rashladnog uređaja s izvorom struje

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Provjerite jesu li priključak za rashladni uređaj (1) i priključak za izvor struje (2) čisti i neoštećeni

***

max. 20 l/min (5.28 gal./min [US]) max. 4 bar (58.02 psi)

Samo ako je na rashladnom uređaju prisutna opcija OPT/i CU Torch deﬂate:

Za pričvršćivanje izvora struje na rashladni uređaj upotrebljavajte vijke isporučene s rashladnim uređajem.

* crijevo za plin iz opsega isporuke rashladnog uređaja (crijevo za plin ispo-

ručuje se samo ako je na rashladnom uređaju ugrađena opcija OPT/i CU

Torch deﬂate) ** za opskrbu plinom *** maksimalno 20 l/min (5,28 gal./min) protok plina na regulatoru tlaka pli-

na / maksimalno 4 bara (58.02 psi)

Priključivanje filtra povratnog toka rashladnog sredstva i crijeva za rashladno sredstvo

Sigurnost

Priključivanje filtra povratnog toka rashladnog sredstva i crijeva za rashladno sredstvo

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Ovisno o konfiguraciji sustava, filtar za rashladno sredstvo i crijeva za rashladno sredstvo priključiti na prednju ili stražnju stranu rashladnog uređaja:

povezni paket crijeva = stražnja strana rashladnog uređaja

paket crijeva za gorionik za zavarivanje = prednja strana rashladnog uređaja

(moguće samo ako paket crijeva za gorionik za zavarivanje raspolaže odvojenim crijevima za rashladno sredstvo i u kombinaciji s izvorima struje TPS 270i C, TPS 320i C, iWave 300i – 500i)

Priključivanje filtra povratnog toka rashladnog sredstva i crijeva za rashladno sredstvo iz poveznog paketa crijeva na stražnju stranu rashladnog uređaja:

OPREZ!

Opasnost zbog neispravno izvedenih radova.

Posljedica mogu biti teške materijalne štete.

Filtar povratnog toka rashladnog

▶

sredstva uvijek priključite na priključak za povratni tok rashladnog sredstva (crvena boja).

Priključivanje filtra povratnog toka rashladnog sredstva i crijeva za rashladno sredstvo iz paketa crijeva za gorionik za zavarivanje na prednju stranu rashladnog uređaja:

Provedite radove na isti način kao i za prednju stranu

OPREZ!

Opasnost zbog neispravno izvedenih radova.

Posljedica mogu biti teške materijalne štete.

Filtar povratnog toka rashladnog sredstva uvijek priključite na priključak za

▶

povratni tok rashladnog sredstva (crvena boja).

Punjenje rashladnog uređaja i stavljanje u pogon

Punjenje rashladnog uređaja

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

UPOZORENJE!

Opasnost od curenja rashladnog sredstva.

Posljedica mogu biti teške ozljede i materijalna šteta.

Ako rashladno sredstvo dospije na vanjsku stranu uređaja, odmah ga uklonite.

▶

Osigurajte da rashladno sredstvo ne ulazi u unutrašnjost rashladnog uređaja.

▶

OPREZ!

Opasnost zbog neispravno izvedenih radova.

Posljedica mogu biti teške materijalne štete.

Ako se priključci za rashladno sredstvo nalaze na prednjoj strani rashladnog

▶

uređaja, sljedeće radove provedite kao što je prikazano – no na prednjem priključku za predtok rashladnog sredstva (plava boja).

Pritisnite konusnu brtvu u priključku za predtok rashladnog sredstva prema nazad

max.

Gurnite prsten za zaključavanje prema nazad dok se konusna brtva ne vrati u svoj početni položaj i ponovno pustite prsten za zaključavanje

Stavljanje rashladnog uređaja u pogon

OPREZ!

Opasnost u slučaju premale količine rashladnog sredstva u rashladnom uređaju.

Posljedica mogu biti teške materijalne štete.

Prije stavljanja rashladnog uređaja u pogon osigurajte da se u njemu nalazi

▶

dovoljno rashladnog sredstva i da je rashladno sredstvo bez onečišćenja.

OPREZ!

Opasnost u slučaju premalog protoka rashladnog sredstva.

Posljedica mogu biti teške materijalne štete.

Tijekom zavarivanja provjeravajte protok rashladnog sredstva u ravnomjernim

▶

vremenskim razmacima. U spremniku rashladnog sredstva mora biti vidljiv besprijekoran povratni tok.

▶

OPREZ!

OPT/i CU Torch

deﬂate:

pražnjenje/ punjenje paketa crijeva za gorionik za zavarivanje

Opasnost u slučaju premale količine rashladnog sredstva kod prvog puštanja u pogon rashladnog uređaja.

Posljedica mogu biti teške materijalne štete.

Ako rashladni uređaj raspolaže OPT/i CU senzorom razine, OPT/i CU senzor

▶

razine u slučaju upotrebe dugih paketa crijeva eventualno će uzrokovati poruku o greški nakon prvog puštanja u pogon. U tom slučaju dopunite rashladno sredstvo.

▶

Opskrba strujom rashladnog uređaja i upravljanje njime vrši se preko izvora struje. Ako se mrežni prekidač izvora struje postavi u položaj - l -, rashladni uređaj počinje raditi na način opisan u nastavku:

ventilatori rade otprilike 5 sekundi

pumpa za rashladno sredstvo radi otprilike 3 minute. Ako zavarivanje ne

počne u roku od 3 minute, pumpa za rashladno sredstvo ponovno se isključuje

Odabirom različitih načina rada moguće je ručno promijeniti radno stanje rashladnog uređaja. Za dodatne informacije o ovome pogledajte Dostupni načini rada na stranici 43.

Način funkcioniranja OPT/i CU Torch deﬂate:

Pri radu s opcijom OPT/i CU Torch deﬂate u postavkama komponenata za načine rada AUT i ECO u izborniku za postavljanje izvora struje na raspolaganju je parametar za postavljanje „Pražnjenje/punjenje paketa crijeva za gorionik za zavarivanje”.

S pomoću te funkcije rashladno sredstvo može se iz paketa crijeva za gorionik za zavarivanje vratiti u spremnik rashladnog sredstva, npr. za zamjenu tijela gorionika. Izvor struje pritom se ne smije isključivati.

UPOZORENJE!

Pri pražnjenju paketa crijeva dužine veće od 8 m (26 ft. 2,96 in.) može doći do prelijevanja do kraja napunjenog spremnika rashladnog sredstva.

Posljedica mogu biti teške ozljede i materijalna šteta.

Osigurajte da rashladno sredstvo koje se prelijeva bude ispravno prikupljeno i

▶

da ne dospije na vanjsku stranu uređaja ni u unutrašnjost uređaja.

Ako je temperatura rashladnog sredstva niža od 50 °C (122 °F), postupak pražnjenja pokreće se putem izbornika za postavljanje izvora struje ili gorionika za zavarivanje i traje maksimalno 60 sekundi.

Nakon uspješne zamjene tijela gorionika paket crijeva za gorionik za zavarivanje može se ponovno napuniti rashladnim sredstvom.

Postupak punjenja paketa crijeva za gorionik za zavarivanje duljih od 8 m (26 ft. 2,96 in.):

Priključite paket crijeva na izvor struje

Rashladni uređaj maksimalno napunite – pogledajte odjeljak Punjenje rash-

ladnog uređaja opisan na stranici 39

Napunite paket crijeva rashladnim sredstvom – pogledajte upute za upotrebu

izvora struje

Nemojte ponovno puniti količinu koja nedostaje u spremniku rashladnog

sredstva jer pri pražnjenju paketa crijeva za gorionik za zavarivanje može doći do prelijevanja spremnika rashladnog sredstva.

Dodatne informacije o pražnjenju/punjenju paketa crijeva za gorionik za zavarivanje potražite u uputama za upotrebu izvora struje.

Načini rada

Dostupni načini rada

Pojedinačni načini rada odabiru se na izvoru struje.

Način rada Opis on Dostupno kod:

svih rashladnih uređaja

Radno stanje kod CU 800i, CU 800i /460 V, CU 800i Pro, CU 1100i, CU 1100i /460 V, CU 1100i /MV, CU 1100i /MV RVP:

Neprekidni rad. Čim se uključi izvor struje, rashladni uređaj počinje raditi. Ventilator i pumpa za rashladno sredstvo neprekidno rade.

Radno stanje kod CU 1200i Pro /MC, CU 1400i Pro /MC:

Neprekidni rad. Čim se uključi izvor struje, rashladni uređaj počinje raditi. Ventilator i pumpa za rashladno sredstvo neprekidno rade. Pumpa za rashladno sredstvo regulira na minimalni protok rashladnog sredstva od 1,1 l/min (0,29 gal./min [US]). Pri rastućoj temperaturi rashladnog sredstva automatski se povećava broj okretaja pumpe i protok rashladnog sredstva.

off (isključeno) Dostupno kod:

svih rashladnih uređaja

auto (= tvornička postavka)

Radno stanje:

ne radi, čak ni na početku zavarivanja.

Dostupno kod:

svih rashladnih uređaja

Radno stanje CU 800i, CU 800i /460 V, CU 800i Pro, CU 1100i, CU 1100i /460 V, CU 1100i /MV, CU 1100i /MV RVP:

Rashladni uređaj počinje raditi pri početku zavarivanja, ventilator i pumpa za rashladno sredstvo rade. Nakon kraja zavarivanja rashladni uređaj radi dodatne 2 minute. Rashladni se uređaj isključuje nakon što isteknu 2 minute.

Radno stanje CU 1200i Pro /MC, CU 1400i Pro /MC:

Rashladni uređaj počinje raditi na početku zavarivanja, ventilator i pumpa za rashladno sredstvo rade. Pumpa za rashladno sredstvo regulira na minimalni protok rashladnog sredstva od 1,1 l/min (0,29 gal./min [US]), koji se održava konstantnim. Nakon kraja zavarivanja rashladni uređaj radi dodatne 2 minute. Rashladni se uređaj isključuje nakon što isteknu 2 minute.

Način rada Opis eco Dostupno kod:

CU 1200i Pro /MC, CU 1400i Pro /MC

Radno stanje CU 1200i Pro /MC:

Rashladni uređaj počinje raditi na početku zavarivanja, ventilator i pumpa za rashladno sredstvo rade. Pumpa za rashladno sredstvo regulira na minimalni protok rashladnog sredstva od 1,0 l/min (0,26 gal./min [US]). Pri rastućoj temperaturi rashladnog sredstva automatski se povećava broj okretaja pumpe i protok rashladnog sredstva. Nakon kraja zavarivanja pumpa za rashladno sredstvo i ventilator rade, ovisno o temperaturi povrata, još 2 minute. Nakon isteka 2 minute ventilatori i pumpa za rashladno sredstvo se isključuju.

Radno stanje CU 1400i Pro /MC:

Pumpa za rashladno sredstvo počinje raditi na početku zavarivanja i elektronički se regulira ovisno o temperaturi povratnog toka. Ventilatori počinju raditi pri temperaturi povratnog toka od 40 °C (104 °F) i elektronički se reguliraju ovisno o temperaturi povratnog toka. Pumpa za rashladno sredstvo i ventilator ovisno o temperaturi povratnog toka nakon kraja zavarivanja rade dodatne 2 minute. Nakon isteka 2 minute ventilatori i pumpa za rashladno sredstvo se isključuju.

Preporučena upotreba načina rada

Način rada Preporučena upotreba on za zavarivanje visokog učinka (maksimalan kapacitet hlađenja

rashladnog uređaja)

eco za energetski učinkovitije hlađenje:

duži vijek trajanja pumpe za rashladno sredstvo

manje onečišćenje hladnjaka u rashladnom uređaju

manja buka

manja potrošnja energije

Odvajanje rashladnog uređaja od izvora struje

Sigurnost

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

UPOZORENJE!

Opasnost zbog vrućeg rashladnog sredstva.

Posljedica mogu biti teške opekline ili oparine.

Prije početka radova ostavite da se rashladno sredstvo ohladi na sobnu tem-

▶

peraturu +25 °C / +77 °F.

UPOZORENJE!

Opasnost od curenja rashladnog sredstva.

Posljedica mogu biti teške ozljede i materijalna šteta.

Ako rashladno sredstvo dospije na vanjsku stranu uređaja, odmah ga uklonite.

▶

Osigurajte da rashladno sredstvo ne ulazi u unutrašnjost rashladnog uređaja.

▶

Odvajanje rashladnog uređaja od izvora struje

Odvojite crijeva za rashladno sredstvo od rashladnog uređaja

UPOZORENJE!

Opasnost od kratkog spoja.

Posljedica mogu biti teške ozljede i materijalna šteta.

Onečišćenja i oštećenja mogu prouzročiti kratke spojeve na priključku rash-

▶

ladnog uređaja. Nakon demontaže izvora struje uvijek zatvorite pokrivnu kapicu priključka

▶

rashladnog uređaja na donjoj strani izvora struje.

Zatvorite pokrivnu kapicu priključka za rashladni uređaj

Dijagnoza grešaka, uklanjanje

grešaka

Dijagnoza grešaka, uklanjanje grešaka

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

UPOZORENJE!

Opasnost od nedostatnih veza za zaštitne vodiče.

Posljedica mogu biti teške ozljede i materijalna šteta.

Vijci kućišta predstavljaju prikladne veze za zaštitne vodiče za uzemljenje

▶

kućišta. Vijci kućišta ne smiju se zamjenjivati drugim vijcima koji nemaju pouzdanu ve-

▶

zu za zaštitne vodiče.

Dijagnoza grešaka, uklanjanje grešaka

UPOZORENJE!

Opasnost od curenja rashladnog sredstva.

Posljedica mogu biti teške ozljede i materijalna šteta.

Ako rashladno sredstvo dospije na vanjsku stranu uređaja, odmah ga uklonite.

▶

Osigurajte da rashladno sredstvo ne ulazi u unutrašnjost rashladnog uređaja.

▶

UPOZORENJE!

Opasnost zbog vrućeg rashladnog sredstva.

Posljedica mogu biti teške opekline ili oparine.

Prije početka radova ostavite da se rashladno sredstvo ohladi na sobnu tem-

▶

peraturu +25 °C / +77 °F.

Zabilježite serijski broj i konfiguraciju uređaja i dajte tehničkoj podršci detaljne informacije o pogreški ako:

nastupaju pogreške koje nisu navedene u nastavku

navedene mjere ne vode do rješenja problema.

Premali protok rashladnog sredstva ili ga uopće nema

Uzrok: Uklanjanje:

Premala razina rashladnog sredstva nadopunite rashladno sredstvo. Oprez pri primjeni OPT/i CU Torch

deﬂate – pogledajte odjeljak OPT/i CU Torch deﬂate: pražnjenje/

punjenje paketa crijeva za gorionik za zavarivanje od stranice 41

Uzrok: Uklanjanje:

Uzrok:

Uklanjanje:

Uzrok: Uklanjanje:

Premali protok rashladnog sredstva ili ga uopće nema (kod CU 800i, CU 1100i, CU 1100i /MV):

Uzrok: Uklanjanje:

Pumpa za rashladno sredstvo je nakon okretanja vratila pumpe za rashladno sredstvo bez funkcije (kod CU 800i, CU 1100i, CU 1100i /MV):

Uzrok: Uklanjanje:

Suženje ili strano tijelo u kružnom toku rashladnog sustava Uklonite suženje ili strano tijelo

Rashladno sredstvo je onečišćeno zamijenite rashladno sredstvo i zatim odzračite rashladni uređaj

blokiran filtar povratnog toka rashladnog sredstva i / ili predfiltar rashladnog sredstva (samo kod CU 1200i Pro /MC)

Očistite filtar za rashladno sredstvo čistom vodom iz vodovoda ili zamijenite uložak filtra

Pumpa za rashladno sredstvo je u kvaru obavijestite servisnu službu

Pumpa za rashladno sredstvo se zaglavila Okrenite vratilo pumpe za rashladno sredstvo (pogledajte odjeljak

Okretanje vratila pumpe za rashladno sredstvo na stranici 52). Ako

vratilo pumpe za rashladno sredstvo nije moguće okrenuti, obavijestite službu za servis

Aktivirao se prekidač za temperaturu pumpe za rashladno sredstvo Pričekajte dok ne završi faza hlađenja pumpe za rashladno sredstvo

(2 – 3 minute)

Premali protok rashladnog sredstva ili ga uopće nema (kod CU 800i Pro, CU 1100i /460 V, CU 1100i /MV RVP, CU 1200i Pro /MC, CU 1400i Pro /MC):

Uzrok: Uklanjanje:

Premali kapacitet hlađenja

Uzrok: Uklanjanje:

Pumpa za rashladno sredstvo se zaglavila obavijestite servisnu službu

Hladnjak je onečišćen Ispušite hladnjak suhim stlačenim zrakom (pogledajte odjeljak Ispu-

hivanje hladnjaka na stranici 61)

Ventilator je u kvaru obavijestite servisnu službu

Pumpa za rashladno sredstvo je u kvaru obavijestite servisnu službu

Glasna buka prilikom rada

Uzrok: Uklanjanje:

Premala razina rashladnog sredstva nadopunite rashladno sredstvo. Oprez pri primjeni OPT/i CU Torch

deﬂate – pogledajte odjeljak OPT/i CU Torch deﬂate: pražnjenje/

punjenje paketa crijeva za gorionik za zavarivanje od stranice 41

Uzrok: Uklanjanje:

Gorionik za zavarivanje postaje jako vruć (kod CU 800i, CU 1100i Basic, CU 1100i, CU 1100i /MV):

Uzrok: Uklanjanje:

Pumpa za rashladno sredstvo je u kvaru obavijestite servisnu službu

Rashladni je uređaj preslabih dimenzija Obratite pozornost na trajanje primjene i granice opterećenja

Gorionik za zavarivanje preslabih je karakteristika Obratite pozornost na trajanje primjene i granice opterećenja

Protok rashladnog sredstva je premalen Provjerite razinu rashladnog sredstva. Po potrebi nadopunite rashlad-

no sredstvo. Oprez pri primjeni OPT/i CU Torch deﬂate – pogledajte odjeljak OPT/i CU Torch deﬂate: pražnjenje/punjenje paketa crijeva

za gorionik za zavarivanje od stranice 41.

Provjerite je li rashladno sredstvo onečišćeno. Po potrebi zamijenite rashladno sredstvo

Protok rashladnog sredstva je premalen Pumpa za rashladno sredstvo se zaglavila: Okrenite vratilo pumpe za

rashladno sredstvo (pogledajte odjeljak Okretanje vratila pumpe za

rashladno sredstvo na stranici 52). Ako vratilo pumpe za rashladno

sredstvo nije moguće okrenuti, obavijestite službu za servis

Gorionik za zavarivanje postaje jako vruć ( kod CU 800i /460 V, CU 800i Pro, CU 1100i /460 V, CU 1100i /MV RVP, CU 1200i Pro /MC, CU 1400i Pro /MC):

Uzrok: Uklanjanje:

Rashladni je uređaj preslabih dimenzija Obratite pozornost na trajanje primjene i granice opterećenja

Gorionik za zavarivanje preslabih je karakteristika Obratite pozornost na trajanje primjene i granice opterećenja

Protok rashladnog sredstva je premalen Provjerite razinu rashladnog sredstva. Po potrebi nadopunite rashlad-

no sredstvo. Oprez pri primjeni OPT/i CU Torch deﬂate – pogledajte odjeljak OPT/i CU Torch deﬂate: pražnjenje/punjenje paketa crijeva

za gorionik za zavarivanje od stranice 41.

Provjerite je li rashladno sredstvo onečišćeno. Po potrebi zamijenite rashladno sredstvo

Protok rashladnog sredstva je premalen Pumpa za rashladno sredstvo se zaglavila: obavijestite servisnu

službu

Okretanje vratila pumpe za rashladno sredstvo

kod uređaja CU 800i, CU 1100i, CU 1100i /MV

Sigurnost

Okretanje vratila pumpe za rashladno sredstvo

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Njega, održavanje i odlaganje

Sigurnost

UPOZORENJE!

Opasnost od nepravilnog rukovanja i neispravno izvedenih radova.

Posljedica mogu biti teške ozljede i materijalna šteta.

Sve radove i funkcije opisane u ovom dokumentu smije obavljati samo teh-

▶

nički educirano stručno osoblje. S razumijevanjem u cijelosti pročitajte ovaj dokument.

▶

S razumijevanjem pročitajte sve sigurnosne propise i dokumentaciju za koris-

▶

nika ovog uređaja i svih komponenti sustava.

UPOZORENJE!

Opasnost od električne struje.

Posljedica mogu biti teške ozljede i materijalna šteta.

Prije početka rada isključite sve uključene uređaje i komponente i odvojite ih

▶

od strujne mreže. Osigurajte uključene uređaje i komponente od ponovnog uključivanja.

▶

Nakon otvaranja uređaja s pomoću prikladnog mjernog uređaja provjerite jesu

▶

li električno nabijene komponente (primjerice kondenzatori) ispražnjene.

UPOZORENJE!

Opasnost od nedostatnih veza za zaštitne vodiče.

Posljedica mogu biti teške ozljede i materijalna šteta.

Vijci kućišta predstavljaju prikladne veze za zaštitne vodiče za uzemljenje

▶

kućišta. Vijci kućišta ne smiju se zamjenjivati drugim vijcima koji nemaju pouzdanu ve-

▶

zu za zaštitne vodiče.

UPOZORENJE!

Opasnost od curenja rashladnog sredstva.

Posljedica mogu biti teške ozljede i materijalna šteta.

Rashladno sredstvo koje pri u nastavku opisanim radnjama dospije u unut-

▶

rašnjost uređaja ili na vanjsku stranu uređaja odmah uklonite.

UPOZORENJE!

Opasnost zbog vrućeg rashladnog sredstva.

Posljedica mogu biti teške opekline ili oparine.

Prije početka radova ostavite da se rashladno sredstvo ohladi na sobnu tem-

▶

peraturu +25 °C / +77 °F.

Simboli za njegu

(1)

(2)

(3)

(4)

(5)

i održavanje rashladnog uređaja

(1) Zamjena rashladnog sredstva (2) Ispuhivanje hladnjaka (3) Očistite filtar povratnog toka

rashladnog sredstva na vanjskoj strani uređaja i predfiltar rashladnog sredstva u unutrašnjosti uređaja te zamijenite uložak filtra ako je potrebno

(4) Upotrebljavajte samo originalno

rashladno sredstvo proizvođača (Cooling Liquid FCL 10/20 oder ethanolbasiertes Kühlmittel)

(5) Pročitajte ovaj dokument

Slijede detaljne informacije o potrebnim intervalima održavanja i radovima na održavanju.

Intervali održavanja, radovi na održavanju

OPREZ!

Opasnost od stavljanja u pogon bez rashladnog sredstva.

Posljedica mogu biti teške materijalne štete.

Rashladni uređaj stavite u pogon samo nakon što ste ga napunili rashladnim

▶

sredstvom. Stavljanje u pogon komponenti sustava koje se hlade vodom bez rashladnog

▶

sredstva većinom rezultira kvarovima na komponentama sustava. Proizvođač ne odgovara za tako nastale štete i prestaju vrijediti svi jamstveni zahtjevi

OPREZ!

Opasnost u slučaju upotrebe nedopuštenog rashladnog sredstva.

Posljedica mogu biti teške materijalne štete.

Rashladni uređaj punite samo originalnim rashladnim sredstvom proizvođača

▶

(Cooling Liquid FCL 10/20 ili rashladnim sredstvom na bazi etanola). Druga rashladna sredstva nisu pogodna zbog električne vodljivosti i nedovolj-

▶

ne kompatibilnosti materijala.

Pri svakom stavljanju u pogon

Uvjerite se da su svi paketi crijeva i gorionik za zavarivanje neoštećeni

Uvjerite se da slobodan prostor oko uređaja iznosi 0,5 m (1 ft. 7,69 in.) kako bi

rashladni zrak mogao slobodno dotjecati i izlaziti Uvjerite se da su pričvršćen svi vijci između svih komponenti sustava za zava-

rivanje Uvjerite se da su svi priključci za rashladno sredstvo sustava za zavarivanje

nepropusni Nadzirite količinu rashladnog sredstva iz povratnog toka u spremniku rash-

ladnog sredstva

Ako nema povratnog toka rashladnog sredstva, pronađite uzrok i otkloni-

te ga

Jednom tjedno

Provjerite razinu rashladnog sredstva. Ako je razina rashladnog sredstva is-

pod oznake „min”, nadopunite ga. Oprez pri primjeni OPT/i CU Torch deﬂate – pogledajte odjeljak OPT/i CU Torch deﬂate: pražnjenje/punjenje paketa

crijeva za gorionik za zavarivanje od stranice 41.

Provjerite čistoću rashladnog sredstva. Po potrebi zamijenite rashladno

sredstvo

Svaka 2 mjeseca

Ako postoji: očistite filtar povratnog toka rashladnog sredstva na vanjskoj

strani uređaja te zamijenite uložak filtra ako je potrebno

Svakih 6 mjeseci

Ispuhivanje hladnjaka

Svakih 6 mjeseci u slučaju rada u 3 smjene s rashladnim sredstvom na bazi etanola

Ispuhivanje hladnjaka

Zamjena rashladnog sredstva

Svakih 12 mjeseci u slučaju rada u 1 smjeni s rashladnim sredstvom na bazi etanola

Zamjena rashladnog sredstva na bazi etanola

Svakih 12 mjeseca u slučaju rada u 3 smjene s rashladnim sredstvom FCL 10/20

Zamjena rashladnog sredstva

samo kod CU1200i Pro /MC: očistite predfiltar rashladnog sredstva u unut-

rašnjosti uređaja te zamijenite uložak filtra ako je potrebno

Čišćenje filtra povratnog toka rashladnog sredstva na vanjskoj strani uređaja

Svaka 24 mjeseca u slučaju rada u 1 smjeni s rashladnim sredstvom FCL 10/20

Zamjena rashladnog sredstva

UPOZORENJE!

Opasnost zbog struje zavarivanja i uslijed nehotičnog paljenja električnog luka.

Posljedica mogu biti teške ozljede i materijalna šteta.

Odvojite uzemljenje između sustava za zavarivanje i izratka.

▶

Izvucite žičanu elektrodu iz upotrijebljenog gorionika za zavarivanje.

▶

Ovisno o sustavu, uklonite kolut za žicu ili kolut u obliku košare iz izvora stru-

▶

je ili sustava za dodavanje žice.

Opasnost od curenja rashladnog sredstva.

Posljedica mogu biti teške ozljede i materijalna šteta.

▶

UPOZORENJE!

Ako rashladno sredstvo dospije na vanjsku stranu uređaja, odmah ga uklonite. Osigurajte da rashladno sredstvo ne ulazi u unutrašnjost rashladnog uređaja.

4 5

* Ako se uložak filtra više ne može

očistiti bez pomoćnih sredstava, zamijenite ga.

Provjerite je li rashladno sredstvo dospjelo na vanjsku stranu uređaja

Čišćenje predfiltra rashladnog sredstva u unutrašnjosti uređaja (samo kod CU 1200i Pro /MC)

UPOZORENJE!

Opasnost zbog struje zavarivanja i uslijed nehotičnog paljenja električnog luka.

Posljedica mogu biti teške ozljede i materijalna šteta.

Odvojite uzemljenje između sustava za zavarivanje i izratka.

▶

Izvucite žičanu elektrodu iz upotrijebljenog gorionika za zavarivanje.

▶

Ovisno o sustavu, uklonite kolut za žicu ili kolut u obliku košare iz izvora stru-

▶

je ili sustava za dodavanje žice.

Opasnost od curenja rashladnog sredstva.

Posljedice mogu biti teške ozljede i materijalna šteta.

▶

UPOZORENJE!

Odmah uklonite rashladno sredstvo koje dospije u unutrašnjost uređaja i/ili izvan uređaja.

* Ako se uložak filtra više ne može

očistiti bez pomoćnih sredstava, zamijenite ga.

4 5

Provjerite je li rashladno sredstvo dospjelo u unutrašnjost uređaja ili izvan

njega

Moment privlačenja vijaka kućišta = 3 Nm (2,21 ft·lb)

Ispuhivanje hladnjaka

OPREZ!

Opasnost od stlačenog zraka.

Posljedica može biti oštećenje elektroničkih komponenti.

U svakom slučaju slijedite upute u odjeljku Sigurnost od stranice 55.

▶

Elektroničke komponente nemojte ispuhivati iz neposredne blizine.

▶

Za bolji prikaz rashladni je uređaj na sljedećoj slici prikazan bez izvora struje. Za vrijeme ispuhivanja hladnjaka izvor struje može ostati na rashladnom uređaju.

Uklonite bočne dijelove uređaja i

ispušite hladnjak suhim reduciranim stlačenim zrakom U slučaju jake prašine dodatno is-

pušite unutrašnjost uređaja suhim, reduciranim stlačenim zrakom

Zamjena rashladnog sredstva (CU 800i, 1100i i 1400i)

UPOZORENJE!

Opasnost zbog struje zavarivanja i uslijed nehotičnog paljenja električnog luka.

Posljedica mogu biti teške ozljede i materijalna šteta.

Odvojite uzemljenje između sustava za zavarivanje i izratka.

▶

Izvucite žičanu elektrodu iz upotrijebljenog gorionika za zavarivanje.

▶

Ovisno o sustavu, uklonite kolut za žicu ili kolut u obliku košare iz izvora stru-

▶

je ili sustava za dodavanje žice.

NAPOMENA!

Da biste izbjegli onečišćenje okoliša zbog nedopuštenog načina odlaganja rashladnog sredstva:

Rashladno sredstvo ne odlažite u kanalizaciju.

▶

Rashladno sredstvo odlažite samo u skladu s važećim nacionalnim i regional-

▶

nim odredbama.

UPOZORENJE!

Opasnost od curenja rashladnog sredstva.

Posljedice mogu biti teške ozljede i materijalna šteta.

Nakon što crijevo za rashladno sredstvo izvučete iz priključka pumpe za rash-

▶

ladno sredstvo, odmah ga zatvorite. Odmah uklonite rashladno sredstvo koje dospije u unutrašnjost uređaja ili iz-

▶

van uređaja.

Pritisnite priključak Push-in na pumpi za rashladno sredstvo prema nazad i istovremeno izvucite crijevo za rashladno sredstvo iz pumpe za rashladno sredstvo

Ispuštanje rashladnog sredstva

Umetnite crijevo za rashladno sredstvo u pumpu za rashladno sredstvo

Uklonite crijevo za rashladno sredstvo s priključka za predtok rashladnog sredstva

Pritisnite konusnu brtvu u priključku za predtok rashladnog sredstva prema nazad

OPREZ!

Opasnost u slučaju upotrebe nedopuštenih rashladnih sredstava.

Posljedica mogu biti teške materijalne štete.

Rashladni uređaj ponovno punite samo originalnim rashladnim sredstvom

▶

proizvođača – pogledajte i odjeljak Informacije o rashladnom sredstvu na stranici 22.

Gurnite prsten za zaključavanje prema nazad dok se konusna brtva ne vrati u svoj početni položaj i ponovno pustite prsten za zaključavanje

Provjerite jesu li su sva crijeva ispravno priključena i nepropusna

Provjerite je li rashladno sredstvo dospjelo u unutrašnjost uređaja ili izvan

njega

Moment privlačenja vijaka kućišta = 3 Nm (2,21 ft·lb)

Zamjena rashladnog sredstva (CU 1200i)

UPOZORENJE!

Opasnost zbog struje zavarivanja i uslijed nehotičnog paljenja električnog luka.

Posljedica mogu biti teške ozljede i materijalna šteta.

Odvojite uzemljenje između sustava za zavarivanje i izratka.

▶

Izvucite žičanu elektrodu iz upotrijebljenog gorionika za zavarivanje.

▶

Ovisno o sustavu, uklonite kolut za žicu ili kolut u obliku košare iz izvora stru-

▶

je ili sustava za dodavanje žice.

NAPOMENA!

Da biste izbjegli onečišćenje okoliša zbog nedopuštenog načina odlaganja rashladnog sredstva:

Rashladno sredstvo ne odlažite u kanalizaciju.

▶

Rashladno sredstvo odlažite samo u skladu s važećim nacionalnim i regional-

▶

nim odredbama.

UPOZORENJE!

Opasnost od curenja rashladnog sredstva.

Posljedice mogu biti teške ozljede i materijalna šteta.

Nakon što crijevo za rashladno sredstvo izvučete iz priključka pumpe za rash-

▶

ladno sredstvo, odmah ga zatvorite. Odmah uklonite rashladno sredstvo koje dospije u unutrašnjost uređaja ili iz-

▶

van uređaja.

Pritisnite priključak Push-in na predfiltru rashladnog sredstva prema nazad i istovremeno izvucite crijevo za rashladno sredstvo iz predfiltra za rashladno sredstvo

Ispuštanje rashladnog sredstva

Umetnite crijevo za rashladno sredstvo u predfiltar rashladnog sredstva

Uklonite crijevo za rashladno sredstvo s priključka za predtok rashladnog sredstva

Pritisnite konusnu brtvu u priključku za predtok rashladnog sredstva prema nazad

OPREZ!

Opasnost u slučaju upotrebe nedopuštenih rashladnih sredstava.

Posljedica mogu biti teške materijalne štete.

Rashladni uređaj ponovno punite samo originalnim rashladnim sredstvom

▶

proizvođača – pogledajte i odjeljak Informacije o rashladnom sredstvu na stranici 22.

Gurnite prsten za zaključavanje prema nazad dok se konusna brtva ne vrati u svoj početni položaj i ponovno pustite prsten za zaključavanje

Provjerite jesu li su sva crijeva ispravno priključena i nepropusna

Provjerite je li rashladno sredstvo dospjelo u unutrašnjost uređaja ili izvan

njega

Moment privlačenja vijaka kućišta = 3 Nm (2,21 ft·lb)

Odlaganje Otpadna električna i elektronička oprema mora se odvojeno prikupljati u skladu s

europskom direktivom i nacionalnim zakonodavstvom i reciklirati na ekološki prihvatljiv način. Rabljeni se uređaji vraćaju dobavljaču ili predaju lokalnom ovlaštenom sustavu prikupljanja i zbrinjavanja. Ispravno zbrinjavanje otpadnog uređaja potiče održivo recikliranje materijalnih resursa. Ignoriranje može imati posljedice za zdravlje/okoliš.

Ambalažni materijali

Odvojeno prikupljanje. Provjerite propise vaše zajednice. Smanjite volumen kartonskih kutija.

Tehnički podaci

Općenito Kapacitet hlađenja rashladnog uređaja ovisi o:

okolnoj temperaturi

visini isporučenog sredstva

količini protoka Q (l/min) – količina protoka Q ovisi o dužini spojnog paketa

crijeva i promjeru crijeva.

CU 800i, CU 800i /460 V

CU 800i

Mrežni napon 400 V AC

Tolerancija mrežnog napona -10 % / +10 %

Frekvencija mreže 50 / 60 Hz

Potrošnja struje 0,7 A

Kapacitet hlađenja pri Q = 1 l/min. + 25 °C (77 °F) Q = 1l / min. + 40 °C (104 °F) Q = maks. + 25 °C (77 °F) Q = maks. + 40 °C (104 °F)

Maks. visina isporučenog sredstva 35 m

(114 ft. 9,95 in.)

Maks. količina isporučenog sredstva 3,5 l/min

(0,92 gal./min [US])

Maks. tlak pumpe 4,2 bara

Pumpa Centrifugalna pumpa

Vijek trajanja pumpe oko 10.000 sati

Količina rashladnog sredstva 4,5 l

(1,19 gal. [US])

800 W 500 W

1160 W

730 W

(60,92 psi)

IP zaštita IP 23

Dimenzije d/š/v 706 / 260 / 219 mm

(27,8 / 10,24 / 8,62 in.)

Težina (bez rashladnog sredstva) 11,2 kg

(24,69 Ib.)

Nadzor protoka* (senzor)

Nadzor temperature rashladnog sredstva*

Kontrolni znak CE

* Opcija

Upozorenje preko 68 °C (154,4 °F)

Poruka o greški iznad 70 °C (158 °F)

Upozorenje pri 1 – 0,7 l/min

(0,26 – 0,18 gal./min [US])

Poruka o greški ispod 0,7 l/min

(0,18 gal./min [US])

CU 800i /460 V

Mrežni napon 460 V AC

Tolerancija mrežnog napona -10 % / +10 %

Frekvencija mreže 50 / 60 Hz

Potrošnja struje 0,35 A

Kapacitet hlađenja pri Q = 1 l/min. + 25 °C (77 °F) Q = 1 l/min. + 40 °C (104 °F) Q = maks. + 25 °C (77 °F) Q = maks. + 40 °C (104 °F)

Maks. visina isporučenog sredstva 45 m

(147 ft. 7,65 in.)

Maks. količina isporučenog sredstva 2 l/min

(0,53 gal./min [US])

Maks. tlak pumpe 5 bara

Pumpa Pumpa s lopaticama

Vijek trajanja pumpe oko 10.000 sati

Količina rashladnog sredstva 4,5 l

(1,19 gal. [US])

800 W 500 W

1160 W

730 W

(72,52 psi)

IP zaštita IP 23

Dimenzije d/š/v 706 / 260 / 219 mm

(27,8 / 10,24 / 8,62 in.)

Težina (bez rashladnog sredstva) 13,9 kg

(30,64 Ib.)

Nadzor protoka* (senzor)

Nadzor temperature rashladnog sredstva*

Kontrolni znak CE, CSA

* Opcija

Upozorenje preko 68 °C (154,4 °F)

Poruka o greški iznad 70 °C (158 °F)

Upozorenje pri 1 – 0,7 l/min

(0,26 – 0,18 gal./min [US])

Poruka o greški ispod 0,7 l/min

(0,18 gal./min [US])

CU 800i Pro Ako se izvor struje TPS 270i C pokreće s rashladnim uređajem CU 800i Pro,

rashladnom uređaju ne stoji maksimalna snaga pumpe na raspolaganju.

CU 800i Pro

Napon napajanja 24 V DC

Potrošnja struje 4,4 A

Kapacitet hlađenja pri Q = 1 l/min. + 25 °C (77 °F) Q = 1l / min. + 40 °C (104 °F) Q = maks. + 25 °C (77 °F) Q = maks. + 40 °C (104 °F)

Maks. visina isporučenog sredstva 35 m

(114 ft. 9,95 in.)

Maks. količina isporučenog sredstva 3,5 l/min

(0,92 gal./min [US])

Maks. tlak pumpe 4 bara

Pumpa Centrifugalna pumpa

Vijek trajanja pumpe do 20 000 sati

Količina rashladnog sredstva 4,5 l

(1,19 gal. [US])

850 W

510 W

1200 W

750 W

(58,02 psi)

IP zaštita IP 23

Dimenzije d/š/v 706 / 260 / 219 mm

(27,8 / 10,24 / 8,62 in.)

Težina (bez rashladnog sredstva) 9,4 kg

(20,72 Ib.)

Nadzor protoka* (senzor)

Nadzor temperature rashladnog sredstva*

Kontrolni znak CE, CSA

* Opcija

Upozorenje preko 68 °C (154,4 °F)

Poruka o greški iznad 70 °C (158 °F)

Upozorenje pri 1 – 0,7 l/min

(0,26 – 0,18 gal./min [US])

Poruka o greški ispod 0,7 l/min

(0,18 gal./min [US])

CU 1100i, CU 1100i /460 V

CU 1100i

Mrežni napon 400 V AC

Tolerancija mrežnog napona -10 % / +10 %

Frekvencija mreže 50 / 60 Hz

Potrošnja struje 0,7 A

Kapacitet hlađenja pri Q = 1 l/min. + 25 °C (77 °F) Q = 1l / min. + 40 °C (104 °F) Q = maks. + 25 °C (77 °F) Q = maks. + 40 °C (104 °F)

Maks. visina isporučenog sredstva 35 m

(114 ft. 9,95 in.)

Maks. količina isporučenog sredstva 3,5 l/min

(0,92 gal./min [US])

Maks. tlak pumpe 4,2 bara

Pumpa Centrifugalna pumpa

Vijek trajanja pumpe oko 10.000 sati

Količina rashladnog sredstva 6 l

(1,59 gal. [US])

1100 W

800 W 1500 W 1100 W

(60,92 psi)

IP zaštita IP 23

Dimenzije d/š/v 710 / 300 / 230 mm

(27,95 / 11,81 / 9,06 in.)

Težina (bez rashladnog sredstva) 13,6 kg

(29,98 Ib.)

Nadzor protoka (senzor)

Nadzor temperature rashladnog sredstva

Senzor razine* (funkcije ovise o opcijama koje su dodatno ugrađene u uređaj)

Kontrolni znak CE

* Opcija

Upozorenje preko 68 °C (154,4 °F)

Poruka o greški iznad 70 °C (158 °F)

Upozorenje pri 1 – 0,7 l/min

(0,26 – 0,18 gal./min [US])

Poruka o greški ispod 0,7 l/min

(0,18 gal./min [US])

Upozorenje ili poruka o greški

CU 1100i /460 V

Mrežni napon 460 V AC

Tolerancija mrežnog napona -10 % / +10 %

Frekvencija mreže 50 / 60 Hz

Potrošnja struje 0,35 A

Kapacitet hlađenja pri Q = 1 l/min + 25 °C (77 °F) Q = 1 l/min + 40 °C (104 °F) Q = maks. + 25 °C (77 °F) Q = maks. + 40 °C (104 °F)

Maks. visina isporučenog sredstva 45 m

147 ft. 7,65 in.

Maks. količina isporučenog sredstva 2 l/min

0,53 gal./min [US]

Maks. tlak pumpe 5 bara

Pumpa Pumpa s lopaticama

Vijek trajanja pumpe oko 10.000 sati

Količina rashladnog sredstva 6 l

1100 W

800 W 1500 W 1100 W

72,52 psi

1,59 gal. [US]

IP zaštita IP 23

Dimenzije d/š/v 710/300/230 mm

27,95/11,81/9,06 in.

Težina (bez rashladnog sredstva) 16,3 kg

35,94 lb.

Nadzor protoka (senzor)

Nadzor temperature rashladnog sredstva

Senzor razine* (funkcije ovise o opcijama koje su dodatno ugrađene u uređaj)

Kontrolni znak CE, CSA

* Opcija

Upozorenje pri 1 - 0,7 l/min (0,26 –

0,18 gal./min [US]),

Poruka o greški 0,7 l/min (0,18

gal./min [US])

Upozorenje iznad 68 °C (154,4 °F),

poruka o greški iznad 70 °C (158 °F)

Upozorenje ili poruka o greški

CU 1100i /MV, CU 1100i /MV RVP

CU 1100i /MV

Mrežni napon 200 – 230 V AC / 400 – 460 V AC

Tolerancija mrežnog napona -10 % / +10 %

Frekvencija mreže 50 / 60 Hz

Potrošnja struje 1,4 A / 0,7 A

Kapacitet hlađenja pri Q = 1 l/min. + 25 °C (77 °F) Q = 1l / min. + 40 °C (104 °F) Q = maks. + 25 °C (77 °F) Q = maks. + 40 °C (104 °F)

Maks. visina isporučenog sredstva 35 m

(114 ft. 9,95 in.)

Maks. količina isporučenog sredstva 3,5 l/min

(0,92 gal./min [US])

Maks. tlak pumpe 4,2 bara

Pumpa Centrifugalna pumpa

Vijek trajanja pumpe oko 10.000 sati

Količina rashladnog sredstva 6 l

(1,59 gal. [US])

1100 W

800 W 1500 W 1100 W

(60,92 psi)

IP zaštita IP 23

Dimenzije d/š/v 710 / 300 / 230 mm

(27,95 / 11,81 / 9,06 in.)

Težina (bez rashladnog sredstva) 16,5 kg

(36,38 Ib.)

Nadzor protoka (senzor)

Nadzor temperature rashladnog sredstva

Senzor razine* (funkcije ovise o opcijama koje su dodatno ugrađene u uređaj)

Kontrolni znak CE, CSA

* Opcija

Upozorenje preko 68 °C (154,4 °F)

Poruka o greški iznad 70 °C (158 °F)

Upozorenje pri 1 – 0,7 l/min

(0,26 – 0,18 gal./min [US])

Poruka o greški ispod 0,7 l/min

(0,18 gal./min [US])

Upozorenje ili poruka o greški

CU 1100i /MV RVP

Mrežni napon 200 – 230 V AC / 400 – 460 V AC

Tolerancija mrežnog napona -10 % / +10 %

Frekvencija mreže 50 / 60 Hz

Potrošnja struje 0,8 A / 0,35 A

Kapacitet hlađenja pri Q = 1 l/min + 25 °C (77 °F) Q = 1 l/min + 40 °C (104 °F) Q = maks. + 25 °C (77 °F) Q = maks. + 40 °C (104 °F)

Maks. visina isporučenog sredstva 45 m

147 ft. 7,65 in.

Maks. količina isporučenog sredstva 2 l/min

0,53 gal./min [US]

Maks. tlak pumpe 5 bara

Pumpa Pumpa s lopaticama

Vijek trajanja pumpe oko 10.000 sati

Količina rashladnog sredstva 6 l

1100 W

800 W 1500 W 1100 W

72,52 psi

1,59 gal. [US]

IP zaštita IP 23

Dimenzije d/š/v 710/300/230 mm

27,95/11,81/9,06 in.

Težina (bez rashladnog sredstva) 16,5 kg

39,68 Ib.

Nadzor protoka (senzor)

Nadzor temperature rashladnog sredstva

Senzor razine* (funkcije ovise o opcijama koje su dodatno ugrađene u uređaj)

Kontrolni znak CE, CSA

* Opcija

Upozorenje pri 1 - 0,7 l/min (0,26 –

0,18 gal./min [US]),

Poruka o greški 0,7 l/min (0,18

gal./min [US])

Upozorenje iznad 68 °C (154,4 °F),

poruka o greški iznad 70 °C (158 °F)

Upozorenje ili poruka o greški

CU 1200i Pro /MC

Napon napajanja 24 V DC

Potrošnja struje 2,1 A

Kapacitet hlađenja pri Q = 1 l/min. + 25 °C (77 °F) Q = 1l / min. + 40 °C (104 °F) Q = maks. + 25 °C (77 °F) Q = maks. + 40 °C (104 °F)

Maks. visina isporučenog sredstva 50 m

(164 ft. 0,5 in.)

Maks. količina isporučenog sredstva 1,8 l/min

(0,47 gal./min [US])

Maks. tlak pumpe 5 bara

Pumpa Zupčasta pumpa

Vijek trajanja pumpe do 20 000 sati

Količina rashladnog sredstva 6 l

(1,59 gal. [US])

IP zaštita IP 23

1200 W

800 W 1400 W 1100 W

(72,51 psi

Dimenzije d/š/v 710 / 300 / 230 mm

(27,95 / 11,81 / 9,06 in.)

Težina (bez rashladnog sredstva) 12 kg

(26,46 Ib.)

Nadzor protoka (senzor)

Nadzor temperature rashladnog sredstva

Senzor razine* (funkcije ovise o opcijama koje su dodatno ugrađene u uređaj)

Kontrolni znak CE, CSA

* Opcija

Upozorenje preko 68 °C (154,4 °F)

Poruka o greški iznad 70 °C (158 °F)

Upozorenje pri 1 – 0,7 l/min

(0,26 – 0,18 gal./min [US])

Poruka o greški ispod 0,7 l/min

(0,18 gal./min [US])

Upozorenje ili poruka o greški

CU 1400i Pro /MC

Ako se izvor struje TPS 320i C pokreće s rashladnim uređajem CU 1400i Pro /MC, rashladnom uređaju ne stoji maksimalna snaga pumpe na raspolaganju.

CU 1400i Pro /MC

Napon napajanja 24 V DC

Potrošnja struje 4,4 A

Kapacitet hlađenja pri Q = 1 l/min. + 25 °C (77 °F) Q = 1l / min. + 40 °C (104 °F) Q = maks. + 25 °C (77 °F) Q = maks. + 40 °C (104 °F)

Maks. visina isporučenog sredstva 45 m

(147 ft. 7,65 in.)

Maks. količina isporučenog sredstva 3 l/min

(0,79 gal./min [US])

1400 W

900 W 1700 W 1250 W

Maks. tlak pumpe pri 4750 okr./min (4750 okr./min)

Pumpa Centrifugalna pumpa

Vijek trajanja pumpe do 30.000 sati

Količina rashladnog sredstva 6 l

(1,59 gal. [US])

IP zaštita IP 23

Dimenzije d/š/v 710 / 300 / 230 mm

(27,95 / 11,81 / 9,06 in.)

Težina (bez rashladnog sredstva) 12 kg

Nadzor protoka (senzor)

Nadzor temperature rashladnog sredstva

Senzor razine (funkcije ovise o opcijama koje su dodatno ugrađene u uređaj)

Upozorenje preko 68 °C (154,4 °F)

Poruka o greški iznad 70 °C (158 °F)

Upozorenje pri 1 – 0,7 l/min

(0,26 – 0,18 gal./min [US])

Poruka o greški ispod 0,7 l/min

(0,18 gal./min [US])

Upozorenje ili poruka o greški

4 bara

(58,02 psi)

(26,46 lb.)

Kontrolni znak CE, CSA

Fronius CU 800i, CU 1100i, CU 1200i, CU 1400 Operating Instruction [HR]

Specifications and Main Features

Frequently Asked Questions

User Manual
