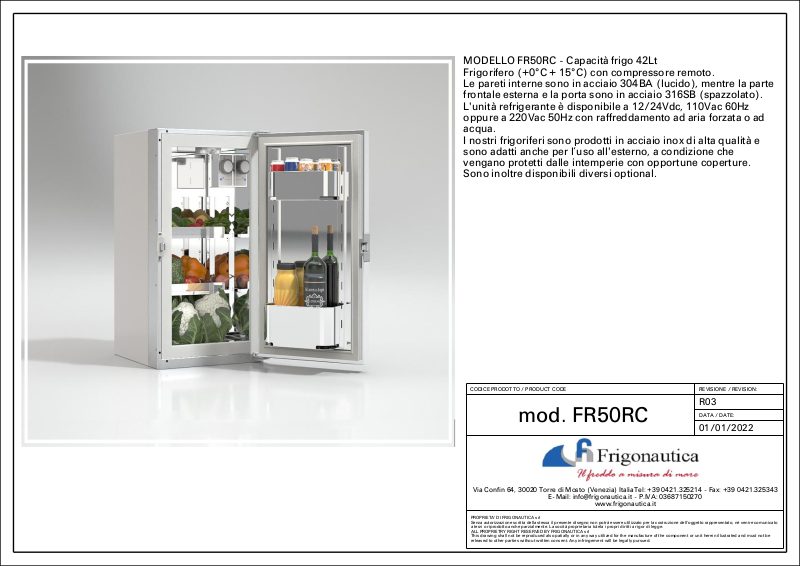

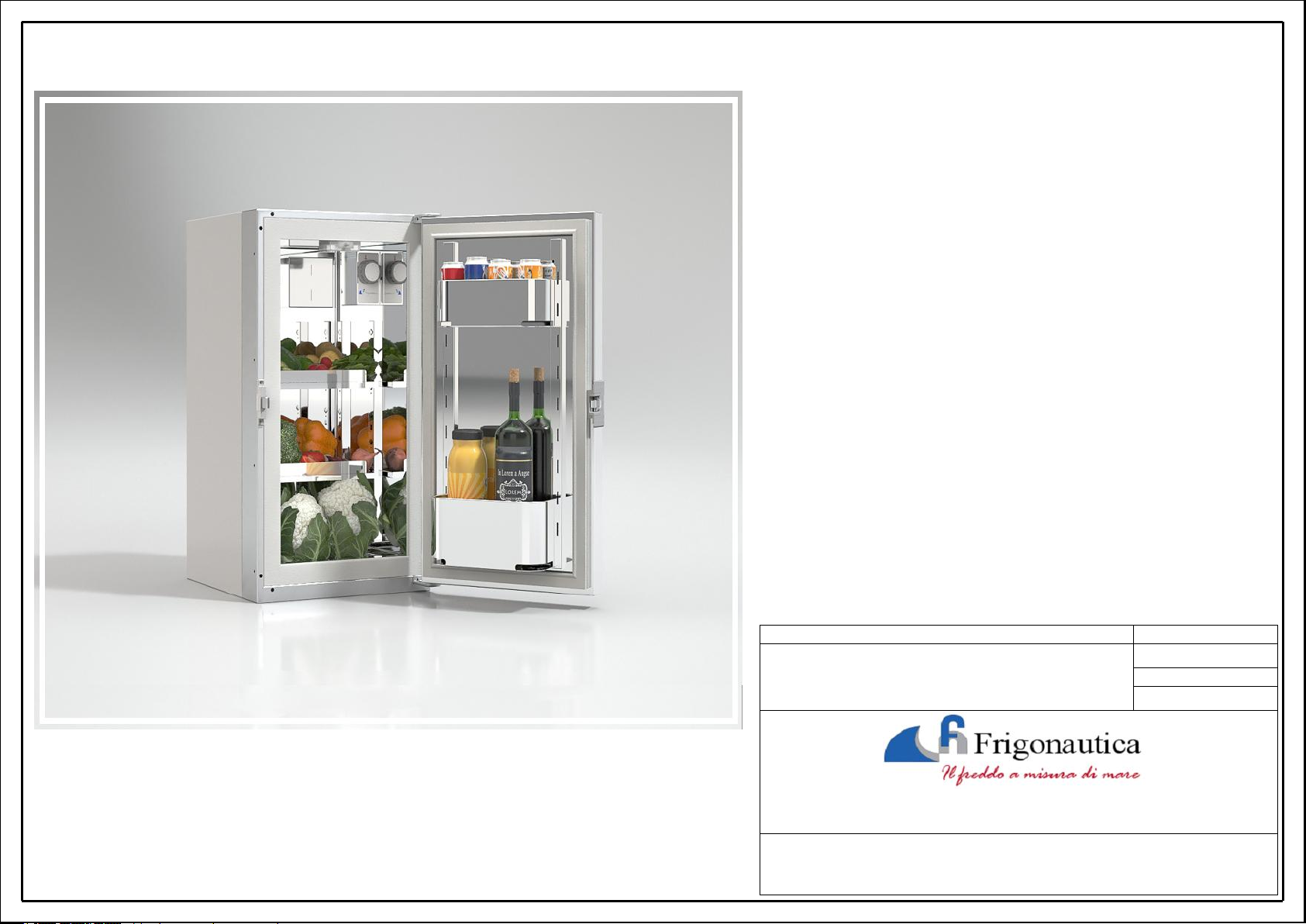

MODELLO FR50RC - Capacità frigo 42Lt
Frigorifero (+0°C + 15°C) con compressore remoto.
Le pareti interne sono in acciaio 304BA (lucido), mentre la parte
frontale esterna e la porta sono in acciaio 316SB (spazzolato).
L'unità refrigerante è disponibile a 12/24Vdc, 110Vac 60Hz
oppure a 220Vac 50Hz con raffreddamento ad aria forzata o ad
acqua.
I nostri frigoriferi sono prodotti in acciaio inox di alta qualità e
sono adatti anche per l’uso all'esterno, a condizione che
vengano protetti dalle intemperie con opportune coperture.
Sono inoltre disponibili diversi optional.
CODICE PRODOTTO / PRODUCT CODE REVISIONE / REVISION:
R03
mod. FR50RC
DATA / DATE:
01/01/2022
Via Confin 64, 30020 Torre di Mosto (Venezia) ItaliaTel: +39 0421.325214 - Fax: +39 0421.325343
PROPRIETA' DI FRIGONAUTICA srl
Senza autorizzazione scritta della stessa il presente disegno non potrà essere utilizzato per la costruzione dell’oggetto rappresentato, nè venire comunicato
a terzi o riprodotto anche parzialmente. La socità proprietaria tutela i propri diritti a rigor di legge.
ALL PROPRIETRY RIGHT RESERVED BY FRIGONAUTICA srl
This drawing shall not be reproduced also patially or in any way utilized for the manufacture of the component or unit herein illustrated and must not be
released to other parties without written consent. Any infringement will be legally pursued.
E-Mail: [email protected] - P.IVA: 03687150270
www.frigonautica.it
Page 2
SPECIFICHE
610
620
PIEDINI
350
260
462
402
30 30
CARATTERISTICHE ARMADIO FR50RC
- L350xP462xH610 [mm] Capacità vano frigo 42 Lt;
- Range di temperatura frigo da 0°C a +15°C;
TUBAZIONI
GAS L.2,5m
SCARICO
CONDENSA
304
45
4545
4545
- Esterno in lamiera zincata plastificata;
- Pareti interne in acciaio inox 304BA (Lucide);
- Parte frontale e porta in acciaio inox 316SB (Spazzolate);
- Predisposizione per apertura porta sia a destra che a sinistra;
- Isolamento in poliuretano espanso spessore 45mm;
- Peso 18kg (escluso motore);
- Scarico condensa interno convogliato all’esterno tramite
raccordo da ¼;
- N. 02 ripiani regolabili in acciaio inox regolabili in altezza;
- N. 02 Portabottiglie in acciaio inox;
- Espansione del gas tramite tubo capillare;
- Termostato meccanico per la regolazione della temperatura;
- Compressore esterno (lunghezza tubo 2,5m);
- Luce interna a led con comando apriporta;
- In caso di uso esterno non esporre il frigorifero direttamente
agli agenti atmosferici, ma proteggerlo adeguatamente con
delle apposite coperture.
CODICE PRODOTTO / PRODUCT CODE REVISIONE / REVISION:
R03
mod. FR50RC
DATA / DATE:
01/01/2022
520
Via Confin 64, 30020 Torre di Mosto (Venezia) ItaliaTel: +39 0421.325214 - Fax: +39 0421.325343
PROPRIETA' DI FRIGONAUTICA srl
Senza autorizzazione scritta della stessa il presente disegno non potrà essere utilizzato per la costruzione dell’oggetto rappresentato, nè venire comunicato
a terzi o riprodotto anche parzialmente. La socità proprietaria tutela i propri diritti a rigor di legge.
ALL PROPRIETRY RIGHT RESERVED BY FRIGONAUTICA srl
This drawing shall not be reproduced also patially or in any way utilized for the manufacture of the component or unit herein illustrated and must not be
released to other parties without written consent. Any infringement will be legally pursued.
E-Mail: [email protected] - P.IVA: 03687150270
www.frigonautica.it
Page 3
ACCESSORI - OPTIONAL
A
- KIT TRAINO
Dispositivo che sostituisce la chiusura nel caso
di installazione a incasso completo.
635
400
25 25
25
- KIT FISSAGGIO
Speciale bordo in acciaio inox che consente un
rapido fissaggio del mobile alla parte frontale.
402
75
VISTA - A-
PORTA
CLIENTE
CODICE PRODOTTO / PRODUCT CODE REVISIONE / REVISION:
R03
mod. FR50RC
Via Confin 64, 30020 Torre di Mosto (Venezia) ItaliaTel: +39 0421.325214 - Fax: +39 0421.325343
PROPRIETA' DI FRIGONAUTICA srl
Senza autorizzazione scritta della stessa il presente disegno non potrà essere utilizzato per la costruzione dell’oggetto rappresentato, nè venire comunicato
a terzi o riprodotto anche parzialmente. La socità proprietaria tutela i propri diritti a rigor di legge.
ALL PROPRIETRY RIGHT RESERVED BY FRIGONAUTICA srl
This drawing shall not be reproduced also patially or in any way utilized for the manufacture of the component or unit herein illustrated and must not be
released to other parties without written consent. Any infringement will be legally pursued.
E-Mail: [email protected] - P.IVA: 03687150270
www.frigonautica.it
DATA / DATE:
01/01/2022
Page 4
ACCESSORI - OPTIONAL
PEDANA DI APPOGGIO
- PEDANA DI APPOGGIO
Speciale pedana in acciao inox, evita che i cibi appoggiati sul
fondo si bagnino a causa della condensa.
CODICE PRODOTTO / PRODUCT CODE REVISIONE / REVISION:
R03
mod. FR50RC
DATA / DATE:
01/01/2022
Via Confin 64, 30020 Torre di Mosto (Venezia) ItaliaTel: +39 0421.325214 - Fax: +39 0421.325343
PROPRIETA' DI FRIGONAUTICA srl
Senza autorizzazione scritta della stessa il presente disegno non potrà essere utilizzato per la costruzione dell’oggetto rappresentato, nè venire comunicato
a terzi o riprodotto anche parzialmente. La socità proprietaria tutela i propri diritti a rigor di legge.
ALL PROPRIETRY RIGHT RESERVED BY FRIGONAUTICA srl
This drawing shall not be reproduced also patially or in any way utilized for the manufacture of the component or unit herein illustrated and must not be
released to other parties without written consent. Any infringement will be legally pursued.
E-Mail: [email protected] - P.IVA: 03687150270
www.frigonautica.it
Page 5
ACCESSORI - OPTIONAL
- TERMOSTATO ELETTRONICO REMOTO
Per tenere sotto controllo la temperatura interna, ed avere indicazione
in tempo reale sul funzionamento del frigorifero.
- GIUNTI RAPIDI
Speciali giunti che consentono di separare l’unità refrigerante dal
mobile senza perdere la carica di gas. Comodo durante l’installazione,
dato che non richiede l’intervento di un tecnico specializzato.
- ALIMENTATORI SWITCHING
Alimentatore switching compatto e potente.
Dimensioni: L120 x P270 x H50 [mm] - 1,1Kg
Modello Input
RA15-110V
12Vdc
RA15-110V
24Vdc
RA15-220V
12Vdc
RA15-220V
24Vdc
CODICE PRODOTTO / PRODUCT CODE REVISIONE / REVISION:
110Vac 168W 12Vdc 14A
110Vac 168W 24Vdc 7A
220Vac 168W 12Vdc 14A
220Vac 168W 24Vdc 7A
Potenza
Assorbita
mod. FR50RC
Tensione di uscita
R03
DATA / DATE:
01/01/2022
Via Confin 64, 30020 Torre di Mosto (Venezia) ItaliaTel: +39 0421.325214 - Fax: +39 0421.325343
PROPRIETA' DI FRIGONAUTICA srl
Senza autorizzazione scritta della stessa il presente disegno non potrà essere utilizzato per la costruzione dell’oggetto rappresentato, nè venire comunicato
a terzi o riprodotto anche parzialmente. La socità proprietaria tutela i propri diritti a rigor di legge.
ALL PROPRIETRY RIGHT RESERVED BY FRIGONAUTICA srl
This drawing shall not be reproduced also patially or in any way utilized for the manufacture of the component or unit herein illustrated and must not be
released to other parties without written consent. Any infringement will be legally pursued.
E-Mail: [email protected] - P.IVA: 03687150270
www.frigonautica.it
Page 6
IMPIANTI ERMETICI
- RAFFREDDAMENTO AD ARIA FORZATA
UNITA'
EV80
151
- RAFFREDDAMENTO AD ACQUA DI MARE
UNITA'
EAF80
188288 248
151
INGRESSO ACQUA
222
I gruppi refrigeranti possono essere con raffreddamento ad aria
forzata tramite ventilatore assiale, oppure raffreddamento ad acqua
di mare mediante pompa di circolazione.
La posizione dell’unità refrigerante deve essere ben ventilata e deve
consentire un adeguato passaggio d’aria. Il funzionamento
dell'impianto è garantito se viene assicurato un passaggio d'aria di
almeno 100m³/h al compressore. Si consigliano prese d'aria di almeno
400cm² in aspirazione e 400cm² per l'uscita dell'aria calda.
I voltaggi disponibili sono 12/24Vdc - 220Vac 50Hz - 110Vac 60Hz.
CODICE PRODOTTO / PRODUCT CODE REVISIONE / REVISION:
R03
mod. FR50RC
Via Confin 64, 30020 Torre di Mosto (Venezia) ItaliaTel: +39 0421.325214 - Fax: +39 0421.325343
PROPRIETA' DI FRIGONAUTICA srl
Senza autorizzazione scritta della stessa il presente disegno non potrà essere utilizzato per la costruzione dell’oggetto rappresentato, nè venire comunicato
a terzi o riprodotto anche parzialmente. La socità proprietaria tutela i propri diritti a rigor di legge.
ALL PROPRIETRY RIGHT RESERVED BY FRIGONAUTICA srl
This drawing shall not be reproduced also patially or in any way utilized for the manufacture of the component or unit herein illustrated and must not be
released to other parties without written consent. Any infringement will be legally pursued.
E-Mail: [email protected] - P.IVA: 03687150270
www.frigonautica.it
DATA / DATE:
01/01/2022
