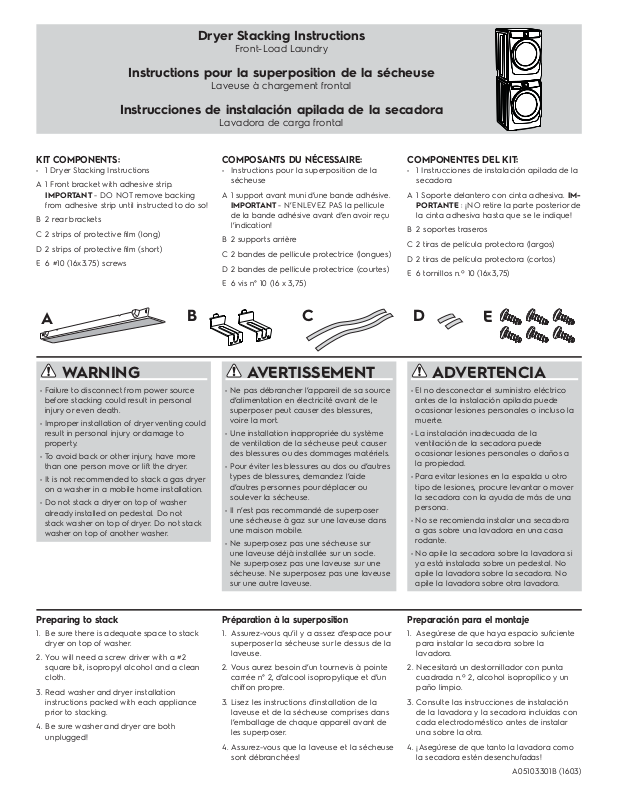

Dryer Stacking Instructions
Front-Load Laundry
Instructions pour la superposition de la sécheuse
Laveuse à chargement frontal
Instrucciones de instalación apilada de la secadora
Lavadora de carga frontal
KIT COMPONENTS:
• 1 Dryer Stacking Instructions
A 1 Front bracket with adhesive strip.
IMPORTANT - DO NOT remove backing
from adhesive strip until instructed to do so!
B 2 rear brackets
C 2 strips of protective fi lm (long)
D 2 strips of protective fi lm (short)
E 6 #10 (16x3.75) screws
A
WARNING
• Failure to disconnect from power source
before stacking could result in personal
injury or even death.
• Improper installation of dryer venting could
result in personal injury or damage to
property.
• To avoid back or other injury, have more
than one person move or lift the dryer.
• It is not recommended to stack a gas dryer
on a washer in a mobile home installation.
• Do not stack a dryer on top of washer
already installed on pedestal. Do not
stack washer on top of dryer. Do not stack
washer on top of another washer.
COMPOSANTS DU NÉCESSAIRE:
• Instructions pour la superposition de la
sécheuse
A 1 support avant muni d’une bande adhésive.
IMPORTANT - N’ENLEVEZ PAS la pellicule
de la bande adhésive avant d’en avoir reçu
l’indication!
B 2 supports arrière
C 2 bandes de pellicule protectrice (longues)
D 2 bandes de pellicule protectrice (courtes)
E 6 vis n° 10 (16 x 3,75)
C
AVERTISSEMENT
• Ne pas débrancher l’appareil de sa source
d’alimentation en électricité avant de le
superposer peut causer des blessures,
voire la mort.
• Une installation inappropriée du système
de ventilation de la sécheuse peut causer
des blessures ou des dommages matériels.
• Pour éviter les blessures au dos ou d’autres
types de blessures, demandez l’aide
d’autres personnes pour déplacer ou
soulever la sécheuse.
• Il n’est pas recommandé de superposer
une sécheuse à gaz sur une laveuse dans
une maison mobile.
• Ne superposez pas une sécheuse sur
une laveuse déjà installée sur un socle.
Ne superposez pas une laveuse sur une
sécheuse. Ne superposez pas une laveuse
sur une autre laveuse.
COMPONENTES DEL KIT:
• 1 Instrucciones de instalación apilada de la
secadora
A 1 Soporte delantero con cinta adhesiva. IM-
PORTANTE : ¡NO retire la parte posterior de
la cinta adhesiva hasta que se le indique!
B 2 soportes traseros
C 2 tiras de película protectora (largos)
D 2 tiras de película protectora (cortos)
E 6 tornillos n.º 10 (16x3,75)
DB
E
ADVERTENCIA
• El no desconectar el suministro eléctrico
antes de la instalación apilada puede
ocasionar lesiones personales o incluso la
muerte.
• La instalación inadecuada de la
ventilación de la secadora puede
ocasionar lesiones personales o daños a
la propiedad.
• Para evitar lesiones en la espalda u otro
tipo de lesiones, procure levantar o mover
la secadora con la ayuda de más de una
persona.
• No se recomienda instalar una secadora
a gas sobre una lavadora en una casa
rodante.
• No apile la secadora sobre la lavadora si
ya está instalada sobre un pedestal. No
apile la lavadora sobre la secadora. No
apile la lavadora sobre otra lavadora.
Preparing to stack
1. Be sure there is adequate space to stack
dryer on top of washer.
2. You will need a screw driver with a #2
square bit, isopropyl alcohol and a clean
cloth.
3. Read washer and dryer installation
instructions packed with each appliance
prior to stacking.
4. Be sure washer and dryer are both
unplugged!
Préparation à la superposition
1. Assurez-vous qu’il y a assez d’espace pour
superposer la sécheuse sur le dessus de la
laveuse.
2. Vous aurez besoin d’un tournevis à pointe
carrée n° 2, d’alcool isopropylique et d’un
chiff on propre.
3. Lisez les instructions d’installation de la
laveuse et de la sécheuse comprises dans
l’emballage de chaque appareil avant de
les superposer.
4. Assurez-vous que la laveuse et la sécheuse
sont débranchées!
Preparación para el montaje
1. Asegúrese de que haya espacio sufi ciente
para instalar la secadora sobre la
lavadora.
2. Necesitará un destornillador con punta
cuadrada n.º 2, alcohol isopropílico y un
paño limpio.
3. Consulte las instrucciones de instalación
de la lavadora y la secadora incluidas con
cada electrodoméstico antes de instalar
una sobre la otra.
4. ¡Asegúrese de que tanto la lavadora como
la secadora estén desenchufadas!
A05103301B (1603)
ENGLISH
A) Preparing dryer for stacking B) Preparing washer for stacking
1. If already installed, disconnect dryer from electrical and gas
connections and exhaust venting. On models with Steam Option,
disconnect water supply to dryer.
2. Protect fl oor with cardboard or other covering and carefully tip dryer
onto its back.
Prepare top surface of washer
1. Wipe front portion of top with isopropyl alcohol and a clean cloth.
CAUTION
To avoid back or other injury, have more than one person move or
lift the dryer.
REMOVE (x4)
EXCESSIVE WEIGHT HAZARD
2. Carefully remove backing from clear self-adhesive strips. Apply long
strips to each side edge of the washer top.
3. Apply the short strips just inside the long strips at the back.
3. Remove adjustable leveling legs and save for future use.
4. Attach front stacking bracket to dryer front with 2 #10 screws.
IMPORTANT
DO NOT REMOVE BACKING FROM ADHESIVE STRIP YET!
LONG (x2)
SHORT (x2)
IMPORTANT
If this is a new installation, washer should now be moved to within
4 feet of its fi nal location. Refer to INSTALLATION INSTRUCTIONS,
including connections and leveling, before continuing.
IMPORTANT
DO NOT REMOVE ANY EXISTING SCREWS FROM FRONT PANEL!
5. Carefully return dryer to upright position.
C) Stacking dryer D) Connecting dryer
1. When washer is within 4 feet of its fi nal installation site, electrical and
water connections have been completed, and washer is level, have
two or more people lift the dryer onto the washer.
2. Center dryer left-to-right and align the seam between the dryer front panel
and side panel to the seam of the washer front panel and side panel.
3. Insert tab of rear bracket into slot toward base of dryer.
4. Pivot rear bracket downward to align with holes in washer top panel.
IMPORTANT
Refer now to dryer INSTALLATION INSTRUCTIONS including
connections and venting.
WARNING
Improper installation of dryer venting could result in personal injury
or damage to property.
3
Removing stacked dryer
2
4
1. Disconnect dryer from electrical and gas connections and
exhaust venting. On models with Steam Option, disconnect
water supply to dryer.
2. Disconnect washer from electrical source.
3. With #2 square bit screw driver, remove the 2 front bracket
screws and 4 rear bracket screws and save for reinstallation.
FIRE HAZARD
5. Attach each rear bracket to washer top panel with 2 #10 screws
supplied with stacking kit.
IMPORTANT
To ensure the dryer is centered on the washer, both bracket tabs
should be fl ush to dyer back panel and inner edge of the slot after
tightening all bracket screws. Adjust dryer position if necessary. Do
this before affi xing front bracket adhesive.
fl ush
6. Lift front of dryer and remove backing from adhesive strip on front
bracket.
7. Gently lower dryer to adhere front bracket to washer top. Align dryer
side panel to washer side panel as you lower dryer.
CAUTION
EXCESSIVE WEIGHT HAZARD
To avoid back or other injury, have more than one person move
or lift the dryer.
4. Have two or more people lift the dryer off the washer and
gently place it on the fl oor.
NOTE
If laundry appliances must be moved, front mounting bracket
may remain attached to the washer top until the dryer is
restacked. To permanently unstack the units and remove the
front bracket, use a 24” piece of monofi lament (fi shing) line to
carefully saw back and forth under the adhesive strip. Remove
residue with a general adhesive remover.
FRANÇAIS
A) Préparation de la sécheuse pour la superposition B) Préparation de la laveuse pour la superposition
1. Si la sécheuse est déjà installée, débranchez les raccordements
de l’alimentation en électricité et en gaz, ainsi que le conduit
d’évacuation. Pour les modèles munis de l’option vapeur,
débranchez l’alimentation en eau de la sécheuse.
2. Protégez d’abord le plancher à l’aide d’un carton ou d’un autre
matériau de protection, puis couchez délicatement la sécheuse sur
le dos.
Préparation du dessus de la laveuse
1. Nettoyez la partie avant du dessus de l’appareil à l’aide d’alcool
isopropylique et d’un chiff on propre.
ATTENTION
Pour éviter les blessures au dos ou d’autres types de blessures,
demandez l’aide d’autres personnes pour déplacer ou soulever la
sécheuse.
RETIRER (x4)
DANGER DE POIDS EXCESSIF
2. Retirez délicatement la pellicule des bandes autocollantes
transparentes. Appliquez de longues bandes sur chaque bord latéral
du dessus de la laveuse.
3. Appliquer les bandes courtes à côté des longues bandes à l’arrière.
3. Retirez les pieds de mise à niveau réglables et conservez-les pour
un usage ultérieur.
4. Fixez le support de superposition avant sur l’avant de la sécheuse
au moyen de deux vis n° 10.
LONGUES (x2)
COURTES (x2)
IMPORTANT
S’il s’agit d’une nouvelle installation, la laveuse doit maintenant
être déplacée à moins de 1,2 m (4 pi) de son emplacement fi nal.
Reportez-vous aux INSTRUCTIONS D’INSTALLATION comprenant
les renseignements sur les raccordements et la mise à niveau avant
de poursuivre l’installation.
IMPORTANT
N’ENLEVEZ PAS LA PELLICULE ROUGE DE LA BANDE ADHÉSIVE
TOUT DE SUITE!
IMPORTANT
N’ENLEVEZ AUCUNE VIS SE TROUVANT DÉJÀ SUR LE PANNEAU
AVANT!
5. Remettez délicatement la sécheuse en position verticale.
C) Superposition de la sécheuse D) Raccordement de la sécheuse
1. Lorsque la laveuse se trouve à moins de 1,2 m (4 pi) de son emplacement
fi nal, que les raccordements pour l’alimentation en électricité et en eau
ont été faits et que la laveuse est de niveau, soulevez la sécheuse à
deux ou à plusieurs personnes et placez-la sur le dessus de la laveuse.
2. Centrez la sécheuse à droite et aligner le joint entre le panneau avant de
la sécheuse et le panneau latéral à la couture du panneau rondelle avant
et le panneau latéral.
3. Insérez la languette du support arrière dans la fente vers la base de
la sécheuse.
4. Faites pivoter le support arrière vers le bas pour aligner les trous
dans le panneau supérieur rondelle.
IMPORTANT
Reportez-vous maintenant aux INSTRUCTIONS D’INSTALLATION de
la sécheuse comprenant les renseignements sur les raccordements
et la ventilation.
AVERTISSEMENT
RISQUE D’INCENDIE
Une installation inappropriée du système de ventilation de la
sécheuse peut causer des blessures ou des dommages matériels.
Retrait de la sécheuse superposée
3
2
4
5. Fixez chaque support arrière à la rondelle panneau supérieur avec
2 vis # 10 fournies avec empilage kit.
IMPORTANT
Pour assurer la sécheuse est centrée sur la rondelle, les deux
pattes de support doivent affl eurer au bord intérieur de la fente de
la sécheuse après avoir serré toutes les vis du support. Ajustez la
position de sécheuse, si nécessaire. Pour ce faire, avant de fi xer
l’adhésif de support avant.
toucher
1. Débranchez les raccordements de l’alimentation en électricité
et en gaz, ainsi que le conduit d’évacuation de la sécheuse.
Pour les modèles munis de l’option Vapeur, débranchez
l’alimentation en eau de la sécheuse.
2. Débranchez la laveuse de sa source d’alimentation en électricité.
3. Au moyen d’un tournevis à pointe carrée n° 2, retirez les
deux vis du support avant et quatre vis du support arrière et
conservez-les en vue d’une réinstallation.
ATTENTION
DANGER DE POIDS EXCESSIF
Pour éviter les blessures au dos ou d’autres types de blessures,
demandez l’aide d’autres personnes pour déplacer ou soulever
la sécheuse.
6. Soulevez l’avant de la sécheuse et retirez la pellicule de la bande
adhésive du support avant.
7. Abaissez doucement la sécheuse pour faire adhérer le support
avant sur le dessus de la laveuse. Abaissez la sécheuse en alignant
le panneau latéral de cette dernière avec le panneau latéral de la
laveuse.
4. À deux ou à plusieurs, soulevez la sécheuse de la laveuse et
posez-la délicatement sur le plancher.
REMARQUE
Si les appareils de lessive doivent être déplacés, les supports de
montage avant et arrière peuvent demeurer sur le dessus de la
laveuse jusqu’à ce que la sécheuse soit superposée à nouveau.
Pour démonter l’installation superposée de façon permanente
et retirer le support avant, utilisez un monofi lament (de pêche)
de 61 cm (24 po) de long pour scier délicatement dans un
mouvement de va-et-vient sous la bande adhésive. Enlevez les
résidus au moyen d’un dissolvant général pour adhésifs.
ESPAÑOL
A) Preparación de la secadora para su instalación apilada B) Preparación de la lavadora para la instalación apilada
1. Si la secadora ya se encuentra instalada, desconéctela de
las conexiones eléctricas y de gas, así como del conducto de
ventilación. En los modelos con opción de secado al vapor,
desconecte el suministro de agua a la secadora.
2. Proteja el piso con cartón o cualquier otro artículo, y acueste la
secadora cuidadosamente sobre su parte trasera.
Preparación de la superfi cie superior de la lavadora
1. Limpie la parte frontal de la superfi cie superior con alcohol
isopropílico y un paño limpio.
PRECAUCIÓN
Para evitar lesiones en la espalda u otro tipo de lesiones, procure
levantar o mover la secadora con la ayuda de más de una persona.
RETIRAR (x4)
PELIGRO DE EXCESO DE PESO
2. Retire cuidadosamente la parte posterior de las tiras autoadhesivas
transparentes. Aplicar tiras largas a cada borde lateral de la parte
superior de la lavadora.
3. Aplicar las tiras cortas junto a las largas tiras en la parte posterior.
3. Retire las patas ajustables de nivelación y guárdelas para su uso
posterior.
4. Fije el soporte de instalación delantero a la parte frontal de la
secadora utilizando 2 tornillos n.º 10.
IMPORTANTE
¡NO RETIRE LA PARTE POSTERIOR ROJA DE LA CINTA ADHESIVA
AÚN!
LARGOS (x2)
CORTOS (x2)
IMPORTANTE
Si se trata de una instalación nueva, deberá mover la lavadora a fi n
de colocarla a aproximadamente 1 m (4 pies) de la ubicación fi nal.
Consulte las INSTRUCCIONES DE INSTALACIÓN, incluyendo las
secciones de conexión y nivelación, antes de continuar.
IMPORTANTE
¡NO RETIRE NINGÚN TORNILLO EXISTENTE DEL PANEL
DELANTERO!
5. Vuelva a colocar la secadora cuidadosamente en posición vertical.
C) Instalación apilada de la secadora D) Conexión de la secadora
1. Una vez que la lavadora se encuentre a aproximadamente 1
m (4 pies) del lugar de instalación fi nal, se hayan realizado las
correspondientes conexiones eléctricas y de agua, y la lavadora
esté a nivel, solicite a dos o más personas que le ayuden a levantar
la secadora para colocarla sobre la lavadora.
2. Centre el secador de izquierda a derecha y alinear la costura entre el
panel frontal de la secadora y el panel lateral a la costura del panel
frontal lavadora y el panel lateral.
3. Inserte la lengüeta de soporte trasero en la ranura hacia la base de
la secadora.
4. Gire el soporte hacia atrás hacia abajo para alinear con los
agujeros en el panel superior de la lavadora.
IMPORTANTE
A continuación, consulte las INSTRUCCIONES DE INSTALACIÓN de
la secadora, incluidas las conexiones y la ventilación.
ADVERTENCIA
PELIGRO DE INCENDIO
La instalación inadecuada de la ventilación de la secadora puede
ocasionar lesiones personales o daños a la propiedad.
Extracción de la secadora instalada sobre la lavadora
3
2
4
5. Coloque cada soporte trasero a la lavadora panel superior con 2 #
10 tornillos suministrados con el equipo para apilar.
IMPORTANTE
Para garantizar la secadora se centra en la lavadora, dos lengüetas
del soporte deben estar al mismo nivel que el borde interior de la
ranura de la secadora después de apretar todos los tornillos del
soporte. Ajustar la posición secadora si es necesario. Haga esto
antes de la colocación de adhesivo soporte delantero.
nivelado
1. Desconecte la secadora de las conexiones eléctricas y de
gas, así como del conducto de ventilación. En los modelos con
opción de secado al vapor, desconecte el suministro de agua
a la secadora.
2. Desconecte la lavadora del suministro de electricidad.
3. Utilizando un destornillador con punta cuadrada n.º 2, retire
dos tornillos de los soportes delanteros y cuatro tornillos de los
soportes trasero y guárdelos para una reinstalación posterior.
PRECAUCIÓN
PELIGRO DE EXCESO DE PESO
Para evitar lesiones en la espalda u otro tipo de lesiones,
procure levantar o mover la secadora con la ayuda de más de
una persona.
6. Levante la parte frontal de la secadora y retire la parte posterior de
la cinta adhesiva del soporte delantero.
7. Baje la secadora cuidadosamente para adherir el soporte delantero a
la parte superior de la lavadora. Alinee el panel lateral de la secadora
con el panel lateral de la lavadora a medida que baje la secadora.
4. Solicite a dos o más personas que lo ayuden a quitar
la secadora de encima de la lavadora para colocarla
cuidadosamente sobre el piso.
NOTA
En caso de que necesite mover la lavadora, podrá dejar los
soportes de instalación delanteros y traseros acoplados a la
parte superior de ésta hasta volver a instalar la secadora. Para
desinstalar la unidad de forma permanente y retirar el soporte
delantero, deslice cuidadosamente un pedazo de línea de
monofi lamento (pesca) de 61 cm (24 pulgadas) hacia adelante
y hacia atrás por debajo de la cinta adhesiva. Elimine los
residuos utilizando un removedor de adhesivos de uso general.
CAUTION
This stacking kit NOT for use with 5.8 cu. ft. dryer with
2 indents (items A) on side panel and 4 inch knockout
(item B) for side venting. This dryer style will not mount
with this kit and may cause personal injury or property
damage.
PRECAUCIÓN
Este kit de instalación apilada NO puede ser utilizado
con secadora de 5,8 pies cúbicos, 2 hendiduras
(elementos A) en el panel lateral y agujero de 4”
(elemento B) para ventilación lateral. Este estilo de
secadora no se puede apilar con este kit y podría causar
lesiones personales o daños a la propiedad.
ATTENTION
Ce nécessaire de superposition ne doit PAS être utilisé
avec les sécheuses de 5.8 pi3 munies de 2 enfoncements
(A) sur le côté et d’une alvéole défonçable (B) pour la
ventilation latérale. Ce type de sécheuse ne pourra
pas être supporté correctement avec ce nécessaire de
superposition et une telle installation pourrait entraîner
des blessures ou des dommages matériels.
B
A
A
Refer to the Installation Instructions and Use & Care Guide that was supplied with your washer and dryer for toll-free telephone
support and website contact information.
Para las instrucciones de instalación puede dirigirse a la guía de uso y cuidados, línea gratuita para el cliente, al igual que a nuestra pagina Web proveída con su lavadora y/o secadora.
Veuillez vous référer à la instructions d’installation et le guide d’utilisation qui se trouvaient avec votre laveuse et sécheuse afi n
d’obtenir le numéro de téléphone sans frais pour assistance à la clientèle et les coordonnées pour notre site Web.
Loading...
