Lavavajillas
Tarjeta de Registro del Producto
Se ruega llenar toda la tarjeta, firmarla y
devolverla oportunamente.
Manual de utilización
y mantenimiento
Serie 200, 500, 700 y 800
Instrucciones para
la seguridad ....................... 2
Características................... 3
Sonidos normales
del funcionamient.............. 4
Instrucciones
de uso ...............................
4-6
Preparación y colocación
de los platos..................... 6-8
Dispensador y detergentes
para lavavajillas ..............
9-10
Anote toda la información para
referencia futura
Marca: Fecha de compra:
N° de modelo:
N° de serie:
(vea la sección Características para la
ubicación)
Alguna pregunta?
(Estados Unidos)
1-800-944-9044
Factores que afectan
el rendimiento ................... 10
Cuidado y
limpieza.............................. 11
Conexión del
lavavajillas portátil ...........
12
Problemas comunes
y resoluciones ...............13-15
Servicio al cliente
Garantía y servicio ............................... 16
Visite el sitio Web en
http:\\www.frigidaire.com
LEA Y GUARDE ESTAS INSTRUCCIONES
P/N 154575203 (1205)
Page 2
Instrucciones importantes para la seguridad
Este símbolo le alertará sobre peligros de
lesiones, quemaduras, incendios y choque
eléctrico.
Para disminuir el riesgo de incendio, choque
eléctrico o lesiones cuando esté usando su
lavavajillas, siga las precauciones básicas
incluyendo las siguientes:
• Lea todas las instrucciones antes de usar su
lavavajillas.
• Use su lavavajillas solamente de acuerdo con
las instrucciones de esta Guía del propietario.
• Las instrucciones incluidas en este Manual del
Usuario, no pueden cubrir todas las situaciones
o condiciones posibles que puedan
presentarse. Por lo tanto, se debe usar sentido
común y tener cuidado cuando se instala, se
hace funcionar y se repara cualquier artefacto.
• EL LAVAVAJILLAS DEBE TENER CONEXIÓN
A TIERRA. Para más detalles, lea las
instrucciones de instalación.
• Este lavavajillas está diseñado para funcionar
con la corriente de la casa (120 V, 60 Hz). Use
un circuito que tenga un fusible o interruptor de
circuitos de 15 amperios. Use un fusible de 20
amperios, si el lavavajillas está conectado a un
triturador de desperdicios.
• No haga funcionar el lavavajillas a menos que
todos los paneles de inclusión estén colocados
en el lugar que les corresponda.
• Para evitar que alguien quede atrapado o se
asfixie, saque la puerta o el mecanismo de
cierre de todo lavavajillas que se haya
desechado o no se esté usando.
• No permita que los niños y bebés se acerquen
al lavavajillas cuando esté funcionando.
• No deje que los niños usen la puerta ni las
rejillas del lavavajillas para sentarse, pararse o
jugar ni que abusen de las mismas.
• Use solamente los detergentes y agentes de
enjuague recomendados para lavavajillas.
• Mantenga los detergentes y los agentes de
enjuague fuera del alcance de los niños.
• No lave artículos de plástico a menos que
tengan indicaciones de que se puede hacerlo
tales como “diswasher safe” u otra frase
equivalente. De no haber indicaciones,
pregúntele al fabricante cuáles son las
recomendaciones. Los artículos que no son
seguros para lavarse en el lavavajillas pueden
crear un peligro de incendio.
• Si el desagüe del lavavajillas pasa por un
triturador de desperdicios, asegúrese de que
éste se encuentre completamente vacío antes
de hacer funcionar el lavavajillas.
• Antes de hacer el servicio, desconecte la
corriente eléctrica del lavavajillas.
• Las reparaciones las debe hacer un técnico
calificado.
• No trate de modificar los controles.
• No toque el elemento calefactor durante o
inmediatamente después del uso.
• Cuando coloque los artículos que se van a
lavar:
– Coloque los artículos cortantes y los
cuchillos en forma tal que no vayan a dañar
el sello de la puerta ni la tina.
– Coloque los objetos cortantes y los cuchillos
con el mango hacia arriba para evitar
cortarse.
• Bajo ciertas condiciones, se puede producir gas
hidrógeno en los sistemas de agua caliente que
no se han usado por dos o más semanas. EL
HIDRÓGENO ES EXPLOSIVO. Si el sistema
de agua caliente no se ha usado por mucho
tiempo, antes de usar el lavavajillas, abra los
grifos y deje correr el agua caliente por varios
minutos. Esto dejará salir cualquier gas
hidrógeno que se haya acumulado. EL GAS
HIDRÓGENO ES INFLAMABLE. No fume ni
use una llama durante este tiempo.
• No guarde ni use materiales combustibles,
gasolina ni otros vapores y líquidos inflamables
cerca de este artefacto ni de cualquier otro.
GUARDE ESTAS
INSTRUCCIONES
©2003 Electrolux Home Products, Inc.
Todos los derechos reservados. Impreso en U.S.A.
2
Page 3
Características del lavavajillas
Su lavavajillas limpia los platos rociando una mezcla de agua caliente y detergente a través de los brazos
rociadores sobre las superficies sucias. Cada ciclo comienza con un drenaje previo. A continuación, el
lavavajillas se llena con agua hasta cubrir el área de filtrado. Seguidamente, el agua se bombea a través del
filtro y los brazos de rociado. Las partículas de suciedad bajan por el desagüe cuando el agua se bombea
hacia afuera y es reemplazada por agua limpia. El número de llenados variará de acuerdo con el ciclo que
se esté usando.
Embudo
páginas
Empaque de la tina
página 11
Brazo rociador intermedio
páginas 7,13
Brazo rociador inferior
páginas 8,13
Protector contra sobrellenado
página 11
Tasa para el detergente de
prelavado
página 9
Dispensador de detergente
página 9
Dispensador del
elemento de
enjuague
página 10
7,13
Boquilla y rocío superior
(
algunos modelos)
Rejilla superior
páginas 7
Etiqueta con el
número de serie
(está colocada al lado
derecho de la tina)
Rejilla
inferior
página 8
Trampa para vidrio
página 11
Filtro auto-limpiable
página 11
Elemento
calefactor
página 11
Ventilador
páginas
4,6,14
3
Page 4
Instrucciones de uso
Ventilador Manija de cierre
La apariencia del aparato puede variar del modelo que usted tiene.
Información muy
importante—Lea esta
información antes de operar su
lavaplatos!
Sonidos normales de
operación
Este lavaplatos no emite sonidos similares a
otros lavaplatos —ES MAS SILENCIOSO.
TM
El nuevo Precision Wash System
eficientes en cuanto a energía para las
porciones de lavado y desagüe del ciclo que
usted seleccione. Cada ciclo tiene una serie de
llenados y vaciados de agua para el lavado y
enjuague de los platos. Cuando empieza cada
ciclo puede que usted oiga o no el motor del
desagüe.
El próximo sonido que usted escuchará es el del
agua cuando entra en la tina. Luego el brazo
inferior gira y hace circular el agua. A esto le
sigue una pausa y un sonido un poco diferente
cuando el brazo intermedio rocía agua. Si usted
escucha atentamente, podrá oír el cambio de
sonido cuando la acción de lavado cambia de
una a otra.
ATENCION: Si usted compara este
lavaplatos con modelos anteriores ¡puede
que usted se sorprenda de lo que NO
escucha!
usa motores
Cómo empezar
1. Cargue el lavavajillas (Vea la sección
Preparando y cargando los platos).
2. Agregue el detergente (Vea la sección
Dispensador y detergentes para lavavajillas).
3. Si es necesario, agregue el agente de enjuague
(Vea la sección Agente de enjuague, "Rinse
Aid").
4. Gire la perilla hacia la derecha para seleccionar
el ciclo (Ver la Tabla de Ciclos) o hacia el
número de horas para arranque posterior.
5. Seleccione las opciones (OPTIONS) de energía
deseadas (Vea la sección Opciones de
energía). El indicador se pondrá en rojo una vez
hecha la selección.
6. Si usa ‘DELAY START’ (Comienzo Diferido),
consulte “Delay Start”.
7. Vea las instrucciones para conectar el
lavavajillas portátil en la página 12.
8. Deje correr el agua caliente en un grifo cercano
hasta que el agua esté caliente. Cierre el grifo.
9. Para arrancar, cierre la puerta.
Arranque pospuesto (Delay Start)
(disponible en modelos selectos)
Esto le permite posponer el arranque del ciclo de
POTS & PANS (ollas y sartenes).
• Gire la perilla para seleccionar el número de
horas.
• Seleccione la opción HI-TEMP WASH ON y otras
OPTIONS deseadas.
• Cierre la puerta. Se encenderá la luz en
DELAY START (disponible en modelos selectos).
Calentador de platos (Plate Warmer)
(disponible en modelos selectos)
Para calentar los platos antes de servir la comida
caliente.
• Meta la vajilla y los platos limpios que se van a
calentar.
• Gire la perilla a PLATE WARMER.
• Seleccione la opción HEAT DRY ON.
4
Page 5
Instrucciones de uso (continuación)
Selecciones de ciclo de lavado
Nota: La duración de los ciclos es aproximada y variará de acuerdo conel modelo. No todos los ciclos están
disponibles en todos los modelos.
Tabla de Ciclos
gal.
litros
gal.
litros
gal.
litros
gal.
litros
gal.
litros
gal.
litros
Tiempo*
(aprox.)
84 min.
82 min.7,2
78 min.6,0
71 min.4,8
71 min.4,8
63 min.3,6
Lavados/
Enjuagues
2 lavados
4 enjuagues
2 lavados
4 enjuagues
2 lavados
3 enjuagues
1 lavado
3 enjuagues
1 lavado
3 enjuagues
1 lavado
2 enjuagues
Ciclos
Ollas y
sartenes
(Pots &
Pans)
Lavado
pesado
(Heavy
Wash)
Lavado
normal
(Normal
Wash)
Lavado
liviano
(Light
Wash)
China
(China)
Vasos
(Glasses)
Descripción
Para ollas, sartenes,
cacerolas y vajillas
con desperdicios
adheridos, secos o
de horneado.
Para platos y
cubiertos muy
sucios.
Para platos y
cubiertos con
suciedad normal.
Para platos y
cubiertos no muy
sucios o
preenjuagados.
Para platos y
cubiertos poco
sucios o ya
enjuagados.
Para vasos o
articulos que no
estan moy ensuciado.
Para Seleccionar el Ciclo
• Presione la tecla de MAIN CYCLES.
• Seleccione la opción HI-TEMP WASH ON.
• Seleccione las opciones (OPTIONS) deseadas.
• Gire la perilla hasta la posición de POTS &
PANS.
• Gire la perilla hasta la posición de POTS &
PANS/HEAVY WASH.
• Seleccione las opciones (OPTIONS)
deseadas.
• Presione la tecla de MAIN CYCLES.
• Seleccione las opciones (OPTIONS) deseadas.
• Gire la perilla hasta la posición de NORMAL
WASH.
• Presione la tecla de MAIN CYCLES.
• Seleccione las opciones (OPTIONS) deseadas.
• Gire la perilla hasta la posición de LIGHT/
CHINA.
• Presione la tecla de CHINA ONLY.
• Seleccione la optión de secar.
• Gire la perilla hasta la posición de LIGHT/
CHINA.
Nota: No se recomienda usar la opción HITEMP WASH con este ciclo.
• Presione la tecla de MAIN CYCLES.
• Seleccione las opciones (OPTIONS) deseadas.
• Gire la perilla hasta la posición de GLASSES.
Agua
(aprox.)
7,2
27,3
27,3
22,7
18,2
18,2
13,6
Enjuague
espera
(Rinse
Hold)
Para el enjuague de
platos que serán
lavados después.
• NO USE detergente.
• Gire la perilla hasta la posición de RINSE
HOLD (enjuague espera).
• Seleccione la optión de HEAT DRY OFF.
Opciones de energía
Opción Hi-Temp Wash
Cuando se selecciona la opción HI-TEMP WASH
ON, el lavavajillas calienta el agua en el ciclo
principal hasta aproximadamente 140°F (60°C). La
acción de lavado continuará pero el cronómetro no
avanzará hasta que se alcance la temperatura
apropiada. El agua más caliente proporcionada por
esta opción ayuda a activar el detergente del
lavavajillas para limpiar la grasa y la suciedad de
los platos. La opción HI-TEMP WASH ON puede
usarse con cualquier ciclo, excepto con el ciclo
RINSE HOLD y no se recomienda para uso con
artículos de PORCELANA.
Para apagar la opción, seleccione HI-TEMP WASH
OFF.
1,2
4,5
litros
12 min.gal.
* Incluye tiempo de
secado.
1 enjuague
Opción Hi-Temp Rinse
(disponible en modelos selectos)
Cuando se selecciona la opción HI-TEMP RINSE
ON, el lavavajillas calienta el agua en el enjuague
final hasta aproximadamente 140°F (60°C). Esto
acelera el secado y reduce las manchas. La opción
HI-TEMP RINSE ON puede ser usada con
cualquier ciclo menos RINSE HOLD.
Para apagar la opción, seleccione HI-TEMP RINSE
OFF.
5
Page 6
Instrucciones de uso
(continuación)
Preparación y carga
de platos
Opción de secado por calor
La opción HEAT DRY (secado con calor), cuando
se usa en combinación con el enjuague, mejorará
el rendimiento del secado. La energía necesaria
para usar la opción HEAT DRY (secado con calor)
cuesta menos de pocos centavos por ciclo. Usted
puede elegir no usar la opción HEAT DRY (secado
con calor). Sin embargo, algunos artículos no
quedarán completamente secos al final del ciclo.
Con cualquiera de las opciones, puede ser que
usted vea vapor de agua saliendo del respiradero
durante la etapa de lavado y/o secado del ciclo. En
algunos modelos, este ventilador está cerrado
durante el lavado para mantener encerrados la
humedad y el ruido.
La opción de secado puede ser cambiada en
cualquier momento durante el ciclo y sólo afecta el
período de secado.
Luces indicadoras
(disponible en modelos selectos)
Cuando se selecciona la opción DELAY START, la
luz en DELAY START brillará mientras que el
cronómetro va en disminución para empezar el
ciclo.
La luz ‘WASHING’ (lavado) se enciende al
principio del ciclo y permanece encendida hasta el
final del ciclo principal.
La luz de CLEAN se enciende cuando se completa
un ciclo. Para apagarla, gire un poco la perilla
hasta que la luz se apague.

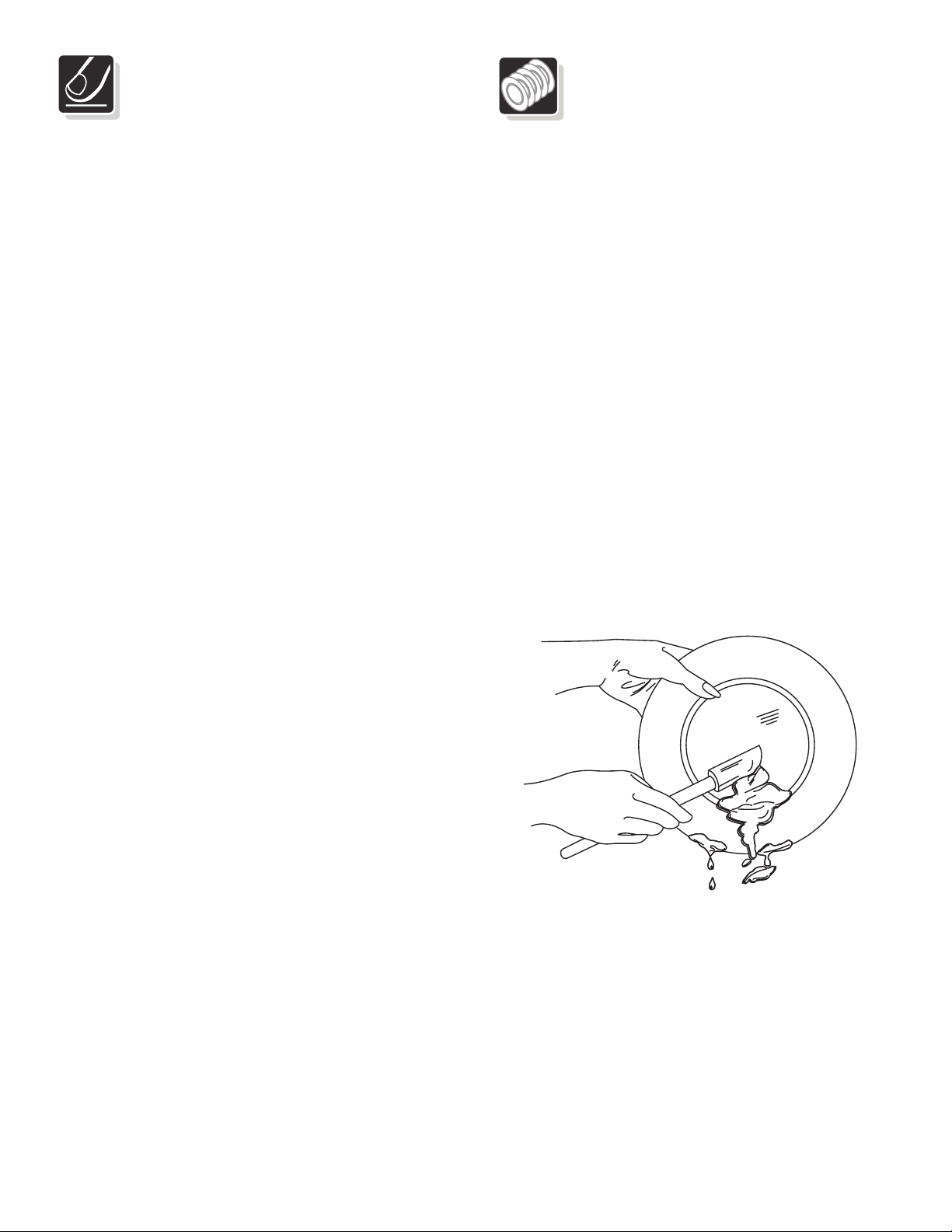

Preparación de los platos
Quite los pedazos grandes de comida, huesos,
semillas, palillos de dientes, etc. El sistema de
lavado de filtración continua separará las partículas
de comida restantes. Los restos de comida
quemada deben ser desprendidos antes de cargar
el lavavajillas. Vacíe los liquidos de vasos y tazas.
Comidas tales como mostaza, mayonesa, vinagre,
jugo de limón y productos a base de tomate
pueden decolorar el acero inoxidable y el plástico si
permanecen en contacto con ellos por largo
tiempo. A menos que el lavavajillas se vaya a usar
inmediatamente, es mejor enjuagar y quitar estas
sobras de comidas.
• Llene las rejillas de forma que los platos
grandes no impidan que se abra el dispensador
de detergente.
• Consulte las instrucciones del fabricante antes
de lavar artículos que no tengan indicaciones.
• Si el lavavajillas desagua hacia un triturador de
alimentos, asegúrese que el triturador está
completamente vacío antes de arrancar el
lavavajillas.
6
Page 7
Preparación y carga de platos (continuación)
Carga de la rejilla superior
Las características en la apariencia de las rejillas y
de la canasta para los cubiertos puede ser
ligeramente diferente en el modelo que usted tiene.
Importante: No cubra el embudo al llenar la
rejilla.

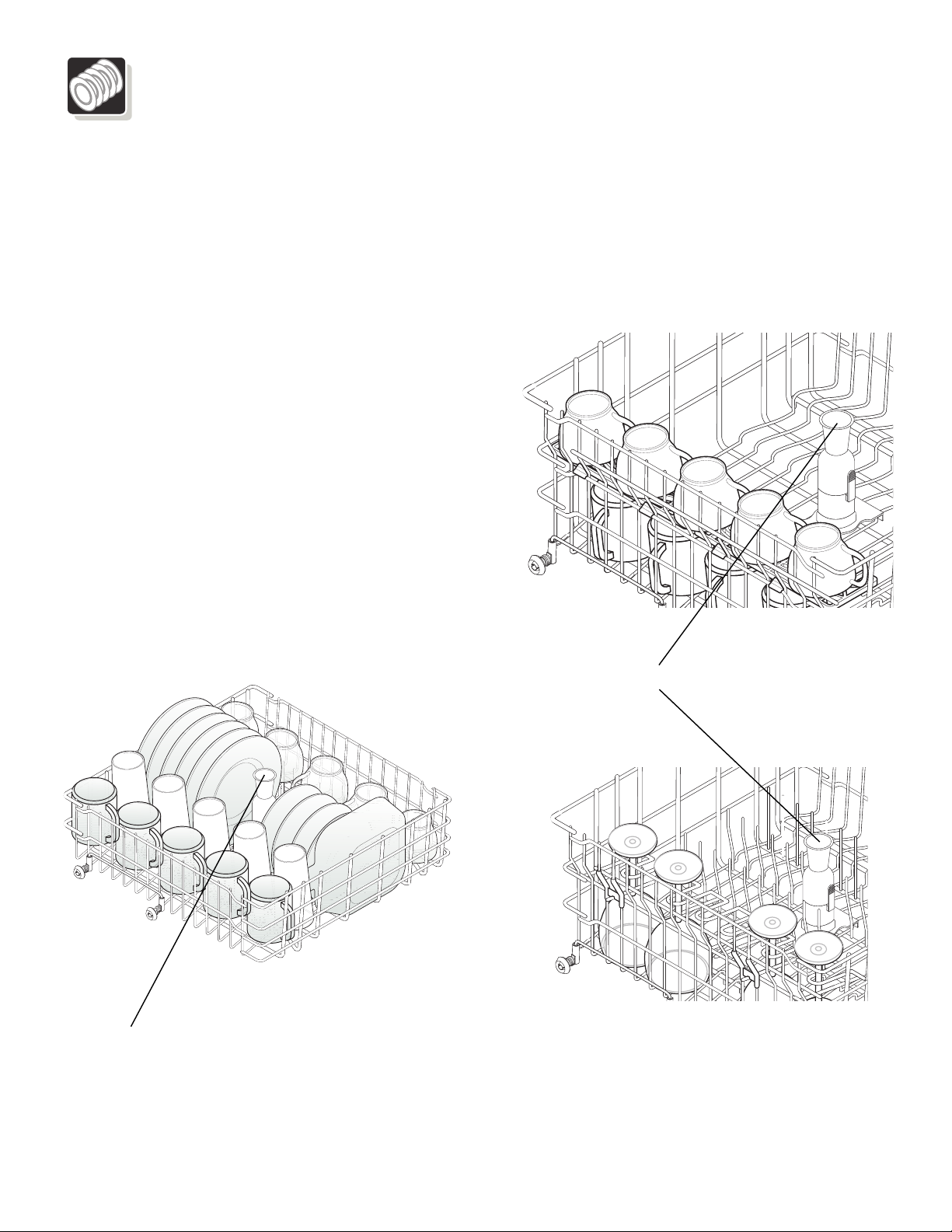

La rejilla superior ha sido diseñada para tazas,
vasos, platos pequeños, platillos, tazones y
artículos de plástico.
Los artículos de plástico y de vidrio pueden dañarse
cuando se colocan en la rejilla inferior.
Ponga los artículos con extremos abiertos hacia
abajo para obtener mejor limpieza y desagüe.
Cuchillos u otros utensilios con mangos largos
pueden ser colocados en la rejilla superior.
Los artículos delicados pueden dañarse si están en
contacto durante la operación del lavavajillas.
Tenga cuidado de que nada sobrepase el fondo de
la rejilla e impida la rotación del brazo intermedio
de rociado.
Algunos modelos tienen rejillas para tazas que se
pueden doblar o bien tienen un soporte para tazas/
utensilios para cocer al vapor. Estas rejillas pueden
usarse para colocar en dos niveles tazas, vasos
para jugo y otros utensilios cortos. Coloque los
artículos en el nivel superior de una forma
escalonada, para que el agua llegue a todas las
superficies interiores. Levante las rejillas para
colocar vasos altos.
No cubra el embudo
No cubra el embudo
7
Page 8
Preparación y carga de platos (continuación)

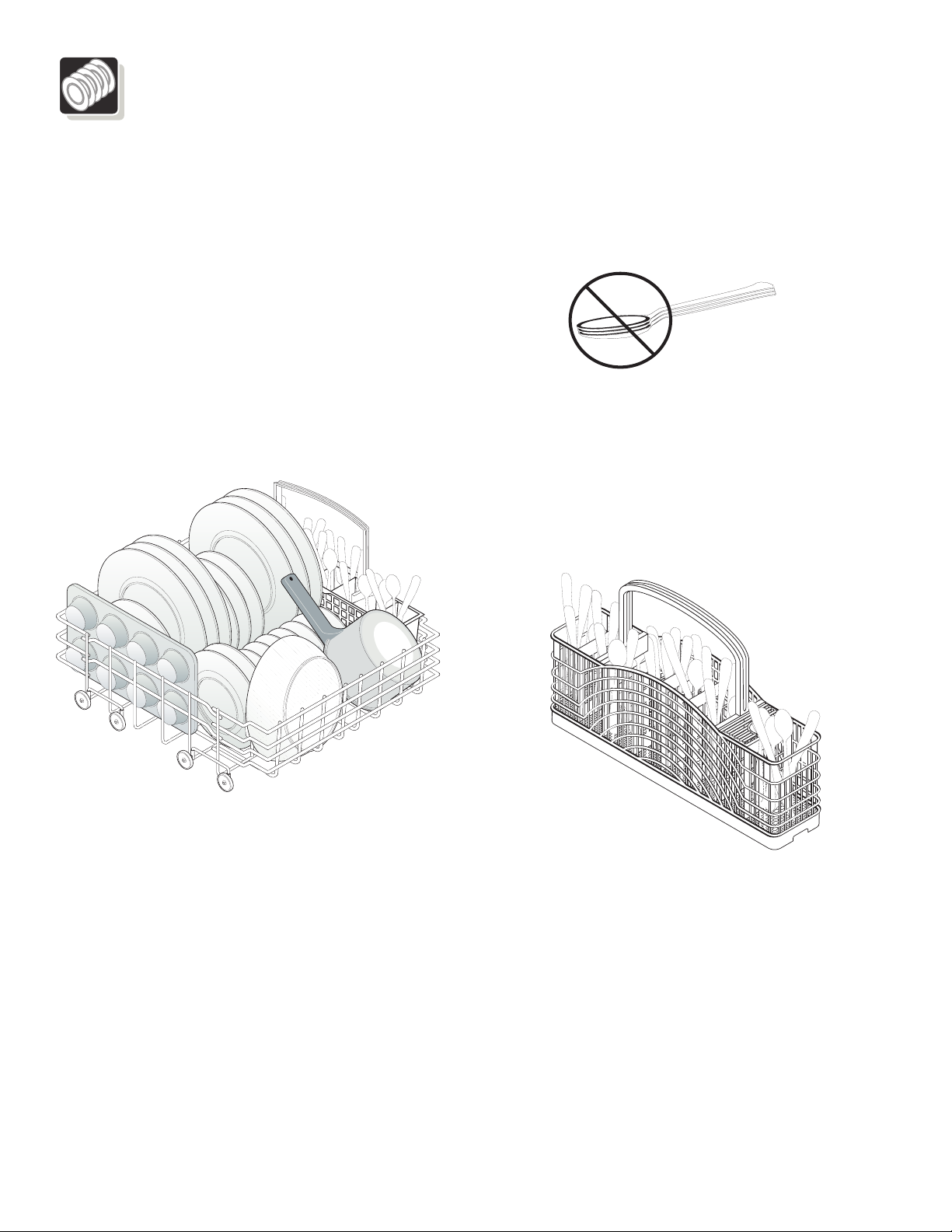

Carga de la rejilla inferior
Las características en la apariencia de las rejillas y
de la canasta para los cubiertos puede ser
ligeramente diferente en el modelo que usted tiene.
Asegúrese de que artículos altos no impidan la
rotación del brazo de rocíado.
Coloque los platos y charolas de modo que no se
toquen.
Ponga las soperas, cacerolas y fuentes con la
superficie sucia hacia abajo o hacia el centro.
Inclínelas un poco para obtener mejor desagüe.
Asegúrese que los mangos de los sartenes no
sobrepasen el fondo de la rejilla y obstruyan la
rotación de brazo de rocíado.
Carga de la canasta de
cubiertos
Mezcle las cucharas, los tenedores y los cuchillos
para impedir que se adhieran. Mezclándolos se
obtiene mejor limpieza y desagüe.
Para su seguridad, coloque los cuchillos con filo y
los tenedores con el mango hacia arriba.
Tenga cuidado de que nada sobrepase el fondo de
la canasta, bloqueando el brazo de rocíado.
No mezcle plata y acero inoxidable para evitar que
se dañe el acabado de plata.
Agregando un plato
Para agregar o sacar artículos después de que el
ciclo de lavado ha empezado:
• Desenganche la cerradura y espere unos
segundos hasta que la acción de lavado se
detenga, antes de abrir la puerta.
• Coloque el artículo y espere unos segundos
para permitir que el aire frío se expanda
lentamente dentro del lavavajillas.
• Cierre firmemente la cerradura para que
empiece el ciclo.
8
Page 9
Dispensador y detergentes para lavavajillas
Llenado del Distribuidor de
Detergente

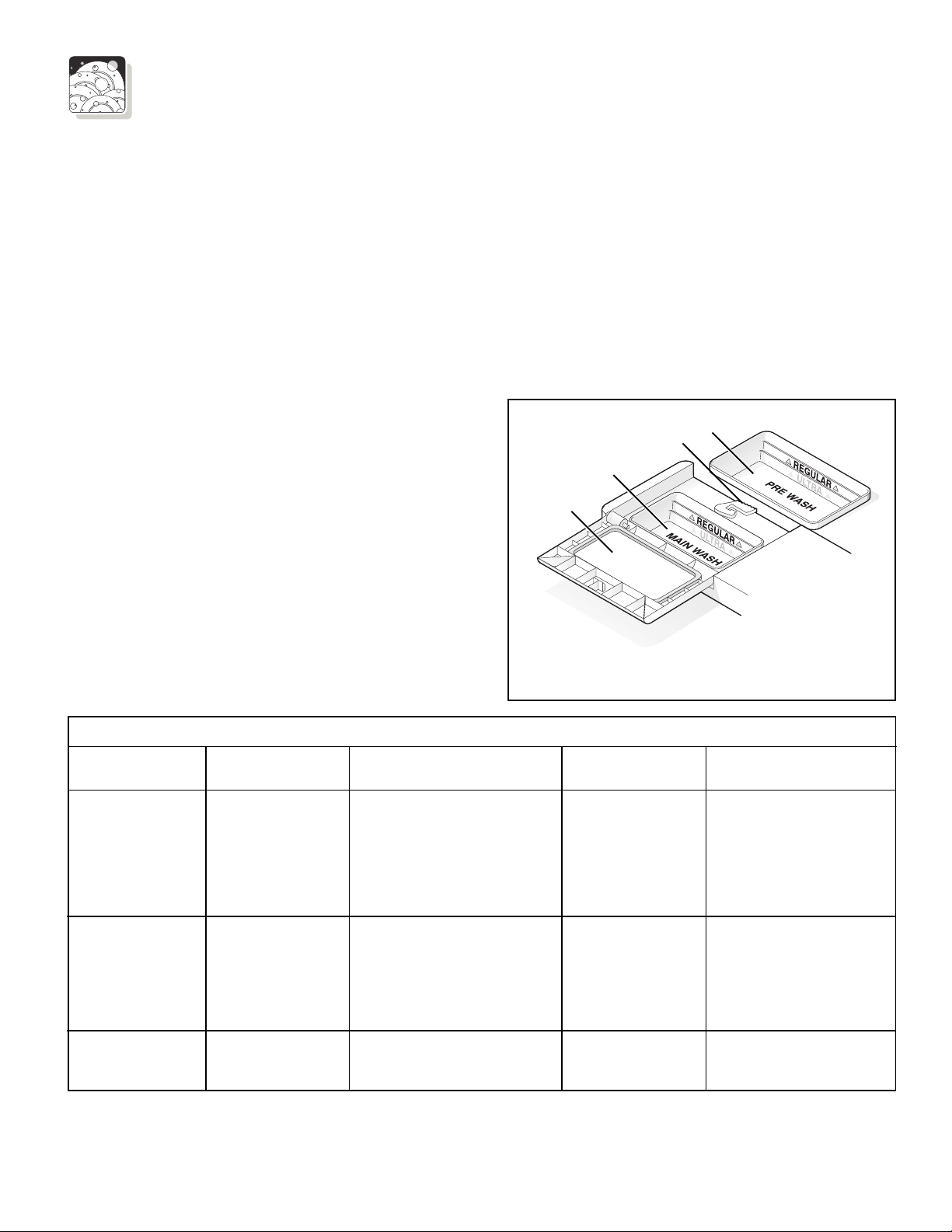

El dispensador de detergente tiene dos tazas, una
cubierta y la otra descubierta. El detergente en el
compartimiento sin tapa cae dentro del lavavajillas
cuando se cierra la puerta. El compartimiento
tapado se abre automáticamente para que salga el
detergente.
• Sólo use detergente para lavavajillas
automáticos fresco. Otros detergentes
producirán demasiada espuma.
• Cuando use tabletas de detergente para
lavavajillas, coloque una tableta en el distribuidor
principal y cierre la tapa.
• Agregue el detergente justo antes de
comenzar el ciclo.
• Guarde el detergente en un lugar fresco y
seco. El detergente húmedo o aterronado no
se disolverá debidamente.
Cantidad de Detergente
Necesaria
La cantidad de detergente que se debe usar
depende de la dureza del agua. La dureza del agua
se mide en granos por galón. Si se usa muy poco
detergente la limpieza puede ser deficiente y
también puede aparecer una película o manchas a
causa del agua dura. Si se usa demasiado
detergente en agua blanda los artículos pueden
quedar cubiertos con una película opaca
permanente. Su compañía del agua local, una
compañía que fabrique suavizadores de agua o el
agente de su distrito pueden informarle sobre la
dureza del agua en su vecindad.
Taza de Prelavado
Cierre de la cubierta
Taza de Lavado
Principal
Tapa
Nota: Si la cubierta está cerrada en la copa de
lavado principal, abrir presionando el cierre
de la cubierta.
Guía de Uso del Detergente
Ciclo Agua Blanda
(0-3 granos)
Cacerolas y
sartenes
(Pots & Pans)
Lavado pesado
(Heavy Wash)
Lavado normal
(Normal Wash)
Lavado liviano
(Light Wash)
China
(China)
Vasos
(Glasses)
Enjuague espera
(Rinse Hold)
*Nota: Para agua muy dura, puede que el detergente solo no sea suficiente. Se recomienda agregar un
suavizador de agua para mejorar la calidad del agua y el rendimiento del lavado. Trate de agregar más
detergente al comienzo de la porción de lavado principal del ciclo. Como regla general, use 1 cucharadita de té
por cada grano sobre los 12 granos. Desbloquee la puerta, ábrala lentamente y agregue detergente en el
fondo de la tina. Cierre bien la puerta y la lavadora continuará con el ciclo.
2 cucharaditas
(ambas tazas - ¼
de la capacidad)
2 cucharaditas
(Taza de Lavado
Principal -
¼ de la
capacidad)
No Agregar
Detergente
Agua Semidura
(4-8 granos)
5 cucharaditas
(ambas tazas - llenar hasta
la línea sobre “Regular”)
5 cucharaditas
(Taza de Lavado
Principal - llenar hasta la
línea sobre “Regular”)
No Agregar Detergente
9
Agua Dura
(9-12 granos)
8 cucharaditas
(Ambas tazas -
completamente
llenas)
8 cucharaditas
(Taza de Lavado
Principal -
completamente
llena)
No Agregar
Detergente
Agua Muy Dura*
(más de 12 granos)
Ambas Tazas -
Completamente Llenas
(se recomienda usar
suavizador de agua)
Taza de Lavado
Principal -
Completamente Llena
(se recomienda usar
suavizador de agua)
No Agregar Detergente
(se recomienda usar
suavizador de agua)
Page 10
Dispensador y
Factores que afectan
detergentes para
lavavajillas (continuación)
Agente de enjuague
El agente de enjuague (Rinse Aid) mejora el
secado y reduce la formación de manchas de
agua y de película. El agua se escurre en capas
y no forma gotas que se adhieren y dejan
manchas.

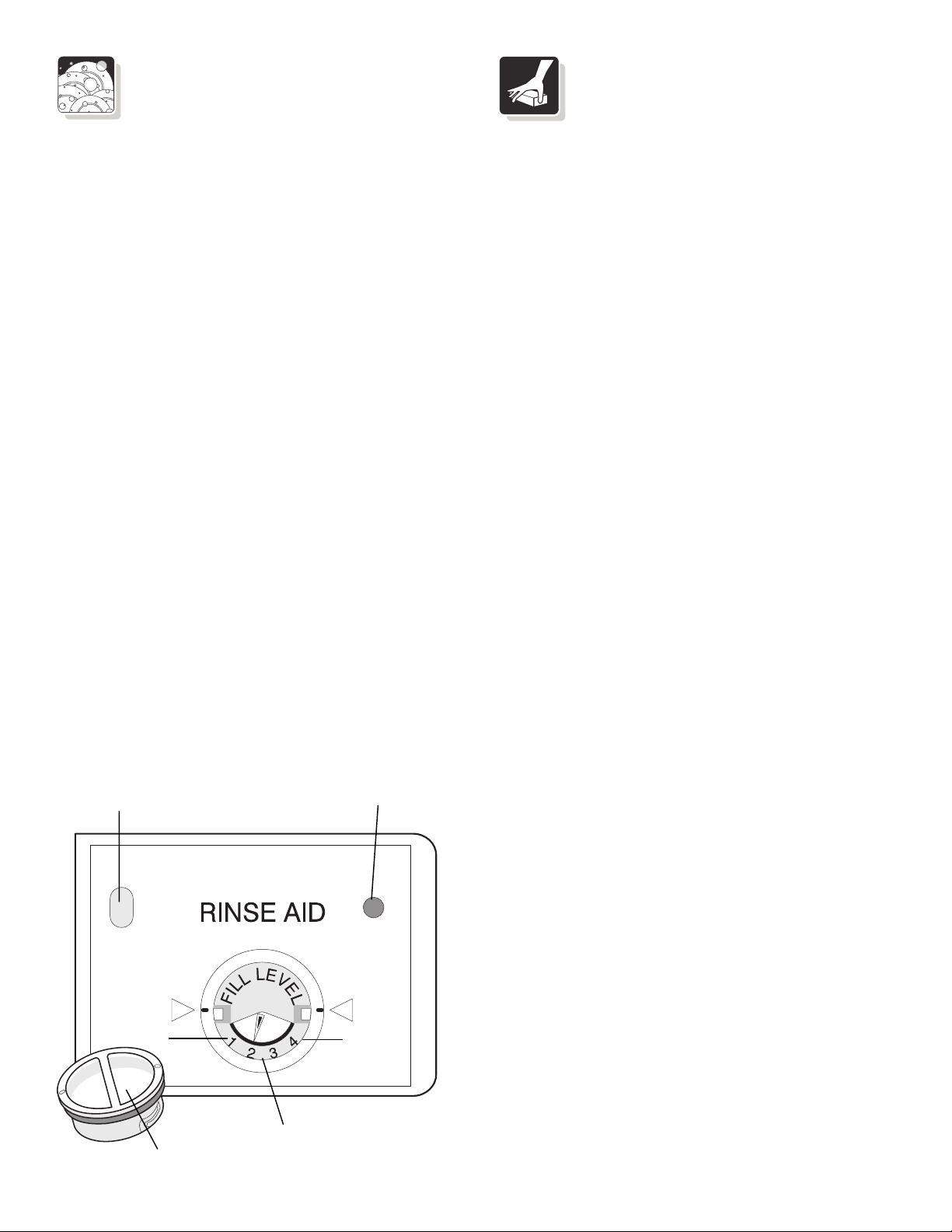

Un dispensador, situado junto a la taza de
detergente, libera automáticamente una cantidad
medida del agente de enjuague durante el último
enjuague. Si existen problemas de manchas y
secado defectuoso, aumente la cantidad de
agente de enjuague dispensado, girando la perilla
hacia un número más alto. La perilla está
localizada debajo de la tapa del dispensador. El
indicador se pondrá obscuro cuando está lleno y
claro cuando ha llegado el momento de llenarlo de
nuevo.
Para agregar agente líquido de enjuague, gire la
tapa del dispensador un cuarto de vuelta en
sentido contrario a las manecillas del reloj y
sáquelo. Vierta el agente de enjuague líquido
hasta que llegue al nivel indicado. Ponga la tapa
de nuevo.
No exceda la marca de llenado porque puede
causar demasiada espuma. Limpie cualquier
derrame con un trapo húmedo.
Este dispensador tiene capacidad para desde 35
hasta 140 lavadas, dependiendo de la acción en
que está puesto.
Apertura del dispensador Indicador
el rendimiento
Presión del agua
La tubería de agua caliente hacia el lavavajillas
debe proporcionar una presión de agua entre 20 y
120 psi.
Una presión de agua baja puede ocurrir cuando
una lavadora o una regadera de baño están siendo
utilizades. Espere hasta que se reduzca el uso de
agua para arrancar su lavavajillas.
Temperatura del agua
Se necesita agua caliente para mejores resultados
en el lavado y secado de platos. El agua que entra
en el lavavajillas debe estar por lo menos a una
temperatura de 120
resultados satisfactorios.
Para saber la temperatura del agua que entra en el
lavavajillas:
• Abra el grifo de agua caliente que esté cerca
del lavavajillas por varios minutos para dejar
salir toda el agua fría que está en la tubería.
• Ponga un termómetro para carne o para
hornear bajo la corriente de agua para saber la
temperatura.
• Si la temperatura es inferior a 120°F (49°C),
pida a un técnico calificado que eleve el ajuste
del termostato del agua caliente.
Importante: Antes de empezar el ciclo, deje
correr el agua del grifo para sacar toda el agua
fría.
o
F (49oC) a fin de obtener
Menos
Tapa del
dispensador
Más
Fijado ajustable
La opción HEAT DRY (secado con calor),
cuando se usa en combinación con el
enjuague, mejorará el rendimiento del secado.
La energía necesaria para usar la opción HEAT
DRY (secado con calor) cuesta menos de
pocos centavos por ciclo. Usted puede elegir
no usar la opción HEAT DRY (secado con
calor). Sin embargo, algunos artículos no
quedarán completamente secos al final del
ciclo.
10
Page 11

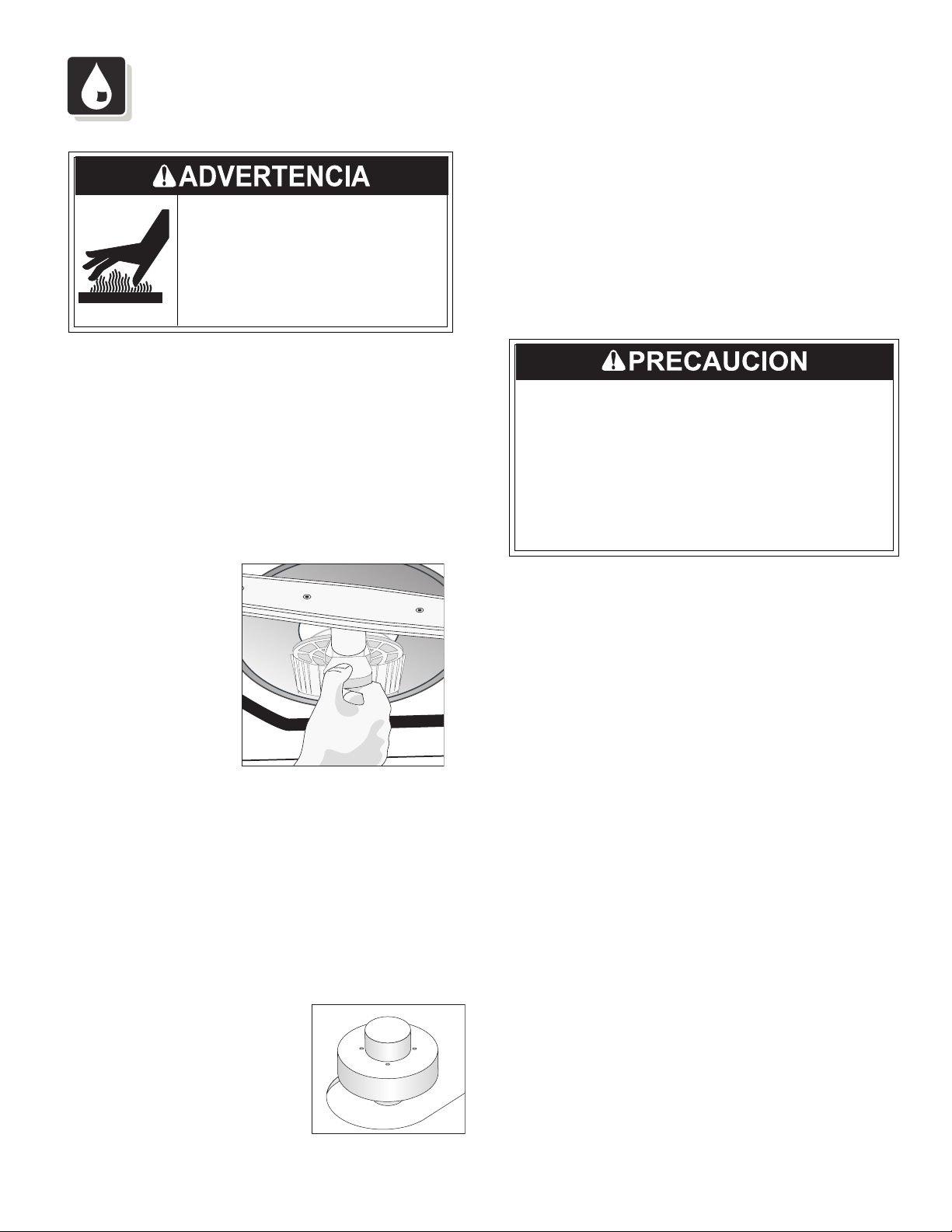

Cuidado y limpieza
Peligro de quemaduras
Permita que se enfríe el
elemento calefactor antes de
limpiar el interior.
Si no lo hace, corre el peligro
de quemarse.
Limpieza exterior—Ocasionalmente limpie
el exterior con un detergente suave y agua.
Enjuague y séquelo.
Modelos con puerta de acero
inoxidable
jabonosa tibia y un paño o una esponja. Enjuague
con agua limpia y un paño. No use limpiadores
ásperos.
Limpieza interior—El interior del lavavajillas
se limpia solo con el uso normal. Si es necesario,
limpie alrededor del
empaque de la tina
con un trapo mojado.
El filtro se limpia a si
mismo. Una trampa
para vidrio colocada
en el centro del filtro
está diseñada para
recoger los pedazos
de vidrio roto, pajillas,
huesos y semillas.
Para quitar estos
objetos, agarre la manija, saque el filtro,
vacíelo y vuélvalo a colocar.
Nota: El agua dura puede causar que se formen
depósitos calizos en el interior del lavavajillas. Para
instrucciones de limpieza vea la sección “Quitando
las manchas y las películas.”
Protector de sobrellenado—Este
dispositivo no permite que el lavavajillas se
sobrellene y está localizado en la esquina
izquierda al frente de la tina.
• Límpielo ocasionalmente con limpiador casero
que contenga vinagre o
cloro para disolver cualquier
formación.
• El protector de
sobrellenado debe moverse
libremente de arriba hacia
abajo más o menos una
pulgada. Si no se mueve,
quítelo y limpie la parte de
abajo.
—Limpie la puerta exterior con agua
Mantenimiento del paso de aire en
el drenaje
Si se ha instalado un paso de aire en su
lavavajillas, cuide de mantenerlo limpio para un
drenaje apropiado. Normalmente este paso de aire
está colocado en el tablero del mostrador y se
puede examinar quitando la tapa. Este dispositivo
no forma parte de su lavavajillas y no está cubierto
por la garantía.
Peligro de daño a la propiedad
La temperaturas bajo el punto de
congelación pueden causar que se rompan
las tuberías. Asegúrese que las tuberías de
agua y las de circulación dentro del
lavavajillas están protegidas.
Si no se hace esto, se pueden ocasionar
daños a la propiedad.
Preparación para el invierno
Si un lavavajillas se deja en un lugar sin
calefacción, debe ser protegido contra
congelamiento. Llame a un técnico calificado para
que haga lo siguiente:
Desconexión:
1. Desconecte la electricidad desde la fuente ya
sea quitando los fusibles o bajando la palanca
del circuito.
2. Cierre el suministro de agua.
3. Ponga un recipiente debajo de la válvula de
ingreso de agua. Desconecte la tubería de
agua desde la válvula de ingreso y recoja el
agua en el recipiente.
4. Desconecte la tubería de desagüe desde la
bomba y deje que el agua caiga en el
recipiente.
Nota: Para más detalles vea las Instrucciones para
instalación.
Reconexión:
1. Reconecte el agua, el drenaje y la fuente de
energía eléctrica.
2. Abra el grifo del agua y el interruptor de
electricidad.
3. Llene los dos recipientes de detergente y
ponga a funcionar el lavavajillas en el ciclo
NORMAL.
4. Confirme que no existen fugas en las
conexiones.
Nota: Para más detalles vea las Instrucciones para
11
instalación.
Page 12

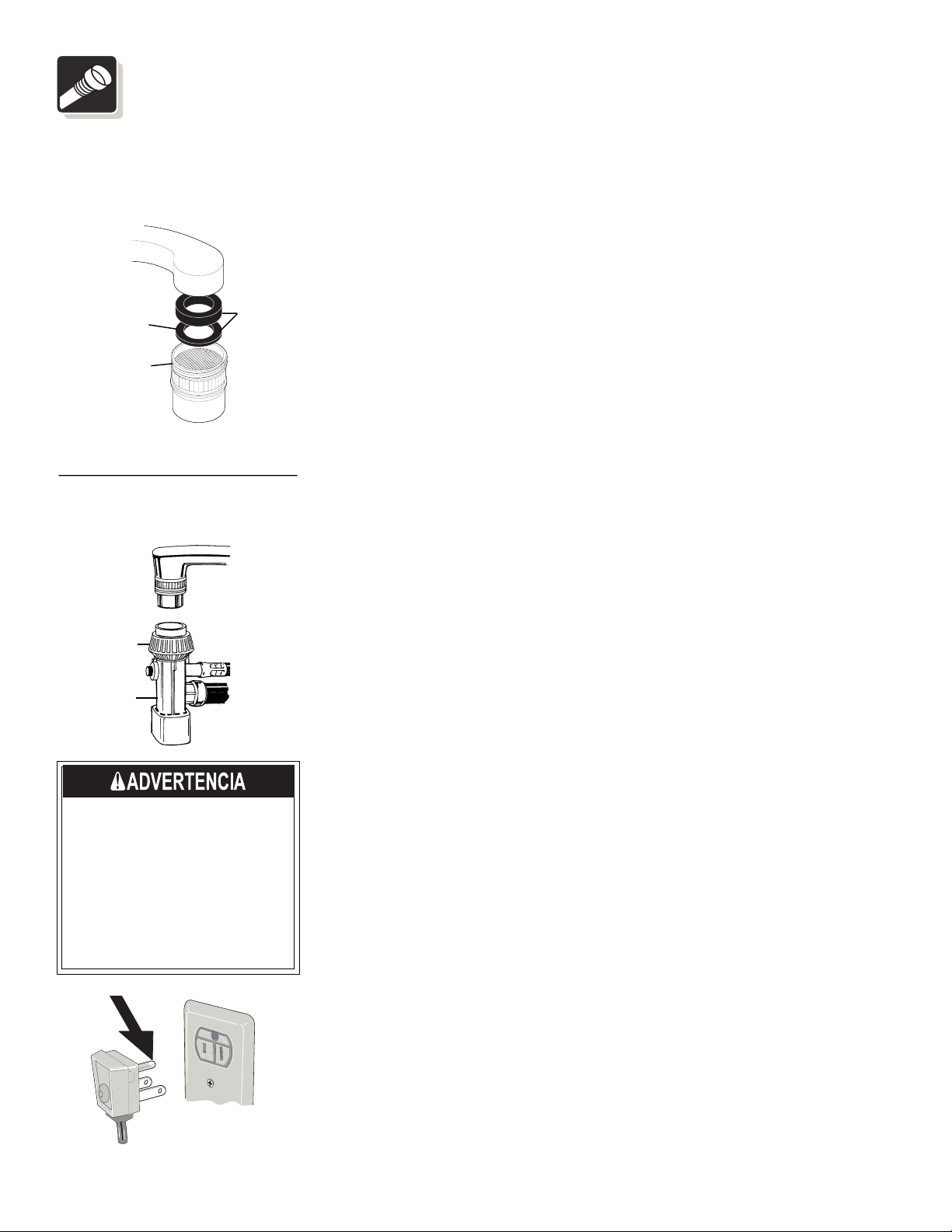

Conexión y desconexión del lavavajillas portátil/
covertible
El lavavajillas portátil/convertible debe ser conectado a un grifo y a un tomacorriente cada vez que se usa. Para una
conexión adecuada siga las instrucciones de esta página.
IMPORTANTE: Asegúrese que la puerta esté bien cerrada antes de mover el
Ensamble del adaptador de grifo
Para grifo
con rosca
exterior
Use sólo la
roldana
delgada
Adaptador
(Doble rosca)
Dos filtros de bronce deben estar
debajo de las roldanas de hule
Conexión de ensamble del
adaptador
al lavavajillas portátil
Collar
Copla
Evite el peligro de incendio o
descarga eléctrica. No use una
espiga adaptadora, cable de
extensión ni quite la espiga del
cable de conexión.
Si no sigue estas instrucciones
puede causarse lesiones,
incendio y aún la muerte.
Cordón eléctrico con una espiga de
puesta a tierra de tres conectores.
Para grifo
con rosca
interior
Use
roldanas
gruesa y
delgada
lavavajillas.
El cable eléctrico, la copla del grifo y las mangueras están colocadas en un
compartimiento en la parte de atrás del lavavajillas. Se debe instalar un adaptador
especial en el grifo antes de que usted pueda conectar el lavavajillas.
1. Separe el juego del adaptador al grifo del paquete de literatura.
2. Desenrosque el aereador existente en el grifo.
3. Examine la boquilla del grifo para ver si tiene rosca interna o externa.
• Si la rosca es
gruesa.
• Si la rosca es
• Si el grifo no tiene rosca, existe un juego de adaptador con instrucciones
para su colocación en un grifo sin rosca. Este juego puede comprarse en
la mayoría de las ferreterías.
4. Arme la boquilla del grifo como se indica. Asegúrese que los dos filtros de
bronce estén colocados debajo de las roldanas de hule.
interna
externa
, use tanto la roldana de hule delgada como la
, use sólo la roldana de hule delgada.
Cómo conectar el lavavajillas portátil/convertible
1. Deje correr el agua del grifo hasta que esté caliente. Cierre el grifo.
2. Saque las mangueras del compartimiento.
3. Empuje el collar hacia abajo e inserte el conector del grifo sobre el adaptador
del grifo.
4. Cuando el conector encaje en su lugar, suelte el collar.
5. Lentamente abra completamente el grifo de agua caliente.
6. Conecte el cable en un tomacorriente con receptor para tierra.
Para usar el agua mientras el lavavajillas está funcionando
Usted puede usar el agua del grifo mientras el lavavajillas está conectado. Sin
embargo, evite usar el agua cuando el lavavajillas está llenando o vaciando.
1. Presione el botón rojo en la copla para obtener el agua que desea. El grifo está
en caliente así que debe ajustarlo para obtener el agua a la temperatura
deseada.
2. Asegúrese de regresarlo completamente a la posición de agua caliente para
completar el ciclo.
Para desconectar el lavavajillas portátil/convertible
1. Cuando termine el ciclo, cierre el grifo de agua caliente.
2. Presione el botón rojo en la copla para dejar salir la presión de agua, teniendo
cuidado de no soltar la copla.
3. Presione el collar hacia abajo para soltar la copla.
4. Vacíe el agua que queda en la copla y pónga la copla en el compartimiento.
5. Desconecte el cordón de electricidad y póngalo en el compartimiento.
IMPORTANTE: La manguera de rociado del fregadero puede romperse debido a
presión constante del agua mientras se está usando el lavavajillas. Si su manguera
de rociado está conectada en la misma tubería que la del lavavajillas, le sugerimos
que la desconecte y cierre la abertura.
Conexión eléctrica para un lavavajillas portátil/convertible
Se necesita una fuente de electricidad de 120 voltios, 60Hz, sólo de Corriente
Alterna y de 15 amperios. Para su propia seguridad, el lavavajillas debe ser puesto
a tierra. Si existe mal funcionamiento o un corte y el lavavajillas está a tierra, se
reducirá el peligro de descarga eléctrica. El lavavajillas tiene un cordón eléctrico
con una espiga de puesta a tierra de tres conectores. Esta espiga debe ser
conectada a un receptáculo de tres receptores que sea adecuado y el cual debe
estar instalado de acuerdo con el Código Nacional de Electricidad y cualesquiera
códigos y ordenanzas locales.
Receptáculo a tierra instalado en la pared
Bajo ninguna circunstancia corte o quite la espiga o de cualquier otra manera evite
usar el conector de puesta a tierra.
Conversión a lavavajillas empotrado
Su lavavajillas portátil puede ser convertido en un lavavajillas empotrado (bajo el
tablero). Un juego de conversión No. 154241302 se requiere y está disponible con
su vendedor o distribuidor. Este juego de conversión incluye instrucciones.
12
Page 13
Soluciones a problemas comunes
Antes de hacer una llamada para servicio,
revise esta lista. Esto le puede ahorrar tiempo
y gastos. La siguiente lista incluye
experiencias comunes que no son el resultado
de fabricación o materiales defectuosos en su
lavavajillas.
Restos de comida en los platos
• Escoja otro ciclo para un tiempo de lavado más
largo.
• Vea la sección de Carga de las rejillas para una
carga correcta—evite colocar los artículos
juntos o pegados.
• La presión del agua en su casa puede ser muy
baja- debe ser de 20 a 120 libras por pulgada
cuadrada (psi).
• Examine la temperatura del agua que entra.
Debe estar por lo menos a 120
(Vea la sección Factores que afectan el
redimiento.)
• Seleccione la opción HI-TEMP WASH.
• Examine la dureza del agua. Para agua
extremadamente dura, puede ser necesario
instalar un suavizador de agua. (Vea la tabla de
detergentes.)
• Use detergente fresco.
• Examine que el embudo en la rejilla superior no
esté obstruido.
• Asegúrese que los artículos no están
bloqueando los brazos rociadores e impidiendo
su rotación.
o
F (49oC).
Los platos no se secan
• Elija la opción secado por calor.
• Asegúrese que el dispensador de agente de
enjuague está lleno.
• Aumente la cantidad de agente de enjuague.
(Vea la sección Agente de enjuague.)
• Examine la temperatura del agua que entra.
Asegúrese que está por lo menos a 120
o
(49
C).
• Tenga cuidado al cargar el lavavajillas - evite
que los artículos se peguen.
• Puede ser que los artículos de plástico
necesiten ser secados con una toalla.
• Las tazas con fondo cóncavo pueden retener
agua.
o
F
Vasos de vidrio/cubiertos
manchados u opacos
• Examine la dureza del agua. Para agua
extremadamente dura, puede ser necesario
instalar un suavizador de agua. (Vea la tabla de
detergente.)
• La temperatura del agua puede ser muy baja.
Evite temperaturas extremadamente altas o
bajas. (Vea la sección Factores que afectan el
redimiento.)
• Evite sobrecarga o la carga defectuosa. (Vea la
sección Preparación de los platos.)
• Use detergente fresco. El detergente viejo no
es efectivo.
• Asegúrese que el dispensador de agente de
enjuague está lleno.
• Asegúrese que se está usando la cantidad
apropiada de detergente para el ciclo elegido.
También determine el nivel de fosfato. (Vea la
sección Dispensador de detergente.)
• La presión de agua en su casa puede ser muy
baja - debe ser de 20 a 120 libras por pulgada
cuadrada (psi).
Vajillas dañadas
• Cargue con cuidado y no sobrecargue. (Vea la
sección Preparando y cargando platos.)
• Coloque los artículos delicados en la rejilla
superior.
• Asegure los vasos en contra de los pines y no
sobre los pines.
• Coloque los artículos en forma segura, a efecto
de que no se suelten cuando se sacan o meten
las rejillas. Cuando mueva las rejillas hacia
adentro o hacia fuera, hágalo léntamente.
• Asegúrese que los vasos altos y las copas con
base alta libran la parte superior de la tina
cuando la rejilla se empuja hacia adentro.
• La china antigua y el cristal finos deben ser
lavados a mano.
13
Page 14
Soluciones a problemas comunes (continuación)
Platos manchados o descoloridos
• El té y el café pueden manchar las tazas. Quite
las manchas lavándolas a mano y usando una
solución de 1/2 taza (120ml) de cloro en un litro
de agua tibia. Enjuáguelas bien.
• Los depósitos de hierro en el agua pueden
producir una película amarilla o café. Un filtro
especial, instalado en la tubería de agua
solucionará este problema. (Vea la sección
Cómo quitar manchas y película.)
• Los utensilios de aluminio pueden dejar marcas
grises o negras cuando se rozan con otros
artículos. Cárguelos apropiadamente.
• Ciertos alimentos de alta acidez pueden causar
decoloración en artículos de acero inoxidable o
plástico si se dejan sin enjuagar por períodos
largos. Use el ciclo de Rinse/Hold o
enjuáguelos a mano si el lavavajillas no se está
operando immediatamente.
• Si se mezclan artículos de acero inoxidable y
plata en la canasta de lavado de cubiertos
puede causarse daño a las hojas de acero
inoxidable. Evite mezclar utensilios de acero
inoxidable y plata.
Corrosión
• Usar mucho detergente en agua suave o
suavizada causa una película que no se pueda
quitar.
• Ajuste la cantidad de detergente basándose en
la dureza del agua. (Vea la sección de
Detergentes.)
• Baje la tempertura del agua.
• Use la opción heat dry off.
El detergente queda en las tazas
• El detergente puede ser viejo. Tírelo y use
detergente fresco.
• Esté seguro que la acción del agua llega hasta
el dispensador.
• Mire si el ciclo ha sido completado.
• Asegúrese que no haya artículos que impidan
que se abra el dispensador.
Fuga en el lavavajillas
• Use sólo detergente fresco, fabricado para
lavavajillas automáticos. Mida cuidadosamente
el detergente. Pruebe una marca diferente.
• El derrame de agente de enjuague puede
producir espuma y causar sobrellenado. Limpie
cualquier derrame con un trapo húmedo.
• Examine si el lavavajillas está nivelado. (Vea
Instrucciones de instalación.)
Sonidos normales que usted oirá
• Los sonidos normales incluyen el llenado del
agua, la circulación del agua y los sonidos del
motor.
• Existe un cambio notable en el sonido cuando la
acción de lavado cambia del brazo de rociado
inferior hacia el brazo intermedio. Esto es
normal ya que cada brazo produce un sonido
diferente.
• Es normal que el lavavajillas haga una pausa
(no hacer/tener sonido) cuando la acción de
lavado está cambiando entre los brazos inferior
e intermedio.
Agua en el fondo de la tina
• Si queda agua en el fondo de la tina después de
terminar el ciclo, esto no es normal. Si esto
sucede, puede ser que el lavavajillas no esté
desaguando en forma apropiada. (Vea la
sección El lavavajillas no desagua en forma
apropiada.)
Vapor en el ventilador
• El vapor de agua escapa por el respiradero
cuando el lavavajillas entra en la etapa de
lavado y/o secado del ciclo. Esto es normal.
El lavavajillas no funciona
• Examine si el circuito está bajado o si se ha
quemado un fusible.
• Asegúrese que el grifo del agua está abierto.
• Examine si el ciclo está correctamente fijado.
(Vea la sección Instrucciones de operación.)
• ¿Está el lavavajillas fijado en la opción de
arranque retardado?
• Asegúrese que la puerta está bien cerrada.
14
Page 15
Soluciones a problemas comunes (continuación)
El lavavajillas no desagua
correctamente
• Si la unidad está conectada a un triturador de
desperdicios, esté seguro de que el triturador
está vacío.
• Asegúrese que la espiga de apagado ha sido
retirada del interior del triturador de
desperdicios
• Examine si la manguera de desagüe esta
doblada o retorcida.
• Asegúrese que ciclo está completo y no en
pausa.
El ciclo toma mucho tiempo
• ¿No está el ciclo en retraso para calentado de
agua?
• ¿Se ha seleccionado la opción de arranque
retrasado?
• ¿Ha sido seleccionada la opción de higienizar?
El lavavajillas no se llena
• ¿Está abierto el grifo del agua?
• Revise el disyuntor o la caja de fusibles de su
hogar.
• Verifique si la manguera de admisión del agua
está doblada.
• Examine si la unidad está desaguando en forma
apropiada. (Vea la sección El lavavajillas no
desagua en forma apropiada.)
El lavavajillas tiene mal olor
• Puede causarse mal olor si se dejan trastos
sucios en el lavavajillas por largo tiempo. Use el
ciclo Rinse/Hold.
• Es normal que exista un olor diferente cuando
el lavavajillas se acaba de instalar.
• Examine si la unidad está desaguando en forma
apropiada. (Vea la sección El lavavajillas no
desagua en forma apropiada.)
Manchas en el interior de la tina
• Cuando se lavan grandes cantidades de trastos
con suciedad producida por productos de
tomate, se puede causar una apariencia
rosada/anaranjada. Esto no afectará el
rendimiento y desaparecerá gradualmente con
el tiempo. El preenjuagado o el uso del ciclo
Rinse/Hold reducirá las posibilidades de
manchas. Si se usa la opción HEAT DRY OFF
se reducirán las manchas.
Cómo quitar las manchas y la
película
El agua dura puede producir depósitos de cal en el
interior del lavavajillas. Los platos y los vasos
también pueden tener manchas y película por un
número de razones. (Va la sección Vajillas/
cubiertos con manchas u opacos.) Para quitar los
depósitos, las manchas y la película, limpie
siguiendo las instrucciones siguientes:
1. Cargue platos y vasos limpios de una forma
normal. No ponga ningún instrumento de metal
o cubiertos.
2. No agregue detergente.
3. Seleccione el ciclo POTS & PANS/HEAVY
WASH. Cierre y asegure la puerta para el
arranque.
4. Permita que el lavavajillas funcione por 25
minutos hasta alcanzar la porción del ciclo que
corresponde al lavado principal.
5. Abra la puerta y ponga dos tazas de vinagre
blanco en el fondo del lavavajillas.
6. Cierre y asegure la puerta y permita que
termine el ciclo.
Nota: Si esta condición persiste, puede ser
necesario considerar el uso de un suavizador del
agua.
Para adaptar su lavadora de platos y que haga juego con sus muebles
de cocina:
• Usted necesitará un juego para hacer cortes.
• Para más información, consulte el paso 10 del Instructivo de Instalación que se incluye con su
lavadora de platos.
15
Page 16
Información de la garantía de los electrodomésticos mayores
Su electrodoméstico está cubierto por una garantía limitada de un año. Durante un año a partir de la fecha original
de compra, Electrolux cubrirá todos los costos de reparación o reemplazo de cualquier pieza de éste
electrodoméstico que se encuentren defectuosas en materiales o mano de obra cuando el electrodoméstico se
instala, utiliza y mantiene de acuerdo con las instrucciones proporcionadas.
Exclusiones
Si tiene que
solicitar
servicio
técnico
Esta garantía sólo se aplica en los Estados Unidos y Canadá. En los EE.UU., su electrodoméstico está garantizado por Electrolux Major
Appliances North America, una división de Electrolux Home Products, Inc. En Canadá, su electrodoméstico está garantizado por
Electrolux Canada Corp. Electrolux no autoriza a ninguna persona a cambiar o agregar ninguna obligación bajo esta garantía. Nuestras
obligaciones de reparación y piezas bajo esta garantía deben ser realizadas por Electrolux o compañía de servicio autorizado. Las
especificaciones o características del producto según se describen o ilustran están sujetas a cambio sin previo aviso.
EE. UU.
1.800.944.9044
Electrolux Major Appliances
North America
P.O. Box 212378
Augusta, GA 30907
Esta garantía no cubre lo siguiente:
1. Productos a los que se les quitaron o alteraron los números de serie originales o que no pueden determinarse con
facilidad.
2. Productos que hayan sido transferidos del dueño original a un tercero o que no se encuentren en los EE.UU. o en
Canadá.
3. Óxido en el interior o exterior de la unidad.
4. Los productos comprados “previamente usados o productos de muestra” no están cubiertos por esta garantía.
5. Pérdida de alimentos por fallas del refrigerador o congelador.
6. Productos utilizados para fines comerciales.
7. Las llamadas de servicio que no involucren el funcionamiento defectuoso ni los defectos de materiales o de mano de
obra, o para electrodomésticos que no sean utilizados para uso normal del hogar o de acuerdo con las instrucciones
proporcionadas.
8. Llamadas de servicio para corregir errores de instalación del electrodoméstico o para instruirlo sobre el uso del
mismo.
9. Gastos para facilitar el acceso al electrodoméstico para el servicio, tales como la remoción de molduras, armarios,
estantes, etc. que no eran parte del electrodoméstico cuando se envió de la fábrica.
10. Llamadas de servicio para reparar o reemplazar bombillas, filtros de aire, filtros de agua, otros consumibles, perillas,
manijas u otras piezas decorativas.
11. Costos adicionales que incluyen, sin limitarse, cualquier llamada de servicio fuera de las horas de oficina, durante los
fines de semana o días feriados, peajes, pasajes de transporte o millaje/kilometraje para llamadas de servicio en
áreas remotas, incluyendo el estado de Alaska.
12. Daños al acabado del electrodoméstico o al hogar que hayan ocurrido durante la instalación, incluyendo, sin
limitarse, los armarios, paredes, etc.
13. Dañós causados por: servicio realizado por compañías de servicio no autorizadas, el uso de piezas que no sean
piezas genuinas Electrolux o piezas obtenidas de personas que no pertenezcan a compañías de servicio autorizado,
o causas externas como abuso, mal uso, suministro eléctrico inadecuado, accidentes, incendios, hechos fortuitos or
desastres naturales.
RENUNCIA DE RESPONSABILIDAD DE GARANTÍAS IMPLÍCITAS; LIMITACIÓN DE ACCIONES LEGALES
LA ÚNICA Y EXCLUSIVA OPCIÓN DEL CLIENTE BAJO ESTA GARANTÍA LIMITADA ES LA REPARACIÓN O
REEMPLAZO DEL PRODUCTO SEGÚN SE INDICA. LOS RECLAMOS BASADOS EN GARANTÍAS IMPLÍCITAS,
INCLUYENDO LAS GARANTÍAS DE COMERCIALIZACIÓN O APTITUD DEL PRODUCTO PARA UN PROPÓSITO
ESPECÍFICO, ESTÁN LIMITADOS A UN AÑO O AL PERÍODO MÍNIMO PERMITIDO POR LEY, PERO NUNCA MENOS DE
UN AÑO. ELECTROLUX NO SERÁ RESPONSABLE POR DAÑOS CONSECUENTES O INCIDENTALES COMO POR
EJEMPLO DAÑOS A LA PROPIEDAD Y GASTOS INCIDENTALES OCASIONADOS POR EL INCUMPLIMIENTO DE ESTA
GARANTÍA ESCRITA O DE CUALQUIER GARANTÍA IMPLÍCITA. ALGUNOS ESTADOS Y PROVINCIAS NO PERMITEN LA
EXCLUSIÓN O LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES O LIMITACIONES EN LA DURACIÓN DE
LAS GARANTÍAS IMPLÍCITAS, DE MANERA QUE PUEDE QUE ESTAS LIMITACIONES O EXCLUSIONES NO SE
APLIQUEN EN SU CASO. ESTA GARANTÍA ESCRITA LE OTORGA DERECHOS LEGALES ESPECÍFICOS. ESO
POSIBLE QUE TAMBIÉN TENGA OTROS DERECHOS QUE VARÍAN DE UN ESTADO A OTRO.
Guarde su recibo, el comprobante de entrega o cualquier otro registro de pago adecuado para establecer el período de
la garantía si llegara a requerir servicio.
Si se realiza la reparación, le conviene obtener y conservar todos los recibos.
El servicio realizado bajo esta garantía debe ser obtenido a través de Electrolux utilizando las direcciones o números que
se indican abajo.
Canadá
1.800.668.4606
Electrolux Canada Corp.
5855 Terry Fox Way
Mississauga, Ontario, Canada
L5V 3E4
16
Loading...
