Frigidaire PMBD3080AF Installation guide

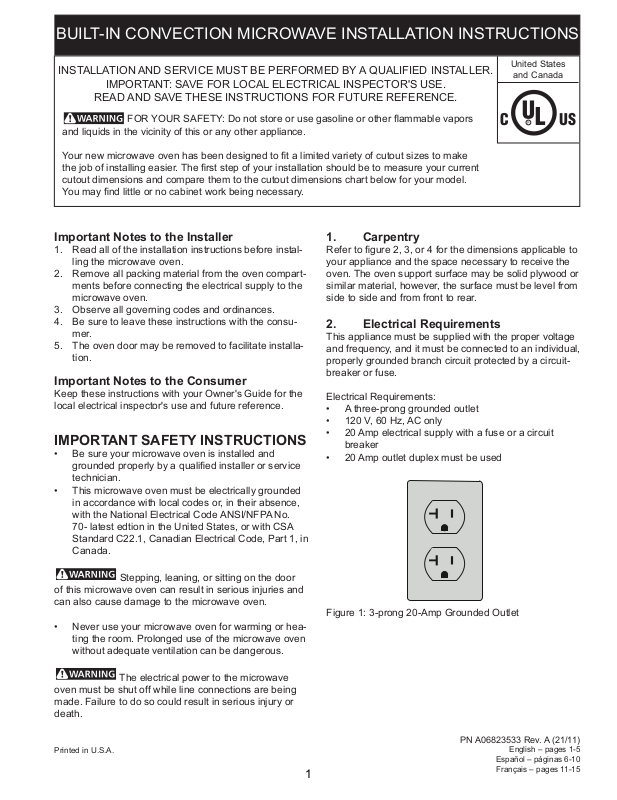

BUILT-IN CONVECTION MICROWAVE INSTALLATION INSTRUCTIONS

1

INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.

IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR'S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

FOR YOUR SAFETY: Do not store or use gasoline or other ammable vapors

and liquids in the vicinity of this or any other appliance.

Your new microwave oven has been designed to t a limited variety of cutout sizes to make
the job of installing easier. The rst step of your installation should be to measure your current

cutout dimensions and compare them to the cutout dimensions chart below for your model.

You may nd little or no cabinet work being necessary.

Important Notes to the Installer

1. Read all of the installation instructions before instal­ling the microwave oven.

2. Remove all packing material from the oven compart­ments before connecting the electrical supply to the
microwave oven.

3. Observe all governing codes and ordinances.

4. Be sure to leave these instructions with the consu­mer.

5. The oven door may be removed to facilitate installa­tion.

1. Carpentry

Refer to gure 2, 3, or 4 for the dimensions applicable to

your appliance and the space necessary to receive the
oven. The oven support surface may be solid plywood or
similar material, however, the surface must be level from
side to side and from front to rear.

2. Electrical Requirements

This appliance must be supplied with the proper voltage
and frequency, and it must be connected to an individual,
properly grounded branch circuit protected by a circuit­breaker or fuse.

Important Notes to the Consumer

Keep these instructions with your Owner's Guide for the
local electrical inspector's use and future reference.

IMPORTANT SAFETY INSTRUCTIONS

• Be sure your microwave oven is installed and

grounded properly by a qualied installer or service

technician.

• This microwave oven must be electrically grounded
in accordance with local codes or, in their absence,
with the National Electrical Code ANSI/NFPA No.
70- latest edtion in the United States, or with CSA
Standard C22.1, Canadian Electrical Code, Part 1, in
Canada.

Electrical Requirements:

• A three-prong grounded outlet

• 120 V, 60 Hz, AC only

• 20 Amp electrical supply with a fuse or a circuit
breaker

• 20 Amp outlet duplex must be used

United States

and Canada

Stepping, leaning, or sitting on the door
of this microwave oven can result in serious injuries and
can also cause damage to the microwave oven.

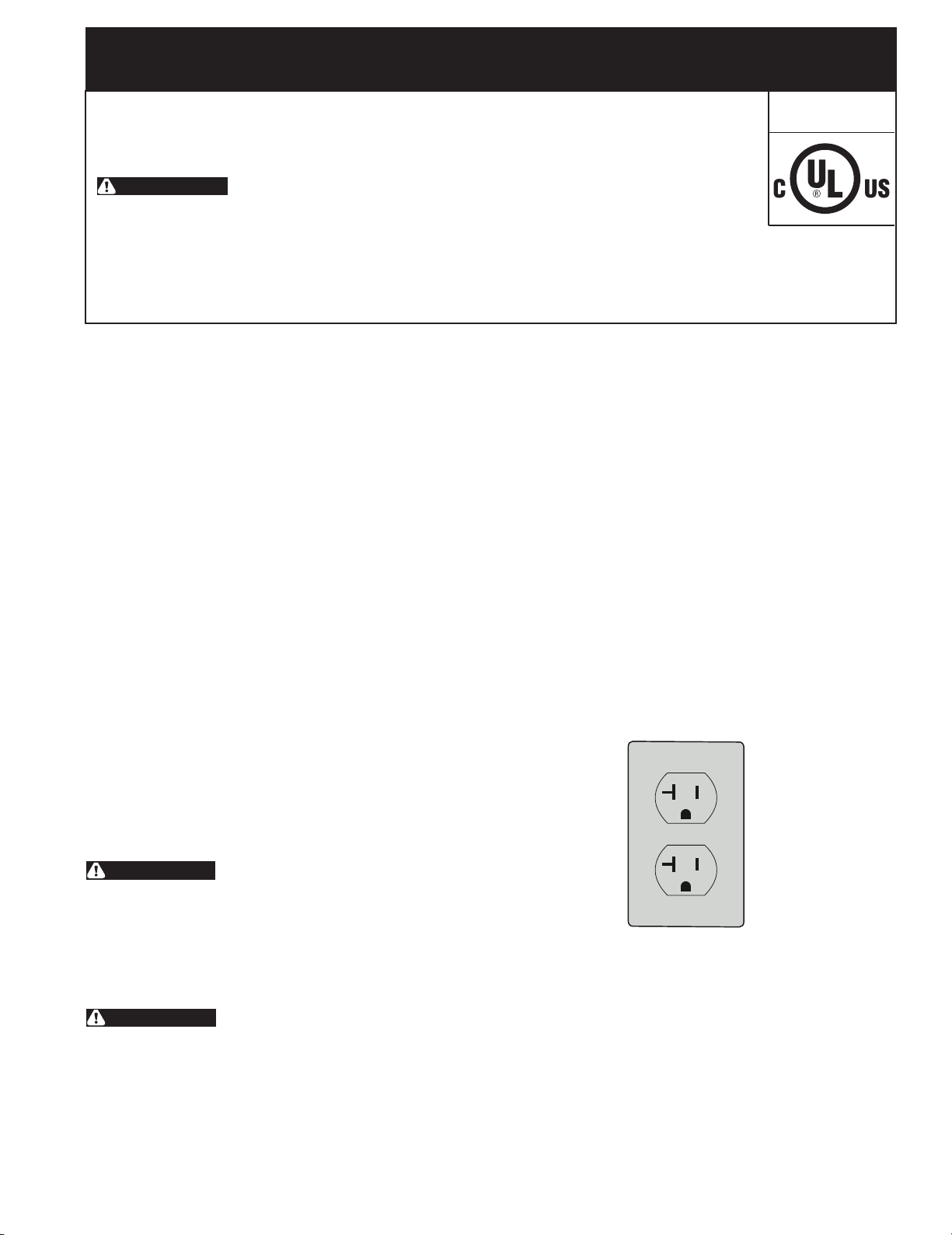

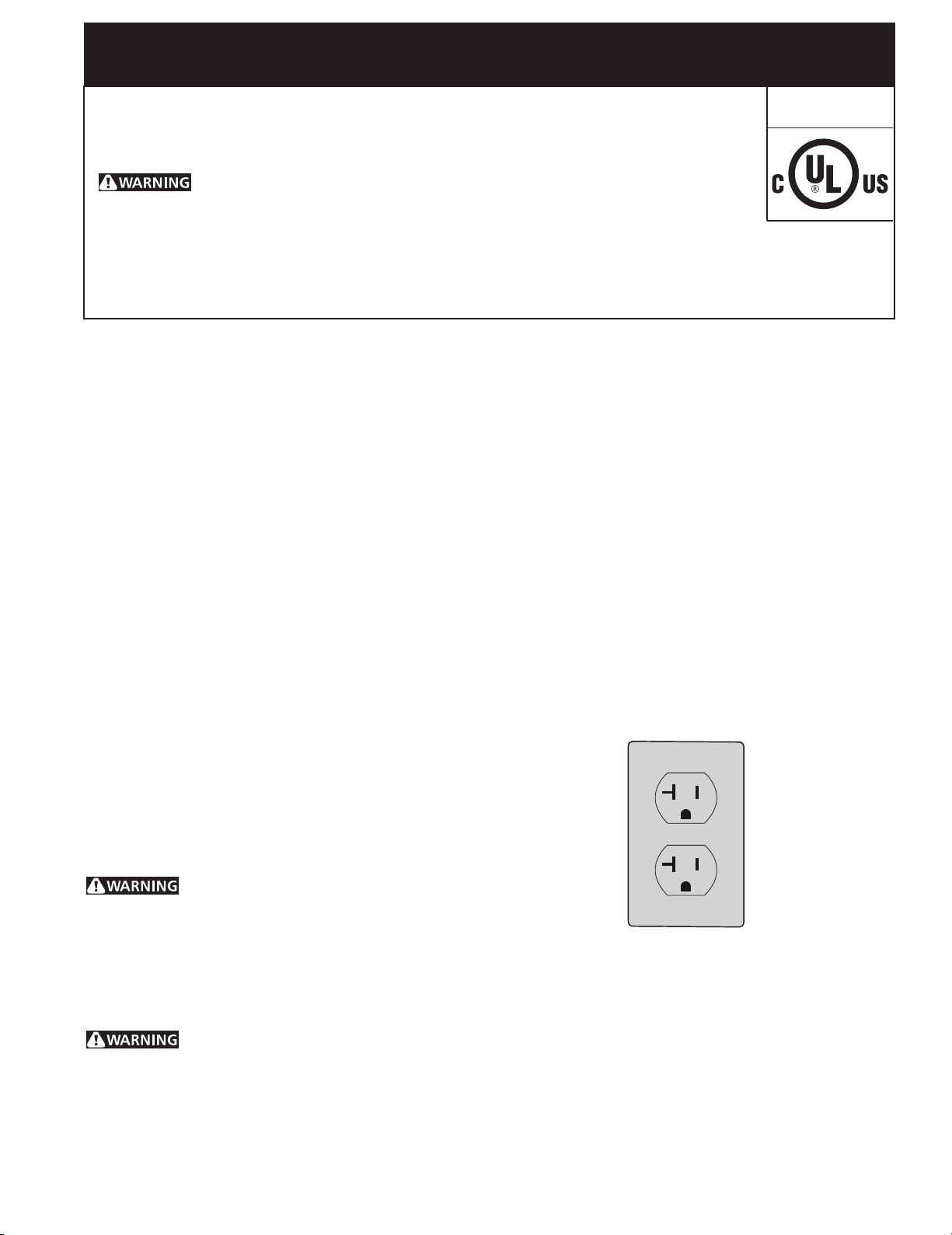

Figure 1: 3-prong 20-Amp Grounded Outlet

• Never use your microwave oven for warming or hea-

ting the room. Prolonged use of the microwave oven
without adequate ventilation can be dangerous.

The electrical power to the microwave
oven must be shut off while line connections are being
made. Failure to do so could result in serious injury or
death.

Printed in U.S.A.

PN A06823533 Rev. A (21/11)

English – pages 1-5
Español – páginas 6-10
Français – pages 11-15

BUILT-IN CONVECTION MICROWAVE INSTALLATION INSTRUCTIONS

2

3. Cabinet Installation

1. Unpack the microwave oven.

2. Find the two mounting screws included in the litera­ture package.

3. Insert the oven into the cabinet opening.

4. Push the oven in and against the cabinet.

NOTES:

1. The base must be capable of supporting 155 pounds
(70 kg).

2. Allow at least 21" (53.3 cm) clearance in front of the
oven for door depth when it is open.

3. Dimension G (cutout depth) is critical to the proper
installation of the built-in oven. If the oven decorative

trim does not lie ush against the cabinet, or if noise

is heard on convection models, verify dimension G
to assure that it is the required depth.

Do not lift or manipulate the oven door handle
or the control panel.

Heavy Weight Hazard

• Use two or more people to move and install the
microwave oven.

• Failure to follow this instruction can result in injury
or damage to the unit.

2"

min

I

24" min

Outlet

Area

20 Amp

Circuit

A

H

2"

F

min

C

G

B

36" min

17-5/8"

required
distance

to oor

D

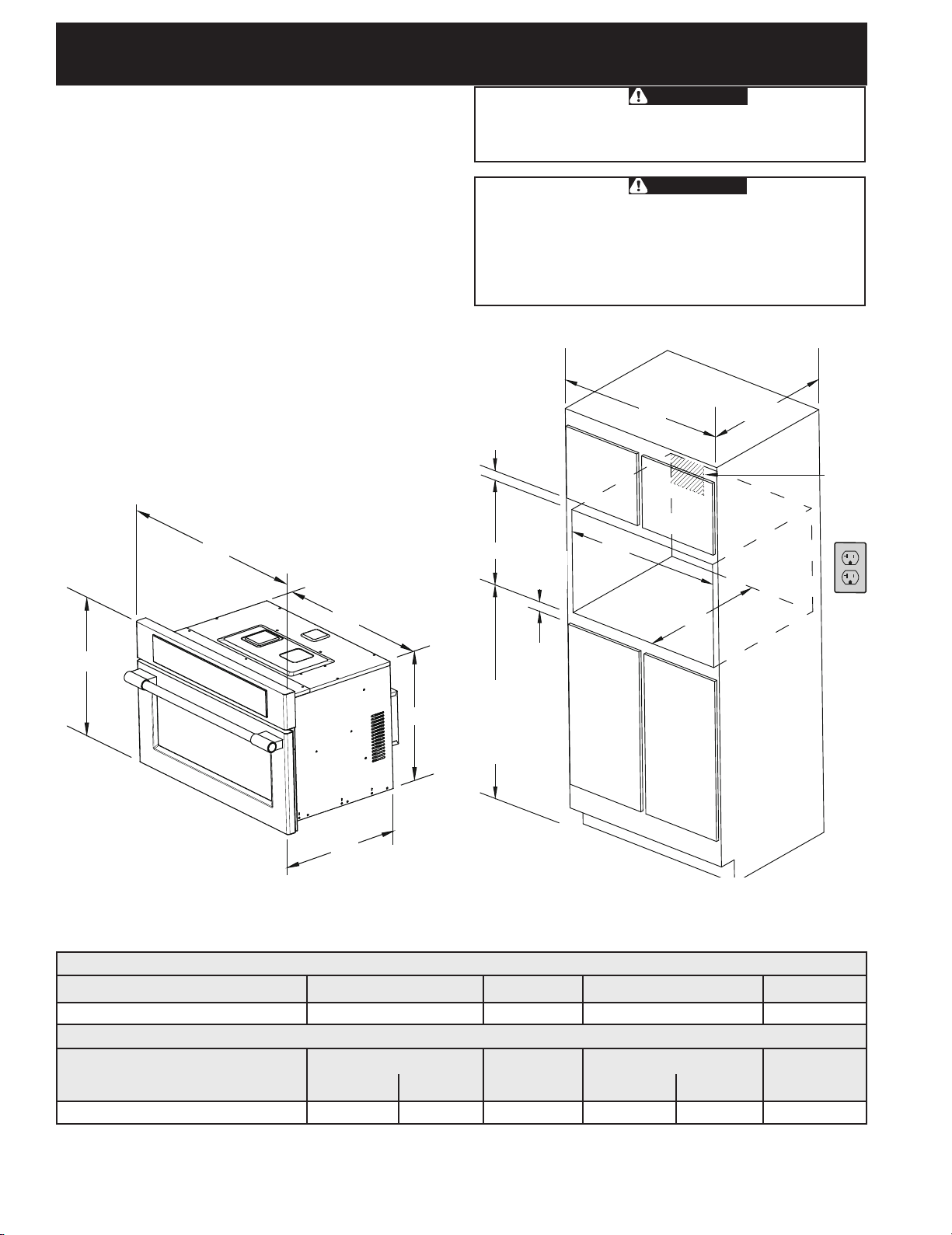

Figure 2: Microwave Only

PRODUCT DIMENSIONS

MODEL A B C D

Convection Microwave Oven 29-13/16 19 24-5/8 23

CUTOUT DIMENSIONS AND CABINET WIDTH

MODEL F G

Min. Max. Min Min. Max. Min.

Convection Microwave Oven 28 28-3/8 22 17-3/4 18 30-1/8

All dimensions are in inches (cm).

H

I

BUILT-IN CONVECTION MICROWAVE INSTALLATION INSTRUCTIONS

3

NOTES:

1. The base must be capable of supporting 155 pounds
(70 kg).

2. Allow at least 21" (53.3 cm) clearance in front of the
oven for door depth when it is open.

3. Dimension G (cutout depth) is critical to the proper
installation of the built-in oven. If the oven decorative

trim does not lie ush against the cabinet, or if noise

is heard on convection models, verify dimension G
to assure that it is the required depth.

2"

min

I

24" min*

Outlet

Area

20 Amp

Circuit

B

A

H

C

36" min

17-5/8"

D

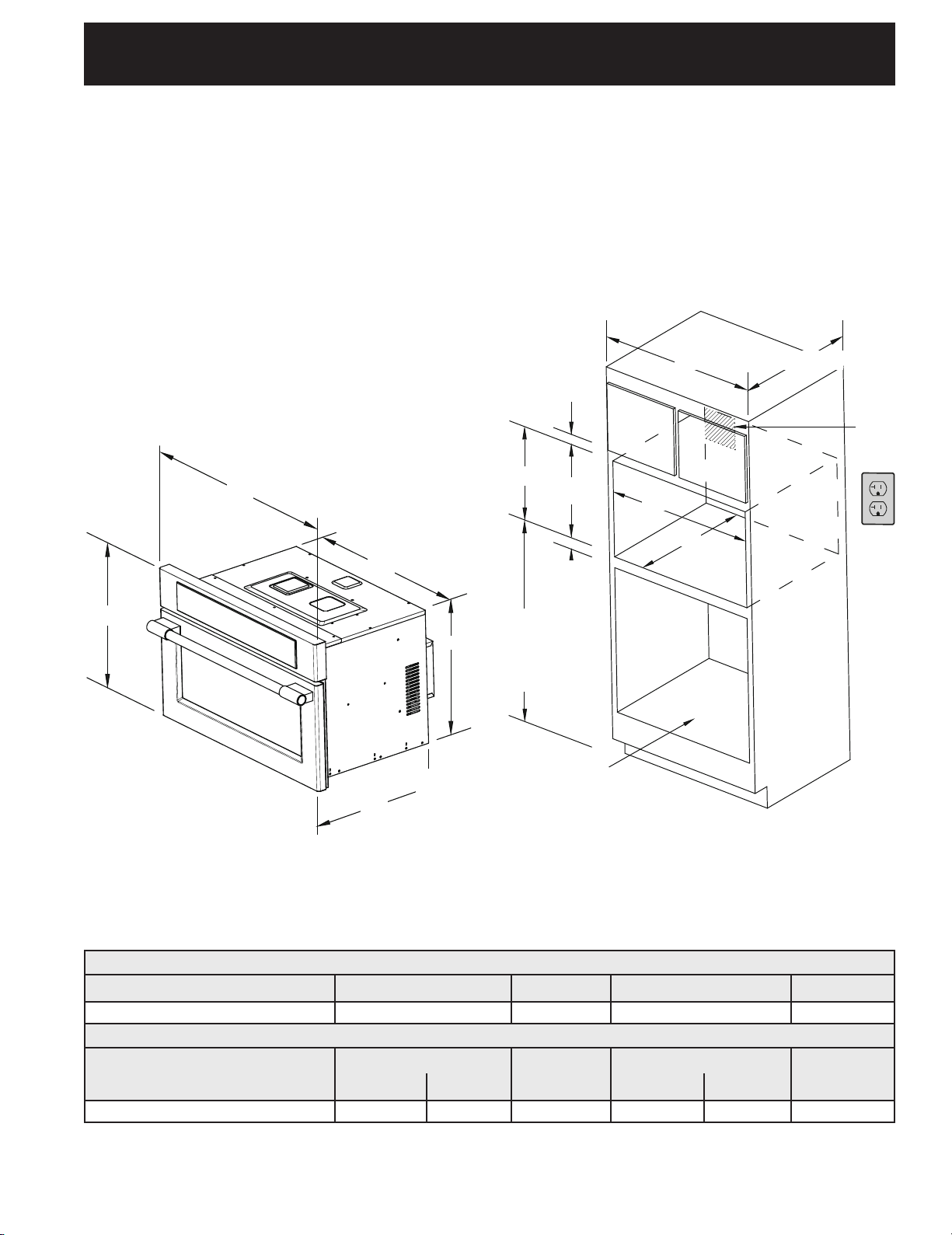

Figure 3: Microwave with Wall Oven

installation instructions

required
distance

for cutout dimensions

2"

min*

to oor

* See wall oven

F

G

PRODUCT DIMENSIONS

MODEL A B C D

Convection Microwave Oven 29-13/16 19 24-5/8 23

CUTOUT DIMENSIONS AND CABINET WIDTH

MODEL F G

Min. Max. Min Min. Max. Min.

Convection Microwave Oven 28 28-3/8 22 17-3/4 18 30-1/8

All dimensions are in inches (cm).

H

I

BUILT-IN CONVECTION MICROWAVE INSTALLATION INSTRUCTIONS

4

NOTES:

1. The base must be capable of supporting 155 pounds
(70 kg).

2. Allow at least 21" (53.3 cm) clearance in front of the
oven for door depth when it is open.

3. Dimension G (cutout depth) is critical to the proper
installation of the built-in oven. If the oven decorative

trim does not lie ush against the cabinet, or if noise

is heard on convection models, verify dimension G
to assure that it is the required depth.

Outlet

Area

20 Amp

Circuit

A

C

3"

min

H

B

17-5/8"

36"

G

F

D

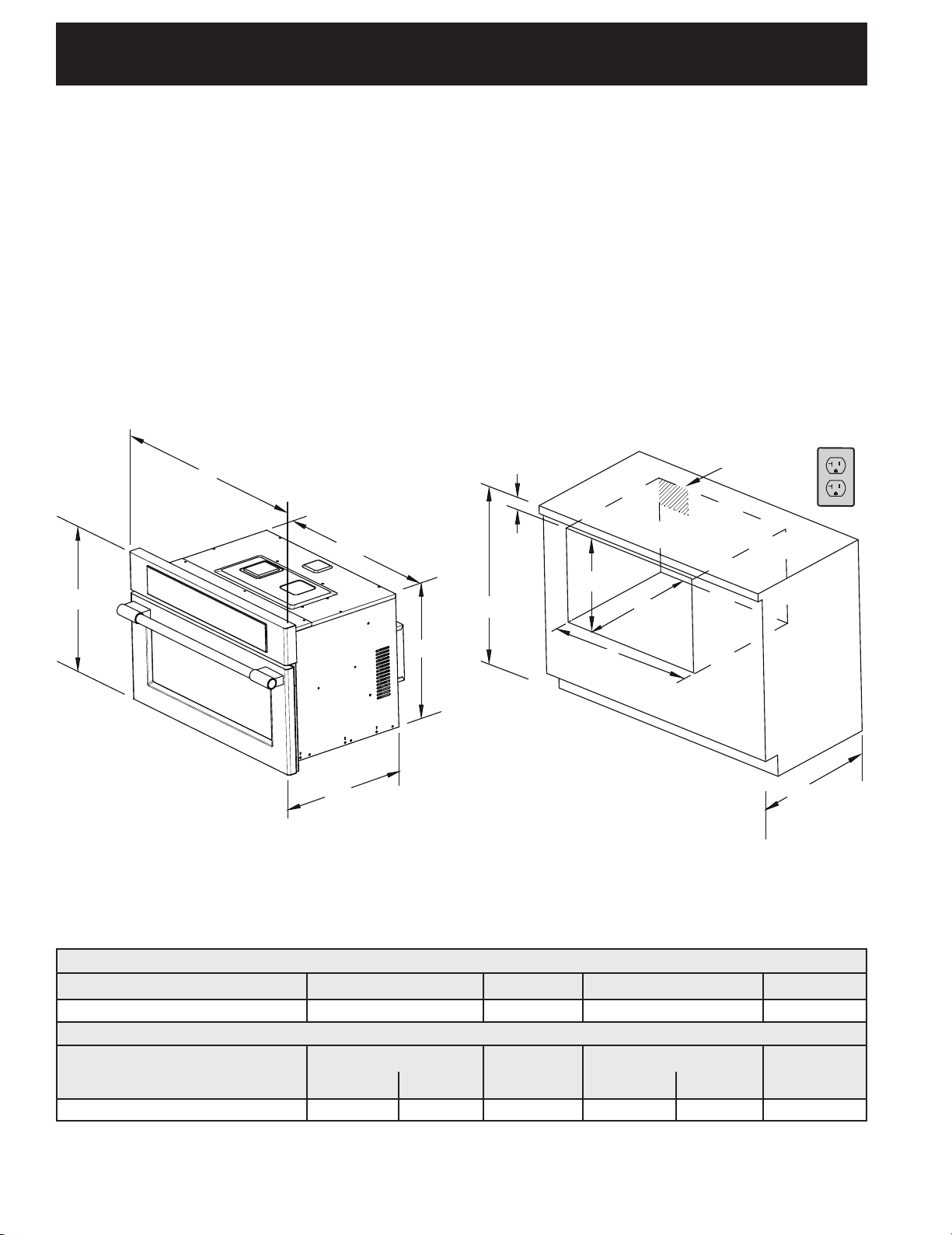

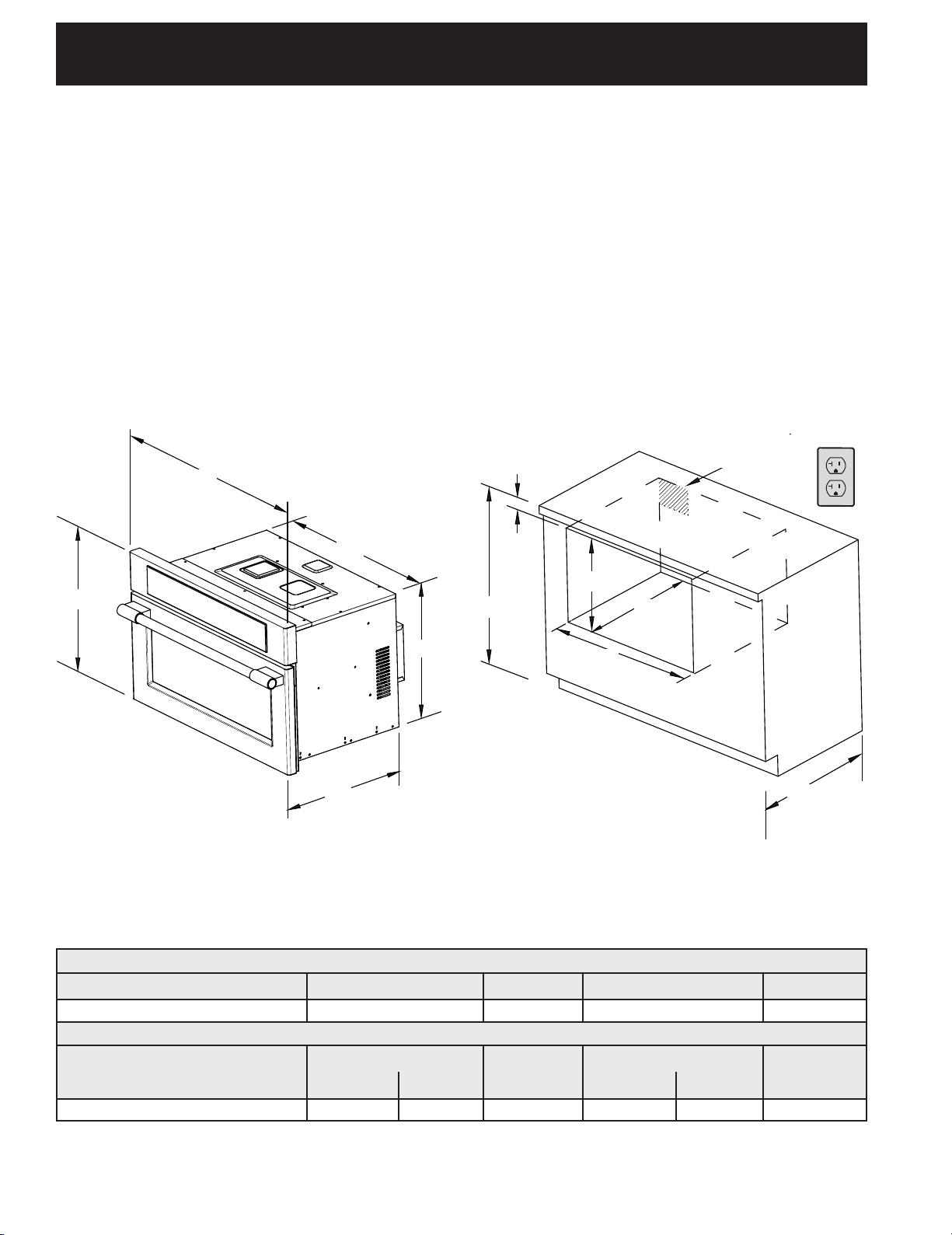

Figure 4: Microwave Under Counter Top

PRODUCT DIMENSIONS

MODEL A B C D

Convection Microwave Oven 29-13/16 19 24-5/8 23

CUTOUT DIMENSIONS AND CABINET WIDTH

MODEL F G

Min. Max. Min Min. Max.

Convection Microwave Oven 28 28-3/8 22 17-3/4 18

All dimensions are in inches (cm).

H

24" min

BUILT-IN CONVECTION MICROWAVE INSTALLATION INSTRUCTIONS

5

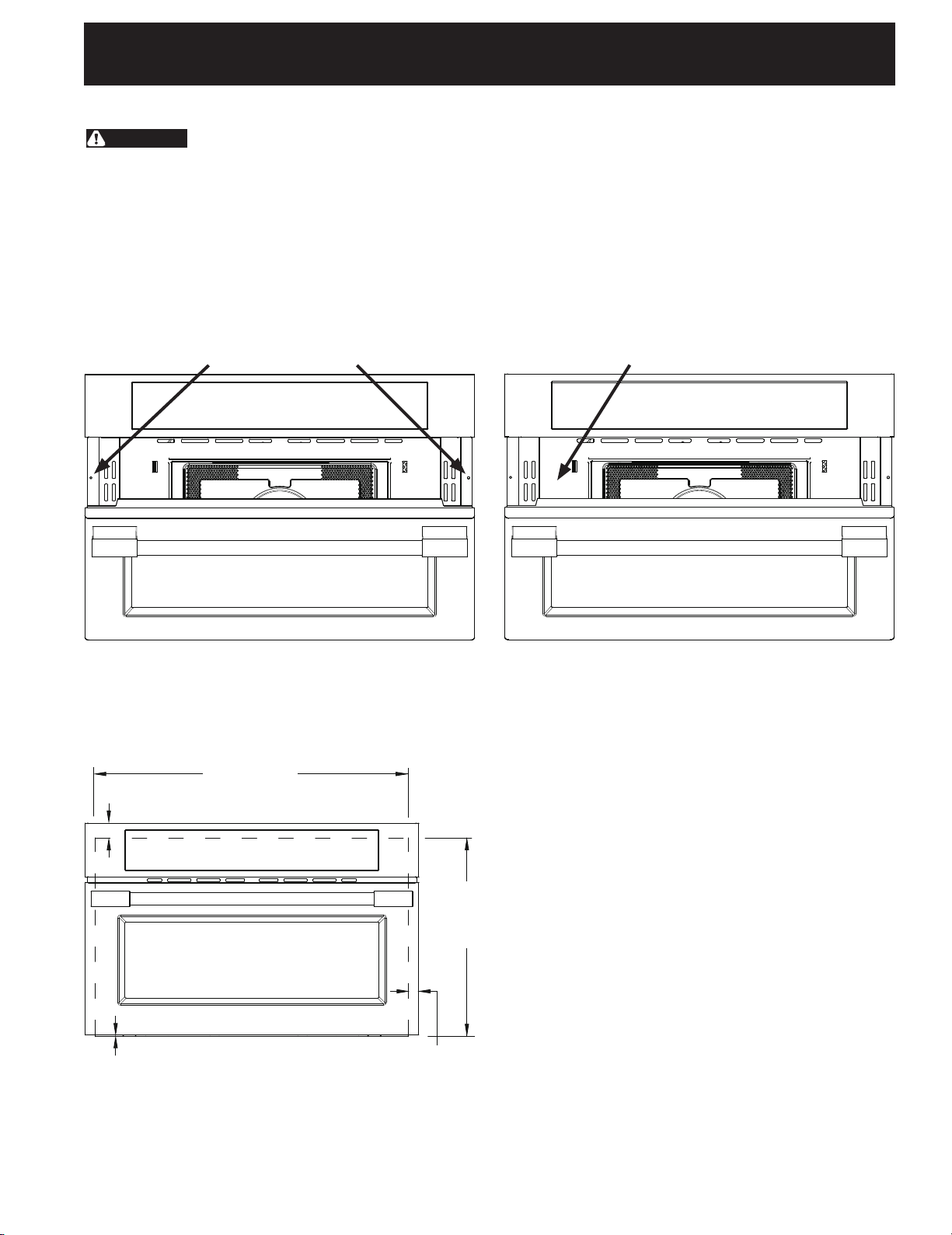

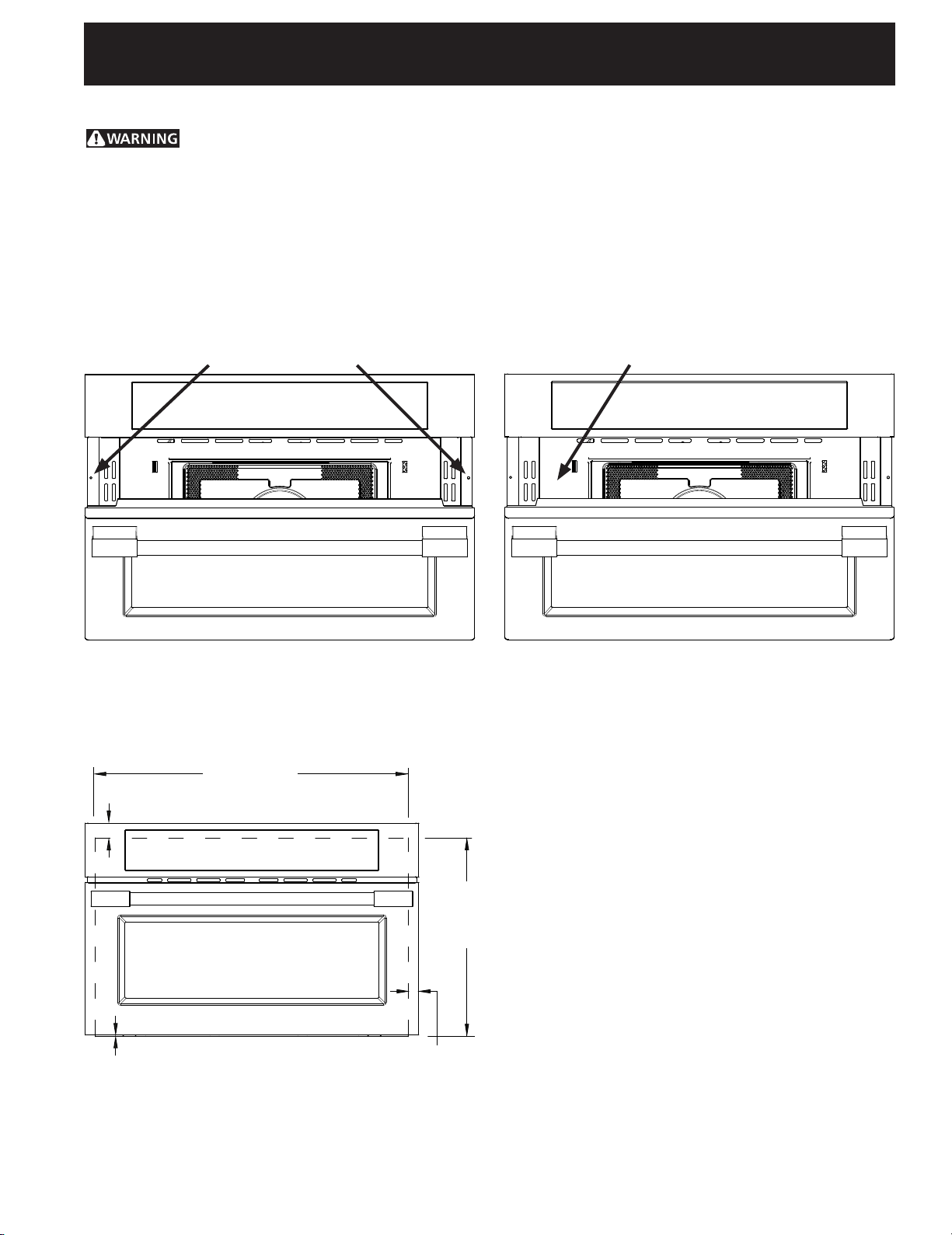

4. Install Mounting Screws

The microwave oven can tip when the
door is open. The mounting screws supplied with the
microwave oven must be installed to prevent tipping of
the microwave oven and injury to persons.

1. The mounting holes in the side trims may be used as

a template to locate the appliance mounting screw

holes (see gure 5).

2. Use the two screws supplied to x the appliance to

the cabinet.

6. Model and Serial Number Location

The serial plate is located along the interior side trim of
the oven and visible when the door is open.

When ordering parts for or making inquiries about your
microwave oven, always be sure to include the model
and serial numbers and a lot number or letter from the
serial plate.

Serial PlateMounting Holes

5. Minimum Cutout Overlap

28"

1-5/16"

min cutout

1/8"

Figure 6: Minimum cutout overlap

17-3/4"

min

cutout

15/16"

Figure 7: Serial Plate LocationFigure 5: Mounting Screw Holes

Before You Call for Service

Read the "Before You Call for Service Checklist" and the
"Operating Instructions" in your Use and Care Guide:
it may save you time and expense. The list includes
common occurrences that are not the result of defective
workmanship or materials in this appliance.

Refer to your Use and Care Guide for service phone
numbers.

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

6

LA INSTALACIÓN Y EL SERVICIO DEBEN SER REALIZADAS POR UN TÉCNICO CALIFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR ELÉCTRICO LOCAL.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURA REFERENCIA.

ADVERTENCIA

PARA SU SEGURIDAD: No almacene ni use gasolina u otros vapores

o líquidos inflamables cerca de este o cualquier otro aparato.

Su nuevo horno microondas ha sido diseñado para encajar en una variedad limitada de
espacios para hacer la instalación más fácil. El primer paso de la instalación debe ser medir las
dimensiones del espacio a instalar y compararlas a las dimensiones del cuadro para su modelo
a continuación.
Es posible que sea necesario muy pocos o ningún cambio al gabinete.

Notas importantes para el instalador

1. Lea todas las instrucciones antes de instalar el horno
microondas.

2. Quite todos los materiales de empaque de los comparti­mentos del horno antes de conectarlo al suministro
eléctrico.

3. Se debe cumplir con todos los códigos y ordenanzas
locales.

4. Asegúrese de dejar estas instrucciones al usuario.

5. La puerta del horno puede quitarse para facilitar la
instalación.

Notas importantes para el usuario

Mantenga estas instrucciones con la Guía para el usuario,
para uso por el inspector eléctrico local y para futura referen­cia.

INSTRUCCIONES IMPORTANTES DE
SEGURIDAD

• Asegúrese de que su horno microondas esté instalado y
asegurado correctamente por un instalador o técnico
calificado.

• El horno microondas debe estar conectado a tierra de
acuerdo a las regulaciones locales o, en su ausencia, con
el Código de electricidad local ANSI/NFPA No. 70- última
edición en los Estados Unidos, o con CSA Estándar
C22.1, Código eléctrico de Canadá, Parte 1, en Canadá.

1. Carpintería

Referirse a las figuras 2, 3 o 4, para las dimensiones
aplicables a su aparato y el espacio necesario para colocar el
horno. La superficie de soporte del horno debe ser madera
contrachapada sólida o material similar, y la superficie debe
estar nivelada de lado a lado y de la parte anterior a la parte
posterior.

2. Requisitos eléctricos

El aparato debe estar suministrado con el voltaje y la
frecuencia adecuados, y debe estar conectado a un circuito
derivado individual y a tierra, protegido por un fusible o
interruptor.

Requisitos eléctricos:

• Tomacorriente a tierra de tres espigas.

• 120 V, 60 Hz, sólo CA.

• Suministro eléctrico de 20 Amp con fusible o interruptor.

• Tomacorriente duplex de 20 Amp.

Estados Unidos

y Canadá

ADVERTENCIA

la puerta de este microondas puede resultar en serias
lesiones, además de dañar el aparato.

• Nunca utilice el horno microondas para calentar la
habitación. El uso prolongado del microondas sin la
ventilación adecuada puede ser peligroso.

Pararse, recostarse o sentarse sobre

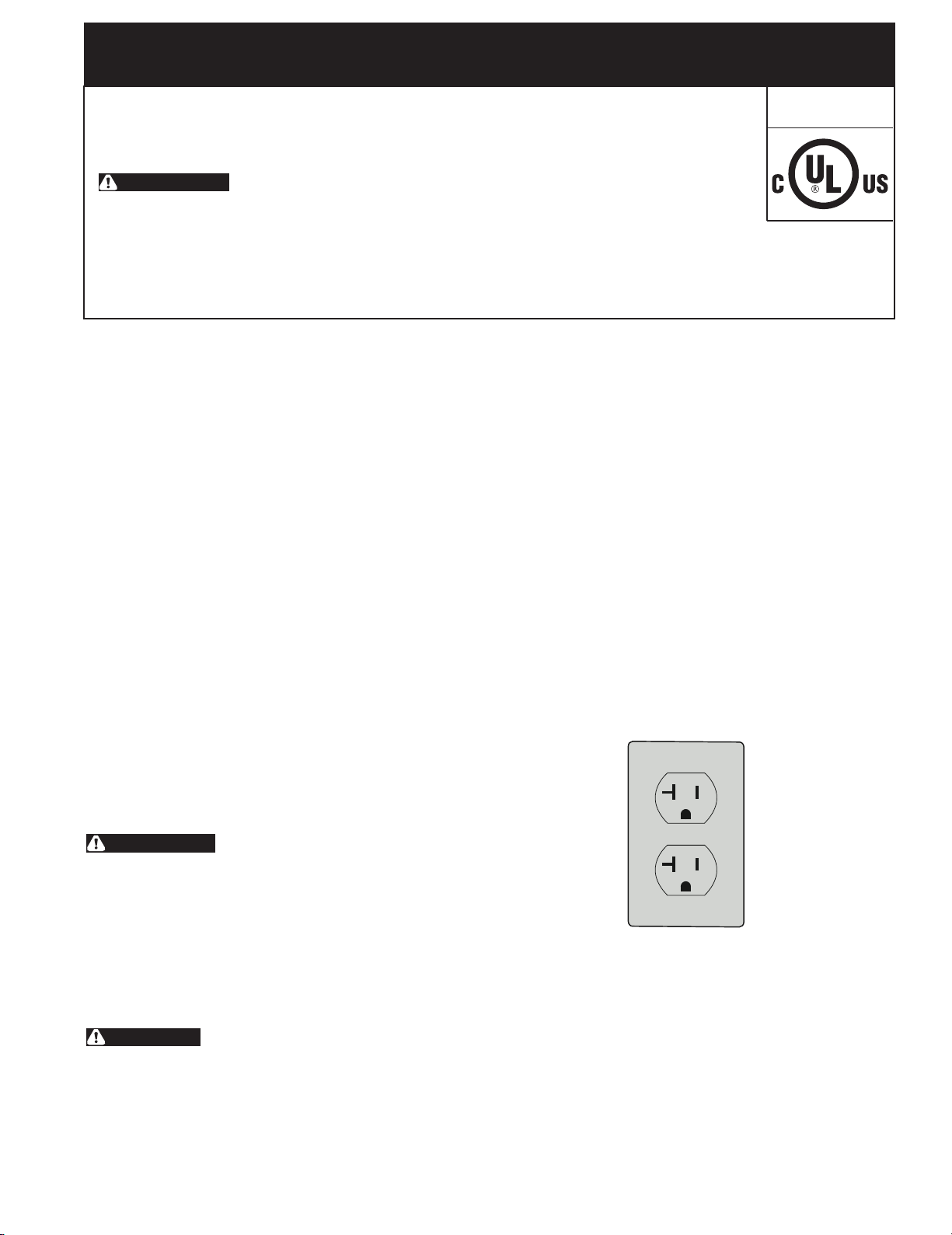

Figura 1: Tomacorriente a tierra de tres espigas

ADVERTENCIA

microondas debe estar apagado cuando se conecta al
suministro. No hacer esto puede resultar en lesiones serias
o fatales.

Impreso en los Estados Unidos de América.

El poder eléctrico del horno

PN A06823533 Rev. A (21/11)

Inglés - páginas 1-5

Español - páginas 6-10

Francés- páginas 11-15

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

7

3. Instalación del gabinete

1. Quitar el microondas del empaque.

2. Buscar los dos tornillos de montaje incluidos en el
paquete.

3. Insertar el microondas en la abertura del gabinete.

4. Empujar el microondas para ajustarlo al gabinete.

OBSERVACIONES:

1. La base debe ser apta para soportar 155 libras (70 kg).

2. Deje al menos 21" (53,3 cm) de espacio en la parte
frontal de la puerta del microondas cuando está abierta.

3. La dimensión G (profundidad del espacio) es crítica para
la instalación correcta del horno incorporado. Si el horno
no encaja perfectamente en el gabinete, o si se oyen
ruidos en los modelos de convección, verifique la
dimensión G para asegurarse de que sea de la
profundidad necesaria.

ADVERTENCIA

No levante o manipule la manija de la puerta del horno o el
panel de control.

ADVERTENCIA

Peligro de objeto pesado.

Dos o más personas son necesarias para mover e

•

instalar el horno.
No seguir estas instrucciones puede resultar en lesiones

•

o daños al aparato.

2"

I

24" min

min

Circuito de

Área de

salida

20 Amp.

A

H

2"

F

min

C

G

B

Mínimo 36"

17-5/8"

de distancia
necesaria al

piso

D

Figura 2: Sólo microondas

DIMENSIONES DEL PRODUCTO

MODELO A B C D

Horno microondas de convección 29-13/16 19 24-5/8 23

DIMENSIONES DEL ESPACIO Y ANCHO DEL GABINETE

MODELO F G

Mín. Máx. Mín Mín. Máx. Mín.

Horno microondas de convección 28 28-3/8 22 17-3/4 18 30-1/8

Todas las dimensiones están en pulgadas (cm).

H

I

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

8

OBSERVACIONES:

1. La base debe ser apta para soportar 155 libras (70 kg).

2. Deje al menos 21" (53,3 cm) de espacio en la parte frontal de
la puerta del microondas cuando está abierta.

3. La dimensión G (profundidad del espacio) es crítica para la
instalación correcta del horno incorporado. Si el horno no
encaja perfectamente en el gabinete, o si se oyen ruidos en
los modelos de convección, verifique la dimensión G para
asegurarse de que sea de la profundidad necesaria.

B

A

D

C

2"

min

H

2"

min*

Mínimo 36"

17-5/8"

* Ver las instrucciones de

instalación del horno de

pared para las dimen-

de distancia
necesaria al

piso

siones del espacio.

I

24" min*

Área de

salida

Circuito de

20 Amp.

F

G

Figura 3: Horno microondas de pared

DIMENSIONES DEL PRODUCTO

MODELO A B C D

Horno microondas de convección 29-13/16 19 24-5/8 23

DIMENSIONES DEL ESPACIO Y ANCHO DEL GABINETE

MODELO F G

Mín. Máx. Mín Mín. Máx. Mín.

Horno microondas de convección 28 28-3/8 22 17-3/4 18 30-1/8

Todas las dimensiones están en pulgadas (cm).

H

I

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

9

OBSERVACIONES:

1. La base debe ser apta para soportar 155 libras (70 kg).

2. Deje al menos 21" (53,3 cm) de espacio en la parte frontal
de la puerta del microondas cuando está abierta.

3. La dimensión G (profundidad del espacio) es crítica para la
instalación correcta del horno incorporado. Si el horno no
encaja perfectamente en el gabinete, o si se oyen ruidos en
los modelos de convección, verifique la dimensión G para
asegurarse de que sea de la profundidad necesaria.

Área de

salida

circuito de

20 Amp

A

C

3"

min

H

B

17-5/8"

D

Figura 4: Microondas bajo encimera

DIMENSIONES DEL PRODUCTO

MODELO A B C D

Horno microondas de convección 29-13/16 19 24-5/8 23

DIMENSIONES DEL ESPACIO Y ANCHO DEL GABINETE

MODELO F G

Mín. Máx. Mín Mín. Máx.

Horno microondas de convección 28 28-3/8 22 17-3/4 18

36"

G

F

24" min

H

Todas las dimensiones están en pulgadas (cm).

MICROONDAS DE CONVECCIÓN INCORPORADO - INSTRUCCIONES DE INSTALACIÓN

10

4. Instalar tornillos de montaje

6. Ubicación del modelo y número de serial

ADVERTENCIA

cuando la puerta está abierta. Los tornillos de montaje
incluidos con el microondas deben ser instalados para
prevenir esto y que cause lesiones a personas.

1. Los orificios de montaje en los lados deben ser usados
como un modelo para localizar los orificios de tornillo de
montaje (ver figura 5).

2. Utilice ambos tornillos incluidos para fijar el aparato al
gabinete.

El horno microondas puede volcarse

La placa de serial está ubicada sobre los bordes a los lados
del horno en su interior, y son visibles cuando se abre la
puerta.

Al adquirir partes o hacer consultas sobre su horno microon­das, asegúrese de proporcionar el modelo, número de serial
y letra o número de lote indicados en la placa de serial.

Placa de serialOrificios de montaje

5. Mínima superposición

Mínimo 28"

1-5/16"

de espacio

1/8"

Figura 6: Superposición mínima

17-3/4"
espacio
mínimo

15/16"

Figura 7: Ubicación de la placa de serialFigura 5: Orificios de tornillos

Antes de llamar al servicio

Leer la sección "Lista de verificación - Antes de
llamar al servicio" y las "Instrucciones de
operación" en su Guía de uso y mantenimiento:
puede ahorrarle tiempo y dinero. La lista incluye
situaciones comunes que no son causados por un
producto defectuoso.

Los números de servicio pueden encontrarse en la
Guía de Uso y Mantenimiento

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE

11

L'INSTALLATION ET LE SERVICE DOIVENT ÊTRE REALISÉS PAR UN INSTALLATEUR QUALIFIÉ.

IMPORTANT : CONSERVEZ POUR UNE UTILISATION DE LA PART DE L'INSPECTEUR ÉLECTRIQUE

LOCAL.

LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR UNE RÉFÉRENCE FUTURE.

AVERTISSEMENT

POUR VOTRE SÉCURITÉ : Ne pas rangez ou utilisez de l'essence ou

d'autres vaporisateur et liquides inflammables à proximité de cet appareil ou d'autre appareil.
Votre nouveau four micro-ondes a été conçu pour s'adapter à une variété limitée de tailles de

découpe pour faciliter l'installation. La première étape de votre installation devrait être de
mesurer vos dimensions de découpe actuelles et de les comparer avec votre modèle dans le
tableau ci-dessous.
Vous pouvez trouver peu ou pas de travaux d'armoires nécessaires.

Notes importantes pour l'installateur

1. Lisez toutes les instructions d'installation avant d'installer
le four micro-ondes.

2. Retirez tout le matériau d'emballage des compartiments du
four avant de brancher l'alimentation électrique au four
micro-ondes.

3. Observez tous les codes et ordonnances applicables.

4. Assurez-vous de laisser ces instructions avec le consom­mateur.

5. La porte du four peut être retirée pour faciliter l'installation.

Notes importantes pour le consommateur

Conservez ces instructions avec votre Guide du propriétaire
pour l'utilisation de l'inspecteur électrique local et pour une
référence future.

CONSIGNES DE SÉCURITÉ IMPORTANTES

• Assurez-vous que votre four micro-ondes est installé et
arrondi correctement par un installateur qualifié ou un
technicien de maintenance.

• Ce four micro-ondes doit être électriquement mis à la terre
conformément aux codes locaux ou, en leur absence, avec
le Code national ANSI / NFPA n ° 70 - dernière édition aux
États-Unis ou avec la norme CSA C22.1, Code électrique
canadien, Partie 1, au Canada.

1. Charpenterie

Reportez-vous aux figures 2, 3 ou 4 pour les dimensions
applicables à votre appareil et l'espace nécessaire pour
recevoir le four. La surface de support du four peut être un
contreplaqué solide ou un matériau similaire, mais la surface
doit être au niveau d'un côté a l'autre et de l'avant vers
l'arrière.

2. Exigences électrique

Cet appareil doit être fourni avec la tension et la fréquence
appropriées, et il doit être connecté à un circuit de branche­ment individuel, correctement mis à la terre, protégé par un
coupe-circuit ou un fusible.

Exigences électriques :

• Une prise à terre à trois broches

• 120 V, 60 Hz, AC uniquement

• Alimentation électrique de 20 ampères avec un fusible ou
un disjoncteur

• Le duplex de sortie 20 ampères doit être utilisé

ÉtatsUnis

Et le Canada

AVERTISSEMENT

de vous asseoir sur la porte de ce four micro-ondes peut
entraîner des blessures graves et peut également
endommager le four micro-ondes.

• N'utilisez jamais votre four micro-ondes pour réchauffer ou
chauffer la pièce. L'utilisation prolongée du four
micro-ondes sans ventilation adéquate peut être dange­reuse.

ATTENTION

micro-ondes doit être coupée lorsque les connexions sont
effectuées. Le non-respect de cette consigne entraînerait
des blessures graves ou la mort.

Imprimé aux Etats-Unis

Le fait de marcher, de se pencher ou

L'alimentation électrique du four

Figure 1: prise à terre à 3 broches à 20 ampères

PN A06823533 Rev. A (21/11)

English – pages 1-5
Español – páginas 6-10
Français – pages 11-15

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE

12

3. Installation du meuble

1. Déballez le four micro-ondes.

2. Trouvez les deux vis de montage inclus dans le l'embal­lage.

3. Insérez le four dans l'ouverture du meuble.

4. Poussez le four dans et contre le meuble.

REMARQUES :

1. La base doit être capable de supporter 155 livres (70 kg).

2. Laissez au moins 21'' (53,3 cm) de dégagement devant le
four pour la profondeur de la porte lorsqu'il sera ouvert.

3. La dimension G (profondeur de découpage) est essen­tielle à l'installation correcte du four intégré. Si le meuble
décoratif du four ne couvre pas l'armoire ou si un bruit
est entendu sur les modèles de convection, vérifiez la
dimension G pour s'assurer que c'est la profondeur
requise.

ATTENTION

Ne pas soulevez ni manipulez la poignée de la porte du four
ni le panneau de commande.

ATTENTION

Risque important pour le poids

•

Utilisez deux personnes ou plus pour déplacer et installer
le four micro-ondes.

•

Le non-respect de cette instruction peut entraîner des
blessures ou des dommages à l'unité.

2"

I

24" min

min

Zone de

Circuit de

20 ampères

sortie

A

H

2"

F

min

C

G

B

17-5/8"

36" minDis-

tance requise

au sol

D

Figure 2: Micro-ondes uniquement

DIMENSION DU PRODUIT

MODÈLE A B C D

Four micro-ondes à convection 29-13/16 19 24-5/8 23

DIMENSIONS DE LA COUPE ET LA LARGEUR DUMEUBLE

MODÈLE F G

Min. Max. Min Min. Max. Min.

Four micro-ondes à convection 28 28-3/8 22 17-3/4 18 30-1/8

Toutes les dimensions sont en pouces (cm).

H

I

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE

13

Remarques :

1. La base doit être capable de supporter 155 livres (70 kg).

2. Laissez au moins 21'' (53,3 cm) de dégagement devant le four
pour la profondeur de la porte lorsqu'il sera ouvert.

3. La dimension G (profondeur de découpage) est essentielle à
l'installation correcte du four intégré. Si le meuble décoratif du
four ne couvre pas l'armoire ou si un bruit est entendu sur les
modèles de convection, vérifiez la dimension G pour s'assurer
que c'est la profondeur requise.

B

A

D

C

2"

min

H

2"

min*

36" minDis-

17-5/8"

* Voir les instructions

d'installation du four mural

pour réduire les dimen-

tance

requise au

sol

sions

I

24" min*

Zone de

sortie

Circuit de

20 amères

F

G

Figure 3: Micro-ondes avec four mural

DIMENSION DU PRODUIT

MODÈLE A B C D

Four micro-ondes à convection 29-13/16 19 24-5/8 23

DIMENSIONS DE LA COUPE ET LA LARGEUR DUMEUBLE

MODÈLE F G

Min. Max. Min Min. Max. Min.

Four micro-ondes à convection 28 28-3/8 22 17-3/4 18 30-1/8

Toutes les dimensions sont en pouces (cm).

H

I

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE

14

Remarques :

1. La base doit être capable de supporter 155 livres (70 kg).

2. Laissez au moins 21'' (53,3 cm) de dégagement devant le
four pour la profondeur de la porte lorsqu'il sera ouvert.

3. La dimension G (profondeur de découpage) est essentielle
à l'installation correcte du four intégré. Si le meuble
décoratif du four ne couvre pas l'armoire ou si un bruit est
entendu sur les modèles de convection, vérifiez la dimen­sion G pour s'assurer que c'est la profondeur requise.

Zone de

sortie

Circuit de

20 amères

A

C

3"

min

H

B

17-5/8"

36"

G

F

D

Figure 4:: Micro-ondes sous le comptoir

DIMENSION DU PRODUIT

MODÈLE A B C D

Four micro-ondes à convection 29-13/16 19 24-5/8 23

DIMENSIONS DE LA COUPE ET LA LARGEUR DUMEUBLE

MODÈLE F G

Min. Max. Min Min. Max.

Four micro-ondes à convection 28 28-3/8 22 17-3/4 18

Toutes les dimensions sont en pouces (cm).

H

24" min

INSTRUCTIONS D'INSTALLATION DE MICRO-ONDES À CONVECTION INTÉGRÉE

15

4. Installer les vis de montage

6. Modèle et emplacement du numéro de série

ATTENTION

lorsque la porte est ouverte. Les vis de montage fournies
avec le four micro-ondes doivent être installées pour
empêcher le basculement du four micro-ondes et les
blessures des personnes.

1. Les trous de montage dans les garnitures latérales
peuvent être utilisés comme gabarit pour localiser la vis de
montage de l'appareil Trous (voir figure 5).

2. Utilisez les deux vis fournies pour fixer l'appareil sur le
meuble.

Le four micro-ondes peut basculer

La plaque du numéro de série est située le long de la
garniture intérieure du four et visible lorsque la porte est
ouverte.

Lorsque vous commandez des pièces ou faites des
recherches sur votre four micro-ondes, assurez-vous
toujours d'inclure le modèle et les numéros de série incluant
un nombre ou une lettre de la plaque du numéro de série.

Plaque de numéro de sérieTrous de montage

5. Superposition minimale découpée

28"

1-5/16"

Découpage

1/8"

Figure 6 : superposition minimale découpage

17-3/4"

min

Découpage

15/16"

Figure 7 : Emplacement de la plaque du numéro de sérieFigure 5 : Trous de montage des vis

Avant d'appeler le service

Lisez « Avant d'appeler pour le service » et «
Instructionsd'utilisation » dans votre Guide d'utilisa­tion et d'entretien : cela vous permet d'économiser
du temps et del'argent. La liste comprend des
occurrences communes qui ne sont pas le résultat
d'une fabrication technique ou matérielle
défectueuse dans cet appareil.

Consultez votre Guide d'utilisation et d'entretien
pour le numéro de téléphone du service

PN:16170000A62206
