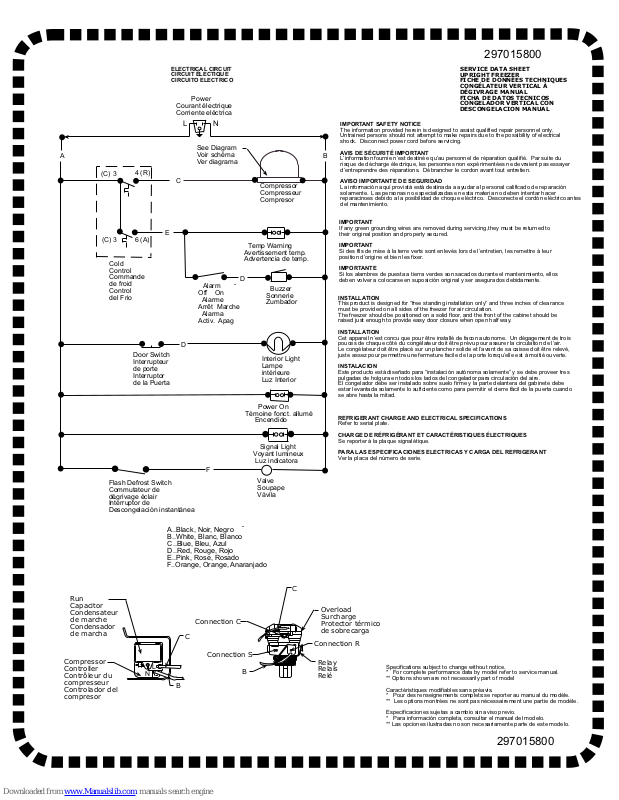

Frigidaire FFU0912DW1 Service Data Sheet

297015800

ELECTRICAL CIRCUIT
CIRCUIT ÉLECTIQUE
CIRCUITO ELECTRICO

Power
Courant électrique
Corriente eléctrica

N

L

See Diagram

C

Voir schéma
Ver diagrama

Alarm

Off On
Alarme
Arrêt Marche
Alarma
Activ. Apag

Compressor
Compresseur
Compresor

Temp Warning

Avertissement temp.
Advertencia de temp.

D

Buzzer

Sonnerie
Zumbador

A

(C) 3

(C) 3

4 (R)

6 (A)

Cold
Control
Commande
de froid
Control
del Frio

E

D

Door Switch
Interrupteur
de porte
Interruptor
de la Puerta

Interior Light
Lampe
intérieure
Luz Interior

Power On

Témoine fonct. allumé
Encendido

Signal Light

Voyant lumineux
Luz indicatora

IMPORTANT SAFETY NOTICE

The information provided herein is designed to assist qualified repair personnel only.
Untrained persons should not attempt to make repairs due to the possibility of electrical
shock. Disconnect power cord before servicing.

AVIS DE SÉCURITÉ IMPORTANT

B

Linformation fournie nest destinée quau personnel de réparation qualifié. Par suite du
risque de décharge électrique, les personnes non expérimentées ne devraient pas essayer
dentreprendre des réparations. Débrancher le cordon avant tout entretien.

AVISO IMPORTANTE DE SEGURIDAD

La información aquí provistá está destinada a ayudar al personal calificado de reparación
solamente. Las personas no especializadas en esta materia no deben intentar hacer
reparacinoes debido a la posibilidad de choque eléctrico. Desconecte el cordón eléctrico antes
del mantenimiento.

IMPORTANT

If any green grounding wires are removed during servicing,they must be returned to
their original position and properly secured.

IMPORTANT

Si des fils de mise à la terre verts sont enlevés lors de lentretien, les remettre à leur
position dorigine et bien les fixer.

IMPORTANTE

Si los alambres de puesta a tierra verdes son sacados durante el mantenimiento, ellos
deben volver a colocarse en suposición original y ser asegurados debidamente.

INSTALLATION

This product is designed for free standing installation only and three inches of clearance
must be provided on all sides of the freezer for air circulation.
The freezer should be positioned on a solid floor, and the front of the cabinet should be
raised just enough to provide easy door closure when open half way.

INSTALLATION

Cet appareil nest concu que pour être installé de facon autonome. Un dégagement de trois
pouces de chaque côté du congélateur doit être prévu pour assurer la circulation de lair.
Le congélateur doit être placé sur un plancher solide et lavant de sa caisse doit être relevé,
juste assez pour permettre une fermeture facile de la porte lorsquelle est à moitié ouverte.

INSTALACION

Este producto está diseñado para instalación autónoma solamente y se debe proveer tres
pulgadas de holgura en todos los lados del congelador para circulación del aire.
El congelador debe ser instalado sobre suelo firme y la parte delantera del gabinete debe
estar levantada solamente lo suficiente como para permitir el cierre fácil de la puerta cuando
se abre hasta la mitad.

REFRIGERANT CHARGE AND ELECTRICAL SPECIFICATIONS

Refer to serial plate.

CHARGE DE RÉFRIGÉRANT ET CARACTÉRISTIQUES ÉLECTRIQUES

Se reporter à la plaque signalétique.

PARA LAS ESPECIFICACIONES ELECTRICAS Y CARGA DEL REFRIGERANT

Ver la placa del número de serie.

F

Flash Defrost Switch
Commutateur de
dégrivage éclair
Interruptor de
Descongelación instantánea

Valve
Soupape
Vávila

SERVICE DATA SHEET
UPRIGHT FREEZER
FICHE DE DONNÉES TECHNIQUES
CONGÉLATEUR VERTICAL À
DÉGIVRAGE MANUAL
FICHA DE DATOS TECNICOS
CONGELADOR VERTICAL CON
DESCONGELACION MANUAL

A..Black, Noir, Negro
B..White, Blanc, Blanco
C..Blue, Bleu, Azul
D..Red, Rouge, Rojo
E..Pink, Rose, Rosado
F..Orange, Orange, Anaranjado

Run
Capacitor
Condensateur
de marche
Condensador
de marcha

Compressor
Controller
Contrôleur du
compresseur
Controlador del
compresor

L

N

Connection C

C

Connection S

B

C

Overload
Surcharge
Protector térmico
de sobrecarga

Connection R

Relay

B

Relais
Relé

Specifications subject to change without notice.
* For complete performance data by model refer to service manual.
** Options shown are not necessarily part of model

Caractéristiques modifiables sans préavis.
* Pour des renseignements complets:se reporter au manual du modèle.
** Les options montrées ne sont pas nécessairement une partie de modèle.

Especificaciones sujetas a cambio sin aviso previo.
* Para información completa, consultar el manual del modelo.
** Las opciones ilustradas no son necesariamente parte de este modelo.

297015800
