Frigidaire FFLE3911QW, FFLE4033QT, FFLE4033QW, FFLG3911QW, FFLG4033QT Installation Instructions

...

Download

All about the

Installation

of your Laundry Center

TABLE OF CONTENTS

Important Safety Instructions ...........................2-3

Installation Requirements ..............................4-12

Unpacking laundry center .................................13

Installation Instructions ................................14-19

Accessories ...................................................... 20

Français ........................................................... 21

Español ........................................................... 41

A00321501A (1407)

IMPORTANT SAFETY INSTRUCTIONS

WARNING

For your safety the information in this manual must be followed to minimize the risk of ﬁ re or explosion or to prevent property damage, personal injury or loss of life. Do not store or use gasoline or other ﬂ ammable vapors and liquids in the vicinity of this or any other appliance.

WARNING - RISK OF FIRE

Read all of the following instructions before installing and using this appliance:

• Destroy the carton and plastic bags after the laundry center is unpacked. Children might use them for play. Cartons covered with rugs, bedspreads, or plastic sheets can become airtight chambers causing suffocation. Place all materials in a garbage container or make materials inaccessible to children.

• Clothes dryer installation and service must be performed by a qualiﬁ ed installer, service agency or the gas supplier.

• Install the appliance according to the manufacturer’s instructions and local codes.

• The electrical service to the appliance must conform with local codes and ordinances and the latest edition of the National Electrical Code, ANSI/NFPA 70, or in Canada, the Canadian electrical code C22.1 part 1.

• The gas service to the dryer must conform with local codes and ordinances and the latest edition of the National Fuel Gas Code ANSI Z223.1, or in Canada, CAN/ACG B149.1-2000. An individual manual shut-off valve must be installed within 6 ft (1.83 m) of the dryer in accordance with the National Fuel Gas Code, ANSI Z223.1/NFPA 54.

• The laundry center is designed under ANSI Z 21.5.1 or ANSI/UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HOME USE only. This dryer is not recommended for commercial applications such as restaurants, beauty salons, etc.

• Do not install a clothes dryer with ﬂ exible plastic or ﬂ exible foil venting material. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re.

• The instructions in this manual and all other literature included with this appliance are not meant to cover every possible condition and situation that may occur. Good safe practice and caution MUST be applied when installing, operating and maintaining any appliance.

WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Clear the room, building or area of all occupants.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the ﬁ re department.

Pre-Installation Requirements

Tools and materials needed for installation:

• Adjustable pliers

• Phillips, straight, & square bit screwdrivers

• Adjustable wrench

• Pipe wrench for gas supply (gas dryer)

• LP-resistant thread tape (for natural gas or LP supply, gas dryer)

• Carpenter’s level

• External vent hood

• 4-inch (102 mm), rigid metal or semi-rigid metal exhaust duct work

• 3-wire or 4-wire 240 volt cord kit (electric dryer)

• 4 in. (102 mm) clamp

NOTE

Hoses are not included with washer purchase. See “Accessories” section for various inlet hose kits to ﬁ t your speciﬁ c installation.

CAUTION

To avoid back or other injury, have more than one person move or lift the appliance.

EXCESSIVE WEIGHT HAZARD

Save these instructions

for future reference.

• Gas line shutoff valve (gas dryer)

• ½ NPT union ﬂ are adapters (x2) and ﬂ exible gas supply line (gas dryer)

• Metal foil tape (not duct tape)

• Inlet hoses (x2)

IMPORTANT SAFETY INSTRUCTIONS

WARNING

Please read all instructions before using this appliance.

Recognize safety symbols, words and labels

Safety items throughout this manual are labeled with a WARNING or CAUTION based on the risk type as described below:

Deﬁ nitions

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.

DANGER

DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

WARNING

WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION

CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.

IMPORTANT

IMPORTANT indicates installation, operation or maintenance information which is important but not hazard-related.

Installation Checklist

Shipping Hardware

 Foam shipping restraint (inside wash tub)

removed and stored

 Foam shipping support (underneath appliance)

removed and stored

Leveling

 Laundry Center is level, side-to-side and front-

to-back

 Cabinet is setting solid on all corners

Water Supply

 Use only new hoses and verify rubber sealing

washers are installed

 HOT supply is connected to HOT inlet and

COLD supply is connected to COLD inlet

 HOT and COLD water supply turned on  No leaks present at water supply connections

or appliance inlet connections recheck in 24 hours

Drain

 Stand pipe or wall drain height minimum 33”  Drain hose secured in place with cable tie

(shipped in drum)

Exhaust Venting

 Free-ﬂ owing, clear of lint buildup  4 inch (102 mm) rigid or semi-rigid ducting of

minimal length and turns

 NO foil or plastic venting material  Approved vent hood exhausted to outdoors

Gas Supply (Gas Dryer)

 Manual shutoff valve present in supply  All connections sealed with approved sealer and

wrench tight

 Conversion kit for LP system  Gas supply turned on  No leaks present at all connections -

check with soapy water, NEVER check with ﬂ ame

240v Electric Supply (Electric Dryer)

 Approved NEMA 10-30R or 14-30R service cord

with all screws tight on terminal block

 Approved strain relief installed  Terminal access cover installed before initial

operation

Electrical Power

House power turned on  Laundry Center plugged in

Final Checks



Installation Instructions Guide

read thoroughly

 Water enters drum when cycle starts with lid

lowered. Dryer door latches and drum tumbles when cycle starts.

 Registration card sent in

and

Use and Care

INSTALLATION REQUIREMENTS

NOTE

Because of potentially inconsistent voltage capabilities, the use of this dryer with power created by gas powered generators, solar powered generators, wind powered generators or any other generator other than the local utility company is not recommended.

Electrical requirements for Laundry Center with electric dryer

CIRCUIT - Individual 30 amp. branch circuit fused with 30 amp. time delay fuses or circuit breakers. POWER SUPPLY - 3-wire or 4-wire, 240 volt, single phase, 60 Hz, Alternating Current.

IMPORTANT

This laundry center is internally grounded to neutral unless it was manufactured for sale in Canada. Only a 4-conductor cord shall be used when the appliance is installed in a location where grounding through

the neutral conductor is prohibited. Grounding through the neutral link is prohibited for: (1) new branch circuit installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes do not permit grounding through the neutral.

OUTLET RECEPTACLE - NEMA 10-30R or NEMA 14-30R receptacle to be located so the power supply cord is accessible

when the dryer is in the installed position.

GROUNDING CONNECTION - See “Grounding requirements” in Electrical Installation section.

3-WIRE POWER SUPPLY CORD KIT (not supplied)

3-wire receptacle

(NEMA type 10-30R)

The dryer MUST employ a 3-conductor power supply cord NEMA 10-30 type SRDT rated at 240 volt AC minimum, 30 amp, with 3 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 3-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 3-WIRE SYSTEM.

4-WIRE POWER SUPPLY CORD KIT (not supplied)

4-wire receptacle

(NEMA type 14-30R)

The dryer MUST employ a 4-conductor power supply cord NEMA 14-30 type SRDT or ST (as required) rated at 240 volt AC minimum, 30 amp, with 4 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 4-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 4-WIRE SYSTEM.

NOTE

Laundry centers manufactured for sale in Canada have factory-installed, 4-wire power supply cord (NEMA 14-30R).

INSTALLATION REQUIREMENTS

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

Electrical requirements for Laundry Center with gas dryer

CIRCUIT - Individual, properly polarized and grounded

15 amp. branch circuit fused with 15 amp. time delay

fuse or circuit breaker. POWER SUPPLY - 2-wire, with ground, 120 volt, single

phase, 60 Hz, Alternating Current. POWER SUPPLY CORD - The dryer is equipped with a 120

volt 3-wire power cord. GROUNDING CONNECTION - See “Grounding

requirements” in Electrical Installation section.

Gas supply requirements

WARNING

Uncoated copper tubing will corrode when subjected to natural gas, causing gas leaks. Use ONLY black iron, stainless steel, or plastic-coated brass piping for gas supply.

1 Installation MUST conform with local codes, or in

the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1 (latest edition).

2 The gas supply line should be 1/2 inch (1.27 cm)

pipe.

3 If codes allow, ﬂ exible metal tubing may be used

to connect your dryer to the gas supply line. The tubing MUST be constructed of stainless steel or plastic-coated brass.

EXPLOSION HAZARD

4 The gas supply line MUST have an individual

5 A 1/8 inch (0.32 cm) N.P.T. plugged tapping,

6 The dryer MUST be disconnected from the gas

7 The dryer MUST be isolated from the gas supply

8 Connections for the gas supply must comply with

Grounding type wawall receptacl

PoPower cord with 3-prong

shutoff valve installed in accordance with the B149.1, Natural Gas and Propane Installation Code.

accessible for test gauge connection, MUST be installed immediately upstream of the gas supply connection to the dryer.

supply piping system during any pressure testing of the gas supply piping system at test pressures in excess of 1/2 psig (3.45 kPa).

piping system during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (3.45 kPa).

the Standard for Connectors for Gas Appliances, ANSI Z21.24.

Do not, anany cir cut, or b

ypass th

grgrounding pr

ounded plug

under

cumstances,

remo

ong.

Water supply requirements

Hot and cold water faucets MUST be installed within 42 inches (107 cm) of your washer’s water inlet. The faucets MUST be 3/4 inch (1.9 cm) with threading for laundry hose connection. Water pressure MUST be between 10 psi (0.69 bars) and 120 psi (8.27 bars). Pressure difference between hot and cold cannot be more than 10 psi. Your water department can advise you of your water pressure.

NOTE

Washers connected to water supplies with lower inlet pressure will experience longer ﬁ lling times and may not complete cycles as quickly.

INSTALLATION REQUIREMENTS

Drain system requirements

1 Drain capable of eliminating 17 gals (64.3 L) per

minute.

2 A standpipe diameter of 1-1/4 in. (3.18 cm)

minimum.

3 The standpipe height above the ﬂ oor should be:

Minimum height: 33 in. (84 cm) Maximum height: 96 in. (244 cm)

NOTE

For installations requiring a longer drain hose, have a qualiﬁ ed technician install a longer drain hose (according to your model number) available from an authorized parts distributor. For drain systems in the ﬂ oor, install a syphon break kit available from your local hardware store.

Exhaust system requirements

Use only 4 inch (102 mm) diameter rigid or ﬂ exible metal duct and approved vent hood which has a swing-out damper(s) that open when the dryer is in operation. When the dryer stops, the dampers automatically close to prevent drafts and the entrance of insects and rodents. To avoid restricting the outlet, maintain a minimum of 12 inches (30.5 cm) clearance between the vent hood and the ground or any other obstruction.

96”

(244cm)

max.

(84cm)

min.

33”

WARNING

Failure to follow these instructions can create excessive drying times and ﬁ re hazards.

The following are speciﬁ c requirements for proper and safe opera- tion of your dryer.

FIRE HAZARD

WARNING

Do not install a clothes dryer with ﬂ exible plastic or metal foil venting materials. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re.

If your present system is made up of plastic duct or metal foil duct, replace it with a rigid or semi-rigid metal duct. Also, ensure the present duct is free of any lint prior to installing dryer duct.

FIRE HAZARD

Correct

Incorrect

INSTALLATION REQUIREMENTS

Exhaust system requirements, continued

WARNING

A clothes dryer must be exhausted outdoors. Do not exhaust dryer into a chimney, a wall, a ceiling, an attic, a crawl space or any concealed space of a building. A clothes dryer produces combustible lint. If the dryer is not exhausted outdoors, some ﬁ ne lint will be expelled into the laundry area. An accumulation of lint in any area of the home can create a health and ﬁ re hazard.

The dryer must be connected to an exhaust outdoors. Regularly inspect the outdoor exhaust opening and remove any accumulation of lint around the outdoor exhaust opening and in the surrounding area.

FIRE HAZARD

WARNING

• Do not allow combustible materials (for example: clothing, draperies/curtains, paper) to come in contact with exhaust system. The dryer MUST NOT be exhausted into a chimney, a wall, a ceiling, or any concealed space of a building which can accumulate lint, resulting in a ﬁ re hazard.

• Do not screen the exhaust ends of the vent system, or use any screws, rivets or other fasteners that extend into the duct to assemble the exhaust system. Lint can become caught in the screen, on the screws or rivets, clogging the duct work and creating a ﬁ re hazard as well as increasing drying times. Use an approved vent hood to terminate the duct outdoors, and seal all joints with metal foil duct tape. All male duct pipe ﬁ ttings MUST be installed downstream with the ﬂ ow of air.

FIRE HAZARD

WARNING

Exceeding the length of duct pipe or number of elbows allowed in the “MAXIMUM LENGTH” charts can cause an accumulation of lint in the exhaust system. Plugging the system could create a ﬁ re hazard, as well as increase drying times.

Number of 90° turns

0 56 ft. (17 m) 42 ft. (13 m) 1 48 ft. (14.5 m) 34 ft. (10.5 m) 2 40 ft. (12 m) 26 ft. (8 m) 3 32 ft. (9.5 m) 18 ft. (5.5 m)

FIRE HAZARD

MAXIMUM LENGTH

of 4” (102 mm) Rigid Metal Duct

VENT HOOD TYPE

(Preferred)

4”

(10.2 cm) louvered

2.5”

(6.35 cm)

WARNING

• Do not install ﬂ exible plastic or ﬂ exible foil venting material.

• If installing semi-rigid venting, do not exceed 8 ft. (2.4 m) duct length.

FIRE HAZARD

INSTALLATION REQUIREMENTS

Exhaust system requirements, continued

Install male ﬁ ttings in correct direction:

CORRECT

In installations where the exhaust system is not described in the charts, the following method must be used to determine if the exhaust system is acceptable:

1 Connect an inclined or digital manometer between

the dryer and the point the exhaust connects to the dryer.

2 Set the dryer timer and temperature to air ﬂ uff

(cool down) and start the dryer.

3 Read the measurement on the manometer. 4 The system back pressure MUST NOT be

higher than 0.6 inches of water column. If the system back pressure is less than 0.6 inches of water column, the system is acceptable. If the manometer reading is higher than 0.6 inches of water column, the system is too restrictive and the installation is unacceptable.

Although vertical orientation of the exhaust system is acceptable, certain extenuating circumstances could affect the performance of the dryer:

• Only rigid metal duct work should be used.

• Venting vertically through a roof may expose the exhaust system to down drafts causing an increase in vent restriction.

• Running the exhaust system through an uninsulated area may cause condensation and faster accumulation of lint.

• Compression or crimping of the exhaust system will cause an increase in vent restriction.

• The exhaust system should be inspected and cleaned a minimum of every 18 months with normal usage. The more the dryer is used, the more often you should check the exhaust system and vent hood for proper operation.

INCORRECT

Exhaust direction

The laundry center may be exhausted four (4) ways with rear ﬂ ush installation:

1. Straight back

2. Down (8 inch [20.3 cm] length of 4 inch diameter [102 mm] rigid duct and 1 elbow down)

3. Left (8 inch [20.3 cm] length of 4 inch diameter [102 mm] rigid duct, 1 elbow down and 1 elbow left)

4. Right (8 inch [20.3 cm] length of 4 inch diameter [102 mm] rigid duct, 1 elbow down and 1 elbow right)

To exhaust up, add an 11 inch (28 cm) length of standard 4 inch (102 mm) diameter duct and a 90° elbow. The unit will be positioned about 4.5 inches (11.5 cm) away from the wall (ﬂ ush to wall exhausting may be done by going below the dryer then sideways). An exhaust hood positioned to line up with the dryer exhaust can be installed directly through the outside wall. To exhaust to the side or down, add an 8 inch (20.3 cm) length of standard 4 inch (102 mm) diameter duct and a 90° elbow.

See also

Clearance Requirements

on the next page.

INSTALLATION REQUIREMENTS

Manufactured or mobile home installation

1 Installation MUST conform to current Manufactured

Home Construction & Safety Standard, Title 24 CFR, Part 32-80 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSAZ240 MH.

2 Dryer MUST be exhausted outside (outdoors, not

beneath the mobile home) using metal ducting that will not support combustion. Metal ducting must be 4 inches (10.16 cm) in diameter with no obstructions. Rigid metal duct is preferred.

3 If dryer is exhausted through the ﬂ oor and area

beneath the mobile home is enclosed, the exhaust

Installation in a Recess or Closet

1 A dryer installed in a bedroom, bathroom, recess or

closet, MUST be exhausted outdoors.

2 No other fuel burning appliance shall be installed in

the same closet as the gas dryer.

3 Your dryer needs the space around it for proper

ventilation.

DO NOT install your dryer in a closet with a solid door.

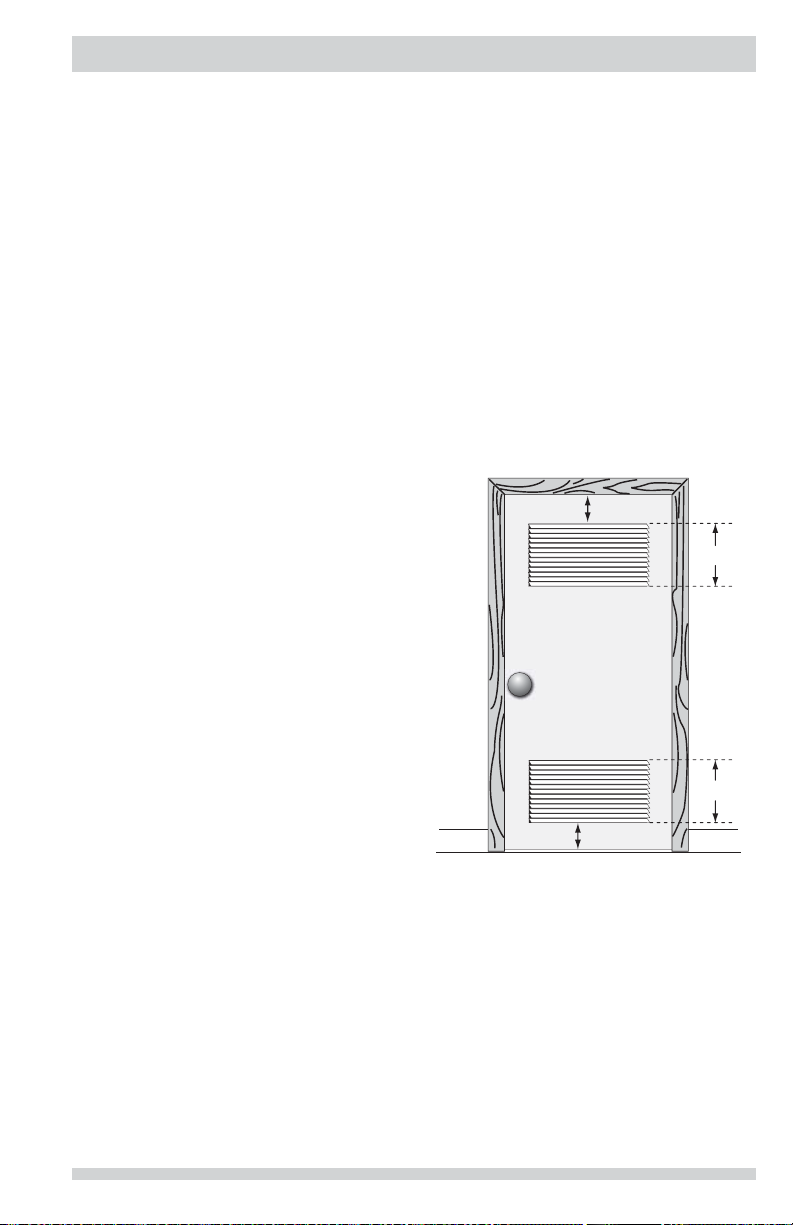

4 Closet door ventilation required: A minimum

of 120 square inches (774.2 cm²) of opening, equally divided at the top and bottom of the door, is required. Openings should be located 3 inches (7.6 cm) from bottom and top of door. Openings are required to be unobstructed when a door is installed. A louvered door with equivalent air openings for the full length of the door is acceptable.

system MUST terminate outside the enclosure with the termination securely fastened to the mobile home structure.

4 Refer to previous sections in this guide for other

important exhaust venting system requirements.

5 When installing a gas dryer into a mobile home, a

provision must be made for outside make up air. This provision is to be not less than twice the area of the dryer exhaust outlet.

6 Installer MUST anchor this laundry center to the

ﬂ oor with approved Mobile Home Installation Kit P/N 137067200.

3”

(7.6cm)

60 sq. in.

(387.1cm²)

3”

(7.6cm)

closet door

60 sq. in.

(387.1cm²)

INSTALLATION REQUIREMENTS

Clearance requirements

MINIMUM INSTALLATION CLEARANCES - Inches (cm)

1”

(2.5 cm)

0”

(0 cm)0”(0 cm)

SIDES REAR TOP FRONT

Alcove

Closet

0”

(0 cm)

0”

(0 cm)0”(0 cm)1”(2.5 cm)1”(2.5 cm)

0”

(0 cm)1”(2.5 cm)

n/a

(2.5 cm)

WARNING

Do not install the dryer where gasoline or other ﬂ ammables are kept or stored. If the dryer is installed in a garage, it must be a minimum of 18 inches (45.7 cm) above the ﬂ oor. Failure to do so can result in death, explosion, ﬁ re or burns.

EXPLOSION HAZARD

IMPORTANT

DO NOT INSTALL YOUR LAUNDRY CENTER: 1 In an area exposed to dripping water or outside weather conditions. The ambient temperature should never

be below 60° F (15.6° C) to maximize detergent effectiveness.

2 In an area where it will come in contact with curtains, drapes, or anything that will obstruct the ﬂ ow of

combustion and ventilation air.

3 On carpet. Floor MUST be solid with a maximum slope of 1 inch (2.5 cm). To minimize vibration or movement,

reinforcement of the ﬂ oor may be necessary.

Laundry Center Dimensions

47.5” (120.5 cm)

1”

gas supply

pipe on rear

of gas unit

17.6”

(45 cm)

77”

(196.5 cm)

power cord attachment

location on rear

of unit

23”

(58.5 cm)

Power supply cord length on gas unit approximately 60 inches (152.5 cm).

Loose drain hose length beyond clamp approximately 51.5 inches (131 cm).

27” (68.5 cm)

9.4”

(24 cm)

5.5”

(14 cm)

4 in. (102 mm)

exhaust vent

on rear of unit

water supply

connection on

rear of washer

drain hose reten-

tion clamp on rear

of washer

(114 cm)

45”

55.75”

(141.5 cm)

38”

(96.5 cm)

31.5” (80 cm)

center line height

for 4 in. (102 mm)

exhaust outlet

43.5”

(110.5 cm)

INSTALLATION REQUIREMENTS

Electrical installation

The following are speciﬁ c requirements for proper and safe electrical installation of your dryer. Failure to follow these instructions can create electrical shock and/or a ﬁ re hazard.

WARNING

• This appliance MUST be properly grounded.

• Do not use an extension cord with this dryer. Some

Grounding requirements - Electric dryer (USA)

Improper connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer: 1 The dryer MUST be grounded. In the event of a

2 After you purchase and install a 3 wire or 4 wire

ELECTRICAL SHOCK HAZARD

Electrical shock can result if the dryer is not properly grounded. Follow the instructions in this manual for proper grounding.

extension cords are not designed to withstand the amounts of electrical current this dryer utilizes and can melt, creating electrical shock and/ or ﬁ re hazard. Locate the dryer within reach of the receptacle for the length power cord to be purchased, allowing some slack in the cord. Refer to the pre-installation requirements in this manual for the proper power cord to be purchased.

WARNING

ELECTRICAL SHOCK HAZARD

malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least resistance for electrical current.

power supply cord having an equipment-grounding conductor and a grounding plug that matches you

WARNING

• A U.L.-approved strain relief must be installed onto

• Do not use an aluminum wired receptacle with a

ELECTRICAL SHOCK HAZARD

power cord. If the strain relief is not attached, the cord can be pulled out of the dryer and can be cut by any movement of the cord, resulting in electrical shock.

copper wired power cord and plug (or vice versa). A chemical reaction occurs between copper and aluminum and can cause electrical shorts. The proper wiring and receptacle is a copper wired power cord with a copper wired receptacle.

NOTE

Dryers operating on 208 volt power supply will have longer drying times than dryers operating on 240 volt power supply.

wiring system, the plug MUST be plugged into an appropriate, copper wired receptacle that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug you’ve installed on this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

For a permanently connected dryer: 1 The dryer MUST be connected to a grounded

metal, permanent wiring system; or an equipment grounding conductor must be run with the circuit conductors and connected to the equipmentgrounding terminal or lead on the appliance.

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

INSTALLATION REQUIREMENTS

Grounding requirements - Electric dryer (Canada)

WARNING

For a grounded, cord-connected laundry center: 1 The laundry center MUST be grounded. In the

ELECTRICAL SHOCK HAZARD

event of a malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least resistance for electrical current.

2 Since your laundry center is equipped with a

power supply cord having an equipment-grounding conductor and a grounding plug, the plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounding requirements - Gas dryer (USA and Canada)

1 The laundry center is equipped with a three-prong

(grounding) plug for your protection against shock hazard and should be plugged directly into a properly grounded three-prong receptacle.

2 The plug must be plugged into an appropriate

outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounding type wawall receptacl

PoPower cord with 3-prong

ounded plug

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

grgrounding pr

ong.

UNPACKING LAUNDRY CENTER

Unpacking Instructions

IMPORTANT

To prevent vibration, possible machine damage and maximize performance, the following steps must be completed.

1. If foam tub block has been removed, reinsert it now and retape the lid securely.

2. Carefully cut the front and back corners of the left side of the remaining cardboard.

FRONT

4. Carefully lower the laundry center to an upright position and remove the tape holding the lid shut. Remove the foam tub block and other tub contents.

NOTE

If the laundry center is to be transported at a later date, the tub blocking pad, foam base and tub support should be retained.

5. From the back of the washer, remove the wire shipping clip securing the drain hose.

6. DO NOT remove the PLASTIC CLAMP which secures the drain hose to the right side of the washer backsheet. It helps form a standpipe to prevent water siphoning.

3. With help from a second person, carefully tip the laundry center slightly to the left as shown in the picture below. First remove the foam shipping support to the right side only and then remove the foam base. Save these items for future use.

Pull out

RIGHT side

ONLY!

PLASTIC

CLIP

WIRE CLIP

7. Carefully move the laundry center to within 4 feet of the ﬁ nal location for the start of the installation.

CAUTION

To avoid back or other injury, have more than one person move or lift the appliance.

EXCESSIVE WEIGHT HAZARD

INSTALLATION INSTRUCTIONS

Gas connection

1 Remove the shipping cap from gas pipe at the rear

of the dryer.

IMPORTANT

DO NOT connect the dryer to L.P. gas service without converting the gas valve. An L.P. conversion kit must be installed by a qualiﬁ ed gas technician.

2 Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or

approved pipe from gas supply line to the 3/8 inch (0.96 cm) pipe located on the back of the dryer. Use a 1/2 inch to 3/8 inch (1.27 cm to 0.96 cm) reducer for the connection. Apply an approved thread sealer that is resistant to the corrosive action of liqueﬁ ed gases on all pipe connections.

Flare

Union

elppiN

GAS FLOW

Flexible

Connector

Flare

Union

Inlet Pipe on

Back of Dryer

Manual

Shuto

Valve

Closed

Open

All connections must be wrench-tightened

IMPORTANT

The supply line must be equipped with an approved manual shutoff valve. This valve should be located in the same room as the dryer and should be in a location that allows ease of opening and closing. Do not block access to the gas shutoff valve.

3 Open the shutoff valve in the gas supply line to

allow gas to ﬂ ow through the pipe. Wait a few minutes for gas to move through the gas line.

to dryer

from gas supply

Shuto Valve Open position

4 Check for gas system leaks with a manometer. If a

manometer is not available, test all connections by brushing on a soapy water solution.

WARNING

NEVER test for gas leaks with an open ﬂ ame.

EXPLOSION HAZARD

Neutral

(center wire)

30 AMP

NEMA 10-30

INSTALLATION INSTRUCTIONS

Electrical connection (non-Canada) - 3 wire cord

3-wire receptacle

(NEMA type 10-30R)

WARNING

Failure to disconnect power source before servicing could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

3 Install a UL-approved strain relief according to the

4 Thread an UNPLUGGED, UL-approved, 30 amp.

5 Attach the power cord neutral (center wire)

Do not make a sharp bend or crimp wiring/conductor at connections.

ELECTRICAL SHOCK HAZARD

access cover on the back of the dryer.

power cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

power cord, NEMA 10-30 type SRDT, through the strain relief.

conductor to the SILVER colored center terminal on the terminal block. Tighten the screw securely.

Attach the remaining two power cord outer conductors to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

WARNING

ELECTRICAL SHOCK HAZARD

7 Follow manufacturer’s guidelines for ﬁ rmly securing

the strain relief and power cord.

8 Reinstall the terminal block cover.

30 AMP

NEMA 10-30

DO NOT remove

internal ground in a

3-wire system!

Neutral

(center wire)

Neutral terminal

IMPORTANT

If moving dryer from a 4-wire system and installing it in a 3-wire system, move the internal ground from the center terminal back to the GREEN screw next to the terminal block.

Neutral

(WHITE wire)

30 AMP

NEMA 14-30

Ground

(GREEN wire)

INSTALLATION INSTRUCTIONS

Electrical connection (non-Canada) - 4 wire cord

4-wire receptacle

(NEMA type 14-30R)

WARNING

Failure to disconnect power source before servicing could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

3 Install a UL-approved strain relief according to the

4 Thread an UNPLUGGED, UL-approved, 30 amp.

5 Disconnect the internal (WHITE) dryer harness

6 Attach the ground (GREEN) power cord wire to the

7 Move the internal dryer harness ground (WHITE)

8 Attach the RED and BLACK power cord conductors

Do not make a sharp bend or crimp wiring/conductor at connections.

9 Follow manufacturer’s guidelines for ﬁ rmly securing

10 Reinstall the terminal block cover.

ELECTRICAL SHOCK HAZARD

access cover on the back of the dryer.

power cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

power cord, NEMA 14-30 type ST or SRDT, through the strain relief.

ground wire from the (GREEN) ground screw next to the terminal block.

cabinet with the ground (GREEN) screw. Tighten the screw securely.

wire to the terminal block and attach it along with the neutral (WHITE) power cord wire conductor to the center, SILVER colored terminal on the terminal block. Tighten the screw securely.

to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

WARNING

ELECTRICAL SHOCK HAZARD

the strain relief and power cord.

GREEN

ground screw

Move internal ground (WHITE) wire to neutral (silver) terminal for 4-wire system

30 AMP

NEMA 14-30

GREEN

ground wire

BLACK or RED

power wire

Ground

(GREEN wire)

Neutral

(WHITE wire)

Neutral

terminal

WHITE

neutral wire

BLACK or RED

power wire

INSTALLATION INSTRUCTIONS

Leveling your laundry center

Excessive noise and vibration can be prevented by properly leveling the laundry center.

1 With the laundry center within 4 feet (1 m) of its

ﬁ nal location, place a level on top of the washer lid.

2 Use adjustable pliers to adjust the leveling legs so

the laundry center is level front-to-rear and side-toside, and stable corner-to-corner.

3 Press down on alternate corners and sides and feel

for the slightest movement. Adjust the appropriate leg(s) so the laundry center sits solidly on the ﬂ oor on ALL four legs. Keep the leveling leg extension at a minimum for best performance of the washer.

Connecting inlet water

1 Run some water from the hot and cold faucets

to ﬂ ush the water lines and remove particles that might clog the water valve screens and to determine which faucet is hot and which is cold supply.

raise

lower

RUBBER WASHERS MUST BE PRESENT

USE ONLY

NEW HOSES

NOTE

Hoses are not included with laundry center purchase. See “Accessories” section for various inlet hose kits to ﬁ t your speciﬁ c installation.

2 Connect the HOT inlet hose to the HOT inlet

connection on the washer and the COLD inlet hose to the COLD inlet connection on the washer. Tighten by hand until snug. Then tighten each supply connection another 2/3 turn with pliers.

Do not cross thread or over-tighten these connections.

3 Connect the HOT inlet hose to the HOT water

supply and the COLD inlet hose to the COLD water supply. Tighten by hand until snug. Then tighten each supply connection another 2/3 turn with pliers. Do not bend, kink or pinch water inlet

hoses.

4 Turn on the water and check for leaks.

“H”

(HOT)

“C”

(COLD)

INSTALLATION INSTRUCTIONS

Connecting venting

1 Remove the two screws (items A, to the right)

securing the dryer front access panel to the dryer cabinet. Lift the panel until the tabs can be disengaged from the cabinet, remove the panel and set aside.

2 Connect the exhaust duct to the outside exhaust

system. Use of a 4” (10.2 cm) clamp (item B, to the right) is recommended to connect the dryer to the exhaust vent system. Use metal foil tape to seal all

other joints. 3 Reinstall the dryer front access panel. 4 Carefully slide the laundry center to its ﬁ nal

position. Recheck for level and rock corners for

stability.

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

INSTALLATION INSTRUCTIONS

Connecting drain and electrical

1 Form a “U” shape on the end of the drain hose

with the hose pointed toward the drain. Place the formed end in a laundry tub or a standpipe and secure the drain hose with the cable tie (provided in the enclosure package) to the standpipe, inlet hose, laundry tub, etc. so the hose does not pull out from the force of the water.

NOTE

The standpipe inside diameter must be 1-1/4” (3.2 cm) minimum. There must be an air gap around the drain hose in the standpipe. A snug hose ﬁ t can cause a siphoning action.

IMPORTANT

Check to ensure the power is off at a circuit breaker/ fuse box before plugging the power cord into an outlet.

2 Plug the power cord into a grounded outlet.

Grounding type wawall receptacl

PoPower cord with 3-prong

Do not, anany cir cut, or b grgrounding pr

ounded plug

under

cumstances,

remo

ypass th

ong.

CABLE TIE

3 Turn on the power at the circuit breaker/fuse box. 4 Read the

5 Run the washer through a complete cycle, checking

6 If you have any questions during initial operation,

7 Place these instructions in a location near the

Use & Care Guide

laundry center. It contains valuable and helpful information that will save you time and money.

for water leaks and proper operation.

please review the “Avoid Service Checklist” in your Use & Care Guide before calling for service.

appliance for future reference.

provided with the

NOTE

A wiring diagram and technical data sheet are located behind the dryer access panel.

ACCESSORIES

LP CONVERSION KIT

P/N PCK3100

Gas dryers intended for use in a location supplied with LP must use a conversion kit prior to installation.

MOBILE HOME INSTALLATION KIT

P/N 137067200

Installation in a mobile home requires the use of a MOBILE HOME INSTALLATION KIT.

INLET HOSE KITS

Please call 866-233-8353 (in Canada, 800-265-8352) to explore hose kit options that will meet your speciﬁ c installation needs.

DRYING RACK

Depending on the model you purchased, a drying rack may have been included in the initial purchase of your laundry center. If your model did not include a drying rack or you desire another drying rack, you may order one.

UNIVERSAL APPLIANCE WRENCH

P/N 137019200

A UNIVERSAL APPLIANCE WRENCH is available to aid in dryer/washer feet adjustment.

TOUCH UP PAINT PENS*

Classic White Touch Up Pen - P/N 5304468812 Classic Slate Touch Up Pen - P/N 5304475700

*Other colors may be available. Contact the source where you purchased your laundry center.

CAUTION

Failure to use accessories manufactured by (or approved by) the manufacturer could result in personal injury, property damage or damage to the washer.

Replacement parts:

If replacements parts are needed for your laundry center, contact the source where you purchased your laundry center or refer to your information.

Use and Care Guide

for more

WARNING

Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

ELECTRICAL SHOCK HAZARD

Tout à propos de

Installation

de votre Combinaison

laveuse/sécheuse

TABLE DES MATIÈRES

Mesures de sécurité importantes ...................22-23

Exigences d’installation .................................24-32

Déballage de la laveuse .................................... 33

Instructions d’installation ..............................34-39

Accessoires ...................................................... 40

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Pour votre sécurité, l’information contenue dans ces instructions doit être suivie aﬁ n de réduire les risques d’incendie ou d’explosion ou pour prévenir les dommages matériels, les blessures ou la mort. Vous ne devez ni entreposer, ni utiliser d’essence ou d’autres vapeurs ou liquides inﬂ ammables à proximité de cet appareil ou de tout autre appareil électroménager.

AVERTISSEMENT

RISQUE D’INCENDIE

Lisez toutes les instructions de sécurité suivantes avant d’installer et d’utiliser votre appareil :

• Détruisez le carton d’emballage et les sacs en plastique après avoir déballé l’appareil. Les enfants pourraient les utiliser pour jouer. Le carton recouvert de tapis, les couvertures et les feuilles de plastique peuvent être étanches à l’air et provoquer la suffocation. Déposez tous les matériaux d’emballage dans un conteneur à déchets ou faites en sorte que les enfants ne puissent y avoir accès.

• L’installation et l’entretien de cette sécheuse doivent être réalisés par un installateur qualiﬁ é, un technicien de service ou le fournisseur de gaz.

• Installez l’appareil conformément aux instructions du fabricant et aux codes locaux.

• L ’installation électrique de la sécheuse doit être conforme aux codes et aux règlements locaux ainsi qu’à la toute dernière édition du National Electrical Code (ANSI/NFPA 70), ou au Canada, au Code canadien de l’électricité (C22.1, article 1).

• L ’installation de gaz de la sécheuse doit être conforme aux codes et aux règlements locaux ainsi qu’à la toute dernière édition du Fuel Gas Code (ANSI Z223.1), ou au Canada, au CAN/ACG B149.1-2000. Un robinet d’arrêt manuel distinct doit être installé à moins de 1,83 m (6 pi) de la sécheuse conformément au National Fuel Gas Code, ANSI Z223.1/NFPA 54.

• La sécheuse est classée, en vertu des règlements ANSI Z 21.5.1 ou ANSI/UL 2158 - CAN/CSA C22.2 Nº 112 (dernières versions), pour un USAGE DOMESTIQUE uniquement. Il n’est pas recommandé d’utiliser cette sécheuse pour des usages commerciaux, comme des restaurants, des salons de coiffure, etc.

• N’installez pas une sécheuse avec du matériel d’évacuation en plastique ou en feuille métallique ﬂ exible. Le maté- riel de ventilation ﬂ exible peut s’écraser facilement et emprisonner la charpie. Ces conditions nuiraient à l’écoule- ment d’air de votre sécheuse et pourraient accroître le risque d’incendie.

• Les instructions comprises dans ce guide et toute autre documentation fournie avec cet appareil ne sont pas conçues pour couvrir toutes les éventualités ou situations qui pourraient survenir. Vous DEVEZ faire preuve de bon sens et de prudence durant l’installation, l’utilisation et l’entretien de tout appareil ménager.

QUE FAIRE SI VOUS DÉTECTEZ UNE ODEUR DE GAZ :

• Ne mettez pas d’appareil en marche.

• Ne touchez à aucun commutateur électrique; n’utilisez aucun téléphone de votre domicile.

• Évacuez la pièce, le bâtiment ou la zone touchée.

• En utilisant le téléphone d’un voisin, appelez immédiatement le fournisseur de gaz. Suivez ses instructions.

• Si vous ne pouvez joindre votre fournisseur de gaz, appelez les pompiers.

Conservez ces instructions pour

vous y reporter ultérieurement.

Outils et matériel nécessaires à l’installation :

• Pince réglable

• Tournevis Phillips à pointe plate et à pointe carrée

• Clé à molette

• Clé à tuyau pour l’alimentation en gaz

• Ruban à ﬁ letage résistant au GPL (pour l’alimentation en gaz naturel ou en GPL)

REMARQUE

Les tuyaux ne sont pas inclus avec l’achat laveuse. Voir la section «Accessoires» pour divers trousse de tuyaux d’entrée qui pourrait s’adapter à votre installation.

Exigences avant l’installation

• Niveau de charpentier

• Évent extérieur

• Conduit d’évacuation de 102 mm (4 po) en métal rigide ou semi-rigide

• Ensemble pour cordon d’alimentation de 240 V à 3 ou 4 ﬁ ls (sécheuse électrique)

• Collier de 10,2 cm (4 po)

ATTENTION

DANGER DE POIDS EXCESSIF

Pour éviter les blessures au dos ou d’autres types de blessure, demandez l’aide d’autres personnes pour déplacer ou soulever la laveuse/sécheuse.

• Robinet d’arrêt pour conduite de gaz (sécheuse à gaz)

• Deux raccords-unions à évasement de 1/2 po (1,3 cm) NPT et une conduite ﬂ exible d’alimentation en gaz (sécheuse à gaz)

• Ruban métallique (et non du ruban à conduits)

• Tuyaux d’alimentation (x2)

MESURES DE SÉCURITÉ IMPORTANTES

AVERTISSEMENT

Veuillez lire ces instructions au complet avant d’utiliser l’appareil.

Sachez reconnaître les symboles, les avertissements et les étiquettes de sécurité.

Les mesures de sécurité présentées dans ce guide sont identiﬁ ées par le mot AVERTISSEMENT ou ATTENTION selon le type de risque présenté ci-dessous.

Déﬁ nitions

Voici le symbole d’avertissement concernant la sécurité. Il est utilisé pour vous avertir des risques de blessures potentiels. Respectez tous les messages qui suivent ce symbole aﬁ n de prévenir les blessures ou la mort.

DANGER

La mention DANGER indique un risque imminent qui causera la mort ou de graves blessures, s’il n’est pas évité.

AVERTISSEMENT

La mention AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n’est pas évitée, pourrait entraîner des blessures graves ou même la mort.

ATTENTION

La mention AT TENTION signale la présence d’une situation potentiellement dangereuse susceptible de causer des blessures mineures ou moyennement graves si elle n’est pas évitée.

IMPORTANT

IMPORTANT - Cette mention précède des renseignements importants relatifs à l’installation, au fonctionnement ou à l’entretien. T outefois, ceux-ci n’impliquent aucune notion de danger.

Liste de vériﬁ cation d’installation

Matériel d’expédition

 Le support d’expédition en mousse (situé dans la cuve

de lavage) a été enlevé et remisé

 Le support d’expédition en mousse (sous l’appareil) a été

enlevé et remisé

Mise à niveau

 L’appareil est au niveau latéralement et de l’avant vers

l’arrière

 Les quatre coins de la caisse reposent fermement sur le

plancher

Alimentation en eau

 Utilisez seulement les nouveaux tuyau d’entrée d’eau et

vériﬁ er que les rondelles en caoutchouc sont en place.

 Le tuyau d’entrée d’eau CHAUDE est raccordé au robinet

d’eau CHAUDE et le tuyau d’entrée d’eau FROIDE est

raccordé au robinet d’eau FROIDE  Les robinets d’eau CHAUDE et d’eau FROIDE sont ouverts  Les raccords d’alimentation en eau ou les raccords

d’arrivée d’eau de l’appareil ne présentent aucune fuite -

refaites une vériﬁ cation 24 heures plus tard

Tuyau de vidange

 La colonne montante ou le drain de mur est à une

hauteur d’au moins 84 cm (33 po)  Le tuyau de vidange est ﬁ xé avec l’attache (incluse dans

la cuve)

Conduit d’évacuation

 L’air circule librement, il n’y a aucune accumulation de

charpie  Le conduit rigide ou semi-rigide de 102 mm (4 po) est le

plus court et le plus direct possible  Il n’y a AUCUN matériel de ventilation en papier

d’aluminium ou en plastique  Le système d’échappement doit évacuer l’air a l’extérieur

a l’aide d’un évent approuve

Alimentation au gaz (sécheuse au gaz)

 Le conduit d’alimentation comporte un robinet d’arrêt

manuel  Tous les raccords sont étanchéiﬁ és à l’aide de joints

certiﬁ és serrés avec une clé  Nécessaire de conversion pour système au GPL  L’alimentation en gaz est ouverte  Aucun raccord ne présente de fuite -

vériﬁ ez à l’aide d’eau savonneuse, ne faites JAMAIS cette

vériﬁ cation avec une ﬂ amme

Alimentation électrique de 240 V (sécheuse électrique)



Le cordon d’alimentation est certiﬁ é NEMA 10-30R ou

14-30R et il ﬁ xé solidement avec toutes les vis dans le

bornier  Un réducteur de tension certiﬁ é est installé  Le couvre-borne est installé avant la première mise en

marche

Alimentation en électricité

 Le système électrique de la maison est sous tension  L’appareil est branchée

Vériﬁ cations ﬁ nales

 Vous avez lu entièrement les

Guide d’Utilisation et d’Entretien

 L’eau entre dans la cuve lorsqu’un cycle démarre. La

porte se verrouille et le tambour tourne lorsqu’un cycle

démarre.  La carte d’enregistrement est envoyée

Instructions d’Installation

EXIGENCES D’INSTALLATION

REMARQUE

Étant donné les variations de tension possibles, l’utilisation de cette sécheuse avec une source d’alimentation produite par une génératrice à essence, solaire ou éolienne ou par toute autre source d’alimentation différente de celle fournie par les services publics n’est pas recommandée.

Exigences électriques pour les ensembles laveuse/sécheuse avec sécheuse électrique

CIRCUIT - Circuit indépendant de 30 ampères avec fusible temporisé ou disjoncteur de 30 A. ALIMENTATION ÉLECTRIQUE - Câble monophasé à trois ou quatre ﬁ ls, 240 volts, 60 Hz; courant alternatif.

IMPORTANT

Cette l’appareil est mise à la terre par le ﬁ l d’alimentation neutre, sauf si elle est destinée à la vente au Canada. Il est impératif d’utiliser un cordon d’alimentation à 4 ﬁ ls lorsque l’appareil est installé dans une région où la mise

à la terre par le ﬁ l d’alimentation neutre est interdite. La mise à la terre par le ﬁ l d’alimentation neutre est interdit pour : (1) un nouveau circuit de dérivation, (2) les maisons mobiles, (3) les véhicules récréatifs, et (4) les régions où les codes locaux ne permettent pas la mise à la terre par le ﬁ l d’alimentation neutre.

PRISE - Prise NEMA 10-30R ou NEMA 14-30R située de manière à permettre l’accès au cordon d’alimentation lorsque

la sécheuse est à sa position de fonctionnement.

CONNEXION DE MISE À LA TERRE - Consultez la rubrique « Exigences de mise à la terre » dans la section

d’installation électrique.

TROUSSE DE CORDON D’ALIMENTATION À TROIS FILS (non fournie)

Prise à 3 alvéoles

(NEMA type 10-30R)

La sécheuse DOIT utiliser un cordon d’alimentation à trois ﬁ ls NEMA 10-30 de type SRDT d’une capacité de 240 volts (c.a.) et d’au moins 30 ampères, avec trois connecteurs ouverts embrochables avec extrémités renversées, ou connecteurs à boucle fermée, spécialement indiqués pour une utilisation avec une sécheuse. Pour les instructions de raccordement du cordon à 3 ﬁ ls, consultez la section CONNEXIONS ÉLECTRIQUES POUR UN SYSTÈME À TROIS FILS.

TROUSSE DE CORDON D’ALIMENTATION À QUATRE FILS (non fournie)

Prise à 4 alvéoles

(NEMA type 14-30R)

La sécheuse DOIT utiliser un cordon d’alimentation à quatre ﬁ ls NEMA 14-30 de type SRDT d’une capacité de 240 volts (c.a.) et d’au moins 30 ampères, avec quatre connecteurs ouverts embrochables avec extrémités renversées, ou connecteurs à boucle fermée, spécialement indiqués pour une utilisation avec une sécheuse. Pour les instructions de raccordement du cordon à quatre ﬁ ls, consultez la section CONNEXIONS ÉLECTRIQUES POUR UN SYSTÈME À QUATRE FILS.

REMARQUE

Les appareils destinées à la vente au Canada sont munies d’un cordon d’alimentation à 4 ﬁ ls (NEMA 14- 30R).

Prise murale avec mise à la terre

à la terre de cette che.

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise

Cordon électrique muni

avec mise à la terre

d’une che à trois broches

EXIGENCES D’INSTALLATION

Exigences électriques pour les ensembles laveuse/sécheuse avec sécheuse à gaz

CIRCUIT - Circuit indépendant de 15 ampères, polarisé

et mis à la terre, avec fusible temporisé ou disjoncteur de 15 A.

ALIMENTATION ÉLECTRIQUE - Câble monophasé à deux

ﬁ ls mis à la terre, 120 volts, 60 Hz; courant alternatif.

CORDON D’ALIMENTATION - La sécheuse est dotée d’un

cordon d’alimentation de 120 volts à trois ﬁ ls.

CONNEXION DE MISE À LA TERRE - Consultez la rubrique

« Exigences de mise à la terre » dans la section d’installation électrique.

Exigences relatives à l’alimentation en gaz

Prise murale avec mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette che.

Cordon électrique muni d’une che à trois broches avec mise à la terre

AVERTISSEMENT

Un tuyau en cuivre sans revêtement se corrode lorsqu’il entre en contact avec le gaz naturel, entraînant des fuites. Utilisez SEULEMENT des tuyaux en fer noir, en acier inoxydable ou encore en cuivre avec revêtement en plastique pour l’alimentation en gaz.

1 L’installation DOIT être conforme aux codes

2 Le tuyau d’alimentation en gaz doit être d’un

3 Si les codes le permettent, un tuyau métallique

Exigences relatives à l’alimentation en eau

Les robinets d’eau chaude et d’eau froide DOIVENT être installés à une distance de 107 cm (42 po) ou moins de l’arrivée d’eau de votre laveuse. Les robinets DOIVENT être de 1,9 cm (3/4 po) et ﬁ letés en fonction d’un raccordement de tuyau de laveuse. La pression de l’eau DOIT se situer entre 206,8 et 827,4 kPa (30 et 120 lb/ po²). La différence de pression entre l’eau chaude et l’eau froide ne doit pas dépasser 68,9 kPa (10 lb/po²). Le service des eaux de votre localité peut vous informer sur la pression de votre alimentation en eau.

RISQUE D’EXPLOSION

locaux ou au code national sur le combustible, ANSI Z223.1 (dernière version), s’il n’existe pas de codes locaux.

diamètre intérieur de 1,27 cm (1/2 po).

ﬂ exible peut être utilisé pour raccorder votre sécheuse au tuyau d’alimentation en gaz. Le tuyau DOIT être fabriqué en acier inoxydable ou en laiton avec revêtement en plastique.

4 Le tuyau d’alimentation en gaz DOIT être muni d’un

robinet d’arrêt distinct conformément à la norme B149.1, Code d’installation du gaz naturel et du propane.

5 Un oriﬁ ce taraudé de 0,32 cm (1/8 po) bouché,

accessible pour le branchement de la jauge d’essai, DOIT être installé directement en amont du branchement du tuyau d’alimentation en gaz avec la sécheuse.

6 Cette sécheuse DOIT être débranchée de la

canalisation de gaz pendant toute vériﬁ cation de pression de la canalisation de gaz à des pressions supérieures à 3,45 kPa (1/2 lb/po2).

7 Cette sécheuse DOIT être isolée de la canalisation

de gaz pendant toute vériﬁ cation de pression de la canalisation de gaz à des pressions égales ou inférieures à 3,45 kPa (1/2 lb/po2).

8 Les branchements d’alimentation en gaz doivent

être conformes à la norme Connectors for Gas Appliances (Raccords pour appareils au gaz) ANSI Z21.24.

REMARQUE

L’utilisation de rondelles pour l’approvisionnement en eau à faible pression d’admission allongera le temps de remplissage et peut ralentir l’achèvement du cycle de lavage.

EXIGENCES D’INSTALLATION

Exigences relatives au système d’évacuation

1 Le drain doit pouvoir évacuer 64,3 L (17 gal) d’eau

à la minute.

2 Tuyau d’évacuation d’au moins 3,18 cm (1-1/4 po)

de diamètre.

3 Le tuyau d’évacuation doit être situé entre une

hauteur minimale de 84 cm (33 po) et une hauteur maximale de 244 cm (96 po)

REMARQUE

Pour les installations exigeant un plus long tuyau d’évacuation, demandez à un technicien qualiﬁ é de procéder à l’installation du tuyau conformément aux spéciﬁ cations du modèle de votre laveuse (un tuyau plus long peut être acheté auprès d’un distributeur de pièces autorisé). Pour les systèmes d’évacuation dans le plancher, installez un ensemble de siphon (disponible dans une quincaillerie de votre région).

Exigences du système d’évacuation

Utilisez seulement des conduites métalliques rigides ou ﬂ exibles d’au moins 102 mm (4 po) de diamètre, et une bouche d’évacuation qui possède un ou des volets qui s’ouvrent lorsque l’appareil est en fonction. Lorsque la sécheuse s’arrête, les volets se ferment automatiquement pour empêcher les inﬁ ltrations d’air, d’insectes et de rongeurs. Pour éviter de bloquer la sortie, gardez un espace minimal de 30,5 cm (12 po) entre le bas de la bouche d’évacuation et le sol ou toute autre obstruction.

96”

(244cm)

max.

(84cm)

33”

min.

AVERTISSEMENT

Le non-respect de ces instructions pourrait augmenter démesurément les temps de séchage et entraîner des risques d’incendie.

Vous trouverez ci-dessous les exigences pour l’utilisation adéquate et sécuritaire de votre appareil.

RISQUE D’INCENDIE

AVERTISSEMENT

N’installez pas une sécheuse avec du matériel d’évacuation en plastique ou en feuille métallique ﬂ exible. Le matériel de ventilation ﬂ exible peut s’écraser facilement et emprisonner la charpie. Ces conditions nuiraient à l’écoulement d’air de votre sécheuse et pourraient accroître le risque d’incendie.

Si votre système actuel utilise une conduite en plastique ou en feuille métallique, remplacez-la par une conduite métallique rigide ou semi-rigide. De plus, assurez-vous que la conduite en place est libre de charpie avant d’installer la conduite de sécheuse.

RISQUE D’INCENDIE

Correct

Incorrect

EXIGENCES D’INSTALLATION

Exigences de système d’évacuation (suite)

AVERTISSEMENT

Une sécheuse doit être évacuée vers l’extérieur. N’évacuez pas une sécheuse dans une cheminée, un mur, un plafond, un grenier, un vide sanitaire ou dans tout espace clos d’un bâtiment. La sécheuse produit de la charpie inﬂ ammable. Si la sécheuse n’est pas évacuée vers l’extérieur, de la charpie pourrait être évacuée dans l’aire de buanderie. L’accumulation de charpie dans toute pièce de la maison peut entraîner des risques pour la santé et des risques d’incendie.

La sécheuse doit être branchée à une évacuation extérieure. Inspectez régulièrement l’ouverture de l’évacuation extérieure et retirez toute accumulation de charpie près de l’ouverture et de la région avoisinante.

RISQUE D’INCENDIE

AVERTISSEMENT

• Ne laissez pas de matière combustible (par exemple : des vêtements, des rideaux, du papier) entrer en contact avec le système d’évacuation. La sécheuse NE DOIT PAS être évacuée dans une cheminée, un mur, un plafond, ou dans tout espace conﬁ né d’un bâtiment qui pourrait accumuler la charpie, entraînant un risque d’incendie.

• Ne placez pas de grillage à l’extrémité du système d’évacuation, ni de vis, de rivet ou autre ﬁ xation de manière à ce qu’ils se prolongent dans la conduite du système d’évacuation. De la charpie pourrait s’accumuler sur le grillage, les vis ou les rivets, et obstruer l’écoulement d’air dans le système, entraînant un risque d’incendie et l’augmentation des temps de séchage. Utilisez une bouche d’évacuation approuvée pour terminer la conduite à l’extérieur, et scellez tous les joints avec du ruban métallique. Toutes les extrémités mâles des conduites doivent être installées en aval relativement au sens de l’écoulement d’air.

RISQUE D’INCENDIE

AVERTISSEMENT

Le fait de dépasser la longueur de conduites ou le nombre de coudes indiqués dans les tableaux de « LONGUEUR MAXIMALE » peut entraîner l’accumulation de charpie dans le système. Toute obstruction au système d’évacuation peut entraîner un risque d’incendie, en plus d’accroître le temps de séchage.

Nombre de tours à 90°

0 56 ft. (17 m) 42 ft. (13 m) 1 48 ft. (14.5 m) 34 ft. (10.5 m) 2 40 ft. (12 m) 26 ft. (8 m) 3 32 ft. (9.5 m) 18 ft. (5.5 m)

RISQUE D’INCENDIE

pour le conduit en métal rigide de 102 mm (4 po)

LONGUEUR MAXIMALE

TYPE DE BOUCHE D’ÉVACUATION

(De préférence)

4”

(10.2cm) À volets

2.5”

(6.35cm)

AVERTISSEMENT

• N’installez pas de matériel de ventilation en plastique ou en aluminium ﬂ exible.

• Si vous installez du matériel de ventilation semirigide, il est nécessaire que la longueur du conduit soit égale ou inférieure à 2,4 m (8 pi).

RISQUE D’INCENDIE

EXIGENCES D’INSTALLATION

Exigences de système d’évacuation (suite)

Installez les raccords mâles dans le bon sens :

CORRECT

Pour une installation où le système d’évacuation n’est pas décrit dans les tableaux, la méthode suivante doit être utilisée pour vériﬁ er la conformité du système :

1 Branchez un manomètre à tube incliné ou un

manomètre numérique entre la sécheuse et le point où l’évacuation est raccordée à la sécheuse.

2 Réglez la minuterie de la sécheuse, la température

à duvetage (refroidissement), et mettez l’appareil

en fonction. 3 Relevez le résultat du manomètre. 4 La contre-pression du système NE DOIT PAS être

supérieure à 15.5 mm (0.6 po) de colonne d’eau.

Si la contre-pression du système est inférieure à

15.5 mm (0.6 po) de colonne d’eau, le système

est conforme. Si la lecture du manomètre indique

une colonne d’eau supérieure à 15.5 mm (0.6 po),

le système est trop restreignant et n’est pas

conforme. Bien que l’orientation verticale du système d’évacuation

soit acceptable, certaines circonstances pourraient inﬂ uer sur le rendement de l’appareil.

• Seule une conduite métallique rigide doit être utilisée.

• L’évacuation verticale par le toit peut entraîner le phénomène de contre-tirage, ce qui accroît la restriction du système d’évacuation.

• L’acheminement de la conduite d’évacuation dans un endroit non isolé peut entraîner de la condensation et l’accumulation plus rapide de charpie.

• Le fait de comprimer ou de pincer le système d’évacuation entraînera l’augmentation de la restriction dans le système.

• Le système d’évacuation doit être inspecté et vériﬁ é au moins tous les 18 mois avec un usage normal. Plus l’appareil est utilisé, plus la période de vériﬁ cation du système et de la bouche d’évacuation doit être raccourcie.

INCORRECT

Direction d’évacuation

L’évacuation du combiné laveuse/sécheuse par un circuit d’évacuation arrière peut se faire de quatre (4) façons:

1. En ligne droite.

2. Vers le bas (8 po [20,32 cm] de longueur pour un

3. A gauche (8 po [20,32 cm] de longueur pour un

4. A droite (8 po [20,32 cm] de longueur pour un

Pour une évacuation vers la haut, ajoutez une longueur de 11 po (28 cm) de conduit standard de 4 pouces (102 mm) et un coude de 90°. L’appareil se situera à une distance d’environ 4.5 po (11,5 cm) du mur (une évacuation sans dégagement au mur peut se faire en passant sous la sécheuse puis sur les côtés).

Un registre d’évacuation aligné directement avec la sortie d’évacuation de la sécheuse peut être installé directement dans le mur extérieur. Pour une évacuation vers le haut, ajoutez eu longueur de 11 po (27,94 cm) de conduit standard de 4 po (10,16 cm) et un coude de 90°. L’appareil se situera à une distance d’environ 4.5 po (11,43 cm) du mur ( une évacuation sans dégagement au mur peut se faire en passant sous les sécheuse puis sur les côtés). Pour évacuer sur le côté ou vers le bas, ajoutez une longueur de 8 po (20,32 cm) de conduit standard de 4 po (102 mm) et un coude de 90°.

Consultez également la section

Dégagement

conduit de 4 po [10,16 cm] rigide & 1 coude vers le bas).

conduit de 4 po [10,16 cm] rigide, 1 coude vers le bas & 1 coude à gauche).

conduit de 4 po [10,16 cm] rigide, 1 coude vers les bas & 1 coude à droite).

à la page suivante.

Exigences de

EXIGENCES D’INSTALLATION

Installation dans une maison usinée ou mobile

1 L’installation DOIT être conforme à la norme

Manufactured Home Construction and Safety Standard, titre 24 CFR, article 32-80 (anciennement désignée comme la Federal Standard for Mobile Home Construction and Safety, titre 24, HUD, article 280) ou à la norme CAN/CSAZ240 MH.

2 La sécheuse DOIT être évacuée vers l’extérieur

(à l’air libre et non sous la maison mobile) avec une gaine métallique ininﬂ ammable. La conduite métallique doit posséder un diamètre de 10,16 cm (4 po) et ne contenir aucune obstruction. De préférence, utilisez une conduite métallique rigide.

3 Si la sécheuse est évacuée par le plancher et que

l’espace sous la maison mobile est cloisonné, le système d’évacuation DOIT se terminer à l’extérieur

Installation dans un Endroit en Retrait ou une Armoire

1 Une sécheuse installée dans une chambre à

coucher, une salle de bains, un renfoncement ou un placard DOIT être évacuée vers l’extérieur.

2 Aucun autre appareil à combustion ne doit être

installé dans le même placard que la sécheuse.

3 Votre sécheuse a besoin d’espace pour assurer une

ventilation adéquate.

N’INSTALLEZ PAS votre sécheuse dans un placard muni d’une porte pleine

4 Porte de placard assurant une ventilation requise :

Une ouverture d’au moins 774,2 cm2 (120 po2), divisée également au-dessus et au-dessous de la porte, est requise. Les ouvertures doivent être situées à 7,6 cm (3 po) du haut et du bas de la porte. Les ouvertures ne doivent pas être obstruées lorsqu’une porte est installée. Une porte à persiennes dont les ouvertures sur l’ensemble de la porte sont équivalentes aux recommandations peut être utilisée.

de la cloison et être ﬁ xé solidement à la structure de la maison.

4 Reportez-vous aux sections précédentes de

ce guide relativement aux autres exigences d’évacuation importantes.

5 Lors de l’installation d’une sécheuse à gaz dans

une maison mobile, des dispositions doivent être prises pour permettre l’entrée d’air d’appoint de l’extérieur. Cette installation ne doit pas mesurer moins de deux fois la surface de la bouche d’évacuation.

6 L’installateur DOIT ancrer cette combinaison

laveuse/sécheuse d’installation de maison mobile, nº de pièce 137067200.

3”

(7.6cm)

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

3”

(7.6cm)

porte de placard

EXIGENCES D’INSTALLATION

Exigences de dégagement

DÉGAGEMENTS MINIMAUX - Centimètres (pouces)

CÔTÉS ARRIÈRE DESSUS AVANT

Alcôve 0” (0 cm) 0” (0 cm) 1” (2.5 cm) n/a

Placard 0” (0 cm) 0” (0 cm) 1” (2.5 cm) 1” (2.5 cm)

1”

(2.5 cm)

0”

(0 cm)0”(0 cm)

AVERTISSEMENT

N’installez pas la sécheuse là où de l’essence ou autres matières inﬂ ammables sont entreposées. Si la sécheuse est installée dans un garage, elle doit être placée au moins à 45,7 cm (18 po) du sol. Le non-respect de cette recommandation peut entraîner un choc électrique, une explosion, un incendie ou même la mort.

RISQUE D’EXPLOSION

IMPORTANT

N’INSTALLEZ PAS VOTRE SÉCHEUSE : 1 À un endroit exposé aux écoulements d’eau ou aux aléas des conditions météorologiques extérieures. La

température ambiante ne devrait jamais tomber sous 15,6 °C (60 °F) aﬁ n d’optimiser l’efﬁ cacité du détergent.

2 À un endroit où elle entrera en contact avec des rideaux ou tout autre objet qui nuirait à l’écoulement de l’air de

combustion ou de ventilation.

3 Sur un tapis. Le plancher DOIT être solide et présenter une pente inférieure à 2,5 cm (1 po). Aﬁ n d’éviter les

vibrations et le déplacement de l’appareil, il peut être nécessaire de renforcer le plancher.

Dimensions de la Combinaison laveuse/sécheuse

47.5” (120.5 cm)

1”

(2.5 cm)

alimentation en

gaz à l’arrière de

l’appareil à gaz

17.6”

(45 cm)

77”

(196.5 cm)

cordon d’ali-

mentation

23”

(58.5 cm)

Longueur du cordon d’alimentation de la sécheuse à gaz, environ 152.5 cm (60 po).

Longueur du tuyau entre le collier et l’extrémité du tuyau, environ 131 cm (51.5 po).

27” (68.5 cm)

9.4”

(24 cm)

5.5”

(14 cm)

hauteur de la ligne centrale

de l’évent arrière

raccord de l’alimentation en eau à l’arrière

de la laveuse

collier du tuyau de vidange à l’arrière

de la laveuser

(141.5 cm)

45”

(114 cm)

55.75”

38”

(96.5 cm)

31.5” (80 cm)

hauteur de la ligne centrale de l’évent

arrière

43.5”

(110.5 cm)

EXIGENCES D’INSTALLATION

Installation électrique

Vous trouverez ci-dessous les exigences pour l’installation électrique adéquate et sécuritaire de votre appareil. Le non-respect de ces instructions pourrait entraîner le risque de choc ou d’incendie.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

• Cet appareil DOIT être adéquatement mis à la terre. La mise à la terre inadéquate de la sécheuse pourrait entraîner des risques de choc électrique. Suivez les instructions de ce guide pour une mise à la terre adéquate.

• N’utilisez pas de rallonge avec cet appareil. Certains cordons prolongateurs ne sont pas conçus pour la quantité de courant électrique utilisé par cette sécheuse et pourraient fondre, entraînant des risques de choc électrique ou d’incendie. Placez la sécheuse à une distance de la prise convenant à la longueur de la rallonge, permettant d’installer la rallonge lâchement. Reportez-vous aux exigences de préinstallation de ce guide pour savoir quel cordon d’alimentation acheter.

Exigences de mise à la terre - Sécheuse électrique (É.-U.)

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Un raccordement inadéquat du conducteur de mise à la terre de l’équipement peut accroître les risques de choc électrique. En cas de doute quant à la mise à la terre de l’appareil, consultez un électricien qualiﬁ é.

Pour une sécheuse avec cordon, mise à la terre : 1 Cet appareil DOIT être mis à la terre. En cas de

mauvais fonctionnement ou de panne, la mise à la terre diminue les risques de choc électrique en fournissant au courant électrique une trajectoire de moindre résistance.

2 Après l’achat et l’installation d’un cordon

d’alimentation à 3 ou 4 ﬁ ls doté d’un ﬁ l de mise à la terre et d’une ﬁ che de mise à la terre qui

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

• Un réducteur de tension certiﬁ é UL doit être installé sur le cordon d’alimentation. Si le réducteur de tension n’est pas installé, le cordon peut être arraché de l’appareil ou coupé par tout mouvement, ce qui entraînerait un risque de choc électrique.

• N’utilisez pas une prise avec câblage en aluminium avec un cordon d’alimentation et une ﬁ che avec ﬁ ls en cuivre (ou l’inverse). Une réaction chimique se produit entre l’aluminium et le cuivre, ce qui pourrait entraîner un court-circuit. Il faut utiliser un cordon, une ﬁ che et une prise avec des ﬁ ls en cuivre.

REMARQUE

Les sécheuses alimentées par une tension de 208 V posséderont des temps de séchage plus longs qu’une sécheuse alimentée par une tension de 240 V.

correspond à votre système de câblage, la ﬁ che DOIT être branchée dans un réceptacle cuivré installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualiﬁ é.

3 NE MODIFIEZ PAS la ﬁ che fournie avec cet

appareil. Si elle ne s’insère pas dans la prise, demandez à un électricien qualiﬁ é d’installer la prise adaptée.

Pour une sécheuse avec branchement permanent : 1 La sécheuse DOIT être branchée à un système de

câbles métalliques permanents mis à la terre; ou un conducteur de mise à la terre doit être installé avec les conducteurs de circuit et branché à la borne ou au ﬁ l de mise à la terre de l’appareil.

Prise murale avec

broches avec mise à la terre

mise à la terre

à la terre de cette che.

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise

Cordon électrique muni d’une che à trois

EXIGENCES D’INSTALLATION

Exigences de mise à la terre - Sécheuse électrique (Canada)

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Pour une sécheuse avec cordon, mise à la terre : 1 Cet appareil DOIT être mis à la terre. En cas de

mauvais fonctionnement ou de panne, la mise à la terre diminue les risques de choc électrique en fournissant au courant électrique une trajectoire de moindre résistance.

2 Puisque votre appareil est muni d’un cordon

d’alimentation avec ﬁ l et ﬁ che de mise à la terre, la ﬁ che doit être branchée dans un réceptacle installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualiﬁ é.

3 NE MODIFIEZ PAS la ﬁ che fournie avec cet

appareil. Si elle ne s’insère pas dans la prise, demandez à un électricien qualiﬁ é d’installer la prise adaptée.

Exigences de mise à la terre - Sécheuse à gaz (É.-U. et Canada)

1 Cet appareil est muni d’une ﬁ che à trois broches

(mise à la terre) pour assurer votre protection contre les chocs électriques. Cette ﬁ che doit être branchée directement dans une prise à trois alvéoles correctement mise à la terre.

2 La ﬁ che doit être branchée dans un réceptacle

installé et mis à la terre conformément aux codes et règlements locaux. En cas de doute, faites appel à un électricien qualiﬁ é.

3 NE MODIFIEZ PAS la ﬁ che fournie avec cet

appareil. Si elle ne s’insère pas dans la prise, demandez à un électricien qualiﬁ é d’installer la prise adaptée.

Prise murale avec mise à la terre

Cordon électrique muni d’une che à trois broches avec mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette che.

DÉBALLAGE DE L’APPAREIL

Instructions de Déballage

IMPORTANT

Effectuez les étapes suivantes pour prévenir les vibrations, éviter les dommages à l’appareil et maximiser ses performances

1. Si le bloc de mousse de la cuve a été retiré, remettezle en place et reﬁ xez solidement le couvercle avec le ruban adhésif.

2. Découpez soigneusement les coins avant et arrière du côté gauche du carton restant.

DEVANT

4. Abaissez avec précaution la machine à laver en position verticale et retirez le ruban adhésif retenant le couvercle fermé. Retirez le bloc de mousse et autres articles de la cuve.

REMARQUE

Si la machine à laver doit est d’être transportée à une date ultérieure, conservez le tampon de blocage, la base de mousse et le support de cuve.

5. Enlevez l’attache métallique qui retient le tuyau de vidange à l’arrière de la laveuse.

6. N’ENLEVEZ PAS LES ATTACHES PLASTIQUES au côté droit de la laveuse. Ces attaches forment une conduite verticale empêchant le siphonnage de l’eau.

3. Avec l’aide d’une deuxième personne, basculez légèrement la machine à laver sur la gauche avec précaution, comme illustré dans l’image ci-dessous. Retirez d’abord la mousse d’expédition du côté droit uniquement, puis retirez la base de mousse. Conservez ces éléments pour une utilisation ultérieure.

Tirez

UNIQUEMENT

sur le côté

DROIT!

ATTACHES

PLASTIQUES

ATTACHES

MÉTALLIQUE

7. Déplacez soigneusement la laveuse à moins de 1 m de son emplacement déﬁ nitif pour commencer son installation.

ATTENTION

Pour éviter les blessures au dos ou d’autres types de blessure, demandez l’aide d’autres personnes pour déplacer ou soulever la laveuse/sécheuse.

DANGER DE POIDS EXCESSIF

INSTRUCTIONS D’INSTALLATION

Connexion de gaz

1 Retirez le capuchon d’expédition de la conduite de

gaz à l’arrière de l’appareil.

IMPORTANT

NE RACCORDEZ PAS la sécheuse à une alimentation en propane liquide sans avoir préalablement converti la soupape de gaz. Le nécessaire de conversion au propane liquide doit être installé par un technicien qualiﬁ é.

2 Branchez un tuyau semi-rigide ou approuvé

d’un diamètre intérieur de 1,27 cm (1/2 po) de la conduite d’alimentation de gaz au tuyau de 0,96 cm (3/8 po) situé à l’arrière de l’appareil. Utilisez un réducteur de 1,27 cm à 0,96 cm (1/2 po à 3/8 po) pour effectuer le raccordement. Utilisez du ruban d’étanchéité résistant à l’action corrosive des gaz à l’état liquide à chaque raccord.

ÉCOULEMENT

DU GAZ

Raccord-

Robinet

union à

d'arrêt

évasement

manuel

Fermé

Tous les raccords doivent être serrés au moyen d'une clé

Ouvert

Duse

Raccord exible

Raccord-

union à

évasement

Tuyau d'entrée

raccordé à l'arrière

de la sécheuse

IMPORTANT

La conduite d’alimentation doit être munie d’un robinet d’arrêt approuvé. Ce robinet doit être situé dans la même pièce que la sécheuse et placé de manière à être facilement accessible. Ne bloquez pas l’accès au robinet d’arrêt de l’alimentation de gaz.

3 Ouvrez le robinet d’arrêt dans la conduite

d’alimentation de gaz pour permettre au gaz de s’écouler dans le tuyau. Attendez quelques minutes pour que le gaz s’écoule dans la conduite.

Vers la sécheuse

Source d'alimentation en gaz

Robinet d'arrêt en position ouverte

4 Vériﬁ ez le système avec un manomètre pour

déceler toute fuite. Si vous n’avez pas de manomètre, vériﬁ ez les raccords en appliquant de l’eau savonneuse sur les connexions.

AVERTISSEMENT

Ne vériﬁ ez JAMAIS la présence de fuites à l’aide d’une ﬂ amme nue.

RISQUE D’EXPLOSION

Fil neutre

(fil du centre)

30 AMP

NEMA 10-30

INSTRUCTIONS D’INSTALLATION

Connexion électrique (sauf au Canada) - cordon à 3 ﬁ ls

Prise à 3 alvéoles

(NEMA type 10-30R)

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Le fait de ne pas débrancher l’appareil de sa source d’alimentation en électricité avant son entretien peut causer des blessures, voire la mort.

1 Coupez l’alimentation à la prise. 2 Retirez la vis qui ﬁ xe le couvercle d’accès du

bornier dans le coin supérieur du dos de la sécheuse.

3 Installez un réducteur de tension certiﬁ é UL

conformément aux instructions du fabricant de cordon d’alimentation ou de réducteur de tension dans l’oriﬁ ce de cordon d’alimentation sous le panneau d’accès. À ce moment, le réducteur de tension devrait être installé lâchement.

4 Passez un cordon de 30 A certiﬁ é UL NEMA 10-30

de type SRDT, NON BRANCHÉ, dans le réducteur de tension.

5 Fixez le ﬁ l neutre du cordon d’alimentation (ﬁ l du

centre) à la borne centrale ARGENT du bornier. Serrez bien la vis.

6 Fixez les deux autres ﬁ ls aux bornes externes en

LAITON du bornier. Serrez bien les deux vis.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

N’effectuez pas de courbe soudaine, et ne pincez pas le câblage ou les conducteurs aux connexions.

7 Suivez les consignes du fabricant pour ﬁ xer

solidement le réducteur de tension et le cordon d’alimentation.

8 Réinstallez le couvercle du panneau d’accès au

bornier.

IMPORTANT

Si vous passez d’un système à quatre ﬁ ls à un système à trois ﬁ ls, déplacez le ﬁ l de mise à la terre interne de la borne centrale du bornier à la vis VERTE à côté du bornier.

30 AMP

NEMA 10-30

N’ENLEVEZ PAS la mise

à la terre interne dans

un système à trois ﬁ ls!

Fil neutre

(fil du centre)

Borne neutre

Fils neutres

(Fils BLANCS)

30 AMP

NEMA 14-30

Mises à la terre

(Fils VERTS)

INSTRUCTIONS D’INSTALLATION

Connexion électrique (sauf au Canada) - cordon à 4 ﬁ ls

Prise à 4 alvéoles

(NEMA type 14-30R)

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

Le fait de ne pas débrancher l’appareil de sa source d’alimentation en électricité avant son entretien peut causer des blessures, voire la mort.

1 Coupez l’alimentation à la prise. 2 Retirez la vis qui ﬁ xe le couvercle d’accès du

bornier dans le coin supérieur du dos de la sécheuse.

3 Installez un réducteur de tension certiﬁ é UL

4 Passez un cordon de 30 A certiﬁ é UL NEMA 14-30

de type SRDT, NON BRANCHÉ, dans le réducteur de tension.

5 Débranchez le ﬁ l de mise à la terre du faisceau

électrique interne de la sécheuse (BLANC) de la vis de mise à la terre (VERTE) près du bornier.

6 Fixez le ﬁ l de mise à la terre (VERT) du cordon

d’alimentation à la caisse avec la vis de mise à la terre (VERTE). Serrez bien la vis.

7 Déplacez le ﬁ l de mise à la terre du faisceau

électrique interne (BLANC) au bornier et ﬁ xez-le avec le ﬁ l neutre du cordon d’alimentation (BLANC) à la borne centrale ARGENT du bornier. Serrez bien la vis.

8 Fixez les ﬁ ls ROUGE et NOIR du cordon

d’alimentation aux bornes externes en LAITON du bornier. Serrez bien les deux vis.

AVERTISSEMENT

RISQUE DE CHOC ÉLECTRIQUE

N’effectuez pas de courbe soudaine, et ne pincez pas le câblage ou les conducteurs aux connexions.

9 Suivez les consignes du fabricant pour ﬁ xer

solidement le réducteur de tension et le cordon d’alimentation.

10 Réinstallez le couvercle du panneau d’accès au

bornier.

NEMA 14-30

Vis de mise à la

terre VERTE

Fil de mise à la

terre VERTE

Dans un système à 4 ﬁ ls, branchez le ﬁ l de mise à la terre interne (BLANC) sur la borne neutre (ARGENT).

30 AMP

Fil d’alimentation NOIR ou ROUGE

Mises à la terre

(Fils VERTS)

Fils neutres

(Fils BLANCS)

Borne

neutre

Fil neutre

BLANC

Fil d’alimentation NOIR ou ROUGE

INSTRUCTIONS D’INSTALLATION

Mise à niveau de votre appareil

Les bruits excessifs et les vibrations peuvent être évités en mettant correctement la laveuse à niveau.

1 Où l’appareil est à moins de 1,2 m (4 pi) de son

emplacement déﬁ nitif, placez un niveau sur le dessus de l’appareil.

2 Utilisez la clé universelle pour ajuster les pieds de

mise à niveau de façon à ce que la laveuse soit de niveau d’avant en arrière et latéralement, et qu’elle soit stable aux quatre coins.

3 Appuyez sur chaque coin et chaque côté pour

déterminer les endroits qui nécessitent un réglage. Ajustez les pieds de mise à niveau appropriés de manière à ce que la laveuse repose solidement sur ses QUATRE pieds. Gardez les pieds de mise à niveau le plus près possible de la laveuse aﬁ n d’optimiser le rendement de la laveuse.

Branchement de l’entrée d’eau

1 Faites couler de l’eau chaude et froide des robinets

pour purger les tuyaux d’eau, pour éliminer toute particule qui pourrait obstruer les grillages des robinets, et pour déterminer quels robinets fournissent l’eau chaude et l’eau froide.

soulever

abaisser

LES RONDELLES

EN CAOUTCHOUC

DOIVENT ÊTRE

PRÉSENTES

UTILISEZ SEU-

LEMENT LES

NOUVEAUX

TUYAU D’EN-

TRÉE D’EAU

REMARQUE

Les tuyaux ne sont pas inclus avec l’achat appareil. Voir la section «Accessoires» pour divers trousse de tuyaux d’entrée qui pourrait s’adapter à votre installation.

Raccordez le tuyau d’entrée d’eau CHAUDE au

raccord pour l’eau CHAUDE de la laveuse et le tuyau d’entrée d’eau FROIDE au raccord pour l’eau FROIDE de la laveuse. Serrez fermement à la main. Avec des pinces, serrez chaque raccord de 2/3 de tour. Ne

faussez pas le ﬁ letage et ne serrez pas trop.

Branchez le tuyau d’entrée d’eau CHAUDE au robinet d’eau CHAUDE, et le tuyau d’eau d’entrée d’eau FROIDE au robinet d’eau FROIDE. Serrez fermement à la main. Avec des pinces, serrez chaque raccord de 2/3 de tour. Ne pliez pas,

n’entortillez pas et ne coincez pas les tuyaux d’alimentation en eau.

4 Ouvrir les robinets et s’assurer qu’il n’y a pas de

fuite.

“H”

(CHAUDE)

“C”

(FROIDE)

INSTRUCTIONS D’INSTALLATION

Conduit d’évacuation

1 Retirez les deux vis ﬁ xant le panneau d’accès avant

de la sécheuse à la carrosserie de la sécheuse. Soulevez le panneau jusqu’à dégagement des attaches. Retirez le panneau et mettez-le côté.

2 Branchez la conduite d’évacuation au système

d’évacuation extérieur. L’utilisation d’un collier (pièce A) de 102 mm (4 po) est recommandée pour raccorder la sécheuse au système d’évacuation. Utilisez du ruban métallique pour sceller les autres joints.

3 Réattacher le panneau d’accès avant de la

sécheuse.

4 Faites glisser soigneusement l’appareil à son

emplacement déﬁ nitif. Vériﬁ ez la stabilité de l’appareil en appuyant sur les coins en alternance.

Prise murale avec mise à la terre

à la terre de cette che.

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise

Cordon électrique muni

avec mise à la terre

d’une che à trois broches

INSTRUCTIONS D’INSTALLATION

Branchement électrique et branchement du tuyau de vidange

1 Formez un U à l’extrémité du tuyau de vidange

avec le tuyau pointé vers la vidange. Placez l’extrémité recourbée du tuyau de vidange dans une cuve ou la conduite des eaux usées et ﬁ xez le tuyau de vidange au moyen d’une attache (incluse dans la trousse d’installation fournie) au tuyau d’évacuation, au tuyau d’entrée, à la cuve à lessive, etc. de façon à ce que le tuyau ne puisse être arraché sous la force de l’eau.

REMARQUE

Le diamètre intérieur de la conduite verticale de vidange doit être d’au moins 3,2 cm (1-1/4 po). Il doit y avoir un brise-vide autour du tuyau de vidange de la conduite verticale. Un tuyau au diamètre trop petit peut entraîner un effet de siphonnage.

IMPORTANT

Assurez-vous que l’alimentation électrique est coupée au disjoncteur ou au boîtier de fusibles avant de brancher le cordon d’alimentation dans une prise électrique.

2 Branchez le cordon d’alimentation à la prise

électrique mise à la terre.

Prise murale avec mise à la terre

Ne coupez pas, n'enlevez pas et ne mettez pas hors circuit la broche de mise à la terre de cette che.

ATTACHE

Cordon électrique muni d’une che à trois broches avec mise à la terre

3 Ouvrez l’alimentation électrique au disjoncteur ou

au boîtier de fusibles.

4 Reportez-vous au

d’Entretien

renseignements très utiles qui vous permettent d’économiser temps et argent.

5 Faites faire un cycle complet à la laveuse. Vériﬁ ez

qu’il n’y a aucune fuite et que la laveuse fonctionne correctement.

6 Pour toute question relative à l’utilisation

initiale, veuillez revoir la section intitulée « Liste de vériﬁ cation avant service » de votre Guide d’utilisation et d’entretien avant d’effectuer une demande de service.

7 Laissez ces instructions à proximité de l’appareil

pour vous y reporter ultérieurement.

Guide d’Utilisation et

fourni avec l’appareil. Il contient des

REMARQUE

Un schéma de câblage se trouve dans le panneau de commande ou sous le couvercle de la sécheuse.

ACCESSOIRES

NÉCESSAIRE DE CONVERSION AU GPL

PIÈCE N° PCK3100

Les sécheuses à gaz qui seront utilisées dans un endroit alimenté par du propane liquide doivent recourir à un nécessaire de conversion avant l’installation.

TROUSSE D’INSTALLATION DE MAISON MOBILE

PIÈCE N° 137067200

Toute installation dans une maison mobile nécessite l’utilisation d’une TROUSSE D’INSTALLATION DE MAISON MOBILE.

KITS TUYAUX D‘ALIMENTATION S’il vous plaît appelez 866-233-8353 (au Canada, 800-

265-8352) pour explorer les options de tuyaux d’entrée

qui pourrait s’adapter à votre installation spéciﬁ ques.

ÉTAGÈRE DE SÉCHAGE

Selon le modèle que vous avez acheté, il se peut qu’une étagère de séchage ait été incluse dans l’achat initial de votre sécheuse. Si votre modèle ne comprenait pas d’étagère de séchage ou que vous en désirez une autre, il vous est possible d’en commander une.

CLÉ D’APPAREIL UNIVERSELLE

PIÈCE N° 137019200

UNE CLÉ D’APPAREIL UNIVERSELLE est offerte pour faciliter le réglage des pieds de sécheuse ou laveuse.

CRAYONS DE PEINTURE DE RETOUCHE*

Crayon de retouche Blanc - PIÈCE N° 5304468812 Crayon de retouche Gris - PIÈCE N° 5304475700

*Il se peut que d’autres couleurs soient disponibles. Communiquez avec le marchand qui vous a vendu votre laveuse.

ATTENTION

Tout défaut d’utiliser les accessoires fabriqués ou certiﬁ és par le fabricant pourrait entraîner des blessures, des dommages aux biens ou à la laveuse.

Pièces de rechange :

Si vous devez commander des pièces de rechange pour votre appareil, communiquez avec le marchand qui vous a vendu votre appareil, ou reportez-vous au guide d’utilisation et d’entretien pour obtenir plus de détails.

AVERTISSEMENT

Étiquetez tous les ﬁ ls avant de les débrancher pendant l’entretien des commandes. Des erreurs de câblage pourraient nuire au bon fonctionnement de l’appareil, et même être dangereuses. Vériﬁ ez le bon fonctionnement de l’appareil après tout entretien.

RISQUE ÉLECTRIQUE

Todo acerca del

Instalación

de su Centro de Lav ander a

ÍNDICE

Instrucciones importantes de seguridad .........42-43

Requisitos de instalación ...............................44-52

Instrucciones de Desembalaje ........................... 53

Instrucciones de instalación ..........................54-59

Accesorios ....................................................... 60

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Para su seguridad, debe seguir la información de esta guía para minimizar el riesgo de incendio o explosión o para evitar daños a la propiedad, lesiones personales o incluso la muerte. No almacene ni utilice gasolina ni otros líquidos o vapores inﬂ amables cerca de este o de cualquier otro electrodoméstico.

ADVERTENCIA

PELIGRO DE INCENDIO

Lea las siguientes instrucciones antes de instalar y utilizar este electrodoméstico:

• Después de desembalar la electrodoméstico, destruya los cartones y las bolsas de plástico. Los niños podrían utilizarlos para jugar. Los cartones cubiertos con alfombras, cubrecamas, o láminas de plástico pueden convertirse en cámaras de aire herméticamente cerradas y provocar asﬁ xia. Coloque todos los materiales en un basurero o manténgalos fuera del alcance de los niños.

• La instalación y el servicio de la electrodoméstico de ropa deben ser llevados a cabo por un instalador caliﬁ cado, agencia de servicios o proveedor de gas.

• Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los códigos locales.

• La reparación eléctrica de la electrodoméstico debe cumplir con los códigos y las ordenanzas locales y la última edición del Código Eléctrico Nacional (National Electrical Code), el ANSI/NFPA 70, o bien en Canadá, el CSA C22.1 del Código Eléctrico de Canadá (Canadian Electrical Code) Parte 1.

• El servicio de gas de la electrodoméstico debe cumplir con los códigos y las ordenanzas locales, y la última edición del Código de Gas Nacional (National Fuel Gas Code), el ANSI Z223.1, o bien en Canadá, el CAN/CGA B149,1-2000. Se debe instalar una válvula de cierre individual manual a una distancia no mayor a 1,83 m (6 pies) de la secadora de conformidad con el Código Nacional de Gas Combustible ANSI Z223.1/NFPA 54.

• La secadora se diseñó conforme a los códigos ANSI Z 21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 N.º 112 (últimas ediciones) solo para USO DOMÉSTICO. No se recomienda esta secadora para uso comercial, como por ejemplo, en restaurantes, salones de belleza, etc.

• No utilice materiales de ventilación de plástico ni de papel de aluminio ﬂ exibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el ﬂ ujo de aire de la secadora y aumentan el riesgo de incendio.

• Las instrucciones de esta guía y todo el material que se incluye con esta electrodoméstico no tienen como propósito cubrir todas las condiciones y situaciones que puedan presentarse. Cuando instale, opere o repare cualquier artefacto DEBE tener cuidado y hacer uso de buenas prácticas de seguridad.

QUÉ HACER SI SIENTE OLOR A GAS:

• No intente encender ningún electrodoméstico.

• No toque ningún interruptor eléctrico; no utilice ningún teléfono en la vivienda.

• Despeje la habitación, el ediﬁ cio o el área de todos los ocupantes.

• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.

• Si no puede ponerse en contacto con el proveedor de gas, llame a los bomberos.

PRECAUCIÓN

PELIGRO DE EXCESO DE PESO

Para evitar lesiones en la espalda u otro tipo de lesiones, procure levantar o mover la electrodoméstico con la ayuda de más de una persona.

Conserve estas instrucciones para referencia futura.

Requisitos de preinstalación

Herramientas y materiales necesarios para la instalación:

• Pinzas ajustables

• Destornilladores Philips con punta derecha y cuadrada

• Llave ajustable

• Llave para tubos de suministro de gas

• Cinta aislante resistente al gas LP (para suministro de gas natural o LP)

• Nivel de carpintero

• Capucha de ventilación externa

• Conducto de escape de metal rígido o semirígido de 4 pulgadas (102 mm)

• Kit de cables de alimentación triﬁ lar o tetraﬁ lar de 240 voltios (secadora eléctrica)

• Abrazadera de 4” (10,2 cm)

• Válvula de cierre de línea de gas (secadora a gas)

• Adaptadores NPI de unión acampanada (x2) y línea ﬂ exible de suministro de gas (secadora a gas) de ½’ (15,2 cm)

• Cinta de papel aluminio (no cinta adhesiva aislante)

• Mangueras de llenado (x2)

NOTA

Las mangueras no están incluidos con la compra de la lavadora. Vea la sección de “Accesorios” para veriﬁ car diferentes kits de mangueras especiﬁ cas para su instalación

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Lea todas las instrucciones antes de usar este lavadora.

Identiﬁ cación de los símbolos, palabras y avisos de seguridad

Las indicaciones de seguridad incluidas en este manual aparecen precedidas de un aviso titulado “ADVERTENCIA” o “PRECAUCIÓN”, de acuerdo con el nivel de riesgo.

Deﬁ niciones

Este es el símbolo de alerta de seguridad. Se usa para alertar sobre peligros potenciales de lesiones personales. Obedezca todos los mensajes de seguridad que tengan este símbolo para evitar posibles lesiones personales o la muerte.

PELIGRO

PELIGRO indica una situación de peligro inminente que, si no se evita, podría causar lesiones graves o la muerte.

ADVERTENCIA

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales graves o la muerte.

PRECAUCIÓN

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales leves o moderadas.

IMPORTANTE

IMPORTANTE indica información de instalación, funcionamiento o mantenimiento que es importante, pero que no está relacionada con la seguridad.

Lista de veriﬁ cación de instalación

Ferretería de envío y transporte

 Se retiró y guardó el soporte de espuma de empaque

(dentro de la tina de lavado)

 Se retiró y guardó el soporte de espuma de empaque

(debajo del electrodoméstico)

Nivelación

 La Centro de Lavandera está nivelada de lado a lado y

de adelante hacia atrás

 La Centro de Lavandera descansa ﬁ rmemente sobre

sus cuatro esquinas

Suministro de agua

 Utilice solamente las mangueras nuevas y veriﬁ qué que

los empaques de hule estén presentes.

 Se conectó el suministro de agua CALIENTE a la

admisión de agua CALIENTE y el suministro de agua

FRÍA a la admisión de agua FRÍA  Se abrió el suministro de agua CALIENTE y FRÍA  No hay escapes en las conexiones del suministro

de agua o en las conexiones de admisión del

electrodoméstico -

vuelva a veriﬁ car a las 24 horas

Drenaje

 Tubo vertical o drenaje de pared a una altura mínima

de 33” (84 cm)  Manguera de drenaje ﬁ jada en su lugar con un

amarre para cables (empacado en el tambor)

Ventilación de escape

 De ﬂ ujo libre y sin acumulación de pelusa  Conductos rígidos o semirígidos de 4” (102 mm) de

distancias y giros mínimos  SIN materiales de ventilación de aluminio o de

plástico  El sistema de evacuación debe ventilar al exterior y

contar con una capucha de ventilación aprobada

Suministro de gas (secadora a gas)

 Válvula de cierre manual instalada en la tubería de

suministro  Todas las conexiones selladas con un sellante

aprobado y bien apretadas con una llave  Kit de conversión para el sistema de gas LP  Suministro de gas abierto  No hay escapes en ninguna conexión:

veriﬁ que con agua jabonosa, NUNCA con una llama

Suministro eléctrico de 240V (secadora eléctrica)

 Cordón de servicio eléctrico 10-30R o 10-40R

aprobado por la NEMA con todos los tornillos bien

apretados en el tablero de terminales  Dispositivo de liberación de tensión aprobado  Tapa de acceso a los terminales instalada antes del

primer uso

Suministro eléctrico

 El suministro eléctrico del hogar está activado  La Centro de Lavandera está enchufada

Inspección ﬁ nal

 Lea bien las

Uso y Cuidado

 La puerta se bloquea y el agua entra al tambor

cuando se inicia el ciclo. La puerta de secadora se

cierra y el tambor gira cuando se inicia el ciclo.  Tarjeta de registro enviada

Instrucciones de Instalación

y la

Guía de

REQUISITOS DE INSTALACIÓN

NOTA

Debido a posibles variaciones en el voltaje, no se recomienda utilizar esta lavadora con electricidad generada a partir de generadores a gas, solares, eólicos ni de ninguna otra clase que no sean los empleados por su empresa de electricidad local.

Requisitos eléctricos para el centro de lavado con secadora eléctrica

CIRCUITO: circuito independiente individual de 30 amp. con fusibles de acción retardada o disyuntores. Use circuitos

con fusibles separados para la lavadora y la secadora. NO haga funcionar una lavadora y una secadora en el mismo circuito.

SUMINISTRO ELÉCTRICO: triﬁ lar o tetraﬁ lar, 208-240 V, 1 fase, 60 Hz, corriente alterna.

IMPORTANTE

A menos que haya sido fabricada para la venta en Canadá, esta secadora está conectada a tierra internamente a través de un enlace a un conductor neutro.

Sólo debe usar un cordón tetraﬁ lar cuando el electrodoméstico se instale en un lugar donde se prohíba la puesta a tierra a través del conductor neutro. La conexión a tierra a través del neutro está prohibida para: (1) instalaciones de circuitos de bifurcación nuevos; (2) casas rodantes; (3) vehículos recreativos; y (4) áreas cuyas leyes locales no permiten la puesta a tierra a través del neutro.

RECEPTÁCULO DEL TOMACORRIENTE - receptáculo NEMA 10-30 R o NEMA 14-30 R que debe estar ubicado en un

lugar al que pueda acceder el cable de alimentación eléctrica cuando la secadora esté instalada.

CONEXIÓN A TIERRA: consulte “Requisitos de conexión a tierra” en la sección Instalación eléctrica.

CABLE DE ALIMENTACIÓN ELÉCTRICA TRIFILAR (no incluido)

Receptáculo triﬁ lar

(tipo NEMA 10-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 3 conductores tipo NEMA 10-30, SRDT caliﬁ cado para CA mínima de 240 voltios, 30 amp., con 3 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y caliﬁ cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión triﬁ lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TRIFILAR.

CABLE DE ALIMENTACIÓN ELÉCTRICA TETRAFILAR (no incluido)

Receptáculo tetraﬁ lar

(tipo NEMA 14-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 4 conductores tipo NEMA 14-30, SRDT o ST (según se especiﬁ que) caliﬁ cado para CA mínima de 240 voltios, 30 amp., con 4 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y caliﬁ cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión tetraﬁ lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TETRAFILAR.

NOTA

Las Centros de Lavandera fabricadas para la venta en Canadá vienen con un cable de alimentación eléctrica tetraﬁ lar (NEMA 14-30R) de fábrica.

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

REQUISITOS DE INSTALACIÓN

Requisitos eléctricos para el centro de lavado con secadora a gas

CIRCUITO - Circuito individual de bifurcación de 15 amp.,

correctamente polarizado y con conexión a tierra con fusible de retardo de 15 amp. o con interruptor automático.

SUMINISTRO ELÉCTRICO: corriente alterna de 2 cables,

con conexión a tierra, 120 voltios, monofásica, 60 Hz.

CABLE DE ALIMENTACIÓN ELÉCTRICA: la secadora está

equipada con un cable de alimentación triﬁ lar de 120 voltios.

CONEXIÓN A TIERRA: consulte “Requisitos de conexión a

tierra” en la sección Instalación eléctrica.

Requerimientos del suministro de gas

ADVERTENCIA

Las tuberías de cobre sin recubrimiento se corroen al exponerse al gas natural, lo que provoca pérdidas de gas. Utilice SOLAMENTE tuberías de hierro negro, acero inoxidable o latón plastiﬁ cado para el suministro de gas.

1 La instalación DEBE realizarse de acuerdo con

2 La línea de suministro de gas debe ser un tubo de

3 Si los códigos lo permiten, se puede utilizar un tubo

4 La línea de suministro de gas DEBE tener

PELIGRO DE EXPLOSIÓN

los códigos locales o, en ausencia de ellos, con el Código de Gas Nacional (National Fuel Gas Code), ANSI Z223.1 (última edición).

1,27 cm (1/2 pulgada).

de metal ﬂ exible para conectar la secadora a la línea de suministro de gas. La tubería DEBE ser de acero inoxidable o de latón plastiﬁ cado.

5 Se DEBE instalar una derivación N.P.T de 0,32 cm

6 La secadora DEBE estar desconectada de la tubería

7 La secadora DEBE estar aislada de la tubería de gas

Tom

acorriente con

puesta a tierr

Cordón eléctrico de 3 clavijas con puesta a tierra

una válvula de cierre individual instalada de conformidad con el Código de Instalación de Gas Natural y Propano B149.1.

(1/8 pulgadas) con tapón roscado, que permita conectar un medidor de prueba, inmediatamente después de la conexión de suministro de gas a la secadora, en contracorriente al ﬂ ujo de gas.

de gas durante cualquier prueba en la que la presión exceda los 3,45 kPa (1/2 psig).

durante cualquier prueba en la que la presión sea igual o inferior a 3,45 kPa (1/2 psig).

Las conexiones del suministro de gas deben cumplir con la norma de conexiones de electrodomésticos a gas, ANSI Z21.24.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Requerimientos del suministro de agua

Los grifos de agua caliente y fría DEBEN instalarse a una distancia no mayor de 107 cm (42 pulgadas) de la entrada de agua de la lavadora. Los grifos DEBEN estar a 1,9 cm (3/4 pulgadas) con roscas para la conexión de la manguera de lavado. La presión de agua DEBE ser de 30 a 120 psi. La diferencia de presión entre el agua caliente y fría no debe superar los 10 psi. El departamento hidráulico puede asesorarlo con respecto a la presión de agua con la que usted cuenta.

NOTA

Las lavadoras conectadas a suministros de agua con una presión reducida tarda más tiempo en efectuar el llenado y pueden no completar el ciclo con rapidez.

REQUISITOS DE INSTALACIÓN

Requisitos del sistema de desagüe

1 Desagüe con capacidad para eliminar 64,3 l (17

galones) por minuto.

2 Un tubo vertical con un diámetro mínimo de 3,18 cm

(1-1/4 pulg.).

3 La altura del tubo vertical por encima del suelo debe

ser: Altura mínima: 84 cm (33 pulgadas) Altura máxima: 244 cm (96 pulgadas)

NOTA

Para las instalaciones que requieran un tubo de drenaje más largo, pida a un técnico capacitado qui instale un tubo más largo según el número de su modelo. Para los systemas de drenaje el piso, instale un juego para detener la acción de sifón. Ambos componentes están disponible en los distribuidores autorizados de piezas de repuesto.

Requisitos del sistema de escape

Utilice solo un conducto de metal ﬂ exible o rígido de 102 mm (4 pulgadas) de diámetro (mínimo) y una capucha de ventilación aprobada que tenga uno o más reguladores de tiro que se abran cuando la secadora esté en funcionamiento. Cuando la secadora se detiene, el regulador de tiro se cierra automáticamente para evitar la corriente de aire y el ingreso de insectos y roedores. Para evitar restringir la salida del conducto, mantenga un espacio mínimo de 30,5 cm (12 pulgadas) entre la capucha de ventilación y el suelo, o cualquier otra obstrucción.

ADVERTENCIA

El no seguir estas instrucciones puede producir tiempos de secado excesivos y peligro de incendio.

PELIGRO DE INCENDIO

96”

(244cm)

max.

33”

(84cm)

min.

Correcto

Los siguientes son requisitos necesarios para el funcionamiento seguro y correcto de su secadora.

ADVERTENCIA

No utilice materiales de ventilación de plástico ni de papel de aluminio ﬂ exibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el ﬂ ujo de aire de la secadora y aumentan el riesgo de incendio.

Si su sistema actual está compuesto de un conducto de plástico o papel de aluminio, reemplácelo por un conducto de metal rígido o semirígido. Asegúrese de que el conducto existente no tenga pelusas antes de instalar el conducto de la secadora.

PELIGRO DE INCENDIO

Incorrecto

REQUISITOS DE INSTALACIÓN

Requisitos del sistema de escape (continuación)

ADVERTENCIA

Una secadora de ropa debe tener ventilación al exterior. No ventile la secadora a una chimenea, pared, techo, ático, pasajes entre pisos ni ningún espacio oculto de la vivienda. Las secadoras de ropa producen pelusa combustible. Si la secadora no tiene ventilación al exterior, algunas pelusas ﬁ nas se expulsarán en el área de lavandería. La acumulación de pelusa en cualquier área de la vivienda puede constituir un peligro sanitario y un riesgo de incendio.

La secadora debe estar conectada a un sistema de escape que termine en el exterior de la vivienda. Inspeccione la abertura de escape al exterior con frecuencia y elimine cualquier acumulación de pelusa en la abertura y en el área que la rodea.

PELIGRO DE INCENDIO

ADVERTENCIA

• No permita que materiales combustibles (por ejemplo: ropa, tapicería/cortinas, papel) entren en contacto con el sistema de escape. La secadora NO DEBE tener escape a una chimenea, una pared, un techo ni ningún espacio cerrado de un ediﬁ cio que pueda acumular pelusa y constituir un peligro de incendio.

• No bloquee los extremos de escape del sistema de ventilación, ni utilice tornillos, remaches ni otros sujetadores que se extiendan hacia la parte interna del conducto para ensamblarlo. Es posible que la pelusa quede atrapada en el ﬁ ltro, los tornillos o los remaches, lo que puede obstruir la red de conductos y constituir un peligro de incendio, así como también aumentar los tiempos de secado. En la salida del conducto al exterior, utilice una capucha de ventilación aprobada y selle todas las uniones con cinta de papel aluminio. Todos los accesorios macho para tubos DEBEN instalarse teniendo en cuenta el ﬂ ujo de aire.

PELIGRO DE INCENDIO

ADVERTENCIA

Si se excede la longitud del tubo del conducto o el número de codos permitidos en las tablas de “LONGITUD MÁXIMA”, se pueden acumular pelusas en el sistema de escape. La obstrucción del sistema podría constituir un peligro de incendio, así como aumentar los tiempos de secado.

Cantidad de codos de 90°

0 17 m (56 pies) 13 m (42 pies) 1 14.5 m (48 pies) 10.5 m (34 pies) 2 12 m (40 pies) 8 m (26 pies) 3 9.5 m (32 pies) 5.5 m (18 pies)

PELIGRO DE INCENDIO

Conducto de metal rígido de 102 mm (4 pulgadas)

(10,2 cm)

LONGITUD MÁXIMA

TIPO DE CAPUCHA DE VENTILACIÓN

(recomendada)

4”

aberturas de

ventilación

2.5”

(6,35 cm)

ADVERTENCIA

• No utilice material de ventilación ﬂ exible de plástico o aluminio.

• Si va a instalar conductos de ventilación semirrígidos, no exceda una longitud de 8 pies (2,4 m).

PELIGRO DE INCENDIO

REQUISITOS DE INSTALACIÓN

Requisitos del sistema de escape (continuación)

Instale los accesorios macho en la dirección correcta:

CORRECTO

En instalaciones en las que el sistema de escape no se describa en las tablas, se debe utilizar el siguiente método para determinar si dicho sistema es aceptable:

1 Conecte un manómetro inclinado o digital entre la

secadora y el punto donde el tubo de escape se conecta con la secadora.

2 Coloque el temporizador y la temperatura de

la secadora en la opción Air ﬂ uff - cool down (Esponjado con aire, enfriamiento) y ponga en

marcha la secadora. 3 Lea la medición del manómetro. 4 La contrapresión del sistema NO DEBE ser mayor

que 15.5 mm (0.6 pulgada) de columna de agua.

Si la contrapresión del sistema es menor que 15.5

mm (0.6 pulgada) de columna de agua, el sistema

es aceptable. Si la lectura del manómetro es mayor

que 15.5 mm (0.6 pulgada) de columna de agua, el

sistema es demasiado restrictivo y la instalación es

inaceptable. Si bien la orientación vertical del sistema de escape es

aceptable, ciertas circunstancias atenuantes podrían afectar el funcionamiento de la secadora:

• Sólo se debe utilizar una red de conductos de metal rígido.

• Si la ventilación se efectúa en forma vertical a través del techo, es posible que el sistema de escape se vea expuesto a ráfagas descendentes que restringirán la ventilación.

• Si el sistema de escape se extiende a través de un área que no está aislada, puede producirse condensación y una acumulación más rápida de pelusa.

• La compresión o los pliegues del sistema de escape aumentarán la restricción de la ventilación.

• Se debe inspeccionar y limpiar el sistema de escape cada 18 meses como mínimo cuando se le da un uso normal. Cuanto más utilice la secadora, más a menudo deberá comprobar que el sistema de escape y la capucha de ventilación funcionan correctamente.

INCORRECTO

Dirección del escape

Se puede colocar el ducto de escape de cuatro (4) maneras distíntas cuando el artefacto està instalado con el fondo paralelo con la pared:

1. Derecho hacia atrás

2. Hacia abajo - ducto rigido, 8 pulgadas (20.3 cm) de longitud y 4 pulgadas (102 mm) de diàmetro & 1 ducto acodado hacia abajo.

3. Hacia la izquierda - ducto rigido, 8 pilgadas (20,3 cm) de longitud y 4 pulgadas (102 mm) de diàmetro, 1 ducto acodado hacia abajo y un ducto acodado hacia la derecha.

4. Hacia la derecha - ducto rigido, 8 pulgadas (20,3 cm) de longitud y 4 pulgadas (102 mm) de diàmetro, 1 ducto acodado hacia abajo y un ducto acodado hacia la derecha.

Para colocar el ducto de escape hacia arriba, añada un ducto 11 pulgadas (28 cm) de longitud y 4 pulgadas (102 mm) de diàmetro y un ducto acodado de 90°. El artefacto debe estar a aproximadamente 4.5 pulgadas (11,5 cm) de la pared (se puede colocar el ducto de escape paralelo con la pared colocàndolo debajo de la secadora y dirigido hacia un lado).

Para permitir el escape lateral o inferior, agregue un ducto de 8 pulgadas (20,3 cm) de largo y 4 pulgadas (102 mm) de diàmetro estàndar y un codo de 90°.

Consulte también los siguiente página.

Requisitos de Despeje

en la

REQUISITOS DE INSTALACIÓN

Instalación en una casa rodante

1 La instalación DEBE cumplir con la actual Norma

de Seguridad y Construcción de Casas Rodantes, título 24 CFR, Parte 32-80 (que anteriormente se conocía como la Norma Federal de Seguridad y Construcción de Casas Rodantes [Federal Standard for Mobile Home Construction and Safety], título 24, HUD parte 280) o la Norma CAN/CSAZ240 MH.

2 La secadora DEBE tener evacuación al exterior (no

a la parte de abajo de la casa rodante) mediante conductos metálicos que no admitan combustión. Los conductos metálicos deben tener un diámetro de 10,16 cm (4 pulgadas) y no deben presentar obstrucciones. Se recomiendan los conductos de metal rígido.

3 Si la secadora tiene evacuación a través del piso,

y el área debajo de la casa rodante es cerrada, el

Instalación en un Nicho o Armario

1 Una secadora instalada en un dormitorio, baño,

nicho o armario, DEBE tener ventilación al exterior.

2 No se debe instalar ningún otro artefacto de

combustión en el mismo armario que la secadora a gas.

3 La secadora necesita espacio a su alrededor para

que la ventilación sea adecuada.

NO instale la secadora en un armario con puerta maciza.

4 Ventilación requerida en la puerta del armario: Se

necesita un mínimo de 774,2 cm² (120 pulgadas²) de abertura, dividido en partes iguales en la parte superior e inferior de la puerta. Las aberturas de ventilación deben estar ubicadas a 7,6 cm (3 pulgadas) de la parte superior e inferior de la puerta. Es necesario que las aberturas de aire no estén obstruidas al instalar una puerta. Se acepta una puerta que tenga aberturas de ventilación distribuidas uniformemente en toda la superﬁ cie.

sistema de evacuación DEBE terminar fuera del espacio cerrado y el extremo debe quedar sujetado ﬁ rmemente a la estructura de la casa rodante.

4 Para obtener información sobre otros requisitos

importantes del sistema de escape, consulte las secciones anteriores de esta guía.

5 Cuando se instale una secadora a gas en una

casa rodante, se debe dejar espacio en el exterior para la salida de aire. Este espacio debe ser por lo menos el doble del área de la salida de escape de la secadora.

6 El técnico de instalación DEBE anclar el aparato

al piso usando un kit de instalación para casas rodantes, pieza número 137067200.

3”

(7.6cm)

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

3”

(7.6cm)

puerta del armario

REQUISITOS DE INSTALACIÓN

Requisitos de despeje

ESPACIOS MÍNIMOS PARA LA INSTALACIÓN: cm (pulgadas)

Hueco

Armario

LATERALES

0 cm

(0”)

0 cm

(0”)

PARTE

TRASERA

0 cm

(0”)

0 cm

(0”)

PARTE

SUPERIOR

2,5 cm

(1”)

2,5 cm

(1”)

PARTE

DELANTERA

n/d 2,5

cm (1”)

1”

(2.5 cm)

0”

(0 cm)0”(0 cm)

(2.5 cm)

ADVERTENCIA

No instale la secadora en el mismo lugar en el que haya o se almacene gasolina u otros productos inﬂ amables. Si la secadora se instala en un garaje, debe estar a una altura mínima de 45,7 cm (18 pulgadas) por encima del suelo. De lo contrario, podría producirse una explosión, un incendio, quemaduras o incluso la muerte.

PELIGRO DE EXPLOSIÓN

IMPORTANTE

NO INSTALE LA CENTRO DE LAVANDERA: 1

En una zona expuesta a la humedad o a las condiciones climáticas externas. Para maximizar la eﬁ cacia del detergente, la temperatura ambiente nunca debe ser menor a los 15,6° C (60° F).

2 En un área (garaje o construcción tipo garaje) en la cual haya o se almacene gasolina u otros productos

inﬂ amables (incluso automóviles).

3 Sobre una alfombra. El piso DEBE ser ﬁ rme con una pendiente máxima de 2,54 cm (1 pulgada). Para reducir

vibraciones o movimientos, puede que sea necesario reforzar el piso.

Dimensiones de la Centro de Lavandera

47.5” (120.5 cm)

1”

tubería de suminis-

tro de gas en la

parte trasera de la

unidad de gas

17.6”

(45 cm)

77”

(196.5 cm)

cable eléctrico

en la parte

trasera de la

secadora

23”

(58.5 cm)

La longitud del cable de alimentación de la secadora a gas es de aproximadamente 152.5 cm (60 in).

La Aﬂ oje la longitud de la manguera de drenaje de la lavadora aproximadamente 131 cm (51.5 in).

27” (68.5 cm)

9.4”

(24 cm)

5.5”

(14 cm)

hacia el centro

de la ventila-

ción trasera

conexión del sumi-

nistro de agua en

la parte trasera de

la lavadora

abrazadera que sujeta manguera de llenado en parte tra-

sera de la lavadora

45”

(114 cm)

55.75”

(141.5 cm)

38”

(96.5 cm)

31.5” (80 cm)

altura de la línea

central para venti-

lación trasera

43.5”

(110.5 cm)

REQUISITOS DE INSTALACIÓN

Instalación eléctrica

Los siguientes son requisitos necesarios para la instalación eléctrica segura y correcta de su secadora. El no seguir estas instrucciones puede producir una descarga eléctrica y/o incendio.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

• Este electrodoméstico DEBE estar debidamente conectado a tierra. Si la secadora no está conectada a tierra correctamente, se pueden producir descargas eléctricas. Siga las instrucciones de esta guía para ver cómo se realiza una correcta conexión a tierra.

• No utilice un cable de extensión con esta secadora. Algunos cables de extensión no están diseñados para soportar la cantidad de corriente eléctrica que utiliza esta secadora y pueden derretirse, lo que constituye un peligro de descarga eléctrica y/o incendio. Ubique la secadora en un lugar donde el cable de alimentación que compre esté al alcance del receptáculo, permitiendo que el cable quede holgado. Consulte los requisitos de preinstalación de esta guía para ver cuál es el cable de alimentación correcto que se debe comprar.

Requisitos de conexión a tierra: secadora eléctrica (Estados Unidos)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un peligro de descarga eléctrica. Si no está seguro de haber realizado correctamente la conexión a tierra del artefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra: 1 La secadora DEBE tener conexión a tierra. En el

caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria de menor resistencia para la corriente eléctrica.

2 Después de comprar e instalar un cable de

alimentación triﬁ lar o tetraﬁ lar con un conductor de conexión a tierra, el enchufe DEBE estar conectado

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

• Debe instalarse, en el cable de alimentación, un dispositivo de liberación de tensión aprobado por U.L. Si no se coloca un dispositivo de liberación de tensión, el cable podría desenchufarse de la secadora y cortarse por cualquier movimiento, y provocar así una descarga eléctrica.

• No utilice un receptáculo con cableado de aluminio para un enchufe y cable de alimentación con cables de cobre (o viceversa). La reacción química que tiene lugar entre el cobre y el aluminio puede causar cortocircuitos eléctricos. El receptáculo y el cableado correcto consiste en un cable de alimentación con alambres de cobre con un receptáculo de cables de cobre.

NOTA

Las secadoras que funcionan con 208 voltios de corriente eléctrica tendrán tiempos de secado más prolongados que las que funcionan con 240 voltios de corriente eléctrica.

a un receptáculo adecuado con cable de cobre correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modiﬁ caciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista caliﬁ cado que instale un tomacorrientes adecuado.

Para una secadora conectada de forma permanente: 1 La secadora DEBE estar conectada a un sistema de

cableado permanente de metal conectado a tierra, o bien se debe colocar un conductor de conexión a tierra con los conductores del circuito y debe estar conectado al terminal de conexión a tierra del equipo o al cable a tierra del artefacto.

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

REQUISITOS DE INSTALACIÓN

Requisitos de conexión a tierra: secadora eléctrica (Canadá)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Para una secadora conectada a tierra: 1 La secadora DEBE tener conexión a tierra. En el

2 Debido a que la secadora está equipada con un

cable de alimentación eléctrica que cuenta con un conductor de conexión a tierra, el enchufe debe estar conectado a un tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modiﬁ caciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista caliﬁ cado que instale un tomacorrientes adecuado.

Requisitos de conexión a tierra: secadora a gas (Estados Unidos y Canadá)

1 La secadora está equipada con un enchufe de tres

patas (conexión a tierra) para evitar el peligro de electrocución y debe estar conectada directamente a un receptáculo de enchufe de tres patas que cuente con una conexión a tierra adecuada.

2 El enchufe debe estar conectado a un

tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modiﬁ caciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista caliﬁ cado que instale un tomacorrientes adecuado.

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Cordón eléctrico de 3 clavijas con puesta a tierra

DESEMBALAJE DE LA CENTRO DE LAVANDERA

Instrucciones de Desembalaje

IMPORTANTE

Para prevenir vibración, daños a la centro de lavander a y maximizar desempeño. Debe seguir los siguientes pasos.

1. Si el bloque de unicel ha sido removido, insértelo nuevamente y asegure la tapa con cinta.

2. Corte cuidadosamente las esquinas delantera y trasera del lado izquierdo del cartón restante.

FRENTE

4. Descienda cuidadosamente el centro de lavado una posición vertical y retire la cinta que mantiene cerrada la tapa. Retire el bloque de espuma de la cuba y el resto del contenido de la cuba.

NOTA

Si es necesario transportar el centro de lavado en el futuro, deben conservarse el bloqueo de la cuba, la base de espuma y el soporte de la cuba.

5. De la parte trasera de la lavadora, retire el clip metálico que asegura la manguera de drenado.

6. NO RETIRE la ABRAZADERA PLÁSTICA que asegura la manguera de drenado en el lado derecho de la parte trasera de la lavadora. Esta previene que el agua regrese al interior de la tina.

3. Con ayuda de otra persona, incline con cuidado el centro de lavado ligeramente hacia la izquierda como se muestra en la imagen siguiente. Primero retire el soporte de espuma para transporte del lado derecho solamente y después retire la base de espuma. Guarde estos artículos por si necesita usarlos en el futuro.

¡Extraiga

SOLO el lado

DERECHO!

ABRAZADERA

PLÁSTICA

CLIP

METÁLICO

7. Con cuidado, mueva la lavadora a cuatro pies de su ubicación deﬁ nitiva para la instalación ﬁ nal.

PRECAUCIÓN

Para evitar lesiones en la espalda u otro tipo de lesiones, procure levantar o mover el aparato con la ayuda de más de una persona.

PELIGRO DE EXCESO DE PESO

INSTRUCCIONES DE INSTALACIÓN

Conexión de gas

1 Quite el tapón del tubo de gas en la parte trasera

de la secadora.

IMPORTANTE

NO conecte la secadora al servicio de gas LP sin convertir la válvula de gas. El kit de conversión a gas LP debe ser instalado por un técnico caliﬁ cado.

2 Conecte un tubo aprobado o uno semi-rígido de

1,27 cm (1/2 pulgada) de diámetro interior desde la línea de suministro de gas al tubo de 0,96 cm (3/8 pulgada) ubicado en la parte trasera de la secadora. Utilice un reductor de 1,27 cm a 0,96 cm (1/2 pulgada a 3/8 pulgada) para realizar la conexión. Aplique un sellador para roscas que sea resistente a la acción corrosiva de los gases licuados en todas las conexiones de los tubos.

Conector

doble

Conector

FLUJO DE GAS

Conector

exible

Conector

doble

Tubo de admisión

en la parte posterior

de la secadora

Válvula

de cierre

manual

Cerrado

Abierto

Todas las conexiones deben estar ajustadas con llave

IMPORTANTE

La línea de suministro de gas debe estar equipada con una válvula de cierre manual aprobada. Esta válvula debe estar ubicada en la misma habitación que la secadora, en una ubicación que permita la facilidad de apertura y cierre. No bloquee el acceso a la válvula de cierre de gas.

3 Abra la válvula de cierre de la línea de suministro

de gas para que el gas ﬂ uya a través de la tubería. Espere unos minutos a que el gas ﬂ uya a través de la línea de suministro de gas.

hacia la secadora

desde el suministro de gas

Válvula de cierre: posición abierta

4 Utilice un manómetro para veriﬁ car que no haya

fugas en el suministro de gas. Si no cuenta con un manómetro, pruebe todas las conexiones aplicando agua jabonosa en estas.

ADVERTENCIA

NUNCA compruebe si hay fugas de gas con una llama abierta.

PELIGRO DE EXPLOSIÓN

Neutro

(cable central)

30 AMP

NEMA 10-30

INSTRUCCIONES DE INSTALACIÓN

Conexión eléctrica (fuera de Canadá): triﬁ lar

Receptáculo triﬁ lar

(tipo NEMA 10-30R)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

1 Desconecte el suministro eléctrico del tomacorriente. 2 Extraiga el tornillo que sujeta la cubierta de acceso

del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

3 Instale un dispositivo de liberación de tensión

aprobado por U.L., de acuerdo con las instrucciones relativas al cable de alimentación/dispositivo de liberación de tensión del fabricante, en el oriﬁ cio de entrada del cable de alimentación debajo del panel de acceso. En este momento, el dispositivo de liberación de tensión debe estar holgadamente en su lugar.

4 Pase un cable de alimentación aprobado por U.L.

DESENCHUFADO, de 30 amp. tipo NEMA 10-30, SRDT a través del dispositivo de liberación de tensión.

5 Conecte el conductor neutro (cable del centro) del

cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con ﬁ rmeza.

6 Conecte los dos conductores externos restantes

del cable de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con ﬁ rmeza.

30 AMP

NEMA 10-30

Neutro

(cable central)

Terminal

neutro

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

7 Siga las pautas del fabricante para sujetar

ﬁ rmemente el dispositivo de liberación de tensión y el cable de alimentación.

8 Vuelva a instalar la cubierta del bloque terminal.

IMPORTANTE

Para mover la secadora desde un sistema tetraﬁ lar e instalarla en un sistema triﬁ lar, mueva la conexión a tierra interna del terminal central nuevamente hacia el tornillo VERDE que se encuentra junto al bloque terminal.

¡NO retire la conexión

interna a tierra en los

sistemas triﬁ lares!

Neutro

(cable BLANCO)

30 AMP

NEMA 14-30

Tierra

(cable VERDE)

INSTRUCCIONES DE INSTALACIÓN

Conexión eléctrica (fuera de Canadá): tetraﬁ lar

Receptáculo tetraﬁ lar

(tipo NEMA 14-30R)

30 AMP

Tornillo VERDE

de conexión

a tierra

Cable VERDE de conexión a tierra

NEMA 14-30

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

1 Desconecte el suministro eléctrico del tomacorriente. 2 Extraiga el tornillo que sujeta la cubierta de acceso

del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

3 Instale un dispositivo de liberación de tensión

4 Pase un cable de alimentación aprobado por U.L.

DESENCHUFADO, de 30 amp. tipo NEMA 14-30, SRDT o ST a través del dispositivo de liberación de tensión.

5 Desconecte el cable interno (BLANCO) de conexión

a tierra que integra el enchufe preformado de la secadora del tornillo de conexión a tierra (VERDE) que está junto al bloque terminal.

6 Conecte el cable de conexión a tierra (VERDE)

del cable de alimentación al gabinete utilizando el tornillo (VERDE) de conexión a tierra. Ajuste el tornillo con ﬁ rmeza.

7 Mueva el cable interno (BLANCO) de conexión

a tierra que integra el enchufe preformado de la secadora al bloque terminal y conéctelo junto con el conductor neutro (BLANCO) del cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con ﬁ rmeza.

8 Conecte los conductores ROJO y NEGRO del cable

de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con ﬁ rmeza.

Mueva el cable de conexión interna a tierra (BLANCO) al terminal del neutro (PLATEADO) para los sistemas tetraﬁ lares.

Cable de

alimentación

NEGRO o ROJO

Tierra

(cable VERDE)

Neutro

(cable BLANCO)

Terminal

neutro

Cable BLANCO

neutro

Cable de

alimentación

NEGRO o ROJO

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

9 Siga las pautas del fabricante para sujetar

ﬁ rmemente el dispositivo de liberación de tensión y el cable de alimentación.

10 Vuelva a instalar la cubierta del bloque terminal.

INSTRUCCIONES DE INSTALACIÓN

Nivelación de la centro de lavandera

Las vibraciones y el ruido excesivo se pueden evitar nivelando la centro de lavandera correctamente.

1 Para una instalación independiente de la unidad,

con la centro de lavandera a aproximadamente 1 m (4 pies) de la ubicación ﬁ nal, coloque un nivel en la parte superior de esta.

2 Utilice la pinzas ajustables para ajustar las patas

niveladoras de modo que la lavadora esté nivelada en relación con todos sus lados, atrás/adelante y derecha/izquierda, y estabilizada en las cuatro esquinas.

3 Presione hacia abajo las distintas esquinas y lados

para asegurarse de que no haya vibración alguna. Ajuste las patas correspondientes de modo que la lavadora descanse ﬁ rmemente en el piso sobre las CUATRO patas. Mantenga la extensión de las patas niveladoras al mínimo para un mejor rendimiento de la lavadora.

Conexión del suministro de agua de entrada

1 Haga correr un poco de agua de los grifos de agua

caliente y fría para enjuagar los caños de agua y eliminar las partículas que puedan obstruir los ﬁ ltros de la llave de paso y para determinar cuál canilla corresponde al suministro de agua caliente y cuál al de agua fría.

levantar

bajar

ARANDELAS DE

GOMA DEBEN ES-

TAR PRESENTES

UTILICE SOLA-

MENTE LAS MAN-

GUERAS NUEVAS

NOTA

Las mangueras no están incluidos con la compra de la lavadora. Vea la sección de “Accesorios” para veriﬁ car diferentes kits de mangueras especiﬁ cas para su instalación.

2 Conecte la manguera de suministro de agua

CALIENTE a la conexión de admisión de agua CALIENTE de la lavadora y la manguera de suministro de agua FRÍA a la admisión de agua FRÍA de la lavadora. Ajústelas con la mano hasta que queden ﬁ rmes. Luego ajuste ambas conexiones de suministro de agua 2/3 más de vuelta con la pinza. No enrosque ni ajuste

demasiado estas conexiones.

3 Conecte la manguera de entrada de agua

CALIENTE al suministro de agua CALIENTE y la manguera de entrada de agua FRÍA al suministro de agua FRÍA. Ajústelas con la mano hasta que queden ﬁ rmes. Luego ajuste ambas conexiones de suministro de agua 2/3 más de vuelta con la pinza.

4 Abra el grifo y veriﬁ que que no haya fugas.

“H”

(CALIENTE)

“C”

(FRÍA)

INSTRUCCIONES DE INSTALACIÓN

Conexión del sistema de escape

1 Saque los dos (2) tornillos (pieza A) que sujen

el panel de acceso de lantero de la secadora al gabinete de la secadora. Levante el panel hasta que las lengüetas se desenganchen del gabinet saque el panel y colóque lo a un lado.

2 Conecte el tubo de escape al sistema de escape

exterior. Se recomienda usar una abrazadera (pieza B) de 4” (10,2 cm) para conectar las secadora al sistema de ventilación de escape. Utilice cinta de papel de aluminio para sellar las demás uniones.

3 Vuelva a instalar el panel de acceso delantero de la

secadora. Deslice la centro de lavandera a su posición ﬁ nal

cuidadosamente. Presione las distintas esquinas para asegurarse de que la secadora está estabilizada.

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

INSTRUCCIONES DE INSTALACIÓN

Conexión del desagüe y del suministro eléctrico

1 Forme una “U” en el extremo del tubo de drenaje

co el tubo señalando hacia el drenaje. Coloque el extremo formado del tubo de drenaje en lavadero o una tubería vertical y ﬁ je la manguera de drenaje con el amarre para cables (que viene en la caja) al tubo vertical, la manguera de entrada, la tina del lavadero, etc. para que no se salga por la fuerza del agua.

NOTA

El diámetro interior del tubo vertical debe ser de un mínimo de 1-1/4” (3,2 cm). Debe haber un espacio de aire alrededor de la manguera de desagüe en el tubo vertical. Si la manguera está muy ajustada, se puede producir un efecto sifón.

IMPORTANTE

Revise la caja del interruptor automático/fusibles para asegurarse de que la electricidad esté desconectada antes de conectar el cable de alimentación al tomacorriente.

2 Conecte el cable de alimentación a un tomacorriente

con conexión a tierra.

Tom

acorriente con

puesta a tierr

Cordón eléctrico de 3 clavijas con puesta a tierra

3 Conecte la electricidad desde la caja del interruptor

4 Consulte la Guía de uso y cuidado que se

5 Haga funcionar la lavadora durante un ciclo

6 Si tiene alguna pregunta durante el funcionamiento

7 Coloque estas instrucciones cerca de la lavadora

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

automático/fusibles.

proporciona con la lavadora. Dicha guía contiene información útil y valiosa que le ahorrará tiempo y dinero.

completo. Compruebe que no haya fugas de agua y que funcione correctamente.

inicial, repase la “Lista de control para evitar el servicio técnico” de su Guía de uso y cuidado antes de llamar al servicio técnico.

para referencia futura.

AMARRE

PARA

CABLES

Dentro de la consola de la secadora o debajo del panel superior se encuentra un diagrama del cableado.

NOTA

ACCESORIOS

KIT DE CONVERSIÓN A GAS LP

Pieza No. PCK3100 Las secadoras a gas diseñadas para el uso en lugares con suministro de LP requieren utilizar un kit de conversión antes de la instalación.

KIT DE INSTALACIÓN EN UNA CASA RODANTE

Pieza No. 137067200 La instalación en una casa rodante requiere utilizar el KIT DE INSTALACIÓN EN UNA CASA RODANTE.

KITS DE MANGUERAS LLENADO

Por favor llame al 866-233-8353 para explorar las opciones de la manguera del kit que satisfagan sus necesidades especíﬁ cas de instalación.

REJILLA DE SECADO

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya una rejilla de secado. Si el modelo que adquirió no incluye una rejilla de secado o desea una rejilla adicional, póngase en contacto con el distribuidor donde compró su secadora.

LLAVE UNIVERSAL PARA ELECTRODOMÉSTICOS

Pieza No. 137019200

También puede pedir una LLAVE UNIVERSAL PARA ELECTRODOMÉSTICOS para ayudarlo a ajustar las patas de las secadoras o lavadoras.

MARCADORES DE PINTURA DE RETOQUE*

Blanca - Pieza Nº 5304468812

Gris - Pieza Nº 5304475700

*Es posible que hayan otros colores disponibles. Póngase en contacto con el distribuidor donde adquirió la lavadora.

PRECAUCIÓN

El no utilizar accesorios fabricados (o aprobados) por el fabricante puede ocasionar lesiones personales, daños a la propiedad o daños a la secadora.

Piezas de repuesto:

Si su secadora necesita piezas de repuesto, comuníquese con el sitio donde la adquirió, o consulte la Guía de uso y cuidado para obtener más información.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Cuando se reparen los controles, rotule todos los cables antes de desconectarlos. Los errores de cableado pueden producir un funcionamiento incorrecto y peligroso. Veriﬁ que que el funcionamiento es correcto después de realizar las reparaciones.

Frigidaire FFLE3911QW, FFLE4033QT, FFLE4033QW, FFLG3911QW, FFLG4033QT Installation Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
