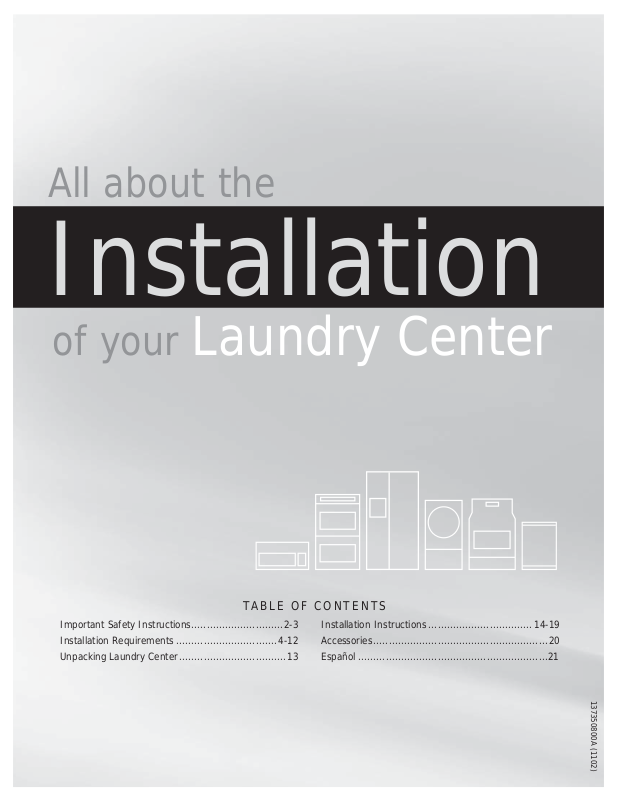

All about the

Installation

of your Laundry Center

TABLE OF CONTENTS

Important Safety Instructions ..............................2-3

Installation Requirements .................................4-12

Unpacking Laundry Center ...................................13

Installation Instructions ..................................14-19

Accessories .........................................................20

Español ..............................................................21

137350800A (1102)

IMPORTANT SAFETY INSTRUCTIONS

WARNING

For your safety the information in this manual must be followed to minimize the risk of ﬁ re or explosion or to prevent property damage, personal injury or loss of life. Do not store or use gasoline or other ﬂ ammable vapors and liquids in the vicinity of this or any other appliance.

WARNING - RISK OF FIRE

Read all of the following instructions before installing and using this appliance:

• Destroy the carton and plastic bags after the laundry center is unpacked. Children might use them for play. Cartons covered with rugs, bedspreads, or plastic sheets can become airtight chambers causing suffocation. Place all materials in a garbage container or make materials inaccessible to children.

• Clothes dryer installation and service must be performed by a qualiﬁ ed installer, service agency or the gas supplier.

• Install the appliance according to the manufacturer’s instructions and local codes.

• The electrical service to the appliance must conform with local codes and ordinances and the latest edition of the National Electrical Code, ANSI/NFPA 70, or in Canada, the Canadian electrical code C22.1 part 1.

• The gas service to the dryer must conform with local codes and ordinances and the latest edition of the National Fuel Gas Code ANSI Z223.1, or in Canada, CAN/ACG B149.1-2000. An individual manual shut-off valve must be installed within 6 ft (1.83 m) of the dryer in accordance with the National Fuel Gas Code, ANSI Z223.1/NFPA 54.

• The laundry center is designed under ANSI Z 21.5.1 or ANSI/UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HOME USE only. This dryer is not recommended for commercial applications such as restaurants, beauty salons, etc.

• Do not install a clothes dryer with ﬂ exible plastic or ﬂ exible foil venting material. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re.

• The instructions in this manual and all other literature included with this appliance are not meant to cover every possible condition and situation that may occur. Good safe practice and caution MUST be applied when installing,

operating and maintaining any appliance.

WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Clear the room, building or area of all occupants.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call the ﬁ re department.

Pre-Installation Requirements

Tools and materials needed for installation:

• Adjustable pliers

• Phillips, straight, & square bit screwdrivers

• Adjustable wrench

• Pipe wrench for gas supply (gas dryer)

• LP-resistant thread tape (for natural gas or LP supply, gas dryer)

• Carpenter’s level

• External vent hood

• 4-inch (102 mm), rigid metal or semi-rigid metal exhaust duct work

• 3-wire or 4-wire 240 volt cord kit (electric dryer)

• 4 in. (10.2 cm) clamp

CAUTION

EXCESSIVE WEIGHT HAZARD

To avoid back or other injury, have more than one person move or lift the appliance.

Save these instructions for

future reference.

• Gas line shutoff valve (gas dryer)

• ½ NPT union ﬂ are adapters (x2) and ﬂ exible gas supply line (gas dryer)

• Metal foil tape (not duct tape)

IMPORTANT SAFETY INSTRUCTIONS

WARNING

Please read all instructions before using this appliance.

Recognize safety symbols, words and labels

Safety items throughout this manual are labeled with a WARNING or CAUTION based on the risk type as described below:

Deﬁ nitions

This is the safety alert symbol. It is used to alert you to potential personal injury hazards. Obey all safety messages that follow this symbol to avoid possible injury or death.

DANGER

DANGER indicates an imminently hazardous situation which, if not avoided, will result in death or serious injury.

WARNING

WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious injury.

CAUTION

CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate injury.

IMPORTANT

IMPORTANT indicates installation, operation or maintenance information which is important but not hazard-related.

Installation Checklist

Shipping Hardware

 Foam shipping restraint (inside wash tub) removed and

stored

 Shipping bolt (underneath appliance) removed and stored

Leveling

 Laundry Center is level, side-to-side and front-to-back  Cabinet is setting solid on all corners

Water Supply

 Rubber washers (shipped in tub) are installed in NEW inlet

hoses (shipped in tub)

 HOT supply is connected to HOT inlet and COLD supply is

connected to COLD inlet  HOT and COLD water supply turned on  No leaks present at water supply connections or appliance

inlet connections - recheck in 24 hours

Drain

 Stand pipe or wall drain height minimum 33”  Drain hose secured in place with cable tie (shipped in

drum)

Exhaust Venting

 Free-ﬂ owing, clear of lint buildup  4 inch (102 mm) rigid or semi-rigid ducting of minimal

length and turns  NO foil or plastic venting material  Approved vent hood exhausted to outdoors

Gas Supply (Gas Dryer)

 Manual shutoff valve present in supply  All connections sealed with approved sealer and wrench

tight  Conversion kit for LP system  Gas supply turned on  No leaks present at all connections -

check with soapy water, NEVER check with ﬂ ame

240v Electric Supply (Electric Dryer)

 Approved NEMA 10-30R or 14-30R service cord with all

screws tight on terminal block  Approved strain relief installed  Terminal access cover installed before initial operation

Electrical Power

 House power turned on  Laundry Center plugged in

Final Checks



Installation Instructions

read thoroughly  Water enters drum when cycle starts with lid lowered.

Dryer door latches and drum tumbles when cycle starts.  Registration card sent in

and

Use and Care Guide

INSTALLATION REQUIREMENTS

NOTE

Because of potentially inconsistent voltage capabilities, the use of this dryer with power created by gas powered generators, solar powered generators, wind powered generators or any other generator other than the local utility company is not recommended.

Electrical requirements for Laundry Center with electric dryer

CIRCUIT - Individual 30 amp. branch circuit fused with 30 amp. time delay fuses or circuit breakers. POWER SUPPLY - 3-wire or 4-wire, 240 volt, single phase, 60 Hz, Alternating Current.

IMPORTANT

This laundry center is internally grounded to neutral unless it was manufactured for sale in Canada. Only a 4-conductor cord shall be used when the appliance is installed in a location where grounding through

the neutral conductor is prohibited. Grounding through the neutral link is prohibited for: (1) new branch circuit installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes do not permit grounding through the neutral.

OUTLET RECEPTACLE - NEMA 10-30R or NEMA 14-30R receptacle to be located so the power supply cor d is accessible

when the dryer is in the installed position.

GROUNDING CONNECTION - See “Grounding requirements” in Electrical Installation section.

3-WIRE POWER SUPPLY CORD KIT (not supplied)

3-wire receptacle

(NEMA type 10-30R)

The dryer MUST employ a 3-conductor power supply cord NEMA 10-30 type SRDT rated at 240 volt AC minimum, 30 amp, with 3 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 3-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 3-WIRE SYSTEM.

4-WIRE POWER SUPPLY CORD KIT (not supplied)

4-wire receptacle

(NEMA type 14-30R)

The dryer MUST employ a 4-conductor power supply cord NEMA 14-30 type SRDT or ST (as required) rated at 240 volt AC minimum, 30 amp, with 4 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For 4-wire cord connection instructions see ELECTRICAL CONNECTIONS FOR A 4-WIRE SYSTEM.

NOTE

Laundry centers manufactured for sale in Canada have factory-installed, 4-wire power supply cord (NEMA 1430R).

INSTALLATION REQUIREMENTS

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

Electrical requirements for Laundry Center with gas dryer

CIRCUIT - Individual, properly polarized and grounded

15 amp. branch circuit fused with 15 amp. time delay fuse or circuit breaker.

POWER SUPPLY - 2-wire, with ground, 120 volt, single

phase, 60 Hz, Alternating Current.

POWER SUPPLY CORD - The dryer is equipped with a 120

volt 3-wire power cord.

GROUNDING CONNECTION - See “Grounding

requirements” in Electrical Installation section.

Gas supply requirements

WARNING

EXPLOSION HAZARD

Uncoated copper tubing will corrode when subjected to natural gas, causing gas leaks. Use ONLY black iron, stainless steel, or plastic-coated brass piping for gas supply.

1 Installation MUST conform with local codes, or in

the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1 (latest edition).

2 The gas supply line should be 1/2 inch (1.27 cm)

pipe.

3 If codes allow, ﬂ exible metal tubing may be used

to connect your dryer to the gas supply line. The tubing MUST be constructed of stainless steel or plastic-coated brass.

4 The gas supply line MUST have an individual

5 A 1/8 inch (0.32 cm) N.P.T. plugged tapping,

6 The dryer MUST be disconnected from the gas

7 The dryer MUST be isolated from the gas supply

8 Connections for the gas supply must comply with

Grounding type wawall receptacl

Do not, anany cir cut, or b grgrounding pr

PoPower cord with 3-prong

shutoff valve installed in accordance with the B149.1, Natural Gas and Propane Installation Code.

accessible for test gauge connection, MUST be installed immediately upstream of the gas supply connection to the dryer.

supply piping system during any pressure testing of the gas supply piping system at test pressures in excess of 1/2 psig (3.45 kPa).

piping system during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (3.45 kPa).

the Standard for Connectors for Gas Appliances, ANSI Z21.24.

ounded plug

under

cumstances,

remo

ypass th

ong.

Water supply requirements

Hot and cold water faucets MUST be installed within 42 inches (107 cm) of your washer’s water inlet. The faucets MUST be 3/4 inch (1.9 cm) with threading for laundry hose connection. Water pressure MUST be between

10 psi (0.69 bars) and 120 psi (8.27 bars). Pressure difference between hot and cold cannot be more than 10 psi. Your water department can advise you of your water pressure.

INSTALLATION REQUIREMENTS

Drain system requirements

1 Drain capable of eliminating 17 gals (64.3 L) per minute. 2 A standpipe diameter of 1-1/4 in. (3.18 cm) minimum. 3 The standpipe height above the ﬂ oor should be:

Minimum height: 33 in. (84 cm) Maximum height: 96 in. (244 cm)

96”

(244cm)

max.

33”

(84cm)

min.

Exhaust system requirements

Use only 4 inch (102 mm) diameter rigid or ﬂ exible metal duct and approved vent hood which has a swing-out damper(s) that open when the dryer is in operation. When the dryer stops, the dampers automatically close to prevent drafts and the entrance of insects and rodents. To avoid restricting the outlet, maintain a minimum of 12 inches (30.5 cm) clearance between the vent hood and the ground or any other obstruction.

WARNING

FIRE HAZARD

Failure to follow these instructions can create excessive drying times and ﬁ re hazards.

The following are speciﬁ c requirements for proper and safe opera- tion of your dryer.

WARNING

FIRE HAZARD

Do not install a clothes dryer with ﬂ exible plastic or metal foil venting materials. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airﬂ ow and increase the risk of ﬁ re.

Correct

If your present system is made up of plastic duct or metal foil duct, replace it with a rigid or semi-rigid metal duct. Also, ensure the present duct is free of any lint prior to installing dryer duct.

Incorrect

INSTALLATION REQUIREMENTS

Exhaust system requirements, continued

WARNING

FIRE HAZARD

A clothes dryer must be exhausted outdoors. Do not exhaust dryer into a chimney, a wall, a ceiling, an attic, a crawl space or any concealed space of a building. A clothes dryer produces combustible lint. If the dryer is not exhausted outdoors, some ﬁ ne lint will be expelled into the laundry area. An accumulation of lint in any area of the home can create a health and ﬁ re hazard.

The dryer must be connected to an exhaust outdoors. Regularly inspect the outdoor exhaust opening and remove any accumulation of lint around the outdoor exhaust opening and in the surrounding area.

WARNING

FIRE HAZARD

• Do not allow combustible materials (for example: clothing, draperies/curtains, paper) to come in contact with exhaust system. The dryer MUST NOT be exhausted into a chimney, a wall, a ceiling, or any concealed space of a building which can accumulate lint, resulting in a ﬁ re hazard.

• Do not screen the exhaust ends of the vent system, or use any screws, rivets or other fasteners that extend into the duct to assemble the exhaust system. Lint can become caught in the screen, on the screws or rivets, clogging the duct work and creating a ﬁ re hazard as well as increasing drying times. Use an approved vent hood to terminate the duct outdoors, and seal all joints with metal foil duct tape. All male duct pipe ﬁ ttings MUST be installed downstream with the ﬂ ow of air.

WARNING

FIRE HAZARD

Exceeding the length of duct pipe or number of elbows allowed in the “MAXIMUM LENGTH” charts can cause an accumulation of lint in the exhaust system. Plugging the system could create a ﬁ re hazard, as well as increase drying times.

MAXIMUM LENGTH

Number of 90° turns

0 56 ft. (17 m) 42 ft. (13 m) 1 48 ft. (14.5 m) 34 ft. (10.5 m) 2 40 ft. (12 m) 26 ft. (8 m) 3 32 ft. (9.5 m) 18 ft. (5.5 m)

of 4” (102 mm) Rigid Metal Duct

VENT HOOD TYPE

(Preferred)

4”

(10.2 cm) louvered

2.5”

(6.35 cm)

WARNING

FIRE HAZARD

• Do not install ﬂ exible plastic or ﬂ exible foil venting material.

• If installing semi-rigid venting, do not exceed 8 ft. (2.4 m) duct length.

INSTALLATION REQUIREMENTS

Exhaust system requirements, continued

Install male ﬁ ttings in correct direction:

CORRECT

In installations where the exhaust system is not described in previous pages, the following method must be used to determine if the exhaust system is acceptable:

1 Connect an inclined or digital manometer between

the dryer and the point the exhaust connects to the dryer.

2 Set the dryer timer and temperature to air ﬂ uff and

start the dryer. 3 Read the measurement on the manometer. 4 The system back pressure MUST NOT be higher

than 0.75 inches of water column. If the

system back pressure is less than 0.75 inches of

water column, the system is acceptable. If the

manometer reading is higher than 0.75 inches of

water column, the system is too restrictive and the

installation is unacceptable. Although vertical orientation of the exhaust system is

acceptable, certain extenuating circumstances could affect the performance of the dryer:

• Only rigid metal duct work should be used.

• Venting vertically through a roof may expose the exhaust system to down drafts causing an increase in vent restriction.

• Running the exhaust system through an uninsulated area may cause condensation and faster accumulation of lint.

• Compression or crimping of the exhaust system will cause an increase in vent restriction.

• The exhaust system should be inspected and cleaned a minimum of every 18 months with normal usage. The more the dryer is used, the more often you should check the exhaust system and vent hood for proper operation.

INCORRECT

Exhaust direction

The laundry center may be exhausted four (4) ways with rear ﬂ ush installation:

1. Straight back

2. Down (8 inch [20.3 cm] length of 4 inch diameter [102 mm] rigid duct and 1 elbow down)

3. Left (8 inch [20.3 cm] length of 4 inch diameter [102 mm] rigid duct, 1 elbow down and 1 elbow left)

4. Right (8 inch [20.3 cm] length of 4 inch diameter [102 mm] rigid duct, 1 elbow down and 1 elbow right)

To exhaust up, add an 11 inch (28 cm) length of standard 4 inch (102 mm) diameter duct and a 90° elbow. The unit will be positioned about 4.5 inches (11.5 cm) away from the wall (ﬂ ush to wall exhausting may be done by going below the dryer then sideways). An exhaust hood positioned to line up with the dryer exhaust can be installed directly through the outside wall. To exhaust to the side or down, add an 8 inch (20.3 cm) length of standard 4 inch (102 mm) diameter duct and a 90° elbow.

See also

Clearance Requirements

on the next page.

INSTALLATION REQUIREMENTS

Manufactured or mobile home installation

1 Installation MUST conform to current Manufactured

Home Construction & Safety Standard, Title 24 CFR, Part 32-80 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSAZ240 MH.

2 Dryer MUST be exhausted outside (outdoors, not

beneath the mobile home) using metal ducting that will not support combustion. Metal ducting must be 4 inches (10.16 cm) in diameter with no obstructions. Rigid metal duct is preferred.

3 If dryer is exhausted through the ﬂ oor and area

beneath the mobile home is enclosed, the exhaust

Clearance requirements

WARNING

EXPLOSION HAZARD

Do not install the dryer where gasoline or other ﬂ ammables are kept or stored. If the dryer is installed in a garage, it must be a minimum of 18 inches (45.7 cm) above the ﬂ oor. Failure to do so can result in death, explosion, ﬁ re or burns.

system MUST terminate outside the enclosure with the termination securely fastened to the mobile home structure.

4 Refer to previous sections in this guide for other

important exhaust venting system requirements.

5 When installing a gas dryer into a mobile home, a

provision must be made for outside make up air. This provision is to be not less than twice the area of the dryer exhaust outlet.

6 Installer MUST anchor this laundry center to the

ﬂ oor with approved Mobile Home Installation Kit P/N 137067200.

DO NOT install your dryer in a closet with a solid door. 4 Closet door ventilation required: A minimum

of 120 square inches (774.2 cm²) of opening, equally divided at the top and bottom of the door, is required. Openings should be located 3 inches (7.6 cm) from bottom and top of door. Openings are required to be unobstructed when a door is installed. A louvered door with equivalent air openings for the full length of the door is acceptable.

IMPORTANT

DO NOT INSTALL YOUR LAUNDRY CENTER: 1 In an area exposed to dripping water or outside

weather conditions. The ambient temperature should never be below 60° F (15.6° C) to maximize detergent effectiveness.

2 In an area where it will come in contact with

curtains, drapes, or anything that will obstruct the ﬂ ow of combustion and ventilation air.

3 On carpet. Floor MUST be solid with a maximum

slope of 1 inch (2.5 cm). To minimize vibration or movement, reinforcement of the ﬂ oor may be necessary.

Installation in a Recess or Closet

1 A dryer installed in a bedroom, bathroom, recess or

closet, MUST be exhausted outdoors.

2 No other fuel burning appliance shall be installed in

the same closet as the gas dryer.

3 Your dryer needs the space around it for proper

ventilation.

3”

(7.6cm)

3”

(7.6cm)

closet door

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

INSTALLATION REQUIREMENTS

Clearance requirements, continued

MINIMUM INSTALLATION CLEARANCES - Inches (cm)

SIDES REAR TOP FRONT

Alcove 0” (0 cm) 0” (0 cm) 1” (2.5 cm) n/a

Closet 0” (0 cm) 0” (0 cm) 1” (2.5 cm) 1” (2.5 cm)

Laundry Center Dimensions

1”

(2.5 cm)

(0 cm)

0”

(0 cm)

1”

(2.5 cm)

gas supply

pipe on rear of

gas unit

17.6”

(45 cm)

water supply

connection on

rear of washer

power cord attachment location on

rear of unit

4 in. (102 mm)

exhaust vent on

rear of unit

12”

(30.5 cm)

drain hose reten-

tion clamp on rear

of washer

27” (68.5 cm)

Power supply cord length on gas unit approximately 60 inches (152.5 cm).

Hot and cold inlet hose length approximately 48 inches (122 cm).

Loose drain hose length beyond clamp approximately 52 inches (132 cm).

9.4”

(24 cm)

5.5”

(14 cm)

44”

(112 cm)

76”

(193 cm)

47.5” (120.5 cm)

center line height

for 4 in. (102 mm)

exhaust outlet

54.75”

(139 cm)

42.5”

(108 cm)

37”

(94 cm)

31.5” (80 cm)

Electrical installation

The following are speciﬁ c requirements for proper and safe electrical installation of your dryer. Failure to follow these instructions can create electrical shock and/or a ﬁ re hazard.

WARNING

ELECTRICAL SHOCK HAZARD

• This appliance MUST be properly grounded. Electrical shock can result if the dryer is not properly grounded. Follow the instructions in this manual for proper grounding.

• Do not use an extension cord with this dryer. Some extension cords are not designed to withstand the amounts of electrical current this dryer utilizes and can melt, creating electrical shock and/ or ﬁ re hazard. Locate the dryer within reach of the receptacle for the length power cord to be purchased, allowing some slack in the cord. Refer to the pre-installation requirements in this manual for the proper power cord to be purchased.

INSTALLATION REQUIREMENTS

WARNING

ELECTRICAL SHOCK HAZARD

• A U.L.-approved strain relief must be installed onto power cord. If the strain relief is not attached, the cord can be pulled out of the dryer and can be cut by any movement of the cord, resulting in electrical shock.

• Do not use an aluminum wired receptacle with a copper wired power cord and plug (or vice versa). A chemical reaction occurs between copper and aluminum and can cause electrical shorts. The proper wiring and receptacle is a copper wired power cord with a copper wired receptacle.

NOTE

Dryers operating on 208 volt power supply will have longer drying times than dryers operating on 240 volt power supply.

Grounding requirements - Electric dryer (USA)

WARNING

ELECTRICAL SHOCK HAZARD

Improper connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician if you are in doubt as to whether the appliance is properly grounded.

For a grounded, cord-connected dryer: 1 The dryer MUST be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least resistance for electrical current.

2 After you purchase and install a 3 wire or 4 wire

power supply cord having an equipment-grounding conductor and a grounding plug that matches your

wiring system, the plug MUST be plugged into an appropriate, copper wired receptacle that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug you’ve installed on this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

For a permanently connected dryer: 1 The dryer MUST be connected to a grounded

metal, permanent wiring system; or an equipment grounding conductor must be run with the circuit conductors and connected to the equipmentgrounding terminal or lead on the appliance.

INSTALLATION REQUIREMENTS

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

Grounding requirements - Electric dryer (Canada)

WARNING

ELECTRICAL SHOCK HAZARD

For a grounded, cord-connected dryer:

1 The dryer MUST be grounded. In the event of a

malfunction or breakdown, grounding will reduce

the risk of electrical shock by a path of least resistance for electrical current.

2 Since your dryer is equipped with a power supply

cord having an equipment-grounding conductor and a grounding plug, the plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounding requirements - Gas dryer (USA and Canada)

1 The dryer is equipped with a three-prong

(grounding) plug for your protection against shock hazard and should be plugged directly into a properly grounded three-prong receptacle.

2 The plug must be plugged into an appropriate

outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not ﬁ t the outlet, have a proper outlet installed by a qualiﬁ ed electrician.

Grounding type wawall receptacl

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

grgrounding pr

ong.

PoPower cord with 3-prong

ounded plug

Unpacking Instructions

UNPACKING LAUNDRY CENTER

IMPORTANT

To prevent vibration, possible machine damage and maximize performance, the following steps must be completed.

1. If foam tub block has been removed, reinsert it now and retape the lid securely.

2. Using a rug, blanket or piece of cardboard to protect the ﬂ oor, carefully lay the laundry center on its left side.

CAUTION

EXCESSIVE WEIGHT HAZARD

To avoid back or other injury, have more than one person move or lift the appliance.

PLASTIC SPACER

WIRE CLIP

NOTE

If the laundry center is to be transported at a later date, the tub blocking pad, shipping bolt, and plastic spacer block should be retained.

4. Carefully return the laundry center to an upright position.

5. Remove the tape holding the lid shut and open the lid.

6. Remove the foam tub block.

7. Remove the inlet hoses and other tub contents.

8. From the back of the washer, remove the wire shipping clip securing the drain hose.

9. DO NOT remove the PLASTIC CLAMP which secures the drain hose to the right side of the washer backsheet. It helps form a standpipe to prevent water siphoning.

10. Carefully move the laundry center to within 4 feet of the ﬁ nal location for the start of the installation.

SHIPPING

BOLT

PLASTIC

CLIP

3. Using a ratchet with 3/8” (10 mm) socket, remove the mechanism shipping bolt and plastic spacer block from the center of the base.

INSTALLATION INSTRUCTIONS

Gas connection

1 Remove the shipping cap from gas pipe at the rear

of the dryer.

IMPORTANT

DO NOT connect the dryer to L.P. gas service without converting the gas valve. An L.P. conversion kit must be installed by a qualiﬁ ed gas technician.

2 Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or

approved pipe from gas supply line to the 3/8 inch (0.96 cm) pipe located on the back of the dryer. Use a 1/2 inch to 3/8 inch (1.27 cm to 0.96 cm) reducer for the connection. Apply an approved thread sealer that is resistant to the corrosive action of liqueﬁ ed gases on all pipe connections.

Closed

Manual Shuto

Valve

Open

Flare

Union

All connections must be wrench-tightened

elppiN

GAS FLOW

Flexible

Connector

Flare

Union

Inlet Pipe on

Back of Dryer

3 Open the shutoff valve in the gas supply line to

allow gas to ﬂ ow through the pipe. Wait a few minutes for gas to move through the gas line.

to dryer

from gas supply

Shuto Valve -

Open position

4 Check for gas system leaks with a manometer. If a

manometer is not available, test all connections by brushing on a soapy water solution.

WARNING

EXPLOSION HAZARD

NEVER test for gas leaks with an open ﬂ ame.

IMPORTANT

The supply line must be equipped with an approved manual shutoff valve. This valve should be located in the same room as the dryer and should be in a location that allows ease of opening and closing. Do not block access to the gas shutoff valve.

INSTALLATION INSTRUCTIONS

Neutral

(center wire)

30 AMP

NEMA 10-30

Electrical connection (non-Canada) - 3 wire cord

3-wire receptacle

(NEMA type 10-30R)

30 AMP

NEMA 10-30

WARNING

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

access cover on the back of the dryer.

3 Install a UL-approved strain relief according to the

power cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

4 Thread an UNPLUGGED, UL-approved, 30 amp.

power cord, NEMA 10-30 type SRDT, through the strain relief.

5 Attach the power cord neutral (center wire)

conductor to the SILVER colored center terminal on the terminal block. Tighten the screw securely.

Attach the remaining two power cord outer conductors to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

Neutral

(center wire)

Neutral terminal

WARNING

ELECTRICAL SHOCK HAZARD

Do not make a sharp bend or crimp wiring/conductor at connections.

7 Follow manufacturer’s guidelines for ﬁ rmly securing

the strain relief and power cord.

8 Reinstall the terminal block cover.

IMPORTANT

If moving dryer from a 4-wire system and installing it in a 3-wire system, move the internal ground from the center terminal back to the GREEN screw next to the terminal block.

DO NOT remove

internal ground in a

3-wire system!

INSTALLATION INSTRUCTIONS

Neutral

(WHITE wire)

30 AMP

NEMA 14-30

Ground

(GREEN wire)

Electrical connection (non-Canada) - 4 wire cord

4-wire receptacle

(NEMA type 14-30R)

30 AMP

NEMA 14-30

WARNING

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

access cover on the back of the dryer.

3 Install a UL-approved strain relief according to the

power cord/strain relief manufacturer’s instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

4 Thread an UNPLUGGED, UL-approved, 30 amp.

power cord, NEMA 14-30 type ST or SRDT, through the strain relief.

5 Disconnect the internal (WHITE) dryer harness

ground wire from the (GREEN) ground screw next to the terminal block.

6 Attach the ground (GREEN) power cord wire to the

cabinet with the ground (GREEN) screw. Tighten the screw securely.

7 Move the internal dryer harness ground (WHITE)

wire to the terminal block and attach it along with the neutral (WHITE) power cord wire conductor to the center, SILVER colored terminal on the terminal block. Tighten the screw securely.

8 Attach the RED and BLACK power cord conductors

to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

WARNING

ELECTRICAL SHOCK HAZARD

Do not make a sharp bend or crimp wiring/conductor at connections.

GREEN

ground screw

GREEN

ground wire

Move internal ground (WHITE) wire to neutral (silver) terminal for 4-wire system

BLACK

or RED

power wire

Ground

(GREEN wire)

Neutral

(WHITE wire)

Neutral

terminal

WHITE

neutral wire

BLACK

or RED

power wire

9 Follow manufacturer’s guidelines for ﬁ rmly securing

the strain relief and power cord.

10 Reinstall the terminal block cover.

Leveling your laundry center

Excessive noise and vibration can be prevented by properly leveling the laundry center.

1 With the laundry center within 4 feet (1 m) of its

ﬁ nal location, place a level on top of the washer lid.

2 Use adjustable pliers to adjust the leveling legs so

the laundry center is level front-to-rear and side-toside, and stable corner-to-corner.

3 Press down on alternate corners and sides and feel

for the slightest movement. Adjust the appropriate leg(s) so the laundry center sits solidly on the ﬂ oor on ALL four legs. Keep the leveling leg extension at a minimum for best performance of the washer.

INSTALLATION INSTRUCTIONS

raise

lower

Connecting inlet water

Run some water from the hot and cold faucets to ﬂ ush the water lines and remove particles that might clog the water valve screens and to determine which faucet is hot and which is cold supply.

Remove the inlet hoses and rubber washers from the plastic bag located in the drum of the washer and install the rubber washers in each end of the inlet hoses.

RUBBER WASHERS

MUST BE PRESENT

Connect the HOT inlet hose to the HOT inlet connection on the washer and the COLD inlet hose to the COLD inlet connection on the washer. Tighten by hand until snug. Then tighten each supply connection another 2/3 turn with pliers. Do not cross thread

or over-tighten these connections.

4 Connect the HOT inlet hose to the HOT water

supply and the COLD inlet hose to the COLD water supply. Tighten by hand until snug. each supply connection another 2/3 turn with pliers.

Do not bend, kink or pinch water inlet hoses.

5 Turn on the water and check for leaks.

USE ONLY

NEW HOSES

Then tighten

(COLD)

“C”

“H”

(HOT)

INSTALLATION INSTRUCTIONS

Connecting venting

1 Remove the two screws (items A, to the right)

securing the dryer front access panel to the dryer cabinet. Lift the panel until the tabs can be disengaged from the cabinet, remove the panel and set aside.

2 Connect the exhaust duct to the outside exhaust

system. Use of a 4” (10.2 cm) clamp (item B, to the right) is recommended to connect the dryer to the exhaust vent system. Use metal foil tape to seal all other joints.

3 Reinstall the dryer front access panel. 4 Carefully slide the laundry center to its ﬁ nal

position. Recheck for level and rock corners for stability.

INSTALLATION INSTRUCTIONS

Grounding type

ll receptacle

wer cord with

3-prong grgr

ounded plug

Do not,

under

y cir

cumstances,

cut,

removeve,

or b

ypass the

ounding pr

ong.

Connecting drain and electrical

1 Form a “U” shape on the end of the drain hose with the

hose pointed toward the drain. Place the formed end in a laundry tub or a standpipe and secure with a cable tie provided in the enclosure package.

2 Place the hook end of the drain hose in the drain

opening. Secure the drain hose with the cable tie (provided in the enclosure package) to the standpipe, inlet hose, laundry tub, etc. so the hose does not pull out from the force of the water.

IMPORTANT

Be sure the power is off at a circuit breaker/fuse box before plugging the power cord into an outlet.

3 Plug the power cord into a grounded outlet.

Grounding type wawall receptacl

Do not,

under

anany cir

cumstances,

cut,

remo

or b

ypass th

grgrounding pr

ong.

CABLE TIE

4 Turn on the power at the circuit breaker/fuse box. 5 Read the

6 Run the washer through a complete cycle, checking for

7 If you have any questions during initial operation,

8 Place these instructions in a location near the appliance

A wiring diagram and technical data sheet are located behind the dryer access panel.

PoPower cord with 3-prong

ounded plug

Use & Care Guide

center. It contains valuable and helpful information that will save you time and money.

water leaks and proper operation.

please review the “Avoid Service Checklist” in your Use & Care Guide before calling for service.

for future reference.

provided with the laundry

NOTE

ACCESSORIES

LP CONVERSION KIT

P/N PCK3100

Gas dryers intended for use in a location supplied with LP must use a conversion kit prior to installation.

MOBILE HOME INSTALLATION KIT

P/N 137067200

Installation in a mobile home requires the use of a MOBILE HOME INSTALLATION KIT.

DRYING RACK

Depending on the model you purchased, a drying rack may have been included in the initial purchase of your laundry center. If your model did not include a drying rack or you desire another drying rack, you may order one.

TOUCH UP PAINT PENS*

White Touch Up Pen - P/N 5304468812

*Other colors may be available. Contact the source where you purchased your laundry center.

CAUTION

Failure to use accessories manufactured by (or approved by) the manufacturer could result in personal injury, property damage or damage to the dryer.

Replacement parts:

If replacements parts are needed for your laundry center, contact the source where you purchased your laundry center or refer to your information.

Use and Care Guide

for more

WARNING

ELECTRICAL SHOCK HAZARD

Label all wires prior to disconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

Todo acerca del

Instalación

de su Centro de Lavandera

ÍNDICE

Instrucciones importantes de seguridad ...........22-23

Requisitos de instalación ................................. 24-32

Instrucciones de Desembalaje ..............................33

www.frigidaire.com EE. UU.1-800-944-9044 www.frigidaire.ca Canadá 1-800-265-8352

Instrucciones de instalación ............................34-39

Accesorios ..........................................................40

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Para su seguridad, debe seguir la información de esta guía para minimizar el riesgo de incendio o explosión o para evitar daños a la propiedad, lesiones personales o incluso la muerte. No almacene ni utilice gasolina ni otros líquidos o vapores inﬂ amables cerca de este o de cualquier otro electrodoméstico.

ADVERTENCIA - PELIGRO DE INCENDIO

Lea las siguientes instrucciones antes de instalar y utilizar este electrodoméstico:

• Después de desembalar la electrodoméstico, destruya los cartones y las bolsas de plástico. Los niños podrían utilizarlos para jugar. Los cartones cubiertos con alfombras, cubrecamas, o láminas de plástico pueden convertirse en cámaras de aire herméticamente cerradas y provocar asﬁ xia. Coloque todos los materiales en un basurero o manténgalos fuera del alcance de los niños.

• La instalación y el servicio de la electrodoméstico de ropa deben ser llevados a cabo por un instalador caliﬁ cado, agencia de servicios o proveedor de gas.

• Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los códigos locales.

• La reparación eléctrica de la electrodoméstico debe cumplir con los códigos y las ordenanzas locales y la última edición del Código Eléctrico Nacional (National Electrical Code), el ANSI/NFPA 70, o bien en Canadá, el CSA C22.1 del Código Eléctrico de Canadá (Canadian Electrical Code) Parte 1.

• El servicio de gas de la electrodoméstico debe cumplir con los códigos y las ordenanzas locales, y la última edición del Código de Gas Nacional (National Fuel Gas Code), el ANSI Z223.1, o bien en Canadá, el CAN/CGA B149,1-2000. Se debe instalar una válvula de cierre individual manual a una distancia no mayor a 1,83 m (6 pies) de la secadora de conformidad con el Código Nacional de Gas Combustible ANSI Z223.1/NFPA 54.

• La secadora se diseñó conforme a los códigos ANSI Z 21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 N.º 112 (últimas ediciones) solo para USO DOMÉSTICO. No se recomienda esta secadora para uso comercial, como por ejemplo, en restaurantes, salones de belleza, etc.

• No utilice materiales de ventilación de plástico ni de papel de aluminio ﬂ exibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el ﬂ ujo de aire de la secadora y aumentan el riesgo de incendio.

• Las instrucciones de esta guía y todo el material que se incluye con esta electrodoméstico no tienen como propósito cubrir todas las condiciones y situaciones que puedan presentarse. Cuando instale, opere o repare cualquier

artefacto DEBE tener cuidado y hacer uso de buenas prácticas de seguridad.

QUÉ HACER SI SIENTE OLOR A GAS:

• No intente encender ningún electrodoméstico.

• No toque ningún interruptor eléctrico; no utilice ningún teléfono en la vivienda.

• Despeje la habitación, el ediﬁ cio o el área de todos los ocu- pantes.

• Llame inmediatamente a su proveedor de gas desde el teléfono de un vecino. Siga las instrucciones del proveedor de gas.

• Si no puede ponerse en contacto con el proveedor de gas, llame a los bomberos.

Requisitos de preinstalación

Herramientas y materiales necesarios para la instalación:

• Pinzas ajustables

• Destornilladores Philips con punta derecha y cuadrada

• Llave ajustable

• Llave para tubos de suministro de gas

• Cinta aislante resistente al gas LP (para suministro de gas natural o LP)

• Nivel de carpintero

• Capucha de ventilación externa

• Conducto de escape de metal rígido o semirígido de 4 pulgadas (102 mm)

• Kit de cables de alimentación triﬁ lar o tetraﬁ lar de 240 voltios (secadora eléctrica)

• Abrazadera de 4” (10,2 cm)

PRECAUCIÓN

PELIGRO DE EXCESO DE PESO

Para evitar lesiones en la espalda u otro tipo de lesiones, procure levantar o mover la electrodoméstico con la ayuda de más de una persona.

Conserve estas instruccio-

nes para referencia futura.

• Válvula de cierre de línea de gas (secadora a gas)

• Adaptadores NPI de unión acampanada (x2) y línea ﬂ exible de suministro de gas (secadora a gas) de ½’ (15,2 cm)

• Cinta de papel aluminio (no cinta adhesiva aislante)

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA

Lea todas las instrucciones antes de usar este lavadora.

Identiﬁ cación de los símbolos, palabras y avisos de seguridad

Las indicaciones de seguridad incluidas en este manual aparecen precedidas de un aviso titulado “ADVERTENCIA” o “PRECAUCIÓN”, de acuerdo con el nivel de riesgo.

Deﬁ niciones

Este es el símbolo de alerta de seguridad. Se usa para alertar sobre peligros potenciales de lesiones personales. Obedezca todos los mensajes de seguridad que tengan este símbolo para evitar posibles lesiones personales o la muerte.

PELIGRO

PELIGRO indica una situación de peligro inminente que, si no se evita, podría causar lesiones graves o la muerte.

ADVERTENCIA

ADVERTENCIA indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales graves o la muerte.

PRECAUCIÓN

PRECAUCIÓN indica una situación potencialmente peligrosa que, si no se evita, podría causar lesiones personales leves o moderadas.

IMPORTANTE

IMPORTANTE indica información de instalación, funcionamiento o mantenimiento que es importante, pero que no está relacionada con la seguridad.

Lista de veriﬁ cación de instalación

Ferretería de envío y transporte

 Se retiró y guardó el soporte de espuma de empaque

(dentro de la tina de lavado)

 Se retiró y guardó el perno (debajo del electrodoméstico)

Nivelación

 La Centro de Lavandera está nivelada de lado a lado y de

adelante hacia atrás

 La Centro de Lavandera descansa ﬁ rmemente sobre sus

cuatro esquinas

Suministro de agua

 Se instalaron las arandelas de goma (empacadas en el tambor)

en mangueras de admisión NUEVAS (empacadas en el tambor)

 Se conectó el suministro de agua CALIENTE a la admisión

de agua CALIENTE y el suministro de agua FRÍA a la

admisión de agua FRÍA  Se abrió el suministro de agua CALIENTE y FRÍA  No hay escapes en las conexiones del suministro de agua o

en las conexiones de admisión del electrodoméstico -

vuelva a veriﬁ car a las 24 horas

Drenaje

 Tubo vertical o drenaje de pared a una altura mínima de 33”

(84 cm)  Manguera de drenaje ﬁ jada en su lugar con un amarre para

cables (empacado en el tambor)

Ventilación de escape

 De ﬂ ujo libre y sin acumulación de pelusa  Conductos rígidos o semirígidos de 4” (102 mm) de

distancias y giros mínimos  SIN materiales de ventilación de aluminio o de plástico  El sistema de evacuación debe ventilar al exterior y contar

con una capucha de ventilación aprobada

Suministro de gas (secadora a gas)

 Válvula de cierre manual instalada en la tubería de suministro  Todas las conexiones selladas con un sellante aprobado y

bien apretadas con una llave  Kit de conversión para el sistema de gas LP  Suministro de gas abierto  No hay escapes en ninguna conexión:

veriﬁ que con agua jabonosa, NUNCA con una llama

Suministro eléctrico de 240V (secadora eléctrica)

 Cordón de servicio eléctrico 10-30R o 10-40R aprobado por

la NEMA con todos los tornillos bien apretados en el tablero

de terminales  Dispositivo de liberación de tensión aprobado  T apa de acceso a los terminales instalada antes del primer uso

Suministro eléctrico

 El suministro eléctrico del hogar está activado  La Centro de Lavandera está enchufada

Inspección ﬁ nal

 Lea bien las

Cuidado

 La puerta se bloquea y el agua entra al tambor cuando se

inicia el ciclo. La puerta de secadora se cierra y el tambor

gira cuando se inicia el ciclo.  Tarjeta de registro enviada

Instrucciones de Instalación

y la

Guía de Uso y

REQUISITOS DE INSTALACIÓN

NOTA

Debido a posibles variaciones en el voltaje, no se recomienda utilizar esta lavadora con electricidad generada a partir de generadores a gas, solares, eólicos ni de ninguna otra clase que no sean los empleados por su empresa de electricidad local.

Requisitos eléctricos para el centro de lavado con secadora eléctrica

CIRCUITO: circuito independiente individual de 30 amp. con fusibles de acción retardada o disyuntores. Use circuitos

con fusibles separados para la lavadora y la secadora. NO haga funcionar una lavadora y una secadora en el mismo circuito.

SUMINISTRO ELÉCTRICO: triﬁ lar o tetraﬁ lar, 240 V, 1 fase, 60 Hz, corriente alterna.

IMPORTANTE

A menos que haya sido fabricada para la venta en Canadá, esta secadora está conectada a tierra internamente a través de un enlace a un conductor neutro.

Sólo debe usar un cordón tetraﬁ lar cuando el electrodoméstico se instale en un lugar donde se prohíba la puesta a tierra a través del conductor neutro. La conexión a tierra a través del neutro está prohibida para: (1) instalaciones de circuitos de bifurcación nuevos; (2) casas rodantes; (3) vehículos recreativos; y (4) áreas cuyas leyes locales no permiten la puesta a tierra a través del neutro.

RECEPTÁCULO DEL TOMACORRIENTE - receptáculo NEMA 10-30 R o NEMA 14-30 R que debe estar ubicado en un

lugar al que pueda acceder el cable de alimentación eléctrica cuando la secadora esté instalada.

CONEXIÓN A TIERRA: consulte “Requisitos de conexión a tierra” en la sección Instalación eléctrica.

CABLE DE ALIMENTACIÓN ELÉCTRICA TRIFILAR (no incluido)

Receptáculo triﬁ lar

(tipo NEMA 10-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 3 conductores tipo NEMA 10-30, SRDT caliﬁ cado para CA mínima de 240 voltios, 30 amp., con 3 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y caliﬁ cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión triﬁ lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TRIFILAR.

CABLE DE ALIMENTACIÓN ELÉCTRICA TETRAFILAR (no incluido)

Receptáculo tetraﬁ lar

(tipo NEMA 14-30R)

La secadora DEBE emplear un cable de alimentación eléctrica de 4 conductores tipo NEMA 14-30, SRDT o ST (según se especiﬁ que) caliﬁ cado para CA mínima de 240 voltios, 30 amp., con 4 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y caliﬁ cados para uso en secadoras de ropa. Para obtener instrucciones sobre la conexión tetraﬁ lar, consulte CONEXIONES ELÉCTRICAS PARA UN SISTEMA TETRAFILAR.

NOTA

Las Centros de Lavandera fabricadas para la venta en Canadá vienen con un cable de alimentación eléctrica tetraﬁ lar (NEMA 14-30R) de fábrica.

REQUISITOS DE INSTALACIÓN

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

Requisitos eléctricos para el centro de lavado con secadora a gas

CIRCUITO - Circuito individual de bifurcación de 15 amp.,

correctamente polarizado y con conexión a tierra con fusible de retardo de 15 amp. o con interruptor automático.

SUMINISTRO ELÉCTRICO: corriente alterna de 2 cables,

con conexión a tierra, 120 voltios, monofásica, 60 Hz.

CABLE DE ALIMENTACIÓN ELÉCTRICA: la secadora está

equipada con un cable de alimentación triﬁ lar de 120 voltios.

CONEXIÓN A TIERRA: consulte “Requisitos de conexión a

tierra” en la sección Instalación eléctrica.

Requerimientos del suministro de gas

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

Las tuberías de cobre sin recubrimiento se corroen al exponerse al gas natural, lo que provoca pérdidas de gas. Utilice SOLAMENTE tuberías de hierro negro, acero inoxidable o latón plastiﬁ cado para el suministro de gas.

1 La instalación DEBE realizarse de acuerdo con

los códigos locales o, en ausencia de ellos, con el Código de Gas Nacional (National Fuel Gas Code), ANSI Z223.1 (última edición).

2 La línea de suministro de gas debe ser un tubo de

1,27 cm (1/2 pulgada).

3 Si los códigos lo permiten, se puede utilizar un tubo

de metal ﬂ exible para conectar la secadora a la línea de suministro de gas. La tubería DEBE ser de acero inoxidable o de latón plastiﬁ cado.

4 La línea de suministro de gas DEBE tener

5 Se DEBE instalar una derivación N.P.T de 0,32 cm

6 La secadora DEBE estar desconectada de la tubería

7 La secadora DEBE estar aislada de la tubería de

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Cordón eléctrico de 3 clavijas con puesta a tierra

una válvula de cierre individual instalada de conformidad con el Código de Instalación de Gas Natural y Propano B149.1.

(1/8 pulgadas) con tapón roscado, que permita conectar un medidor de prueba, inmediatamente después de la conexión de suministro de gas a la secadora, en contracorriente al ﬂ ujo de gas.

de gas durante cualquier prueba en la que la presión exceda los 3,45 kPa (1/2 psig).

gas durante cualquier prueba en la que la presión sea igual o inferior a 3,45 kPa (1/2 psig).

Las conexiones del suministro de gas deben cumplir con la norma de conexiones de electrodomésticos a gas, ANSI Z21.24.

Requerimientos del suministro de agua

Los grifos de agua caliente y fría DEBEN instalarse a una distancia no mayor de 107 cm (42 pulgadas) de la entrada de agua de la lavadora. Los grifos DEBEN estar a 1,9 cm (3/4 pulgadas) con roscas para la conexión de la manguera de lavado. La presión de agua DEBE ser de 30

a 120 psi. La diferencia de presión entre el agua caliente y fría no debe superar los 10 psi. El departamento hidráulico puede asesorarlo con respecto a la presión de agua con la que usted cuenta.

REQUISITOS DE INSTALACIÓN

Requisitos del sistema de desagüe

1 Desagüe con capacidad para eliminar 64,3 l (17 galones)

por minuto.

2 Un tubo vertical con un diámetro mínimo de 3,18 cm (1-1/4

pulg.).

3 La altura del tubo vertical por encima del suelo debe ser:

Altura mínima: 84 cm (33 pulgadas) Altura máxima: 244 cm (96 pulgadas)

96”

(244cm)

max.

33”

(84cm)

min.

Requisitos del sistema de escape

Utilice solo un conducto de metal ﬂ exible o rígido de 102 mm (4 pulgadas) de diámetro (mínimo) y una capucha de ventilación aprobada que tenga uno o más reguladores de tiro que se abran cuando la secadora esté en funcionamiento. Cuando la secadora se detiene, el regulador de tiro se cierra automáticamente para evitar la corriente de aire y el ingreso de insectos y roedores. Para evitar restringir la salida del conducto, mantenga un espacio mínimo de 30,5 cm (12 pulgadas) entre la capucha de ventilación y el suelo, o cualquier otra obstrucción.

ADVERTENCIA

PELIGRO DE INCENDIO

El no seguir estas instrucciones puede producir tiempos de secado excesivos y peligro de incendio.

Los siguientes son requisitos necesarios para el funcionamiento seguro y correcto de su secadora.

ADVERTENCIA

PELIGRO DE INCENDIO

No utilice materiales de ventilación de plástico ni de papel de aluminio ﬂ exibles para instalar la secadora de ropa. Por lo general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el ﬂ ujo de aire de la secadora y aumentan el riesgo de incendio.

Correcto

Si su sistema actual está compuesto de un conducto de plástico o papel de aluminio, reemplácelo por un conducto de metal rígido o semirígido. Asegúrese de que el conducto existente no tenga pelusas antes de instalar el conducto de la secadora.

Incorrecto

REQUISITOS DE INSTALACIÓN

Requisitos del sistema de escape (continuación)

ADVERTENCIA

PELIGRO DE INCENDIO

Una secadora de ropa debe tener ventilación al exterior. No ventile la secadora a una chimenea, pared, techo, ático, pasajes entre pisos ni ningún espacio oculto de la vivienda. Las secadoras de ropa producen pelusa combustible. Si la secadora no tiene ventilación al exterior, algunas pelusas ﬁ nas se expulsarán en el área de lavandería. La acumulación de pelusa en cualquier área de la vivienda puede constituir un peligro sanitario y un riesgo de incendio.

La secadora debe estar conectada a un sistema de escape que termine en el exterior de la vivienda. Inspeccione la abertura de escape al exterior con frecuencia y elimine cualquier acumulación de pelusa en la abertura y en el área que la rodea.

ADVERTENCIA

PELIGRO DE INCENDIO

• No permita que materiales combustibles (por ejemplo: ropa, tapicería/cortinas, papel) entren en contacto con el sistema de escape. La secadora NO DEBE tener escape a una chimenea, una pared, un techo ni ningún espacio cerrado de un ediﬁ cio que pueda acumular pelusa y constituir un peligro de incendio.

• No bloquee los extremos de escape del sistema de ventilación, ni utilice tornillos, remaches ni otros sujetadores que se extiendan hacia la parte interna del conducto para ensamblarlo. Es posible que la pelusa quede atrapada en el ﬁ ltro, los tornillos o los remaches, lo que puede obstruir la red de conductos y constituir un peligro de incendio, así como también aumentar los tiempos de secado. En la salida del conducto al exterior, utilice una capucha de ventilación aprobada y selle todas las uniones con cinta de papel aluminio. Todos los accesorios macho para tubos DEBEN instalarse teniendo en cuenta el ﬂ ujo de aire.

ADVERTENCIA

PELIGRO DE INCENDIO

Si se excede la longitud del tubo del conducto o el número de codos permitidos en las tablas de “LONGITUD MÁXIMA”, se pueden acumular pelusas en el sistema de escape. La obstrucción del sistema podría constituir un peligro de incendio, así como aumentar los tiempos de secado.

Cantidad de codos de 90°

Conducto de metal rígido de 102 mm (4 pulgadas)

TIPO DE CAPUCHA DE VENTILACIÓN

(recomendada)

4”

(10,2 cm) 0 17 m (56 pies) 13 m (42 pies) 1 14.5 m (48 pies) 10.5 m (34 pies) 2 12 m (40 pies) 8 m (26 pies) 3 9.5 m (32 pies) 5.5 m (18 pies)

LONGITUD MÁXIMA

aberturas de

ventilación

2.5”

(6,35 cm)

ADVERTENCIA

PELIGRO DE INCENDIO

• No utilice material de ventilación ﬂ exible de plástico o aluminio.

• Si va a instalar conductos de ventilación semirrígidos, no exceda una longitud de 8 pies (2,4 m).

REQUISITOS DE INSTALACIÓN

Requisitos del sistema de escape (continuación)

Instale los accesorios macho en la dirección correcta:

CORRECTO

En instalaciones en las que el sistema de escape no se describa en las tablas, se debe utilizar el siguiente método para determinar si dicho sistema es aceptable:

1 Conecte un manómetro inclinado o digital entre la

secadora y el punto donde el tubo de escape se conecta con la secadora.

2 Coloque el temporizador y la temperatura de

la secadora en la opción Air ﬂ uff - cool down (Esponjado con aire, enfriamiento) y ponga en

marcha la secadora. 3 Lea la medición del manómetro. 4 La contrapresión del sistema NO DEBE ser mayor

que 19 mm (0.75 pulgada) de columna de agua. Si

la contrapresión del sistema es menor que 19 mm

(0.75 pulgada) de columna de agua, el sistema es

aceptable. Si la lectura del manómetro es mayor

que 19 mm (0.75 pulgada) de columna de agua, el

sistema es demasiado restrictivo y la instalación es

inaceptable. Si bien la orientación vertical del sistema de escape es

aceptable, ciertas circunstancias atenuantes podrían afectar el funcionamiento de la secadora:

• Sólo se debe utilizar una red de conductos de metal rígido.

• Si la ventilación se efectúa en forma vertical a través del techo, es posible que el sistema de escape se vea expuesto a ráfagas descendentes que restringirán la ventilación.

• Si el sistema de escape se extiende a través de un área que no está aislada, puede producirse condensación y una acumulación más rápida de pelusa.

• La compresión o los pliegues del sistema de escape aumentarán la restricción de la ventilación.

• Se debe inspeccionar y limpiar el sistema de escape cada 18 meses como mínimo cuando se le da un uso normal. Cuanto más utilice la secadora, más a menudo deberá comprobar que el sistema de escape y la capucha de ventilación funcionan correctamente.

INCORRECTO

Dirección del escape Se puede colocar el ducto de escape de cuatro (4)

maneras distíntas cuando el artefacto està instalado con el fondo paralelo con la pared:

1. Derecho hacia atrás

2. Hacia abajo - ducto rigido, 8 pulgadas (20.3 cm) de longitud y 4 pulgadas (102 mm) de diàmetro & 1 ducto acodado hacia abajo.

3. Hacia la izquierda - ducto rigido, 8 pilgadas (20,3 cm) de longitud y 4 pulgadas (102 mm) de diàmetro, 1 ducto acodado hacia abajo y un ducto acodado hacia la derecha.

4. Hacia la derecha - ducto rigido, 8 pulgadas (20,3 cm) de longitud y 4 pulgadas (102 mm) de diàmetro, 1 ducto acodado hacia abajo y un ducto acodado hacia la derecha.

Para colocar el ducto de escape hacia arriba, añada un ducto 11 pulgadas (28 cm) de longitud y 4 pulgadas (102 mm) de diàmetro y un ducto acodado de 90°. El artefacto debe estar a aproximadamente 4.5 pulgadas (11,5 cm) de la pared (se puede colocar el ducto de escape paralelo con la pared colocàndolo debajo de la secadora y dirigido hacia un lado).

Para permitir el escape lateral o inferior, agregue un ducto de 8 pulgadas (20,3 cm) de largo y 4 pulgadas (102 mm) de diàmetro estàndar y un codo de 90°.

Consulte también los siguiente página.

Requisitos de Despeje

en la

Instalación en una casa rodante

REQUISITOS DE INSTALACIÓN

1 La instalación DEBE cumplir con la actual Norma

de Seguridad y Construcción de Casas Rodantes, título 24 CFR, Parte 32-80 (que anteriormente se conocía como la Norma Federal de Seguridad y Construcción de Casas Rodantes [Federal Standard for Mobile Home Construction and Safety], título 24, HUD parte 280) o la Norma CAN/CSAZ240 MH.

2 La secadora DEBE tener evacuación al exterior (no

a la parte de abajo de la casa rodante) mediante conductos metálicos que no admitan combustión. Los conductos metálicos deben tener un diámetro de 10,16 cm (4 pulgadas) y no deben presentar obstrucciones. Se recomiendan los conductos de metal rígido.

3 Si la secadora tiene evacuación a través del piso,

y el área debajo de la casa rodante es cerrada, el

Requisitos de despeje

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

No instale la secadora en el mismo lugar en el que haya o se almacene gasolina u otros productos inﬂ amables. Si la secadora se instala en un garaje, debe estar a una altura mínima de 45,7 cm (18 pulgadas) por encima del suelo. De lo contrario, podría producirse una explosión, un incendio, quemaduras o incluso la muerte.

IMPORTANTE

sistema de evacuación DEBE terminar fuera del espacio cerrado y el extremo debe quedar sujetado ﬁ rmemente a la estructura de la casa rodante.

4 Para obtener información sobre otros requisitos

importantes del sistema de escape, consulte las secciones anteriores de esta guía.

5 Cuando se instale una secadora a gas en una

casa rodante, se debe dejar espacio en el exterior para la salida de aire. Este espacio debe ser por lo menos el doble del área de la salida de escape de la secadora.

6 El técnico de instalación DEBE anclar esta secadora

(1) o secadora sobre pedestal (2) al piso usando un kit de instalación para casas rodantes, pieza número 137067200.

NO instale la secadora en un armario con puerta maciza. 4 Ventilación requerida en la puerta del armario: Se

necesita un mínimo de 774,2 cm² (120 pulgadas²) de abertura, dividido en partes iguales en la parte superior e inferior de la puerta. Las aberturas de ventilación deben estar ubicadas a 7,6 cm (3 pulgadas) de la parte superior e inferior de la puerta. Es necesario que las aberturas de aire no estén obstruidas al instalar una puerta. Se acepta una puerta que tenga aberturas de ventilación distribuidas uniformemente en toda la superﬁ cie.

NO INSTALE LA CENTRO DE LAVANDERA: 1

En una zona expuesta a la humedad o a las condiciones climáticas externas. Para maximizar la eﬁ cacia del detergente, la temperatura ambiente nunca debe ser menor a los 15,6° C (60° F).

2 En un área (garaje o construcción tipo garaje)

en la cual haya o se almacene gasolina u otros productos inﬂ amables (incluso automóviles).

3 Sobre una alfombra. El piso DEBE ser ﬁ rme con

una pendiente máxima de 2,54 cm (1 pulgada). Para reducir vibraciones o movimientos, puede que sea necesario reforzar el piso.

Instalación en un Nicho o Armario

1 Una secadora instalada en un dormitorio, baño,

nicho o armario, DEBE tener ventilación al exterior.

2 No se debe instalar ningún otro artefacto de

combustión en el mismo armario que la secadora a gas.

3 La secadora necesita espacio a su alrededor para

que la ventilación sea adecuada.

3”

(7.6cm)

3”

(7.6cm)

puerta del armario

60 sq. in.

(387.1cm²)

60 sq. in.

(387.1cm²)

REQUISITOS DE INSTALACIÓN

Requisitos de despeje (continuación)

ESPACIOS MÍNIMOS PARA LA INSTALACIÓN: cm (pulgadas)

LATERALES

PARTE

TRASERA

PARTE

SUPERIOR

PARTE

DELANTERA

(2.5 cm)

Hueco 0 cm (0”) 0 cm (0”) 2,5 cm (1”) n/d

Armario 0 cm (0”) 0 cm (0”) 2,5 cm (1”) 2,5 cm (1”)

Dimensiones de la Centro de Lavandera

1”

(0 cm)

0”

(0 cm)

0”

1”

(2.5 cm)

tubería de suministro de gas en la parte trasera de la

unidad de gas

17.6”

(45 cm)

conexión del suministro

de agua en la parte

trasera de la lavadora

abrazadera que sujeta

manguera de llenado en parte trasera de la

lavadora

La longitud del cable de alimentación de la secadora a gas es de aproximadamente 152.5 cm (60 in).

La longitud de la manguera de admisión de agua caliente y fría de la lavadora es de aproximadamente 122 cm (48 in).

Aﬂ oje la longitud de la manguera de drenaje de la lavadora aproximadamente 132 cm (52 in).

cable eléctrico

en la parte

trasera de la

(30.5 cm)

secadora

hacia el centro

de la ventilación

12”

27” (68.5 cm)

trasera

9.4”

(24 cm)

5.5”

(14 cm)

(112 cm)

76”

(193 cm)

44”

47.5” (120.5 cm)

altura de la línea

central para ventila-

ción trasera

54.75”

(139 cm)

42.5”

(108 cm)

37”

(94 cm)

31.5” (80 cm)

Instalación eléctrica

Los siguientes son requisitos necesarios para la instalación eléctrica segura y correcta de su secadora. El no seguir estas instrucciones puede producir una descarga eléctrica

y/o incendio.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

• Este electrodoméstico DEBE estar debidamente conectado a tierra. Si la secadora no está conectada a tierra correctamente, se pueden producir descargas eléctricas. Siga las instrucciones de esta guía para ver cómo se realiza una correcta conexión a tierra.

• No utilice un cable de extensión con esta secadora. Algunos cables de extensión no están diseñados para soportar la cantidad de corriente eléctrica que utiliza esta secadora y pueden derretirse, lo que constituye un peligro de descarga eléctrica y/o incendio. Ubique la secadora en un lugar donde el cable de alimentación que compre esté al alcance del receptáculo, permitiendo que el cable quede holgado. Consulte los requisitos de preinstalación de esta guía para ver cuál es el cable de alimentación correcto que se debe comprar.

REQUISITOS DE INSTALACIÓN

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

• Debe instalarse, en el cable de alimentación, un dispositivo de liberación de tensión aprobado por U.L. Si no se coloca un dispositivo de liberación de tensión, el cable podría desenchufarse de la secadora y cortarse por cualquier movimiento, y provocar así una descarga eléctrica.

• No utilice un receptáculo con cableado de aluminio para un enchufe y cable de alimentación con cables de cobre (o viceversa). La reacción química que tiene lugar entre el cobre y el aluminio puede causar cortocircuitos eléctricos. El receptáculo y el cableado correcto consiste en un cable de alimentación con alambres de cobre con un receptáculo de cables de cobre.

NOTA

Las secadoras que funcionan con 208 voltios de corriente eléctrica tendrán tiempos de secado más prolongados que las que funcionan con 240 voltios de corriente eléctrica.

Requisitos de conexión a tierra: secadora eléctrica (Estados Unidos)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Una conexión incorrecta del conductor de conexión a tierra del equipo puede provocar un peligro de descarga eléctrica. Si no está seguro de haber realizado correctamente la conexión a tierra del artefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra: 1 La secadora DEBE tener conexión a tierra. En el

caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria de menor resistencia para la corriente eléctrica.

2 Después de comprar e instalar un cable de

alimentación triﬁ lar o tetraﬁ lar con un conductor de conexión a tierra, el enchufe DEBE estar conectado

a un receptáculo adecuado con cable de cobre correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modiﬁ caciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista caliﬁ cado que instale un tomacorrientes adecuado.

Para una secadora conectada de forma permanente: 1 La secadora DEBE estar conectada a un sistema de

cableado permanente de metal conectado a tierra, o bien se debe colocar un conductor de conexión a tierra con los conductores del circuito y debe estar conectado al terminal de conexión a tierra del equipo o al cable a tierra del artefacto.

REQUISITOS DE INSTALACIÓN

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

Requisitos de conexión a tierra: secadora eléctrica (Canadá)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Para una secadora conectada a tierra:

La secadora DEBE tener conexión a tierra. En el caso de que la secadora no funcione correctamente o se descomponga, la conexión a tierra reduce el riesgo de descarga eléctrica porque ofrece una trayectoria

de menor resistencia para la corriente eléctrica.

2 Debido a que la secadora está equipada con un

cable de alimentación eléctrica que cuenta con un conductor de conexión a tierra, el enchufe debe estar conectado a un tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modiﬁ caciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista caliﬁ cado que instale un tomacorrientes adecuado.

Requisitos de conexión a tierra: secadora a gas (Estados Unidos y Canadá)

1 La secadora está equipada con un enchufe de tres

patas (conexión a tierra) para evitar el peligro de electrocución y debe estar conectada directamente a un receptáculo de enchufe de tres patas que cuente con una conexión a tierra adecuada.

2 El enchufe debe estar conectado a un

tomacorriente correctamente instalado y con conexión a tierra, de acuerdo con todos los códigos y las ordenanzas locales. Ante cualquier duda, comuníquese con un electricista autorizado.

3 NO realice modiﬁ caciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pídale a un electricista caliﬁ cado que instale un tomacorrientes adecuado.

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Cordón eléctrico de 3 clavijas con puesta a tierra

DESEMBALAJE DE LA CENTRO DE LAVANDERA

Instrucciones de Desembalaje

IMPORTANTE

Para prevenir vibración, daños a la centro de la vandera y maximizar desempeño. Debe seguir los siguientes pasos.

1. Si el bloque de unicel ha sido removido, insértelo nuevamente y asegure la tapa con cinta.

2. Utilizando una alfombra, frazada o trozo de cartón para proteger el piso, recueste la lavadora cuidadosamente sobre su parte trasera.

CAUTION

EXCESSIVE WEIGHT HAZARD

To avoid back or other injury, have more than one person move or lift the appliance.

BLOQUE ESPACIADOR DE PLÁSTICO

CLIP METÁLICO

NOTA

Si lavadora va a ser transportada a otro lugar posteriormente, conserve la espuma de bloqueo de la tina, el perno de embarque y el espaciador de plástico.

4. Quite la cinta que mantiene la tapa cerrada y abra la tapa.

5. Saque la pieza de espuma que bloquea la cavidad.

6. Retire el bloque de unicel.

7. Retire las mangueras de llenado y otros objetos dentro de la tina.

8. De la parte trasera de la lavadora, retire el clip metálico que asegura la manguera de drenado.

9. NO RETIRE la ABRAZADERA PLÁSTICA que asegura la manguera de drenado en el lado derecho de la parte trasera de la lavadora. Esta previene que el agua regrese al interior de la tina.

10. Con cuidado, mueva la lavadora a cuatro pies de su ubicación deﬁ nitiva para la instalación ﬁ nal.

PERNO DE

EMBARQUE

ABRAZADERA

PLÁSTICA

3. Utilizando la llave de tubo de 3/8 de pulgada, saque ei perno de embarque y el bloque espaciador de plastico del centra de la base.

INSTRUCCIONES DE INSTALACIÓN

Conexión de gas

1 Quite el tapón del tubo de gas en la parte trasera

de la secadora.

IMPORTANTE

NO conecte la secadora al servicio de gas LP sin convertir la válvula de gas. El kit de conversión a gas LP debe ser instalado por un técnico caliﬁ cado.

2 Conecte un tubo aprobado o uno semi-rígido de

1,27 cm (1/2 pulgada) de diámetro interior desde la línea de suministro de gas al tubo de 0,96 cm (3/8 pulgada) ubicado en la parte trasera de la secadora. Utilice un reductor de 1,27 cm a 0,96 cm (1/2 pulgada a 3/8 pulgada) para realizar la conexión. Aplique un sellador para roscas que sea resistente a la acción corrosiva de los gases licuados en todas las conexiones de los tubos.

doble

FLUJO DE GAS

Conector

exible

Conector

doble

Tubo de admisión

en la parte posterior

de la secadora

Válvula

de cierre

manual

Cerrado

Abierto

Todas las conexiones deben estar ajustadas con llave

Conector

3 Abra la válvula de cierre de la línea de suministro

de gas para que el gas ﬂ uya a través de la tubería. Espere unos minutos a que el gas ﬂ uya a través de la línea de suministro de gas.

hacia la secadora

desde el suministro de gas

Válvula de cierre: posición abierta

4 Utilice un manómetro para veriﬁ car que no haya

fugas en el suministro de gas. Si no cuenta con un manómetro, pruebe todas las conexiones aplicando agua jabonosa en estas.

ADVERTENCIA

PELIGRO DE EXPLOSIÓN

NUNCA compruebe si hay fugas de gas con una llama abierta.

IMPORTANTE

La línea de suministro de gas debe estar equipada con una válvula de cierre manual aprobada. Esta válvula debe estar ubicada en la misma habitación que la secadora, en una ubicación que permita la facilidad de apertura y cierre. No bloquee el acceso a la válvula de cierre de gas.

INSTRUCCIONES DE INSTALACIÓN

Neutro

(cable central)

30 AMP

NEMA 10-30

Conexión eléctrica (fuera de Canadá): triﬁ lar

Receptáculo triﬁ lar

(tipo NEMA 10-30R)

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

Desconecte el suministro eléctrico del tomacorriente.

2 Extraiga el tornillo que sujeta la cubierta de acceso

del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

Instale un dispositivo de liberación de tensión aprobado por U.L., de acuerdo con las instrucciones relativas al cable de alimentación/dispositivo de liberación de tensión del fabricante, en el oriﬁ cio de entrada del cable de alimentación debajo del panel de acceso. En este momento, el dispositivo de liberación de tensión debe estar holgadamente en su lugar.

Pase un cable de alimentación aprobado por U.L. DESENCHUFADO, de 30 amp. tipo NEMA 10-30, SRDT a través del dispositivo de liberación de tensión.

5 Conecte el conductor neutro (cable del centro) del

cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con ﬁ rmeza.

6 Conecte los dos conductores externos restantes

del cable de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con ﬁ rmeza.

¡NO retire la conexión interna a tierra en los

sistemas triﬁ lares!

30 AMP

NEMA 10-30

Neutro

(cable central)

Terminal

neutro

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

7 Siga las pautas del fabricante para sujetar

ﬁ rmemente el dispositivo de liberación de tensión y el cable de alimentación.

8 Vuelva a instalar la cubierta del bloque terminal.

IMPORTANTE

ara mover la secadora desde un sistema tetraﬁ lar e instalarla en un sistema triﬁ lar, mueva la conexión a tierra interna del terminal central nuevamente hacia el tornillo VERDE que se encuentra junto al bloque terminal.

INSTRUCCIONES DE INSTALACIÓN

Neutro

(cable BLANCO)

30 AMP

NEMA 14-30

Tierra

(cable VERDE)

Conexión eléctrica (fuera de Canadá): tetraﬁ lar

Receptáculo tetraﬁ lar

(tipo NEMA 14-30R)

30 AMP

NEMA 14-30

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

El no desconectar el suministro eléctrico antes de realizar cualquier reparación puede ocasionar lesiones personales o incluso la muerte.

Desconecte el suministro eléctrico del tomacorriente.

2 Extraiga el tornillo que sujeta la cubierta de acceso

del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

Pase un cable de alimentación aprobado por U.L. DESENCHUFADO, de 30 amp. tipo NEMA 14-30, SRDT o ST a través del dispositivo de liberación de tensión.

5 Desconecte el cable interno (BLANCO) de conexión

a tierra que integra el enchufe preformado de la secadora del tornillo de conexión a tierra (VERDE) que está junto al bloque terminal.

6 Conecte el cable de conexión a tierra (VERDE)

del cable de alimentación al gabinete utilizando el tornillo (VERDE) de conexión a tierra. Ajuste el tornillo con ﬁ rmeza.

7 Mueva el cable interno (BLANCO) de conexión

a tierra que integra el enchufe preformado de la secadora al bloque terminal y conéctelo junto con el conductor neutro (BLANCO) del cable de alimentación al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con ﬁ rmeza.

8 Conecte los conductores ROJO y NEGRO del cable

de alimentación a los terminales externos de color LATÓN del bloque terminal. Ajuste los dos tornillos con ﬁ rmeza.

Tornillo VERDE

de conexión

a tierra

Cable VERDE de

conexión a tierra

Mueva el cable de conexión interna a tierra (BLANCO) al terminal del neutro (PLATEADO) para los sistemas tetraﬁ lares.

Cable de

alimentación

NEGRO o ROJO

Tierra

(cable VERDE)

Neutro

(cable BLANCO)

Terminal

neutro

Cable BLANCO

neutro

Cable de

alimentación

NEGRO o ROJO

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

No forme un ángulo agudo con el cableado/conductor, ni los doble en el punto de conexión.

Siga las pautas del fabricante para sujetar ﬁ rmemente el dispositivo de liberación de tensión y el cable de alimentación.

10 Vuelva a instalar la cubierta del bloque terminal.

INSTRUCCIONES DE INSTALACIÓN

Nivelación de la centro de lavandera

Las vibraciones y el ruido excesivo se pueden evitar nivelando la centro de lavandera correctamente.

Para una instalación independiente de la unidad, con la centro de lavandera a aproximadamente 1 m (4 pies) de la ubicación ﬁ nal, coloque un nivel en la parte superior de esta.

2 Utilice la pinzas ajustables para ajustar las patas

niveladoras de modo que la lavadora esté nivelada en relación con todos sus lados, atrás/adelante y derecha/ izquierda, y estabilizada en las cuatro esquinas.

3 Presione hacia abajo las distintas esquinas y lados para

asegurarse de que no haya vibración alguna. Ajuste las patas correspondientes de modo que la lavadora descanse ﬁ rmemente en el piso sobre las CUATRO patas. Mantenga la extensión de las patas niveladoras al mínimo para un mejor rendimiento de la lavadora.

levantar

bajar

Conexión del suministro de agua de entrada

Haga correr un poco de agua de los grifos de agua caliente y fría para enjuagar los caños de agua y eliminar las partículas que puedan obstruir los ﬁ ltros de la llave de paso y para determinar cuál canilla corresponde al suministro de agua caliente y cuál al de agua fría.

2 Asegúrese que las mangueras de entrada de agua tengan

los empaques de hule colocados en cada uno de los extremos.

ARANDELAS DE GOMA

DEBEN ESTAR PRESENTES

Conecte la manguera de suministro de agua CALIENTE a la conexión de admisión de agua CALIENTE de la lavadora y la manguera de suministro de agua FRÍA a la admisión de agua FRÍA de la lavadora. Ajústelas con la mano hasta que queden ﬁ rmes. Luego ajuste ambas conexiones de suministro de agua 2/3 más de vuelta con la pinza. No

enrosque ni ajuste demasiado estas conexiones.

4 Conecte la manguera de entrada de agua CALIENTE al

suministro de agua CALIENTE y la manguera de entrada de agua FRÍA al suministro de agua FRÍA. Ajústelas con la mano hasta que queden ﬁ rmes. Luego ajuste ambas conexiones de suministro de agua 2/3 más de vuelta con

la pinza.

5 Abra el grifo y veriﬁ que que no haya fugas.

UTILICE SOLA-

MENTE LAS MAN-

GUERAS NUEVAS

(FRÍA)

(CALIENTE)

“C”

“H”

INSTRUCCIONES DE INSTALACIÓN

Conexión del sistema de escape

1 Saque los dos (2) tornillos (pieza A) que sujen

el panel de acceso de lantero de la secadora al gabinete de la secadora. Levante el panel hasta que las lengüetas se desenganchen del gabinet saque el panel y colóque lo a un lado.

2 Conecte el tubo de escape al sistema de escape

exterior. Se recomienda usar una abrazadera (pieza B) de 4” (10,2 cm) para conectar las secadora al sistema de ventilación de escape. Utilice cinta de papel de aluminio para sellar las demás uniones.

3 Vuelva a instalar el panel de acceso delantero de la

secadora.

Deslice la centro de lavandera a su posición ﬁ nal cuidadosamente. Presione las distintas esquinas para asegurarse de que la secadora está estabilizada.

Tom

acorriente con

puesta a tierra

ninguna circunstancia.

No corte, retire ni deshabilite la clavija de conexión a tierra bajo

Cordón eléctrico de 3 clavijas con puesta a tierra

INSTRUCCIONES DE INSTALACIÓN

Conexión del desagüe y del suministro eléctrico

1 Enganche un extremo del gancho de la manguera

de drenaje (empacada en el tambor de la lavadora) en la manguera de drenaje. Continúe deslizando la manguera alrededor del soporte y encájela en su lugar.

Coloque el extremo con gancho de la manguera de drenaje en la abertura de desagüe. Fije la manguera de drenaje con el amarre para cables (que viene en la caja) al tubo vertical, la manguera de entrada, la tina del lavadero, etc. para que no se salga por la fuerza del agua.

IMPORTANTE

Revise la caja del interruptor automático/fusibles para asegurarse de que la electricidad esté desconectada antes de conectar el cable de alimentación al tomacorriente.

3 Conecte el cable de alimentación a un tomacorriente

con conexión a tierra.

Tom

acorriente con

puesta a tierr

No corte, retire ni deshabilite la clavija de conexión a tierra bajo ninguna circunstancia.

Cordón eléctrico de 3 clavijas con puesta a tierra

4 Conecte la electricidad desde la caja del interruptor

automático/fusibles.

5 Consulte la Guía de uso y cuidado que se proporciona

con la lavadora. Dicha guía contiene información útil y valiosa que le ahorrará tiempo y dinero.

6 Haga funcionar la lavadora durante un ciclo completo.

Compruebe que no haya fugas de agua y que funcione correctamente.

7 Si tiene alguna pregunta durante el funcionamiento

inicial, repase la “Lista de control para evitar el servicio técnico” de su Guía de uso y cuidado antes de llamar al servicio técnico.

8 Coloque estas instrucciones cerca de la lavadora para

referencia futura.

AMARRE

PARA

CABLES

NOTA

Dentro de la consola de la secadora o debajo del panel superior se encuentra un diagrama del cableado.

ACCESORIOS

KIT DE CONVERSIÓN A GAS LP

Pieza No. PCK3100

Las secadoras a gas diseñadas para el uso en lugares con suministro de LP requieren utilizar un kit de conversión antes de la instalación.

KIT DE INSTALACIÓN EN UNA CASA RODANTE

Pieza No. 137067200

La instalación en una casa rodante requiere utilizar el KIT DE INSTALACIÓN EN UNA CASA RODANTE.

REJILLA DE SECADO

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya una rejilla de secado. Si el modelo que adquirió no incluye una rejilla de secado o desea una rejilla adicional, póngase en contacto con el distribuidor donde compró su secadora.

MARCADORES DE PINTURA DE RETOQUE*

Marcador de retoque de pintura blanca - Pieza Nº 5304468812

*Es posible que hayan otros colores disponibles. Póngase en contacto con el distribuidor donde adquirió la lavadora.

PRECAUCIÓN

El no utilizar accesorios fabricados (o aprobados) por el fabricante puede ocasionar lesiones personales, daños a la propiedad o daños a la secadora.

Piezas de repuesto:

Si su secadora necesita piezas de repuesto, comuníquese con el sitio donde la adquirió, o consulte la Guía de uso y cuidado para obtener más información.

ADVERTENCIA

PELIGRO DE DESCARGA ELÉCTRICA

Cuando se reparen los controles, rotule todos los cables antes de desconectarlos. Los errores de cableado pueden producir un funcionamiento incorrecto y peligroso. Veriﬁ que que el funcionamiento es correcto después de realizar las reparaciones.

Frigidaire FFLE2022MW, FFLE1011MW Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
