Frigidaire FFHN2750TS Installation

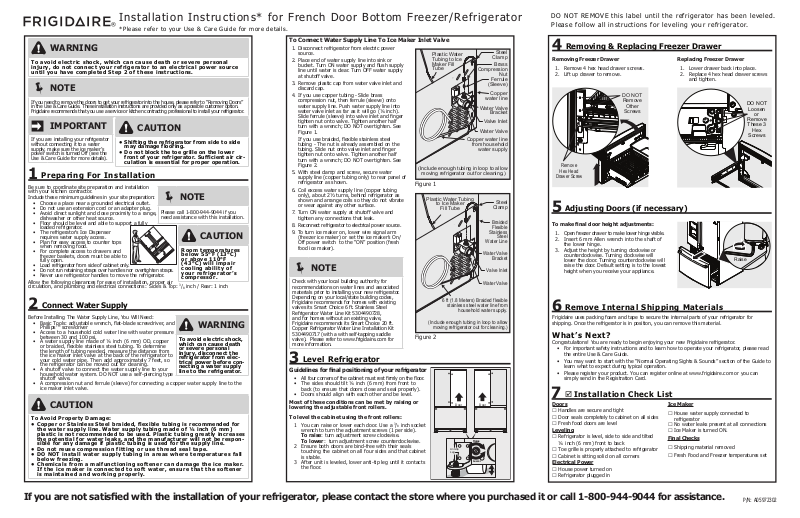

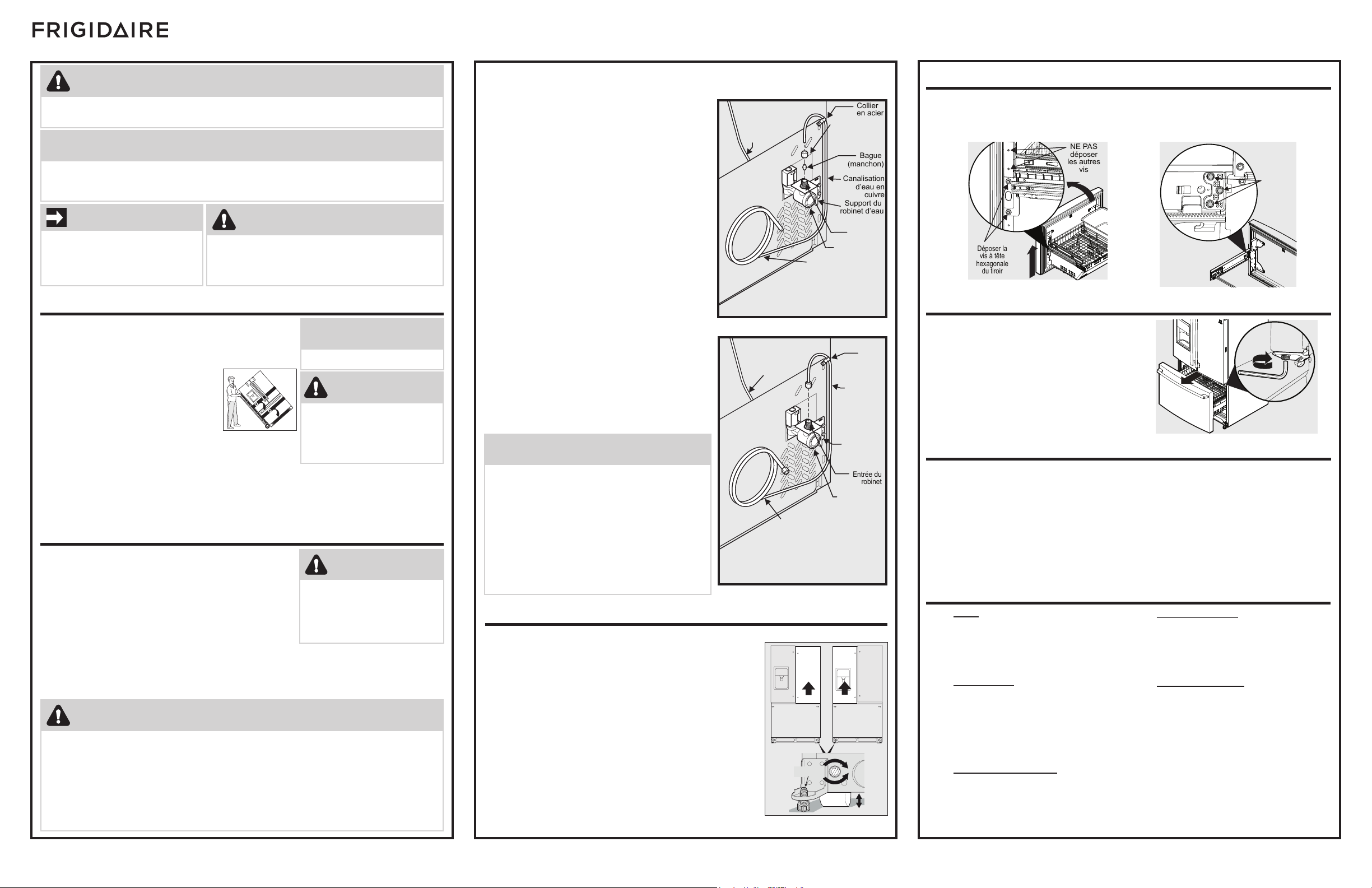

® Installation Instructions* for French Door Bottom Freezer/Refrigerator

*Please refer to your Use & Care Guide for more details.

WARNING				To Connect Water Supply Line To Ice Maker Inlet Valve
				1. Disconnect refrigerator from electric power					Steel
				source.			Plastic Water
To avoid electric shock, which can cause death or severe personal				2. Place end of water supply line into sink or			Tubing to Ice		Clamp
				bucket. Turn ON water supply and flush supply			Maker Fill		Brass
injury, do not connect your refrigerator to an electrical power source
				line until water is clear. Turn OFF water supply			Tube		Compression
until you have completed Step 2 of these instructions.
				at shutoff valve.					Nut
NOTE				3. Remove plastic cap from water valve inlet and					Ferrule
									(Sleeve)
				discard cap.
									Copper
				4. If you use copper tubing - Slide brass
If you need to remove the doors to get your refrigerator into the house, please refer to “Removing Doors”				compression nut, then ferrule (sleeve) onto					water line
in the Use & Care Guide. These installation instructions are provided only as a possible customer option.				water supply line. Push water supply line into					Water Valve
Frigidaire recommends that you use a service or kitchen contracting professional to install your refrigerator.				water valve inlet as far as it will go (¼ inch).					Bracket
				Slide ferrule (sleeve) into valve inlet and finger					Valve Inlet
IMPORTANT	CAUTION			tighten nut onto valve. Tighten another half
				turn with a wrench; DO NOT overtighten. See					Water Valve
				Figure 1.
If you are installing your refrigerator	• Shifting the refrigerator from side to side			If you use braided, flexible stainless steel				Copper water line
without connecting it to a water	may damage flooring.			tubing - The nut is already assembled on the				from household
supply, make sure the ice maker’s	• Do not block the toe grille on the lower			tubing. Slide nut onto valve inlet and finger					water supply
power switch is turned Off (see the				tighten nut onto valve. Tighten another half
Use & Care Guide for more details).	front of your refrigerator. Sufficient air cir-			turn with a wrench; DO NOT overtighten. See
	culation is essential for proper operation.			Figure 2.
1 Preparing For Installation						(Include enough tubing in loop to allow
				5. With steel clamp and screw, secure water
						moving refrigerator out for cleaning.)
				supply line (copper tubing only) to rear panel of		Figure 1
Be sure to coordinate site preparation and installation				refrigerator as shown.
				6. Coil excess water supply line (copper tubing
with your kitchen contractor.			NOTE
				only), about 2½ turns, behind refrigerator as
Include these minimum guidelines in your site preparation:							Plastic Water Tubing
				shown and arrange coils so they do not vibrate					Steel
• Choose a place near a grounded electrical outlet.				or wear against any other surface.			to Ice Maker
• Do not use an extension cord or an adapter plug.		Please call 1-800-944-9044 if you		7. Turn ON water supply at shutoff valve and			Fill Tube		Clamp
• Avoid direct sunlight and close proximity to a range,
dishwasher or other heat source.		need assistance with this installation.		tighten any connections that leak.					Braided
• Floor should be level and able to support a fully				8. Reconnect refrigerator to electrical power source.
loaded refrigerator.									Flexible
• The refrigerator’s Ice Dispenser			CAUTION	9. To turn ice maker on, lower wire signal arm					Stainless
requires water supply access.				(freezer ice maker) or set the ice maker’s On/					Steel
• Plan for easy access to counter tops				Off power switch to the “ON” position (fresh					Water Line
when removing food.			Room temperatures	food ice maker).
• For complete access to drawers and									Water Valve
			below 55°F (13°C)
freezer baskets, doors must be able to
			or above 110°F						Bracket
fully open.
			(43°C) will impair	NOTE
• Load refrigerator from side of cabinet only.
			cooling ability of
• Do not run retaining straps over handles nor overtighten straps.									Valve Inlet
			your refrigerator’s
• Never use refrigerator handles to move the refrigerator.			compressor.	Check with your local building authority for
Allow the following clearances for ease of installation, proper air									Water Valve
circulation, and plumbing and electrical connections: Sides & Top: 3/8 inch / Rear: 1 inch				recommendations on water lines and associated
2 Connect Water Supply				materials prior to installing your new refrigerator.
				Depending on your local/state building codes,			6 ft (1.8 Meters) Braided flexible
				Frigidaire recommends for homes with existing
							stainless steel water line from
				valves its Smart Choice 6 ft. Stainless Steel
							household water supply.
Before Installing The Water Supply Line, You Will Need:				Refrigerator Water Line Kit 5304490728,
			WARNING	and for homes without an existing valve,			(Include enough tubing in loop to allow
• Basic Tools: adjustable wrench, flat-blade screwdriver, and				Frigidaire recommends its Smart Choice 20 ft.
PhillipsTM screwdriver				Copper Refrigerator Water Line Installation Kit			moving refrigerator out for cleaning.)
• Access to a household cold water line with water pressure			To avoid electric shock,	5304490717 (with a with self-tapping saddle		Figure 2
between 30 and 100 psi.				valve). Please refer to www.frigidaire.com for
• A water supply line made of ¼ inch (6 mm) OD, copper			which can cause death	more information.
or braided, flexible stainless steel tubing. To determine
			or severe personal	3
the length of tubing needed, measure the distance from
			injury, disconnect the
the ice maker inlet valve at the back of the refrigerator to			refrigerator from elec-		Level Refrigerator
your cold water pipe. Then add approximately 7 feet, so
the refrigerator can be moved out for cleaning.			trical power before con-
• A shutoff valve to connect the water supply line to your			necting a water supply	Guidelines for final positioning of your refrigerator
			line to the refrigerator.
household water system. DO NOT use a self-piercing type
shutoff valve.				• All four corners of the cabinet must rest firmly on the floor.
• A compression nut and ferrule (sleeve) for connecting a copper water supply line to the				• The sides should tilt ¼ inch (6 mm) from front to
ice maker inlet valve.					back (to ensure that doors close and seal properly).
				• Doors should align with each other and be level.
CAUTION				Most of these conditions can be met by raising or			Door		Door
				lowering the adjustable front rollers.
To Avoid Property Damage:				To level the cabinet using the front rollers:
• Copper or Stainless Steel braided, flexible tubing is recommended for				1 You can raise or lower each door. Use a 3/8 inch socket
the water supply line. Water supply tubing made of ¼ inch (6 mm)					wrench to turn the adjustment screws (1 per side).
plastic is not recommended to be used. Plastic tubing greatly increases					To raise: turn adjustment screw clockwise.
the potential for water leaks, and the manufacturer will not be respon-
					To lower: turn adjustment screw counterclockwise.			Raise
sible for any damage if plastic tubing is used for the supply line.
				2 Ensure both doors are bind-free with their seals
• Do not reuse compression fitting or use thread seal tape.							Anti-tip
					touching the cabinet on all four sides and that cabinet
• DO NOT install water supply tubing in areas where temperatures fall							Leg
					is stable.
below freezing.
				3 After unit is leveled, lower anti-tip leg until it contacts				Lower
• Chemicals from a malfunctioning softener can damage the ice maker.
					the floor.
If the ice maker is connected to soft water, ensure that the softener
is maintained and working properly.

DO NOT REMOVE this label until the refrigerator has been leveled. Please follow all instructions for leveling your refrigerator.

4 Removing & Replacing Freezer Drawer

Removing Freezer Drawer

1.Remove 4 hex head drawer screws.

2.Lift up drawer to remove.

DO NOT

Remove

Other

Screws

Remove

Hex Head

Drawer Screw

Replacing Freezer Drawer

1.Lower drawer back into place.

2.Replace 4 hex head drawer screws and tighten.

DO NOT

Loosen

or

Remove

These 3

Hex

Screws

5 Adjusting Doors (if necessary)

To make final door height adjustments:
1.	Open freezer drawer to make lower hinge visible.
2.	Insert 6 mm Allen wrench into the shaft of
	the lower hinge.
3.	Adjust the height by turning clockwise or
	counterclockwise. Turning clockwise will	Raise
	lower the door. Turning counterclockwise will
	raise the door. Default setting is to the lowest
	height when you receive your appliance.

6 Remove Internal Shipping Materials

Frigidaire uses packing foam and tape to secure the internal parts of your refrigerator for shipping. Once the refrigerator is in position, you can remove this material.

What’s Next?

Congratulations! You are ready to begin enjoying your new Frigidaire refrigerator.

•For important safety instructions and to learn how to operate your refrigerator, please read the entire Use & Care Guide.

•You may want to start with the “Normal Operating Sights & Sounds” section of the Guide to learn what to expect during typical operation.

•Please register your product. You can register online at www.frigidaire.com or you can simply send in the Registration Card.

7  Installation Check List

Doors

□Handles are secure and tight

□Door seals completely to cabinet on all sides

□Fresh food doors are level

Leveling

□Refrigerator is level, side to side and tilted ¼ inch (6 mm) front to back

□Toe grille is properly attached to refrigerator

□Cabinet is sitting solid on all corners

Electrical Power

□House power turned on

□Refrigerator plugged in

Ice Maker

□House water supply connected to refrigerator

□No water leaks present at all connections

□Ice Maker is turned ON.

Final Checks

□Shipping material removed

□Fresh Food and Freezer temperatures set

If you are not satisfied with the installation of your refrigerator, please contact the store where you purchased it or call 1-800-944-9044 for assistance. P/N: A05972302

Para conectar la tubería de suministro de agua a la válvula de entrada del productor de hielo

1. Desconecte el refrigerador de la alimentación eléctrica.

2. Coloque el extremo de la tubería de suministro de agua en el fregadero o en un balde. Coloque el suministro de agua en ENCENDIDO y purgue la tubería de suministro hasta que el agua salga clara. Coloque el suministro de agua en APAGADO en la válvula de cierre.

3. Quite la tapa de plástico de la entrada de la válvula de agua y descarte la tapa.

4. Si usa tuberías de cobre: deslice la tuerca de compresión de latón y luego la férula (manguito) en la tubería de suministro de agua. Empuje la tubería de suministro de agua hacia dentro de la entrada de la válvula de agua lo más posible (¼ de pulgada). Deslice la férula (manguito) en la entrada de la válvula y apriete manualmente la tuerca en la válvula. Apriete otra media vuelta con una llave; NO apriete en exceso. Vea la Figura 1.

Si utiliza trenzado, tubo flexible de acero inoxidable - La tuerca ya está montado en la tubería. Deslice la tuerca de compresión hacia dentro de la entrada de la válvula y apriete manualmente la tuerca sobre la válvula. Apriete otra media vuelta con una llave; NO apriete en exceso. Vea la Figura 2.

5. Con una abrazadera de acero y tornillo, fije la tubería de suministro de agua (únicamente tubería de cobre) al panel posterior del refrigerador como se indica.

6. Enrosque el exceso de tubería de suministro de agua (tubería de cobre únicamente), aproximadamente 2½ vueltas, detrás del refrigerador como se indica y disponga la parte enroscada de tal manera que no vibre ni roce contra ninguna otra superficie.

7. Coloque el suministro de agua en ENCENDIDO en la válvula de cierre y apriete cualquier conexión que tenga pérdidas.

8. Vuelva a enchufar el refrigerador al suministro de energía eléctrica.

9. Para encender el productor de hielo, baje el brazo de señal metálico (productor de hielo del congelador) o coloque

el interruptor de alimentación de encendido/apagado del productor de hielo en la posición de “Encendido” (productor de hielo de alimentos frescos).

NOTA

Consulte a su autoridad local de construcción para obtener recomendaciones sobre tuberías de agua y materiales asociados antes de instalar su nuevo

refrigerador. Según lo que dispongan los códigos de construcción locales/estatales, Frigidaire recomienda para las casas con válvulas existentes su kit de tuberías de agua Smart Choice inoxidable conducto de agua para refrigerador de acero de 6 pies 5304490728 y para casas sin una válvula existente, Frigidaire recomienda su kit Smart Choice 20 pies equipo de instalación de cable de cobre de agua para refrigerador 5304490717 (con una válvula de asiento autorroscante). Visite www. frigidaire.com para obtener más información.

Instrucciones de instalación* para refrigerador o congelador con parte inferior con		NO QUITE esta etiqueta hasta que se haya nivelado el refrigerador.
® puerta francesa	*Consulte su Guía de uso y cuidado para obtener más detalles.	Siga las instrucciones para nivelar su refrigerador.

ADVERTENCIA

Para evitar descargas eléctricas, que pueden provocar la muerte o lesiones personales severas, no conecte su refrigerador a un generador eléctrico hasta que haya completado el paso 2 de estas instrucciones.

NOTA

Si necesita quitar las puertas para ingresar su refrigerador a su cada, consulte la sección “Quitar las puertas” en la Guía de uso y cuidado. Estas instrucciones de instalación se proporcionan sólo como una posible opción para el cliente. Frigidaire recomienda que utilice un profesional de contratación de cocinas o servicios para instalar su refrigerador.

			IMPORTANTE		PRECAUCIÓN
					• Si mueve el refrigerador de un lado a otro
	Si está instalando su refrigerador sin conectarlo a
					puede dañar el revestimiento del piso.
	un suministro de agua, asegúrese de que el inter-
					• No bloquee la rejilla inferior en la parte
	ruptor de alimentación del productor de hielo esté
					frontal inferior del refrigerador. Es fun-
	en la posición de “Apagado” (consulte la Guía de
					damental la circulación de aire suficiente
	uso y cuidado para obtener más detalles).
					para el funcionamiento correcto.
1Preparación para la instalación
Asegúrese de coordinar la preparación del lugar y la instalación						NOTA
con su contratista de la cocina.
Incluya estas pautas mínimas en la preparación de su lugar:						Llame al 1-800-944-9044 si necesita
• Seleccione un lugar que esté cerca de un tomacorrientes						ayuda con esta instalación.
	eléctrico con conexión a tierra.
•	No use un prolongador o un					ADVERTENCIA
	enchufe adaptador.
•	Evite la luz solar directa y la proximidad					Las temperaturas ambientes
	cercana a una cocina, lavavajillas u otras
	fuentes de calor.					inferiores a 55 °F (13 °C) o
• El piso debe estar nivelado y poder						superiores a 110 °F (43 °C)
	soportar un refrigerador					afectarán la capacidad de
	completamente cargado.					enfriamiento del compresor de
• El dispensador de hielo del refrigerador requiere acceso al						su refrigerador.
	suministro de agua.
•	Planifique un acceso fácil para las encimeras al retirar los alimentos.
•	Para un acceso completo a los cajones y canastos del congelador, las puertas deben poder
	abrirse completamente.
•	Cargue el refrigerador del costado del gabinete únicamente.
•	No ejecute las abrazaderas de retención sobre las manijas ni las abrazaderas apretadas en exceso.
•	Nunca utilice las manijas del refrigerador para mover el refrigerador.
Debe dejar los siguientes espacios para facilitar la instalación, circulación correcta del aire, conexiones
eléctricas y tuberías de agua. Costados y parte superior: 3/8 pulgadas/Parte posterior: 1 pulgada
2Conexión del suministro de agua
Antes de instalar la tubería de suministro de agua, necesitará:						ADVERTENCIA
• Herramientas básicas: llave inglesa, destornillador de cabeza
	plana y destornillador PhillipsTM
•	Acceso a un suministro doméstico de agua fría con una presión					Para evitar descargas eléc-
•	de agua entre 30 y 100 psi.					tricas, que pueden provocar
	Una tubería de suministro de agua compuesta por tubería de ¼					la muerte o lesiones perso-
	de pulgada de diámetro exterior, de cobre o flexible trenzadas					nales severas, desconecte el
	acero inoxidable. Para determinar la longitud de la tubería					refrigerador del suministro
	necesaria, mida la distancia entre la válvula de entrada del					eléctrico antes de conectar
	productor de hielo en la parte posterior del refrigerador y su					una tubería de suministro
	cañería de agua fría. Luego, agregue aproximadamente 7 pies,					de agua al refrigerador.
	para que pueda mover el refrigerador para la limpieza.
•	Una válvula de cierre para conectar la tubería de suministro de agua al sistema de suministro
•	doméstico de agua. NO use una válvula de cierre del tipo autoperforante.
	Una tuerca de compresión y férula (manguito) para conectar una tubería de cobre para suministro de
	agua a la válvula de entrada del productor de hielo.

PRECAUCIÓN

Para evitar daños materiales:

• Se recomienda el uso de tuberías de cobre o flexible trenzadas acero inoxidable para la tubería de suministro de agua. No se recomienda el uso de tubería de suministro de agua de plástico de ¼ de pulgada. El uso de tubería de plástico puede aumentar en gran medida las posibilidades de pérdidas de agua, y el fabricante no asume la responsabilidad por daños ocurridos si se usa una tubería de plástico como tubería de suministro.

• No vuelva a utilizar los accesorios de compresión ni utilice cinta para sellar roscas.

• NO instale la tubería de suministro de agua en áreas donde las temperaturas estarán por debajo del congelamiento.

• El mal funcionamiento de un tratamiento de agua puede producir componentes químicos que pueden dañar el productor de hielo. Si el productor de hielo está conectado a agua blanda, verifique que el tratamiento de agua tenga un mantenimiento y funcionamiento correctos.

Tubería de agua de plástico hacia el tubo de llenado

de la máquina de hacer hielo

Abrazadera de acero

Tuerca de compresión de latón

Guarnicion

(manguito)

Tubería de agua de cobre

Soporte de la válvula de agua

Admisión de la válvula

Válvula de agua

Tubería de agua de cobre desde el suministro de agua del hogar

(Deje sufiente tubería enrollada que permita mover hacia afuera el refrigrador para hacer la limpieza)

Figura 1

Tubería de agua de plástico hacia el productor de

hielo tubo de llenado

Abrazadera de acero

Trenzado de acero inoxidable flexible línea de agua

Soporte de la válvula de agua

Entrada de válvula

Válvula de agua

6 pie flexible trenzado de acero inoxidable de la tubería de agua de suministro doméstico de agua

(Incluya suficiente tubería en bucle para permitir desplazar el refrigerador hacia fuera para su limpieza.)

3 Nivelar el refrigerador	Figura 2

Pautas para el posicionamiento final de su refrigerador
• Las cuatro esquinas del gabinete deben estar firmemente apoyadas
en el piso.
• Los costados deben inclinarse ¼ de pulgada del frente hacia atrás
(para garantizar que las puertas queden cerradas herméticamente).
• Las puertas deben estar alineadas entre sí y estar niveladas.
Es posible cumplir la mayoría de esas condiciones elevando	Puerta	Puerta
o bajando los rodillos ajustables frontales.
Para nivelar el gabinete mediante los rodillos frontales:
1. Puede levantar o bajar cada puerta. Utilice una llave de cubo de
3/8 pulgadas para girar los tornillos ajustables (1 por lado).
Para levantar: gire el tornillo ajustable hacia la derecha.		Levantar
Para bajar: gire el tornillo ajustable hacia la izquierda.
2. Verifique que ambas puertas se muevan libremente, que los	Soporte sin
sellos toquen el gabinete en los cuatro costados y que el gabinete
	punta
esté estable.		Bajar
3. Después de que se nivele la unidad, baje el soporte sin punta
hasta que haga contacto con el piso.

4 Extracción y sustitución de cajón congelador

Cómo sacar el cajón del congelador	Cómo volver a colocar el cajón del congelador
1. Quite los cuatro tornillos de cabeza hexagonal	1. Baje el cajón y vuelva a colocarlo en su sitio.
del cajón.	2. Coloque los cuatro tornillos de cabeza
2. Levante el cajón para sacarlo.	hexagonal del cajón y apriételos.
No retire los
demás tornillos	NO afloje
	ni retire
	estos
	tres
	tornillos
	hexagonales

Quite el tornillo de cabeza hexagonal

del cajón

5 Ajustar las puertas (si fuera necesaria)

Para realizar ajustes finales de la altura de la puerta:

1.	Abra el cajón del congelador para que quede visible la
	bisagra inferior.
2.	Inserte una llave Allen de 6 mm en el eje de la
	bisagra inferior.
3.	Ajuste la altura girando en el sentido de las aguajas del reloj	Subir
	o en el sentido contrario. Al girar en el sentido de las agujas la
	puerta baja. Al girar en el sentido contrariola puerta sube. El
	ajuste por defecto al recibir el aparato es en la altura mínima.

6 Extracción de los materiales de embalaje internos

Frigidaire utiliza cinta y espuma de embalaje para asegurar las piezas internas de su refrigerador para el envío. Una vez que el refrigerador se encuentre en su posición, puede retirar este material.

¿Qué sigue?

¡Felicitaciones! Usted está listo para comenzar a disfrutar de su nuevo refrigerador Frigidaire.

•Para obtener instrucciones de seguridad importante y aprender a hacer funcionar su refrigerador, lea toda la Guía de uso y cuidado.

•Es posible que quiera comenzar con la sección “Indicaciones sonoras y visuales de funcionamiento normal” de la Guía para saber qué esperar durante el funcionamiento típico.

•Registre su producto. Puede registrarse en línea en www.frigidaire.com o simplemente puede enviar la Tarjeta de registro.

7  Lista de verificación para la instalación

Puertas

□Las manijas están bien colocadas y firmes

□La puerta sella el gabinete por todos los costados

□Las puertas de los alimentos frescos están niveladas

Nivelado

□El refrigerador está nivelado de un lado a otro e inclinado ¼ del frente hacia atrás

□La rejilla inferior está correctamente colocada en el refrigerador

□El gabinete está sólidamente asentado en todas las esquinas

Alimentación eléctrica

□La alimentación eléctrica doméstica está encendida

□El refrigerador está enchufado

Productor de hielo

□El suministro doméstico de agua está conectado al refrigerador

□Sin pérdidas de agua presentes en todas las conexiones

□El productor de hielo está encendido

Verificaciones finales

□Se ha quitado el material de embalaje

□Se configuraron las temperaturas de alimentos frescos y del congelador

Si no está conforme con la instalación de su refrigerador, comuníquese con la tienda en donde lo compró o llame al 1-800-944-9044 para obtener ayuda. P/N: A05972302
