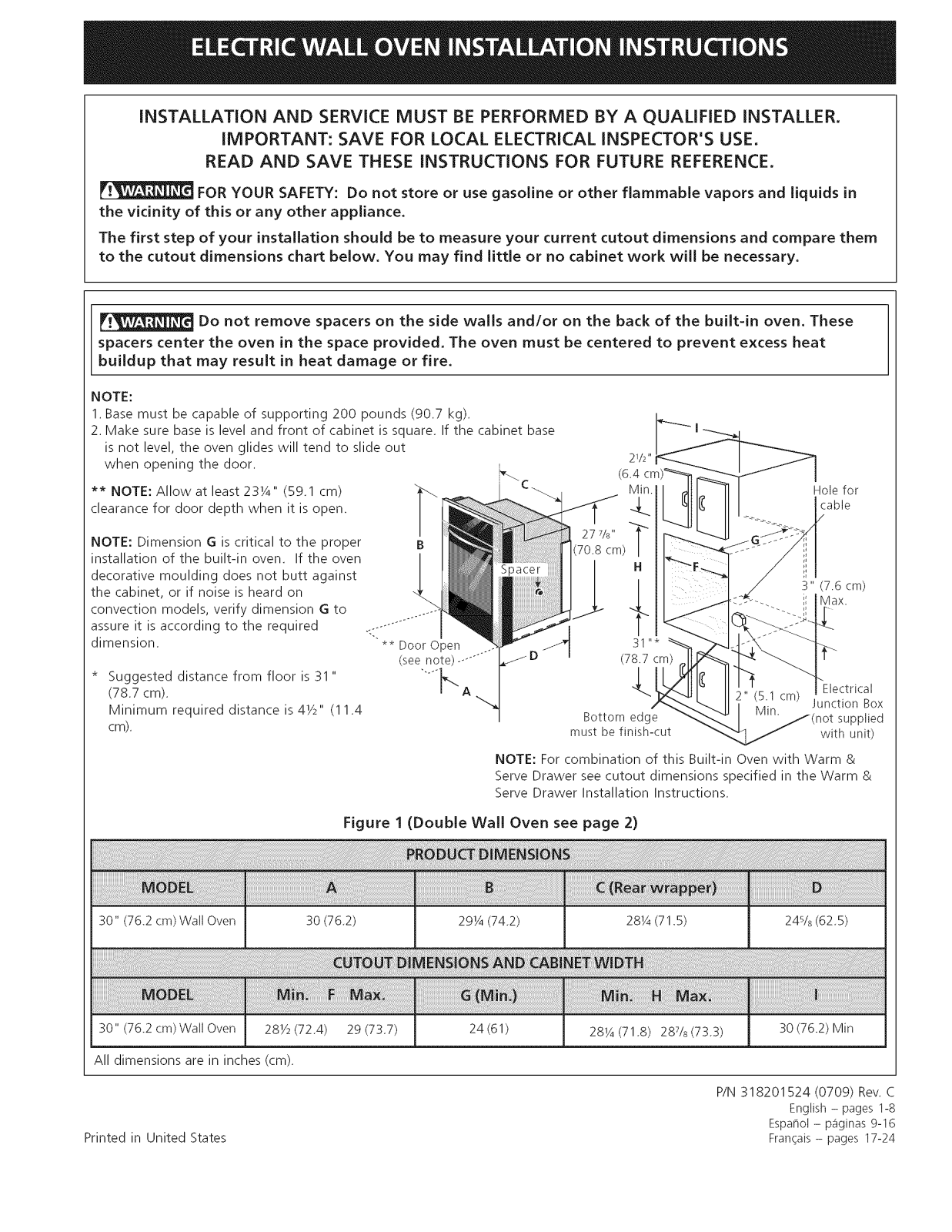

Frigidaire E30EW75GPS1, E30EW75GPS2, E30EW75GPS3, E30EW75GPS4, E30EW75GSS1 Installation Guide

iNSTALLATiON AND SERVICE MUST BE PERFORMED BY A QUALiFiED iNSTALLER.

iMPORTANT: SAVE FOR LOCAL ELECTRICAL iNSPECTOR'S USE.

READ AND SAVE THESE iNSTRUCTiONS FOR FUTURE REFERENCE.

FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in

the vicinity of this or any other appliance.
The first step of your installation should be to measure your current cutout dimensions and compare them

to the cutout dimensions chart below. You may find little or no cabinet work will be necessary.

Do not remove spacers on the side walls and/or on the back of the built-in oven. These

spacers center the oven in the space provided. The oven must be centered to prevent excess heat
buildup that may result in heat damage or fire.

NOTE:

1. Base must be capable of supporting 200 pounds (90.7 kg).

2. Make sure base is level and front of cabinet is square. If the cabinet base
is not level, the oven glides will tend to slide out
when opening the door. i

** NOTE: Allow at least 23¼" (59.1 cm)

clearance for door depth when it is open.

NOTE: Dimension G is critical to the proper
installation of the built-in oven. If the oven

decorative moulding does not butt against

the cabinet, or if noise is heard on
convection models, verify dimension G to

assure it is according to the required

dimension.

* Suggested distance from floor is 31 "

(78.7 cm).

Minimum required distance is 4Y2" (11.4

cm),

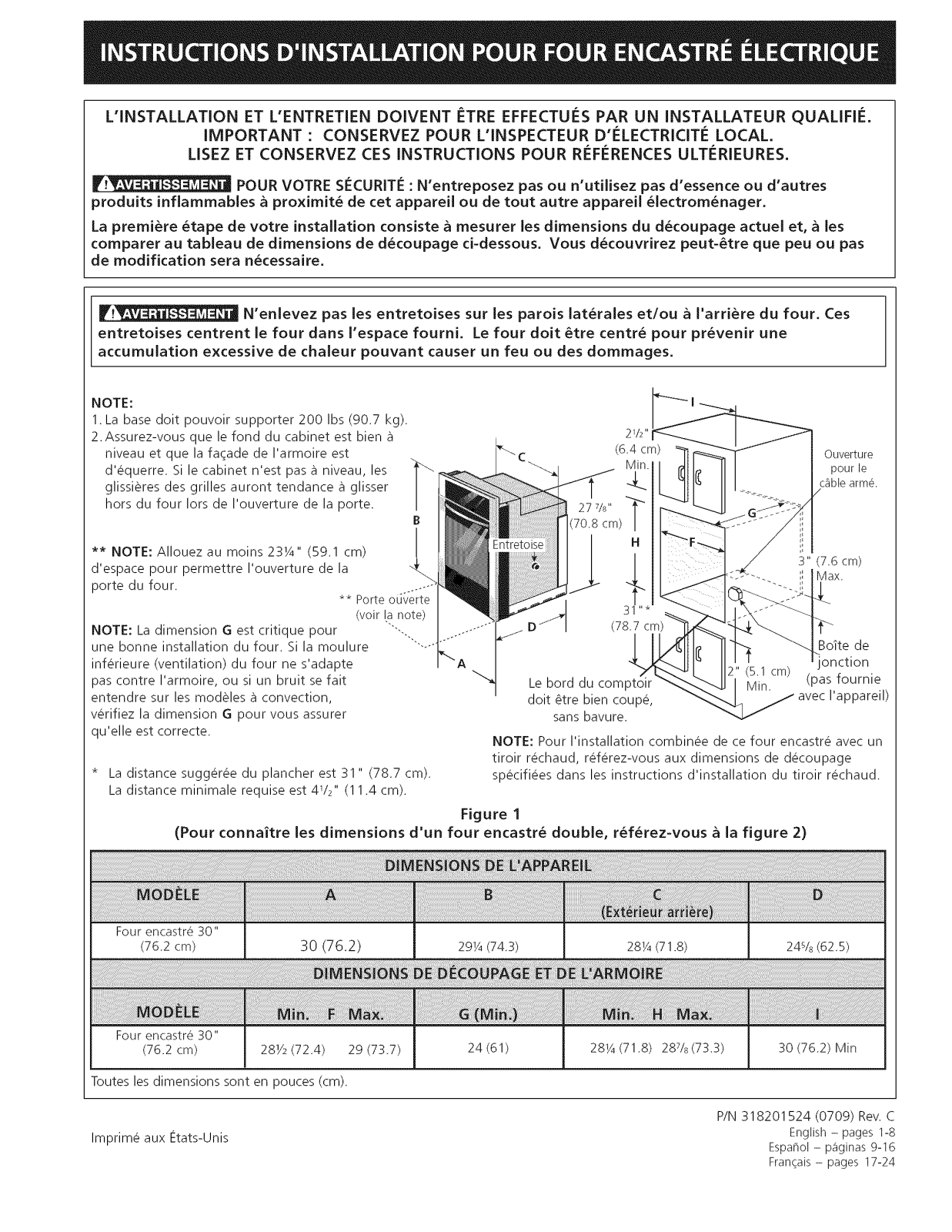

Figure 1 (Double Wall Oven see page 2)

30" (76.2 cm)Wall Oven 30 (76,2)

30" (76.2 cm) Wall Oven 281/2 (72,4) 29 (73,7)

All dimensions are in inches (cm).

Printed in United States

NOTE: For combination of this Built-in Oven with Warm &

Serve Drawer see cutout dimensions specified in the Warm &
Serve Drawer Installation Instructions.

29¼ (74,2) 281A(71.5) 24s/8 (62,5)

24 (61) 281A (71,8) 287/8 (73,3) 30 (76.2) Min

P/N 318201524 (0709) Rev. C

EngNsh- pages 1-8

Espaflol - paginas 9-16
Fran_ais - pages 17-24

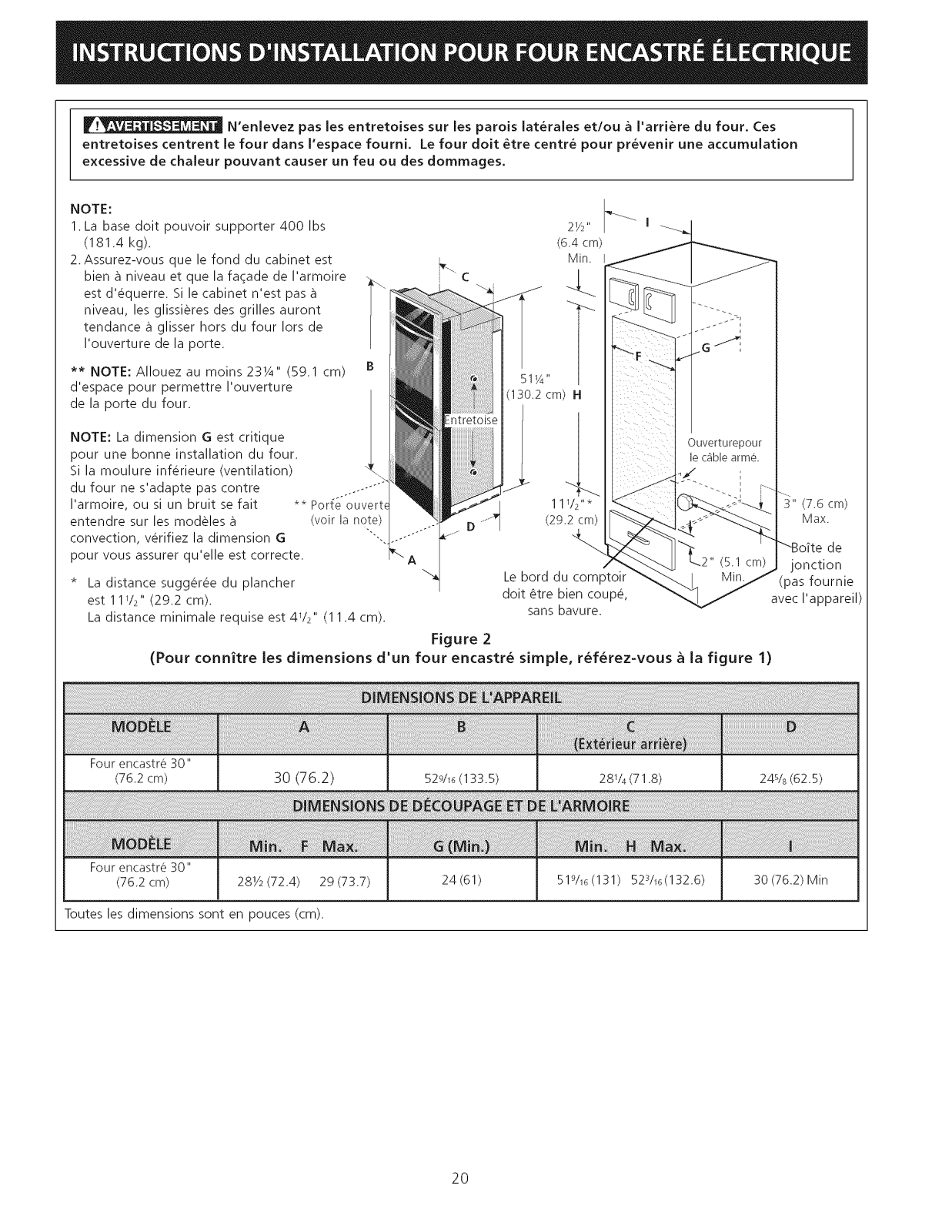

Donotremove spacers on the side walls and/or on the back of the built-in oven. These spacers

center the oven in the space provided. The oven must be centered to prevent excess heat buildup that may

result in heat damage or fire.

NOTE:

• Base must be capable of supporting 400 pounds (181.4 kg).

2. Make sure base is level and front of cabinet is square. If the
cabinet base is not level, the oven glides will tend to slide out

when opening the door.

21/2" I

Min.

** NOTE: Allow at least 23¼" (59,1 cm)
clearance for door depth when it is open.

(6.4 cm) _ _

I

NOTE: Dimension G is critical to the
proper installation of the built-in oven. If

the oven decorative moulding does not
butt against the cabinet, or if noise is
heard on convection models, verify
dimension G to assure it is according to
the required dimension.

r

cm,.

* Suggested distance from floor is 11Y2"

(29.2 cm).

Minimum required distance is 41/2"

(11.4 cm).

** Dooi Open _" 11_/*'" "_'3" (7.6

Electrical

Bottom edge with unit)

must be finish-cut

(not supplied

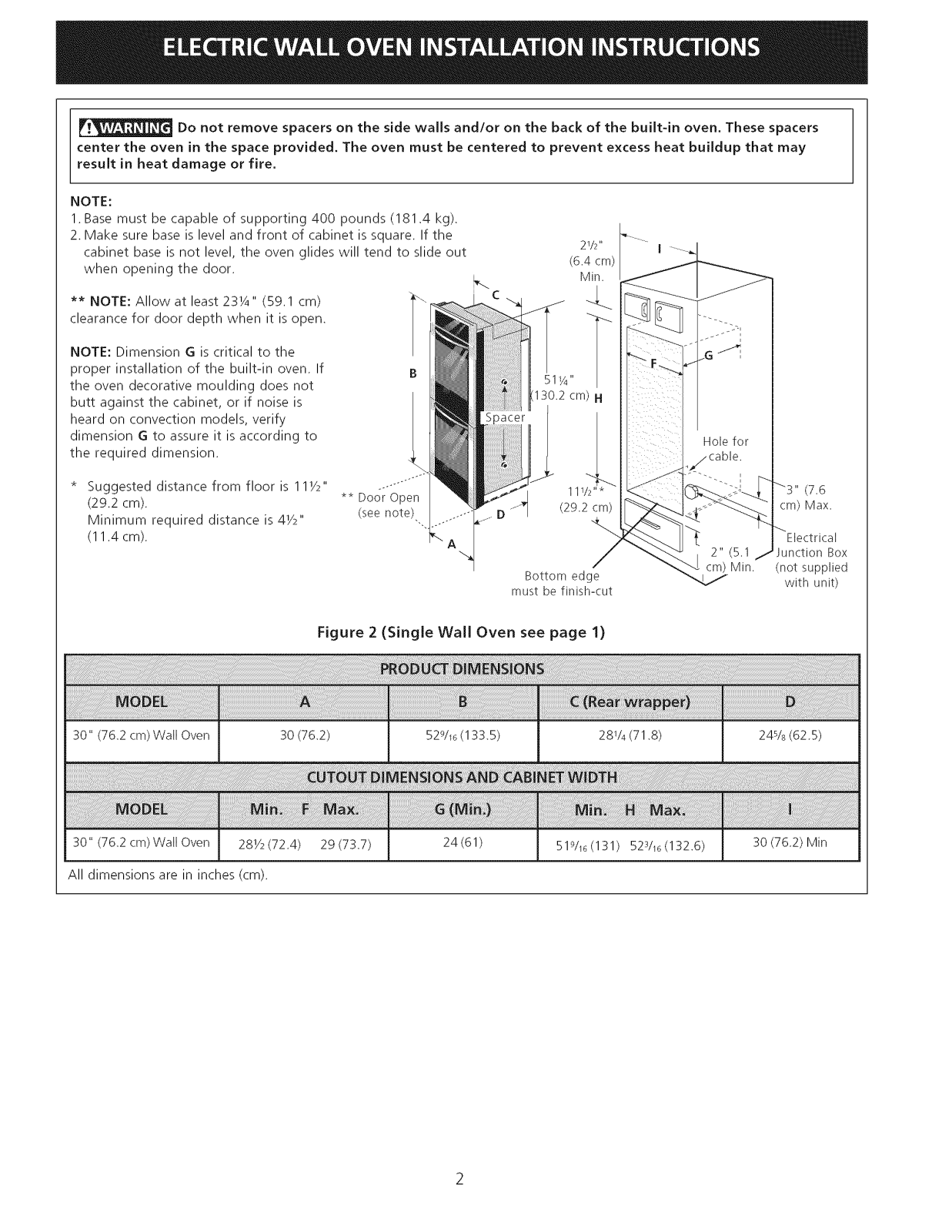

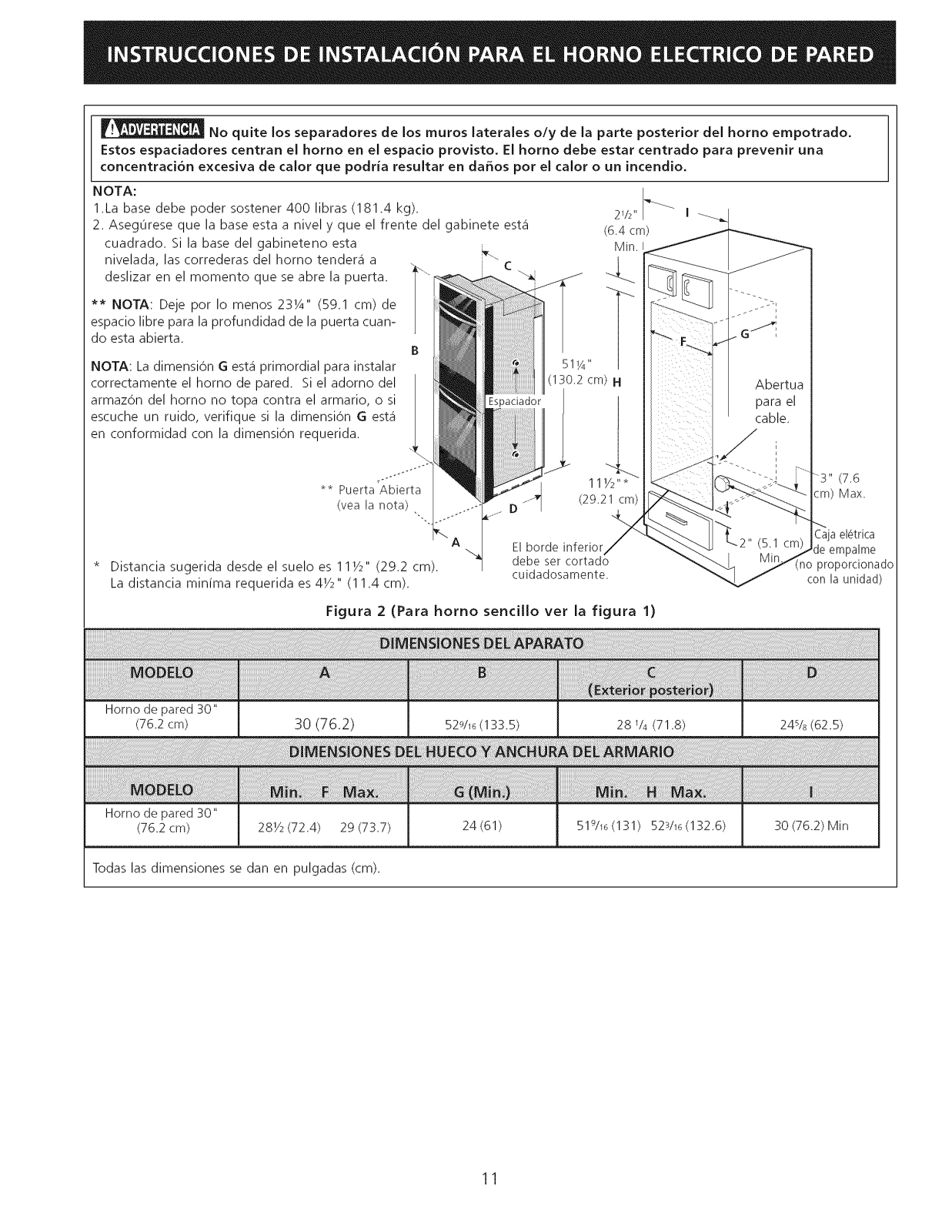

Figure 2 (Single Wall Oven see page 1)

30" (76.2 cm) Wall Oven 30 (76.2) 529//6 (133.5) 281/4 (71.8) 245/8 (62.5)

30" (76.2 cm) Wall Oven 28Y2 (72.4) 29(73.7) 24(61) 519/1G(131) 523/16(132.6) 30 (76.2) Min

All dimensions are in inches (cm).

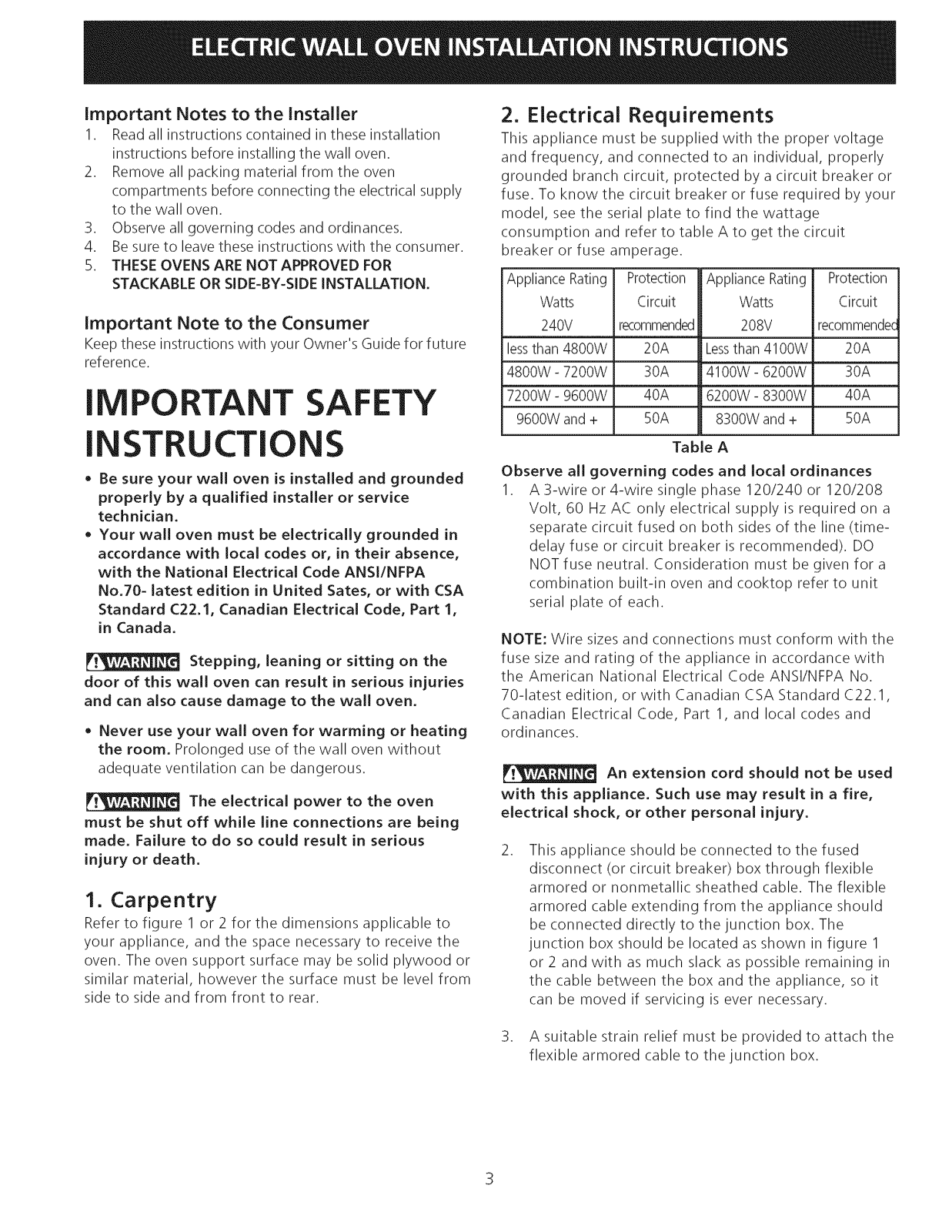

Important Notes to the InstalJer
I. Readall instructions contained in these installation

instructions before installing the wall oven.

2. Remove all packing material from the oven

compartments before connecting the electrical supply
to the wall oven.

3. Observe all governing codes and ordinances.

4. Be sure to leave these instructions with the consumer.

5. THESEOVENS ARE NOT APPROVED FOR
STACKABLE OR SIDE-BY-SIDE INSTALLATION.

Important Note to the Consumer

Keep these instructions with your Owner's Guide for future
reference.

IMPORTANT SAFETY

2. Electrical Requirements

This appliance must be supplied with the proper voltage
and frequency, and connected to an individual, properly

grounded branch circuit, protected by a circuit breaker or
fuse. To know the circuit breaker or fuse required by your

model, see the serial plate to find the wattage

consumption and refer to table A to get the circuit

breaker or fuse amperage.

ApplianceRating Protection Appliance Rating Protection

Watts Circuit Watts Circuit

240V recommended 208V recommendec
lessthan 4800W 20A Lessthan 4100W 20A
4800W - 7200W 30A 4100W - 6200W 30A

7200W - 9600W 40A 6200W - 8300W 40A

9600Wand + 50A 8300W and+ 50A

INSTRUCTIONS

• Be sure your wall oven is installed and grounded
properly by a qualified installer or service

technician.

• Your wall oven must be electrically grounded in
accordance with local codes or, in their absence,

with the National Electrical Code ANSI/NFPA
No.70- latest edition in United Sates, or with CSA

Standard C22ol, Canadian Electrical Code, Part 1,
in Canada.

Stepping, leaning or sitting on the

door of this wall oven can result in serious injuries
and can also cause damage to the wall oven.

• Never use your wall oven for warming or heating
the room. Prolonged use of the wall oven without
adequate ventilation can be dangerous.

The electrical power to the oven

must be shut off while line connections are being
made. Failure to do so could result in serious

injury or death.

1. Carpentry

Refer to figure 1 or 2 for the dimensions applicable to
your appliance, and the space necessary to receive the
oven. The oven support surface may be solid plywood or

similar material, however the surface must be level from
side to side and from front to rear.

Table A

Observe all governing codes and local ordinances

I. A 3-wire or 4-wire single phase 120/240 or 120/208

Volt, 60 Hz AC only electrical supply is required on a
separate circuit fused on both sides of the line (time-
delay fuse or circuit breaker is recommended). DO

NOT fuse neutral. Consideration must be given for a
combination built-in oven and cooktop refer to unit
serial plate of each.

NOTE: Wire sizesand connections must conform with the
fuse size and rating of the appliance in accordance with

the American National Electrical Code ANSI/NFPA No.
70-latest edition, or with Canadian CSA Standard C22.1,

Canadian Electrical Code, Part I, and local codes and
ordinances.

An extension cord should not be used

with this appliance. Such use may result in a fire,
electrical shock, or other personal injury.

This appliance should be connected to the fused
disconnect (or circuit breaker) box through flexible

armored or nonmetallic sheathed cable. The flexible
armored cable extending from the appliance should

be connected directly to the junction box. The
junction box should be located asshown in figure 1
or 2 and with as much slack as possible remaining in
the cable between the box and the appliance, so it
can be moved if servicing is ever necessary.

3. A suitable strain relief must be provided to attach the
flexible armored cable to the junction box.

Electrical Shock Hazard

• Electrical ground is required on this appliance.

• Do not connect to the electrical supply until
appliance is permanently grounded.

• Disconnect power to the junction box before
making the electrical connection.

• This appliance must be connected to a
grounded, metallic, permanent wiring system,
or a grounding connector should be connected
to the grounding terminal or wire lead on the
appliance.

• Do not use a gas supply line for grounding the
appliance.

Failure to do any of the above could result in a

fire, personal injury or electrical shock.

During cold temperature weather to

prevent damage to the oven control, wait at least three
(3) hours after receiving this built-in oven before

switching the power. This will prevent possible damage
to the built-in oven control at power on.

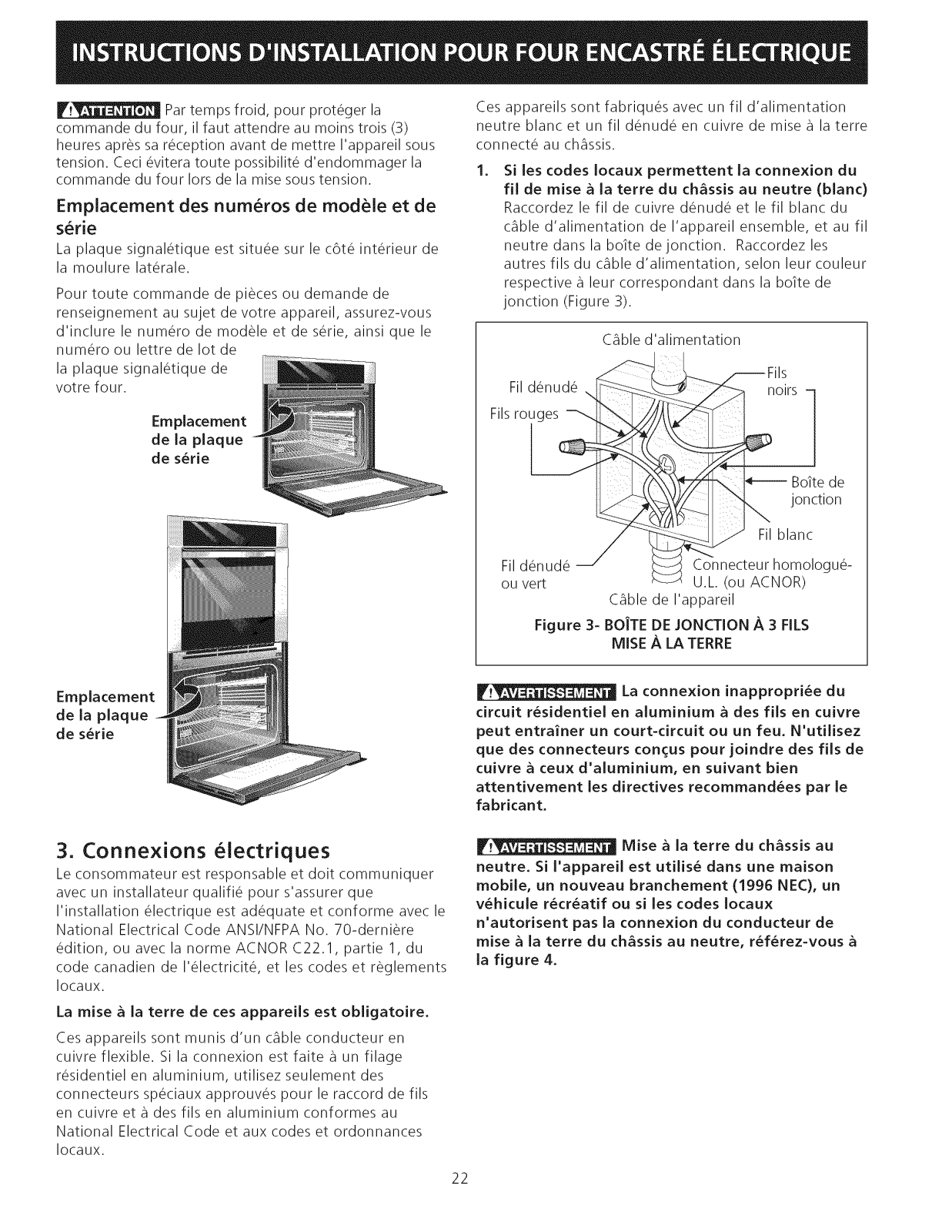

Model and Serial Number Location

The serial plate is located inside the oven on the side
trim.

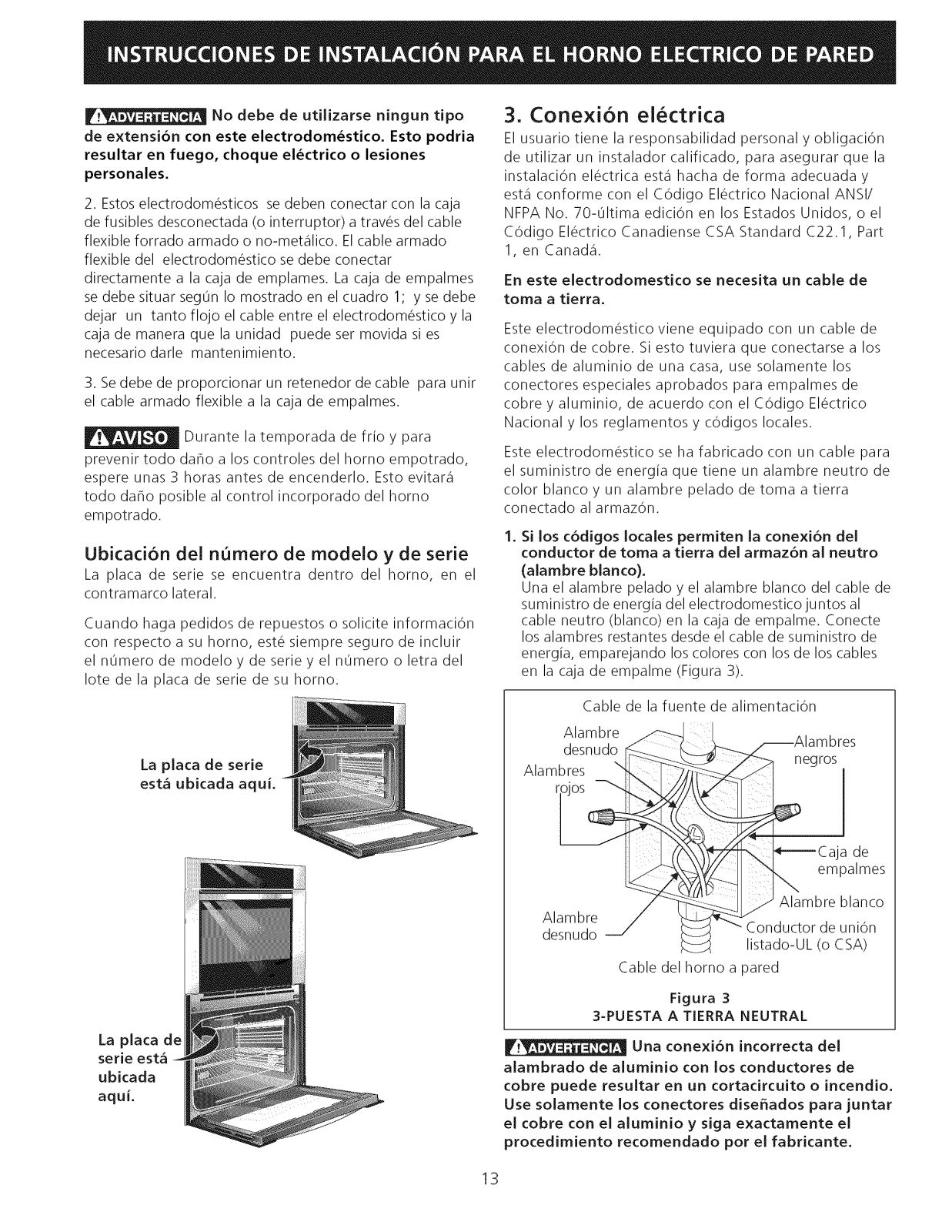

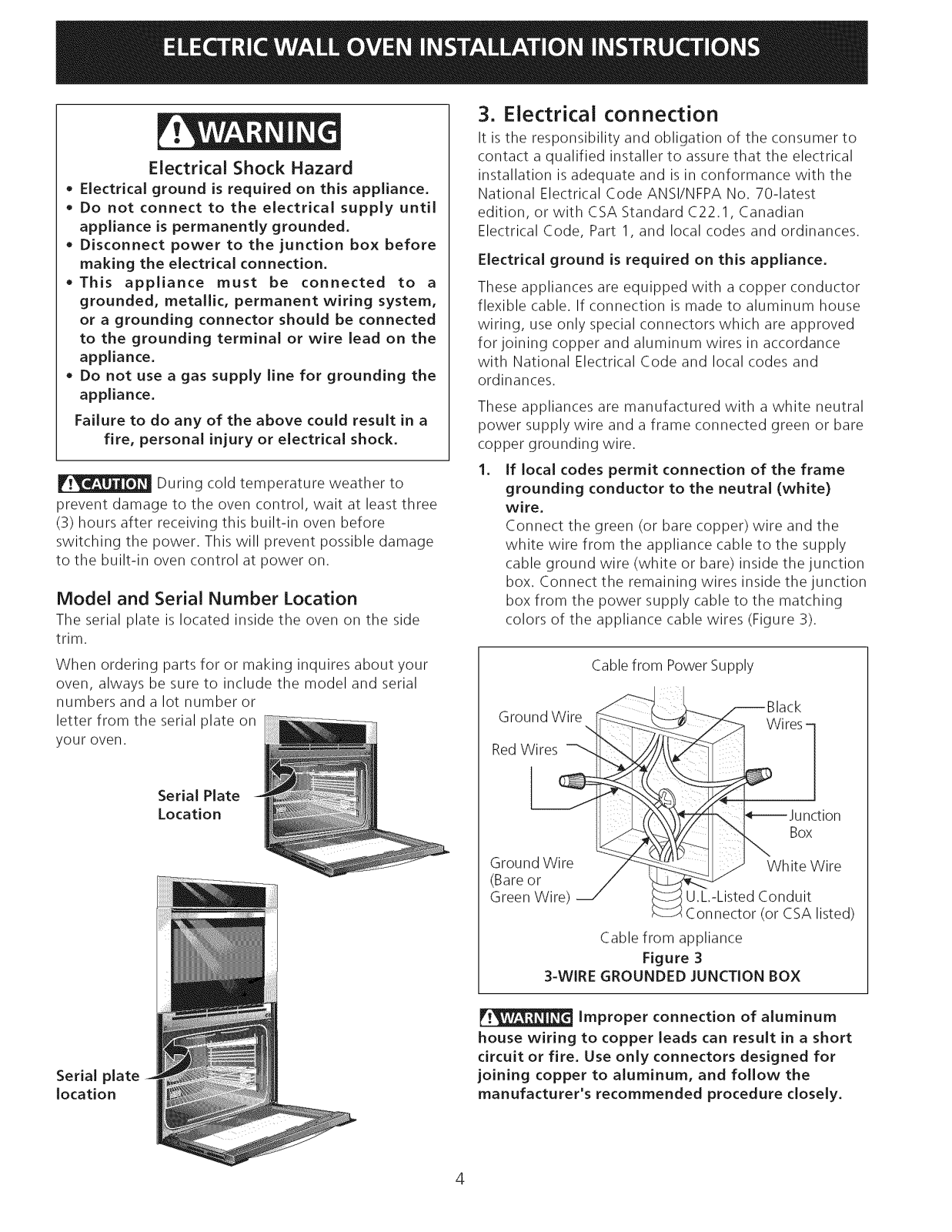

3. Electrical connection

It is the responsibility and obligation of the consumer to

contact a qualified installer to assure that the electrical

installation is adequate and is in conformance with the
National Electrical Code ANSl/NFPA No. 70-latest

edition, or with CSA Standard C22.1, Canadian

Electrical Code, Part I, and local codes and ordinances.
Electrical ground is required on this appliance.

These appliances are equipped with a copper conductor
flexible cable. If connection is made to aluminum house

wiring, use only special connectors which are approved
for joining copper and aluminum wires in accordance

with National Electrical Code and local codes and
ordinances.

These appliances are manufactured with a white neutral

power supply wire and a frame connected green or bare

copper grounding wire.

1. If local codes permit connection of the frame
grounding conductor to the neutral (white)

wire.
Connect the green (or bare copper) wire and the
white wire from the appliance cable to the supply

cable ground wire (white or bare) inside the junction

box. Connect the remaining wires inside the junction
box from the power supply cable to the matching

colors of the appliance cable wires (Figure 3).

When ordering parts for or making inquires about your
oven, always be sure to include the model and serial

numbers and a lot number or
letter from the serial plate on

your oveR.

Serial Plate

Location

Serial plate
location

Cablefrom Power Supply

Ground Wire

RedWires

Wires

]

Box

Ground Wire
(Bare or

Green Wire)

Cable from appliance

3-WIRE GROUNDED JUNCTION BOX

Improper connection of aluminum

house wiring to copper leads can result in a short
circuit or fire. Use only connectors designed for
joining copper to aluminum, and follow the
manufacturer's recommended procedure closely.

U.L-Listed Conduit

Connector (or CSA listed)

Figure 3

Wh ite Wire

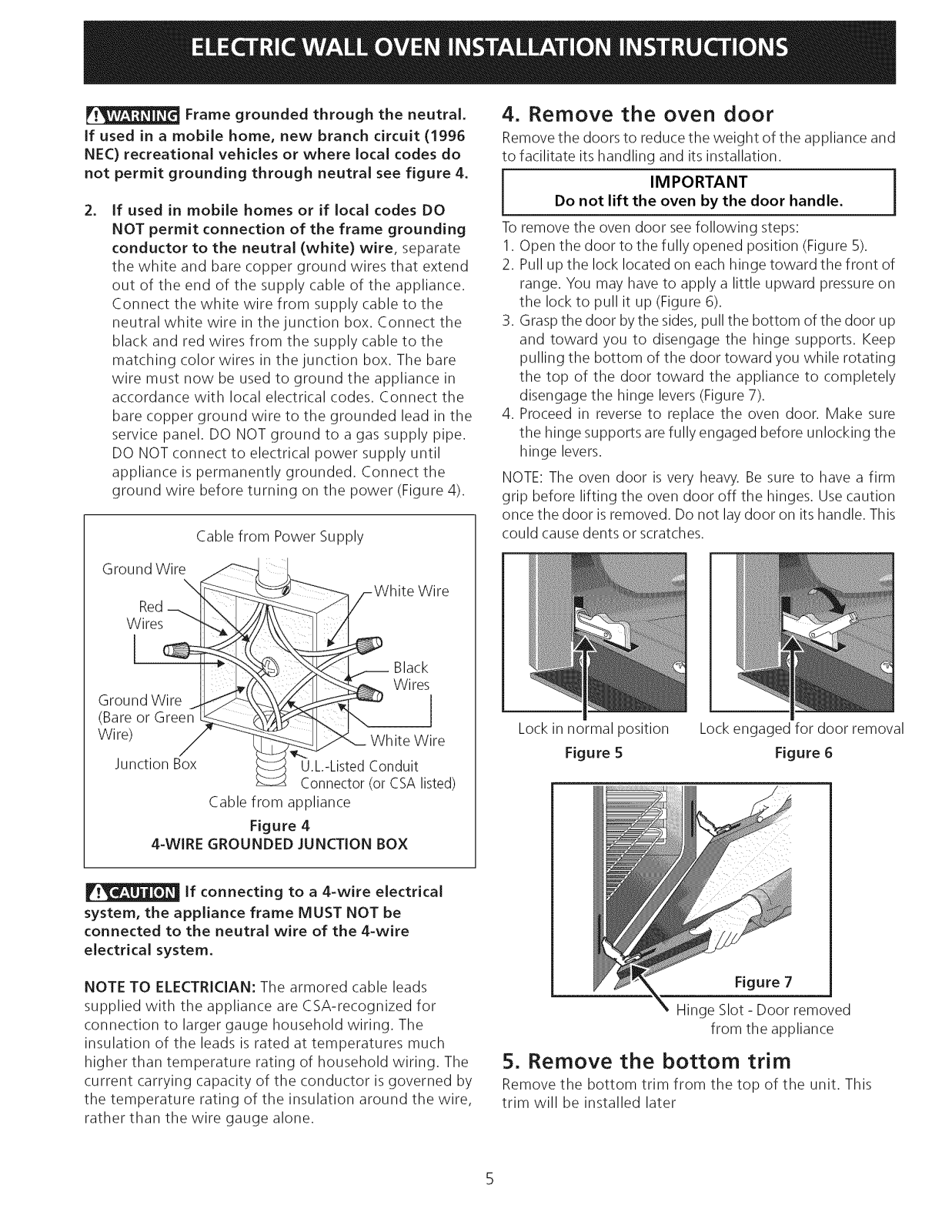

Framegroundedthroughtheneutral.

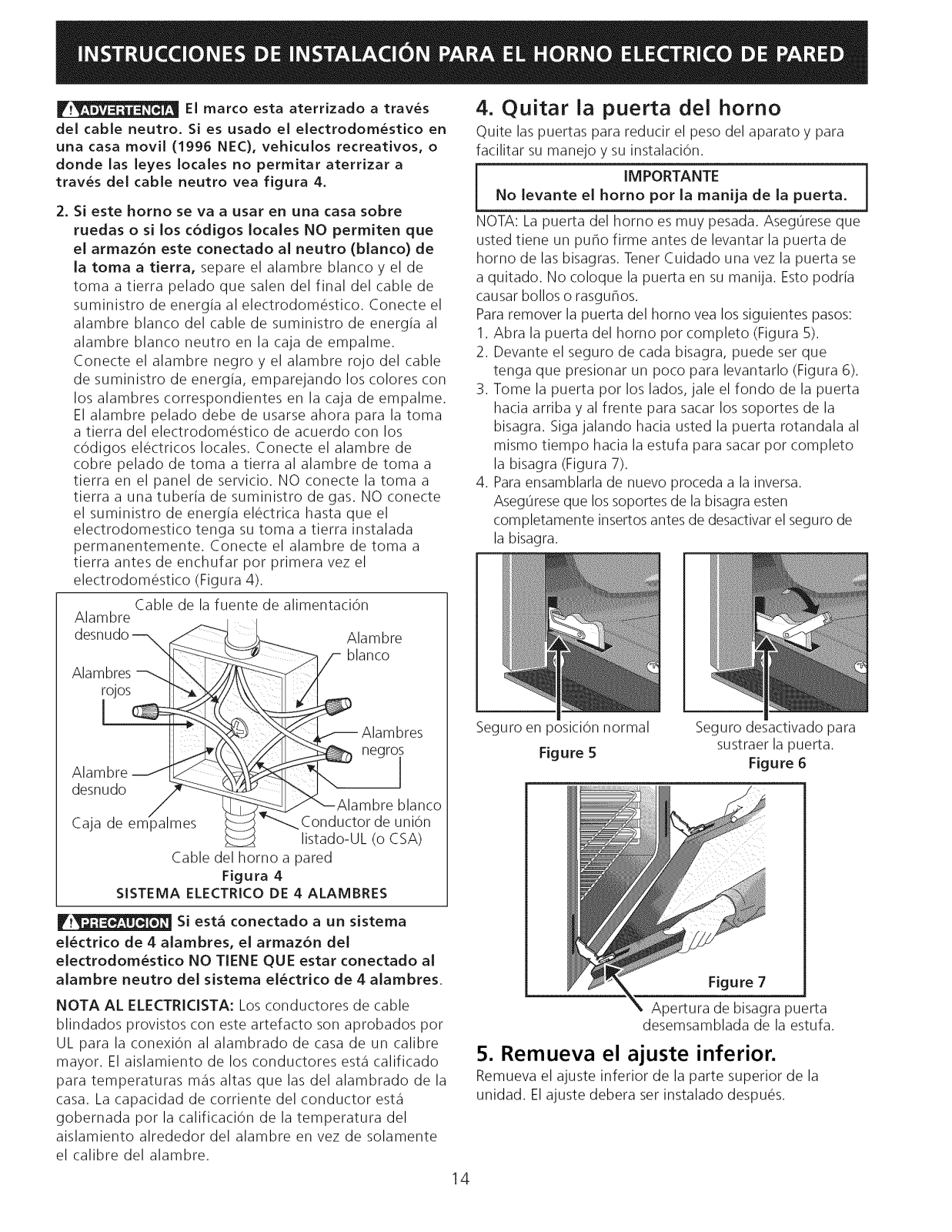

if used in a mobile home, new branch circuit (1996
NEC) recreational vehicles or where local codes do

not permit grounding through neutral see figure 4.

2_ If used in mobile homes or if local codes DO

NOT permit connection of the frame grounding
conductor to the neutral (white) wire, separate
the white and bare copper ground wires that extend
out of the end of the supply cable of the appliance.
Connect the white wire from supply cable to the
neutral white wire in the junction box. Connect the
black and red wires from the supply cable to the
matching color wires in the junction box. The bare
wire must now be used to ground the appliance in

accordance with local electrical codes. Connect the
bare copper ground wire to the grounded lead in the

service panel. DO NOT ground to a gas supply pipe.
DO NOT connect to electrical power supply until
appliance is permanently grounded. Connect the
ground wire before turning on the power (Figure 4).

Cable from Power Supply

4. Remove the oven door

Remove the doors to reduce the weight of the appliance and
to facilitate its handling and its installation.

Do not lift the oven by the door handle.

Toremove the oven door seefollowing steps:

I. Open the door to the fully opened position (Figure 5).

2. Pull upthe lock located on each hinge toward the front of
range. You may have to apply a little upward pressure on

the lock to pull it up (Figure 6).

3. Grasp the door bythe sides,pull the bottom of the door up
and toward you to disengage the hinge supports. Keep

pulling the bottom of the door toward you while rotating
the top of the door toward the appliance to completely

disengage the hinge levers (Figure 7).

4. Proceed in reverse to replace the oven door. Make sure
the hinge supports are fully engaged before unlocking the

hinge levers.

NOTE: The oven door is very heavy. Be sure to have a firm
grip before lifting the oven door off the hinges. Usecaution
once the door isremoved. Do not lay door on its handle. This

could causedents or scratches.

IMPORTANT i

Ground Wire

Wires

Ground Wire
(Bare or

Wire)

Junction Box

system, the appliance frame MUST NOT be
connected to the neutral wire of the 4-wire

electrical system.

NOTE TO ELECTRICIAN: The armored cable leads
supplied with the appliance are CSA-recognized for

connection to larger gauge household wiring. The

insulation of the leads is rated at temperatures much

higher than temperature rating of household wiring. The
current carrying capacity of the conductor is governed by
the temperature rating of the insulation around the wire,

rather than the wire gauge alone.

\

Black
Wires

,_ White Wire

U.L.-ListedConduit

Connector (or CSAlisted)

Cable from appliance

Figure 4

4-WIRE GROUNDED JUNCTION BOX

If connecting to a 4-wire electrical

Lock in normal position

Figure 5

Lock engaged for door removal

Figure 6

Figure 7

Hinge Slot - Door removed

from the appliance

5. Remove the bottom trim

Remove the bottom trim from the top of the unit. This
trim will be installed later

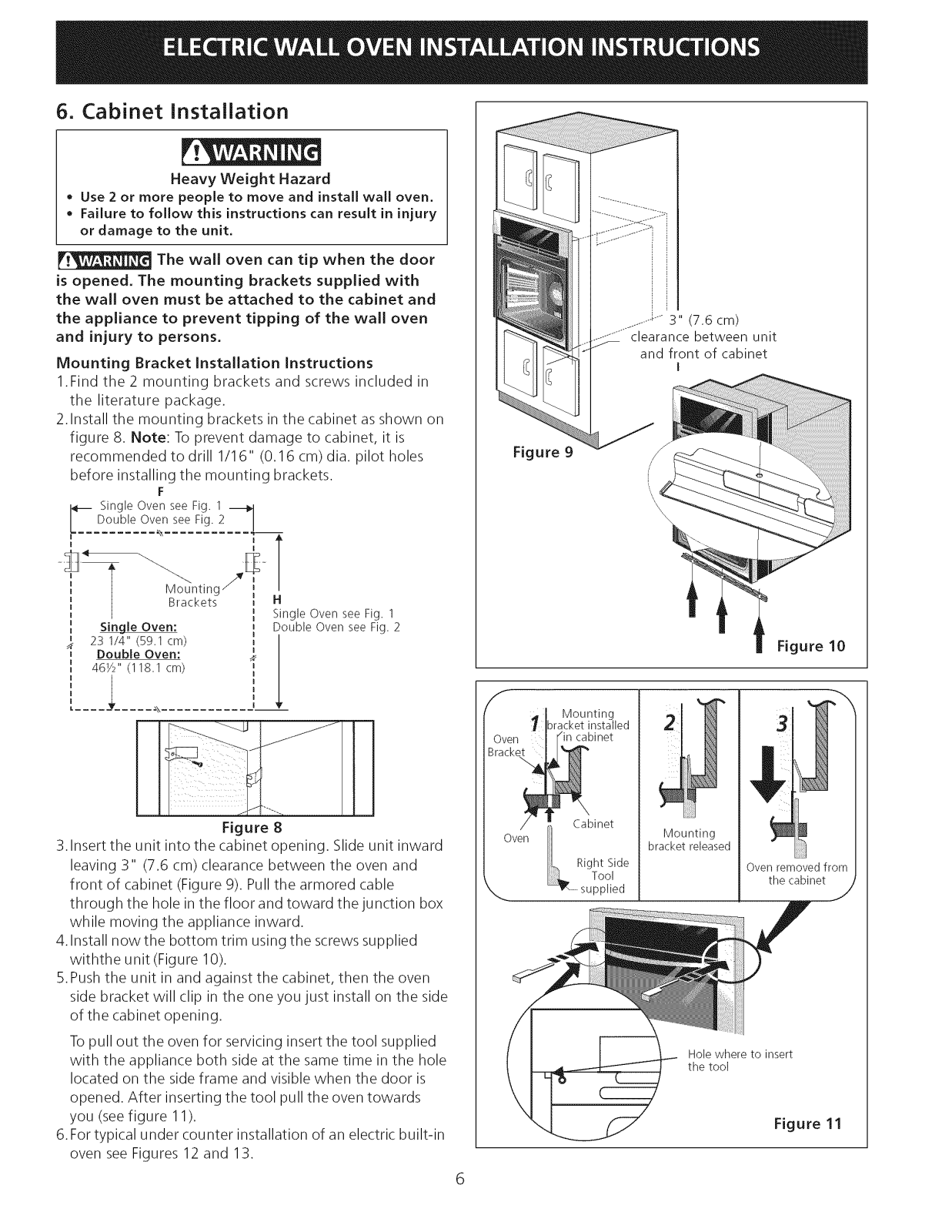

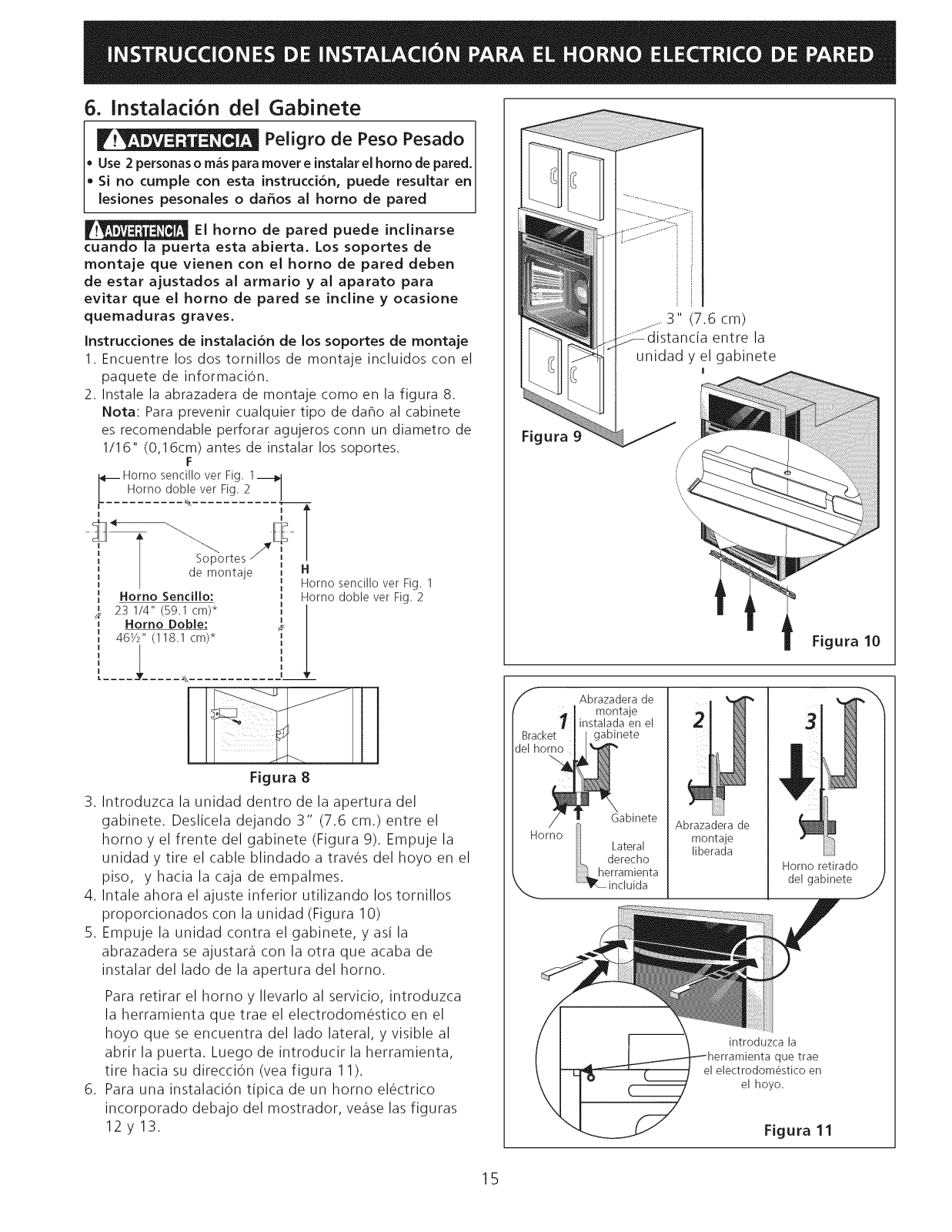

6. Cabinet Installation

Heavy Weight Hazard

• Use 2 or more people to move and install wammoven.

• Failure to folmow this instructions can resumt in injury
or damage to the unit.

The wall oven can tip when the door

is opened. The mounting brackets supplied with
the wall oven must be attached to the cabinet and

the appliance to prevent tipping of the wall oven
and injury to persons.

Mounting Bracket installation instructions

1.Find the 2 mounting brackets and screws included in
the literature package.

2.Install the mounting brackets in the cabinet as shown on
figure 8. Note: To prevent damage to cabinet, it is
recommended to drill I/16" (0.16 cm) dia. pilot holes
before installing the mounting brackets.

F

_ 5ingle Oven see Fig. 1 _Double Oven see Fig. 2

-_" 3" (7.6 cm)

clearance between unit

and front of cabinet

I

Figure 9

Mounting a

Brackets H

Single Oven: Double Oven see Fig. 2

23 I/4" (59.1 cm)

a Double Oven:

gg 46Y2" (118.1 cm)

Single Oven see Fig. 1

i....l_....,.............

Figure 8

3.Insert the unit into the cabinet opening. Slide unit inward
leaving 3" (7.6 cm) clearance between the oven and

front of cabinet (Figure 9). Pull the armored cable
through the hole in the floor and toward the junction box
while moving the appliance inward.

4.Install now the bottom trim using the screws supplied
withthe unit (Figure 10).

5.Push the unit in and against the cabinet, then the oven
side bracket will clip in the one you just install on the side
of the cabinet opening.

Topull out the oven for servicing insert the tool supplied
with the appliance both side at the same time in the hole

located on the side frame and visible when the door is
opened. After inserting the tool pull the oven towards

you (seefigure 11).

6.Fortypical under counter installation of an electric built-in
oven see Figures 12 and 13.

f

Oven

_racke_._

Mounting

bracket installed

Cabinet

Right Side

_1_ Tool

.....supplied

Figure 10

2

iii_i!i_ili!!i/

Mounting

bracket released

Oven removed from

the cabinet

Hole where to insert

the tool

Figure 11

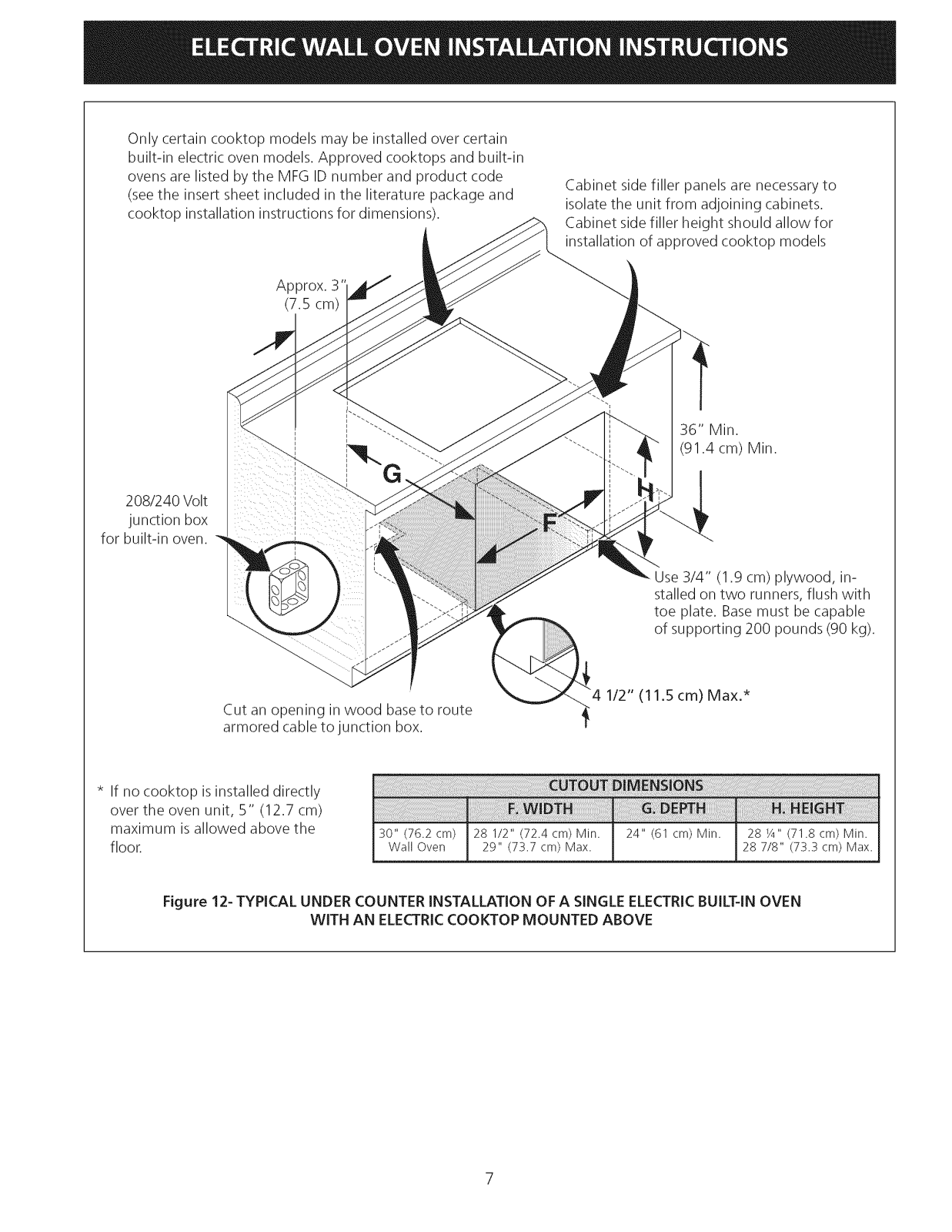

Onlycertaincooktopmodelsmaybeinstalledovercertain
built-inelectricovenmodels,Approvedcooktopsandbuilt-in
ovensarelistedbytheMFGIDnumberandproductcode
(seetheinsertsheetincludedintheliteraturepackageand
cooktopinstallationinstructionsfordimensions),

Approx. 3'

(7.5 cm)

208/240 Volt

junction box

for built-in oven.

Cabinet side filler panels are necessary to
isolate the unit from adjoining cabinets.
Cabinet side filler height should allow for
installation of approved cooktop models

36" Min.
(91.4 cm) Min.

Use 3/4" (1.9 cm) plywood, in-
stalled on two runners, flush with

toe plate. Basemust be capable
of supporting 200 pounds (90 kg).

Cut an opening in wood baseto route
armored cable to junction box.

* If no cooktop isinstalled directly

over the oven unit, 5" (12.7 cm)
maximum is allowed above the

floor.

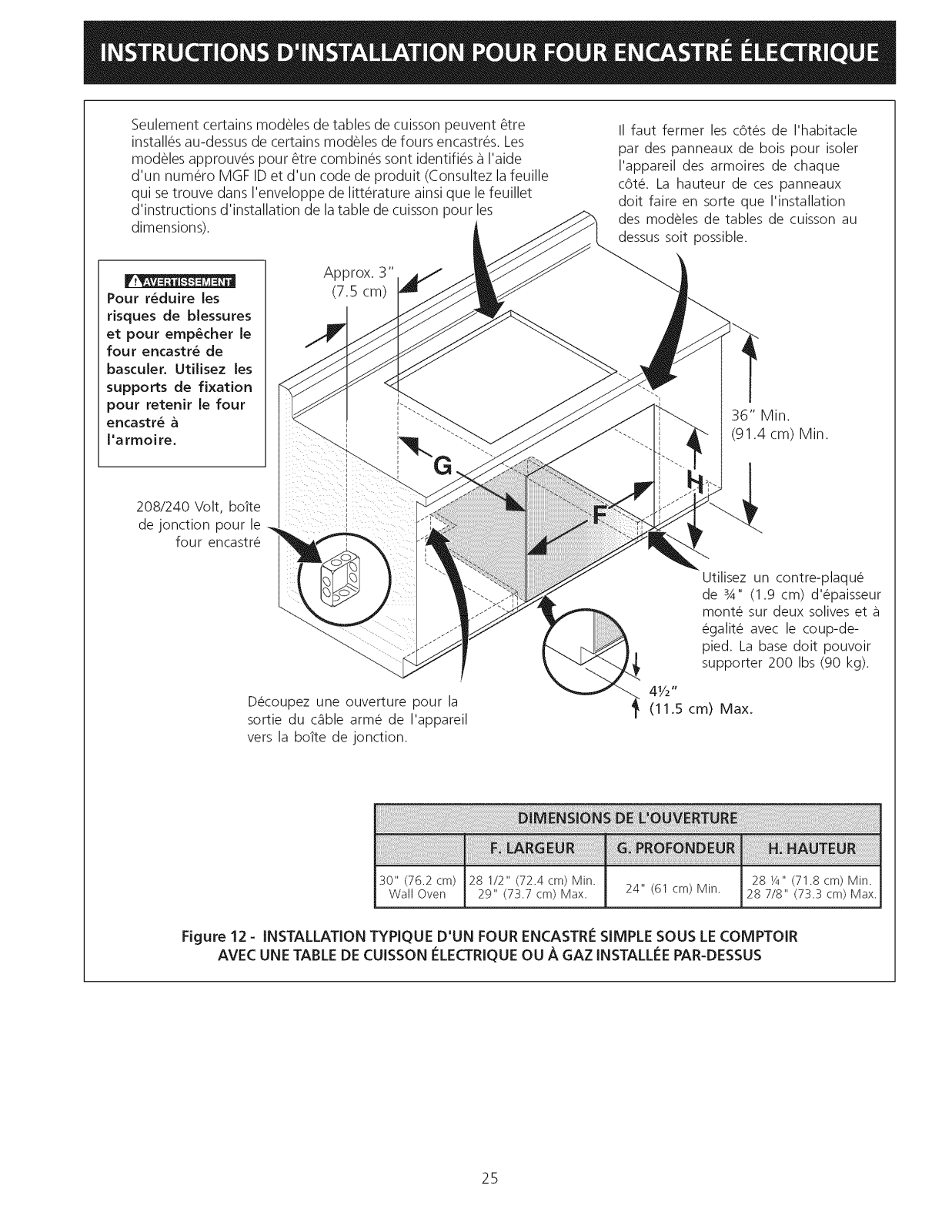

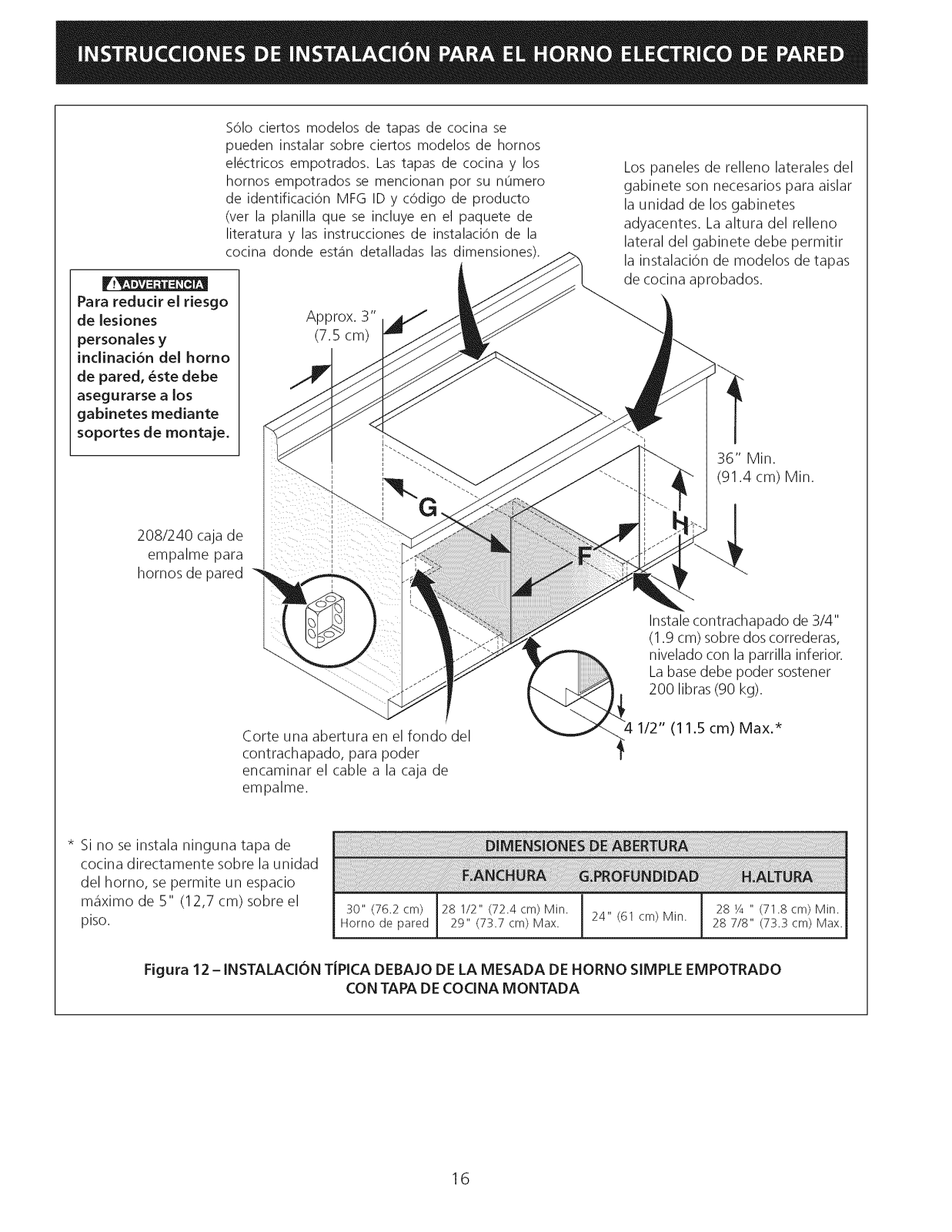

Figure 12- TYPICAL UNDER COUNTER INSTALLATION OFA SINGLE ELECTRICBUILT-IN OVEN

1/2" (11.S cm) Max.*

_,',;_,_,_,__s_£__x_sx;,_;,_;,_;,,,;;;;;;;;_{_;,_;,_;,_;,_;,_;,_;,_;,__,:_ _;,_;,_;,_;,_u_5:_:q_s _;_;_;_;_;_;_;_;£{{,_s_;_;£@{@{{,_s_@_s£_,_k'_,_d__,,_S_;_,_:s_c_;;;;£_;;;_;_;_;_s_;_;_;_;_;_;_;£{,£_,_,_k'_,_,_,@{{{__,_S,,;;_{_;_;_;_;_;_,

30" (76.2 cm) 28 1/2" (72.4 cm) Min. 24" (61 cm) Min. 28 Y4" (71.8 cm) Min.

Wall Oven 29" (73.7 cm) Max. 28 7/8" (73.3 cm) Max.

WITH AN ELECTRICCOOKTOP MOUNTED ABOVE

iiiiiii ii ii ii ii ii!i iSi @ii ! Eii i i i i i i i @!ii!i

_ 18"(45.7cm)Max.

FlexibleAppliance

Wall Oven Cabinet

L_ P J

5" Max. 6 1/2" Min.

Flare(127 cm) (16.5(rT)_i_

. Union 1

Flare Outlet

Union

Pressure

Cabinet sidesor _ _ Regulator

filler panel

Manual
Shutoff

Valve

/1:

Front

I

I

4"(10 cm)

Right Side

of Cabinet

(To be

accessible

for shut-off

valve

operation)

Wall Oven

Side view

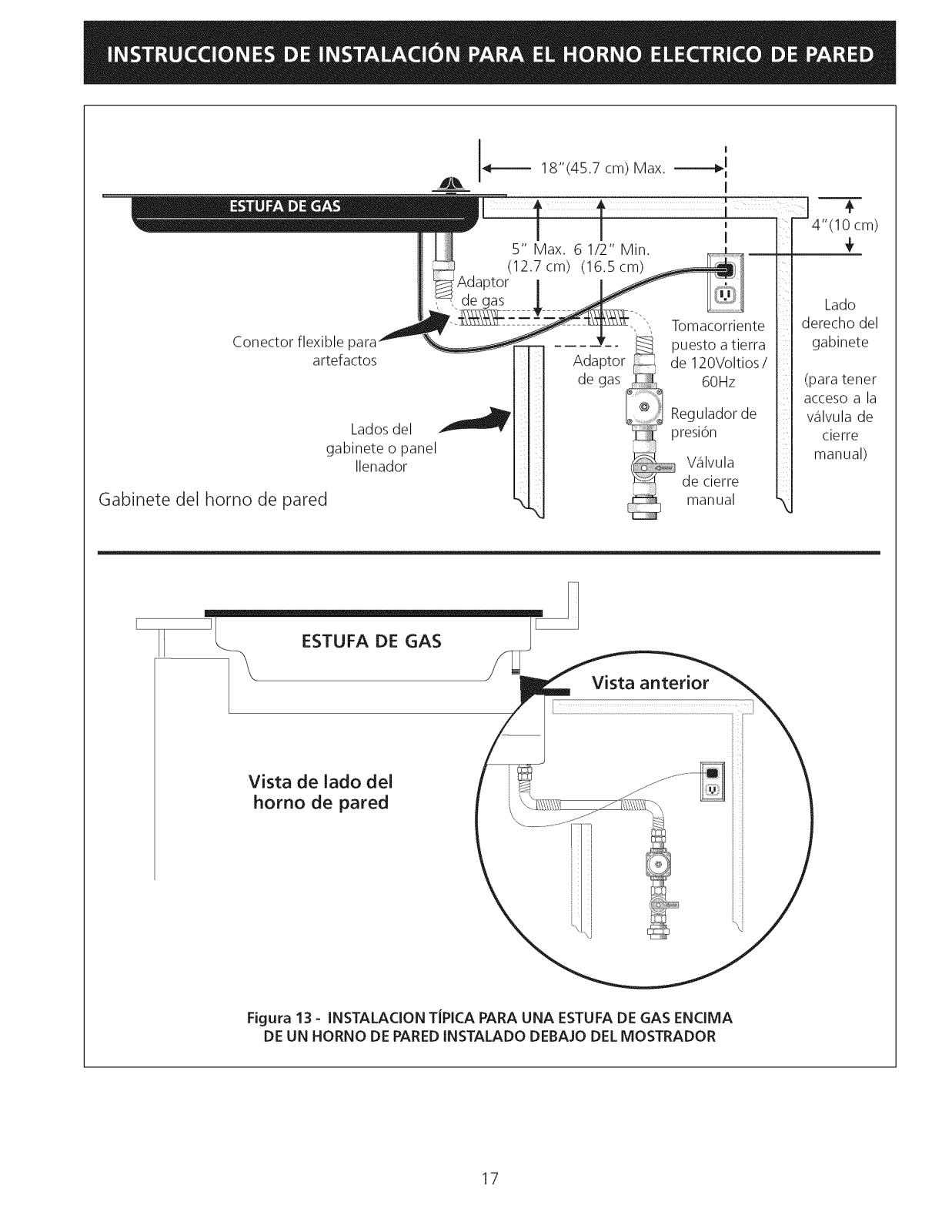

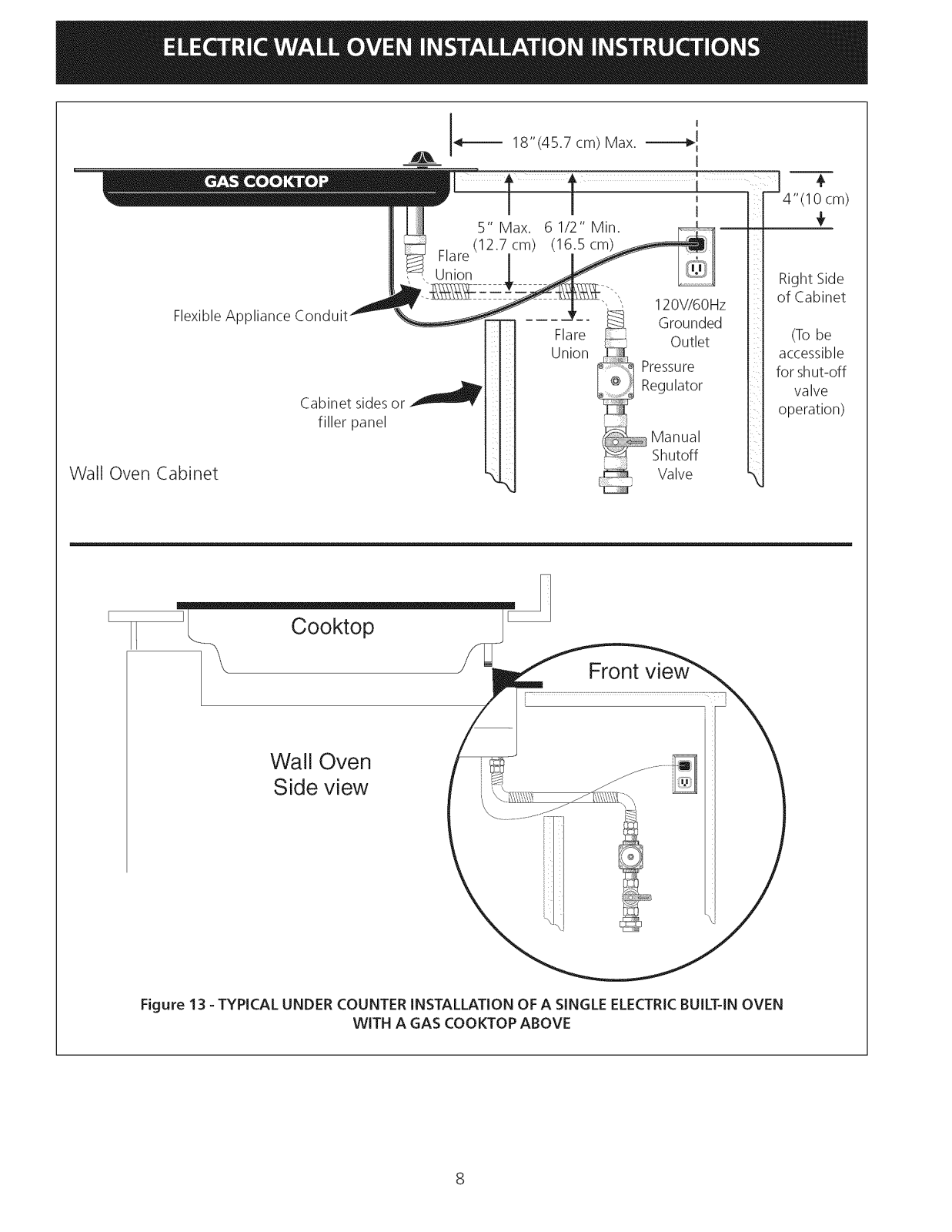

Figure 13 - TYPICAL UNDER COUNTER INSTALLATION OF A SINGLE ELECTRICBUILT-INOVEN

WITH A GAS COOKTOP ABOVE

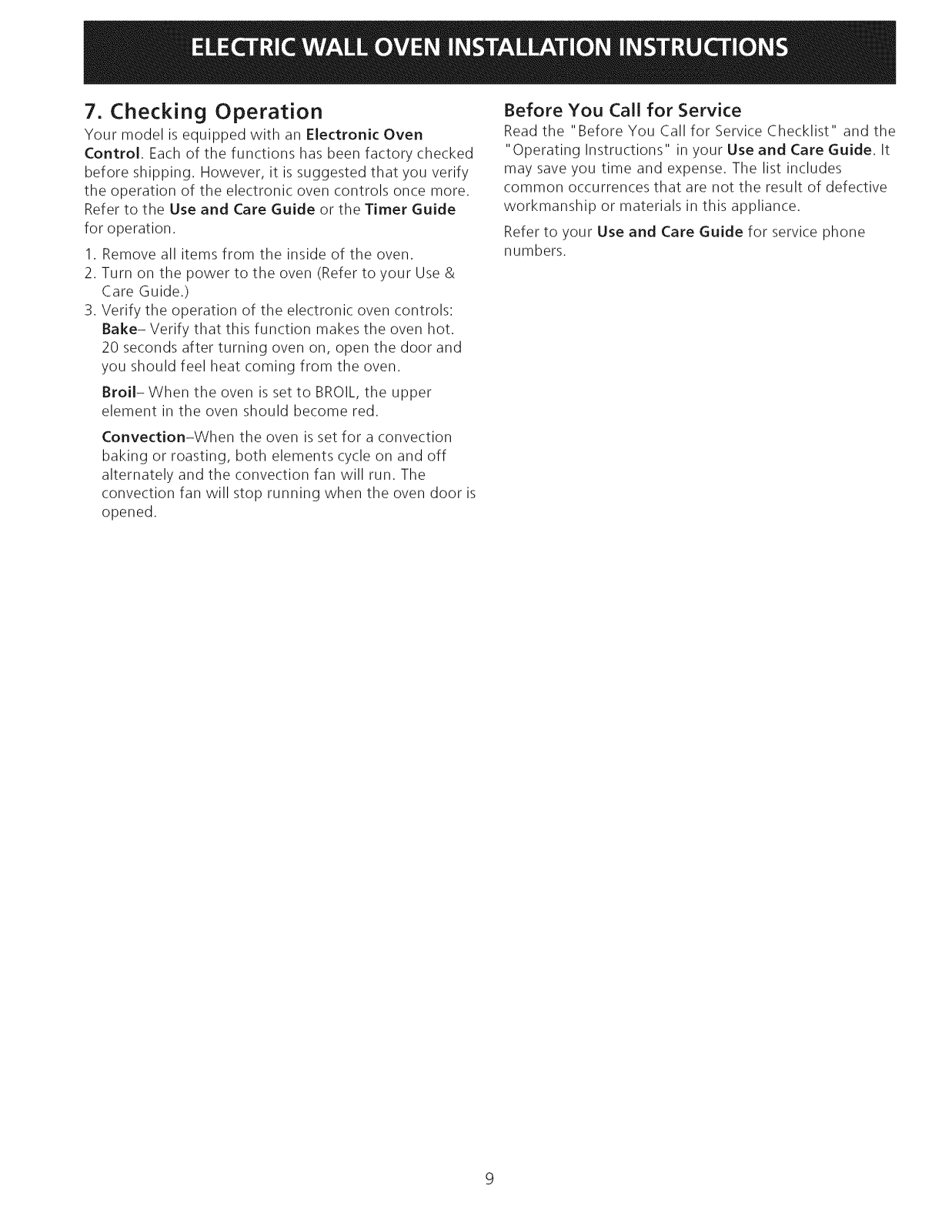

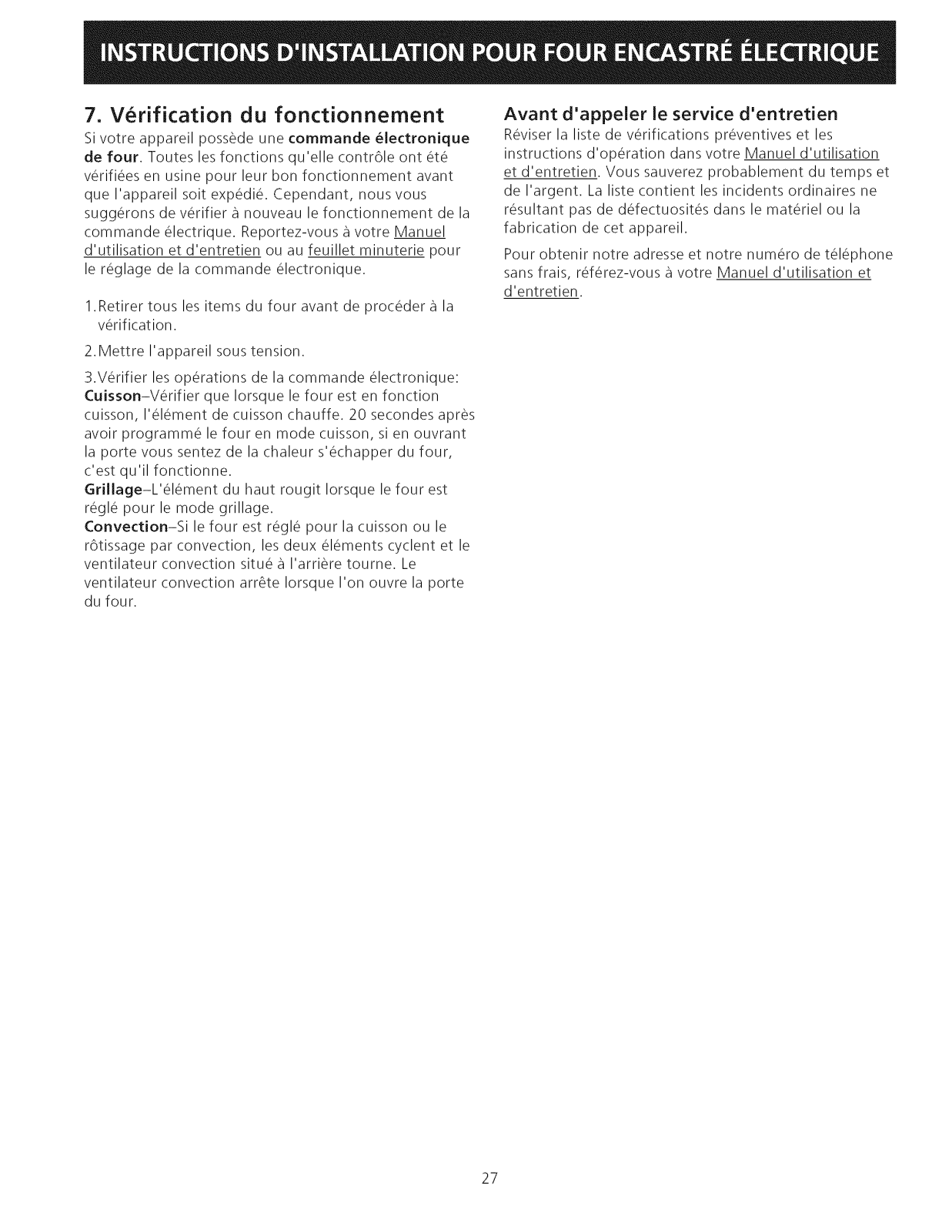

7. Checking Operation

Your model is equipped with an Electronic Oven
Control, Each of the functions has been factory checked

before shipping. However, it is suggested that you verify

the operation of the electronic oven controls once more.

Refer to the Use and Care Guide or the Timer Guide

for operation.

1. Remove all items from the inside of the oven.

2. Turn on the power to the oven (Refer to your Use &
Care Guide.)

3. Verify the operation of the electronic oven controls:

Bake- Verify that this function makes the oven hot.
20 seconds after turning oven on, open the door and
you should feel heat coming from the oven.

Broil-When the oven is setto BROIL, the upper
element in the oven should become red.

Convection-When the oven isset for a convection

baking or roasting, both elements cycle on and off
alternately and the convection fan will run. The

convection fan will stop running when the oven door is
opened.

Before You CalJ for Service

Read the "Before You Call for Service Checklist" and the

"Operating Instructions" in your Use and Care Guide. It

may save you time and expense. The list includes
common occurrences that are not the result of defective

workmanship or materials in this appliance.
Refer to your Use and Care Guide for service phone

numbers.

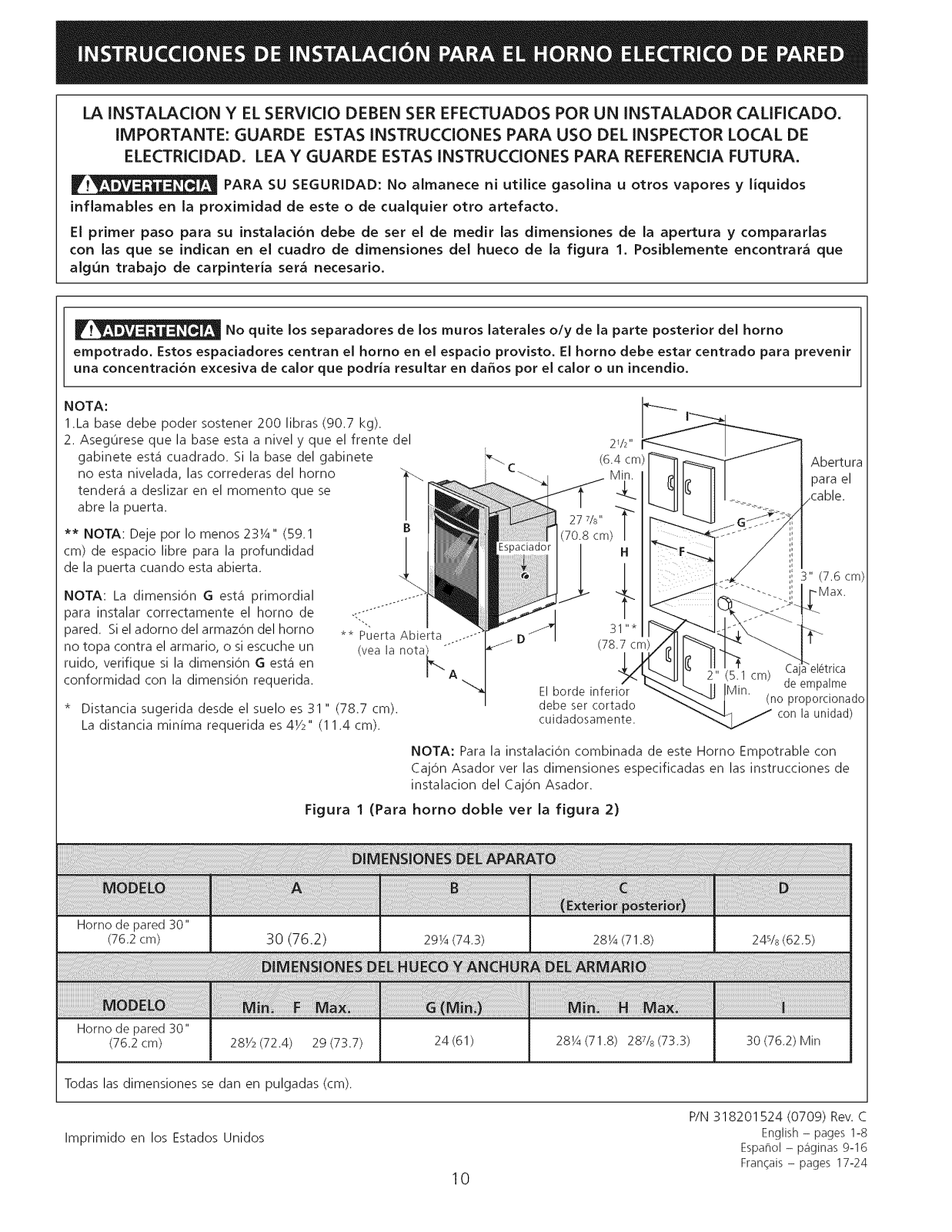

LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CAUFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL iNSPECTOR LOCAL DE

ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

Fr._J__ PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y liquidos

inflamables en la proximidad de este o de cualquier otro artefacto.
El primer paso para su instalad6n debe de ser el de medir las dimensiones de la apertura y compararlas

con las que se indican en el cuadro de dimensiones del hueco de la figura 1. Posiblemente encontrara que
algun trabajo de carpinteria sera necesario.

No quite los separadores de los rnuros laterames o/y de la parte posterior dem homo

empotrado. Estos espaciadores centran el homo en el espacio provisto. El homo debe estar centrado para prevenir
una concentraci6n excesiva de camor que podria resultar en daEos pot el camor o un incendio.

NOTA:

1.La base debe poder sostener 200 libras (90,7 kg).

2. Asegurese que la base esta a nivel y que el frente del
gabinete est,1 cuadrado. Si la base del gabinete

no esta nivelada, las correderas del homo
tender_i a deslizar en el momento que se

abre la puerta.

** NOTA: Deje por Io menos 23¼" (59.1
cm) de espacio libre para la profundidad

de la puerta cuando esta abierta.

(70.8 cm) /

27:1_"

21/2 "

(6.4 cm)

/

H

Abertura

para el

NOTA: La dimension G est,1 primordial

)ara instalar correctamente el homo de
_ared. Siel adorno del armazOn del homo

** Puerta Abierta ......"

no topa contra el armario, o si escuche un
ruido, verifique si la dimension G est,1 en

(yea la nota k"

conformidad con la dimension requerida.

* Distancia sugerida desde el suelo es 31 " (78.7 cm).

La distancia minima requerida es 41/2" (11.4 cm).

Figura 1 (Para horno doble vet la figura 2)

Horno de pared 30"

(762 cm) 281/2(72.4) 29 (73.7)

31 "*

(78.7 cml

_A

Elborde inferior

debe ser cortado
cuidadosamente.

Min.

de empalme

(no proporcionado

con la unidad)

NOTA: Para la instalaci6n combinada de este Homo Empotrable con
Cajon Asador ver las dimensiones especificadas en las instrucciones de
instalacion del Cajon Asador.

24 (61) 28¼ (71.8) 287/_ (73,3) 30 (76,2) Min

Todas las dimensiones se dan en pulgadas (cm).

Imprimido en los Estados Unidos

P/N 318201524 (0709) Rev. C

English - pages 1-8
Espaflol - paginas 9-16
Fran_ais - pages 17-24

10

Noquitelosseparadoresdelosmuroslateraleso/ydelaparteposteriordelhomoempotrado.

Estosespaciadorescentranelhomoenelespacioprovisto.Elhomodebeestarcentradoparapreveniruna

concentraci6n excesiva de calor que podria resultar en da_os por el calor o un incendio.

NOTA:

1.La base debe poder sostener 400 libras (181.4 kg).

2. AsegOrese que la base esta a nivel y que el frente del gabinete est,1

2V2" _ I __

La distancia minima requerida es 41/2" (11.4 cm).

Figura 2 (Para horno sencillo vet la figura I)

Homo de pared 30"

(76.2 cm)

Homo de pared 30"

(76.2 cm) 28Y2 (72.4) 29(73.7) 24(61) 519//6 (131) 52_/1G(132.6) 30 (76.2) Min

Todas las dimensiones se dan en pulgadas (cm).

30 (76.2) 529116(133.5) 28V4 (71.8) 245/8 (62.5)

11

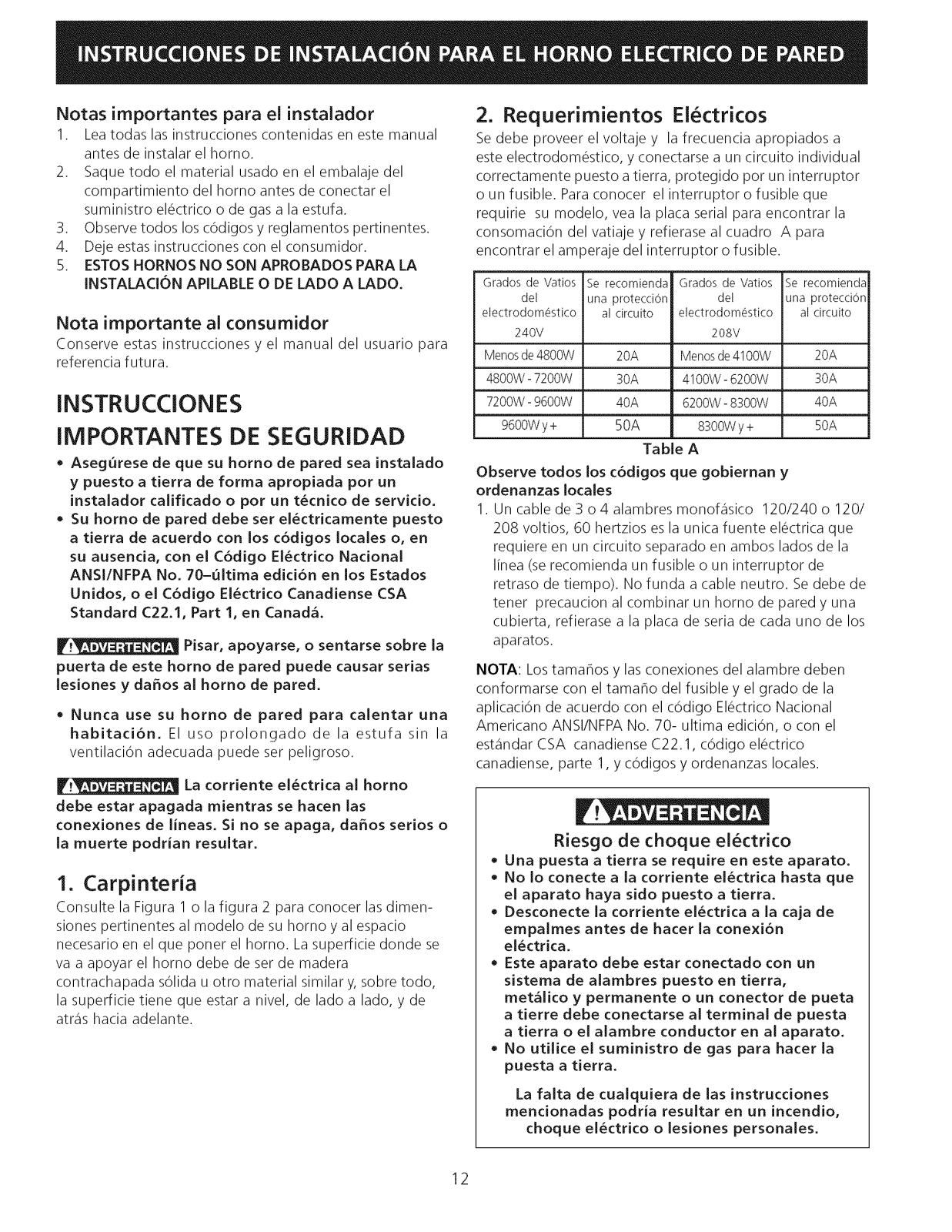

Notas importantes para el instalador

I. Leatodas las instrucciones contenidas en este manual

antes de instalar el homo.

2. Saque todo el material usado en el embalaje del
compartimiento del homo antes de conectar el
suministro el_ctrico o de gas a la estufa.

3. Observe todos los cOdigosy reglamentos pertinentes.

4. Deje estasinstrucciones con el consumidor.

5. ESTOSHORNOS NO SON APROBADOS PARA LA
INSTALACI6N APILABLE O DE LADO A LADO.

Nota importante al consumidor

Conserve estas instrucciones y el manual del usuario para
referencia futura.

INSTRUCCIONES
IMPORTANTES DE SEGURIDAD

• Aseg_rese de que su homo de pared sea instaJado

y puesto a tierra de forma apropiada pot un
instalador calificado o pot un t_cnico de servido,

• Su homo de pared debe set el_ctricamente puesto

a tierra de acuerdo con los c6digos locales o, en
su ausencia, con el C6digo El_ctrico Nacional

ANSI/NFPA No, 70-_ltirna edici6n en los Estados
Unidos, o el C6digo EJ_ctrico Canadiense CSA

Standard C22.1, Part 1, en Canada.

Pisar, apoyarse, o sentarse sobre la

puerta de este homo de pared puede causar serias
Jesiones y daEos aJ homo de pared.

Nunca use su homo de pared para calentar una
habitaci6n, El uso prolongado de la estufa sin la
ventilaciOn adecuada puede ser peligroso.

La corriente el_ctrica aJ homo

debe estar apagada mientras se hacen las
conexiones de lineas. Si no se apaga, daEos serios o
Ja muerte podrian resultar.

1. Carpinteria

Consulte la Figura 1 o la figura 2 para conocer lasdimen-
siones pertinentes al modelo de su homo y al espacio

necesario en el que poner el horno. La superficie donde se
va a apoyar el homo debe de ser de madera

contrachapada sOlidau otro material similar y, sobre todo,
la superficie tiene que estar a nivel, de lado a lado, y de
atras hacia adelante.

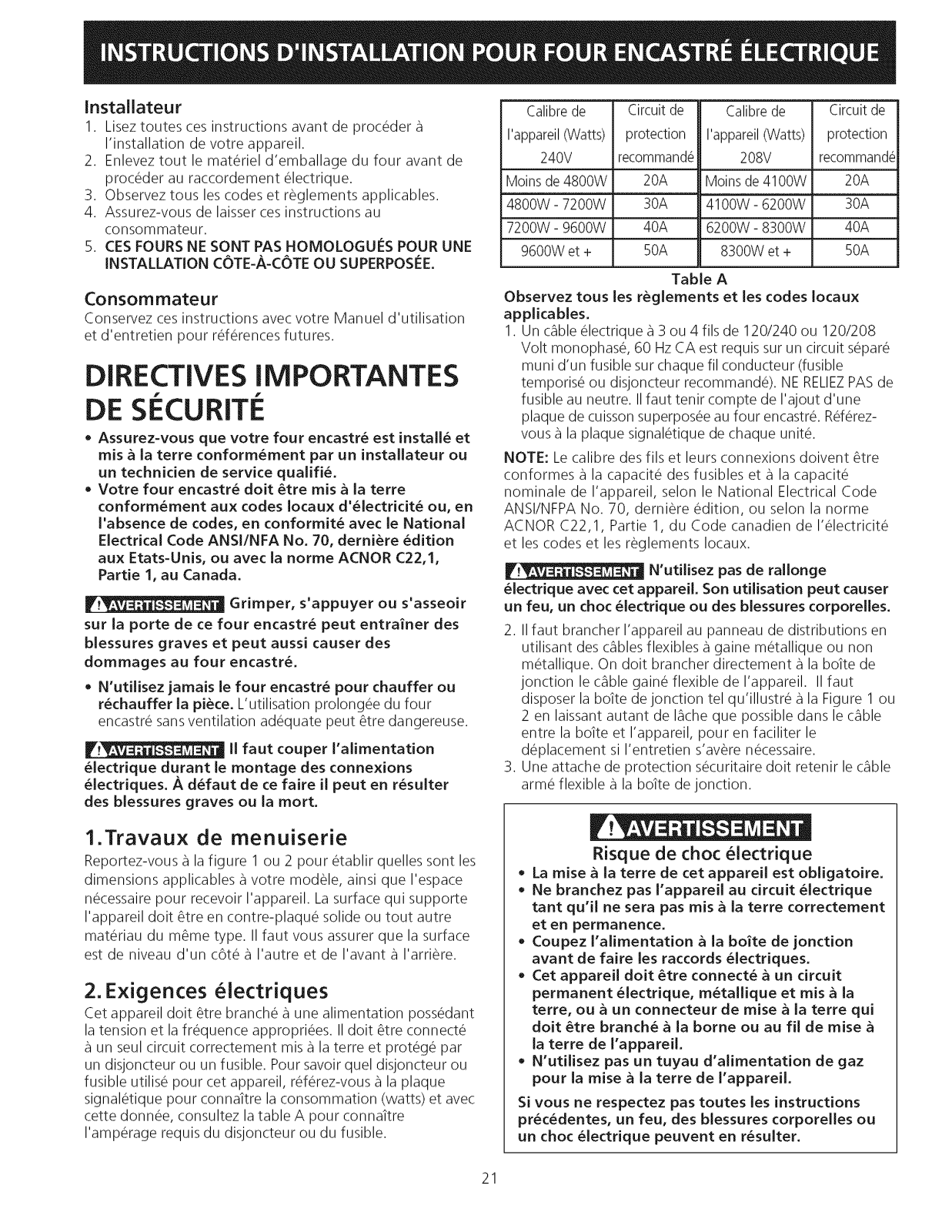

2. Requerimientos El ctricos

Se debe proveer el voltaje y la frecuencia apropiados a
este electrodom6stico, y conectarse a un circuito individual

correctamente puesto a tierra, protegido por un interruptor
o un fusible. Paraconocer el interruptor o fusible que

requirie su modelo, vea la plata serial para encontrar la

consomaciOn del vatiaje y refierase al cuadro A para
encontrar el amperaje del interruptor o fusible.

Gradosde Vatios Se recomienda Gradosde Vatios Se recomienda

del una protection del una protection

electrodom_stico al drcuito electrodom_stico al circuito

240V 208V

Menosde4800W 20A Menosde4100W 20A

4800W- 7200W 30A 4100W- 6200W 30A
7200W- 9600W 40A 6200W- 8300W 40A

%00W y+ 50A 8300Wy + 50A

TaMe A

Observe todos los c6digos que gobiernan y
ordenanzas locales

I. Un cable de 3 o 4 alambres monofasico 120/240 o 120/

208 voltios, 60 hertzios es la unica fuente el_ctrica que
requiere en un circuito separado en ambos lados de la
linea (se recomienda un fusible o un interruptor de
retraso de tiempo). No funda a cable neutro. Se debe de
tener precaution al combinar un homo de pared y una
cubierta, refierase a la plata de seria de cada uno de los
aparatos.

NOTA: Lostamahos y las conexiones del alambre deben
conformarse con el tamaho del fusible y el grado de la
aplicaci6n de acuerdo con el c6digo Electrico National

Americano ANSI/NFPANo. 70- ultima edici6n, o con el
estandar CSA canadiense C22.1, c6digo electrico

canadiense, parte 1, y codigos y ordenanzas locales.

Riesgo de choque el_ctrico

• Una puesta a tierra se require en este aparato.

• No Io conecte a la corriente el_ctrica hasta que
el aparato haya sido puesto a tierra.

• Desconecte la corriente el_ctrica a la caja de
empalmes antes de hacer Ja conexi6n

el_ctrica,

• Este aparato debe estar conectado con un
sistema de alambres puesto en tierra,
met_lico y permanente o un conector de pueta
a tierre debe conectarse al terminal de puesta
a tierra o el aJambre conductor en al aparato.

• No utilice el suministro de gas para hacer Ja
puesta a tierra.

12

La falta de cualquiera de las instrucciones

mendonadas podria resultar en un incendio,

choque e_&ctrico o _esiones persona_es.

No debe de utilizarse ningun tipo

de extensi6n con este electrodom_stico. Esto podria
resultar en fuego, choque el_ctrico o lesiones
personales.

2. Estoselectrodom_sticos se deben conectar con la caja
de fusibles desconectada (o interruptor) a traves del cable

flexible forrado armado o no-metalico. El cable armado
flexible del electrodom_stico se debe conectar

directamente a la caja de emplames. La caja de empalmes
se debe situar seg0n Io mostrado en el cuadro 1; y se debe
dejar un tanto flojo el cable entre el electrodom_stico y la
caja de manera que la unidad puede set movida si es

necesario darle mantenimiento.

3. Sedebe de proporcionar un retenedor de cable para unir
el cable armado flexible a la caja de empalmes.

Durante la temporada de frio y para

prevenir todo daho a los controles del homo empotrado,

espere unas 3 horas antes de encenderlo. Esto evitara
todo daho posible al control incorporado del homo

empotrado.

Ubicaci6n del n_mero de modelo y de serie

La placa de serie se encuentra dentro del homo, en el

contramarco lateral.
Cuando haga pedidos de repuestos o solicite informaci6n

con respecto a su homo, est_ siempre seguro de incluir
el n0mero de modelo y de serie y el n0mero o letra del

Iote de la plata de serie de su homo.

La placa de serie

est_ ubicada aqui.

3. Conexion el ctrica

El usuario tiene la responsabilidad personal y obligaci6n
de utilizar un instalador calificado, para asegurar que la

instalaciOn el_ctrica esta hacha de forma adecuada y
esta conforme con el COdigo El_ctrico Nacional ANSI/

NFPA No. 70-01tima ediciOn en los Estados Unidos, o el
COdigo El_ctrico Canadiense CSA Standard C22.1, Part

I, en Canada.

En este electrodomestico se necesita un cable de
toma a tierra.

Este electrodom_stico viene equipado con un cable de
conexiOn de cobre. Si esto tuviera que conectarse a los

cables de aluminio de una casa, use solamente los
conectores especiales aprobados para empalmes de

cobre y aluminio, de acuerdo con el COdigo El_ctrico
Nacional y los reglamentos y cOdigos locales.

Este electrodom_stico se ha fabricado con un cable para
el suministro de energia que tiene un alambre neutro de
color blanco y un alambre pelado de toma a tierra

conectado al armazOn.

Si los c6digos locales permJten la conexi6n del
conductor de toma a tierra del armaz6n al neutro

(alambre bianco).

Una el alambre pelado y el alambre blanco del cable de

suministro de energia del electrodomestico juntos al
cable neutro (blanco) en la caja de empalme. Conecte

los alambres restantes desde el cable de suministro de
energia, emparejando los colores con losde los cables
en la caja de empalme (Figura 3).

Cable de la fuente de alimentaciOn

Alambre
desnudo

Alambres

negros

La placa de
serJe est_

ubicada
aqui.

empalmes

Alambre blanco

Alambre
desnudo

Conductor de union
listado-UL (o CSA)

Cable del homo a pared

Figura 3

3-PUESTA A TIERRA NEUTRAL

W_ Una conexi6n incorrecta del
alambrado de aluminio con los conductores de

cobre puede resultar en un cortacircuito o incendio.
Use solamente los conectores dise_ados para juntar

el cobre con el aluminio y siga exactamente el
procedimiento recomendado pot el fabricante.

13

,ja de

El marco esta aterrizado a trav_s
del cable neutro. Si es usado el electrodom_stico en
una casa movil (1996 NEC), vehiculos recreativos, o
donde las leyes locales no permitar aterrizar a

trav_s del cable neutro vea figura 4.

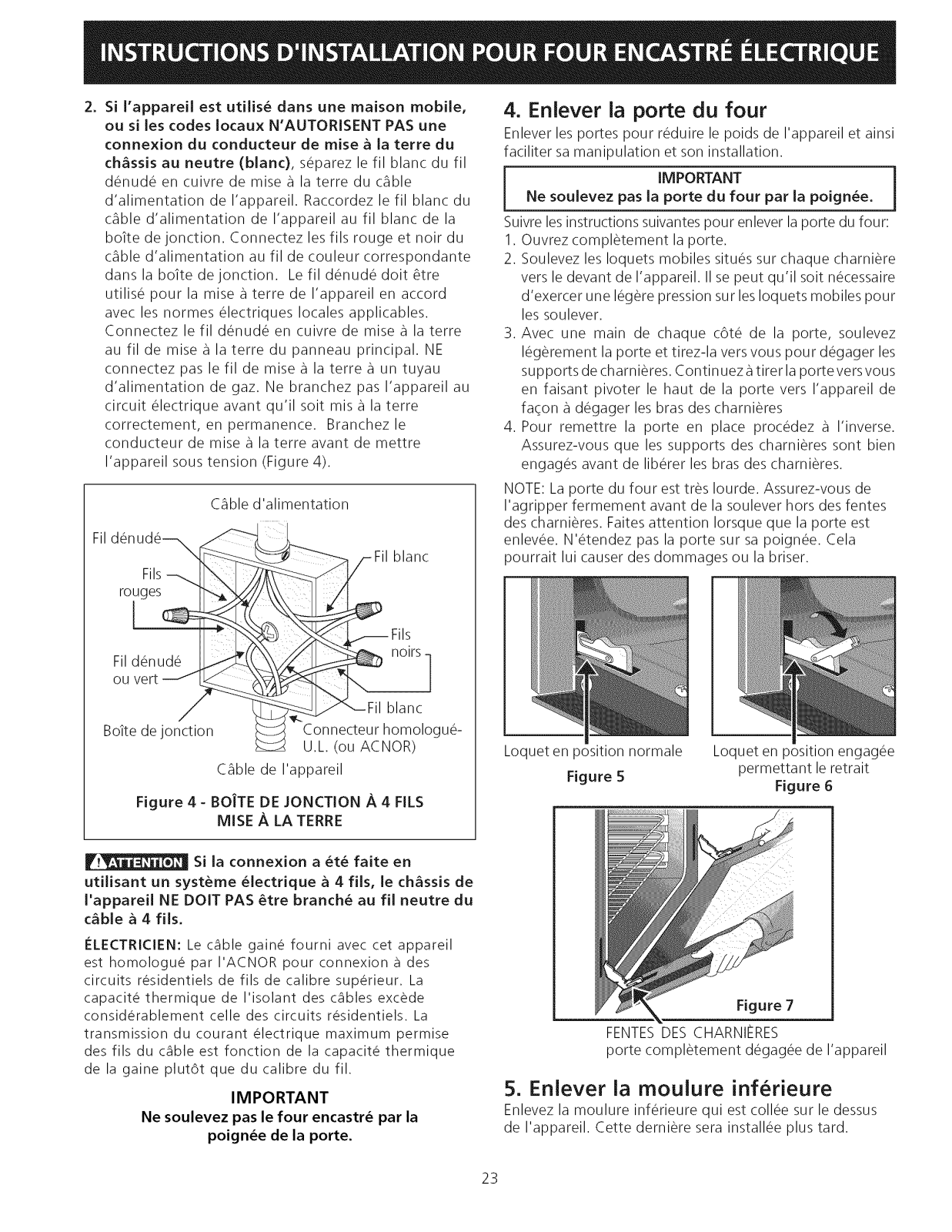

2. Si este homo se va a usar en una casa sobre

ruedas o si los c6digos locales NO permiten que
el armazOn este conectado al neutro (bMnco) de
la toma a tierra, separe el alambre blanco y el de
toma a tierra pelado que salen del final del cable de

suministro de energia al electrodomestico. Conecte el
alambre blanco del cable de suministro de energia al

alambre blanco neutro en la caja de empalme.
Conecte el alambre negro y el alambre rojo del cable

de suministro de energia, emparejando los colores con

los alambres correspondientes en la caja de empalme.
El alambre pelado debe de usarse ahora para la toma

a tierra del electrodomOstico de acuerdo con los
codigos elOctricos locales. Conecte el alambre de
cobre pelado de toma a tierra al alambre de toma a

tierra en el panel de servicio. NO conecte la toma a
tierra a una tuberia de suministro de gas. NO conecte

el suministro de energia el_ctrica hasta que el
electrodomestico tenga su toma a tierra instalada

permanentemente. Conecte el alambre de toma a
tierra antes de enchufar por primera vez el
electrodom_stico (Figura 4).

Cable de la fuente de alimentaci6n

Alambre

desnudo_ _/_-_ Alambre

"_'-"----__>-'-'-------_,__--_/- blanco

A'ambres- ¢_\/J/J bZ

4. Quitar la puerta del homo

Quite las puertas para reducir el peso del aparato y para
facilitar su manejo y su instalaciOn.

j IMPORTANTE

No Jevante eJ horno pot Ja manija de Japuerta.

NOTA: La puerta del horno es muy pesada. Aseg0rese que
usted tiene un puAo firme antes de levantar la puerta de

homo de las bisagras. Tener Cuidado una vez la puerta se
a quitado. No coloque la puerta en su manija. Esto podria
causar bollos o rasguAos.

Pararemover la puerta del homo yea los siguientes pasos:

1. Abra la puerta del homo por completo (Figura 5).

2. Devante el seguro de cada bisagra, puede ser que

tenga que presionar un poco para levantarlo (Figura 6).

3. Tome la puerta por los lados, jale el fondo de la puerta

hacia arriba y al frente para sacar los soportes de la
bisagra. Siga jalando hacia usted la puerta rotandala al
mismo tiempo hacia la estufa para sacar pot completo
la bisagra (Figura 7).

4. Paraensamblarla de nuevo proceda a lainversa.

Aseg0rese que los soportes de la bisagra esten
completamente insertosantes de desactivar el seguro de

la bisagra.

i

I" _4<--A'ambres

desnudo __ "_

/ (_ _.._._/_Alambre blanco

Caja de em'palmes_:::_ _Cond_:tor de union

listado-UL (o CSA)

Cable del homo a pared

Figura 4

SISTEMA ELECTRICODE 4 ALAMBRES

_!_ Si est_ conectado a un sistema

el_ctrico de 4 alambres, el armaz6n del
electrodom_stico NO TIENE QUE estar conectado al

alambre neutro del sistema el_ctrico de 4 alambres.

NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados por

UL para la conexiOn al alambrado de casa de un calibre
mayor. El aislamiento de los conductores esta calificado
para temperaturas mas altas que las del alambrado de la
casa. La capacidad de corriente del conductor esta
gobernada por la calificaciOn de la temperatura del

aislamiento alrededor del alambre en vez de solamente
el calibre del alambre.

Seguro en posiciOn normal

Figure 5

desemsamblada de la estufa.

Seguro desactivado para

sustraer la puerta.

Figure 6

Figure 7

Apertura de bisagra puerta

5. Remueva el ajuste inferior.

Remueva el ajuste inferior de laparte superior de la

unidad. Elajuste debera ser instalado despuOs.

14

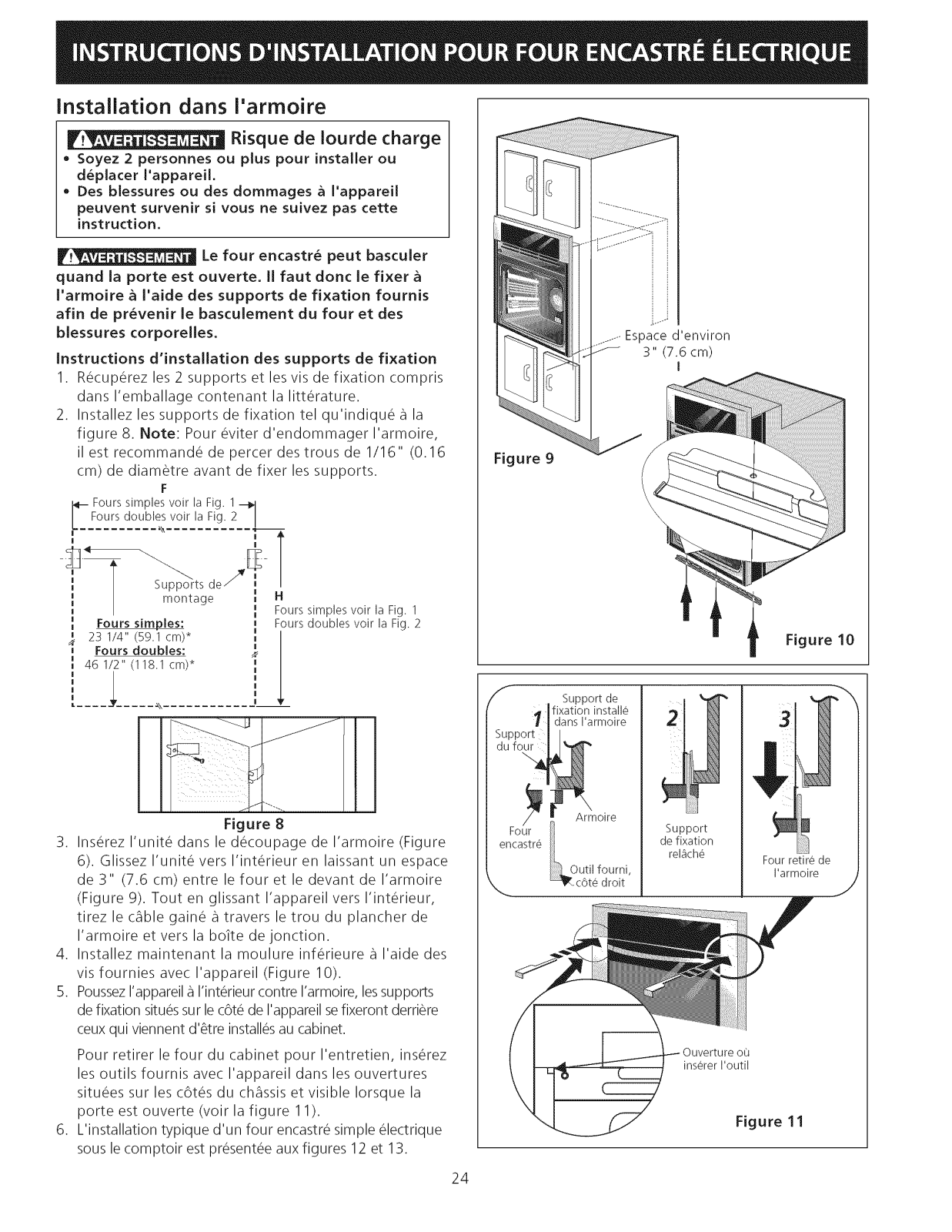

6. instaJad6n del Gabinete

_!lr_J___ Peligro de Peso Pesado 1

Use 2personasorn_sparamover e instaJareJhomode pared./
Si no cumpJe con esta instrucd6n, puede resuJtar en/

lesiones pesonaJes o da_os al homo de pared J

EJhomo de pared puede incJinarse
cuando la puerta esta abierta. Los soportes de
montaje que vienen con el homo de pared deben
de estar ajustados al armario y aJ aparato para
evitar que el homo de pared se incJine y ocasione
quemaduras graves.

Instrucciones de instaJad6n de los soportes de montaje

1. Encuentre los dos tornillos de montaje incluidos con el
paquete de informaciOn.

2. Instale la abrazadera de montaje como en la figura 8.
Nota: Para prevenir cualquier tipo de da_o al cabinete

es recomendable perforar agujeros corm un diametro de

1/16" (0,16cm) antes de instalar los soportes.

a___Homo sencillo vet Fig. 1

Homo doble vet Fig. 2 |

........ Xq...........

I I

F

3 (7.6 cm)

entre la

unidad y el gabinete

Figura 9

Homo Sendllo: Homo dobie ver Fig. 2

Homo sencillo vet Fig. 1

23 1/4" (59.1 cm)*

Horno Doble:

46_/2'' (118.1 cm)*

Figura 8

3. Introduzca la unidad derltro de la apertura del

gabinete. Deslicela dejando 3" (7.6 cm.) entre el

homo y el frente del gabinete (Figura 9). Empuje la
unidad y tire el cable blindado a trav_s del hoyo en el
piso, yhacialacaja deempalmes.

4. Intale ahora el ajuste inferior utilizando los tomillos
proporcionados con la unidad (Figura 10)

5. Empuje la unidad contra el gabinete, y asi la
abrazadera se ajustara con la otra que acaba de

instalar del lado de la apertura del homo.

Para retirar el homo y Ilevarlo al servicio, introduzca
la herramienta que trae el electrodom_stico en el

hoyo que se encuentra del lado lateral, y visible al
abrir la puerta. Luego de introducir la herramienta,
tire hacia su direcci6n (vea figura 1I).

6. Para una instalaci6n tipica de un homo el_ctrico
incorporado debajo del mostrador, vease las figuras
12y13.

Figura 10

f

Abrazadera de

Abrazadera de

montaje
liberada

introdLlzca la

el electrodom_stico en

el hoyo.

Homo retirado

del gabinete

que trae

Figura 11

15

r_

Para reducir el riesgo

de lesiones

personales y
inclinaci6n del homo

de pared, &ste debe
asegurarse a los

gabinetes mediante
soportes de montaje.

$61o ciertos modelos de tapas de cocina se
pueden instalar sobre ciertos modelos de hornos

electricos empotrados. Las tapas de cocina y los

hornos empotrados se mencionan por su numero
de identificaci6n MFG ID y cOdigo de producto
(ver la planilla que se incluye en el paquete de

literatura y las instrucciones de instalaci6n de la
cocina donde est_qn detalladas las dimensiones),

Approx. 3"

(7.5 cm)

Lospaneles de relleno laterales del

gabinete son necesarios para aislar

la unidad de los gabinetes

adyacentes. Laaltura del relleno

lateral del gabinete debe permitir
la instalaciOn de modelos de tapas

de cocina aprobados.

36" Min.
(91.4 cm) Min.

208/240 caja de

empalme para ]

hornos de pared I

Corte una abertura en el fondo del
contrachapado, para poder

encaminar el cable a la caja de
empalme.

* Si no se instala ninguna tapa de

cocina directamente sobre la unidad
del homo, se permite un espacio

maximo de 5" (12,7 cm) sobre el
piso.

Figura 12 - INSTALAClON TJPICA DEBAJO DE LA MESADA DE HORNO SIMPLE EMPOTRADO

i

30" (76.2 cm)

Homo de pared

28 1/2" (72.4 cm) Min.

29" (73.7 cm) Max.

CON TAPA DECOClNA MONTADA

Instalecontrachapado de 3/4"

(1.9 cm) sobre dos correderas,

nivelado con la parrilla inferior.
Labasedebe poder sostener

200 libras (90 kg).

4 1/2" (1 1.5 cm) Max.*

24" (61 cm) Min.

I 28 1/4" (71.8 cm) Min.28 7/8" (73.3 cm) Max.

16

Conector flexible F

Gabinete del homo de pared

artefactos

Ladosdel

gabinete o panel

Ilenador

18"(45.7 cm) Max. ---------_(

' +

i 4"(10 cm)

5" Max, 6 1/2" Min. _

(12.7 cm)(16.5 crn)__ _

Adaptor I [ _ ¢/_

de gas _[ _ t_3 _ Lado

. _"'-_ ", "', .

'" " _ TpO_er_tr: derecho del

__ gabinete

P de 120Voltios /

de gas _L 60Hz (para tener

_ Regu!ador de valvula de

_'- " _' preslon cierre

I

acceso a la

Valvula manual)

de cierre

manual

Vista de lado del

homo de pared

Figura 13 - INSTALACION T(PICA PARA UNA ESTUFA DE GAS ENCIMA

DEUN HORNO DE PAREDINSTALADO DEBAJO DEL MOSTRADOR

17

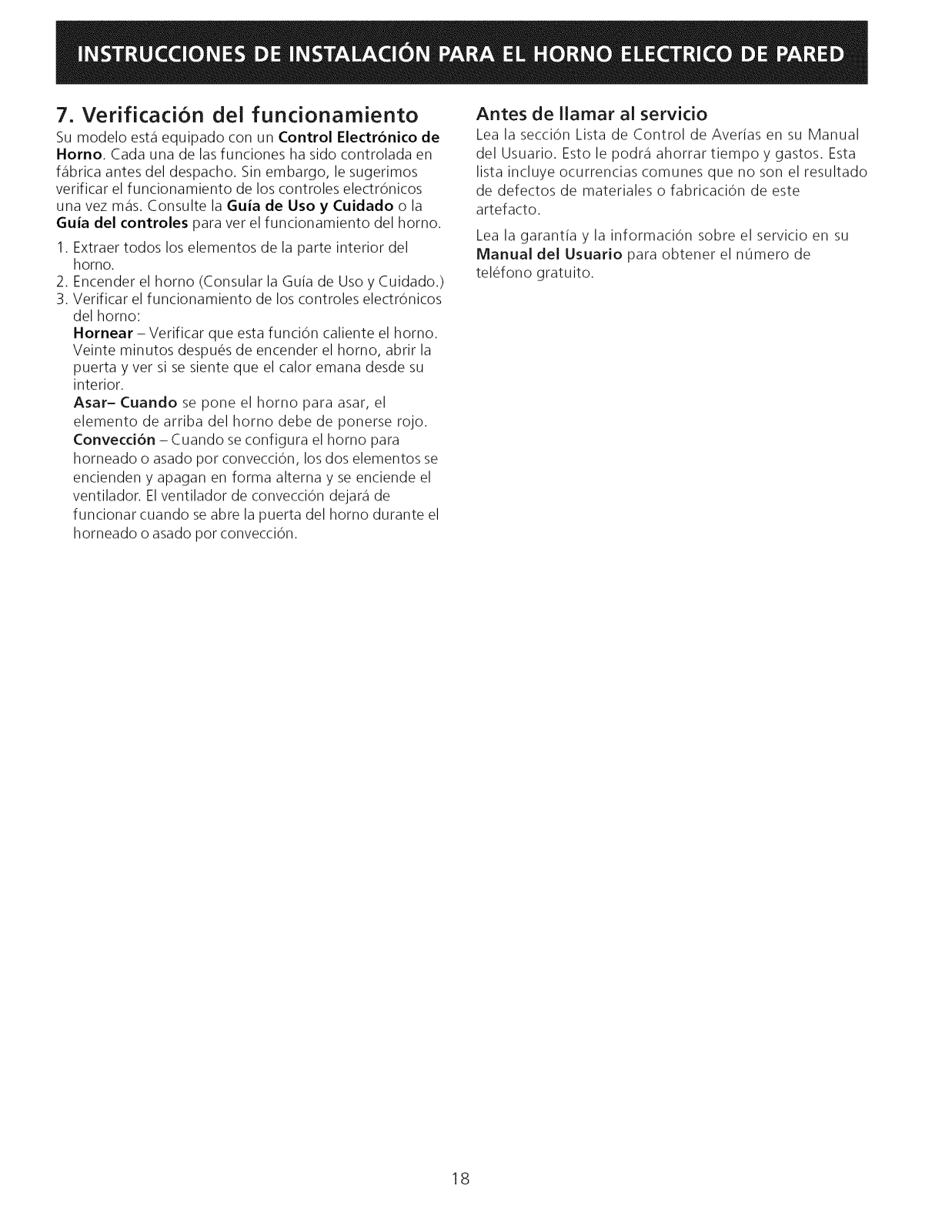

7. Verificaci6n del funcionamiento

Su modelo esta equipado con un Control Electr6nico de
Homo. Cada una de lasfunciones ha sido controlada en

fabrica antes del despacho. Sin embargo, le sugerimos
verificar el funcionamiento de los controles electr6nicos

una vez mas. Consulte la Guia de Uso y Cuidado o la
Guia del controles para ver el funcionamiento del homo.

1. Extraer todos los elementos de la parte interior del
horno.

2. Encender el homo (Consular la Guia de Usoy Cuidado.)

3. Verificar el funcionamiento de los controles electronicos
del homo:

Hornear - Verificar que estafunci6n caliente el homo.
Veinte minutos despu6s de encender el homo, abrir la
puerta y ver si se siente que el calor emana desde su

interior.
Asar- Cuando se pone el homo para asar, el

elemento de arriba del homo debe de ponerse rojo.
Convecci6n - Cuando se configura el homo para
horneado o asado por convecciOn, los dos elementos se
encienden y apagan en forma alterna y se enciende el
ventilador. Elventilador de convecciOn dejara de
funcionar cuando se abre la puerta del homo durante el
horneado o asado por convecci6n.

Antes de Ilamar al servicio

Lea la secciOn Lista de Control de Averias en su Manual

del Usuario. Esto le podra ahorrar tiempo y gastos. Esta

lista incluye ocurrencias comunes que no son el resultado

de defectos de materiales o fabricaciOn de este
artefacto.

Lea la garantia y la informaciOn sobre el servicio en su
Manual del Usuario para obtener el nOmero de

tel6fono gratuito.

18

L'INSTALLATION ET L'ENTRETIEN DOIVENT ETRE EFFECTU_:S PAR UN INSTALLATEUR QUALIFI_:.

IMPORTANT : CONSERVEZ POUR LqNSPECTEUR D'I":LECTRICIT_: LOCAL.

USEZ ET CONSERVEZ CES INSTRUCTIONS POUR RE'F_:RENCES ULTF:RIEURES.

POUR VOTRE SECURITE : N'entreposez pas ou n'utilisez pas d'essence ou d'autres

produits inflammables a proximit6 de cet appareil ou de tout autre appareil 61ectrom6nager.
La premi6re 6tape de votre installation consiste _ mesurer les dimensions du d6coupage actuel et, a les

comparer au tableau de dimensions de d6coupage ci-dessous. Vous d6couvrirez peut-6tre que peu ou pas
de modification sera n6cessaire.

V_t_J__ N'enlevez pas les entretoises sur les patois lat6rales et/ou a I'arriere du four. Ces
entretoises centrent le four dans I'espace fourni. Le four dolt 6tre centr6 pour pr6venir une

accumulation excessive de chaleur pouvant causer un feu ou des dommages.

NOTE:

1. La base doit pouvoir supporter 200 Ibs (90.7 kg).

2.Assurez-vous que le fond du cabinet est bien a
niveau et que la facade de I'armoire est

d'equerre. Si le cabinet n'est pas a niveau, les
glissi_res des grilles auront tendance a glisser

hors du four Iors de I'ouverture de la porte.

(70.8 cm)

21/2 "

(6.4 cm) Ouverture

-_'_ c_blearm_.

in. pourle

27 :/8"

** NOTE: AIIouez au moins 23¼" (59.1 cm)
d'espace pour permettre I'ouverture de la

aorte du four.

** Porte ouverte

(voir la note)

NOTE: La dimension G est critique pour "",.,,
une bonne installation du four. Si la moulure

inferieure (ventilation) du four ne s'adapte
_as contre I'armoire, ou si un bruit se fait

entendre sur les modules a convection,

verifiez la dimension G pour vous assurer

qu'elle est correcte.

* La distance sugg6r6e du plancher est 31 " (78.7 cm).

La distance minimale requise est 4Va" (11.4 cm).

(Pour conna_tre les dimensions d'un four encastr6 double, r6f6rez-vous _ la figure 2)

3" (7.6 cm)

I:

Le bord du comptoir

doit 6tre bien coupe,

sans bavure.

NOTE: Pour I'installation combinee de ce four encastre avec un

tiroir rechaud, referez-vous aux dimensions de decoupage

specifiees dans les instructions d'installation du tiroir rechaud.

Min. (pas fournie

avec I'appareil)

Figure 1

Max.

Bolte de

onction

Four encastr6 30"

(76.2 cm)

Toutes les dimensions sont en pouces (cm).

Imprime aux Etats-Unis

28_/2 (72.4) 29 (73.7) 24 (61)

28¼ (71.8) 287/8 (73.3) 30 (76.2) Min

P/N 318201524 (0709) Rev. C

EngNsh- pages 1-8

Espahol - p_iginas 9-16
Fran_ais - pages 17-24

N'enlevezpaslesentretoisessurles parois lat_rales et/ou a I'arri_re du four. Ces

entretoises centrent le four dans I'espace fourni. Le four dolt _tre centr_ pour pr_venir une accumulation
excessive de chameur pouvant causer un feu ou des dommages.

NOTE:

1.La base dolt pouvoir supporter 400 Ibs
(181.4 kg).

2. Assurez-vous que le fond du cabinet est
bien a niveau et que la facade de I'armoire
est d'equerre. Si le cabinet n'est pas
niveau, les glissi_res des grilles auront
tendance a glisser hors du four Iors de

I'ouverture de la porte.

** NOTE: AIIouez au moins 23¼" (59.1 cm)
d'espace pour permettre I'ouverture

de la porte du four.

NOTE: La dimension G est critique
pour une bonne installation du four.

Si la moulure inferieure (ventilation)

du four ne s'adapte pas contre ..........

I'armoire, ou si un bruit se fait ** Por{e'ouvert_
entendre sur les mod&les a (voir la note)

convection, verifiez la dimension G "..
pour vous assurer qu'elle est correcte.

* La distance sugger_e du plancher

est 11 I/2" (29.2 cm).

La distance minimale requise est 41/2 .. (11.4 cm).

(Pour conn_tre les dimensions d'un four encastr_ simple, r_f_rez-vous _ la figure 1)

.

-\

C

Le bord du comptoir

dolt _tre bien coupe,

sans bavure.

Figure 2

3" (76 cm)

Max.

de

jonction

(pas fournie

avec I'appareil)

Four encastre 30"

(76.2 cm)

Toutes les dimensions sont en pouces (cm).

281/2(72.4) 29 (73.7) 24 (61)

519/16(131) 52s//6(132.6) 30 (76.2) Min

2O

Installateur
I. Liseztoutescesinstructionsavantdeproc_der

I'installationdevotreappareil.

2. Enleveztoutlematerield'emballagedufouravantde

proc_derauraccordementdectrique.

3. Observeztouslescodesetr_glementsapplicables.

4. Assurez-vousdelaissercesinstructionsau

consommateur.

5.CESFOURSNESONTPASHOMOLOGUESPOURUNE
INSTALLATIONCOTE-A-C6TEOUSUPERPOSEE.

Consommateur
ConservezcesinstructionsavecvotreManueld'utilisation
etd'entretienpourr6f6rencesfutures.

DIRECTIVES IMPORTANTES

DESECURITE

• Assurez-vous que votre four encastr_ est install_ et

mis a la terre conform_ment par un installateur ou
un technicien de service qualifi_.

• Votre four encastr& doit _tre mis a la terre

conform&ment aux codes Iocaux d'&lectricit& ou, en
J'absence de codes, en conformit& avec le NationaJ

Electrical Code ANSI/NFA No. 70, derniere &dition
aux Etats-Unis, ou avec Janorme ACNOR C22,1,

Pattie 1, au Canada.

Grimper, s'appuyer ou s'asseoir

sur la porte de ce four encastr& peut entra_ner des
bJessures graves et peut aussi causer des
dommages au four encastr&,

• N'utilisez jamais le four encastr& pour chauffer ou

r_chauffer la piece. L'utilisation prolong6e du four
encastr6 sans ventilation ad6quate peut 6tre dangereuse.

W!_ II faut couper I'alimentation

&lectrique durant Je montage des connexions
&lectriques. A d&faut de ce faire iJ peut en r&sulter
des bJessures graves ou Ja mort,

Calibrede Circuitde Calibrede Circuitde

I'appareil(Watts) protection I'appareil(Watts) protection

240V recommande 208V recommande

Moinsde4800W 20A Moinsde4100W 20A
4800W- 7200W 30A 4100W- 6200W 30A
7200W- 9600W 40A 6200W- 8300W 40A

%00W et + 50A 8300W et+ 50A

Table A

Observez tous les reglements et les codes Iocau×
applicables,

I. Un c_ble_lectrique _ 3 ou 4 ills de 120/240 ou 120/208

Volt monophase, 60 Hz CA est requis sur un circuit s6par_

muni d'un fusible sur chaque fil conducteur (fusible
temporis_ ou disjoncteur recommand_). NERELIEZPASde
fusible au neutre. IIfaut tenir compte de I'ajout d'une

plaque de cuissonsuperpos_e au four encastre. Rd_rez-
vous _ la plaque signal_tique de chaque unit_.

NOTE: Lecalibre des fils et leurs connexions doivent &tre
conformes a la capacit_ des fusibles eta la capacit_

nominale de I'appareil, selon le National Electrical Code
ANSI/NFPANo. 70, derni_re _dition, ou selon la norme

ACNOR C22,1, Partie 1, du Code canadien de I'dectricit_
et lescodes et les r_glements Iocaux.

N'utilisez pas de rallonge

&lectrique avec cet appareiL Son utilisation peut causer
un feu, un choc &lectrique ou des blessures corporeHes.

2. IIfaut brancher I'appareil au panneau de distributions en
utilisant des c_bles flexibles a gaine m_tallique ou non

m_tallique. On doit brancher directement a la boite de

jonction le c_ble gaine flexible de I'appareil. IIfaut

disposer la boite de jonction tel qu'illustre a la Figure 1 ou
2 en laissant autant de I_cheque possible dans le c_ble
entre la boite et I'appareil, pour en faciliter le

d_placement si I'entretien s'av_re n_cessaire.

3. Une attache de protection s_curitaire doit retenir le c_ble

arm_ flexible a la boite de jonction.

1.Travaux de menuiserie

Reportez-vous _ la figure 1 ou 2 pour _tablir quelles sont les

dimensions applicables _votre module, ainsi que I'espace

n_cessairepour recevoir I'appareil. Lasurface qui supporte
I'appareil doit &tre en contre-plaqu_ solide ou tout autre
mat_riau du m_me type. IIfaut vous assurerque la surface

est de niveau d'un c6t_ a I'autre et de I'avant a I'arri_re.

2. Exigences lectriques

Cet appareil doit _tre branch_ a une alimentation possedant

latension et la fr_quence appropri6es. II doit 6tre connecte

un seul circuit correctement mis a la terre et protege par

un disjoncteur ou un fusible. Pour savoir quel disjoncteur ou
fusible utilis_ pour cet appareil, r6f_rez-vous _ la plaque
signal_tique pour connaitre la consommation (watts) et avec
cette donn_e, consultez la table A pour connaitre

I'amp_rage requis du disjoncteur ou du fusible.

Risque de choc electrique

La raise _ la terre de cet appareil est obligatoire,
Ne branchez pas I'appareil au circuit &lectrique
tant qu'il ne sera pas mis _ la terre correctement
et en permanence,

• Coupez I'alimentation a la boite de jonction
avant de faire les raccords &lectriques,
Cet appareil doit _tre connect& a un circuit
permanent &lectrique, m&taHique et mis _ la
terre, ou a un connecteur de raise a la terre qui

doit _tre branch& _ la borne ou au fil de raise
la terre de I'appareiL

N'utihsez pas un tuyau d'alimentation de gaz
pour la raise a la terre de I'appareiL

Si vous ne respectez pas toutes les instructions
pr&c&dentes, un feu, des blessures corporeHes ou
un choc &lectrique peuvent en r&sulter.

21

_.t__ Par temps froid, pour prot6ger la
commande du four, il faut attendre au moins trois (3)

heures apr6s sa r6ception avant de mettre I'appareil sous
tension. Ceci 6vitera toute possibilit6 d'endommager la

commande du four Iors de la mise sous tension.

Emplacement des num_ros de module et de
serie

La plaque signal_tique est situ_e sur le c6t_ int_rieur de
la moulure lat6rale.

Pour toute commande de pi6ces ou demande de
renseignement au sujet de votre appareil, assurez-vous
d'inclure le num6ro de mod61e et de s6rie, ainsi que le

num6ro ou lettre de lot de
la plaque signal6tique de

votre four.

Ces appareils sont fabriques avec un fil d'alimentation

neutre blanc et un fil d6nud6 en cuivre de mise a la terre

connect6 au chassis.

Si Jescodes Iocaux permettent la connexion du
fiJ de raise a la terre du chassis au neutre (blanc)

Raccordez le fil de cuivre d6nud6 et le fil blanc du
cable d'alimentation de I'appareil ensemble, et au fil

neutredanslabo_tedejonction. Raccordezles
autres ills du cable d'alimentation, selon leur couleur

respective a leur correspondant dans la boite de

jonction (Figure 3).

Cable d'alimentation

Fild6nud6

EmpJacement

de la plaque
de s_rie

EmpJacement

de la plaque
de s_rie

3. Connexions eJectriques

Le consommateur est responsable et doit cornmuniquer
avec un installateur qualifi6 pour s'assurer que
I'installation 61ectrique est ad6quate et conforme avec le

National Electrical Code ANSI/NFPA No. 70-derni6re
6dition, ou avec la norme ACNOR C22.1, partie 1, du

code canadien de 1'61ectricit6, et les codes et r6glements
Iocaux.

Fils rouges

noirs ]

Bolte de

jonction

Fil blanc

Fild6nud6 Connecteur homologue-

ou vert U.L. (ou ACNOR)

Cable de I'appareil

Figure 3- BOJTEDE JONCTION A 3 FILS

MJSEA LA TERRE

La connexion inappropri_e du

circuit r_sidentieJ en aJuminium a des fiJs en cuivre
peut entrainer un court-circuit ou un feu, N'utiJisez

que des connecteurs con_us pour joindre des ills de
cuivre a ceux d'aluminium, en suivant bien
attentivement Jes directives recommand_es par Je

fabricant,

Mise a la terre du chassis au

neutre. Si I'appareil est utilis_ dans une maison
mobile, un nouveau branchement (1996 NEC), un
v_hicule r_cr_atif ou si les codes Jocaux

n'autorisent pas la connexion du conducteur de
raise _ Ja terre du chassis au neutre, r_f_rez-vous

Ja figure 4.

La raise _ la terre de ces appareiJs est obligatoire.
Ces appareils sont munis d'un cable conducteur en

cuivre flexible. Si la connexion est faite a un filage
r6sidentiel en aluminium, utilisez seulement des

connecteurs speciaux approuv6s pour le raccord de ills
en cuivre eta des fils en aluminium conformes au

National Electrical Code et aux codes et ordonnances
Iocaux.

22

2. Sil'appareilestutilis_dartsunemaisonmobile,
ousi lescodeslocauxN'AUTORISENTPASune

connexion du conducteur de mise a la terre du
chassis au neutre (blanc), s6parez le fil blanc du fil

d#nud# en cuivre de raise a la terre du cable
d'alimentation de I'appareil. Raccordez le fil blanc du

cable d'alimentation de I'appareil au fil blanc de la

boTte de jonction. Connectez les fils rouge et noir du
cable d'alimentation au fil de couleur correspondante
danslabo_tedejonction. Lefild#nud#doit6tre

utilis# pour la raise a terre de I'appareil en accord
avec les normes #lectriques locales applicables.

Connectez le fil d#nud# en cuivre de raise a la terre
au fil de raise a la terre du panneau principal. NE

connectez pas le fil de raise a la terre a un tuyau
d'alimentation de gaz. Ne branchez pas I'appareil au
circuit #lectrique avant qu'il soit mis a la terre
correctement, en permanence. Branchezle

conducteur de raise a la terre avant de mettre

I'appareil sous tension (Figure 4).

Cable d'alimentation

Fil

blanc

Fils

rouges

l

4. Enlever la porte du four

Enlever les portes pour r_duire le poids de I'appareil et ainsi
faciliter sa manipulation et son installation.

[ IMPORTANT 1

Ne soulevez pas la porte du four par la poJgn&e.

Suivrelesinstructions suivantes pour enlever la porte du four:

1. Ouvrez compl_tement la porte.

2. Soulevez les Ioquets mobiles situ_s sur chaque charni_re
vers le devant de I'appareil. IIse peut qu'il soit n_cessaire
d'exercer une I_g_re pression sur lesIoquets mobiles pour

les soulever.

3. Avec une main de chaque c6t6 de la porte, soulevez

16g6rement la porte et tirez-la vers vous pour d_gager les
supports decharni6res. Contin uez atirer la porte versvous
en faisant pivoter le haut de la porte vers I'appareil de
facon a d_gager les bras des charni_res

4. Pour remettre la porte en place proc6dez a I'inverse.
Assurez-vous que les supports des charni6res sont bien
engag6s avant de lib6rer les bras des charni6res.

NOTE: La porte du four est tres Iourde. Assurez-vous de
I'agripper fermement avant de lasoulever hors des fentes

des charni6res. Faites attention Iorsque que la porte est
enlev6e. N'6tendez pas la porte sur sa poign6e. Cela

pourrait lui causer des dommages ou la briser.

Fild#nud6

OU

blanc

Bo_tede jonction Connecteur homologu6-

U.L (ou ACNOR)

Cable de I'appareil

Figure 4 - BOJTE DE JONCTION A 4 FILS

MISE A LATERRE

_,__ Si la connexion a &t& faite en

utilisant un systeme &lectrique a 4 fils, le ch,_ssis de
l'appareil NE DOIT PAS _tre branch& au fil neutre du

c_ble a 4 fils.

ELECTRIClEN: Le cable gaine fourni avec cet appareil
est homologue par I'ACNOR pour connexion a des
circuits residentiels de fib de calibre superieur. La

capacite thermique de I'isolant des cables excede
considerablement celle des circuits residentiels. La

transmission du courant electrique maximum permise
des fils du cable est fonction de la capacite thermique

de la gaine plut6t que du calibre du fil.

IMPORTANT

Ne soulevez pas le four encastr& par la

poign&e de la porte.

Loquet en position normale

Figure 5

FENTESDES CHARNIERES
porte compl6tement d6gagee de I'appareil

Loquet en position engag_e

permettant le retrait

Figure 6

Figure 7

5. Enlever la moulure inf rieure

Enlevez la moulure inf_rieure qui est collie sur le dessus
de I'appareil. Cette derni_re sera install_e plus tard.

23

Installation dans l'armoire

Risque de Iourde charge

• Soyez 2 personnes ou plus pour installer ou
d_placer I'appareil.

, Des blessures ou des dommages a I'appareil

peuvent survenir si vous ne suivez pas cette
instruction.

Le four encastr_ peut basculer

quand la porte est ouverte, II faut doric le fixer
l'armoire a l'aide des supports de fixation fournis
afin de pr_venir le basculement du four et des
blessures corporelles.

Instructions d'installation des supports de fixation

I. R6cup6rez les 2 supports et les vis de fixation cornpris

dans I'emballage contenant la litt6rature.

2. Installez les supports de fixation tel qu'indiqu6 a la
figure 8. Note: Pour 6viter d'endommager I'armoire,

il est recommand6 de percer des trous de 1/16" (0.16
cm) de diam6tre avant de fixer les supports.

F

- Fours simples voir [a Fig. 1
Fours doubles voir [a Fig. 2/

m i

)ace d'environ

3" (7.6 cm)

I

Figure 9

ts de

montage H

Fours simples: Fours doubles voir la Fig. 2

23 1/4" (59.1 cm)*

Fours doubles:

m

46 1/2" (118.1 cm)*

Fours simples voir la Fig. 1

i.... ....,,.............

Figure 8

3. Ins6rez I'unite dans le d6coupage de I'armoire (Figure

6). Glissez I'unit6 vers I'int6rieur en laissant un espace
de 3" (7.6 cm) entre le four et le devant de I'armoire
(Figure 9). Tout en glissant I'appareil vers I'int6rieur,

tirez le cable gain6 a travers le trou du plancber de

I'armoire et vers la boite de jonction.

4. Installez maintenant la moulure inf6rieure a I'aide des
vis fournies avec I'appareil (Figure 10).

5. PoussezI'appareila I'int6rieur contre I'armoire, lessupports

defixation situ6ssurle c6t6 de I'appareilsefixeront derri6re
ceuxqui viennent d'6tre install6sau cabinet.

Pour retirer le four du cabinet pour I'entretien, ins6rez
les outils fournis avec I'appareil dans les ouvertures
situ6es sur les c6t6s du chassis et visible Iorsque la
porte est ouverte (voir la figure 1I).

6. L'installation typique d'un four encastr6 simple 61ectrique

sous le comptoir est pr6sent6e aux figures 12 et 13.

f

I

Four

encastr_

Support de

fixation installe

dans I'armoire

Armoire

Outil fourni,

_1_c6te droit

Support

de fixation

rel_ch_

inserer I'outil

Figure 10

Four retire de

I'armoire

Figure 11

24

Seulementcertainsmodulesdetablesdecuissonpeuvent@re

install6sau-dessusdecertainsmodulesdefoursencastr6s.Les

modelesapprouv6spour6trecombin6ssontidentifi6saI'aide
d'unnum6roMGFIDetd'uncodedeproduit(Consultezlafeuille
quisetrouvedansI'enveloppedelitteratureainsiquelefeuillet

d'instructionsd'installationdelatabledecuissonpourles
dimensions).

Approx. 3"

Pour r_duire les
risques de blessures

et pour emp_cher le
four encastr_ de

basculer. Utilisez les

supports de fixation

pour retenir le four

encastr_

I'armoire.

208/240 Volt, boite

de jonction pour le

four encastre

(7.5 cm)

II faut fermer les cOtes de I'habitacle
par des panneaux de bois pour isoler

I'appareil des armoires de chaque
cOte. La hauteur de ces panneaux

doit faire en sorte que I'installation
des modeles de tables de cuisson au

dessus soit possible.

36" Min.
(91.4 cm) Min.

Utilisez un contre-plaque
de 3A" (1.9 cm) d'epaisseur

monte sur deux solives et

egalite avec le coup-de-

pied. La base doit pouvoir

supporter 200 Ibs (90 kg).

Decoupez une ouverture pour la

sortie du cable arme de I'appareil
vers la boite de jonction.

30" (76.2 cm)

Wall Oven

28 1/2" (72.4 cm) Min.

29" (73.7 cm) Max.

41/2"

(11.5 cm) Max.

28 Y4" (71.8 cm) Min.

24" (61 cm) Min. 28 7/8" (73.3 cm) Max.

Figure 12 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRESIMPLE SOUS LE COMPTOIR

AVEC UNE TABLE DE CUISSON ELECTRIQUEOU A GAZ INSTALLEEPAR-DESSUS

25

Conduit a gaz

Armoire o0 lefour est install_

C6tes de I'armoire

ou panneau de

fermeture

I,ql=====--18"(45.7 cm) Max. -=====-_

5" Max. 6 1/2" Min.

IRaccord(12.7 cm) (16.5 cm

evase

evase

Raccord

Prise

120V/60Hz

mise a la terre

Regulateur
de pression

Robinet de

fermeture

manuel

4"(10 cm)

C6te droit de

I'armoire

(Acces facile

pour fermer

la robinet)

Vue de face

Vue de c6t_ du

four encastr_

Figure 10 - INSTALLATION TYPIQUE D'UNE TABLE DE CUISSON A GAZ MONTEE AU DESSUS

D'UN FOUR ENCASTREELECTRIQUE MONTE SOUS LECOMPTOIR

26

7. Verification du fonctionnement

Si votre appareil poss_de une commande _lectronique
de four. Toutes les fonctions qu'elle contrOle ont _t_

v_rifiees en usine pour leur bon fonctionnement avant
que I'appareil soit exp_di_. Cependant, nous vous

sugg_rons de v_rifier a nouveau le fonctionnement de la
commande _lectrique. Reportez-vous a votre Manuel

d'utilisation et d'entretien ou au feuillet minuterie pour

le r_glage de la commande _lectronique.

1.Retirer tousles items du four avant de proc_der a la
v_rification.

2.Mettre I'appareil sous tension.

3.V_rifier les operations de la commande electronique:
Cuisson-V_rifier que Iorsque le four est en fonction
cuisson, I'_l_ment de cuisson chauffe. 20 secondes apr_s
avoir programm_ le four en mode cuisson, si en ouvrant

la porte vous sentez de la chaleur s'_chapper du four,
c'est qu'il fonctionne.
Grillage-L'_16ment du haut rougit Iorsque le four est

r_gl_ pour le mode grillage.
Convection-Si le four est r_gl_ pour la cuisson ou le

r6tissage par convection, les deux _l_ments cyclent et le
ventilateur convection situe a I'arriere toume. Le

ventilateur convection arr6te Iorsque I'on ouvre la porte
du four.

Avant d'appeier le service d'entretien
R_viser la liste de v_rifications preventives et les

instructions d'operation dans votre Manuel d'utilisation
et d'entretien. Vous sauverez probablement du temps et
de I'argent. La liste contient les incidents ordinaires ne
r_sultant pas de d_fectuosit_s dans le materiel ou la
fabrication de cet appareil.

Pour obtenir notre adresse et notre num_ro de t_l_phone
sans frais, r_f_rez-vous a votre Manuel d'utilisation et
d'entretien.

27

Notes / Notas

28
