Frigidaire FEB24S2ABE, FEB24S5ASE, FEB24S2ASE, FEB24S5ABE, FEB24S2ASF Installation Instructions Manual

...

iNSTALLATiON AND SERVICE MUST BE PERFORMED BY A QUALiFiED iNSTALLER.

iMPORTANT: SAVE FOR LOCAL ELECTRICAL iNSPECTOR'S USE.

READ AND SAVE THESE iNSTRUCTiONS FOR FUTURE REFERENCE.

FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors and liquids in

the vicinity of this or any other appliance. Your new wall oven has been designed to fit a limited variety of cutout sizes to make the job of installing

easier. The first step of your installation should be to measure your current cutout dimensions and

compare them to the cutout dimensions chart below or next page for your model. You may find little or

no cabinet work will be necessary.

Do not remove spacers (if equipped) on the side walls and/or on the back of the built-in oven.

These spacers center the oven in the space provided. The oven must be centered to prevent excess heat buildup that may result in heat damage or fire.

DO NOT INSTALL A 24" WALL OVEN IN A BASE CABINET WITH A COUNTERTOP ABOVE IT. NOTE: Dimension G is critical to the proper installation of the built-in oven. If the oven decorative trim (ventilation) does not

but against the cabinet, or if noise is heard on convection models, verify dimension G to assure it is according to the required dimension.

NOTE: For a cutout height greater than H Min. dimension add one 2" (5 cm) wide wood shim to each side of the opening under

the appliance side rails.

NOTE: Base must be capable of supporting 150 pounds (68 kg).

** NOTE: Allow at least 19 3/8" (49.2 cm) clearance for door depth when it is

open.

Suggested distance from B floor is 31 " (78.7 cm). |

Minimum required distance is 18" (45.7 cm).

Except for 30" models,

minimum required distance ..........

is 4 1/2" (11.4 cm). **Door Open

(see note)

"'",,%.

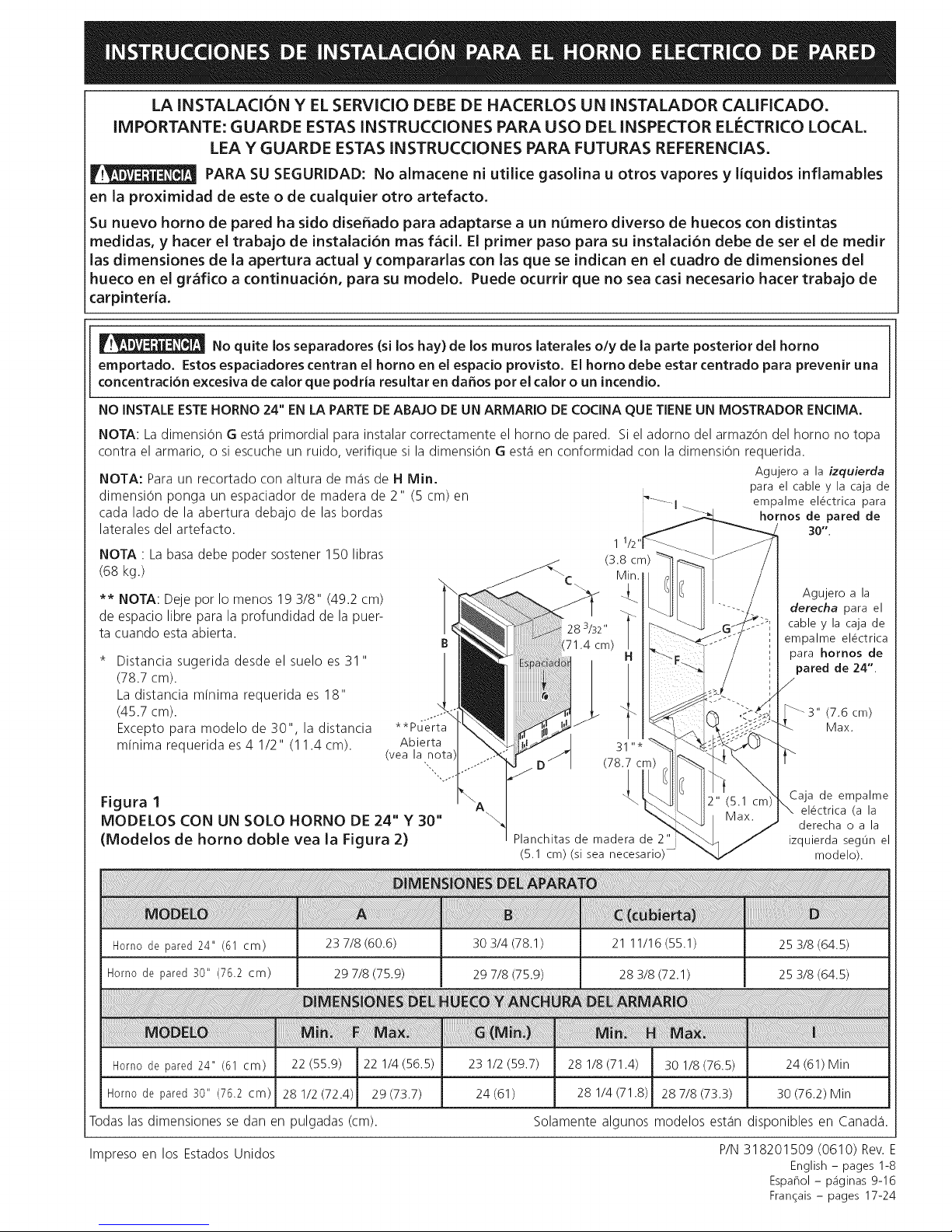

Figure 1 24" AND 30" SINGLE OVENS

(Double Ovens see Figure 2)

1 1/2"

(3.8 cm)

Min.

28 3/32 "

(71.4 cm)

31 "*

(78.7 cm)

2" (5.1 cm) Wide Wood

Spacer if

Hole for cable and

electrical junction box on

left side for 30" Wall

Ovens.

Hole for cable and

electrical junction

box on right side for

24" Wall Ovens.

(7.6 cm)

Max.

Electrical Junction

Box (Right or left

side depending of

model)

24" (61 cm) Wall Oven 23 7/8 (60.6) 30 3/4 (78.1) 21 11/16 (55.1) 25 3/8 (64.5)

30" (76.2 cm) Wall Oven 29 7/8 (75.9) 29 7/8 (75.9) 28 3/8 (72.1) 25 3/8 (64.5)

24" (61 cm)Wall Oven 22 (55.9)

30" (76.2 cm)Wall Oven 28 1/2 (72.4)

All dimensions are in inches (cm).

Printed in United States

22 1/4 (56.5) 23 1/2 (59.7)

29 (73.7) 24 (61)

28 1/8 (71.4) 30 1/8 (76.5) 24 (61) Min

28 1/4 (71.8) 28 7/8 (73.3) 30 (76.2) Min

Some models are not available in Canada.

P/N 318201509 (0610) Rev. E

English - pages 1-8

Espa_ol- p_iginas 9-16 Fran_ais - pages 17-24

Do not remove spacers (if equipped) on the side wails and/or on the back of the built-in oven. These spacers center the oven in the space provided. The oven must be centered to prevent excess heat buildup that may result in heat damage or fire.

11/2"

(3.8 cm)

47 3/4"

(121.3 cm)

Min_:{_

Hole for cable and electrical junction box on left side for

30" Wall Ovens.

Hole for cable and electrical

junction box on right side for 27" / Wall Ovens.

** 15oor0

(see note)

Electrical Junction Bo>

(Right or left side

depending of model)

NOTE: Dimension G is critical to the proper installation of the built-in oven. If the oven decorative trim (ventilation)

does not but against the cabinet, or if noise is heard on convection models, verify dimension G to assure it is according to the required dimension.

Figure 2 27" AND 30" DOUBLE OVENS

(Single Ovens see Figure 1)

27" (68.6 cm) Wall Oven 26 7/8 (68.2) ( 27 1/8 (68.9))

30" (76.2 cm) Wall Oven 29 7/8 (75.9)

27" (68.6 cm) Wall Oven 247/8(63.2) 25 1/4(64.1)

30" (76.2 cm) Wall Oven 28 1/2 (72.4) 29 (73.7)

All dimensions are in inches (cm). Some models are not available in Canada.

NOTE: Base must be capable of supporting 300 pounds (136 kg).

** NOTE: Allow at least 19 3/8" (49.2 cm) clearance for door depth when it is open.

* Dimensions for stainless steel models.

49 1/4 (125.1) 24 11/16 (60.6) 25 3/8 (64.5)

50 (127) 28 3/8 (72.1) 25 7/16 (64.6)

23 1/2 (59.7) 48 (121.9) 49 7/8 (126.7) 27 (68.6) Min

24 (61) 49 1/8 (124.8) 49 3/4 (126.4) 30 (76.2) Min

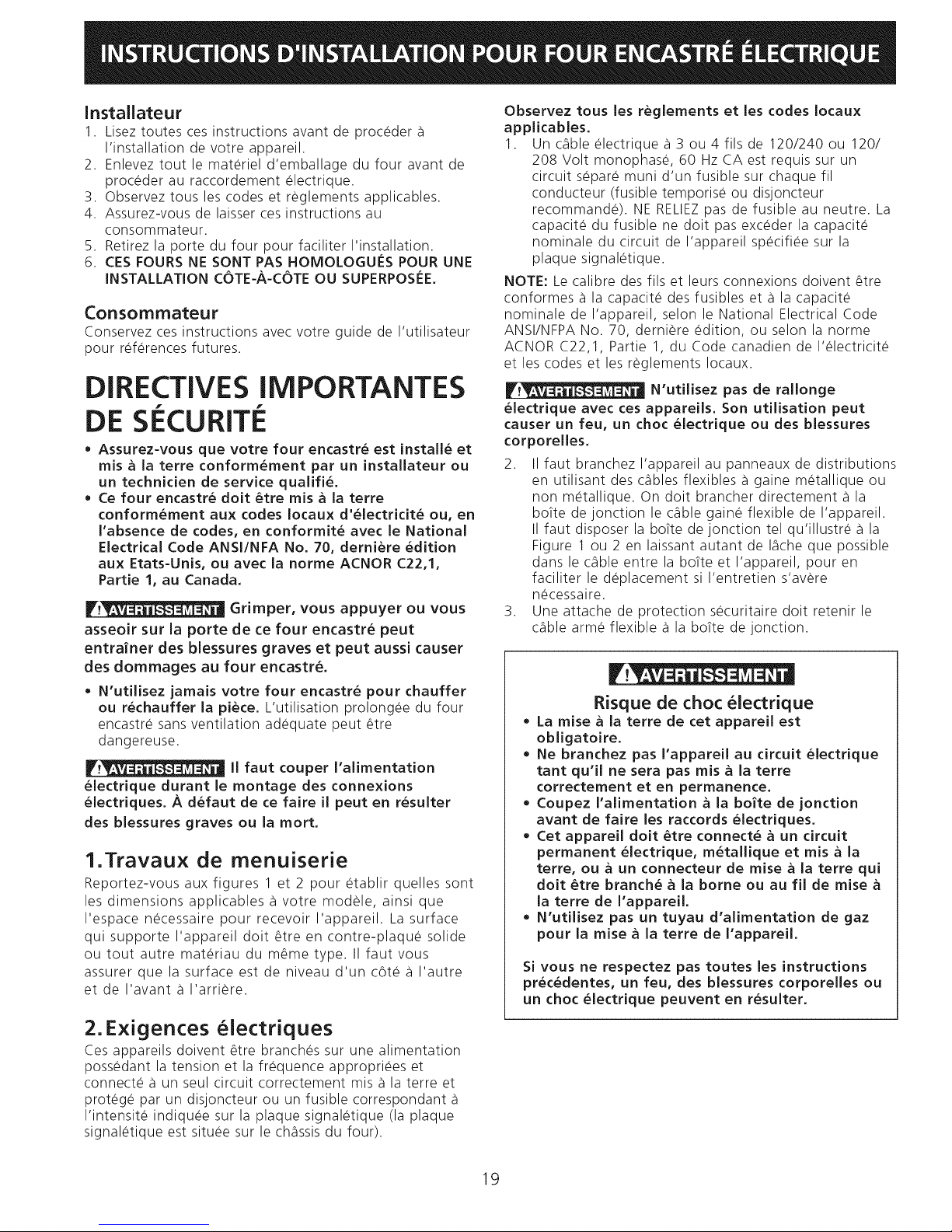

Important Notes to the Installer

1. Read all instructions contained in these installation instructions before installing the wall oven.

2. Remove all packing material from the oven compartments before connecting the electrical supply

to the wall oven.

3. Observe all governing codes and ordinances.

4. Be sure to leavethese instructions with the consumer.

5. Oven door may be removed to facilitate installation.

6. THESEOVENS ARE NOT APPROVED FOR STACKABLE OR SIDE=BY=SIDEINSTALLATION.

Important Note to the Consumer Keep these instructions with your Owner's Guide for future

reference.

Observe all governing codes and local ordinances

1. A 3-wire or 4-wire single phase 120/208 or 120/240 Volt, 60 Hz AC only electrical supply is required on a separate circuit fused on both sides of the line (time-delay fuse or circuit breaker is recommended).

DO NOT fuse neutral. The fuse size must not exceed the circuit rating of the appliance specified on the

nameplate.

NOTE: Wire sizes and connections must conform with the fuse size and rating of the appliance in accordance

with the American National Electrical Code ANSI/NFPA No. 70-latest edition, or with Canadian CSA Standard

C22.1, Canadian Electrical Code, Part 1, and local codes and ordinances.

IMPORTANT SAFETY INSTRUCTION

• Be sure your wall oven is installed and grounded properly by a qualified installer or service

technician.

• This wall oven must be electrically grounded in accordance with local codes or, in their absence, with the National Electrical Code ANSI/NFPA

No.70= latest edition in United States, or with CSA Standard C22.1, Canadian Electrical Code, Part 1, in

Canada.

Stepping, leaning or sitting on the

door of this wall oven can result in serious injuries and can also cause damage to the wall oven.

• Never use your wall oven for warming or heating the room. Prolonged use of the wall oven without

adequate ventilation can be dangerous.

The electrical power to the oven must

be shut off while line connections are being made. Failure to do so could result in serious injury or

death.

1. Carpentry

Refer to figure 1 or 2 for the dimensions applicable to your appliance, and the space necessary to receive the oven. The oven support surface may be solid plywood or

similar material, however the surface must be level from side to side and front to rear.

An extension cord should not be used

with this appliance. Such use may result in a fire, electrical shock, or other personal injury.

2. These appliances should be connected to the fused disconnect (or circuit breaker) box through flexible

armored or nonmetallic sheathed cable. The flexible armored cable extending from the appliance should

be connected directly to the junction box. The

junction box should be located as shown in figure 1

or 2 with as much slack as possible remaining in the cable between the box and the appliance, so it can be moved if servicing is ever necessary.

3. A suitable strain relief must be provided to attach the flexible armored cable to the junction box.

Electrical Shock Hazard

• Electrical ground is required on this appliance.

• Do not connect to the electrical supply until appliance is permanently grounded.

• Disconnect power to the junction box before making the electrical connection.

• This appliance must be connected to a grounded, metallic, permanent wiring system,

or a grounding connector should be connected to the grounding terminal or wire lead on the

appliance.

• Do not use a gas supply line for grounding the appliance.

2. Electrical Requirements

Theses appliances must be supplied with the proper voltage and frequency, and connected to an individual, properly grounded branch circuit, protected by a circuit breaker or fuse, having amperage as noted on the rating plate (the rating plate is located on the oven frame).

Failure to do any of the above could result in a

fire, personal injury or electrical shock.

Waitatleastthree(3)hoursafter

receivingthisbuilt-inovenbeforeswitchingthepoweron topreventpossibledamageto thebuilt-inovencontrol atpoweron.

3. Adjusting Oven Height

A. Models with extension panel (some

models only): Remove and lay aside the lower vent decorative trim

that is taped to the outer side panel of the oven. The decorative trim will be fastened to the lower front of

the oven after it has been installed in the cabinet. There is a 1 1/2" (3.8 cm) height adjustment on

models with extension panel (see figure 3). With this adjustment and a 1/2" (1.2 cm) trim overhang, a unit can be installed in existing openings 48" (121.9 cm)to

50" or 49 7/8" (127 cm or 126.7 cm) high (for double oven) or 28 1/8" (71.4 cm) to 30 1/8" (76.5 cm) (for

single oven).

OVEN

OVEN BOTTOM

EXTENSIONPANEL

Figure 4

4. Electrical connection

It is the responsibility and obligation of the consumer to contact a qualified installer to assure that the electrical installation is adequate and is in conformance with the

National Electrical Code ANSI/NFPA No. 70-latest edition, or with CSA Standard C22.1, Canadian

Electrical Code, Part 1, and local codes and ordinances. Electrical ground is required on these appliances.

ADJUSTMENT

J HOLES

EXTENSION

PANEL

Figure 3

SCREWS

To adjust oven height:

1. Lay oven on its back. (see figure 4).

2. Remove the 6 screws that fasten the side

extension panel to the bottom sides of the oven.

3. Move each panel down to the position that

increases the oven height to fit your opening. Each position changes oven height approximately 1/2" (1.3 cm).

4. Line up the appropriate holes in the side extension

panels and sides of the oven. Put back the 6

screws.

5. Proceed with oven installation. Return to upright position.

B. Models without extension panel (some models only):

Oven height can be adjusted with 2" (5 cm) wide wood shims when needed to fit into an existing cabinet cutout opening, when cutout height exceeds H Min. dimension (see Figure 1 or 2).

These appliances are equipped with a copper conductor flexible cable. If connection is made to aluminum house

wiring, use only special connectors which are approved for joining copper and aluminum wires in accordance

with National Electrical Code and local codes and ordinances.

These appliances are manufactured with a white neutral power supply wire and a frame connected green or bare copper ground wire.

If local codes permit connection of the frame grounding conductor to the neutral (white)

wire. (The 3-conductor cord or cable must be replaced with a 4-conductor cord or cable where

grounding through the neutral conductor is prohibited in new installations, mobile homes,

recreational vehicles or in other areas where local codes do not permit neutral grounding)

Connect the green (or bare copper) wire and the white wire from the appliance cable to the supply cable ground wire (white or bare) inside the junction box. Connect the remaining wires inside the junction box from the power supply cable to the matching colors of the appliance cable wires. (figure 5).

Cable from Power Supply

Ground Wire : _<_ _ Wiresq

2__k _ _Black

Red <

If connecting to a 4-wire electrical

system (mobile homes), the appliance frame MUST NOT be connected to the neutral wire of the 4-wire

electrical system.

W_ ction Box

Ground Wire U,L,-Listed Conduit (Bare or Green Wire) :: Connector (or CSA listed)

Cable from appliance

"White Wire

Figure 5

3-WIRE GROUNDED JUNCTION BOX

Improper connection of aluminum

house wiring to copper leads can result in a short circuit or fire. Use only connectors designed for joining copper to aluminum, and follow the manufacturer's recommended procedure closely.

. If used in mobile homes or if local codes DO

NOT permit connection of the frame grounding conductor to the neutral (white) wire, separate

the white and bare copper ground wires that extend out of the end of the supply cable of the appliance. Connect the white wire from supply cable to the neutral white wire in the junction box. Connect the black and red wires from the supply cable to the matching color wires in the junction box. The bare wire must now be used to ground the appliance in

accordance with local electrical codes. Connect the bare copper ground wire to the grounded lead in the

service panel. DO NOT ground to a gas supply pipe. DO NOT connect to electrical power supply until appliance is permanently grounded. Connect the ground wire before turning on the power (figure 6).

NOTE TO ELECTRICIAN: The armored cable leads supplied with the appliance are CSA-recognized for

connection to larger gauge household wiring. The insulation of the leads is rated at temperatures much higher than temperature rating of household wiring. The current carrying capacity of the conductor is governed by the temperature rating of the insulation around the wire, rather than the wire gauge alone.

Do not lift the oven by the door handle.

Model and Serial Number Location The serial plate is located along the side of the oven

door in the open position. When ordering parts for or making inquires about your

oven, always be sure to include the model and serial numbers and a lot number or letter from the serial plate

on your oven.

Serial Plate Location

Cable from Power Supply

Ground Wire_ r_'-d_. _...._

Red White Wire

GroundW,re W,re,s

(Bare or Green \,\

juncti_.W'_lLii_et _' r_onduit

Cable from appliance

Figure 6

4-WIRE GROUNDED JUNCTION BOX

Black

Connector(orCSAlisted)

5. Cabinet Installation

A. 24" and 27", Single and Double Ovens

Insert appliance into cutout. Use the screws provided to fasten the front frame of the appliance to the cabinet. The mounting holes in the front frame of appliance may be used as a template to locate the appliance mounting screw holes.

To fasten the appliance to the cabinet:

1. Line up the 2 mounting holes on the decorative trim (ventilation) (taped to the oven side panel) with the lower mounting holes on each side of the oven frame, below the oven door (see figure 7).

2. Use 2 screws from the miscellaneous parts bag to secure the decorative trim (ventilation) and

appliance to the cabinetry.

3. Use the remaining 2 screws for mounting the appliance in the upper two mounting holes on

each side of the oven frame, above the door.

Cutout Dimensions

28 1/2" (72.4 cm) Min.* >

< 29" (73.7cm) Max.* I I ,!II< 28 1/16" (71.3cm) Min. I I

29 5/8" (75 2 cm) Max

iU ' / /U,

i _- 122Mounting Brackets

21 1/4" I

27 1/4"

(71.8cm) Min.

28 7/8"

(73.3cm) Max.

54.ocm)|

_VVoodShims(ifNeeded) P=:=_q

* RecommendedCutout Width is28 1/2" (72.4 cm)

Figure 8

30" SINGLE OVEN

MOUNTING

DECORATIVETRIM (VENTILATION)

MOUNTING SCREW

Figure 7

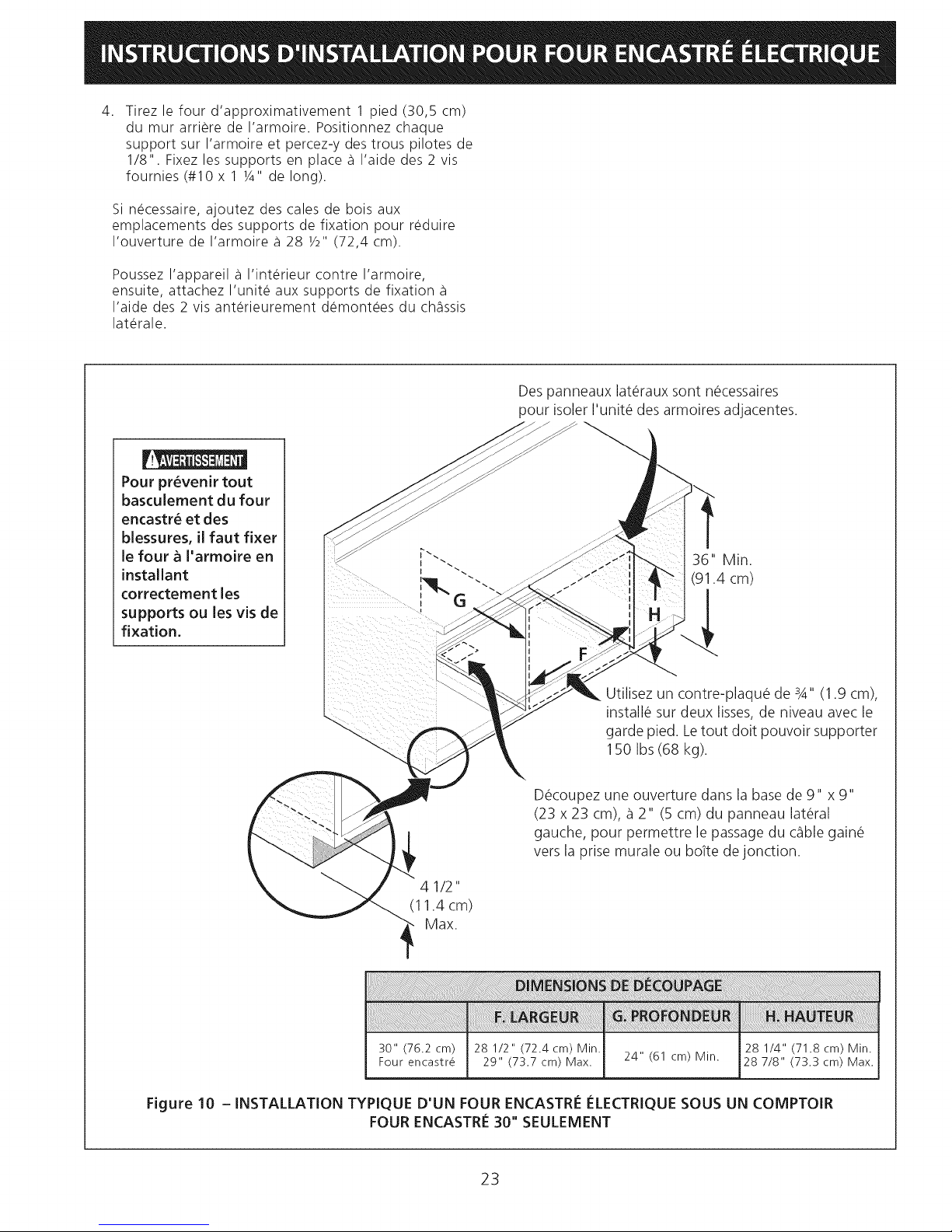

B. 30", Single and Double Ovens

The wall oven can tip when the door

is open. The mounting brackets supplied with the

wall oven must be attached to the cabinet and the appliance to prevent tipping of the wall oven and

injury to persons.

Mounting Brackets Installation Instructions

1. Unpack the wall oven and find the 2 mounting screws included in the literature package. The door may be removed to facilitate handling (see the

Owner's Guide for instructions).

The mounting brackets are temporarily installed under the decorative side trims of the oven when shipped (see Figure 8 or 9 ). Remove the mounting brackets from the unit side frame using a No. 2 Robertson@ screw driver (square drive preferred, however a No. 2

Phillips@or Quadrex@ screw driver can also be used). Open the door to remove the screws, located at the upper end of the side trim.

Cutout Dimensions

28 1/2" (72.4 cm) Min.*

29" (73.7 cm) Max.*

28 1/16" (71.3 cm) Min.

_729 7/16" (74.8 cm)Max.'_

........ f

Mounting Brackets

42 3/4"

108.6 cm)

(106.7 cm)

_Wood Shims(If Needed)J=_'J

* RecommendedCutout Width is28 1/2" (72.4 cm)

Figure 9

30" DOUBLE OVENS

49 1/8"

1(124.8 cm) Min. m 49 3/4"

I(126.4 cm) Max.

3. Insert the unit into the cabinet opening. Slide unit 4. inward leaving 1 3/s" (3.5 cm) clearance between the

oven decorative trim and cabinet. Pull the armored cable through the hole in the floor and toward the

junction box while moving the appliance inward. Use

the second set of holes in the side frame of the unit as a guide to find the position of the mounting brackets

on the sides of the cabinet opening. Mark the position of the mounting brackets as shown in Figure 8 or 9.

To reduce the risk of personal injury and

tipping the wall oven, the wall oven must be secured to

the cabinet(s) by properly installed mounting screws or

brackets,

Pull out the oven approximately 1 foot (30.5 cm) away from the cabinet. Reposition each bracket on the cabinet and drill 1/8" pilot holes. Fasten the brackets in place using the 2 screws supplied (#10 x

1 1/4" long).

If needed, add wood spacersat the mounting bracket locations to reduce the cabinet opening to

28 1/2" (72.4 cm). Now push the unit in and against the cabinet, then

attach the unit to the mounting brackets using the 2 screws removed earlier from the side frame.

Side filler panels are necessaryto isolate

the unit from adjoining cabinets.

36" Min.

(91.4 cm)

Use3/4" (1.9 cm) plywood, installed

on two runners, flush with toe plate.

Must be capable of supporting 150 pounds. (68 kg).

Cut an opening in wood base minimum 9" x 9" (23 x 23 cm), 2" (5 cm) from left side filler panel, to

route armored cable to the wall outlet or junction box.

4 1/2"

(1 1.4 cm)

Max.

30" (76.2 cm) 28 1/2" (72.4 cm) Min. 28 1/4" (71.8 cm) Min.

Wall Oven 29" (73.7 cm) Max. 24" (61 cm) Min. 28 7/8" (73.3 cm) Max.

Figure 10 - TYPICAL UNDER COUNTER INSTALLATION OF AN ELECTRIC BUILT-IN OVEN

30" SINGLE WALL OVEN ONLY

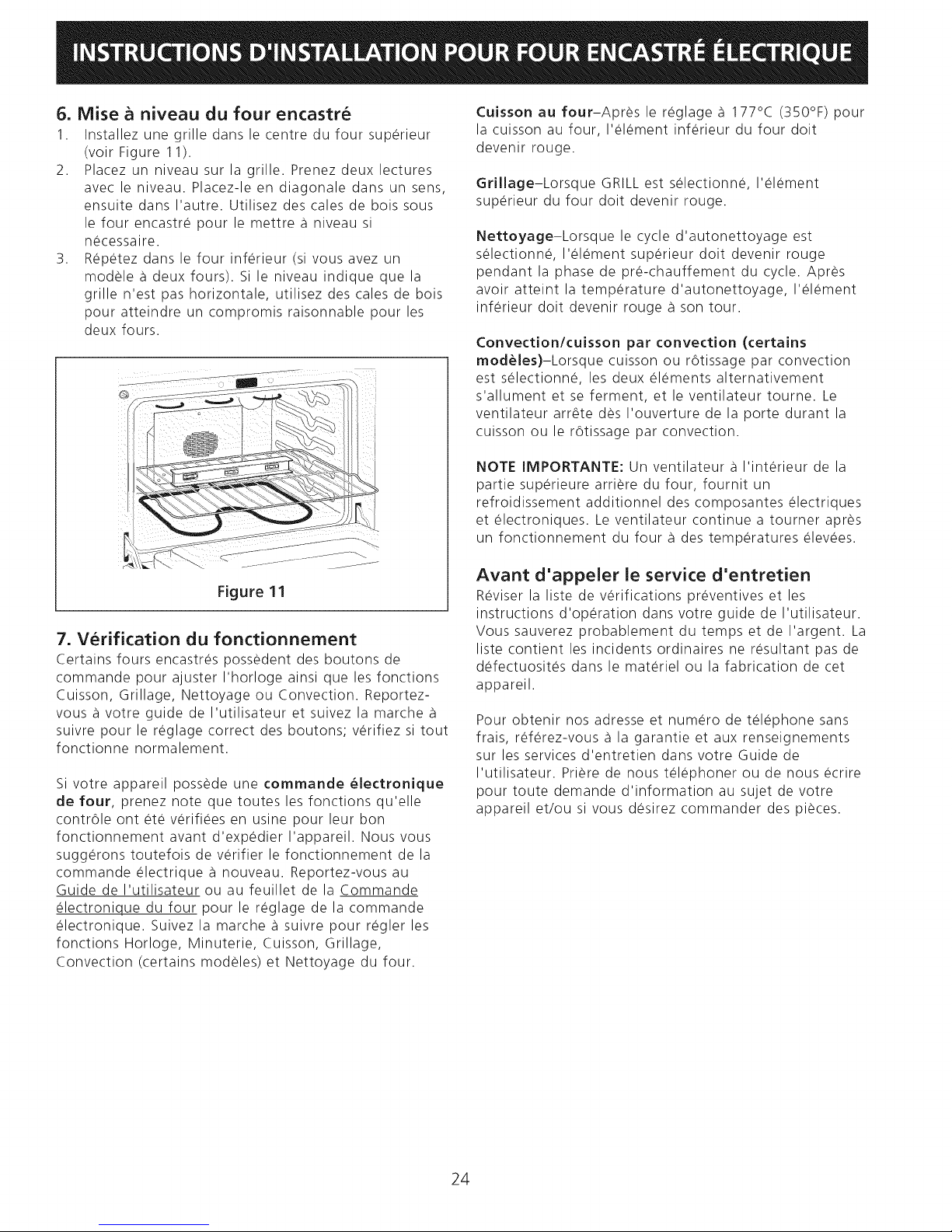

6. Leveling the Wall Oven

1. Install an oven rack in the center of the upper oven (see Figure 11).

2. Place a level on the rack. Take 2 readings with the level placed diagonally in one direction and then the

other. Use wood shims under the wall oven to level if necessary.

3. Repeat in the lower oven if you have a double cavity wall oven. If the level indicates that the rack is not

level, use wood shims to reach a compromise for both ovens.

Figure 11

7. Checking Operation

Some wall ovens model have Manually Operated Control Knobs to set the clock and the oven bake, broil

convection (some models) or clean functions. Refer to the "Owner's Guide" or to the "Oven Control Guide"

supplied in the literature package and check all controls for correct operation.

Bake-After setting the oven to 350°F/177°C for baking, the lower element in the oven should become red.

Broil-When the oven is set to BROIL,the upper element in the oven should become red.

Clean-When the oven is set for a self-cleaning cycle, the upper element should become red during the preheat portion of the cycle. After reaching the self-cleaning temperature, the lower element will become red.

Convection (some models )-When the oven is set for a convection baking or roasting, both elements cycle on

and off alternately and the convection fan will turn. The convection fan will stop turning when the oven door is opened during convection baking or roasting.

IMPORTANT NOTE: A fan inside the upper rear part above the oven (some models) provides additional cooling of the oven electrical and electronic components.

The fan will continue to run after the oven has been operating at high temperatures.

Before You Call for Service

Read the Avoid Service Checklist and operating instructions in your Owner's Guide. It may save you time and expense. The list includes common occurrences that are not the result of defective workmanship or materials in this appliance.

Refer to the warranty in your Owner's Guide for our toll- free service number and address. Please call or write if

you have inquiries about your product and/or need to order parts.

if your model is equipped with an Electronic Oven Control. Each of the functions has been factory checked before shipping. However, it is suggested that you verify the operation of the electronic oven controls once more.

Refer to the Owner's Guide or to the Electronic Oven Control Guide for operation. Follow the instructions for

the Clock, Timer, Preheat, Bake, Broil Convection (some models) and Clean functions.

LA INSTALACION Y EL SERVICIO DEBE DE HACERLOS UN INSTALADOR CAUFICADO.

IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL iNSPECTOR ELECTRICO LOCAL.

LEA Y GUARDE ESTAS INSTRUCCIONES PARA FUTURAS REFERENCIAS.

PARA SU SEGURIDAD: No almacene ni utilice gasolina u otros vapores y liquidos inflamables

en la proximidad de este o de cualquier otro artefacto. Su nuevo homo de pared ha sido diseEado para adaptarse a un n0mero diverso de huecos con distintas

medidas, y hacer el trabajo de instalaci6n mas f_cil. El primer paso para su instalaci6n debe de ser el de medir las dimensiones de la apertura actual y compararlas con las que se indican en el cuadro de dimensiones del hueco en el gr_fico a continuacion, para su modelo. Puede ocurrir que no sea casi necesario hater trabajo de

carpinteria.

No quite losseparadores (si los hay) de los muros laterales o/y de la parte posterior del homo

ernportado. Estos espaciadores centran el homo en el espacio provisto. El homo debe estar centrado para prevenir una concentration excesiva de calor que podria resultar en daSos por el calor o un incendio.

NO INSTALE ESTEHORNO 24" EN LA PARTE DEABA]O DE UN ARMARIO DE COCINA QUE TIENE UN MOSTRADOR ENCIMA. NOTA: Ladimension G est,1primordial para instalar correctamente el homo de pared. Si el adorno del armazOn del homo no topa

contra el armario, o si escuche un ruido, verifique si la dimension G est,1en conformidad con la dimension requerida.

NOTA: Para un recortado con altura de m_isde H Min. Agujero a la izquierda

dimension ponga un espaciador de madera de 2" (5 cm) en _ ...... I _ empalme ebctrica para

cada lado de la abertura debajo de las bordas _-" hornos pared de laterales del artefacto. 11/2,,_---'_ _ 10".

NOTA • La basa debe poder sostener 150 libras _ / __ _--_ /

para el cabley lacaja de

_i8 k " _ ,3.8 cm, _ , ,

• g') ">_. ...--"'_C. Min. _< I / Agujero a la

NOTA: Deje por Io menos 19 3/8" (49.2 cm) ' "-_ . / , , ,

de espaclo hbre para la profundldad de la puer- _ '-S_'> cable lacaa de

ta cuando esta abierta. " ] _ jG_;-"i em_alYneelOJ_trica

. . . _ ..... oerecna para el

B m_/ _ ...../ i

• Distancla.... sugerlda desde el suelo es 31 " " " H _F_ / i' para,,aredhornOsde24"de

(78.7 cm). j II /" " La distancia minima requerida es 18" . _<<_. '_--

(45.7 cm). ......." "" <,_ _ 1_ "<..-4""__ _ 3" (7.6 cm)

Excepto para modelo de 30" la distancia **Puerta _U--_I . _'_ .;:_.;-;';;'_ Max. minimarequeridaes4 1/2" (11.4cm). , Ab,ierta __J 31"*_'i__'-_

<vea ,a..not?;............\_ D_'I (78.7 cm). _-_"-1_ _"

_OU_1OS CON .N SOLO HORNO DE 24,, . 30, ' _'_A% < <_ i"_(MSal.C_N,_?!_:?_r:(aP:lli;e

(Modelos de homo doble yea la Figura 2) Planchitas de madera de 2" _'1_ izquierda seg0n el

(5.1 cm) (si sea necesario)-- \J,_ modelo).

Homode pared24" (61 cm) 23 7/8 (60.6) 30 3/4 (78.1) 21 11/16 (55.1) 25 3/8 (64.5)

Homode pared30" (76.2 cm) 297/8(75.9) 29 7/8 (75.9) 28 3/8 (72.1) 25 3/8 (64.5)

Hornode pared24" (61 cm) 22 (55.9) 22 1/4(56.5)

Hornode pared 30" (76.2 cm) 28 1/2 (72.4) 29 (73.7)

Todas las dimensiones se dan en pulgadas (cm).

Impreso en los Estados Unidos

23 1/2 (59.7) 28 1/8 (71.4) 30 1/8 (76.5)

24 (61) 28 1/4 (71.8) 28 7/8 (73.3)

Solamente algunos modelos estan disponibles en Canada.

P/N 318201509 (0610) Rev.

24 (61) Min

30 (76.2) Min

English - pages 1-8 EspaAol - p_qginas9-16 Fran_ais - pages 17-24

No quite los separadores (si los hay) de los rnuros laterales o/y de la parte posterior del homo

emportado. Estos espaciadores centran el homo en el espacio provisto. El homo debe estar centrado para prevenir una concentration excesiva de calor que podria resultar en da_os pot el calor o un incendio.

11/2"

(3.8 cm)

Min.

Agujero a la izquierda para el cable

y la caja de empalme el_ctrica para

hornos de pared de 30".

47 3/4"

(121.3 cm)

> (29.2 cm)

** Puerta Abierta

(vea la nota)

Caja de empalme el_ctrica

(a la derecha o a la

izquierda segOn el modelo).

11 1/2 '¢"

NOTA: La dimension G est,1 primordial para instalar correcta- mente el homo de pared• SieladornodelarmazOndelhomo

no topa contra el armario, o si escuche un ruido, verifique si la dimension G est,1en conformidad con la dimension requerida.

Figura 2

MODELOS CON UN HORNO DOBLE DE 27" Y 30"

(Modelos de homo doble yea la Figure 1)

Agujero a la derecha para el cable y la

caja de empalme el_ctrica para

hornos de pared de 27".

3" (7.6 cm)

Max.

2" (5.1 cm)

Min.

NOTA • La basa debe poder sostener 300 libras (136 kg.)

• * NOTA: Deje por Io menos 19 3/8" (49.2 cm) de espacio libre para la profundidad de la puerta cuando esta abierta.

* Parael modelo de acero inoxidable.

i! !!!!!!! ! ! ! ! 2!!!!!!!!ii!iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!!i ii !!!

iiii!ii!!iiiiiiiiiiii!i!i!iiiiiiiiiii!!!!!!!!ii!iii!!iiiiil!!!ii!iiii!ii

Homo de pared 27" (68.6 cm) 267/8(68.2)(27 1/8(68.9)) 49 1/4(125•1) 2411/16(60.6) 253/8(64.5)

Homo de pared 30" (76.2 cm) 29 7/8 (75•9) 50 (127) 28 3/8 (72•1) 25 3/8 (64•5)

¸ ii ! !i i! i !i!iiiiiiiiiiiiiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiii iiiiiiii iiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiii!i!! ! i !i!!!!ii!!i!i!i!i!ii!iiiiiii!i!!!i!i! i! i! i!! ! ii i! ii i ! !!!i! ! i!!ii!!i!!!!!!!!!!i!!!! i! i! !! i!!!!!!! i!i i i i i iiiiiiiiiiiiii iiiii ii ii i iiiiiiiiiii ! i i !!!i!!!i!i!iiiiiiiiiii i i iiiiiiiiiiiiiiiiiiii!i!!!!!ii!i iiii ii !i i ii iii i i ii i i i iiiiiiiiiiiiiii !i ! ¸ iii i iiii i!ii ili i!i ii!i

___i¸_____;_;;_i____i;;__i_!; _ ;__!;; ___}__i,_;________;i______i___;______!_ii ___;___i_!___;_i_;_i_;____ __i;i¸¸:__;__i¸__i¸i¸____!_______i¸ ___ _;;;_i_!___;_i_;_i_ _ii___i_;i;::_i_ii___i____i;i¸_i!i¸__i¸__i¸__ i¸_i;_i¸_:______;__ ii_;___! i____! !;;_!___ii;; i; iii¸__!} _i;_i_!___;_i_;_i_;_i_;_i_;_i__ii___i;i¸_i!i¸__i¸__i¸__i¸__i¸_________i_i¸ii __ii__;;;i¸¸!!_i__i_!;ii!_i___;____ __ ___i_i ____!!;;_i_;__!__;i¸____i;¸;¸¸¸¸8!8_!_i;i¸__i__i__i¸_!__}_____!_!_{__;i_!}___;_i__;_i__;_i__;__:___; _ii_;__:i_!__:i_!_____!_i_¸;¸¸¸¸8i_!}__ _;__i_!}_

Homo de pared 27" (68.6 cm) 247/8(63.2) 25 1/4(64.1) 23 1/2(59•7) 48(121•9) 497/8(126.7) 27(68.6) Min

Homo de pared 30" (76.2 cm) 281/2(72•4) 29(73•7) 24(61) 491/8(124•8) 493/4(126.4) 30(76.2) Min

Todas las dimensiones se dan en pulgadas (cm).

Solamente algunos modelos estan disponibles en Canada.

Notas irnportantes para el instalador

1. Lea todas las instrucciones contenidas en este manual antes de instalar el homo.

2. Saque todo el material usado en el embalaje del compartimiento del homo antes de conectar el suministro electrico o de gas a la estufa.

3. Observe todos los codigos y reglamentos pertinentes.

4. Deje estas instrucciones con el consumidor.

5. La puerta del homo se puede quitar para facilitar la instalacion.

6. ESTE HORNO NO ESTA APROBADO PARA LA INSTALACION DE RIMERO O DA LADO A LADO.

Nota importante ai consurnidor

Conserve estas instrucciones y el manual del usuario para referencia futura.

INSTRUCCIONES

Cumpla con todos los c6digos en vigor y todos los re- glarnentos locales.

1. Para el suministro electrico solamente se necesita corriente con frecuencia de 60 Hz AC y fase 0nica de

120/208 o 120/240 voltios suministrada pot cable de 3 o de 4 alambres en un circuito separado con fusibles en ambos lados de la Ifnea (se recomienda un fusible de

tiempo retardado o un cortacircuito). NO ponga un fusible en el hilo neutro. El tama_o del fusible no tiene

que exceder la capacidad del circuito necesario para el electrodomesticos y la cual se especifica en la placa.

NOTA: El tama_o de los cables y de las conexiones debe de estar en conformidad con el tama_o del fusible y con la

capacidad del electrodomesticos y de acuerdo con el Codigo Electrico Nacional ANSI/NFPA No. 70 - 01tima edicion, o el Codigo Electrico Canadiense CSA Standard

C22.1, Part 1, y los codigos y reglamentos locales.

IMPORTANTES DE SEGURIDAD

• Asegurese de que su homo a pared sea instalada y puesta a tierra de forrna apropiada pot un

instalador calificado o pot un tecnico de servicio.

• Este homo de pared debe set electricarnente puesta a tierra de acuerdo con los c6digos locales

o, en su ausencia, con el C6digo Electrico National ANSI/NFPA No. 70-ultirna edicion en los Estados

Unidos, o el Codigo Electrico Canadiense CSA Standard C22.1, Part 1, en Canada.

W.__ Pisar, apoyarse, o sentarse sobre la puerta de este homo a pared puede resultar en

serias lesiones y tarnbien puede causar da_os al homo a pared.

• Nunca use su homo a pared para calentar el cuarto. El uso prolongado de la estufa sin la

ventilacion adecuada puede set peligroso.

La corriente electrica al homo debe

estar apagada rnientras se hacen las conexiones de lineas. Si no se apaga, da_os serios o la rnuerte podrian resultar.

1. Carpinteria

Consulte las Figuras 1 y 2 para conocer las dimensiones pertinentes al modelo de su homo y al espacio necesario

en el que poner el homo. La superficie donde se va a apoyar el homo debe de set de madera contrachapada solida u otto material similar y, sobre todo, la superficie

tiene que estar a nivel, de lado a lado, y de atr_is hacia adelante.

2. Requisitos Electricos

Este artefacto debe set suministrado con el voltaje y la frecuencia adecuados, y conectado a un circuito individual correctamente puesto a tierra, protegido pot un cortacircuito o un fusible con el amperio anotado en la placa de calificacion (la placa se encuentra en el

armazon del homo).

No se debe usar una alargadora para

enchufar este electrodornestico. Esto podria resultar en un incendio, un choque electrico u otto tipo de

da_o personal.

2. Este electrodomestico debe conectarse a la caja de fusibles (o de cortacircuito), pot medio de un cable

blindado flexible o un cable con forro no met_ilico. El

cable blindado flexible que va desde el electrodomestico debe de estar conectado directamente a la caja de empalme. La caja de empalme debe de estar Iocalizada

en el lugar que se indica en la Figura 1 o 2, dejando tanto exceso de cable como sea posible entre la caja y

el electrodomestico, de forma que as[ el electrodomesti- co se pueda mover f_icilmente, si fuera necesario para

hacer una reparacion.

3. Se debe de usar un conectador que reduzca la tirantez de una forma adecuada para unit el cable blindado

flexible a la caja de empalme.

Riesgo de choque el_ctrico

• Una puesta a tierra se require en este aparato.

• No Io conecte a la corriente electrico hasta que

el aparato haya sido puesto a tierra.

• Desconecte la corriente electrica a la caja de ernpalrnes antes de hacer la conexi6n electrica.

• Este aparato debe estar conectado con un sisterna de alarnbres puesto en tierra, rnetalico y perrnanente o un conector de pueta a tierre debe conectarse al terminal de puesta a tierra o el alarnbre conductor en al aparato.

• No utilice el surninistro de gas para hacer la puesta a tierra.

La falta de hacer cualquier de las cosas arriba

podria resultar en un incendio, choque electrico

o lesiones personales.

_ Cuando utilice su homo empotrado pot la primera vez, espere pot Io menos tres (3) horas antes de

conectarlo al suministro electrico. Los controles electricos pueden set da_ados al conectar el homo a la potencia

electrica.

3. Ajustando la Altura del Homo

A. Modelos con panel de extensi6n

(solamente algunos modelos):

Retire y deje a un lado la rejilla que est,1 sujeta con

cinta adhesiva al panel exterior del homo. Esta rejilla se sujetar_i a la parte baja frontal del homo, despues

de que este se haya instalado en el armario.

En estos modelos hay 1 1/2" (3.8 cm) de ajuste en la altura (vea la figura 3). Con este ajuste y 1/2" (1.2 cm) del borde que sobresale, el electrodomestico

puede instalarse en huecos de 48" (121.9 cm) a 50" (127 cm) o 49 7/8" (126.7 cm) de alto (para homo doble) o de 28 1/8" (71.4 cm) a 30 1/8" (76.5 cm)

(para homo sencillo).

AGUJEROSDE AJUSTE

b.l --

t ° TORNILLOSDE

MONTAJEPARA

Figura 3

Para ajustar la altura del homo:

1, Ponga el homo apoyado en la parte trasera. (vea la

figura 4)

2, Quite los 6 tornillos que sujetan el panel de extension

lateral a la parte inferior de los lados del homo.

3. Mueva cada panel hacia abajo, hasta la posicion que

aumenta la altura del homo para que se adapte a la apertura que usted tiene. Cada posicion cambia la altura del homo 1/2 pulgada (1.3 cm) aproximadamente.

4. Alinee los agujeros apropiados en los paneles de

extension yen los lados del homo. Vuelva a poner los 6 tornillos.

5, Proceda con la instalacion del homo. Vuelva a poner

el homo en posicion vertical posicion.

B. Modelos sin panel de extensi6n

(solamente algunos modelos): La altura del horno puede ser ajustada usando

espaciadores de madera de 2" (5 cm) de ancho, cuando sea necesario para adecuarlo a una apertura existente en un gabinete, y cuando la altura de esta

apertura exceda la H Min, dimension (vea la figura 1

02).

PUERTADEL

HORNO

PANELDE

PARTEDE ABAJO EXTENSION

DEL HORNO Figura 4

4. Conexion electrica

El usuario tiene la responsabilidad personal y obligacion de utilizar un instalador calificado, para asegurar que la instalacion electrica est,1 hacha de forma adecuada y

est,1 conforme con el Codigo Electrico Nacional ANSI/ NFPA No. 70-01tima edicion en los Estados Unidos, o el

Codigo Electrico Canadiense CSA Standard C22.1, Part

1, en Canada1.

En este electrodomestico se necesita un cable de toma a tierra.

Este electrodomestico viene equipado con un cable de conexion de cobre. Si esto tuviera que conectarse a los cables de aluminio de una casa, use solamente los

conectados especiales aprobados para empalmes de cobre y aluminio, de acuerdo con el Codigo Electrico

Nacional y los reglamentos y codigos locales. Este electrodomestico se ha fabricado con un cable para

el suministro de energ[a que tiene un alambre neutro de color blanco y un alambre pelado de toma a tierra

conectado al armazon.

Si los cOdigos locales permiten la conexi6n del conductor de toma a tierra del armaz6n al neutro

(alambre blanco): (Un cordon flexible o cable de 3 conductores debe de set reemplazado con un cordon

flexible o cable de 4 conductores donde la conexion del conductor a tierra al neutro esta prohibida en las

nuevas instalaciones, las casassobre ruedas, los vehiculos de recreacion o otras areas donde loscodigos

locales no permiten la conexion a tierra al neutro.)

Una el alambre pelado y el alambre blanco del cable de suministro de energia del electrodomestico juntos al

cable neutro (blanco) en la caja de empalme. Conecte los alambres restantes desde el cable de suministro de

energia, emparejando los colores con los de los cables en la caja de empalme (figura 5).

Cable de la fuente de alimentaci0n

Alambre desnudo .r_-'?_--_--..,_. --_Alambres

Alamb[es --_

"--_:_:_ _ negros

Si esta conectado a un sistema

electrico de 4 alambres (casa movible), el armazon del eletrodomestico NO TIENE QUE estar conectado

al alambre neutro del sistema electrico de 4 alambres.

rL_°J°s_[L_ a de empalmes

Alambre desnudo Conductor de uni6n

Cable del homo a pared

] listado-UL (o CSA)

"Alambre blanco

Figura 5

3-PUESTA A TIERRA NEUTRAL

Una conexi6n incorrecta del alambrado de aluminio con los conductores de cobre puede resultar en un cortacircuito o incendio.

Use solamente los conectores diseffados para juntar el cobre con el aluminio y siga exactamente el

procedimiento recomendado pot el fabricante,

2_ Si este homo se va a usar en una casa sobre

ruedas o si los c6digos locales NO permiten que el arrnaz6n este conectado al neutro (blanco) de

la toma a tierra, separe el alambre blanco y el de toma a tierra pelado que salen del final del cable de

suministro de energ[a al electrodomestico. Conecte el alambre blanco del cable de suministro de energ[a

al alambre blanco neutro en la caja de empalme. Conecte el alambre negro y el alambre rojo del

cable de suministro de energ[a, emparejando los colores con los alambres correspondientes en la caja

de empalme. El alambre pelado debe de usarse ahora para la toma a tierra del electrodomestico de

acuerdo con los codigos electricos locales. Conecte el alambre de cobre pelado de toma a tierra al

alambre de toma a tierra en el panel de servicio. NO conecte la toma a tierra a una tuber[a de suministro

de gas. NO conecte el suministro de energ[a electrica hasta que el electrodomestico tenga su

toma a tierra instalada permanentemente. Conecte el alambre de toma a tierra antes de enchufar pot primera vez el electrodomestico (figura 6).

NOTA AL ELECTRICISTA: Los conductores de cable blindados provistos con este artefacto son aprobados pot

UL para la conexion al alambrado de casa de un calibre mayor. El aislamiento de los conductores esta calificado para temperaturas m_is altas que las del alambrado de la

casa. La capacidad de corriente del conductor est,1 gobernada pot la calificacion de la temperatura del

aislamiento alrededor del alambre en vez de solamente el calibre del alambre.

No levante el homo pot la manila de la puerta,

Ubicaci6n del numero de modelo y de serie

La placa con el nOmero de modelo y de serie est,1 ubicada en el borde de la puerta del homo en la

posicion abierta.

Cuando haga pedidos de repuestos o solicite informacion con respecto a su homo, este siempre seguro de incluir el nOmero de modelo y de serie y el nOmero o letra del

Iote de la placa de serie de su homo.

La plata de serie est&

ubicada aqul.

Cable de la fuente de alimentaci6n

Alambre desnudo_ r_ j_._

........_ _ /- Alambre

Alamb[es--_:',_ _A_-'-----._ blanco

I: 2((\\ //I _-_m negros

Alambre desnudo__

__ mcbt_erblanco

{aja de empalmes Conductorde union

Cabledel homoa pared

Figura 6

SISTEMA ELECTRICODE 4 ALAMBRES

Alambres

listado-UL(o CSA)

5. Instalad6n del Gabinete

A. 24" y 27", Modelos con un solo homo y

un homo doble

Introduzca el artefacto en el recortado. Los tornillos est_in provistos para fijar el armazon frontal del artefacto al gabinete. Los agujeros de montadura en el armazon

frontal pueden usarse como modelo para Iocalizar los agujeros para los tornillos de montadura del artefacto.

Para fijar el artefacto a los gabinetes:

1. Alinee los dos agujeros de montadura en la parrilla con los agujeros de montadura m_is bajos en cada

lado del armazon del homo debajo de la puerta del homo (Figura 7).

2. Use dos tornillos de la bolsa de piezas miscel_ineas para fijar la parrilla y el artefacto a los gabinetes.

3. Use los 2 tornillos restantes en los 2 agujeros de montadura arriba en cada lado del armazon del

homo, encima de la puerta.

TORNILLOSDEMONTADURA

PARILLA RESPIRADERA

Dimensiones del hueco

28 1/2" (72.4 cm) Min.*

29" (73.7 cm) Max.*

. i

1 1/4"

(54.0 cm)

"_- Planchitas de madera ?

(si sea necesario)

* El largo de hueco recomendado es de 28 1/2" (72.4 cm)

Figura 8

SOLO HORNO DE 30"

Dimensiones del hueco

28 1/2" (72.4 cm) Min.*

28 1/4"

(71.8 cm) Min.

28 7/8"

(73.3 cm) Max.

TORNILLOSDE

MONTADURA

Figura 7

B. 30", Modelos con un solo homo y de

homo doble

El homo de pared puede indinarse

cuando la puertaestaabierta. Lossoportes de montaje que vienen con el homo de pared deben de estar ajustadas al armario y al aparato para

evitar que el homo de pared se incline y ocasione quemaduras graves,

Instrucciones de instalad6n de los soportes de montaje

1.Desembale el homo de pared y encuentre los dos tornillos de montaje incluidos con el paquete de informa-

cion. Es posible de retirar las puertas para facilitar la manipulacion (vea las instrucciones en el Manual del Usuario).

2.Cuando de fabrica viene el aparato, los soportes de montaje ban sido provisionalmente instaladas debajo de

los adornos contramarcos al lado del homo (vea la Figura 8 o 9). Remueva los soportes de montaje del armazon

del aparato, usando un destornillador con cabeza Robertson® no. 2 (cabeza cuadrada preferente, pero

puede utilizar tambien un destornillador con cabeza

< 29" (73.7 cm) Max.*

I 28 1/16" (71.3 cm) Min.*

I I÷ .... _'1

I_ 29 7/16" (74.8 cm) Max.*

......................../ D

Soportes de

montaje

42 3/4"

(108.6 cm)

42 "

(106.7 cm)

_Pianchitas de madera _-" ...................

(si sea necesario)

* El largo de hueco recomendado es de 28 1/2" (72.4 cm)

49 1/8"

(124.8 cm) Min.

49 3/4"

(126.4 cm) Max.

Figura 9

HORNO DOBLE DE 30"

Phillips@ no. 2 o Quadrex@). Abre la puerta superior para retirar los tornillos ubicados a la extremidad superior al

lado del contramarco.

3.Coloque el electrodomestico en el hueco. Deslize el aparato hacia adentro, dejando 1 3/8" (3.5 cm) de

espacio entre el adorno contramarco y el armario. Pase el cable de cobre blindado a traves el orificio en el suelo

y hacia la caja de empalme, al mismo tiempo que empuje el aparato hacia adentro. Utilice el segundo

juego de orificios al lado del armazon del aparato, como

gu[a para encontrar la posicion de los soportes de montaje a los lados de la abertura del armario. Marque

la posicion de los soportes de montaje como se muestra en la Figura 8 o 9.

Para redudr el riesgo de daEos personales

y de que vuelque el homo a pared, el

homo debe fijarse a los gabinetes con unas rnensulas de rnontaje correctamente

instaladas.

4.Saque el homo aproximadamente 1 pie (30.5 cm) fuera del pared posterior del armario. Coloque cada fijacion

sobre el armario y perfore orificios pilotos de 1 1/8". Cierre las fijaciones en sitio, usando los dos tornillos

provistos (no. 10 x 1 1_ de largo). En caso que fuera necesario, a_ada separadores de

madera a las posicion de los soportes de montaje para reducir la abertura del armario a 28 Y2" (72.4 cm).

Coloque ahora el aparato completamente adentro y contra el armario, entonces cierre los soportes de

montaje al aparato, usando los 2 tornillos retirados anteriormente del armazon lateral del aparato.

Paneles Ilenadores laterales son necesanos para aislar el homo de los gabinetes adyacentes. Laaltura de los paneles debe dejar espacio suficiente para la instalaci0n de una estufa aprobada.

4 1/2"

(11.4 cm)

Max.

36" Min.

(91.4 cm)

Instale contrachapado de 3/4" (1.9

cm) sobre dos corredoras, nivelado con la parrilla inferior. Debe set

capaz de sostener 150 libras. (68

kg). Corte une a abertura de 9" x 9" (23 x 23 cm) (minimo) en el fondo del

contrachapado, a 2" (5 cm) del

lado izquierdo del panel Ilenador, para poder encaminar al cable a la

caja de fusibles.

Figura 10 - INSTALACION TIPICA DE UN HORNO A PARED DEBAJO DEL MOSTRADOR

30" (76.2 cm) 28 1/2" (72.4 cm) Min.

Horno de pared 29" (73.7 cm) Max.

CON UNA ESTUFA INSTALADA ARRiBA

24" (61 cm) Min.

28 1/4" (71.8 cm) Min.

28 7/8" (73.3 cm) Max.

6. Asegurese de que el homo de pared esta

a niveI

1. Instale una rejilla al centro del homo superior (vea la Figura 11).

2. Ponga un nivel pot encima de la rejilla. Lea 2 veces, una vez con el nivel a la posicion de lado a lado, y otra vez

de atr_is hacia adelante. Utilice trozo de madera o cu- _as pot debajo del homo de pared para nivelar, si sea

necesario .

3. Vuelve a empezar en el homo inferior. Si el nivel mues- tra que la rejilla no esta a nivel, utilice trozo de madera

o cu_as para componer ambos hornos.

Figura 11

7. Verificacion de del funcionamiento

Algunos hornos de pared tienen botones para control manual del reloj y de las funciones de Hornear, Asar o Limpieza. Mire la Gufa del Usuario suministrada en el paquete de informacion y verifique que todos los controles

funcionan correctamente. Este homo de pared puede estar equipado con un control

electronico para el homo. Cada una de las funciones electronicas ha sido verificada en la fabrica antes de que el electrodomestico haya sido enviado. Sin embargo, se sugiere que verifique el funcionamiento de los controles

electronicos del homo una vez m_is. Para saber como utilizar el control electronico del homo mire la Gu[a del

Usuario y siga las instrucciones para poner en funciona- miento el reloj, el minutero, el homo, el asador, el homo de conveccion (solo en algunos modelos) y el sistema de limpieza.

Hornear- Despues de poner el homo a 350°F/177°C para hornear, el elemento de la parte de abajo del

homo se debe de ponerse rojo.

Asar- Cuando se pone el homo para asar, el elemento de arriba del homo debe de ponerse rojo.

Mmpieza- Cuando el homo se pone en el ciclo para que se limpia a si mismo, el elemento de arriba debe de

ponerse rojo durante la parte de pre-calentamiento del ciclo de limpieza. Despues de que Ilegue a la

temperatura adecuada de limpieza, el elemento de calentamiento inferior se encender_i y debe de ponerse rojo.

Homo de convecd6n (solamente en algunos modelos)- Cuando el homo se pone para hornear o

asar con convecci6n, ambos elementos de calentamiento, el superior y el inferior, se encender_in y

el ventilador de convecci6n empezar_i a funcionar. El ventilador de convecci6n se parar_i cuando se abre la

puerta del homo cuando se est,1 horneando o asando con conveccion.

NOTA IMPORTANTE: Algunos modelos tienen un ventilador peque_o situado dentro del panel de control

para enfriamiento adicional de los componentes electricos y electronicos. El ventilador continuar_i

funcionando despues de que el homo haya estado operando a una temperatura alta, como a la que se Ilega cuando el homo se est,1 limpiando.

Antes de ilamar ai servicio

Lea la seccion Lista de Control de Averfas en su Manual del Usuario. Estole podr_i ahorrar tiempoygastos. Esta

lista incluye ocurrencias comunes que no son el resultado de defectos de materiales o fabricacion de

este artefacto.

Lea la garant[a y la informacion sobre el servicio en su Manual del Usuario para obtener el n0mero de telefono

gratuito y la direccion del servicio. Pot favor Ilame o escriba si tiene preguntas acerca de su homo o necesita

repuestos.

L'iNSTALLATION ET L'ENTRETIEN DOIVENT ETRE EFFECTUES PAR UN INSTALLATEUR QUALIFIF:.

iMPORTANT" CONSERVEZ POUR L'INSPECTEUR D'ELECTRICITI_ LOCAL.

USEZ ET CONSERVEZ CES iNSTRUCTiONS POUR RI[Fi[RENCES ULTi[RIEURES.

POUR VOTRE SteCURITIe: N'entreposez pas ou n'utilisez pas d'essence ou d'autres produits

inflammables a proximite de cet appareil ou de tout autre appareil electromenager.

Votre nouveau four encastre a ete con_u pour s'ajuster a differentes dimensions de decoupage et en fadliter I'installation. La premiere etape de votre installation consiste a mesurer les dimensions du decoupage actuel

et, a les comparer au tableau de dimensions de decoupage ci-dessous ou a la page suivante pour votre modele. Vous decouvrirez peut-_tre que peu ou pas de modification sera necessaire.

N'enlevez pas (s'il yen a) les entretoises sur les parois lat_rales et/ou a I'arri_re du four. Ces

entretoises centrent le four dans I'espace fourni. Le four doit _tre centre pour prevenir une accumulation excessive de chaleur, pouvant causer un feu ou des dommages dO a un surchauffement.

N'INSTALLEZ PAS UN FOUR ENCASTRI[ 24" SOUS UN COMPTOIR.

NOTE: La dimension G est critique pour une bonne installation du four. Si la moulure inferieure (ventilation) du four ne s'adapte pas contre I'armoire, ou si un bruit se fait entendre sur les modeles a convection, verifiez la dimension G pour

s'assurer qu'elle est correcte.

NOTE: Pour un decoupage d'une hauteur superieure a la dimension H Min. ajoutez une tale de bois d'une largeur de 2" (5 cm) de chaque c6te de I'ouverture sous les supports lateraux de I'appareil.

NOTE: La base doit pouvoir supporter 150 Ibs (68 kg).

** NOTE: AIIouez au moins 19 3/8" (49.2 cm) d'espace pour permettre I'ouverture de

la porte du four.

La distance suggeree du plancher est 31 " (78.7 cm).

La distance minimale requise est 18" (45.7 cm).

Excepte pour les modeles

**Porte ouverte

(voir la note)

de 30", la distance

minimale requise est 4 1/2"

(11.4 cm).

Figure 1 FOURS DE 24" et 30" A CAVITE SIMPLE

(Pour les fours a cavite double voir la Figure 2)

1 1/2"

(3.8 cm)

Min.

28 3/32"

(71.4 cm)

Cales de bois de 2"

(5.1 cm) (si n_cessaires)

31 "*

(78.7 cm)

Trou pour le cable et boite de

junction a gauche pour les

modeles 30".

Trou pour le cable et boite

de junction a droite pour

modeles 24".

de jonction (8 droite

ou a gauche d_pendant du

modete).

Four encastr_ 24" (61 cm)

Fourencastr_30" (76.2cm) 29 7/8 (75.9) 29 7/8 (75.9) 28 3/8 (72.1) 25 3/8 (64.5)

Fourencastr_24" (61 cm) 22 (55.9) 22 1/4 (56.5) 23 1/2 (59.7) 28 1/8 (71.4) 30 1/8 (76.5) 24 (61) Min

Fourencastr_30" (76.2 cm) 28 1/2 (72.4) 29(73.7) 24(61) 28 1/4(71.8) 287/8(73.3) 30(76.2) Min

Touteslesdimensionssonten pouces (cm). Certains modeles ne sont pas disponibles au Canada Imprime aux Etats-Unis P/N 318201509 (0610) Rev.

23 7/8 (60.6) 30 3/4 (78.1) 21 11/16 (55.1) 25 3/8 (64.5)

English- pages 1-8

Espar]ol- paginas9-16 Francoais-pages 17-24

F.__ N'enlevez pas (s'il y en a) les entretoises sur les patois lat6rales et/ou a I'arriere du four. Ces

entretoises centrent le four dans I'espace fourni. Le four doit 6tre centre pour prevenir une accumulation excessive de chaleur, pouvant causer un feu ou des dommages dQ a un surchauffement.

11/2"

(3.8 crn)

Min.

Trou pour le cable et boi'te de

junction a gauche pour les

/ modules 30".

47 3/4"

(121.3 cm)

Trou pour le cable et boi'te de

junction a droite pour modules

J 27".

** Porte ouverte

(voir la note)

Boi'te de jonction (a droit,

ou a gauche d6pendant du

rnodele).

NOTE: La dimension G est critique pour une bonne

NOTE: La base dolt pouvoir supporter 300 Ibs (136 kg).

installation du four. Si la moulure inf_rieure (ventilation) du four ne s'adapte pas contre I'armoire, ou si un bruit se fait

entendre sur les modeles a convection, verifiez la dimension

** NOTE: AIIouez au moins 19 3/8" (49.2 cm) d'espace pour permettre I'ouverture de la porte du four.

G pour s'assurer qu'elle est correcte.

* Cette dimension est pour le modele en acier inoxidable.

Figure 2

FOURS DE 27" ET 30" A CAVIT!t DOUBLE

(Pour les fours a cavit6 simple voir la Figure 1)

Foul encastre 27" (68.6 cm)

Four encastre 30" (76.2 cm)

Foul encastre 27" (68.6 cm) 247/8(63.2) 25 1/4(64.1) 23 1/2 (59.7) 48(121.9) 497/8(126.7) 27 (68.6) Min

Foul encastre 30" (76.2 cm) 28 1/2 (72.4) 29 (73.7) 24 (61) 49 1/8 (124.8) 49 3/4 (126.4) 30 (76.2) Min

Toutes les dimensions sont en pouces (cm).

26 7/8 (68.2)( 27 1/8 (68.9))

29 7/8 (75.9)

Certains modeles ne sont pas disponible au Canada.

49 1/4(125.1)

50 (127)

24 11/16 (60.6)

28 3/8 (72.1)

25 3/8 (64.5)

Installateur

1. Lisez toutes ces instructions avant de proceder I'installation de votre appareil.

2. Enlevez tout le materiel d'emballage du four avant de proceder au raccordement electrique.

3. Observez tousles codes et reglements applicables.

4. Assurez-vous de laisser ces instructions au

consommateur.

5. Retirez la porte du four pour faciliter I'installation.

6. CES FOURS NE SONT PAS HOMOLOGUleS POUR UNE INSTALLATION COTE-A-COTE OU SUPERPOSleE,

Consommateur

Conservez ces instructions avec votre guide de I'utilisateur pour references futures.

DIRECTIVES IMPORTANTES DE SI'CURITI"

• Assurez-vous que votre four encastre est installe et

mis a la terre conformement par un installateur ou un techniden de service qualifie.

• Ce four encastre doit _tre misa la terre

conformement aux codes Iocaux d'electridte ou, en I'absence de codes, en conformite avec le National

Electrical Code ANSI/NFA No. 70, derniere edition aux Etats-Unis, ou avec la norme ACNOR C22,1,

Pattie 1, au Canada,

F__ Crimper, vous appuyer ou vous

asseoir sur la porte de ce four encastr_ peut entrainer des blessures graves et peut aussi causer des dommages au four encastr_.

• N'utilisez jamais votre four encastre pour chauffer

ou rechauffer la piece. L'utilisation prolongee du four encastre sans ventilation adequate peut _tre

dangereuse.

II faut couper I'alimentation

electrique durant le montage des connexions electriques, A defaut de ce faire il peut en resulter

des blessures graves ou la mort,

1.Travaux de menuiserie

Reportez-vous aux figures 1 et 2 pour etablir quelles sont les dimensions applicables a votre modele, ainsi que

I'espace necessaire pour recevoir I'appareil. La surface qui supporte I'appareil doit _tre en contre-plaque solide

ou tout autre materiau du m_me type. II faut vous assurer que la surface est de niveau d'un cote a I'autre

et de I'avant a I'arriere.

Observez tousles reglements et les codes Iocaux

applicables.

1. Un c_ble electrique a 3 ou 4 fils de 120/240 ou 120/ 208 Volt monophase, 60 Hz CA est requis sur un

circuit separe muni d'un fusible sur chaque fil conducteur (fusible temporise ou disjoncteur

recommande). NE RELIEZ pas de fusible au neutre. La capacite du fusible ne doit pas exceder la capacite

nominale du circuit de I'appareil specifiee sur la plaque signaletique.

NOTE: Le calibre des fils et leurs connexions doivent _tre conformes a la capacite des fusibles eta la capacite

nominale de I'appareil, selon le National Electrical Code ANSI/NFPA No. 70, derniere edition, ou selon la norme

ACNOR C22,1, Pattie 1, du Code canadien de I'electricite et les codes et les reglements Iocaux.

N'utilisez pas de rallonge

electrique avec ces appareils. Son utilisation peut causer un feu, un choc electrique ou des blessures

corporelles,

2. II faut branchez I'appareil au panneaux de distributions en utilisant des c_bles flexibles a gaine metallique ou non metallique. On doit brancher directement a la

boke de jonction le c_ble gaine flexible de I'appareil. II faut disposer la boke de jonction tel qu'illustre a la

Figure 1 ou 2 en laissant autant de I_che que possible dans le c_ble entre la botte et I'appareil, pour en

faciliter le deplacement si I'entretien s'avere necessaire.

3. Une attache de protection securitaire doit retenir le c_ble arme flexible a la boite de jonction.

Risque de choc _lectrique

• La raise a la terre de cet appareil est obligatoire.

Ne branchez pas I'appareil au circuit electrique tant qu'il ne sera pas misa la terre

correctement et en permanence. Coupez I'alimentation & la boite de jonction

avant de faire les raccords electriques, Cet appareil doit _tre connecte a un circuit

permanent electrique, metallique et misa la terre, ou a un connecteur de raise a la terre qui

doit _tre branche a la borne ou au fil de raise la terre de I'appareil.

N'utilisez pas un tuyau d'alimentation de gaz pour la raise a la terre de I'appareil,

Si vous ne respectez pas toutes les instructions precedentes, un feu, des blessures corporelles ou

un choc electrique peuvent en resulter,

2. Exigences electriques

Ces appareils doivent _tre branches sur une alimentation possedant la tension et la frequence appropriees et

connecte a un seul circuit correctement mis a la terre et protege par un disjoncteur ou un fusible correspondant

I'intensite indiquee sur la plaque signaletique (la plaque signaletique est situee sur le chassis du four).

II faut attendre au moins trois (3) heures

apres sa reception avant de mettre I'appareil sous tension pour eviter toute possibilite d'endommager la commande

du four lots de la mise sous tension.

3. Reglage de la hauteur du four encastre

A. Modeles avec support d'extension

(certains modules seulement):

Retirez et mettez de cGte la moulure inferieure

(ventilation) du bas attachee au panneau lateral exterieur du four. La grille devra 6tre fixee a I'avant

au bas du four des qu'il aura ete installe dans

I'armoire. Le four peut s'ajuster de lY2" (3.8 cm) sur la hauteur

(voir figure 3). En ajustant et en taillant de Y2" (1.2 cm), il est possible d'installer le four dans I'ouverture existante, soit de 48" (121.9 cm) a 50" ou 49 7/8"

(127 cm ou 126.7 cm) pour le four a cavite double ou de 28 1/8" (71.4 cm) a 30 1/8" (76.5 cm) pour le four

cavite unique.

TROUS

D'AJUSTEMENT

t h.! "

VIS DE MONTAGE

PANNEAU

D'EXTENSION

Figure 3 _;:_....

PORTE EXT_RIEURE

PANNEAU D,EXTENSION INF_RIEUR

Figure 4

SUPPORT

4. Connexions 61ectriques

Le consommateur est responsable et doit communiquer avec un installateur qualifie pour s'assurer que

I'installation electrique est adequate et conforme avec le National Electrical Code ANSI/NFPA No. 70-derniere

edition, ou avec la norme ACNOR C22.1, pattie 1, du code canadien de I'electricite, et les codes et reglements

Iocaux. La rnise a la terre de ces appareJJs est obJJgatoJre.

Ces appareils sont munis d'un Gble conducteur en cuivre flexible. Si la connexion est faite a un filage

residentiel en aluminium, utilisez seulement des connecteurs speciaux approuves pour le raccord de fils en cuivre eta des ills en aluminium conformes au National Electrical Code et aux codes et ordonnances Iocaux.

Pour regler la hauteur du four:

1. D@osez le four sur sa paroi arriere (voir figure 4).

2, Demontez les 6 vis retenant le cote de chaque

panneau d'extension a la paroi laterale inferieure

du four.

3, D@lacez chaque panneau d'extension vers le bas

de fa¢on a ce que la hauteur du four ainsi augmentee s'ajuste a I'ouverture.

L'augmentation devrait modifier la hauteur du

four d'environ Y2 po (1.3 cm).

4, Alignez les trous des panneaux d'extension avec

les trous des cotes du four. Replacez les 6 vis.

5, Replacez le four en position debout et procedez

I'installation du four encastre.

B. Modeles sans support d'extension

(certains rnodeles seulement):

Lorsque requis, ce four peut _tre ajuste en hauteur

avec une entretoise en bois d'une largeur de 2" (5 cm) pour en permettre I'installation dans le

decoupage existant d'une armoire, si la hauteur du decoupage excede la dimension H Min. (voir la figure

1 ou 2).

Ces appareils sont fabriques avec un fil d'alimentation neutre blanc et un fil denude en cuivre de mise a la

terre connecte au chassis.

SJ Jes codes Jocau× perrnettent la connexion du fil de rnise a la terre du ch,issis au neutre

(blanc): (Le cordon ou c_ble d'alimentation a 3- conducteurs doit _tre remplace par un cordon ou un

Gble a 4-conducteurs ou la mise a la terre du chassis au fil blanc est interdit, soit dans les

nouvelles installations, les maisons mobiles, les vehicules recreatifs ou a d'autres endroits o0 les

codes Iocaux interdisent la mise a la terre au moyen d'un conducteur neutre.) Raccordez le fil de cuivre denude et le fil blanc du

Gble d'alimentation de I'appareil ensemble, et au fil neutre dans la boTte de jonction. Raccordez les autres fils du Gble d'alimentation, selon leur couleur

respective a leur correspondant dans la boTte de

jonction (Figure 5).

Cable d'alimentation

Fil d_nud6

ro Fils --:

de jonction

\Fil blanc

Fil d6nud6 ou vert :] U.L. (ou ACNOR)

Cable de I'appareil

Figure 5

BO|TE DE JONCTION A 3 FILS-MISE A LA TERRE

F._J__ La connexion inappropriee du

circuit residentiel en aluminium a des fils en cuivre peut entrainer un court-circuit ou un feu. N'utilisez

que des connecteurs con(;us pour joindre des fils de cuivre a ceux d'aluminium, en suivant bien

attentivement les directives recommandees par le fabricant.

2. Si I'appareil est utilis6 dans une maison mobile, ou si les codes Iocaux N'AUTORISENT PAS une

connexion du conducteur de raise a la terre du chassis au neutre (blanc), s@arez le fil blanc du fil

denude en cuivre de mise a la terre du cable d'alimentation de I'appareil. Raccordez le fil blanc du

cable d'alimentation de I'appareil au fil blanc de la

boTte de jonction. Connectez les ills rouge et noir du

cable d'alimentation au fil de couleur correspondante dans la boTte de jonction. Le fil denude doit @tre

utilise pour la mise a terre de I'appareil en accord

avec les normes electriques locales applicables. Connectez le fil denude en cuivre de mise a la terre

au fil de mise a la terre du panneau principal. NE connectez pas le fil de mise a la terre a un tuyau

d'alimentation de gaz. Ne branchez pas I'appareil au circuit electrique avant qu'il soit mis a la terre

correctement, en permanence. Branchez le conducteur de mise a la terre avant de mettre

I'appareil sous tension (Figure 6).

Connecteur homologue-

Si la connexion a 6te fake en

utilisant un systeme electrique a 4 fils (maison mobile), le chassis de I'appareil NE DOlT PAS _tre branche au fil neutre du c_ble a 4 fils.

I_LECTRICIEN: Le cable gaine fourni avec cet appareil est homologue par I'ACNOR pour connexion a des

circuits residentiels de ills de calibre superieur. La capacite thermique de I'isolant des cables ex@de

considerablement celle des circuits residentiels. La transmission du courant electrique maximum permise

des ills du cable est fonction de la capacite thermique de la gaine plutOt que du calibre du fil.

Ne soulevez pas le four encastre par la poignee de la porte.

Emplacement des numeros de modele et de

s6rie

La plaque signaletique est situ@ sur le c6te interieur de la porte du four (inferieur, si vous avez un mo@le a

deux fours). Pour toute commande de pieces ou demande de

renseignement au sujet de votre four, assurez-vous d'inclure les numeros de mo@le et de serie, ainsi que le numero ou lettre de lot de la plaque signaletique de

votre four.

Emplacement de la plaque

signaletiqu_

CAbled'alimentation

Fil d_nud6 _ r_. M_-_

Fils Filblanc

roujges

T__ Filblanc

Boite de onction -- _ Connecteur

CAblede I'appareil

Figure 6- BOJTE DE JONCTION A 4 FILS

MISE A LA TERRE

Fils

no,rs

homologue-

U.L. (ou ACNOR)

5. Installation dans I'armoire

A. Fours 24" a cavit6 simple et fours 27" cavit6 simple et a cavite double.

Inserez I'appareil dans son habitacle. Les vis servent a attacher le devant du cadre de I'appareil a I'armoire. Les trous perces dans le cadre avant peuvent servir de

gabarit pour situer les trous pour les vis. Pour attacher I'appareil a I'armoire:

1. Alignez les 2 trous de montage de la moulure inferieure (ventilation) avec les trous dans le bas du

cadre avant, sous la porte (voir figure 7).

2. Utilisez les 2 vis fournies pour attacher la moulure inferieure (ventilation) et I'appareil a I'armoire.

3. Utilisez les 2 vis restantes pour attacher le haut de I'appareil a I'armoire, de chaque cote du cadre du

four, au-dessus de la porte.

Dimensions de dGcoupage

28 1/2" (72.4 cm) Min,*

29" (73.7 cm) Max.*

-.%

VISDEMONTAGE

MOULURE INF_RIEURE

J/(VENTILATION)

VlSDEMONTAGE

Figure 7

B. Fours 30" a cavit_ simple et a cavit_

double

_._J__ Le four encastre peut basculer

quand la porte est ouverte. II faut le fixer I'armoire a I'aide des supports de fixation fournis

avec I'appareil pour prevenir le basculement du four et des blessures corporelles.

instructions d'instailation des supports de fixation

1. Deballez le four encastre et trouvez les 2 vis de fixation comprises dans I'emballage contenant la

litterature. Les portes peuvent _tre enlevees pour faciliter la manipulation du four. (voir le Guide de

I'utilisateur pour les instructions)

Les supports de fixation sont installes sous les moulures laterales decoratives du four pour

I'expedition (voir figure 8 ou 9). #, I'aide d'un tournevis Robertson@ no.2, (preferablement un

tournevis a t_te, toutefois un tournevis no. 2 Phillips@ ou Quadrex@ peuvent aussi _tre employes).

Demontez-les de la paroi laterale du chassis de I'unite. Ouvrez la porte superieure pour demonter les

vis, situees dans le coin superieur de la moulure laterale.

Inserez I'unite dans le decoupage de I'armoire. Glissez I'unite vers I'interieur en laissant une espace de 1 3/8" (3.5 cm) entre la moulure decorative du

four et I'armoire. Tout en glissant I'appareil vers I'interieur, tirez le c_ble gaine a travers le trou du

plancher de I'armoire et vers la boTte de jonction. A I'aide du second jeux de trous dans la paroi laterale

de I'unite trouvez la position des supports de fixation sur les cotes du decoupage de I'armoire. Marquez

leur position tel qu'illustre dans la Figure 8 ou 9.

28 1/16" (71,3 cm) Min.

29 5/8" (752 cm) Max,

e- 28 1/4"

/U (71.8 cm) Min.

28 7/8"

(73.3 cm) Max.

D,!/

( Supports de fixation

1 1/4"

(54.0 cm)

Calesde bois -'--__1

(si n6cessaires)--

* La largeur de d6coupage recommend6e est de 28 1/2" (72.4 cm).

Figure 8

FOURS 30" A CAVITI e SIMPLE

Dimensions de dGcoupage

28 1/2" (72.4 cm) M[n.*

29" (73,7 cm) Max.*

I I 28

I I 29 7/16" (74.8 cm) Max.

Supports de fixation

42 3/4"

(108.6 cm)

42 "

(106.7 cm)

Cales de bois

(si n_cessaires)

49 1/8"

1(124.8 cm) Min.

49 3/4"

(126.4 cm) Max.

* La largeur de d_coupage recommend_e est de 28 1/2" (72.4 cm).

Figure 9

FOURS 30" A CAVITI e DOUBLE

Tirez le four d'approximativement 1 pied (30,5 cm)

du mur arriere de I'armoire. Positionnez chaque support sur I'armoire et percez-y des trous pilotes de

1/8". Fixez les supports en place a I'aide des 2 vis

fournies (#10 x 1 1_,, de long).

Si necessaire, ajoutez des cales de bois aux emplacements des supports de fixation pour reduire I'ouverture de I'armoire a 28 Y2" (72,4 cm).

Poussez I'appareil a I'interieur contre I'armoire, ensuite, attachez I'unite aux supports de fixation

I'aide des 2 vis anterieurement demontees du chassis laterale.

Pour pr_venir tout basculement du four

encastr_ et des blessures, il faut fixer le four _ I'armoire en installant correctement les

supports ou les vis de fixation.

Des panneaux lateraux sont necessaires pour isoler I'unite des armoires adjacentes.

36" Min.

(91.4 cm)

Utilisez un contre-plaque de 3A" (1.9 cm), installe sur deux lisses, de niveau avec le

garde pied. Letout doit pouvoir supporter

150 Ibs (68 kg).

Decoupez une ouverture dans la base de 9" x 9" (23 x 23 cm), a 2" (5 cm) du panneau lateral gauche, pour permettre le passage du c_ble gaine vers la prise murale ou botte de jonction.

4 1/2"

(11.4 cm)

Max.

iiiiiii!!!iii !!ii!iil

30" (76.2 cm) 28 1/2" (72.4 cm) Min. 28 1/4" (71.8 cm) Min. Four encastr_ 29" (73.7 cm) Max. 24" (61 cm) Min. 28 7/8" (73.3 cm) Max.

Figure 10 - INSTALLATION TYPIQUE D'UN FOUR ENCASTRI_ ELECTRIQUE SOUS UN COMPTOIR

FOUR ENCASTRE 30" SEULEMENT

ii!iiii

6. Mise a niveau du four encastr_

1. Installez une grille dans le centre du four superieur (voir Figure 11).

2. Placez un niveau sur la grille. Prenez deux lectures avec le niveau. Placez-le en diagonale dans un sens,

ensuite dans I'autre. Utilisez des cales de bois sous le four encastre pour le mettre a niveau si

necessaire.

3. Repetez dans le four inferieur (si vous avez un modele a deux fours). Si le niveau indique que la

grille n'est pas horizontale, utilisez des cales de bois pour atteindre un compromis raisonnable pour les

deux fours.

Cuisson au four-Apres le reglage a 177°C (350°F) pour la cuisson au four, I'element inferieur du four doit

devenir rouge.

Grillage-Lorsque GRILL est selectionne, I'element superieur du four doit devenir rouge.

Nettoyage-Lorsque le cycle d'autonettoyage est selectionne, I'element superieur doit devenir rouge

pendant la phase de pre-chauffement du cycle. Apres avoir atteint la temperature d'autonettoyage, I'element

inferieur doit devenir rouge a son tour.

Convection/cuisson par convection (certains modeles)-Lorsque cuisson ou r6tissage par convection

est selectionne, les deux elements alternativement s'allument et se ferment, et le ventilateur tourne. Le

ventilateur arr_te des I'ouverture de la porte durant la cuisson ou le rOtissage par convection.

NOTE IMPORTANTE: Un ventilateur a I'interieur de la pattie superieure arriere du four, fournit un

refroidissement additionnel des composantes electriques et electroniques. Le ventilateur continue a tourner apres

un fonctionnement du four a des temperatures elevees.

Figure 11

7. Verification du fonctionnement

Certains fours encastres possedent des boutons de commande pour ajuster I'horloge ainsi que les fonctions

Cuisson, Grillage, Nettoyage ou Convection. Reportez- vous a votre guide de I'utilisateur et suivez la marche

suivre pour le reglage correct des boutons; verifiez si tout fonctionne normalement.

Si votre appareil possede une commande electronique de four, prenez note que toutes les fonctions qu'elle

contrOle ont ete verifiees en usine pour leur bon fonctionnement avant d'expedier I'appareil. Nous vous

suggerons toutefois de verifier le fonctionnement de la commande electrique a nouveau. Reportez-vous au

Guide de I'utilisateur ou au feuillet de la Commande electronique du four pour le reglage de la commande

electronique. Suivez la marche a suivre pour regler les fonctions Horloge, Minuterie, Cuisson, Grillage, Convection (certains modeles) et Nettoyage du four.

Avant d'appeler ie service d'entretien

Reviser la liste de verifications preventives et les instructions d'operation dans votre guide de I'utilisateur.

Vous sauverez probablement du temps et de I'argent. La liste contient les incidents ordinaires ne resultant pas de

defectuosites dans le materiel ou la fabrication de cet appareil.

Pour obtenir nos adresse et numero de telephone sans frais, referez-vous a la garantie et aux renseignements

sur les services d'entretien dans votre Guide de I'utilisateur. Priere de nous telephoner ou de nous ecrire

pour toute demande d'information au sujet de votre appareil et/ou si vous desirez commander des pieces.

Frigidaire FEB24S2ABE, FEB24S5ASE, FEB24S2ASE, FEB24S5ABE, FEB24S2ASF Installation Instructions Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
