TABLE OF

Important Safety Instructions .............................. 2-3

Installation Requirements ................................. 4-10

Installed Dryer Dimensions .................................. !1

Installation Instructions .................................. 12-17

CONTENTS

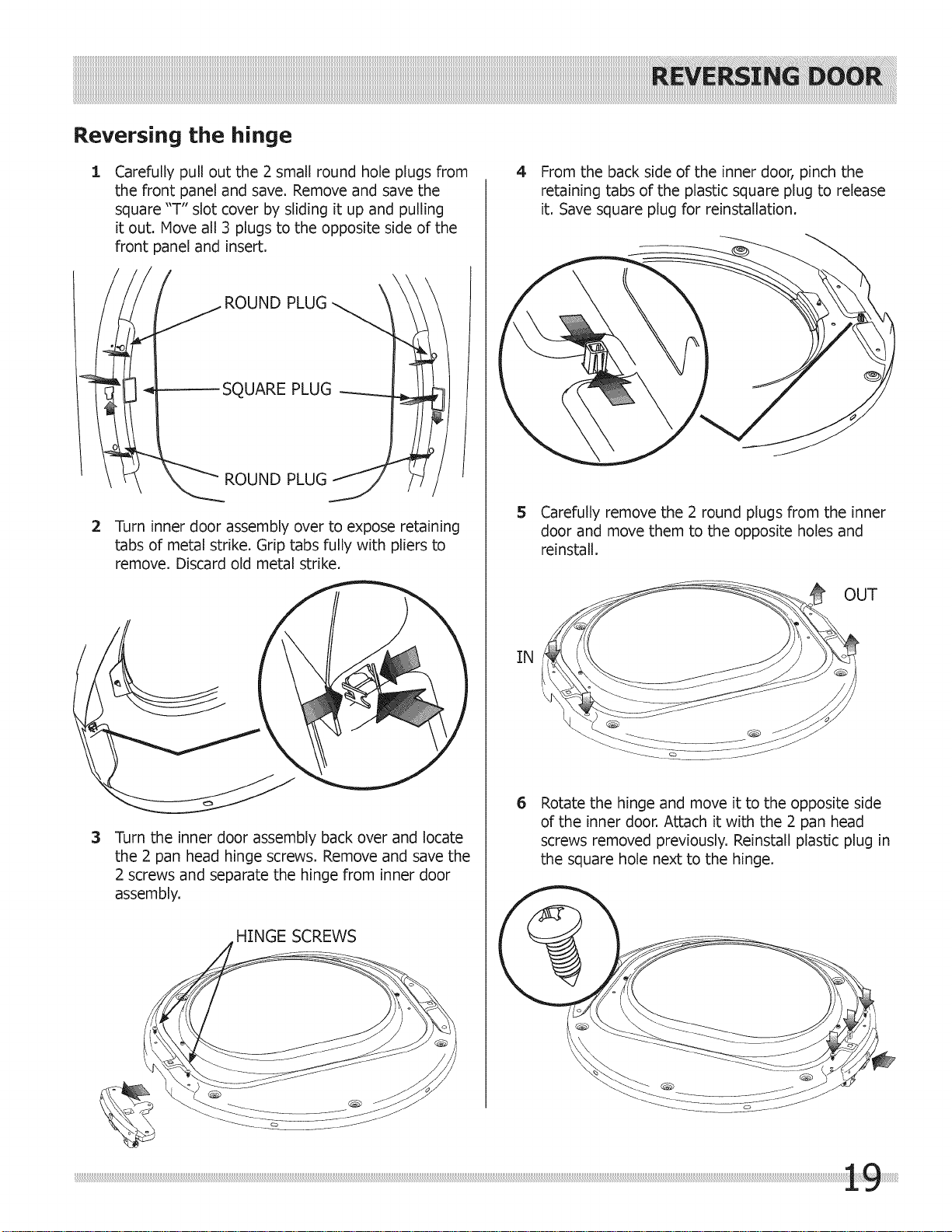

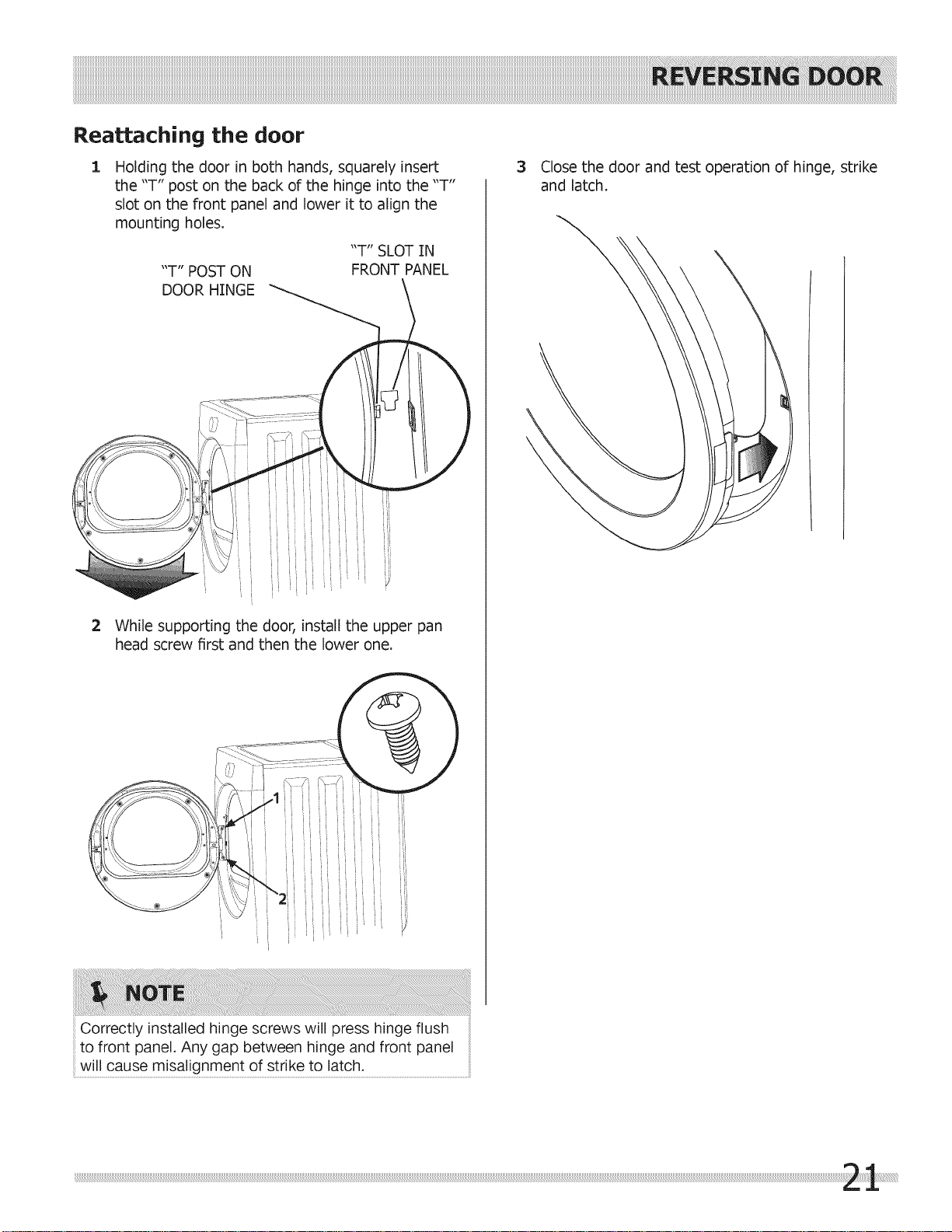

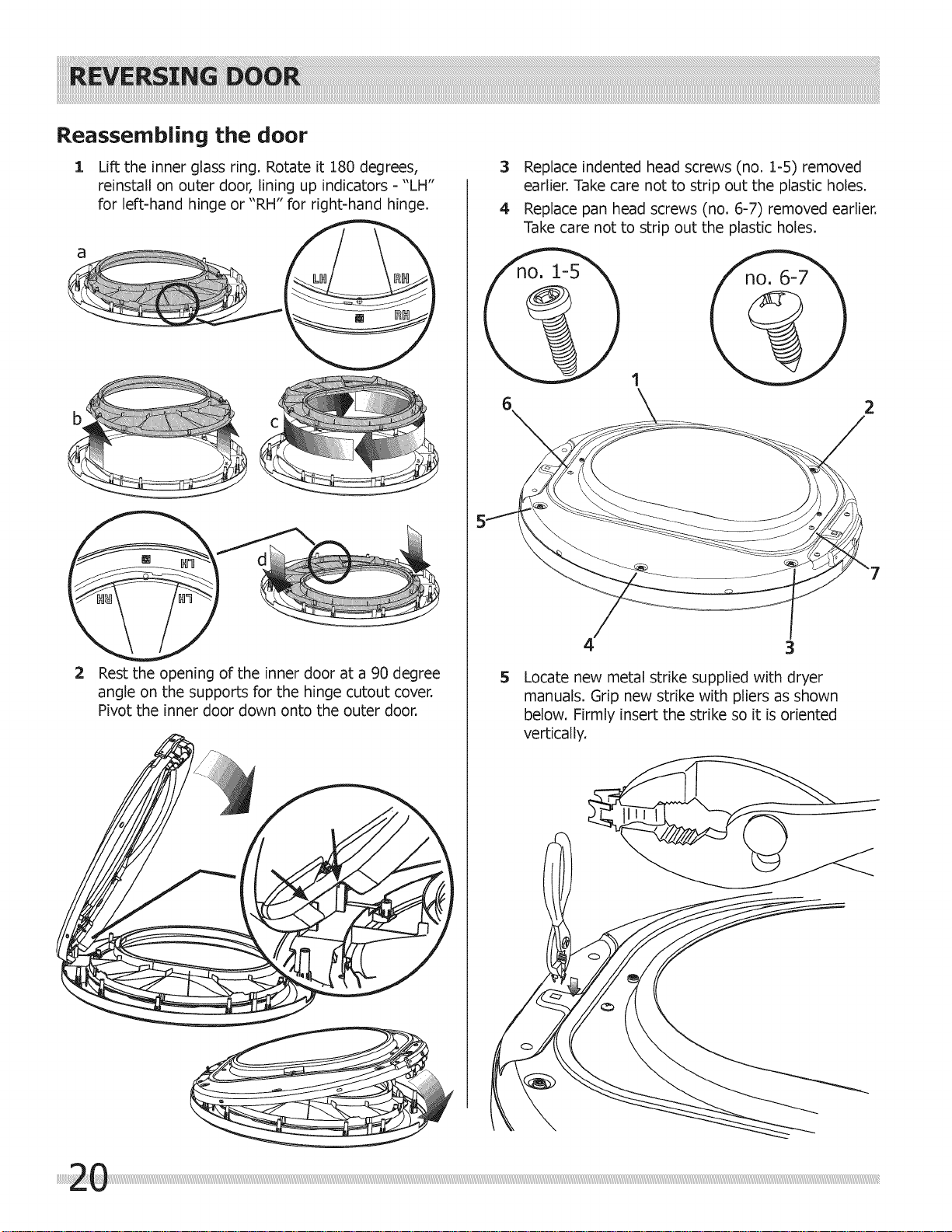

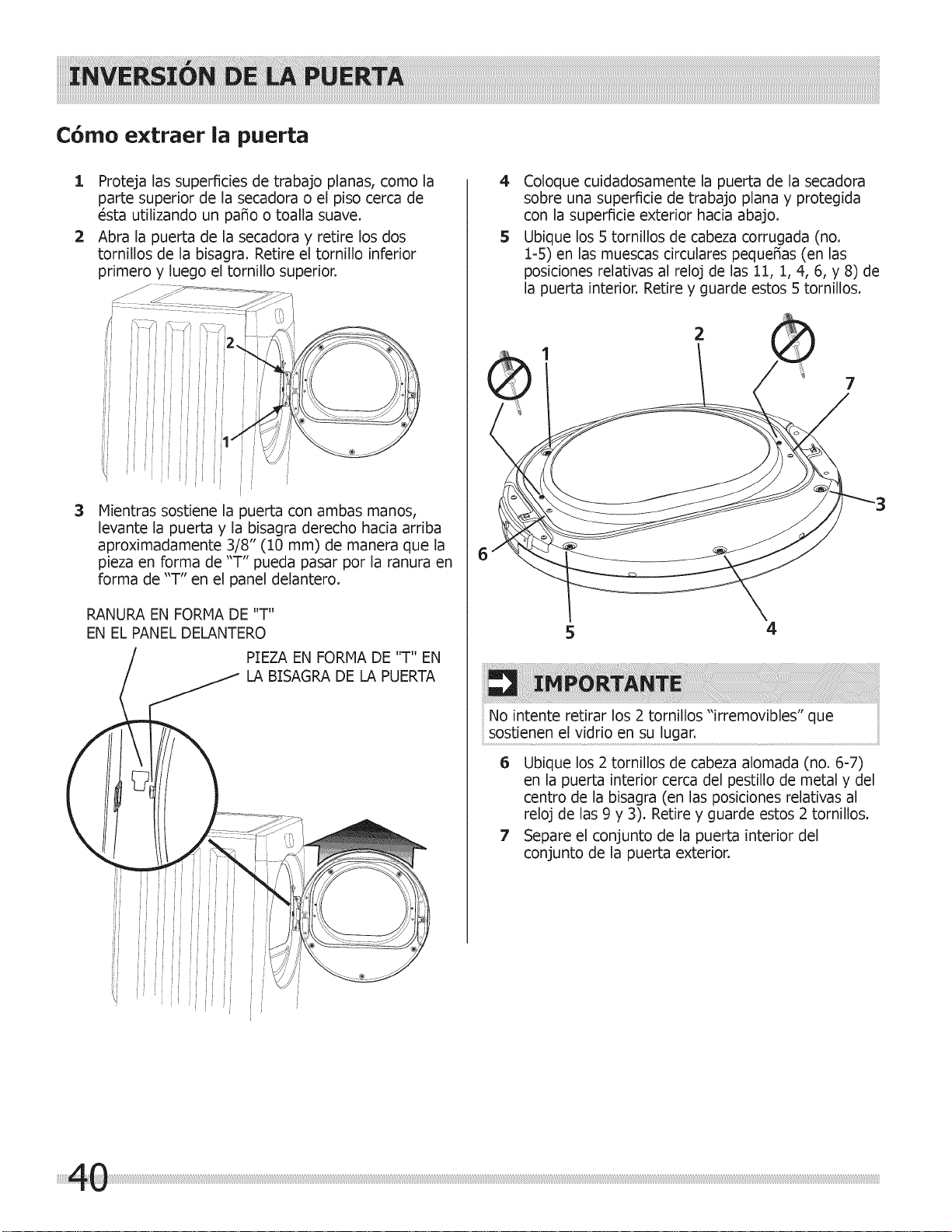

_Ve_ing Door .................................. 18-21

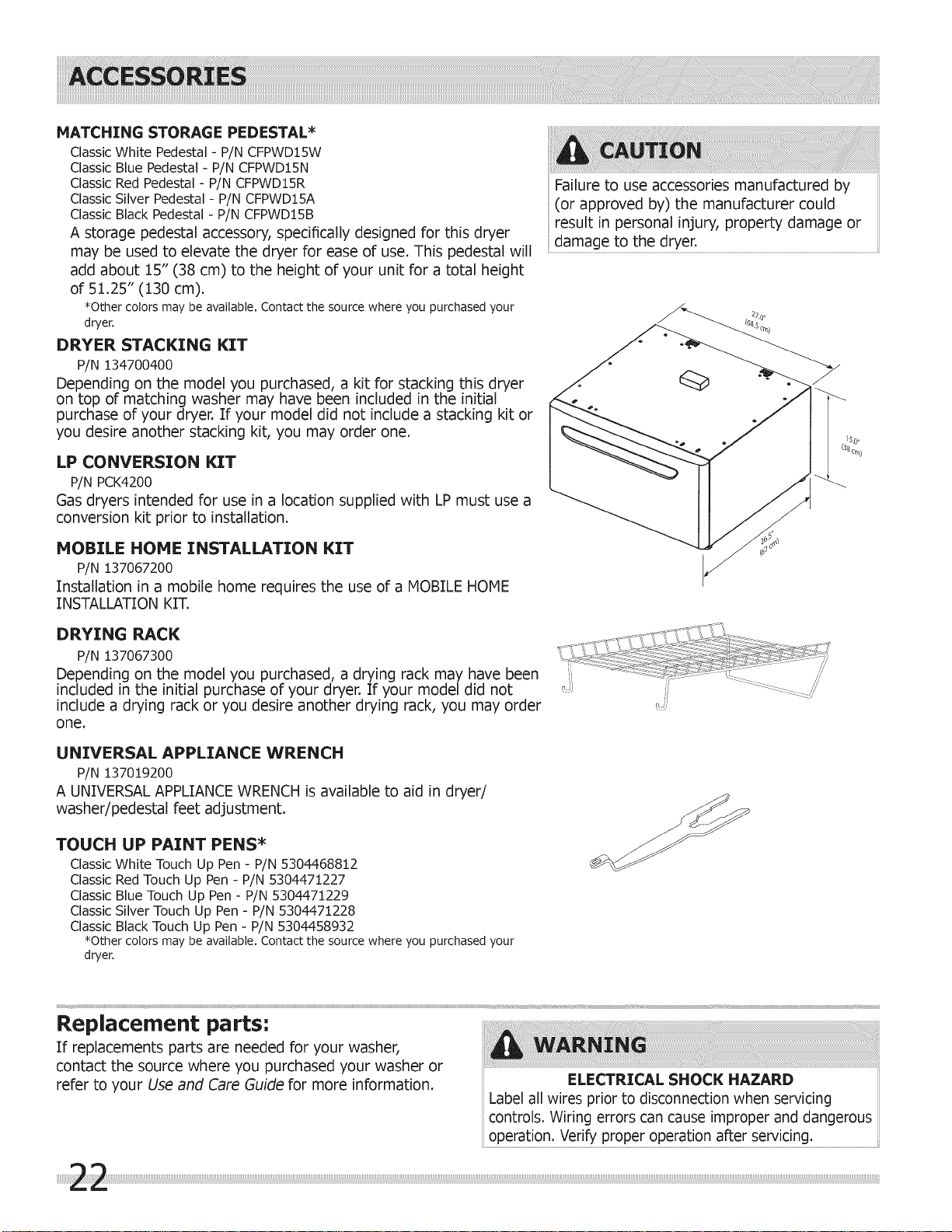

Accessories 22

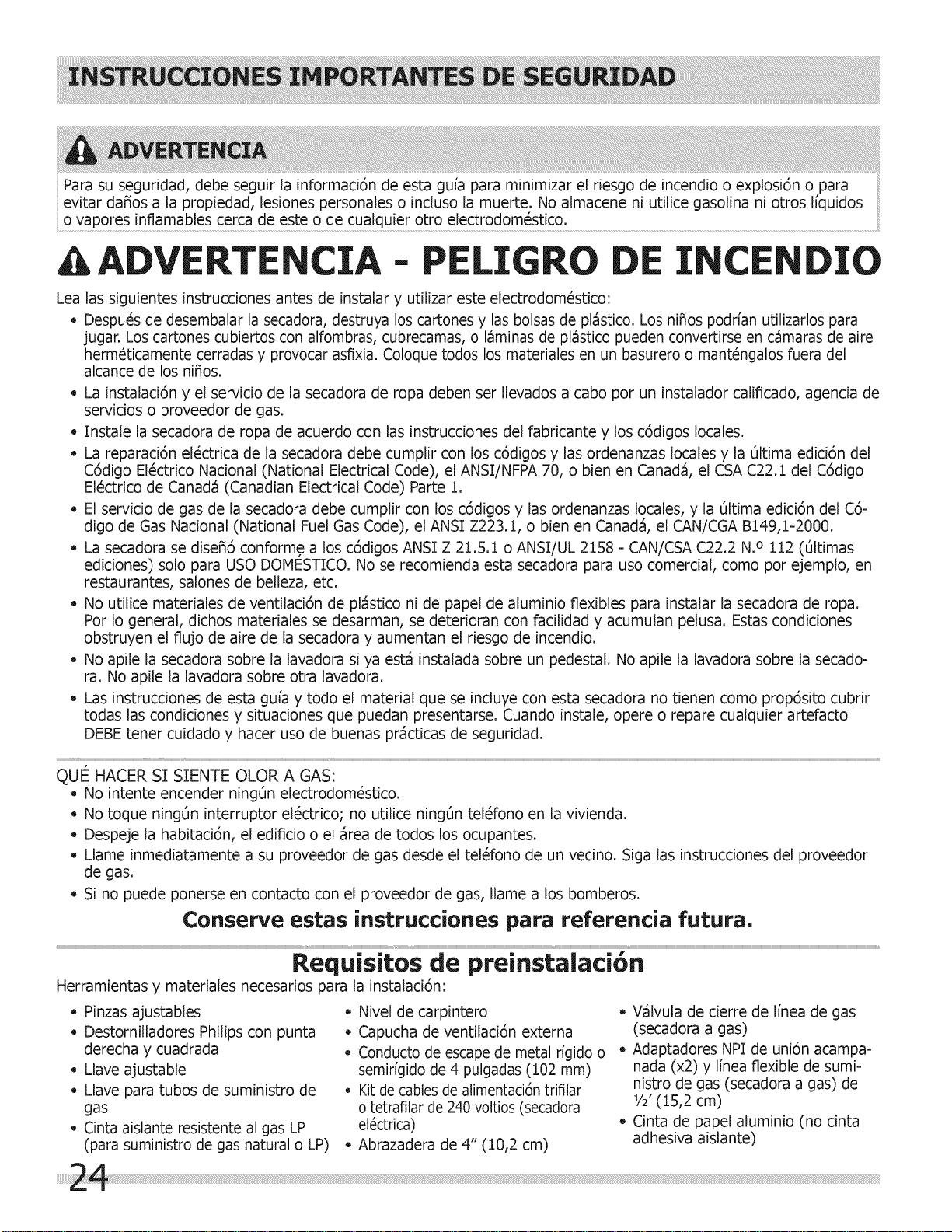

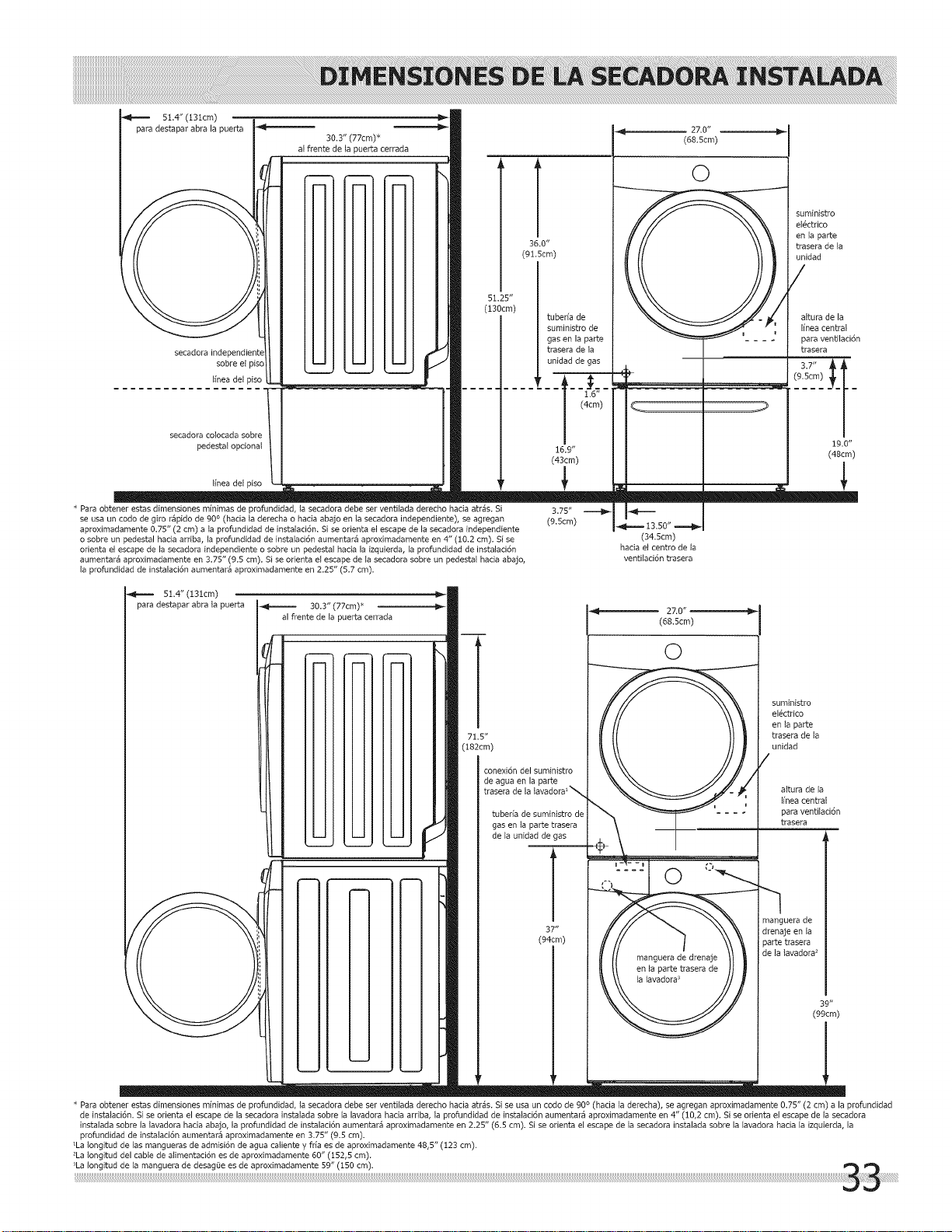

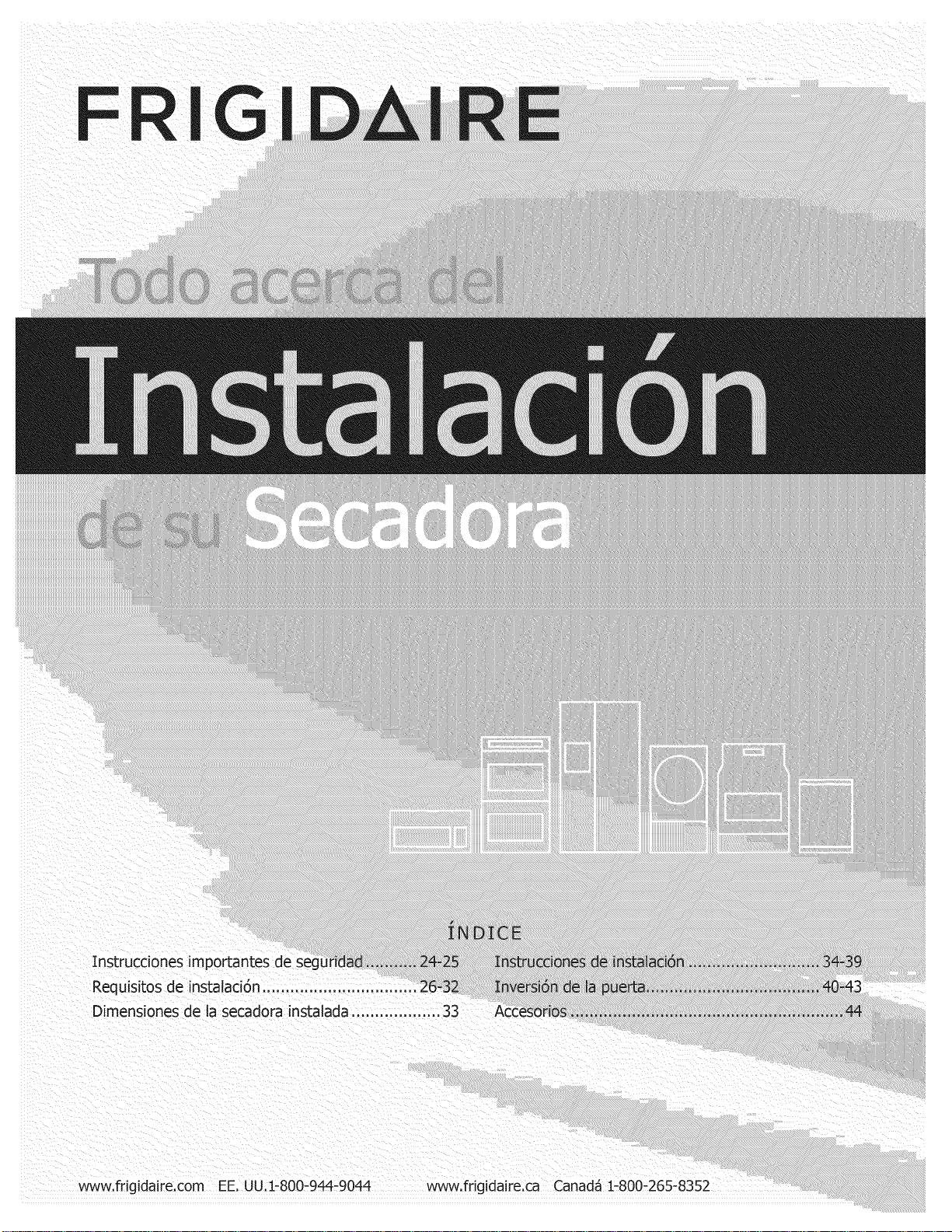

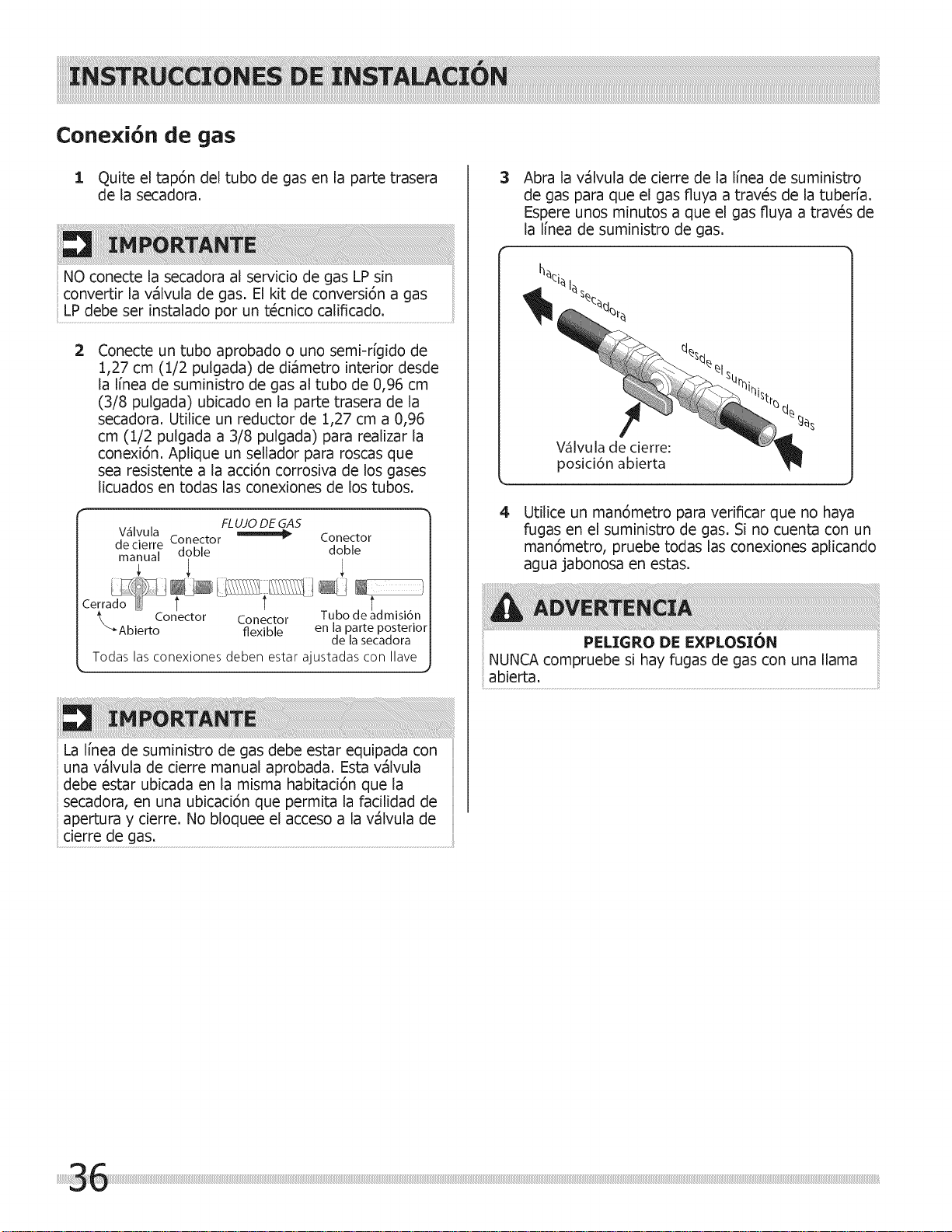

Espa_ol .................................................. 23

...................................!!!iiiii!!ii..........

o o

For your safety the information in this manual must be followed to minimize the risk of fire or explosion or to prevent property damage, personal injury or loss of life. Do not store or use gasoline or other flammable vapors and liquids in

the vicinity of this or any other appliance.

A WARNING - RISK OF FIRE

Read all of the following instructions before installing and using this appliance:

- Destroy the carton and plastic bags after the dryer is unpacked. Children might use them for play. Cartons covered with rugs, bedspreads, or plastic sheets can become airtight chambers causing suffocation. Place all materials in a garbage container or make materials inaccessible to children.

Clothes dryer installation and service must be performed by a qualified installer, service agency or the gas supplier. Install the clothes dryer according to the manufacturer's instructions and local codes.

The electrical service to the dryer must conform with local codes and ordinances and the latest edition of the Na- tional Electrical Code, ANSI/NFPA 70, or in Canada, the Canadian electrical code C22.1 part 1.

The gas service to the dryer must conform with local codes and ordinances and the latest edition of the National Fuel Gas Code ANSI Z223.1, or in Canada, CAN/ACG B149.1-2000.

The dryer is designed under ANSI Z 21.5.1 or ANSI/UL 2158 - CAN/CSA C22.2 No. 112 (latest editions) for HONE USE only. This dryer is not recommended for commercial applications such as restaurants, beauty salons, etc.

Do not install a clothes dryer with flexible plastic venting material. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airflow and increase the risk of fire.

Do not stack a dryer on top of washer already installed on pedestal. Do not stack dryer on top of another dryer. Do not stack washer on top of dryer. Do not stack washer on top of another washer.

The instructions in this manual and all other literature included with this dryer are not meant to cover every pos- sible condition and situation that may occur. Good safe practice and caution MUST be applied when installing,

operating and maintaining any appliance.

WHAT TO DO IF YOU SMELL GAS:

- Do not try to light any appliance. Do not touch any electrical switch; do not use any phone in your building.

Clear the room, building or area of all occupants. Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's instructions.

If you cannot reach your gas supplier, call the fire department.

Save these instructionsfor future reference.

Pre-Installation Requirements

Tools and materials needed for installation:

- Adjustable pliers

- Phillips, straight, & square bit

screwd rivers Adjustable wrench

Pipe wrench for gas supply (gas dryer) LP-resistant thread tape (for natu- ral gas or LP supply, gas dryer)

- Carpenter's level

- External vent hood

- 4-inch (102 mm), rigid metal or

semi-rigid metal exhaust duct work 3-wire or 4-wire 240 volt cord kit

(electric dryer) 4 in. (10.2 cm) clamp

- Gas line shutoff valve (gas dryer)

- 1/2NPT union flare adapters (x2) and flexible gas supply line (gas dryer) Metal foil tape (not duct tape)

Pleasereadallinstructionsbeforeusingthisdryer.

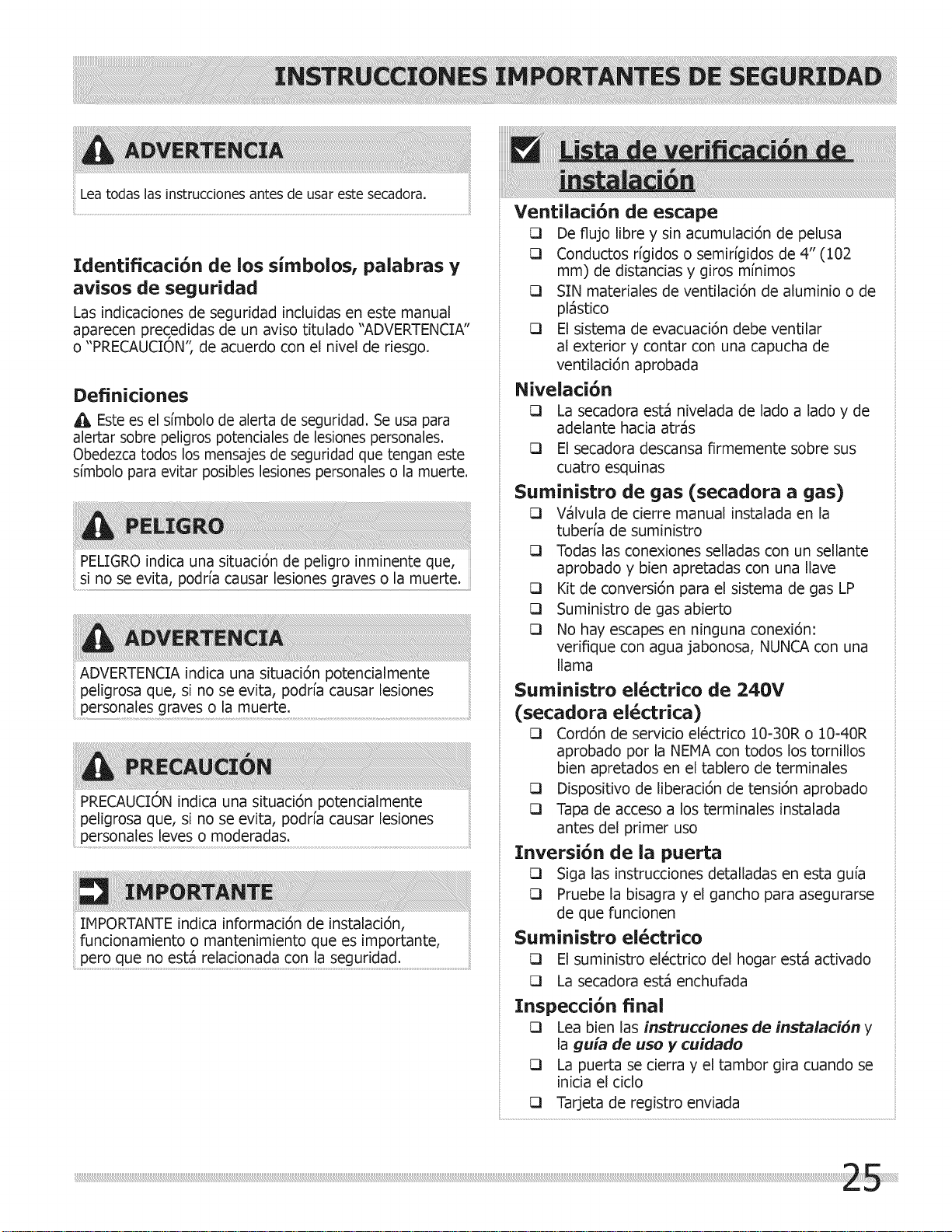

Recognize safety symbols, words and labels

Safety items throughout this manual are labeled with a WARNING or CAUTION based on the risk type as

described below:

Definitions

This is the safety alert symbol. It is used to alert

you to potential personal injury hazards. Obey all safety

messages that follow this symbol to avoid possible injury or death.

DANGER indicates an imminently hazardous situation

which, if not avoided, will result in death or serious injury,

WARNING indicates a potentially hazardous situation which, if not avoided, could result in death or serious

Exhaust Venting

[] Free-flowing, clear of lint buildup [] 4 inch (102 mm) rigid or semi-rigid ducting of

minimal length and turns

[] NO foil or plastic venting material [] Approved vent hood exhausted to outdoors

Leveling

[] Dryer is level, side=to-side and front-to-back [] Cabinet is setting solid on all corners

Gas Supply (Gas Dryer)

[] Manual shutoff valve present in supply [] All connections sealed with approved sealer

and wrench tight

[] Conversion kit for LP system [] Gas supply turned on

[] No leaks present at all connections -

check with soapy water, NEVERcheck with flame

240v Electric Supply (Electric Dryer)

[] Approved NEMA 10-30R or 14-30R service

cord with all screws tight on terminal block

[] Approved strain relief installed [] Terminal access cover installed before initial

operation

CAUTION indicates a potentially hazardous situation which, if not avoided, may result in minor or moderate

IMPORTANT indicates installation, operation or

maintenance information which is important but not

hazard-related,

Door Reversal

[] Follow detailed instructions in this guide

[] Test hinge and latch for function

Electrical Power

[] House power turned on [] Dryer plugged in

Final Checks

[] Installation Instructions and Use and

Care Guide read thoroughly

[] Door latches and drum tumbles when cycle

starts

[] Registration card sent in

Electrical requirements for electric dryer

CIRCUIT - Individual 30 amp. branch circuit fused with 30 amp. time delay fuses or circuit breakers. Use separately

fused circuits for washer and dryer. DO NOT operate a washer and a dryer on the same circuit.

POWER SUPPLY- 3-wire or 4-wire, 240 volt, single phase, 60 Hz, Alternating Current.

This dryer is internally grounded to neutral unless it was manufactured for sale in Canada. Only a 4-conductor cord shall be used when the appliance is installed in a location where grounding through

the neutral conductor is prohibited. Grounding through the neutral link is prohibited for: (1) new branch circuit

installations, (2) mobile homes, (3) recreational vehicles, and (4) areas where local codes do not permit grounding

OUTLET RECEPTACLE- NEMA 10-30R or NEMA 14-30R receptacle to be located so the power supply cord is accessible

when the dryer is in the installed position.

GROUNDING CONNECTION - See "Grounding requirements" in Electrical Installation section.

3-WIRE POWER SUPPLYCORD KIT (not supplied)

3-wire receptacle

(NEMA type 10=30R)

The dryer MUST employ a 3-conductor power supply cord NENA 10-30 type SRDT rated at 240 volt AC minimum, 30 amp, with 3 open end spade

lug connectors with upturned ends or closed loop connectors and marked for use with clothes

dryers. For 3-wire cord connection instructions see

ELECTRICALCONNECTIONS FOR A 3-WIRE SYSTEM.

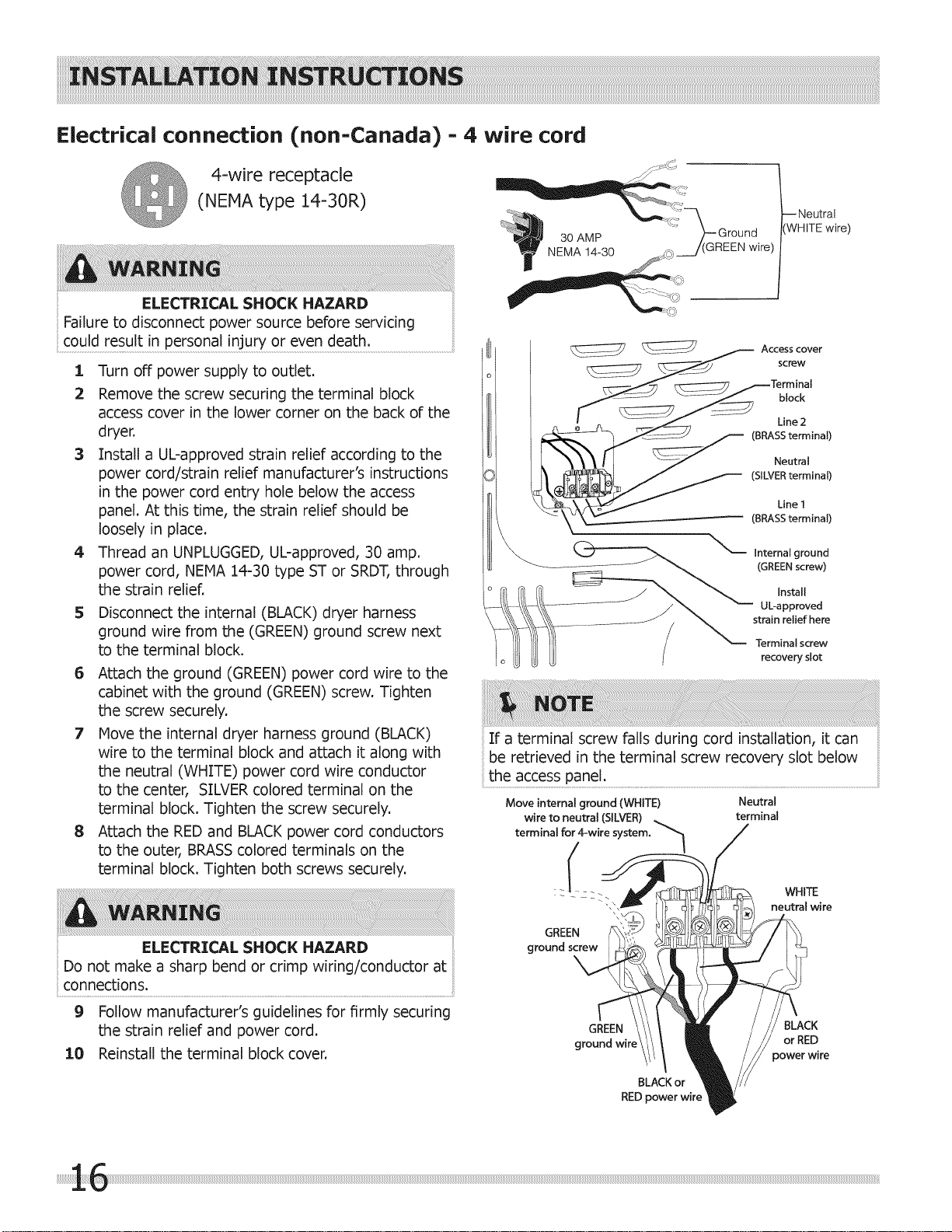

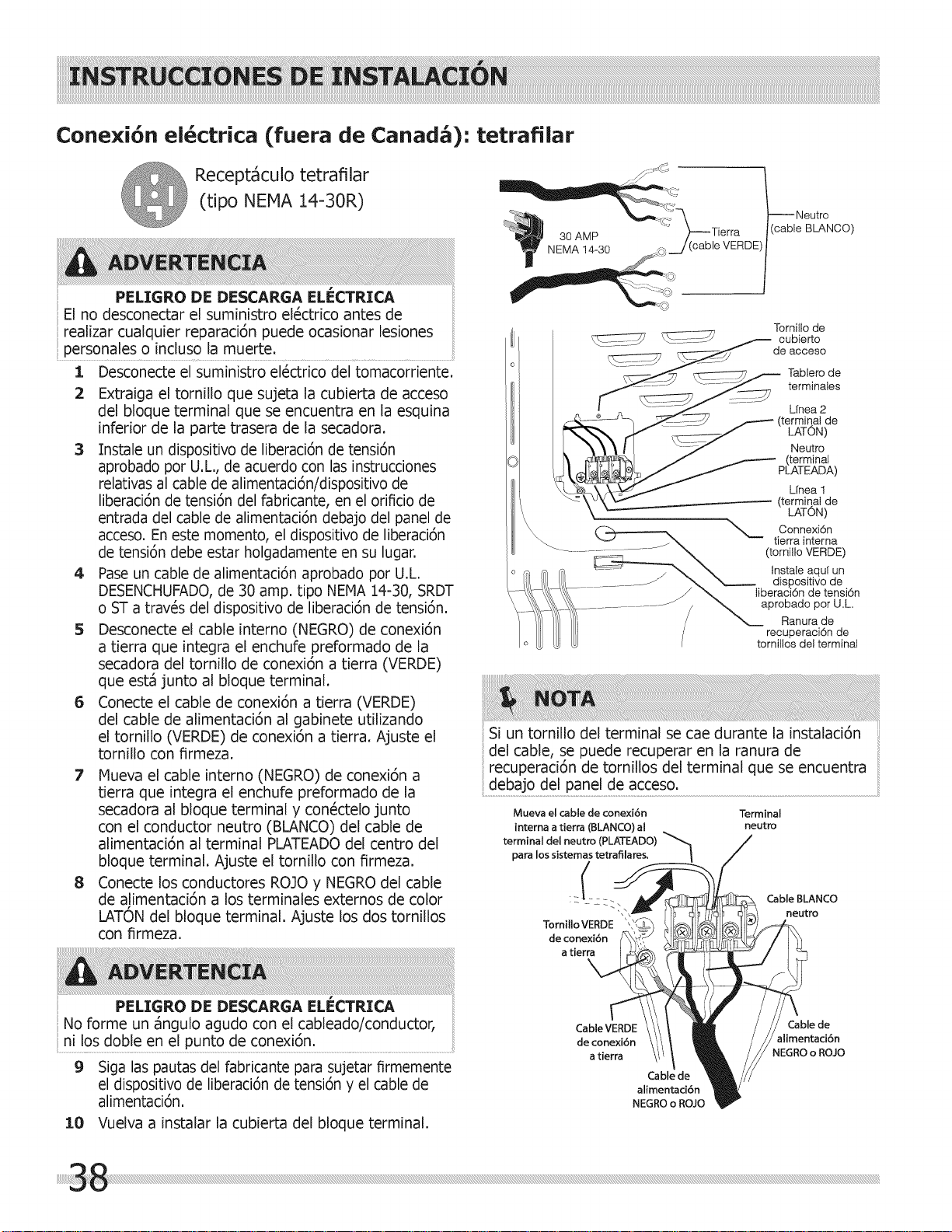

4-WIRE POWER SUPPLYCORD KIT (not supplied)

4-wire receptacle

(NEMA type 14=30R)

The dryer MUST employ a 4-conductor power supply cord NEMA 14-30 type SRDT or ST (as required) rated at 240 volt AC minimum, 30 amp, with 4 open end spade lug connectors with upturned ends or closed loop connectors and marked for use with clothes dryers. For4-wire cord connection instructions see

ELECTRICAL CONNECTIONS FOR A 4-WIRE SYSTEM.

Dryers manufactured for sale in Canada have factory-

installed, 4:w! re power Supply €ord (NEMA 14:30R):..................................

Electrical requirements for gas dryer

CIRCUIT - Individual, properly polarized and grounded

15 amp. branch circuit fused with 15 amp. time delay

fuse or circuit breaker.

POWER SUPPLY- 2-wire, with ground, 120 volt, single

phase, 60 Hz, Alternating Current.

POWER SUPPLYCORD - The dryer is equipped with a 120

volt 3-wire power cord.

GROUNDING CONNECTION - See "Grounding

requirements" in Electrical Installation section.

Gas supply requirements

1 Installation MUST conform with local codes, or in

the absence of local codes, with the National Fuel

Gas Code, ANSI Z223.1 (latest edition).

2 The gas supply line should be 1/2 inch (1.27 cm)

pipe.

3 If codes allow, flexible metal tubing may be used

to connect your dryer to the gas supply line. The tubing MUST be constructed of stainless steel or

plastic-coated brass.

Do not, under any circumstances, cut, remove, or bypass the

grounding prong.

Powercord with 3-prong grounded plug

4 The gas supply line MUST have an individual

shutoff valve.

5 A 1/8 inch (0.32 cm) N.RT. plugged tapping,

accessible for test gauge connection, MUST be

installed immediately upstream of the gas supply

connection to the dryer.

6 The dryer MUST be disconnected from the gas

supply piping system during any pressure testing of the gas supply piping system at test pressures in excess of 1/2 psig (3.45 kPa).

7 The dryer MUST be isolated from the gas supply

piping system during any pressure testing of the gas supply piping system at test pressures equal to or less than 1/2 psig (3.45 kPa).

8 Connections for the gas supply must comply with

the Standard for Connectors for Gas Appliances, ANSI Z21.24.

Exhaust system requirements

Use only 4 inch (102 mm) diameter rigid or flexible metal duct and approved vent hood which has a swing-out damper(s) that open when the dryer is in operation. When the dryer stops, the dampers automatically close to prevent drafts and the entrance of insects and rodents. To avoid restricting the outlet, maintain a minimum of 12 inches (30.5 cm) clearance between the vent hood and the ground or any other obstruction.

FIRE HAZARD

Failure to follow these instructions can create excessive

drying times and fire hazards.

The following are specific requirements for proper and safe operation of your dryer.

FIRE HAZARD

Do not install a clothes dryer with flexible plastic or

metal foil venting materials. Flexible venting materials are known to collapse, be easily crushed and trap lint. These conditions will obstruct clothes dryer airflow and

increase the risk of fire:...........................................................................................................................................................................................................

:If your present system is made up of plastic duct or metal foil duct, replace it with a rigid or semi-rigid metal duct. Also, ensure the present duct is free of any lint prior to installing dryer duct.

Correct

Incorrect

Exhaust system requirements, continued

FIRE HAZARD

A clothes dryer must be exhausted outdoors. Do not exhaust dryer into a chimney, a wall, a ceiling, an attic,

a crawl space or any concealed space of a building. A clothes dryer produces combustible lint. If the dryer is

not exhausted outdoors, some fine lint will be expelled

into the laundry area. An accumulation of lint in any area of the home can create a health and fire hazard.

The dryer must be connected to an exhaust outdoors.

Regularly inspect the outdoor exhaust opening and remove any accumulation of lint around the outdoor exhaust opening and in the surrounding area.

FIRE HAZARD

- Do not allow combustible materials (for example:

clothing, draperies/curtains, paper) to come in contact with exhaust system. The dryer MUST NOT be exhausted into a chimney, a wall, a ceiling, or any concealed space of a building which can

accumulate lint, resulting in a fire hazard.

- Do not screen the exhaust ends of the vent system, or use any screws, rivets or other fasteners that

extend into the duct to assemble the exhaust system. Lint can become caught in the screen, on

the screws or rivets, clogging the duct work and

creating a fire hazard as well as increasing drying

times. Use an approved vent hood to terminate the

duct outdoors, and seal all joints with metal foil duct

tape. All male duct pipe fittings MUST be installed

downstream with the flow of air.

FIRE HAZARD

Exceeding the length of duct pipe or number of elbows allowed in the "MAXIMUM LENGTH" charts can cause an accumulation of lint in the exhaust system. Plugging

the system could create a fire hazard, as well as

MAXIMUM LENGTH

€-

of 4" (102mm) Rigid Metal Duct

VENT HOOD TYPE

(Preferred)

E S

(10.2cm) Iouvered

1 52 ft. (15.9 m) 40 ft. (12.2 m) 2 44 ft. (13.5 m) 32 ft. (9.8 m)

3 32 ft. (9.8 m) 24 ft. (7.3 m)

4 28 ft. (9.5 m) 16 ft. (4.9 m)

64 ft. (19.5 m)

2.5"

(6.35cm)

48 ft. (14.6 m)

FIRE HAZARD

- Do not install flexible plastic or flexible foil venting

material.

- If installing semi-rigid venting, do not exceed 8 ft.

Exhaust system requirementsr continued

Install male fittings in correct direction"

CORRECT iNCORRECT

In installations where the exhaust system is not described in the charts, the following method must be used to determine if the exhaust system is acceptable:

:[ Connect an inclined or digital manometer between

the dryer and the point the exhaust connects to the dryer.

2 Set the dryer timer and temperature to air fluff

(cool down) and start the dryer.

3 Read the measurement on the manometer.

4 The system back pressure MUST NOT be higher

than 0.75 inches of water column. If the system back pressure is less than 0.75 inches of

water column, the system is acceptable. If the manometer reading is higher than .075 inches of water column, the system is too restrictive and the installation is unacceptable.

Although vertical orientation of the exhaust system is acceptable, certain extenuating circumstances could affect the performance of the dryer:

o Only the rigid metal duct work should be used.

Venting vertically through a roof may expose the exhaust system to down drafts causing an increase

in vent restriction. Running the exhaust system through an

uninsulated area may cause condensation and faster accumulation of lint.

Compression or crimping of the exhaust system will cause an increase in vent restriction.

The exhaust system should be inspected and cleaned a minimum of every 18 months with normal usage. The more the dryer is used, the more often you should check the exhaust system and vent hood for proper operation.

Exhaust direction

Directional exhausting can be accomplished by installing a quick-turn 90° dryer vent elbow directly to exhaust outlet of dryer. Dryer vent elbows are available through your local parts distributor or hardware store.

See also CLEARANCE REQUIREMENTS on the next page.

Use of 90° quick-turn elbow required to meet minimum installation depth of free-standing dryer:

• Straight back venting allows for 0" (0 cm) installation. Venting right with 90° elbow allows for 0.75" (2 cm)

installation.

Venting downward with 90° elbow allows for 0.75" (2 cm) installation. Venting left with short, straight adapter and 90° elbow allows for 3.75" (9.5 cm) installation. Venting upward with short, straight adapter and 90°

.......................e/bow a!!ows for 4" (10-5 cm) !nsta/lat!on- ..............................................................................

Manufactured or mobile home installation

1 Installation MUST conform to current Manufactured

Home Construction & Safety Standard, Title 24 CFR, Part 32-80 (formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) or Standard CAN/CSAZ240 MH.

2 Dryer MUST be exhausted outside (outdoors, not

beneath the mobile home) using metal ducting

that will not support combustion. Metal ducting

must be 4 inches (10.16 cm) in diameter with no obstructions. Rigid metal duct is preferred.

3 If dryer is exhausted through the floor and area

beneath the mobile home is enclosed, the exhaust

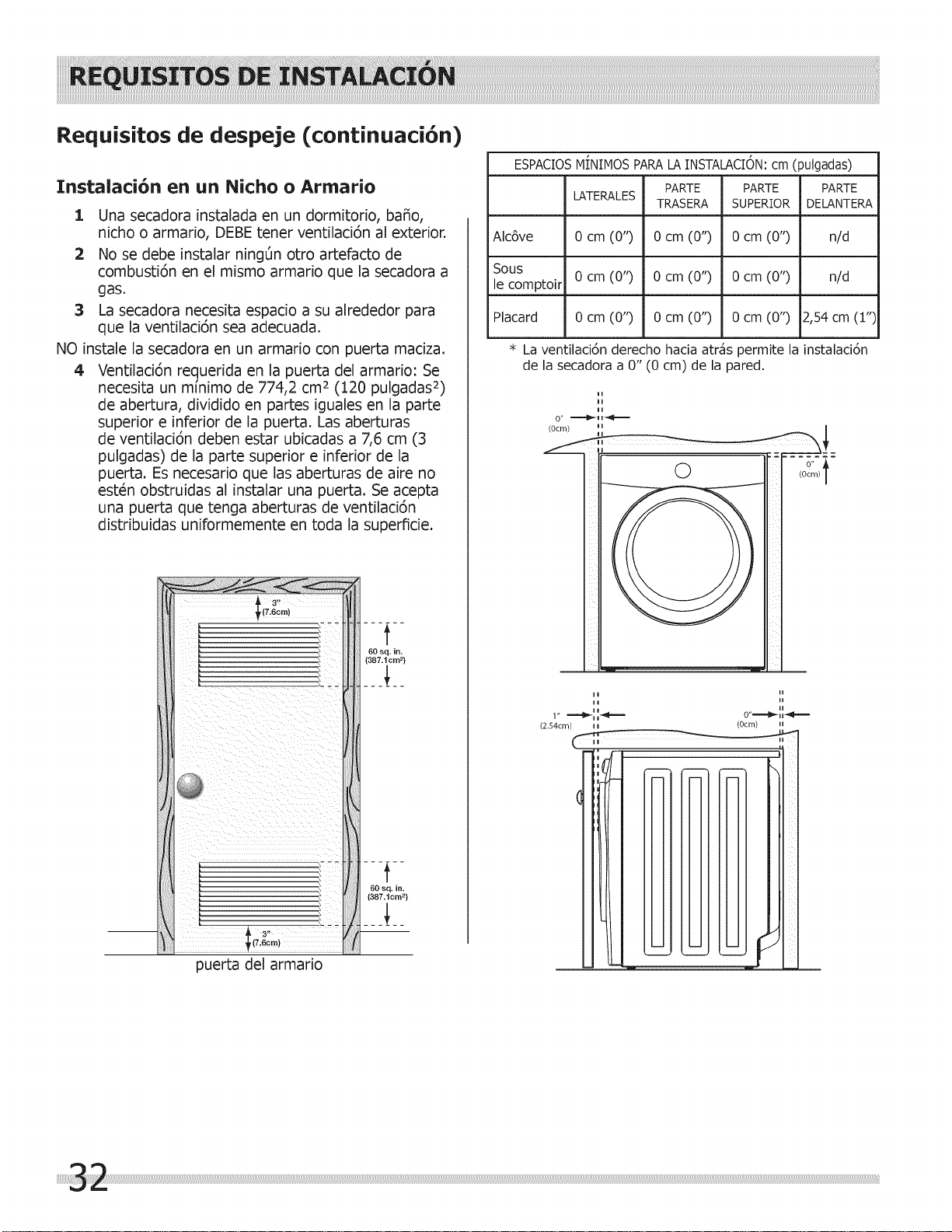

Clearance requirements

EXPLOSION HAZARD

Do not install the dryer where gasoline or other

flammables are kept or stored. If the dryer is installed in a garage, it must be a minimum of 18 inches (45.7

cm) above the floor. Failure to do so can result in death, explosion, fire or burns.

system MUST terminate outside the enclosure with the termination securely fastened to the mobile

home structure.

4 Refer to previous sections in this guide for other

important exhaust venting system requirements.

5 When installing a gas dryer into a mobile home, a

provision must be made for outside make up air. This provision is to be not less than twice the area of the dryer exhaust outlet.

6 Installer MUST anchor this (1) dryer or (2) dryer

mounted on pedestal to the floor with approved

Mobile Home Installation Kit - P/N 137067200.

NOT INSTALL YOUR DRYER:

1 In an area exposed to dripping water or outside

weather conditions.

2 In an area where it will come in contact with

curtains, drapes, or anything that will obstruct

the flow of combustion and ventilation air.

3 On carpet. Floor MUST be solid with a maximum

slope of 1 inch (2.54 cm).

Clearance requirements, continued

Installation in a Recess or Closet

:[ A dryer installed in a bedroom, bathroom, recess or

closet, MUST be exhausted outdoors.

2 No other fuel burning appliance shall be installed in

the same closet as the gas dryer.

3 Your dryer needs the space around it for proper

ventilation.

DO NOT install your dryer in a closet with a solid door.

4 Closet door ventilation required: A minimum

of 120 square inches (774.2 cm 2) of opening, equally divided at the top and bottom of the door, is required. Openings should be located 3 inches (7.6 cm) from bottom and top of door. Openings are required to be unobstructed when a door is installed. A Iouvered door with equivalent air openings for the full length of the door is acceptable.

-1--

60 sq. in.

(387.1cm =)

MINIMUM INSTALLATION CLEARANCES- Inches (cm)

SIDES REAR TOP FRONT

Alcove _ " )" 0"

Under- 0" (0 cm) :)" (0 cm) * 0" (0 cm) n/a Counter

Closet _ " :)" 0" 1"

_0 (0 cm) (0 cm)* (0 cm) n/a

!0 (0 cm) (0 cm)* (0 cm) (2.54 cm)

Dryer must be vented straight back to achieve 0" (0 cm) rear installation.

O" t

(Ocm)

(7.6c m]

closet door

60 sq. in.

(387.1cm _)

51.4" (131cm)

freestanddryer

on floor

floorline

30.3"(77cm)*

to front of closed door

51.25"

(130cm)

[

36.0"

(91.5cm)

gas supply pipe on rear of gas unit

27.0"

(68.5cm)

electrical supply on

rear of unit

centerline

height for rear vent

dryer mounted on

op_onalpedes_l

floorline

* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90°

elbow (right or down on freestanding dryer) adds approximately 0.75 in. (2.0 cm) to installation depth. Upward venting of exhaust on pedestal-mounted or freestanding dryer adds approximately 4 in. (10.2 cm) to installation depth. Leftward venting on pedestaFmounted or freestanding dryer adds approximately 3.75 in. (9.5 cm) to installation depth. Downward venting of exhaust on pedestal-mounted dryer adds approximately

2.25 in. (5.7 cm) to installation depth.

51,4" (131cm)

to clear open door

30.3" (77cm)*

to front of closed door

(182cm)

71.5"

16.9"

(43cm)

3.75"

(9.5cm)

water supply connection on

rear of unit1

gas supply pipe on rear of gas unit

(34.5cm)

to center of rear vent

27.0"

(68.5cm)

electrical supply on

rear of unit

centerline height for

rear vent

19.0"

(48cm)

37"

(94cm)

drain hose on rear of unit3

* To obtain these minimal depth dimensions, dryer must be vented straight back. Using a quick-turn 90° elbow (right) adds approximately 0.75 in. (2 cm) to installation depth. Upward venting of exhaust on stacked

dryer adds approximately 4 in. (t0.2 cm) to installation depth. Downward venting of exhaust on stacked dryer adds approximately 2.25 in. (6.5 cm) to installation depth. Leftward venting of exhaust on stacked dryer

adds approximately 3.75 in. (9.5 cm) to installation depth. 1Hot and cold inlet hose length approximately 43 inches (t09cm) 2Powersupply cord length approximately 60 inches (t52.5cm). 3Drain hose length approximately 52 inches (t32cm).

power cord on rear of unit2

(99cm)

39"

Electrical installation

The following are specific requirements for proper and safe electrical installation of your dryer. Failure to follow these instructions can create electrical shock and/or a fire

hazard.

ELECTRICAL SHOCK HAZARD

* This appliance MUST be properly grounded.

Electrical shock can result if the dryer is not properly grounded. Follow the instructions in this manual for proper grounding.

* Do not use an extension cord with this dryer. Some

extension cords are not designed to withstand the amounts of electrical current this dryer utilizes and can melt, creating electrical shock and/ or fire hazard. Locate the dryer within reach of the receptacle for the length power cord to be purchased, allowing some slack in the cord. Refer to the pre-installation requirements in this manual for

the proper power cord to be purchased.

ELECTRICAL SHOCK HAZARD

* A U.L.-approved strain relief must be installed onto

power cord. If the strain relief is not attached, the

cord can be pulled out of the dryer and can be cut

by any movement of the cord, resulting in electrical

shock.

Do not use an aluminum wired receptacle with a copper wired power cord and plug (or vice versa). A chemical reaction occurs between copper and

aluminum and can cause electrical shorts. The

proper wiring and receptacle is a copper wired

power cord with a copper wired receptacle.

Dryers operating on 208 volt power supply will have

longer drying times than dryers operating on 240 volt

Grounding requirements = Electric dryer (USA)

wiring system, the plug MUST be plugged into

ELECTRICAL SHOCK HAZARD

Improper connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician if you are in doubt as to

whether the appliance is properly grounded.

For a grounded, cord-connected dryer:

1 The dryer MUST be grounded. In the event of a

malfunction or breakdown, grounding will reduce the risk of electrical shock by a path of least

resistance for electrical current.

2 After you purchase and install a 3 wire or 4 wire

power supply cord having an equipment-grounding conductor and a grounding plug that matches you

an appropriate, copper wired receptacle that is

properly installed and grounded in accordance with

all local codes and ordinances. If in doubt, call a

licensed electrician.

DO NOT modify the plug you've installed on this appliance. If it will not fit the outlet, have a proper outlet installed by a qualified electrician.

For a

permanently connected dryer:

The dryer MUST be connected to a grounded

metal, permanent wiring system; or an equipment grounding conductor must be run with the circuit conductors and connected to the equipment- grounding terminal or lead on the appliance.

Grounding requirements = Electric dryer (Canada)

the risk of electrical shock by a path of least

resistance for electrical current.

ELECTRICAL SHOCK HAZARD

Improper connection of the equipment grounding conductor can result in a risk of electrical shock. Check with a licensed electrician if you are in doubt as to

whether the appliance is properly grounded.

2 Since your dryer is equipped with a power supply

cord having an equipment-grounding conductor and a grounding plug, the plug must be plugged

into an appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances. If in doubt, call a licensed

For a grounded, cord-connected dryer:

1 The dryer MUST be grounded. In the event of a

malfunction or breakdown, grounding will reduce

electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not fit the outlet, have a proper outlet installed by a qualified electrician.

Grounding requirements - Gas dryer (USA and Canada)

1 The dryer is equipped with a three-prong

(grounding) plug for your protection against shock hazard and should be plugged directly into a properly grounded three-prong receptacle.

2 The plug must be plugged into an appropriate

outlet that is properly installed and grounded in accordance with all local codes and ordinances. If

in doubt, call a licensed electrician.

3 DO NOT modify the plug provided with this

appliance. If it will not fit the outlet, have a proper outlet installed by a qualified electrician.

Grounding type

wall receptacle

/ any circumstances,

Do not, under

cut, remove,

or bypass the grounding prong.

Gas connection

1 Remove the shipping cap from gas pipe at the rear

of the dryer,

DO NOT connect the dryer to LP. gas service without

converting the gas valve. An L.P. conversion kit must be

installed by a qualified gas technician.

Connect a 1/2 inch (1.27 cm) I.D. semi-rigid or approved pipe from gas supply line to the 3/8 inch (0.96 cm) pipe located on the back of the dryer. Use a 1/2 inch to 3/8 inch (1.27 cm to 0.96 cm) reducer for the connection. Apply an approved

thread sealer that is resistant to the corrosive

action of liquefied gases on all pipe connections.

Manual GASFLOW Shutoff Flare _ Flare

Valve Union Union

:losea__ t ...... t t

Nipple Flexible Inlet Pipe on

Open Connector Back of Dryer

All connections must be wrench-tightened

Open the shutoff valve in the gas supply line to allow gas to flow through the pipe. Wait a few

minutes for gas to move through the gas line.

Shutoff Valve-

Open position

Check for gas system leaks with a manometer. If a

manometer is not available, test all connections by brushing on a soapy water solution.

EXPLOSION HAZARD

NEVER test for gas leaks with an open flame.

The supply line must be equipped with an approved

manual shutoff valve. This valve should be located in

the same room as the dryer and should be in a location

that allows ease of opening and closing, Do not block

access to the gas shutoff valve- ..........................................................................................................................................................

Electrical connection (non=Canada) - 3 wire cord

3=wire receptacle

(NEMA type 10-30R)

ELECTRICAL SHOCK HAZARD

Failure to disconnect power source before servicing

could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

access cover in the lower corner on the back of the dryer.

3 Install a UL-approved strain relief according to the

power cord/strain relief manufacturer's instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

4 Thread an UNPLUGGED, UL-approved, 30 amp.

power cord, NEMA 10-30 type SRDT, through the strain relief.

5 Attach the power cord neutral (center wire)

conductor to the SILVER colored center terminal on

the terminal block. Tighten the screw securely.

6 Attach the remaining two power cord outer

conductors to the outer, BRASScolored terminals on the terminal block. Tighten both screws securely.

_ _ Access cover

_jj screw

__z'-L_- _ (BRASSterminal)

..... (BRASSterminal)

_ internal ground

Line 2

Line 1

(GREEN screw)

Terminal screw

recovery slot

ELECTRICAL SHOCK HAZARD

Do not make a sharp bend or crimp wiring/conductor at

connections,

7 Follow manufacturer's guidelines for firmly securing

the strain relief and power cord.

8 Reinstall the terminal block cover.

If moving dryer from a 4-wire system and installing it in a 3-wire system, move the internal ground from the

center terminal back to the GREEN screw next to the terminal block.

the access panel.

DO NOTremove

internal ground in

a 3-wire system!!

iii

Neutral

terminal

Electrical connection (non=Canada) - 4 wire cord

4-wire receptacle

(NEMA type 14-30R)

ELECTRICAL SHOCK HAZARD

Failureto disconnect power source before servicing

could result in personal injury or even death.

1 Turn off power supply to outlet. 2 Remove the screw securing the terminal block

access cover in the lower corner on the back of the dryer.

3 Install a UL-approved strain relief according to the

power cord/strain relief manufacturer's instructions in the power cord entry hole below the access panel. At this time, the strain relief should be loosely in place.

4 Thread an UNPLUGGED, UL-approved, 30 amp.

power cord, NEMA 14-30 type ST or SRDT, through the strain relief.

5 Disconnect the internal (BLACK) dryer harness

ground wire from the (GREEN) ground screw next to the terminal block.

6 Attach the ground (GREEN) power cord wire to the

cabinet with the ground (GREEN) screw. Tighten the screw securely.

7 Move the internal dryer harness ground (BLACK)

wire to the terminal block and attach it along with the neutral (WHITE) power cord wire conductor to the center, SILVER colored terminal on the terminal block. Tighten the screw securely.

8 Attach the RED and BLACK power cord conductors

to the outer, BRASS colored terminals on the terminal block. Tighten both screws securely.

ELECTRICAL SHOCK HAZARD

Do not make a sharp bend or crimp wiring/conductor at

connections,

9 Follow manufacturer's guidelines for firmly securing

the strain relief and power cord.

10 Reinstall the terminal block cover.

If a terminal screw falls during cord installation, it can be retrieved in the terminal screw recovery slot below

........... _ Install

Move internal ground (WHITE)

wire to neutral (SILVER)

terminal for 4-wire system.

GREEN

ground screw

GREEN

ground wir_

REDpower wire

Neutral

WHITE wire)

UL-approved

strain relief here

Terminal screw

recovery slot

Neutral

terminal

WHITE

neutral wire

BLACK

or RED

power wire

BLACKor

General installation

1 Connect the exhaust duct to the outside exhaust

system (see pages 6 through 8). Use of a 4" (102 mm) clamp (item A) is recommended to connect

the dryer to the exhaust vent system. Use metal

foil tape to seal all other joints.

2 Carefully slide the dryer to its final position. Adjust

one or more of the legs until the dryer is resting solidly on all four legs. Place a level on top of the dryer. The dryer MUST be level and resting solidly on all four legs. Rock alternating corners to check

for stability, Remove and discard door tape,

Be sure the power is off at a circuit breaker/fuse box

before plugging the power cord into an outlet,

3 Plug the power cord into a grounded outlet, 4 Turn on the power at the circuit breaker/fuse box.

5 Read the Use & Care Guide provided with the dryer.

It contains valuable and helpful information that will save you time and money.

6 If you have any questions during initial operation,

please review the "Avoid Service Checklist" in your Use & Care Guide before calling for service.

7 Place these instructions in a location near the dryer

for future reference.

A wiring diagram and technical data sheet are located

inside the dryer console.

Do not, under any circumstances,

cut, remove, or bypass the

grounding prong.

Removing the door

1 Protect fiat work surface, such as top of dryer or

floor near dryer, with a soft cloth or towel.

2 Open dryer door and remove the two hinge screws.

Remove lower screw first, then upper screw.

Supporting door with both hands, squarely lift door and hinge upward approximately 3/8" (10 mm) so

"T" post on back of hinge can slide out through "T"

slot on front panel.

"T" SLOT IN

FRONT PANEL

"T" POST ON

DOOR HINGE

Gently place dryer door face down on fiat, covered work surface.

Locate the 5 indented head screws (no. 1-5) in the small, circular recesses (at 11, 1, 4, 6, and 8 o'clock positions) of the inner door. Remove and

save these 5 screws.

5 4

Do not attempt to remove the 2 "tamper-resistant"

screws that hold the inner glass !n place:....................................................................

6 Locate the 2 pan head screws (no. 6=7) on the

inner door nearest the metal strike and center of

hinge (9 and 3 o'clock positions). Remove and save these 2 screws.

7 Separate inner door assembly from outer door

assembly.

Reversing the hinge

Carefully pull out the 2 small round hole plugs from

the front panel and save, Remove and save the

square "T" slot cover by sliding it up and pulling it out. Move all 3 plugs to the opposite side of the front panel and insert.

ROUND PLUG

ROUND PLUG_

2 Turn tuner door assembly over to expose retaining

tabs of metal strike. Grip tabs fully with pliers to

remove. Discard old metal strike.

From the back side of the inner door, pinch the retaining tabs of the plastic square plug to release it. Save square plug for reinstallation.

Carefully remove the 2 round plugs from the inner door and move them to the opposite holes and

reinstall.

OUT

Turn the inner door assembly back over and locate the 2 pan head hinge screws. Remove and save the

2 screws and separate the hinge from inner door assembly.

HINGE SCREWS

Rotate the hinge and move it to the opposite side of the inner door. Attach it with the 2 pan head screws removed previously. Reinstall plastic plug in the square hole next to the hinge.

Reassembling the door

:[ Lift the inner glass ring. Rotate it 180 degrees,

reinstall on outer door, lining up indicators - "LH" for left-hand hinge or "RH" for right-hand hinge.

3 Replace indented head screws (no. 1-5) removed

earlier. Take care not to strip out the plastic holes.

4 Replace pan head screws (no. 6-7) removed earlier.

Take care not to strip out the plastic holes.

2 Rest the opening of the inner door at a 90 degree

angle on the supports for the hinge cutout cover. Pivot the inner door down onto the outer door.

Locate new metal strike supplied with dryer manuals. Grip new strike with pliers as shown below. Firmly insert the strike so it is oriented

vertically.

Reattaching the door

Holding the door in both hands, squarely insert

the "T" post on the back of the hinge into the "T"

slot on the front panel and lower it to align the mounting holes.

"T" SLOT IN

"T" POST ON

DOOR HINGE

FRONT PANEL

Close the door and test operation of hinge, strike and latch.

While supporting the door, install the upper pan head screw first and then the lower one.

Correctly installed hinge screws will press hinge flush to front panel. Any gap between hinge and front panel will cause misalignment of strike to latch.

MATCHINGSTORAGE PEDESTAL*

ClassicWhite Pedestal- P/N CFPWD15W ClassicBluePedestal- P/N CFPWD15N ClassicRedPedestal- P/N CFPWD15R ClassicSilver Pedestal- P/NCFPWD15A ClassicBlack Pedestal- P/N CFPWD15B

A storage pedestal accessory, specifically designed for this dryer may be used to elevate the dryer for ease of use. This pedestal will add about 15" (38 cm) to the height of your unit for a total height

of51.25"(130cm).

*Other colors may be available. Contact the source where you purchased your dryer.

DRYER STACKING KIT

P/N134700400

Dependingon the model you purchased,a kitforstackingthisdryer

on top of matching washer may have been included in the initial purchase of your dryer. If your model did not include a stacking kit or

you desire another stacking kit, you may order one.

LP CONVERSION KIT

P/NPCK4200

Gas dryersintendedforuse ina locationsuppliedwith LP must use a conversionkitpriorto installation.

MOBILE HOME INSTALLATION KIT

P/N 137067200

Installationina mobilehome requiresthe use ofa MOBILE HOME INSTALLATION KIT.

Failure to use accessories manufactured by

(orapproved by)the manufacturercould

resultinpersonalinjury,propertydamage or

damage to the dryer.

DRYING RACK

P/N 137067300

Depending on the model you purchased, a drying rack may have been included in the initial purchase of your dryer. If your model did not include a drying rack or you desire another drying rack, you may order one.

UNIVERSAL APPLIANCE WRENCH

P/N137019200

A UNIVERSAL APPLIANCE WRENCH isavailabletoaidindryer/ washer/pedestalfeetadjustment.

TOUCH UP PAINT PENS*

ClassicWhite TouchUp Pen- P/N5304468812 ClassicRedTouch UpPen - P/N5304471227 ClassicBlue Touch UpPen- P/N 5304471229 ClassicSilverTouch Up Pen - P/N 5304471228 ClassicBlackTouch Up Pen- P/N5304458932

*Other colors may be available. Contact the source where you purchased your dryer.

Replacement parts:

If replacements parts are needed for your washer, contact the source where you purchased your washer or refer to your Use and Care Guide for more information.

Label all wires prior todisconnection when servicing controls. Wiring errors can cause improper and dangerous operation. Verify proper operation after servicing.

ELECTRICAL SHOCK HAZARD

/i/

Instruccionesimportantesdeseguridad.........

RequJsitosdeinstalaci6n..........

Dimensionesdelasecadorainstalada...................33

www.frigidaire.comEE.UU.1-800@44-9044 www.frigidaire.caCanad_1-800-265-8352

Para su seguridad, debe seguir la informaci6n de esta gufa para minimizar el riesgo de incendio o explosi6n o para evitar dafios a la propiedad, lesiones personales o incluso la muerte. No almacene ni utilice gasolina ni otros I[quidos o vapores inflamables cerca de este o de cualquier otto electrodom4stico.

£ADVERTENCIA- PELIGRO DE INC£NDIO

Lea las siguientes instrucciones antes de instalar y utilizar este electrodom4stico:

• Despu4s de desembalar la secadora, destruya los cartones y las bolsas de pl_stico. Los nifios podrian utilizarlos para jugar. Los cartones cubiertos con alfombras, cubrecamas, o I_minas de pl_stico pueden convertirse en c_maras de aire

herm4ticamente cerradas y provocar asfixia. Coloque todos los materiales en un basurero o mant4ngalos fuera del alcance de los ni_os.

- La instalaci6n y el servicio de la secadora de ropa deben set Ilevados a cabo pot un instalador calificado, agencia de

servicios o proveedor de gas.

- Instale la secadora de ropa de acuerdo con las instrucciones del fabricante y los c6digos locales.

- La reparaci6n el4ctrica de la secadora debe cumplir con los c6digos y las ordenanzas locales y la _ltima edici6n del

C6digo EI4ctrico Nacional (National Electrical Code), el ANSI/NFPA 70, o bien en Canadi el CSA C22.1 del C6digo EI4ctrico de Canad_ (Canadian Electrical Code) Parte 1.

- El servicio de gas de la secadora debe cumplir con los c6digos y las ordenanzas locales, y la L_ltimaedici6n del C6-

digo de Gas Nacional (National Fuel Gas Code), el ANSI Z223.1, o bien en Canadi el CAN/CGA B149,1-2000.

- La secadora se dise_6 conforme a los c6digos ANSI Z 21.5.1 o ANSI/UL 2158 - CAN/CSA C22.2 N.o 112 (_ltimas

ediciones) solo para USO DOMESTICO. No se recomienda esta secadora para uso comercial, como pot ejemplo, en restaurantes, salones de belleza, etc.

- No utilice materiales de ventilaci6n de pl_stico ni de papel de aluminio flexibles para instalar la secadora de ropa.

Pot Io general, dichos materiales se desarman, se deterioran con facilidad y acumulan pelusa. Estas condiciones obstruyen el flujo de aire de la secadora y aumentan el riesgo de incendio.

- No apile la secadora sobre la lavadora si ya est_ instalada sobre un pedestal. No apile la lavadora sobre la secado-

ra. No apile la lavadora sobre otra lavadora.

- Las instrucciones de esta gufa y todo el material que se incluye con esta secadora no tienen como prop6sito cubrir

todas las condiciones y situaciones que puedan presentarse. Cuando instale, opere o repare cualquier artefacto DEBE tenet cuidado y hacer uso de buenas pr_cticas de seguridad.

QUE HACER ST SIENTE OLOR A GAS:

- No intente encender ningOn electrodom6stico.

- No toque ningOn interruptor el6ctrico; no utilice ningOn te!4fono en la vivienda.

- Despeje la habitaci6n, el edificio o el _rea de todos los ocupantes.

- Llame inmediatamente a su proveedor de gas desde el tel4fono de un vecino. Siga las instrucciones del proveedor

de gas.

- Si no puede ponerse en contacto con el proveedor de gas, Ilame a los bomberos.

Conserve estas instrucciones para referencia futura,

Requisitos de preinstalaci6n

Herramientas y materiales necesarios para la instalaci6n:

- Pinzas ajustables

- Destornilladores Philips con punta

derecha y cuadrada

- Uave ajustable

- Llave para tubos de suministro de

gas

• Cinta aislante resistente al gas LP

(para suministro de gas natural o LP)

- Nivel de carpintero

- Capucha de ventilaci6n externa

• Conducto de escape de metal rigido o semirigido de 4 pulgadas (102 mm)

• Kit de cablesde alimentaci6n trifilar o tetrafilar de 240 voltios (secadora

el4ctrica)

- Abrazadera de 4" (10,2 cm)

- V_lvula de cierre de I{nea de gas (secadora a gas)

• Adaptadores NPI de uni6n acampa- nada (x2) y linea flexible de sumi- nistro de gas (secadora a gas) de 1/2'(15,2 cm)

- Cinta de papel aluminio (no cinta adhesiva aislante)

i_ iii

Lea todas las instrucciones antes de usar este secadora.

Ventilaci6n de escape

De flujo libre y sin acumulaci6n de pelusa

Identificaci6n de los simboios, palabras y avisos de seguridad

Las indicaciones de seguridad incluidas en este manual aparecen precedidas de un aviso titulado "ADVERTENCIA"

o "PRECAUCION', de acuerdo con el nivel de riesgo.

Definiciones

Este es el simbolo de alerta de seguridad. Se usa para alertar sobre peligros potenciales de lesiones personales. Obedezca todos los mensajes de seguridad que tengan este sfmbolo para evitar posibles lesiones personales o la muerte.

PELIGRO indica una situaci6n de peligro inminente que,

si no se evita, podr[a causar lesiones graves o la muerte.

ADVERTENCIA indica una situaci6n potencialmente

peligrosa que, si no se evita, podrfa causar lesiones

PRECAUCION indica una situaci6n potencialmente peligrosa que, si no se evita, podrfa causar lesiones

IMPORTANTE indica informaci6n de instalaci6n, funcionamiento o mantenimiento que es importante,

oque noe st_ relac!onad a con la segur!dad: ................................................................

Conductos @idos o semirfgidos de 4" (102 mm) de distancias y giros mfnimos

SIN materiales de ventilaci6n de aluminio o de pl_stico

El sistema de evacuaci6n debe ventilar al exterior y contar con una capucha de

ventilaci6n aprobada

Nivelaci6n

La secadora est_ nivelada de lado a lado y de adelante hacia atr_s

El secadora descansa firmemente sobre sus cuatro esquinas

Suministro de gas (secadora a gas)

V_lvula de cierre manual instalada en la tuber[a de suministro

Todas las conexiones selladas con un se!lante

aprobado y bien apretadas con una Ilave Kit de conversi6n para el sistema de gas LP

Suministro de gas abierto No hay escapes en ninguna conexi6n:

verifique con agua jabonosa, NUNCA con una

llama Suministro el_ctrico de 240V (secadora el_ctrica)

Cord6n de servicio el_ctrico 10-30R o 10-40R

aprobado por la NEMA con todos los tornillos

bien apretados en el tablero de terminales

Dispositivo de liberaci6n de tensi6n aprobado

Tapa de acceso a los terminales instalada

antes del primer uso Inversi6n de la puerta

1:::1Siga las instrucciones detalladas en esta gu[a

Pruebe la bisagra y el gancho para asegurarse

de que funcionen Suministro el_ctrico

El suministro el6ctrico del hogar est_ activado

La secadora est_ enchufada Inspecci6n final

Lea bien las instrucciones de instalaci6n y

la guia de uso y cuidado

[:3 La puerta se cierra y el tambor gira cuando se

inicia el ciclo

l:::l Tarjeta de registro enviada

Requisitos el ctricos de ia secadora ei ctrica:

CIRCUITO: circuito independiente individual de 30 amp. con fusibles de acci6n retardada o disyuntores. Use circuitos

con fusibles separados para la lavadora y la secadora. NO haga funcionar una lavadora y una secadora en el mismo circuito.

SUMINISTRO ELECTRICO: trifilar o tetrafilar, 240 V, 1 fase, 60 Hz, corriente altema.

A menos que haya sido fabricada para la venta en Canada, esta secadora esta conectada a tierra internamente a trav_s de un enlace a un conductor neutro. La conexi6n a tierra a trav_s del neutro esta prohibida para: (1)

instalaciones de circuitos de bifurcaci6n nuevos, (2) casas rodantes; (3) vehiculos recreativos; y (4) areas cuyas leyes locales no permiten la puesta a tierra a trav_s del neutro.

RECEPTACULODEL TOMACORRIENTE - receptaculo NEMA 10-30 R o NEMA 14-30 R que debe estar ubicado en un

lugar a! que pueda acceder el cable de alimentaci6n el6ctrica cuando la secadora est6 instalada.

CONEXION A TIERPA: consulte "Requisitos de conexi6n a tierra" en la secci6n Instalaci6n el6ctrica.

CABLE DE ALIMENTACION EL#CTRICA TRIFILAR (no incluido)

Recept_culo trifilar

(tipo NEMA 10-30R)

La secadora DEBEemplear un cable de alimentaci6n el_ctrica de 3 conductores tipo NEMA 10-30, SRDT calificado para CA minima de 240 voltios, 30 amp., con 3 conectores de terminal horquilla con extremos doblados

hacia arriba o de bucle cerrado y calificados para uso en secadoras de ropa. Para obtener instrucciones sobre

la conexi6n trifilar, consulte CONEXIONESEL#CTRICAS

PARAUN SISTEMATRIFILAR.

CABLE DE ALIMENTACION ELI_CTRICATETRAFILAR (no incluido)

Recept_culo tetrafilar

(tipo NEMA 14-30R)

La secadora DEBE emplear un cable de alimentaci6n el_ctrica de 4 conductores tipo NEMA 14-30, SRDT o ST (segOn se especifique) calificado para CA minima de 240 voltios, 30 amp., con 4 conectores de terminal horquilla con extremos doblados hacia arriba o de bucle cerrado y calificados para uso en secadoras de

ropa. Para obtener instrucciones sobre la conexi6n tetrafilar, consulte CONEXIONES ELECTRICAS PAPA UN SISTEMA TETPAFILAR.

Las secadoras fabricadas para la venta en Canada vienen con un cable de alimentaci6n el_ctrica tetrafilar

NEMA 14:30R ...........................................................................................................................................................................................

Requisitos el ctricos de ia secadora a gas:

CIRCUITO - Circuito individual de bifurcaci6n de 15 amp.,

correctamente polarizado y con conexi6n a tierra con fusible de retardo de 15 amp. o con interruptor

autom_tico.

SUMINISTRO ELECTRICO: corriente alterna de 2 cables,

con conexi6n a tierra, 120 voltios, monof_sica, 60 Hz.

CABLE DEALIMENTACION ELECTRICA: la secadora est_

equipada con un cable de alimentaci6n trifilar de 120 voltios.

CONEXION A TIERRA: consulte "Requisitos de conexi6n a

tierra" en la secci6n Instalaci6n el_ctrica.

Requerimientos del suministro de gas

Tomacorriente con

puesta a tierra

"No corte, retire nl

deshabilite la clavija de /

conexi6n a tierra bajo

, ninguna circunstancia_,

Cord6n el_:tdco de 3davijas con puesta atierra

PELIGRO DE EXPLOSI6N

Lastuber[as de cobre sin recubrimiento se corroen al

exponerse al gas natural, Io que provoca p_rdidas de gas. Utilice SOLAMENTEtuber[as de hierro negro, acero

inoxidable o lat6n plastificado para el suministro de gas.

:[ La instalad6n DEBE realizarse de acuerdo con

los c6digos locales o, en ausencia de ellos, con el C6digo de Gas Nacional (National Fuel Gas Code),

ANSI Z223.1 (01tima edici6n).

2 La I[nea de suministro de gas debe ser un tubo de

1,27 cm (1/2 pulgada).

3 Si los c6digos Io permiten, se puede utilizar un tubo

de metal flexible para conectar la secadora a la I[nea de suministro de gas. La tuber[a DEBE ser de acero inoxidable o de lat6n plastificado.

4 La I[nea de suministro de gas DEBE tener una

v_lvula de cierre individual.

5 Se DEBE instalar una derivaci6n N.RT de 0,32 cm

(1/8 pulgadas) con tap6n roscado, que permita conectar un medidor de prueba, inmediatamente despu_s de la conexi6n de suministro de gas a la secadora, en contracorriente al flujo de gas.

6 La secadora DEBE estar desconectada de la tuber[a

de gas durante cualquier prueba en la que la

presi6n exceda los 3,45 kPa (1/2 psig).

7 La secadora DEBE estar aislada de la tuber[a de

gas durante cualquier prueba en la que la presi6n sea igual o inferior a 3,45 kPa (1/2 psig).

8 Las conexiones del suministro de gas deben cumplir

con la norma de conexiones de electrodom_sticos a gas, ANSI Z21.24.

Requisitos del sistema de escape

Utilice solo un conducto de metal flexible o rigido de 102 mm (4 pulgadas) de di_metro (mfnimo) y una capucha de ventilaci6n aprobada que tenga uno o m_s reguladores de tiro que se abran cuando la secadora est_ en funcionamiento. Cuando la secadora se detiene, el regulador de tiro se cierra autom_ticamente para evitar la corriente de aire y el ingreso de insectos y roedores. Para evitar restringir la salida del conducto, mantenga un espacio mfnimo de 30,5 cm (12 pulgadas) entre la capucha de ventilaci6n y el suelo, o cualquier otra obstrucci6n.

PELIGRO DE INCENDIO

Ei no seguir estas instruccionespuede producir tiempos

d exc vo incend!o:...........................................................................................

Los siguientes son requisitos necesarios para el fundonamiento seguro y correcto de su secadora.

PELIGRO DE INCENDIO

No utilice materiales de ventilaci6n de pl_stico ni de papel de aluminio flexibles para instalar la secadora de

ropa. Por Io general, dichos materiales se desarman,

se deterioran con facilidad y acumulan pelusa. Estas

condiciones obstruyen el flujo de aire de la secadora y

aumentan el riesgo de incendio.

Si su sistema actual est_ compuesto de un conducto de pl_stico o papel de aluminio, reempl_celo pot un conducto de metal Fgido o semiFgido. AsegOrese de que el conducto existente no tenga pelusas antes de instalar

el conducto de la secadora.

Correcto

Incorrecto

Requisitos del sistema de escape (continuaci6n)

PELIGRO DE INCENDIO

Una secadora de ropa debe tener ventilaci6n al exterior. No ventile la secadora a una chimenea, pared, techo,

c_tico,pasajes entre pisos ni ningQn espacio oculto de

la vivienda. Las secadoras de ropa producen pelusa

combustible. Si la secadora no tiene ventilad6n al

exterior, algunas pelusas finas se expulsarc_n en el c_rea de lavander[a. La acumulad6n de pelusa en cualquier c_rea de la vivienda puede constituir un peligro sanitario

La secadora debe estar conectada a un sistema de escape que termine en el exterior de la vivienda. Inspeccione la aberLura de escape al exterior con frecuencia y elimine cualquier acumulaci6n de pelusa en la aberLura yen el

c_reaque la rode&

PELIGRO DE INCENDIO

- No permita que materiales combustibles (pot

ejemplo: ropa, tapicer[a/corLinas, papel) entren en contacto con e! sistema de escape. La secadora NO DEBEtener escape a una chimenea, una pared, un

techo ni ning{_n espacio cerrado de un edificio que

pueda acumular pelusa y constituir un peligro de incendio.

- No bloquee los extremos de escape del sistema de

ventilad6n, ni utilice tornillos, remaches ni otros

sujetadores que se extiendan hada la parle interna del conducto para ensamblarlo. Es posible que la pelusa quede atrapada en el filtro, los tornillos o los

remaches, Io que puede obstruir la red de conductos

y constituir un peligro de incendio, as[ como tambi_n

aumentar los tiempos de secado. En la salida del conducto al exterior, utilice una capucha de

ventilaci6n aprobada y selle todas las uniones con

dnta de papel aluminio. Todos los accesorios macho para tubos DEBEN instalarse teniendo en cuenta el

PELIGRO DE INCENDIO

Si seexcede lalongituddeltubodelconductoo

elnOmero de codos permitidosen lastablasde

"LONGITUD MAXIMA", se pueden acumular pelusas en el sistema de escape. La obstrucci6n del sistema podr[a

constituir un peligro de incendio, as[ como aumentar

LONGITUD PI/_XIIVlA

Conducto de metal r[gido de 102 mm (4 pulgadas)

o_ ca

C_ C)_

TIPO DE CAPUCHA DE VENTILACt6N

(recomendada)

8 o_

LO O

0 64 ft. (19.5 m)

1 15.9 m (52 pies) 2 13.5 m (44 pies) 3 9.8 m (32 pies)

4 9.5 m (28 pies)

4" aberturas de

(10,2 cm) ventilaci6n

2.5"

(6,35 cm)

14.6 m (48 pies)

12.2 m (40 pies)

9.8 m (32 pies)

7.3 m (24 pies)

4.9 m (16 pies)

PELIGRO DE INCENDIO

- No utilice material de ventilaci6n flexible de pl_stico

o aluminio. Si va a instalar conductos de ventilaci6n semirrigidos,

no exceda una Iongitud de 8 pies (2,4 m).

Requisitos del sistema de escape (continuaci6n)

Instale los accesorios macho en ia

direcci6n correcta:

CORRECTO INCORRECTO

En instalaciones en las que e! sistema de escape no se describa en las tablas, se debe utilizar el siguiente m_todo para determinar si dicho sistema es aceptable:

1 Conecte un man6metro inclinado o digital entre la

secadora y el punto donde el tubo de escape se conecta con la secadora.

2 Coloque el temporizador y la temperatura de

la secadora en la opci6n Air fluff - cool down (Esponjado con aire, enfriamiento) y ponga en

marcha la secadora.

3 Lea la medici6n del man6metro.

4 La contrapresi6n del sistema NO DEBE ser mayor

que 2,5 cm (1 pulgada) de columna de agua. Si la contrapresi6n del sistema es menor que 2,5 cm (1 pulgada) de columna de agua, el sistema es aceptable. Si la lectura del man6metro es mayor que 2,5 cm (1 pulgada) de columna de agua, el sistema es demasiado restrictivo y la instalaci6n es inaceptable.

Si bien la orientaci6n vertical del sistema de escape es aceptable, ciertas circunstancias atenuantes podrfan

afectar el funcionamiento de la secadora:

* $61ose debe utilizar una red de conductos de metal

r[gido.

* Si la ventilaci6n se efect0a en forma vertical a

trav_s del techo, es posible que el sistema de escape se vea expuesto a r_fagas descendentes que restringir_n la ventilad6n.

* Si el sistema de escape se extiende a trav_s de

un area que no est_ aislada, puede producirse condensad6n y una acumulad6n m_s r_pida de pelusa.

* La compresi6n o los pliegues de! sistema de escape

aumentar_n la restricd6n de la ventilad6n.

* Se debe inspeccionar y limpiar e! sistema de

escape cada 18 meses como m[nimo cuando se le da un uso normal. Cuanto m_s utilice la secadora,

m_s a menudo deber_ comprobar que el sistema de escape y la capucha de ventilad6n fundonan

correctamente.

Direcci6n del escape El escape direccional se puede Iograr mediante la

instalaci6n de un codo de ventilaci6n de giro r_pido de

90° directamente en la salida de la secadora. Los codos de ventilaci6n de la secadora se encuentran disponibles a

trav_s de su distribuidor de repuestos o ferreter[a local.

Consulte tambi_n los REQUISITOS DE DESPEJEen la siguiente p_gina.

Utilice un codo de giro r_pido de 90° para cumplir con la profundidad mfnima de instalaci6n de la secadora independiente.

• La ventilaci6n derecho hacia atr_s permite la instala- ci6n de la secadora a 0" (0 cm) de la pared.

• La ventilaci6n hacia la derecha con un codo de 90°

permite la instalaci6n de la secadora a 0.75" (2 cm)

de la pared.

• La ventilaci6n hacia abajo con un codo de 90° permi- te la instalaci6n de la secadora a 0.75" (2 cm) de la

pared.

• La ventilaci6n hacia la izquierda con un adaptador

recto corto y un codo de 90° permite la instalaci6n a 3,75" (9.5 cm) de la pared.

• La ventilaci6n hacia arriba con un adaptador recto corto y un codo de 90° permite la instalaci6n a 4"

(10.2 cm) de la pared.

Instalaci6n en una casa rodante

:[ La instalaci6n DEBEcumplir con la actual Norma

de Seguridad y Construcci6n de Casas Rodantes,

t[tulo 24 CFR, Parte 32-80 (que anteriormente se

conoc[a como la Norma Federal de Seguridad y Construcci6n de Casas Rodantes [Federal Standard for Mobile Home Construction and Safety], t[tulo 24, HUD parte 280) o la Norma CAN/CSAZ240 NH.

2 La secadora DEBEtener evacuaci6n al exterior (no

a la parte de abajo de la casa rodante) mediante conductos metalicos que no admitan combusti6n.

Los conductos metalicos deben tener un diametro de 10,16 cm (4 pulgadas) y no deben presentar

obstrucciones. Se recomiendan los conductos de metal r[gido.

3 Si la secadora tiene evacuaci6n a trav_s del piso,

y el area deba]o de la casa rodante es cerrada, el

sistema de evacuaci6n DEBEterminar fuera del espacio cerrado y el extremo debe quedar sujetado

firmemente a la estructura de la casa rodante.

4 Para obtener informaci6n sobre otros requisitos

importantes del sistema de escape, consulte las

secciones anteriores de esta gu[a.

5 Cuando se instale una secadora a gas en una

casa rodante, se debe dejar espacio en el exterior

para la salida de aire. Este espacio debe ser por Io menos el doble del area de la salida de escape de

la secadora.

6 El t6cnico de instalaci6n DEBE anclar esta secadora

(1) o secadora sobre pedestal (2) al piso usando un kit de instalaci6n para casas rodantes, pieza

nOmero 137067200.

Requisitos de despeje

PELIGRO DE EXPLOSI6N

No instale la secadora en el mismo lugar en el que haya

o se almacene gasolina u otros productos inflamables. Si la secadora se instala en un garaje, debe estar a una

altura minima de 45,7 cm (18 pulgadas) por encima del

suelo. De Io contrario, podrfa producirse una explosi6n,

un incendio, quemaduras o inc!uso !a muerte- ...................................................................

NO INSTALE LA SECADORA:

:[ En una zona expuesta a la humedad o alas

condidones climaticas externas.

2 En un area en la que est_ en contacto con

cortinas, telas colgantes o cualquier otra cosa que pueda obstruir el flujo de aire de ventilad6n

y combusti6n.

3 Sobre una alfombra. El piso DEBE ser firme con

una pendiente maxima de 2,54 cm (! pulgada).

Requisitos de despeje (continuaci6n)

Instaiaci6n en un Nicho o Armario

1 Una secadora instalada en un dormitorio, ba_o,

nicho o armario, DEBE tener ventilaci6n al exterior.

2 No se debe instalar ning_n otto artefacto de

combusti6n en el mismo armario que la secadora a gas.

3 La secadora necesita espado a su alrededor para

que la ventilad6n sea adecuada.

NO instale la secadora en un armado con puerta madza.

4 Ventilaci6n requerida en la puerta del armario: Se

necesita un m[nimo de 774,2 cm2 (120 pulgadas 2) de abertura, dividido en pares iguales en la parte

superior e inferior de la puerta. Las aberturas de ventilaci6n deben estar ubicadas a 7,6 cm (3

pulgadas) de la parte superior e inferior de la puerta. Es necesario que las aberturas de aire no est_n obstruidas al instalar una puerta. Se acepta

una puerta que tenga aberturas de ventilaci6n distribuidas uniformemente en toda la superficie.

ESPACIOSMINIMOS PARALA INSTALACION:cm (pulgadas)

LATERALES

Alc6ve 0 cm (0") 0 cm (0") 0 cm (0") n/d

Sous le comptoir

Placard 0 cm (0") 0 cm (0") 0 cm (0") 2,54 cm (1")

* La ventilaci6n derecho hacia atr_s permite la instalaci6n

de la secadora a 0" (0 cm) de la pared.

0 cm (0") 0 cm (0") 0 cm (0") n/d

iI II ii

O" _ll _t_

(Ocm) I 0

PARTE PARTE PARTE

TRASERA SUPERIOR DELANTERA

puerta del armario

51.4" (131cm)

30.3" (77cm) _

al frente de la puerta cerrada

27.0"

(68,5cm)

51.25"

(130cm)

secadoraindependiente

sobreelpisc

Ifneadelpiso

secadora colocada sobre

pedestat optional

* Para obtener estas dimensiones m[nimas de profundidad, la secadora debe ser ventilada derecho hada atr_s. SI

se usa un cedo de gire r_pido de 90 ° (hacia la derecha e hacia abajo en la secadora independiente), se agregan aproximadamente 0.75" (2 cm) a la prefundidad de instalaci6n. Si se orienta el escape de la secadera independiente

o sobre un pedestal hacia arriba, la prefundidad de instalaci6n aumentar_ apreximadamente en 4" (10.2 cm). Si se orienta el escape de la secadora independiente o sobre un pedestal hacia la izquierda, la prefundidad de instalaci6n

aumentar_ aproximadamente en 3.75" (9.5 cm). Si se orienta e_ escape de la secadora sebre un pedestat hacia abaje, la profundidad de instalaci6n aumentar_ aproximadamente en 2.25" (5.7 cm).

51.4" (131cm)

para destapar abra la puerta

30.3" (77cm)*

al frente de la puerta cerrada

36.0"

(9!.5cm)

tuber[a de suministro de

gas en la pare trasera de la

unidad de gas

16.9"

(43cm)

3.75"

(9.5cm)

(34.5cm)

hada el centre de la

ventilaci6n trasera

27.0"

(68.5cm)

suministro el6ctrico en la parte

trasera de la unidad

altura de la I[nea central

para ventilaci6n trasera

(48cm)

19.0"

suministro el_ctrico

en {a parte

71.5"

(t82cm)

conexi6n del suministro de agua en la parte

tubeda de suministro d gas en {a parte trasera

de la unidad de gas

trasera de la unidad

attura de la I_'neacentral

para ventilaci6n trasera

37"

(94cm)

manguera de drenaje en laparte trasera de

la lavadora 3

* Para obtener estas dimensiones m[nimas de profundidad, la secadora debe ser ventilada derecho hacia arras. Si se usa un code de 90° (hacia la derecha), se agregan aproximadamente 0.75" (2 cm) a la profundidad

de instalaci6n. Si se orienta el escape de la secadora instalada sobre la lavadora hacia arriba, la profundidad de instalaci6n aumentar_ aproximadamente en 4" (10,2 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia abajo, laprofundidad de instalaci6n aumentar_ aproximadamente en 2.25" (6.5 cm). Si se orienta el escape de la secadora instalada sobre la lavadora hacia la izquierda, la

profundidad de instataci6n aumentar_ aproximadamente en 3.75" (9.5 cm).

1LaIongitud de las mangueras de admisi6n de agua caliente y fr{a es de aproximadamente 48,5" (123 cm). 2Lalongitud del cable de alimentaci6n es de aproximadamente 60" (152,5 cm).

3LaIongitud de la manguera de desagOe es de aproximadamente 59" (150 cm).

manguera de drenaje en la parte trasera

de la lavadora 2

(99cm)

39"

Instalaci6n el ctrica

Los siguientes son requisitos necesarios para la instalaci6n el6ctrica segura y correcta de su secadora. El no seguir estas instrucciones puede producir una descarga el6ctrica

y/o incendio.

PEI.IGRO DE DESCARGA ELECTRICA

* Este electrodom6stJco DEBE estar debJdamente

conectado a tJerra. Si Jasecadora no est_ conectada a tJerra correctamente, se pueden produdr

descargas eJ6ctricas. SJga las Jnstrucdones de esta gufa para vet c6mo se realiza una correcta conexJ6n

a tierra.

o No utJlice un cable de extensJ6n con esta secadora.

AIgunos cables de extensJ6n no est_n disefiados para soportar la cantJdad de corrJente el6ctrica que utJliza esta secadora y pueden derretJrse, Io que constituye un peligro de descarga el6ctrica y/o incendio. UbJque la secadora en un lugar donde eJ cable de alimentacJ6n que compre est6 al alcance deJ receptc_culo, permitJendo que el cable quede holgado. Consulte Jos requisitos de preJnstalad6n de esta gufa para vet cuc_les el cable de alimentad6n correcto que se debe comprar.

PELIGRO DE DESCARGA ELECTRICA

o Debe instalarse, en el cable de alimentaci6n, un

dispositivo de liberaci6n de tensi6n aprobado por

U.L Si no se coloca un dispositivo de liberaci6n

de tensi6n, el cable podrfa desenchufarse de la secadora y cortarse por cualquier movimiento, y

provocar asf una descarga el6ctrica.

• No utilice un recept_culo concableadode aluminio para un enchufe y cable de alimentaci6n con cablesde

cobre (o viceversa). La reacci6n qufmica que tiene lugar entre el cobre y el aluminio puede causarcortocircuitos

el6ctricos. El recept_culo y el cableadocorrectoconsiste en un cablede alimentaci6n conalambres de cobrecon

......................un recept_cul° de cables de bre:.......................................................................................................

Las secadoras que funcionan con 208 voltios de corriente el6ctrica tendr_n tiempos de secado m_s prolongados que las que funcionan con 240 voltios de

corriente el6ctrica.

Requisitos de conexi6n a tierra: secadora ei ctrica (Estados Unidos)

PELIGRO DE DESCARGA ELi_CTRICA

Una conexi6n incorrecta del conductor de conexi6n

a tierra del equipo puede provocar un peligro de

descarga el6ctrica. Si no est_ seguro de haber realizado

correctamente la conexi6n a tierra del artefacto,

consulte a un electricista autorizado.

Para una secadora conectada a tierra:

1 La secadora DEBEtener conexi6n a tierra. En el

caso de que la secadora no funcione correctamente o se descomponga, la conexi6n a tierra reduce el riesgo de descarga e!6ctrica porque ofrece una trayectoria de menor resistencia para la corriente

el6ctrica.

2 Despu6s de comprar e instalar un cable de

alimentaci6n trifilar o tetrafilar con un conductor de conexi6n a tierra, el enchufe DEBE estar conectado

a un recept_culo adecuado con cable de cobre correctamente instalado y con conexi6n a tierra, de acuerdo con todos los c6digos y las ordenanzas

locales. Ante cualquier duda, comuniquese con un

electricista autorizado.

3 NO realice modificaciones al enchufe que se

proporciona con este artefacto. Si no calza en el tomacorrientes, pfdale a un electricista calificado que instale un tomacorrientes adecuado.

Para una secadora conectada de forma permanente:

1 La secadora DEBEestar conectada a un sistema de

cableado permanente de metal conectado a tierra, o bien se debe colocar un conductor de conexi6n

a tierra con los conductores del circuito y debe estar conectado al terminal de conexi6n a tierra del

equipo o al cable a tierra del artefacto.

Requisitos de conexi6n a tierra: secadora ei ctrica (Canada)

de menor resistencia para la corriente el6ctrica.

Debido a que la secadora est_ equipada con un

PELIGRO DE DESCARGA ELECTRICA

Una conexi6n incorrecta del conductor de conexi6n

a tierra del equipo puede provocar un peligro de

descarga el6ctrica. Si no est_ seguro de haber realizado

correctamente la conexi6n a tierra del artefacto, consulte a un electricista autorizado.

Para una secadora conectada a tierra:

1 La secadora DEBEtener conexi6n a tierra. En el caso

de que la secadora no funcione correctamente o se descomponga, la conexi6n a tierra reduce el riesgo

cable de alimentaci6n el6ctrica que cuenta con un conductor de conexi6n a tierra, el enchufe debe estar conectado a un tomacorriente correctamente

instalado y con conexi6n a tierra, de acuerdo con

todos los c6digos y las ordenanzas locales. Ante cualquier duda, comun[quese con un electricista

autorizado.

NO realice modificaciones al enchufe que se proporciona con este artefacto. Si no calza en el

tomacorrientes, p[dale a un electricista calificado que instale un tomacorrientes adecuado.

de descarga el6ctrica porque ofrece una trayectoria

Requisitos de conexi6n a tierra: secadora a gas (Estados Unidos y Canada)

La secadora est_ equipada con un enchufe de tres patas (conexi6n a tierra) para evitar el peligro de electrocuci6n y debe estar conectada directamente a un recept_culo de enchufe de tres paras que

cuente con una conexi6n a tierra adecuada.

2 El enchufe debe estar conectado a un

tomacorriente correctamente instalado y con

conexi6n a tierra, de acuerdo con todos los c6digos

y las ordenanzas locales. Ante cualquier duda,

comun[quese con un electricista autorizado.

3 NO realice modificaciones al enchufe que se

proporciona con este artefacto. Si no calza en el

tomacorrientes, p[dale a un electricista calificado

que instale un tomacorrientes adecuado.

Tomacorriente con puesta a tierra

[fNo corte, retire ni "_

deshabilite la clavija de I

_1_ conexidn a tierra bajo /

k_guna circunstanciaj

Corddn e_ctrico de 3 davijas con puesta a tierra

Conexi6n de gas

1 Quite el tap6n del tubo de gas en la parte trasera

de la secadora.

NO conecte la secadora al servicio de gas LP sin

convertir la vglvula de gas, El kit de conversi6n a gas

LP debe ser instalado por un t_cnico calificado.

Conecte un tubo aprobado o uno semi-r_gido de

1,27 cm (1/2 pulgada) de di_metro interior desde la I[nea de suministro de gas al tubo de 0,96 cm (3/8 pulgada) ubicado en la parte trasera de la secadora. Utilice un reductor de 1,27 cm a 0,96 cm (1/2 pulgada a 3/8 pulgada) para realizar la conexi6n. Aplique un sellador para roscas que sea resistente a la acci6n corrosiva de los gases

licuados en todas las conexiones de los tubos.

V_ilvula

de cierre Conector

manual doble

Todas las conexiones deben estar ajustadas con Ilave

FLUJO DE GAS

flexible en la parte posterior

Conector

doble

Tubo de !dmisi6n

de la secadora

3 Abra la v_lvula de cierre de la I[nea de suministro

de gas para que el gas fluya a trav_s de la tuber[a.

Espere unos minutos a que el gas fluya a trav_s de la I[nea de suministro de gas.

Utilice un man6metro para verificar que no haya

fugas en e! suministro de gas. Si no cuenta con un

man6metro, pruebe todas las conexiones aplicando

agua jabonosa en estas.

PELIGRO DE EXPLOSION

NUNCA compruebe si hay fugas de gas con una llama abierta.

La I[nea de suministro de gas debe estar equipada con una v_lvula de cierre manual aprobada. Esta v_lvula

debe estar ubicada en la misma habitaci6n que la secadora, en una ubicaci6n que permita la facilidad de

apertura y cierre. No bloquee el acceso a la v_lvula de

Conexi6n eidctrica (fuera de Canada): trifilar

Recept_culo trifilar

(tipo NEMA 10-30R)

PELTGRO DE DESCARGA ELi_CTRlrCA

El no desconectar el suministro el_ctrico antes de realizar cualquier reparaciOn puede ocasionar lesiones

12Desconecte el suministro el_ctrico del tomacorriente.

Extraiga el tornillo que sujeta la cubierta de acceso del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

:3 Instale un dispositivo de liberaciOnde tension

aprobado por U.L., de acuerdo con las instrucciones relativas al cable de alimentaciOn/dispositivo de liberaciOnde tension del fabricante, en el orificio de entrada del cable de alimentaciOn debajo del panel de acceso. En este momento, el dispositivo de liberaciOn de tension debe estar holgadamente en su lugar.

4 Paseun cable de alimentaciOn aprobado por U.L.

DESENCHUFADO,de 30 amp. tipo NEMA 10-30, SRDT a trav_s del dispositivo de liberaciOnde tension.

5 Conecte el conductor neutro (cable del centro) del

cable de alimentaciOn al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con

firmeza.

6 Conecte los dos conductores externos restantes

del cable de alimentaci6n a los terminales externos de color LATON del bloque terminal. Ajuste los dos

tornillos con firmeza.

Si un tornillo del terminal se cae durante la instalaciOn del cable, se puede recuperar en la ranura de

recuperaciOn de tornillos de! terminal que se encuentra debajo del panel de acceso.

Tornillo de

cubierto

de acceso

Tablero de

terminales

Unea 2

(terminal de

LATON)

Neutro

(terminal

PLATEADA)

Unea 1

(terminal de

LATON)

_ ConnexiOn

tierra interna

(tornillo VERDE)

Instale aquf un

dispositivo de

liberaciOn de tension

aprobado por U,L

Ranura de

recuperaci0n de

tornillos del terminal

PELIGRO DE DESCARGA ELI_CTRTCA

No forme un c_nguloagudo con el cableado/conductor,

ni los doble en el punto de conexiOn,

7 Siga las pautas del fabricante para sujetar

firmemente el dispositivo de liberaciOn de tension y el cable de alimentadOn.

8 Vuelva a instalar la cubierta del bloque terminal,

Para mover la secadora desde un sistema tetrafilar e instalarla en un sistema trifilar, mueva la conexi6n a tierra interna del terminal central nuevamente hacia el

rn!!!OVE ncuentr ntoa!b !Oq rm!na !......

iNO retire laconexiOn

interna a tierra

en los sistemas trifilarest

Terminal

neutro

Conexi6n ei ctrica (fuera de Canada): tetrafiiar

Recept_culo tetrafilar

(tipo NEMA 14-30R)

PELTGRO DE DESCARGA ELECTRICA

El no desconectar el suministro el_ctrico antes de realizar cualquier reparaci6n puede ocasionar lesiones

personales o incluso la muerte.

1 Desconecte el suministro el_ctrico del tomacorriente. 2 Extraiga el tornillo que sujeta la cubierta de acceso

del bloque terminal que se encuentra en la esquina inferior de la parte trasera de la secadora.

3 Tnstale un dispositivo de liberaci6n de tensi6n

aprobado por U.L., de acuerdo con las instrucciones relativas al cable de alimentaci6n/dispositivo de liberaci6n de tensi6n del fabricante, en el orificio de entrada del cable de alimentaci6n debajo del panel de acceso. En este momento, el dispositivo de liberaci6n de tensi6n debe estar holgadamente en su lugar.

4 Pase un cable de alimentaci6n aprobado por U.L.

DESENCHUFADO,de 30 amp. tipo NEP1A14-30, SRDT o ST a trav_s del dispositivo de liberaci6n de tensi6n.

5 Desconecte el cable interno (NEGRO) de conexi6n

a tierra que integra el enchufe preformado de la secadora del tornillo de conexi6n a tierra (VERDE) que est_ junto al bloque terminal.

6 Conecte el cable de conexi6n a tierra (VERDE)

del cable de alimentaci6n al gabinete utilizando e! tornillo (VERDE) de conexi6n a tierra. Ajuste el

tornillo con firmeza.

7 Mueva el cable interno (NEGRO) de conexi6n a

tierra que integra el enchufe preformado de la secadora al bloque terminal y con_ctelo junto con e! conductor neutro (BLANCO) del cable de

alimentaci6n al terminal PLATEADO del centro del bloque terminal. Ajuste el tornillo con firmeza.

8 Conecte los conductores RO]O y NEGROdel cable

de a!imentaci6n a los terminales externos de color LATON del bloque terminal. Ajuste los dos tornillos

con firmeza.

Si un tornillo del terminal se cae durante la instalaci6n del cable, se puede recuperar en la ranura de

recuperaci6n de tornillos de! terminal que se encuentra debajo del panel de acceso.

Mueva el cable de conexi6n interna a tierra (BLANCO) al

terminal del neutro (PLATEADO) _

para los sistemas tetrafilares.

TornilloVERDE "

de conexidn

a tierra

--Neutro cable BLANCO)

_ f cubierto

.i- de acceso

_ Tabltrode

Tornillo de

(terminal de

LATON)

Neutro

(terminal

PLATEADA)

Unea 1

(terminal de

LATON)

Connexi6n

tierra interna

(tornillo VERDE)

Instale aqu[ un

dispositivo de

liberaci6n de tensi6n

aprobado per U.L.

Ranura de

recuperaci6n de

tornillos del terminal

Terminal

neutro

Cable BLANCO

neutro

PELIGRO DE DESCARGA ELI_CTRICA

No forme un _ngulo agudo con el cableado/conductor, ni los doble en el punto de conexi6n.

9 Siga las pautas del fabricante para sujetar firmemente

el dispositivo de liberaci6n de tensi6n y el cable de alimentaci6n.

10 Vuelva a instalar la cubierta del bloque terminal.

Cable VERDE de conexi6n

a tierra

Cable de

_limentaci6n

NEGRO o ROJO

Cable de

alimentaci6n

NEGRO o ROJO

Instalaci6n general

Conecte el tubo de escape al sistema de escape exterior (consulte las pgginas 28 a 30). Se recomienda usar una abrazadera (pieza A) de 4" (10,2 cm) para conectar las secadora al sistema de ventilaci6n de escape. Utilice cinta de papel de aluminio para sellar las demgs uniones.

Deslice la secadora a su posici6n final cuidadosamente. Ajuste una o varias de las patas de

la secadora hasta que se encuentre firme sobre las cuatro patas. Coloque un nivel en la parte superior

de la secadora. La secadora DEBEestar nivelada y firme sobre las cuatro patas. Presione las distintas esquinas para asegurarse de que la secadora estg estabilizada. Retire y deseche la cinta de la puerta.

Revise la caja del interruptor autom_tico/fusibles para asegurarse de que la electricidad est_ desconectada antes de conectar el cable de alimentaci6n al tomacorriente.

3 Conecte el cable de alimentaci6n a un tomacorriente

con conexi6n a tierra.

4 Conecte la electricidad desde la caja del interruptor

autom_tico/fusibles.

5 Consulte la Guia de uso y cuidado que se proporciona

con la secadora. Dicha guia contiene informaci6n Otil

y valiosa que le ahorrar_ tiempo y dinero.

6 Si tiene alguna pregunta durante el funcionamiento

inicial, repase la "Lista de control para evitar el servicio t_cnico" de su Gala de uso y cuidado antes

de Ilamar al servicio t_cnico.

7 Guarde estas instrucciones cerca de la secadora

para referenda futura,

Dentro de la consola de la secadora, encontrara una hoja de informacion tecnica y un diagrama de cableado.

puesta a tierra

Cord6n el_trico de 3 davi

COn

torte, retire ni deshabilite la davija de ¢onexi6n a tierra bajo

ninguna ¢ircunstanda.

C6rno e×traer ia puerta

Proteja las superficies de trabajo planas, como la parte superior de la secadora o el piso cerca de _sta utilizando un patio o toalla suave.

Abra la puerta de la secadora y retire los dos

tornillos de la bisagra. Retire el tornillo inferior

primero y luego el tornillo superior.

_JJ

Mientras sostiene la puerta con ambas manos, levante la puerta y la bisagra derecho hacia arriba aproximadamente 3/8" (10 mm) de manera que la pieza en forma de "T" pueda pasar por la ranura en forma de "T" en el panel delantero.

RANURA EN FORMA DE "T" EN EL PANEL DELANTERO

PIEZA EN FORMA DE "T" EN LA BISAGRA DE LA PUERTA

4 Coloque cuidadosamente la puerta de la secadora

sobre una superficie de trabajo plana y protegida con la superficie exterior hacia abajo.

5 Ubique los 5 tornillos de cabeza corrugada (no.

1-5) en las muescas circulares pequetas (en las posiciones relativas al reloj de las 11, 1, 4, 6, y 8) de la puerta interior. Retire y guarde estos 5 tornillos.

5 4

No intente retirar los 2 tornillos "irremovibles" que

sost!enen el vidrio en su lugar. ...................................................................

6 Ubique los 2 tornillos de cabeza alomada (no. 6-7)

en la puerta interior cerca del pestillo de metal y del centro de la bisagra (en las posiciones relativas al

reloj de las 9 y 3). Retire y guarde estos 2 tornillos.

7 Separe el conjunto de la puerta interior del

conjunto de la puerta exterior.

Inversi6n de ia bisagra

Retire cuidadosamente los dos tapones redondos del panel delantero y gu_rdelos. Retire y guarde

la cubierta cuadrada de la ranura en forma de "T" desliz_ndola hacia arriba y tirando de ella para

retirarla. Mueva los 3 tapones al lado opuesto del panel delantero.

REDONDO_._

TAPON _ I 11

CUADRADO

TAPON _ ___

REDONDO _ / ' ,

Voltee el conjunto de la puerta para exponer las

lengOetas restantes del pestillo de metal. Sostenga las leng0etas completamente con alicates para retirarlas. Deseche el pestillo de metal viejo.

Desde la parte trasera de la puerta interior, presione las lengQetas de retenci6n del tap6n de pl_stico cuadrado para liberarlo. Guarde el tap6n

cuadrado para volver a instalarlo m_s adelante.

S Retire cuidadosamente los 2 tapones redondos

de la puerta interior y mu_valos a los agujeros opuestos para reinstalarlos.

ADMISION

SALIDA

Vuelva a voltear el conjunto de la puerta interior y ubique los 2 tornillos de cabeza alomada de la

bisagra. Retire y guarde estos 2 tornillos y separe la bisagra del conjunto de la puerta interior.

TORNILLOS DE LA BISAGRA

Gire la bisagra y mu_vala al lado opuesto de la

puerta interior. Ffjela con los 2 tornillos de cabeza alomada que retir6 anteriormente. Vuelva a instalar el tap6n pl_stico en el agujero cuadrado junto a la

bisagra.

Reensarnblaje de ia puerta

Levante el anillo interior de vidrio. Gfrelo 180 grados, vuelva a instalarlo en la puerta exterior alineando los indicadores: "LH" para la bisagra izquierda o "RH" para la bisagra derecha.

3 Vuelva a instalar los tornillos de cabeza corrugada

(no. 1-5) retirados anteriormente. Tenga cuidado

de no dafiar la rosca de los agujeros de pl_stico.

4 Vuelva a instalar los tornillos de cabeza alomada

(no. 6-7) retirados anteriormente. Tenga cuidado

de no dafiar la rosca de los agujeros de pl_stico.

Recueste la abertura de la puerta interior a un _ngulo de 90 grados sobre los soportes de la compuerta de la cubierta de la bisagra. Gire la puerta interior hacia abajo sobre la puerta exterior.

Ubique el nuevo pestillo de metal proporcionado

con los manuales de la secadora. Sostenga el

pestillo nuevo con alicates como se muestra abajo. Inserte firmemente el pestillo de manera que

quede en posici6n vertical.

Reinstalaci6n de ia puerta

Mientras sostiene la puerLa con ambas manos, introduzca la pieza en forma de "T" que se encuentra en la parle trasera de la bisagra en la ranura en forma de "T" del panel delantero y baje la puerla para alinear los agujeros de instalaci6n.

Cierre la puerLa y verifique que la bisagra, el

pestillo y el gancho funcionan correctamente.

PIEZA EN FORMA DE "T" EN LA BISAGRA DE LA PUERTA

Mientras apoya la puerLa, instale el tornillo de cabeza alomada superior primero y luego el inferior.

RANURA EN FORMA DE "T" EN EL PANEL

DELANTERO

Los tornillos instalados correctamente presionaran la bisagra hasta que quede al ras del panel delantero.

Cualquier espacio que quede entre la bisagra y el pa- nel delantero hara que el pestillo y el gancho queden

desalineados.

PEDESTAL DE ALMACENAMTENTO CONCORDANTE*

Pedestalde color blanco - P/NCFPWD15W Pedestalde color azul - P/N CFPWD15N Pedestalde color rojo - P/N CFPWD15R Pedestalde color plateada - P/N CFPWD15A

Pedestalde color negra - P/N CFPWD15B Un accesorio de pedestal de almacenamiento, especialmente disefiado para esta secadora, se puede utilizar para elevar la secadora y facilitar su uso. Dicho pedestal agregar_ aproximadamente 38,1 cm (15 pulgadas) a la altura de su unidad para una altura total de 134,62 cm (53 pulgadas).

*Es posible que hayan otros colores disponibles. P6ngase en contacto con el

distribuidor donde adquiri6 la secadora.

KIT DE SECADORA PARA CENTRO DE LAVADO

PiezaNo.. 134700400

Dependiendo del modelo que haya comprado, es posible que esta secadora incluya un kit para instalarla sobre la lavadora correspondiente, Si el modelo que adquiri6 no incluye un kit de instalaci6n sobre la lavadora o desea un kit diferente, puede pedir uno,

KIT DE CONVERSION A GAS LP

PiezaNo.. PCK4200

Las secadoras a gas disefiadas para el uso en lugares con suministro de LP requieren utilizar un kit de conversi6n antes de la instalad6n.

KIT DE INSTALACT6N EN UNA CASA RODANTE

PiezaNo.. 137067200 La instalaci6n en una casa rodante requiere utilizar el KIT DE

INSTALACION EN UNA CASA RODANTE.

El no utilizar accesorios fabricados (o

aprobados) pot el fabricante puede ocasionar

lesiones personales, da_os a la propiedad o

da_os a la secadora.

RDILLA DE SECADO

PiezaNo.. 1370067300

Dependiendo de! mode!o que haya comprado, es posible que esta secadora incluya una rejilla de secado. SI el mode!o que adquiri6 no incluye una rejilla de secado o desea una rejilla adidonal, puede pedir una.

LLAVE UNIVERSAL PARA ELECTRODOMESTICOS

PiezaNo.. 137019200 Tambi_n puede pedir una LLAVE UNIVERSAL PAPA

ELECTRODOMESTICOS para ayudarlo a ajustar las patas de las secadoras, lavadoras o pedestales.

MARCADORES DE PINTURA DE RETOQUE*

Marcadorde retoque de pintura blanca- PiezaN° 5304468812

IVlarcadorde retoque de pintura rojo - PiezaN° 5304471227

Marcadorde retoque de pintura azul- PiezaNo5304471229

IVlarcadorde retoque de pintura plateada- PiezaN° 5304471228

Marcadorde retoque de pintura negra - PiezaN° 5304458932

*Es posible que hayan otros colores disponibles. P6ngase en contacto con el distribuidor donde adquiri6 la secadora.

Piezas de repuesto=

Si su secadora necesita piezas de repuesto, comunfquese con el sitio donde la adquiri6, o consulte la Gufa de uso y cuidado para obtener m_s

informaci6n.

Cuando se reparen los controles, rotule todos los cables antes de desconectarlos. Los errores de cableado pueden producir

un funcionamiento incorrecto y peligroso. Verifique que el

funcionamiento es correcto despu_s de realizar las reparaciones.

PEUGRO DE DESCARGA ELECTRICA

Frigidaire FAQE7021LB0, FAQE7021LW0, FAQE7072LA0, FAQE7072LN0, FAQE7072LR0 Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
