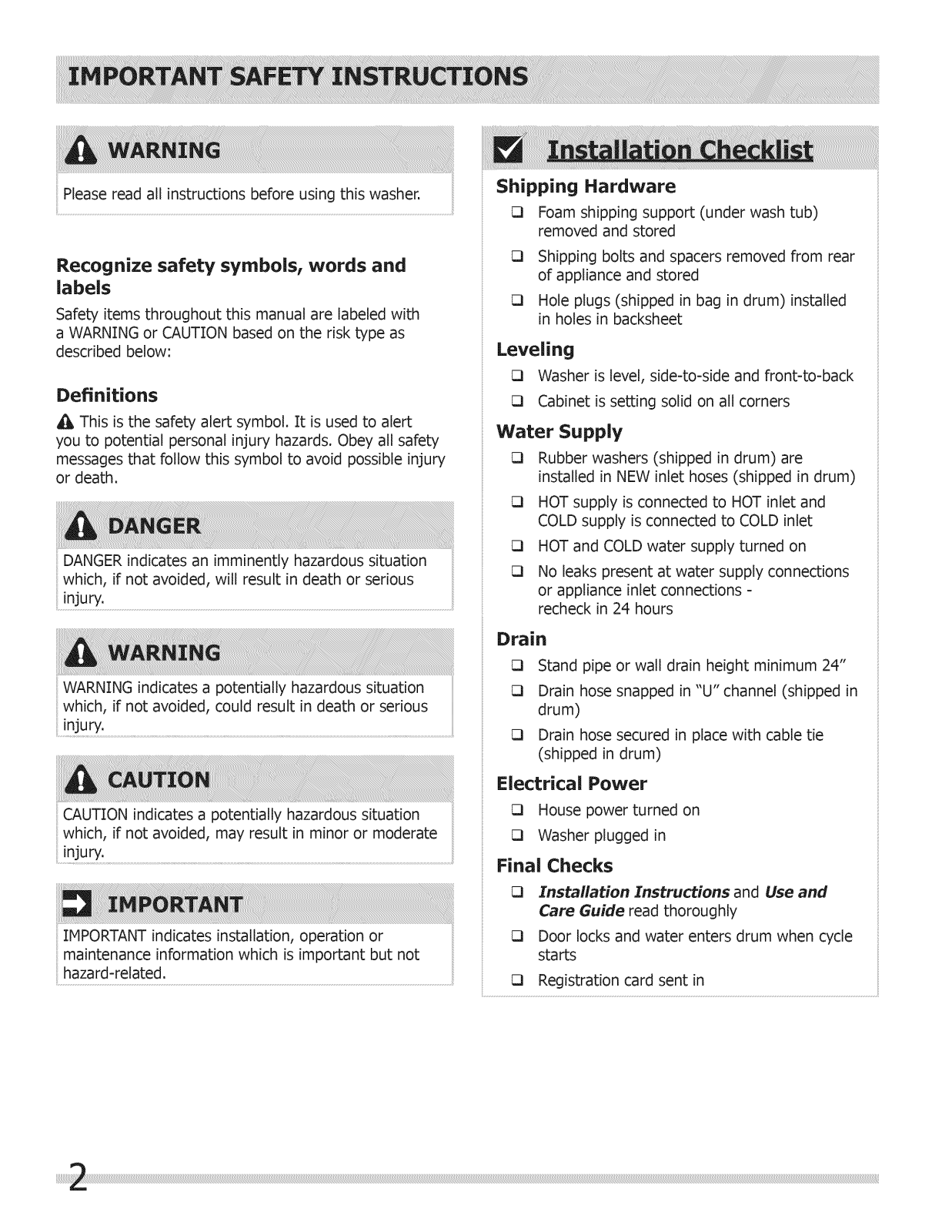

Please read all instructions before using this washer.

Recognize safety symbols, words and
labels

Safety items throughout this manual are labeled with
a WARNING or CAUTION based on the risk type as

described below:

Definitions

This is the safety alert symbol. It is used to alert

you to potential personal injury hazards. Obey all safety
messages that follow this symbol to avoid possible injury

or death.

DANGER indicates an imminently hazardous situation

which, if not avoided, will result in death or serious

WARNING indicates a potentially hazardous situation
which, if not avoided, could result in death or serious

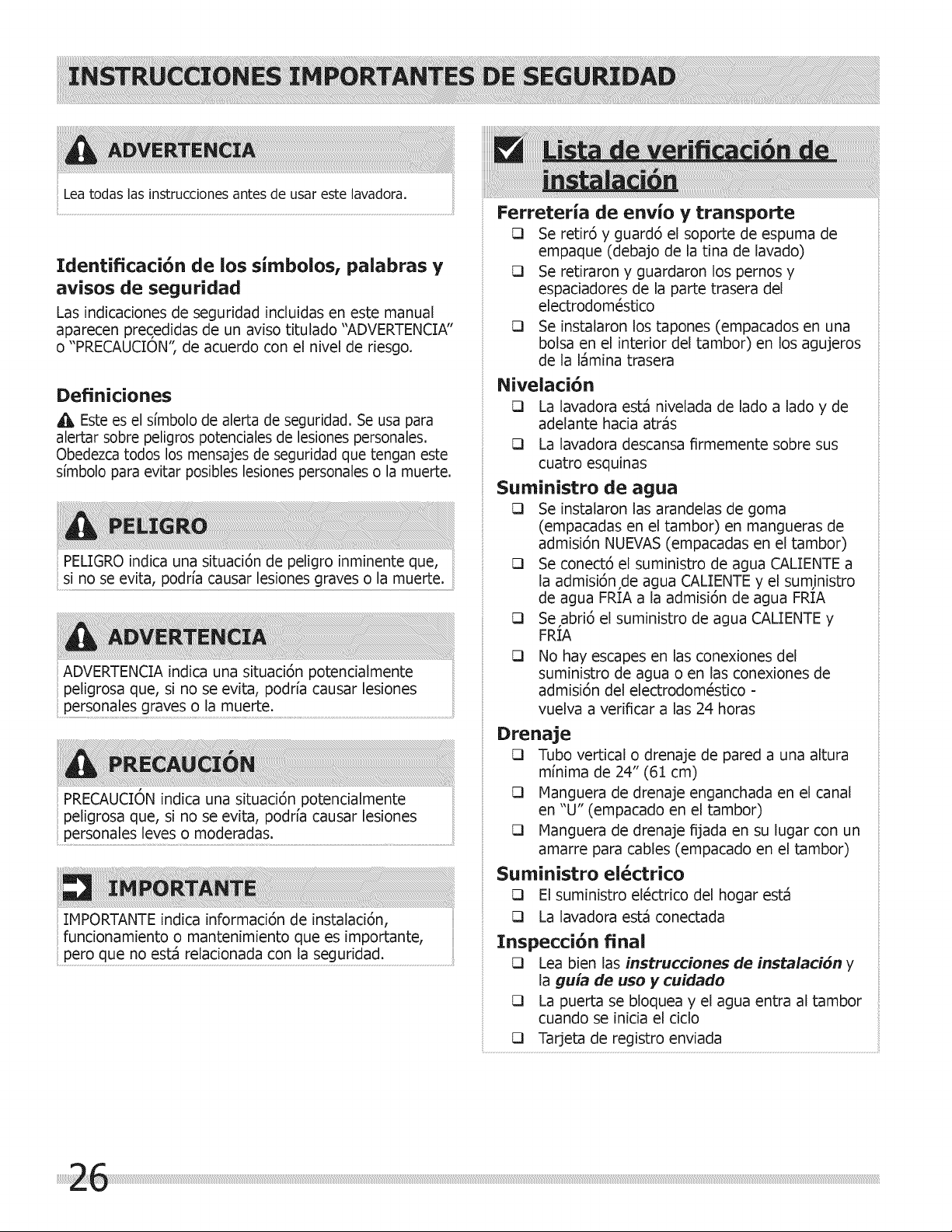

Shipping Hardware

[] Foam shipping support (under wash tub)

removed and stored

[] Shipping bolts and spacers removed from rear

of appliance and stored

[] Hole plugs (shipped in bag in drum) installed

in holes in backsheet

Leveling

[] Washer is level, side-to-side and front-to-back
[] Cabinet is setting solid on all corners

Water Supply

[] Rubber washers (shipped in drum) are

installed in NEW inlet hoses (shipped in drum)

[] HOT supply is connected to HOT inlet and

COLD supply is connected to COLD inlet

[] HOT and COLD water supply turned on
[] No leaks present at water supply connections

or appliance inlet connections -
recheck in 24 hours

Drain

[] Stand pipe or wall drain height minimum 24"
[] Drain hose snapped in "U" channel (shipped in

drum)

[] Drain hose secured in place with cable tie

(shipped in drum)

CAUTION indicates a potentially hazardous situation
which, if not avoided, may result in minor or moderate

IMPORTANT indicates installation, operation or
maintenance information which is important but not

hazard-related.

Electrical Power

[] House power turned on
[] Washer plugged in

Final Checks

[] Installation Instructions and Use and

Care Guide read thoroughly

[] Door locks and water enters drum when cycle

starts

[] Registration card sent in

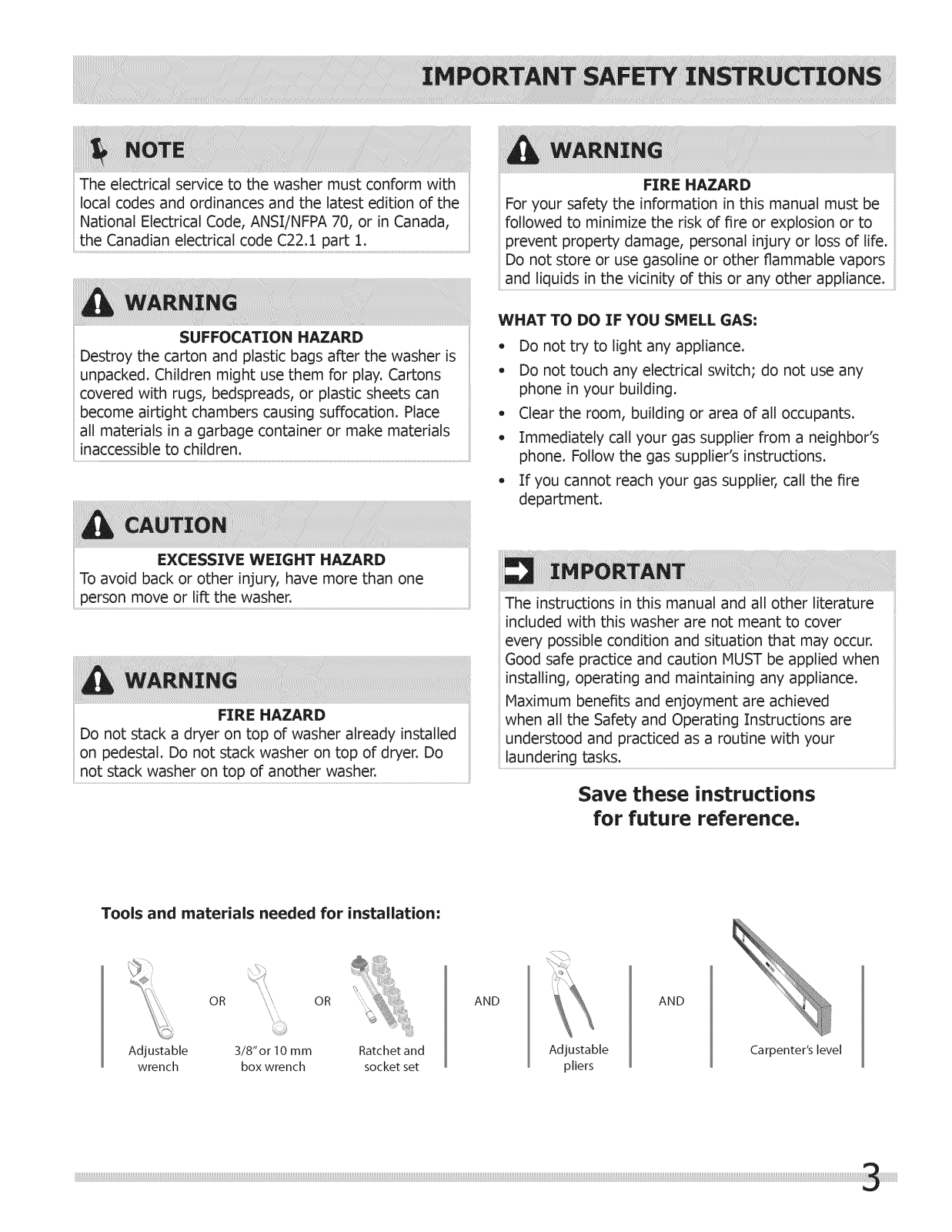

Theelectricalservicetothewashermustconformwith

localcodesandordinancesandthelatesteditionofthe
NationalElectricalCode,ANSI/NFPA70,or inCanada,

theCanad!ane!ectricalcodeC22.1part1..................................................

For your safety the information in this manual must be
followed to minimize the risk of fire or explosion or to
prevent property damage, personal injury or loss of life.

FIRE HAZARD

Do not store or use gasoline or other flammable vapors
and liquids in the vicinity of this or any other appliance.

WHAT TO DO IF YOU SMELL GAS:

SUFFOCATION HAZARD

Destroy the carton and plastic bags after the washer is
unpacked. Children might use them for play. Cartons
covered with rugs, bedspreads, or plastic sheets can

become airtight chambers causing suffocation. Place
all materials in a garbage container or make materials

inaccessible to children: .....................................................................................................................................................................................................................................................

- Do not try to light any appliance.
o Do not touch any electrical switch; do not use any

phone in your building.
Clear the room, building or area of all occupants.

- Immediately call your gas supplier from a neighbor's
phone. Followthe gas supplier's instructions.

If you cannot reach your gas supplier, call the fire
department.

EXCESSIVE WEIGHT HAZARD

To avoid back or other injury, have more than one

The instructions in this manual and all other literature

included with this washer are not meant to cover
every possible condition and situation that may occur.

Good safe practice and caution MUST be applied when
installing, operating and maintaining any appliance.

Maximum benefits and enjoyment are achieved

FIRE HAZARD

Do not stack a dryer on top of washer already installed

when all the Safety and Operating Instructions are
understood and practiced as a routine with your

on pedestal. Do not stack washer on top of dryer. Do

not stack washer on top of another washer. ....

Save these instructions

for future reference,

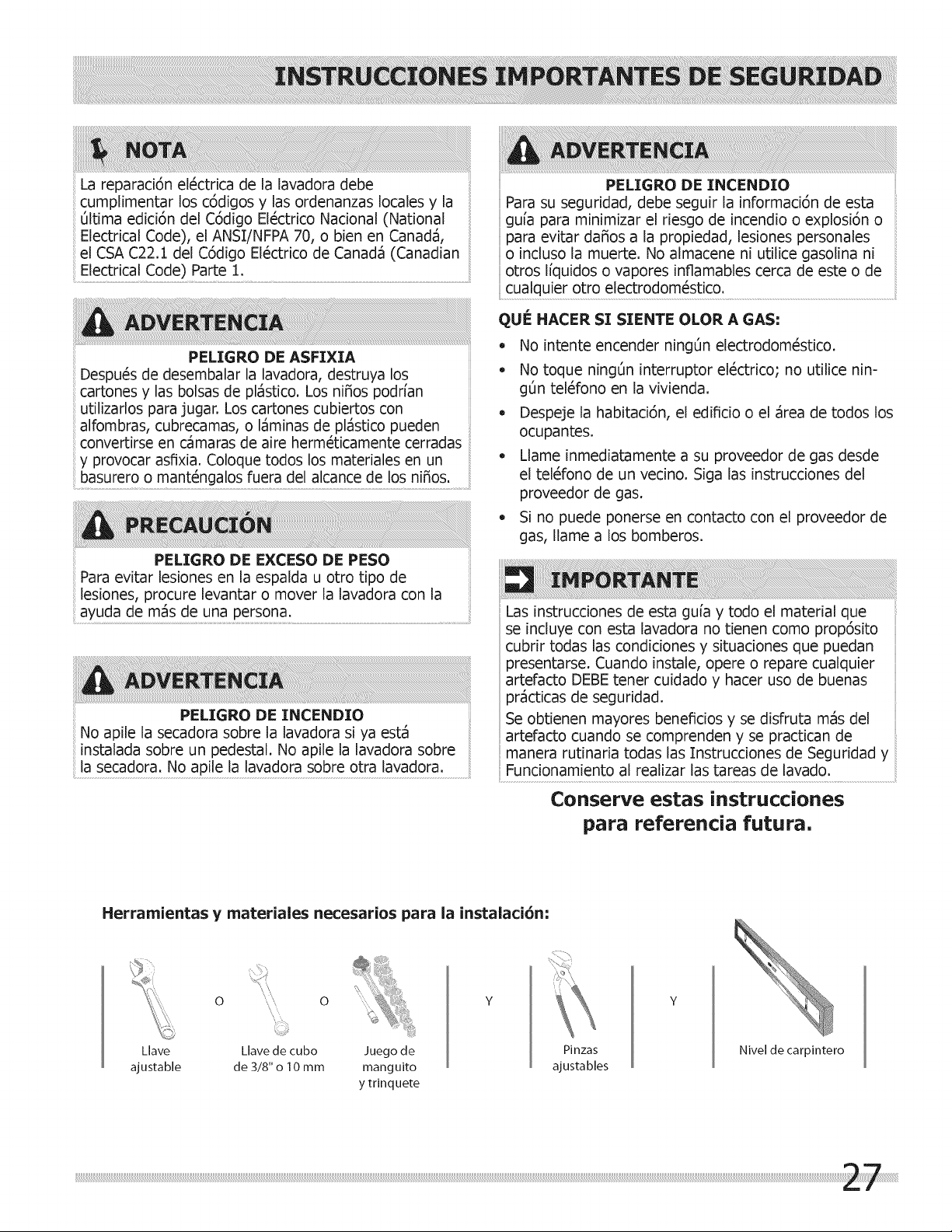

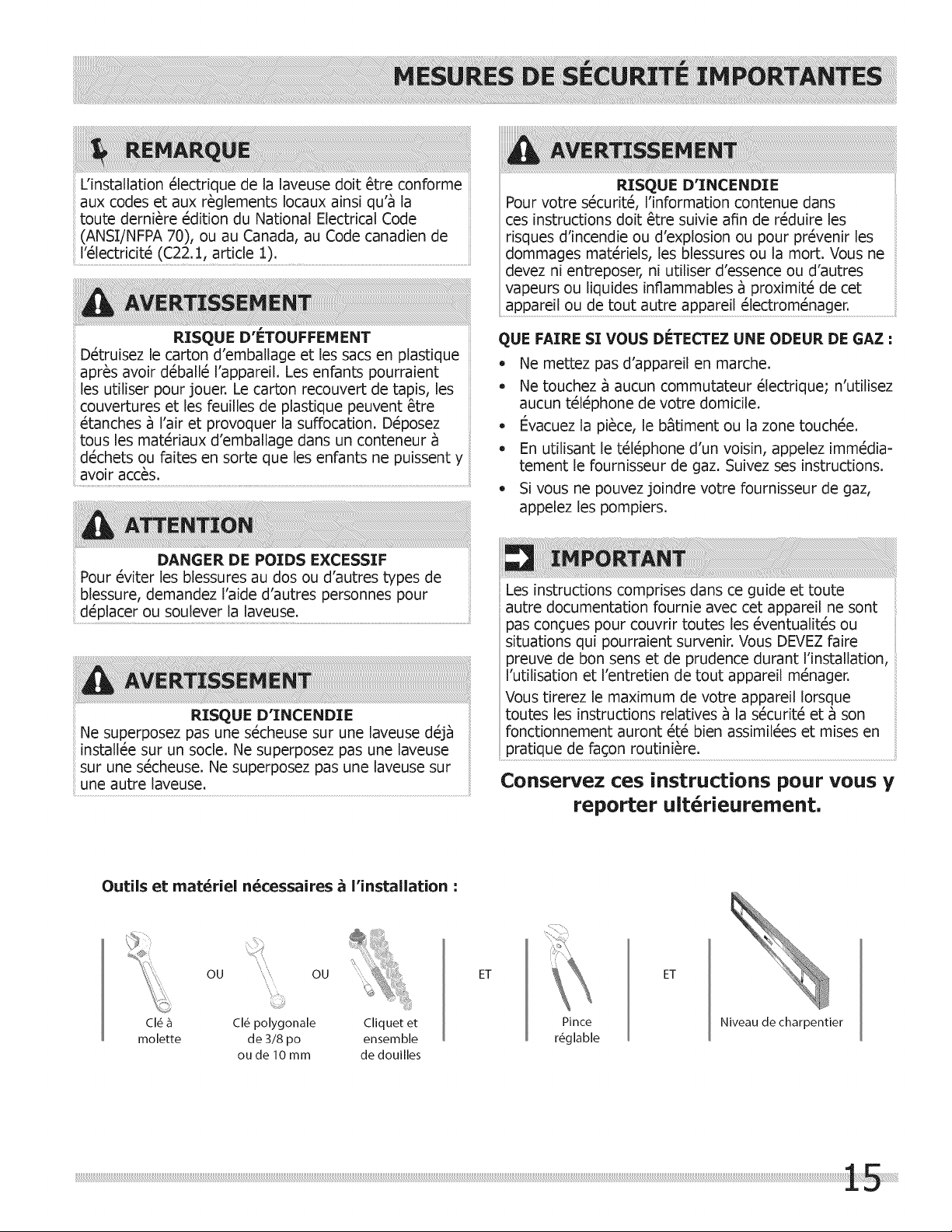

Tools and materials needed for installation:

OR ", OR

Adjustable Ratchet and

wrench socket set

3/8"or 10 mm

box wrench

AND

Adjustable

pliers

AND

Carpenter's level

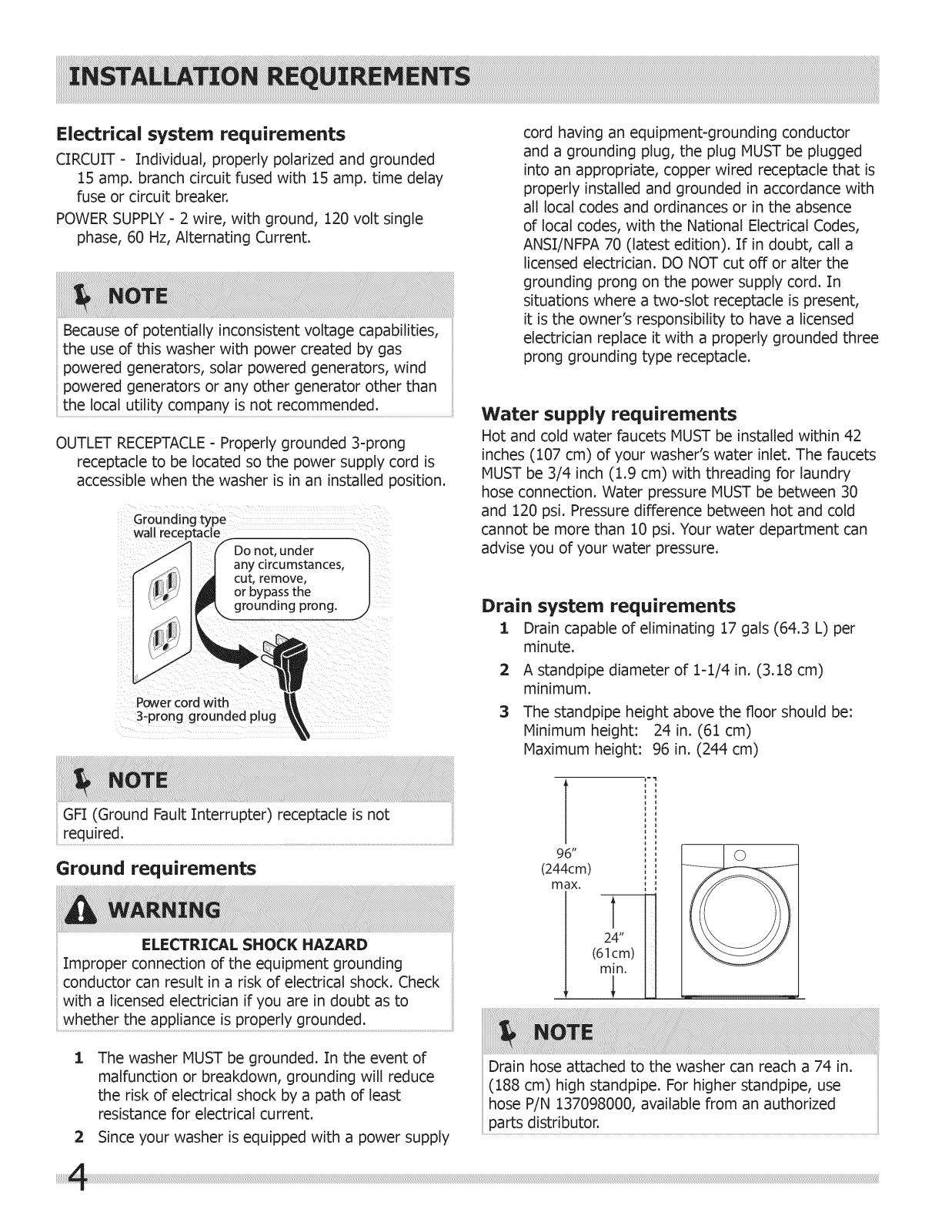

Electrical system requirements

CIRCUIT - Individual, properly polarized and grounded

15 amp. branch circuit fused with 15 amp. time delay

fuse or circuit breaker.

POWER SUPPLY - 2 wire, with ground, 120 volt single

phase, 60 Hz, Alternating Current.

cord having an equipment-grounding conductor
and a grounding plug, the plug MUST be plugged

into an appropriate, copper wired receptacle that is
properly installed and grounded in accordance with

all local codes and ordinances or in the absence
of local codes, with the National Electrical Codes,

ANSI/NFPA 70 (latest edition). If in doubt, call a

licensed electrician. DO NOT cut off or alter the

grounding prong on the power supply cord. In
situations where a two-slot receptacle is present,

Because of potentially inconsistent voltage capabilities,

the use of this washer with power created by gas

it is the owner's responsibility to have a licensed

electrician replace it with a properly grounded three

prong grounding type receptacle.

powered generators, solar powered generators, wind
powered generators or any other generator other than

the !oca! ut!!ity company is not recommended- .................................................................

OUTLET RECEPTACLE- Properly grounded 3-prong

receptacle to be located so the power supply cord is

accessible when the washer is in an installed position.

Water supply requirements

Hot and cold water faucets MUST be installed within 42
inches (107 cm) of your washer's water inlet. The faucets

MUST be 3/4 inch (1.9 cm) with threading for laundry
hose connection. Water pressure MUST be between 30

and 120 psi. Pressure difference between hot and cold

wall rece

f

Do not, under
any circumstances,
cut, remove,

cannot be more than 10 psi. Your water department can
advise you of your water pressure.

or bypassthe

grounding prong.

Drain system requirements

:[ Drain capable of eliminating 17 gals (64.3 L) per

minute.

2 A standpipe diameter of 1-1/4 in. (3.18 cm)

minimum.

Powercord with

3-prong grounded plug

3 The standpipe height above the floor should be:

Minimum height: 24 in. (61 cm)
Maximum height: 96 in. (244 cm)

GFI (Ground Fault Interrupter) receptacle is not

96"

Ground requirements

(244cm)

max.

ELECTRICAL SHOCK HAZARD

Improper connection of the equipment grounding

(61cm)

rain.

conductor can result in a risk of electrical shock. Check
with a licensed electrician if you are in doubt as to

whether the app!!ance !s proper!y grounded. ...........................................................................

:[ The washer MUST be grounded. In the event of

malfunction or breakdown, grounding will reduce
the risk of electrical shock by a path of least

resistance for electrical current.

Drain hose attached to the washer can reach a 74 in.
(188 cm) high standpipe. For higher standpipe, use

hose P/N 137098000, available from an authorized
parts distributor.

2 Since your washer is equipped with a power supply

Clearance requirements

DO NOT INSTALL YOUR WASHER:

1 In an area exposed to dripping water or outside

weather conditions. The ambient temperature
should never be below 60° F (15.6 ° C) to
maximize detergent effectiveness.

2 In an area (garage or garage-type building)

where gasoline or other flammables (including
automobiles) are kept or stored.

3 On carpet. Floor MUST be solid with a maximum

slope of 1 inch (2.5 cm). To minimize vibration
or movement, reinforcement of the floor may be
necessary.

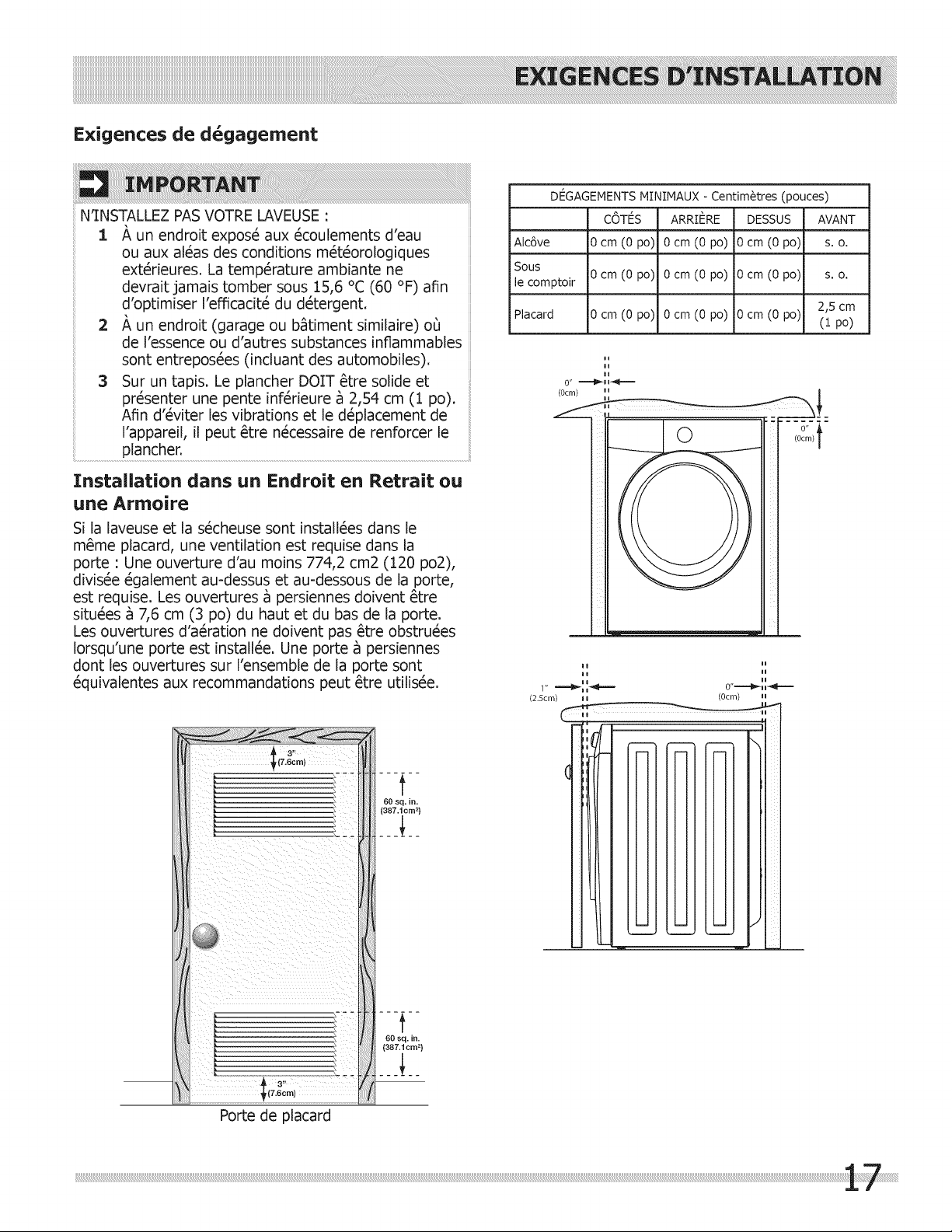

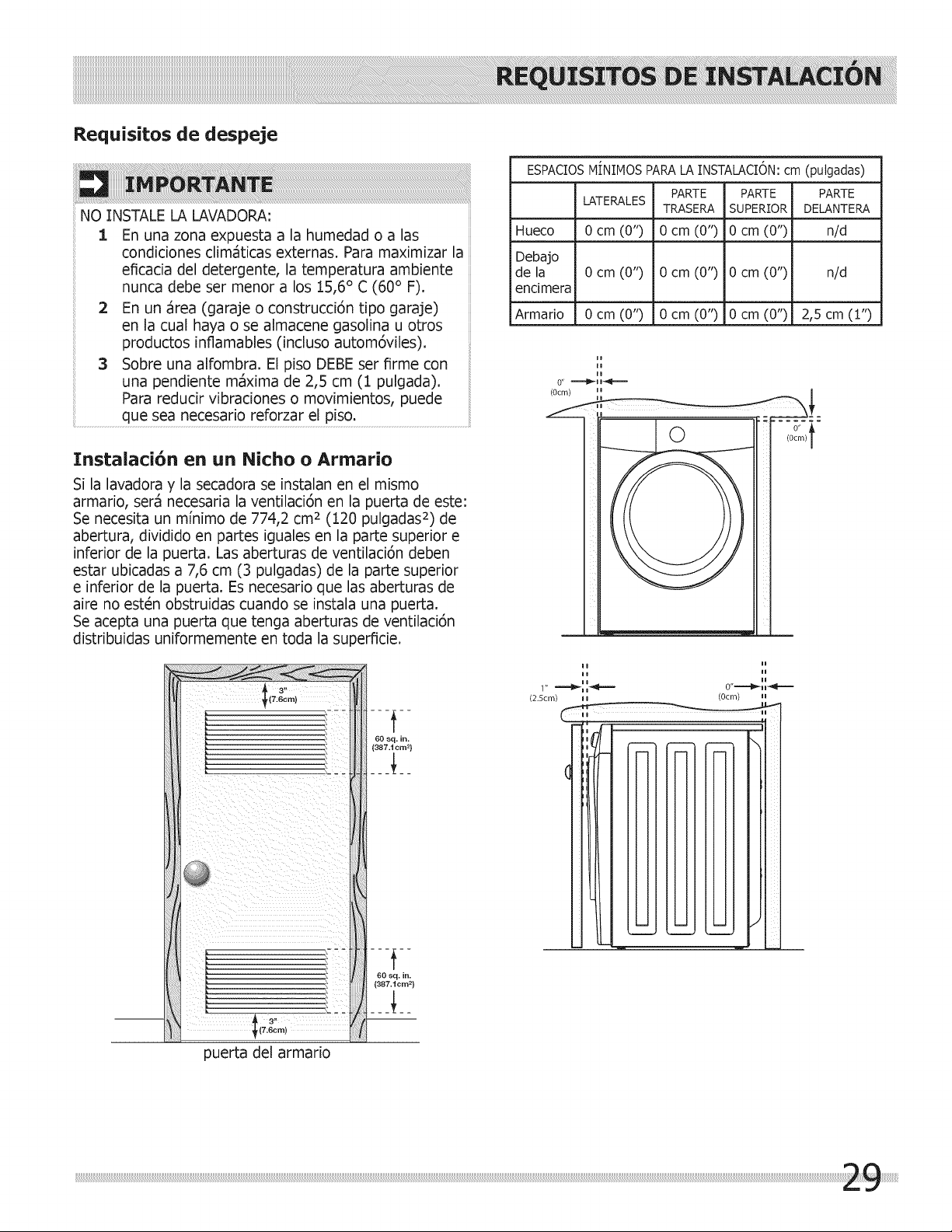

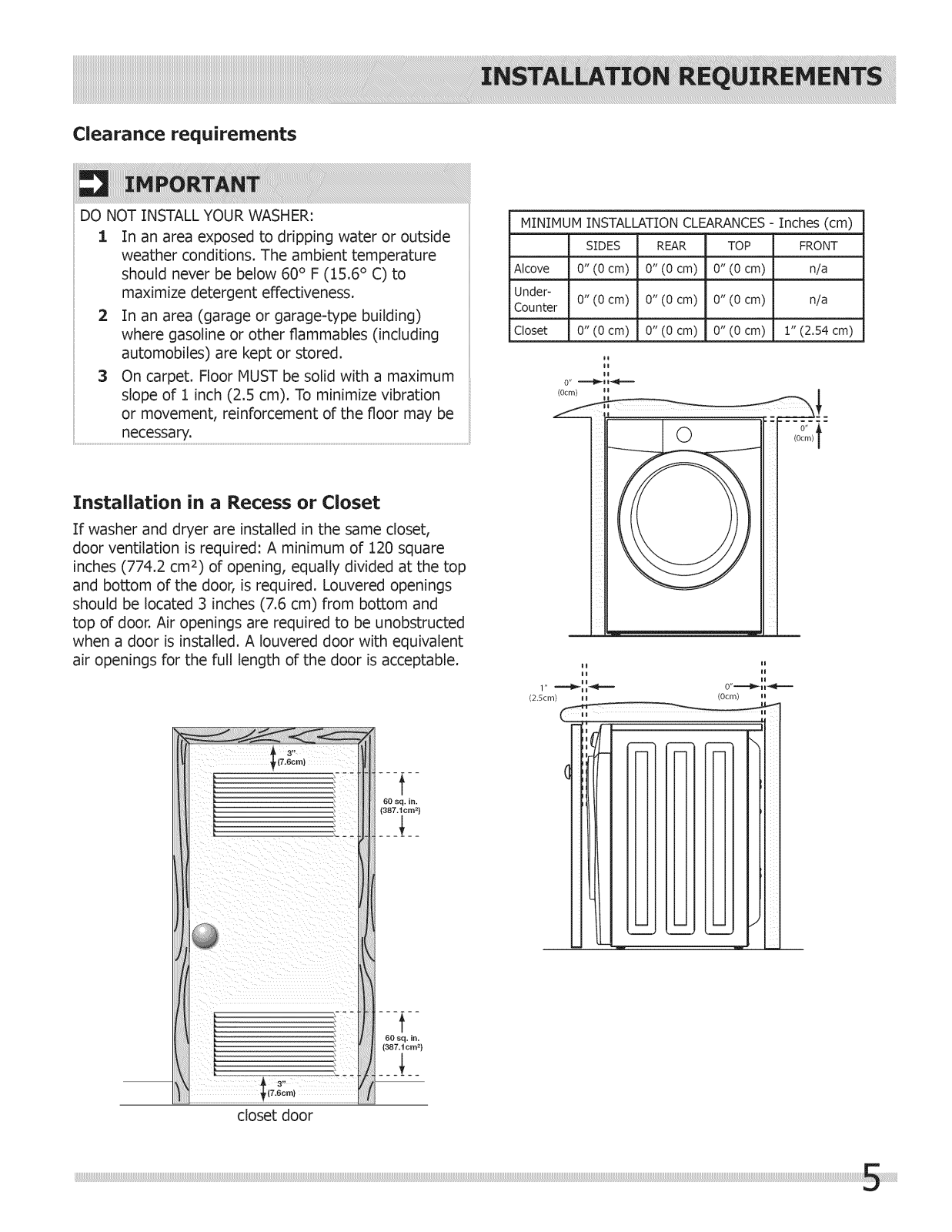

Installation in a Recess or Closet

If washer and dryer are installed in the same closet,
door ventilation is required: A minimum of 120 square
inches (774.2 cm 2) of opening, equally divided at the top
and bottom of the door, is required. Louvered openings
should be located 3 inches (7.6 cm) from bottom and

top of door. Air openings are required to be unobstructed

when a door is installed. A Iouvered door with equivalent
air openings for the full length of the door is acceptable.

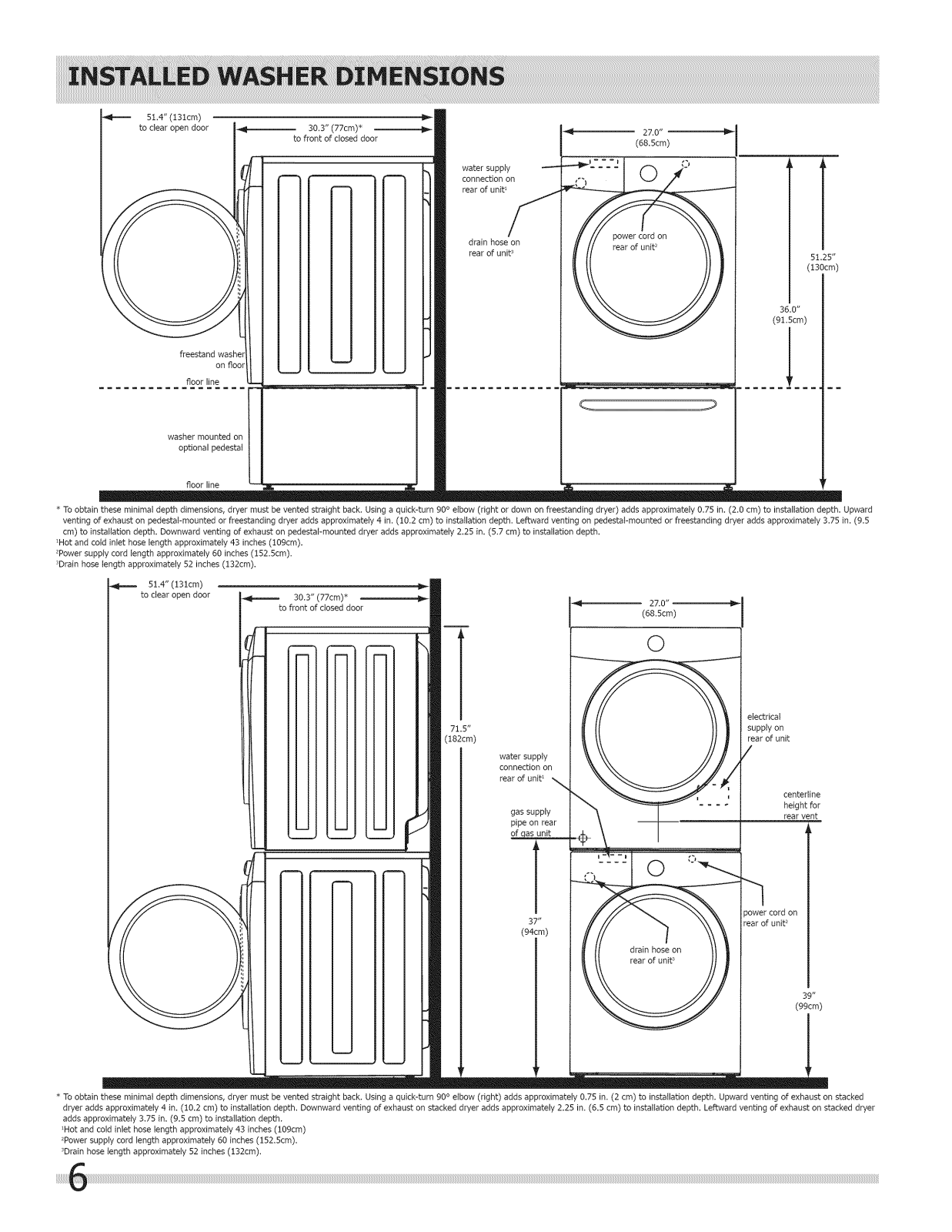

MINIMUM INSTALLATION CLEARANCES - Inches (cm)

SIDES REAR TOP FRONT

Alcove 0" (0 cm) 0" (0 cm) 0" (0 cm) n/a

Under-

Counter 0" (0 cm) 0" (0 cm) 0" (0 cm) n/a

Closet 0" (0 cm) 0" (0 cm) 0" (0 cm) 1" (2.54 cm)

II
ii

ii

0" _0 I_-_

(Ocm) " _!_

(Ocm)

0" t

"i ......

closet door

---1--
60 sq. in.

(387.1cm 2)

______

---{--

60 sq. in.

(387.1cm 2)

51,4" (131cm)

to clear open door

4-- 30.3"(77cm)* --,t_

to front ofdosed door

water supply
connection on

rear of unit1

27.0" --

(68.5cm)

drain hose on
rear of uniP

freestand washer

on noor

floorline

washer mounted on

optional pedestai

floorline

* To obtain these minimaI depth dimensions, dryer must be vented straight back. Using aquick-turn 90° elbow (right or down on freestanding dryer) adds approximately 0.75 in. (2.0 cm) to installation depth. Upward

venting of exhaust on pedestahmounted or freestanding dryer adds approximately 4 in. (10.2 cm) to installation depth. Leftward venting on pedestahmounted or freestanding dryer adds approximately 3.75 in. (9.5

cm) to installation depth. Downward venting of exhaust on pedestal-mounted dryer adds approximately 2.25 in. (5.7 cm) to installation depth.
1Hot and cold inlet hose length approximately 43 inches (109cm).
2Powersupply cord length approximately 60 inches (152.5cm).
3Drain hose length approximately 52 inches (132cm).

51,4" (131cm)

to clear open door _ 30.3" (77cm)*

to front of closed door

power cord on
rear of unit2

27.0

(68.5cm)

36.0"

(91.5cm)

51,25"

(130cm)

O

71.5"

(182cm)

water supply
connection on

rear of unit_

gas supply
pipe on rear

electrical
supply on

rear of unit

centerline
height for

rear vent

O

37"

(94cm)

drain hose on
rear of uniP

* To obtain these minimaI depth dimensions, dryer must be vented straight back. Using aquick-turn 90° elbow (right) adds approximately 0.75 in. (2 cm) to installation depth. Upward venting of exhaust on stacked

dryer adds approximately 4 in. (10.2 cm) to installation depth. Downward venting of exhaust on stacked dryer adds approximately 2.25 in. (6.5 cm) to installation depth. Leftward venting of exhaust on stacked dryer

adds approximately 3.75 in. (9.5 cm) to installation depth.

_Hot and cold inlet hose length approximately 43 inches (109cm)
2Powersupply cord length approximately 60 inches (152.5cm).

3Drain hose length approximately 52 inches (132cm).

power cord on

of unit 2

(99cm)

39"

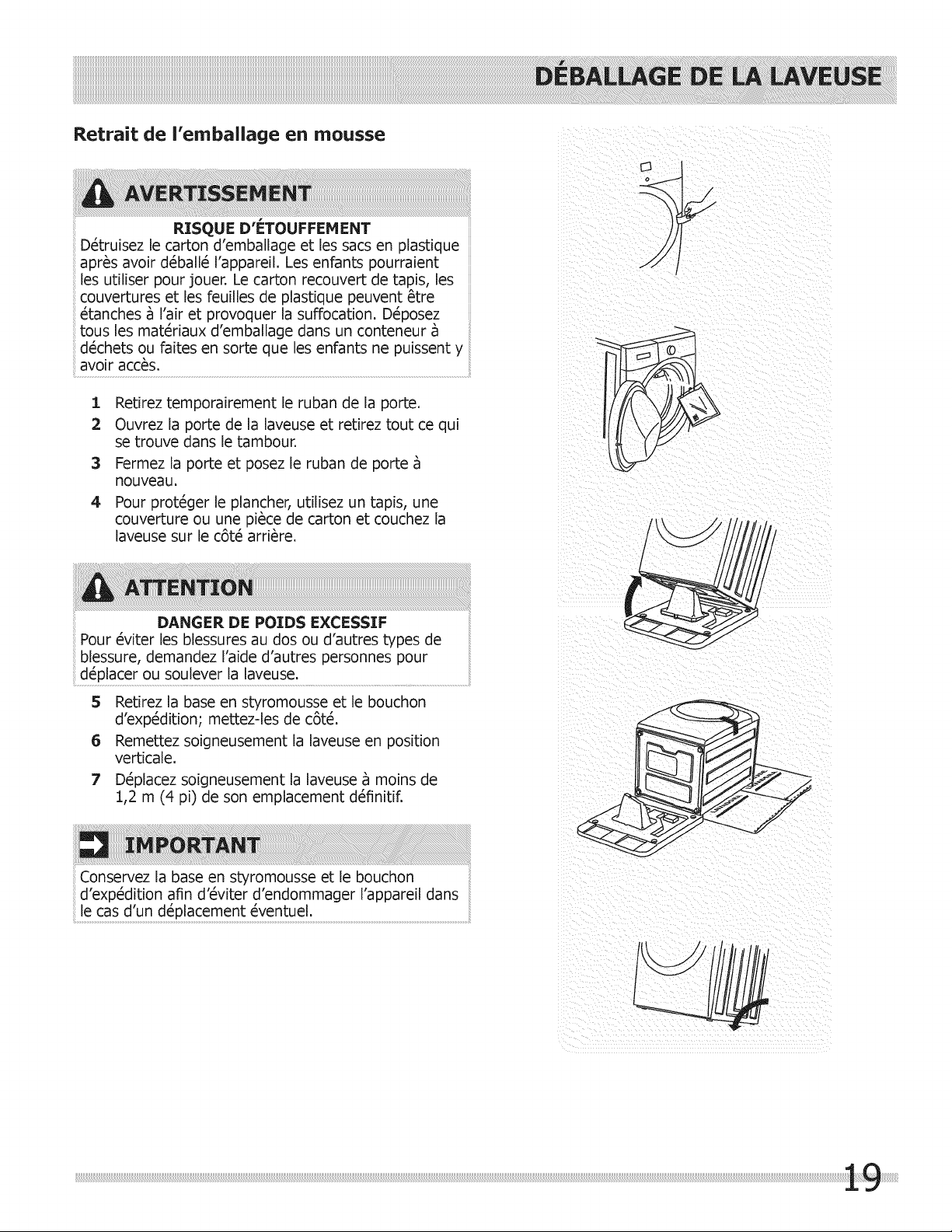

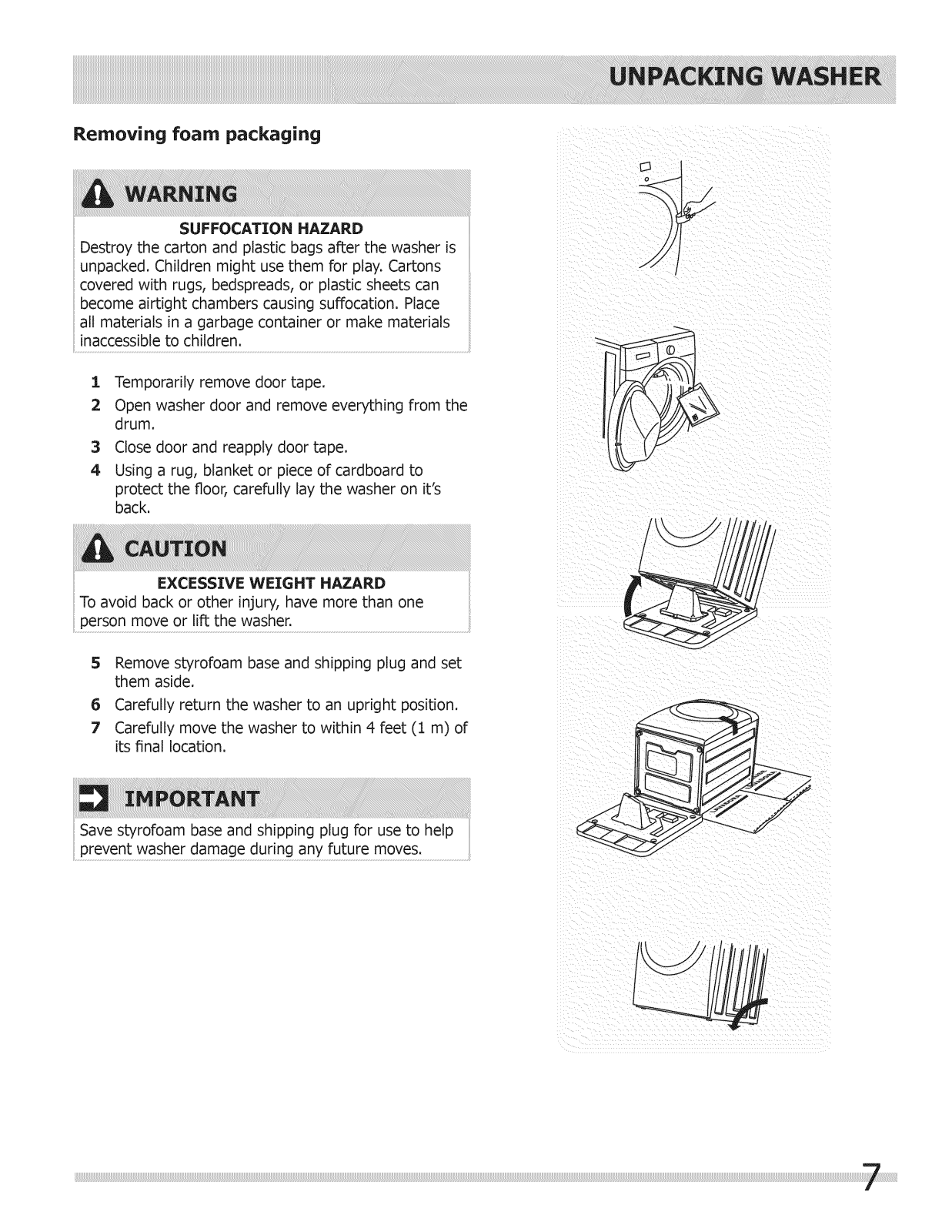

Removing foam packaging

SUFFOCATION HAZARD

Destroy the carton and plastic bags after the washer is
unpacked. Children might use them for play. Cartons
covered with rugs, bedspreads, or plastic sheets can

become airtight chambers causing suffocation. Place
all materials in a garbage container or make materials
inaccessible to children.

1 Temporarily remove door tape.
2 Open washer door and remove everything from the

drum.

3 Close door and reapply door tape.
4 Using a rug, blanket or piece of cardboard to

protect the floor, carefully lay the washer on it's
back.

EXCESSIVE WEIGHT HAZARD

To avoid back or other injury, have more than one
person move or lift the washer.

ii

5 Remove styrofoam base and shipping plug and set

them aside.

6 Carefully return the washer to an upright position.
7 Carefully move the washer to within 4 feet (1 m) of

its final location.

Save styrofoam base and shipping plug for use to help

prevent washer damage during any future moves,

ii

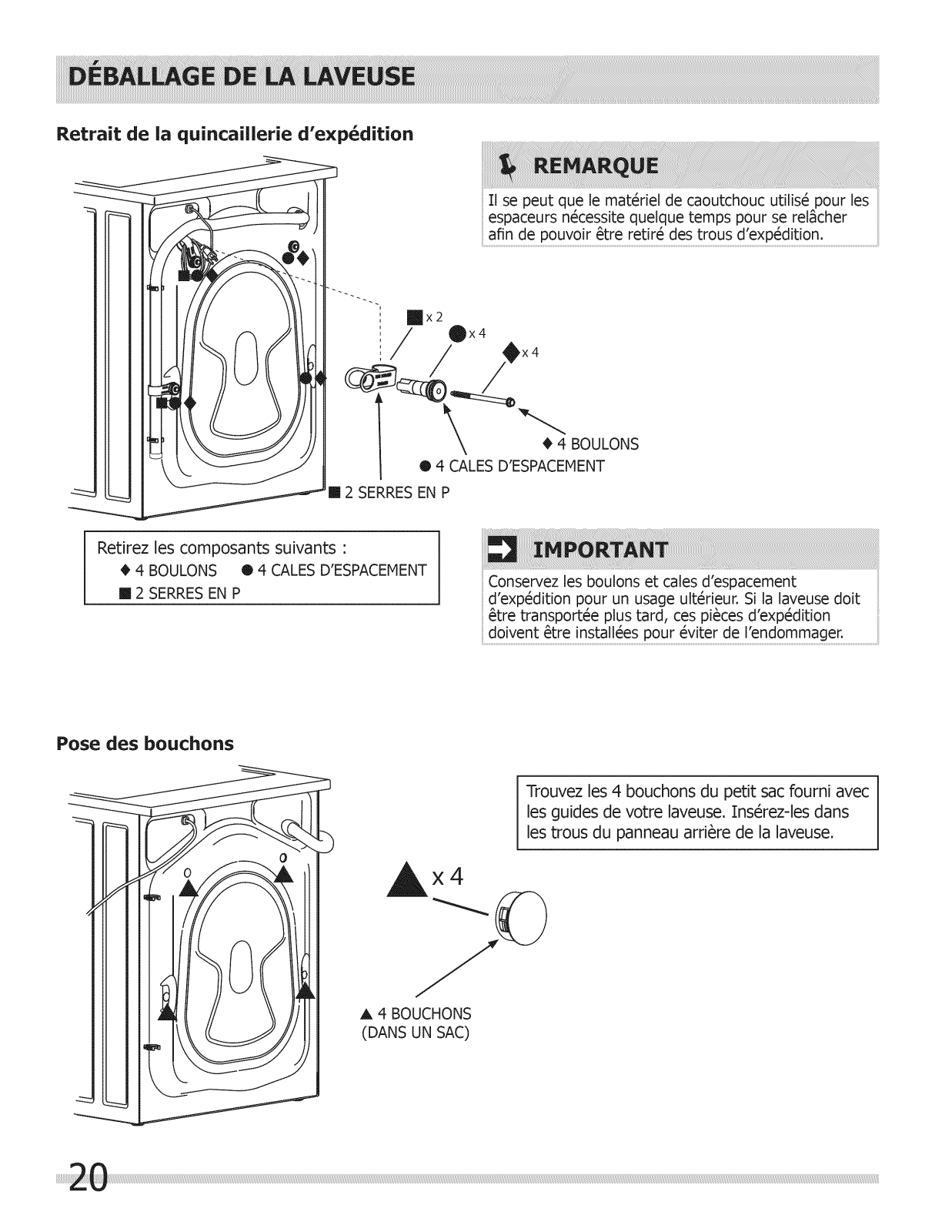

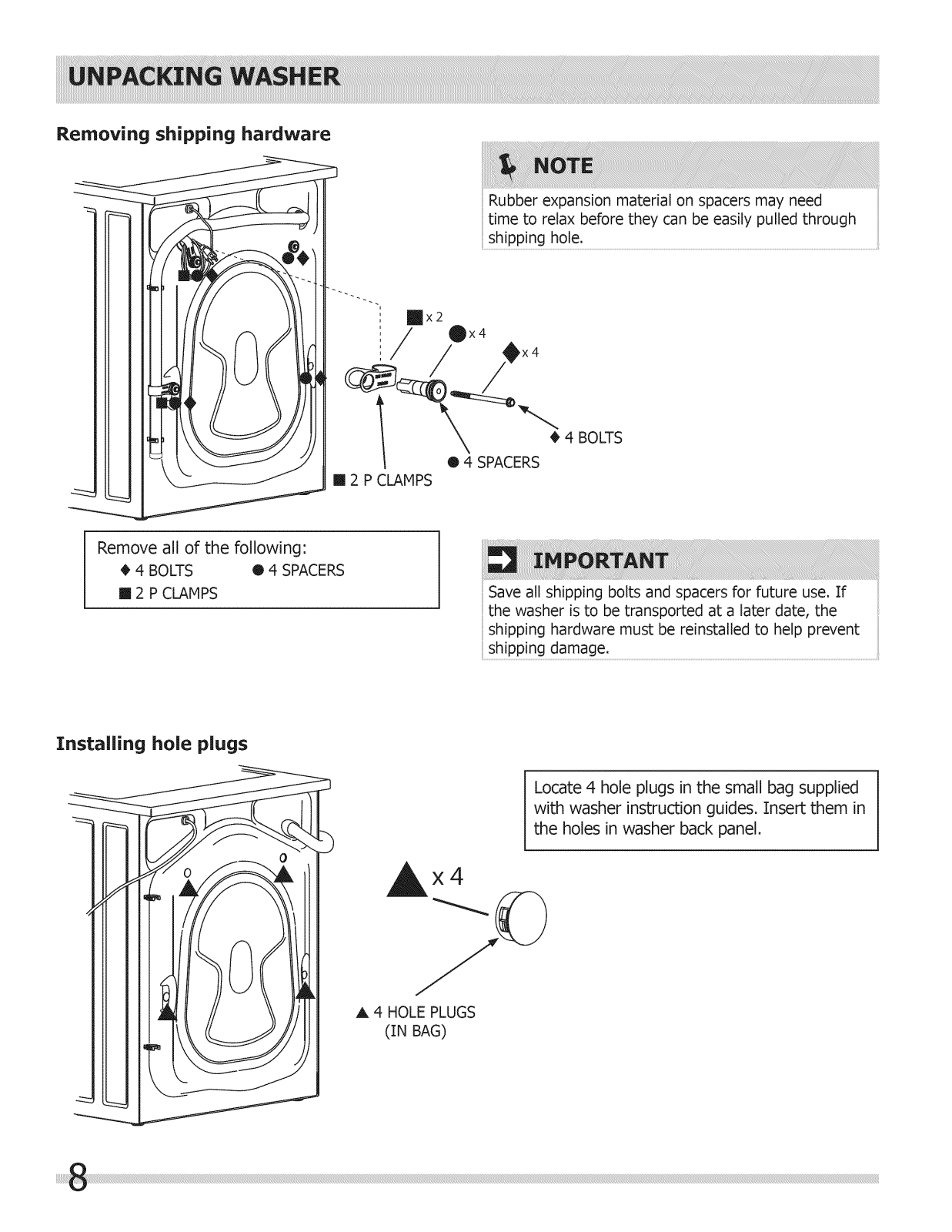

Removing shipping hardware

-, 0@0 shipping hole.

Remove all of the following:

4 BOLTS • 4 SPACERS

[] 2 P CLAMPS Save all shipping bolts and spacers for future use. If

Rubber expansion material on spacers may need
time to relax before they can be easily pulled through

/llx2 ®x 4

[] 2 P CILANPS O 4 SPACERS

the washer is to be transported at a later date, the
shipping hardware must be reinstalled to help prevent

Installing hole plugs

L

Locate 4 hole plugs in the small bag supplied
with washer instruction guides. Insert them in
the holes in washer back panel.

b

,& 4 HOLE PLUGS

(IN BAG)

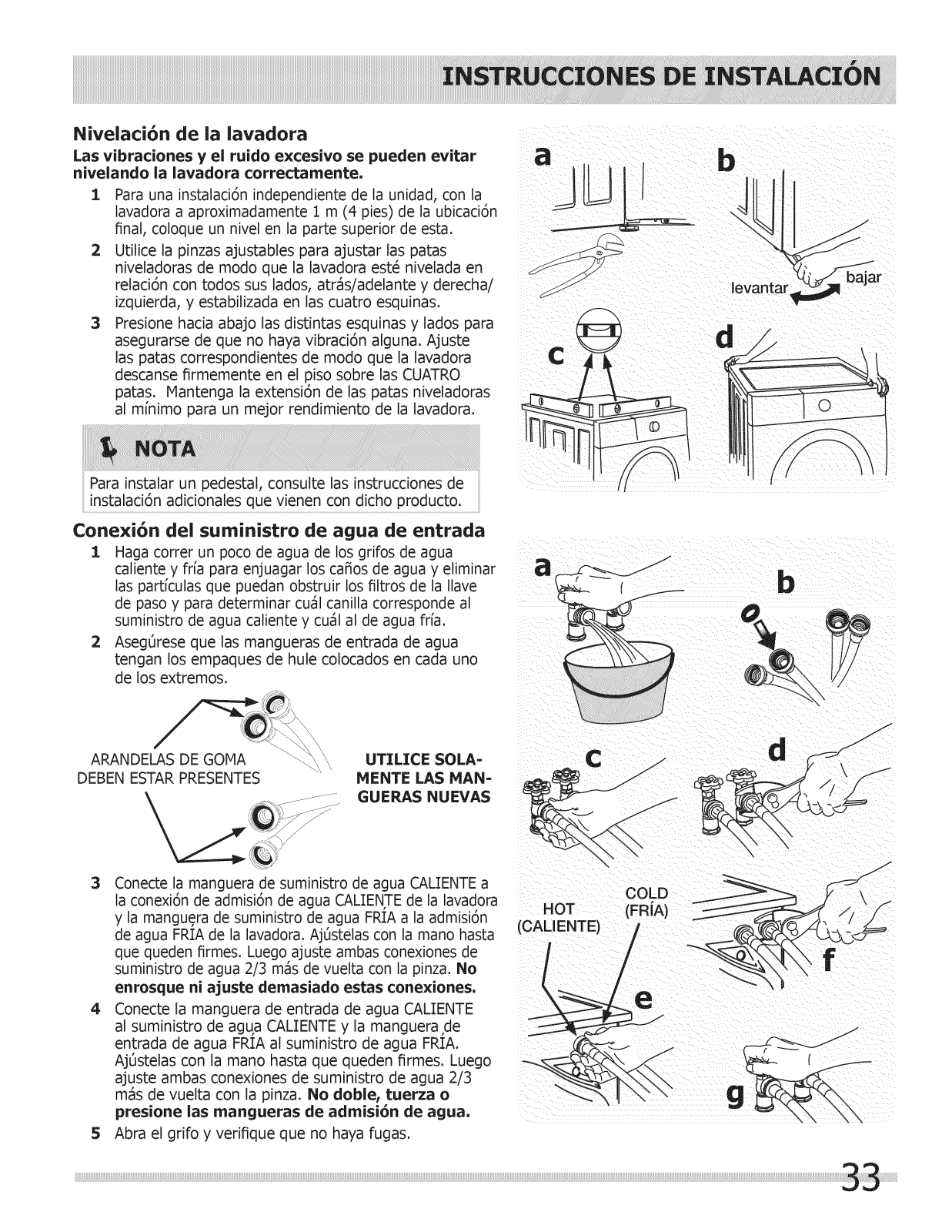

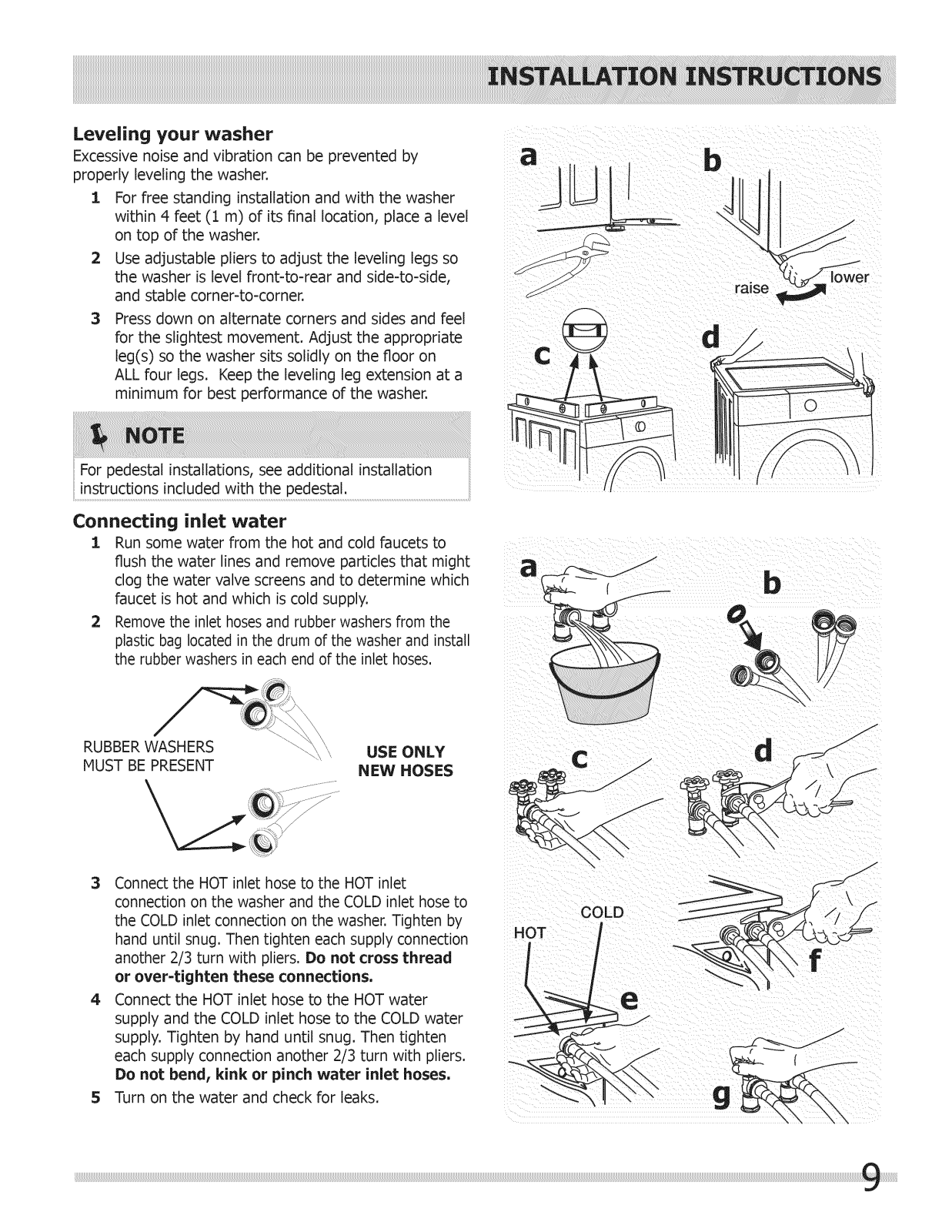

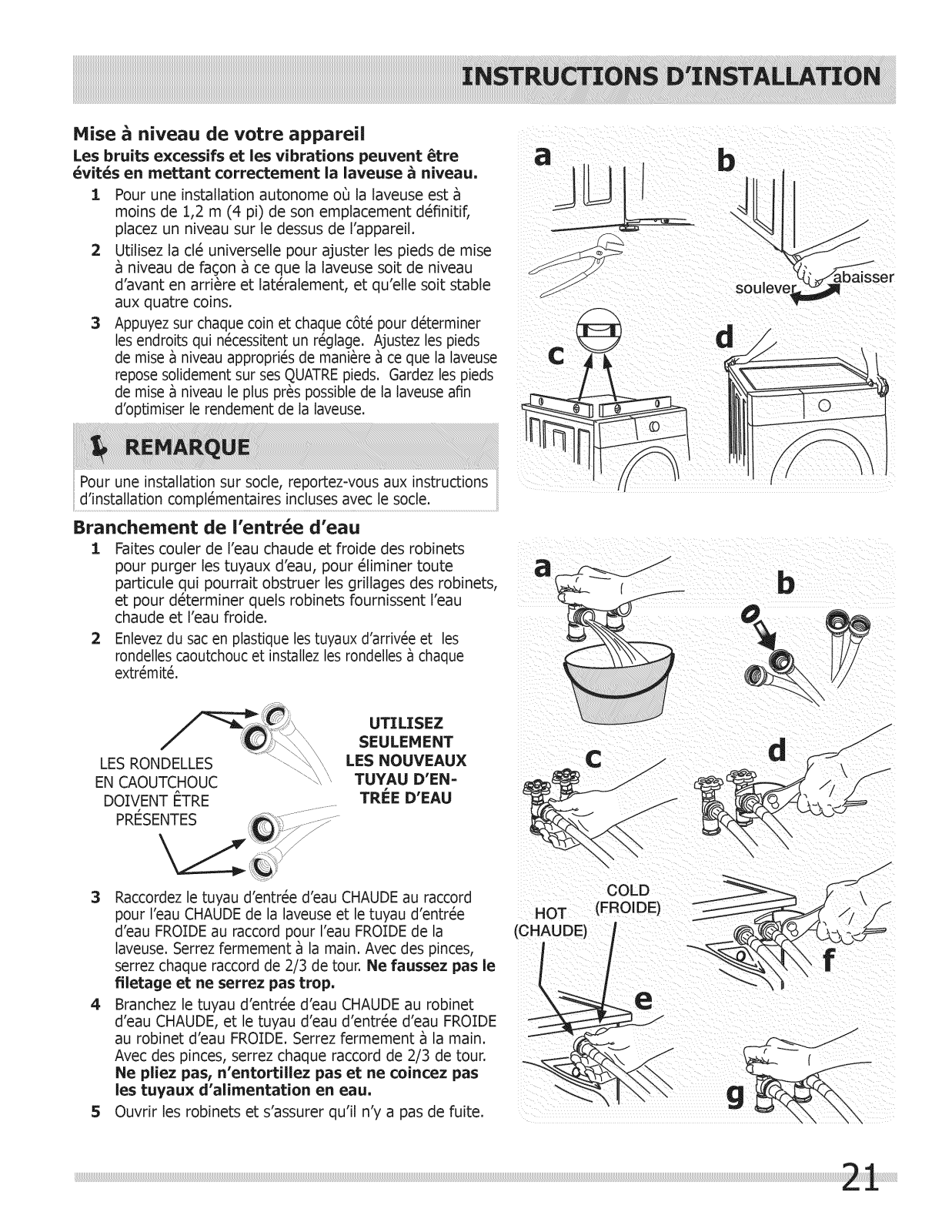

Leveling your washer

Excessive noise and vibration can be prevented by
properly leveling the washer.

1 For free standing installation and with the washer

within 4 feet (1 m) of its final location, place a level
on top of the washer.

2 Use adjustable pliers to adjust the leveling legs so

the washer is level front-to-rear and side-to-side,

and stable comer-to-comer.

3 Press down on alternate corners and sides and feel

for the slightest movement. Adjust the appropriate
leg(s) so the washer sits solidly on the floor on

ALL four legs. Keep the leveling leg extension at a

minimum for best performance of the washer.

For pedestal installations, see additional installation

instructions included with the pedestal.

Connecting inlet water

1 Run some water from the hot and cold faucets to

flush the water lines and remove particles that might
clog the water valve screens and to determine which
faucet is hot and which is cold supply.

2 Removethe inlet hoses and rubber washers from the

plastic bag located in the drum of the washer and install

the rubber washers in each end of the inlet hoses.

a J

b

USE ONLY

NEW HOSES

3 Connect the HOT inlet hose to the HOT inlet

connection on the washer and the COLD inlet hose to

the COLD inlet connection on the washer, Tighten by

hand until snug, Then tighten each supply connection
another 2/3 turn with pliers. Do not cross thread
or over=tighten these connections,

4 Connect the HOT inlet hose to the HOT water

supply and the COLD inlet hose to the COLD water
supply. Tighten by hand until snug. Then tighten

each supply connection another 2/3 turn with pliers.

Do not bend, kink or pinch water inlet hoses,

5 Turn on the water and check for beaks.

COLD

HOT

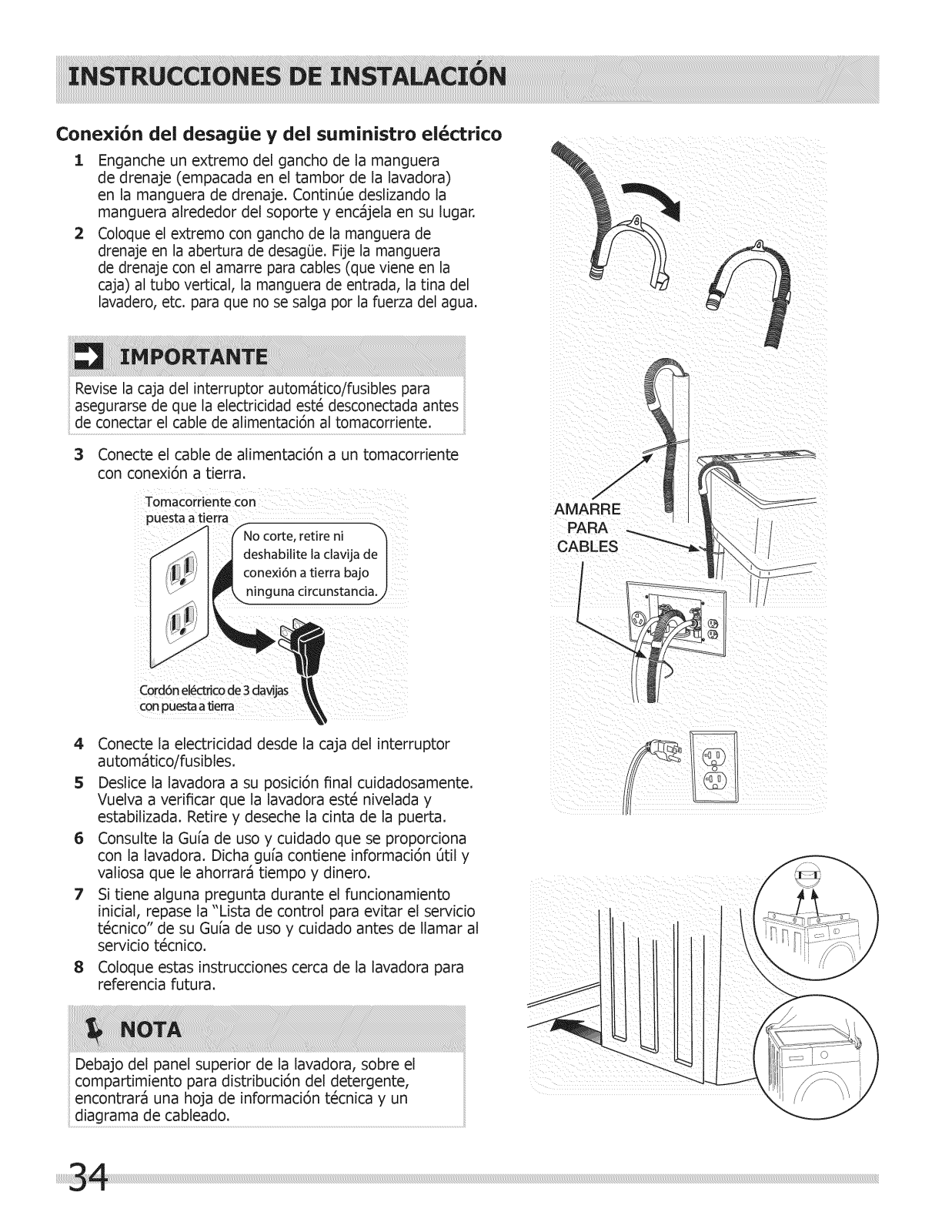

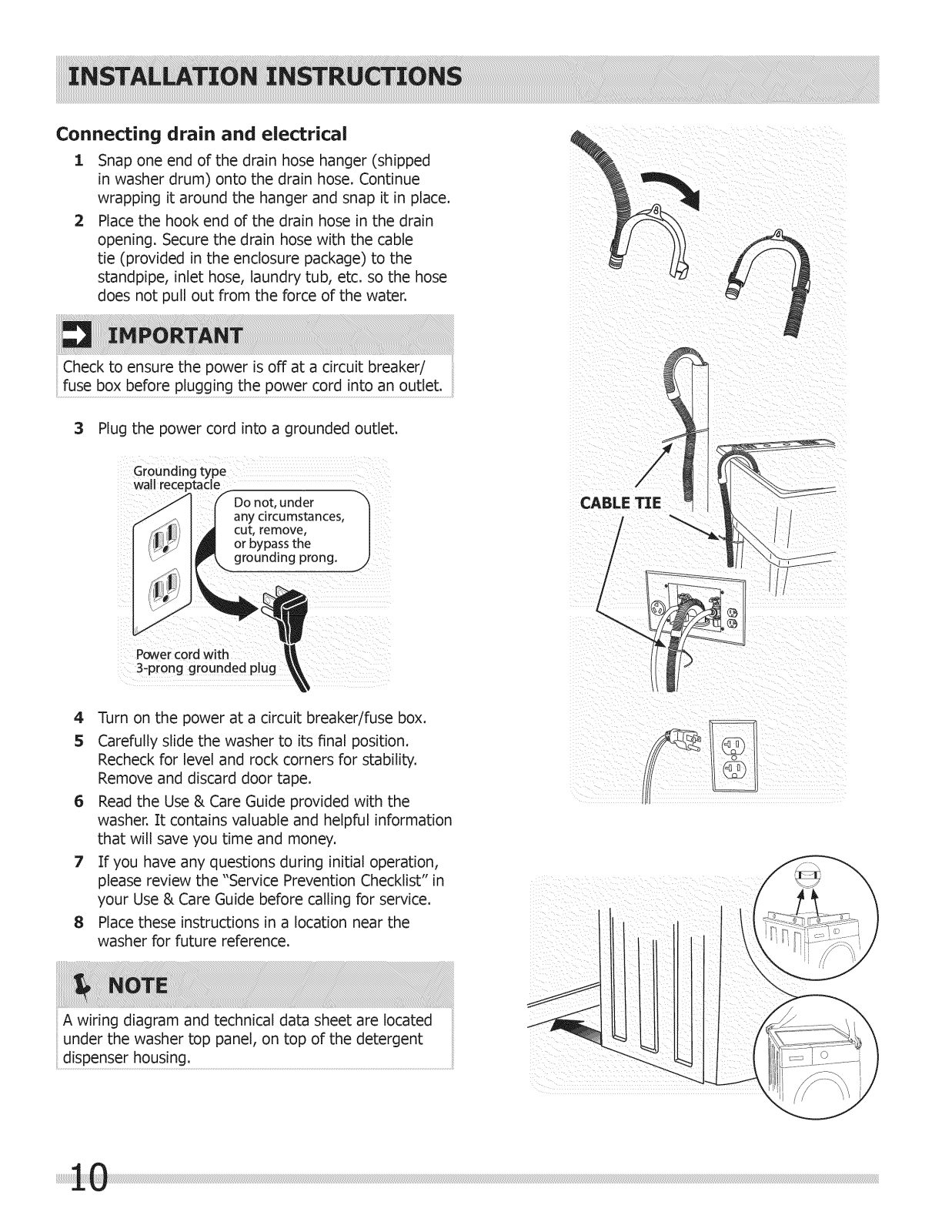

Connecting drain and electrical

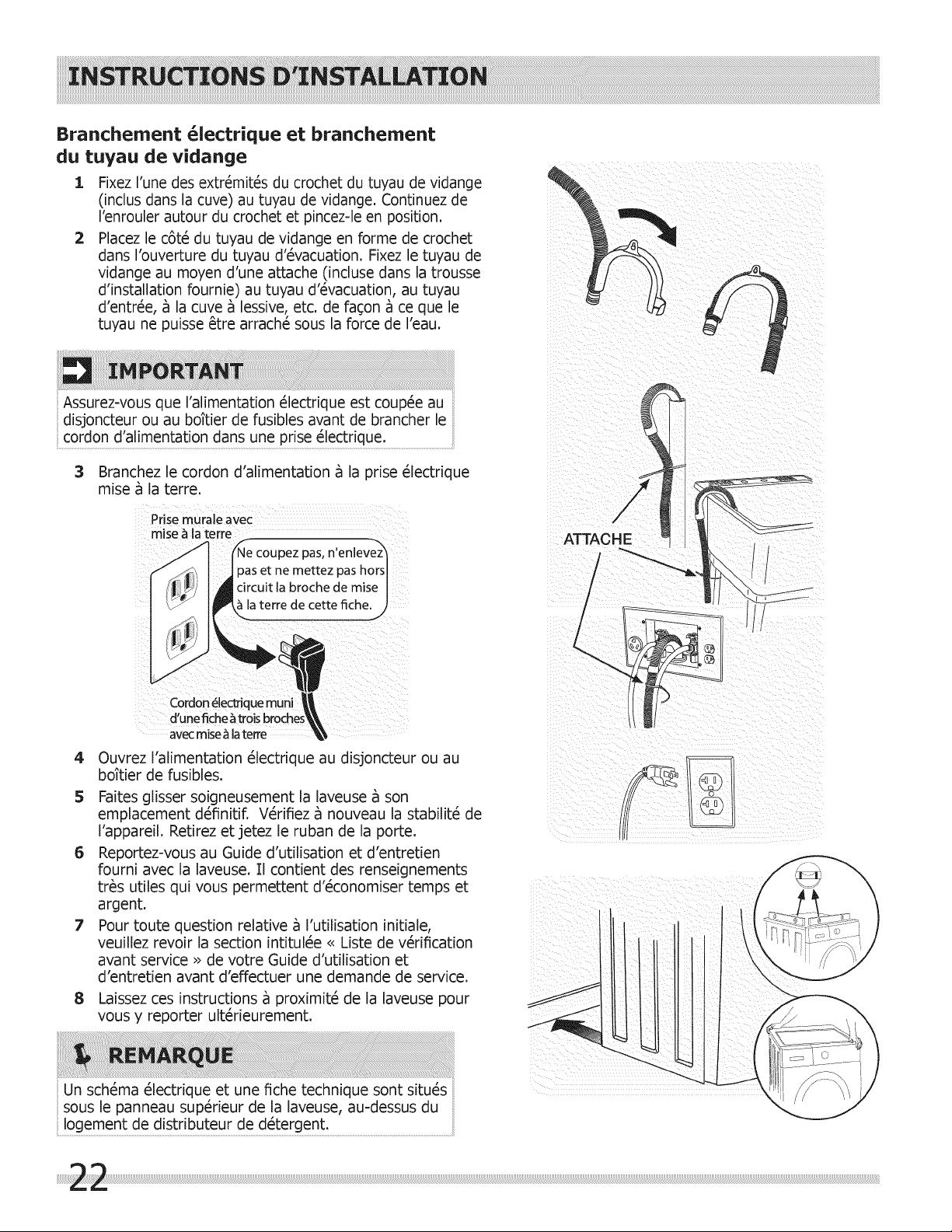

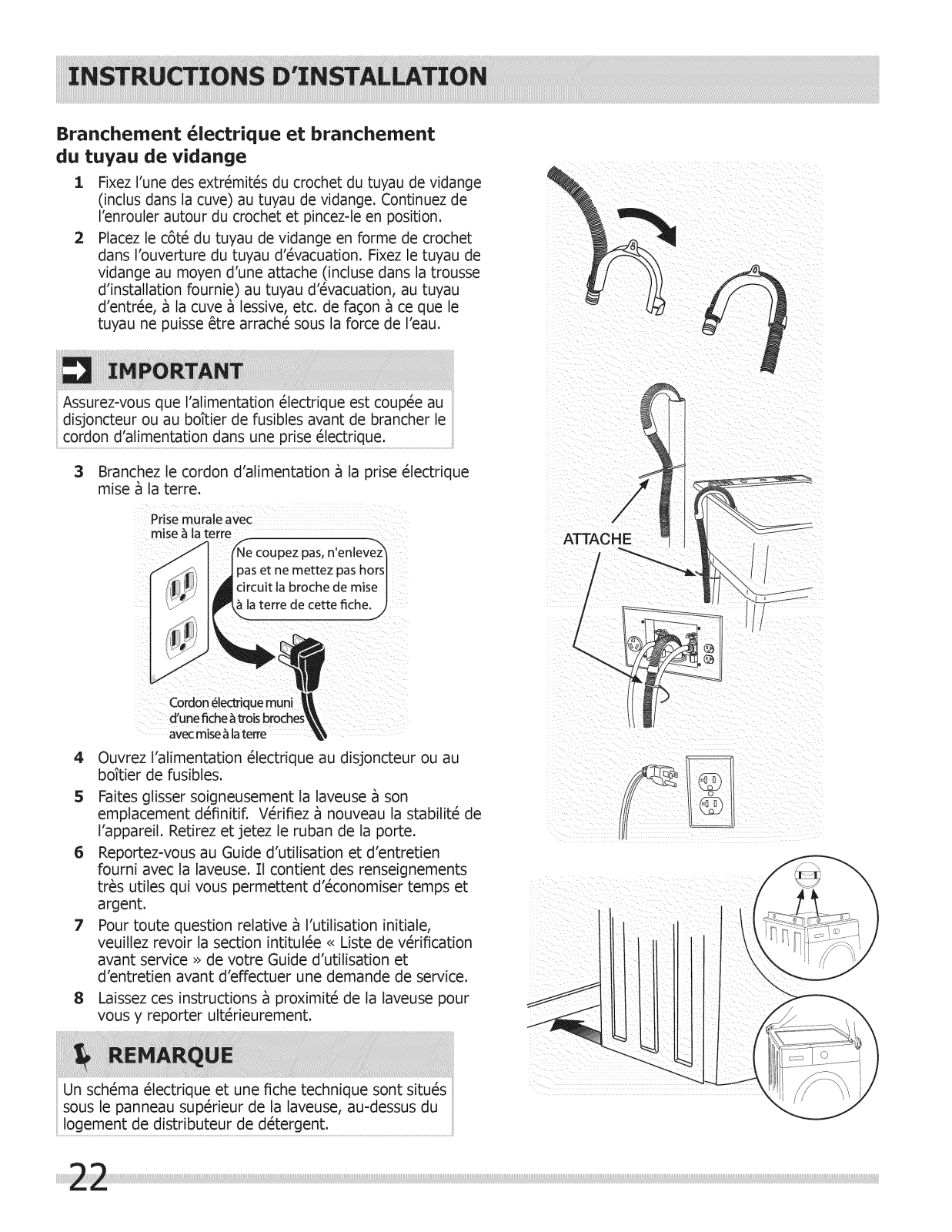

1 Snap one end of the drain hose hanger (shipped

in washer drum) onto the drain hose. Continue
wrapping it around the hanger and snap it in place.

2 Place the hook end of the drain hose in the drain

opening. Secure the drain hose with the cable

tie (provided in the enclosure package) to the

standpipe, inlet hose, laundry tub, etc. so the hose
does not pull out from the force of the water.

Check to ensure the power is off at a circuit breaker/

fuse box before plugging the power cord into an outlet.

ii

3 Plug the power cord into a grounded outlet.

CABLE TIE

/

P_,_ercord with

3.prong grounded plug

4 Turn on the power at a circuit breaker/fuse box.

5 Carefully slide the washer to its final position.

Recheck for level and rock corners for stability.
Remove and discard door tape.

6 Read the Use & Care Guide provided with the

washer. It contains valuable and helpful information

that will save you time and money.

2 If you have any questions during initial operation,

please review the "Service Prevention Checklist" in

your Use & Care Guide before calling for service.

8 Place these instructions in a location near the

washer for future reference.

A wiring diagram and technical data sheet are located

under the washer top panel, on top of the detergent

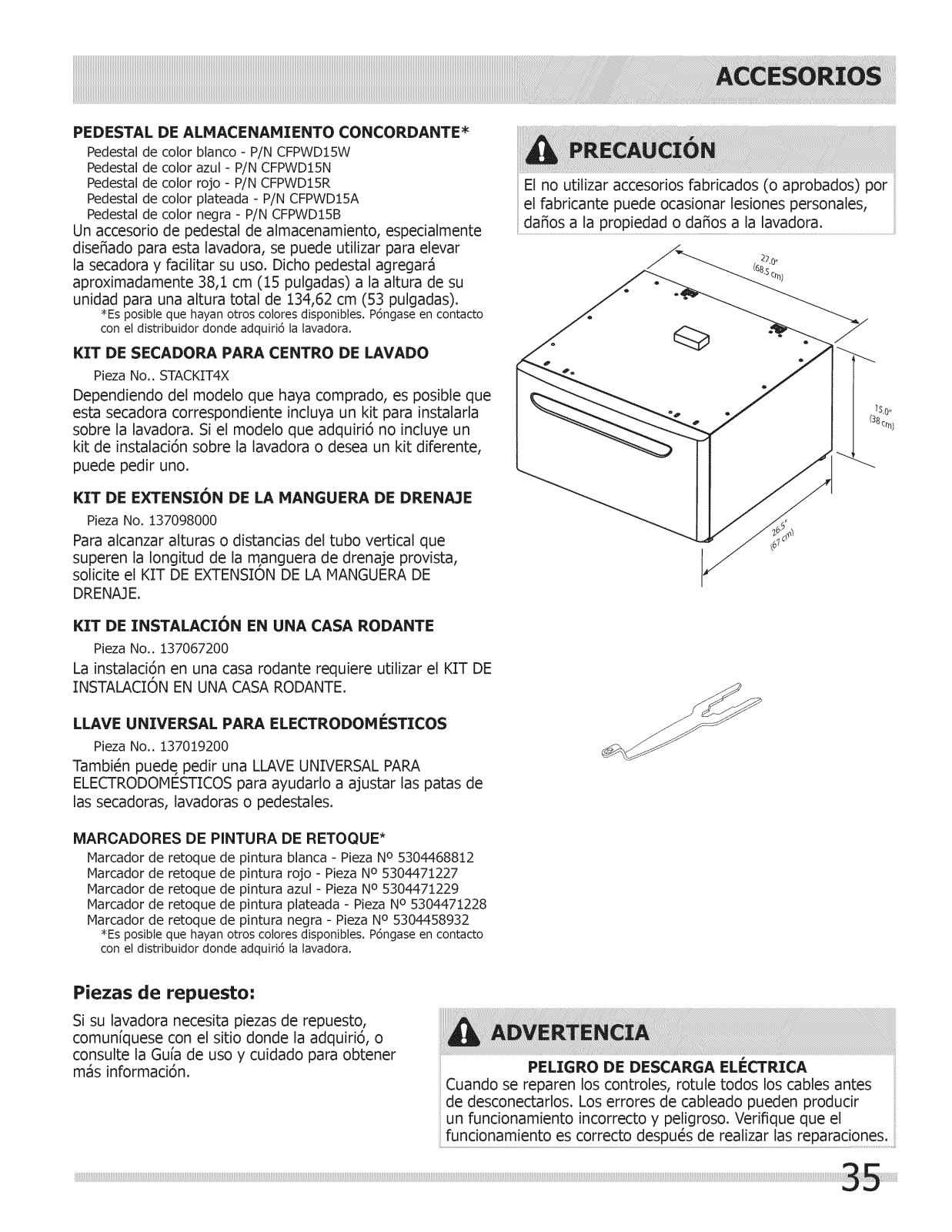

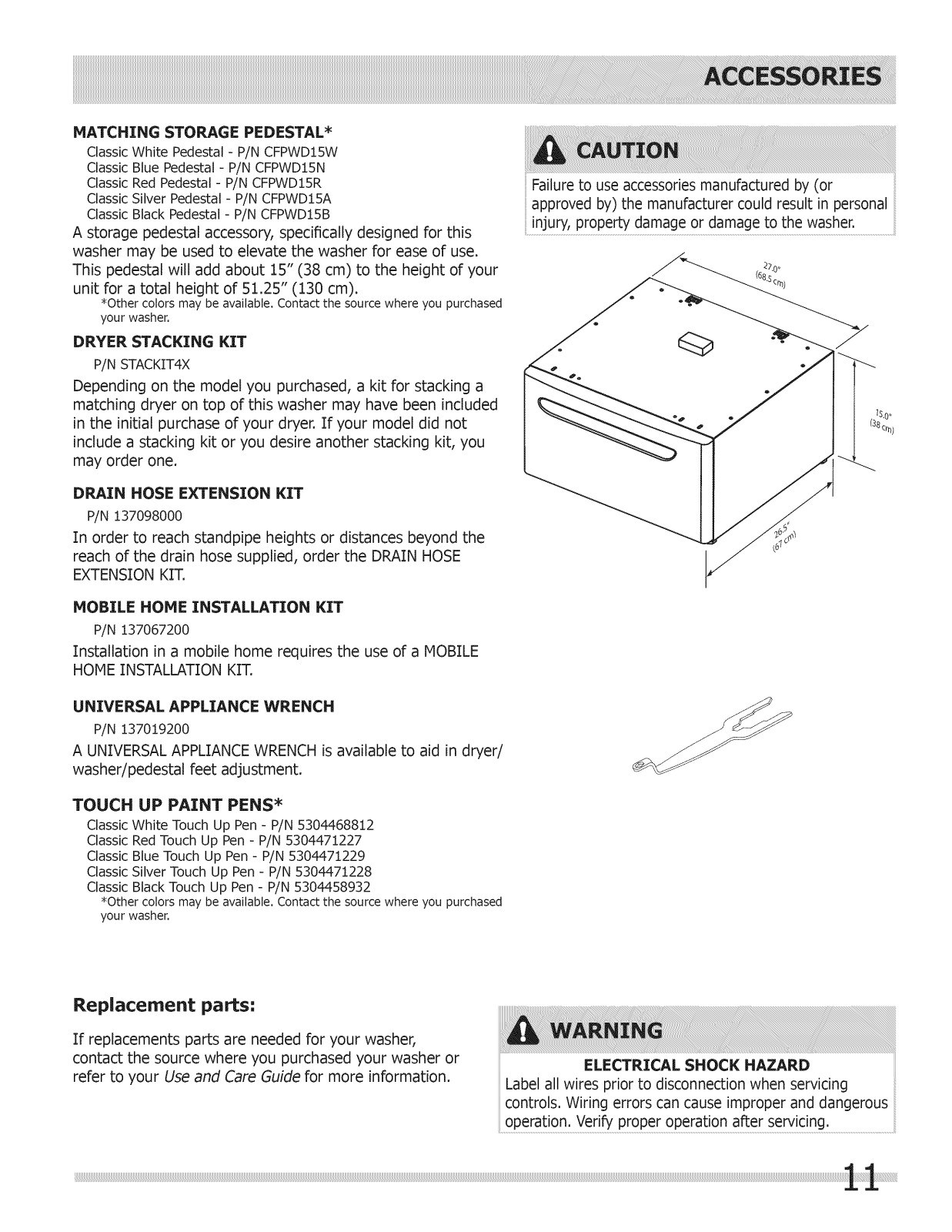

MATCHING STORAGE PEDESTAL _

ClassicWhite Pedestal- P/N CFPWD15W
ClassicBluePedestal- P/N CFPWD15N
ClassicRedPedestal- P/NCFPWD15R
ClassicSilver Pedestal- P/N CFPWD15A
ClassicBlack Pedestal- P/N CFPWD15B

A storage pedestal accessory, specifically designed for this

washer may be used to elevate the washer for ease of use.

This pedestal will add about 15" (38 cm) to the height of your

unit for a total height of 51.25" (130 cm).

*Other colors may be available. Contact the source where you purchased

your washer.

DRYER STACKING KIT

P/N STACKIT4X

Depending on the model you purchased, a kit for stacking a
matching dryer on top of this washer may have been included
in the initial purchase of your dryer. If your model did not
include a stacking kit or you desire another stacking kit, you
may order one.

DRAIN HOSE EXTENSION KIT

P/N 137098OOO

In order to reach standpipe heights or distances beyond the
reach of the drain hose supplied, order the DRAIN HOSE

EXTENSION KIT.

Failure to use accessoriesmanufactured by (or
approved by) the manufacturer could result in personal

injury, property damage or damage to the washer.

HOBILE HOHE INSTALLATION KIT

P/N 137067200

Installation in a mobile home requires the use of a NOBILE
HONE INSTALLATION KIT.

UNIVERSAL APPLIANCE WRENCH

P/N 137019200

A UNIVERSAL APPLIANCE WRENCH is available to aid in dryer/

washer/pedestal feet adjustment.

TOUCH UP PAINT PENS _

ClassicWhite Touch Up Pen- P/N5304468812
ClassicRedTouch Up Pen- P/N5304471227
ClassicBlue Touch UpPen- P/N5304471229
ClassicSilverTouch Up Pen- P/N 5304471228
ClassicBlackTouch Up Pen- P/N 5304458932

*Other colors may be available. Contact the source where you purchased

your washer.

Replacement parts'

Ifreplacements parts are needed for your washer,
contact the source where you purchased your washer or
refer to your Use and Care Guide for more information.

ELECTRICAL SHOCK HAZARD

Label all wires prior to disconnection when servicing
controls.Wiring errors can cause improper and dangerous
operation. Verify proper operation after servicing.

Dimensions, appareil instatt_ ................................ 18

Ddbaltage de la taveuse .................................. 19-20

tnst_U_iohs d'ins_allation ............. 21-22

A_essokes

Rema<ues...................................... 24

.................................:ii{i!iiii!iiiiiiil.....

23

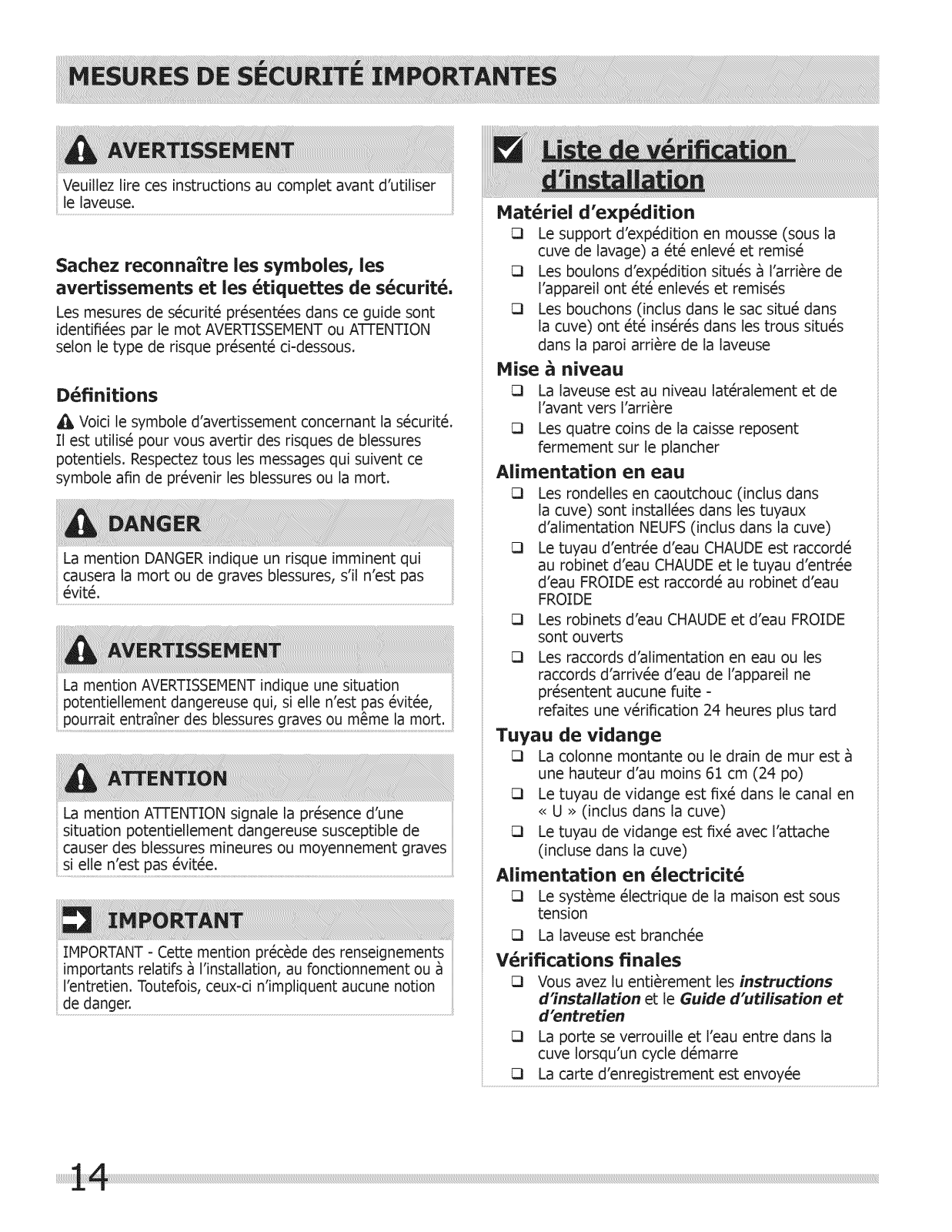

VeuillezIirecesinstructionsaucompletavantd'utiliser

lelaveuse.

Sachez reconnaitre les symbeles, les
avertissements et les _tiquettes de s_curit&

Les mesures de s_curit_ pr_sent_es dans ce guide sont
identifi_es par le mot AVERTISSEMENT ou ATTENTION
selon le type de risque pr_sent_ cFdessous.

D_finitions

A Voici le symbole d'avertissement concernant la s_curit&
II est utilis_ pour vous avertir des risques de blessures

potentiels. Respectez tousles messages qui suivent ce
symbole afin de pr_venir les blessures ou la mort.

La mention DANGER indique un risque imminent qui

causera la mort ou de graves blessures, s'il n'est pas
_vit&

La mention AVERTISSEMENTindique une situation
potentiellement dangereuse qui, si elle n'est pas _vit_e,

oUrra! entra!n b lessures raves o Ia mo_: ............

La mention ATTENTION signale la presence d'une

situation potentiellement dangereuse susceptible de
causer des blessures mineures ou moyennement graves

IMPORTANT- Cette mention precede des renseignements
importants relatifs _ I'installation, au fonctionnement ou

I'entretien. Toutefois, ceux-cin'impliquent aucune notion

Materiel d'exp_dition

Le support d'exp_dition en mousse (sous la
cuve de lavage) a _t_ enlev_ et remis_

Les boulons d'exp_dition situ_s _ I'arri_re de
I'appareil ont _t_ enlev_s et remis_s

13 Les bouchons (inclus dans le sac situ_ dans

la cuve) ont _t_ ins_r_s dans les trous situ_s
dans la paroi artiste de la laveuse

Mise _ niveau

[:3 La laveuse est au niveau lat6ralement et de

I'avant vers I'arri_re

CI Les quatre coins de la caisse reposent

fermement sur le plancher

Alimentation en eau

[:3 Les rondelles en caoutchouc (inclus dans

la cuve) sont install_es dans les tuyaux
d'alimentation NEUFS (inclus dans la cuve)

Le tuyau d'entr_e d'eau CHAUDE est raccord_
au robinet d'eau CHAUDE et le tuyau d'entr_e

d'eau FROIDE est raccord_ au robinet d'eau
FROIDE

C3 Les robinets d'eau CHAUDE et d'eau FROIDE

sont ouverts

E3 Les raccords d'alimentation en eau ou les

raccords d'arriv_e d'eau de l'appareil ne
pr_sentent aucune fuite -

refaites une v_rification 24 heures plus tard

Tuyau de vidange

La colonne montante ou le drain de mur est
une hauteur d'au moins 61 cm (24 po)
Le tuyau de vidange est fix_ dans le canal en

<<U >>(inclus dans la cuve)
Le tuyau de vidange est fix_ avec I'attache

(incluse dans la cuve)

Alimentation en _lectricit_

Le syst_me _lectrique de la maison est sous
tension

La laveuse est branch_e

V_rifications finales

1:3 Vous avez lu enti_rement les instructions

d'installation et le Guide d'utilisation et
d'entretien

1::3 La porte se verrouille et I'eau entre dans la

cuve Iorsqu'un cycle d_marre

CI La carte d'enregistrement est envoy_e

L'installation61ectrique de la laveuse dolt 6tre conforme

aux codes et aux r6glements Iocaux ainsi qu'_ la
route derni6re 6dition du National Electrical Code
(ANSI/NFPA 70), ou au Canada, au Code canadien de

RISQUE D'INCENDIE

Pour votre s6curit6, I'information contenue dans
ces instructions doit 6tre suivie afin de r6duire les

risques d'incendie ou d'explosion ou pour pr6venir les
dommages mat6riels, les blessures ou la mort. Vous ne

devez ni entreposer, ni utiliser d'essence ou d'autres

vapeurs ou liquides inflammables _ proximit6 de cet

appareil ou de tout autre appareil 61ectrom6nager.

RISQUE D'ETOUFFEMENT

D6truisez le carton d'emballage et les sacs en plastique

apr_s avoir d6ball6 I'appareil. Les enfants pourraient

les utiliser pour jouer. Le carton recouvert de tapis, les

couvertures et les feuilles de plastique peuvent 6tre
6tanches _ I'air et provoquer la suffocation. D6posez

tousles mat6riaux d'emballage dans un conteneur
d6chets ou faites en sorte que les enfants ne puissent y

avo!racc s:.............................................................................................................................................................................................................................

QUE FAIRE SI VOUS DETECTEZ UNE ODEUR DE GAZ :
* Ne mettez pas d'appareil en marche.

* Ne touchez _ aucun commutateur 61ectrique; n'utilisez

aucun t616phone de votre domicile.
Evacuez la piece, le b_timent ou la zone touch6e.

En utilisant le t616phone d'un voisin, appelez imm6dia-

tement le fournisseur de gaz. Suivez ses instructions.

Si vous ne pouvez joindre votre fournisseur de gaz,
appelez les pompiers.

DANGER DE POIDS EXCESSIF

Pour 6viter les blessures au dos ou d'autres types de
blessure, demandez I'aide d'autres personnes pour

Les instructions comprises dans ce guide et toute
autre documentation fournie avec cet appareil ne sont
pas congues pour couvrir toutes les 6ventualit6s ou
situations qui pourraient survenin Vous DEVEZ faire
preuve de bon sens et de prudence durant I'installation,
I'utilisation et I'entretien de tout appareil m6nager.

Vous tirerez le maximum de votre appareil Iorsque

RISQUE D'INCENDIE

Ne superposez pas une s6cheuse sur une laveuse d6j_

install6e sur un socle. Ne superposez pas une laveuse
sur une s6cheuse. Ne superposez pas une laveuse sur

une autre laveuse.

routes les instructions relatives _ la s6curit6 et _ son

fonctionnement auront 6t6 bien assimil6es et mises en
pratique de fa(;on routini6re.

Conservez ces instructions pour vous y

reporter uit_rieurement.

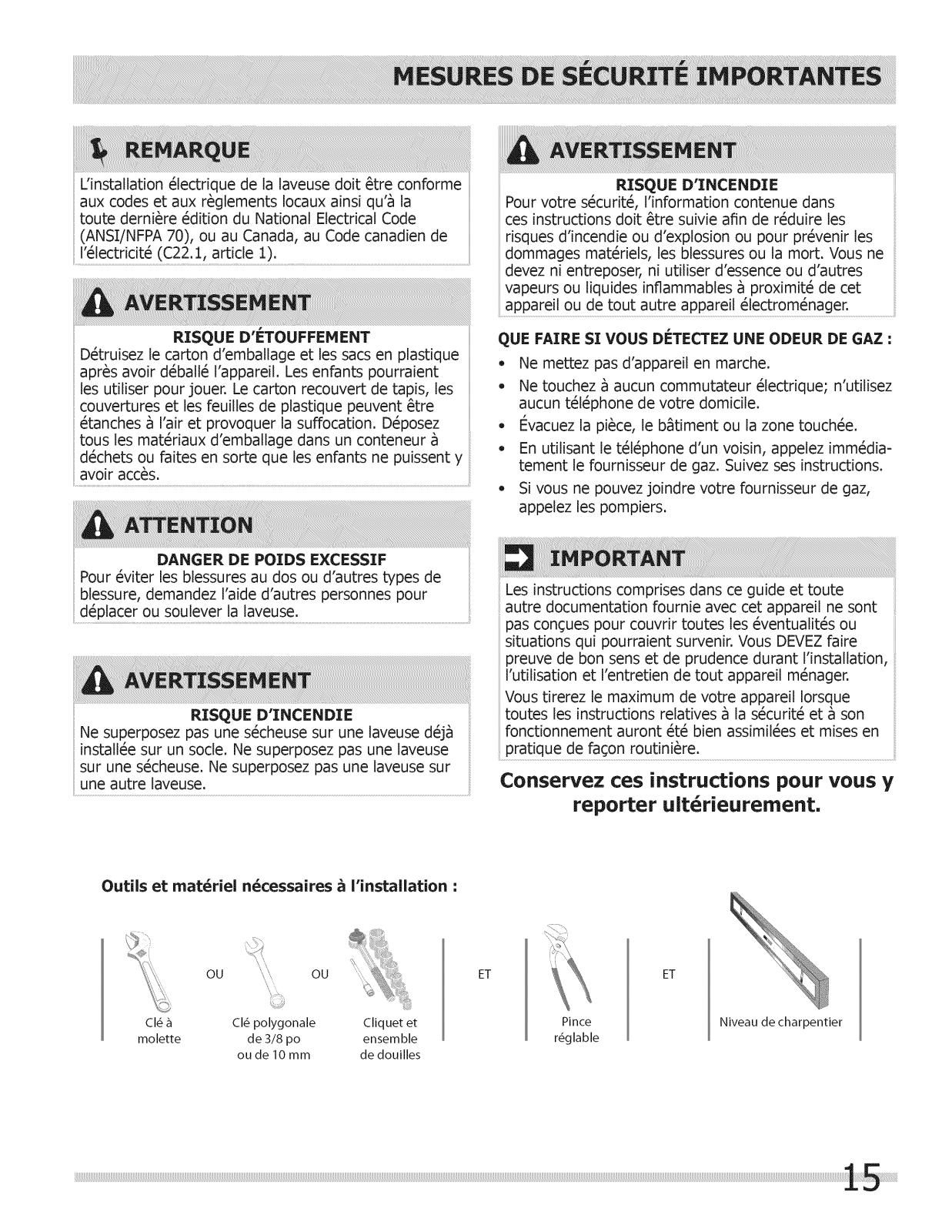

Outils et materiel n_cessaires _ I'installation :

, _i;ii:¸

OU OU

CI6 _ CI6 polygonale

molette de 3/8 po

\\

oudelOmm

Cliquet et

ensemble

de douilles

ET

Pince

r6glable

ET

Niveau de charpentier

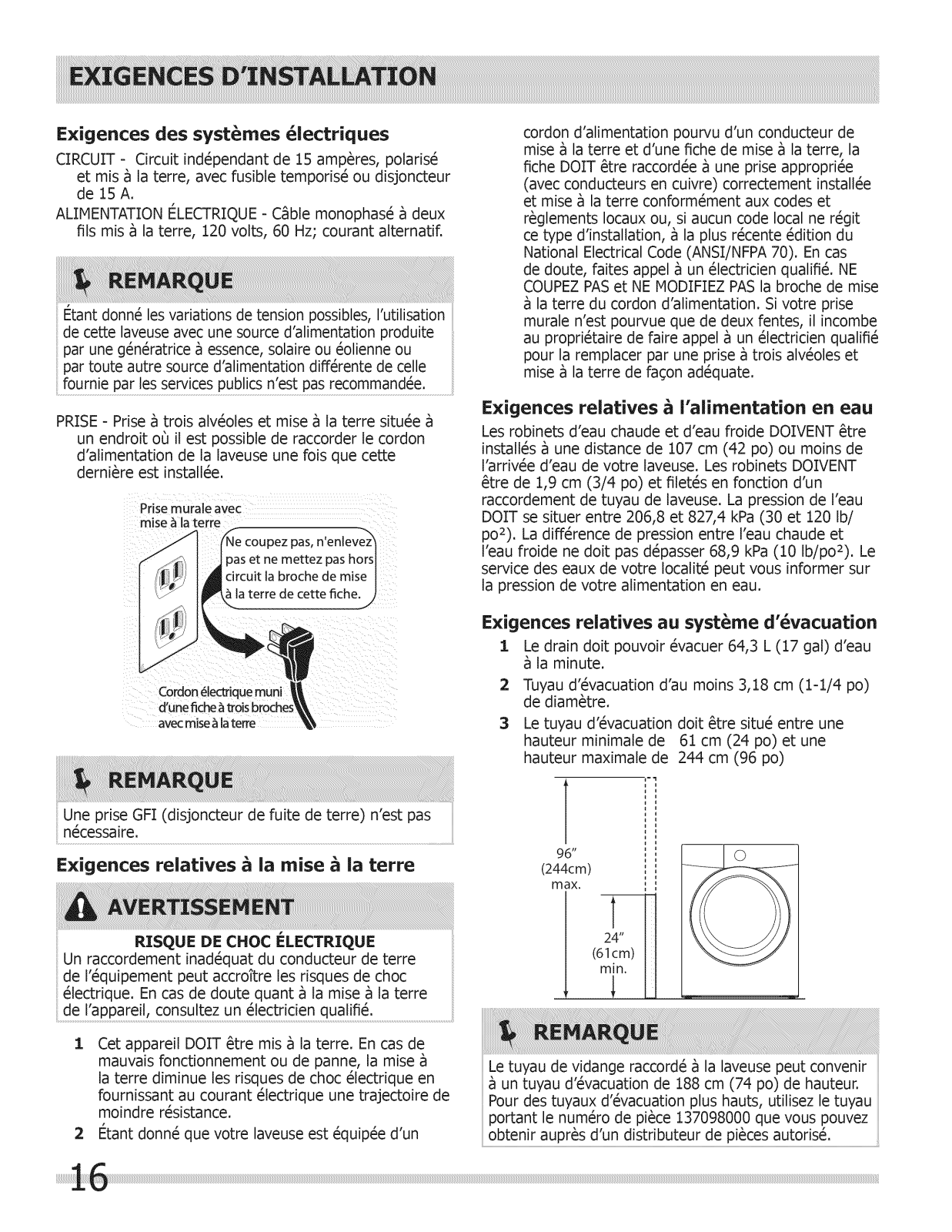

Exigences des systoles _lectriques

CIRCUIT - Circuit ind_pendant de 15 amperes, polaris_

et mis _ la terre, avec fusible temporis_ ou disjoncteur
de 15A.

ALIMENTATION I_LECTRIQUE- Cable monophas_ _ deux

ills mis _ la terre, 120 volts, 60 Hz; courant alternatif.

Etant donn_ lesvariations de tension possibles, I'utilisation

de cette laveuse avec une source d'alimentation produite

par une g_n_ratrice _ essence, solaire ou _olienne ou
par toute autre source d'alimentation diff_rente de celle

fourn!e par !es services publics n'est pas recommandee- ......................

PRISE - Prise _ trois alv_oles et mise _ la terre situ_e

un endroit o_ il est possible de raccorder le cordon

d'alimentation de la laveuse une lois que cette
derni_re est install_e.

Prise murale avec
mi

coupezpas,n'enleve_

paset ne mettezpas horsI
circuitla brochedemise I

la terre de cette fiche.)

/

Exigences relatives _ I'alimentation en eau

Les robinets d'eau chaude et d'eau froide DOIVENT _tre
install_s _ une distance de 107 cm (42 po) ou moins de

I'arriv_e d'eau de votre laveuse. Les robinets DOIVENT

_tre de 1,9 cm (3/4 po) et filet_s en fonction d'un

raccordement de tuyau de laveuse. La pression de I'eau
DOIT se situer entre 206,8 et 827,4 kPa (30 et 120 Ib/
po2). La difference de pression entre I'eau chaude et
I'eau froide ne doit pas d_passer 68,9 kPa (10 Ib/po2). Le

service des eaux de votre Iocalit_ peut vous informer sur

la pression de votre alimentation en eau.

cordon d'alimentation pourvu d'un conducteur de

mise _ la terre et d'une fiche de mise _ la terre, la

fiche DOTT _tre raccord_e _ une prise appropri_e

(avec conducteurs en cuivre) correctement install_e

et mise _ la terre conform_ment aux codes et

r_glements Iocaux ou, si aucun code local ne r_git

ce type d'installation, _ la plus r_cente _dition du

National Electrical Code (ANSI/NFPA 70). En cas

de doute, faites appel _ un _lectricien qualifi_. NE
COUPEZ PASet NE MODTFIEZPAS la broche de mise

la terre du cordon d'alimentation. Si votre prise

murale n'est pourvue que de deux fentes, il incombe

au propri_taire de faire appel _ un _lectricien qualifi_

pour la remplacer par une prise _ trois alv_oles et
mise _ la terre de fa_on adequate.

Exigences relatives au syst_me d'_vacuation

i

Cordon_lectdquemuni
d'unefiche_trois broches

ave{:raise_laterre

Une prise GFI (disjoncteur de fuite de terre) n'est pas

n_cessaire. ...................

Exigences relatives _ la raise _ la terre

RISQUE DE CHOC ELECTRIQUF

Un raccordement inad_quat du conducteur de terre
de I'_quipement peut accroTtre les risques de choc
_lectrique. En cas de doute quant _ la mise _ la terre

de !'appare onsu/te /ectr!cie ua!!fi_......................................................................

1 Cet appareil DOIT _tre mis _ la terre. En cas de

mauvais fonctionnement ou de panne, la mise
la terre diminue les risques de choc _lectrique en

fournissant au courant _lectrique une trajectoire de
moindre r_sistance.

2 Etant donn_ que votre laveuse est _quip_e d'un

1 Le drain dolt pouvoir _vacuer 64,3 L (17 gal) d'eau

la minute.

2 Tuyau d'_vacuation d'au moins 3,18 cm (1-1/4 po)

de diam_tre.

3 Le tuyau d'_vacuation doit _tre situ_ entre une

hauteur minimale de 61 cm (24 po) et une
hauteur maximale de 244 cm (96 po)

96"

(244cm)

max.

(61cm)

rain.

Le tuyau de vidange raccord_ _ la laveuse peut convenir

un tuyau d'_vacuation de 188 cm (74 po) de hauteur.

Pour des tuyaux d'_vacuation plus hauts, utilisez le tuyau
portant le num_ro de piece 137098000 que vous pouvez

obtenir aupr_s d'un distributeur de pi_ces autoris_.

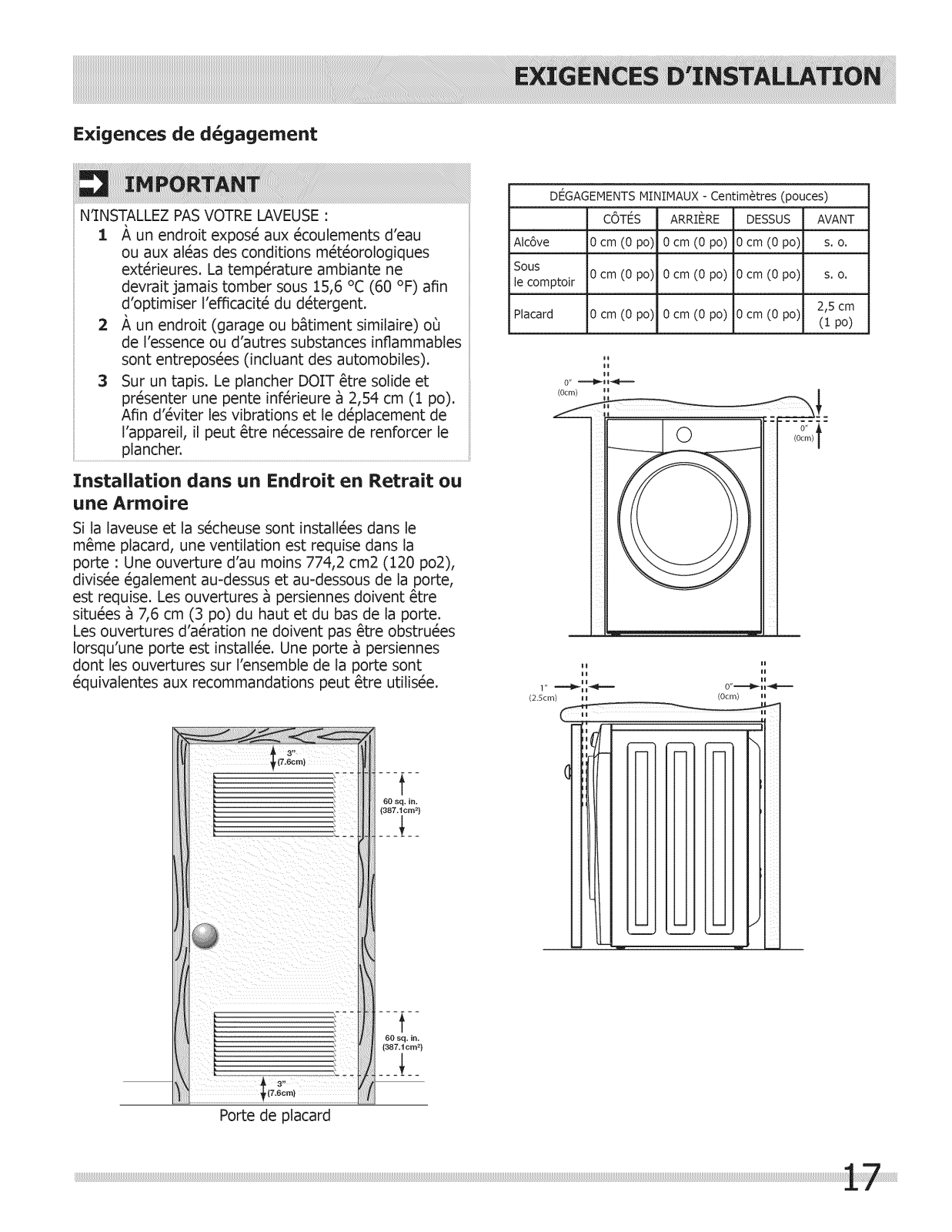

E×igences de d_gagement

N_[NSTALLEZPASVOTRE LAVEUSE •

1 A un endroit expos6 aux 6coulements d'eau

ou aux al6as des conditions m6t6orologiques
ext6rieures. La temp6rature ambiante ne
devrait jamais tomber sous 15,6 °C (60 °F) afin

d'optimiser I'efficacit6 du d6tergent.

2 A un endroit (garage ou b_timent similaire) oO

de I'essence ou d'autres substances inflammables
sont entrepos6es (induant des automobiles).

3 Sur un tapis. Le plancher DOIT 6tre sonde et

pr6senter une pente inf6rieure _ 2,54 cm (1 po).
Afin d'6viter les vibrations et le d6placement de
I'appareil, il peut 6tre n6cessaire de renforcer le
plancher.

Installation darts un Endroit en Retrait ou

une Armoire

Si la laveuse et la s_cheuse sont install_es dans le
m_me placard, une ventilation est requise dans la

porte : Une ouverture d'au moins 774,2 cm2 (120 po2),
divis_e _galement au-dessus et au-dessous de la porte,
est requise. Les ouvertures _ persiennes doivent 6tre
situ_es _ 7,6 cm (3 po) du haut et du bas de la porte.
Les ouvertures d'a_ration ne doivent pas _tre obstru_es
Iorsqu'une porte est install_e. Une porte _ persiennes
dont les ouvertures sur I'ensemble de la porte sont
_quivalentes aux recommandations peut 6tre utilis_e.

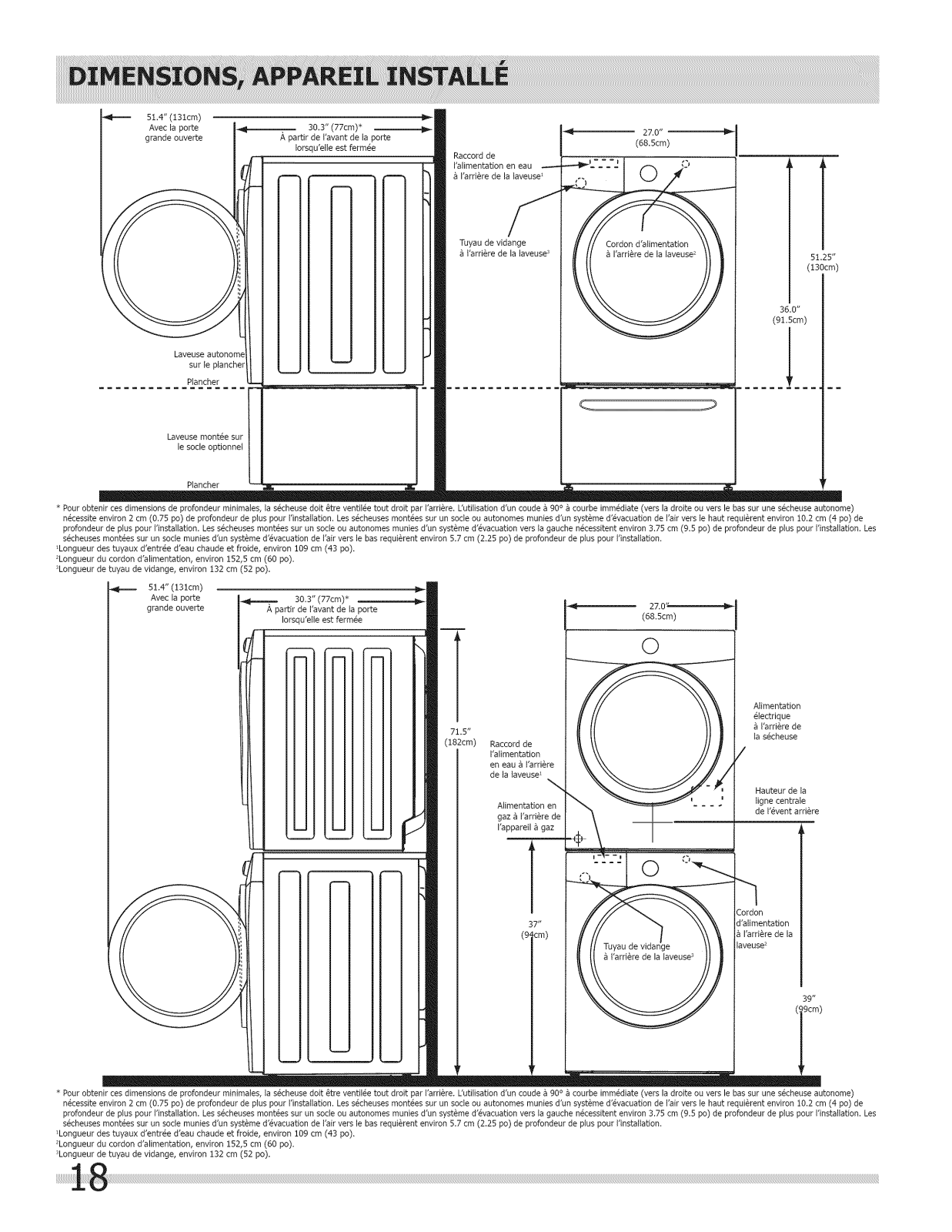

DF£GAGEMENTSMINIMAUX - Centim_tres (pouces)

COTES ARRIERE DESSUS AVANT

AIc6ve 0cm(0po) 0cm(0po) 0cm(0po) s.o.

Sous

le comptoir

Placard 0cm(0po) 0cm(0po) 0cm(0po) (lpo)

0cm(0po) 0cm(0po) 0cm(0po) s,o.

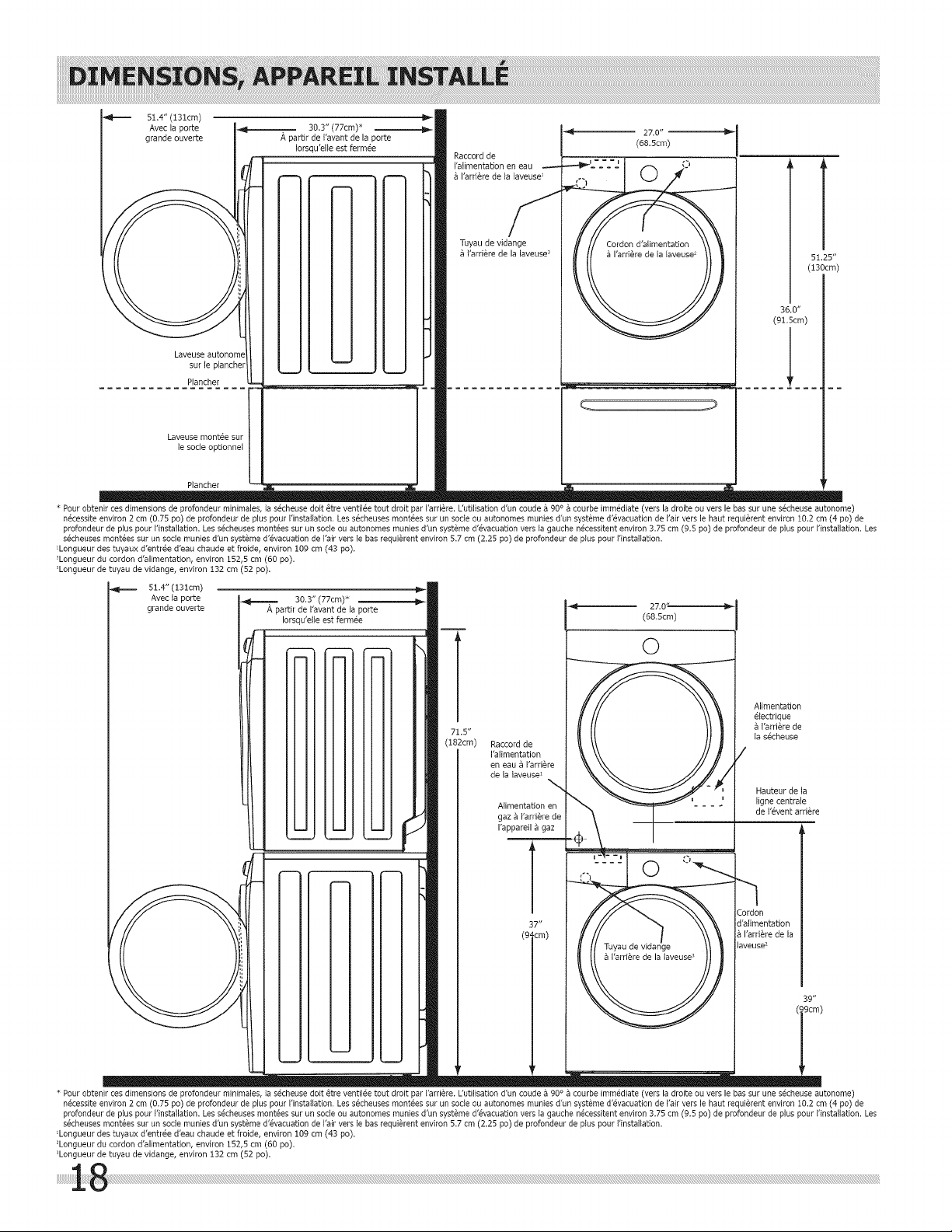

II
ii

ii

0" -,,,,,,,=,,Ib-oi _,,_-=,,_

(0cm) " _! -

(0cm)

0" l

ii
ii
II

(Ocm) ii

2,5 cm

Porte de placard

---1--
60 sq. in.

(387.1cm 2)

______

---{--

60 sq. in.

(387.1cm 2)

51,4" (13tcm)

Avec la porte

grande ouverte

30.3" (77cm) _

_,partir de I'avant de laporte

Iorsqu'elie est ferrule

Raccord de
I'alimentation en eau

I'arri6re de la laveuse_

27.0" --

(68.5cm)

Tuyau de vidange

l'arri&re de la laveuse3

Laveuse autonome

sur le planoher

Plancher

Laveuse mont@esur

le secle optionnel

Plancher

* Pour obtenir cesdimensions de profondeur minimales, la s_cheuse doit _tre ventil_e tout droit par I'arri&re. L'utilisation d'un coude & 90° & courbe immediate (vers la droite ou vers le bas sur une s_cheuse autonome)

n_oessite environ 2 cm (0.75 po) de profondeur de plus pour I'installation. Lea s_oheuses mont_es sur un sede eu autenomes munies d'un syst_me d'_vacuation de Fair vers le haut requi_rent environ 10.2 cm (4 po) de
profondeur de plus pour I'installation. Les s_cheuses mont_es sur un socle ou autonomes munies d'un syst&me d'_vacuation vers la gauche n_cessitent environ 3.75 cm (9.5 po) de profondeur de plus pour I%stallation. Les

s_cheuses mont_es sur un socle munies d'un syst&me d'_vacuation de I'air vers le bas requi_rent environ 5.7 cm (2.25 po) de profondeur de plus pour Vinstallation.
1Longueur des tuyaux d'entr_e d'eau chaude et froide, environ 109 cm (43 po).
2Longueur du cordon d'alimentation, environ 152,5 cm (60 po).

3Longueur de tuyau de vidange, environ 132 cm (52 po).

51.4" (131cm)
Avec la porte

grande ouverte

30.3" (77cm)*

A pa_ir de I'avant de la porte

Iorsqu'etle est ferrule

[

i i i

Cordon d'alimentation

I'arri_re de la laveuse2

(68.5cm)

0

36.0"

(91.5cm)

51,25"

(130cm)

Alimentation
_lectrique

71.5"

(182cm) Raccord de

I'alimentation
en eau _ Farri&re

de la laveuse _

Alimentation en
gaz _ I'arri&re de

I'appareil _ gaz

l'arri_re de

la s_cheuse

Hauteur de la
ligne centraie

de 1'6vent arri&re

O

:ordon
J_limentation

Ihrri_re de la

Tuyau de vidar

t'arri_re de la laveuse3

* Pour obtenir cesdimensions de profondeur minimales, la s_cheuse doit _tre ventil_e tout droit par I'arri&re. L'utilisation d'un coude & 90° & courbe immediate (vers la droite ou vers le bas sur une s_cheuse autonome)

n_oessite environ 2 cm (0.75 po) de profondeur de plus pour I'installation. Lea s6cheuses mont_es sur un sede eu autenomes munies d'un syst_me d'_vacuation de Fair vers le haut requi_rent environ 10.2 cm (4 po) de
profondeur de plus pour I'installation. Les s_cheuses mont_es sur un socle ou autonomes munies d'un syst&me d'_vacuation vers la gauche n_cessitent environ 3.75 cm (9.5 po) de profondeur de plus pour I%stallation. Les

s_cheuses mont_es sur un socle munies d'un syst&me d'_vacuation de I'air vers le bas requi&reot environ 5.7 cm (225 po) de profondeur de plus pour I'installation.
1Longueur des tuyaux d'entr_e d'eau chaude et froide, environ 109 cm (43 po).
2Longueur du cordon d'alimentation, environ 152,5 cm (60 po).

3Longueur de tuyau de vidange, environ 132 cm (52 po).

weuse2

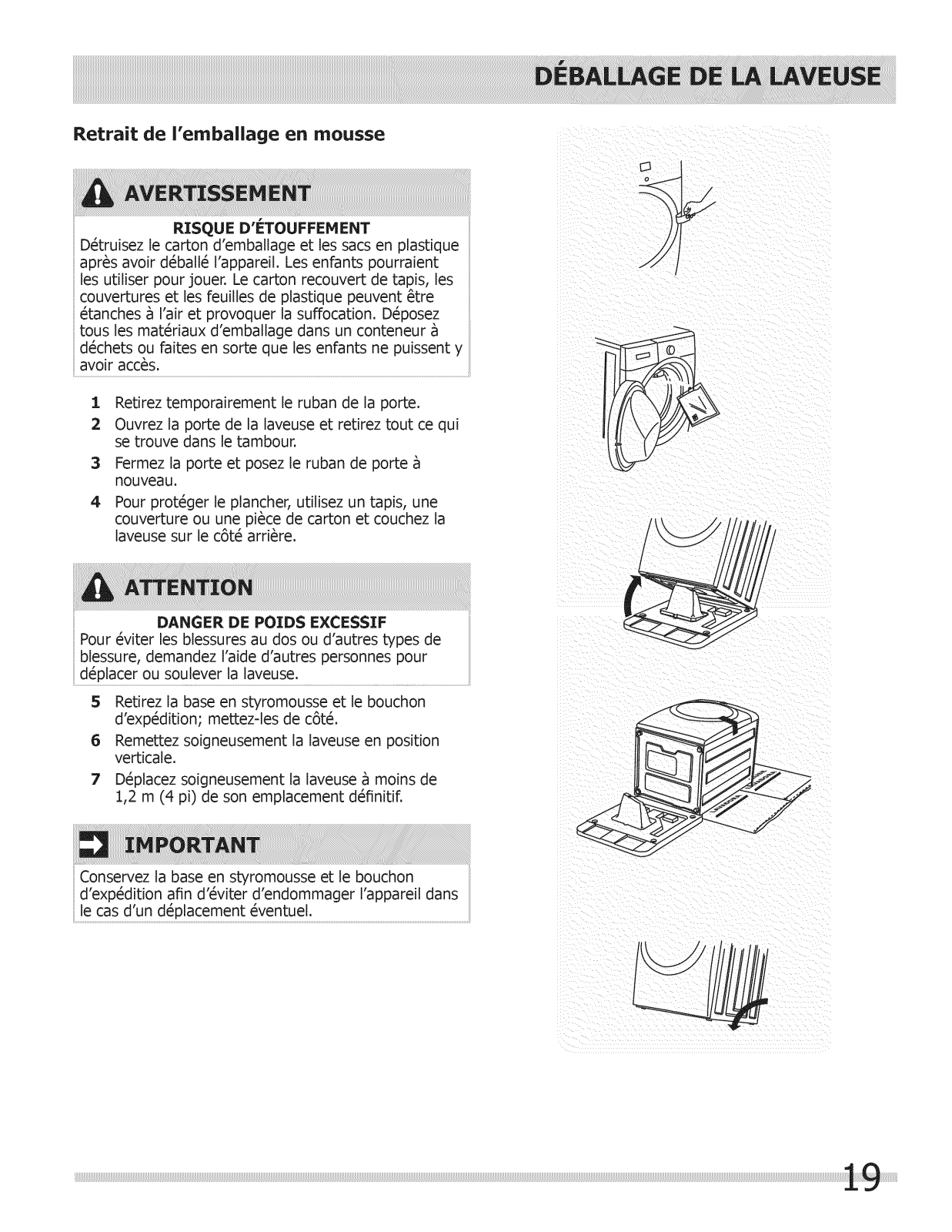

Retrait de I'emballage en mousse

RISQUE D'ETOUFFEMENT

D_truisez le carton d'emballage et les sacs en plastique

apr_s avoir d_ball_ I'appareil. Les enfants pourraient

les utiliser pour jouer. Le carton recouvert de tapis, les

couvertures et les feuilles de plastique peuvent 6tre
_tanches _ I'air et provoquer la suffocation. D_posez

tousles mat_riaux d'emballage dans un conteneur
d_chets ou faites en sorte que les enfants ne puissent y

avoir acc_s.

1 Retirez temporairement le ruban de la porte.
20uvrez la porte de la laveuse et retirez tout ce qui

se trouve dans le tambour.

3 Fermez la porte et posez le ruban de porte

nouveau.

4 Pour prot_ger le plancher, utilisez un tapis, une

couverture ou une piece de carton et couchez la
laveuse sur le c6t_ artiste.

DANGER DE POIDS EXCESSIF

Pour _viter les blessures au dos ou d'autres types de
blessure, demandez I'aide d'autres personnes pour

d_placer ou soulever la laveuse. ..............

5 Retirez la base en styromousse et le bouchon

d'exp_dition; mettez-les de c6t_.

6 Remettez soigneusement la laveuse en position

verticale.

7 D_placez soigneusement la laveuse _ moins de

1,2 m (4 pi) de son emplacement d_finitif.

Conservez la base en styromousse et le bouchon
d'exp_dition afin d'_viter d'endommager I'appareil dans

Retrait de la quincaillerie d'exp_dition

_'-_--_f.__.[l_ _ I I II se peut que le materiel de caoutchouc utilis_ pour les

] F_ I[ /:_"qJ/_ I espaceurs n_cessite quelque temps pour se rel_cher

III III/_::::]F- 2' afin de pouvoir @treretir_ des trous d expedition.

Retirez les composants suivants •

4 BOULONS ® 4 CALES D'ESPACEMENT

[] 2 SERRESEN P

Conservez les boulons et cales d'espacement
d'exp6dition pour un usage ult6rieur. Si la laveuse dolt
6tre transport6e plus tard, ces pi6ces d'exp6dition
doivent 6tre install6es pour 6viter de I'endommager.

Pose des bouchons

[

Trouvez les 4 bouchons du petit sac fourni avec

les guides de votre laveuse. Ins_rez-les dans
les trous du panneau arri_re de la laveuse.

Ax4

X

A 4 BOUCHONS

(DANS UN SAC)

Hise _ niveau de votre appareil

Les bruits excessifs et les vibrations peuvent _tre

_vit_s en rnettant correcternent la iaveuse _ niveau,

1 Pour une installation autonome o_ la laveuse est

moins de 1,2 m (4 pi) de son emplacement d_finitif,
placez un niveau sur le dessus de I'appareil.

2 Utilisez la cl_ universelle pour ajuster les pieds de mise

niveau de fat;on _ ce que la laveuse soit de niveau

d'avant en arri_re et lat_ralement, et qu'elle soit stable
aux quatre coins.

3 Appuyez sur chaque coin et chaque c6t_ pour d_terminer

les endroits qui n_cessitent un r_glage. Ajustez les pieds
de mise _ niveau appropri_s de mani_re _ ce que la laveuse
repose solidement sur ses QUATREpieds. Gardez les pieds
de mise _ niveau le plus pros possible de la laveuse afin
d'optimiser le rendement de la laveuse.

Pour une installation sur socle, reportez-vous aux instructions

d'installation compl_mentaires incluses avec le socle.

Branchement de l'entr_e d'eau

1 Faites couler de I'eau chaude et froide des robinets

pour purger les tuyaux d'eau, pour _liminer route
particule qui pourrait obstruer les grillages des robinets,
et pour d_terminer quels robinets fournissent I'eau

chaude et I'eau froide.

2 Enlevezdu sacen plastique lestuyaux d'arriv_e et les

rondelles caoutchouc et installez les rondelles _ chaque
extr_mit&

a ,

UTILISEZ

SEULEMENT

LES RONDELLES

EN CAOUTCHOUC

DOIVENT I_TRE

PRE_SENTES

LES NOUVEAUX

TUYAU D'EN=

TREE D'EAU

\

3 Raccordez le tuyau d'entr6e d'eau CHAUDEau raccord

pour I'eau CHAUDEde la laveuse et le tuyau d'entr_e HOT
d'eau FROIDEau raccord pour I'eau FROIDE de la (CHAUDE)

laveuse. Serrez fermement _ la main. Avec des pinces, /
serrez chaque raccord de 2/3 de tour. Ne faussez pas le

filetage et ne serrez pas trop.

4 Branchez le tuyau d'entr_e d'eau CHAUDE au robinet

d'eau CHAUDE, et le tuyau d'eau d'entr_e d'eau FROIDE
au robinet d'eau FROIDE. Serrez fermement _ la main.

Avec des pinces, serrez chaque raccord de 2/3 de tour.

Ne pliez pas, n'entortillez pas et ne coincez pas
les tuyaux d'alimentation en eau,

50uvrir les robinets et s'assurer qu'il n'y a pas de fuite.

COLD

(FROIDE)

e

Branchement _iectrique et branchement
du tuyau de vidange

1 Fixez I'une des extr_mit_s du crochet du tuyau de vidange

(indus dans la cuve) au tuyau de vidange. Continuez de
I'enrouler autour du crochet et pincez-le en position.

2 Placez le c6t@du tuyau de vidange en forme de crochet

dans I'ouverture du tuyau d'@vacuation. Fixez le tuyau de
vidange au moyen d'une attache (incluse dans la trousse
d'installation fournie) au tuyau d'@vacuation, au tuyau
d'entr@e, _ la cuve _ lessive, etc. de fa_:on_ ce que le

tuyau ne puisse @trearrach_ sous la force de I'eau.

Assurez-vous que I'alimentation Oectrique est couple au

disjoncteur ou au bo?tier de fusibles avant de brancher le

cordon d'alimentation dans une prise @lectrique.

3 Branchez le cordon d'alimentation g la prise _lectrique

mise _ la terre.

raise_ la terre

coopezpos,o'eo,evezh

J #as et ne mettez pas hors I

I_ circuit la broche de mise I
_re de cette fic_

Cordon_!ec_!qUemun!
d'unefiche_trois

avec mise & latelTe

40uvrez I'alimentation _lectrique au disjoncteur ou au

boitier de fusibles.

5 Faites glisser soigneusement la laveuse _ son

emplacement d_finitif. V_rifiez _ nouveau la stabilit_ de
I'appareil. Retirez et jetez le ruban de la porte.

6 Reportez-vous au Guide d'utilisation et d'entretien

fourni avec la laveuse. II contient des renseignements

tr_s utiles qui vous permettent d'_conomiser temps et

argent.

7 Pour route question relative _ I'utilisation initiale,

veuillez revolt la section intitul_e <<Liste de v_rification

avant service >>de votre Guide d'utilisation et
d'entretien avant d'effectuer une demande de service.

8 Laissez ces instructions _ proximit_ de la laveuse pour

vous y reporter ult_rieurement.

ATTACHE

Un schema _lectrique et une fiche technique sont situ_s

sous le panneau sup_rieur de la laveuse, au-dessus du

Iogement de distributeur de d_tergent.

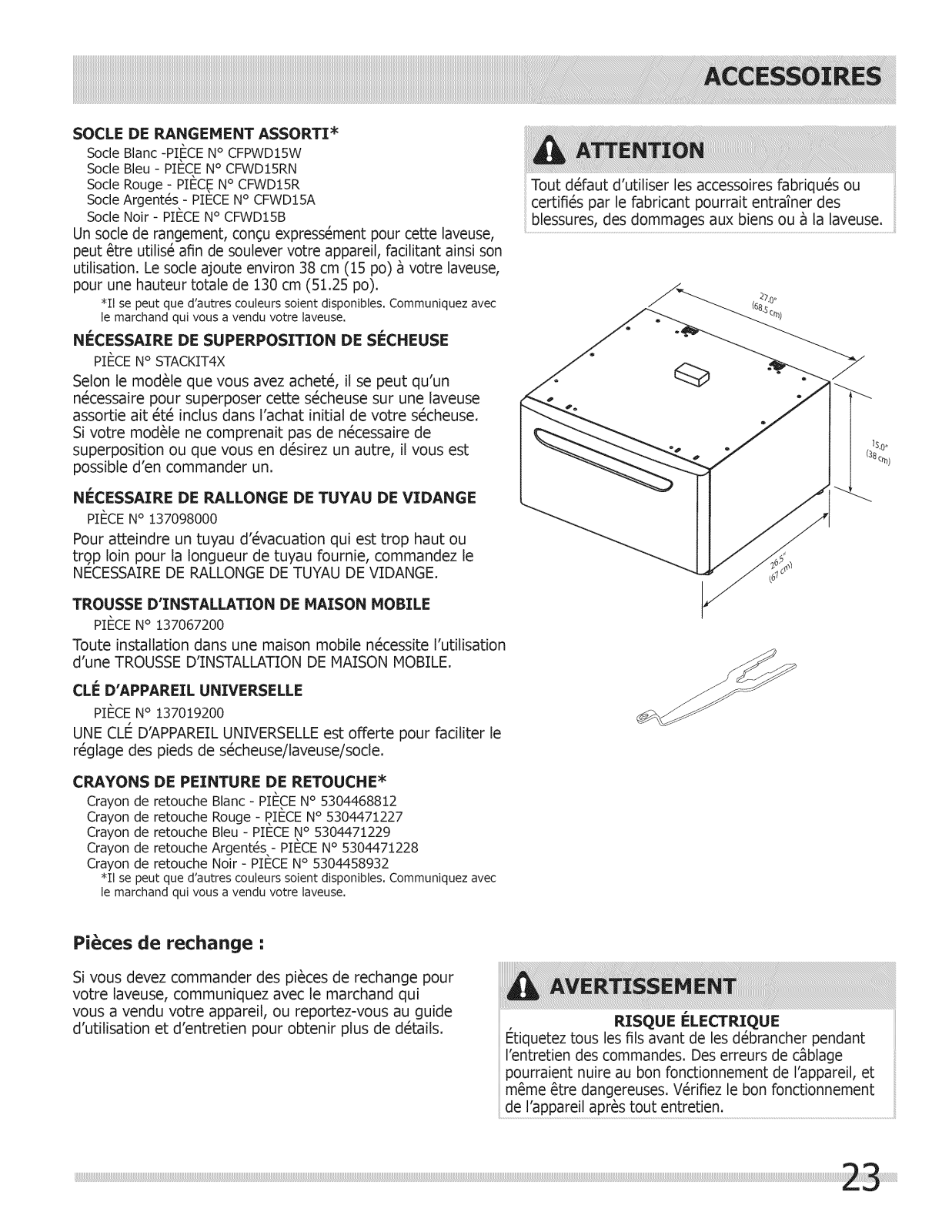

SOCLE DE RANGEMENT ASSORTI*

Socle Blanc -PIECEN° CFPWD15W
Socle Bleu - PIECE N° CFWD15RN

Socle Rouge - PI[_CEN° CFWD15R
Socle Argent_s - PIECE N° CFWD15A

Socle Noir - PII_CE N° CFWD15B

Un socle de rangement, con_u express_ment pour cette laveuse,
peut _tre utilis_ afin de soulever votre appareil, facilitant ainsi son
utilisation. Le socle ajoute environ 38 cm (15 po) _ votre laveuse,

pour une hauteur totale de 130 cm (51.25 po).

*II se peut que d'autres couleurs soient disponibles. Communiquez avec
le marchand qui vous a vendu votre laveuse.

NI=CESSATRE DE SUPERPOSITION DE SI=CHEUSE

PIECE N° STACKIT4X

Selonlemodule que vous avez achet_,ilse peut qu'un
n_cessairepour superposercettes_cheusesur une laveuse

assortie air _t_ inclus dans I'achat initial de votre s_cheuse.
Si votre module ne comprenait pas de n_cessaire de

superposition ou que vous en d_sirez un autre, il vous est
possible d'en commander un.

NI_CESSAIRE DE RALLONGE DE TUYAU DE VIDANGE

PI[_CEN° 137098000

Pour atteindre un tuyau d'_vacuation qui est trop haut ou

trop loin pour [a [ongueur de tuyau fournie, commandez [e

NECESSAIRE DE RALLONGE DE TUYAU DE VIDANGE.

Tout d_faut d'utiliser les accessoires fabriqu_s ou

certifies par le fabricant pourrait entra?ner des
blessures, des dommages aux biens ou _ la laveuse.

TROUSSE D'INSTALLATION DE MAISON MOBILE

PI[_CEN° 137067200

Toute installation dans une maison mobile n_cessite ['utilisation

d'une TROUSSE D'INSTALLATION DE MAISON MOBILE.
CLE D'APPAREIL UNIVERSELLE

PIECEN° 137019200

UNE CLF_ D'APPAREIL UNIVERSELLE est offerte pour faciliter le
r_glage des pieds de s_cheuse/laveuse/socle.

CRAYONS DE PEINTURE DE RETOUCHE*

Crayon de retouche Blanc - PI[_CEN° 5304468812
Crayon de retouche Rouge - P,I[_CEN° 5304471227
Crayon de retouche Bleu - PIECE N° 5304471229
Crayon de retouche Argent_s,- PIECE N° 5304471228
Crayon de retouche Noir - PIECE N° 5304458932

*II se peut que d'autres couleurs soient disponibles. Communiquez avec
le marchand qui vous a vendu votre laveuse.

Pi_ces de rechange :

Si vous devez commander des pi_ces de rechange pour

votre laveuse, communiquez avec le marchand qui
vous a vendu votre appareil, ou reportez-vous au guide

d'utilisation et d'entretien pour obtenir plus de d_tai[s.

E_tiqueteztous les ills avant de les d_brancher pendant
I'entretien des commandes. Des erreurs de c_blage

pourraient nuire au bon fonctionnement de I'appareil, et
m6me _tre dangereuses. V_rifiez le bon fonctionnement

RISQUE ELECTRIQUE

de I'appareil apr_s tout entretien.

iNDUCE

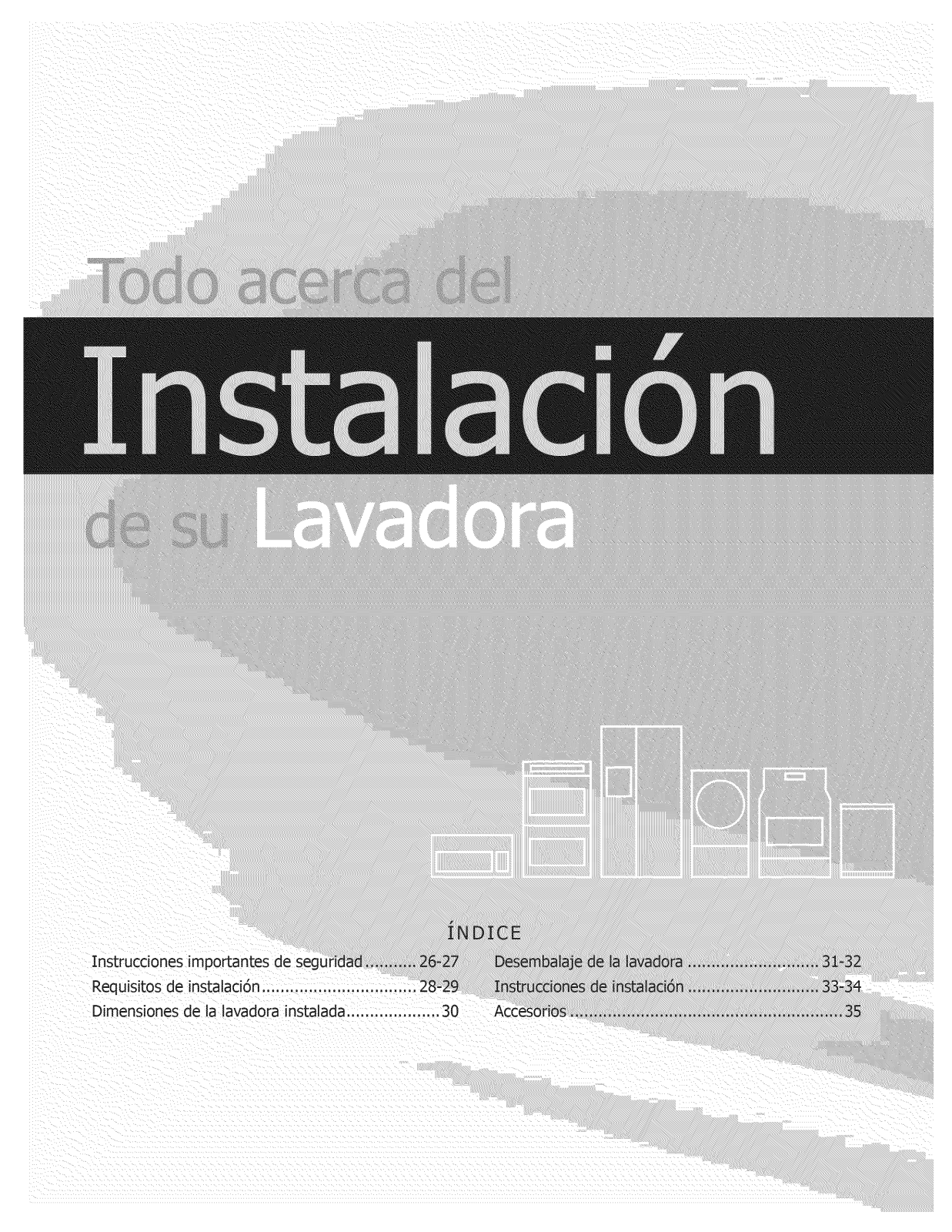

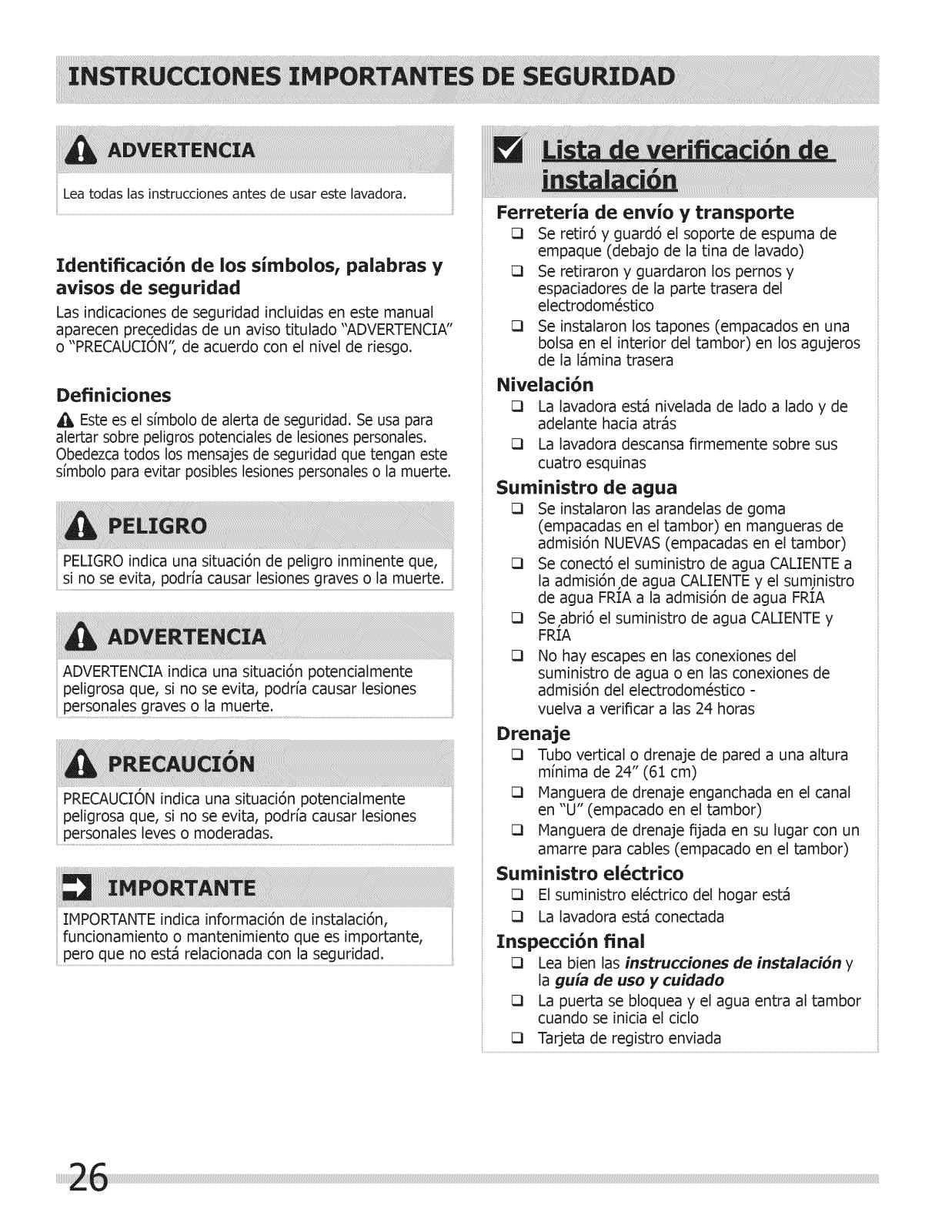

Instrucciones importantes de seguridad ........... 26-27 Dese_bal_e de la tavadora ............................ 31-32

Requisitos de instalaci6n ................................. 28:29 !nstrucdones de in_atad6n ............................ 33-34

Dimensiones de la lavadora instalada .................... 30 Accesorios .......................................................... 35

Lea todaslasinstrucciones antes de usarestelavadora.

Identificaci6n de los simboios, palabras y

avisos de seguridad

Las indicaciones de seguridad incluidas en este manual
aparecen precedidas de un aviso titulado "ADVERTENCIA"

o "PRECAUCION", de acuerdo con el nivel de riesgo.

Definiciones

Este es el simbolo de alerta de seguridad. Se usa para
alertar sobre peligros potenciales de lesiones personales.
Obedezca todos los mensajes de seguridad que tengan este
sfmbolo para evitar posibles lesiones personales o la muerte.

PELIGRO indica una situaci6n de peligro inminente que,

si no se evita, podr[a causar lesiones graves o la muerte.

ADVERTENCIA indica una situaci6n potendalmente

peligrosa que, si no se evita, podr[a causar lesiones

Ferreteria de envJo y transporte

[] Se retir6 y guard6 el soporte de espuma de

empaque (debajo de la Una de lavado)

[] Se retiraron y guardaron los pernos y

espaciadores de la parte trasera del
electrodom6stico

[] Se instalaron los tapones (empacados en una

bolsa en e! interior del tambor) en los agujeros
de la lamina trasera

Nivelaci6n

[] La lavadora est_ nivelada de lado a lado y de

adelante hacia atr_s

[] La lavadora descansa firmemente sobre sus

cuatro esquinas

Suministro de agua

[] Se instalaron las arandelas de goma

(empacadas en el tambor) en mangueras de
admisi6n NUEVAS (empacadas en el tambor)

[] Se conect6 el suministro de agua CALIENTE a

la admisi6n de agua CALIENTE y el sum inistro
de agua FR:[Aa la admisi6n de agua FRIA

[] Se abri6 el suministro de agua CALIENTE y

FR:[A

[]

No hay escapes en las conexiones del
suministro de agua o en las conexiones de

admisi6n de! electrodom_stico -
vuelva a verificar alas 24 horas

PRECAUCION indica una situaci6n potencialmente
peligrosa que, si no se evita, podr[a causar lesiones

IMPORTANTE indica informaci6n de instalaci6n,

funcionamiento o mantenimiento que es importante,

pero que no est_ relacionada con la seguridad.

Drenaje

[] Tubo vertical o drenaje de pared a una altura

minima de 24" (61 cm)

[] Manguera de drenaje enganchada en e! canal

en "U" (empacado en el tambor)

[] Manguera de drenaje fijada en su lugar con un

amarre para cables (empacado en el tambor)

Suministro el_ctrico

[] El suministro el_ctrico de! hogar est_
[] La lavadora est_ conectada

Inspecci6n final

[] Lea bJen las instrucciones de instalaci6n y

la guia de uso y cuidado

[] La puerta se bloquea y el agua entra al tambor

cuando se inicia el ciclo

[] Tarjeta de registro enviada

Lareparaci6nel_ctricadelalavadoradebe

cumplimentarlosc6digosy lasordenanzaslocalesy la

01timaedici6ndelC6digoEl_ctricoNacional(National

ElectricalCode),elANSI/NFPA70,o bienenCanada,

elCSAC22.1delC6digoEl_ctricodeCanada(Canadian

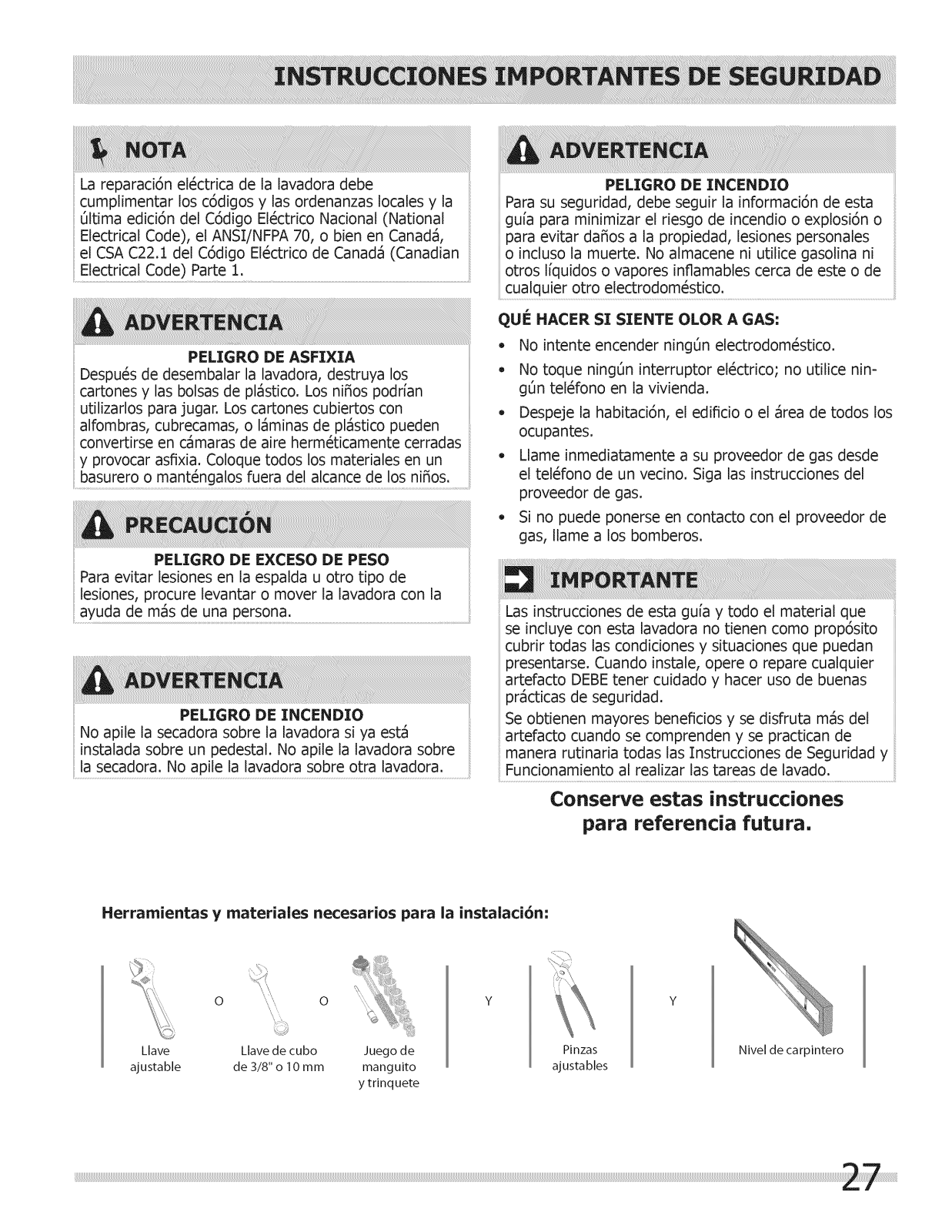

PELIGRO DE ASFIXIA

Despu_s de desembalar la lavadora, destruya los

cartones y las bolsas de plastico. Los ni_os podrfan
utilizarlos para jugar. Los cartones cubiertos con

alfombras, cubrecamas, o laminas de plastico pueden
convertirse en camaras de aire herm_ticamente cerradas
y provocar asfixia. Coloque todos los materiales en un

basere ant nga!o s:.....................

PELIGRO DE EXCESO DE PESO

Para evitar lesiones en la espalda u otto tipo de

lesiones, procure levantar o mover la lavadora con la

PELIGRO DE INCENDIO

No apile la secadora sobre la lavadora si ya esta

instalada sobre un pedestal. No apile la lavadora sobre

la secadora. No apile la lavadora sobre otra lavadora.

ii

Para su seguridad, debe seguir la informaci6n de esta
gu[a para minimizar el riesgo de incendio o explosi6n o

para evitar da_os a la propiedad, lesiones personales
o incluso la muerte. No almacene ni utilice gasolina ni

otros l[quidos o vapores inflamables cerca de este o de
cualquier otro electrodom_stico.

QUE HACER SI SIENTE OLOR A GAS"
* No intente encender ningOnelectrodom6stico.

- No toque ningOn interruptor el_ctrico; no utilice nin-
gOn tel_fono en la vivienda.

- Despeje la habitaci6n, el edificio o el area de todos los
ocupantes.

- Llame inmediatamente a su proveedor de gas desde
el te!6fono de un vecino. Siga las instrucciones del
proveedor de gas.

* Si no puede ponerse en contacto con el proveedor de

gas, Ilame a los bomberos.

Las instrucciones de esta gufa y todo el material que
se incluye con esta lavadora no tienen como prop6sito

cubrir todas las condiciones y situaciones que puedan
presentarse. Cuando instale, opere o repare cualquier

artefacto DEBE tenet cuidado y hacer uso de buenas
practicas de seguridad.

Se obtienen mayores beneficios y se disfruta mas del
artefacto cuando se comprenden y se practican de

manera rutinaria todas las Instrucciones de Seguridad y
Funcionamiento al realizar las tareas de lavado.

Conserve estas instrucciones

PELIGRO DE INCENDIO

Herrarnientas y rnateriales necesarios para la instalaci6n"

O O

¸!¸¸/¸¸¸¸4

Llave Llave de cubo Juego de

ajustable de 3/8" o 10 mm manguito

y trinquete

para referenda futura.

:CI

Pinzas

ajustables

Nivel de carpintero

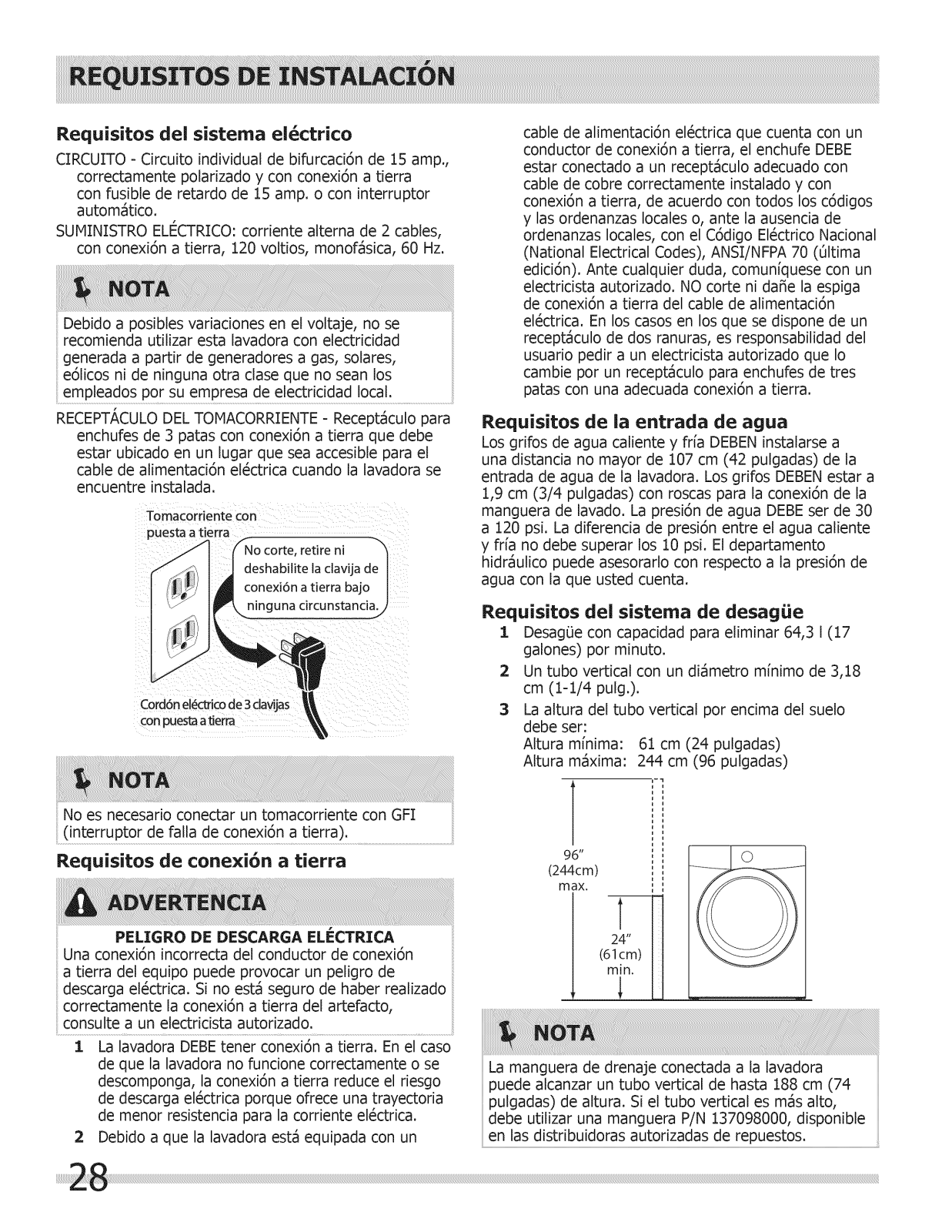

Requisitos dei sistema el_ctrico
CIRCUITO - Circuito individual de bifurcaci6n de 15 amp.,

correctamente polarizado y con conexi6n a tierra
con fusible de retardo de 15 amp. o con interruptor

autom_tico.

SUMINISTRO ELI_CTRICO:corriente alterna de 2 cables,

con conexi6n a tierra, 120 voltios, monof_sica, 60 Hz.

Debido a posibles variadones en el voltaje, no se
recomienda utilizar esta lavadora con electricidad

generada a partir de generadores a gas, solares,

e61icos ni de ninguna otra clase que no sean los

emp!eados por su empresa de e!ectr!ddad/oca !.....................................................

RECEPT_,CULODEL TOMACORRIENTE - Recept_culo para

enchufes de 3 patas con conexi6n a tierra que debe
estar ubicado en un lugar que sea accesible para el

cable de alimentaci6n el6ctrica cuando la lavadora se
encuentre instalada.

Tomacorriente con
puesta a tierra

do corte, retire n, "_

deshabilite la clavija de I
conexi6n a tierra bajo[

x..n__u na circ_

Cord6nel_ctricode 3davijas
conpuestaatierra

cable de alimentaci6n el6ctrica que cuenta con un
conductor de conexi6n a tierra, el enchufe DEBE

estar conectado a un recept_culo adecuado con
cable de cobre correctamente instalado y con
conexi6n a tierra, de acuerdo con todos los c6digos
y las ordenanzas locales o, ante la ausencia de
ordenanzas locales, con el C6digo EI6ctrico Nacional

(National Electrical Codes), ANSI/NFPA 70 (Oltima
edici6n). Ante cualquier duda, comunfquese con un
electricista autorizado. NO corte ni daffe la espiga

de conexi6n a tierra del cable de alimentaci6n
el6ctrica. En los casos en los que se dispone de un

recept_culo de dos ranuras, es responsabilidad del

usuario pedir a un electricista autorizado que Io
cambie por un recept_culo para enchufes de tres

patas con una adecuada conexi6n a tierra.

Requisitos de la entrada de agua
Los grifos de agua caliente y frfa DEBEN instalarse a

una distancia no mayor de 107 cm (42 pulgadas) de la

entrada de agua de la lavadora. Los grifos DEBEN estar a

1,9 cm (3/4 pulgadas) con roscas para la conexi6n de la

manguera de lavado. La presi6n de agua DEBE ser de 30
a 120 psi. La diferencia de presi6n entre el agua caliente
y frfa no debe superar los 10 psi. El departamento

hidr_ulico puede asesorarlo con respecto a la presi6n de
agua con la que usted cuenta.

Requisitos del sistema de desagiJe

1 Desag0e con capacidad para eliminar 64,3 I (17

galones) pot minuto.

2 Un tubo vertical con un di_metro mfnimo de 3,18

cm (1-1/4 pulg.).

3 La altura del tubo vertical por encima del suelo

debe ser:
Altura mfnima: 61 cm (24 pulgadas)

Altura maxima: 244 cm (96 pulgadas)

No es necesario conectar un tomacorriente con GFI
(interruptor de falla de conexi6n a tierra).

Requisitos de conexi6n a tierra

PELIGRO DE DESCARGA ELECTRICA

Una conexi6n incorrecta del conductor de conexi6n

a tierra del equipo puede provocar un peligro de
descarga e!6ctrica. Si no est_ seguro de haber realizado
correctamente la conexi6n a tierra del artefacto,

consulte a un electridsta autorizado. .................

1 La lavadora DEBEtenet conexi6n a tierra. En el caso

de que la lavadora no funcione correctamente o se
descomponga, la conexi6n a tierra reduce el riesgo
de descarga el6ctrica porque ofrece una trayectoria
de menor resistencia para la corriente el6ctrica.

2 Debido a que la lavadora est_ equipada con un

96"

(244cm)

max.

24"

(61 cm)

rain.

'H

La manguera de drenaje conectada a la lavadora
puede alcanzar un tubo vertical de hasta 188 cm (74
pulgadas) de altura. Si el tubo vertical es m_s alto,

debe utilizar una manguera P/N 137098000, disponible
en las distribuidoras autorizadas de repuestos.

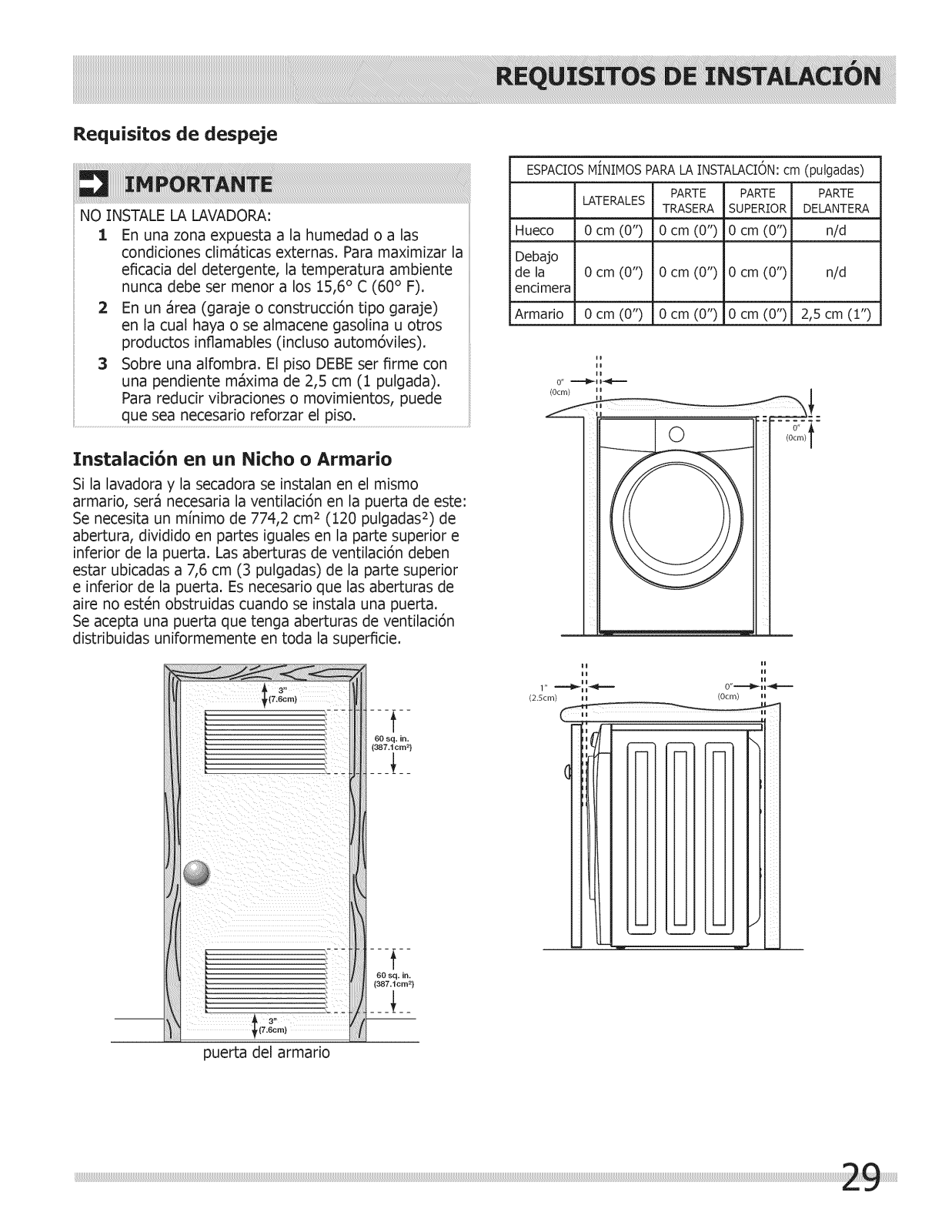

Requisitos de despeje

{;

NO INSTALE LA LAVADORA:

1 En una zona expuesta a la humedad o a las

condiciones clim_ticas externas. Para maximizar la
eficacia del detergente, la temperatura ambiente
nunca debe ser menor a los 15,6° C (60 ° F).

2 En un _rea (garaje o construcd6n tipo garaje)

en la cual haya o se almacene gasoNna u otros
productos inflamables (incluso autom6viles).

3 Sobre una alfombra. El piso DEBE ser firme con

una pendiente m_xima de 2,5 cm (1 pulgada).
Para redudr vibradones o movimientos, puede
que sea necesario reforzar el piso.

Instalaci6n en un Nicho o Armario

Si la lavadora y la secadora se instalan en el mismo
armario, ser_ necesaria la ventilaci6n en la puerta de este:
Se necesita un mfnimo de 774,2 cm 2 (120 pulgadas2) de
abertura, dividido en partes iguales en la parte superior e
inferior de la puerta. Las aberturas de ventilaci6n deben
estar ubicadas a 7,6 cm (3 pulgadas) de la parte superior
e inferior de la puerta. Es necesario que las aberturas de
aire no est_n obstruidas cuando se instala una puerta.
Se acepta una puerta que tenga aberturas de ventilaci6n
distribuidas uniformemente en toda la superficie.

ESPACIOSMINIMOSPARALAINSTALACION:cm(pulgadas)

LATERALES

PARTE PARTE PARTE

TRASERA SUPERIOR DELANTERA

Hueco 0 cm (0") 0cm (0") 0 cm (0") n/d
Debajo

dela 0cm(0") 0cm(0") 0cm(0") n/d
encimera

Armario 0 cm (0") 0 cm (0") 0 cm (0") 2,5 cm (1")

iI
io
ii

(Ocm) ao l

(Ocm)

O" l

l 3"

r (7;6cm}

3"

(7.6cm)

puerta del armario

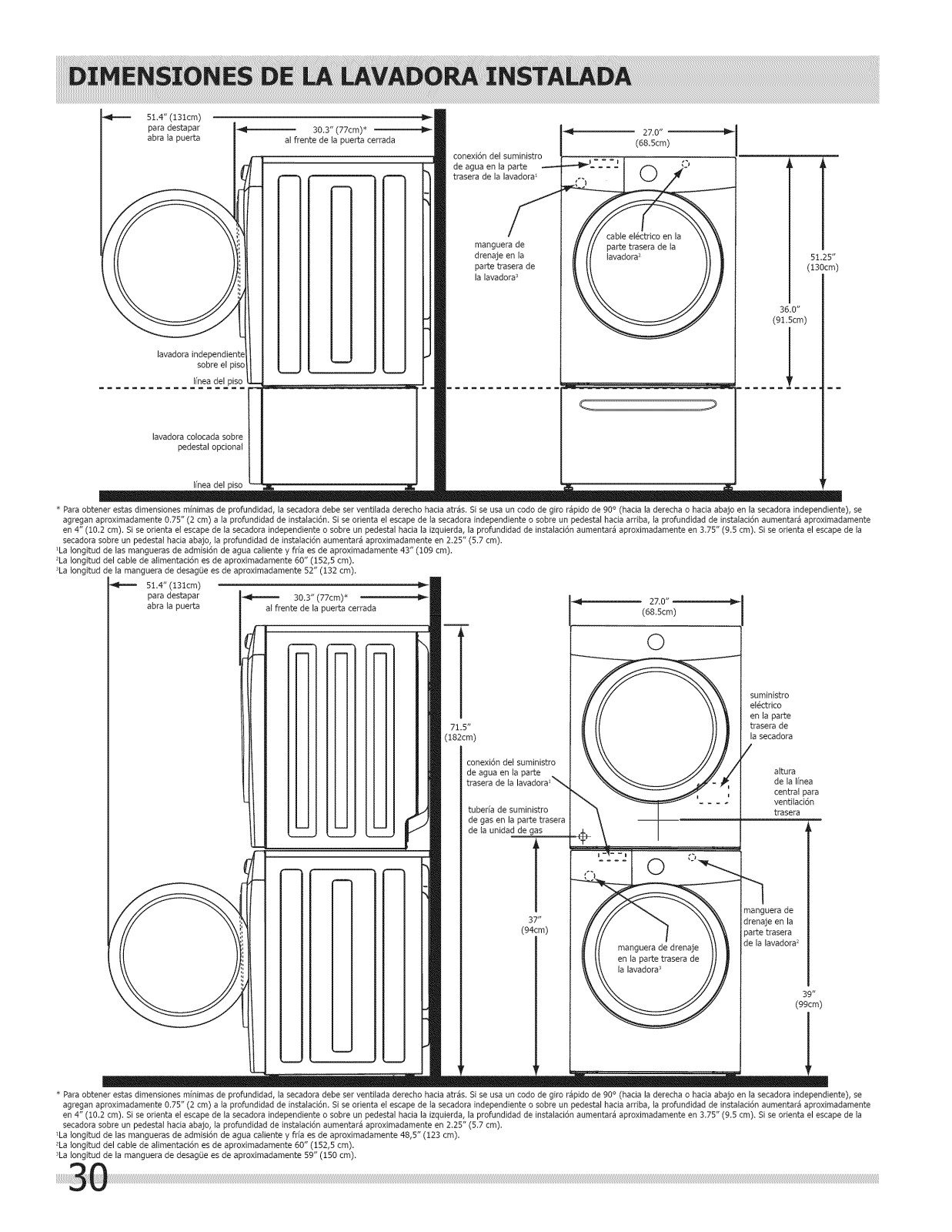

51,4"(13tcm)

paradestapar

abralapuerta

30.3" (77cm)*

al frente de ta puerta cerrada

conexi6n del suministro
de agua en la parte

trasera de la lavadora _

27.0" --

(68.5cm)

manguera de
drenaje en la
parle trasera de

la lavadora 3

lavadora independiente

sobre el piso

I_'nea del piso

lavadora colocada sobre

pedestal opcional

I_'neadel piso

* Paraobtener estas dimensiones m{nimas de profundidad, lasecadora debe set ventilada derecho hacia atr_s. Si se usa un code de giro r_pido de 90° (hacia la derecha o hada abajo en la secadora independiente), se

agregan aproximadamente 0.75" (2 cm) a la profundidad de instalaci6n. Si se orienta etescape de la secadora independiente o sobre un pedestal hada ardba, la profundidad de instalaci6n aumentar_ aproximadamente
en 4" (10.2 cm). Si se edenta el escape de lasecadora independiente o sobre un pedestal hacia la izquierda, la profundidad de instalaci6n aumentar_ aproximadamente en 3.75" (9.5 cm). Sise odenta el escape de la

secadora sebre un pedestal hada abajo, laprofundidad de instaiaci6n aumentar_ aproximadamente en 2.25" (5.7 cm).

1LaIongitud de las mangueras de admisi6n de agua caliente y fr{a es de aproximadamente 43" (109 cm).
2LaIongitud del cable de alimentaci6n es de aproximadamente 60" (152,5 cm).

3Lalongitud de la manguera de desagOe es de aproximadamente 52" (132 cm).

51,4" (t31cm)

para destapar

abra la puerta

30.3" (77cm)*

al frente de la puerta cerrada

cable el_ctrico en la
parte trasera de la

lavadora2 51,25"

27.0

(68.5cm)

(130cm)

36.0"

(9t.5cm)

0

suministro
el6ctrico
en la parte

71.5"

(t82cm)

conexi6n del suministro
de agua en la parte

trasera de la

tuber[a de suministro
de gas en la parle trasera
de la unidad de gas

trasera de
la secadora

attura
de laI[nea
central para

ventilaci6n
trasera

0

37"

(94cm)

manguera de drenaje
en la parle trasera de

la lavadora 3

* Paraobtener estas dimensiones m{nimas de profundidad, lasecadora debe set ventilada derecho hacia atr_s. Si se usa un codo de giro r_pido de 90° (hacia la derecha o hada abajo en la secadora independiente), se

agregan aproximadamente 0.75" (2 cm) a la profundidad de instalaci6n. Si se odenta elescape de la secadora independiente o sobre un pedestal hada ardba, laprofundidad de instalaci6n aumentar_ aproximadamente
en 4" (10.2 cm). Si se edenta el escape de lasecadora independiente o sobre un pedestal hacia la izquierda, la profundidad de instalaci6n aumentar_ aproximadamente en 3.75" (9.5 cm). Sise odenta el escape de la

secadora sebre un pedestal hada abajo, laprofundidad de instalaci6n aumentar_ aproximadamente en 2.25" (5.7 cm).

1La{ongitud de las mangueras de admisi6n de agua caliente y fl{a es de aproximadamente 48,5" (123 cm).
2La{ongitud del cable de alimentaci6n es de aproximadamente 60" (152,5 cm).

3Lalongitud de la manguera de desagt_e es de aproximadamente 59" (150 cm).

manguera de
drenaje en la
parte trasera

de la lavadora 2

(99cm)

39"

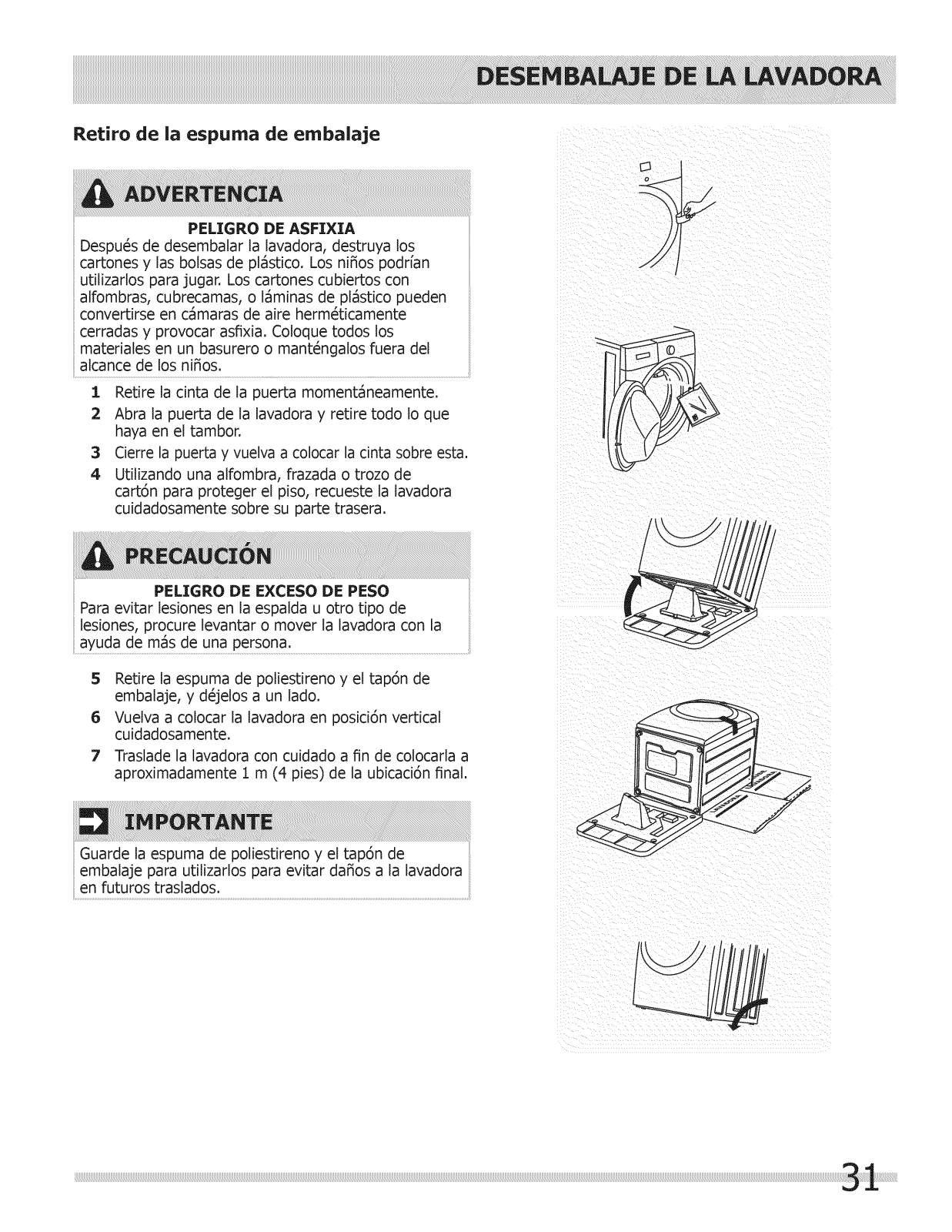

Retiro de la espuma de embalaje

PELIGRO DE ASFIXIA

Despu_s de desembalar la lavadora, destruya los

cartones y las bolsas de pl_stico. Los ni_os podrfan
utilizarlos para jugar. Los cartones cubiertos con

alfombras, cubrecamas, o laminas de pl_stico pueden
convertirse en c_maras de aire herm_ticamente

cerradas y provocar asfixia. Coloque todos los

materiales en un basurero o mant_ngalos fuera del

alcance de los ni_os.

1 Retire la cinta de la puerta moment_neamente.
2 Abra la puerta de la lavadora y retire todo Io que

haya en el tambor.

3 Cierre la puerta y vuelva a colocar la cinta sobre esta.
4 Utilizando una alfombra, frazada o trozo de

cart6n para proteger e! piso, recueste la lavadora
cuidadosamente sobre su parte trasera.

PELIGRO DE EXCESO DE PESO

Para evitar lesiones en la espalda u otro tipo de
lesiones, procure levantar o mover la lavadora con la

ayuda de m_s de una persona.

5 Retire la espuma de poliestireno y el tap6n de

embalaje, y d_jelos a un lado.

6 Vuelva a colocar la lavadora en posici6n vertical

cuidadosamente.

7 Traslade la lavadora con cuidado a fin de colocarlaa

aproximadamente 1 m (4 pies) de la ubicaci6n final.

Guarde la espuma de poliestireno y el tap6n de
embalaje para utilizarlos para evitar da_os a la lavadora

en futuros traslados: .................................................................................................................................................................................................................................

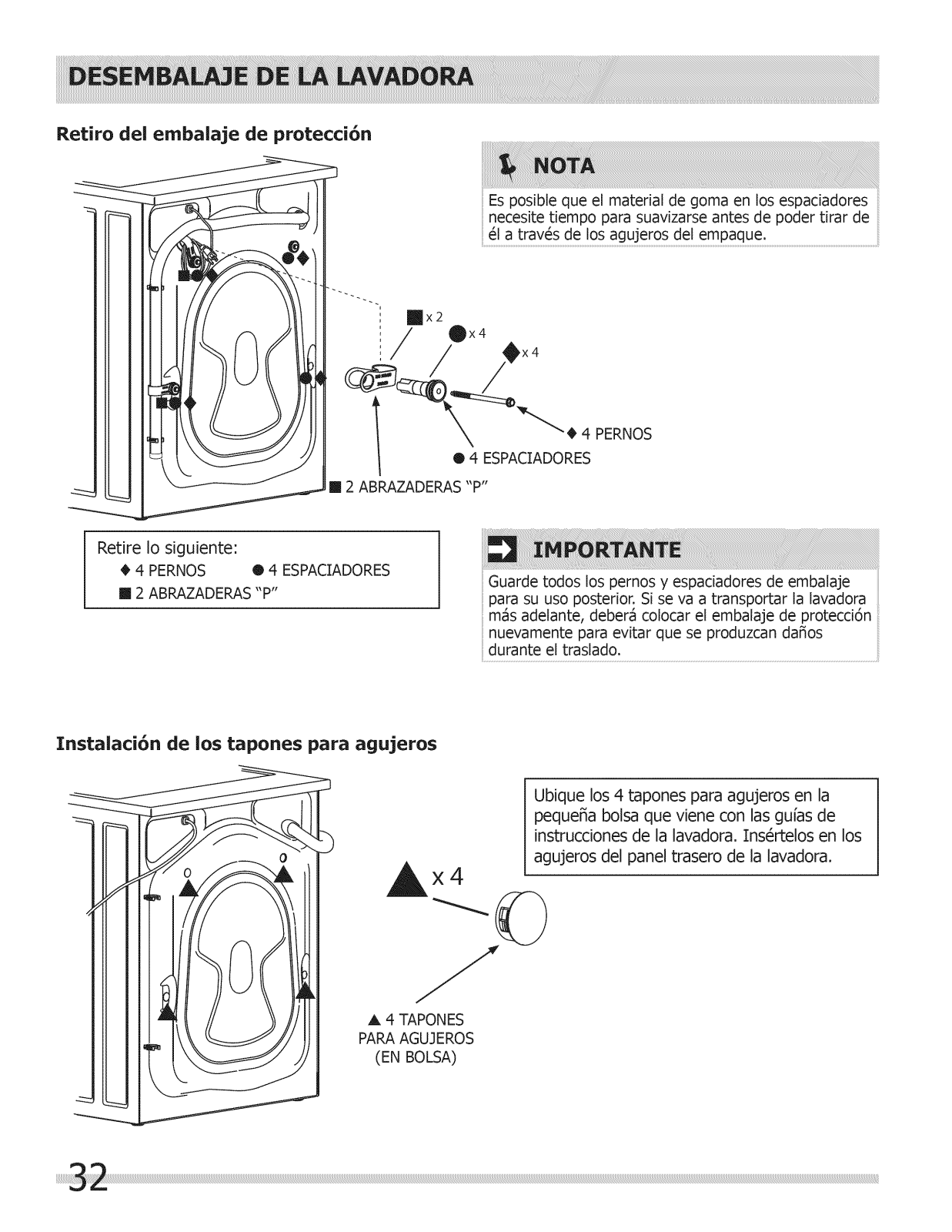

Retiro del embalaje de protecci6n

" _0 e! a traves de I°S aguJer°s de! empa que:......................................................................................................

,2 A_ZADERA:': 'PSPACIADORES

Retire Io siguiente:

4 PERNOS O 4 ESPACIADORES

II 2 ABRAZADERAS "P"

Es posible que el material de goma en los espadadores
necesite tiempo para suavizarse antes de poder tirar de

/llx2 ®x 4

I __-_-:_'_" O 4 PERNOS

Guarde todos los pernos y espaciadores de embalaje
para su uso posterior. Si se va a transportar la lavadora
m_s adelante, deber_ colocar el embalaje de protecd6n
nuevamente para evitar que se produzcan da_os

durante el traslado.

Instalaci6n de los tapones para agujeros

L

A×4

A 4 TAPONES

PAPA AGUJEROS

(EN BOLSA)

Ubique los 4 tapones para agujeros en la
peque_a bolsa que viene con las gu[as de

instrucciones de la lavadora. Ins_rtelos en los

agujeros del panel trasero de la lavadora.

S

Nivelaci6n de la lavadora

Las vibraciones y el ruido excesivo se pueden evitar
nivelando ia iavadora correctamente.

1 Para una instalaci6n independiente de la unidad, con la

lavadora a aproximadamente 1 m (4 pies) de la ubicaci6n
final, coloque un nivel en la parte superior de esta.

2 Utilice la pinzas ajustables para ajustar las paras

niveladoras de modo que la lavadora est_ nivelada en
relaci6n con todos sus lados, atr_s/adelante y derecha/

izquierda, y estabilizada en las cuatro esquinas.

3 Presione hacia abajo las distintas esquinas y lados para

asegurarse de que no haya vibraci6n alguna. Ajuste
las patas correspondientes de modo que la lavadora
descanse firmemente en el piso sobre las CUATRO
patas, lantenga la extensi6n de las patas niveladoras
al m[nimo para un mejor rendimiento de la lavadora.

Para instalar un pedestal, consulte las instrucciones de
instalaci6n adicionales que vienen con dicho producto.

Conexi6n dei suministro de agua de entrada

1 Haga cotter un poco de agua de los grifos de agua

caliente y fria para enjuagar los ca_os de agua y eliminar
las part[culas que puedan obstruir los filtros de la Ilave
de paso y para determinar cu_l canilla corresponde al
suministro de agua caliente y cu_l al de agua fria.

2 Aseg0rese que las mangueras de entrada de agua

tengan los empaques de hule colocados en cada uno

de los extremos.

b

ARANDELAS DE GOMA

DEBEN ESTARPRESENTES

UTILICE SOLA=

MENTE LAS MAN=

GUERAS NUEVAS

\

3 Conecte la manguera de suministro de agua CALIENTEa

la conexi6n de admisi6n de agua CALTENTEde la lavadora

y la manguera de suministro de agua FRIA a la admisi6n

de agua FRTAde la lavadora. Aj0stelas con la mano hasta
que queden firmes. Luego a]uste ambas conexiones de
suministro de agua 2/3 m_s de vuelta con la pinza. No

enrosque ni ajuste dernasiado estas cone×Jones,

4 Conecte la manguera de entrada de agua CALIENTE

al suministro de agua CALIENTE y la manguera,de
entrada de agua FRIA al suministro de agua FRIA.

Aj0stelas con la mano hasta que queden firmes. Luego

ajuste ambas conexiones de suministro de agua 2/3
m_s de vuelta con la pinza. No dobler tuerza o

presione las rnangueras de adrnisi6n de agua.

5 Abra el grifo y verifique que no haya fugas.

HOT

(CALIENTE)

C

COLD

(FRiA)

g

Cone×i6n de[ desagEe y del surninistro ei_ctrico

1 Enganche un extremo del gancho de la manguera

de drenaje (empacada en el tambor de la lavadora)
en la manguera de drenaje. Contin0e deslizando la
manguera alrededor del soporte y enc_jela en su lugar.

2 Coloque el extremo con gancho de la manguera de

drenaje en la abertura de desag(Je. Fije la manguera
de drenaje con el amarre para cables (que viene en la

caja) al tubo vertical, la manguera de entrada, latina del
lavadero, etc. para que no se salga por la fuerza del agua.

Revise la caja del interruptor autom_tico/fusibles para
asegurarse de que la electricidad est_ desconectada antes
de conectar el cable de alimentaci6n al tomacorriente.

Conecte el cable de alimentaci6n a un tomacorriente
con conexi6n a tierra.

Tomacorriente con

pueSta a tie_

4 Conecte la electricidad desde la caja del interruptor

autom_tico/fusibles.

5 Deslice la lavadora a su posici6n final cuidadosamente.

Vuelva a verificar que la lavadora est_ nivelada y

estabilizada. Retire y deseche la cinta de la puerta.

6 Consulte la Gufa de uso y cuidado que se proporciona

con la lavadora. Dicha gufa contiene informaci6n 6til y

valiosa que le ahorrar_ tiempo y dinero.

7 Si tiene alguna pregunta durante el funcionamiento

inicial, repase la "Lista de control para evitar el servicio

t_cnico" de su Gufa de uso y cuidado antes de Ilamar al

servicio t6cnico.

8

Coloque estas instrucciones cerca de la lavadora para
referencia futura.

AMARRE

Debajo de! panel superior de la lavadora, sobre e!
compartimiento para distribuci6n del detergente,

encontrar_ una hoja de informaci6n t_cnica y un
diagrama de cableado.

PEDESTAL DE ALMACENAMIENTO CONCORDANTE*

Pedestalde color blanco - P/N CFPWD15W
Pedestalde color azul - P/N CFPWD15N
Pedestalde color rojo - P/N CFPWD15R
Pedestalde color plateada - P/N CFPWD15A

Pedestalde color negra - P/N CFPWD15B
Un accesorio de pedestal de almacenamiento, especialmente
dise_ado para esta lavadora, se puede utilizar para elevar
la secadora y facilitar su uso. Dicho pedestal agregar_
aproximadamente 38,1 cm (15 pulgadas) a la altura de su
unidad para una altura total de 134,62 cm (53 pulgadas).

*Es posible que hayan otros colores disponibles. P6ngase en contacto

con el distribuidor donde adquiri6 la lavadora.

KIT DE SECADORA PARA CENTRO DE LAVADO

PiezaNo..STACKIT4X

Dependiendo del modelo que haya comprado, es posible que
esta secadora correspondiente incluya un kit para instalarla
sobre la lavadora. Si el modelo que adquiri6 no incluye un

kit de instalad6n sobre la lavadora o desea un kit diferente,
puede pedir uno.

KIT DE EXTENSION DE LA HANGUERA DE DRENA3E

PiezaNo. 137098000
Para alcanzar alturas o distancias del tubo vertical que

superen la Iongitud de la m,anguera de drenaje provista,
solicite el KIT DE EXTENSION DE LA MANGUERA DE

DRENA3E.

El no utilizar accesorios fabricados (o aprobados) pot
el fabricante puede ocasionar lesiones personales,

da_os a la propiedad o da_os a la lavadora.

KIT DE INSTALACION EN UNA CASA RODANTE

PiezaNo.. 137067200

La instalaci6n en una casa rodante requiere utilizar el KIT DE
INSTALACION EN UNA CASA RODANTE.

LLAVE UNIVERSAL PARA ELECTRODOMESTICOS

PiezaNo.. 137019200

Tambi_n puede, pedir una LLAVE UNIVERSAL PAPA

ELECTRODOMESTICOS para ayudarlo a ajustar las patas de
las secadoras, lavadoras o pedestales.

MARCADORES DE PINTURA DE RETOQUE*

Marcadorde retoque de pintura blanca- Pieza N° 5304468812

Marcadorde retoque de pintura rojo - PiezaNo 5304471227

Marcadorde retoque de pintura azul - PiezaNo5304471229

Marcadorde retoque de pintura plateada- PiezaN° 5304471228

Marcadorde retoque de pintura negra - PiezaN° 5304458932

*Es posible que hayan otros colores disponibles. P6ngase en contacto
con el distribuidor donde adquiri6 la lavadora.

Piezas de repuesto'

Si su lavadora necesita piezas de repuesto,
comunfquese con el sitio donde la adquiri6, o

consulte la Gufa de uso y cuidado para obtener
m_s informaci6n.

Cuando se reparen los controles, rotule todos los cables antes
de desconectarlos. Los errores de cableado pueden producir

un funcionamiento incorrecto y peligroso. Verifique que el

funcionamiento es correcto despu_s de realizar las reparaciones.

PELIGRO DE DESCARGA ELECTRICA
