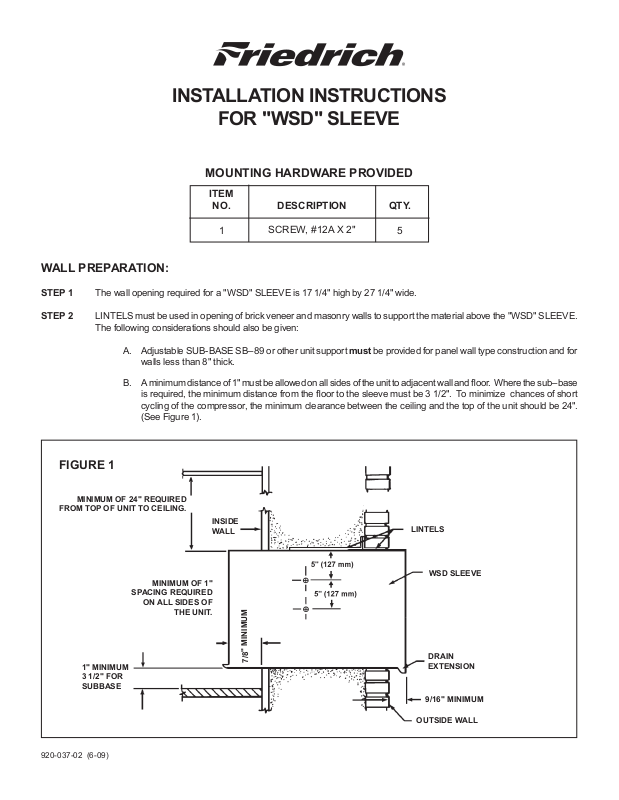

Page 1
INSTALLATION INSTRUCTIONS
FOR "WSD" SLEEVE
MOUNTING HARDWARE PROVIDED
ITEM
NO.
DESCRIPTION
QTY.
1
SCREW, #12A X 2"
5
WALL PREPARATION:
STEP 1 The wall opening required for a "WSD" SLEEVE is 17 1/4" high by 27 1/4" wide.
STEP 2 LINTELS must be used in opening of brick veneer and masonry walls to support the material above the "WSD" SLEEVE.
The following considerations should also be given:
A. Adjustable SUB-BASE SB–89 or other unit support must be provided for panel wall type construction and for
walls less than 8" thick
B. A minimum distance of 1" must be allowed on all sides of the unit to adjacent wall and floor. Where the sub–base
is required, the minimum distance from the floor to the sleeve must be 3 1/2". To minimize chances of short
cycling of the compressor, the minimum clearance between the ceiling and the top of the unit should be 24".
(See Figure 1).
.

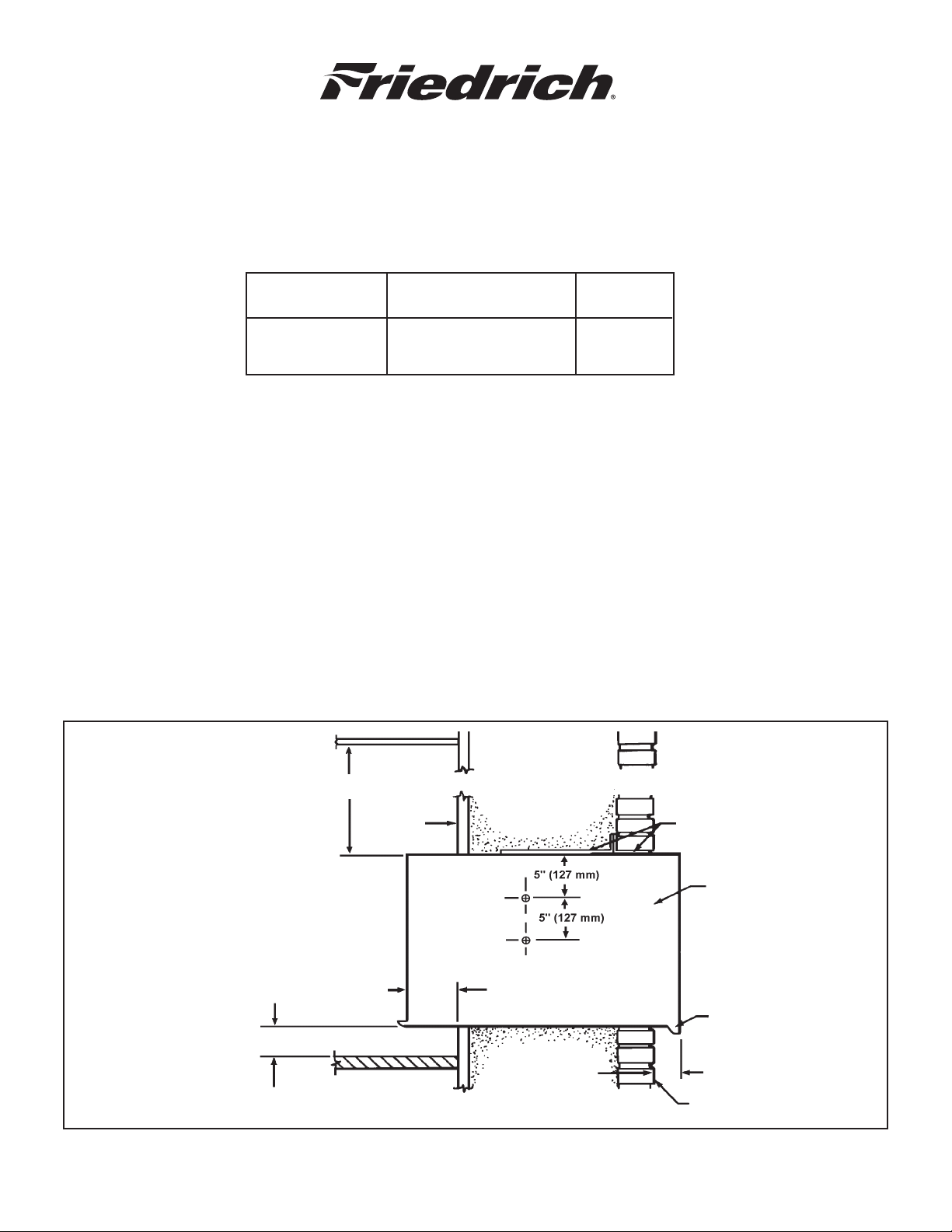

FIGURE 1
MINIMUM OF 24" REQUIRED
FROM TOP OF UNIT TO CEILING.
INSIDE
WALL
LINTELS
1" MINIMUM
3 1/2" FOR
SUBBASE
920-037-02 (6-09)
MINIMUM OF 1"
SPACING REQUIRED
ON ALL SIDES OF
THE UNIT.
WSD SLEEVE
MUMINIM "8/7
DRAIN
EXTENSION
9/16" MINIMUM
OUTSIDE WALL
Page 2
920-037-02 (6-09)
INSTALLATION REQUIREMENTS:
STEP 1 The "WSD" SLEEVE should be positioned so that the DRAIN EXTENSION extends a minimum of 9/16" beyond the
OUTSIDE WALL (See Figure 1).
STEP 2 The "WSD" SLEEVE must extend a minimum of 7/8" beyond the INSIDE WALL.
STEP 3 The "WSD" SLEEVE must be installed level side to side.
STEP 4 The "WSD" SLEEVE must also be installed with a downward tilt toward the outside of the building. If a le
that it res
ts on the FRONT and BACK UNIT REST as shown in Figure 2, a properly installed unit provides a 1/2 bubble
vel is placed so
slope to the outside of the building.
CAUTION: SLEEVE projections and leveling precautions must be observed to prevent the entry of water into the room.

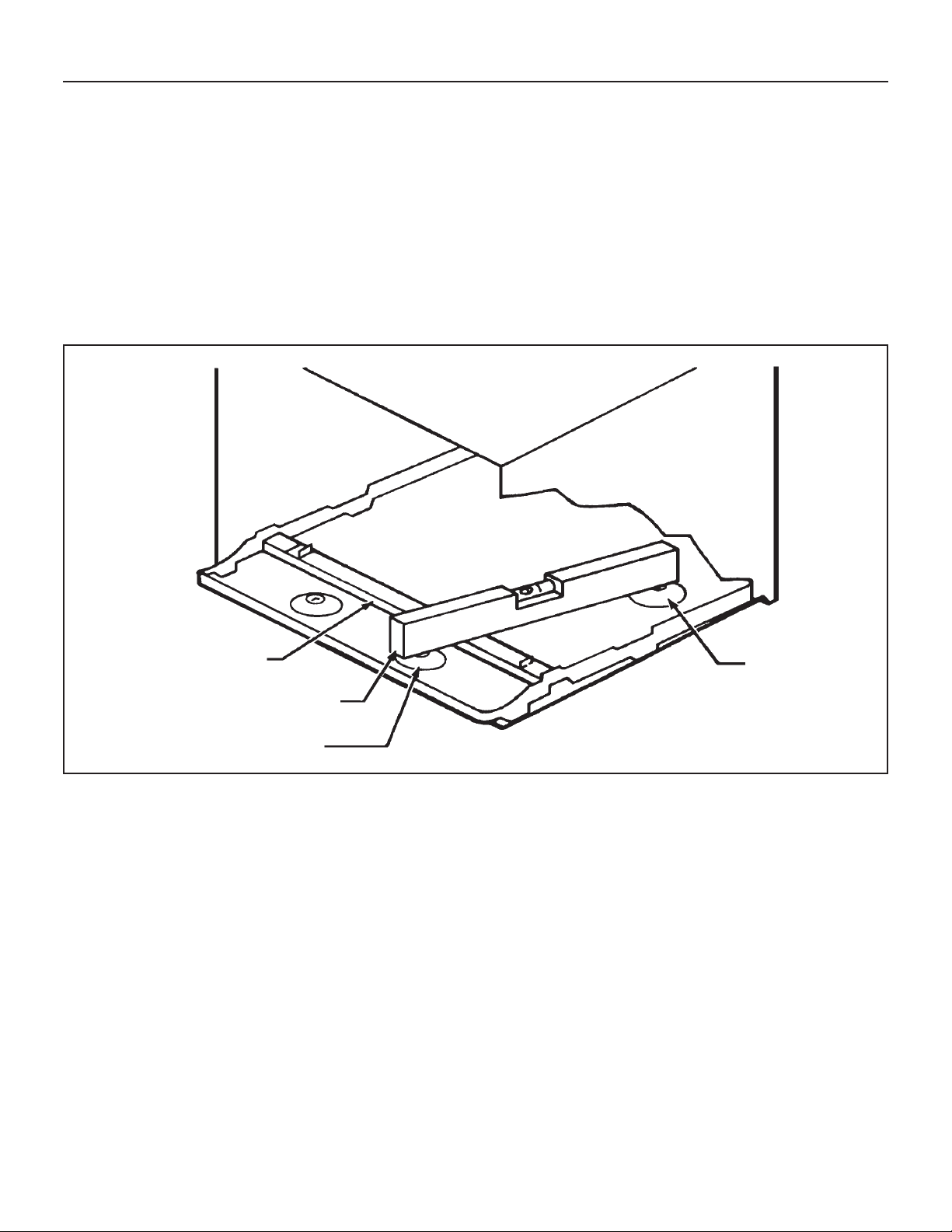

FIGURE 2
RAISED LEDGE
LEVEL
BACK UNIT REST
FRONT UNIT REST
SLEEVE INSTALLATION:
STEP 1 After unpacking the "WSD" SLEEVE from the carton, remove the FRONT PANEL.
For immediate installation o
Remove the rear WEATHER PANEL. Reverse grille and place lower edge into sleeve tab (Friedrich logo facing out). Align
slots with screw holes. Secure grille with screws.
Place "WSD" SLEEVE in the wall opening following the instructions given in the INSTALLATION REQUIREMENTS section.
Attach the SLEEVE to the INSIDE WALL b
Shim at the top of the SLEEVE, midway between the sides. Drive one #12A x 2" screw in the top of the sleeve, close to
the shim. Install screws from inside the SLEEVE. If the wall opening is not framed with wood, use expansion anchor bolts
or molly (toggle) bolts (not provided).
STEP 2 Once the SLEEVE has been installed, ch
Apply shims, if required, to maintain the proper slope.
STEP 3 Caulk the perimeter of the entire opening on the inside and the outside between the SLEEVE and the WALL.
STEP 4 The front panel removed in Step 1 above must be remounted back in place if masonry work is to be done
and/or if the "WSD" CHASSIS is to be installed
2
f sleeve and chassis (skip if installing chassis into sleeve at a later date):
y driving two #12A x 2" screws in each side of the SLEEVE (see Figure 1.).
eck the LEVEL again to be sure the 1/2 bubble downward tilt is maintained.
at a later date.
Page 3
INSTRUCCIONES DE INSTALACION
PARA LA BASE DE EMPOTRAJE CUBIERTA "WSD"
HERRAMIENTA DE MONTAJE SUMINISTRADA
ELEMENTO # DESCRIPCION CANTIDAD
1 TORNILLO #12A x 2" 5
PULGADAS
PREPARACION DE LA PARED:
PASO 1 La abertura necesaria para la BASE DE EMPOTRAJE "WSD" es de una altura de 17–1/4" pulgada por 27–1/4" pulgada
de ancho (438 mm x 692 mm).
PASO 2 Deben emplearse zapatas (lintels) para sostener el material encima de la base de empotraje en aberturas de paredes
enchapadas de ladrillo o de albañilería. También debe tenerse en cuenta lo siguiente:
FIGURA 1
ESPACIO MINIMO REQUERIDO DE
24" PULGADAS (610 mm), DE LA
PARTE SUPERIOR DE LA BASE DE
EMPOTRAJE AL CIELO RASO (TECHO).
A. Debe emplearse la
base inferior SB-89 u
otro tipo de apoyo o sostenimiento para la unidad en
construcción de paredes tipo pánel y otras paredes de menos de 8" pulgadas (200 mm) de grueso.
B. Deje una distancia mínima de 1" pulgada (25 mm) en cada lado de la unidad, la pared y el piso dyacente. Donde
se necesita una base inferior, la distancia mínima del piso a la base de empotraje será de 3 y 1/2" pulgada (90
mm)
. Para minimizar la posibilidad de corto circuito en el condensador, el espacio libre mínimo entre el cielo
raso (techo) y la parte superior de la unidad debe ser de 24" pulgadas (610 mm). (Ver Figura 1).
ESPACIO MINIMO REQUERIDO
DE 1" PULGADA (25 mm) A LOS
LADOS DE LA UNIDAD
PARED
INTERIOR
)mm 22( ADAGLUP
"8/7 OMINIM
ZAPATAS
BASE DE
EMPOTRAJE
(CUBIERTA) WSD
920-037-02 (6-09)
MINIMO 1" PULGADA (25 mm) 3 1/2" (90 mm) PARA LA
BASE INFERIOR
EXTENSION DE
DRENAJE
MINIMO DE 9/16"
PULGADA (14 mm)
PARED EXTERIOR
3
Page 4
920-037-02 (6-09)
REQUERIMIENTOS PARA LA INSTALACION:
PASO 1 La BASE DE EMPOTRAJE "WSD" se debe colocar de tal forma que LA EXTENSION PARA DRENAJE se extienda
por lo menos 9/16" de pulgada más alla de la PARED EXTERIOR (Ver Figura 1).
PASO 2 La BASE DE EMPOTRAJE "WSD" debe extenderse un mínimo de 7/8" de pulgada dentro de LA PARED INTERIOR.
PASO 3 La BASE DE EMPOTRAJE "WSD" debe instalarse nivelada de lado a lado.
PASO 4 La BASE DE EMPOTRAJE "
WSD" también se debe instalar con un pequeño declive hacia la parte exterior de la edificación.
Colocando un NIVEL de tal forma que se apoye en los SOPORTES ANTERIOR Y POSTERIOR, como es muestra en
la Figura 2, se proporciona el declive requerido.
ADVERTENCIA: Las proyecciones de la base de empotraje y las precauciones de nivel deben observarse para prevenir la entrada
de
agua a la habitación.

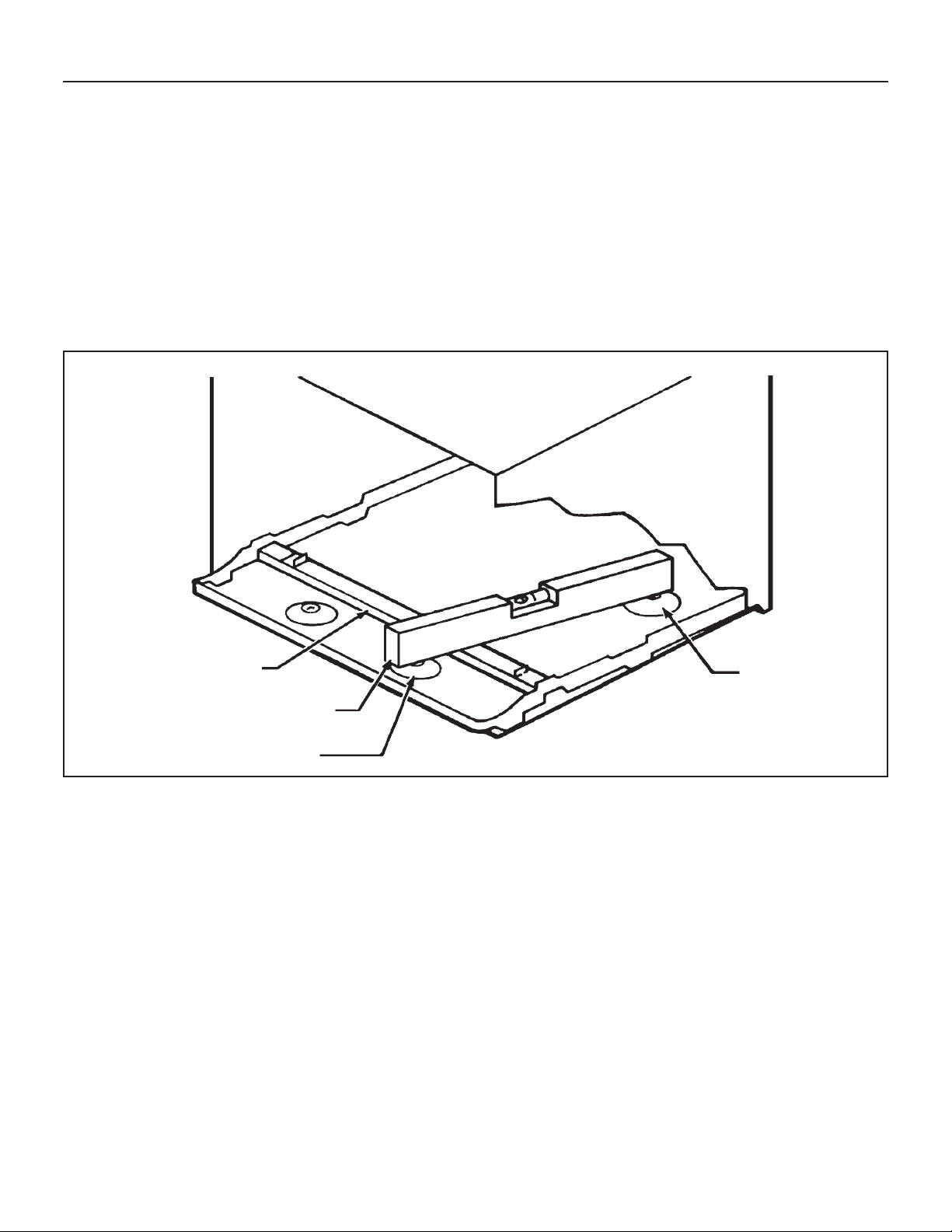

FIGURA 2
REBORDE (PESTAÑA)
LEVANTADO
NIVEL
SOPORTE
POSTERIOR
(ATRAS) DE LA
UNIDAD
SOPORTE ANTERIOR
(FRENTE) DE LA UNIDAD
INSTALACION DE LA BASE DE EMPOTRAJE:
PASO 1 Después de sacar de la caja la BASE DE EMPOTRAJE “WSD”, saque el PANEL DELANTERO.
Para la instalación inmediata de la base de empotraje WSD y la unidad (salte este paso si va a instalar la unidad en la
base de empotraje WSD más tarde). Saque el panel de cartón de protección climática. Situe la rejilla al revés y coloque
el lado
de abajo de ésta en la lengüeta de la base de empotraje (el logo de Friedrich mirando hacia afuera). Alinie las
ranuras con los agujeros para tornillos. Asegure la rejilla con los tornillos.
Colóquela en el hueco de la pared siguiendo las instrucciones que se dan en los REQUERIMIENTOS PARA LA
INSTALACION. Asegure la BASE DE EMPOTRAJE a la PARED INTERIOR colocando dos (2) tornillos #12Ax2"
pulgad
as a cada lado de la BASE DE EMPOTRAJE (Ver Figura 1). Ponga una cuña en la part
DE EMPOTRAJE en la mital de los dos lados. Ponga un tornillo #12Ax2" pulgadas en la parte superior de la BASE DE
EMPOTRAJE cerca de la cuña. Ponga los tornillos en el interior de la BASE DE EMPOTRAJE. Si el hueco en la pared no
está enmarcado con madera, use tornillos de base de ancla o tornillos
PASO 2 Una vez la BASE DE EMPOTRAJE se ha instalado, revise
el NIVEL de nuevo para asegurarse de que se ha mantenido
m
olly (toggle), los cuales no se proporcionan.
el declive hacia afuera de media burbuja. Coloque unas cuñas, si son necesarias para mantener el declive requerido.
PASO 3 Rellene con masilla el total de la abertura en la parte interior y exterior, entre la BASE DE EMPOTRAJE y la PARE
PASO 4 El panel anterior que se quitó en el Paso 1 debe montarse en su lugar nuevamente si hay que hacer trabajo de
albañilería o/y si el
4
CHASIS “WSD” se va a instalar posteriormente.
e superior de la BASE
.
D
Page 5
INSTRUCTIONS D’INSTALLATION
POUR L’ENVELOPPE « WSD »
QUINCAILLERIE D’INSTALLATION FOURNIE
N° DE RÉF DESCRIPTION QUANT
1 VIS, Nº 12A X 2" 5
PRÉPARATION DU MUR
ÉTAPE 1 Pour une enveloppe WSD, l’ouverture du mur doit mesurer 17-1/4" de haut par 27-1/4" de large
(438 mm x 692 mm).
ÉTAPE 2 Il faut utiliser des linteaux dans les ouvertures de murs à parement de brique ou de maçonnerie pour supporter les
matériaux au-dessus de l’enveloppe WSD. Il faut toujours considérer les éléments suivants.
. Il faut avoir une fondation SB-89 ou un équivalent pour une construction à panneaux façade ou pour des murs
A
d’épaisseur inférieure à 8" (200 mm).
B. Il faut allouer une distance de 1" (25 mm) sur tous les côtés entre l’appareil et le mur ou le sol. Quand une
fondation est utilisée, il faut une distance minimum de 3-1/2" (90 mm) entre le sol et l’enveloppe. Pour minimiser
les risques de cycles courts du compresseur, il faut avoir une distance d’au moins 24" (610 mm) entre le plafond
et le haut de l’appareil (consulter la Figure 1).
FIGURE 1
24" (610 mm) MINIMUM ENTRE LE HAUT DE
L’APPAREIL ET LE PLAFOND
ESPACE DE 1" (25 mm)
NÉCESSAIRE SUR TOUS LES
CÔTÉS DE L’APPAREIL
1" (25 mm) MINIMUM
3-1/2" (90 mm) POUR UNE FONDATION
MUR
INTÉRIEUR
7/8" (22 mm) MINIMUM
LINTEAUX
ENVELOPPE WSD
RALLONGE
D’ÉCOULEMENT
9/16" (14 mm)
MINIMUM
920-037-02 (6-09)
MUR EXTÉRIEUR
5
Page 6
920-037-02 (6-09)
FIGURE 2
INSTALLATION DE L’ENVELOPPE
ÉTAPE 1 Après avoir déballé l’enveloppe WSD du carton, enlever le panneau avant.
Pour l’installation inmediate du manchon WSD et l’appareil (sautez cette étape ci vous allez installer plus tard l’appareil
dans le manchon WSD). Enlevez le panneau en carton de protection contre les intempéries. Retournez la grille et placez
son côté inférieur dans la languette du manchon WSD (le logo de Fried
rich vers le dehors). Alignez les rainures avec les
trous pour les vis. Serrez la grille avec les vis.
Mettre l’enveloppe WSD dans l’ouverture en suivant les instructions fournies dans Paramètres d’installation. Attacher
l’enveloppe sur l’intérieur du mur avec deux vis n° 12A x 2" de chaque côté de l’enveloppe (Fig. 1). Mettre des cales en haut
de l’enveloppe, au milieu. Visser une vis n° 12A x 2
en haut de l’enveloppe, près des cales. Installer les vis de l’intérieur de
l’enveloppe. Si l’ouverture n’a pas de cadre en bois, utiliser des boulons à coquille d’expansion ou des boulons à ailettes
(pas fournis).
ÉTAPE 2 Après avoir installé l’enveloppe, vérifier de nouveau le niveau pour être certain que la pente d’une demi-bulle vers l’extérieur
a été maintenue.
ÉTAPE 3 Mettre du mastic tout auto
ur de l’ouverture, à l’intérieur et à l’extérieur, entre l’enveloppe et le mur.
ÉTAPE 4 S’il faut faire de la maçonnerie ou si le châssis WSD est installé à une date ultérieure, remettre en place le panneau avant
enlevé à l’étape 1.
PARAMÈTRES D’INSTALLATION
ÉTAPE 1 L’enveloppe WSD doit être mise en place de façon que la rallonge d’évacuation s’étende d’au moins 9/16"
(1,5 mm) au-delà du mur externe (Figure 1).
ÉTAPE 2 L’enveloppe WSD doit s’étendre d’au moins 7/8" (2 cm) au-delà du mur interne.
ÉTAPE 3 L’enveloppe WSD doit être nivelé latéralement.
ÉTAPE 4 Il faut installer l’enveloppe WSD avec une légère pente vers l’extérieur du bâtiment. Mettre le niveau pour qu’il repose sur
les bosses avant et arrière de support de l’appareil, comme montré sur la Figure 2. La pente ne doit pas dépasser un
demi-bulle.
PRUDENCE Il faut observer les projections, les précautions et le nivellement de l’enveloppe pour empêcher l’entrée de l’eau dans la
pièce.
PROFILÉ
NIVEAU
BOSSE AVANT DE
SUPPORT DE L’APPAREIL
BOSSE ARRIÈRE
DE SUPPORT DE
L’APPAREIL
6
Page 7
920-037-02 (6-09)
7
Page 8
FRIEDRICH AIR CONDITIONING CO.
Post O ce Box 1540 · San Antonio, Texas 78295-1540
4200 N. Pan Am Expressway · San Antonio, Texas 78218-5212
(210) 357-4400 · FAX (210) 357-4480
www.friedrich.com
Printed in the U.S.A.
920-037-02 (6-09)
