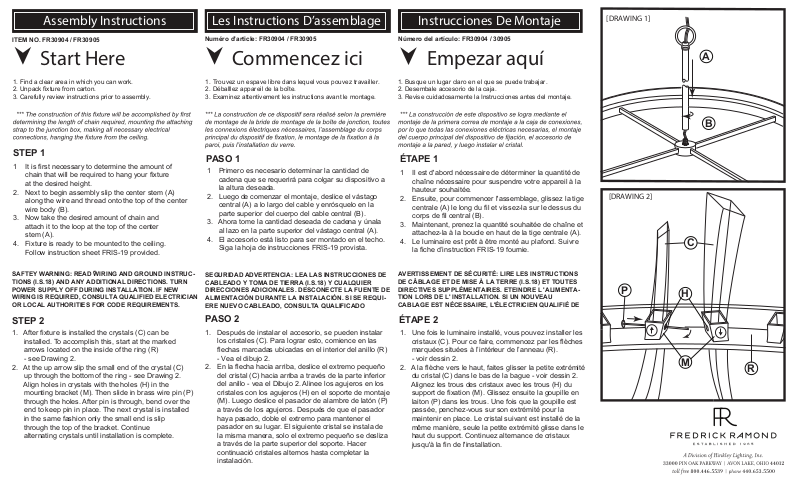

Fredrick Ramond EALF1091 Installation & Assembly

Assembly Instructions

ITEM NO. FR30904 / FR30905

Les Instructions D’assemblage

Numéro d’article: FR30904 / FR30905

Instrucciones De Montaje

Número del artículo: FR30904 / 30905

[DRAWING 1]

Start Here

1. Find a clear area in which you can work.

2. Unpack fixture from carton.

3. Carefully review instructions prior to assembly.

STEP 1

1 It is first necessary to determine the amount of
chain that will be required to hang your fixture
at the desired height.

2. Next to begin assembly slip the center stem (A)
along the wire and thread onto the top of the center
wire body (B).

3. Now take the desired amount of chain and
attach it to the loop at the top of the center
stem (A).

4. Fixture is ready to be mounted to the ceiling.
Follow instruction sheet FRIS-19 provided.

SAFTEY WARNING: READ WIRING AND GROUND INSTRUC­TIONS (I.S.18) AND ANY ADDITIONAL DIRECTIONS. TURN
POWER SUPPLY OFF DURING INSTALLATION. IF NEW
WIRING IS REQUIRED, CONSULTA QUALIFIED ELECTRICIAN
OR LOCAL AUTHORITIES FOR CODE REQUIREMENTS.

Commencez ici

1. Trouvez un espave libre dans lequel vous pouvez travailler.

2. Déballlez appareil de la boîte.

3. Examinez attentivement les instructions avant le montage.

PASO 1

1 Primero es necesario determinar la cantidad de
cadena que se requerirá para colgar su dispositivo a
la altura deseada.

2. Luego de comenzar el montaje, deslice el vástago
central (A) a lo largo del cable y enrósquelo en la
parte superior del cuerpo del cable central (B).

3. Ahora tome la cantidad deseada de cadena y únala
al lazo en la parte superior del vástago central (A).

4. El accesorio está listo para ser montado en el techo.
Siga la hoja de instrucciones FRIS-19 provista.

SEGURIDAD ADVERTENCIA: LEA LAS INSTRUCCIONES DE
CABLEADO Y TOMA DE TIERRA (I.S.18) Y CUALQUIER
DIRECCIONES ADICIONALES. DESCONECTE LA FUENTE DE
ALIMENTACIÓN DURANTE LA INSTALACIÓN. SI SE REQUI­ERE NUEVO CABLEADO, CONSULTA QUALIFICADO

Empezar aquí

1. Busque un lugar claro en el que se puede trabajar.

2. Desembale accesorio de la caja.

3. Revise cuidadosamente la Instrucciones antes del montaje.

ÉTAPE 1

1 Il est d'abord nécessaire de déterminer la quantité de
chaîne nécessaire pour suspendre votre appareil à la
hauteur souhaitée.

2. Ensuite, pour commencer l'assemblage, glissez la tige
centrale (A) le long du fil et vissez-la sur le dessus du
corps de fil central (B).

3. Maintenant, prenez la quantité souhaitée de chaîne et
attachez-la à la boucle en haut de la tige centrale (A).

4. Le luminaire est prêt à être monté au plafond. Suivre
la fiche d’instruction FRIS-19 fournie.

AVERTISSEMENT DE SÉCURITÉ: LIRE LES INSTRUCTIONS
DE CÂBLAGE ET DE MISE À LA TERRE (I.S.18) ET TOUTES
DIRECTIVES SUPPLÉMENTAIRES. ETEINDRE L 'ALIMENTA­TION LORS DE L' INSTALLATION. SI UN NOUVEAU
CABLAGE EST NÉCESSAIRE, L'ÉLECTRICIEN QUALIFIÉ DE

[DRAWING 2]

P

A

B

C

H

STEP 2

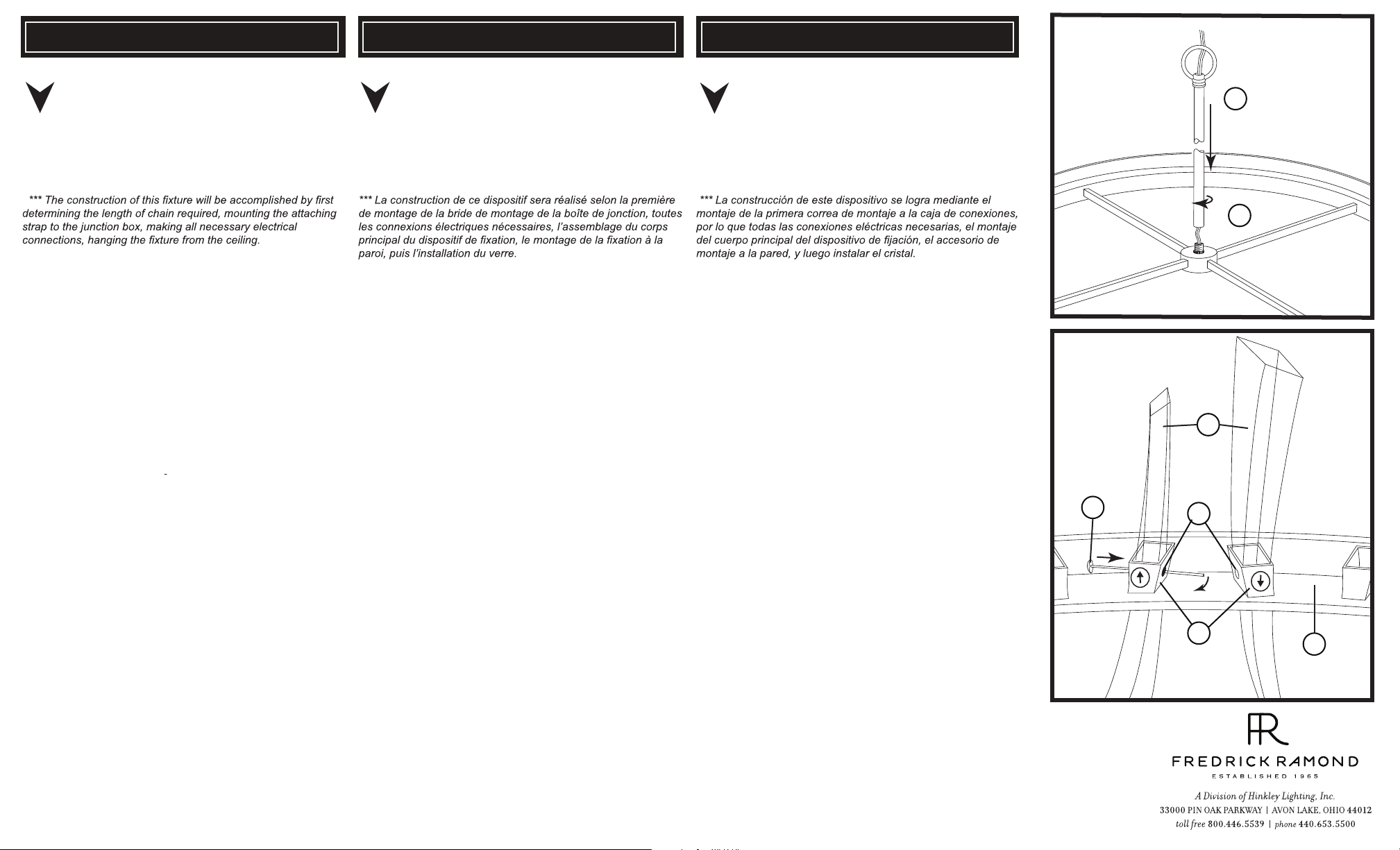

1. After fixture is installed the crystals (C) can be
installed. To accomplish this, start at the marked
arrows located on the inside of the ring (R)

- see Drawing 2.

2. At the up arrow slip the small end of the crystal (C)
up through the bottom of the ring - see Drawing 2.
Align holes in crystals with the holes (H) in the
mounting bracket (M). Then slide in brass wire pin (P)
through the holes. After pin is through, bend over the
end to keep pin in place. The next crystal is installed
in the same fashion only the small end is slip
through the top of the bracket. Continue
alternating crystals until installation is complete.

PASO 2

1. Después de instalar el accesorio, se pueden instalar
los cristales (C). Para lograr esto, comience en las
flechas marcadas ubicadas en el interior del anillo (R)

- Vea el dibujo 2.

2. En la flecha hacia arriba, deslice el extremo pequeño
del cristal (C) hacia arriba a través de la parte inferior
del anillo - vea el Dibujo 2. Alinee los agujeros en los
cristales con los agujeros (H) en el soporte de montaje
(M). Luego deslice el pasador de alambre de latón (P)
a través de los agujeros. Después de que el pasador
haya pasado, doble el extremo para mantener el
pasador en su lugar. El siguiente cristal se instala de
la misma manera, solo el extremo pequeño se desliza
a través de la parte superior del soporte. Hacer
continuació cristales alternos hasta completar la
instalación.

ÉTAPE 2

1. Une fois le luminaire installé, vous pouvez installer les
cristaux (C). Pour ce faire, commencez par les flèches
marquées situées à l’intérieur de l’anneau (R).

- voir dessin 2.

2. A la flèche vers le haut, faites glisser la petite extrémité
du cristal (C) dans le bas de la bague - voir dessin 2.
Alignez les trous des cristaux avec les trous (H) du
support de fixation (M). Glissez ensuite la goupille en
laiton (P) dans les trous. Une fois que la goupille est
passée, penchez-vous sur son extrémité pour la
maintenir en place. Le cristal suivant est installé de la
même manière, seule la petite extrémité glisse dans le
haut du support. Continuez alternance de cristaux
jusqu'à la fin de l'installation.

M

R

FRIS 19

INSTRUCCIONES PARA COLGAR

Advertencia De Seguridad:

conexión a tierra [FRIS 18], e instrucciones adicionales. Encienda la
alimentación de corriente durante la instalación. Si se necesita un nuevo cable,
consulte a un electricista calificado o con las autoridades locales de los requisitos
del código.

PASO 1

1. Apague la corriente elécrica antes de comenzar. Si el luminario que vas a

reemplazar se prende y se apaga por un interruptor de pared, simplemente
apaga el interrupto. Si no es asi, quite el fusible apropiado (o abrir los
interruptores de circuito) hasta que el luminaria está sin corriente.

• NO RESTAURE EL CORRIENTE : por medio de fusible, interruptor o

interruptor de circuito– hasta que la luminaria nueva está completamente
conectado y en su lugar.

PASO 2

1. Fiji la correa de montaje (1) de la caja de salida (a) con los tornillos
de la caja de salida de originales (2) - Véase la Figura 1.

2. Niple de rosca (3) en el soporte de montaje (1).

3. Bucle de hilo (4) sobre el extreme de la boquilla (3).

4. Talón de dosel (3) a lo largo del lazo (4) y ajustar la altura de bucle así

que la mitad de la zona de hilo está expuesto.

PASO 3

1. Tomando la cadena, determiner la longitude que usted necesita para

colgar el aparato.

2. Conecte un extreme de la cadena en el bucle de la parte superior de la
luminaria - Véase la Figura 2.

3. ahora deslice collar de lazo (5) y la cubierta (b) en la cadena.

4. Una el otro extreme de la cadena de bucle (4). Recibe la ayuda para

este paso ya accesorio puede ser pesado y difícil de mantener nientras
se coloca la cadena.

PASO 4

1. Separar cable de alimentación y cable de tierra para tejer con ellos a

través de la cadena.

2. Deslice suministrar alambre y cable de tierra a través del centro del
lazo (4).

3. conecte el cable de tierra a la brida de montaje (1) con el tornillo
verde de tierra (6).

4. Haga las conexiones eléctricas de los cables de alimentación a los
cables conductors accesorio. Consulte la hoja de instrucciones
[FRIS 18] y siga todas las instrucciones para hacer todas las
conexiones necesarias.

5. Slip canopy up firmly against the ceiling and secure by turning the
threaded collar (5) on loop (4) until tight.

Lea las Instrucciones de cableado y

FRIS 19

INSTRUCTIONS SUSPENDUES

Avertissement De Sécurité:

[FRIS 18] et les instructions supplémentaires. Couper l’alimentation électrique
pendant l’installation. Si un nouveau câblage nést nécessaire, consultez un
ékectricien qualifié ou les autorités locales pour connaître les exigences du code.

ETAPE 1

1. Couper le courant électrique avant d’énoncer. Si l’appareil vous remplacez est

active et désactivé par un interruteur mural, il suffit de tourner l’interrupteur,
sinon, retirer le fusible approprié (ou ouvrez les disjoncteurs) jusqu’á ce que
l’appareil est mort.

• NE PAS: recours actuel – soit par fusible, disjoncteur ou interrupteur –

jusqu’á ce que le nouvel appareil est entièrement cable et en place.

ETAPE 2

1. Fixer sangle de fixation (1) à la boîte de sortie (a) avec les vis de la
boîte de sortie d’origine (2) – Voir Schéma 1.

2. Mamelon de filetage (3) en bande de montage (1).

3. La boucle de filetage (4) sur l’extrémité (3).

4. Slip voile (3) sur la boucle (4) et régler la hauteur de boucle de

manière moitié de la surface du fil est exposé.

ETAPE 3

1. Prenant la chaîne, determiner la longueur don’t vous avez besoin

pour accrocher l’appareil.

2. Fixez une extrémité de la chaîne à la boucle supérieure de l’appareil -
Voir Schéma 2.

3. Reprendre collier en boucle (5) et de l’auvent (b) sur la chaîne.

4. Attacher autre extrémité de la chaîne à boucle (4). Obtenir de l’aide

pour cette étape depuis luminaire peut être lourd et difficile à tenir
tout en attachant la chaîne.

ETAPE 4

1. Déroulez cable d’alimentation et cables de terre et les tisser à travers

la chaîne.

2. Glissez fournir des fils et fil de terre à travers le centre de la boucle

(4).

3. Connectez le fil de terre à la sangle de fixation (1) avec la vis de terre
verte (6).

4. Effectuez les connexions ‘electriques de cable d’alimentation à fils de

connexion du projecteur. Reportez-vous à la feuille d’instruction
[FRIS 18] et suivez toutes les instructions pour effectuer tous les
branchements nécessaires.

5. Glissez verrière fermement vers le haut contre le plafond et sécurisé
en tournant la bague filetée (5) sur la boucle (4) jusqu’à la butée.

Lire câblage et de mise à la terre instructions

FRIS 19

HANGING INSTRUCTIONS

Safety Warning:

any additional directions. Turn power supply off during installation. If new wiring
is required, consult a qualified electrician or local authorities for code
requirements.

Read wiring and grounding instructions [FRIS 18] and

STEP 1

1. Shut off electrical current before stating. If the fixture you are replacing is

turned on and off by a wall switch, simply turn the switch off, If not, Remove
the appropriate fuse (or open the circuit breakers) until the fixture is dead.

• DO NOT: resorted current – either by fuse, breaker or switch – until the

new fixture is completely wired and in place.

STEP 2

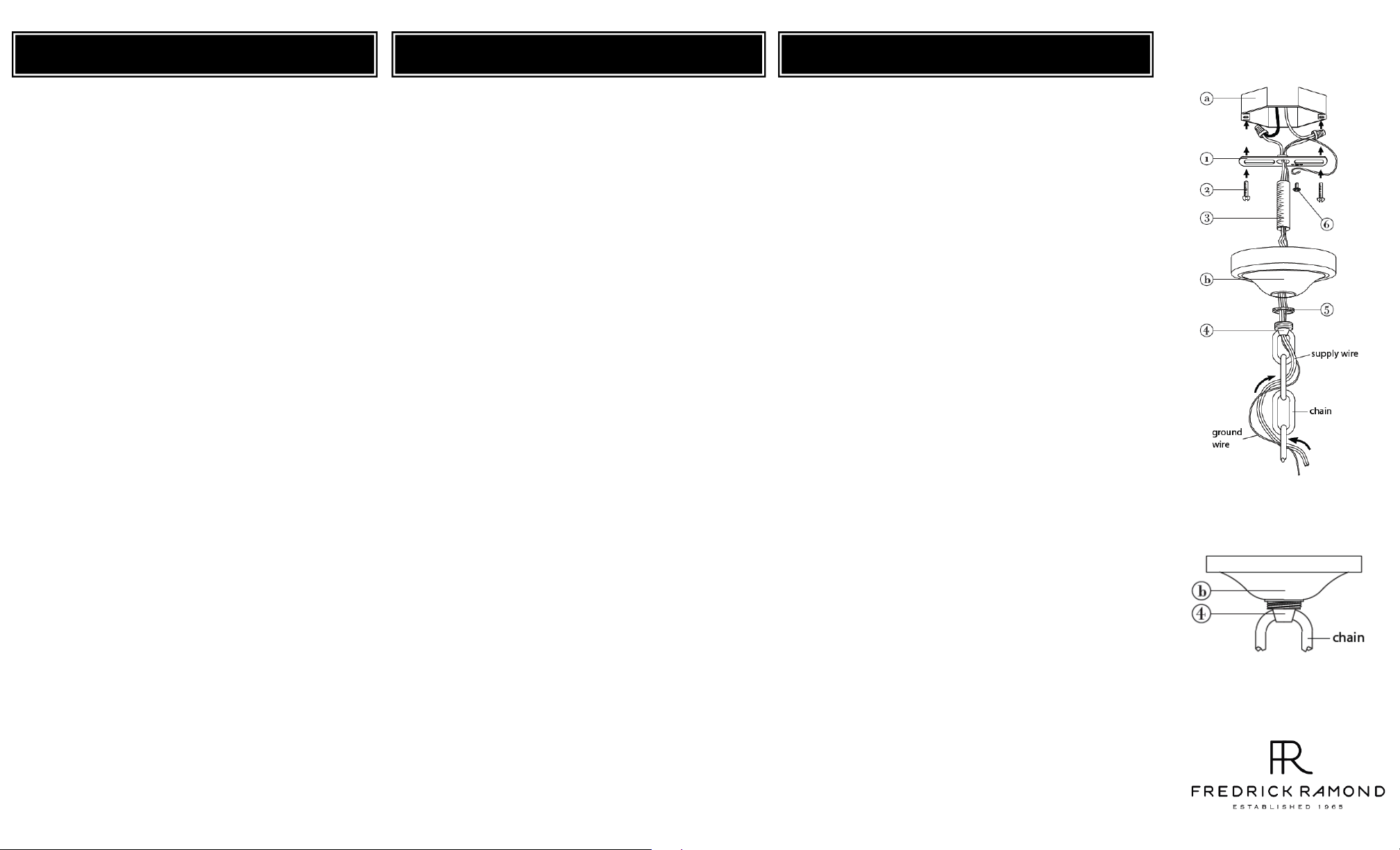

1. Fasten mounting strap (1) to outlet box (a) with the original outlet
box screws (2) – see Drawing 1.

2. Thread nipple (3) into mounting strap (1).

3. Thread loop (4) onto end of nipple (3).

4. Slip canopy (3) over loop (4) and adjust height of loop so half of

thread area is exposed.

STEP 3

1. Taking the chain, determine the length you require to hang the

fixture.

2. Attach one end of the chain to the top loop of the fixture – see

Drawing 2.

3. Now slip loop collar (5) and canopy (b) onto chain.

4. Attach other end of chain to loop (4). Get assistance for this step

since fixture may be heavy and difficult to hold while attaching the
chain.

STEP 4

1. Unwrap supply wire and ground wire and weave them up through

the chain.

2. Slip supply wire and ground wire through center of loop (4).

3. Connect ground wire to mounting strap (1) using green ground
screw (6).

4. Make electrical connections from supply wire to fixture lead wires.

Refer to instruction sheet [FRIS 18] and follow all instructions to
make all necessary wiring connections.

5. Slip canopy up firmly against the ceiling and secure by turning the
threaded collar (5) on loop (4) until tight.

[DRAWING 1]

Half of thread area of loop (4) is to be exposed.

This will allow collar (5) to be threaded on later.

[DRAWING 2]

A Division of Hinkley Lighting Inc.

33000 PIN OAK PARKWAY | AVON LAKE, OHIO 44012

toll free 800.446.5539 | phone [phone]

09.03.13

FRIS18

TIERRA CABLEADO INSTRUCCIONES

Advertencia De Seguridad: Lea las Instrucciones de cableado y conexión a tierra [FRIS 18], e

instrucciones adicionales. Encienda la alimentación de corriente durante la instalación. Si se necesita un
nuevo cable, consulte a un electricista calificado o con las autoridades locales de los requisitos del código.

PASO 1 INSTRUCCIONES DE CABLEADO

Accesorios Cubierta

1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara

lisa, sin marcas del ceable de dos conductores) de plomo accesorio positivo

(B) con un giro de tamaño adecuado en el conector – Véase la Figura 1 o 2.

2. Conecte el cable de alimentación negative (C) (por lo general de color blanco

o el lado marcado estriado del cable de dos conductores) de plomo accesorio
negativo (D).

3. Por favor, consulte las Instrucciones de conexión a tierra de abajo para

completer todas las conexiones eléctricas.

Accesorios Exterior

1. Conecte el cable de alimentactión positive (A) (normalmente negro o la cara

lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo

(B) con un giro de tamanño adecuado en el conector - Véase la Figura 1 o 2.

2. Conectar el cable de alimentación negative (C) (por lo general de color

blanco o el, lado marcado acanalada del cable de dos conductores) a plomo
acesorio negativo (D).

3. Cubra el extreme abierto de conectores con sellador de silicona para formar

un sello hermético.

• Si va a instalar un soporte de fijación mural, use masilla para sellar los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la caja de salida. Si la superficie de la
pared es de revestimeinto solapado, utilice masilla y una plataforma de
montaje accesorio espacial.

4. Por favor, consulte las Instrucciones de conexión a tierra a continuación
para completer todas las conexiones eléctricas.

PASO 2 INSTRUCCIONES PUESTA A TIERRA

Flush Mount Fixtures

Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra

del artefacto (E) (generalmente de cobre o verde recubierto de plástico) a la
brida de montaje fijación (1) con el tornillo de tierra (2) – Véase la Figura 1.

Nota: En las correas de accesorios compatibles tornillos, primero instale los

dos tornillos de montaje de la correa.

Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.
Chain Hung Fixtures

Loop alambre de tierra (E) (generalmente de cobre o verde recubierto de

plástico) debajo de la cabeza del tornillo de tierra (2) en la brida de montaje
fijación (1) y conecte el extremo suelto del cable de tierra luminaria
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist conectores – Véase la Figura 2.

Post-Mount Fixtures

Conecte el cable de tierra del artefacto (E) (generalmente de cobre o verde

recubierto de plástico) a tierra de la fuente de alimentactión con conector de
tamaño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético -

Véase la Figura 3.

FRIS18

CÂBLAGE ÉCHOUAGE INSTRUCTIONS

Avertissement De Sécurité: Lire câblage et de mise à la terre instructions [FRIS 18] et les

instructions supplémentaires. Couper l’alimentation électrique pendant l’installation. Si un nouveau câblage nést
nécessaire, consultez un ékectricien qualifié ou les autorités locales pour connaître les exigences du code.

ETAPE 1 INSTRUCTIONS DE CÂBLAGE

Luminaires Itérieurs

. Branchez le câble d’alimentation positive (A) (généralement noir ou, côté

1

lisse banalisée de la corde à deux conducteurs) au plomb de fixation positive

(B) avec la torsion de taille appropriée sur le connecteur - Voir Schéma 1 et 2

2. Raccorder le fil d’alimentation negative (C) (généralement blanc ou l’, côté

marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).

3. S’il vous plait se referrer aux instructions ci-dessous pour remplir la terre

toutes les connexions électriques.

Luminaires Extérieurs

1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse

banalisée de la corde à deux conducteur) à plomb de fixation positive (B) avec
la torsion de taille appropriée sur le connecteur – Voir Schéma 1 ou 2.

2. Connecter le fil d’alimentation negative (C) (généralement blanc ou l’, côté

marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).

3. Couvrir extrémité ouberte de connecteurs avec du silicone pour former un

joint étanche à l’eau.

• Se l’installation d’un luminaire de montage mural, utiliser calfeautrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arrière) et la
paroi. Cela aidera à emp6echer l’eau de pénétrer dans la boîte de sortie. Si la
surface du mur est bardage à clin, utiliser calfeautrage et une plate-forme de
montage d’appareils spécialement.

4. S’il vous plait se referrer aux instructions ci-dessous pour terminer la terre
toutes les connexions électriques.

ETAPE 2 INSTRUCTIONS DE MISE

Montage Encastré Fixtures

Pour la terre positive dans un système électrique à 3 fils, fixez le fil de terre du

luminaire (E) (généralement en cuivre ou vert recouvert de plastique) à la sangle
de fixation de fixation (1) avec la vis de terre (2) – Voir Schéma 1.

Remarque: Sur les sangles pour les appareils pris en charge à vis, installez

d’abord les deux vis de fixation à sangle.

Tout trou taraudé restante peut être utilisée pour la vis de terre.
Chaîne Accroché Luminaires

Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de

plastique) sous la tête de la vis de terre (2) sur la sangle de fixation de fixation
(1) et se connecter à l’extrémité libre du fil de terre du luminaire directement
sur le fil de terre du système de construction avec une taille appropriée
connecteurs à visser - Voir Schéma 2.

Luminaires Aprés Montage

Brancher le fil de terre du luminaire (E) (généralement en cuivre ou vert

recouvert de plastique) à la masse de l’alimentation avec une taille appropriée
torsion sur le conecteur à l’intérieur de la poste. Couvrir extrémité ouverte du
connecteur avec du mastic silicone pour former un joint ètache à l’eau – Voir

Schéma 3.

WIRING AND GROUNDING INSTRUCTIONS

Safety Warning: Read wiring and grounding instructions [FRIS 18] and any additional

directions. Turn power supply off during installation. If new wiring is required, consult a qualified electrician
or local authorities for code requirements.

STEP 1 WIRING INSTRUCTIONS

Indoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth, unmarked

side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.

2. Connect negative supply wire (C) (typically white or the ribbed, marked side

of the two-conductor cord) to negative fixture lead (D)

3. Please refer to the grounding instructions below to complete all electrical

connections.

Outdoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth, unmarked

side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.

2. Connect negative supply wire (C) (typically white or the ribbed, marked side

of the two-conductor cord) to negative fixture lead (D)

3. Cover open end of connectors with silicone sealant to form a watertight seal.

• If installing a wall mount fixture, use caulk to seal gaps between the fixture
mounting plate (backplate) and the wall. This will help prevent water from
entering the outlet box. If the wall surface is lap siding, use caulk and a
fixture mounting platform specially.

4. Please refer to the grounding instructions below to complete all electrical
connections.

STEP 2 GROUNDING INSTRUCTIONS

Montaje Embutido Accesorios

For positive grounding in a 3-wire electrical system, fasten the fixture ground

wire (E) (typically copper or green plastic coated) to the fixture mounting strap

(1) with the ground screw (2) – See Drawing 1.

Note: On straps for screw supported fixtures, first install the two mounting

screws in strap.

Any remaining tapped hole may be used for the ground screw.
Cadena Hung Accesorios

Loop fixture ground wire (E) (typically copper or green plastic coated) under

the head of the ground screw (2) on fixture mounting strap (1) and connect to
the loose end of the fixture ground wire directly to the ground wire of the
building system with appropriately sized twist-on connectors – See Drawing 2.

Accesorios Posterior Monte

Connect fixture ground wire (E) (typically copper or green plastic coated) to

power supply ground with appropriately sized twist-on connector inside post.
Cover open end of connector with silicone sealant to form a watertight seal –

See Drawing 3.

FRIS18

[DRAWING 1]

[DRAWING 2]

[DRAWING 3]

A Division of Hinkley Lighting Inc.

33000 PIN OAK PARKWAY | AVON LAKE, OHIO 44012

toll free 800.446.5539 | phone [phone]

08.23.13
