Fredrick Ramond EALF1387 Installation & Assembly [en, fr, es]

1

2

3

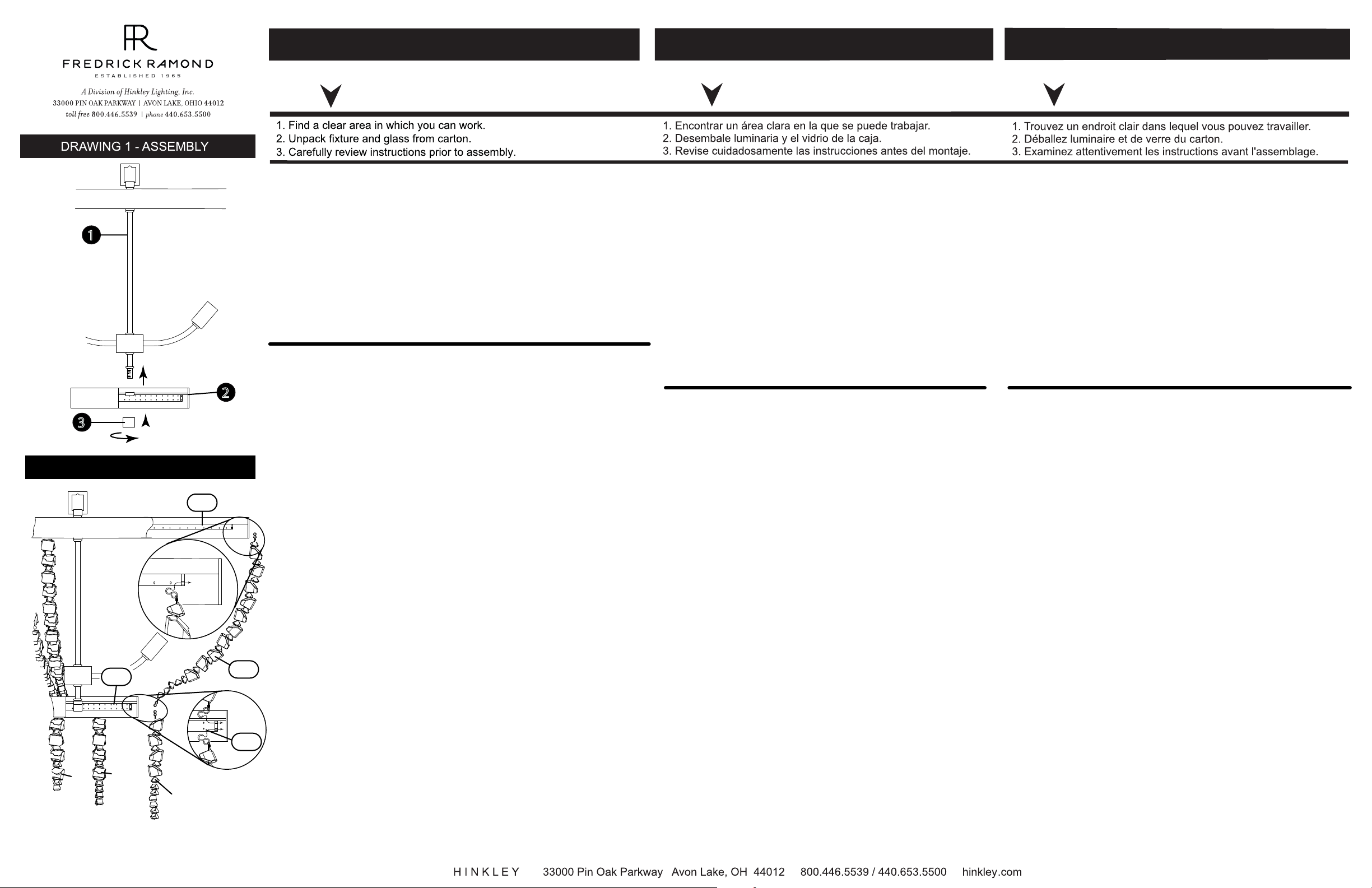

DRAWING 2 - GLASS INSTALLATION

TR

EX

BH

(S)

BR

(M)

(L)

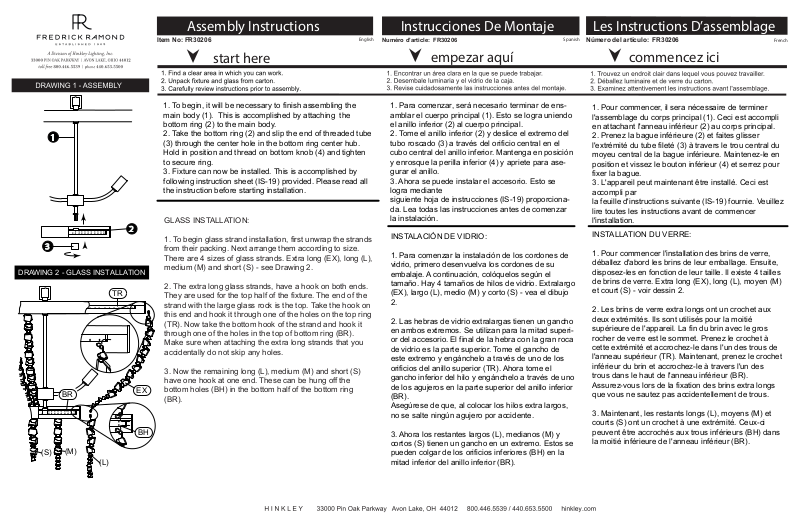

Assembly Instructions

Item No: FR30206

start here

1. To begin, it will be necessary to finish assembling the
main body (1). This is accomplished by attaching the
bottom ring (2) to the main body.

2. Take the bottom ring (2) and slip the end of threaded tube
(3) through the center hole in the bottom ring center hub.
Hold in position and thread on bottom knob (4) and tighten
to secure ring.

3. Fixture can now be installed. This is accomplished by
following instruction sheet (IS-19) provided. Please read all
the instruction before starting installation.

GLASS INSTALLATION:

1. To begin glass strand installation, first unwrap the strands
from their packing. Next arrange them according to size.
There are 4 sizes of glass strands. Extra long (EX), long (L),
medium (M) and short (S) - see Drawing 2.

2. The extra long glass strands, have a hook on both ends.
They are used for the top half of the fixture. The end of the
strand with the large glass rock is the top. Take the hook on
this end and hook it through one of the holes on the top ring
(TR). Now take the bottom hook of the strand and hook it
through one of the holes in the top of bottom ring (BR).
Make sure when attaching the extra long strands that you
accidentally do not skip any holes.

3. Now the remaining long (L), medium (M) and short (S)
have one hook at one end. These can be hung off the
bottom holes (BH) in the bottom half of the bottom ring
(BR).

Instrucciones De Montaje

English Spanish

Numéro d’article: FR30206

1. Para comenzar, será necesario terminar de ens­amblar el cuerpo principal (1). Esto se logra uniendo
el anillo inferior (2) al cuerpo principal.

2. Tome el anillo inferior (2) y deslice el extremo del
tubo roscado (3) a través del orificio central en el
cubo central del anillo inferior. Mantenga en posición
y enrosque la perilla inferior (4) y apriete para ase­gurar el anillo.

3. Ahora se puede instalar el accesorio. Esto se
logra mediante
siguiente hoja de instrucciones (IS-19) proporciona­da. Lea todas las instrucciones antes de comenzar
la instalación.

INSTALACIÓN DE VIDRIO:

1. Para comenzar la instalación de los cordones de
vidrio, primero desenvuelva los cordones de su
embalaje. A continuación, colóquelos según el
tamaño. Hay 4 tamaños de hilos de vidrio. Extralargo
(EX), largo (L), medio (M) y corto (S) - vea el dibujo

2.

2. Las hebras de vidrio extralargas tienen un gancho
en ambos extremos. Se utilizan para la mitad superi­or del accesorio. El final de la hebra con la gran roca
de vidrio es la parte superior. Tome el gancho de
este extremo y engánchelo a través de uno de los
orificios del anillo superior (TR). Ahora tome el
gancho inferior del hilo y engánchelo a través de uno
de los agujeros en la parte superior del anillo inferior
(BR).
Asegúrese de que, al colocar los hilos extra largos,
no se salte ningún agujero por accidente.

3. Ahora los restantes largos (L), medianos (M) y
cortos (S) tienen un gancho en un extremo. Estos se
pueden colgar de los orificios inferiores (BH) en la
mitad inferior del anillo inferior (BR).

empezar aquí

Les Instructions D’assemblage

Número del artículo: FR30206

commencez ici

1. Pour commencer, il sera nécessaire de terminer
l'assemblage du corps principal (1). Ceci est accompli
en attachant l'anneau inférieur (2) au corps principal.

2. Prenez la bague inférieure (2) et faites glisser
l'extrémité du tube fileté (3) à travers le trou central du
moyeu central de la bague inférieure. Maintenez-le en
position et vissez le bouton inférieur (4) et serrez pour
fixer la bague.

3. L'appareil peut maintenant être installé. Ceci est
accompli par
la feuille d'instructions suivante (IS-19) fournie. Veuillez
lire toutes les instructions avant de commencer
l'installation.

INSTALLATION DU VERRE:

1. Pour commencer l'installation des brins de verre,
déballez d'abord les brins de leur emballage. Ensuite,
disposez-les en fonction de leur taille. Il existe 4 tailles
de brins de verre. Extra long (EX), long (L), moyen (M)
et court (S) - voir dessin 2.

2. Les brins de verre extra longs ont un crochet aux
deux extrémités. Ils sont utilisés pour la moitié
supérieure de l'appareil. La fin du brin avec le gros
rocher de verre est le sommet. Prenez le crochet à
cette extrémité et accrochez-le dans l'un des trous de
l'anneau supérieur (TR). Maintenant, prenez le crochet
inférieur du brin et accrochez-le à travers l'un des
trous dans le haut de l'anneau inférieur (BR).
Assurez-vous lors de la fixation des brins extra longs
que vous ne sautez pas accidentellement de trous.

3. Maintenant, les restants longs (L), moyens (M) et
courts (S) ont un crochet à une extrémité. Ceux-ci
peuvent être accrochés aux trous inférieurs (BH) dans
la moitié inférieure de l'anneau inférieur (BR).

French

FRIS 19

INSTRUCCIONES PARA COLGAR

Advertencia De Seguridad:

conexión a tierra [FRIS 18], e instrucciones adicionales. Encienda la
alimentación de corriente durante la instalación. Si se necesita un nuevo cable,
consulte a un electricista calificado o con las autoridades locales de los requisitos
del código.

PASO 1

1. Apague la corriente elécrica antes de comenzar. Si el luminario que vas a

reemplazar se prende y se apaga por un interruptor de pared, simplemente
apaga el interrupto. Si no es asi, quite el fusible apropiado (o abrir los
interruptores de circuito) hasta que el luminaria está sin corriente.

• NO RESTAURE EL CORRIENTE : por medio de fusible, interruptor o

interruptor de circuito– hasta que la luminaria nueva está completamente
conectado y en su lugar.

PASO 2

1. Fiji la correa de montaje (1) de la caja de salida (a) con los tornillos
de la caja de salida de originales (2) - Véase la Figura 1.

2. Niple de rosca (3) en el soporte de montaje (1).

3. Bucle de hilo (4) sobre el extreme de la boquilla (3).

4. Talón de dosel (3) a lo largo del lazo (4) y ajustar la altura de bucle así

que la mitad de la zona de hilo está expuesto.

PASO 3

1. Tomando la cadena, determiner la longitude que usted necesita para

colgar el aparato.

2. Conecte un extreme de la cadena en el bucle de la parte superior de la
luminaria - Véase la Figura 2.

3. ahora deslice collar de lazo (5) y la cubierta (b) en la cadena.

4. Una el otro extreme de la cadena de bucle (4). Recibe la ayuda para

este paso ya accesorio puede ser pesado y difícil de mantener nientras
se coloca la cadena.

PASO 4

1. Separar cable de alimentación y cable de tierra para tejer con ellos a

través de la cadena.

2. Deslice suministrar alambre y cable de tierra a través del centro del
lazo (4).

3. conecte el cable de tierra a la brida de montaje (1) con el tornillo
verde de tierra (6).

4. Haga las conexiones eléctricas de los cables de alimentación a los
cables conductors accesorio. Consulte la hoja de instrucciones
[FRIS 18] y siga todas las instrucciones para hacer todas las
conexiones necesarias.

5. Slip canopy up firmly against the ceiling and secure by turning the
threaded collar (5) on loop (4) until tight.

Lea las Instrucciones de cableado y

FRIS 19

INSTRUCTIONS SUSPENDUES

Avertissement De Sécurité:

[FRIS 18] et les instructions supplémentaires. Couper l’alimentation électrique
pendant l’installation. Si un nouveau câblage nést nécessaire, consultez un
ékectricien qualifié ou les autorités locales pour connaître les exigences du code.

ETAPE 1

1. Couper le courant électrique avant d’énoncer. Si l’appareil vous remplacez est

active et désactivé par un interruteur mural, il suffit de tourner l’interrupteur,
sinon, retirer le fusible approprié (ou ouvrez les disjoncteurs) jusqu’á ce que
l’appareil est mort.

• NE PAS: recours actuel – soit par fusible, disjoncteur ou interrupteur –

jusqu’á ce que le nouvel appareil est entièrement cable et en place.

ETAPE 2

1. Fixer sangle de fixation (1) à la boîte de sortie (a) avec les vis de la
boîte de sortie d’origine (2) – Voir Schéma 1.

2. Mamelon de filetage (3) en bande de montage (1).

3. La boucle de filetage (4) sur l’extrémité (3).

4. Slip voile (3) sur la boucle (4) et régler la hauteur de boucle de

manière moitié de la surface du fil est exposé.

ETAPE 3

1. Prenant la chaîne, determiner la longueur don’t vous avez besoin

pour accrocher l’appareil.

2. Fixez une extrémité de la chaîne à la boucle supérieure de l’appareil -
Voir Schéma 2.

3. Reprendre collier en boucle (5) et de l’auvent (b) sur la chaîne.

4. Attacher autre extrémité de la chaîne à boucle (4). Obtenir de l’aide

pour cette étape depuis luminaire peut être lourd et difficile à tenir
tout en attachant la chaîne.

ETAPE 4

1. Déroulez cable d’alimentation et cables de terre et les tisser à travers

la chaîne.

2. Glissez fournir des fils et fil de terre à travers le centre de la boucle

(4).

3. Connectez le fil de terre à la sangle de fixation (1) avec la vis de terre
verte (6).

4. Effectuez les connexions ‘electriques de cable d’alimentation à fils de

connexion du projecteur. Reportez-vous à la feuille d’instruction
[FRIS 18] et suivez toutes les instructions pour effectuer tous les
branchements nécessaires.

5. Glissez verrière fermement vers le haut contre le plafond et sécurisé
en tournant la bague filetée (5) sur la boucle (4) jusqu’à la butée.

Lire câblage et de mise à la terre instructions

FRIS 19

HANGING INSTRUCTIONS

Safety Warning:

any additional directions. Turn power supply off during installation. If new wiring
is required, consult a qualified electrician or local authorities for code
requirements.

Read wiring and grounding instructions [FRIS 18] and

STEP 1

1. Shut off electrical current before stating. If the fixture you are replacing is

turned on and off by a wall switch, simply turn the switch off, If not, Remove
the appropriate fuse (or open the circuit breakers) until the fixture is dead.

• DO NOT: resorted current – either by fuse, breaker or switch – until the

new fixture is completely wired and in place.

STEP 2

1. Fasten mounting strap (1) to outlet box (a) with the original outlet
box screws (2) – see Drawing 1.

2. Thread nipple (3) into mounting strap (1).

3. Thread loop (4) onto end of nipple (3).

4. Slip canopy (3) over loop (4) and adjust height of loop so half of

thread area is exposed.

STEP 3

1. Taking the chain, determine the length you require to hang the

fixture.

2. Attach one end of the chain to the top loop of the fixture – see

Drawing 2.

3. Now slip loop collar (5) and canopy (b) onto chain.

4. Attach other end of chain to loop (4). Get assistance for this step

since fixture may be heavy and difficult to hold while attaching the
chain.

STEP 4

1. Unwrap supply wire and ground wire and weave them up through

the chain.

2. Slip supply wire and ground wire through center of loop (4).

3. Connect ground wire to mounting strap (1) using green ground
screw (6).

4. Make electrical connections from supply wire to fixture lead wires.

Refer to instruction sheet [FRIS 18] and follow all instructions to
make all necessary wiring connections.

5. Slip canopy up firmly against the ceiling and secure by turning the
threaded collar (5) on loop (4) until tight.

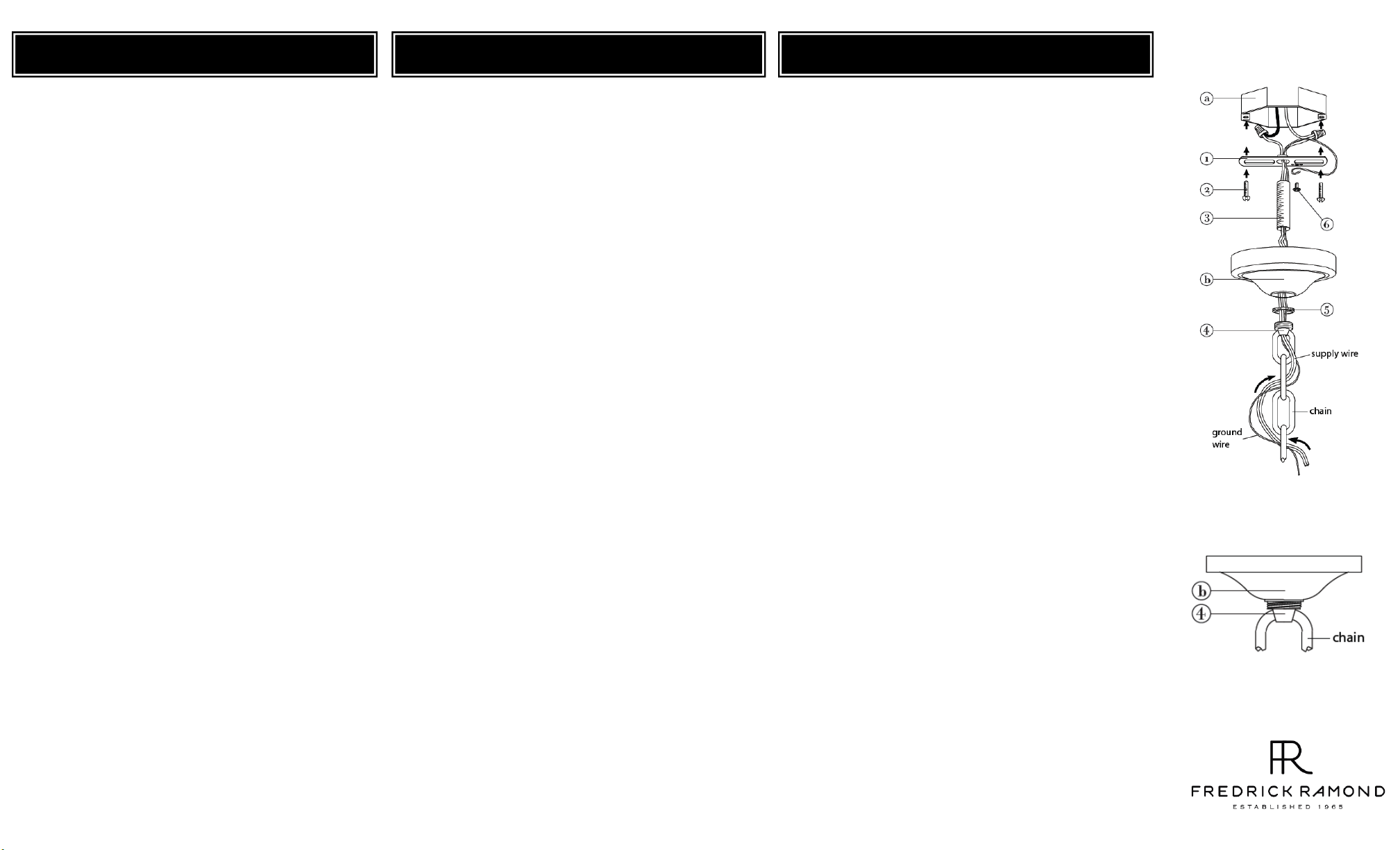

[DRAWING 1]

Half of thread area of loop (4) is to be exposed.

This will allow collar (5) to be threaded on later.

[DRAWING 2]

A Division of Hinkley Lighting Inc.

33000 PIN OAK PARKWAY | AVON LAKE, OHIO 44012

toll free 800.446.5539 | phone [phone]

09.03.13

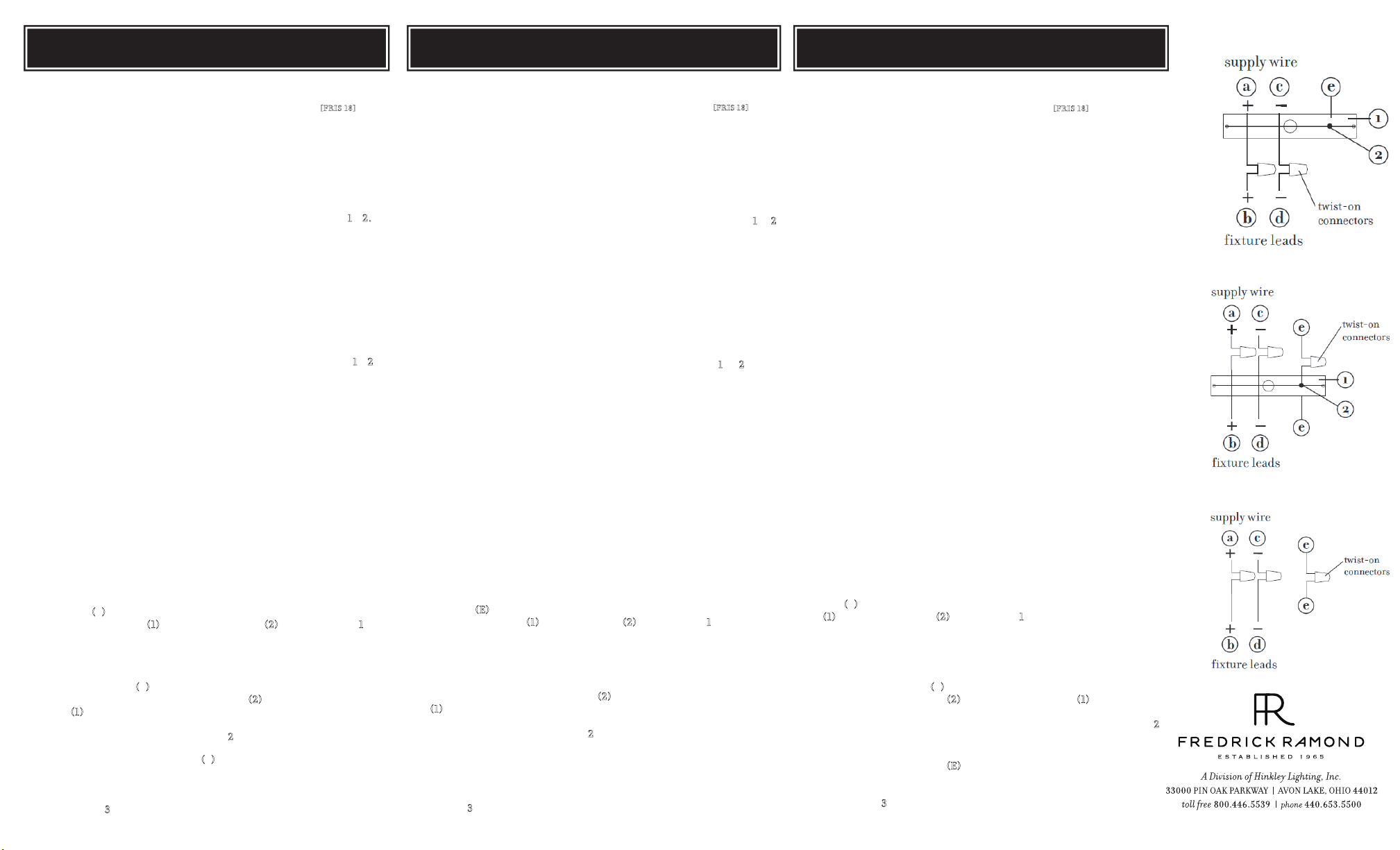

FRIS18

TIERRA CABLEADO INSTRUCCIONES

Advertencia De Seguridad:

instrucciones adicionales. Encienda la alimentación de corriente durante la instalación. Si se necesita un
nuevo cable, consulte a un electricista calificado o con las autoridades locales de los requisitos del código.

PASO 1 INSTRUCCIONES DE CABLEADO

Accesorios Cubierta

1. Conecte el cable de alimentación positive (A) (normalmente negro o la cara

lisa, sin marcas del ceable de dos conductores) de plomo accesorio positivo

(B) con un giro de tamaño adecuado en el conector – Véase la Figura 1

2. Conecte el cable de alimentación negative (C) (por lo general de color blanco

o el lado marcado estriado del cable de dos conductores) de plomo accesorio
negativo (D).

3. Por favor, consulte las Instrucciones de conexión a tierra de abajo para

completer todas las conexiones eléctricas.

Accesorios Exterior

1. Conecte el cable de alimentactión positive (A) (normalmente negro o la cara

lisa, sin marcas del cable de dos conductores) de plomo accesorio positivo

(B) con un giro de tamanño adecuado en el conector - Véase la Figura 1

2. Conectar el cable de alimentación negative (C) (por lo general de color

blanco o el, lado marcado acanalada del cable de dos conductores) a plomo
acesorio negativo (D).

3. Cubra el extreme abierto de conectores con sellador de silicona para formar

un sello hermético.

• Si va a instalar un soporte de fijación mural, use masilla para sellar los
espacios entre la placa de montaje del aparato (placa) y la pared. Esto
ayudará a evitar que el agua entre en la caja de salida. Si la superficie de la

red es de revestimeinto solapado, utilice masilla y una plataforma de

pa
montaje accesorio espacial.

4. Por favor, consulte las Instrucciones de conexión a tierra a continuación
para completer todas las conexiones eléctricas.

PASO 2 INSTRUCCIONES PUESTA A TIERRA

Montaje Embutido Accesorios

Para conectar a tierra en un sistema eléctrico de 3 hilos, fije el cable de tierra

del artefacto (
brida de montaje fijación (

Nota: En las correas de accesorios compatibles tornillos, primero instale los

dos tornillos de montaje de la correa.

Cualquier agujero roscado restante puede ser utilizado para el tornillo de tierra.

Cadena Hung Accesorios

Loop alambre de tierra (

plástico) debajo de la cabeza del tornillo de tierra (
fijación (
directamente al cable de tierra del sistema de construcción con un tamaño
adecuado twist conectores – Véase la Figura 2

Accesorios Posterior Monte

Conecte el cable de tierra del artefacto (

recubierto de plástico) a tierra de la fuente de alimentactión con conector de
tamaño adecuado en el interior puesto enlaces en forma. Cubra el extremo
abierto del conector con sellador de silicona para formar un sello hermético -

Véase la Figura 3

E) (generalmente de cobre o verde recubierto de plástico) a la

1) y conecte el extremo suelto del cable de tierra luminaria

Lea las Instrucciones de cableado y conexión a tierra [

1) con el tornillo de tierra (2) – Véase la Figura 1.

E)

(generalmente de cobre o verde recubierto de

.

FRI

2) en la brida de montaje

.

E) (generalmente de cobre o verde

S 18

], e

o 2

o 2.

FRIS18

CÂBLAGE ÉCHOUAGE INSTRUCTIONS

Avertissement De Sécurité: Lire câblage et de mise à la terre instructions [

instructions supplémentaires. Couper l’alimentation électrique pendant l’installation. Si un nouveau câblage nést
nécessaire, consultez un ékectricien qualifié ou les autorités locales pour connaître les exigences du code.

ETAPE 1 INSTRUCTIONS DE CÂBLAGE

Luminaires Itérieurs

. Branchez le câble d’alimentation positive (A) (généralement noir ou, côté

1

.

lisse banalisée de la corde à deux conducteurs) au plomb de fixation positive

(B) avec la torsion de taille appropriée sur le connecteur - Voir Schéma 1

2. Raccorder le fil d’alimentation negative (C) (généralement blanc ou l’, côté

marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).

3. S’il vous plait se referrer aux instructions ci-dessous pour remplir la terre

toutes les connexions électriques.

Luminaires Extérieurs

1. Brancher le fil d’alimentation positive (A) (généralement noir ou, côté lisse

banalisée de la corde à deux conducteur) à plomb de fixation positive (B) avec
la torsion de taille appropriée sur le connecteur – Voir Schéma 1

2. Connecter le fil d’alimentation negative (C) (généralement blanc ou l’, côté

marqué nervurée du fil à deux conducteurs) au conducteur négatif de
l’appareil (D).

3. Couvrir extrémité ouberte de connecteurs avec du silicone pour former un

joint étanche à l’eau.

• Se l’installation d’un luminaire de montage mural, utiliser calfeautrage pour
sceller l’espace entre la plaque de montage de fixation (plaque arrière) et la
paroi. Cela aidera à emp6echer l’eau de pénétrer dans la boîte de sortie. Si la
surface du mur es
montage d’appareils spécialement.

4. S’il vous plait se referrer aux instructions ci-dessous pour terminer la terre

t bardage à clin, utiliser calfeautrage et une plate-forme de

toutes les connexions électriques.

ETAPE 2 INSTRUCTIONS DE MISE

Montage Encastré Fixtures

Pour la terre positive dans un système électrique à 3 fils, fixez le fil de terre du

luminaire (
de fixation de fixation (

Remarque: Sur les sangles pour les appareils pris en charge à vis, installez

d’abord les deux vis de fixation à sangle.
Tout trou taraudé restante peut être utilisée pour la vis de terre.
Chaîne Accroché Luminaires
Boucle fil du luminaire au sol (E) (généralement en cuivre ou vert recouvert de

plastique) sous la tête de la vis de terre (

1

(

sur le fil de terre du système de construction avec une taille appropriée

connecteurs à visser - Voir Schéma 2

Luminaires Aprés Montage

Brancher le fil de terre du luminaire (E) (généralement en cuivre ou vert

recouvert de plastique) à la masse de l’alimentation avec une taille appropriée

torsion sur le conecteur à l’intérieur de la poste. Couvrir extrémité ouverte du

connecteur avec du mastic silicone pour former un joint ètache à l’eau – Voir

Schéma 3

E) (généralement en cuivre ou vert recouvert de plastique) à la sangle

1) avec la vis de terre (2) – Voir Schéma 1.

) et se connecter à l’extrémité libre du fil de terre du luminaire directement

.

FR

IS 18]

ou 2.

2) sur la sangle de fixation de fixation

.

et les

et 2

FRIS18

WIRING AND GROUNDING INSTRUCTIONS

Safety Warning: Read wiring and grounding instructions [FR

directions. Turn power supply off during installation. If new wiring is required, consult a qualified electrician
or local authorities for code requirements.

STEP 1 WIRING INSTRUCTIONS

Indoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth, unmarked

side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.

2. Connect negative supply wire (C) (typically white or the ribbed, marked side

of the two-conductor cord) to negative fixture lead (D)

3. Please refer to the grounding instructions below to complete all electrical

connections.

Outdoor Fixtures

1. Connect positive supply wire (A) (typically black or the smooth, unmarked

side of the two-conductor cord) to positive fixture lead (B) with
appropriately sized twist on connector – See Drawing 1 or 2.

2. Connect negative supply wire (C) (typically white or the ribbed, marked side

of the two-conductor cord) to negative fixture lead (D)

3. Cover open end of connectors with silicone sealant to form a watertight seal.

installing a wall mount fixture, use caulk to seal gaps between the fixture

• If
mounting plate (backplate) and the wall. This will help prevent water from
entering the outlet box. If the wall surface is lap siding, use caulk and a
fixture mounting platform specially.

4. Please refer to the grounding instructions below to complete all electrical
connections.

STEP 2 GROUNDING INSTRUCTIONS

Flush Mount Fixtures

For positive grounding in a 3-wire electrical system, fasten the fixture ground

E) (typically copper or green plastic coated) to the fixture mounting strap

wire (

) with the ground screw (2) – See Drawing 1.

1

(

Note: On straps for screw supported fixtures, first install the two mounting

screws in strap.

Any remaining tapped hole may be used for the ground screw.
Chain Hung Fixtures

Loop fixture ground wire (

the head of the ground screw (
the loose end of the fixture ground wire directly to the ground wire of the
building system with appropriately sized twist-on connectors – See Drawing 2

Post-Mount Fixtures

Connect fixture ground wire (E)

power supply ground with appropriately sized twist-on connector inside post.
Cover open end of connector with silicone sealant to form a watertight seal –

See Drawing 3

.

E) (typically copper or green plastic coated) under

IS 18

and any additional

]

2) on fixture mounting strap (1) and connect to

(typically copper or green plastic coated) to

[DRAWING 1]

[DRAWING 2]

[DRAWING 3]

.

08.23.13
