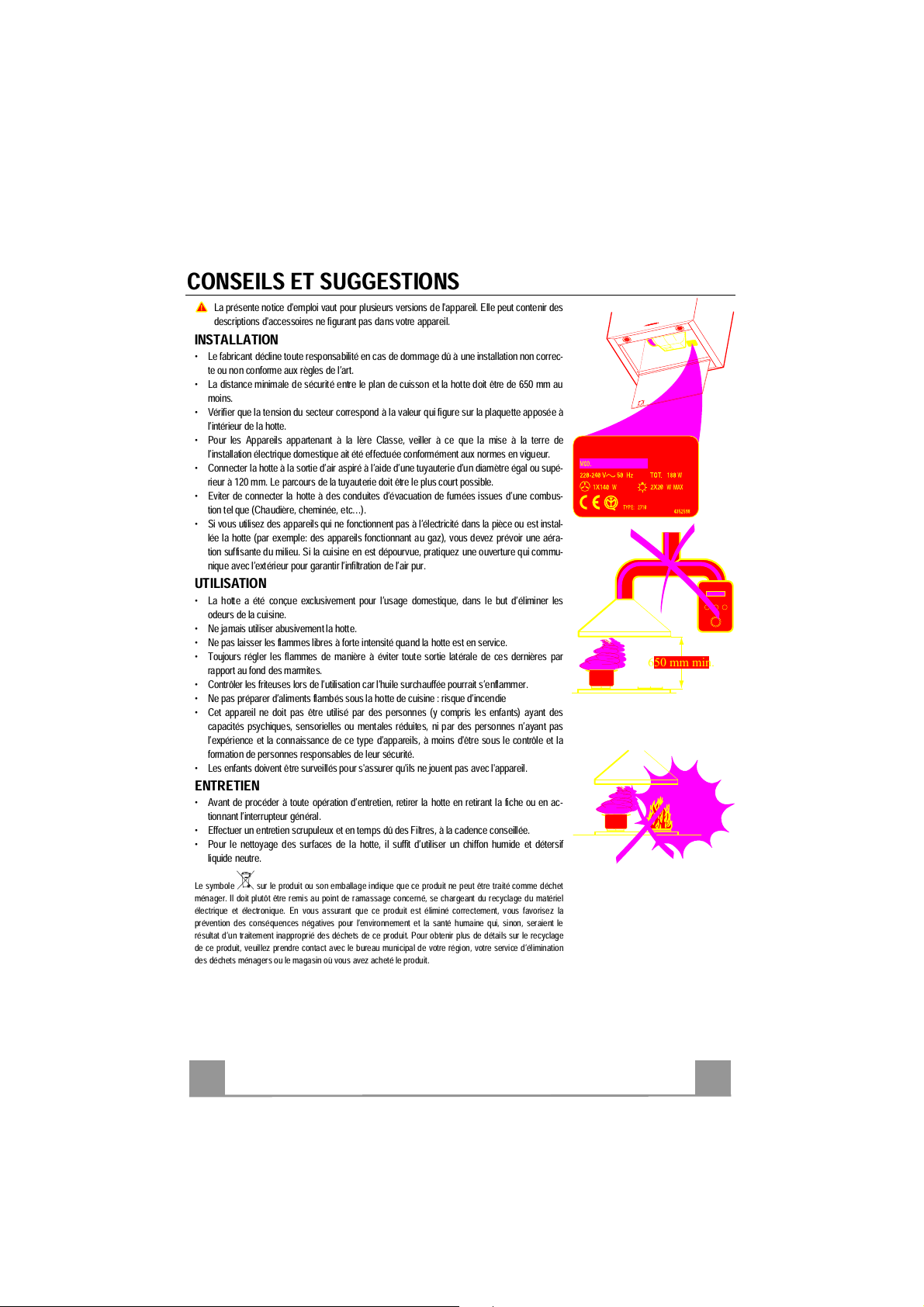

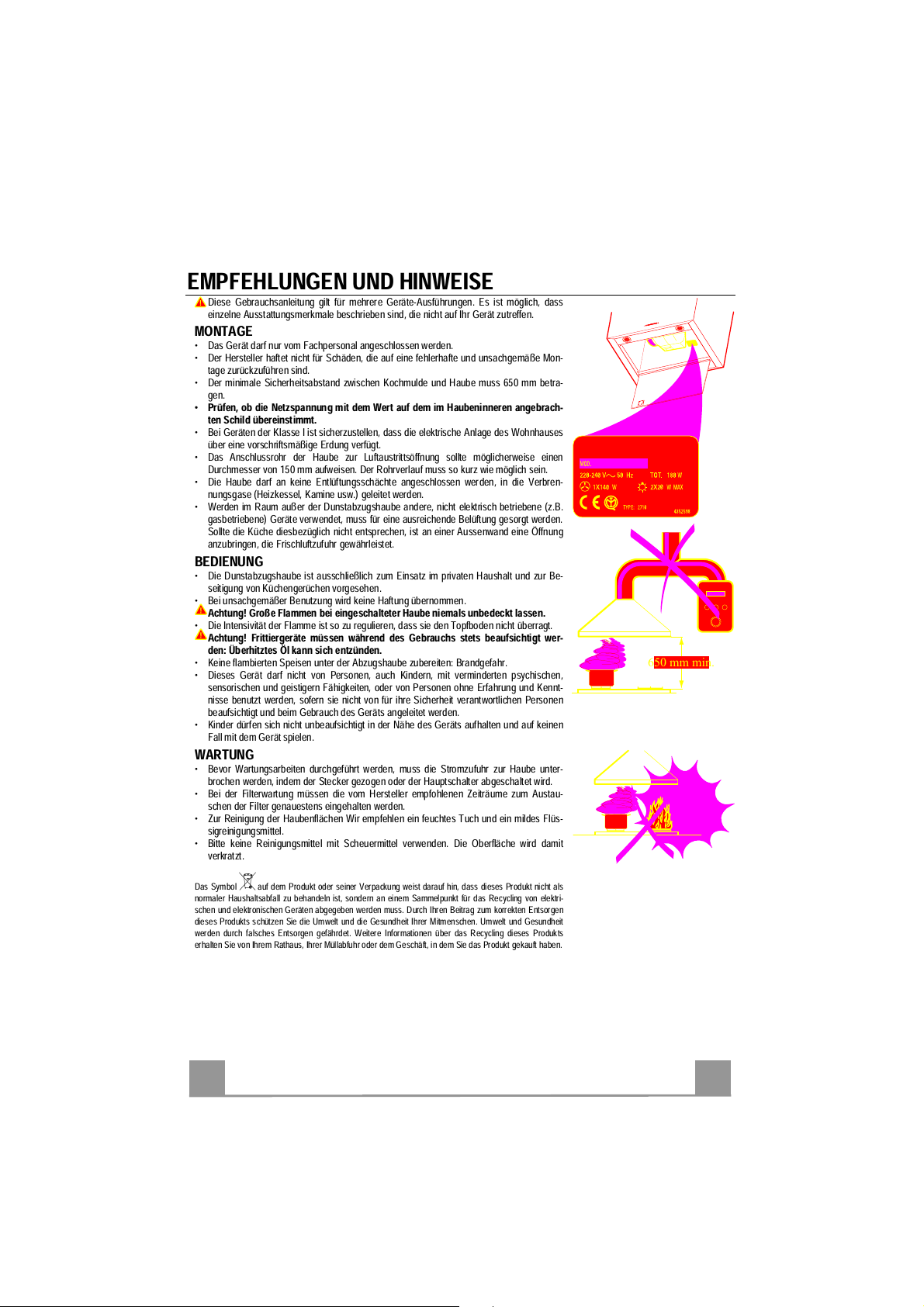

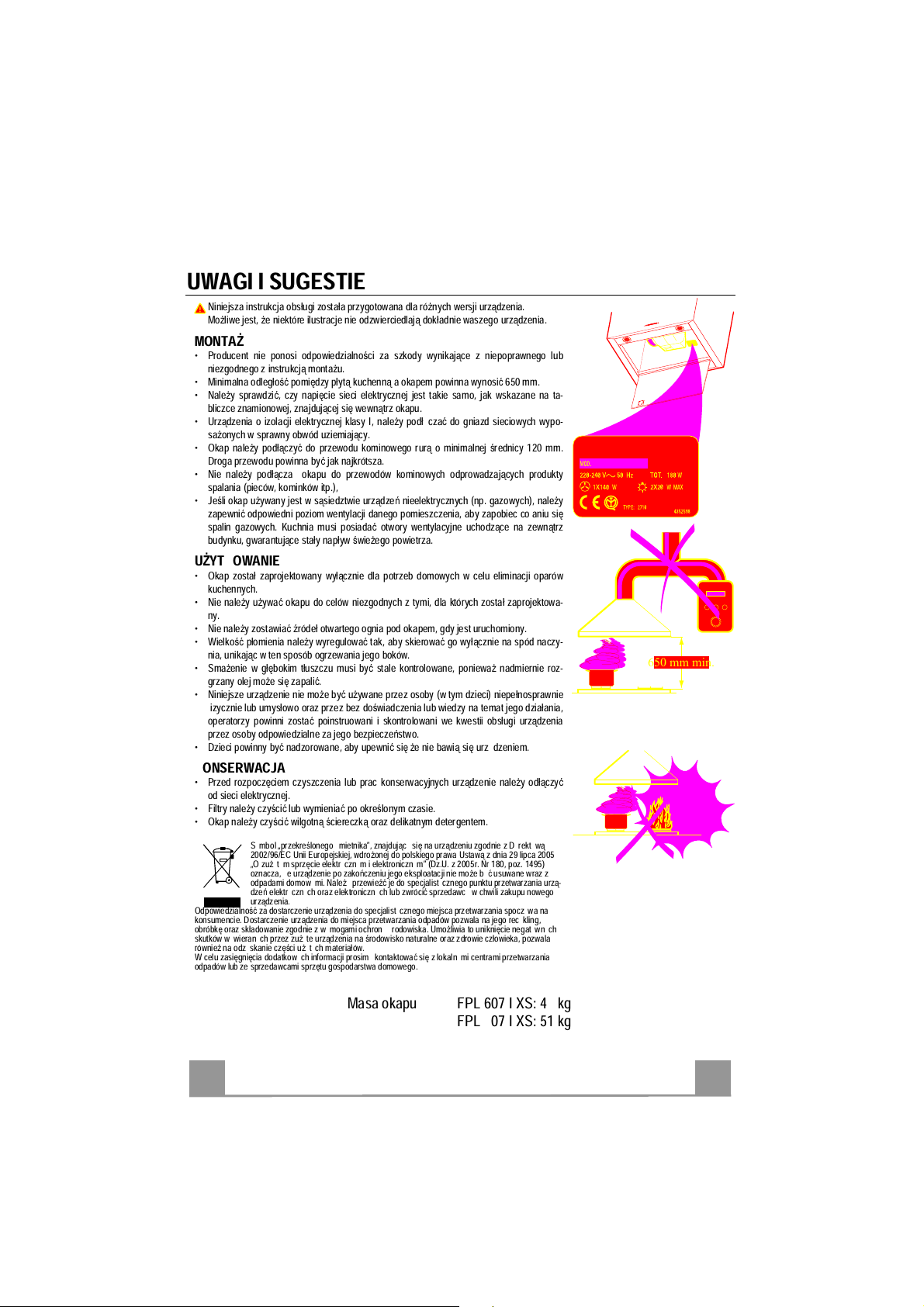

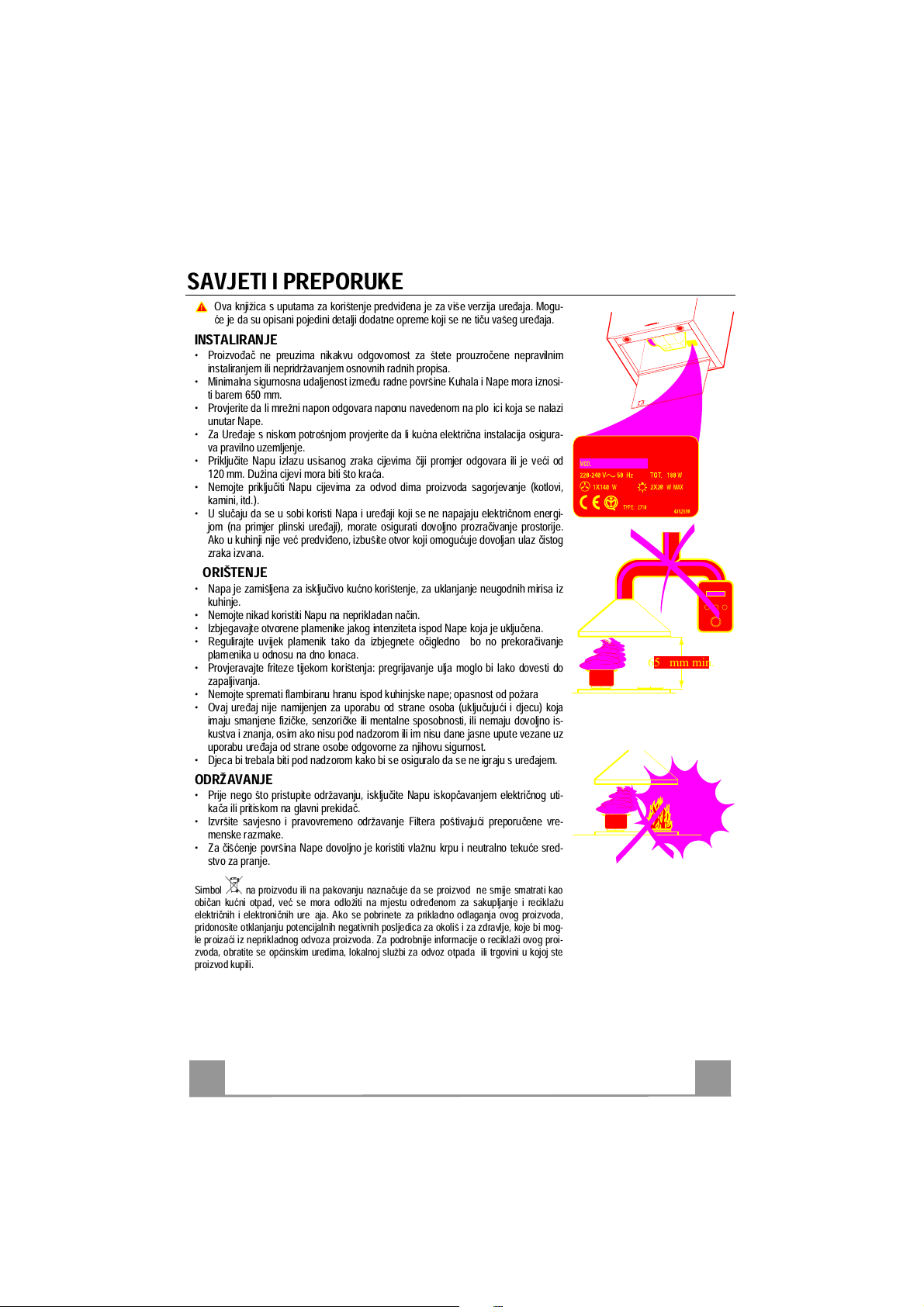

RECOMMENDATIONS AND SUGGESTIONS

The Instructions for Use apply to several versions of this appliance. Accordingly, you may find descriptions of individual features that do not apply to your specific appliance.

INSTALLATION

• The manufacturer will not be held liable for any damages resulting from incorrect or improper installation.

• The minimum safety distance between the cooker top and the extractor hood is 650 mm.

• Check that the mains voltage corresponds to that indicated on the rating plate fixed to the inside of the hood.

• For Class I appliances, check that the domestic power supply guarantees adequate earthing.

Connect the extractor to the exhaust flue through a pipe of minimum diameter 120

mm. The route of the flue must be as short as possible.

• Do not connect the extractor hood to exhaust ducts carrying combustion fumes (boilers, fireplaces, etc.).

• If the extractor is used in conjunction with non-electrical appliances (e.g. gas burn- ing appliances), a sufficient degree of aeration must be guaranteed in the room in order to prevent the backflow of exhaust gas. The kitchen must have an opening communicating directly with the open air in order to guarantee the entry of clean air.

USE

• The extractor hood has been designed exclusively for domestic use to eliminate kitchen smells.

• Never use the hood for purposes other than for which it has ben designed.

• Never leave high naked flames under the hood when it is in operation.

• Adjust the flame intensity to direct it onto the bottom of the pan only, making sure that it does not engulf the sides.

• Deep fat fryers must be continuously monitored during use: overheated oil can burst into flames.

• Do not flambè under the range hood; risk of fire

• This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appli- ance by a person responsible for their safety.

• Children should be supervised to ensure that they do not play with the appliance.

MAINTENANCE

• Switch off or unplug the appliance from the mains supply before carrying out any maintenance work.

• Clean and/or replace the Filters after the specified time period.

• Clean the hood using a damp cloth and a neutral liquid detergent.

The symbol

on the product or on its packaging indicates that this product may not be treated as household waste. Instead it shall be handed over to the applicable collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could other- wise be caused by inappropriate waste handling of this product. For more detailed information about recycling of this product, please contact your local city office, your household waste disposal service or the shop where you purchased the product.

650 mm min.

Page 10

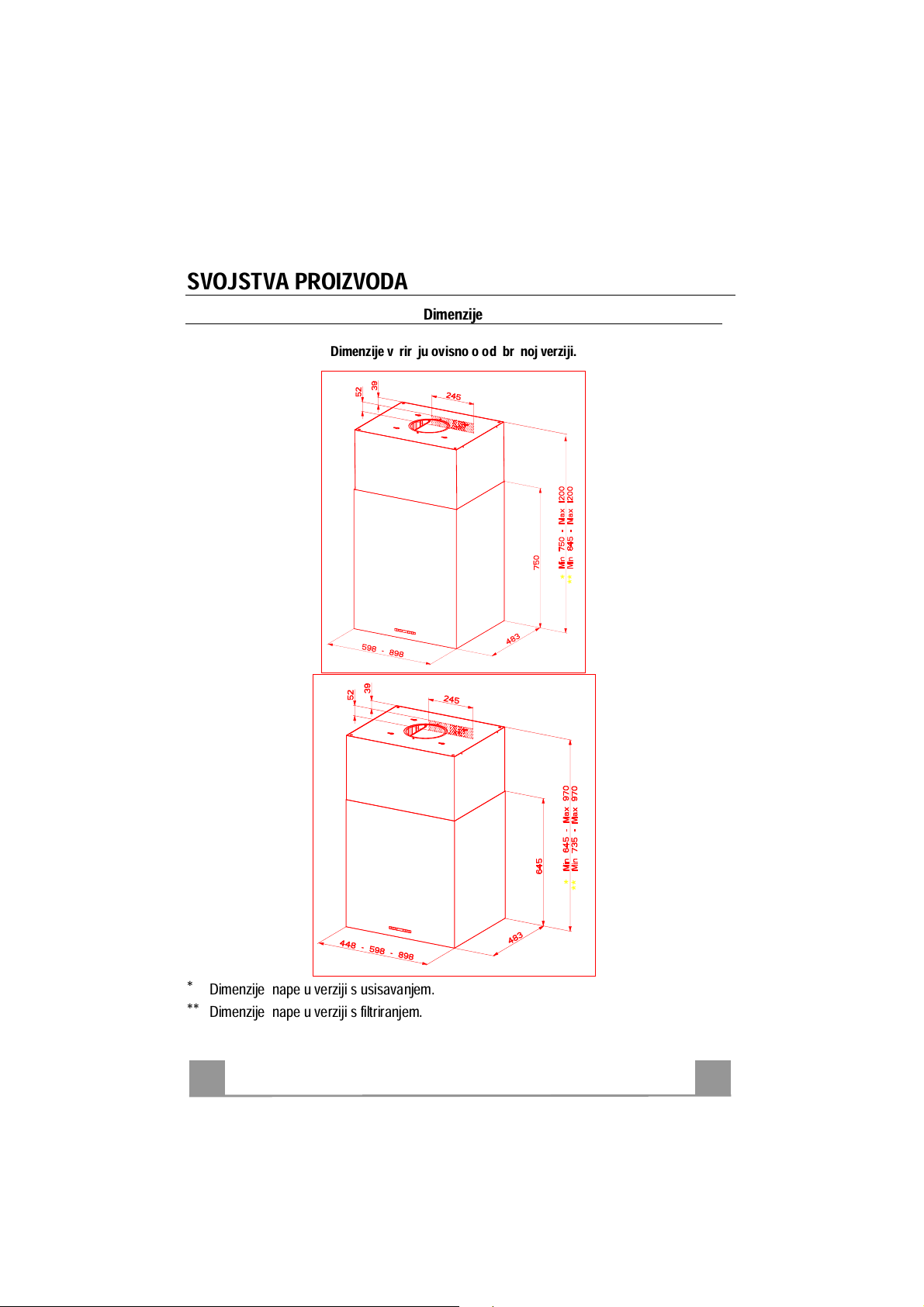

CHARACTERISTICS

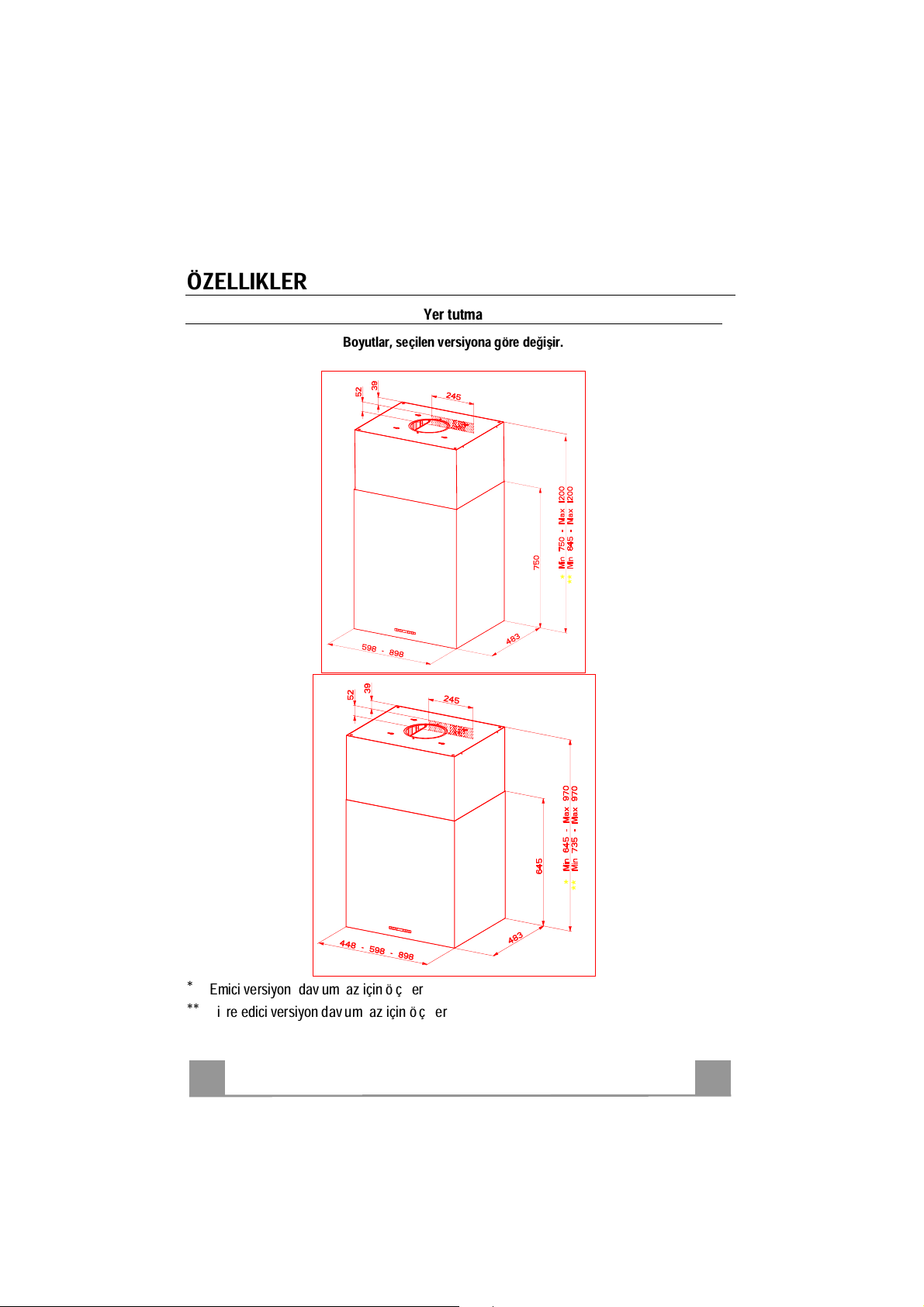

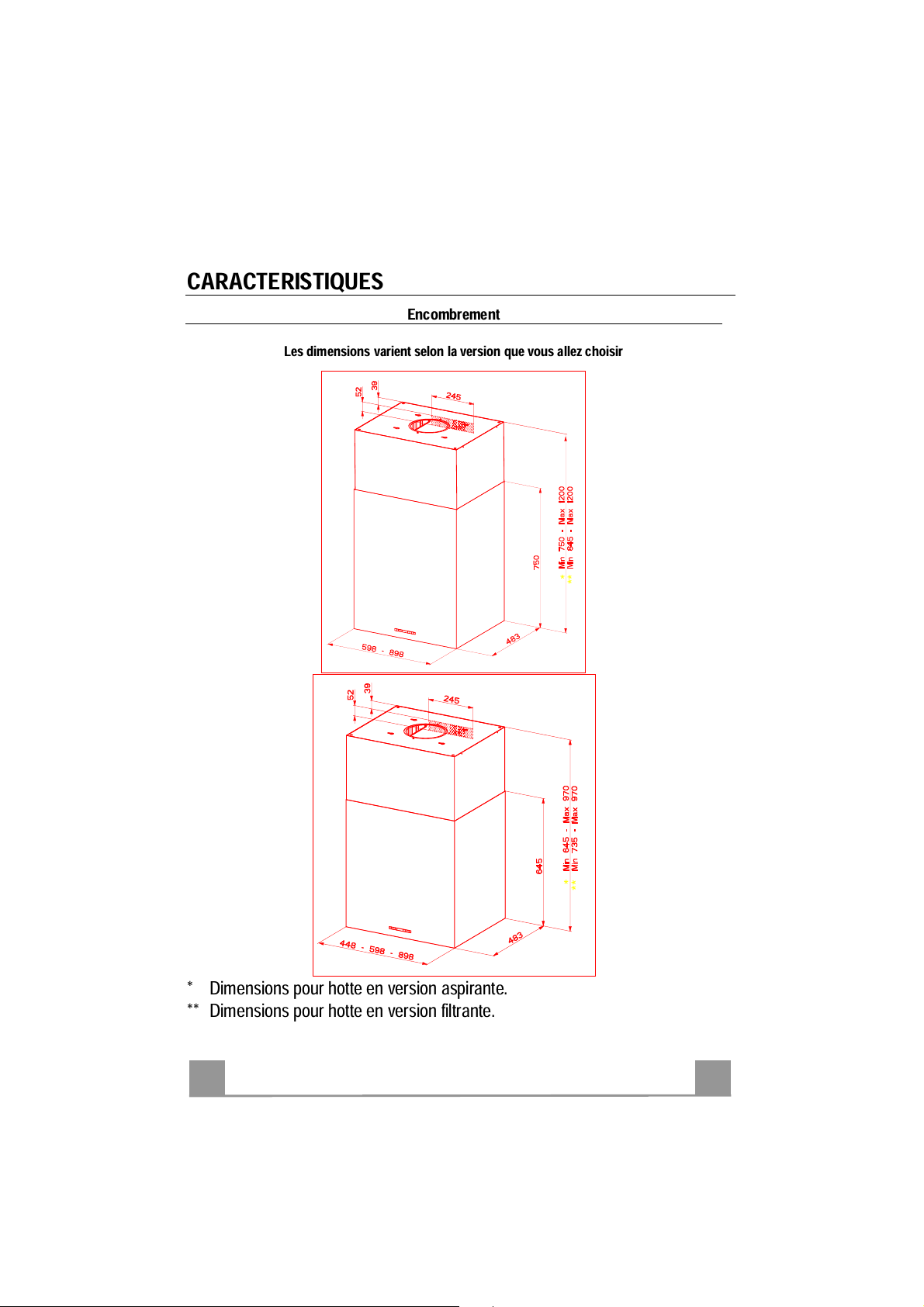

Dimensions

The dimensions depend on the chosen version

* Dimensions of the hood in ducting version. ** Dimensions of the hood in recycling version.

Page 11

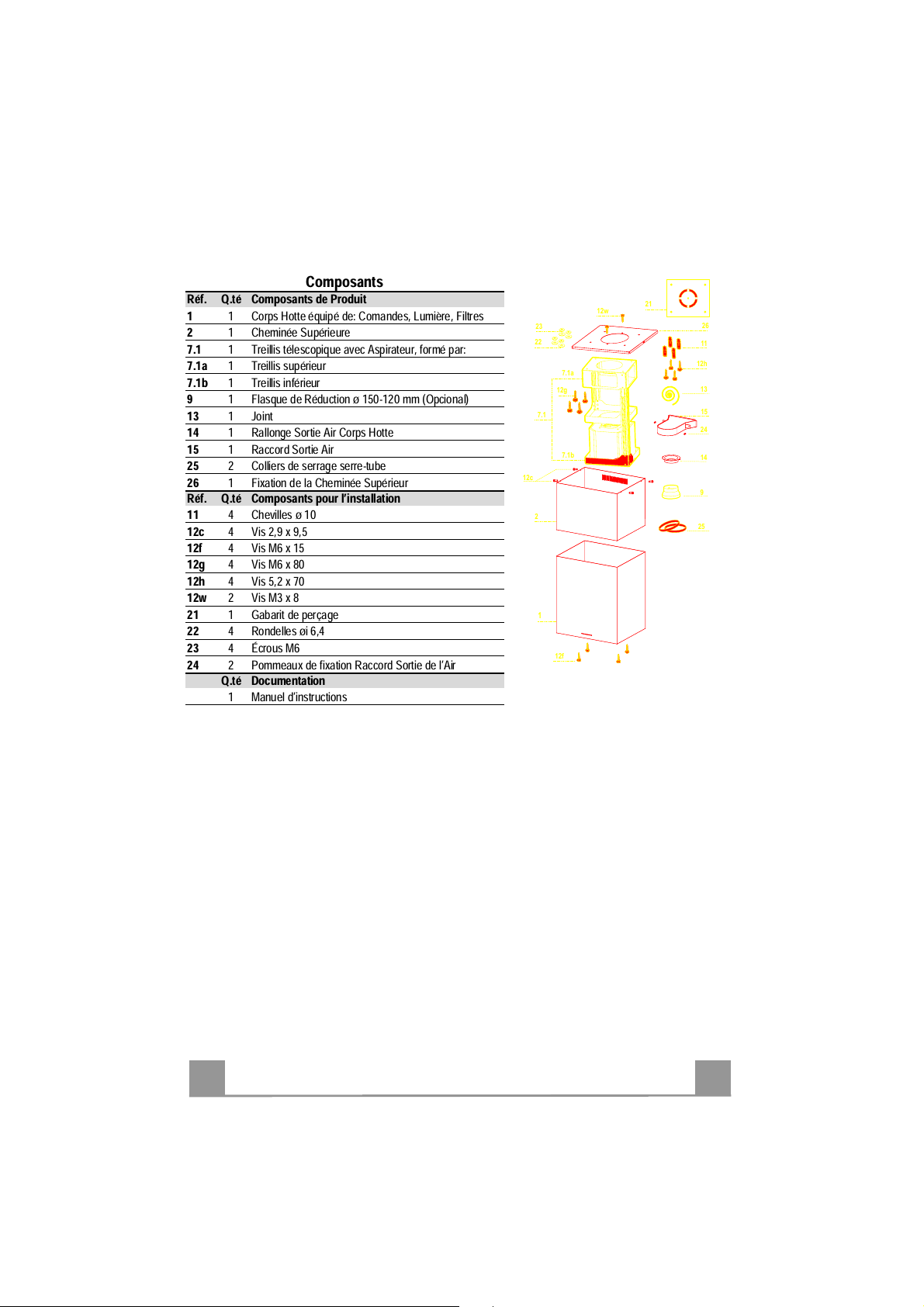

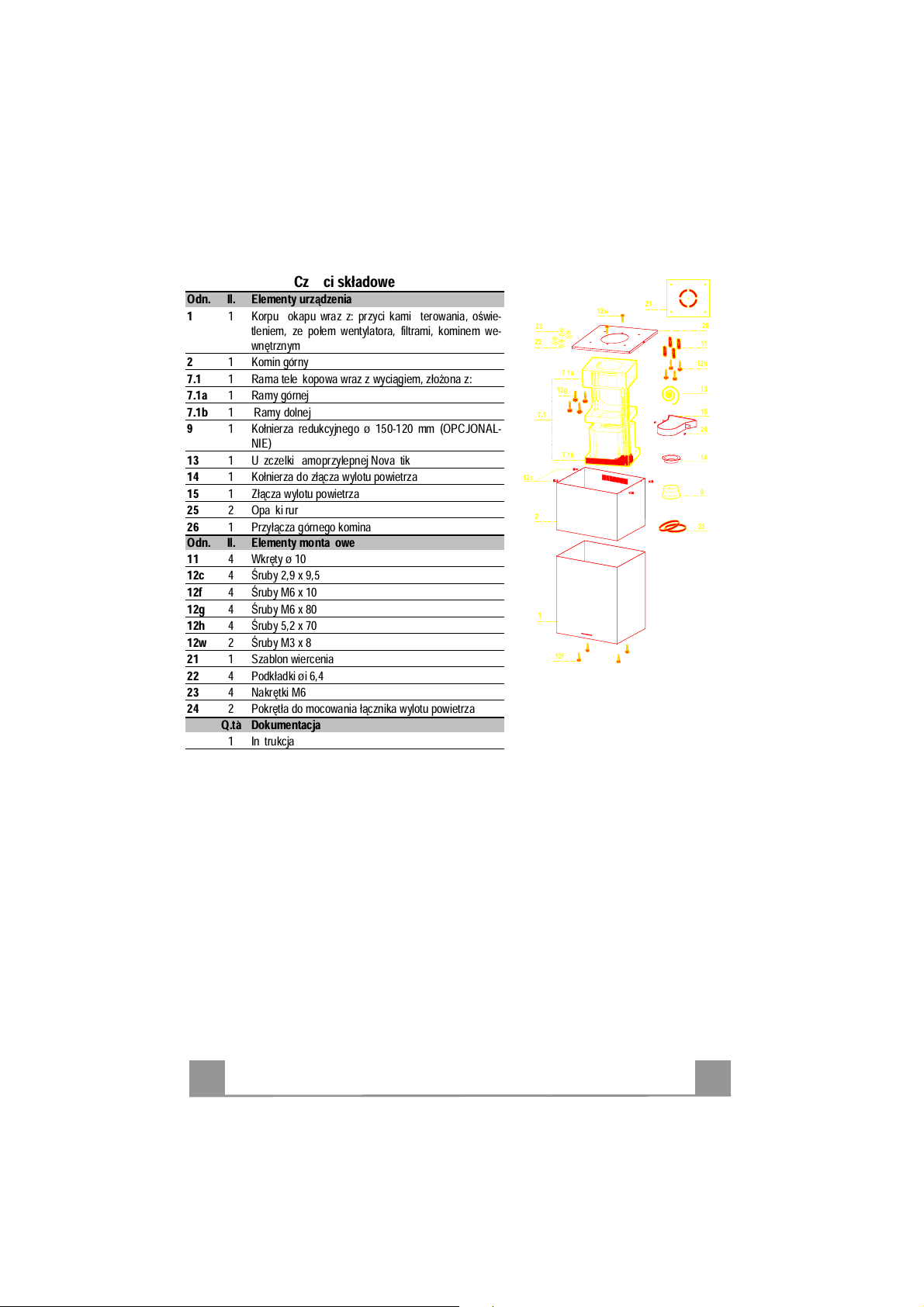

Components

Ref. Q.ty Product Components 1

1 Hood Body, complete with: Controls, Light, Blower,

Filters

1 Upper Chimney

7.1

1 Telescopic frame complete with extractor, consisting of:

7.1a

1 Upper frame

7.1b

1 Lower frame

1 Reducer Flange ø 150-120 mm (Optional)

1 Gasket

1 Hood Body Air Outlet Extension Piece

1 Air Outlet Connection

2 Pipe clamps

1 Fixing Part of the upper Chimney

Ref. Q.ty Installation Components 11

4 Wall Plugs ø 10

12c

4 Screws 2,9 x 9,5

12f

4 Screws M6 x 15

12g

4 Screws M6 x 80

12h

4 Screws 5,2 x 70

12w

2 Screws M3 x 8

1 Drilling template

4 6.4 mm int. dia washers

4 M6 nuts

2 Fixing knobs for the air outlet connection piece

Q.ty Documentation

1 Instruction Manual

12h

12f

7.1

7.1b

7.1a

12g

12w

12c

Page 12

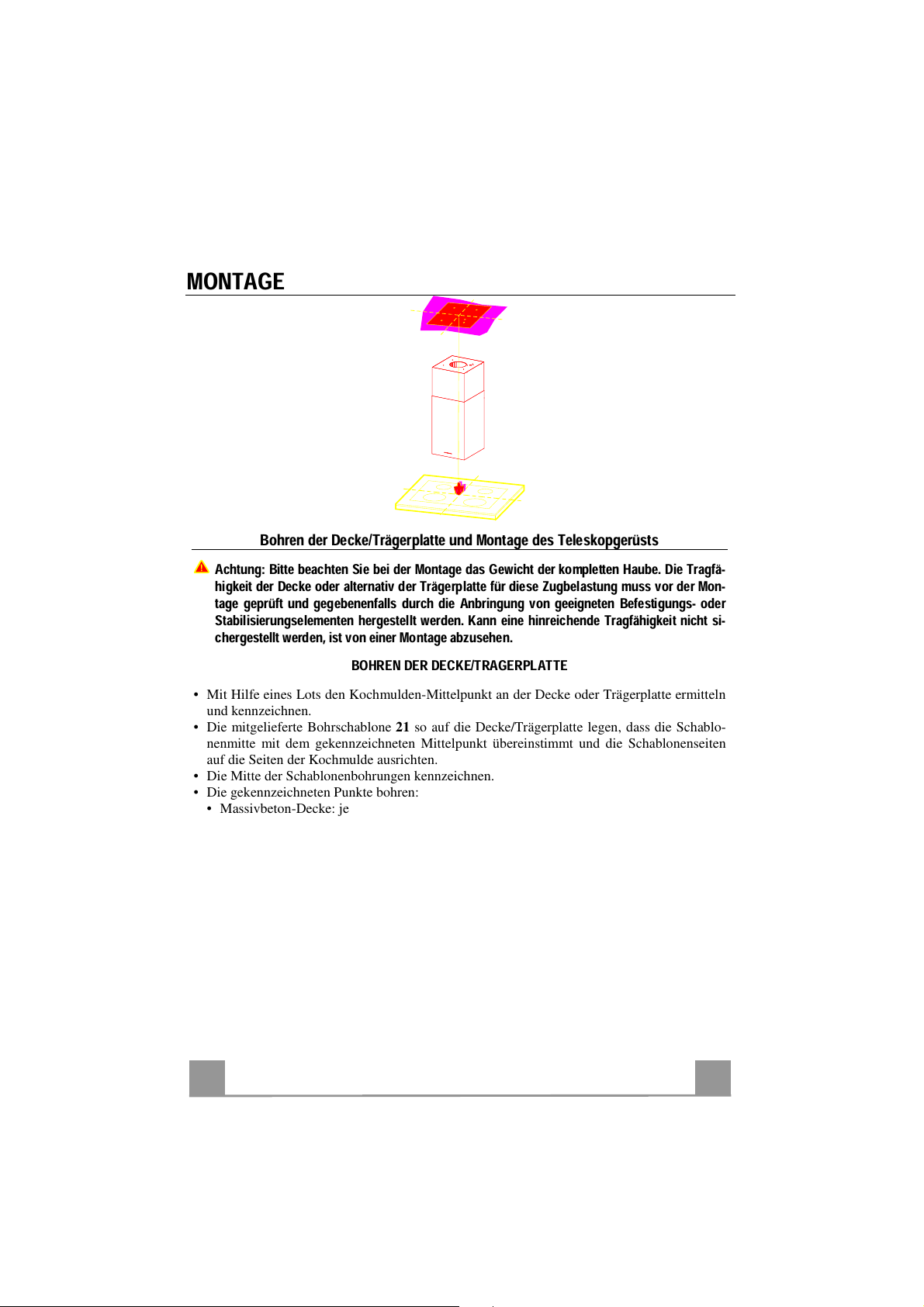

INSTALLATION

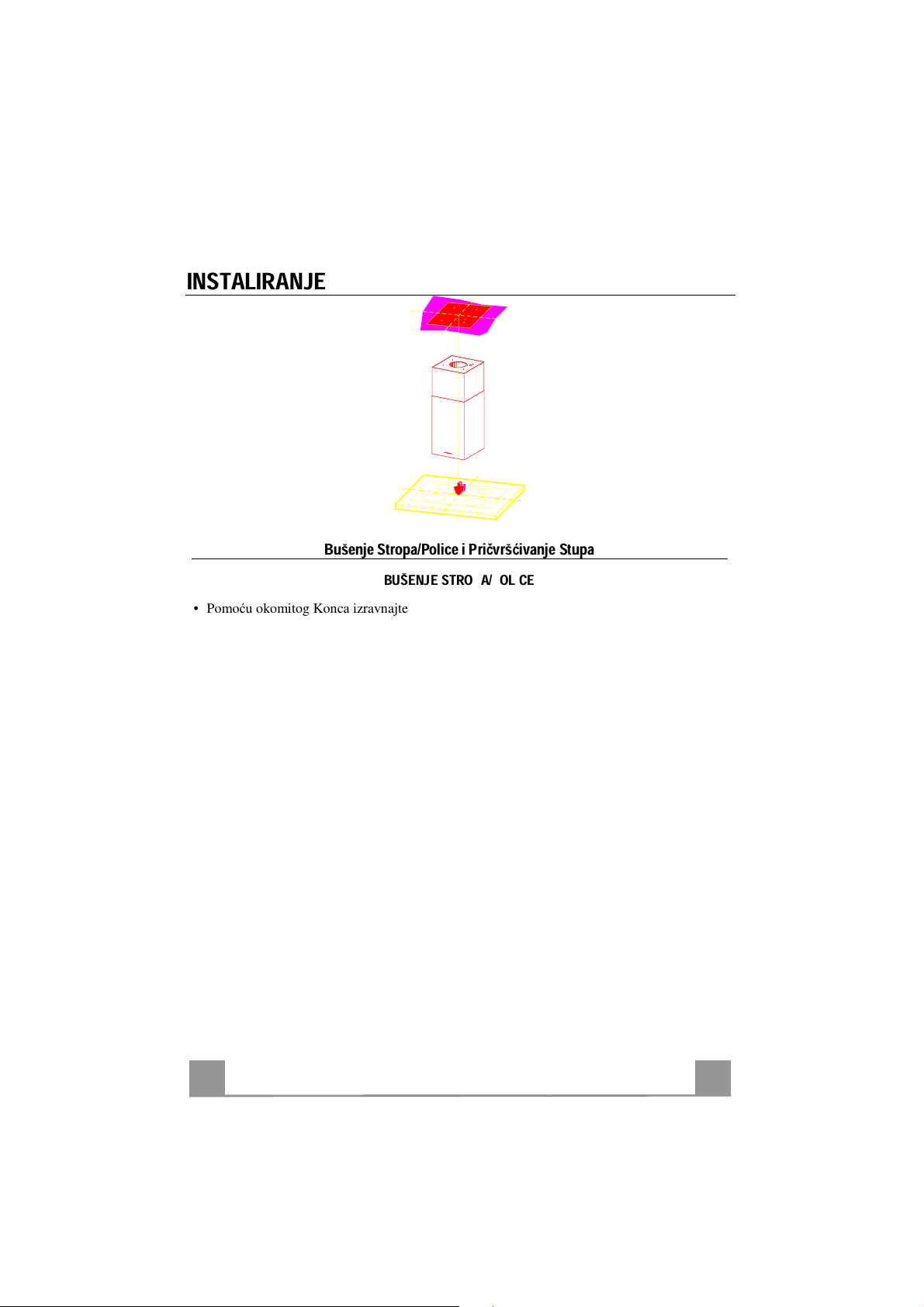

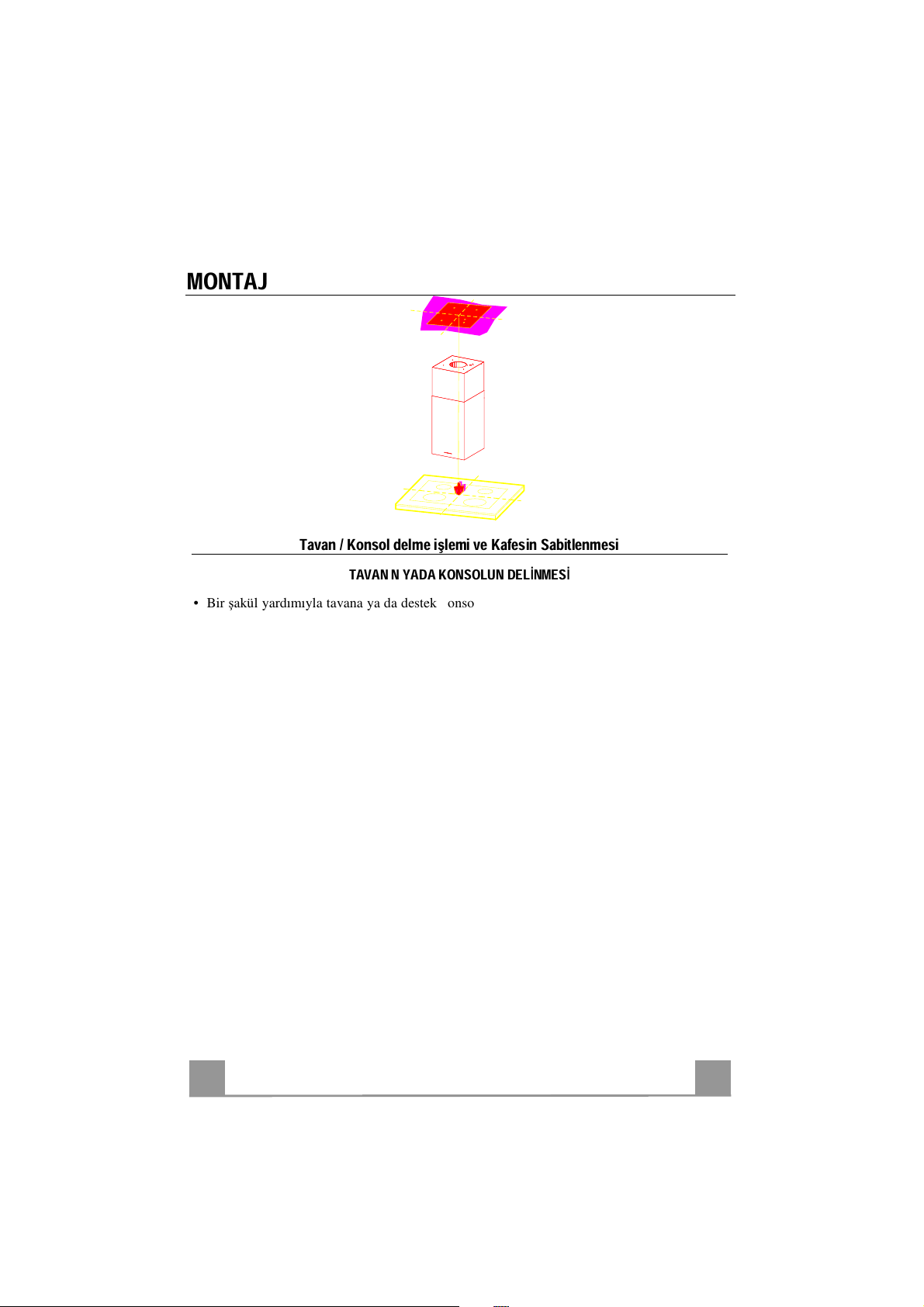

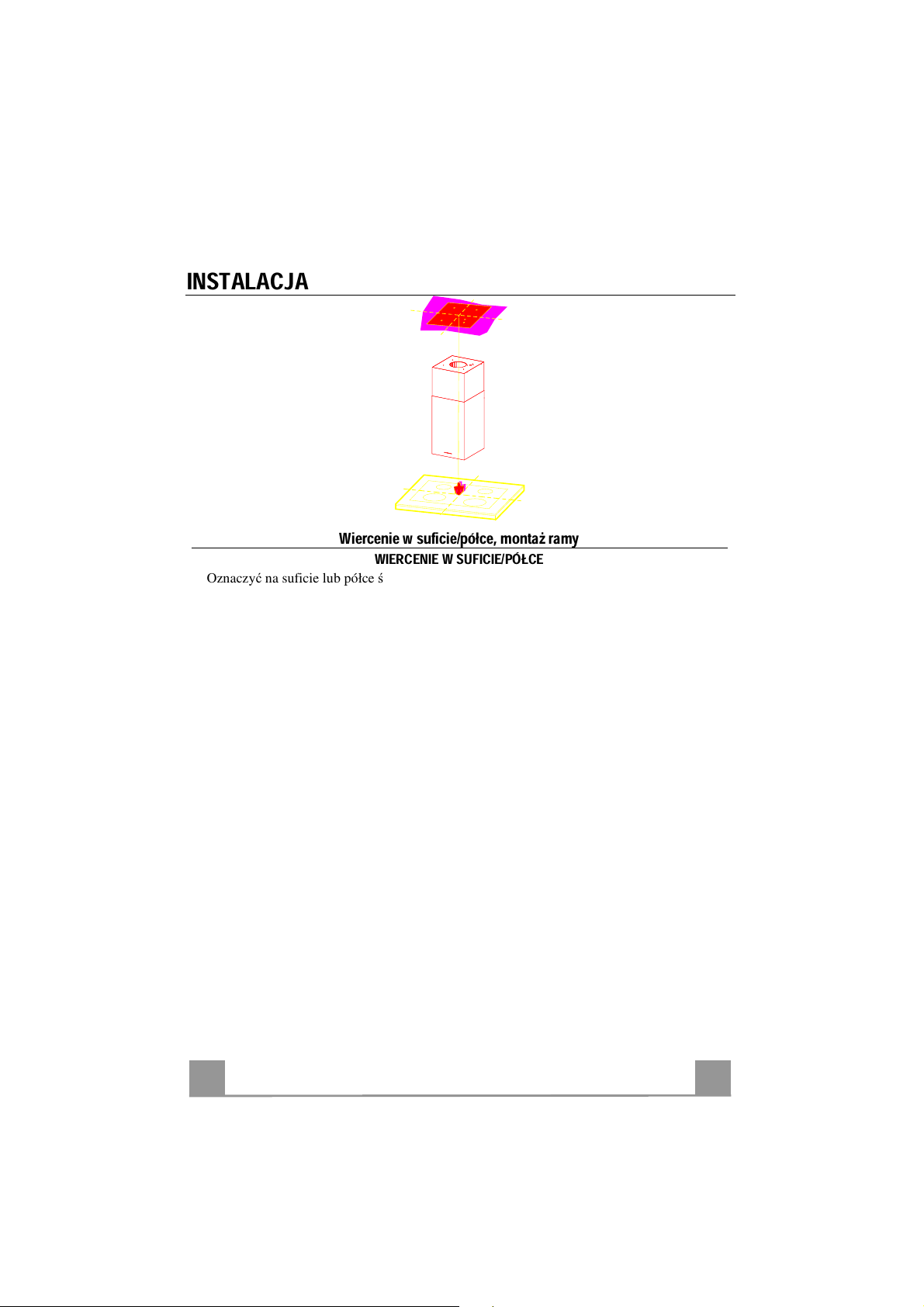

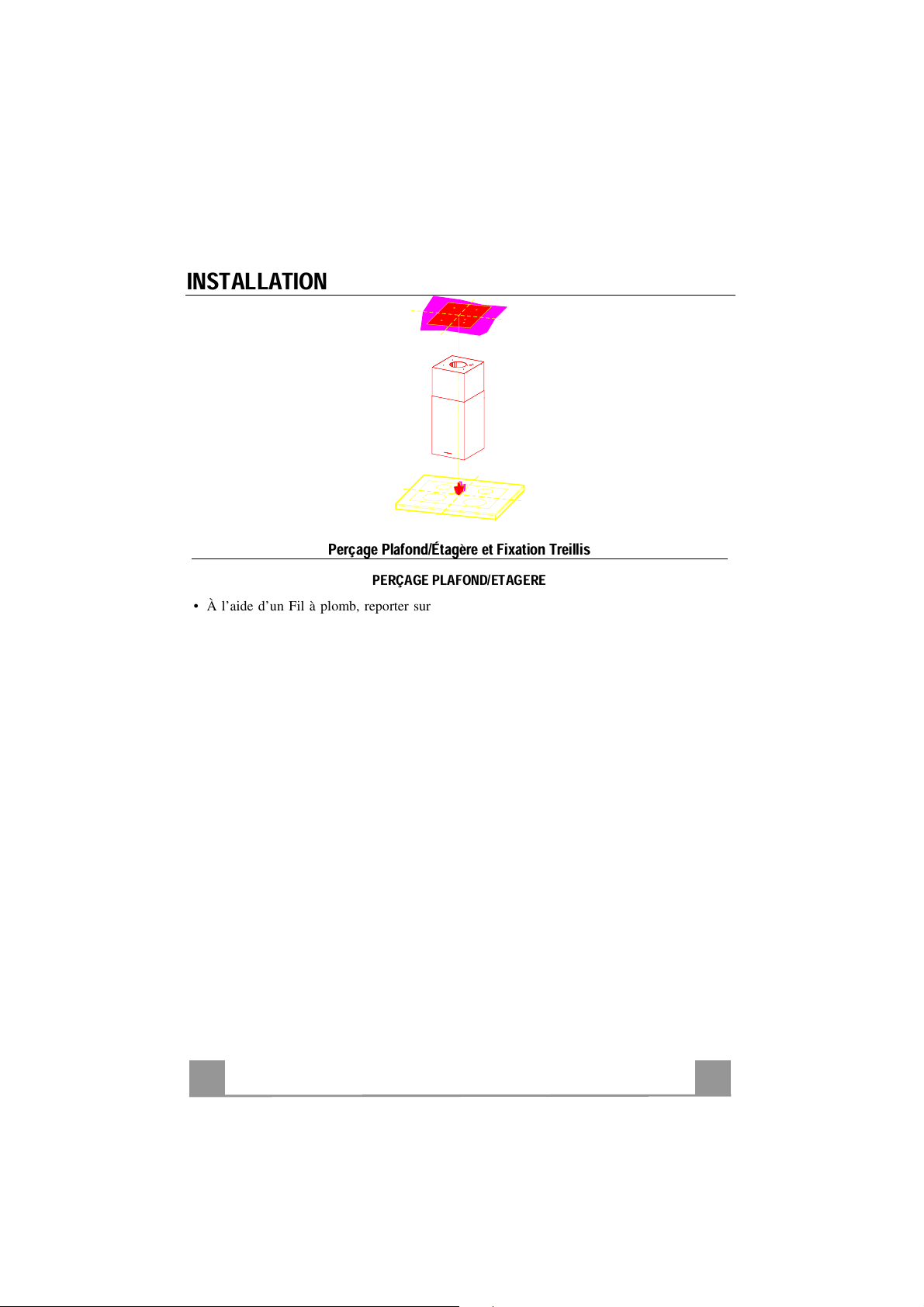

Drilling the Ceiling/shelf and fixing the frame

DRILLING THE CEILING/SHELF

• Use a plumb line to mark the centre of the hob on the ceiling/support shelf.

• Place the drilling template 21 provided on the ceiling/support shelf, making sure that the template is in the correct position by lining up the axes of the template with those of the hob.

• Mark the centres of the holes in the template.

• Drill the holes at the points marked:

• For concrete ceilings, drill for plugs appropriate to the screw size.

• For hollow brick ceilings with wall thickness of 20 mm: drill ø 10 mm(immediately insert

the Dowels 11 supplied).

• For wooden beam ceilings, drill according to the wood screws used.

• For wooden shelf, drill ø 7 mm.

• For the power supply cable feed, drill ø 10 mm.

• For the air outlet (Ducted Version), drill according to the diameter of the external air ex-

haust duct connection.

• Insert two screws of the following type, crossing them and leaving 4-5 mm from the ceiling:

• For concrete ceilings, use the appropriate plugs for the screw size (not provided).

• for Cavity ceiling with inner space, with wall thickness of approx. 20 mm, Screws 12h,

supplied.

• For wooden beam ceilings, use 4 wood screws (not provided).

• For wooden shelf, use 4 screws 12g with washers 22 and nuts 23, provided.

Page 13

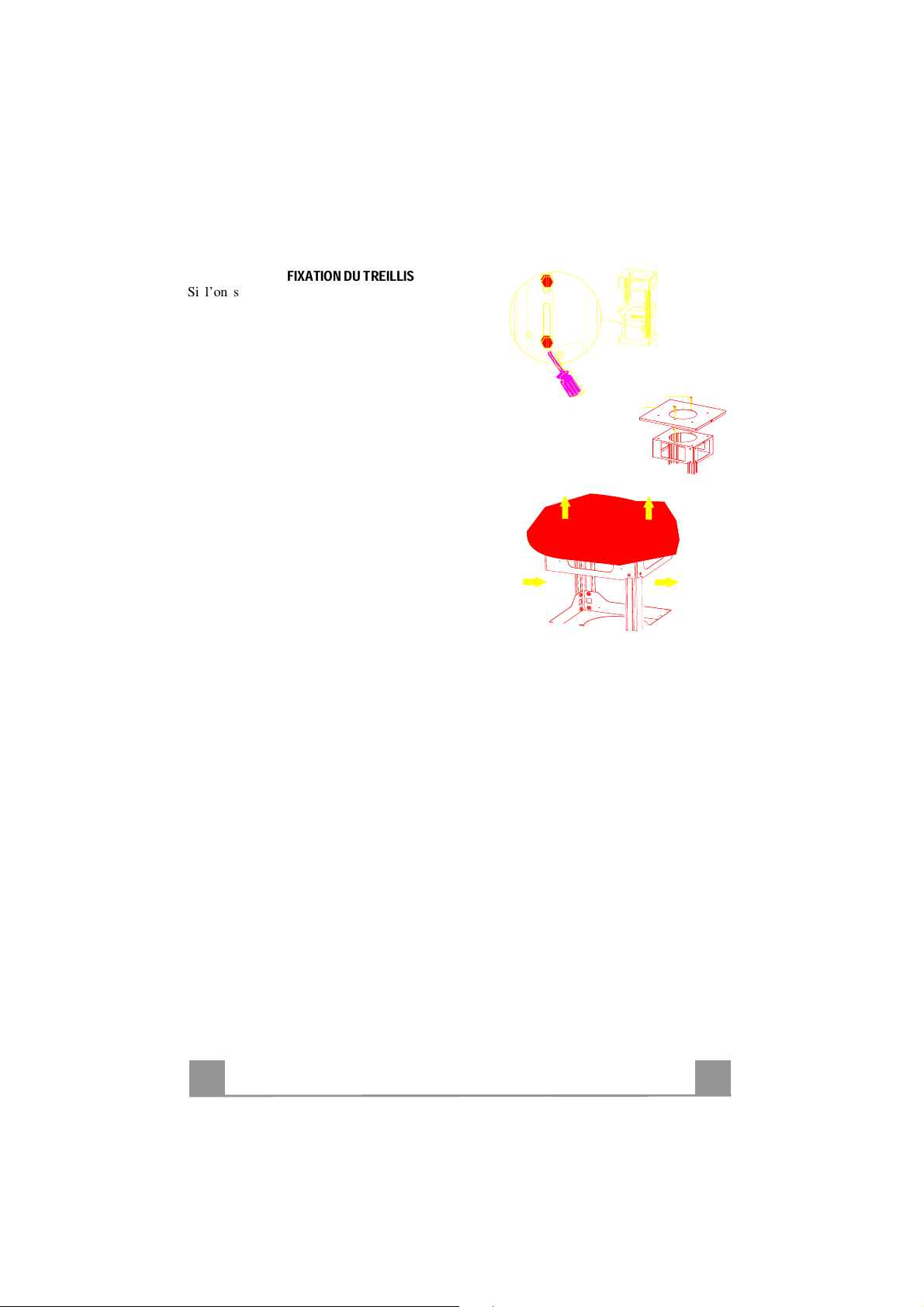

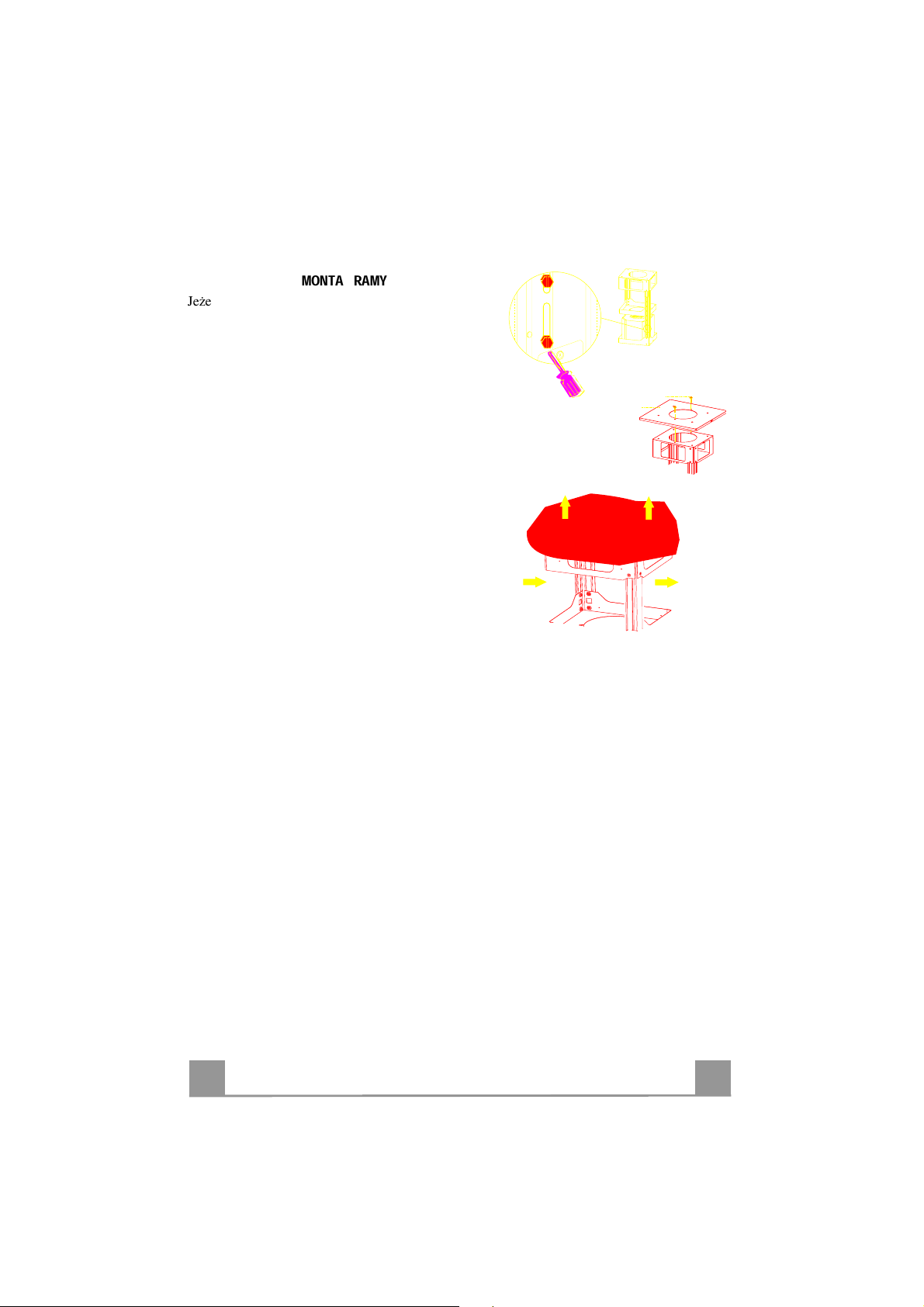

FIXING THE FRAME

If you wish to adjust the height of the frame, proceed as follows:

• Unfasten the metric screws joining the two columns, located at the sides of the frame.

• Adjust the frame to the height re

quired, then

replace all the screws removed as above.

• Fix the Fixing Part of the Upper Chimney 26 to the hanging kit using the 2 screws 12w (M3 x 8).

• Lift up the frame, fit the frame slots onto the screws up to the slot end positions.

• Tighten the two screws and fasten the other two

screws provided; before locking the screws com-

pletely, it is possible to adjust the frame by turning it, making sure that the screws do not come out of their housing in the adjustment slot.

• It is now possible to place and tighten the 4 safety screws, Proceed as follows:

• drill the ceiling with a 10 mm ø bit taking as refer-

ence the holes of the side parts of the upper chimney fixing part.

• insert the 4 dowels (provided).

• insert the washers (provided) to the screws and

tighten the screws

• The Frame must be securely fastened so as to support both the weight of the Hood and the stress caused by occasional axial pressure against the fitted Appliance. After fixing, make sure that the base is stable even when the Frame is subjected to lateral stress.

• If the Ceiling is not strong enough in the area where the hood is to be fixed, the Installer must strengthen the area using suitable plates and counterplates anchored to resistant structures.

12w

Page 14

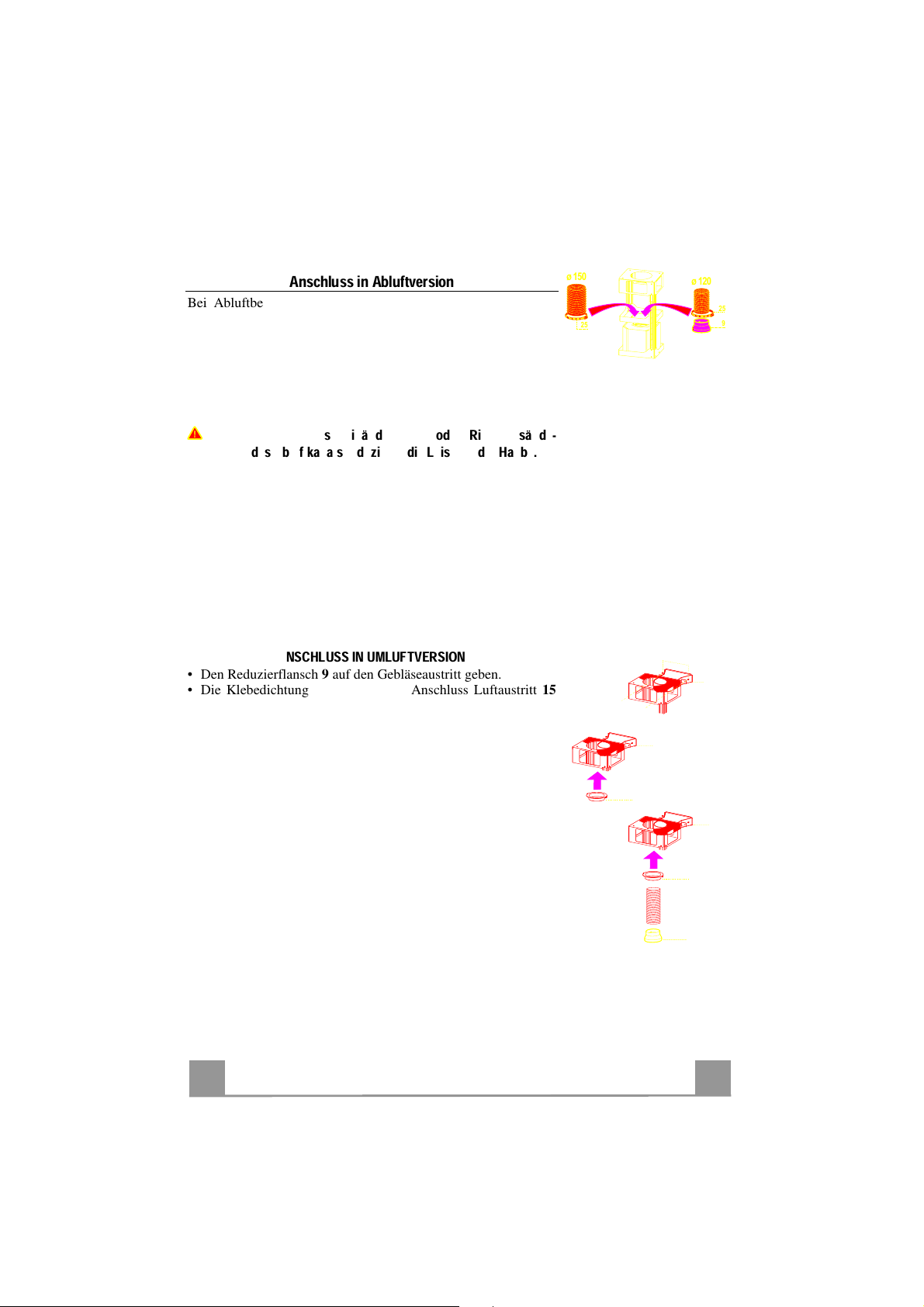

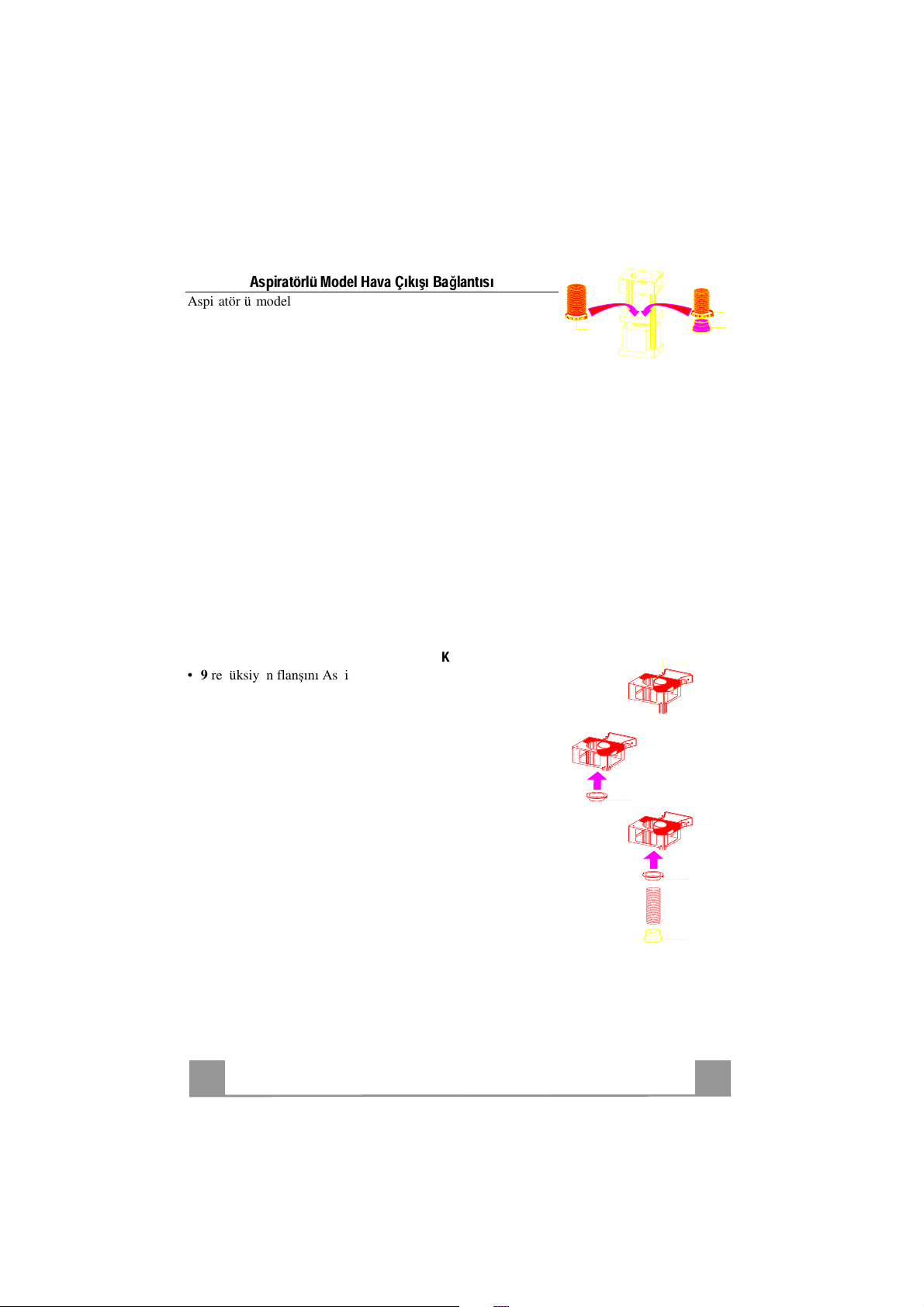

Ducted version air exhaust system Connection

When installing the ducted version, connect the hood to the chimney using either a flexible or rigid pipe ø 150 or 120 mm, the choice of which is left to the installer.

• To install a ø 120 mm air exhaust connection, insert the reducer flange 9 on the hood body outlet.

• Fix the pipe using the pipe clamps 25 provided.

• Remove any activated charcoal filters.

ø 150

ø 120

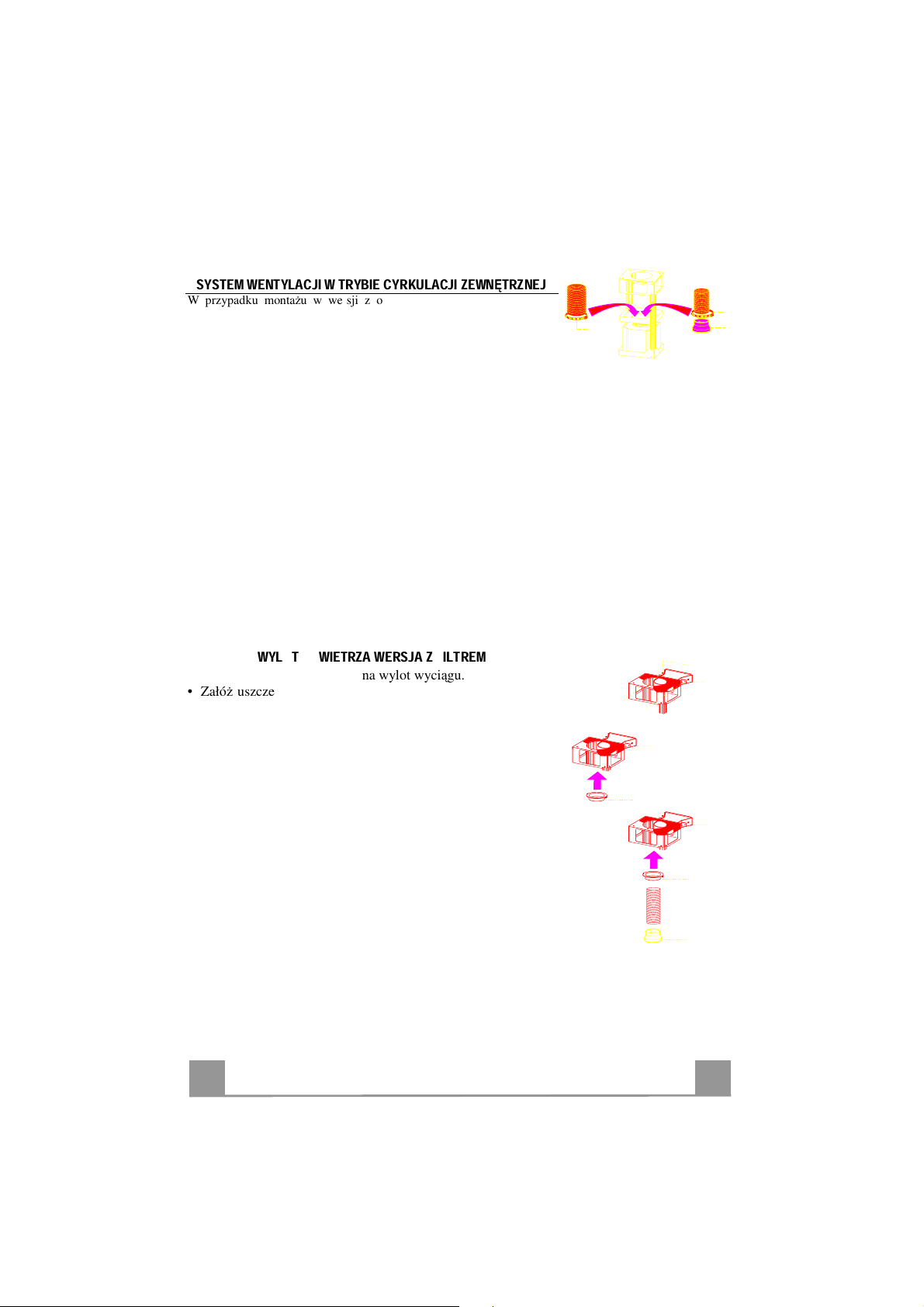

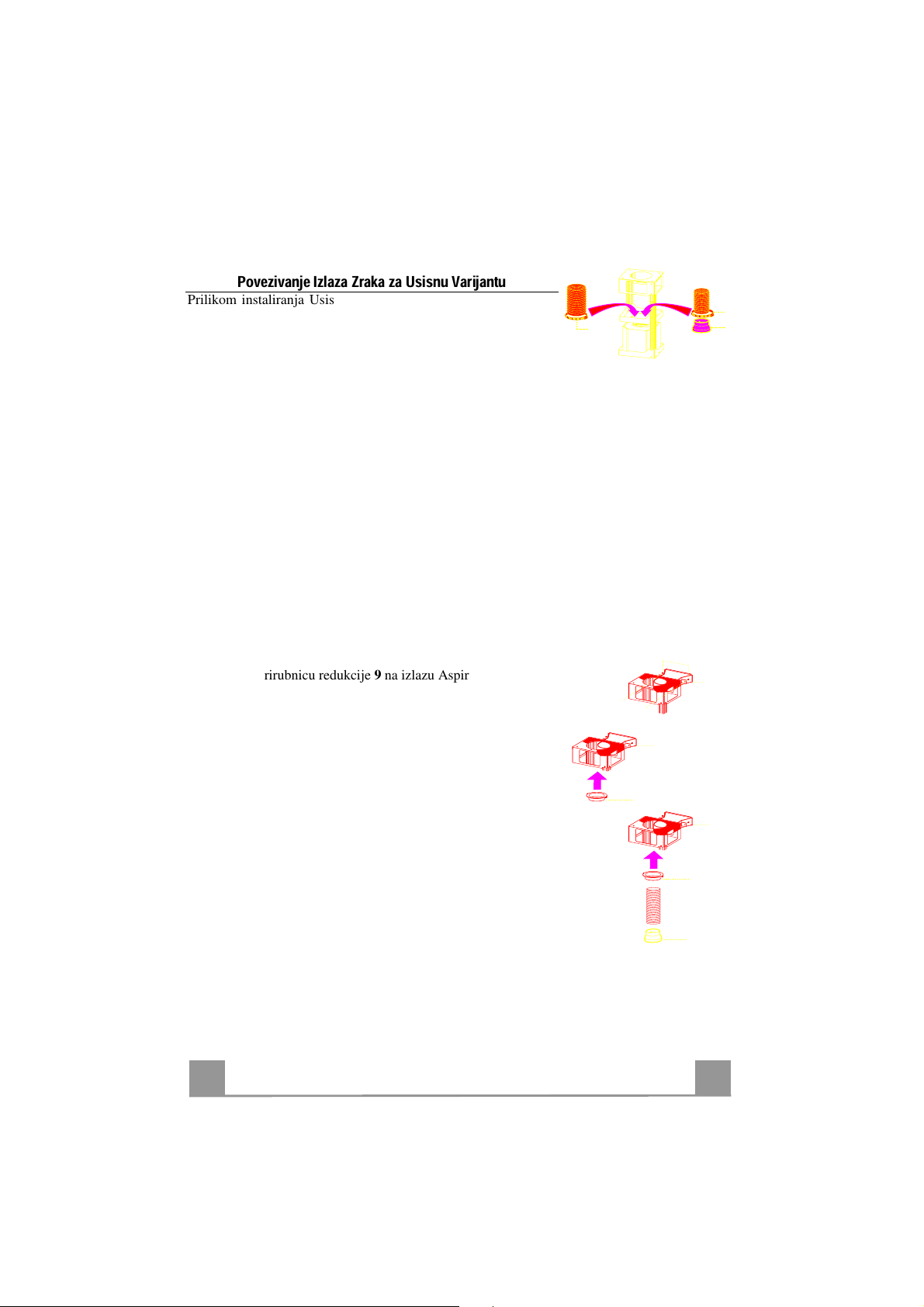

RECIRCULATION VERSION AIR OUTLET

• Insert the reducer flange 9 on the air outlet of the extractor.

• Attach the adhesive Novastik gasket 13 to the air outlet connection 15 and fix this to the upper frame using the 2 knobs 24.

• Fix the air outlet connection extension piece 14 to the air outlet connection 15.

• Connect the hood air outlet to the flange in the lower part of the junction using a rigid or flexible ø 120 tube (by installer’s choice).

Page 15

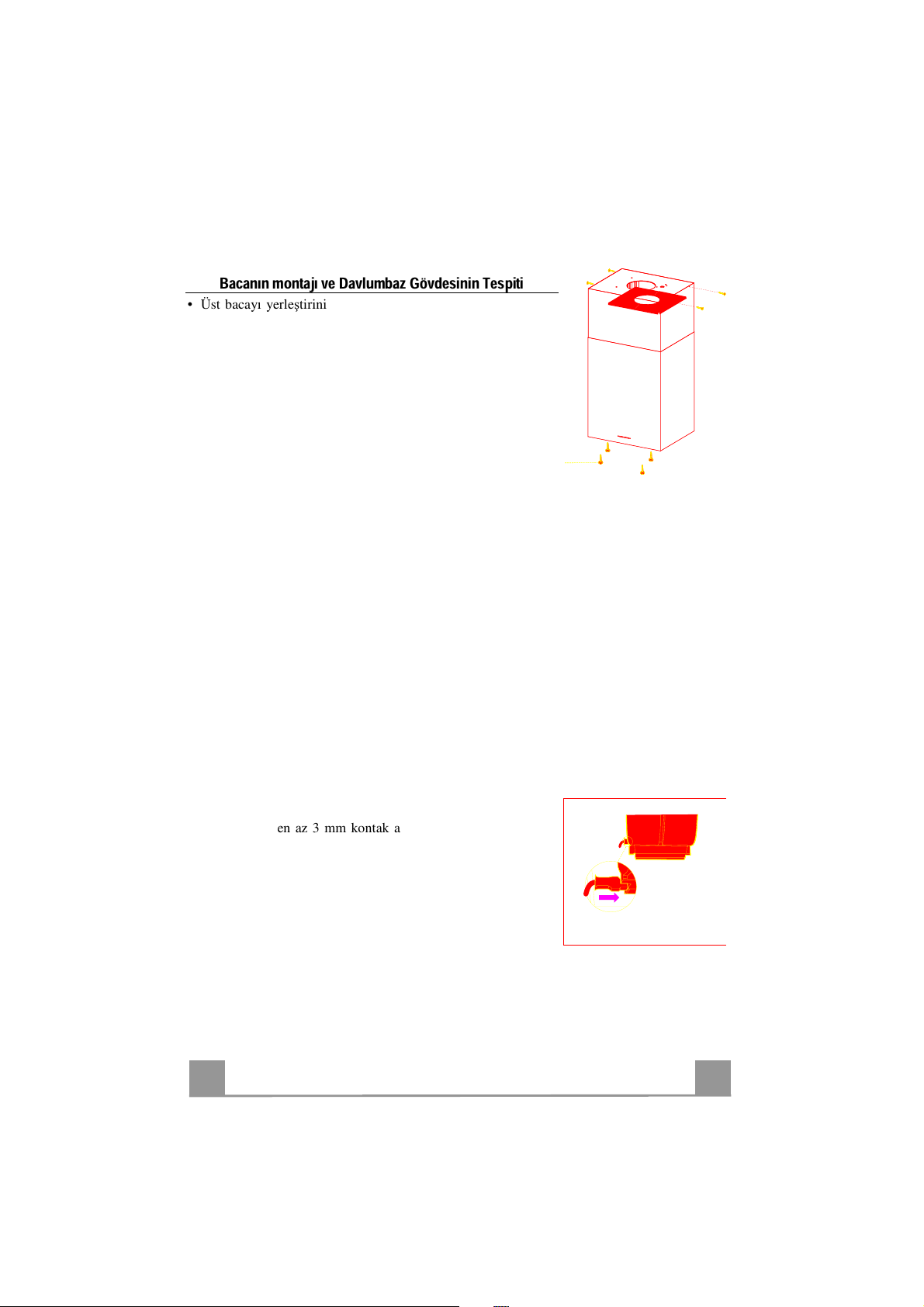

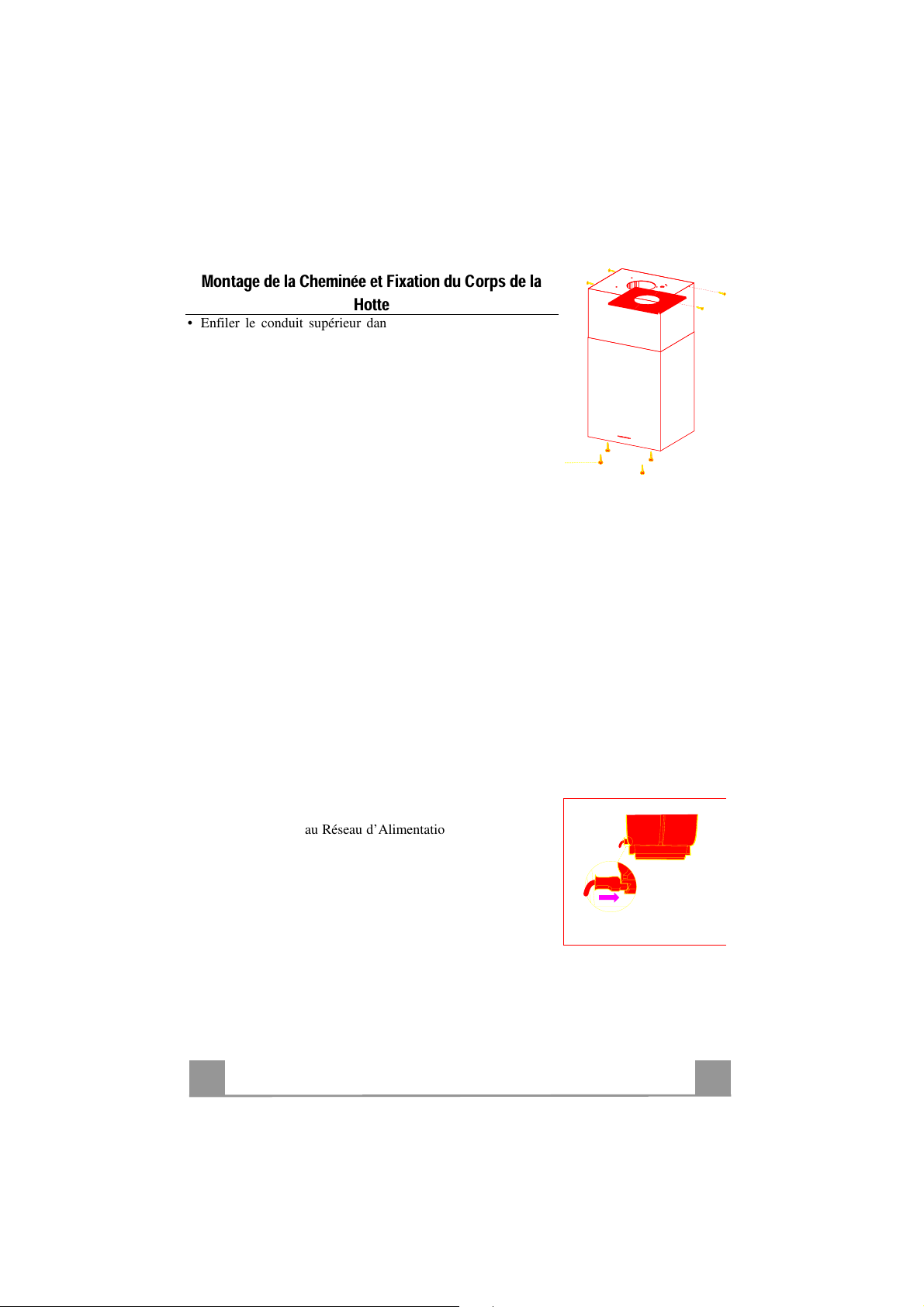

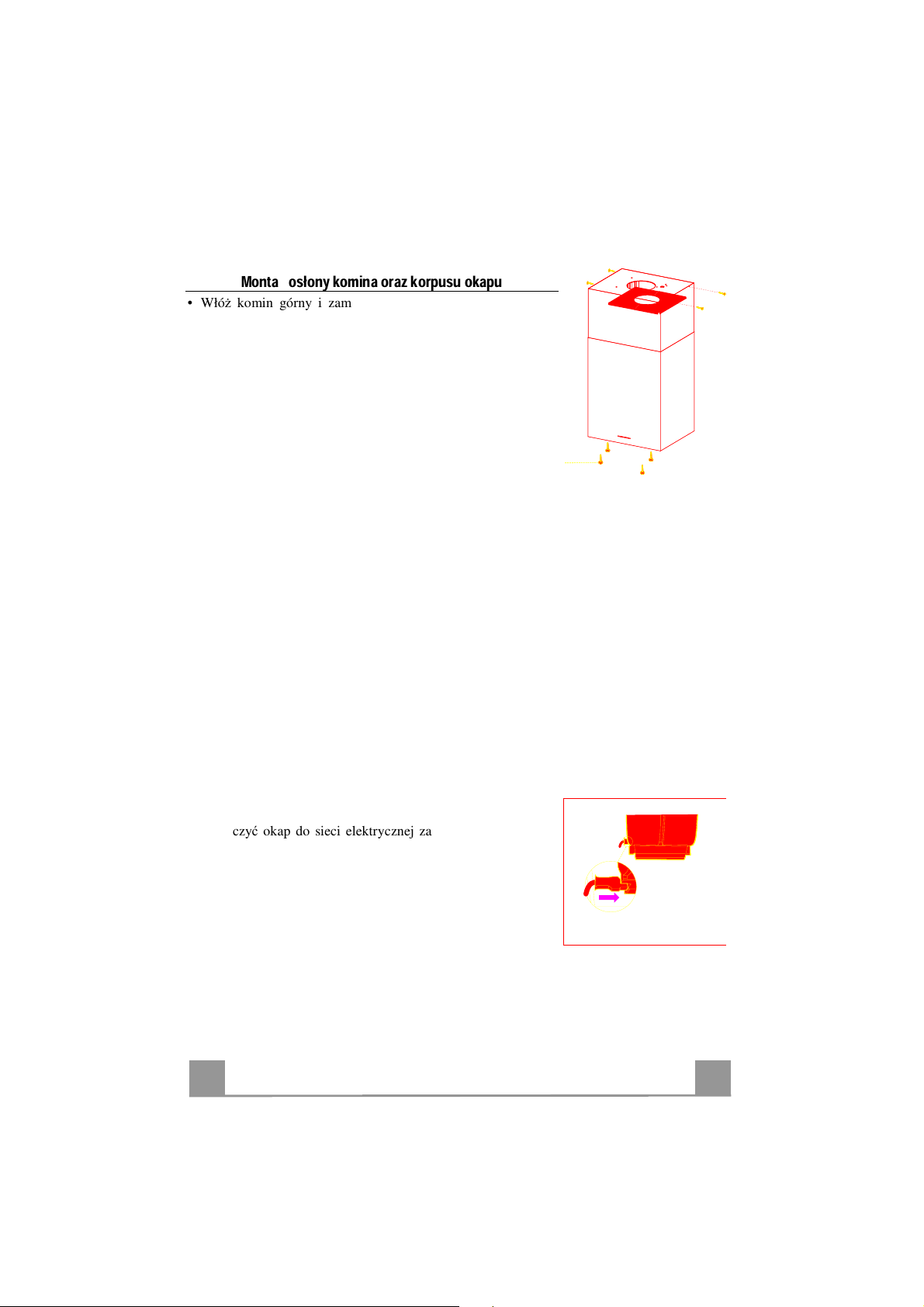

Flue assembly - Mounting the hood body

• Insert the upper duct and fix it on the top of the upper duct connection using the 12c screws (2.9 x 9.5) supplied with the appliance.

Recirculation version

• It is necessary to make sure that the air outlet connection 15 is placed correctly so that the air outlet grid in it corresponds to that of the chimney.

• If the grids of the two parts are not corresponding to each other, it will be necessary to remove the chimney and to adjust the position of the air outlet connection 15, and at last to assembly the parts again by following the earlier indications.

Before fixing the hood body to the frame:

• Open the suction panel by turning the specific knob.

• Disconnect the panel from the hood canopy by sliding the fixing pin lever.

• Remove the grease filters from the hood body.

• Remove any activated charcoal filters.

• From below, use the 4 screws 12f (M6 x 10) provided to fix the hood body to the frame.

12c

12f

ELECTRICAL CONNECTION

• Connect the Hood to the mains power supply, inserting a twopole cut-out switch with contact aperture of at least 3 mm along the line.

• Pull the Comfort Panel to open it, ensure that the supply cable connector is properly inserted into the Suction device socket

• Join the connectors.

• Install the odour filter and the charcoal filter in case the hood is to be used in recycling version.

• Install the grease filter again, and successively the suction panel.

Page 16

USE

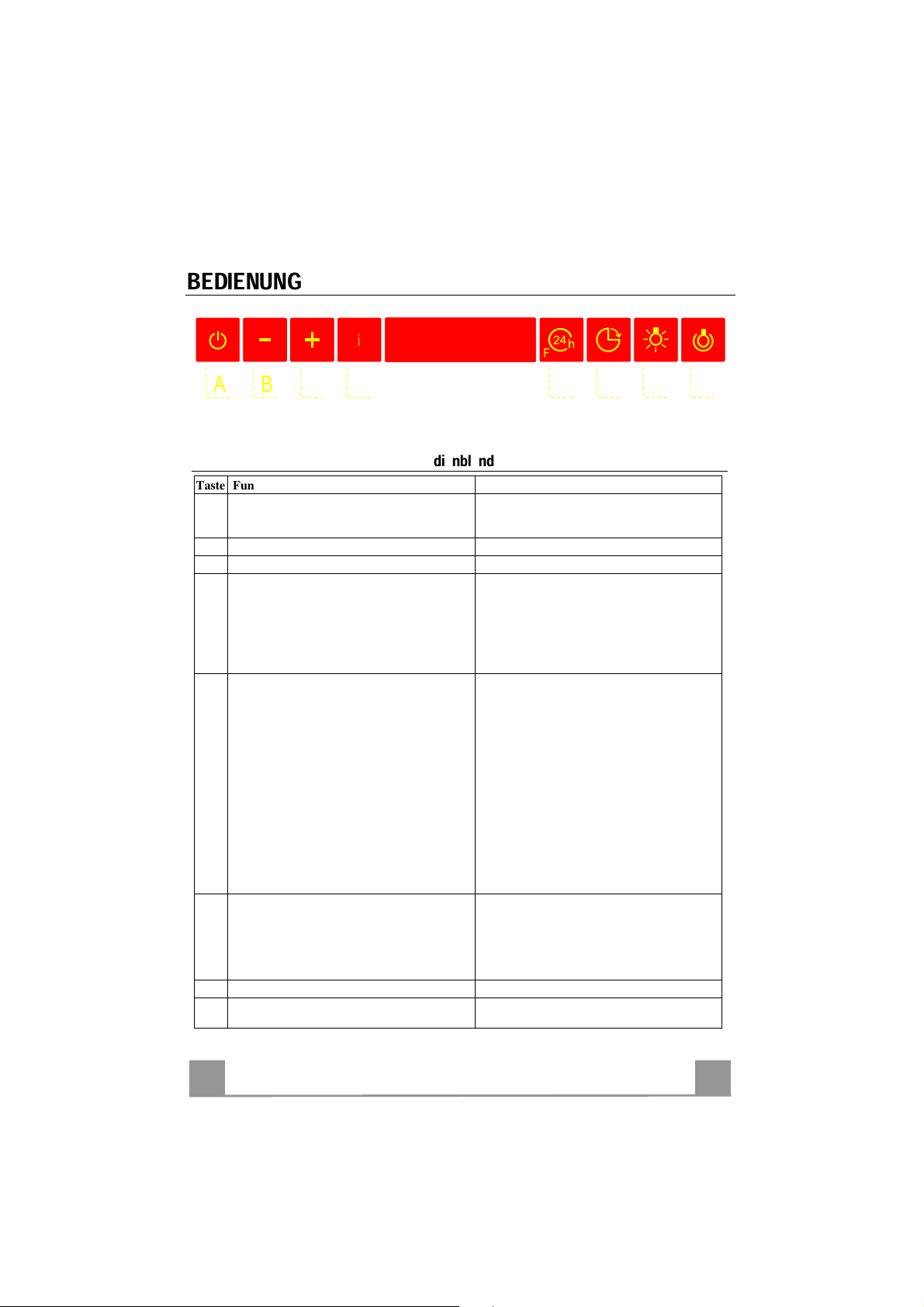

A B C D E F G H

Control board

Key Function Display

Switches the extractor motor on and off at the latest selected speed

Indicates the selected speed.

Decreases the suction speed.

Increases the suction speed.

By pressing this key it is possible to activate

the intensive speed from any previously selected speed. The intensive speed can be activated even when the motor is OFF. This speed has been timed at 10 minutes. After that time the system activates automatically the latest

selected speed. This function is suitable for

cooking conditions when vapours and smells are of the utmost emission.

HI appears. The spot down on the right side flashes once a second.

By pressing this key it is possible to set up the motor to a suction speed at 100 m3/h lasting 10 minutes every hour. After this the motor switches off automatically.

When the filter saturation is going on it is possible to reset the alarm by pressing this key for about 3 seconds. The indication is visible only when the motor is off.

Indicates the 24-function. The spot down on the right side flashes and the motor is on.

Once the process is finished the previous indication disappears: FF Indicates that the metal grease filters

saturation alarm has been triggered, and the filters need to be washed. The alarm is triggered after 100 working hours.

EF Indicates that the charcoal filter satura-

tion alarm has been triggered, and the filter has to be replaced; the metal grease filters must also be washed. The charcoal filter is triggered after 200 working hours.

By pressing this key it is possible to set the delayed shutdown of the appliance to 30 minutes. This function is suitable for a complete elimination of the residual smells. It can be activated at any position, and it is deactivated by pressing the key again or by switching off the motor.

Indicates alternately the selected speed of the hood and the time left before the hood shutdown. The spot down on the right side flashes.

Turns light on and off .

Turns light on and off at reduced intensity.

Page 17

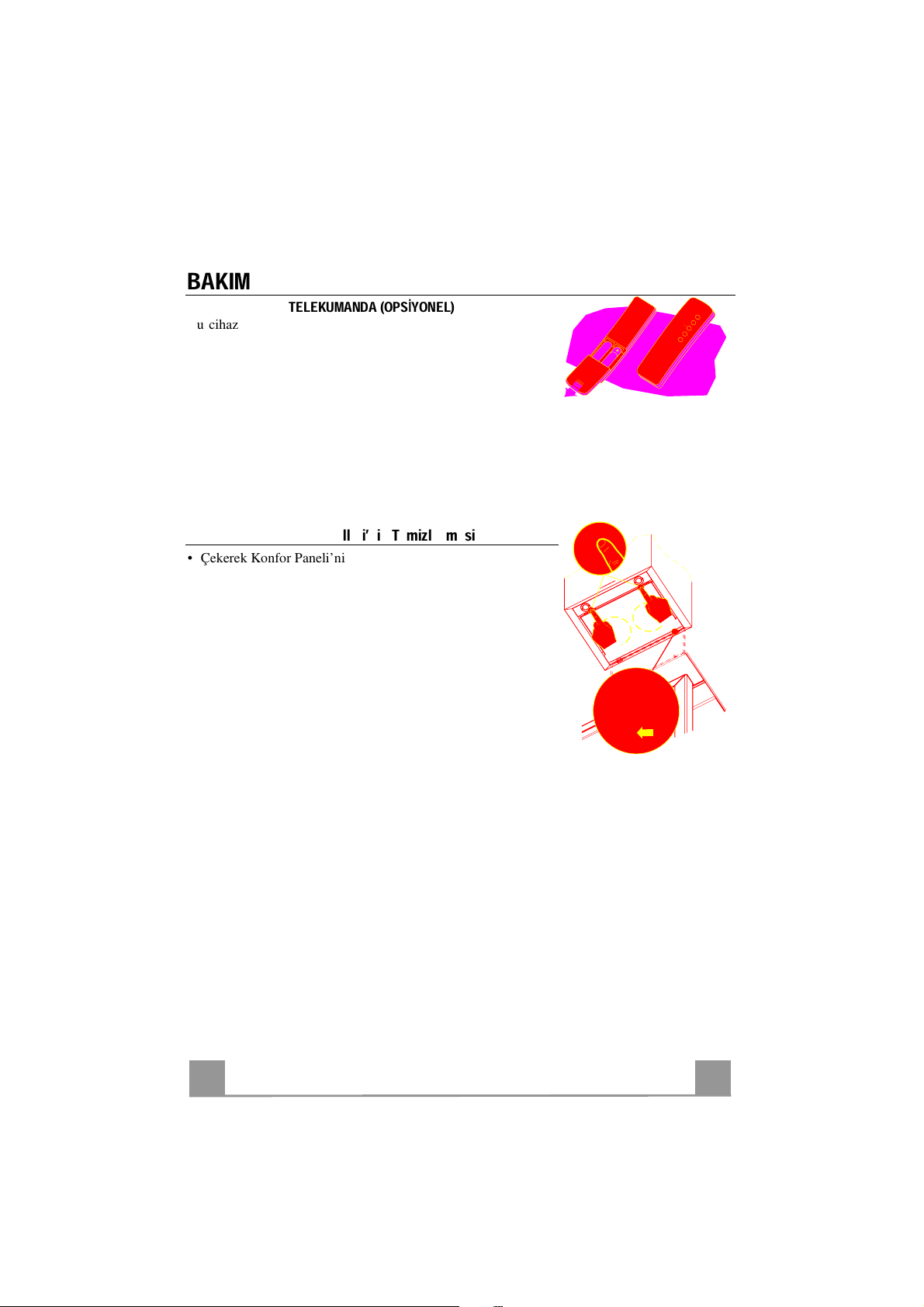

MAINTENANCE

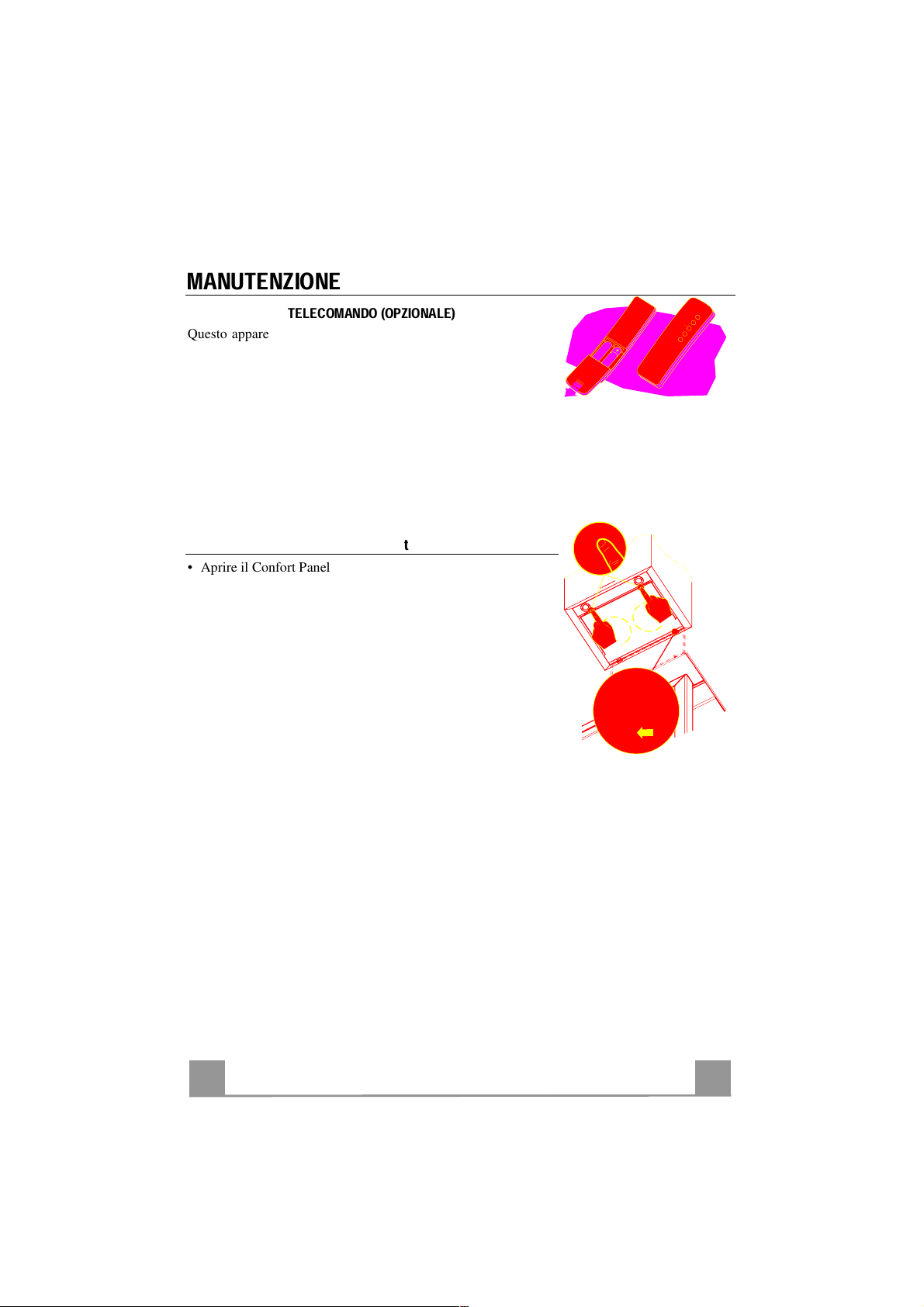

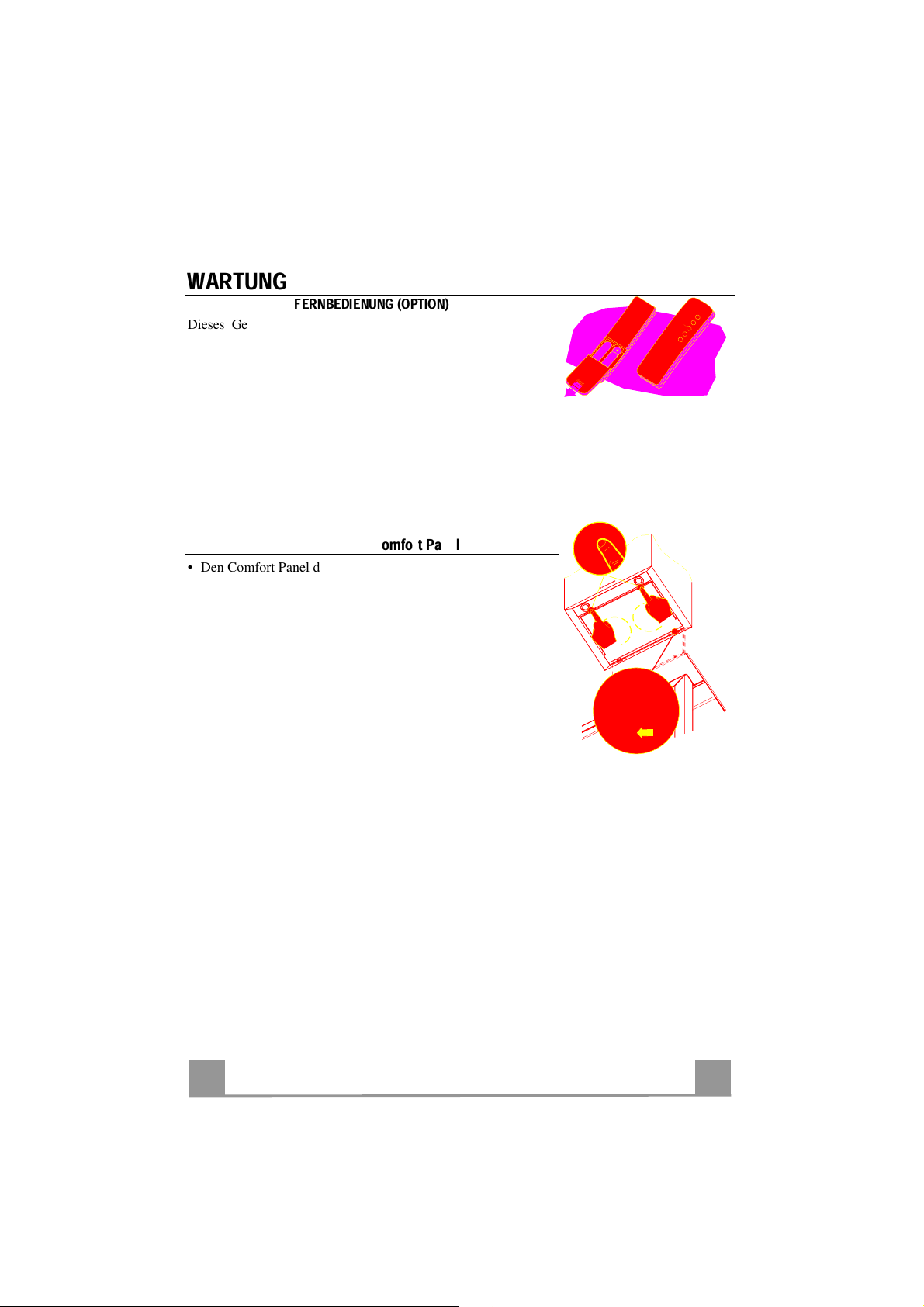

REMOTE CONTROL (OPTIONAL)

The appliance can be controlled using a remote control powered by a 1.5 V carbon-zinc alkaline batteries of the standard LR03AAA type.

• Do not place the remote control near to heat sources.

• Used batteries must be disposed of in the proper manner.

Cleaning the Comfort Panels

• Pull the Comfort Panel to open it.

• Disconnect the panel from the hood canopy by sliding the fixing pin lever.

• The comfort panel must never be washed in a dishwasher.

• Clean the outside using a damp cloth and neutral liquid detergent.

• Clean the inside as well using a damp cloth and neutral detergent; do not use wet cloths or sponges, or jets of water; do not use abrasive substances.

• When the above operation has been completed, hook the panel back to the hood canopy and close it by turning the knob in the opposite direction.

Page 18

Metal grease filters

Filters can be washed in the dish machine. They need to be washed when FF-sign appears on the display or in any case every 2 months, or even more frequently in case of particularly intensive use of the hood.

Alarm reset

• Switch off the hood and the lights. If the 24hfunction has been activated this has to be deactivated.

• Press the E-key till the display is unlit.

Cleaning the filters

• Pull the comfort panels to open them.

• Remove the filters one by one pushing them towards the back side of the hood unit and simultaneously pulling downwards.

• Any kind of bending of the filters has to be avoided when washing them. Before fitting them again into the hood make sure that they are completely dry. (The colour of the filter surface may change throughout the time but this has no influence to the filter efficiency).

• When fitting the filters into the hood pay attention that they are mounted in correct position the handle facing outwards.

• Close the comfort panel.

Page 19

Charcoal filter (recycling version)

• This filter cannot be washed or regenerated. It must be replaced when the EF appears on the display or at least once every 4 months.

Activation of the alarm signal

• In the recycling version hoods the filter saturation alarm must be activated during the installation or later.

• Switch off the hood and the lights.

• Disconnect the hood from the mains supply.

• When restoring the connection press and hold B-key.

• When releasing the key two rotating rectangles appear on the display.

• Within 3 seconds press the B-key until a flashing confirmation appears on the dispaly:

• 2 flashes with EF - charcoal filter saturation alarm ACTIVATED

• 1 flash with EF - charcoal filter saturation alarm DEACTIVATED.

REPLACING THE CHARCOAL FILTER

Reset of the alarm signal

• Switch off the hood and the lighting. If the 24h-function has been activated this has to be deactivated.

• Press the E-key until the display is unlit.

Replacing of the filter

• Open the comfort panels pulling them downwards.

• Remove the metal grease filters.

• Remove the saturated charcoal filter by releasing the fixing hooks

• Fit the new filter and fasten it in its correct position.

• Put the metal grease filters in their seats.

• Close the comfort panels.

Lighting

LIGHT REPLACEMENT

20 W halogen light.

• Remove the snap-on lamp cover by levering it from under the metal ring, supporting it with one hand.

• Remove the halogen lamp from the lamp holder by pulling gently.

• Replace the lamp with a new one of the same type, making sure that you insert the two pins properly into the housings on the lamp holder.

• Replace the snap-on lamp cover.

Page 20

CONSIGLI E SUGGERIMENTI

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio.

Possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell’arte.

• La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650 mm.

• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all’interno della Cappa.

• Per Apparecchi in Classe Ia accertarsi che l’impianto elettrico domestico garantisca un corretto scarico a terra.

• Collegare la Cappa all’uscita dell’aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.

• Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (cal- daie, caminetti, ecc.).

• Nel caso in cui nella stanza vengano utilizzati sia la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell’ambiente. Se la cucina ne fosse sprovvista, praticare un’apertura che comunichi con l’esterno, per garantire il ri- chiamo d’aria pulita.

USO

• La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.

• Non fare mai uso improprio della Cappa.

• Non lasciare fiamme libere a forte intensità sotto la Cappa in funzione.

• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.

• Controllare le friggitrici durante l’uso: l’olio surriscaldato potrebbe infiammarsi.

• Non preparare alimenti flambè sotto la cappa da cucina; pericolo d'incendio.

• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperien- za e conoscenza, a meno che non siano controllati o istruiti all’uso dell’apparecchio da persone responsabili della loro sicurezza.

• I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l’interruttore generale.

• Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.

• Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l’ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l’ufficio comunale, il servizio locale di smalti- mento rifiuti o il negozio in cui è stato acquistato il prodotto.

650 mm min.

Page 21

CARATTERISTICHE

Ingombro

Le dimensioni variano a seconda della versione scelta

* Dimensioni per cappa in versione aspirante. ** Dimensioni per cappa in versione filtrante.

Page 22

Componenti

Rif. Q.tà Componenti di Prodotto 1

1 Corpo Cappa completo di: Comandi, Luce,Gruppo

Ventilatore, Filtri, Camino Inferiore

1 Camino Superiore

7.1

1 Traliccio telescopico completo di Aspiratore,formato da:

7.1a

1 Traliccio superiore

7.1b

1 Traliccio inferiore

1 Flangia di Riduzione ø 150-120 mm (Opzionale)

1 Guarnizione Adesiva Novastik

1 Flangia per Raccordo Uscita Aria

1 Raccordo Uscita Aria

2 Fascette stringitubo

1 Attacco Camino Superiore

Rif. Q.tà Componenti di Installazione 11

4 Tasselli ø 10

12c

4 Viti 2,9 x 9,5

12f

4 Viti M6 x 10

12g

4 Viti M6 x 80

12h

4 Viti 5,2 x 70

12w

2 Viti M3 x 8

1 Dima di foratura

4 Rondelle øi 6,4

4 Dadi M6

2 Pomelli fissaggio Raccordo Uscita Aria

Q.tà Documentazione

1 Libretto Istruzioni

12h

12f

7.1

7.1b

7.1a

12g

12w

12c

Page 23

INSTALLAZIONE

Foratura Soffitto/Mensola e Fissaggio Traliccio

FORATURA SOFFITTO/MENSOLA

• Con l’ausilio di un Filo a piombo riportare sul Soffitto/Mensola di supporto il centro del Piano di Cottura.

• Appoggiare al Soffitto/Mensola la Dima di Foratura 21 in dotazione, facendo coincidere il suo centro al centro proiettato e allineando gli assi della Dima agli assi del Piano di Cottura.

• Segnare i centri dei Fori della Dima.

• Forare i punti seguenti:

• Soffitto in Calcestruzzo massiccio: secondo Tasselli per Calcestruzzo impiegati.

• Soffitto in Laterizio a camera d’aria, con spessore resistente di 20 mm: ø 10 mm (inserire

subito i Tasselli 11 in dotazione).

• Soffitto in Travatura di Legno: secondo Viti per Legno impiegate.

• Mensola in Legno: ø 7 mm.

• Passaggio del Cavo elettrico di Alimentazione: ø 10 mm.

• Uscita Aria (Versione Aspirante): secondo diametro del collegamento alla Tubazione di

Evacuazione Esterna.

• Avvitare, incrociandole e lasciando 4-5 mm dal soffitto, due viti:

• per Calcestruzzo massiccio, Tasselli per Calcestruzzo, non in dotazione.

• per Laterizio a camera d’aria, con spessore resistente di 20 mm circa, Viti 12h, in dotazio-

ne.

• per Travatura di legno, Viti per legno, non in dotazione.

• per Mensola in Legno, viti 12g con Rondelle 22 e Dadi 23, in dotazione.

Page 24

FISSAGGIO TRALICCIO

Nel caso in cui si voglia regolare l’altezza del traliccio :

• Svitare le viti che uniscono le due colonne.

• Regolare il traliccio all’altezza desiderata e riavvitare le viti.

• Unire l’Attacco Camino Superiore 26 al traliccio superiore tramite le 2 Viti 12w (M3 x 8).

• Sollevare il traliccio, incastrare le asole sulle viti e scorrere fino a battuta. A questo punto il traliccio si regge da solo

• Stringere le due viti e avvitare le altre due in dotazione sulla piastra superiore;

Prima di serrare definitivamente le viti è possibile

effettuare delle regolazioni spostando il traliccio,facendo attenzione che le viti non escano dalla sede dell’asola di regolazione.

• Ora è possibile avvitare 4 viti di sicurezza,per farlo, procedere come indicato:

• forare con una punta ø 10 il soffitto utilizzando i

fori posti sui lati dell’attacco camino superiore.

• Inserire 4 tasselli in dotazione

• Inserire le Rondelle in dotazione nelle viti e serrare.

• Il fissaggio del Traliccio deve essere sicuro in relazione sia al peso della Cappa sia alle sollecitazioni causate da occasionali spinte laterali all’Apparecchio montato. A fissaggio avvenuto verificare quindi che la base sia stabile anche se il Traliccio è sollecitato a flessione.

• In tutti i casi in cui il Soffitto non fosse sufficientemente robusto sul punto di sospensione, l’Installatore dovrà provvedere a irrobustirlo con opportune piastre e contropiastre ancorate a parti strutturalmente resistenti.

12w

Page 25

Connessione Uscita aria Versione Aspirante

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di ø 150 o 120 mm, la cui scelta è lasciata all’installatore.

• Per collegamento con tubo ø 120 mm, inserire la Flangia di riduzione 9 sull’Uscita del Corpo Cappa.

• Fissare il tubo con adeguate fascette stringitubo 25 in dotazione.

• Rimuovere eventuali filtri al carbone attivo.

ø 150

ø 120

USCITA ARIA VERSIONE FILTRANTE

• Inserire la Flangia di riduzione 9 sull’uscita dell’Aspiratore.

• Attaccare la Guarnizione Adesiva Novastik 13 sul Raccordo Uscita Aria 15 e fissarlo al traliccio superiore tramite i 2 Pomelli 24.

• Attaccare la Flangia Raccordo Uscita Aria 14 al Raccordo Uscita Aria 15.

• Collegare l’uscita aria della cappa con la flangia posta sotto al raccordo per mezzo di un tubo rigido o flessibile ø 120mm, la cui scelta è lasciata all’installatore.

Page 26

Montaggio Camino e Fissaggio Corpo Cappa

• Inserire il Camino superiore e fissarlo nella parte superiore all’Attacco Camino Superiore con le Viti 12c (2,9 x 9,5) in dotazione.

Versione filtrante

• Assicurarsi che il Raccordo Uscita Aria 15 sia in corrispondenza della Grigliatura del Camino.

• Se così non fosse, rimuovere il camino e aggiustare la posizione del Raccordo Uscita Aria 15; rimontare quindi i particolari come prima descritto.

Prima di fissare il Corpo Cappa al Traliccio:

• Aprire il pannello aspirante tirandolo.

• Sganciare il pannello dal corpo cappa facendo scorrere l’apposita leva del perno di fissaggio.

• Togliere i Filtri antigrasso dal Corpo Cappa.

• Togliere eventuali Filtri Antiodore al Carbone attivo.

• Fissare quindi dal sotto, con 4 viti 12f in dotazione, il Corpo Cappa al Traliccio predisposto.

12c

12f

CONNESSIONE ELETTRICA

• Collegare la Cappa all’Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

• Aprire il Pannello Aspirante e i filtri antigrasso, assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell’Aspiratore

• Effettuare i collegamenti dei Connettori

• Per la Versione Filtrante montare il Filtro Antiodore al Carbone attivo.

• Rimontare i Filtri Antigrasso e il Pannello Aspirante.

Page 27

USO

A B C D E F G H

Quadro comandi

Tasto Funzione Display

Accende e spegne il motore di aspirazione all’ultima velocità utilizzata.

Visualizza la velocità impostata

B Decrementa la velocità di esercizio. C Incrementa la velocità di esercizio.

Attiva la velocità intensiva da qualsiasi velocità anche da motore spento, tale velocità è temporizzata a 10 minuti, al termine del tempo il sistema ritorna alla velocità precedentemente impostata. Adatta a fronteggiare le massime emissioni di fumi di cottura.

Visualizza HI e il punto in basso a destra lampeggia una volta al secondo.

Attiva il motore ad una velocità che consente un’aspirazione di 100 m3/h per 10 minuti ogni ora, terminati il motore si ferma.

Con l’allarme filtri in corso premendo il tasto per circa 3 secondi si effettua il reset dell’allarme. Tali segnalazioni sono visibili solo a motore spento.

Visualizza 24 e il punto in basso a destra lampeggia, mentre il motore è in funzione

Terminata la procedura si spegne la segnalazione precedentemente visualizzata:

FF segnala la necessità di lavare i filtri anti-

grasso metallici. L’allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.

EF segnala la necessità di sostituire i filtri al

carbone attivo e devono anche essere lavati i filtri antigrasso metallici. L’allarme entra in funzione dopo 200 ore di lavoro effettivo della Cappa.

Attiva lo spegnimento automatico ritardato di 30’. Adatto per completare l’eliminazione di odori residui. Attivabile da qualsiasi posizione, si disattiva premendo il tasto o spegnendo il motore.

Visualizza alternativamente la velocità di esercizio e il tempo rimanente allo spegnimento della cappa. Il punto in basso a destra lampeggia.

G Accende e spegne l’impianto di illuminazione.

Accende e spegne l’impianto di illuminazione ad intensità ridotta.

Page 28

MANUTENZIONE

TELECOMANDO (OPZIONALE)

Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zinco-carbone da 1,5 V del tipo standard LR03-AAA.

• Non riporre il telecomando in prossimità di fonti di calore.

• Non disperdere le pile nell’ambiente, depositarle negli appositi contenitori.

Pulizia dei Confort Panel

• Aprire il Confort Panel tirandolo.

• Sganciare il pannello dal corpo cappa facendo scorrere l’apposita leva del perno di fissaggio.

• Il confort panel non va assolutamente lavato in lavastoviglie.

• Pulirlo esternamente con un panno umido e detersivo liquido neutro.

• Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d’acqua; non utilizzare sostanze abrasive.

• Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo.

Page 29

Filtri antigrasso metallici

Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando sul display appare FF o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione, quindi qualora fosse attivata la funzione 24h disattivarla.

• Premere il tasto E sino allo spegnersi del display.

Pulizia Filtri

• Aprire i Comfort Panel tirandoli.

• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.

• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un’eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l’efficienza dello stesso.)

• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

• Richiudere i comfort panel.

Page 30

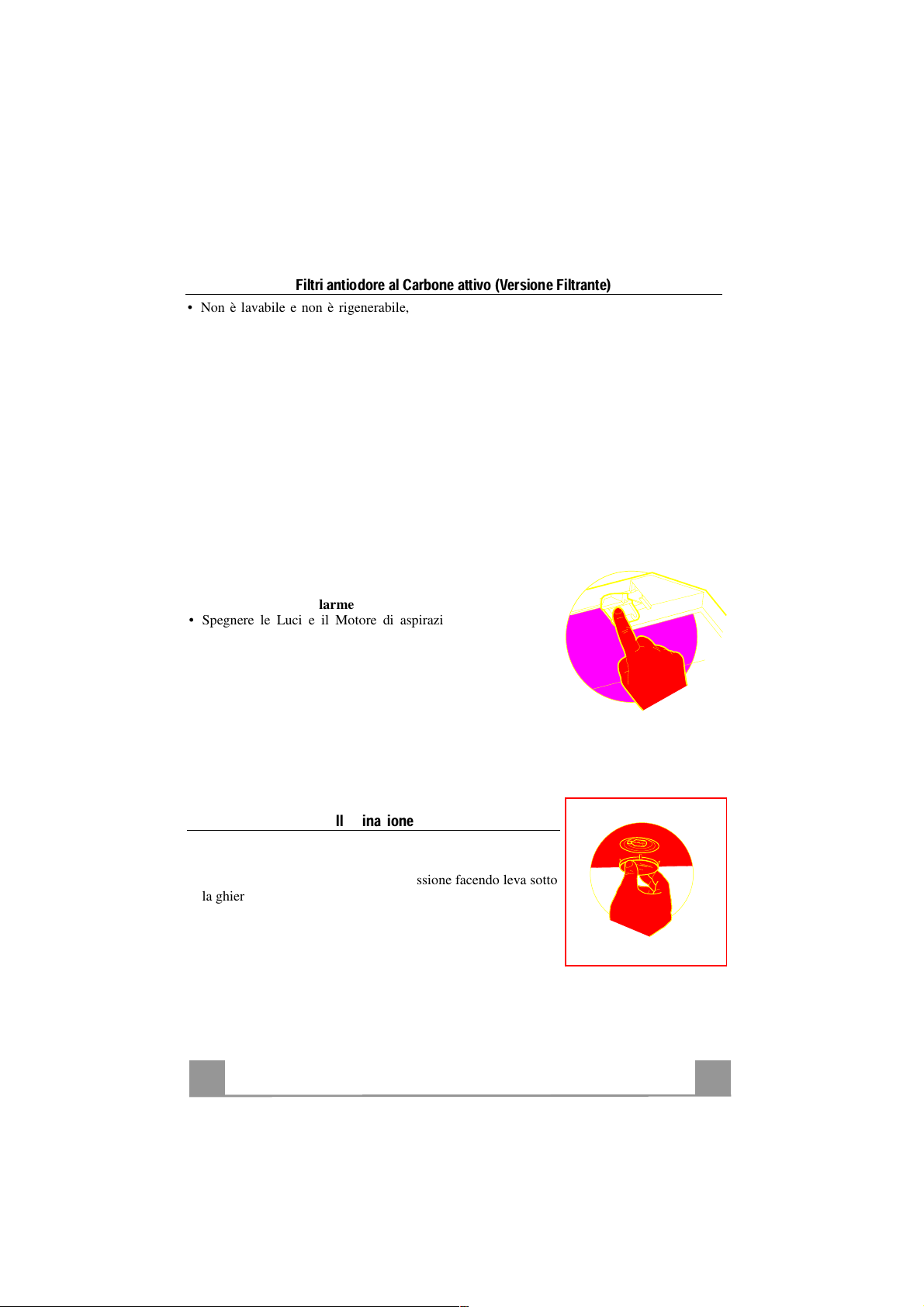

Filtri antiodore al Carbone attivo (Versione Filtrante)

• Non è lavabile e non è rigenerabile, va sostituito quando sul display appare EF o almeno ogni 4 mesi.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell’installazione o successivamente.

• Spegnere le Luci e il Motore di aspirazione.

• Scollegare la cappa dall’alimentazione di rete.

• Ripristinare il collegamento tenendo premuto il tasto B.

• Rilasciando il tasto sul display compaiono due rettangoli in rotazione.

• Entro 3 secondi premere il Tasto B sino alla conferma che appare sul display:

• 2 lampeggi scritta EF - Allarme saturazione Filtro Carbone attivo ATTIVATO

• 1 lampeggio scritta EF - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione, quindi qualora fosse attivata la funzione 24h disattivarla.

• Premere il tasto E sino allo spegnersi del display.

Sostituzione Filtro

• Aprire i Comfort Panel tirandoli.

• Togliere i Filtri antigrasso metallici.

• Rimuovere il Filtro antiodore al Carbone attivo saturo, agendo sugli appositi agganci.

• Montare il nuovo Filtro agganciandolo nella sua sede.

• Rimontare i Filtri antigrasso metallici.

• Richiudere i Comfort Panel.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade alogene da 20 W

• Togliere il bloccavetro metallico a pressione facendo leva sotto la ghiera, sostenendolo con una mano.

• Estrarre la lampadina alogena dal portalampada.

• Sostituirla con una nuova lampadina di uguali caratteristiche, facendo attenzione ad inserire correttamente i due spinotti nella sede del portalampade.

• Rimontare il bloccavetro a pressione.

Page 31

CONSEILS ET SUGGESTIONS

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des

descriptions d'accessoires ne figurant pas dans votre appareil.

INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correc- te ou non conforme aux règles de l’art.

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vigueur.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supé- rieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

• Eviter de connecter la hotte à des conduites d’évacuation de fumées issues d’une combus- tion tel que (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est instal- lée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aéra- tion suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui commu- nique avec l’extérieur pour garantir l’infiltration de l’air pur.

UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.

• Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie

• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

ENTRETIEN

• Avant de procéder à toute opération d’entretien, retirer la hotte en retirant la fiche ou en ac- tionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

650 mm min.

Page 32

CARACTERISTIQUES

Encombrement

Les dimensions varient selon la version que vous allez choisir

* Dimensions pour hotte en version aspirante. ** Dimensions pour hotte en version filtrante.

Page 33

Composants

Réf. Q.té Composants de Produit 1

1 Corps Hotte équipé de: Comandes, Lumière, Filtres

1 Cheminée Supérieure

7.1

1 Treillis télescopique avec Aspirateur, formé par:

7.1a

1 Treillis supérieur

7.1b

1 Treillis inférieur

1 Flasque de Réduction ø 150-120 mm (Opcional)

1 Joint

1 Rallonge Sortie Air Corps Hotte

1 Raccord Sortie Air

2 Colliers de serrage serre-tube

1 Fixation de la Cheminée Supérieur

Réf. Q.té Composants pour l’installation 11

4 Chevilles ø 10

12c

4 Vis 2,9 x 9,5

12f

4 Vis M6 x 15

12g

4 Vis M6 x 80

12h

4 Vis 5,2 x 70

12w

2 Vis M3 x 8

1 Gabarit de perçage

4 Rondelles øi 6,4

4 Écrous M6

2 Pommeaux de fixation Raccord Sortie de l’Air

Q.té Documentation

1 Manuel d’instructions

12h

12f

7.1

7.1b

7.1a

12g

12w

12c

Page 34

INSTALLATION

Perçage Plafond/Étagère et Fixation Treillis

PERÇAGE PLAFOND/ETAGERE

• À l’aide d’un Fil à plomb, reporter sur le Plafond/Étagère de support le centre du Plan de Cuisson.

• Poser contre le Plafond/Étagère le Gabarit de Perçage 21 fourni avec l’appareil, en faisant coïncider son centre avec le centre projeté et en alignant les axes du Gabarit avec les axes du Plan de Cuisson.

• Marquer les centres des Trous du Gabarit.

• Percer les trous qui ont été marqués:

• Plafond en Béton massif: en fonction des Goujons pour Béton utilisés.

• Plafond en Briques avec chambre à air, avec épaisseur résistante de 20 mm: ø 10 mm (in-

sérer immédiatement les Chevilles 11 fournies avec l’appareil).

• Plafond en Poutrage en Bois: en fonction des Vis à Bois utilisées.

• Étagère en Bois: ø 7 mm.

• Passage du Câble électrique d’Alimentation: ø 10 mm.

• Sortie Air (Version Aspirante): en fonction du diamètre de la connexion avec les Tuyaux

d’Évacuation Externe.

• Visser deux vis en les croisant et en laissant 4-5 mm. de distance par rapport au plafond:

• pour le Béton massif, des Goujons pour Béton, non fournis avec l’appareil.

• pour Briques percées, ayant une épaisseur résistante de 20 mm. environ, utiliser les Vis

12h, fournies avec l'appareil.

• pour le Poutrage en bois, 4 Vis à bois, non fournies avec l’appareil.

• pour l’Étagère en Bois, 4 Vis 12g avec Rondelles 22 et Écrous 23, fournis avec l’appareil.

Page 35

FIXATION DU TREILLIS

Si l’on souhaite régler la hauteur du treillis, effectuer les opérations suivantes:

• Dévisser les vis métriques qui unissent les deux colonnes, qui se trouvent sur les côtés du treillis.

• Régler la hauteur souhaitée du treillis et revisser les vis qui ont été précédemment retirées.

• Fixer la Fixation de la Cheminée Supérieure 26 au trellis à l’aide des 2 Vis 12w (M3 x 8).

• Soulever le treillis, encastrer les oeillets sur les vis et faire coulisser jusqu’à la butée;

• Serrer les deux vis et visser les deux autres vis fournies avec l’appareil; avant de serrer défini-tivement les vis, il est possible d’effectuer des réglages en tournant le treillis, en veillant à ce que les vis ne sortent pas du logement de l’oeillet de réglage.

• Maintenant il est possible de visser les 4 vis de sécurité; pour effectuer cette opération, suivre les instructions suivantes :

• percer le plafond,avec une mèche de ø 10, en uti-

lisant les trous qui se trouvent sur les côtés u dispositif de fixation de la cheminée supérieure.

• Insérer les 4 chevilles fournies avec l’appareil.

• Insérer les Rondelles fournies avec l’appareil dans

les vis, puis serrer.

• La fixation du Treillis doit être effectuée de façon sûre, en fonction du poids de la Hotte et des contraintes provoquées par des poussées latérales occasionnelles de l’Appareil monté. Après avoir effectué la fixation, vérifier que la base soit stable, même si le Treillis est soumis à des contraintes de flexion.

• Dans toutes les éventualités selon lesquelles le Plafond ne serait pas suffisamment robuste en correspondance du point de suspension, l’Installateur devra se charger de le rendre plus solide avec des plaques et contre-plaques appropriées, ancrées aux parties résistantes, du point de vue structurel.

12w

Page 36

SORTIE AIR VERSION ASPIRANTE

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 150 ou 120 mm, au choix de l’installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.

• Fixer le tuyau à l’aide des Colliers de serrage serre-tube 25 fournis avec l’appareil.

• Retirer les éventuels filtres anti-odeur au charbon actif.

ø 150

ø 120

SORTIE AIR VERSION FILTRANTE

• Insérer la Flasque de raccord 9 sur la sortie de l’Aspirateur.

• Fixer la Garniture Adhésive Novastik 13 sur le Raccord Sortie de l’Air 15 et fixer celle-ci au treillis supérieur, au moyen des 2 Pommeaux 24.

• Fixer la Flasque de Raccord Sortie de l’Air 14 au Raccord Sortie de l’Air 15.

• Joindre la sortie d’air de la hotte avec la bride placée sous la rallonge par un tuyau rigide ou flexible ø120 (le choix est de l’installateur).

Page 37

Montage de la Cheminée et Fixation du Corps de la

Hotte

• Enfiler le conduit supérieur dans la partie supérieure du raccord du conduit supérieur et le fixer au moyen des vis 12c (2,9 x 9,5) fournies avec l’appareil.

Version Filtrante

• S’assurer que le Raccord Sortie de l’Air 15 se trouve en correspondance de la Grille de la Cheminée.

• Si tel n’est pas le cas, retirer la cheminée et ajuster la position du Raccord Sortie de l’Air 15; ensuite, remonter les pièces comme décrit précédemment.

Avant de fixer le Corps de la Hotte au Treillis:

• Ouvrir le panneau aspirant, en tournant le bouton spécialement prévu.

• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.

• Retirer les Filtres anti-graisse du Corps de la Hotte.

• Retirer les éventuels Filtres Anti-odeur au

• Ensuite, fixer par le bas, au moyen de 4 Vis 12f fournies avec l’appareil, le Corps de la Hotte au Treillis prévu.

12c

12f

BRANCHEMENT ÉLECTRIQUE

• Brancher la Hotte au Réseau d’Alimentation, en interposant un Interrupteur bipolaire avec ouverture des contacts de 3 mm. au moins.

• Ouvrir le Comfort Panel, en tirant ce dernier s’assurer que le connecteur du Câble d’alimentation soit inséré correctement dans la prise de l’Aspirateur.

• Effectuer les connexions des connecteurs.

• Pour la Version Filtrante, monter le Filtre Anti-odeur aux Charbons actifs.

• Remonter les filtres Anti-graisse puis, par la suite, le panneau aspirant.

Page 38

UTILISATION

A B C D E F G H

Tableau des commandes

Touche Fonction Afficheur

A Allume et éteint le moteur d’aspiration à la

dernière vitesse utilisée

Affiche la vitesse choisie

B Diminue la vitesse de service C Augmente la vitesse de service D Active la vitesse intensive à partir de

n’importe quelle vitesse, même du moteur arrêté. Cette vitesse est programmée pour durer 10 minutes, après quoi le système retourne à la vitesse réglée au préalable. Sert à faire face à une quantité maximale de fumées de cuisson.

Affiche HI et le point en bas à droite clignote une fois par seconde.

E Active le moteur à une vitesse permettant une

aspiration de 100 m3/h pendant 10 minutes toutes les heures, puis le moteur s’arrête.

Quand l’alarme filtres est déclenchée, appuyer sur cette touche pendant 3 secondes environ pour remettre l’alarme à l’état initial. Ces indications sont visibles uniquement quand le moteur est éteint.

Affiche 24 et le point en bas à droite clignote, quand le moteur fonctionne.

En fin de procédure, le signal affiché précédemment s’éteint :

FF indique qu’il faut laver les filtres à

graisse métalliques. L’alarme se déclenche après 100 heures de fonctionnement effectif de la hotte.

EF indique qu’il faut remplacer les filtres au

charbon actif et laver les filtres à graisse métalliques. L’alarme se déclenche après 200 heures de fonctionnement effectif de la hotte.

F Active l’arrêt automatique retardé de 30

minutes. Utile pour achever d’éliminer toute odeur résiduelle. S’active depuis toutes les positions et se désactive en appuyant sur la touche ou en éteignant le moteur.

Affiche tout à tour la vitesse de service et le temps restant avant l’arrêt de la hotte. Le point en bas à droite clignote.

G Allume et éteint l’éclairage. H Allume et éteint l’éclairage à intensité

réduite.

Page 39

ENTRETIEN

TELECOMMANDE (FOURNIE SUR DEMANDE)

Il est possible de commander cet appareil au moyen d’une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA.

• Ne pas ranger la télécommande à proximité de sources de chaleur.

• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Nettoyage des Confort Panel

• Ouvrir le Confort Panel, en tirant ce dernier.

• Décrocher le panneau du corps de la hotte, en faisant coulisser le levier du goujon de fixation spécialement prévu.

• En aucun cas, le confort panel ne doit être lavé au lavevaisselle.

• Le nettoyer à l’extérieur à l’aide d’un chiffon humide et d’un détergent liquide neutre.

• Le nettoyer également à l’intérieur, en utilisant un chiffon humide et un détergent neutre; ne pas utiliser des chiffons ou des éponges mouillées, ni des jets d’eau; ne pas utiliser des substances abrasives.

• Lorsque l‘opération est achevée, accrocher à nouveau le panneau sur le corps de la hotte, puis le refermer, en tournant le bouton dans le sens inverse par rapport à l’ouverture.

Page 40

Filtres à graisse métalliques

Ils sont lavables même en lave-vaisselle et doivent être lavés chaque fois que le symbole FF s’affiche ou environ tous les 2 mois ou plus souvent même, en cas d’utilisation particulièrement intensive.

Rétablissement du signal d’alarme

• Eteint les lumières et le moteur d’aspiration; au cas où la fonction 24h est active, il convient de la désactiver.

• Appuyer sur la touche E jusqu’à ce que l’afficheur s’éteigne.

Nettoyage des filtres

• Tirer sur les panneaux confort pour les ouvrir.

• Retirer les filtres, un à un, en les poussant vers la partie postérieure du groupe tout en tirant vers le bas.

• Laver les filtres en évitant de les plier, et les faire sécher avant de les remonter. (Tout changement de couleur sur la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l’efficacité de ce dernier.)

• Remonter les filtres en faisant attention de tenir la poignée vers la partie externe visible.

• Refermer les panneaux confort.

Page 41

Filtre anti-odeur au charbon actif (version filtrante)

• Il ne peut être ni lavé ni récupéré, il faut le changer quand EF s’affiche ou au moins tous les 4 mois.

Déclenchement du signal d’alarme

• Pour les Hottes en Version Filtrante, l’alarme indiquant la saturation des Filtres doit être activée au moment de l’installation ou ultérieurement.

• Éteindre les lumières et le moteur d’aspiration.

• Débrancher la hotte du réseau électrique.

• Rétablir le branchement en appuyant sur la touche B.

• Lâcher la touche et deux rectangles en rotation apparaissent sur l’afficheur.

• Dans les 3 secondes qui suivent, appuyer sur la touche B jusqu’à ce que s’affichent :

• EF clignotant deux fois – Alarme saturation filtre charbon active VALIDEE.

• EF clignotant un fois – Alarme saturation filtre charbon active INVALIDEE.

REMPLACEMENT DU FILT

RE ANTI

ODEUR AU CHA

RBON ACTIF

Rétablissement du signal d’alarme

• Eteint les lumières et le moteur d’aspiration; au cas où la fonction 24h est active, il convient de la désactiver.

• Appuyer sur la touche E jusqu’à ce que l’afficheur s’éteigne.

Changement des Filtres

• Tirer sur les panneaux confort pour les ouvrir.

• Retirer les filtres à graisse métalliques.

• Retirer le filtre anti-odeur au charbon actif saturé en agissant sur les crochets qui le tiennent en place.

• Mettre le nouveau filtre en l’accrochant bien en place.

• Remonter les filtres à graisse métalliques.

• Refermer les panneaux confort.

Eclairage

REMPLACEMENT LAMPES

Lampe halogène de 20 W.

• Enlever le dispositif métallique de blocage du verre par encliquetage en exerçant une pression sous l’embout en le soutenant d’une main.

• Extraire la lampe du support

• Remplacer la lampe par une nouvelle ayant le mêmes caractéristiques, en prenant soin d'insérer correctement les deux fiches dans le support.

• Remonter le dispositif de blocage du verre par encliquetage.

Page 42

EMPFEHLUNGEN UND HINWEISE

Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass

einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

MONTAGE

• Das Gerät darf nur vom Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Mon- tage zurückzuführen sind.

• Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betra- gen.

• Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrach- ten Schild übereinstimmt.

• Bei Geräten der Klasse I ist sicherzustellen, dass die elektrische Anlage des Wohnhauses über eine vorschriftsmäßige Erdung verfügt.

• Das Anschlussrohr der Haube zur Luftaustrittsöffnung sollte möglicherweise einen Durchmesser von 150 mm aufweisen. Der Rohrverlauf muss so kurz wie möglich sein.

• Die Haube darf an keine Entlüftungsschächte angeschlossen werden, in die Verbren- nungsgase (Heizkessel, Kamine usw.) geleitet werden.

• Werden im Raum außer der Dunstabzugshaube andere, nicht elektrisch betriebene (z.B. gasbetriebene) Geräte verwendet, muss für eine ausreichende Belüftung gesorgt werden. Sollte die Küche diesbezüglich nicht entsprechen, ist an einer Aussenwand eine Öffnung anzubringen, die Frischluftzufuhr gewährleistet.

BEDIENUNG

• Die Dunstabzugshaube ist ausschließlich zum Einsatz im privaten Haushalt und zur Be- seitigung von Küchengerüchen vorgesehen.

• Bei unsachgemäßer Benutzung wird keine Haftung übernommen.

Achtung! Große Flammen bei eingeschalteter Haube niemals unbedeckt lassen.

• Die Intensivität der Flamme ist so zu regulieren, dass sie den Topfboden nicht überragt.

Achtung! Frittiergeräte müssen während des Gebrauchs stets beaufsichtigt wer- den: Überhitztes Öl kann sich entzünden.

• Keine flambierten Speisen unter der Abzugshaube zubereiten: Brandgefahr.

• Dieses Gerät darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistigern Fähigkeiten, oder von Personen ohne Erfahrung und Kennt- nisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Geräts angeleitet werden.

• Kinder dürfen sich nicht unbeaufsichtigt in der Nähe des Geräts aufhalten und auf keinen Fall mit dem Gerät spielen.

WARTUNG

• Bevor Wartungsarbeiten durchgeführt werden, muss die Stromzufuhr zur Haube unter- brochen werden, indem der Stecker gezogen oder der Hauptschalter abgeschaltet wird.

• Bei der Filterwartung müssen die vom Hersteller empfohlenen Zeiträume zum Austau- schen der Filter genauestens eingehalten werden.

• Zur Reinigung der Haubenflächen Wir empfehlen ein feuchtes Tuch und ein mildes Flüs- sigreinigungsmittel.

• Bitte keine Reinigungsmittel mit Scheuermittel verwenden. Die Oberfläche wird damit verkratzt.

Das Symbol

auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektri- schen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

650 mm min.

Page 43

CHARAKTERISTIKEN

Platzbedarf

Die Abmessungen ändern sich je nach Ausführung

* Abmessungen der Haube in Abluftversion. ** Abmessungen der Haube in Umluftversion.

Page 44

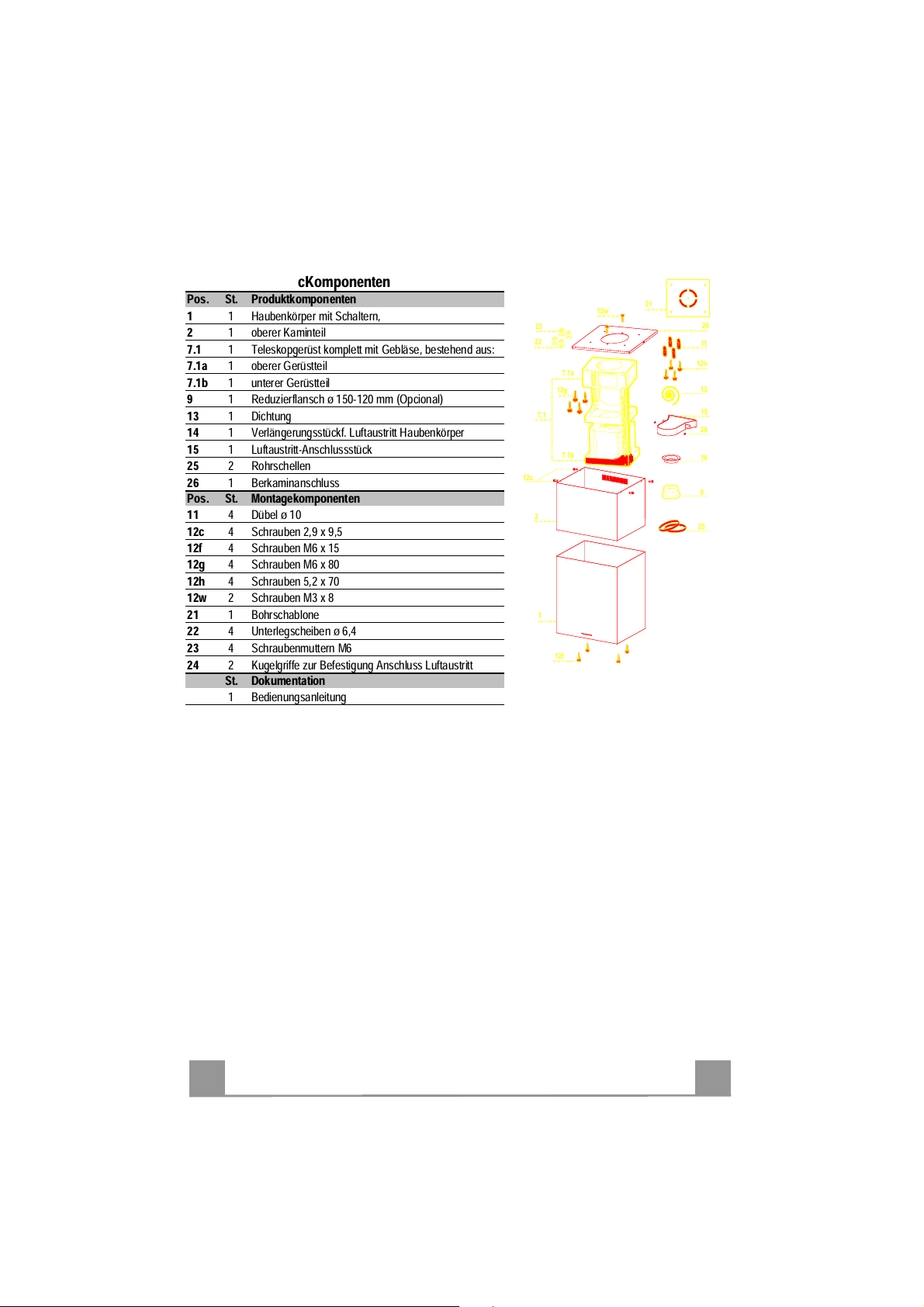

cKomponenten

Pos. St. Produktkomponenten 1

1 Haubenkörper mit Schaltern,

1 oberer Kaminteil

7.1

1 Teleskopgerüst komplett mit Gebläse, bestehend aus:

7.1a

1 oberer Gerüstteil

7.1b

1 unterer Gerüstteil

1 Reduzierflansch ø 150-120 mm (Opcional)

1 Dichtung

1 Verlängerungsstückf. Luftaustritt Haubenkörper

1 Luftaustritt-Anschlussstück

2 Rohrschellen

1 Berkaminanschluss

Pos. St. Montagekomponenten 11

4 Dübel ø 10

12c

4 Schrauben 2,9 x 9,5

12f

4 Schrauben M6 x 15

12g

4 Schrauben M6 x 80

12h

4 Schrauben 5,2 x 70

12w

2 Schrauben M3 x 8

1 Bohrschablone

4 Unterlegscheiben ø 6,4

4 Schraubenmuttern M6

2 Kugelgriffe zur Befestigung Anschluss Luftaustritt

St. Dokumentation

1 Bedienungsanleitung

12h

12f

7.1

7.1b

7.1a

12g

12w

12c

Page 45

MONTAGE

Bohren der Decke/Trägerplatte und Montage des Teleskopgerüsts

Achtung: Bitte beachten Sie bei der Montage das Gewicht der kompletten Haube. Die Tragfä-

higkeit der Decke oder alternativ der Trägerplatte für diese Zugbelastung muss vor der Mon- tage geprüft und gegebenenfalls durch die Anbringung von geeigneten Befestigungs- oder Stabilisierungselementen hergestellt werden. Kann eine hinreichende Tragfähigkeit nicht si- chergestellt werden, ist von einer Montage abzusehen.

BOHREN DER DECKE/TRAGERPLATTE

• Mit Hilfe eines Lots den Kochmulden-Mittelpunkt an der Decke oder Trägerplatte ermitteln und kennzeichnen.

• Die mitgelieferte Bohrschablone 21 so auf die Decke/Trägerplatte legen, dass die Schablonenmitte mit dem gekennzeichneten Mittelpunkt übereinstimmt und die Schablonenseiten auf die Seiten der Kochmulde ausrichten.

• Die Mitte der Schablonenbohrungen kennzeichnen.

• Die gekennzeichneten Punkte bohren:

• Massivbeton-Decke: je nach verwendeten Beton-Dübeln.

• Decke aus Hohlkammer-Ziegeln mit 20 mm Wandungsstärke: ø 10 mm (sofort die mitge-

lieferten Dübel 11 einfügen).

• Holzbalkendecke: je nach verwendeten Holzschrauben.

• Holz-Trägerplatte: ø 7 mm.

• Durchgang für das Speisekabel: ø 10 mm.

• Luftaustritt (Abluftversion): je nach Durchmesser des Anschlussrohres für die Luftablei-

tung.

• Zwei sich gegenüberliegende Schrauben festziehen und 4-5 mm Freiraum zur Decke belassen:

• bei Massiv-Betondecken mit speziellen Betondübeln, die nicht mitgeliefert werden;

• für Hohlkammer-Ziegeln mit ca. 20 mm Wandungsstärke die mitgelieferten Schrauben

12h verwenden;

• bei Holzbalken-Decken mit 4 Holzschrauben, die nicht mitgeliefert werden;

• bei Holz-Trägerplatten mit 4 Schrauben 12g, Unterlegscheiben 22 und Schraubenmuttern

23, die im Lieferumfang enthalten sind.

Page 46

MONTAGE DES TELESKOPGERÜSTS

Für eine eventuelle Regulierung der Gerüsthöhe folgendermaßen vorgehen:

• Die Stell schrauben an den Gerüstseiten, die die beiden Säulen vereinen, lösen.

• Die gewünschte Gerüsthöhe einstellen und die zuvor entnommenen Schrauben wieder festziehen.

• Den anschluss des oberkamins mit den 2 Schrauben 12w (M3 x 8) an die innemstruktur befestigem.

• Das Gerüst heben, die Langlöcher bei den Schrauben einrasten und bis zum Anschlag laufen lassen;

• Die beiden Schrauben festziehen und die ande-ren beiden mitgelieferten Schrauben einschrau-ben; bevor die Schrauben definitiv festgezogen werden, können Einstellungen durchgeführt werden, indem das Gerüst gedreht wird; hier-bei ist darauf zu achten, dass die Schrauben nicht aus dem Sitz des EinstellLangloches gleiten.

• Nun können die 4 Sicherheitsschrauben wie nachstehend beschrieben eingeschraubt werden:

• mit einem Bohrer ø 10 die Decke bohren und

die Bohrungen an den Seiten des oberen Kaminteils verwenden.

• Die 4 beiliegenden Dübel einfügen.

• Die beiliegenden Unterlegscheiben auf die

Schrauben geben und festziehen.

• Wir verweisen auf die Notwendigkeit einer absolut sicheren Befestigung des Teleskopgerüsts, die sowohl dem Eigengewicht der Haube wie auch dem seitlichen Druck, der auf das Gerät einwirken kann, entsprechen muss.Nach erfolgter Montage ist zu prüfen, ob das Teleskopgerüst auch bei Biegebeanspruchung stabil ist.

• Sollte die Decke am Befestigungspunkt nicht robust genug sein, muss der Installateur geeignete Platten und Gegenplatten verwenden, die an strukturell widerstandsfähigen Teilen verankert werden.

12w

Page 47

Anschluss in Abluftversion

Bei Abluftbetrieb kann die Haube vom Installateur wahlweise mittels Rohr oder Schlauch (ø 150 oder 120 mm) an die Außenrohrleitung angeschlossen werden.

• Bei Verwendung eines Anschlussrohres ø 120 den Reduzierflansch 9 am Haubenaustritt anbringen.

• Das Rohr mit den mitgelieferten Rohrschellen 25 fixieren.

• Eventuell vorhandene Aktivkohlefilter entnehmen.

Achtung! Alle Querschnittänderungen oder Richtungsände-

rungen des Abluftkanals reduzieren die Leistung der Haube.

ø 150

ø 120

ANSCHLUSS IN UMLUFTVERSION

• Den Reduzierflansch 9 auf den Gebläseaustritt geben.

• Die Klebedichtung Novastik 13 am Anschluss Luftaustritt 15 anbringen und diesen am oberen Gerüst mit Hilfe der 2 Kugelgriffe 24 befestigen.

• Den Anschlussflansch Luftaustritt 14 am Anschluss Luftaustritt 15 anbringen.

• Den Haubenluftaustritt mit Hilfe eines Rohres oder Schlauches Ø 120 (die Wahl bleibt dem Installateur überlassen) mit dem Flansch, der sich unter dem Umlenkteil befindet, verbinden.

Page 48

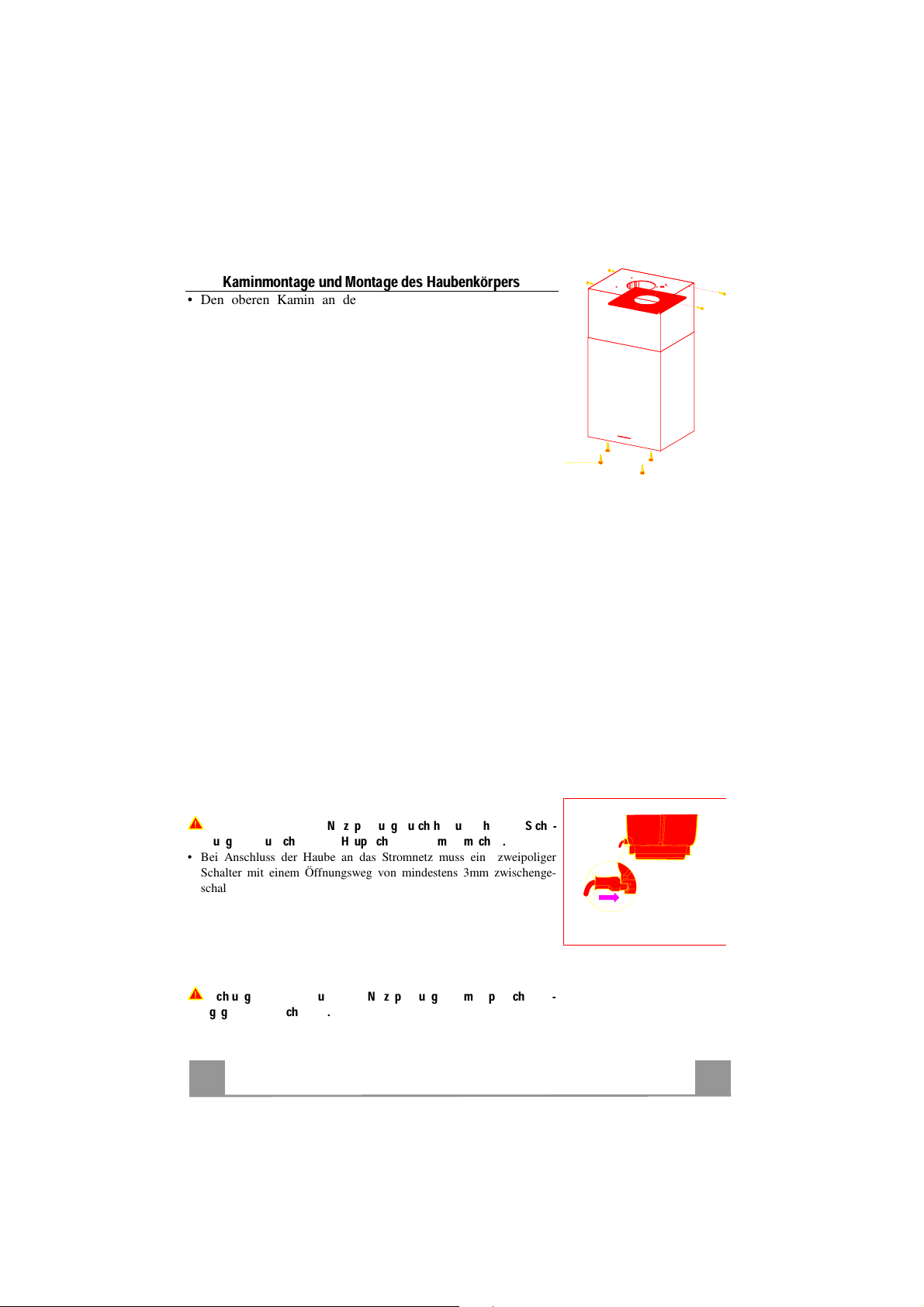

Kaminmontage und Montage des Haubenkörpers

• Den oberen Kamin an der Oberseite des oberen Kaminanschlusses einsetzen und mit den mitgelieferten Schrauben 12c (2,9 x 9,5) befestigen.

Umluftbetrieb

• Kontrollieren, dass der Anschluss Luftaustritt 15 in Übereinstimmung mit dem Kamingitter positioniert ist.

• Ist dies nicht der Fall, den Kamin entfernen und die Position des Anschlusses Luftaustritt 15 korrigieren; die Einzelteile wie zuvor beschrieben wieder montieren.

Vor der Montage des Haubenkörpers am Teleskopgerüst:

• Den Saugpaneel durch Drehen des entsprechenden Drehknopfes öffnen.

• Die Fettfilter entnehmen.

• Eventuell vorhandene Aktivkohle-Geruchsfilter entnehmen.

• Dann den Haubenkörper mit Hilfe der 4 mitgelieferten Schrauben 12f von unten her am Teleskopgerüst fixieren.

12c

12f

ELEKTROANSCHLUSS

Vor der Installation die Netzspannung durch herausdrehen der Siche-

rung oder ausschalten des Hauptschalters stromlos machen.

• Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3mm zwischengeschaltet werden.

• Den Comfort Panel durch Ziehen öffnen, kontrollieren, dass der Verbinder des Speisekabels korrekt in die Steckdose des Gebläses eingesteckt ist.

• Die Anschlüsse der Verbinder vornehmen.

• Für die Umluftversion den Aktivkohle-Geruchsfilter montieren.

• Die Fettfilter und danach den Saugpaneel wieder montieren.

Achtung: Das Gerät nur an die Netzspannung die im Typenschild an-

gegeben ist anschließen.

Page 49

BEDIENUNG

A B C D E F G H

Bedienblende

Taste Funktion Display

Schaltet den Motor der Absauganlage bei der zuletzt verwendeten Geschwindigkeit ein und aus.

Zeigt die eingestellte Geschwindigkeit an

Vermindert die Betriebsgeschwindigkeit.

Erhöht die Betriebsgeschwindigkeit.

Aktiviert von jeder Geschwindigkeit aus, auch bei abgestelltem Motor, die Intensivgeschwindigkeit, die auf 10 Minuten zeitgeregelt ist. Nach Ablauf dieser Zeit kehrt das System zu der zuvor eingestellten Geschwindigkeit zurück. Für die Beseitigung von sehr intensiven Kochdünsten geeignet.

Zeigt HI an und der Punkt unten rechts blinkt einmal pro Sekunde.

Aktiviert den Motor bei einer Geschwindigkeit, die eine Absaugleistung von 100 m3/h für die Dauer von 10 Minuten jede Stunde ermöglicht, nach dessen Ablauf hält der Motor an.

Bei laufendem Filteralarm wird durch 3 Sekunden anhaltendes Drücken der Taste ein Reset des Alarms ausgelöst. Derlei Anzeigen sind nur bei abgestelltem Motor sichtbar.

Zeigt 24 an und der Punkt unten rechts blinkt, während der Motor in Betrieb ist

Nach abgeschlossener Prozedur verlöscht die bisherige Anzeige:

FF zeigt an, dass der Metallfettfilter gewa-

schen werden muss. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.

EF zeigt an, dass die Aktivkohlefilter aus-

gewechselt und die Metallfettfilter gewaschen werden müssen. Dieser Alarm wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.

Aktiviert das automatische Ausschalten mit einer Verzögerung von 30 Min. Ermöglicht die Beseitigung von Restgerüchen und kann von jeder Position aus aktiviert werden. Zum Deaktivieren die Taste drücken oder den Motor abstellen.

Zeigt abwechselnd die Betriebsgeschwindigkeit und die bis zum Abschalten der Abzugshaube verbleibende Zeit an. Der Punkt unten rechts blinkt.

Schaltet die Beleuchtung ein oder aus.

Schaltet die verminderte Beleuchtung ein oder aus.

Page 50

WARTUNG

FERNBEDIENUNG (OPTION)

Dieses Gerät kann mit einer Fernbedienung gesteuert werden, welche mit alkalischen Zink-Kohle-Batterien 1,5 V des Standardtyps LR03-AAA versorgt wird.

• Die Fernbedienung nicht in die Nähe von Hitzequellen legen.

• Batterien müssen vorschriftsmäßig entsorgt werden.

Reinigung der Comfort Panel

• Den Comfort Panel durch Ziehen öffnen.

• Die Platte vom Haubenkörper aushaken, indem der Hebel des Befestigungsstiftes verschoben wird.

• Die Comfort Panel darf keinesfalls im Geschirrspüler gewaschen werden.

• Außen mit einem feuchten Lappen und neutralem Flüssigreiniger säubern.

• Innen mit einem feuchten Lappen und neutralem Reinigungsmittel säubern; keine nassen Lappen oder Schwämme oder Wasserstrahl verwenden; kein Scheuermittel verwenden.

• Am Ende die Platte wieder am Haubenkörper einhaken und schließen, indem der Drehknopf in die dem Öffnen entgegengesetzte Richtung gedreht wird.

Page 51

Metallfettfilter

Die Fettfilter sind spülmaschinengeeignet und müssen

gewaschen werden, sobald am Display die Aufschrift

FF erscheint oder mindestens alle 2 Monate, oder auch öfter, je nach Intensität des Gebrauchs.

Reset des Alarmsignals

• Die Beleuchtung und den Absaugmotor abschalten und dann die 24-Stunden-Funktion deaktivieren, falls diese zuvor aktiv war.

• Die Taste E drücken, bis das Display verlöscht.

Reinigung der Filter

• Die Comfort Panels durch Ziehen öffnen.

• Die Filter einzeln ausbauen, indem sie in den hinteren Teil der Gruppe geschoben und gleichzeitig nach unten gezogen werden.

• Die Filter waschen, ohne sie zu verbiegen, und vor dem erneuten Einbau trocknen lassen. (die Farbe der Filteroberfläche kann sich mit der Zeit verändern, was aber die Wirksamkeit keinesfalls beeinträchtigt.)

•

Nun die Filter wieder einbauen, so dass der Griff

nach der äußeren Sichtseite zeigt.

• Die Comfort Panel wieder schließen.

Page 52

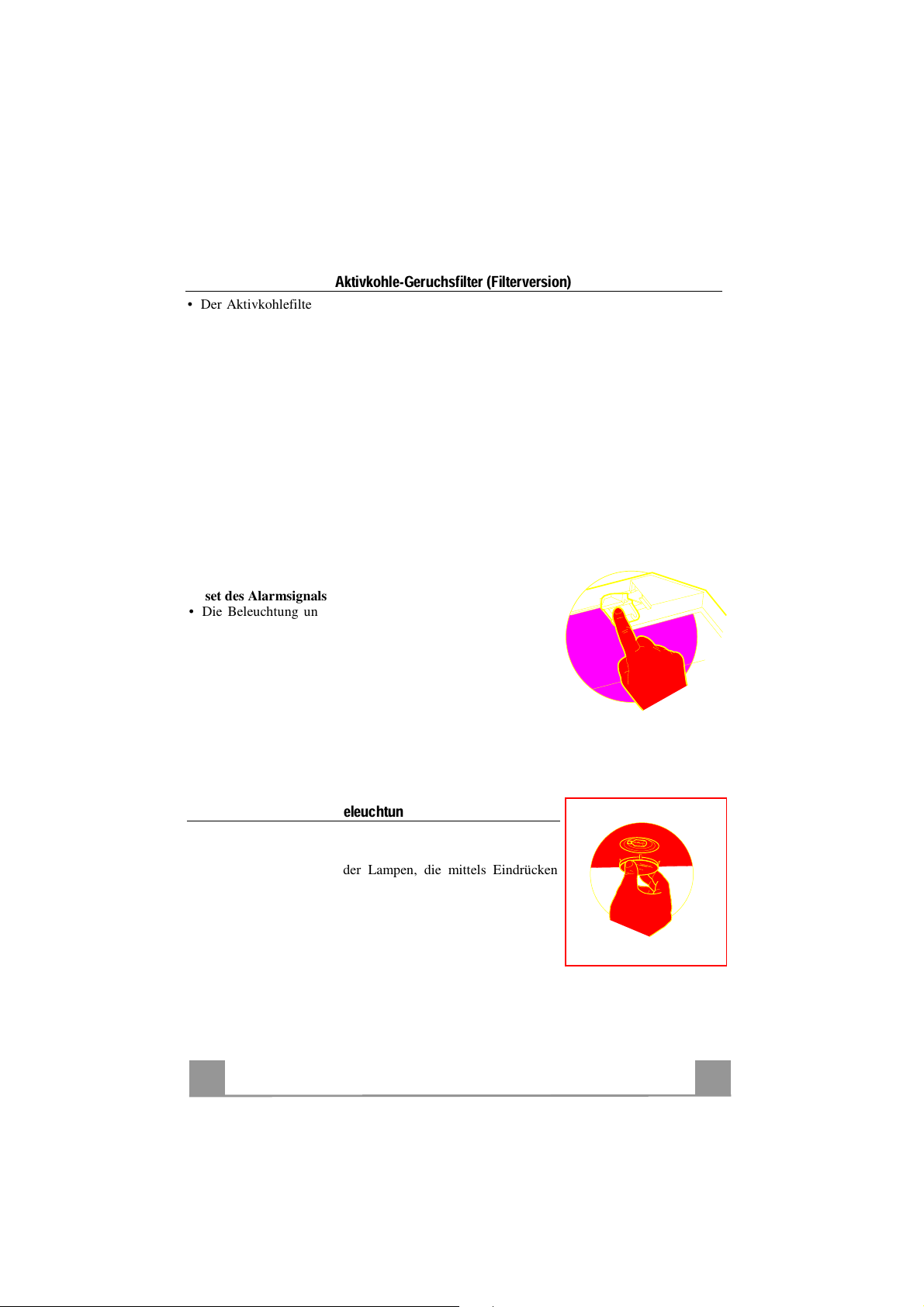

Aktivkohle-Geruchsfilter (Filterversion)

• Der Aktivkohlefilter ist weder waschbar, noch regenerierbar und muss ausgewechselt werden, wenn am Display die Aufschrift EF erscheint, oder nach mindestens 4 Monaten.

Aktivierung des Alarmsignals

• Bei den Filterversionen der Abzugshauben wird die Alarmanzeige für Filtersättigung im Augenblick der Installation oder in der Folge aktiviert.

• Die Beleuchtung und den Abzugsmotor ausschalten.

• Die Abzugshaube von der Netzversorgung trennen.

• Den Anschluss wieder herstellen, indem die Taste B gedrückt wird.

• Bei Loslassen der Taste erscheinen am Display zwei drehende Rechtecke.

• Innerhalb von 3 Sekunden die Taste B drücken, bis am Display die Bestätigung erscheint:

• 2 maliges Blinken der Aufschrift EF – Sättigungsalarm Aktivkohlefilter AKTIVIERT

• 1 maliges Blinken der Aufschrift EF - Sättigungsalarm Aktivkohlefilter DEAKTIVIERT.

AUSWECHSELN DES AKTI

VKOHLE

GERUCHSFILTER

Reset des Alarmsignals

• Die Beleuchtung und den Absaugmotor ausschalten; falls die 24-Stunden-Funktion aktiv ist, diese deaktivieren.

• Die Taste E drücken, bis das Display verlöscht.

Auswechseln des Filters

• Die Comfort Panel durch Ziehen öffnen.

• Die Fettfilter aus Metall entfernen.

• Den gesättigten Aktivkohle-Geruchsfilter durch Öffnen der Klammern ausbauen.

• Den neuen Filter in seinen Sitz einhängen.

• Die Fettfilter aus Metall wieder einbauen.

• Die Comfort Panel wieder verschließen.

• Die Kohlefilter können mit dem Hausmüll entsorgt werden.

Beleuchtung

AUSWECHSELN DER LAMPEN

Halogenlampe 20 W

• Vor dem Auswechseln der Lampen, die mittels Eindrücken befestigte Glashalterung aus Metall durch Anheben der Zwinge entfernen und die Halterung dabei mit einer Hand stützen.

• Die Lampe aus der Halterung nehmen.

• Die Lampe durch eine gleichwertige ersetzen und bei der Remontage darauf achten, daß die beiden Steckerstifte vorschriftsmäßig in die Lampenfassung eingeführt werden.

• Die Glashalterung wieder eindrücken.

Page 53

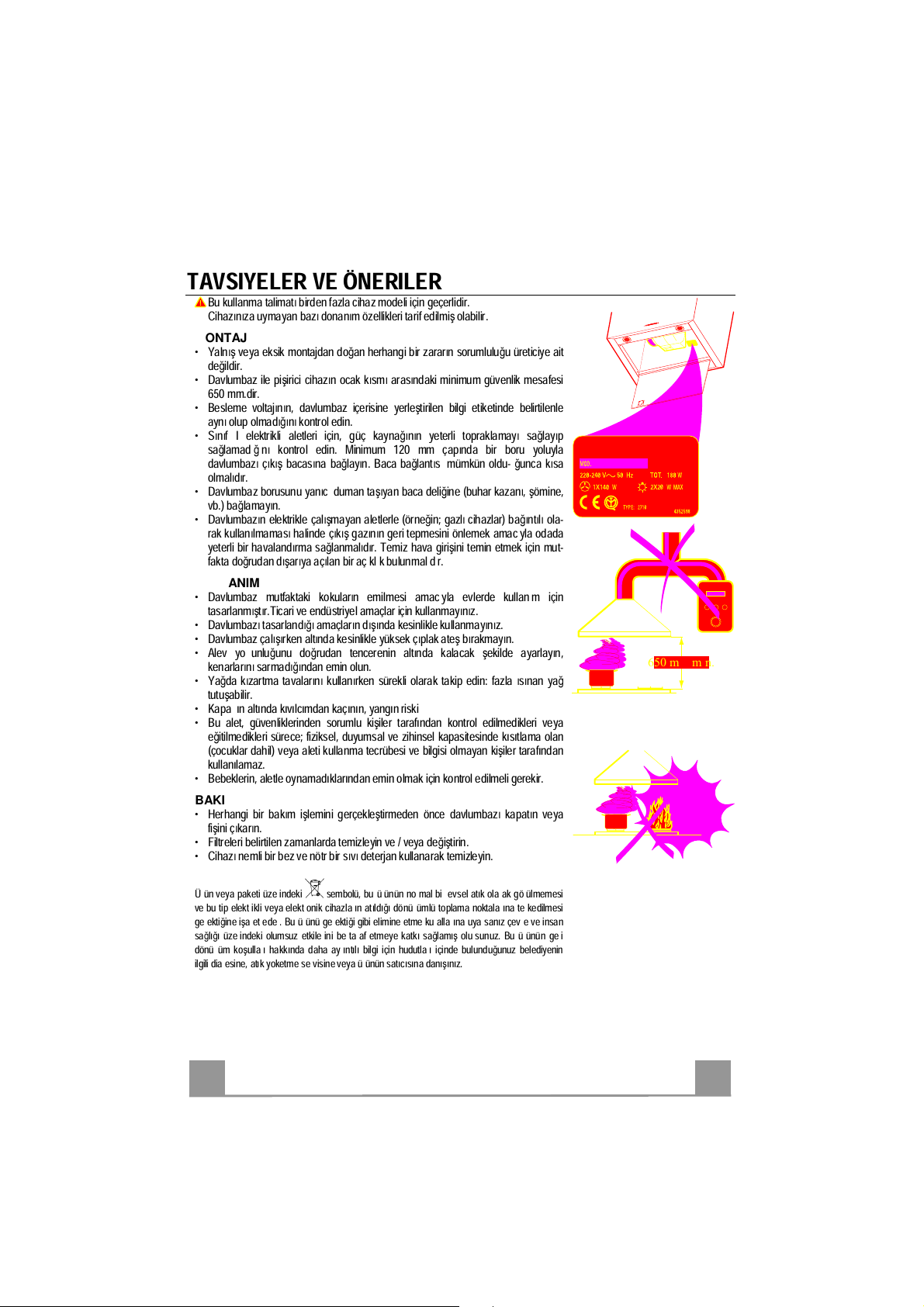

TAVSIYELER VE ÖNERILER

u kullanma talimat# birden fazla cihaz modeli i

çin geçerlidir.

Cihaz#n#za uymayan baz# donan#m özellikleri tarif edilmi$ olabilir.

MONTAJ

• Yaln#$ veya eksik montajdan do%an herhangi bir zarar#n sorumlulu%u üreticiye ait de%ildir.

• Davlumbaz ile pi$irici cihaz#n ocak k#sm# aras#ndaki minimum güvenlik mesafesi 650 mm.dir.

• Besleme voltaj#n#n, davlumbaz içerisine yerle$tirilen bilgi etiketinde belirtilenle ayn# olup olmad

#%#n#

kontrol edin.

• S#n#f I elektrikli aletleri için, güç kayna%#n#n yeterli topraklamay# sa%lay#p sa%lamad

#%#n#

kontrol edin. Minimum 120 mm çap#nda bir boru yoluyla davlumbaz# ç#k#$ bacas#na ba%lay#n. Baca ba%lant#s# mümkün oldu- %unca k#sa olmal#d#r.

• Davlumbaz borusunu yan#c# duman ta$#yan baca deli%ine (buhar kazan#,$ömine, vb.) ba%lamay#n.

• Davlumbaz#n elektrikle çal#$mayan aletlerle (örne%in; gazl# cihazlar) ba%#nt#l# ola- rak kullan#lmamas# halinde ç#k#$ gaz#n#n geri tepmesini önlemek amac#yla odada yeterli bir havaland#rma sa%lanmal#d#r. Temiz hava giri$ini temin etmek için mut- fakta do%rudan d#$ar#ya aç#lan bir aç#kl#k bulunmal#d#r.

KULLANIM

• Davlumbaz mutfaktaki kokular#n emilmesi amac#yla evlerde kullan#m için tasarlanm#$t#r.Ticari ve endüstriyel amaçlar için kullanmay#n#z.

• Davlumbaz# tasarland

#%#

amaçlar#n d

#$#

nda kesinlikle kullanmay#n#z.

• Davlumbaz çal

#$#

rken alt#nda kesinlikle yüksek ç#plak ate$ b#rakmay#n.

• Alev yo%unlu%unu do%rudan tencerenin alt#nda kalacak $ekilde ayarlay#n, kenarlar#n# sarmad

#%#

ndan emin olun.

• Ya%da k#zartma tavalar#n# kullan#rken sürekli olarak takip edin: fazla #s#nan ya

tutu$abilir.

• Kapa%ın altında kıvılcımdan kaçının, yangın riski

• Bu alet, güvenliklerinden sorumlu ki$iler tarafından kontrol edilmedikleri veya e%itilmedikleri sürece; fiziksel, duyumsal ve zihinsel kapasitesinde kısıtlama olan (çocuklar dahil) veya aleti kullanma tecrübesi ve bilgisi olmayan ki$iler tarafından kullanılamaz.

• Bebeklerin, aletle oynamadıklarından emin olmak için kontrol edilmeli gerekir.

BAKIM

• Herhangi bir bak#m i$lemini gerçekle$tirmeden önce davlumbaz# kapat#n veya fi$ini ç#kar#n.

• Filtreleri belirtilen zamanlarda temizleyin ve / veya de%i$tirin.

• Cihaz# nemli bir bez ve nötr bir s#v# deterjan kullanarak temizleyin.

Ürün veya paketi üzerindeki

sembolü, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldı%ı dönü$ümlü toplama noktalarına terkedilmesi gerekti%ine i$aret eder. Bu ürünü gerekti%i gibi elimine etme kurallarına uyarsanız çevre ve insan sa%lı%ı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sa%lamı$ olursunuz. Bu ürünün geri dönü$üm ko$ulları hakkında daha ayrıntılı bilgi için hudutları içinde bulundu%unuz belediyenin ilgili diaresine, atık yoketme servisine veya ürünün satıcısına danı$ınız.

650 mm min.

Page 54

ÖZELLIKLER

Yer tutma

Boyutlar, seçilen versiyona göre de"i#ir.

* Emici versiyon davlumbaz için ölçüler. ** Filtre edici versiyon davlumbaz için ölçüler.

Page 55

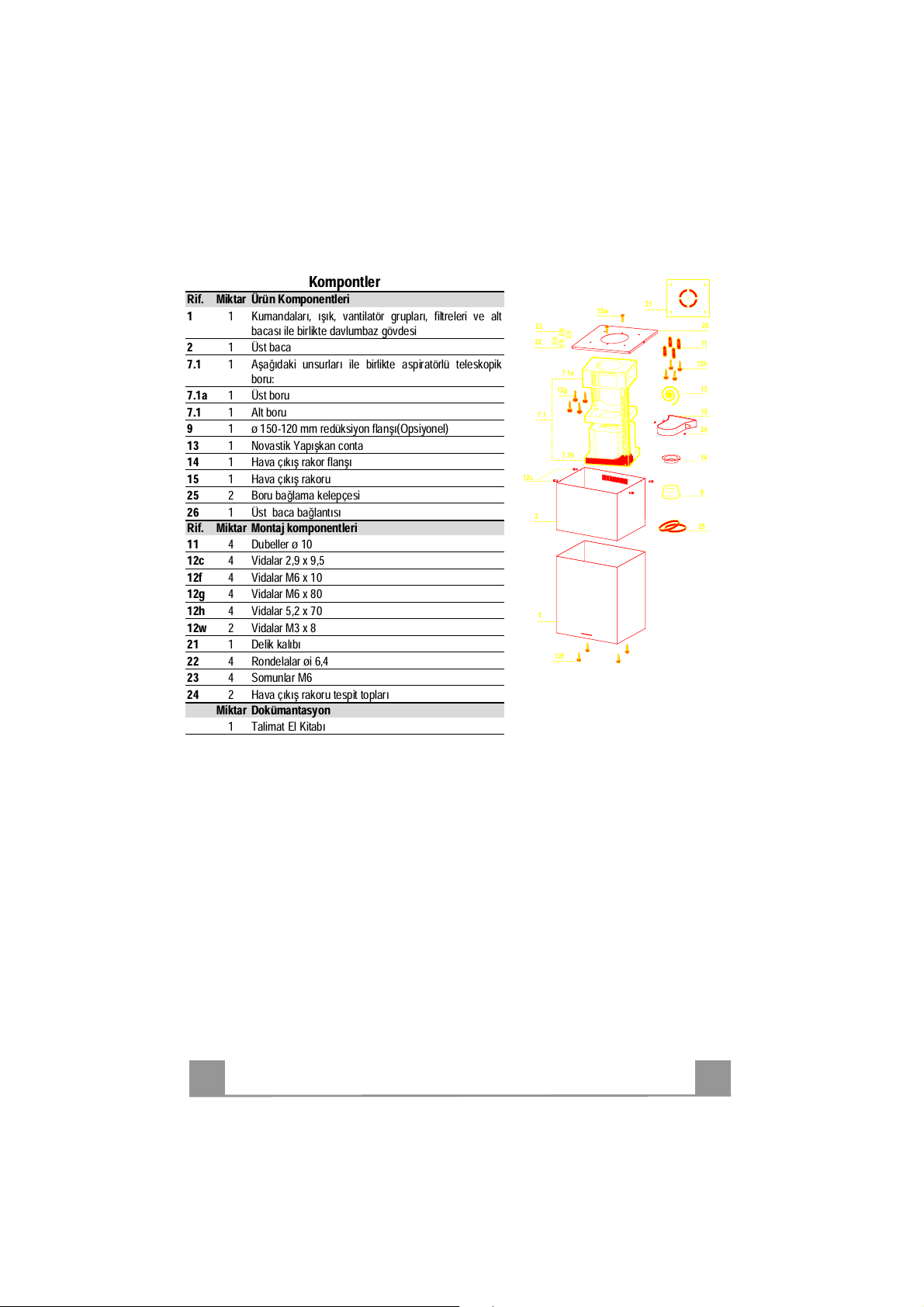

Kompontler

Rif. Miktar Ürün Komponentleri 1

1 Kumandaları, ı$ık, vantilatör grupları, filtreleri ve alt

bacası ile birlikte davlumbaz gövdesi

1 Üst baca

7.1

1 A$a%ıdaki unsurları ile birlikte aspiratörlü teleskopik

boru:

7.1a

1 Üst boru

7.1b

1 Alt boru

1 ø 150-120 mm redüksiyon flan$ı(Opsiyonel)

1 Novastik Yapı$kan conta

1 Hava çıkı$ rakor flan$ı

1 Hava çıkı$ rakoru

2 Boru ba%lama kelepçesi

1 Üst baca ba%lantısı

Rif. Miktar Montaj komponentleri 11

4 Dubeller ø 10

12c

4 Vidalar 2,9 x 9,5

12f

4 Vidalar M6 x 10

12g

4 Vidalar M6 x 80

12h

4 Vidalar 5,2 x 70

12w

2 Vidalar M3 x 8

1 Delik kalıbı

4 Rondelalar øi 6,4

4 Somunlar M6

2 Hava çıkı$ rakoru tespit topları

Miktar Dokümantasyon

1 Talimat El Kitabı

12h

12f

7.1

7.1b

7.1a

12g

12w

12c

Page 56

MONTAJ

Tavan / Konsol delme i#lemi ve Kafesin Sabitlenmesi

TAVANIN YADA KONSOLUN DEL$NMES

• Bir !akül yardımıyla tavana ya da destek konsolüne pi!irme tezgahının merkezini i!aretleyiniz.

• Tavana veya konsola donanımla birlikte verilen delik delme !ablonunu (21) dayayınız ve bunun merkeziyle i!aretlenen merkezi birbirine çakı!tırınız. Yani !ablonun ekseni ile pi!irme tezgahı ekseni bir hizaya gelmi! olsun.

• Delik delme !ablonuyla delikleri duvara i!aretleyiniz.

• "u !ekilde delik deliniz:

• Masif beton tavan: beton dübelleri kullanarak.

• Direnç kalınlı#ı 20 mm ve üstte hava bo!lu#u olan tu#la tavan: 10 mm çapında delik (do-

nanımla verilmi! dübelleri (11) hemen takınız)

• Ah!ap tavan: ah!ap dübelleri kullanarak.

• Ah!ap konsola: 7 mm çapında delik deliniz.

• Elektrik besleme kablosunun geçi!i için: ø 10 mm çapında.

• Hava Çıkı!ı (Aspiratörlü model): Dı! hava tahliye borusu ba#lantısının çapına göre.

• Tavana çaprazlamasına iki vida takıp 4-5 mm dı!arıda bırakınız. Bu vidalar !öyle olmalıdır:

• Masif beton için buna uygun vida ve dübeller; bunlar donanımla verilmemi!tir.

• Hava bo!luklu tu#la tavan - yakla!ık 20 mm direnç kalınlıklı - bunun için donanımla ve-

rilmi! vidaları (12h) kullanınız.

• Ah!ap tavana uygun vidalar: donanımda yoktur.

• Ah!ap konsola: donanımdaki vidalar (12g), rondelalar (22) ve cıvatalar (23).

Page 57

BORUNUN TESP$T

Borunun yüksekli#i ayarlanmak istenirse:

• $ki kolonu birle!tiren vidaları gev!etin.

• Borunun yüksekli#ini istenilen seviyeye ayarlayın ve vidaları yeniden sıkın.

• 26 Üst Baca ba#lantısını 2 adet 12w (M3 x 8) vidası ile birle!tirin.

• Boruyu kaldırın, deliklerinden vidalara geçirin ve sonuna kadar sürün. Bu noktada boru kendi a#ırlı#ı ile durmaktadır.

• $ki adet vidayı sıkın ve verilen di#er iki vidayı üst plakaya vidalayın;

Vidaları nihai olarak sıkmadan önce, borunun hareket

ettirilmesi sureti ile yükseklik ayarlaması yapılabilir. Bunu yaparken, vidaların ayar gözlerinden kurtulmamasına dikkat edilmelidir.

• "imdi 4 adet güvenlik vidası sıkılabilir, bunu yapmak için !u i!lemleri takip edin:

• ø 10 bir uç ile, üst baca ba#lantısının yan tarafın-

daki delikleri kullanarak tavana delik açın.

• Verilen 4 adet dubeli bu deliklere yerle!tirin

• Verilen rondelaları vidalara yerle!tirin ve sıkın.

• Borunun tespiti i!lemi, gerek Davlumbazın a#ırlı#ı, gerekse monte edilmi! cihaza uygulanan kuvvet nedeni ile yandan gelebilecek muhtemel zorlanmalar itibarı ile emniyetli olmalıdır. Tespit i!lemi yapıldıktan sonra, baca esnese bile tabanın sa#lam olup olmadı#ını kontrol edin.

• Tavanın askı noktasında yeteri kadar kuvvetli olmadı#ı bütün durumlarda, montajı gerçekle!tiren ki!inin bu ba#lantı noktasını, yapısal olarak dirençli unsurlara ba#lamak sureti ile uygun plakalar ve kontra plakalar ile takviye etmesi gerekir.

12w

Page 58

Aspiratörlü Model Hava Çıkı#ı Ba"lantısı

Aspiratörlü modelin ba#lantısını yapmak için, davlumbazı ø 150 yada 120 mm çapında, montörün seçimine göre sert veya esnek bir boruyla çıkı! kanalına ba#layınız.

• ø 120 mm çapında boruyla ba#lantı için, redüksiyon flan!ını (9) davlumbaz gövdesi çıkı!ına takınız.

• Boruyu donanımla birlikte verilmi! kelepçelerle (25) sıkıca raptediniz.

• Varsa aktif karbon filtrelerini çıkartınız.

ø 150

ø 120

F$LTREL$ VERS$YON HAVA ÇIKI%I

• 9 redüksiyon flan!ını Aspiratör çıkı!ına takın.

• 13 Novastik Yapı!kan Contasını 15 Hava Çıkı! Rakoruna sürün ve 2 adet 24 ba#lantı topu vasıtası ile üst boruya tespit edin.

• 14 Hava Çıkı! Rakoru flan!ını 15 Hava Çıkı! Rakoruna takın.

• Davlumbazın flan!lı hava çıkı!ını, tercihi monitöre kalmı! sert ya da rijit 120 mm çapında bir boru ile rakora ba#layınız.

Page 59

Bacanın montajı ve Davlumbaz Gövdesinin Tespiti

• Üst bacayı yerle!tiriniz ve donanımda mevcut olan 12c (2,9 x 9,5) vidalar ile üst baca ba#lantısına sabitleyiniz.

Filtreli versiyon

• 15 Hava Çıkı!ı Rakorunun Baca ızgara yapısına uygun olmasını temin edin.

• E#er böyle de#ilse, bacayı çıkartın ve 15 Hava Çıkı! Rakorunun pozisyonunu düzeltin; sonra di#er parçaları yukarıda tarif edildi#i !ekilde yerlerine monte edin.

Davlumbaz Gövdesini boruya monte etmeden önce:

• çekerek emme panelini açın.

• $lgili tespit aya#ı parçasını sürerek paneli gövdeden çıkartın.

• Ya# Filtrelerini Davlumbaz Gövdesinden çıkartın.

• Varsa Aktif karbon Koku Filtrelerini çıkartın.

• Alt taraftan 4 adet 12f vidası ile Davlumbaz Gövdesini boruya tespit edin.

12c

12f

ELEKTR$K BA&LANTISI

• Davlumbazı, en az 3 mm kontak açıklı#ı olan çift kutuplu bir anahtar üzerinden !ebeke cereyanına ba#layın.

• Emme Panelini ve ya# filtrelerini açın, besleme kablosu konektörünün Aspiratör prizine do#ru bir !ekilde yerle!tirilmi! olmasına dikkat edin.

• Elektrik ba#lantılarını yapın

• Filtreli versiyon için Aktif karbon Koku Filtrelerini takın.

• Ya# filtrelerini ve Emme Panelini yerine takın.

Page 60

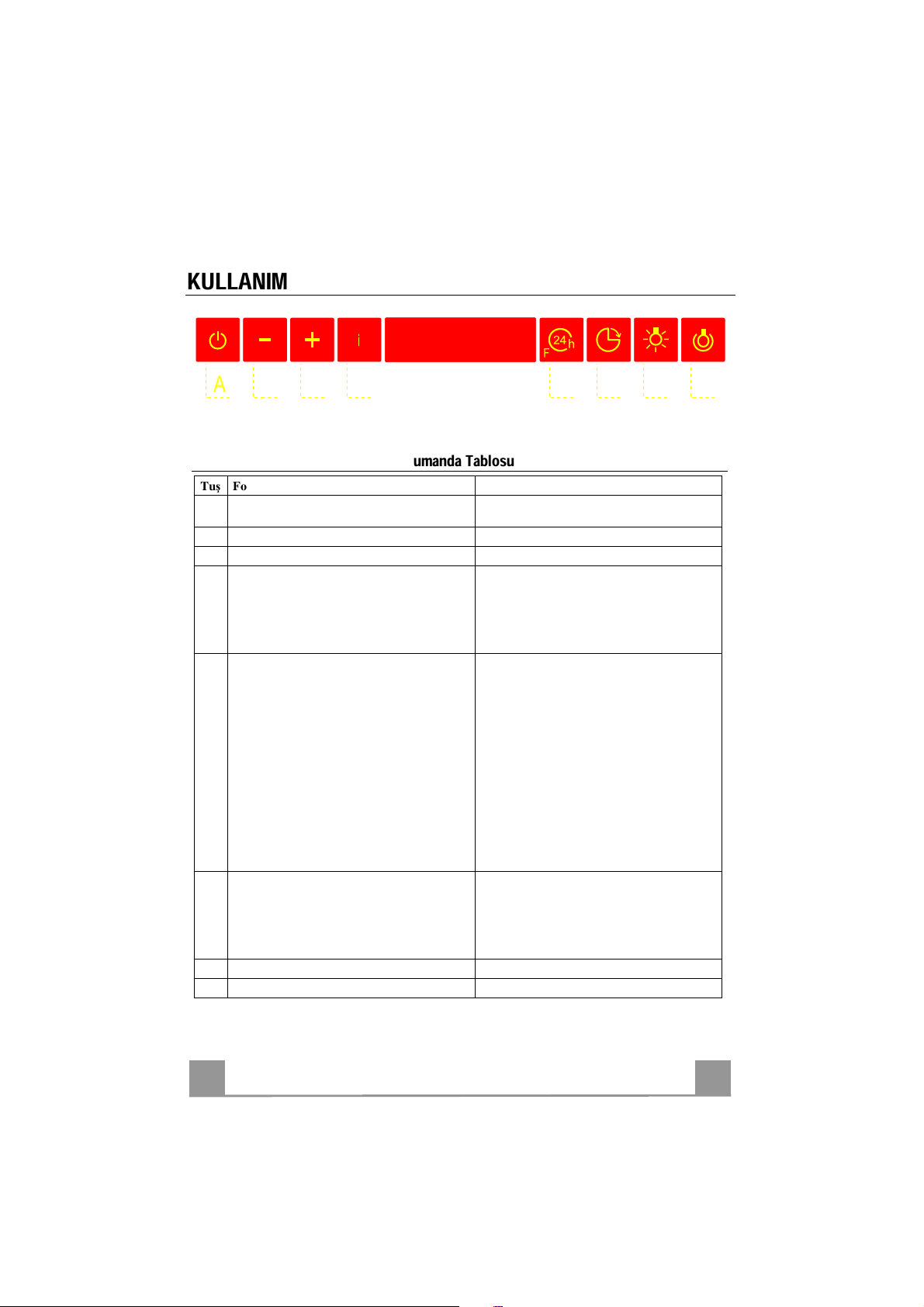

KULLANIM

A B C D E F G H

Kumanda Tablosu

Tu! Fonksiyon Gösterge

Aspiratör motorunu, kullanılan en son hızda açıp kapatır.

Ayarlanan hızı görüntüler.

O an devrede olan hızı dü!ürür.

O an devrede olan hızı arttırır.

Motor kapalıyken bile herhangi bir hızdan yo#un hızı devreye alır; bu hız 10 dakikaya ayarlıdır ve bu sürenin sonunda sistem daha önce ayarlanmı! olan hıza döner. En yükek yo#unluktaki pi!irme dumanlarının tahliyesine uygundur.

HI i!aretini görüntüler ve sa# alttaki nokta saniyede bir kez yanıp söner.

Motoru her saat ba!ı 10 dakika süre ile 100 m³/saat oranında hava emecek !ekilde çalı!tırır, bu süre dolunca motor stop eder.

Filtre alarmı devrede iken tu!a 3 saniye süre ile basıldı#ında alarm sıfırlanmı! olur. Bu sinyalleri sadece motor stop durumdayken görmek mümkündür.

24 i!aretini görüntüler, sa# alttaki nokta yanıp sönmeye ba!lar; motor ise çalı!ır durumdadır.

Süreç sona erdi#inde daha önce görüntülenen i!aret söner:

FF Madeni ya# filtrelerinin yıkanması gerek-

ti#ini bildirir. Alarm, Davlumbazın 100 çalı!ma saatini doldurmasından sonra devreye girer.

EF Aktif karbon filtrelerinin de#i!tirilmesi

ve madeni ya# filtrelerinin de yıkanması gerekti#ini bildirir. Alarm, Davlumbazın 200 çalı!ma saatini doldurmasından sonra devreye girer.

30 dakika sonra otomatik kapatma programını devreye alır. Pi!irme sonrası kalan artık kokuları yok etmek için uygundur. Hangi konumda olunursa olunsun devreye alınabilir ve tu!a basmak yada motoru stop etmek suretiyle devre dı!ı bırakılabilir.

Çalı!ma hızını ve davlumbazın durması için kalan süreyi dönü!ümlü olarak görüntüler. Sa# alt taraftaki nokta yanıp sönmektedir.

Aydınlatma sistemini açar-kapatır.

Aydınlatma sistemini dü!ük ı!ıkta açar-kapatır.

Page 61

BAKIM

TELEKUMANDA (OPS$YONEL)

Bu cihaza bir telekumanda ile de komut verilebilir; bu kumanda 1,5 Voltluk çinko-karbonlu LR03-AAA tipi standart alkalin pillerle çalı!ır.

• Telekumandayı ısı kaynakları yakınında bırakmaynız.

• Pilleri çevreye atmayınız, bunlara ayrılmı! çöp toplama kaplarına atınız.

Konfor Panelleri’nin Temizlenmesi

• Çekerek Konfor Paneli’ni açınız.

• Sabitleme piminin kolunu kaydırarak paneli davlumbaz gövdesinden kurtarınız.

• Konfor paneli, asla bula!ık makinasında yıkanmaz.

• Dı! tarafını nemli bir bez ve nötr sıvı deterjan ile temizleyiniz.

• $ç kısmını da nemli bez ve nötr sıvı deterjan kullanarak temizleyebilirsiniz. Islak bez ya da sünger kullanmayınız, su püskürtmeyiniz ve a!ındırıcı-yıpratıcı maddeler kullanmaktan kaçınınız.

• $!lem sona erdi#inde, paneli davlumbaz gövdesine takıp tekrar kapatınız.

Page 62

Madeni ya" filtreleri

Madeni ya# filtreleri, bula!ık makinasında yıkanabilirler. Göstergede FF i!areti görüntülendi#inde ya da en az 2 ayda bir, hatta yo#un kullanımda daha sık aralıklarla yıkanmaları gerekir.

Alarm sinyalinin sıfırlanması

• Lambaları ve aspiratör motorunu kapatınız. 24h fonksiyonu devrede ise devre dı!ı bırakınız.

• Gösterge kapanana kadar E tu!una basınız.

Filtrelerin temizlenmesi

• Çekerek Konfor Panelleri’ni açınız.

• Grubun arka tarafına do#ru ittirip aynı anda a!a#ı do#ru çekerek Filtreleri tek tek çıkarınız.

• Katlayıp kıvırmamaya dikkat ederek Filtreleri yıkayınız ve yerlerine takmadan önce kurumaya bırakınız. (Filtre yüzeyinde zamanla olası bir renk de#i!ikli#i meydana gelebilir, ancak kesinlikle filtrenin çalı!masını etkilemez.)

• Kulpların dı! tarafları görünecek !ekilde, dikkatlice filtreleri tekrar yerlerine takınız.

• Konfor panellerini kapatınız.

Page 63

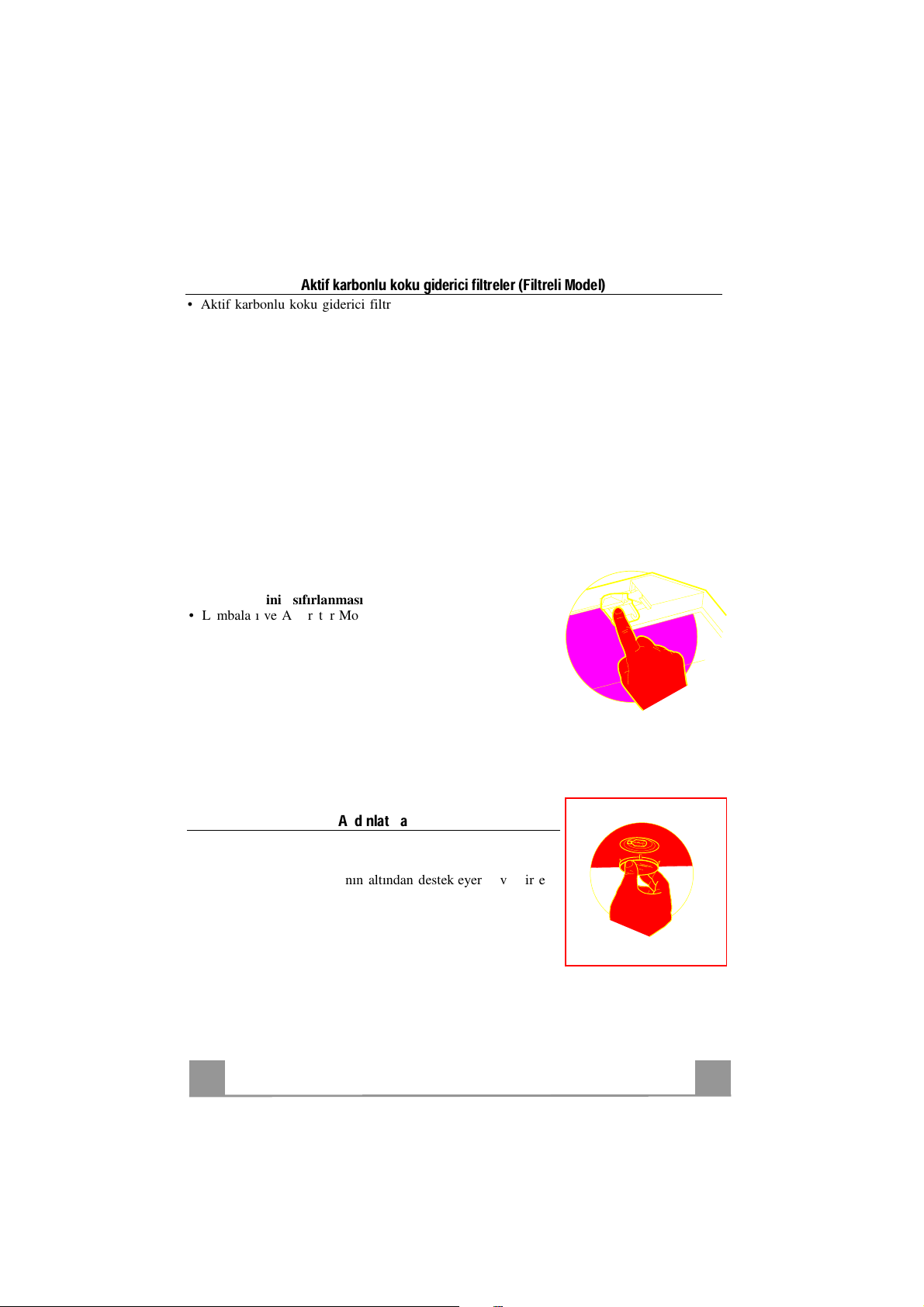

Aktif karbonlu koku giderici filtreler (Filtreli Model)

• Aktif karbonlu koku giderici filtrelerin yıkanması ve rejenere edilmeleri mümkün de#ildir, göstergede EF i!areti görüntülendi#inde ya da en az 4 ayda bir de#i!tirilmeleri gerekir.

Alarm sinyalinin devreye alınması

• Filtrelerin doyum noktasına geldi#ini bildiren alarm sinyali montaj sırasında devreye alınabilece#i gibi, Filtreli Model davlumbazlarda daha sonra da devreye alınabilir.

• Lambaları ve Aspiratör Motorunu kapatınız.

• Davlumbazın elektrik !ebekesi ile olan ba#lantısını kesiniz.

• B tu!unu basılı tutarak ba#lantıyı tekrar sa#layınız.

• Tu! bırakıldı#ında gösterge üzerinde dönen iki dikdörtgen görülür.

• 3 saniye içinde gösterge üzerinde onay görüntülenene dek B tu!una basınız:

• 2 yanıp sönen EF yazısı – Aktif Karbon Filtresi doyum noktası alarmı DEVREDE

• 1 yanıp sönen EF yazısı – Aktif Karbon Filtresi doyum noktası alarmı DEVRE DI"I.

AKT$F KARBONLU KOKU

F$LTRES$N$N DE

&$%T$R$

LMES

Alarm sinyalinin sıfırlanması

• Lambaları ve Aspiratör Motorunu kapatınız, sonra devrede ise 24h fonksiyonunu devre dı!ı bırakınız.

• Gösterge kapanana kadar E tu!una basınız.

Filtrenin de"i!tirilmesi

• Çekerek Konfor Panelleri’ni açınız.

• Madeni ya# Filtrelerini çıkarınız.

• Doymu! aktif karbonlu koku Filtresini klipslerine müdahale ederek çıkarınız.

• Yeni Filtreyi klipslerinden tutturarak yuvasına takınız.

• Madeni ya# Filtrelerini tekrar yerlerine takınız.

• Konfor panellerini kapatınız.

Aydınlatma

AMPULLER$N DE

&$%T$R$

LMES

20 W haojen ampuller

• Metal cam klipsini halkanın altından destekleyerek ve bir elinizle de tutarak sökünüz.

• Halojen ampulü duyundan çıkarınız.

• Aynı özelli#e sahip yenisiyle de#i!tiriniz ve iki adet fi!inin yuvasına iyi oturmasına dikkat ediniz.

• Cam tutucu klipsi bastırarak takınız.

Page 64

SAVJETI I PREPORUKE

Ova knjižica s uputama za korištenje predvi&ena je za više verzija ure&aja. Mogu-

e je da su opisani pojedini detalji dodatne opreme koji se ne ti(u vašeg ure&aja.

INSTALIRANJE

• Proizvo&a( ne preuzima nikakvu odgovornost za štete prouzro(ene nepravilnim instaliranjem ili nepridržavanjem osnovnih radnih propisa.

• Minimalna sigurnosna udaljenost izme&u radne površine Kuhala i Nape mora iznosi- ti barem 650 mm.

• Provjerite da li mrežni napon odgovara naponu navedenom na plo(ici koja se nalazi unutar Nape.

• Za Ure&aje s niskom potrošnjom provjerite da li ku'na elektri(na instalacija osigura- va pravilno uzemljenje.

• Priklju(ite Napu izlazu usisanog zraka cijevima (iji promjer odgovara ili je ve'i od 120 mm. Dužina cijevi mora biti što kra'a.

• Nemojte priklju(iti Napu cijevima za odvod dima proizvoda sagorjevanje (kotlovi, kamini, itd.).

• U slu(aju da se u sobi koristi Napa i ure&aji koji se ne napajaju elektri(nom energi- jom (na primjer plinski ure&aji), morate osigurati dovoljno prozra(ivanje prostorije. Ako u kuhinji nije ve' predvi&eno, izbušite otvor koji omogu'uje dovoljan ulaz (istog zraka izvana.

KORIŠTENJE

• Napa je zamišljena za isklju(ivo ku'no korištenje, za uklanjanje neugodnih mirisa iz kuhinje.

• Nemojte nikad koristiti Napu na neprikladan na(in.

• Izbjegavajte otvorene plamenike jakog intenziteta ispod Nape koja je uklju(ena.

• Regulirajte uvijek plamenik tako da izbjegnete o(igledno bo(no prekora(ivanje plamenika u odnosu na dno lonaca.

• Provjeravajte friteze tijekom korištenja: pregrijavanje ulja moglo bi lako dovesti do zapaljivanja.

• Nemojte spremati flambiranu hranu ispod kuhinjske nape; opasnost od požara

• Ovaj ure&aj nije namijenjen za uporabu od strane osoba (uklju(uju'i i djecu) koja imaju smanjene fizi(ke, senzori(ke ili mentalne sposobnosti, ili nemaju dovoljno is- kustva i znanja, osim ako nisu pod nadzorom ili im nisu dane jasne upute vezane uz uporabu ure&aja od strane osobe odgovorne za njihovu sigurnost.

• Djeca bi trebala biti pod nadzorom kako bi se osiguralo da se ne igraju s ure&ajem.

ODRŽAVANJE

• Prije nego što pristupite održavanju, isklju(ite Napu iskop(avanjem elektri(nog uti- ka(a ili pritiskom na glavni prekida(.

• Izvršite savjesno i pravovremeno održavanje Filtera poštivaju'i preporu(ene vre- menske razmake.

• Za (iš'enje površina Nape dovoljno je koristiti vlažnu krpu i neutralno teku'e sred- stvo za pranje.

Simbol

na proizvodu ili na pakovanju nazna(uje da se proizvod ne smije smatrati kao obi(an ku'ni otpad, ve' se mora odložiti na mjestu odre&enom za sakupljanje i reciklažu elektri(nih i elektroni(nih ure&aja. Ako se pobrinete za prikladno odlaganja ovog proizvoda, pridonosite otklanjanju potencijalnih negativnih posljedica za okoliš i za zdravlje, koje bi mog- le proiza'i iz neprikladnog odvoza proizvoda. Za podrobnije informacije o reciklaži ovog proi- zvoda, obratite se op'inskim uredima, lokalnoj službi za odvoz otpada ili trgovini u kojoj ste proizvod kupili.

650 mm min.

Page 65

SVOJSTVA PROIZVODA

Dimenzije

Dimenzije variraju ovisno o odabranoj verziji.

Dimenzije nape u verziji s usisavanjem.

** Dimenzije nape u verziji s filtriranjem.

Page 66

Sastavni dijelovi

Kod Koli'ina Sastavni dijelovi proizvoda 1

1 Sklop Nape uklju(uju)i: Komande, Svjetlo, Sklop

Ventilatora, Filtere, Donji DImnjak

1 Gornji dimnjak

7.1

1 Teleskopski stup koji uklju(uje Aspirator i obuhva)a:

7.1a

1 Gornji stup

7.1b

1 Donji stup

1 Prirubnica Redukcije ø 150-120 mm (PO ŽELJI)

1 Ljepljivo brtvilo Novastik

1 Prirubnica Priklju(ka Izlaza Zraka

1 Priklju(ak Izlaza Zraka

2 Ovojnice za stezanje cijevi

1 Gornji Spoj Dimnjaka

Kod Koli'ina Dijelovi za Instaliranje Proizvoda 11

4 Umetak ø 10

12c

4 Vijci 2,9 x 9,5

12f

4 Vijci M6 x 10

12g

4 Vijci M6 x 80

12h

4 Vijci 5,2 x 70

12w

2 Vijci M3 x 8

1 Profil za bušenje

4 Plo(ica øi 6,4

4 Zavrtanj M6

2 Držak za pri(vrš'ivanje Priklju(ka Izlaza Zraka

Koli'ina Dokumenti

1 Uputstva za Korištenje

12h

12f

7.1

7.1b

7.1a

12g

12w

12c

Page 67

INSTALIRANJE

Bušenje Stropa/Police i Pri'vrš(ivanje Stupa

BUŠENJE STROPA/POLICE

• Pomo%u okomitog Konca izravnajte Strop/Nosivu Polici s radnom površinom Kuhala.

• Naslonite na Strop/Policu Profil za Bušenje 21 koji spada u dodatnu opremu, paze%i pri tom da se njihova srednja to&ka podudara s obilježenom sredinom i uskladite osovinu Profila s osovinom radne površine Kuhala.

• Ozna&ite sredinu Rupice Profila.

• Izbušite rupice na slijede%i na&in:

• Strop od sloja Betona: ovisno o upotrijebljenim Umecima za Beton.

• Strop od izbušenih Opeka, s izdržljivim slojem debljine od 20 mm: ø 10 mm (ubacite od-

mah Umetke 11 koji spadaju u dodatnu opremu).

• Strop od Drvenih Greda: ovisno o upotrijebljenim Vijcima za Drvo.

• Drvena Polica: ø 7 mm.

• Kanal Napojnog elektri&nog Kabela: ø 10 mm.

• Izlaz Zraka (Usisna Varijanta): ovino o promjeru priklju&ka Cijevi za Vanjsko Pražnjenje.

• Privijte dva vijka, postavite ih unakrsno i ostavite 4-5 mm odmaka od stropa, i to:

• za sloj Betona, Umeci za Beton, koji ne spadaju u dodatnu opremu.

• za izbušene Opeke, s izdržljivim slojem debljine od otprilike 20 mm , Vijci 12h, koji spa-

daju u dodatnu opremu.

• za drvene Stupove, Vijci za drvo, koji ne spadaju u dodatnu opremu.

• za Drvenu Policu, vijci 12g s Plo&icama 22 i Zavrtnjima 23, koji spadaju u dodatnu opre-

mu.

Page 68

PRI)VRŠ*IVANJE STUPA

Ako želite regulirati visinu stupa:

• Odvijte svih vijaka koji povezuju dva stupa

• Regulirajte željenu visinu stupa i ponovno privijte svih vijaka

• Povežite Spoj Gornjeg Dimnjaka 26 na gornji stup pomo%u 2 Vijka 12w (M3 x 8).

• Podignite stup, umetnite rupice na vijke tako da ukliznu do kraja. Nakon toga se stup drži uspravno sam.

• Pri&vrstite oba vijka i privijte na gornju plo&u ostala dva vijka (koji spadaju u dodatnu opremu);

Prije definitivog pri&vrš%ivanja vijaka mogu%e ih je

regulirati pomicanjem stupa, paze%i pri tom da vijci ne isko&e iz sjedišta rupica za reguliranje.

• Sad je mogu%e pri&vrstiti 4 sigurnosnih vijaka, u ovom slu&aju postupite kao što je nazna&eno:

• izbušite svrdlom ø 10 strop koriste%i rupice koje se

nalaze bo&no u odnosu na priklju&ak gornjeg dimnjaka.

• Ubacite 4 umetaka koji spadaju u dodatnu opremu

• Umetnite Plo&ice (koje spadaju u dodatnu opremu)

u vijke i pri&vrstite ih.

• Pri&vrš%ivanje Stupa mora biti sigurno u odnosu na težinu Nape i na optere%enja koja su prouzro&ena povremenim bo&nim pritiscima na instalirani Ure'aj. Nakon što ste obavili pri&vrš%ivanje provjerite da li je podloga stabilna, iako je Stup izložen savijanju.

• U svakom slu&aju, ako Strop nije dovoljno jak u to&ki vješanja, Instalater %e se morati pobrinuti za njegovo poja&anje prikladnim plo&ama i protuplo&ama koje su usidrene na nosive dijelove koji su dovoljno otporni.

12w

Page 69

Povezivanje Izlaza Zraka za Usisnu Varijantu

Prilikom instaliranja Usisne Varijante povežite Napu na izlazne cijevi, i to pomo%u nesavitljivih ili fleksibilnih cijevi &iji je promjer ø 150 ili 120 mm, odabir je prepušten instalateru.

• Za povezivanja na cijev od ø 120 mm, umetnite Prirubnicu redukcije 9 na Izlaz Sklopa Nape.

• Pri&vrstite cijev prikladnim ovojnicama za stezanje cijevi 25 koje spadaju u dodatnu opremu.

• Otklonite eventualne filtere s aktivnim ugljenom.

ø 150

ø 120

IZLAZ ZRAKA – FILTRIRAJU*A VARIJANTA

• Umetnite Prirubnicu redukcije 9 na izlazu Aspiratora.

• Postavite Ljepljivo Brtvilo Novastik 13 na Priklju&ak Izlaza Zraka 15 i pri&vrstite ga na gornji stup pomo%u 2 Drška 24.

• Pri&vrstite Prirubnicu Priklju&ka Izlaza Zraka 14 na Priklju&ak Izlaza Zraka 15.

• Spojite oba izlaza na Cijev Priklju&ka Izlaza Zraka preko &vrste ili fleksibilne cijevi od ø 120, &iji je izbor ostavljen instalateru.

Page 70

Montaža Dimnjaka i Pri'vrš(ivanje Sklopa Nape

• Umetnite gornju napu i u&vrstite je na gornji dio, na priklju&ak za gornju napu, vijcima 12c (2,9 x 9,5) koji su dio opreme.

Filtriraju#a varijanta

• Provjerite da li Priklju&ak Izlaza Zraka 15 odgovara Pregradi Dimnjaka.

• U protivnom slu&aju, odstranite dimnjak i uskladite položaj Priklju&ka Izlaza Zraka 15; ponovno postavite dijelove kao što je prethodno opisano.

Prije nego što pri&vrstite Sklop Nape na Stup:

• Povla&enjem otvorite Usisni Panel.

• Otkva&ite panel od sklopa nape, klizanjem zasebne poluge klina za pri&vrš%ivanje.

• Odstranite Filter za masno%u od Sklopa Nape.

• Odstranite eventualne Filtere za neugodne mirise s Aktivnim ugljenom.

• Potom pri&vrstite s donje strane, koriste%i 4 vijaka 12f koji spadaju u dodatnu opremu, Sklop Nape na ve% prethodno pripremljen Stup.

12c

12f

ELEKTRI)NI PRIKLJU)AK

• Priklju&ite Napu na Napojnu Mrežu i umetnite bipolarni Prekida& s minimalnim odmakom kontakata od 3 mm.

• Otvorite Usisni Panel i filtere za masno%u, provjerite da li je konektor Napojnog Kabela propisno ukop&an u uti&nicu Aspiratora.

• Izvršite priklju&ke Konektora

• Za Filtriraju%u Varijantu: postavite Filter za neugodne mirise s Aktivnim Ugljenom.

• Ponovno postavite Filtere za masno%u i Usisni Panel.

Page 71

KORIŠTENJE

A B C D E F G H

Komandna plo'a

Tipka Funkcija Displej

Uklju&uje i isklju&uje usisni motor pri zadnjoj korištenoj brzini.

Pokazuje namještenu brzinu.

B Smanjuje brzinu rada. C Pove%ava brzinu rada.

Aktivira intenzivnu brzinu, iz bilo koje brzine, pa i ako je motor bio ugašen, ta brzina tempirana je na 10 minuta, a nakon tog vremena sustav se vra%a na prethodno namještenu brzinu. Pogodno za usisavanje maksimalne koli&ine isparavanja od kuhanja.

Pokazuje HI, a to&ka dolje desno svjetluca jednom u sekundi.

Aktivira motor pri brzini koja omogu%uje usisavanje 100 m3/h tijekom 10 minuta svakog sata - nakon što istekne to vrijeme, motor se zaustavlja.

Dok je uklju&ena opcija "alarm filtara", pritisnite tipku otprilike 3 sekunde, kako bi se alarm resetirao. To se može vidjeti samo ako je motor isklju&en.

Pokazuje 24, a to&ka dolje desno svjetluca dok je motor u radu.

Nakon završetka ovog postupka gasi se signalna lampica, koja se prije mogla vidjeti.

FF zna&i da treba oprati metalne filtre protiv

masno%e. Alarm se uklju&uje nakon 100 sati efektivnog rada nape.

EF zna&i da treba zamijeniti filtre s aktivnim

ugljenom, te da treba oprati metalne filtre protiv masno%e. Alarm se uklju&uje na- kon 200 sati efektivnog rada nape.

Aktivira automatsko gašenje, s odgodom od 30'. Pogodno za potpuno uklanjanje preostalih mirisa. Može se aktivirati iz bilo kojeg položaja, a isklju&uje se pritiskom na tipku ili gašenjem motora.

Naizmjence se pokazuje radna brzina i vrijeme koje je preostalo do gašenja nape. To&ka dolje desno svjetluca.

G Pali i gasi rasvjetni ure'aj.

Pali i gasi rasvjetni ure'aj sa smanjenim intenzitetom.

Page 72

ODRŽAVANJE

DALJINSKI UPRAVLJA) (PO ŽELJI)

Ovaj se ure'aj može upravljati pomo%u daljinskog upravlja&a, koji se napaja alkalinskim baterijama od cink-ugljena od 1,5 V standardnong tipa LR03-AAA.

• Nemojte odlagati daljinski upravlja& u blizini izvora topline.

• Nemojte ostavljati baterije u prirodnom okolišu, odložite ih u zasebnim spremnicima.

)iš(

enje Panela Confort

• Povla&enjem otvorite Panel Confort.

• Otkva&ite panel od sklopa nape tako da klizne zasebna po

luga

klina za pri&vrš%ivanje.

• Panel confort se nipošto ne pere u perilici za su'e.

• O&istite vanjsku stranu vlažnom krpom i teku%im neutralnim sredstvom za pranje.

• O&istite i unutrašnju stranu koriste%i vlažnu krpu i neutralno sredstvo za pranje; nemojte koristiti mokre krpe ni spužve, ni mlazove vode; isto tako nemojte koristiti brusna sredstva.

• Nakon što ste obavili &iš%enje ponovno prikva&ite panel na sklop nape i zatvorite ga.

Page 73

Metalni filtri protiv masno(e

Mogu se oprati i u perilici za posu'e, a treba ih oprati kada se na displeju pojavi FF ili barem nakon svaka 2 mjeseca korištenja, ili &eš%e, kod posebno intenzivnog korištenja.

Resetiranje signala alarma

• Ugasite svjetla i usisni motor, ako je aktivirana opcija 24h, isklju&ite je.

• Pritisnite tipku E, sve dok se displej ne ugasi.

$iš#enje filtara

• Otvorite Comfort Panel izvla&enjem.

• Uklonite filtre jedan po jedan, pritiskom prema stražnjem dijelu sklopa i povla&enjem istodobno prema dolje.

• Operite filtre izbjegavaju%i njihovo savijanje i ostavite ih da se osuše prije no što ih stavite natrag. (Eventualna promjena boje površine filtra, do koje može do%i s vremenom, ni na koji na&in ne utje&e na efikasnost filtra.)

• Ponovno ih namjestite paze%i da ru&ica ostane okrenuta prema vanjskoj vidljivoj strani.

• Ponovno zatvorite Comfort Panel.

Page 74

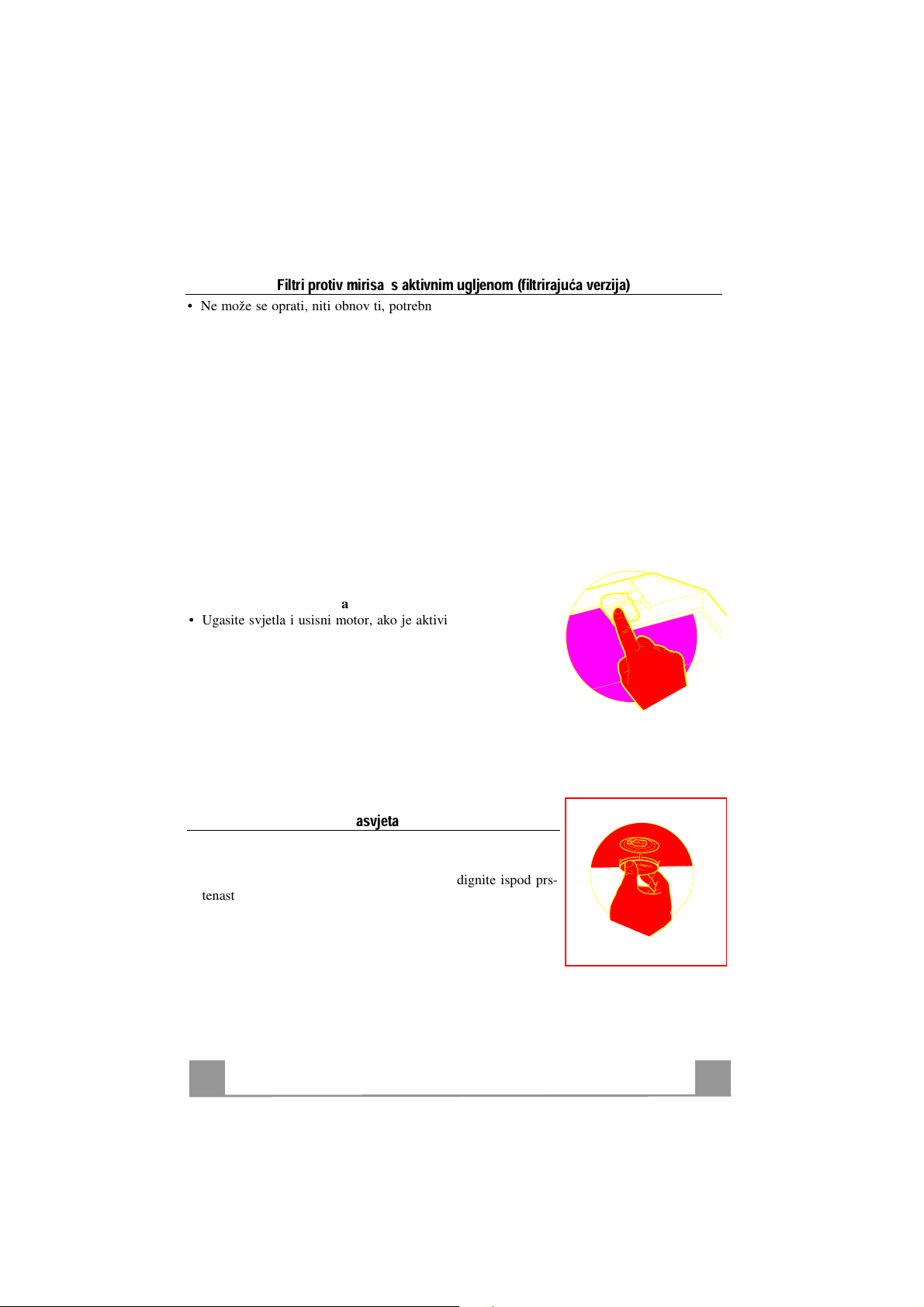

Filtri protiv mirisa s aktivnim ugljenom (filtriraju(a verzija)

• Ne može se oprati, niti obnoviti, potrebno ga je zamijeniti kada se na displeju pojavi EF ili barem svaka 4 mjeseca.

Aktiviranje signala alarma

• U napama s filtriraju%om verzijom aktiviranje signala zasi%enosti filtara obavlja se za vrijeme instalacije, ili kasnije.

• Ugasite svjetla i usisni motor.

• Isklju&ite napu iz mrežnog napona.

• Ponovno uspostavite priklju&ak, tako da pritisnete tipku B.

• Nakon što otpustite tipku, na displeju %e se pojaviti dva pravokutnika, koji se okre%u.

• U roku od 3 sekunde pritisnite tipku B, dok se na displeju ne pojavi potvrda:

• kad dva puta zasvijetli natpis EF–alarm zasi%enosti filtra s aktivnim ugljenom AKTIVI-

RAN

• kad jednom zasvijetli natpis EF–alarm zasi%enosti filtra s aktivnim ugljenom ISKLJU-

(EN.

ZAMJENA FILTRA PROTIV MIRISA S AKTIVNIM UGLJENOM

Resetiranje signala alarma

• Ugasite svjetla i usisni motor, ako je aktivirana opcija 24h, isklju&ite je.

• Pritisnite tipku E, sve dok se displej ne ugasi.

Zamjena filtra

• Otvorite Comfort Panel izvla&enjem.

• Izvadite metalne filtre protiv masno%e.

• Uklonite zasi%eni filtar protiv mirisa s aktivnim ugljenom, pritiskom na posebne spojke.

• Stavite novi filtar tako da ga umetnete u njegovo ležište.

• Ponovno namjestite metalne filtre protiv masno%e.

• Ponovno zatvorite Comfort Panel.

Rasvjeta

ZAMJENA ŽARULJA

Halogene žarulje od 20W

• Pritiskom uklonite metalni štitnik stakla i zadignite ispod prstenastog okova, podupiru%i ga jednom rukom.

• Izvucite halogenu žarulju iz grla.

• Zamijenite je novom žaruljom istih karakteristika, paze%i da pravilno umetnete dva kontakta na predvi'eno mjesto grla žarulje.

• Pritiskom vratite na mjesto

štitnik stakla.

Page 75

UWAGI I SUGESTIE

Niniejsza instrukcja obsługi została przygotowana dla ró*nych wersji urz+dzenia. Mo*liwe jest, *e niektóre ilustracje nie odzwierciedlaj+ dokładnie waszego urz+dzenia.

MONTA

• Producent nie ponosi odpowiedzialno,ci za szkody wynikaj+ce z niepoprawnego lub niezgodnego z instrukcj+ monta*u.

• Minimalna odległo,' pomi-dzy płyt+ kuchenn+ a okapem powinna wynosi' 650 mm.

• Nale*y sprawdzi', czy napi-cie sieci elektrycznej jest takie samo, jak wskazane na ta- bliczce znamionowej, znajduj+cej si- wewn+trz okapu.

• Urz+dzenia o izolacji elektrycznej klasy I, nale*y podł+cza' do gniazd sieciowych wypo- sa*onych w sprawny obwód uziemiaj+cy.

• Okap nale*y podł+czy' do przewodu kominowego rur+ o minimalnej ,rednicy 120 mm. Droga przewodu powinna by' jak najkrótsza.

• Nie nale*y podł+cza' okapu do przewodów kominowych odprowadzaj+cych produkty spalania (pieców, kominków itp.),

• Je,li okap u*ywany jest w s+siedztwie urz+dze. nieelektrycznych (np. gazowych), nale*y zapewni' odpowiedni poziom wentylacji danego pomieszczenia, aby zapobiec cofaniu si

spalin gazowych. Kuchnia musi posiada' otwory wentylacyjne uchodz+ce na zewn+trz budynku, gwarantuj+ce stały napływ ,wie*ego powietrza.

U+YTKOWANIE

• Okap został zaprojektowany wył+cznie dla potrzeb domowych w celu eliminacji oparów kuchennych.

• Nie nale*y u*ywa' okapu do celów niezgodnych z tymi, dla których został zaprojektowa- ny.

• Nie nale*y zostawia

' /

ródeł otwartego ognia pod okapem, gdy jest uruchomiony.

• Wielko,' płomienia nale*y wyregulowa' tak, aby skierowa' go wył+cznie na spód naczy- nia, unikaj+c w ten sposób ogrzewania jego boków.

• Sma*enie w gł-bokim tłuszczu musi by' stale kontrolowane, poniewa* nadmiernie roz- grzany olej mo*e si- zapali'.

• Niniejsze urz+dzenie nie mo*e by' u*ywane przez osoby (w tym dzieci) niepełnosprawnie fizycznie lub umysłowo oraz przez bez do,wiadczenia lub wiedzy na temat jego działania, operatorzy powinni zosta' poinstruowani i skontrolowani we kwestii obsługi urz+dzenia przez osoby odpowiedzialne za jego bezpiecze.stwo.

• Dzieci powinny by' nadzorowane, aby upewni' si

- *

e nie bawi+ si- urz+dzeniem.

KONSERWACJA

• Przed rozpocz-ciem czyszczenia lub prac konserwacyjnych urz+dzenie nale*y odł+czy

od sieci elektrycznej.

• Filtry nale*y czy,ci' lub wymienia' po okre,lonym czasie.

• Okap nale*y czy,ci' wilgotn

+ ,

ciereczk+ oraz delikatnym detergentem.

Symbol „przekre,lonego ,mietnika”, znajduj+cy si- na urz+dzeniu zgodnie z Dyrektyw

2002/96/EC Unii Europejskiej, wdro*onej do polskiego prawa Ustaw+ z dnia 29 lipca 2005 „O zu*ytym sprz-cie elektrycznym i elektronicznym” (Dz.U. z 2005r. Nr 180, poz. 1495) oznacza, *e urz+dzenie po zako.czeniu jego eksploatacji nie mo*e by' usuwane wraz z odpadami domowymi. Nale*y przewie/' je do specjalistycznego punktu przetwarzania urz+- dze. elektrycznych oraz elektronicznych lub zwróci' sprzedawcy w chwili zakupu nowego

urz+dzenia. Odpowiedzialno,' za dostarczenie urz+dzenia do specjalistycznego miejsca przetwarzania spoczywa na konsumencie. Dostarczenie urz+dzenia do miejsca przetwarzania odpadów pozwala na jego recykling, obróbk- oraz składowanie zgodnie z wymogami ochrony ,rodowiska. Umo*liwia to unikni-cie negatywnych skutków wywieranych przez zu*yte urz+dzenia na ,rodowisko naturalne oraz zdrowie człowieka, pozwala równie* na odzyskanie cz-,ci u*ytych materiałów. W celu zasi-gni-cia dodatkowych informacji prosimy kontaktowa' si- z lokalnymi centrami przetwarzania odpadów lub ze sprzedawcami sprz-tu gospodarstwa domowego.

650 mm min.

Masa okapu FPL 607 I XS: 49 kg

FPL 907 I XS: 51 kg

Page 76

WŁA!CIWO!CI TECHNICZNE

Zajmowane miejsce

Wymiary ró%ni& si' w zale%no(ci od wybranego modelu

* Wymiary okapu w wersji z wyci

giem.

** Wymiary okapu w wersji filtruj

cej.

Page 77

Cz,-ci składowe

Odn. Il. Elementy urz.dzenia 1

1 Korpus okapu wraz z: przyciskami sterowania, o,wie-

tleniem, zespołem wentylatora, filtrami, kominem we- wn-trznym

1 Komin górny

7.1

1 Rama teleskopowa wraz z wyci+giem, zło*ona z:

7.1a

1 Ramy górnej

7.1b

1 Ramy dolnej

1 Kołnierza redukcyjnego ø 150-120 mm (OPCJONAL-

NIE)

1 Uszczelki samoprzylepnej Novastik

1 Kołnierza do zł+cza wylotu powietrza

1 Zł+cza wylotu powietrza

2 Opaski rur

1 Przył+cza górnego komina

Odn. Il. Elementy monta/owe 11

4 Wkr-ty ø 10

12c

4!ruby 2,9 x 9,5

12f

4!ruby M6 x 10

12g

4!ruby M6 x 80

12h

4!ruby 5,2 x 70

12w

2!ruby M3 x 8

1 Szablon wiercenia

4 Podkładki øi 6,4

4 Nakr-tki M6

2 Pokr-tła do mocowania ł+cznika wylotu powietrza

Q.tà Dokumentacja

1 Instrukcja

12h

12f

7.1

7.1b

7.1a

12g

12w

12c

Page 78

INSTALACJA

Wiercenie w suficie/półce, monta/ ramy

WIERCENIE W SUFICIE/PÓŁCE

• Oznaczy% na suficie lub półce )rodek płyty kuchennej, przy u*yciu pionu.

• Umie)ci% szablonu 21 na suficie lub półce, upewniaj+c si,, czy znajduje si, on we wła)ciwej pozycji – czy osie szablonu pokrywaj+ si, z osiami płyty kuchennej.

• Oznaczy% )rodki otworów zgodnie z szablonem.

• Wywierci% otwory w oznaczonych punktach:

• W wypadku sufitu betonowego, wywierci% otwory o )rednicy odpowiedniej dla kołków, wła)ciwych dla zał+czonych wkr,tów.

• W wypadku sufitów z pustaków o grubo)ci )cianki 20mm: wywierci% otwory ø 10 mm (natychmiast umie)ci% w nich zał+czone kołki 11).

• W wypadku sufitów z belek drewnianych nale*y wywierci% otwory stosowne do u*ywa nych wkr,tów monta*owych.

• W wypadku monta*u do półki drewnianej, wywierci% otwory ø 7 mm.

• Wywierci% otwór ø 10 mm, konieczny do przeprowadzenia przewodu sieciowego.

• W przypadku pracy w obiegu otwartym, wykona% otwór odpowiedni dla )rednicy prze wodu kominowego.

• Umie)ci% w otworach, po przek+tnej, dwa odpowiednie wkr,ty dokr,caj+c tak, aby pozostało około 4-5 mm przerwy od sufitu:

• W wypadku sufitu betonowego, u*y% kołków (nie wchodz+ w skład zestawu), wła)ci wych dla wkr,tów.

• W wypadku sufitów z pustaków o grubo)ci )cianki 20mm, u*y% wkr,tów 12h, w zesta wie.

• W wypadku sufitów z belek drewnianych u*y% 4 wkr,tów do drewna (nie wchodz+ w skład zestawu).

• W wypadku monta*u do półki drewnianej, u*y% 4 )rub 12g z podkładkami 22 i nakr,tka mi 23, w zestawie.

Page 79

MONTA+ RAMY

Je*eli konieczna jest regulacja wysoko)ci ramy nale*y post,powa% zgodnie z poni*szymi wskazówkami:

• Odkr,ci% )ruby metryczne ł+cz+ce dwie kolumny, znajduj+ce si, po bokach ramy.

• Wyregulowa% odpowiednio wysoko)% ramy, nast,pnie wkr,ci% wszystkie )ruby, opisane powy*ej.

• Zamontowa% cz,)% mocuj+c+ górnej osłony komina 26 do mocowania, przy u*yciu 2 )rub 12w (M3 x 8).

• Unie)% ram,, wsun+% otwory mocuj+ce na )ruby i przesun+% w kierunku blokowania.

• Dokr,ci% 2 )ruby i wkr,ci% pozostałe, znajduj+ce si, w zestawie. Przed dokr,ceniem, mo*liwa jest regulacja poło*enia ramy nale*y jednak uwa*a%, aby )ruby nie wysun,ły si, z otworów regulacyjnych.

• Teraz mo*liwe jest wkr,cenie 4 wkr,tów zabezpieczaj+cych, zgodnie z poni*szymi wskazówkami:

• Wywierci% w suficie otwory ø 10 mm, bior+c pod

uwag, otwory bocznych elementów górnej cz,)ci mocuj+cej osłon, komina.

• Umie)ci% w otworach 4 kołki (w zestawie).

• Zało*y% podkładki (w zestawie) na )ruby i dokr,-

ci%.

• Rama musi by% zamontowana stabilnie ze wzgl,du na znaczn+ mas, urz+dzenia, jak równie* sporadyczne przypadki wywierania nacisku osiowego na zamontowany okap. Po zamontowaniu nale*y upewni% si,, czy podstawa jest stabilna nawet wtedy, gdy rama jest poddawana siłom poprzecznym.

• Je*eli sufit w miejscu monta*u nie jest dostatecznie wytrzymały, nale*y wzmocni% go przy u*yciu odpowiednich elementów, mocowanych do struktur no)nych.

12w

Page 80

SYSTEM WENTYLACJI W TRYBIE CYRKULACJI ZEWN0TRZNEJ

W przypadku monta*u w wersji z odprowadzeniem powietrza na zewn+trz nale*y podł+czy% okap do komina za pomoc+ gi,tkiej lub sztywnej rury o )rednicy 150 lub 120 mm. Wybór opcji nale*y do monta*ysty.

• W celu zamontowania wylotu o )rednicy 120 mm nale*y zało*y% kołnierz redukuj+cy 9 na wylot powietrza znajduj+cy si, w korpusie okapu.

• Zamocowa% rur, za pomoc+ odpowiednich klamer zaciskowych do rur 25 (w zestawie).

• Usun+% filtry w,glowe (je*eli s+ zamontowane).

ø 150

ø 120

WYLOT POWIETRZA WERSJA Z FILTREM

• Załó* kołnierz redukcyjny 9 na wylot wyci+gu.

• Załó* uszczelk, samoprzylepn+ Novastik 13 na zł+cze wylotu powietrza 15 i przymocuj j+ do ramy górnej za pomoc+ 2 pokr,teł 24.

• Zamocuj kołnierz zł+cza wylotu powietrza 14 do zł+cza wylotu powietrza 15.

• Podł+czy% odpływ powietrza okapu z kołnierzem znajduj+cym si, w dolnej cz,)ci ł+cznika odpływu powietrza przy u*yciu sztywnej b+d- gi,tkiej rury ø 120 mm (wybór opcji nale*y do monta*ysty).

Page 81

Monta/ osłony komina oraz korpusu okapu

• Włó* komin górny i zamocuj go w górnej cz,)ci do zł+cza komina )rubami 12c (2,9 x 9,5) znajduj+cymi si, w wyposa*eniu.

Praca recyrkulacyjna

• Nale*y upewni% si, czy otwory ł+cznika odpływu powietrza 15 odpowiadaj+ tym w osłonie przewodu kominowego.

• Je*eli otwory nie pokrywaj+ si,, konieczne b,dzie zdemontowanie osłony przewodu kominowego i regulacja ł+cznika odpływu powietrza 15, a nast,pnie monta* zespołów, zgodnie z zamieszczonymi wy*ej wskazówkami.

Przed przymocowaniem korpusu okapu do ramy:

• Otworzy% panel wentylacyjny, przy u*yciu odpowiedniej d-wigni.

• Odł+czy% panel od obudowy okapu poprzez wysuni,cie kołków monta*owych.

• Wymontowa% filtry tłuszczowe z korpusu okapu.

• Wymontowa% filtry w,glowe.

• Przy u*yciu 4 )rub 12f (M6 x 10, w zestawie) zamontowa% korpus okapu do ramy.

12c

12f

PODŁ1CZENIE DO SIECI ELEKTRYCZNEJ

• Podł+czy% okap do sieci elektrycznej za po)rednictwem dwubiegunowego wł+cznika o minimalnej rozwarto)ci styków wynosz+cej 3 mm.

• Otworzy% Panel Comfort, poci+gaj+c i upewni% si, czy wtyk przewodu zasilaj+cego jest wła)ciwie umieszczony w gnie-dzie obudowy wentylatora.

• Podł+czy% wszystkie zł+cza.

• Zamontowa% filtr w,glowy, je*eli okap pracuje w trybie recyrkulacji.

• Zamontowa% filtry tłuszczowe i zamkn+% panel wentylacyjny.

Page 82

U+YTKOWANIE

A B C D E F G H

Panel sterowania

Przy-

cisk

Funkcja Wy(wietlacz

A Wył+czanie i wł+czanie silnika okapu na ostatnio wy-

branej pr,dko)ci.

Wskazuje wybran+ pr,dko)%.

B Zmniejszanie pr,dko)ci wentylatora C Zwi,kszanie pr,dko)ci wentylatora D Naci)ni,cie tego przycisku umo*liwia przeł+czenie na

intensywny tryb pracy z dowolnej, wybranej wcze)niej pr,dko)ci. Tryb intensywny mo*na wł+czy% nawet wtedy, gdy silnik jest wył+czony (OFF). Tryb ten wł+cza si, na 10 minut. Po tym czasie system automatycznie aktywuje poprzednio wybran+ pr,dko)%. Funkcja ta potrzebna jest w przypadku gotowania z najwi,ksz+ ilo)ci+ wydzielanych oparów i zapachów.

Na wy)wietlaczu pojawia si, komunikat HI. Punkt na dole, po prawej stronie miga z cz,stotliwo)ci+ raz na sekund,.

E Naci)ni,cie tego przycisku umo*liwia ustawienie pra-

cy silnika na pr,dko)% 100m3/h, przez 10 minut, co godzin,. Nast,pnie silnik automatycznie wył+cza si,. Cykl ten powtarza si, do momentu wył+czenia programu przez ponowne naci)ni,cie przycisku.

Gdy dochodzi do nasycenia filtra, mo*na anulowa% alarm, przytrzymuj+c ten przycisk wci)ni,ty przez ok. 3 sekundy. Informacja o stanie filtrów jest widoczna tylko w przypadku, gdy silnik jest wył+czony.

Funkcja 24 jest wł+czona. Punkt na dole po prawej stronie miga, a silnik jest wł+czony.

Po zako.czeniu procesu wy)wietla si, poprzednia informacja:

FF wskazuje, i* wł+czył si, alarm informuj+cy o nasyceniu metalowych filtrów tłuszczowych i nale*y je oczy)ci%. Alarm ten wł+cza si, po 100 godzinach ci+głej pracy.

EF wskazuje, i* wł+czył si, alarm informuj+cy o nasyceniu filtrów w,glowych i wymagaj+ one wymiany. Przy tej okazji nale*y wyczy)ci% równie* filtry metalowe. Alarm ten wł+cza si, po 200 godzinach pracy.

F Naci)ni,cie tego przycisku umo*liwia opó-nione wy-

ł+czenie urz+dzenia po 30 minutach. Funkcja ta słu*y całkowitej eliminacji pozostałych zapachów. Mo*na j+ wł+czy% w ka*dej chwili, a wył+cza si, j+ poprzez ponowne naci)ni,cie przycisku lub wył+czenie silnika.

Wy)wietla na zmian, wybran+ pr,dko)% okapu i czas pozostały do wył+czenia. Punkt na dole po prawej stronie miga.

G Wł+czanie i wył+czanie o)wietlenia. H Wł+czanie i wył+czanie o)wietlenia o mniejszym nasi-

leniu.

Page 83

KONSERWACJA

PILOT ZDALNEGO STEROWANIA (OPCJONALNIE)

Urz+dzeniem mo*na sterowa% za pomoc+ pilota zasilanego alkalicznymi bateriami 1.5 V typu LR03-AAA.

• Nie nale*y pozostawia% pilota w pobli*u -ródeł ciepła.

• Zu*yte baterie nale*y usun+% zgodnie z wymogami ochrony )rodowiska.

Czyszczenie Paneli Comfort.

• Otworzy% Panele Comfort poprzez poci+gni,cie.

• Odł+czy% panel od obudowy okapu poprzez przesuni,cie d-wigni kołka mocuj+cego.

• Paneli Comfort nie wolno my% w zmywarce.

• Wyczy)ci% cz,)% zewn,trzn+ wilgotn+ )ciereczk+ i delikatnym roztworem detergentu.

• Cz,)% wewn,trzn+ tak*e wyczy)ci% wilgotn+ )ciereczk+ i delikatnym roztworem detergentu. Nie nale*y u*ywa% mokrych )cierek, g+bek ani myjek ci)nieniowych; nie u*ywa% tak*e substancji rysuj+cych powierzchnie.

• Po zako.czeniu powy*szych kroków, zamontowa% panel z powrotem do obudowy okapu i zamkn+% go, obracaj+c d-wigni, w przeciwnym kierunku.

Page 84

Metalowe filtry tłuszczowe

Filtry mo*na my% w zmywarce. Nale*y je my% po wy)wietleniu si, znaku FF lub co dwa miesi+ce, a nawet cz,)ciej w przypadku szczególnie intensywnego u*ywania okapu.

Wył&czenie alarmu

• Wył+czy% okap i o)wietlenie. Je)li funkcja 24h była aktywowana, nale*y j+ wył+czy%.

• Przytrzyma% wci)ni,ty przycisk E a* do wygaszenia wy)wietlacza.

Czyszczenie filtrów

• Otworzy% Panele Comfort poprzez poci+gni,cie.

• Wyj+% filtry pojedynczo, przesuwaj+c uchwyty ich blokad w kierunku tyłu okapu i jednocze)nie poci+gaj+c je w dół.

• Unika% zaginania filtrów podczas mycia. Przed ponownym monta*em wewn+trz okapu, upewni% si,, czy s+ całkowicie suche. (Kolor powierzchni filtra mo*e zmieni% si, z czasem, ale nie ma to wpływu na jego skuteczno)%).

• Wkładaj+c filtry z powrotem do okapu nale*y zwróci% uwag,, aby zostały poprawnie zamontowane uchwytem do zewn+trz.

• Zamkn+% Panele Comfort.

Page 85

Filtr w,glowy (tryb recyrkulacji)

Tego filtra nie mo*na my% ani regenerowa%. Nale*y go wymieni% po pojawieniu si, na wy- )wietlaczu komunikatu EF lub przynajmniej co 4 miesi+ce.

Aktywacja sygnału alarmowego

• W przypadku okapów w wersji recyrkulacyjnej, alarm nasycenia filtra nale*y aktywowa% podczas monta*u lub pó-niej.

• Wył+czy% okap i o)wietlenie.

• Odł+czy% okap od zasilania.

• Podczas ponownego wł+czania nacisn+% i przytrzyma% przycisk B.

• Po puszczeniu przycisku na wy)wietlaczu pojawiaj+ si, dwa obracaj+ce si, kwadraty.

• W ci+gu trzech sekund nacisn+% przycisk B, a* do pojawienia si, migaj+cego potwierdzenia na wy)wietlaczu:

• dwa migni,cia komunikatu EF – alarm nasycenia filtra w,glowego WŁ/CZONY.

• jedno migni,cie komunikatu EF – alarm nasycenia filtra w,glowego WYŁ/CZONY.

WYMIANA FILTRA W0GLOWEGO

Wył&czenie sygnału alarmowego

• Wył+czy% okap oraz o)wietlenie. Je)li funkcja 24h była aktywowana, nale*y j+ wył+czy%.

• Przytrzyma% wci)ni,ty przycisk E a* do wygaszenia wy)wietlacza.

Wymiana filtra

• Otworzy% Panele Comfort poprzez poci+gni,cie.

• Wyj+% metalowe filtry tłuszczowe.

• Wyj+% nasycony filtr w,glowy poprzez zwolnienie blokad.

• Wło*y% nowy filtr i zamontowa% w odpowiednim poło*eniu.

• Wło*y% na miejsce metalowe filtry tłuszczowe.

• Zamkn+% Panele Comfort.

O-wietlenie

WYMIANA +ARÓWEK

)arówki halogenowe 20 W

• Zdj+% zatrzaskow+ osłon, podwa*aj+c j+ od strony metalowego kr+*ka, przytrzymuj+c j+ jedn+ r,k+.

• Wyj+% *arówk, halogenow+ z oprawki, delikatnie j+ poci+gaj+c.

• Wymieni% na *arówk, tego samego typu, upewniaj+c si,, *e oba wtyki s+ poprawnie umiejscowione w otworach oprawki.

• Wło*y% zatrzaskow+ osłon, lampki.

Page 86

Page 87

Page 88

436002998_ver8

Franke S.p.a. Via Pignolini,2 37019 Peschiera del Garda (VR) www.franke.it
