OBSAH

Návod k obsluze a instalaci

Odsavače par

FPL 606-P
FPL 906-P

DOPORUČENÍ A POKYNY ...........................2

TECHNICKÁ DATA ........................................3

MONTÁŽ .......................................................4

OBSLUHA ......................................................7

ÚDRŽBA ........................................................8

DOPORUČENÍ A POKYNY

MONTÁŽ

• Přístroj smí zapojit pouze kvalifikovaný technik.

• Výrobce neručí za škody, které vznikly v důsledku chybné
nebo neodborné montáže.

• Minimální bezpečnostní vzdálenost mezi sporákem a odsa­vačem musí být 550 mm.

• Zkontrolujte, zda jmenovité napětí v síti odpovídá hodnotě
uvedené na štítku na vnitřní straně odsavače.

• U přístrojů třídy I musí být zajištěno předpisové uzemnění
domácího rozvodu.

• Potrubí připojené k odsavači by pokud možno mělo mít
průměr 150 mm. Potrubí má být co nejkratší.

• Odsavač se nesmí připojit do odtahu (komína), do kterého
se přivádějí spaliny (kotle, kamna ap.).

• Pokud jsou v místnosti kromě odsavače par i jiné přístroje,
které nejsou poháněné elektrickým proudem (např. plynové
spotřebiče), musí být zajištěno dostatečné větrání. Pokud
kuchyň nesplňuje uvedené požadavky, je nutné zhotovit
ve vnější zdi otvor, který zajistí přívod čerstvého vzduchu.

OBSLUHA

• Odsavač par je určen výhradně pro použití v domácnosti
k odstranění kuchyňských zápachů.

• Výrobce nepřebírá žádnou záruku za poškození přístroje
v důsledku nesprávné obsluhy.

!

Pozor! Je-li odsavač zapnutý, nesmí pod ním volně
hořet velké plameny.

• Intenzitu plamene vždy regulujte tak, aby plamen nepře­sahoval dno hrnce.

!

Pozor! Zapnuté fritovací přístroje nesmíte nechat bez
dozoru: přehřátý olej se může vznítit.

• Odsavač par nikdy nesmějí používat děti ani osoby, které
nebyly poučeny o správné obsluze.

ÚDRŽBA

• Před údržbovými pracemi musíte přerušit přívod elektrického
proudu tak, že vytáhnete zástrčku kabelu ze zásuvky nebo
vypnete hlavní vypínač.

• Výměnu filtru provádějte pokud možno v intervalech doporu­čených výrobcem.

• Povrch odsavače čistěte vlhkým hadříkem a jemným tekutým
čisticím prostředkem.

• Nepoužívejte drsné čisticí prostředky. Povrch přístroje by se
mohl poškrábat.

2

TECHNICKÁ DATA

SOUČÁSTI

Ozn.. Ks Součásti přístroje

1

7

8

9

10

Poz. Ks Instalační součásti

11a

1 Tělo odsavače s ovládáním, osvětlením,

větráky, filtry a komínem

1 Potrubí PVC (pouze pro recirkulaci)

1 Mřížka pro odvod vzduchu (pouze pro

recirkulaci)

1 Redukční příruba, průměr 150 - 120 mm

1 Plechový kryt

1 Závěs SB 12/10

Ks Dokumentace

1 Návod k obsluze

Rozměry

3

MONTÁŽ

Postup instalace
Při instalaci ve verzi s odvodem vzduchu mimo místnost propojte odsavač a odtahové
potrubí pevnou nebo flexibilní trubkou o průměru nejméně 120 mm (doporučený průměr
150 mm). Toto potrubí lze vést přes horní nebo zadní část odsavače přímo do zdi.
Před montáží odsavače s vnějším odtahem vzduchu a zadním výstupem, je nutné připra­vit odtahové potrubí tak, aby vstupní otvor do zdi byl umístěn v zóně odtahového potrubí
dle obrázku.

Typ odsavače FPL 606-P FPL 906-P
X 240 390

Zóna odtahového

potrubí

!

Pozor! Při montáži berte v úvahu hmotnost celého odsavače. Před montáží zkontro­lujte dostatečnou nosnost stropu nebo nosné desky, případně ji posilněte montáží
vhodných upevňovacích nebo stabilizačních prvků. Nelze-li zajistit požadovanou
nosnost, je nutné od montáže upustit.

!

Pozor! V případě instalace odsavače v recirkulační verzi je třeba dodržet odstup od
stropu (nebo podhledu) 8 až 10 cm.

Na stěnu zakreslete:

• Za pomocí olovnice naznačte na zdi svislou osu, která by měla procházet středem varné

desky. Vyznačte vodorovnou osu, která z bezpečnostních důvodů musí být minimálně 550 mm
nad úrovní varné desky.

• Vyznačte bod 808 mm nad vodorovnou čarou a X mm (X = viz tabulka v nákresu) vpravo

od svislé čáry.

• Tento postup zopakujte na protější straně a zkontrolujte vyrovnání.

• Vyznačené body vyvrtejte vrtákem o průměru 12 mm.

• Zasuňte hmoždinky se šrouby a závěsy 11a do otvorů a dotáhněte je.

4

MONTÁŽ

Montáž těla odsavače

• Vyšroubujte šroub Vr do krajní polohy u obou závěsů 11a.

• Zavěste tělo odsavače na oba závěsy 11a.

• Komfortní panel otevřte tahem. Každý filtr vyjměte samo-

statně tak, že uvolníte západku a současně zatáhnete
dolů.

• Vyrovnejte tělo odsavače z vnitřku pomocí šroubů Vr.

Vývody

VÝVOD VZDUCHU U VNĚJŠÍHO ODTAHU

Pro instalaci verze s vnějším odtahem připojte vedení tuhým
nebo pružným potrubím o průměru 150 nebo 120 mm (dopo­ručeno 150 mm). Toto potrubí lze vést přes horní nebo zadní
část odsavače.
Před připojením vedení odstraňte mřížku 8 a plastovou
trubku 7. Redukční přírubu 9 použijte při instalaci potrubí
o průměru 120 mm.

VÝVOD VZDUCHU NA ZADNÍ STRANĚ

• Při umístění otvoru ve zdi pro vývod vzduchu postupujte

podle schématu na straně 4.

• Při vylamování otvoru pro zadní vývod vzduchu použijte

kleště.

• V případě, že k připojení používáte potrubí o průměru 120

mm, vložte do vývodu odsavače redukční přírubu 9.

• Upevněte potrubí dostatečným množstvím spon. Tento

materiál není součástí balení.

• Odstraňte uhlíkový filtr, pokud je namontován.

• K hornímu vývodu vzduchu odsavače upevněte pomocí

dodaných šroubů plechový kryt 10.

HORNÍ VÝVOD VZDUCHU

• V případě, že k připojení používáte potrubí o průměru 120

mm, vložte do vývodu odsavače redukční přírubu 9.

• Při odstraňování prostřední části plechového krytu 10

použijte kleště. Kryt k vývodu vzduchu připevněte pomocí
dodaných šroubů.

• Upevněte potrubí dostatečným množstvím spon. Tento

materiál není součástí dodávky.

• Odstraňte uhlíkový filtr, pokud je namontován.

5

MONTÁŽ

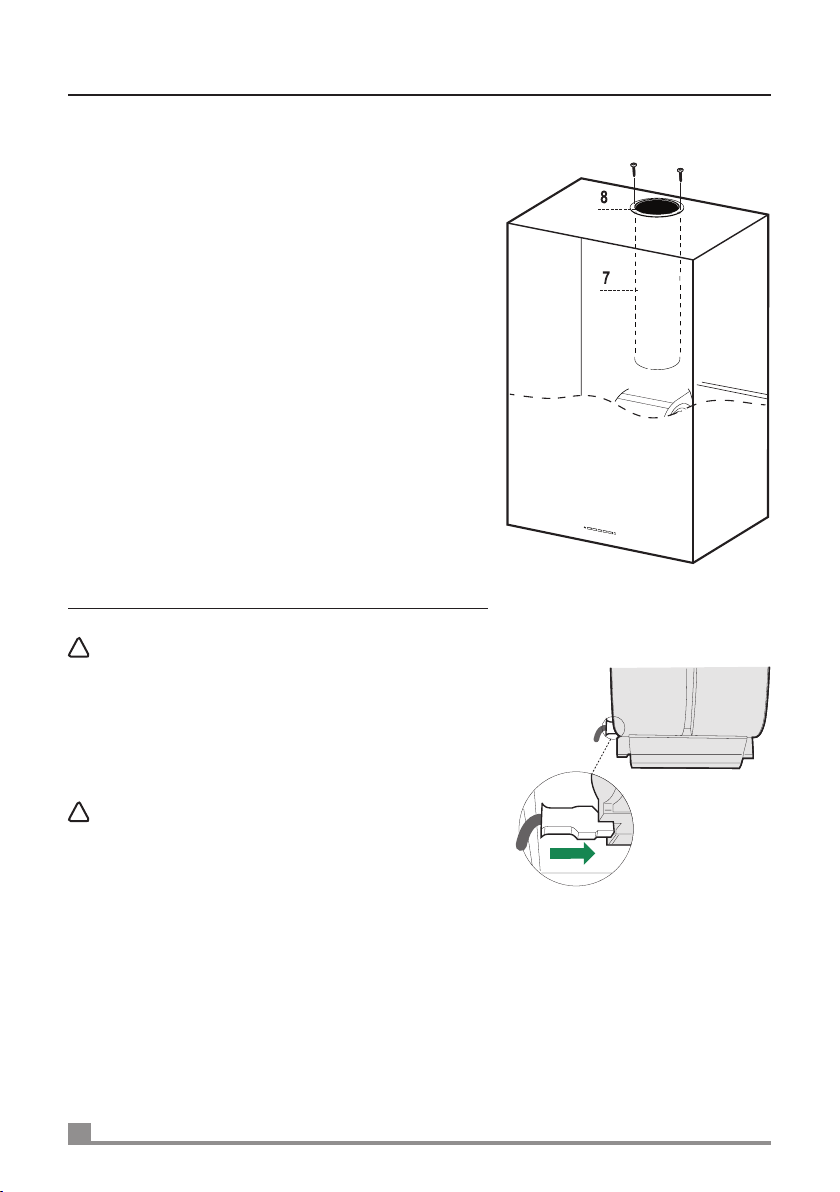

VÝVOD VZDUCHU U RECIRKULACE

• Pokud jste již zabudované součásti pro recirkulaci

odstranili, opět je nasaďte.

• Nasaďte plastovou trubku 7 na přírubu.

• Našroubujte mřížku 8 na vývod vzduchu. Dávejte

pozor, aby správně seděla na trubce.

• Zkontrolujte, zda je instalován pachový filtr s aktivním

uhlím.

Elektrické připojení

Před instalací přístroje vypněte jistič nebo hlavní

!

vypínač.

• Odsavač musí být připojen k elektrické síti přes dvou-

pólový spínač se vzdáleností kontaktů alespoň 3 mm.

• Vyjměte tukový filtr (viz odstavec „Údržba“) a zkontro-

lujte, zda je kabel správně zapojený do zásuvky
větráku.

!

Pozor! Přístroj se smí připojit pouze k napětí,
které je uvedeno na typovém štítku.

6

OBSLUHA

T1

T2

T3

T4

T5

L

TLAČÍTKO FUNKCE

Motor ON/OFF Vypíná a zapíná motor odsavače. Na displeji se zobrazuje nastavený

rychlostní stupeň.

Rychlost - Snižuje rychlost motoru: V3 → V2 → V1

Rychlost + Zvyšuje rychlost motoru: V1 → V2 → V3

Intenzivní stupeň Z kteréhokoli stupně i při vypnutém motoru aktivuje intenzivní stupeň.

Tento režim se vypíná jednoduše opakovaným stisknutím tohoto tlačítka
nebo vypnutím motoru. Při aktivované funkci Delay není možné intenzivní
stupeň aktivovat. Intenzivní stupeň trvá 10 minut: Na displeji se zobrazuje
H a tečka vpravo dole bliká jednou za sekundu. Po 10 minutách se přístroj
automaticky vrátí do dříve nastaveného rychlostního stupně.

Delay Aktivuje a deaktivuje režim úplného vypnutí přístroje (motor + osvětlení)

po 30 minutách: Na displeji se zobrazuje rychlostní stupeň motoru H a
tečka vpravo dole bliká jednou za sekundu.
Funkce Delay se deaktivuje jednoduše opakovaným stisknutím tohoto
tlačítka nebo vypnutím motoru.

Osvětlení Ovládací tlačítko pro zapnutí a vypnutí osvětlení odsavače.

7

OBSLUHA

DÁLKOVÉ OVLÁDÁNÍ

(není součástí dodávky, nutno objednat zvlášť)

Přístroj lze obsluhovat dálkovým ovládáním, které je napá­jeno alkalickými zinkouhlíkovými bateriemi 1,5 V standard­ního typu LR03-AAA.

• Dálkové ovládání nepokládejte do blízkosti zdrojů tepla.

• Vybité baterie musíte likvidovat ve shodě s předpisy.

Čištění komfortního panelu

• Komfortní panel otevřete tahem.

• Desku vyvěste z těla odsavače tak, že posunete páčku

západky.

• Komfortní panel nesmíte umývat v myčce nádobí.

• Vnější povrch očistěte vlhkým hadříkem a neutrálním

tekutým čisticím prostředkem.

• Vnitřní povrch očistěte vlhkým hadříkem a neutrálním

čisticím prostředkem; nepoužívejte mokrý hadr, houbu ani
proud vody; nepoužívejte drsné prostředky.

• Nakonec panel opět zavěste do těla odsavače a zavřete;

páčku posuňte do opačného směru.

8

ÚDRŽBA

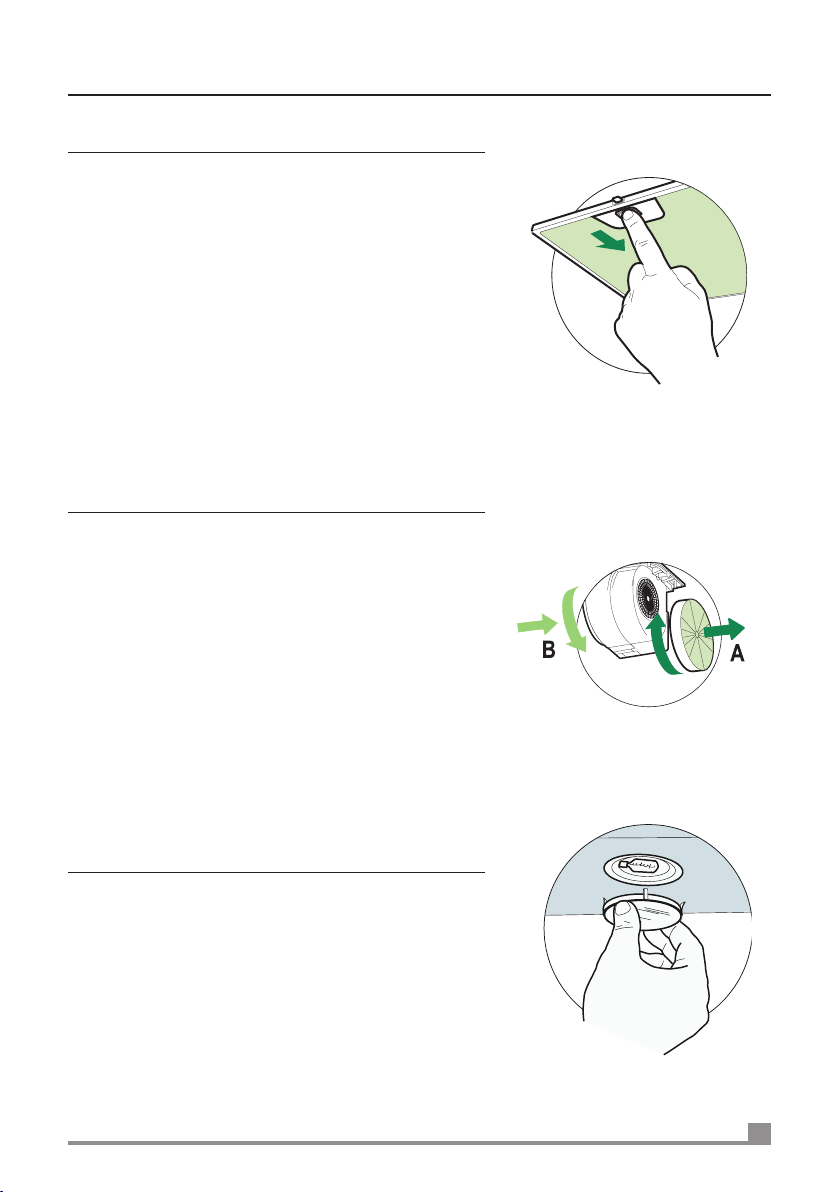

Tukový filtr

ČIŠTĚNÍ KOVOVÉHO TUKOVÉHO FILTRU

• Tukový filtr je nutné čistit každé 2 měsíce nebo i čas-

těji, v závislosti na intenzitě používání odsavače. Filtr
je možné umývat buď ručně ve vodě se saponátovým
přípravkem nebo v myčce nádobí.

• Vyjímejte jeden filtr po druhém. Filtr držte pevně jed-

nou rukou a duhou rukou současně zatáhněte za úchyt
dolů.

• Filtry vyčistěte (dávejte pozor, abyste je neohnuli)

a před montáží je nechte oschnout.

• Při opětovné montáži dávejte pozor, aby byl úchyt na

viditelné vnější straně.

Pachový filtr (verze s recirkulací)

VÝMĚNA FILTRU S AKTIVNÍM UHLÍM

Tento filtr není možné umývat ani používat opakovaně.
Mění se po každých 4 měsících provozu, resp. při inten­zivnějším provozu i častěji.

• Odstraňte kovové tukové filtry.

• Odstraňte nasycený pachový filtr s aktivním uhlím tak,

jak je znázorněno na obrázku (A).

• Namontujte nové filtry tak, jak je znázorněno

na obrázku (B).

• Opět namontujte kovové tukové filtry.

• Filtr s aktivním uhlím můžete vyhodit do běžného

komunálního odpadu.

Osvětlení

VÝMĚNA ŽÁROVEK

Halogenová žárovka 20 W

• Sejměte kryt žárovky.

• Vyjměte žárovku z držáku.

• Žárovku nahraďte žárovkou stejného typu. Při montáži

dávejte pozor, abyste oba kontakty správně zasunuli
do objímky.

• Opět zamáčkněte skleněný kryt.

9

ÚDRŽBA

Symbol na výrobku nebo na jeho obalu (popř. v návodu) znamená, že tento použitý výrobek
nepatří do běžného komunálního odpadu a už vůbec ne na černou skládku. Můžete ho bezplatně
odevzdat na tzv. místech zpětného odběru (sběrné dvory, mobilní svozy, apod.) nebo u prodejce
při koupi nového výrobku. Informace o tom, kde je možné elektrozařízení zdarma odložit, získáte
u vašeho prodejce, na obci nebo na www.elektrowin.cz. (zpětně odebrané zařízení musí být
kompletní).
